Однотрубная или двухтрубная система для дома. Двухтрубная или однотрубная система отопления: какой вариант выбрать. Тупиковая и попутная двухтрубные системы

Дать однозначный ответ на вопрос какая система отопления лучше однотрубная или двухтрубная достаточно сложно, т.к. каждая из систем подходит для различных ситуаций. В этой статье разберем преимущества и недостатки каждой из систем и ответим на вопрос в каких ситуациях следует применять ту или иную схему.

Какие системы будут сравниваться?

Сразу следует отметить, что для сравнения возьмем одинаково хорошо функционирующие системы, т.е. однотрубную и двухтрубную схемы, в которых все отопительные приборы нагреваются до приблизительно одинаковой температуры и способные поддерживать требуемую температуру в отдельно взятом частном доме. Т.е. мы не будем рассматривать однотрубную систему, в которой, к примеру, первый радиатор нагревается до 60°C, а последний до 40°C, т.к. такие показатели говорят о том, что система работает не корректно.

Поэтому смысла рассматривать подобную «не работающую» систему нет, даже несмотря на то, что такая однотрубка будет обладать некоторыми преимуществами перед аналогичной двухтрубкой, в первую очередь это касается себестоимости. Такая однотрубка на начальном этапе будет дешевле, однако в дальнейшем эта дешевизна приведет к неудовлетворительному нагреву последних радиаторов. Именно поэтому рассматриваем только корректно работающие системы, которые будут радовать хозяев дома одинаково нагретыми радиаторами во всех помещениях.

Сравниваемые параметры

Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:

• Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.

В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).

Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.

• Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.

Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.

Экономичность

Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубка более сложная в расчетах система , т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор. Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке.

Заключение

Двухтрубную схему наиболее целесообразно использовать в протяженных системах отопления с большим количеством отопительных приборов. Это экономичная, эффективная, простая в монтаже система.

Однотрубная схема наоборот наиболее подходит для небольших систем, в которых присутствует малое количество отопительных приборов (не более 5 радиаторов).

Видео

При проектировании системы отопления встает вопрос «Какую систему отопления будем делать? Однотрубную или двухтрубную?». В этой статье мы разберемся, что это за системы и в чем их отличие. Для того чтобы все стало понятно, начнем с определений.

Определения однотрубных и двухтрубных систем.

• Однотрубная — (сокращенно ОСО) это система, в которой все приборы отопления (радиаторы, конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
• Двухтрубная — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).

Для полноты описания добавим еще два определения. Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:

• С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
• С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.

Однотрубная система отопления.

Как описывалось выше, в ОСО все приборы отопления соединены последовательно. Проходя через них, теплоноситель будет остывать, поэтому чем «ближе» радиатор к котлу, тем он будет горячее. Этот факт необходимо учитывать при расчете количества секций радиаторов отопления. Чем «дальше» от котла будет находиться радиатор, тем ниже в нем будет температура теплоносителя и тем большее количество секций понадобится на обогрев. Нижняя разводка возможна только для домов с одним этажом и принудительной циркуляцией в системе. При двух и более этажах уже нужна верхняя разводка труб.

Существуют два вида ОСО:

1. ОСО, в которой приборы отопления устанавливаются на «байпас»(обходную перемычку).
2. Проточная ОСО — все приборы соединены последовательно без перемычек.

Второй вид непопулярен из-за трудности регулирования температуры в радиаторах, которая вызвана тем, что невозможно использовать специальную арматуру (терморегулирующие вентиля). Так как при закрытии или уменьшении расхода через один радиатор, уменьшается расход через весь стояк. Главное преимущество ОСО — меньшая стоимость комплектующих и более простой монтаж. Наиболее популярным вариантом однотрубной системы является «ленинградка».

Что такое «ленинградка».

По легенде, эта система получила свое название от города, где впервые была применена. Но достоверно это подтвердить конечно же нельзя, да и не особо хочется. Итак, «ленинградка» — это однотрубная система отопления, в которой ПО устанавливаются на «байпас». Это позволяет регулировать температуру отдельных радиаторов или конвекторов или вообще их отключать, если есть такая необходимость. Все достоинства и недостатки однотрубной системы присущи для «ленинградки», поэтому для дальних радиаторов необходимо увеличивать количество секций. Возможны различные варианты разводки труб:

• Горизонтальная — труба лежит в горизонтальной плоскости и на нее уже установлены радиаторы.
• Вертикальная — труба идет вертикально через этажи и к ней подсоединяются радиаторы.

ОСО типа «ленинградка» лучше всего применять для небольших частных домов, где количество этажей не превышает два. Для больших коттеджей с протяженными системами отопления такая «ленинградка» не подойдет.

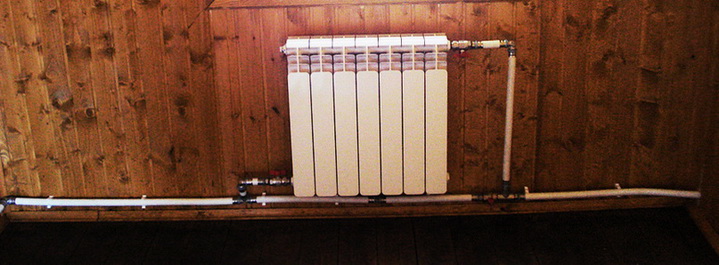

Пример реализации «ленинградки»

Двухтрубная система отопления.

Главным достоинством ДСО является то, что ко всем ПО теплоноситель приходит одинаково горячим. Это позволяет не увеличивать количество секций на «дальних» радиаторах. То есть происходит наиболее эффективное использование отопительных приборов. Наличие двух отдельных труб для подачи и «обратки» делает монтаж такой системы более дорогим. Для такого рода систем возможна как верхняя так и нижняя разводка труб и горизонтальная или вертикальная прокладка трубопроводов.

Кроме того, ДСО могут отличаться по направлению потока теплоносителя:

• Тупиковые системы — вода в подающей и обратной трубе течет в разные стороны.
• Проточные системы — вода в подающей и обратной трубе течет в одну сторону.

Рисунок из книги «Отопление и водоснабжение загородного дома» Смирнова Л.Н.
Применять двухтрубную систему можно для домов любой площади, но больше всего она годится для больших коттеджей. Её применение позволит менять расход отдельных радиаторов, не влияя при этом на все остальные. То есть, можно будет применять различные комнатные термостаты, что позволит создать комфортные условия для всех жильцов.

Резюме статьи.

Вопрос выбора типа системы отопления зависит от нескольких факторов:

• Вашего бюджета
• Площади вашего дома.
• Особенностей внутреннего устройства дома. Например, количество этажей
• Количество приборов отопления.

Чаще всего, для небольших загородных домов (не более 2 этажей) лучше подходит однотрубная система, а для больших коттеджей (с этажностью 2 и более этажа и большой протяженностью трубопроводов) эффективней будет двухтрубная система отопления. Конкретные особенности реализации той или иной системы лучше обсуждать с профессиональным проектировщиком.

Двухтрубная система отопления

Существует всего два типа отопительных систем: однотрубные и двухтрубные. В частных домах стараются установить наиболее эффективную систему отопления. Очень важно не продешевить, пытаясь уменьшить затраты на покупку и монтаж отопительной системы. Обеспечение дома теплом - это немалая работа, и, чтобы не пришлось систему устанавливать заново, лучше разобраться основательно, и экономию осуществить «разумную». А чтобы сделать вывод о том, какая из систем лучше, необходимо разобраться в принципе работы каждой из них. Изучившему преимущества и недостатки обеих систем, как с технической стороны так и с материальной, становится понятно, как сделать оптимальный выбор.

Однотрубная отопительная система

Работает по принципу: по одной магистральной трубе (стояку) теплоноситель поднимается на верхний этаж дома (в случае многоэтажного дома); к нисходящей магистрали последовательно подключены все отопительные устройства. В этом случае все верхние этажи будут обогреваться интенсивнее чем нижние. Хорошо распространенная практика в многоэтажных домах советской постройки, когда на верхних этажах очень жарко, а на нижних - холодно. Частные дома, чаще всего имеют 2-3 этажа, поэтому однотрубное отопление не грозит большой контрастностью температур на разных этажах. В одноэтажном строении обогрев практически равномерный.

Преимущества однотрубной системы отопления: гидродинамическая устойчивость, легкость проектирования и монтажа, малые затраты материалов и средств, так как требуется установка только одной магистрали для теплоносителя. Повышенное давление воды обеспечит нормальную естественную циркуляцию. Использование антифриза повышает экономичность системы. И, хотя, это не лучший образец отопительной системы, она получила у нас очень широкое распространение из-за высокой экономии материала.

Недостатки однотрубной системы отопления: сложный тепловой и гидравлический расчет сети;
- сложно устранить ошибки в расчетах устройств отопления;
- взаимозависимость работы всех элементов сети;
- высокое гидродинамическое сопротивление;
- ограниченное количество обогревательных устройств на одном стояке;
- невозможность регулировать поступление теплоносителя в отдельные обогревательные приборы;
- высокие теплопотери.

Усовершенствование однотрубных отопительных систем
Разработано техническое решение, позволяющее регулировать работу отдельных отопительных приборов, подключенных на одну трубу. В сеть подключаются специальные замыкающие участки - байпасы. Байпас представляет собой перемычку в виде отрезка трубы, который соединяет между собой прямую трубу радиатора отопления и обратную. Он оснащен кранами или клапанами. Байпас дает возможность подключать к радиатору автоматические терморегуляторы. Это позволяет регулировать температуру каждой батареи и при необходимости перекрывать подачу теплоносителя на любой отдельный нагревательный прибор. Благодаря этому можно ремонтировать и заменять отдельные приборы, не отключая полностью всю отопительную систему. Правильное подключение байпаса дает возможность перенаправить поток теплоносителя по стояку, минуя заменяемый или ремонтируемый элемент. Для качественной установки таких устройств лучше пригласить специалиста.


Вертикальная и горизонтальная схема стояка
По схеме монтажа однотрубное отопление бывает горизонтальное и вертикальное. Вертикальный стояк - это подключение всех отопительных приборов последовательно сверху донизу. Если же батареи последовательно соединены друг с другом по всему этажу - это горизонтальный стояк. Недостатком обоих подключений являются воздушные пробки, возникающие в радиаторах отопления и трубах из-за скапливающегося воздуха.


Отопительная система с одним магистральным стояком комплектуется отопительными устройствами, обладающими повышенными характеристиками в отношении надежности. Все устройства однотрубной системы рассчитываются на высокую температуру и должны выдерживать высокое давление.

Технология монтажа однотрубной отопительной системы
1. Установка котла в выбранном месте. Лучше воспользоваться услугами специалиста из сервисного центра, если котел на гарантии.
2. Монтаж магистрального трубопровода. Если монтируется усовершенствованная система, то обязательная установка тройников в местах подключения радиаторов и байпасов. Для отопительной системы с естественной циркуляцией при монтаже труб
создают уклон в 3 – 5о на метр длины, для системы с принудительной циркуляцией теплоносителя - 1 см на метр длины.
3. Установка циркуляционного насоса. Рассчитан циркуляционный насос на температуру до 60оС, поэтому устанавливается он в той части системы, где самая низкая температура, то есть у входа обратной трубы в котел. Работает насос от сети электропитания.
4. Монтаж расширительного бака. Открытый расширительный бак устанавливается в наивысшей точке системы, закрытый - чаще рядом с котлом.
5. Установка радиаторов. Делают разметку мест для установки радиаторов, закрепляют последние с помощью кронштейнов. При этом выдерживают рекомендации производителей приборов по соблюдению расстояний от стен, подоконников, пола.
6. Производят подключение радиаторов по выбранной схеме, устанавливая краны Маевского (для развоздушивания радиаторов), перекрывающие краны, заглушки.
7. Проводится опрессовка системы (в систему под давлением подается воздух или вода для проверки качества подключения всех элементов системы). Только после этого в отопительную систему заливается теплоноситель и производится пробный пуск системы, настраиваются элементы регулировки.

Двухтрубная система отопления

В двухтрубной системе отопления нагретый теплоноситель циркулирует от нагревателя к радиаторам и обратно. Отличается такая система наличием двух веток трубопровода. По одной ветке происходит транспортировка и распределение горячего теплоносителя, по второй - охлажденная жидкость от радиатора возвращается в котел.

Двухтрубные системы отопления, как и однотрубные, делятся на открытые и закрытые в зависимости от типа расширительного бака. В современных двухтрубных закрытых системах отопления используются расширительные баки мембранного типа. Системы официально признаны наиболее экологичными и безопасными.

По способу соединения элементов в двухтрубной отопительной системе различают: вертикальную и горизонтальную системы.

В вертикальной системе все радиаторы подключаются к вертикальному стояку. Такая система позволяет в многоэтажном доме подключить отдельно к стояку каждый этаж. При таком подключении отсутствуют воздушные пробки при эксплуатации. Но стоимость этого подключения несколько выше.


Двухтрубная горизонтальная отопительная система в основном используется в одноэтажных домах с большой площадью. В этой системе отопительные приборы подключаются к горизонтальному трубопроводу. Стояки для разводки подключения элементов отопления лучше устанавливать на лестничной клетке или в коридоре. Воздушные пробки стравливаются кранами Маевского.

Горизонтальная отопительная система бывает с нижней и верхней разводкой . Если разводка нижняя, то «горячий» трубопровод проходит в нижней части здания: под полом, в подвале. При этом обратная магистраль прокладывается еще ниже. Для улучшения циркуляции теплоносителя котел заглубляют настолько, чтобы все радиаторы находились выше него. Еще ниже располагается обратная магистраль. Верхняя воздушная линия, обязательно включаемая в контур, служит для выведения воздуха из сети. Если разводка верхняя, то «горячий» трубопровод проходит по верху здания. Местом для прокладки трубопровода обычно служит утепленный чердак. При хорошем утеплении труб потери тепла минимальны. При плоской крыше эта конструкция неприемлема.

Преимущества двухтрубной системы отопления:
- еще на этапе проектирования предусмотрена установка автоматических терморегуляторов для радиаторов отопления и, следовательно, возможность регулирования температуры в каждой комнате;
- трубы по помещениям разводятся по особой коллекторной системе, что обеспечивает независимость работы устройств цепи;
- другими словами, элементы цепи в двухтрубной системе подключены параллельно в отличие от однотрубной, где включение последовательное;
- в эту систему можно врезать батареи даже после сборки основной линии, что невозможно при однотрубной системе;
- двухтрубную систему отопления легко продлить в вертикальном и горизонтальном направлении (если придется достраивать дом, то систему отопления менять не надо).


Для этой системы не надо увеличивать количество секций в радиаторах с целью увеличения объемов теплоносителей. Легко ликвидируются ошибки, допущенные на стадии проектирования. Система менее уязвима к разморозке.

Недостатки двухтрубной отопительной системы:
- более сложная схема подключения;
- более высокая цена проекта (требуется гораздо больше труб);
- более трудоемкий монтаж.
Но эти недостатки очень хорошо компенсируются в зимнее время, когда в доме происходит максимальная аккумуляция тепла.

Монтаж двухтрубной отопительной системы
I. Монтаж системы отопления с верхней горизонтальной разводкой
1. К патрубку, выходящему из котла, монтируют угловой фитинг, который разворачивает трубу вверх.
2. Используя тройники и уголки, монтируют верхнюю линию. Причем тройники крепят над батареями.
3. Когда верхняя линия смонтирована, тройники соединяют с верхним патрубком батареи, в точке стыка устанавливают перекрывающий вентиль.
4. Затем монтируют нижнюю ветку отводящего трубопровода. Она обходит периметр дома и собирает в себя все трубы, идущие из нижней точки батарей. Обычно эта ветка монтируется на уровне цоколя.
5. В принимающий патрубок котла монтируют свободный конец отводящей трубы, по необходимости, устанавливают перед входом циркуляционный насос.

Подобным способом монтируется и закрытая система с постоянным давлением, поддерживаемым нагнетательным насосом, и открытая отопительная система с открытым расширительным бачком в наивысшей точке.

Основное неудобство двухтрубной отопительной системы с верхней разводкой - это установка расширительного бака вне теплого помещения на потолочном перекрытии. Система отопления с верхней разводкой также не позволяет делать отбор горячей воды для технических нужд, а также совмещать расширительный бак с расходным баком системы водообеспечения дома.

II. Монтаж отопительной системы с нижней горизонтальной разводкой труб
Система с нижней разводкой пришла на смену двухтрубной отопительной системе с верхней разводкой труб. Это позволило размещать расширительный бачок открытого типа в теплом помещении и легкодоступном месте. Также стала возможной некоторая экономия труб, совмещение расширительного бачка и расходного бака системы водоснабжения дома. Совместимость двух баков исключила необходимость контролировать уровень теплоносителя, дала возможность, при необходимости, использовать горячую воду прямо из отопительной системы.
В такой схеме отводящая магистраль остается на том же уровне, а подающая - опускается на уровень отводящей. Это улучшает эстетику и уменьшает расход труб. Но работает только в системах с принудительной циркуляцией.

Последовательность монтажа:
1. На патрубках котла монтируются направленные вниз угловые фитинги.
2. На уровне пола, вдоль стен монтируются две линии труб. Одна линия подсоединяется на подающий выход котла, а вторая - на принимающий.
3. Под каждой батареей устанавливаются тройники, соединяющие батареи с трубопроводом.
4. В верхней точке подающей трубы устанавливается расширительный бачок.
5. Как и в случае с верхней разводкой свободный конец отводящей трубы подключается к циркуляционному насосу, а насос -- ко входу нагревательного бака.

Обслуживание двухтрубной системы отопления
Для качественного обслуживания системы отопления необходимо реализовать целый комплекс мероприятий, в том числе провести регулировку, балансировку и настройку двухтрубной отопительной системы. Чтобы отрегулировать и сбалансировать систему используются специальные патрубки, расположенные в самой верхней и самой нижней точке теплопровода. Через верхний патрубок производят сброс воздуха, а через нижний подают или сливают воду. С помощью специальных кранов стравливают излишки воздуха в батареях. Для регулировки давления в системе используется специальная емкость, в которую с помощью обычного насоса закачивается воздух. Особые регуляторы, уменьшая напор в конкретную батарею, выполняют настройку двухтрубной системы отопления. Следствием перераспределения напора является выравнивание температур между первой и последней батареями.

Владельцы частных домов часто становятся перед выбором, какому типу домашнего отопления отдать предпочтение. Существует всего два типа отопительных систем, традиционно используемых в быту: однотрубная и двухтрубная. Каждый тип имеет как преимущества, так и недостатки. Отличие обоих систем состоит в разном способе доставки теплоносителя в нагревательные приборы. Какая структура отопления для собственного дома лучше, однотрубная или двухтрубная – выбирать непосредственно хозяину дома, учитывая собственные бытовые потребности, предполагаемую отапливаемую площадь и наличие финансов.

В первом варианте тепло по дому распространяется по одной трубе, последовательно нагревая каждое помещение дома. Во втором случае комплекс оборудован двумя трубами. По одной идет прямая подача теплоносителя в . Другая труба служит для отвода остывшей жидкости обратно в котел для последующего нагрева. Правильная оценка собственных финансовых возможностей, точный расчет оптимальных параметров теплоносителя в каждом отдельном случае, поможет не только определиться с типом отопительной системы, но и грамотно .

Понять и разобраться, что лучше для вас, однотрубная или двухтрубная система отопления, можно только после тщательного изучения технических нюансов.

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.

Схема с нижним подключением радиаторов выглядит экономичнее, ввиду меньшего расхода материалов. С эстетической точки зрения такой вид подключения выглядит предпочтительнее.

Преимущества однотрубной системы отопления и ее недостатки

Для владельцев небольших жилых домов однотрубная отопительная система выглядит заманчиво, особенно если обратить внимание на ее следующие преимущества:

• обладает устойчивой гидродинамикой;
• удобство и простота проектирования и установки;
• небольшие затраты на оборудование и материалы.

К косвенным плюсам однотрубной системы можно отнести безопасность подачи теплоносителя, который расходится по трубопроводу путем естественной циркуляции.

К наиболее частым проблемам, с которыми приходится сталкиваться владельцам однотрубной системы отопления, можно отнести следующие аспекты:

• технические сложности устранения просчетов в работе, допущенных при проектировании;
• тесная взаимосвязь всех элементов;
• высокое гидродинамическое сопротивление системы;
• технологические ограничения, связанные с невозможностью самостоятельной регулировки расхода теплоносителя.

Несмотря на перечисленные недостатки такого типа отопления, грамотно сделанный проект отопительной системы позволит избежать многих трудностей еще на стадии монтажа. Ввиду перечисленных преимуществ и экономической составляющей, однотрубные схемы получили достаточно широкое распространение. Реальными преимуществами обладают и однотрубная, и другой тип, двухтрубная система отопления. В чем можно выиграть, а в чем проиграть, выбрав для своего дома один из типов?

Технология подключения и расположения однотрубной отопительной системы

Однотрубные системы делятся на вертикальные и горизонтальные. В большинстве случаев для многоэтажных домов используется вертикальная разводка. В этом случае все радиаторы подключаются последовательно сверху до самого низа. При горизонтальной разводке батареи подключаются друг за другом по горизонтали. Основной недостаток обоих вариантов - частые воздушные пробки, ввиду скопления воздуха в радиаторах. Предлагаемая схема дает возможность получить представление о некоторых вариантах разводки.

Способы подключения в данном случае выбираются на усмотрения хозяина. Радиаторы отопления могут быть подключены посредством бокового подключения, диагонального или нижнего подключения. На рисунке изображены подобные варианты подключения.

Для хозяина дома всегда важным аспектом остается экономическая целесообразность оборудования, устанавливаемого в доме и получаемый эффект. Не стоит недооценивать вариант с однотрубной системой отопления. Сегодня на практике осуществляются довольно эффективные меры по усовершенствованию отопительных схем этого типа.

К примеру: есть техническое решение, позволяющее осуществлять самостоятельно регулировку нагрева отдельных радиаторов, подключенных к одной магистрали. Для этой цели в системе создаются байпасы – отрезок трубы, создающий обводное движение теплоносителя из прямой трубы в обратку, минуя контур определенной батареи.

На байпасы ставятся вентили и клапаны, перекрывающие поток теплоносителя. Можно устанавливать на радиаторы терморегуляторы, позволяющие регулировать температуру нагрева в каждом радиаторе или по всей системе в целом. Грамотный специалист сумеет рассчитать и осуществить монтаж байпасов для достижения максимальной эффективности. На схеме можно увидеть принцип действия байпасов.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор - какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

• еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
• параллельное, независимое подключение радиаторов;
• техническая возможность добавления нагревательных приборов уже после завершения монтажа;
• удобство применения скрытой прокладки;
• возможность отключения отдельных радиаторов или веток;
• удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Важно знать! Система отличается более высокой сложностью и стоимостью монтажа и довольно громоздкими вариантами подключения.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом - радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта - выбор варианта разводки зависит от самого владельца дома. Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки - необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Резюме

Выбранный тип отопления для частного дома должен обеспечивать всех обитателей жилого дома необходимым комфортом. Экономить на отоплении не стоит. Установив в своем доме систему отопления, не отвечающую параметрам жилого объекта и бытовым потребностям, вы рискуете в дальнейшем потратить немало средств на переоборудование.

Двухтрубная или однотрубная система отопления - выбор всегда должен быть обоснован, как с технической точки зрения, так и с экономической.

Проведем сравнение, что нужно выбирать — однотрубную систему отопления, так называемую ленинградку или двухтрубную. Какая из них дешевле при создании и какая лучше по эксплуатационным показателям.

Какие мнения, что говорят спецы

Однотрубная система отопления применялась довольно широко, она работоспособна и многие ее владельцы скажут, что она работает на их взгляд или хорошо или удовлетворительно. В тоже время, при первом рассмотрении, двухтрубные системы выглядят явно дороже, ведь применяются два проводника вместо одного. Это, по мнению некоторых, прибавляет цены не только по материалам, но и при монтаже, загромождает пространство.

Но специалисты скорее укажут, что двухтрубная система отопления для частного дома дешевле по цене и лучше работает, и выбирать нужно именно ее. Почему так?

Серьезные недостатки однотрубной системы отопления — разность температур

В однотрубной системе отопления, где все радиаторы подключены последовательно, последние окажутся холоднее предыдущих. Но на сколько будет уменьшаться температура? И как это повлияет на комфортность?

Падения температуры будут зависеть от количества жидкости проходящей по кольцевому магистральному трубопроводу. Чем больше диаметр трубы и чем больше в ней скорость, тем и меньше будет влияние каждого радиатора. Увеличивая эти параметры, мы можем добиться, к примеру, что на пяти батареях падение температуры будет не больше чем 10%. Но это в теории.

На практике же мы ограничены разумностью затрат на диаметры труб и их тройники, а также выбором насоса – правильно выбрать маломощный циркуляционный насос, и установить его на первую скорость, чтобы он потреблял не больше 30 Вт электроэнергии.

В таком случае при «ленинградке без безумия» применяем для подключения четырех радиаторов по кольцу основную трубу диаметром 26 мм для металлопластика, или 32мм (наружный) для полипропилена. Подключения же радиаторов — 16 мм (20 мм полипропиллен).

Тогда падение мощности на каждом радиаторе составит около 7%. При этом температура будет падать примерно на 4 градусов, и это не худшие показатели.

Следовательно, если 1й радиатор – 60 град, то на входе в 4-й уже получим +48 град С. В принципе, работоспособность данной схемы сохраняется до 4-х обогревателей на кольцо. Но 5 шт. уже рекомендовать нельзя – чувствительная потеря мощности и повышение затрат на ее компенсацию путем увеличения самого радиатора.

А 8 шт – и т.п. – совсем не работоспособные схемы по температуре, которые не могут обеспечить комфорт, так как падение температуры на кольце с приемлемым диаметром и мощностью насоса (без создания шума воды) будет совсем критическим – до 32 – 36 градусов.

Как не допустить уменьшение температуры в ленинградке

• Бытует мнение, что можно установить на радиаторы термоголовки, поднять температуру в котле и таким образом надеяться, что и последний радиатор в ряду из 8 штук когда-нибудь нагреется. На самом деле это совершенно не правильно, хотя бы по той причине, что нужно ждать, — когда в первой комнате уже жарко, то в последней все еще ледник.
  А также не верно эксплуатировать котел в режиме повышенной температуры, когда он должен часто отключаться – нагрел комнаты, выключился, затем опять разогрел…

• Другой вариант выровнять температуру в радиаторах однотрубки состоит в установке дополнительных балансировочных кранов на первых радиаторах, чтобы их глушить и больше жидкости отправлять в последние. Получается дорогая и тяжко настраиваемая система.
• Теперь рекомендуемый специалистами вариант – увеличивать мощность радиаторов от требуемой по расчету. Увеличение должно быть пропорционально остыванию воды. Для 8 батареи уже чуть ли не на 100%. Дорого, громоздко, но мощность обогрева комнат и температуру воздуха в них выровнять можно.

Что дешевле и выгоднее – однотрубная или двухтрубная

Однотрубка не только влечет за собой сложности настройки, но она еще и дороже – только за счет увеличенного диаметра трубопровода и его фитингов.

Посчитаем, сколько будут стоить материалы для типичной схемы отопления небольшого дома примерно 110 м кв, — первый этаж 60 м кв., примерно 6Х10 м, а мансарда 50 м кв., 5х10м. На каждом этаже установлены по 4 шт. радиаторов. Разумный минимум диаметра трубы для – 26 мм.

Для двухтрубной схемы здесь подойдет 20 мм и для плечей и для стояков, при столь малом количестве радиаторов. А вторую батарею в тупике подключаем уже 16 мм.

Размещая радиаторы по периметру дома, по 4 шт. на этаж, получаем следующее:

Для однотрубной нам понадобится следующие длины и диаметры труб:

• 26 мм – 70 м.
• 16 мм – 5 м.
• Тройников 26 мм –18 шт.

Для двухтрубки нам понадобится

• 20 мм – 42 м
• 16 мм – 50 м
• Тройников 20 мм – 14 шт.

Тогда разница в цене только на фирменном металлопластиковом трубопроводе – около 200$ — монтаж однотрубки будет дороже. А если прибавить еще хоть не большое, но увеличение мощности последних радиаторов (как рекомендовалось), то уже 250$.
Правда, если применить дешевый полипропилен разница в цене будет небольшой, но все же ленинградка будет значительно дороже чем современная система отопления с подачей и обраткой.

Неприемлемая но дешевая схема

А если включить радиаторы по схеме без кольцевой трубы, а просто соединив их последовательно? Ведь тогда минимум цены. Но остывание теплоносителя будет весьма значительным, и включать более 3 шт. батарей по такой схеме не стоит.

Максимум радиаторов – 4 шт., но при этом мощность последнего падает на 35 — 40%.
Т.е. такая схема тоже жизнеспособная, может пригодиться при 3 радиаторах в кольце. А при 4–х уже со значительной затратой на увеличение его размеров и мощности, так что получится уже и не дешевле.

Обычная тупиковая двухтрубная схема, в чем преимущества

Обычная двухтрубная тупиковая схема позволяет разместить 4 радиатора в плече, без балансировочных кранов, при этом падение температуры будет максимум 5% на последнем радиаторе, что нельзя даже обнаружить без приборов. Если же разместить 5 батарей, то без балансировки кранами отдача мощности на последней упадет до 15%, что также приемлемо.

Диаметры же труб следующие.

• От котла отходит магистраль 26 мм, затем в плечах до предпоследнего радиатора – 20 мм, а к последнему радиатору – 16 мм.
• Радиаторы подключаются 16 мм.
• Для полипропилена наружные диаметры 32, 25, 20 мм соответственно.

Как указывалось цена на создание такой системы минимальная, не требуется балансировка даже между плечами, если тупики примерно равнозначные по мощности и длине труб.

Где и когда применяется отопление с одной трубой

Однотрубки раньше широко применялись в централизованных системах, где прокладывались стальные трубы большого диаметра, а насос был не шуточный. Системы эксплуатируются до сих пор и проектируются новые, в основном на промышленных предприятиях, где километры труб, и тогда система становятся выгоднее.

Также стояки многоэтажек – это те же системы отопления с одной трубой, где большой напор обеспечивает центральный насос. Но стоит упасть температуре, или напору, что не редкость (из-за недостатка энергии кое-где вентили прикручивают специально), как на 5 этаже «хрущевки» радиаторы становятся совсем не уютными, хоть на 2-м еще как-то приемлемо, о чем могут рассказать сами жильцы подобных домов. Это и есть ярко выраженный недостаток однотрубной системы отопления.

Как видим, применять ленинградку можно, она имеет право на жизнь, но только в весьма небольших системах, если почему-либо нужно прокладывать лишь один трубопровод, хоть в целом она обойдется и дороже. Основным же выбором должна стать си система отопления с подключением всех радиаторов с помощью двух труб.
