Вентиляция чердачного пространства с кирпичным карнизом. Как сделать вентиляцию на чердаке? Вентиляция чердака вальмовой крыши

Владельцы зачастую страшатся оборудовать вентиляцию холодного чердака в своих частных домах, руководствуясь следующими предположениями.

• Через вентиляционные решетки чердака из дома уходит тепло. Существует мнение, что здание быстрее охладится. Но чаще всего проблема заключается в плохой термоизоляции стен или потолочных перекрытий. Кстати, через некачественно утепленный потолок на чердак проникает влажный теплый воздух. В чем его опасность мы расскажем в следующей главе;
• Вентиляция холодного чердака вальмовой крыши или шатровой необходима лишь летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в духоту. На самом же деле, зимой потолок неотапливаемого и невентилируемого чердака превратится в пещеру, заросшую ледяными сталактитами;
• Не важно, какого размера вентиляционные продухи. Площадь вентиляционных окон и продухов на чердаке нужно тщательно просчитывать. Как это сделать правильно – читайте дальше.

Вентиляция чердака в частном доме – это важнейший элемент терморегуляции. Правильно организованная, она позволяет сэкономить средства на обогрев или охлаждение жилого пространства и сберечь в целости и сохранности само строение. Особенно важна вентиляция чердака над мансардой.

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Так, в жаркое время года раскаленная крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается потолку верхнего этажа, кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить избыточное тепло. Если же кондиционера нет, хозяева изнывают от пекла и духоты.

Зимой же воздухообмен необходим для удаления излишков влаги. Согласно техническим требованиям, разница температур между улицей и чердаком должна быть 4 градуса или меньше. Перепады температуры между жилым этажом и улицей способствует скоплению конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепель они таят и влага капает на пол чердака. Разрушаются опорные конструкции крыши и потолка. На деревянных стропилах развивается плесень.

Кстати, качественная вентиляция холодного чердака предупреждает скопления снега и льда на крыше дома.

Что собой представляет вентиляция чердака

Свободный воздухообмен между подкровельным пространством и улицей осуществляется посредством зазоров и отверстий. Эффективнее всего работают отверстия в коньках и под свесом кровли. Расположенные таким образом, они используют напоры ветра и тепла, исходящего от потолка дома.

Если вентиляция холодного чердака в частном доме оборудована правильно, за один час воздух дважды огибает всю крышу изнутри. Движение потоков направлено снизу из продухов под карнизами вверх к приконьковым пластинам со специальными отверстиями. Если крыша утеплена, для свободного прохождения воздуха между кровельным материалом и изоляцией оставляется зазор до 5 см шириной.

Наилучшая вытяжка обеспечивается сочетанием продухов в коньке и скатными элементами, вмонтированными возле конька. Для черепичных кровель изготавливаются плитки с продухами для воздухообмена.

И еще один способ вентиляции чердаков в частных домах – это установка дефлекторов (турбин для вентиляции), обеспечивающих механическую тягу. Метод хорош для вентиляции утепленного чердака над мансардой.

Небольшой уклон крыши тоже необходимо учитывать при планировании вентиляции холодного чердака. Отдушины в коньке могут быть засыпаны снегом, поэтому их заменяют трубами, высота которых должна быть выше снежного покрова.

Наиболее древний способ вентиляции – это вентиляционное окно на чердаке. Чтобы обеспечить отличный воздухообмен на холодном чердаке вполне довольно сочетания продухов под карнизом, в коньке и слуховых окон.

Вентиляция холодного чердака домов с вальмовой крышей отличается тем, что у дома нет фронтонов. Поэтому вентиляционные окна на чердаке установить некуда. Таким образом, холодные чердаки под вальмовыми крышами вентилируются с помощью коньковых и карнизных продухов.

Сложнее обустраивается вентиляция чердака над мансардой. Здесь продухи обеспечиваются щелями в кровельном пироге и механическими средствами тяги. Вывод вентиляции на чердак скрывается в колоннах.

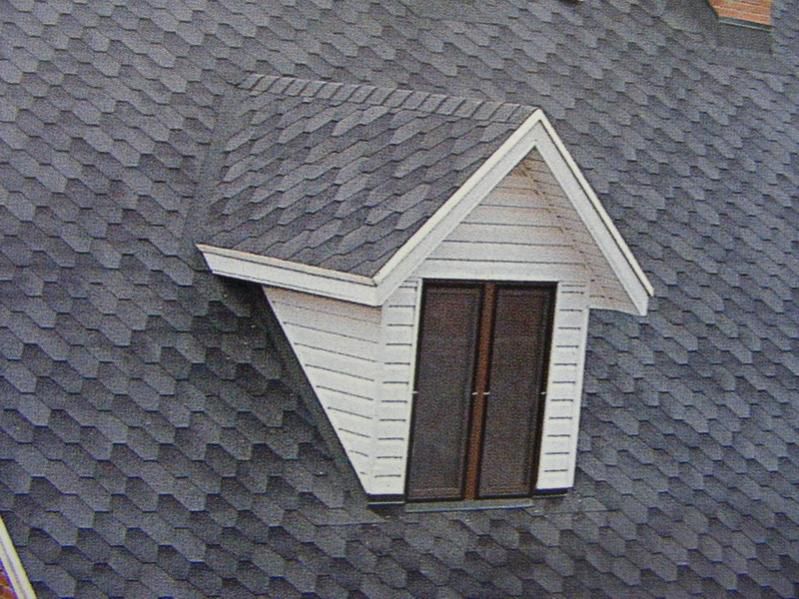

Вентиляция чердака через слуховые окна

В качестве вентиляции чердака можно использовать только слуховые окна, не оборудуя систему продухов и отдушин. Этот вариант не слишком эффективен, так как под окнами и над ними воздух может застаиваться.

Чтобы улучшить воздухообмен и снизить объемы застойных мест размер слуховых окошек делают 60 см х 80 см. Монтируют их в противоположных фронтонах. Сначала изготавливаются деревянные каркасы, прикрепленные стойками к стропилам. На каркас крепится материал кровли. Лучше выглядят окна, оформленные теми же материалами, что и крыша. В качестве отделки проемов вокруг окон хорошо подходит вагонка. Оконная коробка в проем устанавливается в последнюю очередь. Все щели между каркасом окна и кровлей следует тщательно закрывать.

Правила размещения вентиляционных окон:

• окна размещаются на равных расстояниях от конька, карниза и боков;
• между окнами должно быть расстояние более одного метра;
• дизайн окна должен гармонично вписываться в общий вид строения;
• в окно можно вмонтировать вентиляционную решетку для чердака, покрасив ее в тон крыши.

Продухи в крыше и кровле

Продухи – это отверстия в крыше для вентиляции холодного или теплого чердака. Продухи бывают коньковыми или карнизными в зависимости от их расположения. Карнизные обустраиваются по обеим сторонам карнизов и представляют собой щели между крышей и стеной шириной около 2 см. Они называются щелевыми. Если же продухи делаются в форме отверстий, называются точечными. Чем меньше уклон скатов, тем больше делается диаметр или ширина продухов, но не более 2,5 сантиметров.

Коньковые продухи выполняются в форме щелей до 5 см шириной или в форме флюгарков с промежутками до 8 метров. Коньковые продухи оборудуются и в крышах со штучным покрытием, например, черепичных. Специальные черепицы с отверстиями располагают через один ряд от конька.

Отдушины для верхней части крыши изготавливаются в виде аэраторов, щипцовой решетки или втяжного кровельного выхода. Коньковые аэраторы и скатные выходы можно купить вместе с материалом для крыши.

Продухи – это единственный способ вентиляции чердака без слуховых окон.

Вентиляционные аэраторы

Кровельный аэратор – это современный и удобный вид продухов. Представляет собой трубу сверху прикрытую шляпкой. Аэраторы удаляют пар, влагу и застойный воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые продухи. Аэраторы бывают непрерывными и точечными. Точечные аэраторы оборудуются вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.

Непрерывные аэраторы – это пластина вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны и обеспечивают интенсивное движение воздуха благодаря большой площади отверстий.

Различные типы аэраторов создаются специально для кровли из:

• битумной черепицы;
• плоской кровли;
• металлокерамики;
• керамики.

Аэраторы устанавливаются только там, где предусмотрены карнизные продухи. Существуют и другие условия их установки:

• подходят лишь кровли с уклоном 15 – 45 градусов;
• от дымохода или стены выдерживается расстояние не менее 30 см;
• аэраторы выглядывают над прорезью на 25 см с обоих концов конька;
• точечные модели монтируют не дальше 50 см от конька.

Расчет вентиляции чердака

Тем, кто решил оборудовать вентиляцию чердака своими руками перед началом работ необходимо провести расчеты. Гарантировать наилучший результат может лишь специалист. А для самых смелых мы подготовили подсказку:

Соотношение площади продухов к площади чердака 1:500.

На 500 кв. метров площади чердака должен приходиться 1 кв. метр вентиляционных отверстий. В крайнем случае, можно руководствоваться пропорцией 1:300, на 200 кв. метров чердака должно приходиться минимум 0,4 кв. метра продухов. При расчетах учитывается площадь истинной вентиляции, то есть исключается даже ширина решеток, ребра которых нарушают движение воздушных потоков.

Превышение площади продухов также нежелательно, как и недостаток. В слишком большие отверстия могут попадать снег и дождь, ведь это самые уязвимые места крыши, что необходимо помнить.

Площадь вытяжки (коньковых и скатных решеток) должна на 12 – 15% превышать площадь притока (карнизных продухов).

Вентиляция холодного чердака своими руками

Многие владельцы задумываются о том, как сделать вентиляцию чердака, уже через несколько лет жизни в доме. Затхлый запах и сырость зимой заставляют взяться за инструменты. Мы расскажем о сооружении вентиляции любого чердака своими руками.

При двухскатной крыше проще всего оборудовать вентиляцию чердака своими руками, проделав во фронтонах отдушины. Фронтоны, как правило, делаются деревянными и это значительно облегчает работу. Закрываются деревом и ветровые свесы по бокам кровли. Все щели нужно проделывать равномерно, обеспечивая обдув всей площади чердака.

В каменных фронтонах щелей нет, поэтому придется вооружиться инструментом и просверлить два слуховых окна. Они закрываются решетками и москитными сетками.

При оборудовании вентиляции чердака своими руками, размещение продухов в многом зависит от формы крыши. Различные варианты предложены на схеме выше.

Не нужно беспокоиться о том, как можно сделать вентиляцию чердака, если в качестве кровельного материала используется шифер, черепица или ондулин. Волнообразная форма обеспечивает достаточно пустот для прохождения воздуха. А настилают листы на обрешетку с зазорами, через которые и проходят воздушные потоки. Металлочерепица, хоть и обладает волнообразной формой, при перепадах температуры собирает конденсат, поэтому снизу ее прикрывают пароизоляционной пленкой.

Грамотный вывод вентиляции на чердак не менее важен, чем ее монтаж. И особое внимание следует уделить утеплению труб.

Утепление вентиляционных труб

Вентиляционные трубы необходимо утеплять на чердаке и над уровнем крыши. Производится эта процедура во избежание скопления конденсата, который будет скапливаться на внутренних стенках и стекать вниз. Так как стыки вентиляционных труб не делаются герметичными, влага проникнет на несущие конструкции, испортит отделку и приведет к постепенному разрушению здания. Да и сами вентиляционные каналы страдают от соприкосновения с влагой, если они сделаны из оцинкованной трубы.

Зимой просвет вентканала зарастает инеем и буквально за месяц стандартная труба 15 см диаметром полностью закроется.

Появление конденсата в вентканалах неизбежно: люди выдыхают водяные пары, моют посуду, купаются и стирают. При этом в воздух выделяется влага. Влажность теплого воздуха жилого дома может достигать 100%. Соприкасаясь с прохладной поверхностью вентиляционных шахт, вода оседает на ней.

Для предотвращения этого процесса и проводят утепление вентиляционных труб на чердаке. Здесь проходит граница между теплым воздухом дома и холодным не отапливаемого чердака.

Самый дешевый вариант утеплителя: минеральная вата. Она не горит, но при намокании полностью утрачивает свои качества. Проще монтируется гофра с утеплением минватой.

Пенопласт в виде специальных съемных «скорлупок» очень легко устанавливается и недорог. Но отлично горит, выделяя ядовитый дым, поэтому не рекомендуется для жилых домов.

Лучшие материалы для изоляции вентканалов: пенополиуретан, вспененный полиэтилен, пенополипропилен.

И, под занавес, несколько важных советов тем, кому интересно как правильно сделать вентиляцию чердака:

• Все элементы вентиляции должны быть устойчивыми к любым погодным условиям;
• Очень внимательно отнеситесь к расположению коньковых продухов. Их устанавливают возможно ближе к коньку;

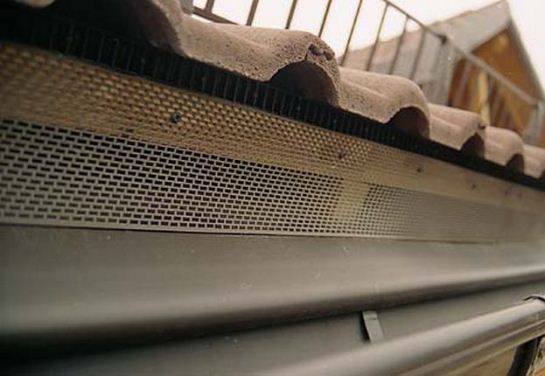

• В качестве карнизных продухов эффективно работают непрерывные софиты. Лучшие материалы для них – не ржавеющие алюминий или пластик. Поверхность софитов прикрывается мелкой сеткой;
• При оборудовании вентиляции чердака без слуховых окон особое внимание следует уделить продухам между стропилами. Важно, чтобы в процессе эксплуатации они не забивались мусором и пылью;
• Для расчетов вентиляции чердака над мансардой привлеките профессионала;
• Установите на чердаке декоративные вентиляционные окна, придающие шарм и особый стиль вашему дому;
• Вывод приточной вентиляции на чердак оборудуйте по всем правилам. Монтировать приточную установку следует в самом чистом месте, не ближе 8 метров от вытяжной трубы.

На этапе проектирования будущего дома важно подумать не только об удобной планировке помещений. Уют в доме невозможно обеспечить надолго если не обращать внимание на такой важный момент, как вентиляция чердака в частном доме. Это не менее важно, чем утепление чердака, ведь отсутствие грамотно спроектированной вентиляции приведет к тому, что жить в доме в скором времени будет некомфортно, да и срок службы дома резко сократится.

Отсутствие вентиляции может привести к сокращению срока службы крыши из-за появления на ней плесени, да и в самом доме можно не надеяться на комфортное пребывание. Летом, когда крыша накаляется и ее температура становится более 100 градусов в доме будет очень жарко, а при низких температурах на чердаке будет образовываться конденсат , из-за которого будут гнить деревянные конструкции крыши.

Главное назначение вентиляционной системы - обеспечение теплообмена. Температура воздуха и кровли смешиваются, и в результате в доме создается комфортный микроклимат.

Рассмотрим подробнее ситуацию, когда вентиляция чердака плохая, или ее вообще нет.

Зимой часть тепла из помещения все же уходит даже через качественный утеплитель. При этом нагревается крыша, причем неравномерно, только над помещением. Здесь снег начинает таять и стекать вниз к краю крыши, где над свесом она остается холодной. Лед, который образуется на свесах крыши не дает талому снегу стечь, и он начинает проникать под кровлю. Чтобы этого не произошло необходимо добиваться того, чтобы температура по всей кровле выравнивалась и происходил вывод влаги - для этого и нужна вентиляция чердака.

Заблуждения о вентиляции

Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений. На них следует остановиться более подробно.

1. Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность - отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат - тогда ни о каком уюте говорить не придется.
2. Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
3. Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв.м. площади необходим 1 кв.м. вентиляционных отверстий.

Обустройство вентиляции холодного чердака

Так как очень важно чтобы вентиляция холодного чердака регулировалась, не нужно закрывать обрешетку и стропила. Обеспечить это можно, например, если будет сделана зашивка с зазорами. Если в качестве кровельного материала использовались ондулин или шифер, и не применяются пленки для паро-и ветроизоляции, то ничего дополнительно для вентиляции делать не нужно, поскольку воздух будет проходить между волнами кровли.

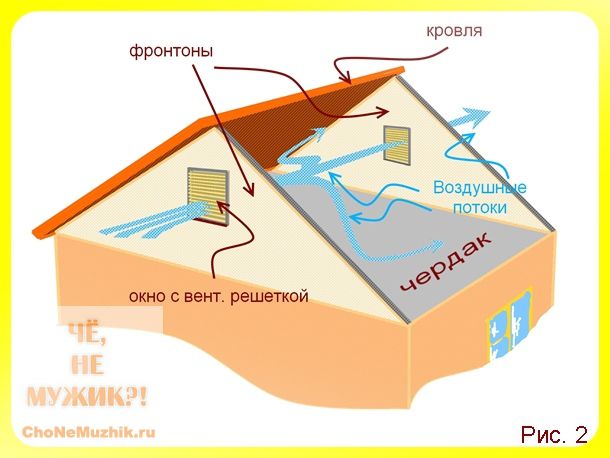

Если крыша двускатная, то вентиляционные отверстия делают во фронтонах. Здесь можно сделать неплотное прилегание зашивки деревянных свесов, при этом отверстия нужно сделать равномерно. Если же зашивки подогнаны плотно или фронты каменные, то в этом случае делают отверстия в стене. Общая площадь каналов вентиляции должна быть равна 0,2% площади этажа.

Есть другой, более экономичный способ - поставить обычные вентиляционные решетки. Одну решетку поворачивают вниз отверстиями, а другую делают с возможностью регулировки.

Отличается обустройство вентиляции вальмовой крыши . Здесь делают входное отверстие внизу в подшивке, а выходное вверху у конька. В случае если свесы деревянные. Достаточно неплотно разместить брусья с зазором в несколько миллиметров. В пластиковой зашивке должны предусматриваться отверстия.

Вентиляция чердака может быть обустроена по-разному в зависимости от типа кровли. Так, если используются шифер и еврошифер, устанавливается классический конек, при гибкой кровле - черепашка (вентиль) Специальный вентиль нужен и при использовании керамической кровли. Применение металлочерепицы предусматривает применение обычного конька, что позволит сэкономить на вентиле.

Обустройство вентиляции теплого чердака

Если есть планы по обустройству мансарды, то нужна качественная вентиляция чердака над мансардой, без которой добиться ее комфортного состояния невозможно. Если используется листовой металл или гибкая черепица, то с помощью нашивки на стропила контррейки создают вентилируемую область. При использовании шифера контррейки использовать не обязательно, поскольку воздух должен проходить свободно снизу вверх.

Если в качестве кровельного материала применяется металл, лучше использовать ветрозащитные пленки. Жилой чердак будет проветриваться как любое другое помещение в доме - воздух будет поступать через окна, а выходить через вентиляционные отверстия.

• обратите внимание на прочность вентиляции, она должна выдерживать любые колебания погоды;
• вы можете поставить непрерывные софиты под карнизами с тонкой экранирующей сеткой. Для недопущения коррозии отверстия должны быть из алюминия или пластика;
• для недопущения образования инея на чердаке установите внутри помещения между стропилами продухи и сделайте отверстия таким образом чтобы они не могли бы забиться мусором;
• можете установить на крыше вентилятор для боле лучшей вытяжки воздуха. Расстояние между ним и приточной системой должно быть не меньше 8 м;
• приточная установка должна быть размещена на самом чистом месте на чердаке;
• установите рекуператор, который может охладить или нагреть воздух тем самым не допустив образования конденсата на холодном чердаке;
• оснастите вентиляционные трубы решетками или диффузорами;

На первый взгляд в обустройстве вентиляции нет ничего сложного, но на самом деле лучше подойти к этому вопрос серьезно и проконсультироваться со специалистами. Ведь от ее качества зависит микроклимат в доме и ваше здоровье, а также долговечность самой постройки.

Для комфортного проживания в частном доме наиболее важными моментами для домочадцев являются уют и тепло. Поэтому, начиная строительство и воплощая в жизнь архитектурный план жилого здания, необходимо уделить максимум внимания поддержанию оптимальной температуры и организации качественного воздухообмена. Утепляя стены дома, многие часто пренебрегают нежилым чердачным помещением. На самом деле, вентиляция чердака, правильное ее обустройство и утепление помогут в будущем сократить теплопотери и конденсат, скопление которого может привести к таким неприятным моментам, как появление плесни или грибка, а также деформации стройматериалов.

В частном доме, как правило, холодный чердак, но это совсем не означает, что в обустройстве вентиляции или утеплении такого помещения нет необходимости. В результате возникает такое неприятное явление, как конденсат, способный привести к катастрофическим последствиям и нарушению комфорта проживания. Причины его появления:

Конденсат – это результат некачественных строительных работ и технических ошибок в обустройстве систем функционирования. Самой распространенной ошибкой является некорректная вентиляция чердака. Многие считают ее организацию необязательной, так рождаются следующие мифы:

• В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых комнат.
• Обустройство вентиляции необходимо только в летний период, чтобы проветривать помещения в доме.
• Размеры вентиляционных отверстий не имеют решающего значения.

Специалисты утверждают, что халатное отношение к созданию качественной вентиляционной системы приводит к негативным последствиям. Со временем под крышей начнет скапливаться конденсат, а это значит, что плесени, грибка и гниения стройматериалов избежать не удастся! Даже в тех случаях, когда вентиляция имеет слишком маленькую площадь, ее результативность равна нулю.

Нормы следующие: на каждые 500 метров квадратных чердачного пространства приходится 1 квадратный метр вентиляционных отверстий. Только тогда можно говорить о высокой эффективности систем. Такое соотношение позволяет создать полноценное проветривание чердака круглогодично, без теплопотери в уютном семейном гнездышке.

Суть вентилирования

Действенная вентиляция чердака в частном доме, а именно беспрепятственное проветривание и воздухообмен между подкровельным пространством и улицей, осуществляет система точечно расставленных зазоров и отверстий. Наиболее результативны отдушины, проделанные в коньках крыш и под самым ее свесом. Такое расположение позволяет использовать для воздухообмена напор ветра и тепла, которые исходят от потолка жилого строения. Если холодный чердак в частном жилом здании построен по всем требованиям и правилам, а вентиляция организованна с учетом всех архитектурных нюансов, то в течение одного часа холодные воздушные массы успевают обогнуть дважды изнутри всю крышу. Вентиляция чердачного пространства в частном доме требует постоянного оттока воздуха. Для того, чтобы это обеспечить, необходимы такие элементы:

Практика показывает, что для воссоздания оптимальной и функционирующей системы воздухообмена, а также для того, чтобы не накапливался под крышей конденсат, необходимо создание на ней зазора величиной 4-5 сантиметров. Такую ширину могут обеспечить рейки обрешетки, которые способствуют беспрепятственной циркуляции воздуха в подкровельном пространстве.

Такой способ вентилирования помещения подходит для тех крыш, которые покрыты ондулином, профнастилом или металлочерепицей. Это обусловлено спецификой формы материалов, которая дает возможность свободного прохождения воздуха, а, соответственно, и вентиляции. Если же используются мягкие покрытия для кровли, тогда монтаж контробрешетки осуществляется с разрывами, которые облегчают воздуху прохождение самых проблемных участков.

Система слуховых окон и отдушин

Одним из распространенных мероприятий для обустройства вентиляции чердака в частном доме является воздухообмен, осуществляемый . В таком случае можно не использовать систему отверстий, продух и зазоров. По мнению специалистов, такой способ не относится к сверх эффективным, но накопления конденсата в помещении не происходит. Правила следующие:

1. Размер таких окошек должен быть не менее 60х80 сантиметров.
2. Монтаж окон осуществляется на противоположных фронтонах.
3. Окна размещены на равномерном расстоянии от карниза, боков строения и конька.
4. Расстояние между двумя соседними окнами составляет не менее одного метра.
5. Монтаж окна может осуществляться непосредственно в вентиляционную решетку на чердаке.

Такой способ воздухообмена популярен при строительстве дач и загородных домов. Но есть и минус подобной системы: под слуховым окном и над ним может застаиваться воздух. Но если выбрать качественные стройматериалы и выполнить правильно монтаж, конденсат в чердачном пространстве не будет скапливаться. Другой, более простой способ – расстановка отдушин. Так как создать вентиляцию самостоятельно, не прибегая к помощи специалистов?

Монтаж слухового окна

В частном доме обустройство вентиляции холодного чердака можно выполнить своими руками. Свидетельства того, что накопился конденсат – это появление неприятного запаха затхлости и сырости. Нарушение комфорта многих побуждает немедленно взяться за инструменты и приступить к устранению проблем. Для того, чтобы вентиляционная система обеспечивала оптимальный воздухообмен, не накапливался конденсат и не возникало теплопотерь, важно предварительно спроектировать все элементы. Если крыша двускатная, обустройство не вызовет вопросов и проблем. После этапа планирования можно приступать к работе:

• Во фронтонах проделываются отдушины.
• Ветровые скосы закрывают по бокам кровли деревом.
• Все щели проделываются равномерными, создавая обдув по всей поверхности чердака.

Важно! Если фронтоны каменные, тогда щелей быть не может, и, вооружившись инструментом, необходимо проделать в поверхности пару слуховых окон.

Современные приспособления

Одним их наиболее современных видов продух для вентилирования крыши являются кровельные аэраторы. Такое устройство представляет обыкновенную трубу, которая сверху прикрыта “шапочкой”. Подобные приспособления устраняют конденсат, лишнюю влагу и застоявшийся воздух, создавая воздухообмен в холодном чердаке дома на самом высоком уровне.

Такое устройство монтируется в скат крыши, обеспечивая необходимую разницу температур и давления в движении воздушных масс. Аэраторы являются инновационной заменой коньковых продухов. Они изготавливаются двух видов:

Точечные модели оснащаются вентиляторами, чтобы оптимизировать движение воздуха. Непрерывные аэраторы представляют собой пластину, которая устанавливается вдоль конька с отверстиями. С виду они практически не видны, но благодаря масштабной площади отверстий, обеспечивают интенсивный воздухообмен. Во всех ли случаях можно использовать такое оборудование для вентиляции чердака?

• Установка возможна там, где предусмотрено наличие карнизных пазух. Есть и другие варианты установок.
• Уклон крыши должен быть в диапазоне от 15 до 45 градусов.
• Расстояние от дымохода или стены составляет не менее 30 сантиметров.
• Точечные модели устанавливаются на расстоянии 50 сантиметров от конька.

Установка кровельного аэратора

Установка кровельного аэратора на металлочерепицу Аэраторы позволяют предотвратить конденсат, избежать проникновения горячего воздуха в жаркий период, появление наледи и сосулек зимой, сырость и преждевременный износ стропил. Планируя способ вентиляции чердака в частном доме, нужно исходить из многих критериев: архитектурных особенностей строения, формы крыши, типа кровельных материалов и площади помещения. Результативность системы зависит от качества материалов, расстановки отдушин и правильности выполнения монтажа.

Чтобы обеспечить уютное проживание в частном доме, требуется сделать его теплым. Поэтому при планировке здания пристальное внимание уделяется воздухообмену и поддержанию нужной температуры внутри помещения.

Во избежание появления многих неприятностей (появления конденсата, деформации дома) необходимо грамотно продумать устройство вентиляции чердачного помещения

Пренебрежение вентиляцией на холодном чердаке может привести к нежелательным последствиям в виде потерь тепла, возникновения конденсата. В этом также причина деформации дома, появления плесени, грибка.

Причины появления конденсата

Признаком появления конденсата служит характерный затхлый запах сырости. На образование конденсата и всех, сопутствующих ему проблем, влияют такие ошибки монтажа:

• нет хорошей вентиляции;
• крыша не имеет качественной теплоизоляции;
• неправильная пароизоляция, гидроизоляция;
• брак в стройматериалах.

Скопление конденсата под крышей приводит к тому, что утепленные перекрытия начинают гнить, заводится плесень, грибок. Причиной этого может быть также недостаточное количество вентиляционных отверстий.

В норме необходимо иметь 1 квадратный метр отверстий для вентиляции на каждые 500 квадратных метров площади чердачного пространства. Чтобы влага начала испаряться, требуется создать условия смешивания внутреннего и внешнего воздуха.

Система крайне необходима в летнюю жару, когда крыша нагревается более 100 градусов. Очень часто люди пренебрегают вентиляцией, предполагая, что через нее происходит утечка тепла в холодный сезон.

Потери тепла объясняются плохой теплоизоляцией. Поступающий в подкровельное пространство холодный, сырой воздух служит условием для неизбежного образования плесени. Поэтому проветривать чердак необходимо не только летом, но и зимой.

Методы вентиляции

Наиболее рациональным способом обеспечения равномерного воздухообмена является расположение продухов вдоль периметра здания, а также по всей длине конька крыши.

Образуется разделение проветриваемого объема на зону положительных и отрицательных давлений. В первой зоне оказываются приточные отверстия, а во второй - вытяжные. Для защиты продухов от птиц, их закрывают сетками, зарешечивают.

Вентилировать подкровельное пространство можно несколькими способами:

• проделывание слуховых окон на чердаке;
• создание вентиляции конька двухскатной крыши, что также хорошо и для мансарды;
• карнизный вид вентиляции;
• коньки специальной формы;
• применение отдельных элементов с отверстиями для вентиляции;
• крышные вентиляторы;
• наличие вентиляционных зазоров, имеющиеся изначально или сделанные при реконструкции кровли.

Одним из вариантов вентиляции являются слуховые окна

Грамотная вентиляция чердачного пространства сохранит холодный чердак от разрушительных процессов.

Тип организации системы вентиляции холодного чердачного помещения зависит от типа крыши, ее площади, концентрации влажности внутреннего воздуха, состояния изоляции от пара кровельной конструкции. Но также влияет на выбор метода и материал, из которого сделана кровля.

Существует примерное деление материала на жесткий и мягкий. Глиняная и металлическая черепица относится к жестким материалам, но каждая из них имеет свои особенности. Первая является весьма хрупким материалом, а вторая - относится к листовому типу, подвержена коррозии в местах разрушения защитного покрытия.

Сооружение вентиляции

Для создания нормального воздухообмена, предотвращения скопления конденсата, потерь тепла, нужно спроектировать необходимые элементы. Конструкционные особенности разных типов крыш домов, различные материалы имеют свои особенности в организации вентиляции.

Вентиляция подкровельного пространства холодного чердака

Для обеспечения регулировки системы вентиляции холодного чердака нельзя закрывать стропила и обрешетку. Воздухообмен может обеспечиваться благодаря зашивке с зазорами.

Функциональная система воздухообмена основывается на создании зазоров около 4–5 см. Свободная циркуляция воздуха в пространстве под кровлей может быть обеспечена рейками обрешетки. Так можно создать вентиляцию крыши из профнастила, ондулина, металлочерепицы.

Покрытая шифером или ондулином крыша позволяет обойтись без вентиляционных отверстий. Циркуляция воздушных потоков происходит между волнами кровельного материала. Однако металлочерепица способна накапливать конденсат, поэтому необходимо использовать пароизоляционную пленку.

Эта перфорированная мембрана помогает устранить попадание влаги на стропильную систему, а также утеплитель способен пропускать пары из мансарды. Пока не сформировался конденсат, воздух выносит их наружу. На крышах такого типа делаются коньковые продухи для обеспечения регулярной тяги для проветривания.

Для односкатной кровли необходимо сделать зазор между стропильной системой и кровлей. Если он сделан правильно, то можно добиться самопроизвольной тяги вследствие перепада высоты. Обустройство двускатной крыши начинается с размещения вентиляционных каналов во фронтонах.

В совокупности площадь отверстий должна составлять 0,2 процента от общей площади крыши. Можно использовать неплотную зашивку скосов. Для равномерного проветривания чердака скатной крыши щели должны быть небольшими.

Слуховые окна — распространенный метод организации проветривания чердачного помещения

Во фронтонах из камня можно сделать слуховые окна. Это один из распространенных методов организации проветривания чердачного помещения, но он немного сложнее, чем установка конька. Но не понадобится создавать систему зазоров, отверстий, продухов. Нужно следовать правилам:

• размер окошек - от 60Х80;
• место - противоположные фронтоны;
• соблюдение равного расстояния от боков строения, конька, карниза;
• промежуток между ближайшими окнами - от 1 м;
• можно монтировать окно в вентиляционную решетку.

Вентиляция холодной шатровой крыши

Вентиляция холодного чердака вальмовой крыши, четырехскатной, делается по другому методу. Дома с вальмовой и шатровой крышей не имеют фронтонов. Зазоры для входа воздуха необходимо делать по всему периметру. Каждый из скатов обязательно должен вентилироваться. Необходимо сделать два типа отверстий.

Входные делаются в подшивке, выходные - наверху, у конька. Подшивка из деревянных брусьев может быть сделана с зазорами в несколько миллиметров. Если подшивка при монтаже была выполнена без зазоров, можно использовать панели из пластика с отверстиями, так называемыми софитами.

При плотно собранной подшивке применяются решетки с ячейками сетки в 5 см. Располагаются они по длине ветрового свеса на расстоянии 90 см. В соответствии с типом кровли шаг может быть другим. Верхний вывод устанавливается наружу.

Вентиляция холодного чердака из металлочерепицы

Холодный чердак, покрытый металлочерепицей, требует обработки деревянных элементов конструкции антисептиком. Для стропил не используется пароизоляция, их оставляют открытыми.

Чтобы организовать свободный доступ воздушного потока к конструкциям из дерева, обрешетку нужно крепить с интервалом. Пространство под металлочерепицей достаточно хорошо продувается воздухом, но происходит образование конденсата. Поэтому рекомендуется использовать рулонную гидроизоляцию под кровлей.

При покрытии из металлочерепицы или шифера можно установить классический конек, что является универсальным методом, позволяющим получить вентиляцию очень быстро и недорого.

Для этого используется коньковая доска, разделяющая два ската крыши. Площадь коньковых продухов должна быть равна площади вентиляционных щелей у карниза.

Вентиляция холодного чердака стропильной крыши из профнастила

Организация воздухообмена при таком покрытии осуществляется естественным методом. В области карнизного свеса происходит проникновение воздушного потока в пространство под настилом. Далее, воздух поступает вверх, до конька, и отводится.

Покрытие в виде стального профнастила имеет преимущество в более низкой стоимости, но обладает существенным недостатком - подверженностью коррозии вследствие образования конденсата.

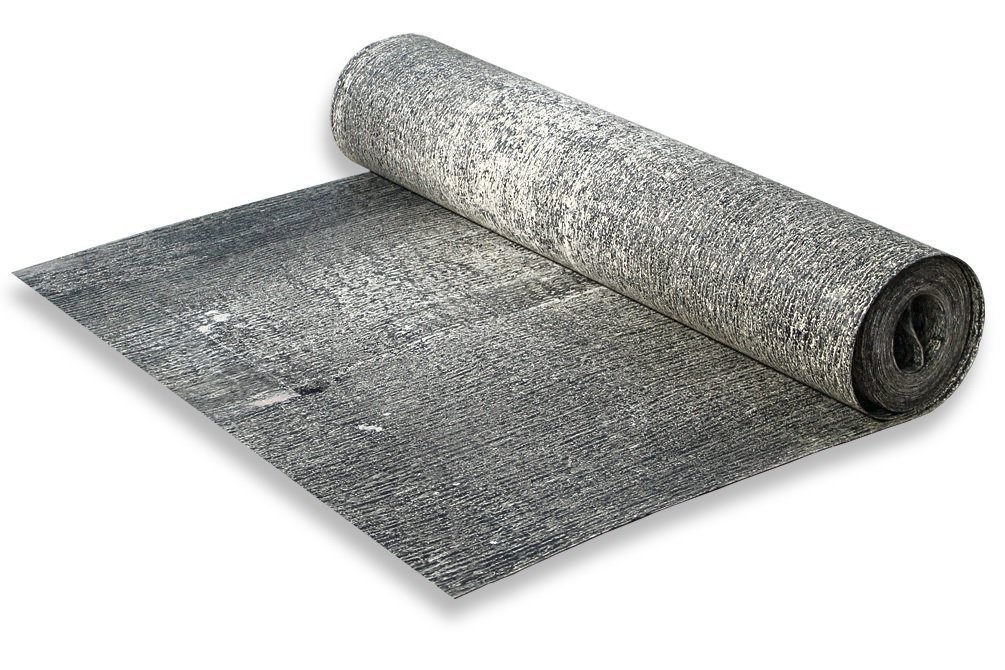

Для создания гидроизоляционного ковра можно использовать рубероид

Вентиляция холодного чердачного помещения осуществляется укладкой вентиляционных реек на слой гидроизоляционного ковра, можно использовать рубероид. Ближайшая к карнизу, нижняя рейка должна иметь наибольшую толщину (на 50 процентов), по сравнению с остальными.

Гидроизоляция не должна достигать конька крыши, чтобы пары выходили беспрепятственно. Такой тип крыши должен быть оснащен элементами в виде продухов, вентилируемого конька, аэраторов или дефлекторов. Конек уплотняется системой «топ-ролл» во избежание затекания воды с внешней стороны.

Другие типы покрытий

Черепашку, вентиль можно сделать при гибком типе кровли. Битумная черепица является мягким материалом. Стараясь придать ей прочность, покрытие укладывается на бетонное основание, или под нее устанавливают сплошную обрешетку. Но тогда проигрывает система вентиляции.

Излишки поступающей влаги приводят к расслоению материала, его отслоению от основания. Такая разгерметизация кровли становится причиной протекания крыши. Поэтому в обрешетке необходимо делать зазоры. Для керамической крыши подойдет специальный вентиль.

Современные способы вентиляции

Кровельный аэратор - это вентиляционные патрубки, новый способ освобождения пространства под кровлей от лишней влаги. Они помогают создать правильный воздухообмен в помещении холодного чердака, если естественной вентиляции недостаточно.

Выглядит устройство, как труба, в которой создается область низкого давления вследствие наружного движения ветра. Технология действия основана на применении разницы давлений наружного воздуха и подкровельного пространства.

Для обеспечения вентиляции локальных участков кровли применяются точечные аэраторы. Чтобы создать общую вентиляцию, на протяжении всей длины кровли применяются аэраторы непрерывного типа. Точечный тип аэраторов, в зависимости от места установки, подразделяется на скатный и коньковый.

Вентиляция холодного чердака в частном доме необходима для защиты его конструкции от преждевременного разрушения. Поэтому нужно заранее определиться с типом мансардного этажа. Необходимо позаботиться о вентиляционных кровельных элементах непосредственно в процессе возведения дома.

Чтобы служба стропильной системы продолжалась как можно дольше, а микроклимат в доме был в норме, рекомендуется заняться устройством хорошей вентиляции.

Необходимость утепления чердака для обеспечения комфортной атмосферы в доме зимой вряд ли кто-либо будет оспаривать. А вот почему-то о вентиляции в целях сохранения постоянства температурного режима многие забывают. Между тем правильная вентиляция чердака не только поддерживает постоянство микроклимата, но и способствует увеличению срока эксплуатации крыши, предотвращает появление очагов плесени и грибка. Грамотно продуманная вентиляция так же важна, как и хорошая теплоизоляция.

Для чего необходима вентиляция чердака?

Вентиляция — важный этап проектирования, позволяющий регулировать теплообмен. Летом крыша раскаляется до 160 градусов, и жгучий воздух попадает в дом. Но это не единственный повод для беспокойства. В прохладный период на утепленных перекрытиях скапливается конденсат, разрушающий дерево. Избежать преждевременного износа стропил поможет проветривание.

Вентиляционная система направлена на смешение температуры внешней среды и кровли и предотвращает появление во время таяния снега наледи, огромных сосулек и схода «лавины». Как видите, вопрос обустройства надежной системы воздухообмена действительно важен.

Как сделать вентиляцию на чердаке?

Чердак может быть холодным и теплым. Первый вариант — традиционный. В этом случае стропильная система никак не защищена, поскольку утеплено лишь перекрытие. Второй — отголосок советского периода, преследующий единственную цель — защиту инженерных коммуникаций.

Вентиляция холодного чердака

Вентиляция холодных чердаков должна быть регулируемой. Для этого необходимо не закрывать обрешетку и стропила. В качестве альтернативы может выступать зашивка с зазорами, обеспечивающими беспрепятственную циркуляцию воздуха. Если же на крышу уложен ондулин или шифер (при отсутствии ветро- и пароизоляционных пленок), можно не беспокоиться — воздух свободно проникает между волнами кровли внутрь чердака и выходит наружу.

Это важно!
Металлочерепица также проветривается, но может образовывать конденсат, а значит, настил пленки становится обязательным.

Если крыша двухскатная, то вентиляционные каналы располагают во фронтонах. Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов. Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака.

Однако, если примыкания и зашивка подогнаны плотно или фронтоны изготовлены из камня, то необходимо проделать отверстия в стенах. Они должны находиться на противоположных сторонах, что поможет ликвидировать застойные очаги.

Это важно!
Общая площадь вентканалов рассчитывается исходя из 0,2% от общей площади этажа.

Существует и более экономичный вариант — установка типовых вентиляционных решеток. Одна решетка должна быть регулируемая, другая — повернутая отверстиями вниз. От проникновения насекомых защитит москитная сетка.

Для вальмовой крыши обустройство вентиляции будет проходить по другому сценарию. Входное отверстие делается снизу (в подшивке), а выход сверху, у конька. Если подшивка свесов выполняется из дерева, то брусья можно расположить не совсем плотно, с интервалом в несколько миллиметров. При зашивке с помощью пластика отдельные компоненты должны иметь дырочки. Такие панели именуют софитами.

А что делать, если подшивка уже собрана и собрана плотно? Из этой ситуации тоже есть выход — выпуск решеток с сеточкой диаметром 5 см. Располагают их обычно по длине ветрового свеса с шагом в 80 см. Для проделывания отверстий понадобится дрель с круглым сверлом. Верхний вывод производится сверху. Обратите внимание, что многое будет зависеть от типа кровли.

Для гибкой кровли устанавливают вентиль (черепашку) или проветриваемый конек. Для шифера и еврошифера — классический конек. Для керамической черепицы — специальный вентиль. Металлочерепицу допускается проветривать посредством стандартного конька. Стоит отметить, что конек — не только выгодная в финансовом отношении замена вентилю, но и возможность обустроить вентиляционную систему в наикратчайшие сроки.

Некоторые практикуют монтаж слуховых окон (можно застеклить, а можно поставить на них решетки), но такая задача сложна в реализации и требует теоретической и практической подготовки.

Вентиляция теплого чердака

Естественная циркуляция в отопительных системах сегодня практически не применяется. Это означает, что при планировании переоборудования чердака в жилую мансарду следует делать кровлю полностью проветриваемой. Для листового металла и гибкой черепицы необходимо обустроить вентилируемую область — нашить на стропила контррейку. Для металлических крыш предпочтительны ветрозащитные пленки. Для шиферной кровли контррейки необязательны, ведь воздух должен свободно проходить от низа до верха. Вход делают в подшивке, а выход — через конек.

Проветриваться чердак будет точно так же как и другие помещения. Воздух входит через окна (допускается монтаж клапанов ВТК), выходит через вентиляционные отверстия. Если в стенах их нет, то на крыше (на месте вытяжки) устанавливают аэраторы (грибки).

Вентиляция чердака в доме: мифы и факты

Проблема вентиляции чердачного пространства породила немало мифов. Итак, какие факты необходимо знать для обеспечения полноценного проветривания?

Миф №1. Через вентиляционные каналы зимой из помещения уходит теплый воздух . Распространено мнение, что вентилирование в зимний период мешает обогреву. Однако маловероятно, что дело здесь в наличии отверстий. Если дом долго прогревается и быстро остывает, то проблема в изоляции, а не в вентиляции. Стоит отметить, что некачественная изоляция всегда пропускает влажный воздух на чердак, что создает благоприятные условия для возникновения конденсата и последующего гниения деревянных перекрытий.

Миф №2. Вентиляция необходима лишь в жаркое время года . Многие убеждены, что вентиляционная система необходима лишь для обеспечения проветривания здания летом. На самом деле это не совсем так. Недостаточная вентиляция зимой — причина нарастания сосулек, появления плесени и грибка.

Миф №3. Площадь вентиляционных отверстий значения не имеет . И снова заблуждение. Полагаться на авось, располагая каналы на глаз, конечно, не стоит. Эффективность такой вентиляции будет нулевая. Продухи располагают в соотношении 1:500 (где на каждые 500 м2 приходится 1 м2 вентиляции).

• вентиляционная система должна быть прочной и выдерживать любые погодные условия;
• особое внимание следует уделить отверстиям на хребте кровли. По традиции они должны находиться к хребту как можно ближе;

• под карнизами можно установить непрерывные софиты. Они должны быть оснащены тонкой экранирующей сеткой. Отверстия должны быть из пластика или алюминия, что исключает появление коррозии;
• одно из условий эффективной вентиляции — установка продухов внутри чердака (между стропилами). Отверстия необходимо обустроить таким образом, чтобы не допустить блокирования или засорения воздуха;
• выбирайте место для приточной установки тщательно. Эта должна быть самая чистая зона на чердаке;
• поставьте с внешней стороны крыши вентилятор, который будет вытягивать воздух. Расстояние между приточной системой и вентилятором должно быть не менее 8 метров;
• не забудьте об установке рекуператора, предназначенного для нагревания и охлаждения воздуха;
• слуховые окна несут не только практическую пользу, но и способны придать строению неповторимый облик;

• снабдите вентиляционные трубы решетками или диффузорами.

Теперь вы знаете не просто как обустроить вентиляцию своими руками, а как сделать это правильно и избежать самых распространенных ошибок. А это самое главное!

Вентиляция подкровельного пространства: видео
