Диаметр вентиляционного канала для естественной вентиляции. Как правильно сделать вентиляцию в частном доме: методика расчета основных параметров. Как устроить вентиляцию газовой котельной в частном доме

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме - определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Система вентиляции - естественная или механическая

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м 3 /час, а для естественной не более 1 м 3 /час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха - сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м 3 /час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены - под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

1 - зона притока воздуха; 2 - зона перетока воздуха; 3 - зона вытяжки воздуха.

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация - естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м 2). При небольшой площади дома, около 100-140 м 2 , объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее - приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

Несет за собой большие потери тепла;

В результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

Обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

Быстрый обмен воздуха в помещении - всего 4-10 мин;

Нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

Опасный для здоровья сквозняк;

Максимально быстрый обмен воздуха - 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание - единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должныкаждый час проветривать это помещениеодним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки - приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха - приточный стеновой клапан.

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха (L пр ) пользуясь приведенным расчетом в статье .

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер - для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

а - размещение вентканалов в кирпичной стене;

б - вентиляционные приставные каналы;

в - подвесной вентиляционный короб;

г - вывод на крышу вентиляционной шахты.

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L выт ) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической, установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L выт , а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

1- вытяжной вентилятор; 2 - приток воздуха через неплотности оконного проёма; 3 - приток воздуха через приточный клапан; 4 - переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым). Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м 3 /час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке

Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

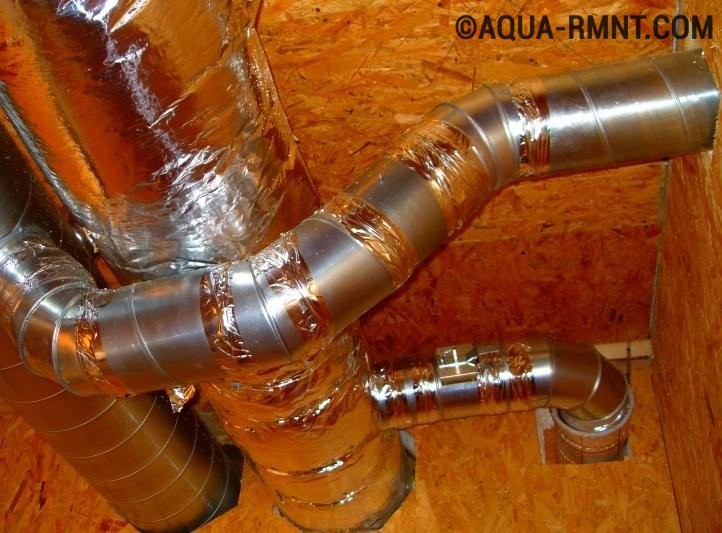

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования - над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Большой загородный дом - мечта многих семей. Но чтобы постройка была комфортной для проживания, необходимо еще на этапе проектировки предусмотреть наличие в ней всех необходимых коммуникаций. Одной из них является вентиляция.

Налаженная система воздухообмена в доме обеспечит:

• поступление кислорода в помещения;
• защиту комнат от сырости, появления плесени, грибка;
• комфортные бытовые и оптимальные санитарные условия для жизнедеятельности человека.

Какие помещения нуждаются в проветривании

Для нормальной жизнедеятельности человеку нужен чистый кислород. Поэтому его приток следует обеспечить в жилых комнатах, таких как спальня, гостиная, детская. В постоянной циркулляции нуждаются и служебные помещения в доме (санузел, ). Здесь часто наблюдается повышенная влажность, накопление запахов, которые нужно вывести наружу. Проветривание данных помещений позволит уменьшить образование пыли, грязи, образования чрезмерной духоты, конденсата, распространения вредных микроорганизмов, плесени.

Система вентиляции, способы организации

Различают два основных вида обустройства воздухообмена в жилых сооружениях:

• естественный (природный);
• механический (принудительный).

Особенность обустройства и принцип работы естественного вентилирования частного дома

Природный воздухообмен в жилых сооружениях осуществляется на основании разницы давления внутри и вне дома, а также воздействия ветра на здание. Как это работает?

Температура в помещениях дома выше, чем снаружи, поэтому кислород там имеет более легкую структуру. Благодаря этому он поднимается по шахтам и выходит на улицу. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжелую структуру, поэтому находятся внизу помещений. Под их воздействием легкий теплый воздух вытесняется из комнат.

Ветер ускоряет циркуляцию воздушных масс. С возрастанием разницы в температуре внутри и снаружи коттеджа, скорости ветра, подача свежести в дом увеличивается. Раньше местами его поступления служили неплотности окон, дверей, пористые стены. Но современные системы утепления, а также пластиковые окна призваны , поэтому в них нет щелей для подачи воздуха. В таком случае приток осуществляется через специальные клапаны, вмонтированные в окна, или стены здания.

Отработанный кислород попадает в отверстия вертикальных вентиляционных каналов дома, расположенных в кухне, санузле, и по ним выводится наружу. Пополнение свежим происходит за счет проветривания (открывания форточек, дверей, фрамуг).

Преимущества и недостатки системы

Естественный воздухообмен в доме обладает следующими плюсами:

• экономичность. Перемещение воздушных потоков осуществляется без применения дополнительного оборудования;
• отсутствие аварий. Вентиляционная конструкция предельно простая, не зависит от подачи электроэнергии, не требует регулярного техобслуживания;
• бесшумность работы;
• возможность сочетания с системами фильтрации и кондиционирования.

Основной недостаток природной вентиляции - слабый обмен воздуха, что приводит к образованию конденсата, накоплению неприятных запахов, возникновению плесени, грибка. Это грозит не только постепенным разрушением дома, но и здоровью проживающих в нем людей.

Естественная вентсистема не позволяет регулировать объем удаляемого и подаваемого в помещения воздуха. Переработанный поток либо не успевает выводиться наружу, либо удаляется слишком быстро, обеспечивая потерю тепла в доме. В летнее время, когда температура внутри и снаружи дома практически одинаковая, тяга пропадает, и движение воздуха в системе прекращается. Поэтому природная циркуляция в современном строительстве домов практически не применяется. Она используется в сочетании с механической системой.

Принудительная вентиляция - особенности, разновидности

Это искусственно организованная система, движение кислорода в которой осуществляется за счет привлечения нагнетательных приборов (вентиляторов, насосов, компрессоров). Она эксплуатируется в частных , где естественная вентиляция не предусмотрена либо не работает. Преимущества механической организации:

• работает автономно, независимо от погодных условий (давления, температуры, ветра);
• позволяет подготавливать подаваемый в помещения воздух до комфортного состояния (подогревать/охлаждать, увлажнять/осушивать, очищать).

Недостатки принудительной схемы для особняков:

• значительные затраты на обустройство системы, покупку оборудования, оплату электричества;
• необходимость в регулярном эксплуатационном обслуживании.

Механический воздухообмен в частном доме может быть обустроен несколькими способами. Различают вентиляцию:

• приточную - обеспечивает принудительную подачу снаружи;
• вытяжную - удаляет переработанный поток из помещений механическим способом;
• приточно-вытяжную - приток и подача в доме организованы искусственно.

Приточная вентиляция в частном доме

Данная система предназначена для замены отработанного воздуха в доме свежим. Она состоит из:

• воздухоприемника;
• нагревательных и охладительных приспособлений;
• очистительных фильтров;
• устройств, подающих воздух в помещения;
• шумопоглощающих приспособлений.

Через воздушный клапан чистый воздух попадает в систему, поддается определенной обработке, фильтруется, и при помощи вентилятора распределяется по помещениям в доме. Попадая в комнаты, он вытесняет отработанный поток. Подаваемый воздух может дополнительно охлаждаться, или нагреваться.

Приточные вентиляционные системы бывают:

• канальными - циркуляция воздуха осуществляется по трубам;
• бесканальными - поток подается в помещение через отверстия в стенах, окнах.

По способу устройства различают:

• наборные вентиляционные системы, состоящие из отдельных агрегатов, соединенных одним воздуховодом;
• моноблочные - все приспособления собраны в одном компактном корпусе.

Приточные схемы установки обладают такими преимуществами:

• возможностью регулировать температуру и объем подаваемого кислорода;
• компактными габаритами;
• функциональностью (имеют дополнительные приспособления для очистки, обогрева, охлаждения подаваемого воздуха);
• простотой монтажа, обслуживания.

Среды недостатков данного вида вентиляции можно выделить:

• шумность. При работе агрегаты системы издают звуки, поэтому необходимо предусмотреть шумоглушитель, установить оборудование подальше от жилых комнат в доме;
• необходимость места для установки всех ее элементов (при устройстве наборной системы потребуется);
• потребность в регулярном обслуживании.

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Плюсы данной установки:

• контроль объема выводимого воздуха;
• независимость от условий внешней среды;
• простота монтажа.

Среди недостатков системы:

• отсутствие возможности контролировать количество воздуха, подаваемого в дом;
• затраты на покупку оборудования, электроэнергию;
• необходимость регулярного обслуживания.

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

Данные установки позволяют регулировать объем выводимых и подаваемых потоков, позволяя удерживать оптимальный уровень влажности в помещениях дома. Основные элементы приточно-вытяжной системы:

• воздуховоды - предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
• вентилятор - обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
• воздухозаборной решетки - через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
• воздушный клапан - препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
• фильтры - защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
• калорифер - нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
• глушители шума - предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
• заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые - для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
• система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы - термо- и гидростаты, манометры;
• система безопасности - представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Газовая вентиляция в частном доме

Наличие в доме газовых приборов предъявляет повышенные требования к обустройству циркуляции в помещениях. Нарушение тяги может стать причиной отравления продуктами сгорания.

Для нормальной работы газовых установок необходим кислород. Если его не хватает, воздух в помещении разряжается. Вследствие этого возникает обратная тяга, и вместо дымохода, продукты горения попадают в окружающее пространство. Они могут вызвать недомогание, сильные головные боли, потерю сознания человеком и даже полную остановку дыхания.

Требования к вентилированию газовой котельной

Воздухообмен в помещении с обогревательным прибором, работающим на природном газе, должен быть организован согласно следующим техтребованиям:

• на один дымоход приходится не более двух газовых агрегатов;
• продукты горения должны поступать в дымоход с разных уровней (с расстояния свыше 50 см). При одноуровневой подаче в канале монтируют рассечку аналогичной высоты;
• чтобы не допустить протечку копоти и угарного газа в помещения дома, вентиляционную систему котла следует герметизировать. Обработка стыков и швов осуществляется материалом, стойким к высоким температурам;
• все элементы обменной системы должны иметь термоизоляцию для предотвращения возгорания.

Вентиляция котельной сооружается из расчета: отток воздуха = воздухообмен х 3.

Подача воздуха = отток + объем кислорода, нужный для процесса горения.

Способы проветривания газовой котельной

Воздухообмен в помещении, где размещено газовое оборудование, может быть организован при помощи:

• естественной и механической вентиляции, основанных на тяге. Природная циркуляция - результат перепада давления внутри дома и на улице. При механическом проветривании тягу образует вентилятор;
• приточной, вытяжной, или комбинированной системы проветривания, организованных по назначению. Воздух, поданный в помещение принудительно, давит на отработанный поток, выталкивая его наружу. Также кислород может подаваться в котельную естественным путем, а выводится механическим. Организовать проветривание помещения в автоматическом режиме позволит комбинированная (приточно-вытяжная система), эффективно работающая при любой погоде, поскольку подача и отвод в ней осуществляется механически;
• бесканальной, или канальной (в зависимости от конструктивного решения коттеджа). В первом случае котельная соединяется при помощи отверстий с другим помещением, откуда отработанный поток выводится в воздуховод. Во втором случае прокладывается сложная система труб, обеспечивающих обмен во всех комнатах дома.

Совет: для улучшения природного проветривания газовой котельной, лучше дополнительно установить вытяжной вентилятор, который обеспечит движение воздушных масс при отсутствии тяги.

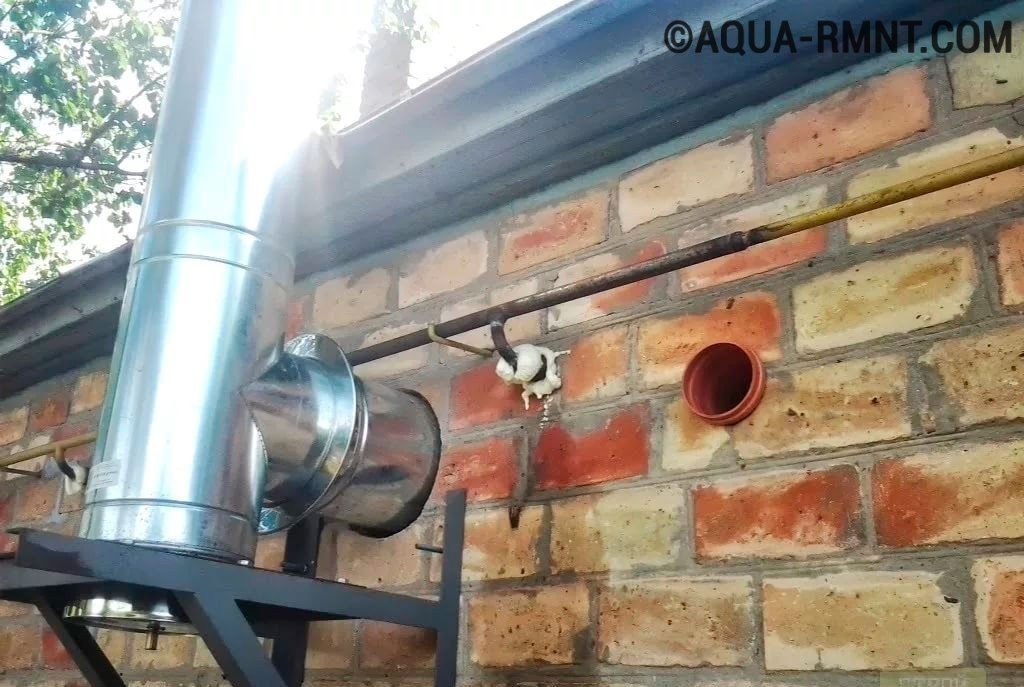

Отопительные устройства закрытого типа, работающие на природном газе, оснащаются каоксиальным (двойным) вентканалом. По его внутренней трубе осуществляется вывод продуктов горения, а по внешней - подается свежий воздух в горелку.

Если в доме установлен газовый котел с камерой сгорания открытого типа, следует:

• установить трубу для вывода угарного газа на улицу;
• обустроить общую систему воздухообмена в помещении;
• наладить поставку кислорода к котлу.

На заметку: кислород может поступать в помещение с улицы через щели и зазоры в окнах и дверях. Если комната закрывается герметично, понадобится организовать подачу свежего воздуха принудительным способом.

Правильная вентиляция в частном доме

Организация кислорода обмена обеспечит благоприятный микроклимат в доме, здоровье его обитателей и сохранность самой конструкции. Как обустроить ее правильно?

Нормы и правила вентилирования дома

Чтобы создать в жилых и служебных помещениях коттеджа оптимальные условия для жизнедеятельности человека, необходимо чтобы за 1 ч в каждое из них поступало 60 м 3 кислорода (минимум 20 м 3). Комфортная влажность воздуха составляет 50%, а скорость его обмена - 0,5 м/с.

Достичь этого можно путем правильного проектирования системы. При этом следует учесть норма воздухообмена для помещений разного назначения. Для ванной данный показатель составляет 50м 3 , общего санузла - 25 м 3 , кухни - 90 м 3 . Проветриваться должны не только служебные, но и жилые комнаты, подсобные помещения. Чтобы сформировать расчетную вытяжку, необходимо суммировать показатели воздухообмена каждого отсека дома. При этом желательно, чтобы реальная вентиляция превышала минимальные нормы.

Проектирование системы воздухообмена в доме

Разработка проекта вентилирования дома включает в себя:

• подборку оборудования;
• составление схемы разводки коммуникаций с учетом архитектурных, строительных, санитарных, экономических критериев.

Цель данных работ - разработка системы, которая справится с подачей и выводом воздуха, в рамках расчетного объема, вычисленного для дома. Проект должен не только обеспечивать бесперебойное проветривание помещений, но и свободный доступ ко всем элементам конструкции (узлам, камерам). Это необходимо для быстрого устранения неполадок и регулярного обслуживания.

Чтобы циркуляция работала хорошо, важно тщательно подобрать все оборудование. Оно должно служить максимально долго. Используемые устройства не должны портить архитектуру дома, поэтому их лучше предусмотреть их установку скрытым способом.

При проектировании вентиляции коттеджа важно, чтобы система соответствовала санитарно-эпидемиологическим нормам. Она должна не только справляться с подачей/отводом воздушных масс, но и работать максимально бесшумно. Не стоит забывать и об экономичности системы. Но стремление сократить расходы на ее монтаж не должны отобразить на качестве работы установки. Основная задача проектирования - разработка оптимального варианта вентилирования дома, с учетом всех вышеперечисленных критериев.

Составление проекта фирмой-подрядчиком начинается с формирования техзадания. В него закладываются все критерии, по которым должна быть проложена вентиляционная система, пожелания заказчика.

Расчет вентиляции в частном доме

Работа системы зависит от того, соответствует ли объем подаваемого и выводимого воздуха условиям дома. Это можно рассчитать при помощи специальных формул. За основу берется план дома, в котором обозначено назначение и площадь каждой комнаты.

Сначала вычисляют кратность воздухообмена - показатель, определяющий, сколько раз за 1 час в комнате воздух полностью сменится. Для большинства жилых помещений она может быть однократной, для кухонь, санузлов, котельных - 2-3-кратной. Также необходимо учесть проживающих в доме людей.

Кратность воздухообмена вычисляют по формуле: L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты).

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формулуе: L = N (число жильцов)* L (воздух, предназначенный для одного человека - норма). При выполнении физических нагрузок одной особе необходимо обновление воздуха - 30м 3 /ч, в спокойном состоянии - 20 м 3 /ч.

Учтите: вычислив воздухообмен по кратности и количеству жильцов, ориентируются на большее из данных значений.

Выбор оборудования

Критерии, по которым подбирают основные установки системы:

• мощность, производительность;
• рабочее давление;
• уровень издаваемого шума.

Скорость передвижения по магистралям напрямую зависит от их сечения, а также мощности вентилятора. Но следует также учесть, что воздуховоды оказывают определенное сопротивление, что снижает производительность приточной установки.

На заметку: производительность вентиляционной системы коттеджа должно находиться в пределах 1000-3000 м 3 /ч.

На этапе разработки технико-экономического обоснования определяют тип, количество и мощность элементов системы, составляется ее предварительная стоимость, вносятся корректировки по оптимизации. После этого составляется рабочий проект, базирующийся на высокоточных расчетах воздухообмена, выделения тепла конкретного дома. Приборы и воздухораспределители в нем подбираются по .

Схема вентиляции частого дома

Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:

• рабочее давление вентилятора - оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
• скорость передвижения воздушных масс - зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
• уровень шума - зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.

Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.

Чтобы было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.

Оснащение частного дома системой вентиляции предполагает, что на первом этапе будет рассчитан требуемый воздухообмен и определено необходимое сечение воздуховодов, что должно завершиться выбором конкретного типа вентиляции. После этого следует составить схему, в которой будут указаны все нюансы относительно размещения оборудования, мест прокладки воздуховодов и установки точек забора и отвода воздуха.

Нахождение человека в доме с точки зрения комфорта – это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость потоков воздуха, которая должна быть небольшой, чтобы обеспечить благоприятные условия проживания. При организации воздухообмена с помощью механики устанавливать вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.

Такое положение дел обуславливается различием норм в отношении скорости потоков воздуха в рамках той или иной среды. Механическая вентиляция обеспечивает перемещение воздушных масс на скорости от 2 до 3 м 3 в час. Что касается естественной вентиляции, то для нее этот показатель составляет примерно 1 м 3 в час. В связи с этим данная система считается наиболее комфортной для человека.

Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана данная проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м 3 воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.

Кроме того, нередки ситуации, когда отсутствует возможность организации естественной вентиляции в связи с большим сечением канала, так как это не позволяет установить его внутри помещения, а монтаж вне здания нарушает внешний вид строения. Из-за этой или других подобных причин дома, имеющие большую площадь, зачастую оборудуются механической системой воздухообмена.

Проектирование вентиляции

Для этого требуется:

1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения на другой, когда величина отклонения не превышает 30 градусов.
6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Модернизация вентиляции

Если система воздухообмена уже установлена, но есть потребность в ее обновлении, то процесс предполагаемых работ должен соотноситься со следующими советами:

Организация естественной вентиляции

Загородный дом обычно имеет большую площадь по сравнению с квартирой, поэтому здесь нет необходимости производить расчеты на СНиПах. Достаточно принять во внимание, что величина воздухообмена равняется 30 м 3 в час. Это может привести к небольшой погрешности, которая в своем максимуме составляет 20%. При обустройстве вентиляции сперва требуется произвести расчеты по распределению воздушных потоков.

При проектировании естественного воздухообмена предусматривается установка вытяжек во всех помещениях хозяйственного назначения, под которыми следует понимать кухню, санузел, топочную и т. д. При этом гараж требует дополнительного оснащения так называемым хоботом, необходимым для отвода газов путем его надевания на выхлопную трубу транспортного средства.

В жилых комнатах обеспечивается лишь приток. Если в таких помещениях устанавливать вытяжки, это станет причиной появления сквозняков и снижения температуры, то есть приведет к неоправданным теплопотерям.

Высота вентиляционных каналов

Для обеспечения максимальной эффективности вытяжной вентиляции, устанавливаемой в частном доме, необходима прокладка вертикальных каналов. Чем больше их высота, тем лучше тяга. В связи с этим нежелательно обустраивать вентиляцию, у которой выходы ведут в стену. Они должны располагаться максимально близко друг к другу, что позволяет направить их в единую шахту. При этом вывод на крышу должен быть ближе к коньку, что является наивысшей точкой строения. В результате обеспечения максимальной высоты каналов удается добиться лучшей тяги.

При возведении кирпичных домов обустройство вентканалов производится в кладке несущих стен. Такой метод более практичен и выгоден, но он не может быть использован в отношении каркасных и деревянных домов. Нецелесообразно в подобных строениях возводить вентиляционные каналы из кирпича. Здесь в большей мере подойдут недорогие пластиковые трубы и патрубки, изготовленные из поливинилхлорида.

При определенных обстоятельствах можно обратить внимание на канализационные цилиндрические изделия из-за их низкой стоимости и высокой прочности.

В частном доме вентиляция должна обустраиваться таким образом, чтобы она была обшита и утеплена. Это исключает образование конденсата, который скапливается внутри канала. Желательно защитить выход вентиляции специальным колпаком от осадков.

Многоквартирные дома в основном сооружаются с учетом того, чтобы выводы вентиляции и канализации располагаются в одной шахте. Применительно к высотному зданию это довольно разумно, так как здесь нет проблем с тягой, чего нельзя сказать о частном доме. В этом случае можно столкнуться с таким эффектом, как обратная тяга, когда все неприятные запахи устремляются не наружу, а внутрь дома.

Решить эту проблему удается посредством установки на вытяжной трубе специального клапана, препятствующего обратной тяге. Минусом подобного устройства является тот факт, что образование наледи может привести к его блокировке.

Тяга на выходе

В большинстве случаев высота частного дома не превышает 5 м, что обеспечивает недостаточную силу тяги. Эта ситуация решается за счет подвода к вентканалу электропроводки и монтажа вентилятора. При отсутствии движения газов достаточно запустить тягу принудительно для придания потокам воздуха необходимой скорости.

Большинство бытовых вентиляторов ориентированы на 100-миллиметровую трубу в плане монтажа. И не каждый из них сможет обеспечить требуемую тягу, даже если технические характеристики, заявленные в паспорте, будут подходящими. Их предназначение заключается в обеспечении движения воздушных потоков по горизонтали, поэтому они оказываются неэффективными, когда возникает необходимость выталкивать воздух в вертикальном направлении.

Обеспечение притока

Для того чтобы создавался приток, используют оконные форточки или рассчитывают на микроциркуляцию. Такой способ вполне оправдан в летний период, но не зимой, что объясняет причину встраивания специальных проветривателей. В результате воздух попадает сначала в систему вентиляционных каналов, где происходит отбор тепла. Проветриватели – это эффективные устройства, которые создают условия для повышения температуры воздуха. Это гарантированно исключает такое явление, как холодный пол.

При строительстве дома проще оснастить его стеновыми клапанами, способными перекрывать вентканалы. С их помощью нельзя повысить температуру воздуха, но подобные элементы можно разместить недалеко от батареи, что избавит от необходимости изменять конструкцию оконных рам.

Отопительное оборудование в виде печей, котлов и каминов отличается тем, что активно потребляет кислород. Когда тот же теплогенератор является частью уже существующей коаксиальной системы газоотвода, нет необходимости отдельно обустраивать вентиляцию. В противном случае следует увеличить число приточных клапанов.

Применительно к камину лучше монтировать отдельный канал, идущий с улицы, вывод которого осуществляется под зону горения. Это служит причиной уменьшения объемов отбора кислорода и разогрева приходящего воздуха, а процесс горения дров в камине становится более активным за счет притока кислорода с улицы.

Как создать принудительную вентиляцию

Климатические условия России требуют соответствующим образом относиться к организации процесса отопления, что предусматривает отказ от естественной вентиляции, по крайней мере, в некоторых регионах страны. В связи с этим возникает необходимость обустройства принудительного воздухообмена вне зависимости от варианта его реализации: централизованный или локальный.

Централизованная вентиляция

Обращаясь к услугам проектирования по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения. Зачастую проектировщики стараются снизить свои расходы и предлагают варианты, когда в одну точку сводятся системы металлических труб, идущие от так называемых грязных помещений (кухни, гаража и т. д.), с установкой одного мощного вентилятора, который обеспечивает отвод воздуха наружу.

Такая схема мало чем отличается от системы, характеризуемой как естественная, так как в данном случае приток смеси газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта удается добиться путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, что будет значительно дешевле.

Правильно оборудованная принудительная система воздухообмена – это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выброс наружу, рекуператор, устройство для подогрева и автоматику. Такая система создает условия, когда процессы поступления и вывода воздуха происходят принудительно.

В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его помощью нагревается входящий воздух, а это экономия на отоплении дома. По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.

В результате происходит теплообмен, когда энергия теплого потока передается холодному, обеспечивая экономию тепла от 20 до 50%. В летний период этот аппарат отключается.

После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.

Локальная вентиляция принудительного типа

Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:

• высокая стоимость оборудования;
• потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
• необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.

В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.

Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.

В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.

Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.

Устройство вентиляции помещений необходимо для организации постоянного обновления воздуха. Это особенно важно, если в доме присутствуют газопламенные приборы - отопительные котлы, водогрейные колонки и кухонные плиты. Приступая к оборудованию вентиляционных устройств, нужно внимательно изучить правила их обустройства и чётко им следовать при проектировании и монтаже.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности - до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

• в пристроенных к жилому дому помещениях;
• в отдельных строениях;
• на чердаках;
• в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Как устроить вентиляцию газовой котельной в частном доме

Существуют и применяются несколько видов вентиляции для помещений с газовыми котлами:

• приточная;
• вытяжная;
• приточно-вытяжная;
• естественная.

Ни один из перечисленных видов практически не применяется обособленно. Наиболее эффективными способами вентиляции являются комбинации указанных методов в различных сочетаниях.

Естественная приточная вентиляция

Это самый распространённый и обязательный способ подачи свежего воздуха в помещение котельной.

В схеме приточной естественной вентиляции воздух поступает через входные отверстия внизу помещения и удаляется через верхние вытяжные каналы за счёт естестенной циркуляции

Изготовление вентиляционного канала производится следующим образом:

Выбирая место для установки вентиляционного канала, следует учитывать то обстоятельство, что его выход должен находиться на расстоянии не менее метра от котла, тогда холодный воздух из него не будет влиять на работу агрегата. Конечно, современная автоматика легко справится с таким обстоятельством, но нет необходимости без нужды её перегружать.

Следует учитывать влияние на работу вентиляционного канала внешних условий, включая погоду, но одно его преимущество неоспоримо - он будет работать независимо от электросети, обеспечивая постоянное поступление воздуха извне.

Видео: как сделать вентканал для котельной

Принудительная вытяжная вентиляция

Комбинированные приточно-вытяжные системы с широкими возможностями регулировки состоят из вентиляторов, фильтров и калориферов. По сути - это климатические системы. Учитывая, что современные котлы укомплектованы различными регуляторами, которые в автоматическом режиме управляют его работой в зависимости от микроклимата в котельной, применение таких вентиляционных устройств обеспечивает оптимальную работу отопительного агрегата и способствует значительной экономии топлива.

Системы приточной вентиляции подают и отбирают воздух за счёт работы вентиляторов, установленных в проложенных каналах

В нашей следующей статье представлена подробная инструкция по монтажу приточно-вытяжной вентиляции с расчётами: .

Канальные и свободные вентиляционные системы

Одной из характеристик для классификации систем вентиляции являются их конструктивные особенности и способ перемещения воздуха.

Канальная система вентиляции предусматривает создание или использование специально выполненных воздуховодов, обусловленных проектом здания. При этом используются различные ниши, монтажное пространство подвесного потолка, вентиляционные шахты. В местах, где в конструкции здания не предусмотрены такие элементы, вентканалы прокладывают непосредственно по стенам и маскируют деталями отделки помещения.

Канальная система вентиляции предполагает прокладку приточных и вытяжных воздуховодов

Нужно отметить, что вентиляция здания не может рассматриваться только для обособленного помещения, пусть даже такого специфического, как котельная. Все воздушные потоки сводятся в единую систему и удаляются из дома принудительным или естественным образом. Газовое оборудование может быть использовано в помещении кухни (плита), ванной комнаты (газовая колонка), гостиной (газовый камин). Принципы воздухообмена во всех этих объектах подчиняются одним и тем же требованиям.

Основным средством транспортировки воздуха являются трубы. Наиболее популярны:

• прямоугольные изделия из оцинкованной стали. Они удобны в монтаже, всегда обеспечены комплектующими элементами - углами, отводами и т. д.;
• трубы алюминиевые гофрированные. Практически не требуют дополнительных фитингов, поскольку сами по себе являются гибкими изделиями. Достаточно удобны в работе;
• воздуховоды пластиковые прямоугольного и круглого сечения.

Все упомянутые изделия могут быть дооснащены декоративными решётками воздухозаборников, шиберами, соединительными элементами. Благодаря их применению монтаж воздухопровода стал простым и доступным для выполнения собственными руками даже без соответствующей квалификации.

Небольшие размеры и вес элементов воздуховодов и наличие всех необходимых крепёжных и соединительных изделий позволяет построить вентканал любой конфигурации своими руками

Порядок выполнения монтажа приточно-вытяжной вентиляции в котельной своими руками:

Видео: какие трубы использовать для вентиляции

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
2. Скорость потока массы воздуха (не менее 1 м/с).
3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 - H) x 1,25 x n, где:

• V - объём воздуха для сгорания топлива;
• L - длина помещения;

• S - ширина помещения;

• H - высота помещения;

• n - частота смены воздуха в котельной, равная 3.


Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Диаметр воздуховода, мм	Расход воздуха в м 3 /час при скорости в м/с
	1	2	3	4	5	6	7	8
100	28,3	56,5	84,8	113	141	170	198	226
125	44,2	88,3	132	177	221	265	309	353
140	55,4	111	166	222	277	332	388	443
160	72,3	45	217	289	362	434	506	579
180	91,6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Видео: расчёт воздухообмена в котельной

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Вам также может быть полезен материал о паспортизации вентиляционных систем:

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

• возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
• те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
• снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
• появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания. Успехов вам!

Воздуховод для газового котла в частном доме, часто путают с дымоходом. На самом деле это две разные системы. В случае с дымоходом требуется идеальная герметичность – небольшая утечка продуктов сгорания может привести к летальному исходу. Лучше, если под него устраивается специальный канал, но в определенных случаях возможно устройство одной вентиляционной шахты. При этом поступление вредных веществ в вентшахту с разных приборов должно осуществляться не на одном уровне, а с разных точек. При этом опираться следует на СНиП 2.04.14-88.

Естественная и принудительная вентиляция

Вентканал и дымоход — это не одно и то же

Желательно, чтобы в частном доме было отведено специальное помещение под газовый котел. Такая комната называется котельной. В некоторых домах котел монтируется на кухне. В первом и во втором случае необходимо позаботиться о вентиляции. Циркуляция воздушных потоков может осуществляться естественным и принудительным путем.

Естественная вентиляция допускается, если мощность котла равна 30 кВт. Принцип работы основывается на разнице давлений внутри и снаружи дома. Воздух может поступать через форточки или двери. Такою вентиляцию принято называть неорганизованной. В случае естественной вентиляции с организованным побуждением, монтируются приточно вытяжные каналы с регулируемыми заслонками. Для лучшей тяги можно систему вентиляции оборудовать дефлектором.

Важно! В помещении с газовым котлом система вентиляции позволяет не только обеспечить дом свежим воздухом, но и способствует выведению избыточного тепла от труб и газового котла.

При естественной вентиляции в помещении котельной необходимо позаботиться о монтаже приточных и вытяжных вентканалов. Для этого в стене выпиливается отверстие диаметром сечения 100, 150 мм, в него вставляется воздуховод – часть пластиковой трубы. Все щели тщательно задуваются монтажной пеной. Вентиляционная труба оборудуется сеткой или решеткой, которая не позволяет проникнуть в дом вредителям или пыли.

Обратный клапан поможет обезопасить помещение от возврата воздуха. Вытяжная труба монтируется над котлом, так как продукты сгорания имеют свойство подниматься вверх. Приточный вентканал для газового котла в частном доме монтируется в нижней части котельной, чтобы приточный воздух попадал прямиком в камеру сгорания.

Принудительная вентиляция

Принудительная вентиляция устанавливается тогда, когда нет возможности сделать естественную вентиляцию. Такой вариант позволяет механическим путем регулировать приток и отток воздуха. При принудительной вентиляции используются вентиляторы. Чаще всего монтируют канальные устройства. Они подбираются в зависимости от диаметра сечения воздуховода.

Вытяжная принудительная вентиляция — более безопасный вариант в котельной

Если котельная оборудована напольным газовым котлом, механические устройства подбираются с 30% запасом от их максимальной нагрузки. Производительность оборудования зависит от длины вентиляционных каналов и их изгибов, а также диаметра сечения труб. Чтобы более точно это сделать, необходимо, как минимум воспользоваться формулой для расчета воздухообмена:

L – максимальная производительность оборудования выражается в м3/1 час

V – объем вентилируемого помещения. Его можно найти, если умножить площадь на высоту (V = S x h).

K – величина, которая указывает норму воздухообмена индивидуально для каждого помещения. Зная все эти показатели, можно без труда подобрать вентилятор с необходимой мощностью. Есть и более простой вариант выполнения расчетов – у нас на сайте.

Приточный воздух при желании может подогреваться или охлаждаться. Есть варианты обустройства котельных системой кондиционирования. В воздуховоды лучше монтировать вентиляторы в металлических корпусах.

Систему принудительной вентиляции можно оборудовать автоматикой. Например, при включении котла одновременно будут включаться вентиляторы. Важно помнить, что согласно нормам СНиП полное обновление воздуха в котельной должно производиться 3 раза за 1 час. Опираясь на эти требования, необходимо позаботиться о том, как сделать вентканал в частном доме для газового котла правильно.

Важно! Разумным вариантом будет комбинирование естественной и приточной вентиляции. В случае отключения электроэнергии, циркуляция воздуха сможет производиться естественным путем.

Расчет вентиляции в котельной

Для этого необходимо знать объем котельной, зависимость высоты потолка от коэффициента увеличения кратности воздухообмена. Скорость приточного воздуха должна составлять не меньше 1 м/с. Зная эти характеристики можно рассчитать необходимые размеры воздуховода, подобрать диаметр сечения вентканала на выведение и приток воздушного потока.

Параметры воздуховодов

Диаметр, мм	Расход воздуха в м3/час при скорости в м/с
	1 м/с	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с	7 м/с	8 м/с
100	28.3	56.5	84.8	113	141	170	198	226
125	44.2	88.3	132	177	221	265	309	353
140	55.4	111	166	222	277	332	388	443
160	72.3	145	217	289	362	434	506	579
180	91.6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413
280	222	443	665	886	1108	1329	1551	1772
315	280	561	841	1122	1402	1682	1963	2243
355	356	712	1068	1425	1781	2137	2493	2849
400	452	904	1356	1809	2261	2713	3165	3617
450	572	1145	1717	2289	2861	3434	4006	4578
500	707	1413	2120	2826	3533	4239	5946	5652

Почему выбирают металлические воздуховоды

Необходимо определиться не только с диаметром сечения, но и с материалом из которого состоит вентиляционная труба. Воздуховоды бывают:

• металлические;
• металлопластиковые;
• неметаллические.

Для вентиляции котельной лучше использовать вентканалы из металла. Они соответствуют всем требованиям пожаробезопасности. Такие трубы бывают алюминиевые, стальные или оцинкованные. Главное требование к таким вентканалам – это устойчивость к коррозии.

Воздуховоды из металла могут выдерживать нагрузку как статическую, так и ударную. Поэтому риск разрушения вентиляционной конструкции минимальный. Некоторые трубы обладают гибкостью, поэтому их можно согнуть своими руками под любым углом. Высокая конструкционная прочность – позволяет выдерживать максимальное внутреннее давление.

Недостатком труб из металла является только то, что они не выдерживают воздействия конденсата и со временем покрываются ржавчиной. Только 2 вида металла безусловно устойчивы к воздействию влаги – это алюминий и нержавеющая сталь. При монтаже таких труб необходимо позаботиться и о крепежах. Подобрать такие, которые смогут выдержать нагрузку. Поэтому процесс монтажа может затянуться. Цена на такие трубы также выше, чем на воздуховоды из других материалов.

Проверка работы вентиляционной системы

Проверить работу вентиляции можно самостоятельно. Для этого достаточно поднести к вентканалу кусочек тетрадного листа или салфетку. Если тяга есть, значит, лист зафиксируется у решетки. Если этого не происходит, то возможно были, допущены ошибки в расчете или не соблюдались требования при монтаже систем воздухообмена. Хотя причиной может служить и засорение воздуховодов.

Если котел стоит на кухне с межкомнатной дверью без специальной щели внизу, а вентканалы на приток и отток воздуха смонтированы в разных комнатах, то при закрытых дверях тяги не будет. Чтобы избежать застоя воздуха в практике используют пластиковые дверные вентиляционные решетки. Они могут быть круглой или прямоугольной формы. В зависимости от материала, цена при покупке может быть разной.

Именно от вентиляции зависит безопасная работа отопительного прибора. Поэтому стоит с полной серьезностью отнестись к проектированию и выбору типа вентиляции. Сделать правильные расчеты и монтаж. Если знаний и опыта недостаточно, то лучше прибегнуть к услугам специалистов. Важно, чтобы площадь помещения соответствовала установленному оборудованию. Пол в котельной должен быть сделан из негорючих материалов. Лучше всего использовать цементную стяжку.
