Установка вентиляции в ванной и туалете своими руками. Принудительная вентиляция в ванной комнате и туалете Какая вентиляция должна быть в ванной

Вытяжка в ванной комнате и туалете должна быть подобрана и смонтирована так, чтобы был интенсивный приток свежего воздуха. Такая вентиляционная система позволит избавиться от в санузле, а также плесени и грибка, возникающих вследствие избыточной влажности.

В данной статье мы поговорим о типах вентиляции для ванной комнаты и туалета, выборе вытяжки для совмещенного санузла, которая может служить также хорошим элементом , об ее правильной установке и функционировании.

Вытяжка в ванной комнате имеет очень простое устройство – по сути, это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора.

Несмотря на такую простую конструкцию, работает она отлично, а главное, справляется с возложенными на нее обязанностями на все 100 %.

Раз уж мы пришли к выводу, что вытяжка является ничем иным, как вентиляцией, то следует разобраться с принципом ее работы. Практически во всех домах она функционирует по приточно-вытяжному способу.

Если вдруг не найдете второй вентиляционный канал, который дает приток свежего воздуха, знайте, что он обеспечивается за счет проветривания квартиры или дома в целом. Вот почему в некоторых ситуациях канал, предназначенный для отвода отработанного воздуха из помещения в ванной комнате, может работать как приток.

Такое положение дел является признаком полностью или частично забитых воздуховодов. Это часто случается в многоквартирных домах, а в частных строениях такой эффект практически не встречается. Именно по этой же причине большинство людей, проживающих в высотках, оборудуют свои ванные комнаты принудительной системой отвода отработанного воздуха.

Говоря проще, если вентиляционные каналы чистые на все 100 %, то нужды в вытяжке для туалета и ванной нет – проветривание и удаление излишков влаги осуществляется за счет естественной конвекции воздуха.

Кстати, одной из причин некачественной вентиляции являются металлопластиковые окна, которые напрочь устраняют эффект щелевого проветривания, на который и рассчитывалась в большей степени вентиляция в старых домах.

С устройством вроде бы разобрались, теперь дело за сердцем вентиляционной системы для ванной или туалета. Вентилятор – именно на него возлагаются все проблемы старых и забитых вентиляционных каналов. Устройство это неоднозначное и может отличаться некоторыми конструктивными элементами, на которые нельзя не обращать внимания.

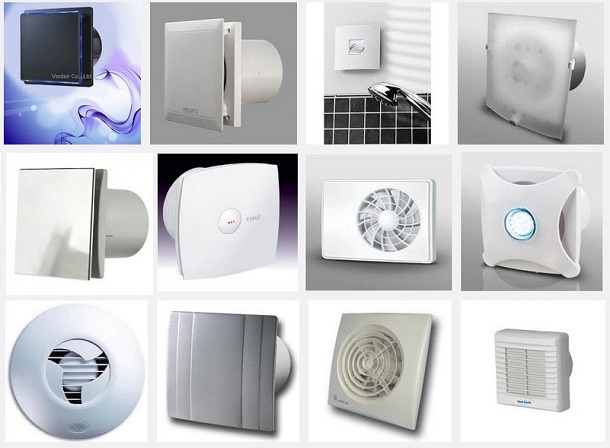

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

Кроме того, оба вида вытяжек для ванной комнаты могут оснащаться дополнительными опциями.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая , который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Вытяжка в санузле

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше - 50 куб. м/час. Эти нормы – минимальные.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае обмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла.

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений. Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью .

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

• Естественная вытяжка.

Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами.

Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

Очень часто, особенно в многоквартирных домах старых построек, вентиляционные каналы бывают засорены или забиты вследствие разрушения вентиляционных оголовков на крыше зданий. В таком случае естественная вытяжка в ванных комнатах не работает.

Естественные вентиляционные системы отличаются дешевизной, простотой установки и обслуживания, отсутствием необходимости в энергоснабжении.

Естественная вытяжка в ванной комнате и туалете - простое и экономичное решение проблемы вентиляции при наличии хорошей тяги. Вместе с этим, нельзя не оставить без внимания и ее недостатки:

1. нестабильную работу в жаркую погоду, при которой отсутствует требуемый перепад температур;
2. высокую чувствительность к засорению вентканалов.

• Механическая вытяжка.

Система такой вытяжки функционирует за счет работы вентиляторов, принудительно удаляющих загрязненный поток воздуха в отводящие вентканалы. Установку такой вентиляции можно сделать в любой момент, в то время, как каналы естественной вентиляции закладываются на этапе строительных работ.

Принудительные вытяжки в ванной комнате и туалете устанавливаются в следующих случаях:

1. отсутствие или слабое функционирование естественного воздухообмена;
2. перепланировка ванной комнаты или совмещение ее с туалетом, когда часть вентканалов убирается;
3. установка электрооборудования, способствующего увеличению образования пара, объем которого полностью не выводится естественной вытяжкой;
4. помещение имеет маленькие размеры - вытяжка в ванной комнате не успевает отвести количество влаги и пара, образующееся при принятии ванны или душа.

Недостаток принудительного вентилирования - потребность в электроэнергии и необходимость в прокладке провода к каждому вентилятору.

Проверка вентиляции

Проверить работу вытяжки в ванной комнате и туалете можно двумя простейшими способами без применения специального оборудования - с помощью свечи или листа бумаги.

Горящая свеча подносится к вентиляционному каналу - при работающей вентиляции пламя отклоняется, указывая направление потока воздуха. При отсутствии тяги пламя остается вертикальным.

Для проверки правильности работы вентиляционной системы можно воспользоваться советом специалистов. Для этого понадобится обычный бумажный лист, который прикладывается к вентиляционной решётке в ванной комнате или туалете и если он удерживается на ней за счёт потока воздуха, то с вытяжкой все в порядке.

В свою очередь, если бумага падает на пол, то нужно задуматься об установке вытяжного вентилятора.

Хочется отметить, что даже нормально функционирующая система не всегда справляется со своими обязанностями, так как она работает за счёт разницы температур внутри квартиры и на улице.

Очень часто в летний период года, когда снаружи помещения очень жарко естественная вентиляционная система становиться абсолютно бесполезной и не вытягивает неприятные ароматы из туалета.

Плохая работа вентиляции может быть также обусловлена и недостаточным притоком свежего воздуха. Такая проблема характерна для домов старой постройки после установки пластиковых окон. Для ее решения следует устанавливать окна с проветривателями.

Как не ошибиться с выбором вытяжного устройства

При плохой циркуляции воздуха в ванной или туалете на потолке и стенах скапливается влага, из-за которой конденсируются капли воды, образуется плесень и грибок. А из-за отсутствия окон, позволяющих, впустить свежий воздух с улицы, единственным правильным решением будет монтаж электрического вытяжного вентилятора для туалета или ванной.

При этом, покупая вытяжное устройство, нужно исходить из следующих критериев:

• общая площадь туалета или ванной комнаты, задействованных для вентиляции;
• количество жильцов, пользующихся санузлом.

С целью экономии электричества лучше выбирать вытяжные устройства со встроенным регулятором мощности и предусмотренной функцией отключения прибора от электросети в случае возникновения такой необходимости. Чтобы купить вытяжное устройство, максимально соответствующее конкретно взятому помещению, нужно разбираться в его основных характеристиках.

Производительность вытяжного устройства – один из самых важных параметров. Если обустраивается вытяжная система, проходящая из туалета через ванную комнату, значит, она будет обрабатывать достаточно большие объёмы воздуха и стандартные вентиляторы для вытяжки в туалете с очень низким уровнем КПД не справятся с поставленной перед ними задачей.

Безопасность прибора ­– электровытяжка для туалета или ванной должна соответствовать всем нормативным параметрам безопасности и находится в герметическом корпусе. Пары и влага зачастую скапливаются на потолке, поэтому даже вытяжки, размещаемые на потолочной поверхности, должны быть защищены от воздействия подобных внешних факторов.

Из-за того, что большинство многоэтажных домов обустроены общим для нескольких квартир вытяжным каналом, при приобретении вентиляционного устройства нужно выбирать системы, оснащённые, обратным клапаном.

В первую очередь - это обусловлено тем, что отработанный воздух, насыщенный неприятными ароматами из вентиляционного канала, может проникнуть обратно в помещение. Помимо этого обратный клапан защищает помещение от проникновения в него пыли, пуха и другой грязи с улицы.

Прежде чем приступать к монтажу вентиляционной системы в ванной или туалете, нужно определиться с местом расположения вытяжного вентилятора. Конструкция вытяжки должна размещаться напротив двери в верхней части стены или на потолке.

При этом нужно побеспокоиться о наличии электропроводки, конечно же, если вентилятор не снабжён аккумулятором. После выбора удобного места можно переходить к монтажу, в процессе которого специалисты советуют придерживаться следующих рекомендаций.

1. Монтировать вентиляцию для ванной или туалета лучше в процессе ремонта в квартире.
2. Подключать вентилятор лучше от .
3. Проводку, идущую к вентилятору можно спрятать в штробах.
4. Чтобы значительно упростить процесс установки и защитить вентилятор от внешних воздействий, в отверстие в стене, вставляют пластиковую трубу, которая с лёгкостью закрепляется цементным раствором. Но пред этим нужно произвести подключение устройства.
5. Если высота потолка в ванной или туалете достаточная, то можно использовать более функциональную, хотя и сложную вентиляционную конструкцию, сооружённую с помощью пластиковых коробов, закрепив само устройство непосредственно над унитазом.
6. В процессе подключения вытяжного устройства важно детально изучить инструкцию, прилагаемую в комплекте с вентилятором, чтобы правильно подключить его к электросети.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой. Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием таймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел.

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:
1. пластиковые круглого или прямоугольного сечения;
2. жесткие или мягкие из гофрированного металла;
3. металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Приведем пример самостоятельного монтажа вытяжки, когда в помещении предусмотрен вентканал:

• проверяем работоспособность вентиляционной шахты;
• если канал забит, прочищаем его своими руками, если площадь отверстия не вмещает габариты устройства, аккуратно с помощью зубила и молотка, увеличиваем его до нужных размеров;
• убираем с вентилятора внешнюю решетку, вставляем прибор в отверстие вентканала и крепим с помощью саморезов или жидких гвоздей;
• следим за тем, чтобы устройство плотно располагалось в отверстии вентиляционного канала;
• накрываем решеткой и с помощью герметика заделываем стыки между внешней решеткой и стеной;
• подсоединяем провода к электросети;
• из эстетичных соображений, лучше подобрать соответствующий стилю ванной комнаты дизайн решетки.

Установив вытяжку в ванной комнате или санузле, вы предотвратите образование конденсата на стенах и металлических поверхностях смесителей, устраните неприятные запахи - воздух в ванной будет чистым, а помещение сухим.

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд ошибок, которые встречаются чаще всего:
1. Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
2. Нарушена герметичность соединений вентканала.
3. Вентиляторы установлены с ошибками и шумят слишком сильно.
4. Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты. Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты. Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:
• вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
• большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
• наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

В ванной комнате и туалете сильнее, чем в других помещениях, образуется конденсат, появляются неприятные запахи. Поэтому здесь обустройство правильной вентиляции крайне необходимо. Качественная вытяжка способствует нормализации микроклимата внутри помещения, обеспечивает его соответствие санитарно-гигиеническим нормам и требованиям.

Вентиляция в ванной комнате и туалете позволяет избежать появления сырости и грибка. Это способствует нормальному самочувствию людей, проживающих в доме. Отделка, сантехника, мебель, которая находится в таких помещениях, прослужит гораздо дольше. Всю работу можно сделать самостоятельно. Для этого необходимо ознакомиться с существующими правилами создания вентиляции в туалете и ванной комнате.

Требования к вентиляции

Правильная вентиляция в ванной комнате и туалете является одним из важных факторов, которые позволяют полноценно эксплуатировать помещение. Она так же важна, как отопление, освещение и водоснабжение. От качества обустроенной вентиляции зависит соответствие кислородной среды внутри жилища существующим требованиям.

Ванная комната и туалет являются закрытыми, плохо вентилируемыми помещениями. Здесь существует повышенная вероятность размножения болезнетворных бактерий и грибков. СНиП устанавливает показатели воздухообмена. Его интенсивность в час должна составлять для ванной комнаты 25 м³. Приток воздуха в час для санузла совмещенного типа должен равняться 50 м³.

Чтобы проверить работу вытяжки, необходимо поднести к вентиляционной решетке горящую спичку. Если пламя не будет втягиваться каналом, значит, вентиляция в ванной комнате и туалете не функционирует. В многоэтажных домах старого образца такая картина наблюдается из-за засорения канала. Если же в новом доме определяется подобная проблема, значит, система была спроектирована неправильно.

Лучшим решением проблемы станет обустройство новой принудительной вентиляции. Такая система имеет массу преимуществ перед пассивной вытяжкой. Она способна быстро решить проблему сырости и появления грибка, неприятного запаха в подобных помещениях.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются. Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы. Поэтому принудительная вытяжка сегодня является предпочтительнее.

Типы вентиляции

Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями. Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту. Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

Тип вентилятора

Принудительная вентиляция в ванной комнате и туалете предполагает применять дополнительное оборудование. Оно может различаться по способу установки и конструкции. Вентиляторы обеспечивают достаточную скорость воздухообмена для совмещенного и раздельного санузла.

По способу установки различают оборудование радиального и канального типа. В первом случае вентилятор монтируется на выходе шахты. Его корпус имеет эстетичный корпус. Канальные разновидности устанавливаются непосредственно в самой шахте.

По типу конструкции выделяют диаметральный, осевой, центробежный и центробежно-осевой вентилятор. В первом варианте изделие обладает барабанным типом рабочего колеса. Такая конструкция имеет небольшой показатель КПД. Осевой вентилятор нагнетает воздушный поток при помощи лопастей. Такое оборудование применимо для бесканальной вентиляции.

Центробежный вентилятор обладает спиральным корпусом. Это наиболее производительное, но и самое шумное оборудование. Наиболее высокими эксплуатационными показателями обладает центробежно-осевой вентилятор. Он компактен, производителен и обладает небольшим уровнем шума. Сегодня в продаже появилось оборудование, в котором встроены датчики влажности, таймером. Это позволяет выполнять вентилирование помещения максимально качественно.

Вентиляционный канал

Существуют определенные требования, как сделать (вентиляция в ванной комнате и туалете своими руками должна выполняться с высокой точностью) правильную систему. Их обязательно нужно рассмотреть перед началом работы.

Вентиляционный канал в частном доме работает просто. Он присоединяется к специальному оборудованию или выводится на крышу. Это несложная работа. Создание проекта требуется совершить еще на этапе подготовки к возведению постройки.

Самая качественная вентиляция получается в домах из натуральной древесины. Это объясняется способностью материала «дышать». В этом случае будет достаточно обустроить естественную вентиляцию. Постройка из бревна и бруса считается не только красивой, но и практичной.

Владельцам квартир в многоэтажных домах требуется уделить обустройству вентиляции больше времени и внимания. Все квартиры в подъезде сообщаются с общей шахтой, по которой воздух выходит из дома на улицу. Если, например, ванна и туалет - одна комната (нет вентиляции принудительной), по нормам СНиП требуется воздухообмен в час в количестве 50 м³. Чем выше находится квартира в доме, тем больше вероятность соответствия этого показателя установленному уровню.

Со временем каналы в многоквартирных домах засоряются. Если их долгое время не чистили, воздухообмен при естественной вентиляции затрудняется. Чем ниже находится квартира в доме, тем хуже происходит вытяжка. В этом случае установка принудительной вентиляции просто необходима.

Мощность вентилятора

Чтобы понять, как сделать (вентиляция в ванной комнате и туалете принудительного типа - один из возможных вариантов в этом случае) вытяжку в санузле, следует рассмотреть основные требования к созданию подобной системы. В этом случае предполагается установка электрического малогабаритного вентилятора. Это устройство должно быть безопасным. Оно не должно выйти из строя при попадании на элементы конструкции пара или воды. Также следует уделить внимание уровню шума вентилятора. Он не должен раздражать хозяев дома.

Особое внимание уделяется выбору мощности оборудования. На этот показатель влияют габариты санузла и количество постоянно проживающих в доме людей. Для расчетов необходимо просчитать площадь ванной комнаты и туалета. Далее, полученный результат умножают на 6, если количество пользователей не превышает 3 человек. Если в семье 4 и больше человек, значит, габариты санузла умножают на 8. Полученный результат и будет оптимальной мощностью вентилятора.

Правила установки вентилятора

Вентиляция в ванной комнате и туалете, установка которой выполняется своими руками, требует правильного монтажа всех элементов системы. Существует несколько требований к расположению оборудования в помещении.

Вентиляционный канал должен находиться на максимальной высоте, желательно под потолком. Также он должен располагаться как можно дальше от источника притока воздуха в санузле. Если это требование не будет выполнено, будет проветриваться только часть помещения.

Для принудительной вентиляции важно установить вентилятор подальше от источника воды. Это предотвратит случайное попадание в него брызг.

Если вентиляции в помещении нет, а вытяжной канал находится в соседнем помещении, придется предусмотреть монтаж дополнительных коробов и трубопроводов. Бывают жесткие пластиковые и подвижные гофрированные конструкции.

Способы монтажа

Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов. Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.

Случается, что шахта вентиляционного канала расположена за стеной в туалете. Если он отделен от ванной комнаты перегородкой, через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.

Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.

Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к прочистке канала шахты. Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю. Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще. Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

Монтаж вентилятора

Вентиляция в ванной комнате и туалете своими руками монтируется просто. Сначала к оборудованию принудительного типа системы подводится электрический провод. Его выбирают в соответствии с выбранной мощностью вентилятора. Также подобные проводники должны обладать высоким классом изоляции.

Вентилятор устанавливается в подготовленное для него место. Он крепится при помощи саморезов. Сетку также устанавливают при помощи специального крепежного материала. Это позволит со временем открутить решетку и прочистить ее от загрязнения.

Если обустраивается дополнительный вентиляционный канал внутри помещения, можно зашить трубы под потолком гипсокартоном. Так внешний вид помещения будет эстетичным.

Рассмотрев, что собой представляет вентиляция в ванной комнате и туалете, а также правила ее монтажа, каждый хозяин квартиры или частного дома сможет создать полноценную систему в санузле самостоятельно.

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для вентсистем с естественной циркуляцией — до 1 м 3 /ч, для механических — от 3 до 5 м 3 /ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м 3 /ч понадобится:

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола. Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м 3 /ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м 3 /ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м 3 /ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

• Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.
• Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том,

  Вентиляция в ванной в частном доме

  Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.



  Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх. По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.



  Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.



  В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

  Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел - это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Рассмотрим варианты вентиляция для ванной и туалета. Она разделяется на вытяжную, приточную и комбинированную. В вытяжной схеме предусмотрено присутствие канала, выводящего из помещения воздух, который содержит повышенное количество влаги. Конструкция приточной вентиляции способна максимизировать давление в помещении, оттеснять теплый и влажный пар и производить захват атмосферного воздуха. Комбинированное устройство позволяет совместить забор воздуха с улицы и выводящий вентиляционный канал. Стандартная схема вентиляции, использующаяся при оснащении квартир в типовых многоэтажках – вытяжная.

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке и к появлению коррозии на металлических деталях сантехники.

По степени механизации различаются следующие типы вентиляционной системы:

• Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
• Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

• Вытяжная схема

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

• Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

• Вытяжная принудительная схема

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

• Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток – при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

1. Внешняя воздухозаборная решетка

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

1. Внутренняя решетка

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

1. Воздуховод

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

1. Вентилятор

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

1. Осушитель воздуха

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении . То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

В нормах СНиП регламентируется два параметра вентиляционных систем:

• интенсивность воздухообмена – объем транспортируемого воздуха;
• кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

• На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
• По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

• Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

• Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

• В промежуток между краем отверстия и трубой наносим монтажную пену;
• С внутренней стороны на торец трубы крепится решетка;
• С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

• На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

• От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
• В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения – это вероятность образования сквозняка на пути воздушных потоков.

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит – он более чем достаточный.

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Кстати воздуховоды, особенно если они старые, имеют обыкновение засоряться. Поэтому описанную выше проверку нужно выполнять ежегодно. Если интенсивность циркуляции воздуха ослабла, самое время проинспектировать воздуховод и выполнить его очистку.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

Качественная вентиляция в ванной комнате и туалете – неотъемлемый элемент комфорта и чистоты данных помещений. В отличие от других комнат, к ним выдвигаются повышенные требования удобства и аккуратности.

Целевое назначение таких санитарных помещений подразумевает необходимость постоянно поддерживать чистоту, близкую к идеальной. Система вентиляции играет в этом процессе одну из ведущих ролей.

Чистота и свежесть воздуха – это неоспоримое условие комфортного пребывания в помещении. Но если в жилых комнатах это условие достаточно просто соблюдать при помощи проветривания через окна, то в туалете и ванной с ним имеются некоторые сложности. Наличием достаточного оконного проема может похвастаться далеко не каждый санузел частного дома. Особенности расположения помещений в квартире крайне редко подразумевают наличие окна как такового.

Типовые многоквартирные постройки, как правило, «прячут» санитарную зону в «глухую» коробку маленькой площади с общим воздушным вентиляционным каналом. Он реализован как небольшое отверстие под потолком, работающее по естественному приточно-вытяжному принципу.

Последствия некачественной вентиляции

Санитарные помещения в многоквартирных домах, оборудованные окнами, – это в большинстве своём совместные санузлы в высотках нестандартного типа. Однако даже при наличии оконного проёма вентиляция в ванной и туалете может оказаться недостаточно интенсивной, что непременно вызовет дискомфорт жильцов и посетителей.

По факту, помещения, которые более всего нуждаются в качественной очистке от запахов и влаги, обладают самым затруднённым механизмом работы вытяжки. Кроме того, появление неприятных запахов – далеко не самая опасная проблема плохого проветривания санитарной зоны. Накапливаемые излишки влаги являются благоприятной средой для развития грибковой плесени и болезнетворных микроорганизмов.

Чтобы избежать нарушения гигиенических норм, рекомендуется своевременно выбрать для ванной и туалета подходящий тип вентиляции.

Также допускается усовершенствовать уже существующую вентиляцию – это можно сделать самостоятельно. Данная мера достаточно актуальна для типовых многоэтажек.

Два типа вентиляционных систем

Утверждение оптимального способа, как сделать вентиляцию в ванной и туалете, обычно сводится к выбору между двумя основными вариантами системы – естественным и принудительным. Каждый из них обладает своими достоинствами. Осуществлять сравнение вариантов следует, опираясь на текущую необходимость и эффективность налаженной в данный момент системы.

Сложностей с тем, как проверить вентиляцию в санитарных комнатах, практически не возникает. Если в помещении долгое время сохраняется неприятный запах, появляется ощущение застоявшегося, спертого воздуха, заметно повышается уровень влажности – это сигнал проверить состояние и эффективность отдушин. Появление грибка на стенах и влажного налета – прямое свидетельство необходимости срочной модернизации системы воздухообмена.
