1. Вентиляция

1.1 Общие сведенеия и назначение

Для жизнедеятельности человека большое значение имеет качество воздуха. От него зависит самочувствие, работоспособность и в конечном итоге здоровье человека. Качество воздуха определяется его химическим составом, физическими свойствами, а так же наличием в нем посторонних частиц. Современные условия жизни человека требуют эффективных искусственных средств оздоровления воздушной среды. Этой цели служит техника вентиляции.

Вообще вентиляцией (от лат. ventilatio – проветривание), согласно общепринятому определению, называют регулируемый воздухообмен в помещении, а также устройства, которые его создают. Назначением вентиляции является поддержание химического и физического состояния воздуха, удовлетворяющее гигиеническим требованиям, т. е. обеспечение определенных метеорологических параметров воздушной среды и чистоты воздуха. К факторам, вредное действие которых устраняется с помощью вентиляции, относятся: избыточная теплота (конвекционная, вызывающая повышение температуры воздуха, и лучистая); избыточные водяные пары – влага; газы и пары химических веществ общетоксичного или раздражающего действия; токсичная и нетоксичная пыль; радиоактивные вещества.

1.2 Общие требования и показатели микроклимата

Санитарные правила устанавливают гигиенические требования к показателям микроклимата жилых, общественных и рабочих мест производственных помещений с учетом интенсивности энерготратпроживающих и работающих, времени выполнения работы, периодов года и содержат требования к методам измерения и контроля микроклиматических условий.

Показатели микроклимата должны обеспечивать сохранение теплового баланса человека с окружающей средой и поддержание оптимального или допустимого теплового состояния организма. Показателями, характеризующими микроклимат в помещениях, являются:

Температура воздуха;

Температура поверхностей;

Относительная влажность воздуха;

Скорость движения воздуха;

Интенсивность теплового облучения.

Особое внимание уделяется к производственным помещениям. Оптимальные микроклиматические условия установлены по критериям оптимального теплового и функционального состояния человека. Они обеспечивают общее и локальное ощущение теплового комфорта пребывания в течение 8-часовой рабочей смены при минимальном напряжении механизмов терморегуляции, не вызывают отклонений в состоянии здоровья, создают предпосылки для высокого уровня работоспособности и являются предпочтительными на рабочих местах.

При проектировании, строительстве и эксплуатации производственных помещений руководствуются санитарными правилами нормами СанПиН 2.2.4.548-96 "Гигиенические требования к микроклимату производственных помещений".

Оптимальные величины показателей микроклимата необходимо соблюдать на рабочих местах производственных помещений, на которых выполняются работы операторского типа, связанные с нервно-эмоциональным напряжением (в кабинах, на пультах и постах управления технологическими процессами, в залах вычислительной техники и др.). Перечень других рабочих мест и видов работ, при которых должны обеспечиваться оптимальные величины микроклимата определяются Санитарными правилами по отдельным отраслям промышленности и другими документами, согласованными с органами Государственного санитарно-эпидемиологического надзора в установленном порядке.

При проектировании зданий и сооружений согласно СНиП 41-01-2003 следует предусматривать технические решения, обеспечивающие:

а) нормируемые метеорологические условия и чистоту воздуха в обслуживаемой зоне помещений жилых, общественных, а также административно-бытовых зданий предприятий;

б) нормируемые метеорологические условия и чистоту воздуха в рабочей зоне производственных, лабораторных и складских помещений в зданиях любого;

в) нормируемые уровни шума и вибраций от работы оборудования и систем теплоснабжения, отопления, вентиляции и кондиционирования, а также от внешних источников шума. Для систем аварийной вентиляции и систем противодымной защиты при работе или опробовании в помещениях, где установлено это оборудование, допускается шум не более 110 дБА, а при импульсном шуме - не более 125 дБА;

г) охрану атмосферного воздуха от вентиляционных выбросов вредных веществ;

д) ремонтопригодность систем отопления, вентиляции и кондиционирования

е) взрывопожаробезопасность систем отопления, вентиляции и кондиционирования.

1.3 Классификация систем вентиляции

При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т.п., их можно классифицировать по следующим характерным признакам: по способу создания давления для перемещения воздуха, по назначению, по зоне обслуживания и по конструктивному исполнению.

По способу перемещения удаляемого из помещений и подаваемого в помещения воздуха различают вентиляцию естественную (неорганизованную и организованную) и механическую (искусственную) .

Под неорганизованной естественной вентиляцией понимают воздухообмен в помещениях, происходящий под влиянием разности давлений наружного и внутреннего воздуха и действия ветра через неплотности ограждающих конструкций, а также при открывании форточек, фрамуг и дверей. Воздухообмен, происходящий так же под влиянием разности давлений наружного и внутреннего воздуха и действия ветра, но через специально устроенные в наружных ограждениях фрамуги, степень открытия которых с каждой стороны здания регулируется, является вентиляцией естественной, но организованной. Этот вид вентиляции называется аэрацией.

Механической или искусственной вентиляцией называется способ подачи воздуха в помещение или удаления из него с помощью вентилятора. Такой способ воздухообмена является более совершенным, так как воздух, подаваемый в помещение, может быть специально подготовленным в отношении его чистоты, температуры и влажности.

Вентиляцию с механическим побуждением (механическую вентиляцию) следует предусматривать:

а) если метеорологические условия и чистота воздуха не могут быть обеспечены вентиляцией с естественным побуждением (естественной вентиляцией);

б) для помещений и зон без естественного проветривания.

Системы механической вентиляции, автоматически поддерживающие в помещениях метеорологические условия на уровне заданных независимо от изменяющихся параметров внешней воздушной среды, называются системами кондиционирования воздуха.

По способу организации воздухообмена в помещениях вентиляция может быть общеобменной, местной (локализующей), смешанной, аварийной и противодымной . По назначению системы вентиляции подразделяются на приточные и вытяжные. Системы вентиляции, удаляющие загрязненный воздух из помещения, называются вытяжными . Системы вентиляции, обеспечивающие подачу в помещение наружного воздуха, подогреваемого в холодный период года, называются приточными . Вытяжные системы вентиляции в зависимости от места удаления вредных выделений, а приточные - от места подачи наружного воздуха подразделяются на общеобменные, местные и смешанные.

Общеобменная вентиляция предусматривается для создания одинаковых условий воздушной среды (температуры, влажности, чистоты воздуха и его подвижности) во всем помещении, главным образом в рабочей зоне. Когда какие-либо вредные вещества распространяются по всему объему помещения или нет возможности или нет возможности уловить их в местах выделения. Общеобменная вентиляция может быть как приточной , так и вытяжной , а чаще приоточно-вытяжной , обеспечивающей организованный приток и удаление воздуха.

При местной вытяжной вентиляции загрязненный воздух удаляется прямо из мест его загрязнения. Местная приточная вентиляция применяется в тех случаях, когда свежий воздух требуется лишь в определенных местах помещения (на рабочих местах). Примером такой вентиляции может служить воздушный душ – струя воздуха, направленная непосредственно на рабочее место.

Смешанные системы , применяемые главным образом в производственных помещениях, представляют собой комбинации общеобменной вентиляции с местной.

Аварийные вентиляционные установки, согласно СНиП 41-01-2003, предусматривают в помещениях, в которых возможно внезапное неожиданно выделение вредных веществ в количествах, значительно превышающих допустимые. Эти установки включают только в том случае, если необходимо быстро удалить вредные выделения.

Противодымная вентиляция предусматривается для обеспечения эвакуации людей из помещений здания в начальной стадии пожара.

Вопрос о том, какую из перечисленных систем вентиляции следует устраивать, решается в каждом отдельном случае в зависимости от назначения помещения, характера вредных выделений, возникающих в нем. И схемы движения воздушных потоков внутри здания.

Подробную информацию о технических решениях по применению видов вентиляции и о требованиях к проектированию систем вентиляции можно найти в СНиП 41-01-2003, п. 7.

1.4 Естественная вентиляция

Канальными системами естественной вентиляции называются системы, в которых подача наружного воздуха или удаление загрязненного осуществляется по специальным каналам, предусмотренных в конструкциях здания, или приставным воздуховодам. Воздух в этих системах перемещается вследствие разности давлений наружного и внутреннего воздуха.

Воздухообмен в помещениях – это одно из основных требований организации нормального микроклимата, который должен поддерживаться все время. Существуют нормативы этого параметра в зависимости от назначения комнат. В нормах заложено, сколько раз за определенный промежуток времени воздух должен поменяться полностью. К примеру, воздухообмен не должен быть меньше 12 м³/час. То есть, за один час из кухни должно быть выведено 12 м³ воздушной массы, и столько же должно зайти свежего воздуха. Все это может обеспечить вентиляционная система, которая закладывается в . В этой статье будем рассматривать виды вентиляции, преимущества и недостатки вентиляционных систем, а также в каких помещениях какие системы лучше устанавливать.

Из выше сказанного уже можно представить, что вентиляция – это совокупность специальных приспособлений, с помощью которых организуется воздухообмен. И даже проветривание тоже можно отнести к этой категории. Но давайте учитывать тот факт, что сам вопрос, что такое вентиляция, не может определить всю широту изучаемой нами темы. То есть, одной фразой, что это организация воздухообмена, не обойтись. Потому что это разноплановая инженерная сеть со своими специфичными нюансами и требованиями. Поэтому в первую очередь надо разобраться с классификацией систем вентиляции.

Классификация систем вентиляции

Итак, вентиляционные системы делятся по разным критериям:

• по способу движения воздуха: естественная вентиляция и искусственная;
• по назначению, то есть, где будет создаваться давление: на вытяжную и приточную;
• по зонированию на местную (локальную) и общеобменную.

Можно классифицировать и по конструктивным особенностям вентиляторов, но здесь этого делать лучше не надо. Потому что это уже классификация .

Сразу же надо оговориться, что в независимости от того, в каких помещениях или зданиях организовывается вентиляционная система, используемые в ее конструкции оборудование, устройства и материалы, а также схемы, будут одинаковыми. Но у каждой разновидности есть свои плюсы и минусы. Поэтому, учитывая их, и надо подбирать вентиляционную сеть под условия ее эксплуатации.

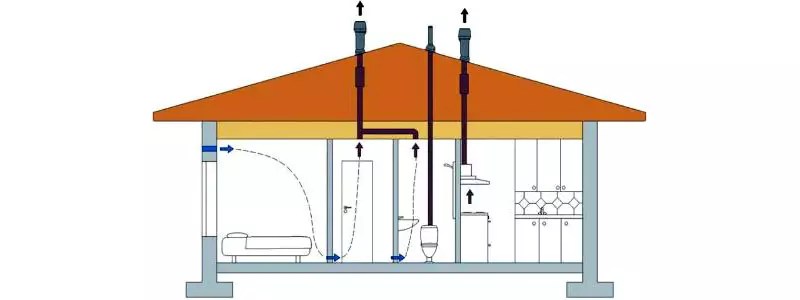

Естественная вентиляционная система

В основе естественной вентиляции заложены законы физики. Когда теплый воздух движется вверх, а холодный вниз. Поэтому в зданиях закладываются вертикальные каналы, по которым и происходит перемещения воздуха. Это хорошо видно на примере многоквартирных домов, в которых сооружаются вентшахты, пронизывающие здание от подвала до крыши. К этой шахте подсоединены каналы, соединяющиеся с квартирами.

Каналы обычно выводятся во влажных помещениях: кухня, ванная и туалет. Сами они не видны, но на стенах под потолком обязательно оставляются , как вход в канальную сеть. Именно через них отработанный воздух и будет удаляться на улицу. Но сама вентиляция только на одной вентшахте работать не будет, потому что по законам физики, сколько воздуха удалено, столько его должно войти.

Поэтому необходимо организовать приток воздушных масс. Раньше об это не задумывались, потому что и обеспечивали требуемый приток. Сегодня с установкой герметичных конструкций в виде пластиковых окон и герметичных дверей создалась проблема притока. А точнее, его полного отсутствия. А значит, воздухообмена в таких домах и квартирах нет.

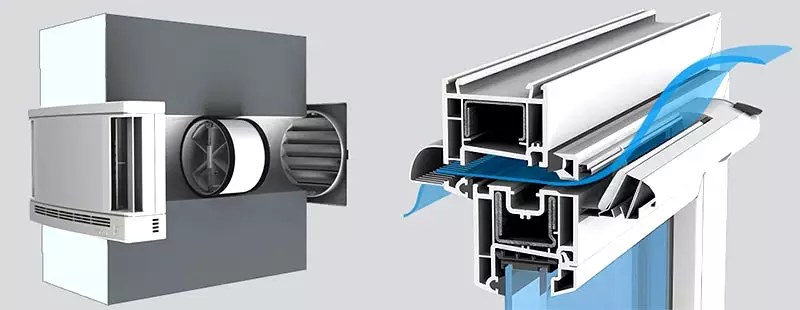

Инженерная мысль решила и эту проблему с разных позиций. К примеру, специальных приспособлений или с врезкой в стены канальных клапанов. Вариантов предлагается сегодня немало, все они действенны и эффективны.

Естественную вентиляцию в частном доме организовать проще. Особенно воздушными клапанами. Их два вида: приточные и вытяжные. Первые устанавливаются под подоконниками над , через них свежий воздух будет проникать в комнаты. Кстати, место выбрано специально, чтобы холодный воздух тут же обогревался от отопления. Вторые монтируются под потолком на противоположной стене от приточных моделей. Можно таким способом организовать переток воздушных масс. Это когда приточные клапаны устанавливаются в одном помещении, а вытяжные в другом.

Теперь что касается преимуществ и недостатков естественной вентиляции. У нее один большой плюс – минимальные затраты на сооружение и никаких затрат в эксплуатации. И один большой минус – полная зависимость от климатических условий. Если на улице температура выше температуры внутри дома, то законы физики начинают действовать в обратном направлении, то есть, с улицы в помещения. При сильном ветре вентиляция работает эффективнее, чем в безветрие.

Принудительная (механическая) система

Принудительная вентиляция в частном доме – это система, в которую устанавливается . Дополнительно могут быть использованы фильтры, нагревательные установки, и , с помощью которых повышается качество приточного воздуха. Все всем остальном это все та же трубная разводка по той же схеме, как и естественная.

Основные составляющие приточной и вытяжной вентиляции

Приточная и вытяжная вентиляции относятся к категории принудительных систем. Из названий становится понятным, где должен устанавливаться вентилятор. В первом случае на приточных каналах, во втором на вытяжных.

Приточная схема

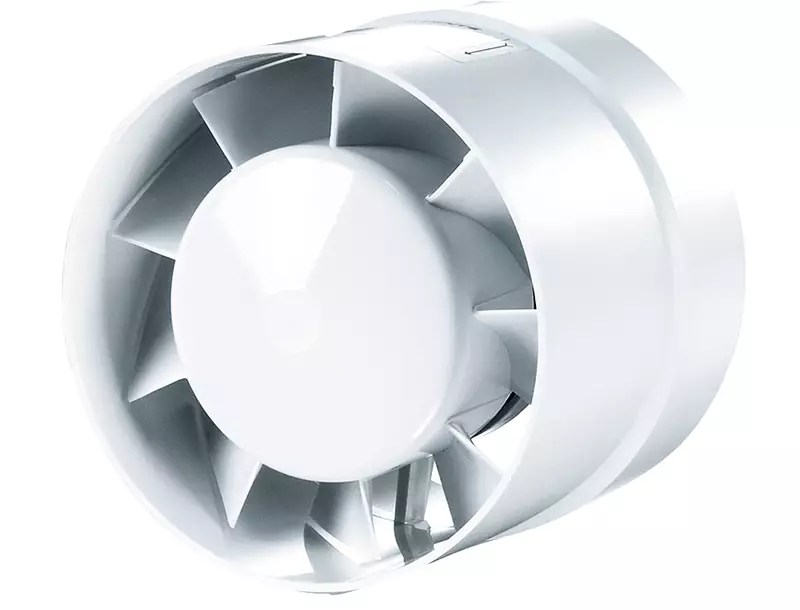

Самая простая установка, которая определяет , это канальный вентилятор, он устанавливается внутри стены вблизи от пола или над радиаторами отопления. По внешнему виду это труба, в которую вмонтирован вентилятор. В стене делается отверстие диаметром, равным внешнему диаметру вентиляторной установки, куда она и вставляется. С двух сторон прибор закрывается декоративными решетками и подключается к сети переменного тока напряжением 220 вольт через .

Для небольших частных домов это идеальный вариант. Тем более есть всегда возможность, правильно подобрав канальное устройство, организовать переток через несколько комнат. При этом сам лучше установить в служебном помещении. Такая схема будет работать в штатном режиме, если сечение вытяжного канала соответствует мощности вентилятора. Поэтому очень важно правильно провести расчет вентиляции в частном доме.

Вытяжная вентиляция

Самая простая в этой группе – это естественная система, в которой на вытяжном канале устанавливается вентиляторный агрегат. К примеру, это может быть установка на крыше, как показано на фото ниже.

Можно воспользоваться опять канальными приборами, установив их под потолком. Кстати, также является частью механической вентиляционной системы.

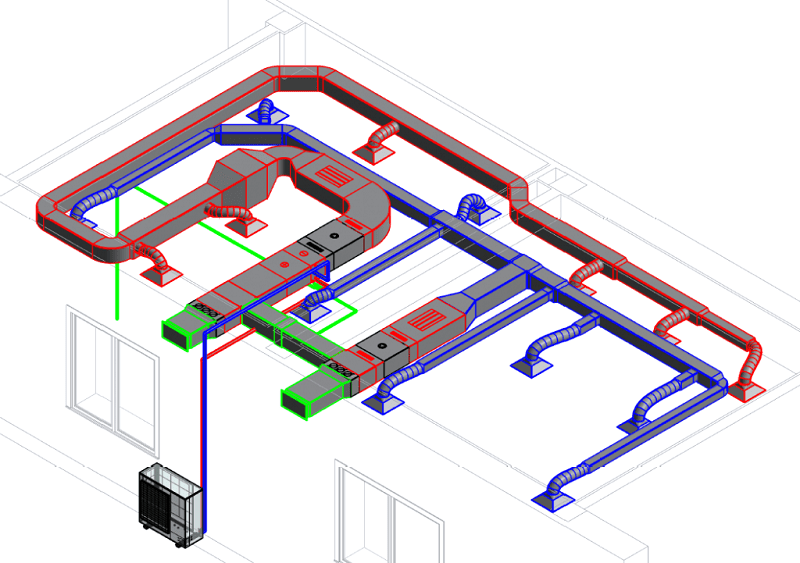

Приточно-вытяжная вентиляция

Из самого названия становится понятным, что это симбиоз двух предыдущих схем. Единственное отличие – это работа одного или двух вентиляторов, которые заключены в одном корпусе, и на вытяжку, и на приток. По понятным причинам сам аппарат обеспечить воздухообмен не сможет, поэтому от него по помещениям разбрасываются воздуховоды с диффузорами, через одни воздух подается в дом, через другие он выкачивается.

При этом схемы распределения воздушных масс могут быть двух видов:

1. Воздух подается в жилые помещения и способом перетока выводится через служебные: кухня, туалет и ванная. При этом приточные диффузоры устанавливаются под потолком.
2. Приточные массы подаются снизу у пола и тут же в помещении выводятся через вытяжные отверстия, расположенные на потолке.

Оба варианта затратны в плане большого количества воздуховодов, которые придется размещать строго по заранее спланированной схеме. При этом схема может оказаться достаточно сложной и разветвленной. Поэтому приточно-вытяжная вентиляция считается самой сложной в плане монтажа. Кстати, первый вариант называется способ удаления, второй – способ смешивания.

Плюсы и минусы вентиляционных систем разных видов

Из всех вышеописанных систем приточно-вытяжная – самая сложная и затратная в плане капитальных вложений. Хотя сегодня на рынке появились моноблочные модели, с помощью которые некоторые аспекты, а именно монтаж и эксплуатация, стали проще. Но данная разновидность вентиляции обеспечивает максимальную эффективность воздухообмена, плюс чистоту воздуха.

При этом поступающий с улицы воздух будет подогреваться за счет выводящего из комнат. То есть, внутри вентиляторной установки располагаются сопряженные в плоскостях трубы. По одной из них движется воздух на улицу, по другой с улицы. Именно через плоскость сопряжения и происходит обмен температурой. Подогрев – это важный аспект увеличения комфортности внутри комнат частного дома. Такой способ называется рекуперацией.

Что касается по отдельности вытяжной вентиляции в частном доме и приточной, то сильных отличий у них друг от друга нет. Единственное, можно отметить тот факт, что естественную вентиляционную систему можно легко перевести в принудительную вытяжного типа, установив на вентшахте вентилятор. С принудительной так не получится.

Как провести расчет вентиляции в частном доме

В используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки	60 м³/час
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L , где

• N – производительность вентиляции,
• V — объем помещения,
• L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Внимание! Если в доме устанавливаются несколько вытяжных каналов, то их диаметр и длина должны быть одинаковыми.

Пример расчета. Вводные данные:

• общая площадь жилых помещений – 60 м²;
• в кухне эксплуатируется газовая 4-конфорочная плита;
• туалет и ванная раздельные;
• высота потолков – 3 м;
• приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч . Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

• в кухне этот показатель равен 90 м³/ч,
• в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч . Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Обустройство вентиляции в частном доме

Вопрос, как сделать правильно вентиляцию в частном доме, в основном касается выбора вида системы. То есть, будет ли она естественной или принудительной. По этому поводу специалисты говорят только одно – если дом небольшой и строится в экологически чистом районе, то естественный вариант будет в самый раз.

Основная задача проектирования и сооружения – не допустить образования обратной тяги в вентиляции частного дома. То есть, чтобы отток воздуха происходил из помещений на улицу, а не наоборот. Такое иногда случается, если в доме установлен , а значит, температурный режим летом внутри помещений низкий по сравнению с уличным.

Если дом больших размеров в несколько комнат, то надо использовать принудительную схему и лучше приточно-вытяжную. Потому что только так можно обеспечить объемный оборот воздуха.

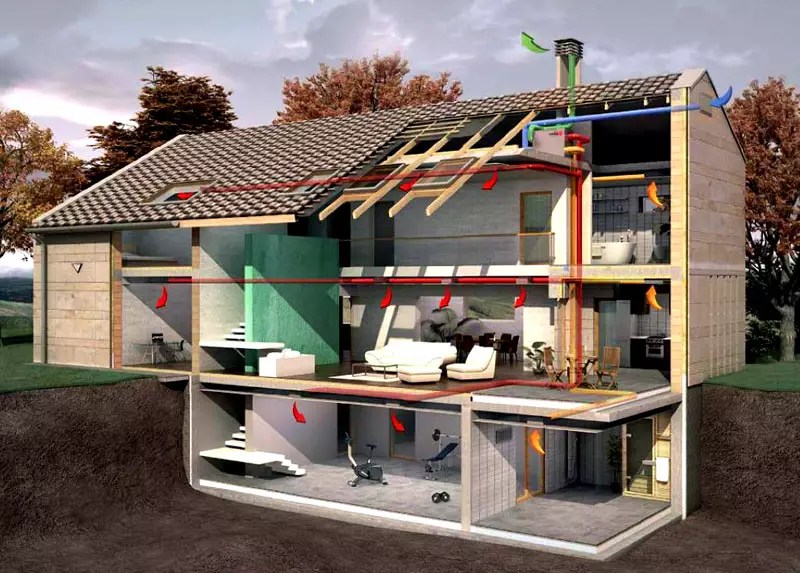

Схема системы вентиляции в частном доме

Проектирование вентиляционной системы – одно из правил, которого надо придерживаться обязательно. Схему системы вентиляции частного дома можно нарисовать на бумаге своими руками. Здесь важна схематичность, а не точный расчет с выверенными размерами воздуховодов.

При этом надо обязательно учитывать несколько важных моментов:

1. Самые загрязненные в плане воздуха помещения должны располагаться в конце схематичной цепочки. Это кухня, ванная и туалет.
2. Отверстия для вывода должно располагаться в удобном месте, чтобы была возможность закладки шахты.
3. Приточные каналы располагаются в жилых помещениях.

Воздуховоды для вентиляции

Воздуховоды – это транспортные артерии, по которым перемещаются воздушные массы. Эффективность их работы зависит от трех критериев:

• форма,
• сечение,
• материал, из которого они изготавливались.

По форме сечения – это круглые или прямоугольные. Первые лучше пропускают через себя воздух, вторые проще в монтаже. По материалу – металлические или пластиковые. Первые чаще всего используются в производственных помещениях. Они легко выдерживают разные нагрузки. Вторые чаще используются в быту. Необходимо отметить, что пластиковые воздуховоды для вентиляции – это большое разнообразие видов и размеров.

Изготавливают пластиковые трубы из ПВХ, фторопласта, полипропилена и полиэтилена низкого давления. Последняя позиция гибкая, поэтому такие воздуховоды чаще используют для сложной разводки.

Внимание! Сегодня кроме воздуховодов круглого сечения производители предлагают и прямоугольные пластиковые трубы. Их чаще всего используют, если необходимо провести открытую разводку, но при этом сделать так, чтобы воздуховоды не были видны.

Добавим, что вентиляция в частном доме из пластиковых труб – это список следующих преимуществ.

1. Стандартные размеры: диаметр – 100÷200 мм, у прямоугольных ширина 100 до 200 мм, высота от 50 до 200 мм. Все параметры соответствуют нормативам.
2. Небольшой удельный вес, что позволяет производить несложный крепеж.
3. Простота монтажа.
4. Гладкая внутренняя поверхность, что сокращает возможность наслоения мусора.
5. Долгосрочная эксплуатация.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

• осевые модели,
• центробежные,
• канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Вентиляция помещений классифицируется по следующим основным признакам:

Естественная и механическая вентиляция

Естественная вентиляция - это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах - это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки - дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов - направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют "умные" вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить стеклопакеты с приточными клапанами, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Приточная, вытяжная и общеобменная вентиляция

Приточные системы - один из видов механической вентиляции, служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные системы вентиляции, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции - общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ и выделений в помещении локализованы и можно не допустить их распространении по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы (укрытия в виде шкафов, зоны, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.)
Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы вентиляции не могут решить всех задач вентилирования. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме, подача воздуха в отдельные помещения не может обеспечить необходимые условия воздушной среды. То же самое, если работа производится на всей площади помещения или ее характер связан с перемещениями и т.д.

Общеобменная вентиляция

Общеобменные системы вентиляции - как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженных вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/кв. м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной вентиляцией или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Канальная и безканальная вентиляция

Системы вентиляции либо имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы-воздуховоды могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т.д. (безканальные системы).

Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка - это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор - устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Вентиляция перемешиванием и вентиляция вытеснением

Различают два основных, часто встречающихся типа вентиляции: вентиляция перемешиванием и вентиляция вытеснением.

Перед тем как более подробно рассмотреть эти два типа, необходимо рассмотреть наиболее часто используемые термины, характеризующие качество воздуха.

Эффективность вентиляции

Эффективность вентиляции - это величина, показывающая, как быстро загрязнённый воздух удаляется из помещения.
Она определяется отношением концентрации вредных примесей, содержащихся в вытяжном воздухе к концентрации вредных примесей в помещении.
Эффективность вентиляции часто используется для качественной оценки способности системы обеспечивать комфортные условия по чистоте воздуха. Данный показатель находится в зависимости от геометрии помещения, взаимоположения приточных и вытяжных отверстий и плотности распределения источников вредных примесей в помещении.
Вентиляция вытеснением позволяет получить значения эффективности вентиляции свыше 100%, в то время как при вентиляции перемешиванием они не превышают 100%.

Коэффициент воздухообмена

Данный параметр характеризует скорость замещения воздуха в помещении.
Он зависит от условий раздачи воздуха в помещении, расположения и размеров диффузоров, расположения источников тепла и т.д.
При применении метода вытеснения, возможно, получить значения коэффициента воздухообмена от 50 до 100%, в то время, как при вентиляции перемешиванием они не превышают 50%.

Вентиляция вытеснением

Это наиболее эффективный метод, традиционно используемый при вентиляции промышленных объектов. Кроме того, данный метод вентиляции нашел широкое применение в так называемых системах комфортной вентиляции. При правильно рассчитанной схеме этот метод позволяет эффективно удалять излишки тепловыделений и достигнуть максимальной эффективности вентиляции.
Для более подробного описания данного метода необходимо выделить следующие понятия: рабочая зона и прилегающая зона

Рабочая зона

Часть комнаты занимаемая или используемаялюдьми.
Рабочей зоной принято считать пространство отстоящее на 50 см от стен и оконных проемов, и от 10 см до 180 см над полом.

Прилегающая зона

Это пространство вокруг приточного низкоскоростного диффузора, где им создаётся определённая локальна скорость воздуха. Для систем комфортной вентиляции принято считать, что локальная скорость воздуха в прилегающей зоне не должна превышать 0,2 м/с.
Такие требования предъявляются с целью максимально возможного уменьшения прилегающей зоны вокруг диффузоров.

При вентиляции вытеснением воздух подаётся на нижний уровень и течёт в рабочую зону с малой скоростью. Приточный воздух должен быть несколько холоднее, чем окружающий воздух помещения для работы принципа вытеснения.
Дл комфортных систем, температура подаваемого воздуха должна быть на 1 °C ниже комнатной температуры, а для промышленных или специальных систем эта величина составляет от 1 до 5 °C.
При слишком низкой температуре на притоке, всегда возникает риск образования т.н. конвекционных потоков.

Преимущества и недостатки

Вентиляция вытеснением очень удобна для применения в промышленности, где много вредных примесей и тепловыделений.
Правильно спроектированные системы для вентиляции вытеснением обеспечивают очень хорошее качество воздуха, но данный принцип имеет некоторые ограничения:

• Приточные диффузоры требуют больше места;
• Приточные диффузоры по ошибке могут чем-нибудь накрыть;
• Прилегающая зона становится гораздо больше;
• Вертикальный температурный градиент становится очень высоким.

При проектировании данных систем необходимо также учитывать взаиморасположение по высоте и мощности отопительных устройств, которые влияют на динамику воздушных потоков внутри помещения. При сочетании с посторонними токами воздуха помещения, неравномерный нагрев по высоте в некоторых случаях вызывает смещение нагретых слоёв воздуха вниз. На практике, это приводит к функционированию вентиляционной системы по другому принципу - перемешиванию

Вентиляция перемешиванием

При вентиляции перемешиванием приточный воздух одним или несколькими потоками подается в рабочую зону, вовлекая в движение большое количество воздуха внутри помещения. Рабочая зона лежит в зоне возвратного потока, где скорость воздуха составляет 70%от скорости основного воздушного потока.

Длина струи

Под длиной струи принимается расстояние от воздухораспределителя до сечения воздушной струи,в котором скорость ядра потока снижается до 0,2 м/с.

Эжекция

Эжекция это способность диффузоров подмешивать в струю прилегающий воздух помещения.
Диффузоры струйного типа (где воздух закручивается проходя на большой скорости через сопла)-являются яркими примерами приточных устройств с высокой степенью эжекции. Диффузоры для вентиляции вытеснением имеют низкую степень эжекции.
Для устранения ощущения сквозняка при температуре приточной струи ниже комнатной температуры необходимо использовать приточные диффузоры с высокой степенью эжекции.

Настилающий эффект

При расположении отверстия вентиляции в достаточной близости от плоской поверхности, выходящий ток воздуха отклоняется в её сторону и стремится течь непосредственно по поверхности. Этот эффект возникает вследствие образования разряжения между струёй и поверхностью, а так как нет возможности подмеса воздуха со стороны поверхности то струя отклоняется в её сторону.
Для возникновении настилающего эффекта расстояние между приточным отверстием и потолком не должно превышать 30 см.

Скорость воздуха и температура

Приемлема скорость воздуха в рабочей зоне зависит от таких факторов как: температура в помещении, род деятельности в помещении, внутренний интерьер. Отмечено, что ощущение сквозняка устраняется, при скорости воздуха меньше 0,18 м/с и температуре от 20 до 22 °C.

Препятствия

Воздушный поток, вероятно, изменит направление при наличии препятствий свисающих с потолка, таких как светильники, перекрытия и др. Если выступ не превышает 2% от высоты потолка, то воздушная струя, обогнёт препятствие.

Получите коммерческое предложение на email.

Сегодняшний мир невозможно представить без систем вентиляции. Эта неотъемлемая часть нашей жизни. Скорей всего не получиться создать оптимальные условия жизни человека без свежего воздуха и создать оптимальный микроклимат. Главная задача вентиляции это подача свежего и удаление загрязненного воздуха из помещений. Особо критично эта проблема стоит на заводах, фабриках, складских хозяйствах. Не менее весомо вопрос стоит и в жилых домах. Существуют разные виды размещений вентиляции. Их главные характеристики являются ключевым фактором применения того или другого вида.

Поступление свежего воздуха - залог здорового микроклимата в помещении.

Какой бывает вентиляция?

Вентиляция - данная совокупность устройств и мероприятий для обеспечения нормального воздухообмена в здании. Исходя из этого понятия, классификация вентиляции делится таким образом:

Рассматривая по порядку каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить необходимый микроклимат, надо тщательно исследовать вопрос классификации вентиляционных установок и применять их в соответствии необходимыми параметрами. Виды вентиляции в жилых домах не очень отличаются от тех, которые устанавливаются в производственных и общественных зданиях.

Естественная вентиляция в доме

Естественная вентиляция – самый стародавний принцип проветривания домов. Она основана на простейшем знании физики. Протекает она природным путем и не требует всякого особого оборудования. Из-за перепада температур воздуха и разницы атмосферного давления совершается воздухообмен, что и создает подходящий микроклимат. Под силой ветра свежий воздух проталкивается внутрь, напротив, загрязненный выводится наружу.

Для организации этого процесса существуют воздуховоды. Данные устройства всегда предусмотрены в проектах и закладываются при постройке домов. Необходимо также учитывать, то что нормальное функционирование такой вентиляции напрямую зависит от строительных материалов. Стены кирпичного либо деревянного здания, по сравнению с бетонными, пропускают воздуха больше. Панели покрыты слоем цемента и краски, то есть сокращают воздухопроницаемость. Улучшение процесса очистки воздуха происходит лишь за счет открывания окон в зданиях.
Проветривание — обыкновенное средство естественной вентиляции в комнате.
Система естественной вентиляции, где воздух поступает и устраняется под воздействием природных условий, именуется самопроизвольной. Второй вид естественной вентиляции это организованная. При ней движение воздуха обеспечивается за счет отверстий. Они находятся на разной высоте и у них разные размеры. В свою очередь, такая вентиляция делится на ярусную, гравитационную и аэрацию.

Хороший совет! При проектировании собственного жилого дома одним из шагов должен быть расчет естественной системы вентиляции.

Такая система имеет свои плюсы и минусы. К основным недостаткам естественной вентиляции можно отнести не большую легкость и цену установки. А также вот ее зависимость от внешних климатических условий – большой минус.

Механическая и искусственная вентиляция

В случаях, когда мощности естественной вентиляции мало – нужен монтаж искусственной. Принцип ее работы заключается в использовании особенных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств данных систем есть переработка воздуха. В зависимости от показаний совершается увлажнение, очистка, нагрев, а так же охлаждение. Оборудование, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, многообразные виды воздуховодов и вентиляторов. Проектирование домов с данным видом вентиляции несет в себе не малый объем работ еще перед установкой. На данном этапе обязаны присутствовать техническое, санитарно-гигиеническое и экономическое обоснования проекта. Важным будет верное определение того, какая вентиляция создает оптимальный микроклимат.
Ежели рассматривать минусы и плюсы искусственной системы, то можно выделить такие:

Не редко, чтобы взаимно компенсировать достоинства и недостатки разных систем, используются смешанные варианты.

Вытяжная и приточная вентиляция, их основные составляющие

По своему принципу действия вентиляционные системы делятся на два типа: вытяжные и приточные. Приточная система есть один из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в здание. Отработанный воздух удаляется наружу с помощью систем естественной вентиляции.
Все виды приточной вентиляции состоят из:

• Приточных вентиляторов – обеспечивают приток воздуха.
• Шумоглушителя – понижает уровень шума, создаваемый установкой.
• Нагревателя – подаваемый воздух возможно нагреть. В особенности это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип именуется электрическим.
• Если нагрев происходит от системы центрального отопления – это водяной тип.
• Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
• Фильтра – очищает подаваемый воздух от многообразных примесей. Различают фильтры грубой, тонкой и повышенно тонкой очистки.
• Клапана – не пропускает воздух внутрь здания в то время, когда система не в работе.
• Воздуховодов – каналов, по которым циркулируют легкие массы.

Любая приточная установка способна иметь те в или иные части в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных ингредиентов системы.
Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов представляется основой в таких установках.

Приточно-вытяжная система – самый рациональный вид искусственной вентиляции.

Самым оптимальным видом вентиляции будет считаться приточно-вытяжная. Ее название говорит о том то, что в ней используются как приточное, так и вытяжное оборудование. Именно такой тип может гарантировать хороший микроклимат в жилых домах и в производственных помещениях. Нужно помнить то, что только их сбалансированная производительность даст позитивный эффект. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. В противном случае ход будет неконтролируемым.
К типам приточно-вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание совершается непосредственно в помещении. Свежий воздух попадает внутрь комнат с помощью специальных установок диффузоров, перемешивается с уже отработанным воздухом и совместно с ним удаляется сквозь особые клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Оборудование для распределения воздуха монтируется на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более нагретый, сквозь вентиляционные отверстия на потолке. Такая процедура создает хороший воздухообмен.

Виды воздуховодов для вентиляции

В системы вентилирования входят разные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью механической и естественной вентиляции. Главным их предназначением является транспортировка воздушных масс для получения комфортного микроклимата.
Эффективность их работы напрямую зависит от трех факторов:

Важно! При выборе воздуховодов главное любопытство надо уделить вышеперечисленным основным характеристикам. Однако не менее важными параметрами будут компактность, прочность, шумовая изоляция и герметичность.

Классификация воздуховодов по виду материала:
Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
Пластиковые – применяются для любых помещений. Основной плюс текущего типа в том, то что из таких конструкций реально создать канал необходимой конфигурации. Данный материал обладает еще и высоким уровнем шумовой и тепловой изоляции.

Классификация по типу сечения:
Прямоугольные – легки в монтаже. Прямые линии не требуют дополнительных креплений.
Круглые – обладают большим диапазоном размеров, занимают небольшую площадь.
Есть еще разделение на гибкие и жесткие воздуховоды. Гибкие используются там, где на канал приходятся разветвления. Для их монтажа нужны дополнительный крепеж. Зачастую только комбинирование различных видов воздуховодов приносит необходимые результаты.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают нужную модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с не очень хорошей вытяжкой на кухне, нет окон в ванной туалете и комнате. Все это приводит к неправильному воздухообмену в домах и протеканию нежелательных запахов в жилые комнаты. В этой ситуации улучшить микроклимат сможет помочь вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Для максимально эффективной работы вытяжной системы надо учесть следующие:

На текущие время для комнат с механической вытяжной системой вентилирования существует большое количество вентиляторов. В большинстве случаев их выбор зависит от их назначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и уборной, кафе и ресторанов, и многих других.

Общеобменная и локальная вентиляция производственных и жилых помещений

По зоне обслуживания виды вентиляции делятся на 2 класса: общеобменная и местная. Если максимум концентрации вредных выделений доводится на четко определенные зоны помещения, то применяется местная вентиляция. Она нужна для удаления загрязнений из зоны конкретного рабочего места, и не позволяет отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым лучшим примером такого вида механической вентиляции представляется кухонная вытяжка. Такой тип называется локальной вытяжной вентиляцией. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, напротив, прохладные вредные газы оказываются тяжелее и опускаются вниз. Локальная приточная вентиляция используется в виде воздушных душей, воздушных оазисов и воздушных завес.
Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае применяют общеобменную вентиляцию. Она обслуживает все помещение либо же большую его часть. Общеобменная вытяжная система удаляет нагретый воздух, газы, влагу, пыль, пары жидкостей и запахи из домов. Самым элементарным типом такой системы представляется вентилятор с электродвигателем. Его устанавливают в оконном либо дверном проеме. Более сложный вариант – применение вентиляторов с вытяжным воздуховодом.
Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенность общеобменной приточной системы это способность компенсировать недостаток тепла. Поэтому подаваемый воздух перед подачей нагревается. Зачастую из комнат подается и удаляется равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних комнат.

Бесканальная и канальная система вентиляции

Следующий параметр, по которому классифицируют вентиляционные системы – это тип конструкции. Они могут быть бесканальные и канальные.

Канальная система состоит из множества воздуховодов, главная задача которых – транспортировать воздух. Весомым плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она возможно быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным либо целым сечением. Большой популярностью в наши дни пользуются установки с прямоугольным сечением.

У бесканальной системы нет воздуховодов. Она основывается на применении вентиляторов, установленных, так, например, в проеме стены. Легкие массы при такой системе движутся сквозь зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной либо моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, которые она имеет. Ими являются вентиляционный фильтр, глушитель, приспособление автоматики, многообразные типы вентиляторов. Ее плюсом все время будет то, что она может вентилировать разные помещения. Это может быть и крохотный офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.
Если же проектируется моноблочная система, то ее условием будет компактность. Это связано с тем, что разместить ее должны в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована одним целым.

Важно! Главное достоинство моноблочной системы – ее шумовой изоляции. Также можно отметить маленькие габариты и простоту установки.

Вентиляция является главной инженерной системой в зданиях, после электроснабжения и теплоснабжения. Она создается в общественных заведениях и на фабриках по соответствующим нормам. Какие бывают системы вентиляции, и чем они друг от друга отличаются? Об этом расскажем далее.

Введение

Вентиляция призвана обеспечить оптимальную аэрацию в любом помещении. Она может классифицироваться по:

1. подаче давления и перемещению воздушных частиц (естественная и искусственная вентиляция, а также комбинированная);
2. сфере применения (общеобменная и локальная);
3. сфере работы (организованная и неорганизованная);
4. принципу действия (вытяжная, приточная и комбинированная);
5. характеру распределения воздуха (комнатная и рассредоточенная);
6. способу воздушного обмена (регулируемая и нерегулируемая);
7. назначению (рабочая и аварийная).

Просматривая каждый вид, можно узнать, какими минусами и плюсами обладают системы, узнать характеристики систем вентиляции, и применить эту информацию для создания и сохранения требуемого микроклимата.

Классификация по подаче давления и перемещению воздуха

Естественная или центральная вентиляция относятся к традиционным способам проветривания здания. Происходит она из-за перепадов температур и атмосферного давления.

Чтобы организовать этот естественный процесс ставятся воздуховоды . Они прокладываются внутри здания на стадии его строительства или монтируются при очередном капитальном ремонте.

Важно, что работа такой системы зависит от выбранных материалов для строительства здания. Так, стены из кирпича или дерева «дышат» лучше, чем бетонные.

Механическая или искусственная система проветривания требуется тогда, когда обычной мало. Она работает благодаря специальным обрабатывающим устройствам (фильтрам, пылеуловителям, нагревателям, вентиляторам и воздуховодам), которые заменяют загрязненный воздух на свежий, а также увлажняют, очищают, подогревают или охлаждают его. Необходимо отметить, что искусственная система не зависит от погоды и очищает воздух любыми способами, однако и стоит она дороже естественной.

Механическая система делится на два подвида — общеобменную и локальную.

Комбинированный вид вентиляции включает в себя элементы естественной и механической системы. Так, в промышленном здании или частном доме одновременно могут присутствовать окна (элементы естественной формы) и вытяжки (элементы механической системы).

Организованный и неорганизованный вид

Естественная вентиляция делится на два вида. Существует самопроизвольный вид (неорганизованный) и организованный. В первом случае, комната проветривается с помощью окон и ветра, а во втором — с помощью специальных отверстий, которые располагаются наверху комнаты.

Что касается организованного типа системы вентиляции, она бывает общеобменной и местной, а также делится еще на три подвида. Сегодня можно установить ярусную, гравитационную и аэрационную организованную вентиляцию.

Неорганизованная система вентиляция делится на инфильтрацию и проветривание.

Общеобменная и местная(локальная) системы проветривания

Общеобменная приточно вытяжная вентиляция работает везде, отсюда и название. Установки дают кислород порционно и убирают весь углекислый газ из помещения.

Общеобменная вентиляция с переменным расходом воздуха бывает комфортной и производственной. Первая используются в жилых домах, а вторая позволяет организовать производственный процесс.

Местная вентиляция работает на каком-то конкретном участке либо зоне. Его создают, чтобы организовать локальную подачу кислорода на рабочие места и удалить углекислый газ в местах его появления. Например, его используют на кухне над печкой.

Ярусная, гравитационная системы и аэрация

Ярусная автономная вентиляция используется во многоэтажном здании. Вентиляционные трубы прокладываются ярусами, отсюда и названия.

Гравитационная система применяется как в частном доме, так и на производстве. Работает по следующему принципу: через окна поступает чистый воздух, проникает в комнаты через щели дверей и диффузоры и вытесняет углекислый газ, который поднимается вверх по специальным решеткам и покидает здание.

Аэрационная система бывает канальной и бесканальной. Бесканальная работает от аэрационных фонарей, установленных в кровле, и фрамуг. Принцип ее действия прост: через открытие фрамуг по фонарям поступает свежий воздух и выходит углекислый газ.

Канальная аэрация работает благодаря дефлекторам на крыше и вентиляционным шахтам. Через первые устройства поступает кислород, а через вторые уходит загрязненный воздух.

Внимание! Проектируя жилое здание, следует позаботиться о естественной системе вентилирования и рассчитать ее местонахождение. В этом может помочь схема вентиляции.

Сама система обладает своими преимуществами и недостатками. В качестве плюсов можно назвать простоту в работе и низкую стоимость. К недостаткам относится зависимость от погоды.

Инфильтрация и проветривание

Инфильтрация действует всегда. Принцип ее действия прост: через маленькие щели в стене происходит циркуляция воздуха под действием атмосферного давления.

Проветривание происходит с помощью окон и дверей. Так же, как и в первом случае, происходит циркуляция воздуха под действием воздушных потоков атмосферы.

Классификация по принципу действия

По принципу работы различают приточную и вытяжную вентиляцию, а также комбинированную . Приточная функционирует по тому же принципу, что и механическая: с помощью очистительных устройств кислород попадает в помещение и формирует благоприятную обстановку в нем.

Приточная вентиляция работает благодаря:

1. Приточным вентиляторам, обеспечивающим поступление кислорода;
2. Шумоглушителю, понижающему шум;
3. Системе нагрева, которая актуальна зимой, когда столбик термометра опускается ниже 0. Если нагревается система от сети, то она называется электрической. Если нагревается от труб отопления, то она называется водяной.

Внимание! Важно отметить, что приточная вентиляция делится на принудительную и естественную и возможно совмещение естественной и принудительной вентиляции.

Принудительная приточная вентиляция функционирует благодаря:

• Воздухозаборной решетке, которая нужна, чтобы фильтровать механические загрязнения, попадающие с улицы;
• Фильтру, очищающему кислород от разных частиц пыли и других элементов (он бывает жестким, тонким и тончайшим);
• Клапану, не пропускающему воздух, если система находится в отключенном состоянии;
• Воздуховоду, служащему единым центром, с помощью которого происходит циркуляция кислорода и углекислого газа.

Естественная приточная система функционирует благодаря вытяжным вентиляторам, служащими ее основными компонентами.

Комбинированная или общеобменная приточно вытяжная вентиляция — один из самых дешевых систем проветривания. Из названия понятно, что она работает благодаря действию приточных установок и вытяжек. Благодаря им можно создать здоровый климат в частном доме или в промышленном цеху. При этом только их правильная работа даст нужный эффект.

Данная система делится на два вида. Она работает по принципу вытеснения и перемешивания. Первый вид происходит по закону физики. Приборы монтируются внизу и когда из них поступает свежий воздух, он вытесняет загрязненный и выталкивает его через верхние клапаны.

Перемешивание происходит в самом здании. Кислород поступает внутрь помещения через диффузоры и перемешивается с углекислым газом. Затем вместе с ним он уходит через воздушные клапаны.

Комнатная и рассредоточенная

Комнатная система вентиляции локализуется на определенном участке и работает там благодаря фильтрам, вытяжке и приточным вентиляторам. Она эффективна в небольшом помещении, в котором требуется создать приятный для жизни или работы микроклимат.

Рассредоточенная система проветривания локализуется на двух и более участках. Работает по принципу приточно-вытяжной системы. Ее работа нацелена на создание приятной атмосферы в нескольких локациях.

Рабочая и аварийная

Рабочая вентиляция происходит с помощью фильтрующих и местных установок. Например, в цеху устанавливают вытяжные системы, которые удаляют лишние вредные вещества, выбрасываемые во время работы производства. Рабочий тип вентиляции преимущественно относится к принудительной разновидности вентсистем, состоящим из множества воздуховодов и вентиляторов. В комплект к обычным вентиляторам идут газоанализаторы. Они показывают поломки в системе и концентрацию газов в воздухе. Благодаря рассчитанному воздухообмену поддерживаются санитарные условия работы и правила пожарной безопасности.

Аварийный вид вентиляции призван гарантировать безопасность людей во время пожара.

Аварийная вентиляция включается по сигналам датчиков огня или дыма. Состоит из вентиляторов подпора и дымоудаления, а также специальных клапанов. Благодаря наличию подпора воздуха обеспечивается безопасная эвакуация людей и затрудняется распространение очага пожара внутри зданий.

Фановая вентиляция

К современным видам вентиляции относят фановую. Эксперты отмечают высокую эффективность таких систем и обоснованность ее применения в небольших постройках.

Фановая вентиляция используется для создания благоприятного микроклимата в частном доме или здании и очистки воздуха от запаха канализации. Принцип ее действия основан на выводе газов из сети канализационного трубопровода и поддержании постоянного давления в трубах.

Итоги

Классификация систем вентиляции позволяет подобрать правильный вариант обустройства инженерной сети, поскольку благодаря их параметрам, можно задать требуемые характеристики вентилирования в жилом здании или промышленной организации, сэкономив энергетические ресурсы на работу всей сети.
