Подача воды в радиатор отопления. Самостоятельное подключение радиаторов отопления к разным системам теплоснабжения. Непосредственное соединение секций

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Видео 1 Руководство по подключению батарей отопления

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей - от трех до пяти сантиметров.
• Между полом и радиатором - не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником - если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах - это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Способы подключения радиаторов отопления в частном доме включают в себя самый простой - это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения - цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода - экономия материалов, минус - большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Видео 2 Однотрубная система радиаторного отопления

Двухтрубная схема

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка - по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Видео 3 Как подключить радиатор к двухтрубной системе отопления

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Максимальная отдача от системы отопления в частном доме будет в том случае, если владелец выберет оптимально подходящие по мощности и другим характеристикам радиаторы, подключит их по правильно составленной схеме, и обеспечит соответствующую эксплуатацию и обслуживание всей системы. Разработанные специалистами схемы в частном доме направлены именно на подбор оптимального варианта монтажа для любых архитектурных решений жилья. Общая схема разводки труб и подключения приборов отопления, котла и запорной арматуры для одно- или двухэтажного здания может выглядеть так:

Особенности монтажа отопительных радиаторов

Каждый частный дом – строение индивидуальное и неповторимое, поэтому и конкретная схема подключения батарей отопления в частном доме составляется, исходя из реалий жилья и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы будут прогреваться неравномерно, будут возникать воздушные пробки, движение теплоносителя будет затруднено, и эффективность работы котла и расхода энергоносителей будет сведена к минимуму.

Схему можно составить самостоятельно, имея хоть какой-то опыт домашних и строительных работ, но проще и эффективнее обратиться в соответствующую компанию, предоставив организации взять на себя ответственность за качественную работу отопления в вашем доме. Разрабатывая и воплощая в жизнь схему трубной разводки и монтажа всех коммуникаций, нужно уделить внимание таким пунктам:

1. Проверить соответствие теоретического монтажа труб и радиаторов реальным характеристикам приобретенных приборов и материалов, используя выкладки расчетов похожих схем;
2. Обеспечить правильное и последовательное подсоединение комплектующих системы – это трубы, запорная, контролирующая и регулирующая арматура, отопительный котел и насосы;
3. Подобрать материалы, узлы и детали, наилучшим образом подходящие для выбранной схемы.

Следующий этап – выбор места размещения и схемы подключения радиаторов согласно существующим СНиП:

1. Между полом и нижней кромкой батареи должно быть расстояние ≥ 10-12 см;
2. Между подоконником и верхней кромкой батареи отопления должно быть расстояние ≥ 8-10 см;
3. Между задней стенкой радиатора и стеной дома должно быть расстояние ≥ 2 см;
4. Нежелательно располагать радиаторы в нишах или закрывать их декоративными экранами.

Важно: Если пренебречь этими простыми правилами, то коэффициент отдачи тепла радиатором существенно понизится, вызвав нарушения в работе всей системы отопления.

Оптимальное место для установки радиаторов в любом помещении – под окном, а если нет окна – рядом с дверью. То есть, источник тепла должен купировать исходящие потоки холодного воздуха. Если в комнате несколько окон, то по возможности радиаторы рекомендуется располагать под каждым окном, подключая их последовательно. Если комната угловая, то радиаторов вдоль холодной стены тоже должно быть установлено несколько. Такая схема подключения отопления в частном доме не будет намного дороже, но обеспечит теплом любое, даже неприспособленное для отопления помещение.

Современные схемы отопления подразумевают, что каждый радиатор имеет опцию ручной или автоматической регулировки обогрева – клапана или вентили, автоматические терморегуляторы. Эти механизмы позволяют регулировать теплоотдачу отдельно взятого радиатора в ручном или автоматическом режиме.

Типы трубной разводки

Подключать батареи или радиаторы рекомендуется в одном из двух вариантов – это одноконтурная (однотрубная) и двухконтурная (двухтрубная) схема подключения радиаторов. Отопление по одному контуру распространено в многоэтажках, так как в них горячая вода подается сначала наверх, а после обхода всех радиаторов подается в котел через трубу обратной подачи (обратку). Такое решение не обязывает применять циркуляционный насос, так как вода при подаче сверху сама создает давление для продвижения теплоносителя. Если котел находится ниже верхнего этажа, то необходимо подключать циркуляционный насос.

Преимущества одноконтурной схемы трубной разводки:

1. Дешевые детали и узлы схемы, низкие трудозатраты, небольшое количество используемых материалов;
2. Простой монтаж и обслуживание системы;
3. Возможность объединения с другими системами отопления – «теплый пол» и нестандартными отопительными приборами – регистрами или самодельными батареями;
4. Монтаж в комнатах с любой архитектурой и геометрией;
5. Эстетичный минимализм в дизайне.

Недостатки:

1. Сложные гидравлические и тепловые расчеты;
2. Давление и теплоотдачу на отдельно взятом радиаторе регулировать можно, но при этом изменения в теплоотдаче будут сказываться на других отопительных приборах;
3. Необходимость создания высокого давления в трубах – естественным или принудительным путем.

Важно: При работе одноконтурной системы иногда появляются трудности со свободной с циркуляцией горячей воды или антифриза, которые полностью решаются включением в схему помпы для принудительной циркуляции теплоносителя.

Подключение батарей по двум трубам доме основано на принципе параллельного подсоединения всех батарей в доме. Таким образом, подающая труба конструктивно не связана с трубой обратной подачи остывшей воды в систему, а вместе трубы объединяются только в конечной точке.

Достоинства двухконтурной схемы:

1. Есть возможность устанавливать автоматические терморегуляторы на каждый радиатор;
2. Удобное обслуживание и хорошая ремонтопригодность системы – любые работы можно проводить на локальном участке, не отключая все отопление в доме;

Недостатки:

1. Монтаж двухтрубной схемы стоит дороже, время сборки и настройки всех элементов и узлов выше, чем у одноконтурной схемы отопления.

Решения по подсоединению радиаторов

Кроме существующих и опробованных решений по вариантам трубной разводки для отопления разработано и внедрено несколько рабочих схем, как правильно включить радиаторы в схему. Это следующие решения:

Боковое или одностороннее подсоединение радиаторов в системе: подающая труба с горячей водой и труба обратного хода теплоносителя подключается с одной стороны радиатора. Такое подсоединение решает проблему одинакового нагрева каждой секции радиатора, расходы на закупку узлов и деталей минимальны, объем теплоносителя в системе тоже стремится к минимуму. Такая схема часто применяется в многоэтажках, где всегда большое количество батарей или радиаторов. Если радиатор в боковой схеме многосекционный, то дальние секции будут прогреваться намного слабее, поэтому оптимальное количество секций для любого варианта радиатора или батареи – 12. Если такое решение не подходит, лучше включить прибор по другой схеме – с нижним или диагональным подсоединением.

Диагональное или перекрестное подключение подходит для приборов отопления с числом секций больше 12. Диагональной схема называется, потому что труба подачи подводится сверху, а труба обратной подачи – снизу, причем обе трубы находятся с противоположных концов батареи. Здесь подающая труба так же, как и в предыдущей схеме подключения, подключается сверху, а обратная труба – снизу, но подводятся они с противоположных сторон батареи отопления. При организации такого подключения прибор прогревается по всем секциям равномерно, что повышает отдачу тепла по всей системе.

Нижнее подключение или «ленинградка» подходит для отопительных систем со скрытыми трубами – в стенах или под полами. Обе трубы – и подводящая, и обратка – подключаются к радиатору снизу, к противоположным на радиаторе секциям. Недостаток у такой схемы один – высокие потери тепла, которые могут достигать 12-14 %. Минимизировать утечку тепла можно включением в схему воздушных клапанов, которые будут удалять воздуха из труб, увеличивая тепловую мощность радиатора. Чтобы радиатор при таком подключении можно было ремонтировать и обслуживать, подача и обратка оснащаются специальными вентилями, а для регулирования – автоматическим терморегулятором, который врезается в трубу подачи теплоносителя.

Монтаж радиаторов

Систему отопления в своем доме можно разработать и подключить своими силами, не тратясь на услуги профессионалов. Тем более, что схемы подключения простые и не требуют использования специальных инструментов и дорогостоящих материалов. Важно только соблюдать технологию и последовательность операций. Если все соединения будут герметичными и собранными согласно схеме, то проблем с запуском и последующей эксплуатацией отопления не будет, а затраты на материалы и работу будут минимальными.

Порядок монтажа нового радиатора:

1. Перед демонтажом старого радиатора и установкой нового прибора необходимо перекрыть отопление главным вентилем на котле;
2. Размечаются точки крепления нового радиатора. Обычно радиатор вешается на идущие в комплекте кронштейны, которые крепятся на дюбеля к стене;
3. Собирается радиатор – в монтажные отверстия ввинчиваются на FUM ленту или паклю переходники, которые поставляются в комплекте с радиатором.

Важно: переходников для подключения радиатора должно быть четыре: два с левой резьбой, и два – с правой.

1. Резьбовые отверстия в радиаторах, которые не будут использоваться для подключения, закрываются: одно – краном Маевского, остальные – запорными колпачками. FUM или пакля наматывается: на правую – по часовой стрелке, на левую – против часовой стрелки;
2. Шаровые вентили подсоединяются в места подключения к трубам;
3. Радиатор крепится на место при помощи кронштейнов, и соединяется с трубами – не забывайте использовать подмотку для герметизации;
4. Система опрессовывается, проводятся пуско-наладочные работы.

Перед подключением батареи или радиатора отопления к системе, организованной по любой представленной схеме, следует выбрать тип трубной разводки и схему подключения труб и радиаторов. Работы по разводке труб, сборке схемы и подключению радиаторов можно сделать своими руками, соотнося собственные требования к строительным нормативам и технологии монтажа.

1. Работа в обратном направлении – подающую трубу путают местами с обраткой. Ошибка видна при пуско-наладочных работах – радиаторы плохо прогреваются, сразу образуются воздушные пробки;
2. Радиаторы закрываются декоративными решетками и экранами, затрудняющими доступ к терморегулятору. Движение теплого воздуха ограничено, регулятор может отключить котел при слабо прогретых радиаторах, что приводит в общих случаях к 20% потере теплоотдачи. Поэтому экраны должны быть максимально решетчатыми, а не глухими. Без клапанов батареи будут прогреваться неравномерно;
3. Установка головки термостата в вертикальном положении вызовет перебои в его работе. Исправить ситуацию просто – достаточно изменить положение головки.

Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

Типы отопительных систем

Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

Двухтрубный вариант подключения

Рассмотрим ее особенности:

1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:

• длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
• короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Разводка

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя , так же, как и в предыдущем случае, подключаются диагонально.

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Варианты подключения отопительных приборов к системе

Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с .

Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

• присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
• подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.
   В данном случае используют такие варианты присоединения радиатора:

• одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

• диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.

1. Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:

• одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

• диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

Многие домовладельцы не довольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой обогрев связан с износившимся радиатором. В этом случае проводят замену отопительной конструкции на более производительное и мощное оборудование. Сегодня в продаже имеются керамические батареи отопления, биметаллические и . Но самыми надежными и долговечными остаются все же чугунные модели. Если же батарея находится в отличном состоянии, менять ее нецелесообразно. В этом случае можно добавить секции к радиатору. Тому, как нарастить батарею отопления, посвящена данная статья.

На данный момент схем подключения радиаторов существует несколько.

Специалисты утверждают, что неправильно выбранная схема может привести к тому, что 50% тепла будет потеряно.

Если дополнительные секции присоединены неправильно, система будет прогреваться неравномерно. А малейшая ошибка, дефект может стать причиной протечек и прорывов. Поэтому важно знать, как правильно соединить батареи отопления, и выполнять работу аккуратно и внимательно.

Способы соединения радиаторов приведены ниже:

Надо отметить, что последовательное соединение радиаторов отопления является самым надежным и экономически оправданным. Самый легкий в реализации метод – провести один общий канал подачи теплоносителя.

Что потребуется для наращивания батареи?

Перед тем, как подсоединить радиатор отопления, надо рассчитать, сколько секций нужно установить для более эффективного обогрева помещения. И закупить необходимое количество дополнительных секций. Лучше выбирать чугунные.

Также перед тем, как правильно соединить радиаторы отопления, следует подготовить все необходимые инструменты, закупить некоторые материалы:

Как провести соединение батареи?

Не разбираясь в том, как соединить батареи отопления, не зная принципа работы отопительной системы, правильно нарастить радиатор не получится.

Подготовительные работы

Первым делом надо провести подготовительные работы. Сюда относится демонтаж радиатора. Нужно снять секции, которые планируется нарастить.

Батарею надо почистить, убрать ржавчину, пыль и грязь.

Следует осмотреть отверстие с резьбой, которое соединяло конструкцию с трубой. Тут могут быть наросты. Их надо удалить при помощи наждачной бумаги. В противном случае межсекционная прокладка установлена будет негерметично. А это может привести к тому, что отопительная система будет течь.

Присоединение секций

Дальше проводится присоединение секций. Соединяемые секции плотно приставляют к батарее. Делают прокладку. При помощи радиаторного ключа измеряют расстояние до ниппеля. На отмеченную длину вставляют ниппель в батарею. Трубным ключом прокручивается радиаторный ключ. Потом ниппель заворачивается на две противоположные секции. Делают 3 оборота радиаторным ключом. Аналогичные действия проделываются с нижней частью батареи.

Далее берутся паронитовые прокладки и боковые пробки и устанавливаются в батарею. При этом используют трубный ключ. Главное затянуть очень крепко, чтобы создать надежную, герметичную конструкцию. Секция присоединена к радиатору. Аналогичным образом проводится подсоединение остальных секций.

Крепление радиатора к стене

После того, как все дополнительные секции присоединены, проводится . Для этого устанавливают крюки на уровне расположения батареи. Вешается конструкция. Все места соединений фиксируют при помощи фитингов. Делают затяжку гаечным ключом. Все места соединений обрабатывают герметиком. Последнее время в продаже появились специальные клейкие ленты для труб.

Проверочные работы

Полученная конструкция одним концом вставляется в трубу, а другим – в батарею. Места соединений закручиваются плотно гаечным ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

После того, как сборка батарей отопления завершена, систему осматривают на наличие дефектов. Если все в порядке, проводится пробный пуск теплоносителя. Первый раз вода пускается под пониженным давлением. Это позволяет обнаружить, где соединение некачественное и дает течь. При обнаружении подтеков воду выключают и начинают работу по устранению проблемы. Второй раз теплоноситель пускается под нормальным давлением.

После того, как подсоединить батарею отопления удалось, надо дать радиатору поработать несколько часов. И спустя это время проверить состояние труб, фитингов, батарей.

Какую схему соединения батарей выбрать?

Так как между собой соединить радиаторы отопления можно по разным схемам, рассмотрим, какая из них является более удобной и эффективной.

Последовательное соединение радиаторов используется чаще всего. Поскольку обеспечивает высокий уровень надежности. Требует минимального обслуживания. Технические затраты небольшие. По такой схеме можно подключить до четырех батарей. Отопительный прибор подключается в систему снизу. При провисании радиаторов, труб, необходимо поставить распорки.

Единственный минус при подключении батарей по такой схеме – большие потери тепла. Когда вода попадает в верхнюю часть системы, батарея остывает примерно на 7 градусов. Последние радиаторы обогревать квартиру будут хуже. Разница температур ближней и дальней батареи может достигать 18 градусов. Таким образом, помещение прогреваться будет неравномерно. Но данную проблему можно решить – поставить дополнительный электрический котел.

Система отопления необходима для того, чтобы обеспечить максимально комфортную температуру в доме, которая зависит от множества факторов. К ним относят и способ прокладки труб, и количество радиаторов, и общую длину системы, площадь дома, прочее.

А, значит, для каждого дома подбирается система индивидуально, поэтому многие задаются вопросом — как правильно подключить батарею отопления?

Способы подключения

Существуют способы подключения батарей отопления своими руками, которые часто можно встретить в частных домах:

• Одностороннее . Заключается в том, что подающая труба и обратка подключаются с одной стороны к первой секции: прямая подключается к верхней части, а обратная — к нижней.
  Таким способом осуществляется равномерный нагрев всех радиаторов.Но при этом рекомендовано использовать это подключение, когда есть много секций или в высоких зданиях с параллельным соединением;
• Седельное и нижнее соединение идеально подходят для системы, в которой трубы скрыты под полом. При этом обе основные трубы подключаются к патрубкам противоположных секций в нижней части. Этот способ малоэффективен, так как потери мощности находятся в пределах 15-ти процентов;
• Диагональное . Используется, когда есть большая система теплоснабжения с соответственным количеством секций. Такой способ подключения производит равномерное распределение теплоносителя и максимальную теплоотдачу от приборов.

Место для подключения

В принципе, подключение батареи отопления должно осуществляться в определенном месте, в котором возможно создать защиту от доступа холодного воздуха с улицы и при этом хорошо обогревать помещение. Вот поэтому зачастую радиаторы располагаются под подоконниками.

В тоже время необходимо соблюдать определенное расстояние от прибора до стены – примерно до 5-ти сантиметров, а к полу – 10 сантиметров. Если придерживаться этих рекомендаций, то теплый воздух от радиатора будет создавать некую тепловую завесу.

Важно. Подоконник не должен заслонять батарею или перекрывать ее, потому что это значительно снизит эффективность выделения тепла.

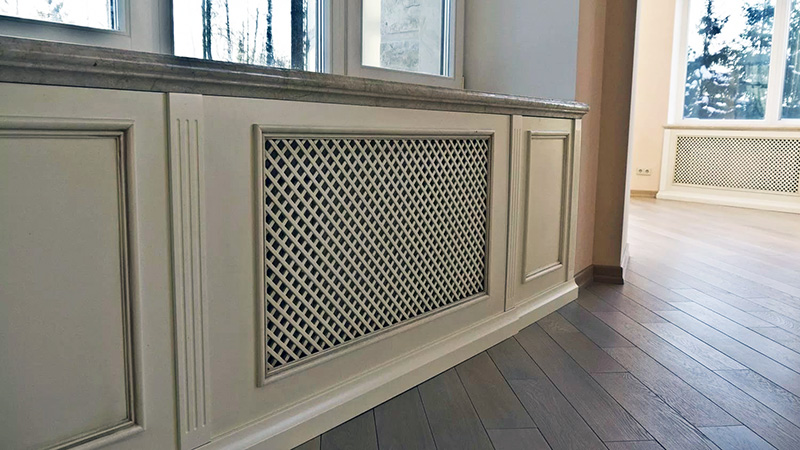

В некоторых случаях радиаторы прикрывают экраном, обычно это делают тогда, когда они сильно греют.

Основные виды систем отопления

На сегодняшний день существует подключение батарей отопления в частном доме по двум системам отопления: однотрубной и двухтрубной.

1. При первом варианте вода поступает в трубы сверху (бак находится на горище) и таким образом, распространяется по трубам .
   Это довольно распространенная система, но при таком варианте нет возможности регулировать температуру , так как для этого необходимы дополнительные варианты.
2. Второй вариант заключается в том, что теплая вода течет по одной трубе, а остывшая идет по другой. Батареи в этом случае подключаются параллельно .
   Такая схема подключения батарей отопления распространена в коттеджах и домах. Для нее характерна одинаковая температура всех радиаторов, а регулирование температуры осуществляется в подающей трубе с помощью терморегулятора.

В любом случае, схемы подключения батарей отопления могут быть спроектированы по вертикальной или горизонтальной системе. В первом нагревательные приборы соединяются с вертикальным стояком, а во втором присоединяются к горизонтальным трубопроводам.

Любая схема подключения батареи отопления может осуществляться присоединением труб с энергоносителем к радиатору нижним или боковым путем.

Строение радиатора

Обычно стандартный отопительный прибор состоит из самого нагревательного элемента (радиатора) и дополнительных частей, как показано на рисунке ниже.

При этом установка осуществляется тогда, когда необходим терморегулятор в системе теплоснабжения. Так как многие осуществляют подключение батарей отопления своими руками, то эта схема для них будет интересна.

Но прежде, чем вы поймете и определите для себя, как правильно подключить батареи отопления в вашем конкретно случае, вам нужно ознакомиться с разнообразными видео и фото в нашей галерее сайта. Они расскажут подробно о плюсах и минусах той или иной системы, а также помогут выбрать трубы и остальные дополнительные элементы.

Естественно, лучше начинать монтаж в теплое время года, чтобы потом в холодное время не остаться без отопления. Поэтому заранее все подготовьте, прикупите все для того, чтобы быстро произвести все необходимые работы.

Большое преимущество заключается в том, что схема подключения батарей отопления в частном доме может быть самой различной, и вы не находитесь в определенных «технических» рамках.

Совет!
При замене батарей не забывайте ставить кран Маевского, с помощью которого легко спускать воздух из системы.
А чтобы в комнате не было сильно душно, устанавливается вентиль, осуществляющий частичное или полное перекрытие подачи тепла.

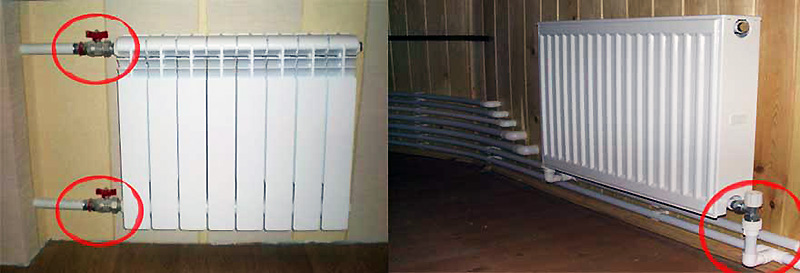

Запорная арматура

Каждому понятно, что запорная арматура при подключении играет важную роль, так как она обеспечивает не только подачу воды, но и распределяет теплоноситель по радиатору. На патрубках обратном и подающем размещаются устройства арматуры регулирующие и запорные. Запорные вентили необходимы для отсечки подачи воды в батарею, чтобы осуществлять ее замену или ремонт.

Обвязка батареи отопления с нижним подключением может не подразумевать установку байпаса и регулировочных приспособлений. Запорная арматура предусматривается в большинстве двухтрубных систем с боковым или диагональным подключением. Обычно инструкция требует всегда обеспечивать легкий доступ к запорным и регулирующим элементам, даже если радиаторы закрыты.

Выбор батареи

Это важный этап построения отопления, ведь от материала из которого изготовлены радиаторы, напрямую зависит их теплоотдача, и, соответственно, температура в комнате. Также вы должны правильно рассчитать количество секций в помещении.

По материалу, из которого изготовлены батареи их можно разделить на:

• Чугунные;
• Биметаллические;
• Алюминиевые;
• Стальные;
• Медно-алюминиевые.

Алюминиевые батареи имеют мощность одной секции около 192 Вт, а рабочее давление – 16 атм. Отличаются хорошей теплоотдачей и быстрым нагревом. Используются в автономных и центральных вариантах теплоснабжения.

Их главный недостаток заключается в том, что они чувствительны к составу воды, поэтому их очень быстро выводит со строя внутренняя коррозия. Также эти приборы подвержены резким изменениям давления в системе.

Чугунные батареи имеют мощность секции от 79 до 160 Вт, а давление – от 10 до 15 атм. Они могут работать при больших температурах теплоносителя – до 150 градусов Цельсия. Их минус – большой вес, а плюс – обычный монтаж и устойчивость к различным перепадам напора.

Биметаллические радиаторы обладают мощностью порядка 200 Вт и рабочим давлением около 35 атм. Они имеют сердечник из стали и корпус из алюминия. Часто такие батареи используют в офисах или квартирах с центральным типом отопления.

Их достоинства: легкость, практичность, устойчивость к внутренней среде, высокая теплоотдача. Минусом может быть более высокая цена по сравнению с остальными.

Важно!
Даже если вы выберете правильно батарею и просчитаете правильно количество секций, вам стоит знать один совет – чем лучше тепловая изоляция вашего дома, тем выше эффективность вашей системы.

Заключение

Установка отопительных элементов – ответственный шаг к созданию эффективного теплоснабжения. Чтобы произвести эти работы, необходимо просчитать все до мелочей и проконсультироваться с несколькими специалистами.
