Лестница на чердак своими руками из металла. Складная чердачная лестница своими руками. V. Окончательная сборка

В большинстве случаев чердак применяется для хранения неиспользуемых и старых вещей. В прошлые времена мало кто мог осмелиться использовать его для жилого пространства. Сегодня же в погоне за каждым квадратным метром многие переустраивают чердачное помещение, делая жилую комнату. Соответственно, чердачная лестница в этом случае играет ключевую роль. В этой статье мы с разных сторон рассмотрим с вами изготовление этого предмета интерьера, и узнаем, какие существуют виды лестниц на чердак.

Устройства и типы конструкций

Лестницы устанавливаются как снаружи, так и внутри дома. Последний вариант обладает куда большими плюсами. Чтобы попасть в чердачное помещение, не нужно идти через двор. Следует выделить несколько видов конструкций лестниц:

Монолитные.

• Маршевые.

Складные чердачные лестницы.

• Откидные.
• Ножничные.
• Телескопические.
• Раскладные или рычажные.

Переносные.

• Приставные.
• Стремянки.

Что касается последнего варианта, то такие лестницы зачастую используются, как временные сооружения. Например, они применимы в тех случаях, когда чердаком приходится пользоваться не так часто. Переносные лестницы не так надежны.

Если говорить о надежности, то здесь, безусловно, следует отметить монолитные лестницы, которые обладают широким маршем и надежными перилами. Но если у вас маленькое помещение, то вместить ее будет практически нереально. В подобных обстоятельствах идеальный вариант лестницы – выдвижная. Она отличается простотой эксплуатации, безопасностью и эргономичностью.

Лестница-трансформер складная

Преимущественно, лестница-трансформер производится из металла или дерева. Если эти два материала скомбинировать, то результат будет очень даже достойным. Например, марш лестницы делается из дерева, а важные узлы из металла: крепление, механизм и пружины. Дерево будет облегчать все сооружение, а металл добавлять прочность. Для изготовления деревянных элементов лучше применять твердые породы древесины.

В некоторых ситуациях можно применять пластиковую фурнитуру. В процессе трансформации пластмасса нивелирует трение. По методу открывания раскладные лестницы бывают ручные и автоматические. Для легкого ручного открывания к лестнице прикрепляется груз.

Главные требования, которые предъявляются для складных чердачных лестниц это компактные размеры и прочность. Не меньшую роль играет и эстетичный внешний вид сооружения.

Раздвижная лестница с выдвижными маршами

Большой популярностью пользуются ножничные лестницы. Ее производство выполняется только из металлических деталей. По-другому она называется «гармошка». Но они имеют ряд отрицательных качеств. Например, спустя время, лестничный марш будет издавать неприятный скрип, так как некоторые детали будут изнашиваться. Но это можно предотвратить, своевременно смазывая каждое рабочее соединение.

Телескопическая лестница

Данный тип конструкции состоит из секций, которые выдвигаются. В сложенном виде она занимает мало места, так как детали собираются одна в другую. Делаются они преимущественно из алюминия. Телескопическая лестница имеет высокую прочность.

Секционная и шарнирная

Она может иметь 1–4 секции. Первая закрепляется на крышке. Последующие секции соединены между собой и образовывают равномерный лестничный марш. Они оборудованы шарнирами и специальными петлями.

Откидная

Если у вас нет свободного места, откидная лестница имеет явные преимущества. В большинстве случаев она сложена в стене. По необходимости ее можно выдвинуть. Используя карточные петли, ступеньки закрепляют на тетиве. Когда она сложена, она прячется в стену.

Общие требования к чердачным лестницам

Следует упомянуть про стандартные размеры таких сооружений:

• Допустимой шириной марша считается 650 мм.
• Не рекомендуется изготавливать лестницу более 3000 мм в высоту. Это повлечет за собой меньшую жесткость конструкции, в результате чего может произойти несчастный случай. Кроме всего прочего, слишком высокую конструкцию будет проблематично складывать.
• Ступеньки в количестве от 13 до 15 штук.
• Между ступенями должен быть промежуток не более 19,3 см. В противном случае эксплуатация лестницы будет затруднена.
• Ступенька должна иметь толщину от 1,8 до 2,2 см.
• Стандартный угол наклона равняется 60–75°.
• Вся конструкция должна выдерживать вес до ста пятидесяти килограммов.
• Расположение ступенек только параллельно полу. Для полной безопасности на них можно наклеить противоскользящие накладки.

Отдельно следует отметить и размер люка. Стандартным размером считают 120×70 см. Если проем будет меньше, то подниматься будет неудобно. При больших размерах люка будут большие теплопотери. Если ваш чердак отапливаться не будет, тогда люк должен быть паро- и теплоизолирован.

Месторасположение чердачной лестницы

Лестница не должна мешать проживанию в доме. По этой причине установка лестницы в кухне или в спальне будет нецелесообразной. Поэтому ее можно расположить, например, в коридоре, холле. Выбранное помещение должно быть соответствующего размера. В некоторых случаях такие лестницы используются в качестве детали интерьера, поэтому в некоторых случаях ее можно не прятать. Рекомендуется сделать предварительный чертеж, чтобы представить лестницу в вашем интерьере.

Изготовление лестницы из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

• Ножовка по дереву.
• Рулетка.
• Стремянка.
• Карточные петли по ширине косоура – 4 штуки.
• Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
• Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Петли необходимо правильно закрепить, иначе лестница будет открываться в неправильном направлении.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Одним из недостатков такой конструкции является то, что она всегда на виду. Но если приложить немного больше усилий, то своими руками можно соорудить лестницу, которая будет спрятана в люке.

Прячем лестницу за люком

Данный вид лестницы имеет три секции, но в этом случае она удачно расположится в люке. Прежде всего, определитесь с ее месторасположением. Например, проем имеет размеры 120×65 см. Тогда для предотвращения потери тепла люк следует вырезать на 7–8 мм шире с каждой из сторон. Для работы потребуется следующий материал:

• Брусок сечением 50×50 мм – 2 длинных и 2 коротких.
• Фанера, толщиной 10 мм.
• Фанера, толщиной 4 мм, для изготовления косынки.
• Клей ПВА.
• Саморезы.

На конце каждого бруска сделайте выпил на половину его толщины. После эти места промажьте клеем и соедините в паз все между собой в прямоугольник. Для прочности между собой можно дополнительно скрутить саморезами. Чтобы у вас вышла точная диагональ из фанеры 4 мм вырежьте косынку.

Когда клей высох, косынки демонтируете и прикрутите лист фанеры 10 мм саморезами. Теперь примерьте конструкцию в проеме. Если все подходит, то измерения были выполнены точно.

Для эстетичного вида в крышку врежьте дверную защелку. При помощи прикрученной ручки можно будет открывать люк на защелке.

Механизм для лестницы с люком – шарнирный без пружины

Один из важных узлов складной чердачной лестницы – механизм открывания. Самый простой метод заключается в его покупке. Но при желании сэкономить семейный бюджет его можно сделать своими руками.

Для этого вам потребуется:

• Уголок – 1 штука.
• Кусок металлического листа.
• Две полоски разной длины.
• Болты М10.
• Сверла.
• Малка.
• Лобзик.
• Тески.
• Струбцины.

Технология изготовления:

1. Первым делом делается чертеж на картоне лестницы. При этом следует указать приблизительный угол ее наклона в открытом состоянии.
2. Теперь из картона вырезаете пример конструкции и отдельные детали. Это позволит подобрать правильную длину шарнира.
3. На металлических полосках отмеряете отверстия для шарнира. Расстояния отмеряете согласно предварительным измерениям. Отверстие делается для болта М10.
4. Эти детали собираете между собой и слегка стягиваете.
5. Теперь замеряете нужный угол, используя малку. После чего раздвигаете механизм на нужный угол.
6. На металле отмечаете область, которая при открывании будет перекрываться уголком. При помощи лобзика вырезаете ее.
7. На этом этапе полосам придаете товарный вид. Закругляете углы и обрезаете лишнюю длину. Это позволит им не цепляться между собой и, соответственно, не мешать друг другу.
8. После удаления лишнего металла уголок станет упираться в требуемом положении. Первый механизм готов!
9. Для приготовления второго механизма скрепите между собой струбцинами каждую пару деталей. Это позволит сделать идентичную деталь. Просверлите отверстия.
10. В готовое отверстие вставляете болт и просверливаете второе.
11. Скрутив заготовки двумя болтами, ровняете их по длине и придаете одинаковую форму.

По такому принципу делаете все части механизма. В результате у вас получится сделать две одинаковые части механизма.

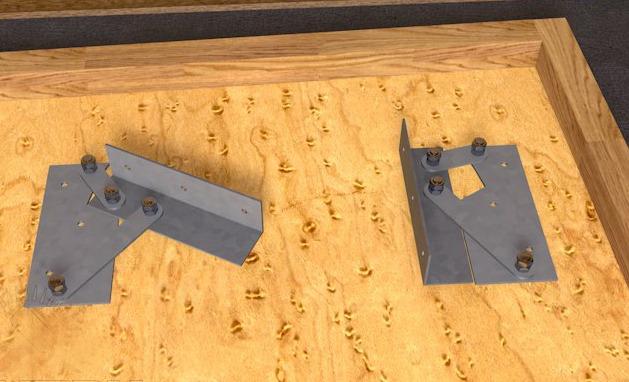

Когда механизмы готовы, их следует прикрепить к люку, который был сделан раньше. При этом следует примерить люк с механизмами к проему.

В открытом положении люк не должен касаться стенок проема. В случае необходимости его можно отрегулировать. Чтобы все сооружение хорошо удерживалось, следует изготовить еще одну важную деталь. Для этого возьмите две полосы, ширина которых 2 см, а также уголок. К концу одной из полос приварите небольшой кусок металла. В качестве опорной площадки будет выступать уголок.

Так, вы сделаете шарнир, который в открытом положении слегка будет сгибаться, но при этом выдерживать всю нагрузку. Кроме всего прочего, он должен полностью раскрываться. Это позволит равномерно распределить нагрузку, создаваемую шарнирной лестницей.

Лестница из дерева на тетивах

Сделаем лестницу из дерева . Возьмите дюймовую доску, шириной в десять сантиметров. Она пригодится для изготовления тетивы и ступенек. Первая секция делается ровно по длине люка, вторая – аналогично, а третья немного меньше. Что касается последней секции, то ее длина должна равняться оставшемуся расстоянию между полом и двумя секциями в разложенном виде. Здесь также необходимо будет воспользоваться малкой. Вымеряете наклон угла лестницы в ее разложенном состоянии. Эти измерения перенесите на доску и отметьте ступени. Это делается на двух длинных секциях. Эти линии следует наносить равномерно на две доски. Для этого их можно скрепить скотчем. Наносимые линии должны быть зеркальными. В местах, где будут шарнирные петли, просверлите пером на 25 отверстия.

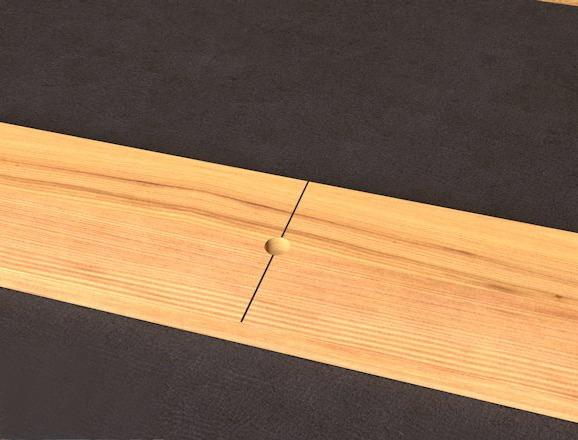

Отверстия должны быть с двух сторон досок, поэтому сначала делаете отверстия с внутренней стороны, а затем с внешней. Каждое отверстие отшлифуйте фрезером.

Это придаст заготовам эстетичный вид. В местах соединения сегментов распилите доски.

Нарежьте необходимое количество ступенек, отшлифуйте их. Для каждой ступени на тетиве сделайте небольшие отверстия в 5 мм. Всю же конструкцию собирайте при помощи клея ПВА и саморезов.

Делаем металлические петли

Чтобы соединить секции марша следует также изготовить петли. Благодаря их наличию лестница будет складываться и раскладываться, соответственно. Для этой цели необходимо будет взять металлическую полосу шириной в 2,5 см. Таких полосок нужно будет восемь штук. К четырем из них приварите небольшой кусочек аналогичной полоски. В каждой из них сделайте отверстия, которые будут использоваться для крепления лестницы.

Теперь первый и второй сегмент лестницы уложите на ровную поверхность. Стык между ними должен быть достаточно плотным. Прикручивайте петлю так, чтобы болт шарнира стал в выемку по центру соединенных секций. С другой стороны ориентиром будет край тетивы. После прикручивания двух петель проверьте лестницу на предмет ее сгибания. Если все работает исправно, по такому же примеру соедините третий сегмент.

Монтаж складной конструкции в проем

Теперь осталась самая малость. Когда все изготовленные вами детали закончены и соединены между собой, можно приступать к монтажу в проем.

Первым делом обработайте все металлические части грунтовкой для металла, краской из баллончика и нанесите два слоя лака на деревянные элементы.

Когда вся конструкция высохла, остается закрепить ее анкерами в проеме на чердак. После продолжительных работ складная лестница готова! Фотоинструкцию вы можете найти в конце статьи.

Как сделать откидную чердачную лестницу?

На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

• Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
• Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
• На каждую ступеньку две карточные петли.
• Саморезы.
• Анкера.
• Крючок для крепления конструкции на стене.

Для успешной сборки лестницы до потолка верхний край стационарной тетивы не должен доходить на 550 мм.

Итак, вся работа выполняется в такой последовательности:

• Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
• Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
• Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
• Затем проводите перпендикуляр от конца первого отрезка.
• От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
• Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.

Дело за малым

Итак, мы рассмотрели с вами несколько вариантов изготовления чердачной лестницы своими руками. Безусловно, сначала может показаться что это немыслимая задача, но, приложив усилия и старания, можно сделать все. Оставляйте свои комментарии к этой статье и делитесь своими впечатлениями!

Фото

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена лестница на чердак своими руками из дерева.

Готовое сооружение

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

• На тетивах.

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На тетивах

• На косоурах.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На косоурах

• На больцах.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Больцевая

• На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Винтовая

• Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

На вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

• Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Приставная

• Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Изготовление

Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

• Подготавливается чертеж конструкции.
• В соответствии с чертежом нарезаются тетивы и ступени.
• В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

• Все детали шлифуются наждачной бумагой.
• Перед сборкой детали обрабатываются антисептиком.
• Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
• При необходимости можно установить балясины и перила.
• Финишная обработка лакокрасочными материалами.
• Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

• ширина ступеней — 65-110 мм;
• количество ступеней — не более 15;
• расстояние между ступенями- 16-20 см;
• толщина ступеней — 18-22 мм;
• высота — не более 3,5 м;
• грузоподъемность — не менее 150 кг;
• угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

• Создается чертеж.
• Подготавливаются детали. Все места срезов тщательно зачищаются.
• Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
• При помощи болтов и металлических вставок, рама устанавливается в проем.
• Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
• Крышка навешивается на раму.

• На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
• Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
• Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
• Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

• Части соединяются между собой при помощи петель.

• Конструкция из секций, уголками прикрепляется к крышке (как на фото).

• Устанавливается задвижка.
• Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
• Вся система обрабатывается защитным составом.

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

В каждом доме есть потребность в дополнительной площади. Когда все комнаты функционально заняты, владелец жилища начинает искать свободное пространство за их пределами. Вот тут-то очень кстати окажется складная лестница на чердак. Она позволит на оборудовать мастерскую, детскую комнату, поставить там биллиардный стол, барную стойку. Озабоченный этой идеей, хозяин начинает задумываться, купить ли лестничную конструкцию в готовом виде или сделать ее самому.

Пример складной лестницы из метала на чердак

Но прежде он должен ознакомиться с различными ее вариантами, чтобы выбрать подходящий.

В зависимости от места установления чердачные входы бывают внутренними и наружными. Складная чердачная лестница снаружи, как правило, не устанавливается. А стационарная конструкция, установленная снаружи, не совсем комфортна зимой, зато она не занимает ни одного метра полезной жилой площади; еще один вариант - утепленная.

Чтобы металлические детали не подвергалась разрушительному воздействию атмосферных осадков, их чаще всего делают из оцинкованного металла или окрашивают специальной краской.

Чердачные лестницы изготавливают из дерева и металла. Оба варианта - достаточно прочные устройства. Однако они могут скрипеть или громыхать, хотя не для всех эти звуки являются раздражающим фактором. К тому же их можно устранить или хотя бы приглушить, если использовать различные половички или противоскользящие накладки. Дерево и металл зачастую комбинируют, чтобы получить очень привлекательные многоступенчатые конструкции.

Стационарная

Монолитное сооружение со ступеньками, как правило, из дерева, с поручнями и перилами устанавливают на . При активной повседневной эксплуатации чердачного помещения оно дополняется дверью. Без нее не обойтись тогда, когда оборудуется как комфортабельное помещение в доме в качестве или взрослых, комнаты отдыха, мастерской, которую приходится посещать ежедневно.

Вариант устройства стационарной деревянной лестницы на чердак

Для стационарного устройства иногда отводят отдельную территорию - лестничную клетку.

Складные чердачные лестницы

Их также можно купить или смастерить своими руками. Устанавливаются в помещениях с ограниченным пространством, когда невозможно соорудить монолитную лестничную конструкцию. Складные чердачные лестницы имеют несколько разновидностей, но все они не громоздкие, а легкие, но вес не ограничивает прочности, потому что для изготовления используют дерево твердых пород и алюминий.

Ножничная

Такая выдвижная конструкция прикрепляется к крышке люка, а раскладывается до самого пола по принципу трамвайного токосъемника или гармошки. Такая конструкция - только металлическая, поэтому со временем без должной смазки начинает скрипеть. Используется в частном жилище при неинтенсивной эксплуатации чердака.

Схема работы ножничной лестницы на чердак

Грузоподъемность небольшая, но вес взрослого человека выдерживает надежно.

Телескопическая

Лестницу из нескольких секций, которые пакуются одна в другую, называют телескопической. Обычно ее делают из алюминия, поэтому она легкая и прочная. Но такие складные лестницы на чердак большой популярностью у потребителей не пользуются. Чаще они применяются на строительных работах в виде стремянок. В упакованном виде так компактны, что размеры позволяют перевозить их в багажнике легкового автомобиля.

Откидная

Это одна из разновидностей складных лестничных устройств, состоящих обычно из двух секций. Первая жестко прикреплена к основанию люка. Снизу к ней присоединена вторая специальными шарнирами, позволяющими складываться вперед.

Чертёж с размерами откидной лестницы

Когда в ней нет необходимости, а вход на чердак закрыт, то откидная конструкция находится в чердачном помещении. Если его открыть, она откидывается и опускается на пол.

Выдвижная

При недостатке пространства устанавливается выдвижная лестница на чердак. Она может быть из дерева или металла. Выдвигается из люка, который открывается вручную или с помощью электропривода.

Основные требования к такой конструкции - компактность, прочность, небольшой вес. Чтобы добиться этого, при изготовлении сочетают прочное дерево и легкий металл.

Винтовая

Она требует большего пространства, чем складные устройства. Может быть с перилами или без них. Выглядит очень легкой, независимо от того, деревянная она или сделана из металла. Оригинальная конструкция, но подъемы и спуски затруднительны, а иногда и рискованны, особенно для обитателей дома преклонного возраста.

Используются такие чердачные лестницы в домах, в которых эксплуатация чердака не так интенсивна. Они могут быть устроены так, что все ступеньки прикреплены к столбу, который находится в центре системы. Есть и такие лестничные спирали, у которых ступени удерживаются изогнутыми несущими балками-тетивами.

Раскладные и можно без особых проблем купить в магазине стройматериалов, где продаются сосновые, дубовые, а также металлические, изготовленные обычно из алюминия. Самое дешевое изделие из сосны, но по прочности не уступает другим материалам.

Не следует забывать, что купленная в готовом виде лестничная установка нуждается в правильном уходе, который включает обработку деревянных поверхностей противопожарной пропиткой, покрытие лаком или краской.

Металлические детали, шарниры, ролики необходимо смазывать машинным маслом.

Но на рынке не всегда можно найти подходящее лестничное сооружение. Тогда наилучший вариант - чердачная лестница своими руками, которую можно сделать в соответствии с собственными пожеланиями и вкусами. Как это сделать? Сегодня во Всемирной паутине нет недостатка соответствующей информации. Нужно лишь желание, необходимые материалы, инструменты и творческий энтузиазм.

Основные требования

Чердачная лестница - это зона риска, поэтому она должна соответствовать следующим требованиям:

Детали лестницы

Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.

Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

• Балки, которые называют тетивами и косоурами;
• Перила, поручни безопасности;
• Грани ступеней, также имеющие свое название: горизонтальная - проступь, а вертикальная - подступень;
• Лестничный марш.

Косоур

Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она - одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива

Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две - по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.


С ними стационарная конструкция выглядит массивно, добротно, в то время как на косоурах она кажется визуально легкой и просторной.

Перила и поручни

Следует разобраться, есть ли разница между этими понятиями. Перила - ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями - это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.

Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

• Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
• Высота - на уровне пояса взрослого человека, не ниже;
• Во избежание травм не должно быть острых углов на их окончаниях;
• По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи

Вертикальная часть каждой приступки - подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног - так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш

Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках - тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.

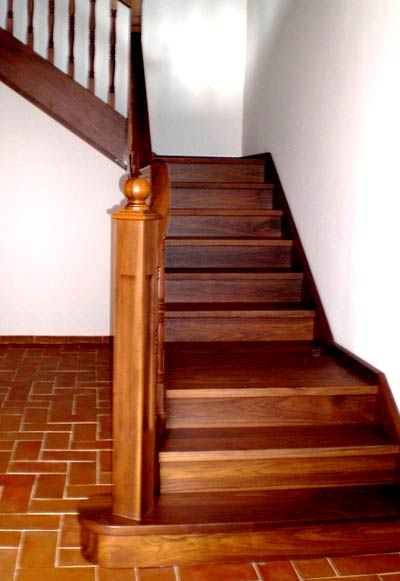

Конструкция лестничного марша

Полезную ширину марша определяет расстояние от стенки с выполненной отделкой до внутренней стороны поручня.

Такие изделия, как чердачные лестницы своими руками - вполне достойная замена массивным стационарным конструкциям и ненадежным приставным моделям. Разнообразие доступных для самостоятельного конструирования вариантов позволяет выбрать именно такой, осуществить который будет вам под силу даже при отсутствии специальных строительных навыков.

Особенности конструкции

Чердачные лестницы складного типа - это очень удобная конструкция для обустройства подъема на верхний ярус. Особенно они хороши для помещений с люком, так как могут крепиться к нему и при ненадобности прятаться в потолок.

Популярность таких моделей обусловлена тем, что в отличие от обычных приставных лестниц они позволяют более безопасно и с большим комфортом передвигаться вверх и вниз. Фиксация осуществляется сверху, а снизу устойчивость гарантируют ножки с упором в пол. При ненадобности она легко складывается до невероятно компактных размеров и вешается на стену или же прячется за люк.

Благодаря складной конструкции чердачная лестница очень компактна

Складные модели чердачных лестниц, сделанные своими руками, обладают следующими преимуществами:

• Компактность. В сложенном виде лестницу можно спрятать, а в разложенном она не занимает столько места, сколько стационарные марши. К тому же нет необходимости привязывать её расположение к расстановке мебели в помещении.
• Простота использования. Конструкция легко раскладывается и также просто складывается. Достаточно потянуть за люк и выдвинуть нижние секции.
• Бюджетный вариант. Такие изделия даже в готовом виде стоят не слишком дорого, а если сделать всё своими руками, получатся вообще минимальные затраты.
• Доступность материалов. Детали для секций, а также их соединения стоят недорого, и их можно приобрести без особых проблем.
• Простые чертежи. Разработать проект может даже новичок, так как принцип устройства лестницы максимально прост.

Разновидности моделей

Чтобы выбрать конкретную модель для проектирования, необходимо ознакомиться с основными разновидностями.

При строительстве дома многие включают в планировку чердак. Естественно, тут не обойтись и без лестницы. Чтобы сделать спуск и подъем максимально комфортными для всех обитателей дома, предлагаем изучить все нюансы данной конструкции и требования к ее сооружению. Создание чердачной лестницы своими руками – дело довольно не сложное, достаточно иметь все необходимые материалы, чертежи, инструменты и выделить немного свободного времени.

Варианты складных лестниц на чердак

Стационарная конструкция (маршевая либо винтовая).

Возводится для постоянного использования. Надежна, безопасна, удобна, однако занимает достаточно места.

Складная с люком . Устанавливается на входе в чердачный люк. Компактна, но отличается меньшей надежностью и безопасностью относительно предыдущей. В зависимости от типа конструкции может быть откидной, ножничной телескопической или рычажной.

• Ножничная – чаще всего полностью металлическая. Механизм складывания напоминает гармошку. В процессе ухода за конструкцией необходимо смазывание, в противном случае с течением времени не избежать скрипа.

• Телескопическая – обычно алюминиевая, достаточно легкая и жесткая. При раскладывании секции лестницы выдвигаются одна из другой.

• Раскладная (рычажная) – двух-, трех- либо четырехсекционная конструкция. Первая часть прикреплена к проему люка и равна его размерам. Оставшиеся секции, соединенные петлями и шарнирами, раскладываются в лестничный марш.

• Откидная – в собранном состоянии зафиксирована на стене. Для крепления ступеней к тетиве используются карточные петли.

Приставная (стремянка) . Наименее безопасная и крайне неудобная для ежедневного использования.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома. Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется.

Изготовление и монтаж складной лестницы с люком на чердак

Соорудить складную чердачную лестницу своими руками достаточно не сложно, необходимо лишь следовать приведенным ниже инструкциям.

Рассмотрим способы изготовления складных чердачных лестниц разных типов.

Простая двухсекционная лестница

По индивидуальным размерам изготавливаем простую приставную лестницу.

Далее готовый лестничный марш распиливается на две неравных части (1/3 и 2/3). Они скрепляются между собой карточными петлями, и конструкция приобретает вид складной.На стене под люком крепится деревянный брус. При помощи петель на нем закрепляется лестничная конструкция.

Чтобы не раскрываться, лестница фиксируется на стене с помощью крючка, петля к которому располагается в точке, где соединяются секции.

Основным минусом такой лестницы является то, что ее не получится спрятать в люк. Если для хозяев важно, чтобы конструкция не портила внешний вид, можно изготовить трехсекционную лестницу.

Лестница из трех секций

Выглядеть готовая конструкция будет следующим образом.

В первую очередь изготавливается крышка люка. Из фанерного листа толщиной 10 мм вырезаем заготовку. По размерам она должна быть больше самого люка на 8 мм по всему периметру. С таким припуском крышка будет свободно закрываться, сохраняя теплоизоляционные свойства.

Для изготовления рамы люка нам понадобится 4 бруса, по размерам равных длине и ширине крышки (сечение 5 х 5 см). На их концах делаются выпилы глубиной 2,5 см, они промазываются клеем. Бруски скрепляются при помощи саморезов. Чтобы диагонали были идеально ровными, можно использовать временные косынки из тонких фанерных листов. Когда рама готова, косынки убираются и вырезанная заготовка крышки люка фиксируется на ней при помощи саморезов.

Следующий этап – изготовление собственно механизма лестницы. Это вариант на шарнирах без пружины. Весь комплект деталей для него можно приобрести в магазине, но мы расскажем, как его можно изготовить своими руками.

Сначала на листах картона следует воссоздать чертеж планируемой лестницы с учетом угла открывания люка. Вырезанный макет примеряем на месте. Это поможет нам определить необходимую длину шарниров.

Для изготовления одного механизма нам понадобятся металлические элементы: прямоугольник, 2 полоски разных размеров, уголок. Высверливаем отверстия под шарниры для болтов № 10. Собираем и стягиваем детали. При помощи малки измеряем угол, на который будет открываться люк и раскрываем конструкцию на нужный угол. На прямоугольнике выделяем область, перекрываемую полученным углом, и вырезаем лобзиком.

Обрезаем лишнее с полос металла и скругляем их на концах. Теперь уголок можно застопорить в необходимом положении.

Далее изготавливаем аналогичный элемент в зеркальном варианте. Для этого на струбцинах закрепляется каждая пара деталей. Высверливается отверстие, в которое вставляется болт. Далее сверлится второе отверстие. Заготовки скручиваются двумя болтами и ровняются по длине. Таким способом создаются все элементы.

Полученные механизмы монтируются к крышке. Изготовленная конструкция вешается на люк.

Теперь займемся изготовлением секций. Размеры их будут составлять: первая – 90 % длины люка, вторая – 90 % длины первой, третья – длина марша лестницы за вычетом длин первых двух.

Нам необходимо 15 пог. м. досок (10 х 3 см). Размечаем их согласно расчетам, на тетивы переносится угол марша. Тетивы монтируют зеркальным способом, это необходимо учесть, осуществляя разметку и сверление. В точках соединения частей лестницы делаются отверстия – в зеркальном отображении через одно.

Согласно рассчитанным размерам секций режем доски на тетивы. При помощи напильника обрабатываем отверстия. Вырезаем ступеньки. Все элементы шлифуются, фаски скругляются. Далее, используя стамеску, согласно нанесенным отметкам производим вырезание канавок под ступени.

Каждая часть конструкции стягивается саморезами с использованием столярного клея.

Из металлических полос шириной 2 см изготавливаем петли. У нас должно получиться четыре полоски длиной 16 см и четыре – длиной 12 см. К коротким привариваются лапки, в которых предварительно высверливается отверстие 0,8 см. По длине короткие полоски с лапками должны сравняться с длинными. Теперь у нас есть восемь элементов с равной длиной, на четырех из них ступенька. Скручиваем механизмы болтами.

Теперь осуществляем общую сборку лестничного марша на изготовленных шарнирах.

Для крепления конструкции к крышке люка не рекомендуем использовать саморезы. Для этого нам понадобятся болты – они более надежные. Закончив сборку, проводим испытание. Если все получилось и корректировать механизм не требуется, снимаем лестницу, чтобы произвести окрашивание. Для обработки рекомендуются лак и аэрозольная краска по металлу.
