Самосвальный прицеп для мотоблока своими руками. Самодельные прицепы для мотоблока своими руками, видео. Предварительные чертежи прицепа мотоблока

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

• Цельные - имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
• С откидными бортами - отлично подходят для транспортировки крупногабаритных грузов.
• Самосвальные - удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

• На самосвальном прицепном устройстве задний борт должен быть откидным.
• Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
• Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси. При этом крайне важно следить, чтобы не возникло перекосов.

Для монтажа колес лучшим вариантом являются штифты . Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Мотоблок в хозяйстве – довольно полезная штука. Он становится еще большим помощником, если оснащен прицепом, в котором можно перевозить различные вещи, инструмент и материалы. Некоторые модели мотоблоков, представленные на рынке, не соответствуют требованиям покупателя. Приобретая такого мощного помощника, их владельцы заранее планируют приступить к изготовлению дополнительного прицепного устройства к мотоблоку самостоятельно.

Такое навесное оборудование в значительной степени экономит расходы, нежели покупать готовое изделие. Так, как же сделать прицеп к мотоблоку своими руками?

Прицеп можно сделать своими руками

Сборка

Процесс сборки конструкции несложен, и выполнить его можно вполне самостоятельно, имея под рукой инструмент и материалы, необходимые для работы, а также небольшие знания в слесарном мастерстве. Работы осуществляются в следующем порядке:

1. Создание рабочей документации (проекта) со схемами монтажа прицепного оборудования для мотоблока.
2. Подбор материала для изготовления рамы и других приспособлений будущей конструкции.
3. Выбор рабочего места, на котором будет производиться сборка прицепа.
4. Выполнение предварительной разметки монтажных элементов и узлов прицепного механизма.
5. Выкладывание готовых деталей и совмещение углов.
6. Соединение элементов навесного устройства.

В этом видео вы узнаете, как сделать прицеп самостоятельно:

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

• аппарат для проведения сварочных работ;
• болгарку для обрезки материала с комплектом отрезных кругов;
• рулетку и линейку, транспортир и угольник;
• средства разметки (мел, чернила, маркер);
• ударный инструмент (молоток), зубило и плоскогубцы;
• тиса для крепления деталей, струбцины и зажимы;
• электродрель с набором сверл различного диаметра для работы по металлу;

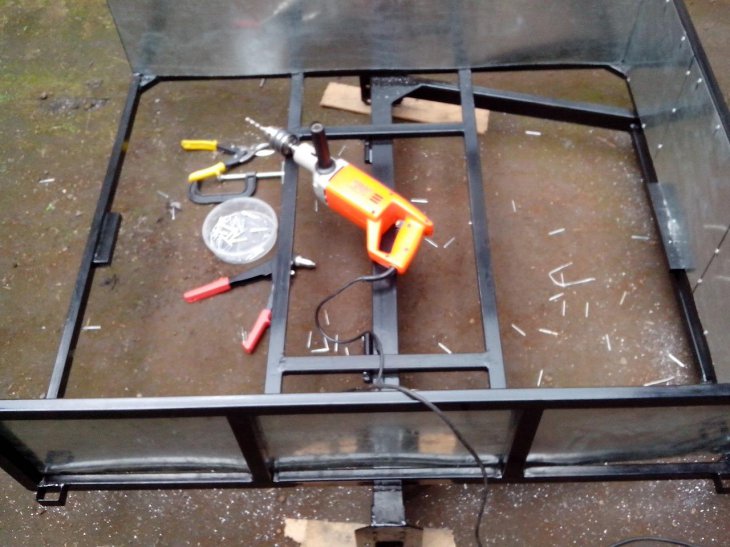

• оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Не забываем про соответствующий инструмент для прицепа

Рама

Ее выполняют из квадратной трубы, которая режется на отдельные участки. Отрезки трубы свариваются между собой, образуя каркас с поперечинами. Каждый угол тщательно вымеряется. После того как каркас готов, его еще раз проваривают по периметру. Готовое изделие грунтуют и окрашивают лакокрасочным материалом.

Прицеп не должен перегружаться, иначе быстро придет в негодность. От качества рамочного элемента зависит срок эксплуатации всей конструкции. Поэтому перед началом работ следует определить, какую максимальную нагрузку будет нести прицепное устройство и для каких целей будет использоваться.

Существуют основные три модели прицепов:

1. Легкий. Рассчитан на груз не более 70 кг. Обычно это облегченная тележка с одной осью, на которую устанавливается сидение для водителя. К оси приваривается прицеп для перевозки грузов.
2. Универсальный. В нем можно транспортировать небольшие грузы уже до 120 кг по пересеченной местности. Для большей прочности в качестве материала для изготовления рамы применяется двутавр.
3. Тяжелый. В данных экземплярах используется металлопрофиль и элементы автомобильной ходовой на резиновом ходу. Тяжелые варианты прицепа более надежны и долговечны, хотя и немного дороже остальных конструкций.

Некоторые умельцы изготавливают самосвальный прицеп для мотоблока. В работе он напоминает кузов грузового самосвала, но чтобы сделать такую конструкцию своими руками, нужно четко придерживаться всех размеров чертежа. Для прицепа типовых размеров не существует, главное, чтобы он не был слишком широк и удобно осуществлял маневры, двигаясь за мотоблоком.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Не забываем про ходовую часть прицепа

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

• подготавливаются рамы каждого борта по отдельности;
• берут лист оцинкованного полотна и переносят размеры бортов на него;
• борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

1. На ступице одного из колес закрепляется барабан.
2. Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
3. Надевают механизм на ось.
4. Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Прочие детали

Кроме основного сидения водителя, устанавливают простую откидную лавку, которая крепится на переднем бортике кузова и опирается на боковые. Некоторые прицепы для мотоблока дополнительно оснащают запасным колесом. Его можно расположить на боковом борту или снизу прицепа на металлическое дно при помощи специальных креплений.

Возле сидения водителя для удобства хранения мелкого инструмента, который может понадобиться в дороге и при ремонтах, закрепляют небольшие самодельные металлические ящики или специальные сумки.

Сцепка

Дышло представляет собой систему сваренных труб, которые присоединяются к лонжеронам прицепа. В месте схода труб спереди устанавливается сцепное устройство. Соединение должно быть несложным, прочным и обеспечивать легкий поворот прицепной тележки за мотоблоком. Зачастую для такой сцепки используют стандартный механизм заводских автоприцепов к фаркопам автомашин.

Чтобы выполнить сцепку прицепа мотоблока своими руками, нужно:

1. В месте сочленения труб дышла приваривается отрезок сороковой трубы длиной 10 сантиметров.
2. Внутрь трубы устанавливают два подшипника.
3. На трубу со стороны прицепной тележки устанавливается шайба, в которую будет впоследствии вставлена ось прицепного устройства с нарезанной резьбой.
4. Сцепка изготавливается из куска квадратной трубы. Через две противоположные поверхности просверливают сквозное отверстие диаметром, соответствующим фиксирующему пальцу.
5. Квадратную трубу можно дополнительно усилить листом металла, края трубы загибаются.

Такая система надежно обеспечивает устойчивость конструкции и простоту управления. При помощи сцепки тележку мотоблока можно приспособить в качестве легкового автомобильного прицепа.

Нужны ли права на мотоблок с прицепом

Существует множество подсобных работ, в которых применяются мотоблоки. И на сегодняшний день нигде в официальных документах не прописано, что управление мотоблоками требует наличие прав. По законодательству мотоблоки не относятся к транспортным средствам, которые наравне с другими категориями участвуют в дорожном движении. Поэтому можно смело выезжать на поля и проселочные дороги, которые не контролируются ГАИ.

При передвижении по дорогам общего пользования необходимо учитывать, что данный транспорт не имеет права двигаться по ним. Это четко должно прописываться в техпаспорте на мотоблок. Однако, существуют моменты, когда приходится пересекать такие автодорожные участки. Если попасть на контрольную машину автоинспекции, то можно получить довольно неприятные последствия. Инспектор может проверять любую технику, находящуюся на дороге общественного пользования, и в праве выписать штраф за такую езду, ведь мотоблок относится к технике, пусть даже для обработки земли.

Также водитель мотоблока должен знать правила дорожного движения, даже при отсутствии прав на вождение. Поэтому автоинспектор в праве потребовать хотя бы одну открытую категорию на пользование транспортным средством, чтобы удостовериться в знании основ дорожного движения, но это касается только дорог общего пользования.

Получается, что прав на мотоблок и не надо, в то же время нужен документ, который подтвердит знание правил поведения и движения на дороге.

Совет. Чтобы не возникало никаких проблем с автоинспектором, владелец мотоблока обязательно должен знать правила дорожного движения, иметь как минимум открытую категорию А и не забывать удостоверение при необходимости выезда на дорогу.

Водителям самодельных мотоблоков с прицепов вовсе не рекомендуется выезжать на дороги, чтобы не попасться на глаза ГАИ. В противном случае, это грозит большим штрафом.

Сконструировать прицеп для мотоблока своими руками по чертежам и размерам не представляет большой сложности. Главное, иметь желание и уметь обращаться с инструментом. На нашем сайте можно выбрать схему и просмотреть фото, сделанные владельцами прицепов. Имея в хозяйстве такого помощника, работу можно выполнить в несколько раз быстрее и получить от этого огромное удовольствие.

С покупкой мотоблока появилась потребность в грузовом прицепе к нему, для вывоза мусора, подвоза дров, стройматериалов и других хозяйственных нужд. Посмотрев на тележки заводского изготовления в магазине и послушав отзывы владельцев, понял что за приличную цену производители предлагают мягко говоря, продукцию весьма низкого качества. Основные жалобы были на хлипкость всей конструкции, слабое, часто ломающееся прицепное устройство и довольно слабые тормоза и колеса. Были нарекания и на отслоившуюся краску и ржавчину уже после первого года эксплуатации. Решено было делать прицеп самому, для мотоблока Салют 100.

Колеса – выбираем подходящие

Первым делом надо было выбрать колеса для прицепа. Сначала хотел использовать заднюю балку в сборе с колесами от ВАЗ 2109 , но оценив ее немалый вес и габариты будущего прицепа, передумал. Для моего Салюта 100 такой прицеп был бы тяжеловат. В магазинах ничего кроме колес для садовых тачек не было в продаже. Единственные подходящие по размеру колеса, которые могли бы без труда выдержать нагрузку, оказались колеса от малютки « Оки» ВАЗ-2111.

Для начала приобрел два б/у колеса с неплохой еще летней резиной. В качестве тормозов решено было использовать задние тормозные механизмы от «Оки» в сборе, которые я приобрел вместе с задними осями и тормозными барабанами, тоже бывшими в употреблении. Два тросика ручного тормоза, тоже от «Оки» купил новые, в автомобильном магазине.

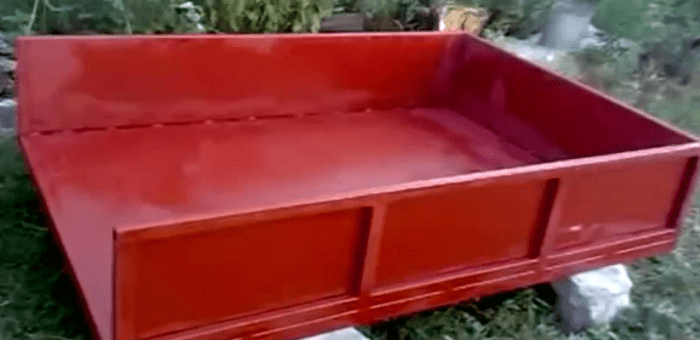

Кузов и каркас

Кузов и все остальные элементы конструкции сделаны из профильных труб, которые приобретены на ближайшем строительном рынке. Сначала изготовил два боковых борта кузова из трубы сечением 20х30 мм и толщиной стенки 2мм.

Чертеж бокового и заднего борта прицепа

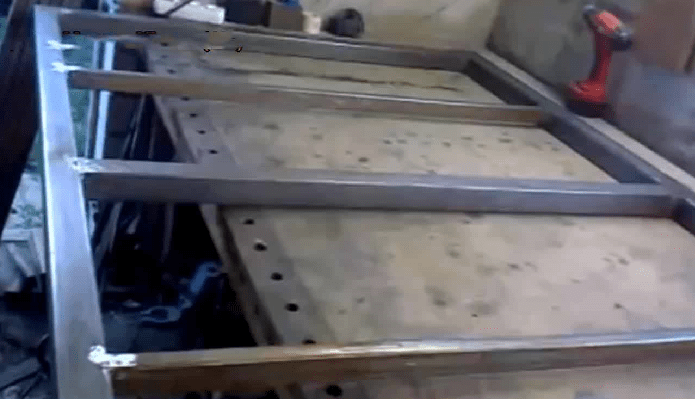

Две трубы длиной 120см и две трубы длиной 31 см. Обрезал концы труб болгаркой, как показано на схеме выше, под 45 градусов, и расположив их на листе мебельного ДСП сделал прихватки сваркой (электродом тройкой) в нескольких местах. Прямоугольность соединения проверял обычным строительным угольником. Получившиеся заготовки, проверив их прямолинейность, проварил окончательно, и чтобы их не повело в процессе сварки, прижал их струбцинами.

Сварочные швы отшлифовал той же болгаркой. Для удобства использовал УШМ с диском диаметром 125мм.

Затем из такой же трубы (20х30мм) нарезал пять заготовок длиной ровно 1метр. Это заготовки днища и переднего борта тележки. Вварил их между двумя боковыми бортами, сначала тоже слегка прихватив сваркой, прижав струбцинами к листу ДСП. Прямые углы тоже контролировал при этом тем же строительным угольником. Две центральные трубы, обозначенные на рисунке красными стрелками под номерами 3 и 4 расположил не вертикально как остальные,а горизонтально и сделал распорки (1 и 2) выровнял их по нижней плоскости днища. На боковые и передний борта тоже сделал распорки из таких же труб.

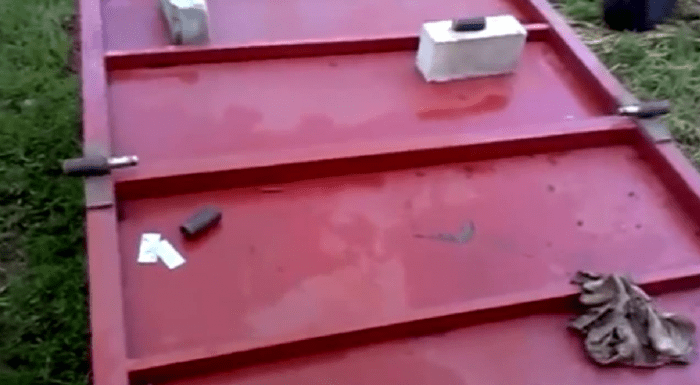

Для крепления днища, вварил по углам кузова и по центру обрезки труб, их видно на фото. Задний борт сделал аналогично боковым бортам из таких же труб 20х30мм, только размеры его снял по месту, получилось 990х270мм.

Задний борт прицепа крепится на обыкновенных дверных петлях и закрывается на шпингалеты, для безопасности к нему приклеены светоотражающие наклейки, которые хорошо видно ночью. Для удобства, борт сделан съемным, позволяя быстро выгрузить перевозимый груз.

На боковых и переднем борту приварил обрезки трубы 25х40мм для стоек дополнительных деревянных бортов (см. фото ниже).

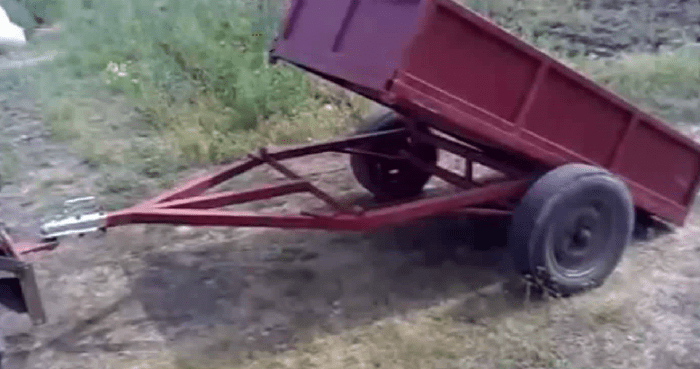

Длину кузова не стал делать больше, так как при его поднятии угол будет слишком маленьким, и содержимое не будет вываливаться из него. Каркас кузова готов, переходим к раме прицепа.

Рама

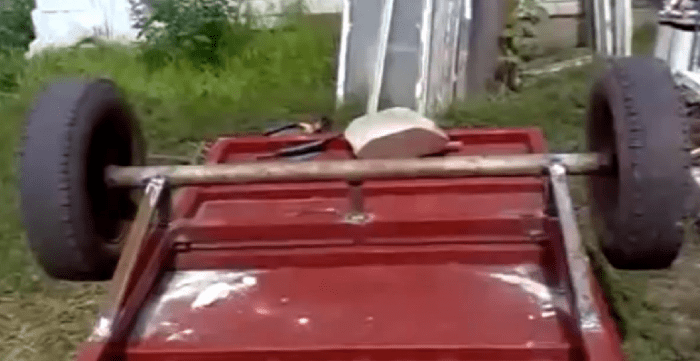

Балку изготовил из проф. трубы 50х50мм длиной 1180мм, приварив куски такой же трубы длиной 155мм под 45 градусов, как показано на рисунке. Затем два куска уголка на 32 мм приварил с боков, параллельно плоскости срезанных труб. На эти уголки и крепятся оси прицепа при помощи болтов.

Такая конструкция обусловлена тем, что токарные работы для меня не доступны. При наличии токарного станка можно значительно упростить конструкцию, выточив необходимые заготовки для крепления осей и просто приварив их к балке прицепа.

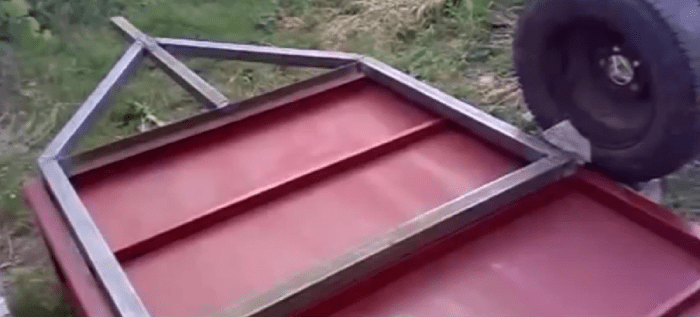

Далее изготовил дышло прицепа. Для него нужны две профильные трубы 25х50мм и длиной 1,85 метра каждая. Приварил эти трубы к балке, получилась треугольная конструкция, для усиления которой по углам рядом с балкой вварил косынки из металла толщиной 4мм, а впереди под прицепное устройство приварил пластину толщиной 8мм. Для того, чтобы прицеп стал самосвальным, к балке и распоркам днища (на фото они показаны стрелками 1 и 2) приварил дверные шарниры капелька, купленные в магазине.

Фиксируется кузов обычной дверной защелкой, приваренной к распорке между трубами дышла (см.фото ниже).

Защелка вставлена в обрезок трубы и приварена, поэтому держится довольно прочно. Открывается она рычажком на инструментальном ящике, соединенным с защелкой обыкновенной проволокой.

Сиденье – ящик для инструментов

Все металлические детали покрашены черной грунт - эмалью по ржавчине, а кузов и инструментальный ящик обшиты кровельным оцинкованным железом, которое посажено на обычные вытяжные заклепки. Каркас инструментального ящика сварен из уголка 20 мм и имеет размеры: Д 70 х Ш 34 х В 30см. Сиденье изготовлено из куска ДСП и поролона, обшитого дермантином. Сбоку врезан замок (см.фото).

Размеры этого ящика выбраны не случайно, потому как есть необходимость перевозки бензопилы, топора и канистры с бензином. И как оказалось в дальнейшем длинное сиденье удобнее при поворотах. Днище прицепа сделал из двух обрезков водостойкой OSB толщиной 12мм. Впоследствии сверху прикручу лист кровельной оцинковки.

Тормозная система

Тормозная система штатная от «Оки». Использован привод стояночного тормоза. Тормозная педаль сварена из металла 6мм. Закреплена она на подставке для ног (30х60см), эта пластина найдена на свалке. Под ней приварены два уголка на 32мм и длиной 37см. Впереди к ним крепится педаль, а сзади пластина с двумя отверстиями для тросов тормоза. Концы тросов прикручены при помощи специальных зажимов к Т образной пластине, от которой идет тяга к педали тормоза. Ничего сложного в конструкции тормозов нет, думаю, всё будет понятно из фотографий.

Сцепка

В качестве сцепки устройства мною был изготовлен и использован прицепной узел (ПИР) к МБ от Юрия Рыбальченко. За что ему огромное спасибо! Его устройство можно легко найти в интернете, набрав в поисковике выделенную фразу. Чтобы при буксировке прицепа не разбивало прицепное устройство мотоблока я сделал промежуточную скобу, скрутив ее болтами с готовой (на фото красного цвета) скобой от сцепки под навесное оборудование.

Так же пришлось изготовить самодельный прицепной палец из подходящего металлического прутка.

Подводя итог, могу сказать, что конструкция прицепа получилась довольно прочная и удобная. Эксплуатируя почти три месяца, я не выявил каких либо недостатков. Не уступая ни в чем прицепам заводского изготовления, по цене он обошелся почти в три раза дешевле, поскольку, покупал запчасти бывшие в употреблении. Времени на постройку и поиск запчастей ушло около двух недель. Ну а поскольку это мой первый опыт сварщика, то прошу строго не судить. Буду рад, если моя конструкция окажется кому то полезной.

- Выражаем благодарность пользователю за содержательный и полезный материал.

Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт, мусор, урожай, инструменты и другие тяжелые или габаритные грузы. Сделать прицеп к мотоблоку можно своими руками, потратив на это всего несколько дней. В результате получится незаменимый помощник, который облегчит дальнейшую работу.

Подготовительные работы

В первую очередь необходимо обдумать каких размеров должен быть прицеп , чтобы он подошел к определенному мотоблоку, и его удобно было использовать. После этого нужно будет набросать чертеж или эскиз тележки, на котором отобразить конструкцию с разных ракурсов, проставить все размеры и прорисовать узлы.

Механизмы прицепов

Продумать нужно все до мелочей , чтобы во время сборки техники не возникло никаких затруднений. Для этого необходимо разобраться:

Разобравшись со всеми этими вопросами, можно приступать к подготовке списка необходимых материалов и подсчета примерной стоимости будущего прицепа.

Простой прицеп к мотоблоку «Нева»

Чтобы приступить к изготовлению тележки своими руками, необходимо подготовить следующие материалы и инструменты:

• дюралюминиевый лист толщиной от 2 мм;
• листы из стали толщиной от 0,8 мм;
• рессоры и колеса;
• стальные трубы 25х25 и 60х30 мм;
• швеллер;
• крепежные элементы;
• шуруповерт;
• сварочный аппарат;
• электролобзик;
• болгарку.

Рама прицепа будет цельной конструкцией , установленной на каркасной решетке. Для ее изготовления две траверсы 25х25 мм нужно сделать поперечными и присоединить к ним трубы 60х30 мм так, чтобы в результате получилась решетка.

К готовой решетке привариваются две продольные трубы , сверху которых с помощью сварки крепится обвязка 25х25 мм. В качестве материала для бортов будут служить листы стали, которые вырезаются необходимых размеров и привариваются.

Наступила очередь балки, для изготовления которой понадобятся два швеллера. Элементы вставляются друг в друга, после чего на один из концов получившейся детали надеваются колесные оси.

Лонжерон соединяется с помощью рессор, конец которых следует надеть на ось балки и ось серьги. Затем к той же балке стремянками нужно приварить центральную часть рессор.

В последнюю очередь своими руками нужно сделать дышло из труб 60х30 мм . Их следует состыковать и с помощью сварки одну часть присоединить к прицепу, а другую – к лонжеронам.

Простой прицеп для мотоблока готов. Хотелось бы отметить, что для соединения его деталей специалисты рекомендуют использовать сварочный аппарат. Такое крепление позволит эксплуатировать конструкцию длительное время.

Многофункциональный прицеп для мотоблока своими руками: этапы работ, видео инструкция

Определившись с размерами и набросав чертеж, следует просчитать какое количество метров металлопроката и сколько швеллеров понадобится для изготовления самодельного прицепа. Это необходимо для того, чтобы обезопасить себя от лишних затрат на приобретение ненужных деталей и крепежных элементов.

Необходимые материалы и инструменты:

• сварочный аппарат;
• стальные уголки 40х40 мм и 50х25 мм;
• брус размером в 50х50 мм;
• доски толщиной в 20 мм;
• обрезки труб круглого и прямоугольного сечения;
• колеса в сборе со ступицей.

Будущий прицеп будет состоять из четырех основных узлов , соединенных посредством сварки.

Этапы работ:

Прицеп-самосвал для мотоблока готов. Теперь можно закреплять подножку и сиденье водителя, с которого будет осуществляться управление техникой.

Самодельный прицеп к мотоблоку из автодеталей

Составив заранее чертеж и подготовив необходимые материалы и инструменты, своими руками собрать такой прицеп можно за 1–2 дня.

Для работы понадобятся:

• передние полуоси от «Жигулей» или «Москвича»;
• швеллер в 65 мм по длине кузова;
• уголки 60х60 мм;
• две трубы длиной в 2 м;
• одна труба 60х40 мм, длиной в 3-5 м;
• сварочный аппарат.

Несущей деталью конструкции будет ось, которая изготавливается из швеллера . Его длина зависит от длины будущего прицепа. С обеих сторон швеллера с помощью сварки присоединяются полуоси от автомобиля. Сверху устанавливаются профильные трубы:

Для обеспечения конструкции прочности и жесткости, от передних углов тележки следует протянуть профильные уголки или трубы . Стыки можно соединить болтами или сваркой.

Рама для прицепа готова. Теперь на нее можно установить сделанный своими руками простейший деревянный кузов, сиденье и прицепить к дышлу.

Посмотрев видео инструкцию и изучив статью, можно понять, что для того, чтобы сделать прицеп для мотоблока своими руками не нужно быть конструктором или механиком. Для осуществления задуманного понадобится чертеж, необходимые инструменты, материалы и немного желания и свободного времени.

Планируя покупку мотоблока, практически всегда приходится задумываться о хорошем навесном оборудовании для полноценной работы на земельном участке. Навесное оборудование для плуга и прицеп для мотоблока нужны, как воздух. С этим утверждением не поспоришь, но стоят они немало, и денег на покупку такого лафета не всегда можно выкроить из ограниченного бюджета обычного человека. Поэтому основную часть капитала лучше потратить на приобретение классного мощного мотоагрегата с американским или японским мотором, и сделать прицеп для мотоблока своими руками. Тем более что чертежи для любого варианта прицепа к мотоблоку отыскать — не проблема.

Варианты исполнения прицепа для мотоблока

В зависимости от планируемых объемов перевозки, способа использования прицепа и возможностей мотоблока можно изготовить несколько различных вариантов:

Важно! Основная причина, по которой прицепы к мотоблоку выходят из строя, — на лафет, рассчитанный на 120 кг., грузят больше, чем позволяет грузоподъемность и размеры прицепа.

Тяжелый вариант позволит перевести одним разом и навесное оборудование, и плуг, и весь запас картошки на посадку. Срок службы такой машины исчисляется десятками лет.

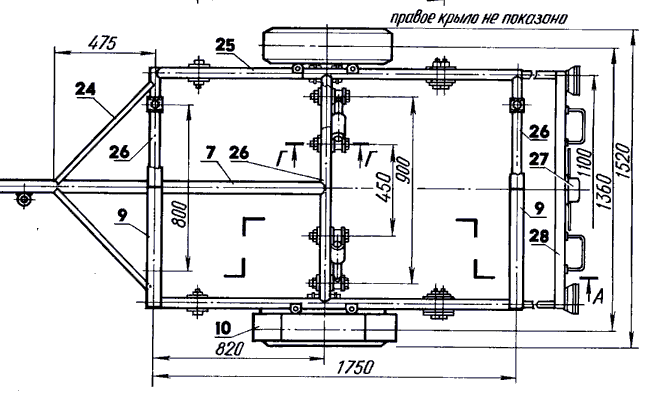

Рама прицепа: 1 — раскос (уголок 21х21х3), 2 — рамка сиденья (уголок 21х21х3), 3 — стояк (труба 50х25х4), 4 — стойки сиденья (уголок 40х40х4), 5,14 — подкосы передние (труба 50х25), 6,15 — лонжероны продольные (уголок 40х40х4), 7,8 — опоры колесной оси правые (уголок 32х32х4), 9,16 — подкосы задние (труба 50х25), 10 — поперечина усиливающая (уголок 40х40х4), 11 — корпус продольного шарнира (труба 58х4), 12 — ось колесная (пруток диаметром 30), 13,17 — лонжероны поперечные (уголок 40х40х4), 18 — косынки (s4)

Как сделать прицеп к мотоблоку своими руками

Для постройки тяжелого и устойчивого прицепа к мотоблоку нам понадобится следующее оборудование и материалы:

1. Электросварочный аппарат, болгарка, электродрель с комплектом сверл, с десяток электродов №4;
2. Стальной профиль - трубчатый квадрат 40х40 мм. -20м, 20х40мм. -15м., стальная труба с внутренним диметром, соответствующим наружному размеру подшипника ступицы, листовой металл толщиной 2мм. и общей площадью 2х3м.;
3. Две ступицы в сборе, от автомобиля М2140 или М412, пара москвичевских колес с «живой» резиной, две пары навесов для гаражных ворот.

Работа по изготовлению прицепа к мотоблоку с покрасочными работами займет не менее трех дней. Основные габариты прицепа понятны из схемы, грузоподъемность приведенной схемы - не менее 500кг, больший вес для обычного мотоблока опасен. Если вы приобрели мотоблок по типу "ЗУБР"а или "Garden Scout GS 101DE" с дизелем в 12 лошадок, можете грузить и больше.

Собираем каркас по чертежам и фотографии

На первоначальном этапе необходимо раскроить материал и сварить электросваркой остов для грузового отделения прицепа. Он представляет собой прямоугольную раму, сваренную из металлопрофиля квадратного сечения. Если следовать чертежам, то получится 120х180 см. Мы будем делать 150х200 см. Внутри прямоугольной рамы необходимо сделать две поперечные проставки, как на фото. Это усилит днище грузового отделения будущего прицепа.

Далее вырезаем из профиля 40х20мм. и свариваем четыре борта, каждый высотой 500 мм. Борта зашиваем стальными листами и привариваем к основе грузового отделения, на дно укладываем лист металла и крепим его к балкам из металлопрофиля. Задний борт можно установить на больших дверных навесах, что позволит откидывать его при выгрузке. Все сваренные части конструкции тщательно обрабатываем преобразователем ржавчины и покрываем грунтовкой.

На следующем этапе необходимо вырезать из металлопрофиля и сварить прицепное устройство для крепления к мотоблоку и несущий каркас, на который будет устанавливаться изготовленный ранее грузовой отсек прицепа.

Форма и размеры несущего каркаса, и способ крепления прицепа к мотоблоку понятны из фото. Размеры квадратной части каркаса соответствуют половине грузового отсека.

Навесы необходимо тщательно выровнять по уровню и приварить с максимальным качеством сварки. Благодаря такой рационализации грузовой отсек прицепа получит возможность опрокидываться для выгрузки без изменения положения мотоблока.

Изготавливаем ходовую часть прицепа к мотоблоку

Прицеп будем изготавливать на резиновом ходу, это значительно упростит управление мотоблоком, повысит безопасность и комфорт при движении. Колеса со ступицами на двух опорных подшипниках обеспечивают минимальное сопротивление качению, поэтому даже с полностью загруженным грузовым отсеком мотоблок довольно легко пройдет по грунтовке или даже травянистому грунту.

В этом варианте не используются полноценные тормозные устройства, но технически такая возможность есть,и при желании вы сможете дополнить ступицы крышками и тормозными колодками от М412. Чтобы не связываться с гидравликой, можно использовать тросовый привод от ручного тормоза.

Для установки трубы с подшипниками и ступицами на прицеп необходимо предварительно вырезать и приварить к каркасу три опорные вертикальные стойки из металлопрофиля 40х40мм., высотой каждая в 120-150 мм. При установке трубы потребуется приложить немало терпения для точного позиционирования ходового узла параллельно поперечной балке каркаса прицепа. Трубчатая ось позволяет обеспечить высокую прочность и жесткость даже при двукратном превышении максимального груза или прохождении поворота на высокой, как для мотоблока, скорости движения.

Далее привариваем трубу, устанавливаем и настраиваем положение ступиц в трубе так, чтобы биение диска колеса, одетого и закрученного гайками на ступице, было минимальным. Сразу после завершения выравнивания, прихватите шов сварочными точками и обварите полноценный шов.

Чтобы снизить нагрузки на вертикальные стойки, от трубы до рамы каркаса необходимо вырезать и приварить усилители в виде металлопрофиля.

Для крепления прицепа к мотоблоку можно переделать стандартную сцепку на основе плуга или изготовить переходник по типу фаркопа. Главное условие — соединение должно иметь возможность свободно поворачиваться в горизонтальной плоскости, не мешать управлению мотоблоком и быть достаточно прочным, учитывая большой вес конструкции.

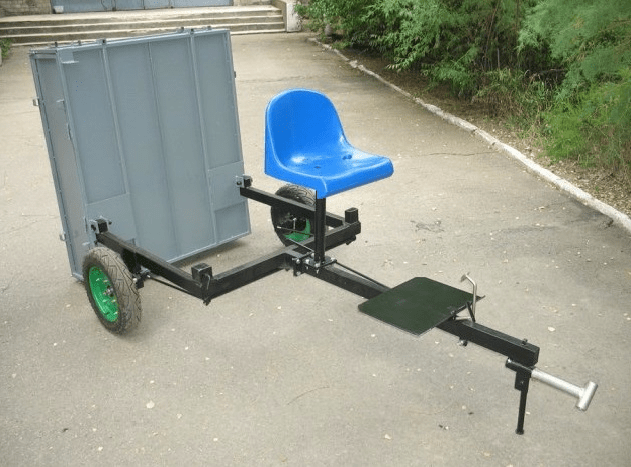

На треугольнике прицепа необходимо установить вертикальную стойку со скамейкой или сидением для водителя. Высоту и месторасположение сидения выбирают, исходя из длины ручек управления мотоблока. Пространство под ногами рекомендуют закрыть металлической сеткой или приваренной тонкой арматурой.

Заключение

Управление тяжелым лафетом к мотоблоку потребует определенного навыка, поэтому первые попытки следует выполнять исключительно на безлюдной местности. Кроме того, для подобного рода конструкций работниками ГИБДД могут требоваться регистрация и оборудование лафета для мотоблока габаритами, стоп-сигналами, тормозами.
