Как смонтировать кровлю из металлочерепицы. Монтаж кровли из металлочерепицы своими руками — пошаговая инструкция. Монтажные работы с элементом вентиляции

Как правильно стелить металлочерепицу? Этот вопрос задают себе практически все застройщики, выбравшие для своего дома этот современный, практичный и долговечный материал. Мы постараемся самым подробным образом рассказать, какая технология монтажа металлочерепицы рекомендована ее производителями и какая схема монтажа металлочерепицы наиболее предпочтительна.

Основные плюсы модулей металлочерепицы — хорошая прочность и высокие противопожарные свойства.

Кроме этого, вы узнаете, как устроен кровельный «пирог», какие материалы и инструменты будут необходимы при строительстве крыши и многое другое. Мы надеемся, что наша инструкция по укладке металлочерепицы будет полезна как застройщикам, так и строителям, независимо от того, строите ли вы дом или делаете навес из металлочерепицы.

Металлочерепица: технология монтажа

Конструкция, сделанная по данной схеме, при надлежащем подборе материалов, обеспечит вас надежной и долговечной кровлей.

Кратко о кровельном «пироге». Перед тем как начинать монтаж металлочерепицы (видео можно скачать или посмотреть чуть ниже), вспомним некоторые понятия и схему устройства кровельного «пирога». Свое название он получил из-за большого количества слоев, выполняющих различные функции. Именно эта конструкция, при надлежащем подборе материалов, обеспечит вас надежной и долговечной кровлей.

Независимо от того, будете ли вы делать монтаж металлочерепицы своими руками или нанимать монтажников, важно четко понимать, что крыша – довольно сложная конструкция, при сооружении которой необходимо строго соблюдать рекомендации по монтажу металлочерепицы, которые дают производители, а также все строительные нормативы и правила.

Постоянно держите под контролем весь монтаж металлочерепицы (видеоинструкцию можете скачать или посмотреть здесь), так как последствия некачественного выполнения работ могут проявиться не сразу. Так, плохо уложенная паро- и гидроизоляция может повлечь за собой скопление конденсата, ухудшение свойств теплоизоляции, гниение деревянных элементов конструкции. Имейте в виду, что, только соблюдая все правила монтажа металлочерепицы, можно построить надежную и долговечную крышу.

Металлочерепица и монтаж структурных элементов производится по следующей последовательности (схема N 1):

Технология монтажа кровли из металлочерепицы предполагает обязательную защиту утеплителя со стороны МЧ при помощи пленочной гидроизоляции, а со стороны помещений – пленочной пароизоляции.

1. Стропильная система.
2. Контррейки.
3. Пленка гидроизоляции.
4. Брусья вертикальной обрешетки.
5. Начальный брусок горизонтальной обрешетки.
6. Брусья горизонтальной обрешетки.
7. Дополнительная обрешетка.
8. Доска ветровая.
9. Кронштейн желоба.
10. Планка карниза.
11. Металлочерепица.
12. Конек кровли.
13. Уплотнитель конька.
14. Окно слуховое.
15. Теплоизоляция.
16. Пароизоляция.
17. Подшивка мансарды.

Вернуться к оглавлению

Инструкция по монтажу металлочерепицы (Монтеррей и ее аналогов)

Вернуться к оглавлению

Инструменты и оборудование

Монтаж металлочерепицы Монтеррей и ее аналогов необходимо начинать с подготовки необходимого инструмента. Вам понадобятся:

1. Ручные ножницы по металлу.
2. Ножовка по металлу (с мелкими зубьями).
3. Просечные ножницы по металлу.
4. Специальная насадку на дрель для резки металла.
5. Электрические высечные ножницы.
6. Электролобзик.
7. Дисковая пила.
8. Болгарка с абразивным кругом.

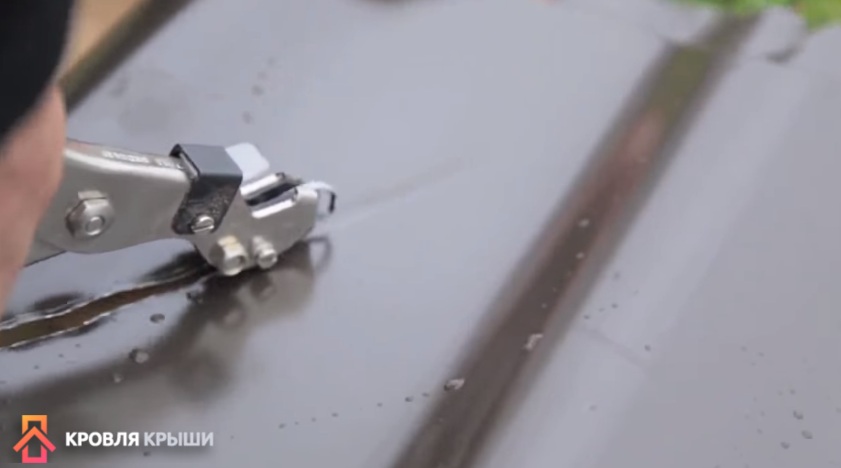

• инструмент для резки листов металлочерепицы (МЧ);
• шуруповерт (лучше аккумуляторный);
• молоток средних размеров;
• длинная ровная рейка или правило;
• маркер.

• ножницы по металлу (ручные и электрические);
• ножовку или электрическую сабельную пилу с соответствующими полотнами;
• электрические просечные ножницы;
• электролобзик;
• дисковую пилу с победитовыми зубьями.

По окончании работ тщательно удалите металлические опилки, иначе они, ржавея, испортят полимерное покрытие МЧ.

Внимание! Ни в коем случае не разрезайте металлочерепицу инструментами с абразивными кругами («болгаркой»). Иначе под воздействием высоких температур разрушится не только слой полимера, но и цинковое покрытие. Результат будет неутешительный: начнется бурный процесс ржавления, на вашей кровле появятся ржавые потеки.

Вернуться к оглавлению

Монтаж металлочерепицы (Монтерей и аналогов)

Если теплоизоляционные плиты уже приобретены, то шаг стропил будет зависеть от их ширины, так как впоследствии утеплитель будет вставляться между стропилами крыши.

Шаг стропил под металлочерепицу должен находиться в пределах 550-900 мм. Имейте в виду, что если вы уже закупили теплоизоляционные плиты, то шаг стропил будет зависеть от их ширины, так как впоследствии утеплитель будет вставляться между стропилами крыши. В качестве материала для стропил, как правило, выбирают брус с сечением 150х50 мм.

После того как стропила будут установлены, необходимо выполнить контрольные замеры скатов. Проверьте прямоугольность и плоскостность конструкции, для этого замерьте диагонали скатов. Небольшие отклонения (до 10 мм) допустимы, их можно будет впоследствии скрыть доборными элементами.

Обратите внимание, что, если для кровли используется металлочерепица, уклон ската должен быть не менее 14°. Длина листов определяется основным размером – длиной ската. Она измеряется от конька до карниза, с учетом карнизного свеса (не менее 40 мм). Если скат у вас длиной более 6 м, то листы необходимо разбить на два или более куска, которые затем укладывают с перехлестом. Нахлест металлочерепицы должен быть около 150 мм. Конечно, при использовании длинных листов на скате получается меньше стыков, но укладывать их намного труднее, чем короткие.

Длина утеплителя должна быть на 2–3 см больше расстояния между стропилами.

При суточных перепадах температуры на нижней поверхности МЧ может появиться конденсат. Также и теплый воздух из дома, содержащий пары влаги, проникает в холодное подкровельное пространство. Избыток влаги приводит к увлажнению слоя утеплителя, а следовательно, ухудшаются его теплотехнические характеристики. В итоге крыша промерзает, образуются наледи на металлочерепице, гниют стропила и обрешетка, появляется плесень и разрушается внутренняя отделка помещений.

Чтобы избежать всех этих неприятностей, руководство по монтажу металлочерепицы любого производителя настоятельно рекомендует применять утеплитель требуемой толщины. Кроме этого, технология монтажа кровли из металлочерепицы предполагает обязательную защиту утеплителя со стороны МЧ при помощи пленочной гидроизоляции, а со стороны помещений – пленочной пароизоляции.

Для удаления паров влаги из подкровельного пространства необходимо создать естественную вентиляцию, то есть обеспечить свободное движение воздуха от карниза кровли к ее коньку. Для этого между МЧ и пленкой гидроизоляции посредством обрешетки оставляют свободное пространство (около 40 мм). На карнизных свесах, при их подшивке, оставляются щели, а в резиновом уплотнителе конька освобождаются специальные отверстия.

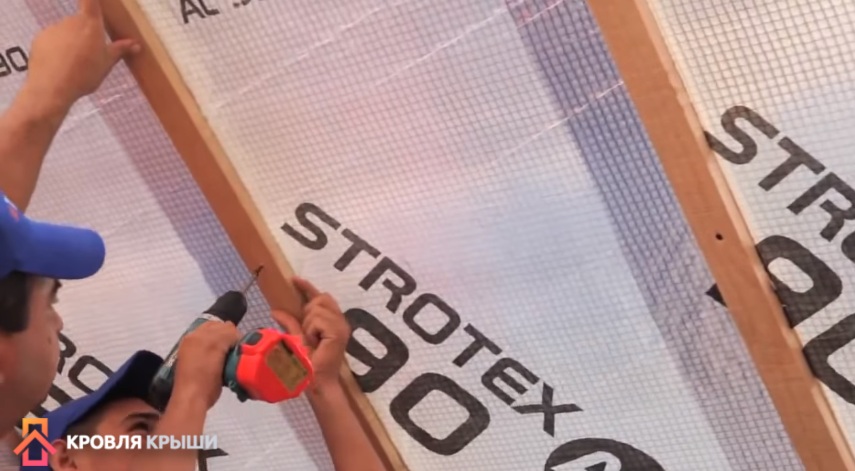

Гидроизоляцию раскатывайте по стропилам горизонтально. Начинайте от карниза, делая провис около 20 мм. Между соседними полотнищами сделайте нахлест (примерно 150 мм). Пленки марки «Ютафол» или «Ютакон» располагайте наружу стороной, имеющей цветную полосу по краю. Переворачивать пленку не допускается. На рынке сегодня можно встретить достаточное количество тех или иных подкровельных пленок. Об особенностях их применения проконсультируйтесь с менеджерами.

1. Стропильная нога.
2. Гидроизоляционный материал.
3. Контробрешетка.
4. Обрешетка.

После монтажа гидроизоляционного материала можно одновременно выполнять укладку кровельного покрытия снаружи и теплоизоляцию внутри здания. Теплоизоляционные плиты устанавливайте между стропилами, оставляя для гидроизоляции «Ютафол» или «Ютакон» зазор не менее 20 мм, иначе пленка утратит свои свойства. Если же вы приобрели пленку марок «Тайвек» или «Ютавек», зазор делать нет необходимости.

На внутренних поверхностях стропил степлером закрепите пароизоляцию «Ютафол H Сильвер» или «Ютафол H 110». Полотна пароизоляции укладывайте внахлест, герметично соединяя их клейкой лентой. После выполнения этого этапа работ можно начинать внутреннюю облицовку (если это мансардный этаж).

Обрешетку выполняйте из обработанных антисептиком брусьев, имеющих сечение 50х50 мм и обрезных досок 32х100 мм (значения ориентировочные). Вначале на стропила поверх гидроизоляционной пленки от конька к карнизу прибейте спадающие брусья, а уже на них крепите доски обрешетки.

Первую доску обрешетки (если считать от карниза) возьмите толще других (примерно на 10-15 мм). Теперь самое главное – выдержать необходимые расстояния между досками. Если у вас металлочерепица Монтеррей, монтаж второй доски нужно проводить, отступив от нижней кромки первой доски 300 мм (замеряете до середины прибиваемой второй доски) .

Перед монтажом металлочерепицы, во внутреннем стыке скатов на сплошную обрешетку крепится саморезами нижняя планка ендовы. Если планки нужно состыковать, делается перехлест (100-150 мм).

Это же расстояние для МЧ «МП Макси» равно 350 мм. Межосевое расстояние всех последующих досок обрешетки (32х100 мм) для МЧ «Монтерей» или «Супермонтерей» - 350 мм, для МЧ «Макси» - 400 мм. Если вы сделали шаг стропил более 1000 мм, используйте доски обрешетки большей толщины.

Сплошную обрешетку выполните в ендовах, около дымоходов, по периметру мансардных и слуховых окон. По обеим сторонам конька прибейте две дополнительные обрезные доски, а торцевые планки поднимите над рядовой обрешеткой, на высоту, равную высоте профиля МЧ.

Перед тем как монтировать металлочерепицу, во внутреннем стыке скатов на сплошную обрешетку закрепите при помощи саморезов нижнюю планку ендовы. Если планки необходимо состыковать, сделайте перехлест (около 100-150 мм). Потом разметьте и подрежьте (по необходимости) листы МЧ. Монтаж металлочерепицы ведите снизу вверх.

Сверху на стыке листов (он редко выглядит красиво) установите декоративный элемент – верхнюю планку ендовы. Внимание! Узлы примыканий – самое слабое место кровли. Поэтому, чтобы потом не пришлось выполнять ремонт металлочерепицы, подходите к их устройству особенно внимательно.

Для обеспечения герметичного примыкания кровли из МЧ к дымоходам и стенам на скате выполняется внутренний фартук. Используйте для его изготовления нижние планки примыкания. Приложите планку к стене трубы и отметьте верхний край планки на кирпиче. Потом, по отмеченной линии при помощи болгарки пробейте штробу. После окончания штробления уберите пыль и промойте водой рабочий участок стены.

Внутренний фартук начинайте устанавливать со стенки трубы, расположенной с нижней стороны ската (со стороны карниза, а не конька). Планку подрежьте по месту, установите и закрепите саморезами. По такому же принципу установите фартук по всем оставшимся сторонам трубы. Если придется стыковать планки, делайте нахлест (около 150 мм). Заведенный в штробу край фартука обработайте силиконовым герметиком (лучше, если он будет бесцветным).

Держатели желоба закрепляйте к нижней доске обрешетки. Их способ крепления и шаг определяется типом используемой водосточной системы.

Затем под нижнюю кромку внутреннего фартука заведите плоский лист, так называемый галстук, который обеспечит сток воды. Галстук направьте или в ендову, или вниз, до карниза кровли. По краю галстука, используя плоскогубцы и молоток, выполните бортик.

Листы МЧ монтируйте сверху фартука и галстука. После того как уложите кровельное покрытие вокруг дымовой трубы, приступайте к изготовлению и установке фартука наружного. Для его изготовления используйте верхние планки примыкания. Их устанавливайте так же, как и нижние, только верхнюю кромку не заводите в штробу, а крепите непосредственно к стене.

Внимание! Все перемещения по кровле из МЧ необходимо осуществлять только при соблюдении мер безопасности. Обуйте мягкую, удобную, нескользкую обувь. Наступайте только в прогиб волны. Наденьте пояс монтажника и пристегните страховочный фал.

Держатели желоба закрепляйте к нижней доске обрешетки. Их способ крепления и шаг определяется типом используемой водосточной системы. Поэтому прочитайте прилагаемую к ней инструкцию. Особое внимание уделите расположению края водосточного желоба. Он должен находиться ниже кромки металлочерепицы на 25-30 мм. Это необходимо для сохранения целостности желобов при сходе с кровли снежных пластов.

Если водосточная система имеет прямоугольное сечение, то желоб просто вставляется и закрепляется в держателях. Карнизная планка прикрепляется к обрешетке крыши, при этом нижняя кромка планки перекрывает край желоба. Пленка гидроизоляции выводится над карнизной планкой (для стекания конденсата).

При установке желоба круглого сечения нужно завести его заднюю кромку в фиксирующий выступ на держателе. Карнизная планка устанавливается по вышеуказанной методике. Подкровельная пленка также выводится над карнизной планкой.

Вернуться к оглавлению

Монтаж металлочерепицы – инструкция по устройству мансардных окон

Количество окон, необходимых для комфортного уровня освещения мансарды, можно определить по соотношению полезной площади остекления к площади помещения. Рекомендуются значения от 1:8 до 1:12.

Сделаем небольшое отступление и рассмотрим вариант кровли с мансардными окнами. Количество окон, необходимых для комфортного уровня освещения мансарды, можно определить по соотношению полезной площади остекления к площади помещения. Рекомендуются значения от 1:8 до 1:12. То есть если ваша мансарда имеет площадь 100 кв.м, то общая площадь окон должна быть 10 кв.м. Устанавливать мансардные окна рекомендуется на высоте 90-110 см от уровня пола. При выборе окон также учитывайте, что два окна небольших размеров, расположенных на некотором расстоянии, будут давать больше света, чем одно большое.

Кроме этого, вы можете установить мансардные окна группами, горизонтально, вертикально или комбинированно. Как правило, окна устанавливаются на обрешетку с одновременным креплением к стропильным балкам. Хотя могут быть и свои особенности, зависящие от производителя мансардных окон. Если горизонтальные размеры окна не совпадают с шагом стропил, потребуется частичное изменение стропильной конструкции. В этом случае рекомендовано устанавливать фрагмент стропила и дополнительные горизонтальные контррейки, фиксирующие его. Проем под окно должен превышать его размеры на 40-60 мм в горизонтальной плоскости и на 45 мм – в вертикальной. Обычно установка мансардных окон не вызывает затруднений, так как каждое окно имеет подробную инструкцию по монтажу.

Вернуться к оглавлению

Первый лист выровнивается по торцу кровли и закрепляется одним саморезом в верхней части. При этом делается у карниза козырек из металлочерепицы (вынос) порядка 40 мм.

Первый лист выровняйте по торцу кровли и закрепите одним саморезом в верхней части. При этом сделайте у карниза козырек из металлочерепицы (вынос) порядка 40 мм. Укладывайте второй лист с нахлестом на первый (если ведете монтаж справа налево) или заведите край второго листа под первый – при монтаже слева направо.

Между собой листы соединяйте саморезами в верхней части перехлеста, при этом не прикручивайте их к обрешетке и обеспечьте им возможность двигаться относительно самореза, держащего первый лист в верхней, коньковой части.

Третий лист укладывайте по аналогии со вторым. Выровняйте параллельно карнизу все три листа, соединенные между собой. При необходимости стыковки листов по длине укладывайте их в порядке, указанном на рисунке Б. Внимание! Если ваша металлочерепица снабжена защитной пленкой, обязательно удалите ее при монтаже.

Нижнюю часть листа крепите саморезами в подошву волны МЧ. Шаг – через волну. Последующие ряды саморезов расположите в шахматном порядке, также чередуя их через волну. Боковые нахлесты листов скрепляйте саморезами по каждому гребню. Расчетный расход саморезов при монтаже металлочерепицы – 6-8 штук/кв.м покрытия кровли.

Внимание! При покупке металлочерепицы уточните у поставщика условия гарантии. Дело в том, что некоторые производители предоставляют гарантию на МЧ только при условии использования саморезов строго определенной марки. Поэтому совет: покупайте саморезы у поставщика металлочерепицы.

На торцах кровли установите торцевые планки с нахлестом 50 мм. Их закрепите саморезами через 550-600 мм. Наверху используйте саморезы длиной 80 мм, сбоку – 28 мм. При необходимости подрежьте планки.

Под конек обязательно укладывается фигурный уплотнитель, предварительно освободив вентиляционные отверстия.

Коньковые планки могут быть плоскими или круглыми. Установку планки круглого конька начинайте с закрепления на ее торцах при помощи саморезов или заклепок плоских или конусных заглушек (их форму выберите в соответствии с формой вашей крыши). Для плоского конька заглушки не потребуются.

Под конек уложите фигурный уплотнитель, предварительно освободив вентиляционные отверстия. На уложенный уплотнитель установите плоский или круглый конек. Коньковые саморезы длиной 80 мм располагайте через волну МЧ. Между отдельными панелями конька сделайте нахлест 100 мм.

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

Металлочерепица - прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток - шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Устройство утеплённой и неутеплённой кровли

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

• металлочерепица - выполняет защитную функцию строения;
• шумоизоляция - гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
• обрешётка - место крепления кровли;
• контробрешётка - обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
• гидроизоляция - защищает утеплитель от влаги;
• теплоизоляция - удерживает тепло внутри жилого помещения;
• стропильная система;
• пароизоляция - предотвращает проникновение влаги изнутри помещения;
• внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

• металлочерепица;
• обрешётка;
• контробрешётка;
• гидроизоляция;
• стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

Необходимые инструменты

Для укладки металлочерепицы на крышу понадобятся:

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

У листа металлочерепицы есть две ширины:

• общая (1180 мм);
• полезная (1100 мм) - края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

1. Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м: 1,1 м = 4,5. Полученное число округлить до 5 рядов.
2. Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м: 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
3. Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух - 20 листов.

Цвет шляпки самореза для крепления металлочерепицы к обрешётке можно подобрать в тон кровельному материалу

При выборе саморезов нужно обращать внимание на:

• расстояние между витками - саморезы с большим расстоянием между витками подойдут для крепления металлочерепицы к деревянному брусу;
• наконечник - саморезы с острым наконечником крепят металлочерепицу к металлической основе;
• длину - длинные саморезы подходят для фиксации доборных элементов, короткие - для соединения листов и крепления металлочерепицы к обрешётке (2,8 см);
• форму шляпки.

Технология набивки обрешётки под металлические листы

Вес металлочерепицы небольшой, поэтому специального основания под неё не требуется. Нужно лишь к стропильной системе прибить обрешётку.

Набивать обрешётку под металлочерепицу нужно точно по разметке

При этом важно правильно определить шаг укладки досок. Расстояние между первой и второй доской должно быть 25–35 см (в зависимости от расстояния между изгибами листа конкретной модели металлочерепицы), далее шаг увеличивается на 5 см и выдерживается постоянным.

Шаг обрешётки должен соответствовать шагу волны металлочерепицы

В проблемных местах (размещения ендов, примыкания металлочерепицы к трубе и возле окон) обрешётка делается сплошной.

Технология укладки металлочерепицы на крышу

Обычно металлические листы начинают стелить с правого края прямоугольного ската крыши. Тогда каждый следующий лист укладывают на предыдущий. Если двигаться в обратном направлении, то каждый следующий лист подкладывают под предыдущий. Если же скат треугольной формы, то первый лист кладут по центру ската (там, где самая большая его высота). А остальные уже крепят к нему с обеих сторон. Сам монтаж выполняют в следующей последовательности:

1. Укладывают первый ряд металлочерепицы. При этом не стоит сразу надёжно фиксировать листы. Лучше немного прихватить в одном месте, выровнять их относительно друг друга и края ската. Первый ряд должен свисать с карниза на 5 см.


   Начинать работу можно как с левой стороны, так и с правой

2. Фиксируют металлочерепицу. Рекомендуется использовать только качественные крепёжные элементы, поскольку от этого напрямую зависит срок службы кровли. Располагать саморезы нужно через волну.


   Крепежи нужно располагать через волну, закручивать крепко, но не пережимать уплотнительное кольцо

3. В месте стыка часть угла срезают, чтобы удалить уплотнение. Возможен вариант выпрямления капиллярной канавы, которая располагается под штамповочной чертой.


   Если необходимо передвигаться по металлочерепице, то наступать можно только на нижнюю часть волны

4. Повторяют процесс для второго и последующих рядов.

   Есть разные варианты укладки металлочерепицы в два ряда, поэтому изучив принцип монтажа, можно выбрать более удобный способ для конкретной крыши

5. Фиксируют торцевые планки. Укладывают их внахлёст в 2 см.

Во время работы с металлическими листами нужно соблюдать некоторые правила:

• передвигаться по крыше аккуратно, в удобной обуви, наступать только на нижнюю часть волны;
• место среза сразу закрашивать специальной краской. Болгаркой резать металлочерепицу запрещено, так как нарушается защитное покрытие;
• после монтажа снять с поверхности материала защитную плёнку: она будет выглядеть не эстетично, если раскрошится под воздействием солнечных лучей.

Видео: монтаж металлочерепицы с пошаговой инструкцией

Монтаж кровельного конька

Конёк изготавливается из того же материала, что и кровельное покрытие. Его монтаж выполняют следующим образом:

При угле наклона скатов в 45° перед установкой конька нужно проверить его совместимость с крышей подобной конструкции. Иначе есть риск проникновения влаги в подкровельное пространство, что повлечёт за собой полную замену кровли.

Видео: как самостоятельно установить конёк

Монтаж ендовы

Если крыша сложной формы, то на стыке двух скатов ставится ендова.

Сначала крепится нижняя ендова, затем монтируется кровельное покрытие, после чего стык закрывается верхней ендовой

Выполнять её монтаж нужно в соответствии с технологией:

Видео: внутреннее устройство ендовы

Отделка труб

Для отделки мест выхода трубы отопления или вентиляции используются специальные фартуки. Монтаж выполняется следующим образом:

Видео: как правильно выполнить обход трубы

Заземление

Применяя металлические листы в качестве кровельного материала, стоит подумать про обустройство заземления. Для этого можно использовать штырь-электрод или металлические трубы (естественное заземление). Но только не трубы с горючими жидкостями, канализационные и центрального отопления.

Металлическую крышу необходимо заземлить, чтобы избежать проблем во время грозы

Поперечное сечение штыря-электрода должно составлять 50 мм 2 и более, а толщина полосок стали - от 4 мм. На крыше крепится молниеприёмник: стержень из стали толщиной 12 мм и длиной 200–1500 мм. Для него можно использовать трубу с запаянным торцом. Штырь заглубляется в землю и соединяется оцинкованной проволокой из стали сечением 6 мм и более с этим громоотводом.

Во время грозы молниеприёмник принимает на себя электрический разряд и передаёт его в землю

Видео: бюджетный вариант громоотвода своими руками

Установка снегозадержателей

На последнем этапе монтажа к кровле крепятся снегозадержатели. Этот элемент является обязательным, если использовалась металлочерепица с полиэстеровым покрытием.

Чем больше наклон крыши, тем больше снегозадержателей потребуется

Располагать планки снегозадержателя нужно в один или два ряда в шахматном порядке. Чем угол наклона ската больше, тем больше планок нужно использовать. Крепить их к металлочерепице можно теми же саморезами, что использовались для монтажа кровли.

Снегозадержатели ставятся для безопасности находящихся внизу людей, когда начинается сход с крыши заледеневшей снежной массы

Видео: для чего и как работают снегозадержатели, правила их установки

Срок службы металлочерепицы зависит и от правильности монтажа, и от соблюдения правил ухода. В первую очередь это касается регулярной чистки. Но чистить металлочерепицу нужно правильно, чтобы не повредить защитный полимерный слой. Основные этапы ухода за металлочерепичной крышей:

• для удаления грязи и листьев нужно использовать ворсистую щётку;
• при наличии более серьёзных загрязнений можно выбирать специальные средства, предназначенные для полимерных покрытий;
• водосточную систему прочищать только водой под напором;
• снег удалять специальными инструментами, которые не способны повредить материал (пластиковым скребком).

Правильный уход может продлить срок службы металлочерепицы до 50 лет.

Металлочерепица может стать отличной защитой строения от погодных явлений. И прослужит она не один десяток лет, но при условии соблюдения технологии монтажа, выбора качественных доборных элементов и крепёжных деталей, а также своевременной чистки и ремонта.

Металлочерепица с каждым днем становится все более популярной. Это отличный кровельный материал с оптимальным соотношением эксплуатационных характеристик и стоимости. Металлочерепица подходит для отделки кровель практически любой сложности. При этом справиться с задачами по монтажу материала можно своими руками.

Металлочерепица производится в виде оцинкованного листового материала, изготовленного на основе стали. В состав листа входит несколько слоев, выполняющих важные защитные либо же декоративные функции.

1. Цинковый слой. Является основой для нанесения следующих слоев. Дополнительно предупреждает развитие коррозии.
2. Пассивирующий слой. Предотвращает накопление статического электричества.
3. Грунтующий слой. Обеспечивает максимально качественное сцепление предыдущих и следующих слоев листа металлочерепицы.
4. Полимерный слой. Защищает материал от неблагоприятных внешних воздействий и придает ему требуемый внешний вид. Покрытие может быть матовым и глянцевым. Доступно множество цветовых вариаций, что позволяет подобрать кровельный материал в полной мере удовлетворяющий запросы владельца.

Металлочерепица имеет множество преимуществ перед другими популярными кровельными материалами, а именно:

• небольшой вес. На современном рынке доступно множество превосходных по своим характеристикам кровельных материалов, но возможность использования многих из них ограничена именно из-за большого веса. Современные дома все чаще возводятся из «легких» строительных материалов и дополнительная нагрузка им абсолютно ни к чему. Металлочерепица же весит немного, поэтому ее можно смело использовать даже для кровли крыш домов, построенных на слабых фундаментах;
• множество цветовых вариаций. Вряд ли можно найти другой кровельный материал, представленный в таком многообразии цветовых решений, как металлочерепица;



• хорошие технические характеристики. Металлочерепица устойчива к атмосферным и прочим неблагоприятным воздействиям. Установка листов может выполняться в любой период года;



• сравнительно доступную стоимость. Металлочерепица заметно выигрывает в цене у других покрытий с аналогичными параметрами. Натуральная черепица стоит гораздо дороже, хотя ее свойства практически не отличаются от характеристик современных качественных стальных листов.

Металлочерепица прекрасно смотрится на крышах практически любых строений. Лучше всего она подходит для больших и солидных домов и коттеджей, однако при желании можно разработать отличный проект кровли даже для небольшого дачного домика.

Видео — Металлочерепица монтаж своими руками инструкция

Перед началом обустройства обрешетки и крепления непосредственно листов металлочерепицы нужно обязательно подумать о надежной и качественной гидроизоляции. Благодаря влагоизоляционно му материалу будет исключена возможность появления конденсата на внутренних поверхностях элементов кровельной системы, что поспособствует существенному увеличению срока их службы.

Наиболее популярным вариантом гидроизоляции является полиэтиленовая пленка. Этот доступный по своей стоимости материал безукоризненно справляется со всеми возлагаемыми на него задачами.

Гидроизоляцию следует укладывать на стропила под контрбрус. Отдельные куски пленки укладываются с нахлестом около 15-17 см. Провес пленки между стропилами может составлять не больше 1,5-2 см. Для фиксации пленки используйте оцинкованные гвозди или строительный степлер с металлическими скобами. Стыки гидроизоляции проклейте клейкой лентой. Желательно, чтобы она была металлизированно й.

Технология устройства кровли из металлочерепицы требует обязательной укладки утеплителя. Удобнее всего использовать плиты минеральной ваты. Материал укладывается между стропильными ногами. Для фиксации плит прекрасно подойдет уже знакомый вам строительный степлер.

Устройство обрешетки

Металлочерепица будет укладываться на несущую конструкцию, известную как обрешетка. Каркас системы собирается из деревянных досок шириной порядка 100 мм и толщиной 25-30 мм. Все деревянные элементы необходимо обработать антисептическим средством. В противном случае древесина сгниет в достаточно краткие сроки.

Обрешетка крепится в промежутке между укладкой гидроизоляции и монтажом утеплителя. Задача сводится к прикреплению деревянных досок или брусков к стропилам. Крепить начинайте от конька кровельной конструкции, постепенно продвигаясь вертикально вниз к карнизу. Элементы обрешетки фиксируйте в горизонтальном положении. Используйте гвозди подходящей длины. Как правило, доски монтируются сплошным листом.

Укладка кровельного материала

Укладка металлочерепицы должна начинаться с нижнего угла кровельного ската. Лучше всего начинать работу с левого нижнего угла. В данном случае каждый следующий лист будет перекрывать предыдущий. Если же вы начнете монтаж покрытия с правого угла, следующий лист металлочерепицы придется подкладывать под уже уложенный материал. Так делать нежелательно, т.к. при подобном монтаже появляется большая вероятность повреждения кровельного покрытия.

Укладка металлочерепицы должна выполняться параллельно карнизу. Не забудьте оставить свес за карнизом порядка 4 см. Существует технология, в соответствии с которой листы металлочерепицы могут укладываться вертикально. Но при отсутствии должного опыта проведения кровельных работ от этого метода лучше отказаться, отдав выбор в пользу более традиционного и простого горизонтального монтажа.

При укладке вам нужно будет выполнять незначительный поворот углов по часовой стрелке. Делается это для того, чтобы правые углы элементов, уложенных в одном ряду, были расположены по единой прямой.

Для закрепления соседствующих листов используется 1 саморез. Такое предварительное крепление размещается вверху листа. После этого нужно выровнять элементы системы и выполнить их окончательную фиксацию.

Самые длинные листы металлочерепицы укладывайте в нижнем ряду. При таком варианте существенно облегчается монтаж, а готовое покрытие обретает более солидный и привлекательный вид.

На 1 м2 покрытия уходит примерно 7-8 саморезов. Крепить листы нужно в поперечных волнах, вкручивая саморезы с шагом в 35 см. Также можно устанавливать саморезы в продольные волны. При таком способе крепить необходимо через волну, размещая саморезы в верхних гребнях.

Для закручивания саморезов лучше всего подходит электрический шуруповерт. Также подойдет электродрель. Главное, чтобы она имела функцию медленного и плавного вращения патрона. Для достижения большей точности крепления отверстие рекомендуется заранее накернить.

Листы покрытия нужно закреплять в нижнем гребне волны, там, где материал прижимается к обрешетке. Это позволит создать максимально надежное крепление и не деформировать материал.

Нижние листы металлочерепицы необходимо крепить к первой обрешетине в каждой волне, без пропусков. На этот участок будут оказываться самые мощные ветровые нагрузки, поэтому крепление должно быть максимально надежным, чтобы листы не сорвало при первом же сильном порыве ветра.

Крепление к другим обрешетинам выполняйте на минимальном расстоянии снизу к ступеньке. В этом месте листовой материал имеет самую высокую жесткость. Помимо этого, при таком расположении саморезы будут практически незаметными.

В местах нахлеста листы металлочерепицы нужно закреплять через волну. При желании можете фиксировать каждую волну. Благодаря этому будет обеспечено максимально качественное прилегание верхних листовых элементов.

Для крепления кровельного материала лучше всего подходят оцинкованные саморезы, сделанные из легированной стали. Также прекрасно зарекомендовали себя саморезы из нержавейки с уплотнителем. Такие крепежи могут иметь самую разнообразную окраску, что позволит создать оптимальное цветовое сочетание саморезов и основного покрытия.

Саморезы вкручиваются строго перпендикулярно к элементам обрешетки. Отклонения недопустимы. Листы металлочерепицы должны максимально плотно притягиваться к обрешетке. Любые перекашивания саморезов могут привести к появлению сквозных отверстий в листах. Если кровля будет подвергаться продолжительным воздействиям кислой либо щелочной среды для фиксации металлочерепицы следует использовать саморезы с пластмассовыми колпачками.

Через 3-4 месяца после завершения кровельных работ проверьте саморезы. Под воздействием ветровых нагрузок крепления обычно ослабевают. Затяните ослабшие саморезы.

Таким образом, в самостоятельном монтаже металлочерепицы нет ничего сложного. Следуйте инструкции, придерживайтесь полученных рекомендаций и все получится.

Удачной работы!

Видео – Металлочерепица монтаж своими руками инструкция

Металлочерепица за последние годы стала одним из наиболее используемых кровельных материалов. Такие крыши можно увидеть не только на жилых зданиях, но и на больших магазинах, складах, государственных учреждениях и коммерческих офисах.

Заслуженное уважение материал получил благодаря оптимальному отношению качества и стоимости. Имеется в виду не только цена металлочерепицы, но и стоимость кровельных работ и периодических мероприятий по обслуживанию крыши.

Металлочерепица — материал с удачным сочетанием качества и цены

Металлочерепицей можно покрывать любые типы стропильных систем, но лучше простые двускатные. Чем проще стропильная система – тем меньше количество непродуктивных отходов. Если на двускатной оно не превышает 2–3%, то на четырехскатной может возрастать до 6–10%, а на сложной вальмовой до 15–18%. Сложные кровли рекомендуется крыть штучными или гибкими материалами.

Все работы по укладке кровли разбиваются на несколько этапов, выполнение каждого из них дает гарантию герметичности, прочности и надежности крыши.

Этап выполнения работ	Описание
	Самый важный этап, ошибки, сделанные на подготовительном этапе, имеют крайне негативные последствия. Надо правильно выбрать тип кровли, не для каждой металлическая черепица считается оптимальным вариантом. Далее решаются вопросы с обустройством площадок для временного хранения строительным материалов. Рекомендуется узнать долгосрочные прогнозы погоды и выбрать для работ благоприятный период, определиться с количеством кровельщиков или помощников. В одиночку накрыть крышу дома металлочерепицей очень трудно. Такие работы обязательно будут иметь брак и ошибки, что вызовет серьезные проблемы во время эксплуатации здания.
	Если проблемы со стропильной системой не обнаружить и исправить перед началом кровельных работ, то в дальнейшем для их устранения придется потерять много времени. Кроме того, это может отразиться на внешнем виде крыши, она будет несимметричной, с различными уклонами и размерами скатов. Стропильную систему следует проверять на параллельность всех сторон, горизонтальность и вертикальность положения ее элементов. Сразу следует обращать внимание на обрешетку. В коньках и ендовах она обязательно должна быть сплошной, расстояние первой планки от карниза должно соответствовать особенностям профиля металлочерепицы. Если есть дымоходы, вентиляционные трубы и иные инженерные элементы, то обрешетка должна учитывать технологию выбранного метода герметизации.
	Металлочерепица классифицируется в зависимости от толщины листовой стали, массы цинка на квадратном метре, толщины финишных полимерных покрытий и их физических характеристик. Это чисто технические параметры, влияющие на технологию монтажа, герметичность и долговечность крыши. Что касается дизайнерских свойств, то они не оказывают влияния на процесс укладки. В реализации есть большой выбор металлочерепицы, у всех существуют небольшие отличия укладки. Но есть универсальный совет – чем ниже параметры сопротивления листов механическим нагрузкам, тем прочнее должна быть обрешетка, меньше шаг реек и надежнее крепление саморезами. Значения сопротивления на изгиб зависят от толщины металлического листа и геометрии профиля. Покупать кровельные покрытия нужно одновременно с полным перечнем крепежа и доборных элементов. Есть большая разница между теплыми и холодными крышами, обязательно учитывайте это во время приобретения необходимых материалов и планирования работ.
	Инструменты должны быть исправными и в полном комплекте. Рекомендуется тщательно проверить их состояние, отрегулировать, заточить или купить новые режущие элементы. Настоятельно рекомендуется купить пояс монтажника, стоит он немного, а пользу приносит весомую. Во время монтажных работ у мастера все под рукой, ему нет надобности отвлекаться на поиски метизов или инструментов. Это не только увеличивает скорость покрытия крыши, но и повышает безопасность высотных работ. Обязательно следует изготовить специальные лестницы для монтажа элементов карнизов и водосточных систем. Если дом имеет два этажа, то рекомендуется установить леса. Надо подготовить специальные трапы для безопасного перемещения по крыше.
	Не стоит браться за установку металлочерепицы на жилые здания, если нет практического опыта выполнения строительных работ. В таких случаях намного дешевле и надежнее общаться за помощью к профессионалам. Если есть понятие в стройке, то нужно вспомнить технологию, изучить современные методы и только после этого приступать к монтажу кровли.

Вне зависимости от вида металлочерепицы и типа стропильной системы основные архитектурные элементы крыши отделываются по одному и тому же алгоритму.

Рассмотрим монтаж на некоторых элементах крыши, технологии имеют универсальный характер.

Карнизная планка

Она применяется для выполнения двух задач:

• защиты подкровельного пространства от попадания косого дождя. Предохраняет стропильную систему и обрешетку от намокания;
• улучшения вида кровли, скрывает деревянные элементы конструкции.

Важно. Толщина первой рейки обрешетки должна превышать толщину остальных, разница соответствует высоте ступени металлочерепицы. Дело в том, что именно в этом месте будет закручиваться первый ряд саморезов, а он выше остальных мест фиксации. Лист должен иметь упор, для этого увеличивается высота первой рейки.

Еще один нюанс – расстояние между первой и второй планкой обрешетки должно быть 28 см, между остальными 35 см. Это связано с особенностями профилей и их линейными размерами. К первой рейка саморезами крепится планка для карниза.

Цены на карнизные планки

Планка карнизная

Нижняя (водоотводящая) и верхняя ендовы

Довольно сложные элементы крыши, именно здесь чаще всего появляются протечки. В чем разница между нижней и верхней ендовами? Первая обеспечивает отвод воды и гарантирует герметичность крыши. Вторая играет только декоративную роль, закрывает неровные срезы и дополнительные элементы фиксации.

1. Нижняя ендова . Обрешетка должна быть сплошной шириной ≈ 20 см с каждой стороны примыкания. Для увеличения герметичности перед установкой металлического элемента ендовы можно использовать гибкие битумные материалы для дополнительной гидрозащиты. Вода отводится на карнизную планку, с которой попадает прямо в желоб. Ендова фиксируется саморезами с плоскими головками или специальными металлическими полосами.
2. Верхняя ендова. Декоративный элемент, закрывает неровные срезы черепицы. Прикручивается саморезами к гребням волны. Цвет металлического элемента должен точно совпадать с цветом покрытия кровли.

Работать на ендовах нужно очень внимательно, появление в этих местах протечек имеет крайне негативные последствия. Их трудно заметить – узел сложной конструкции, вода может длительное время быть незаметной на видимой стороне крыши, а в это время деревянные конструкции намокают и поражаются гнилью.

Обводы дымоходов

В классическом исполнении должны иметь две гидрозащиты: нижнюю из гибких материалов, отводящих воду на длинную металлическую оцинкованную пластину, соединенную с желобом, и верхнюю. Вторая одновременно с защитой выполняет и декоративную функцию. Металлические планки устанавливаются в дымоходах в штробах, вода с планки попадает на металлическую черепицу.

Проходные элементы для труб

Планки примыкания

Устанавливаются в местах стыковки кровли с вертикальными кирпичными конструкциями и на участках изгибов скатов. Имеют вид согнутых под тупым или острым углом металлических полос, материал изготовления такой же, как у металлочерепицы. Планки фиксируются к гребням листов, в некоторых случаях может использоваться резиновый ли поролоновый уплотнитель для герметизации больших щелей между скатами.

Конек

Имеет различные геометрические формы, от простого согнутого металлического листа до выпуклого круглого. Прикручивается длинными саморезами, размеры метиза должны на 2–3 см превышать высоту волны покрытия. Есть варианты специальных универсальных элементов фиксации с коньковым бруском для вентиляции.

Цены на различные виды кровельных коньков

Конек кровельный

Могут быть трубчатыми, решетчатыми и пластинчатыми. Используются для предупреждения лавинообразного схода снега с крыши, во время которого есть большая вероятность повреждения водосточного желоба или травмирования людей.

Самые прочные трубчатые и решетчатые, фиксируются к обрешетке стропильной системы.

Пластинчатые прикручиваются к гребням металлочерепицы и не могут выдерживать больших нагрузок.

Решение об установке снегозадержателей принимается с учетом угла наклона скатов крыши и климатической зоны расположения здания.

Цены на снегозадержатели

Снегозадержатель

1. Подъем листов на крышу. Длина листов может превышать шесть метров, поднимать их следует очень осторожно, не переломать и не уронить. Для подъема нужно подготовить специальную конструкцию и только по ней подавать на крышу при помощи веревок. Работать в ветреную погоду не рекомендуется – большие профлисты имеют значительную парусность, удержать их в руках очень сложно. Тем более при работе на высоте и в неудобном положении.



2. Передвижение по кровле. Работать надо в обуви с мягкой подошвой и антискользящим покрытием. Наступать только в прогиб. Если надо дотягиваться во время закручивания саморезов, то рекомендуется подготовить деревянный трап. Он увеличивает площадь упора и исключает вероятность деформации металлического листа. Кроме того, на трапе можно надежно закрепиться, что повышает безопасность труда и отвечает требованиям по технике безопасности.



3. Установка листов. Выравнивание следует делать по линии карниза, свес в пределах пяти сантиметров.



   Фиксация выполняется только в прогиб к обрешетке. К волнам прикручиваются лишь некоторые доборные элементы. Крепление листов через одну продольную волну и в каждую вторую поперечную. Если листы очень тонкие, а регион отличается сильными ветрами, то количество точек фиксации рекомендуется увеличивать. Таким же образом нужно поступать и в местах примыкания или свеса. Общее правило – на квадратном метре должно быть примерно десять саморезов.



4. Есть схемы укладки листов в один, два или более рядов и на треугольные скаты. Конкретное решение принимается еще на стадии заказа кровли и зависит от размеров и геометрии скатов.



После того как появилось представление о технологии укладки, подготовлены инструменты и приспособления, куплены материалы, можно приступать к покрытию крыши.

Цены на металлочерепицу

Металлочерепица

Пошаговая инструкция монтажа металлочерепицы

Поднимать черепицу на крышу нужно по наклонным направляющим из широких досок. Один человек снизу подталкивает, а два принимают наверху.

Категорически запрещается поднимать листы веревкой, прикрепленной проволокой в отверстии. Даже легкие порывы ветра могут его раскачать и травмировать рабочих. Остановить качающийся лист очень сложно, в любом случае он будет иметь механические повреждения.

Резать металл можно эластическими инструментами с твердосплавными зубьями (быстро и качественно) или ручными ножницами по металлу (медленно, трудно и криво).

Использовать в этих целях болгарку с абразивным диском запрещается, в результате трения металл сильно нагревается, и разрушаются все антикоррозионные покрытия.

Важно. Металлическую стружку следует немедленно убрать с поверхности мягкой щеткой. Если этого не сделать, то на внешнем покрытии появятся царапины, их придется закрашивать. Для подкрашивания царапин нужно пользоваться специальной краской.

Шаг 1. Если у вас теплая крыша, то начинать следует с установки пароизоляционной и ветрозащитной пленок. Первая защищает утеплитель от проникновения пара из чердачных помещений. Вторая не препятствует удалению влаги из минеральной ваты и не допускает попадания конденсата с металлических листов обратно в утеплитель. Кроме того, она препятствует выдуванию теплого воздуха из минваты, что улучшает параметры теплозащиты кровли.

Фиксируется степлером с внутренней стороны чердака. Нахлест не менее 10 см, обязательно использовать двусторонний скотч для склеивания.

Особенно внимательно нужно отделывать места выходов дымоходов и иных инженерных коммуникаций. Но как бы тщательно ни герметизировался , пар все равно будет немного в него попадать. Для удаления влаги используется вторая пленка, которая фиксируется к стропильной системе с внешней стороны после монтажа утеплительного слоя.
