Как делать леса строительные. Строительные леса своими руками – чертежи и практическое воплощение. Пошаговая инструкция по сборке деревянных лесов

Многие работы при строительстве, обслуживании и ремонте частных домов приходится осуществлять на высоте. Облегчить и сделать процесс выполнения подобных мероприятий более безопасным позволяют строительные леса, которые несложно приобрести в готовом виде либо собрать своими руками. Самостоятельно такие конструкции изготавливаются из профильных труб или из деревянных элементов по достаточно простым схемам.

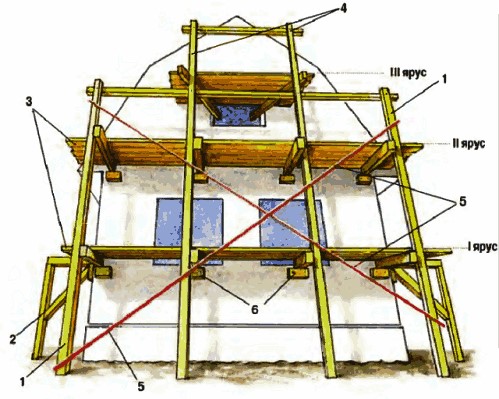

Основные элементы лесов из дерева и металла

Строительные леса (СЛ) – это вспомогательные опорные сооружения. Они используются для монтажа стенового сайдинга и кровель, подшивки фронтонов, установки водостоков, декорирования фасадов частных домов, выполнения других мероприятий. Строительные леса своими руками делаются из дерева или металла. Вне зависимости от используемого материала, они состоят из следующих основных элементов:

• Вертикальные стойки. Эти детали воспринимают нагрузку от конструкции и передают ее на землю.
• Перемычки. Части сооружения, служащие для монтажа настила. Перемычки устанавливаются по бокам лесов.
• Стяжки. Бывают горизонтальными и диагональными. Они необходимы для придания каркасу СЛ максимальной пространственной жесткости.
• Перила. Представляют собой простейшее ограждение, которое защищает человека, выполняющего стройработы, от падения с высоты.
• Настил. Конструкция из досок, сбиваемых между собой. Настил выполняет функцию рабочей площадки.
• Лестницы. Позволяют строителям подниматься на леса и спускаться с них.
• Упорные укосы. Важный элемент сооружения, предохраняющий его от опрокидывания.

Леса из дерева собрать проще. Они имеют небольшой вес. Их детали крепятся друг к другу саморезами либо гвоздями. Но деревянные конструкции не годятся для серьезных нагрузок. Демонтаж таких лесов выполняется долго. Их разрешается впоследствии собирать еще несколько раз для выполнения высотных работ. Но прочность повторно монтируемых сооружений снижается, так как в брусьях и досках остаются отверстия от метизов.

СЛ из профильной трубы намного надежнее. Они быстро разбираются, а затем оперативно собираются, сохраняя свои изначально высокие прочностные характеристики. При необходимости их разрешается наращивать дополнительными элементами.

Разновидности сооружений и их эксплуатационные характеристики

Все строительные леса делят на несколько типов в зависимости от конструкции и используемых для их сборки крепежных элементов. Существуют следующие виды описываемых сооружений:

• Рамные.
• Штыревые.
• Клиновые.
• Подвесные.
• Хомутовые.

Рамные конструкции – прочные и долговечные в эксплуатации. Их делают из металлических деталей с небольшим весом (например, из алюминиевых труб). Такие строительные леса располагают несколькими вертикальными рамами, которые усиливаются с помощью распорок. Нередко их оснащают колесиками для быстрого перемещения конструкции вдоль обрабатываемой поверхности (стены дома, фронтона).

Штыревые леса – неповоротливые и тяжелые. Считаются самыми устойчивыми и прочными. Собираются из металлических труб, соединяемых в единую конструкцию гнездовыми запорными элементами и сваркой (с ее помощью к сооружению приваривают изогнутые куски арматурных прутьев). Штыревые СЛ рекомендованы для выполнения кирпичной (каменной) кладки, так как они без проблем выдерживают большой вес используемых материалов.

Клиновые леса являются мобильными и достаточно прочными. Они объединяют в себе достоинства штыревых и рамных сооружений. Достигается это посредством использования специальных крепежей-держателей, представляющих собой особые фланцы с прорезями. Клиновые СЛ оптимальны для монтажа сложных фасадов и их обслуживания.

Подвесные конструкции, называемые домашними умельцами люльками, используются при отделке стен плиткой и другими видами облицовочных материалов, для мытья фасадных окон. Они не очень функциональны, чего не скажешь о хомутовых конструкциях. Последние признаются экспертами универсальными сооружениями. Сделать хомутовые строительные леса совсем непросто. Зато с их помощью можно будет обрабатывать (декорировать, ремонтировать) здания самой сложной и необычной конфигурации. Такие сооружения в случае потребности легко меняют свою форму по вертикали и горизонтали.

Надежная конструкция из дерева – как сделать самому?

Рамные деревянные леса собираются из досок сечением 10х5, толщиной 3–5 см и бруса 10х10 см. Из инструмента требуется дисковая пила, дрель и молоток. Для крепления деталей конструкции используются гвозди (саморезы). Разметочные работы выполняются рулеткой и строительным уровнем. Доски толщиной 3 см предназначены для создания ребер жесткости, 5 см – для возведения настила. Чертеж лесов разрабатывается с учетом таких требований:

• Максимальная высота сооружения – 600 см, длина – 400.
• Минимальная ширина настила – 100 см.
• Расстояние между опорными стойками конструкции – 200–250 см.

Для строительства лесов берется хорошо высушенная древесина. На ней не допускается наличие трещин и других дефектов. Все деревянные элементы обрабатываются растворами, предупреждающими развитие плесени и гниения. Работы начинаются с изготовления рам. По запланированной высоте СЛ обрезаются четыре бруса. Полученные заготовки размещаются на ровном участке земли. К опорным балкам (изнутри) прикрепляется по два бруса длиной 360 и 400 см. Вторые фиксируются по нижнему краю опор, первые – по верхнему. В итоге получаются две рамы трапециевидной формы. Их усиливают распорками. Установка последних осуществляется по диагонали.

Рамы поднимают с земли, ставят вертикально, соединяют (временно) боковинами. Дистанция между верхними краями опорных стоек берется 100 см, между нижними – 115 см. Уровнем проверяется точность монтажа по горизонтали боковин. Сделанный каркас соединяется в одно целое саморезами либо гвоздями. Использовать гвозди в качестве крепежа предпочтительнее. Они изготавливаются из мягкого металла, который при сильной нагрузке не ломается, а сгибается. Саморезы производят из закаленной стали, которая отличается повышенной хрупкостью . Если на леса будут действовать переменные либо ощутимые ударные нагрузки, такой крепеж ломается. Это приводит к тому, что СЛ разваливаются.

Настил делается из досок. Они прикрепляются к поперечным верхним брускам. Монтаж досок производится без зазоров – чем плотнее они будут лежать, тем надежнее получится конструкция. По бокам сооружения осуществляется установка добавочных поперечин. Эти перемычки придают сооружению дополнительную жесткость и выполняют функцию лестниц.

Металлические леса – на сколько лет рассчитаны?

Конструкции из профильной трубы состоят из 2–4 секций длиной 160–200, шириной 100 и высотой 150 см. Конкретное число последних зависит от высоты и длины дома. Секции делаются с алюминиевыми либо стальными стойками. В случаях, когда леса станут воспринимать серьезные нагрузки, лучше строить их из стали. Для сборки металлической конструкции нужен сварочный агрегат, электродрель, уровень, болгарка, крепежные элементы (болты и саморезы). Настил лесов изготавливается из обрезной доски (рекомендуемая толщина – 4 см). Опоры, поперечины, переходники и другие части сооружения делаются из круглых и профильных труб сечением 1,5, 3х3 и 2,5х2,5 см.

Распорки нарезаются из 1,5-сантиметровых по диаметру изделий. Диагональные детали делаются длиной 200 см, горизонтальные – 96 см. На концах труб (двухметровых) производятся надрезы. Их длина – 6 см. После этого трубные изделия в местах надрезов расплющиваются. Операция выполняется для облегчения соединения несущих опор-стоек и распорок.

Трубы сечением 3х3 и 2,5х2,5 см режутся на отрезки длиной 8 и 30 см соответственно. Из полученных заготовок делаются переходники – специальные элементы для наращивания высоты СЛ. Отрезки меньшей длины надеваются на более длинные и свариваются между собой.

При помощи распорок и вертикальных стоек создаются две рамы. Сделать их несложно – следует приварить распорки к стойкам через каждые 0,3 м длины последних. В результате получаются изделия, визуально похожие на лестницы.

К нижним концам опор привариваются пластины размерами 7х7 см. Они вырезаются из листовой стали. Пластинки не позволят массивной конструкции провалиться под собственной массой и весом людей, работающих на ней, в грунт. При необходимости под эти пластины во время использования лесов дополнительно подкладываются бруски из древесины.

Сваренные рамы ставятся вертикально. Определяются точки крепления диагональных распорок. В отмеченных местах электродрелью делаются отверстия. В них вкручиваются болты. Все детали строительных лесов соединяются. После этого обязательно проверяется горизонтальность перекладин при помощи уровня. При наличии перекоса части СЛ подгоняются. Эксплуатировать самодельную конструкцию с негоризонтальными перекладинами запрещено из-за ее малой устойчивости.

Изготовление настила и покраска сооружения из труб

Настил металлических лесов делается из досок. Они укладываются поперек либо вдоль секции. В первом случае деревянные заготовки фиксируются к трубам, которые устанавливаются по бокам лесов (крепление выполняется болтами). В продольном направлении разрешается укладывать доски длиной более 200 см. Они сбиваются в один настил (без зазоров) и усиливаются от прогиба поперечными брусками. Последние монтируются снизу досок.

На торцах настила монтируется П-образный профиль из металла. Его ширина – 1,7–2 см. Профиль обрезается по размерам настила и фиксируется к последнему саморезами. Такая конструкция исключает вероятность сдвига досок.

Леса из профильной трубы используются многократно. Они без затруднений разбираются и собираются по мере необходимости. Чтобы продлить срок их эксплуатации, рекомендуется окрашивать СЛ. Покраска выполняется по простой схеме:

• все элементы лесов тщательно ошкуриваются;
• металлические поверхности обеспыливаются;
• трубы грунтуются.

После высыхания грунта производится окрашивание. На настил из досок желательно нанести слой краски, предварительно обработав древесину антисептическим составом.

Во время строительства второго (и третьего или даже четвёртого) частных домов и коттеджей пользуются специальными конструкциями – лесами. Они позволяют безопасно работать на большой высоте – там, где не получится применить приставные лестницы. Чаще всего для изготовления строительных лесов выбирают дерево – более выгодный по цене и простой в обработке материал. Хотя возможно использовать для этого и металлопрофиль.

Выбор материала

Выбирая между металлическими и деревянными конструкциями, следует знать:

• для сборки лесов из металла понадобится специальное оборудование, включая сварочный аппарат. Кроме того, сама конструкция потребует больше времени на изготовление и обойдётся дороже;
• с деревом работать проще, а применяемые для сооружения таких лесов инструменты обычно можно найти в любом хозяйстве. Однако прочность таких лесов ниже. И для сооружения высокой конструкции их использовать опасно.

Сделать деревянные леса своими руками, как правило, под силу каждому владельцу частного дома, принимающего участие в строительстве. Для сооружения той же конструкции из металла иногда приходится обращаться к специалистам. Хотя при возведении дома в несколько этажей, в любом случае, потребуется посторонняя помощь.

Конструктивные элементы лесов

Количество популярных схем и способов, как сделать леса из металлопрофилей или досок, достигает нескольких десятков. Однако все они состоят из одних и тех же элементов:

1. Стоек, располагающихся вертикально и воспринимающих нагрузку от расположенных на лесах материалов и людей и предающих её на грунт;
2. Стяжек, предназначенных для повышения жёсткости каркаса и размещаемых по диагонали;
3. Перемычек, на которые укладывают доски настила. Они должны располагаться строго горизонтально (с проверкой уровнем);
4. Самого настила – одной из главных частей конструкции, занимающей большой объём и, для экономии, выполняющегося из прикреплённых друг к другу толстых досок.

Кроме основных элементов чертежи строительных лесов обязательно должны предусматривать перила, предохраняющие падение работников с высоты. Избежать опрокидывания конструкции помогут специальные упорные укосы. А для подъёма на рабочую площадку и спуска с неё применяются лестницы.

Деревянные конструкции

Перед сборкой деревянных строительных лесов своими руками обязательно выполняется схема, на которой необходимо указать несколько основных габаритов:

• высоту, максимальное значение которой для лесов из дерева не должно превышать 6 м;
• расстояние между опорами – обычно выбирается равным не более 2,5 м;
• ширину настила. Для удобства работы этот размер принимают в пределах 80–100 см.

Оптимальная высота первого уровня настила составляет около полуметра. Эта особенность обеспечивает максимальный уровень удобства строителям, руки которых во время кладки кирпича или других работ располагаются на 30–40 см ниже уровня груди. Второй настил располагают уже на высоте 2 метров, третий – около 4 метров. Отметки могут меняться в зависимости от размеров самого здания.

Начиная сооружать леса из дерева, следует приобрести соответствующие материалы и крепёж. К ним относят брус с сечением 100 х 100 мм или доски толщиной от 50 мм и шириной не меньше 100 мм. Для перил, распорок и стяжек можно применять обрезную 30-миллиметровую доску. А для настила вбираются деревянные элементы толщиной не меньше 40 мм.

Важно: Выбирая крепёж, следует знать, что гвозди обойдутся дешевле, однако увеличат время сооружения лесов. Кроме того, их труднее вынимать при разборке конструкции. Использование саморезов позволит сократить процесс, однако сделает конструкцию менее прочной. Поэтому для невысоких сооружений выбираются гвозди, для длинных и высоких лесов – шурупы-саморезы по дереву.

Этапы сооружения

Изготавливаются строительные леса из досок и бруса в несколько этапов:

1. Раскладывание элементов будущей конструкции на ровной поверхности и проверка их соответствия высоте лесов;
2. Связывание стоек с помощью горизонтальных перемычек;
3. Установка рядом двух уже собранных рам и их закрепление с помощью горизонтально и диагонально располагаемых досок-стяжек;
4. Укладка деревянного настила поверх горизонтальных стяжек, с креплением досок к перемычкам.

Теперь осталось закрепить перила и зафиксировать лестницу, с помощью которой будет осуществляться подъём и спуск. При большой длине здания конструкция продлевается и может состоять из различного количества секций – от двух до трёх-четырёх. Рамы соединяют между собой досками.

Следует знать : Собирая леса из дерева с помощью гвоздей, желательно заранее просверливать отверстия под крепёж. Это увеличит время сборки, но предотвратит раскалывание досок.

Леса из металлопрофилей

Для сборки металлических лесов строительных своими руками придётся выполнить примерно ту же последовательность действий, выбирая стандартную высоту и ширину конструкций. А единственным серьёзным отличием являются переходники, используемые для повышения «этажности» сооружения. Кроме того, часть элементов соединяется друг с другом с помощью сварки.

Перед началом сооружения металлической конструкции, требуется подготовка следующих материалов:

1. Профильных труб соответствующего сечения (30 х 30 или 40 х 40 мм), из которых будут изготавливаться стойки. Длина отрезков – от 1 до 1,5 метров;
2. Тонкостенных трубы диаметром 20 мм, применяющиеся для изготовления стяжек. Длина каждой – 2 метра;
3. Труб (25 х 25 или 35 х 35 мм) для опорных подпятников и переходников. Длина – 2 м.

Перила чаще всего изготавливаются из таких же профильных труб, что и переходники. А для создания подпятников применяют ещё и металлические пластины толщиной до 4 мм. Для соединения диагональных стяжек друг с другом и с основной конструкцией лесов предусматривают достаточное количество болтов и гаек.

Сборка конструкции

Процесс сооружения лесов из металла начинается с выполнения следующих действий:

1. Фиксация стоек лесов с помощью сборочной поверхности (как правило, в этом качестве используют листы OSB);
2. Приваривание горизонтальных перемычек;
3. Заведение в верхние торцы металлических опор переходников из труб и их фиксация с помощью сварки.

После снятия со сборочного щита и переворота на 90 градусов леса конструкция снова крепится к листу OSB. Края труб, которые будут использоваться для диагональных распорок, расплющиваются и подготавливаются для соединения путём просверливания в них отверстий. Стяжки строительных лесов скрепляются друг с другом посередине и накладываются на стойки, а затем фиксируются болтами и гайками.

На следующем этапе сборки на перилах и опорах сверлят отверстия под крепёж и приваривают пластины-подпятники к трубам. Собранная конструкция устанавливается в вертикальное положение, а в нижние концы труб вводятся подпятники. На горизонтальные перемычки выполняется укладка деревянных подмостей, которые желательно дополнительно закрепить стальными уголками.

При креплении стяжек рекомендуется устанавливать горизонтальные и диагональные элементы на разных сторонах рамы. Если же сборка второго яруса лесов ведётся одновременно со строительством третьего, в стойках следует просверлить дополнительные отверстия для крепления болтами упорных укосов. А при наращивании лесов в горизонтальном направлении секции крепятся друг к другу такими же болтовыми соединениями.

Металлические строительные леса “в работе”

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Цены на различные виды строительных досок

Доски строительные

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде . Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают и красят, чтобы защитить от влаги и гниения.

Цены на столбы, профильные трубы

Столбы, профильные трубы

Видео — Строительные леса своими руками

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных . Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу «плата за скорость и удобство ремонта».

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов . Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

• Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
• Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
• Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
• Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
• Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева - пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху . То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех "монтажных этажей", так что боковин из бруса будет всего четыре . Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине . Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

Самодельные строительные леса из дерева

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как . Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в .

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

• Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.



• Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).



  Хомутовые леса — быстрый монтаж/демонтаж

• Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.



  Рамные леса — принцип крепления поперечин и укосин

• Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.



При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
