Горелка пропановая для кровельных работ — модели, цены, как пользоваться. Газовая горелка для кровельных работ: инструкция, чертеж, фото Как правильно подключать газовый баллон к горелке

Прошедшее десятилетие характеризовалось появлением революционных изменений в технологии обустройства покрытия мягкой кровли. Классический рубероид уступил место современным наплавляемым материалам. Изменился и состав инструмента, необходимого для выполнения кровельных работ. Ведро с битумом и кисть вытеснила кровельная горелка.

Что это за оборудование?

Газовая горелка – незаменимый ручной инструмент для выполнения работ по монтажу покрытия мягкой кровли современными наплавляемыми материалами. Факел пламени, формируемый работающей горелкой, позволяет создать локальный нагрев поверхности для выполнения на кровле следующих операций:

• просушивание влажных участков подстилающей поверхности;
• разогрев и расплавление нижнего битумного слоя наплавляемого рулонного материала.

Помимо выполнения работ на крыше кровельная газовая горелка находит применение:

• для нагревания до необходимых температур различных изделий и материалов;
• при пайке металлов легкосплавными припоями;
• для обжигания старого лакокрасочного покрытия.

Устройство и принцип работы горелки

В состав кровельной газовой горелки входят следующие элементы:

Для работы горелки потребуется следующее дополнительное оборудование:

• баллон со сжиженным газом;
• газовый редуктор – понижает давление газа из баллона до рабочего (0,1 – 0,15 МПа), стабилизирует газовый поток в горелке;
• гибкий шланг – соединяет горелку с выходом редуктора.

Вес горелки небольшой, не более 1 – 1,5 кг. Многие модели имеют возможность переключения в дежурный режим, когда при недлительных перерывах в работе подача газа снижается до минимума, позволяющего не погаснуть пламени.

Удобная опция, экономит газ и избавляет от необходимости повторного зажигания горелки после перерывов в работе. Для розжига горелки, как правило, используется внешний источник пламени: спички или зажигалка.

Модели горелок для кровли

• ГГС-1 – наиболее простая и востребованная модель. Длина факела пламени 600 мм. Универсальность и малый вес определяют широкий спектр применения.
• ГГ-2 – базовая модель газовой горелки. Обладает прекрасным соотношением цена – качество. Прекрасный выбор для мастеров, выполняющих ремонт кровли своими руками.
• ГГ-2У – модель аналогична ГГ-2, отличается более короткой магистральной трубкой. Удобна для работы в труднодоступных местах.
• ГГ-2С – начало профессиональной серии. Горелка приспособлена для работы при сильном ветре.
• ГГК-1 – обладает утяжелённым стаканом и курковым механизмом подачи газа.
• ГГС-4-1,0 – имеет 4 стакана, одновременно охватывает пламенем всю ширину рулона. Значительно ускоряет работу при больших объёмах кровельных работ.

Применение газовых горелок

Газовая горелка является практически незаменимым инструментом при кровельных работах с применением наплавляемых материалов. Хорошо подобранная качественная горелка позволяет бригаде из двух человек за один световой день уложить до 60 рулонов наплавляемого материала.

При выполнении работ с открытым пламенем особое внимание должно уделяться неукоснительному соблюдению всех правил пожарной безопасности. Так, если покрываемая зараз площадь превысит 500 квадратных метров, обязательным условием является наличие на объекте пожарных шлангов.

Должен быть обеспечен доступ к шлангам со всех четырёх сторон укрываемой поверхности и возможность пролива водой любой точки настилаемого покрытия.

Этапы работы при укладке материала с использованием кровельной горелки

Работы по обустройству кровли рулонными наплавляемыми материалами выполняются в несколько этапов:

Как изготовить газовую горелку своими руками?

Сегодня производители предлагают огромный ассортимент газовых горелок, способный удовлетворить практически любого пользователя. Но, бывают случаи, когда самодельный инструмент занимает достойное место в домашней мастерской.

Изготовление газовой горелки своими руками вполне осуществимо в домашних условиях. Если по тем или иным причинам вы не можете купить, сделать горелку, можно взять в аренду/, в прокат.

Что для этого потребуется:

• Газовый жиклёр с диаметром проходной части сопла 0,8 мм. Проще всего подобрать от отслужившего свой срок автомобильного карбюратора. Комплектом дополнительных жиклёров зачастую комплектуются домашние газовые плиты.
• Газовая магистраль – медная или латунная трубка длиной в 70 – 80 см . Диаметр и толщина стенок подбираются такими, чтобы можно было с одного края нарезать внутреннюю резьбу для закрепления жиклёра.
• Деревянная или пластиковая рукоятка. Широкий выбор вариантов. Должно быть красиво и удобно.
• Стакан – является корпусом горелки и ограждает зону горения. Можно подобрать кусок тонкостенной металлической трубы длиной в 100 – 140 мм, внутренним диаметром 25 – 40 мм. Можно изготовить из листового металла толщиной в 0,8 – 1 мм. Края соединить сваркой или с помощью заклёпок. Материал для изготовления – мягкое железо, медь, латунь.
• Регулирующий вентиль. Пожалуй, наиболее сложный вопрос в конструкции. Должен легко перекрывать газ, быть удобным в пользовании. Можно поискать среди водопроводной арматуры, можно подобрать с отслужившей свой срок домашней газовой плиты.
• Газовый баллон, редуктор, гибкий шланг. Не стоит ничего изобретать, взять готовое. Эти элементы напрямую затрагивают вопросы безопасной эксплуатации.

Сборку производим в такой последовательности:

1. В трубке газовой магистрали с одной стороны нарезаем внутреннюю резьбу и вкручиваем жиклёр.
2. К этой же стороне трубки снаружи прикрепляем стакан. Используем три распорки из подручного материала.
3. В рукоятке просверливаем отверстие , вставляем в него другой конец газовой магистрали и фиксируем при помощи клея.
4. Выход регулирующего крана соединяем с концом магистрали, выступающим с задней части рукоятки.
5. Вход регулирующего крана подключаем к гибкому шлангу, фиксируем хомутом.
6. Соединяем второй конец гибкого шланга , редуктор, газовый баллон.
7. Подаём газ, ожидаем пока газ вытеснит воздух, находящийся в шланге.
8. Поджигаем, регулируем н еобходимую длину пламени.

При изготовлении горелки своими руками необходимо помнить, что газовая горелка – инструмент повышенной опасности. Тщательно обдумывайте каждую операцию. Необходимо исключить возможность утечки газа при работе самодельной горелки.

Правила безопасности при работе с газовыми горелками для кровли

Выполнение работ на крыше с использованием газовой горелки затрагивает сразу несколько разделов охраны труда:

• работа на высоте;
• работа, проводимая с открытым огнём;
• обращение с легковоспламеняющимися веществами.

Пользоваться, строго соблюдая технику безопасности – это основа сохранения жизни и здоровья человека.
Соответственно, весь комплекс мер по обеспечению безопасности условно можно разделить на три части.
Меры, предупреждающие падение рабочего с высоты:

• наличие обуви, препятствующей соскальзыванию рабочего с поверхности крыши;
• страховочные приспособления для исключения падения с высоты;
• наличие ограждения рабочей зоны, ходовых мостков и т. д.

Меры по защите рабочих от воздействия повышенных температур:

• наличие специальной одежды, рукавиц;
• нельзя направлять факел пламени в сторону людей или элементов газовой установки;
• нельзя выходить за пределы рабочей зоны или подниматься по лесам с зажжённой горелкой в руках.

Меры противопожарной безопасности:

• обеспечить наличие в рабочей зоне первичных средств пожаротушения;
• работы с открытым пламенем могут выполняться в светлое время суток в промежутке времени от 8 до 18 часов;
• в рабочей зоне может одновременно находиться не более одного баллона со сжиженным газом;
• необходимо исключить нагрев газового баллона;
• не допускать перегрева и воспламенения наплавляемого материала.

Перед началом работ необходимо осмотреть газовое оборудование и убедиться в его работоспособности. Проверить герметичность соединений баллона, редуктора, шланга и горелки.

Выводы

Практика показывает, что для успешного выполнения любой работы необходимо решить две основные задачи:

1. тщательно и всесторонне изучить предмет предстоящей работы;
2. правильно подобрать необходимый инструмент.

Знание даёт 50% успеха в предстоящей работе, а качественный, с умом подобранный инструмент – 80%. Действуйте, все в ваших руках!

На сегодня существуют две технологии укладки рулонных гидроизоляционных материалов, обе имеют свои сильные и слабые стороны.

Для горячего способа нужно использовать газовые горелки, их можно купить готовыми или сделать самостоятельно.

Вне зависимости от конкретного типа все горелки функционируют по единому принципу. Газ подается из баллона по маслостойкому армированному резиновому шлангу. Постоянные значения давление обеспечивает редуктор, при желании параметры могут регулироваться специальным болтом на верхней крышке устройства. Объем топлива регулируется краном. Резиновый шланг надевается на металлическую трубку горелки и плотно прикручивается хомутом. Горелка имеет специальные отверстия по всему периметру, сквозь них поступает воздух для смешивания с газом.

Пламя поджигается и металлическим соплом направляется на нужный участок. Старые образцы грелок поджигаются ручным способом спичками или зажигалками, современные модели имеют пьезоэлементы для удаленного и безопасного розжига.

Конструкция горелки обеспечивает стабильный поток пламени, оно не задувается даже очень сильными порывами ветра. Такие горелки применяются не только во время выполнения кровельных работ. Без них не обходится герметизация металлических трубопроводов, некоторые дорожные работы и т. д.

Какие преимущества имеет современная горелка промышленного изготовления?

1. Небольшая масса. Вес устройства не превышает 1,5 кг, что существенно облегчает работы. Рука кровельщика не устает, он имеет возможность с одинаковой скоростью разогревать битум. Достигается оптимальная температура всей площади, повышается качество покрытия кровли, увеличивается производительность.
2. Кран подачи газа и редуктор позволяют плавно регулировать интенсивность пламени. Факел изменяется без остановки работы устройства, мастер принимает решение по ходу укладки с учетом фактического состояния старой поверхности плоской крыши.
3. На самых современных моделях есть специальные приспособления, исключающие прямой контакт разогретой горелки с рулонными материалами или основанием. Прикасания очень горячей горелки к мембранам могут вызывать полное нарушение их герметичности, что считается браком. Такие участки необходимо ремонтировать, а это отнимает время и финансовые средства.

Виды промышленных газовых горелок

Технические параметры устройств зависят от их назначения, надо выбирать ту, которая наилучшим образом подходит для конкретной работы.

Вид газовой горелки	Назначение и краткое описание
ГГ-2	Относится к классу малых, имеет небольшую длину и диаметр сопла. Применяется для облегчения наплавления гибкой кровли в труднодоступных местах. Расходует небольшое количество газа.
ГГ-2С	Модернизованное устройство с улучшенными параметрами горения. Для расширения сферы использования комплектуется запасными горелками различного диаметра и длины. Мастер имеет возможность по мере необходимости менять их для достижения требуемых температур нагрева битума.
ГГК1	Прочный корпус, используется профессионалами. Может выдерживать длительный цикл, не боится перегрева. Усиленная горелка имеет повышенную массу – это относится к недостаткам устройства.
ГГС1-1,7	Сопло расположено на большом расстоянии от ручки управления – облегчаются работы, можно принимать наиболее удобное положение тела. Кран регулировки подачи газа выполнен из износостойких материалов, сальники полностью исключают протечки газа, что существенно повышает безопасность выполнения кровельных работ.
ГВ	Выпускаются модели ГВ-900 и ГВ-550. Отличаются длиной, первая модель имеет размеры 90 см, вторая 55 см. Во время наплавления кровли можно менять агрегаты с учетом расстояния до основания.

Если газовая горелка изготовлена лицензированным предприятием, то она полстью отвечает существующим нормативным документам по безопасности. Настоятельно не рекомендуется приобретать дешевые подделки, воспламенение агрегатов во время производства работ становится причиной очень тяжелых ожогов.

Цены на различные виды газовых горелок и паяльных ламп

Газовые горелки и паяльные лампы

Как самостоятельно изготовить газовую горелку

Не каждый может ее сделать, надо обладать навыками пайки и сварки, уметь работать на металлообрабатывающих станках, иметь слесарные инструменты. Для изготовления понадобится кусок трубы для сопла длиной 110 мм и диаметром 50 мм.

Размеры могут немного колебаться, но не в широких пределах. Как показывает практика, такое сопло дает достаточное пламя для нагрева кровли и расходует умеренное количество газа. Сопло фиксируется к рукоятке металлическими полосками, их можно проварить или крепить заклепками. Второй вариант отнимает больше времени, но характеризуется повышенной надежностью. Соединение на заклепках не реагирует на многократное нагревание для высоких температур, сварочные швы в таких условиях эксплуатации со временем трескаются.

Газ к горелке подается медной или металлической трубкой. Желательно выбирать медную, к ней можно припаять форсунку, не придется под нее нарезать резьбу внутри металлической трубки. Это намного упрощает работы.

Один из главных элементов газовой горелки – форсунка, диаметр у нее должен быть 0,75 мм. Этот параметр написан на лицевой поверхности. Форсунку можно купить в магазине, второй вариант – открутить со старой газовой плиты.

Шланги одеваются на трубки, диаметры подбираются индивидуально.

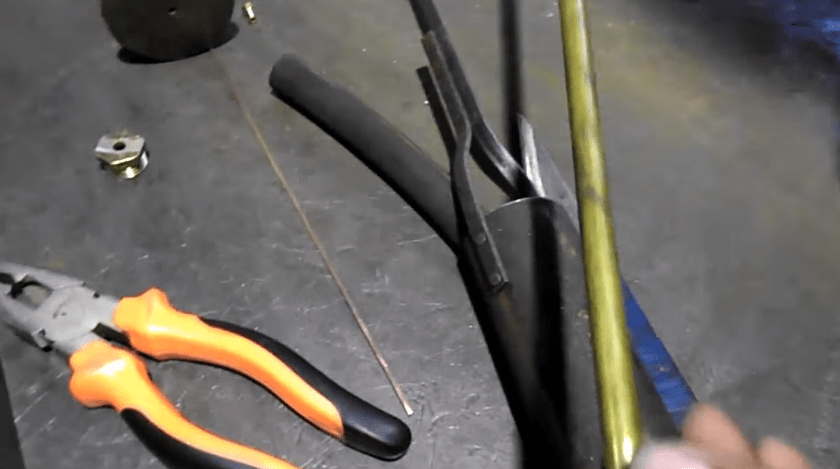

Для пайки меди требуется бура, медно-фосфорный пруток, небольшая газовая горелка для нагрева металла.

Шаг 1. Возьмите плашку и нарежьте на форсунке резьбу. Если она уже есть – отлично, работы меньше. Плашкой работайте очень аккуратно, форсунка тонкая, а медь не имеет большой прочности. Обязательно намажьте поверхности машинным маслом или мыльной водой. Движения плашки должны быть возвратно-поступательными.

Шаг 2. Впаяйте в трубку небольшой штуцер меньшего диаметра. Делать это надо в такой последовательности.

1. Подготовьте рабочее место. Лучше для этого использовать шамотные кирпичи, они не пропускают тепло, металл не так охлаждается. Кроме того, шамотные кирпичи не боятся длительного воздействия открытого пламени.
2. Горелкой нагрейте трубки до темно-красного цвета. Больше надо, перегретая медь теряет свои первоначальные свойства, а это оказывает негативное влияние на ее физические параметры. Нарывайте равномерно по всей окружности места стыковки с запасом по длине.
3. Захватите припоем немного буры и начинайте паять, постоянно поддерживайте температуру трубок в нужных пределах.
4. Постепенно по мере припайки поворачивайте трубку. Внимательно следите, чтобы не оставались пропуски, надо добиваться полной герметичности. Шов должен быть ровным, не допускайте образования потеков.
5. Проверьте качество сваривания по всему периметру, поворачивайте трубку. Если возникли проблемы с герметичностью, то наложите второй слой. Припой экономить не надо – потом могут возникнуть большие проблемы.

Таким же образом приварите с другой стороны трубки штуцер для присоединения резинового шланга.

Важно. После остывания трубки тщательно продуйте ее от окалин и шлака. Постучите по поверхности с различных сторон, воспользуйтесь компрессором и т. д.

Если этого не сделать, то уже во время работы мелкие частички будут засорять сопло форсунки. Придется наплавление кровли останавливать, что повлияет на герметичность крыши. Форсунку можно прочистить только после того, как полностью остынет горелка. А для этого нужно время.

Шаг 3. Для улучшения внешнего вида можно убрать большие наплывы припоя на наждачном станке. Но это необязательно, правильный процесс пайки дает очень ровный шов.

Шаг 4. Закрутите на место форсунку, проверьте плотность соединения. Пальцем закройте ее сопло и сильно подуйте в открытый конец. Если есть негерметичность, то чувствуется падение давления воздуха. Тогда надо подтянуть резьбу, если и это не помогает, то смочите все соединения мыльной водой и еще раз подуйте. В местах протечек появятся мыльные пузырьки, их необходимо еще раз пропаять.

Шаг 5. Вставьте подготовленную трубку с форсункой в сопло, с противоположной стороны наденьте шланг. Для повышения прочности конструкции предварительно на металлические полоски наденьте хомуты. С их помощью они прочно стянутся, горелка будет очень устойчивая.

Шаг 6. Затяните хомуты. Очень сильно пока не нужно, расстояние форсунки до горелки придется во время испытания регулировать.

1. Главная медная трубка. Внешний диаметр 12 мм, внутренний 8 мм. Длина зависит от назначения горелки.
2. Форсунка. Толщина стенки 3 мм, длина 110 мм, диаметр 50 мм.
3. Металлические полоски. Ширина на 10 мм, толщина 2,5 мм.
4. Внешний диаметр трубки под форсунку 8 мм, внутренний 6 мм. Он как раз подходит под ее резьбу. Если на форсунке заводская резьба дюймовая, то ее лучше прогнать под метрическую.
5. С другой стороны трубки припаян наконечник штуцера от газового баллона . С его помощью фиксируется редуктор, он подходит под диаметр стандартного резинового шланга.
6. Шланг высокого давления с внутренним диаметром 9 мм. Он продается в специализированных магазинах, можно приобрести любое количество метров.

Практический совет. Каждый технологический этап имеет очень важное значение и оказывает влияние на безопасность ее использования. Всегда имейте это в виду.

Видео – Самодельная газовая горелка на пропане

Требования правил пользования горелкой

Работа с открытым пламенем считается опасной для здоровья, к ее выполнению допускаются только совершеннолетние.

Во время работы с горелкой на рабочего могут воздействовать следующие неблагоприятные факторы: возникновение пожара или воспламенения кровельного материала, взрыв баллона, термические травмы, отравление парами битума, чрезмерная усталость из-за неудобной позы. Для защиты от перечисленных рисков должны предприниматься специальные меры, каждому работнику необходимо проходить обучение и инструктаж на рабочем месте. Категорически запрещается работать с газовой горелкой в нетрезвом состоянии, каждое нарушение правил техники безопасности должно как можно скорее пресекаться руководящим составом.

Перед началом наплавления нужно освободить рабочее место, предусмотреть конкретное место расположения баллона и горючих кровельных материалов. Ничто не должно мешать свободно передвигается, следует максимально исключить случайное падение. Если есть сомнения в соблюдении требований техники безопасности, то работу нельзя начинать до полного устранения проблем.

В случае возникновения аварийных ситуаций нужно как можно скорее вызывать врача и оказывать первую домедицинскую помощь. При ожогах поврежденные участки следует поливать чистой водой. Категорически запрещается смазывать их жиром, маслом, вазелином и прочими народными средствами. К таким местам нельзя прикасаться руками, запрещается вскрывать пузыри с жидкостью. После возникновения ЧП все работы на крыше полостью прекращаются до приезда соответствующих служб.

После завершения герметизации крыши надо все привести в порядок: убрать за собой строительный мусор, отрезки кровли и т. д. Горелку надо проверить и очистить, если есть повреждения, то сразу выполняется ремонт или замена. Если нет возможности отремонтировать устройство, то надо обязательно об этом помнить. Аппаратура и оборудование должны храниться в специальных местах, к ним ограничивается доступ третьих лиц.

Цены на различные кровельные рулонные материалы

Кровельные рулонные материалы

Видео — Наплавляемая кровля своими руками

Газовые горелки применяются для наплавления гидроизоляционных материалов на плоские крыши различных зданий и сооружений. Какой рулонный материал пригоден для выполнения таких работ, его краткие технические характеристики и практические советы – .

Для мягкой кровли оптимальными гидро- и теплоизоляционными материалами являются те, которые наплавляются с помощью кровельной горелки. Это трудоемкая и сложная работа, которая, к тому же выполняется на высоте. Результатом качественного монтажа будет продолжительный срок службы кровли. Поэтому для работы выбирается только качественное оборудование. В статье рассмотрим существующие виды и преимущества различных кровельных горелок.

Что собой представляет горелка для кровли

Это специальное оборудование для разогрева наплавляемой кровли. Помимо этого, с помощью горелки просушивают поверхность, нагревают заготовки для строительных работ, обжигают строительную краску и применяют при всех работах, где требуется подогреть элементы или поверхности.

Горелка газовая для кровли состоит из:

• металлического стакана из жаропрочного материала;
• шланга для подачи газа;
• форсунки для розжига горелки с защитой от ветра.

Кровельная горелка - это мобильная конструкция с удобными ручками для ее переноски. Она имеет небольшой вес, до 1,5 кг и оснащена удобной для работы рукояткой из дерева или пластика длинной до 1 м.

В качестве газа, чаще всего, используется пропан. Он поступает в корпус через газопроводный шланг. Регулируют его подачу и длину пламени с помощью специального вентиля на горелке. Для экономии расходуемого газа, кровельные горелки оснащены редуктором, который контролирует расход топлива.

Во всех конструкциях газовых горелок предусмотрена система подсоса атмосферного воздуха. Это обязательная функция, но есть и дополнительные, которые делают работу более комфортной. В первую очередь возможность регулировать рабочие режимы. Например, когда в работе получается перерыв, включается режим ожидания и экономится топливо. Любая газовая горелка зажигается с обычными спичками или зажигалкой.

Менее популярны, но тоже используются для кровельных работ горелки, работающие на дизельном топливе.

Применение газовых горелок

Их используют в большинстве отраслей строительства и промышленности.

Конструкция газовых горелок зависит от топлива, на котором они работают и от области применения. Но в целом они идентичны. Горелка, состоящая из корпуса, рычага регулировки пламени вентиля для подачи топлива присоединяется к баллону с газом через редуктор. Некоторые производители дополняют конструкции газовых горелок дополнительной ветрозащитой пламени и пьезоподжигом.

Виды газовых горелок

Для укладки кровли из битумных материалов применяются ручные горелки. Чаще всего это пропановые горелки для кровли рычажной конструкции. Они удобны при работе - длина пламени легко регулируется простым нажатием рычажного механизма, переходя в экономичный режим потребления газа.

Во время работы, газовая горелка расходует смесь пропана с воздухом или с добавлением технического кислорода. Наиболее безопасны для работы газовоздушные горелки. Они дают достаточную температуру для кровельных работ, разогрева металлических деталей, отжига краски и для пайки кабелей.

Газовые горелки вентильного типа отличаются простотой в использовании, легким весом и не вызывают сложностей при ремонте. Создавая высокое пламя с большой мощности, они делают возможным производить работы даже в ветреную погоду.

Также существуют ацетиленовые горелки, работающие на смеси ацетилена с кислородом. Чаще всего их используют для сварочных работ. Они устроены таким образом, что кислород, в инжекторных ацетиленовых горелках, нужен не только для поддержания горения, но и для подачи ацетилена.

Кроме этого, горелки различаются по функциональности и имеют разные аббревиатуры:

ГВ 500

Применяются при кровельных работах. Она способна создавать температуру нагрева до трехсот градусов, что вполне достаточно для наплавления всех битумных материалов;

ГВ 850

Более усовершенствованная модель. Имеет вентиль для точной регулировки подачи технического газа из баллона. А благодаря рычагу, легко регулируется длина пламени во время работ. Ее мощности хватит для плавления металлопластиковых труб и тугоплавких кабелей.

ГВ 3

Работает на пропане. Используется для подогрева и сварки металла и ручной пайки. Размер диаметра стакана 5 см.

ГГС1-1,7

Наиболее универсальная и самая популярная горелка. Нагревает поверхность до четырехсот градусов. Применяется при укладке мягких кровельных материалов, дорожных и гидроизоляционных работах. Мощность составляет 115 КВт с расходом топлива 9кг/ч.

ГГС1-1,0

Незаменима для работы в ограниченном пространстве и на кровле с большим углом наклона. Является хорошей заменой обычной паяльной лампе. При небольших размерах (длина 50см) имеет большую мощность, безопасна, экономична и удобна в использовании. Ее мощность 40 КВт, а расход газа 3 кг/ч.

ГГС1-0,5

Используется для мелкого кровельного ремонта, пайки, сварки кабелей. Из-за экономичного расхода топлива, может работать с пятилитровым газовым баллоном. Мощность составляет 10 КВт, расход - 0,7 кг/ч.

ГГС2-1,5

Оборудована двумя параллельно расположенными раструбами, благодаря чему она обладает высокой производительностью. Мощность 179 КВт с расходом топлива 14кг/ч.

ГГС4-1,0

Или раскатчик. Имеет 4 раструба, что обеспечивает одновременный прогрев шириной в 1 метр и позволяет вести работу безостановочно. По кроям имеются специальные зацепы для кровельного материала, с их помощью всю работу по его укладке может выполнять один человек. Мощность 120 КВт, расход - 12 кг/ч.

Газовые горелки применяются во всех видах строительно-ремонтых работ и могут разогревать поверхности до четырехсот градусов. В частности: Горелка газовоздушная инжекторная ГГ-2, газовая горелка ГВК 1, Горелка жидкотопливная ГРЖ-1, горелка пропановая ГСП-3, горелка пропановая ГВК-1-Р, пропановая горелка ГСП-4 и другие.

Цена на газовые горелки для кровли сильно варьируется и зависит от множества факторов: от производительности, дополнительных функций, от способности работать с тем или иным топливом, а также от фирмы изготовителя. Стоит отметить, что они стоят недорого и доступны большинству потребителей.

Что нужно знать при работе с газовой горелкой для мягкой кровли?

Рассмотрим это на примере кровельных работ при настиле рубероида:

• вначале очищается вся поверхность - удаляется не только крупный мусор, но и мелкая пыль;
• для разметки листы рубероида раскладывают на крыше с нахлестом до 10 см, после этого его скручивают, а края всех листов закрепляют газовой горелкой у основания кровли;

• во время работы, рулон рубероида раскатывают постепенно, подплавляя и плотно прижимая к поверхности кровли. Следует сразу же убирать все образовавшиеся складки и пузыри под материалом. При работе на плоских крышах это делается помощью ручного катка;
• финальным этапом работ с газовой горелкой, станет прогрев всех швов рубероида. Нагреваясь, он плавится, плотно приклеиваясь к нижнему листу. Дополнительно швы укрепляются ручным катком.

Когда для работы используется качественная газовая горелка с регулировкой подачи топлива, то безостановочно можно застелить до 600 м кровельного материала.

Важно! Использовать газовую горелку для мягкой кровли допускается при температуре не ниже 15 градусов. Если требуется производить работы при более низкой температуре, понадобится горелка на жидком топливе.

Техника безопасности при работе с кровельной газовой горелкой

• Производить кровельные работы требуется в специальной одежде и в обуви с нескользящей подошвой;
• использовать страховочную систему;
• перед началом использования, газовая горелка внимательно осматривается. Необходимо убедиться, что все элементы конструкции находятся в исправном состоянии;
• во время работы горелки, на крыше не должно быть второго баллона с газом. Также периодически надо проверять герметичность соединения шланга с редуктором и баллоном;
• поджигая горелку, ни в коем случае нельзя находиться перед соплом;
• регулировать высоту пламени нужно таким образом, чтобы оно не задело баллон, шланг или людей;
• нагревая наплавляемый кровельный материал нельзя допустить его воспламенения;
• расплавляться должна только нижняя часть листа, без размягчения всей толщины материала;
• поджигая горелку, работающую на пропане, сперва следует открыть вентиль на пол оборота и оставить для продувки на несколько секунд. И только потом смесь можно поджигать и регулировать высоту пламени;
• с работающей газовой горелкой запрещается покидать рабочую зону или подниматься по лесам;
• чтобы потушить горелку вначале перекрывается поступление газа, а потом опускается рычаг блокировки;
• если горелка перегрелась или возник обратный удар, работа сразу же прекращается, газ перекрывается, и горелку кладут охлаждаться в емкость с холодной водой.

Купить готовую горелку или сделать самостоятельно?

Стоит сразу же сказать, что намного проще и безопаснее будет купить готовую горелку, нежели мастерить ее самостоятельно. Но если есть уверенность в своих силах и любовь делать все своими руками, то можно попробовать.

Газовая горелка - это сложный прибор и для того, чтобы сделать его потребуются определенные навыки, и доскональное соблюдение множества правил. Но все, же часть работы лучше оставить для профессионалов. В первую очередь это касается системы подачи и емкости для хранения газа.

Для изготовления факела используется металлический стержень и рассекатель. Прикрепляют их к рукоятке из термостойкого дерева.

Шланг для подачи газа заимствуется из газосварочной системы или самостоятельно вытачивается из латуни.

Несмотря на то, что внешне кровельная горелка собранная своими руками будет значительно отличаться от магазинных аналогов, со своими основными функциями она справится.

Но при работе с ней, придется особенно внимательно обращать внимание на малейшие протечки газа или другие неисправности. И даже при незначительной проблеме работу следует прекратить немедленно.

Горелка дизельная для кровли

Данные кровельные горелки работают на жидком топливе. Они особенно актуальны для работы при большом температурном минусе, в этом случае их оборудуют встроенным подогревом топлива. Они полностью автоматизированы и способны работать с топливом различного качества. Дизельные кровельные горелки оснащены высоконапорной воздуходувной системой, которая обеспечивает стабильный и безопасный поджиг и снижает образование сажи.

Горелки на жидком топливе конструктивно отличаются от газовых аналогов. В дизельной топливо поступает в камеру под высоким давлением, что приводит к распылению жидкости. И уже распыленные мельчайшие частицы поджигаются на выходе из сопла, создавая пламя. В связи с чем, горелка подключается к компрессору и емкости с топливом при помощи маслобензостойких шлангов.

Кровельная горелка на жидком топливе предназначена работать в следующих условиях:

• при окружающей температуре от - 25 до + 40 градусов;
• при атмосферном давлении - 101 кПа;
• при необходимости температуры пламени до 600-800 градусов.

При этом примерный расход дизельного топлива составляет 10 л /100 м2 площади.

Порядок работы с дизельной кровельной горелкой:

• проверить исправность всех элементов конструкции;
• включив компрессор подать воздух на форсунку. Затем открыв вентиль для подачи топлива поднести специальный поджигающий жгут к соплу. После поджига краном подачи дизельного топлива отрегулировать уровень пламени.

Для проведения ремонтных и прочих кровельных работ, подразумевающих под собой расплавление мастик и укладку кровельных материалов, вам понадобится специальная газовая горелка. Устройство используется в основном для выполнения следующих задач:

Нагрев и просушка кровельных материалов;

Резка и пайка металла;

Обжиг слоя старой краски.

Примерное строение газовой горелки

Газовая горелка имеет достаточно простую конструкцию. Она представляет собой стакан, изготовленный из металла и оснащённый форсункой и рукоятью, которая закреплена на корпусе . Для изготовления рукоятки может использоваться жаропрочный пластик или дерево. Газ попадает в корпус, проходя через газопроводный канал. В большинстве случаев для работы горелки применяется пропан под давлением.

Стакан горелки должен иметь форму, которая защищает пламя от задувания ветра.

На корпусе горелки имеется вентиль, позволяющий регулировать длину пламени и интенсивность подаваемого газа . Хорошо, если горелка имеет редуктор, который позволяет экономно расходовать газ.

Составные части горелки для кровли

В процессе сборки прибора механическая обработка практически не используется. Горелка собирается из готовых запчастей. Для её изготовления нам понадобятся:

1. Стальной вентиль, который можно взять от баллона, предназначенного для хранения сжиженного газа.
2. Заглушка, которая используется для перевозки газовых баллонов.
3. Жиклер от паяльной лампы с диаметром сопла 0,8 мм.
4. Отрезок трубы длиной один метр с внутренним диаметром 10 мм. и толщиной стали 2 мм.
5. Деревянная ручка.

В качестве рукоятки можно использовать ручку от перегоревшего паяльника.

Поэтапный процесс изготовления горелки

Процесс изготовления газовой горелки начинается с того, что подводящую трубку, в качестве которой мы будем использовать стальную трубу, мы вставляем в ручку и закрепляем с помощью клея. Рассекатель и корпус необходимо выточить из латунного прутка, диаметр которого должен составлять 20 мм. В готовом корпусе просверливаются два радиальных отверстия (диаметр каждого – 5 мм.) и четыре отверстия в стержне рассекателя (диаметр каждого – 1 мм.).

При сборке необходимо с небольшим натягом запрессовать рассекатель в корпус. В то же время фланец устанавливается внутрь корпуса обязательно с зазором, то есть внутренний диаметр изготовленного корпуса должен быть больше на 0,6 мм. диаметра проточен. Полученная щель отвечает за торможение газового потока, который подводится к просверленным отверстиям в запальнике.

Такие форсунки стоят в покупных моделях

Чтобы сделать тонкое отверстие в нашей форсунке, необходимо взять сверло диаметром 2 мм. и с его помощью сделать глухое отверстие, которое на 1,5 мм. не доходит до выхода. Сверло с диаметром 0,4 мм. используется для перемычки. Полученное отверстие нужно полностью зачеканить несильными ударами молотка. Затем необходимо подточить торец. Для этого берём шлифовальную бумагу и подтачиваем до тех пор, пока не будет найдено нужное сечение выходного отверстия, то есть до момента, когда форсунку можно будет надеть на наконечник трубки горелки с резьбой.

На конец трубки подачи газа необходимо надеть подводящий шланг, изготовленный из ткане-резинового материала. Закрепляем шланг на трубке хомутом. Выставляем рабочее давление, после чего подаём газ. Подождите, пока весь воздух вытеснится из шланга, и только потом форсунку внесите в пламя газовой конфорки.

Внимание! В пламя форсунка вносится без корпуса и рассекателя.

Далее необходимо отшлифовать торец. Длина факела горелки в итоге должна равняться 5 см. Корпус вместе с рассекателем надеваем на наружную резьбу форсунки. Проследите, чтобы горелка дала ровное пламя, без признаков копоти.

Чтобы достичь нужного эффекта, медленно поворачивайте корпус на резьбе форсунки.

Если вы получили свободное резьбовое соединение, уплотните его с помощью ленты ФУМ.

Видео. Как работает газовая горелка для кровли

Здравствуйте! Меня зовут Виктор Каплоухой. По образованию я инженер, окончил технический университет. Увлечения: IT, техника и технологии.

Буквально за два десятилетия строительные технологии обновились, появились новые стройматериалы и инструменты. К примеру, старый верный рубероид уступил свое место новым кровельным наплавляемым материалам, которые по всем позициям лучше. С этим спорить уже никто не будет. А соответственно ушло в небытие ведро с горячим битумом и кистью для обмазки, вместо которых строители используют сегодня горелку газовую для кровельных работ.

Что такое газовая горелка

Это ручной инструмент, соединенный с баллоном газа. В ее состав входят:

• Форсунка, внутри которой установлен жиклер со сквозным отверстием малого диаметра. Через него газ в виде пламени подается на место наплавки или просушки.
• Стакан. Это приспособление, внутри которого происходит смешение горючего газа с воздухом (кислородом). В стакане есть множество отверстий, через которые воздух и подсасывается в зону пламени. К тому же это устройство защищает пламя огня от воздействия ветра.
• Вентиль, с помощью которого открывается подача газа и регулируется его напор, а соответственно и длина факела.
• Магистральная труба, которая отделяет горелку от рукоятки, за которую держится сварщик.
• Рукоятка из пластика или дерева.

Конечно, для работы газовой горелкой необходим шланг, соединяющийся с баллоном, и редуктор, который понижает давление газа в магистрали. Давление газа на выходе из горелки – 0,1-0,15 МПа. Весит горелка газовая пропановая для кровельных работ немного, в пределах 1,0-1,5 кг. Так что работать с ней удобно и легко.

Как сделать горелку своими руками

В принципе, конструкция газовой горелки пропановой несложная. Главное собрать форсунку и стакан. Остальные элементы и части – это готовые узлы и детали, которые продаются в любом строительном магазине. Поэтому сделать ее своими руками будет нетрудно.

Итак, что требуется для сборки горелки своими руками.

Сборка газовой горелки

В первую очередь нужно на одном конце медной трубки нарезать внутреннюю резьбу, используя метчик соответствующего диаметра. Медь – металл не очень твердый, так что провести эту операцию своими руками будет несложно. Также легко будет вкрутить жиклер.

Со стаканом все сложнее. Для этого придется одну сторону трубы разрезать на несколько продольных лепестков (6-8 штук), а затем согнуть их к центру. Получится конус, при этом сводить до конца лепестки не надо, необходимо оставить место для магистральной трубки, на которую стакан и надевается. После чего лепестки прижимаются к трубке, где запаиваются. Между лепестками остаются прорези, которые будут выполнять функции подачи воздуха внутрь форсунки. Длина лепестков приблизительно – одна треть от всей длины стакана.

Важно! Жиклер должен располагаться на расстоянии, равном длине лепестков. То есть, пламя из пропана и кислорода должно образовываться на уровне прорезей.

Горелка газовая для кровельных работ, а точнее, ее передняя часть в виде форсунки готова. Остается собрать заднюю часть. Для этого понадобятся два сгона М25, изготовленных из трубы диаметром 25 мм с нарезанной резьбой. В одностороннем сгоне в месте, где не нарезана резьба, формируется конус, в который вставляется задняя часть магистральной трубки. Это можно сделать, нагрев сгон кислородным резаком, и обстучав его со всех сторон.

В него вкручивается регулирующий газовый вентиль. Второй сгон, он двухсторонний, вкручивается в вентиль с другой стороны. Обязательно накрутка производится на герметизирующий материал. К примеру, на фум-ленту. На задний торец второго сгона накручивается переходник от резьбового соединения на шланговый. Его изготавливать своими руками нет смысла, потому что продается он в любом строительном магазине и стоит очень дешево.

Теперь остается изготовить рукоятку и установить ее на приготовленном устройстве. Вариантов рукояток – огромное количество. Здесь главное – удобно держать весь самодельный прибор. К примеру, ее можно вырезать из деревянной доски толщиною 5 мм, можно купить ручку от топора и подогнать ее под размеры и форму. Крепить рукоятку лучше к сгонам, потому что во всей конструкции это самый прочный участок. Оптимально – это задний сгон, потому что регулирующий вентиль должен располагаться чуть впереди для удобства его использования.

Крепить деревяшку к металлической трубке можно по-разному.

• Сделать выемку по всей ширине под размер диаметра трубы сгона, уложить в нее сгон и закрепить его двумя хомутами из металлической ленты.
• Установить сгон сбоку рукоятки и также закрепить хомутами.

Итак, газовая горелка для кровельных работ своими руками изготовлена, можно подсоединять ее к газовому баллону и провести тестирование. Для этого шланг соединяется с баллоном через редуктор, где закрепляется хомутом. Второй его конец вдевается в переходник, где также закрепляется хомутом.

Открывается баллон, открывается подача пропана через газовый редуктор. И последним открывается регулирующий вентиль на форсунке. Газ должен пойти через жиклер с характерным звуком. Надо обязательно дождаться, чтобы воздух внутри приспособления полностью вышел. После чего газовый поток поджигается. Вентилем около рукоятки регулируется факел по длине и мощности.

Внимание! Самодельная газовая горелка для кровельных работ – устройство повышенной опасности. Поэтому ко всем производимым операциям надо подходить с особой тщательностью. Особенно это касается соединений всех элементов между собой. Должна быть соблюдена полная герметичность.

Меры противопожарной безопасности

В независимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности.

• Держать на кровле огнетушитель при выполнении кровельных работ.
• Все работы производятся только в светлое время суток.
• На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.
• Обязательно исключается его нагрев.
• Нельзя перегревать и подвергать воспламенению сам укладываемый кровельный материал.

Вот такие несложные условия, которые гарантируют безопасность проводимых строительных операций, связанных с покрытием кровли наплавляемыми материалами. Они просты и легко выполнимы, так что проблем возникнуть не должно.

• Оборудование навесное для мотоблоков
• Применение садового райдера
• Навесное оборудование для мотоблока Нева
• Прицеп для мотоблока своими руками

Имеется никак не таким образом немало альтернатив с целью кровельного напыления прямых кровель. Высокий известностью используют наплавляемые узкорулонные вещества. Сырье представляется мультислойным, содержит основа, связывающее элемент и предохранительные пласты.

⇒ ПОСМОТРИТЕ ВИДЕО ПРЯМО СЕЙЧАС! ⇐

Кровельная микрогорелка – данное подвижная структура с комфортными ручками с целью нее переносы. Симпатия содержит маленький масса, вплоть до 1,5 килограмм и вооружена комфортной с целью деятельность ручкой с бревна либо пластмассы длинноватой вплоть до 1 м.

В свойстве газа, больше только, применяется углеводород. Некто действует в оболочка При помощи газопроводный рукав. Регулируют его подачу и длину огня с поддержкой особого вентиля в горелке. С целью экономии ухлопываемого газа, кровельные игра обустроены редуктором, что осуществляет контроль потребление горючего.

Во абсолютно всех системах газовых горелок учтена концепция подсоса погодного атмосферы . Данное неизбежная роль, однако принимать и вспомогательные, какие осуществляют службу наиболее удобной.

В главную очередность вероятность координировать работники режимы. К примеру, если в службе выходит остановка, вводится порядок надежды и экономится горючее. Каждая газовая микрогорелка загорается с обыкновенными спичками либо зажигалкой.

Менее известны, однако также применяются с целью кровельных трудов игра, функционирующие в дизельном горючем.

Что это за оборудование?

Структура горелки предполагает собою владелец с регуляторами подачи газа , с какого получается железная дорога с смешивателем в окончании. Подключается микрогорелка резинным рукавом к газовому баллону углеводород-горка При помощи регулятор давления.

В главном прирученные газовые игра используются с целью нагрева плоскости и наплавления разных веществ. Газовые игра принимать 2-ух видов с насильственной подачей атмосферы и непринудительной.

Эти виды горелок обладают последующие характерные промышленные свойства:

1. Подача атмосферы в газовой горелке с насильственной подачей совершается последующим способом, воздух подаётся с поддержкой пропеллера либо компрессора.Преимущество такого рода игра вероятность четкой опции факела. С минусов трудность установки приспособления.
2. В горелках, какие никак не обладают насильственной подачи атмосферы , воздух подаётся При помощи дыры в диффузоре свободно в связи с числа подачи газа.Несложная структура дает возможность сделать ее лично. К минусам допускается причислить недопустимость четкой опции факела.
3. Запускается газовая микрогорелка подпалом струи газа , что получается с диффузора, в отдельных модификациях учтен автоподжог.

Устройство и принцип работы горелки

Конструкция газовой игра заключается с последующих элементов:

• Металлический стаканчик с выпуклыми отверстиями согласно бокам.
• Форсунка с целью разбрызгивания газа.
• Пластиковый либо деревяный владелец.
• Резиновый рукав с целью телега газа к корпусу игра.
• Вентиль регулирования подаваемого газа и длины огня.

В связи с модификации игра обладают последующие различия:

• Подача горючего нагнетательная и безынжекторная.
• Мощность и потребление газа.
• Количество подаваемого огня. Принимать однопламенные и многопламенные.
• Способ использования приспособления легкий и электромеханизированный.

Длина игра в связи с ее установки является с 0,8 вплоть до 1 метра масса примерно 1,5 кг. Кроме того в связи с модификации газовые игра имеют все шансы являться обустроены разными режимами экономии горючего.

Модели горелок для кровли

Для работ согласно укладке крова применяют обусловленный вид приспособления последующих модификаций:

1. ГГ-2 пропановая микрогорелка с целью подготовки и выполнения водоизоляционных трудов. Отлично годится с целью кровельных трудов незначительного масштаба. Рекомендуется пользоваться молодым специалистам. В основном невысокая цена.
2. ГГ-2У подобие предшествующей модификации выделяется кургузой газовой трассой. Преимущественно применяется в малодоступных участках рядом кровле.
3. ГГ-2С представляется высококлассной горелкой, и кроме того функционирует в пропане. Содержит 2 вентиля с целью четкой регулирования порядка деятельность и вероятность эксплуатации в очень ветреную погоду.
4. ГС1-1,7 содержит маленький масса, и объем представляется многоцелевой. Используется с целью сушки и наплавления веществ в кровлю. Дает возможность греть плоскость вплоть до чЕТИРЕСТА градусов.
5. ГК-1 воздушно-пропановая микрогорелка вооружена удручающим стаканчик и рычагом подачи газа. Используется с целью вытаскивания окраски способом обжигания в древесных поверхностях и гидроизоляции крова.
6. ГС1-1,0 содержит простой масса и незначительные объемы, что же дает возможность использовать ее с целью гидроизоляции кровель с огромным скатом.
7. ГГС1-0,5 в главном используется с целью небольших починок крова и принимать экономной в проекте пользования газа.
8. ГГС4-1,0 содержит 4 стакана подачи огня. Представляется экономной и дает возможность 1 Люду подвергать обработке серьезный надел крова из-за небольшой период времени.
9. ГВ-3 используется преимущественно с целью прогрева металлов их сварки либо пайки.
10. ГВ-111Р используется с целью наплавления в кровлю битуминозных узкорулонных веществ. Кроме того применяют с целью обжига прежней окраски в разных поверхностях.
11. ГВ-50, ГВ-900 комфортные и свободные в эксплуатации, выделяются протяженностью факела.
12. ГВ-500 применяю с целью наплавления битуминозных веществ. Дает возможность прогреть подогреваемую плоскость вплоть до ТРИСТА градусов.
13. ГСВ-850 содержит инжекционный вид подачи горючего. Микрогорелка вооружена вентилем с целью четкой опции подачи газа и рычагом регулирования длины факела.

Необходимо направить интерес в подобные характеристики, равно как:

• Потребность горючего.
• Размер пламенного факела.
• Тепло производительность.
• Масса и длинна.

Применение газовых горелок

С целью ремонтных работ и приспособления крова битуминозными веществами преимущественно применяют газовую горелку . Рядом высококачественной горелке из-за 8 часов трудового времени допускается положить примерно 600 квадратных метров наплавляемого вещества.

Совершение трудов согласно приспособлению и ремонтным работам крова разных видов с использованием газовой игра обязано прокладываться согласно абсолютно всем законам пожарной защищенности.

Для трудов согласно укладке разных площадей крова с использованием газовой игра принимать установленные лимитирования подобные равно как:

1. Можно единовременно класть никак не наиболее 500 метров квадратных.
2. При укладывании больше 500 м. 2необходимо присутствие пожарных рукавов с водою.
3. Имеет доступ к кранам пожарным, обязан являться с четырёх краев мульчируемой крова.
4. Подача вода При помощи противопожарный рукав обязана брать в каждую пункт укладываемой плоскости.

Этапы работы при укладке материала с использованием кровельной горелки

Процедура укладывания битуминозных либо таким образом именуемых мягеньких наплавляемых веществ с использованием газовой игра заключается с последующих шагов:

• Очистка плоскости крова с мусора.
• Размотка рулонов в плоскости крова с нахлестом приятель в приятеля никак не меньше 10 см с целью разметки. Впоследствии, что рулоны необходимо смотать и занумеровать.
• Грунтование плоскости праймом с целью вытаскивания микротрещин, отколов и вязки пыли.
• Совершив разметку плоскости и ее грунтовка, рулоны со временем разматываются и разогреваются газовой горелкой с целью наплавления в плоскость.
• На окончательной периода движения укладывания необходимо прогреть горелкой швы наплавленного вещества.

После наплавления веществ с целью предотвращения складок накрытую плоскость необходимо развернуть катком.

Как изготовить газовую горелку своими руками?

Газовую горелку допускается сделать лично в бытовых обстоятельствах с целью данного понадобятся последующие комплектующие:

1. Выпрямитель с редуктором давления с целью регулирования подачи газа. Брать его допускается с кислородного баллона.
2. Пробка, что применяется рядом перевозке газовых баллонов.
3. Жидкотопливный жиклёр с поперечником сопла 0,8 миллиметров. Брать его допускается с бензинной паяльной лампы.
4. Кусочек железной трассы варианте трубки протяженностью единственный единица с поперечником 10 миллиметров и шириной стен 2 миллиметров.
5. Ручка с слабо теплопроницаемого вещества. Преимущественно с бревна.
6. Оболочка и газорассекатель игра (стаканчик). Выточить их допускается с латунного прутка поперечником 20 миллиметров.

Дальнейший процедура установки газовой игра заключается с последующих шагов:

• В сделанную ручку вводится дорога и закрепляется клеем.
• В точеном корпусе необходимо высверлить 2 радиальных дыры поперечником 5 миллиметров. Кроме того в корпусе необходимо высверлить 4 дыры поперечником 1 миллиметров в стержне рассекателя.
• Следующим шагом производства игра достаточно набросок рассекательного стержня в оболочка. Завершенный оболочка необходимо зафиксировать в железную дорога.
• В трассы с введенным корпусом необходимо метчиком порезать резьбу и ввернуть форсунку.
• На иной исход трассы подсоединяется газовоздушный рукав и закрепляется хомутом.

После установки газовой игра необходимо отвинтить определенный кислородный выпрямитель и повременить пока что голубое топливо выдавит воздушное пространство в рукаве. Впоследствии что сжечь спичками идущий течение газа с тела (стакана).

Правила безопасности при работе с газовыми горелками для кровли

Действуя с газовой горелкой необходимо жесткое выполнение законов защищенности:

1. Перед основой деятельность с приспособлением необходимо совершить досмотр игра в объект автоматических дефектов и потери. ant. доход газа. Микрогорелка с целью кровельных работ
2. Поджог игра невозможно осуществлять вставая пред соплом стакана.
3. Работы необходимо осуществлять, применяя брезентовые перчатки, спецодежду и обувка.
4. Работая газовой горелкой, необходимо наблюдать, чтобы никак не перегреть навариваемый сырье. Таким (образом равно как перегревание способен вызвать деструкцию вещества.
5. На трудовом месте, в каком месте применяется микрогорелка, никак не обязано являться сторонних объектов в особенности легковоспламеняющихся.
6. При службе с газовой горелкой возле с зоны укладывания обязаны являться ресурсы пожаротушения.
7. Ремонтник, действующий с приспособлением, никак не обязан перемещаться с подпалённой горелкой ни у кого помимо мульчируемой плоскости.

Принципы защищенности деятельность с газовой горелкой, обязаны соблюдаться всегда и бесспорн о, таким образом равно как данное гарантия единства функционирующего Лица и находящихся вокруг его людишек.

Газовая микрогорелка представляется необходимым ассистентом рядом укладке крова нежными веществами. Подобное приспособление, равно как газовая микрогорелка содержит обширное использование в строй и исправительных ботах.

Равно как норма, газовые игра применяют с целью наплавления кровельных веществ, выпаливания окраски в разных поверхностях, сварке и пайке разных металлов . Игра принимать различных видов систем с целью разных типов трудов.

Нужно мгновенно ведь отметить, что же значительно легче и безвреднее достаточно приобрести отделанную горелку, чем делать нее лично. Однако в случае если принимать убежденность в собственных силах и страсть совершать всегда собственными ручками, в таком случае допускается испробовать.

Газовая микрогорелка – данное трудный аппарат и с целью этого, Для того чтобы произвести его понадобятся некоторые умения, и подробное выполнение большого колличества законов. Однако всегда, ведь Элемент деятельность правильнее сохранить с целью специалистов. В главную очередность данное относится организации подачи и емкости с целью сохранения газа.

Для производства факела применяется металический основание и газорассекатель. Прикрепляют их к ручке с теплоустойчивого бревна.

Шланг с целью подачи газа черпится с газосварочной организации либо лично стачивается с латуни.

Несмотря в в таком случае, что же по внешнему виду кровельная микрогорелка подобранная собственными ручками достаточно существенно различаться с лавочных аналогов, с собственными главными функциями симпатия управится.

Но рядом службе с ней, необходимо в особенности тщательно концентрировать интерес в мельчайшие протечки газа либо прочие неполадки. И в том числе и рядом незначимой вопросу службу необходимо прервать незамедлительно. Сведения кровельные игра трудятся в слабом горючем.

Они в особенности важны с целью деятельность рядом крупном температурном минусе, в данном случае их снабжают интегрированным обогревом горючего. Они целиком автоматизированы и готовы трудиться с бензином разного свойства.

Дизельные кровельные игра обустроены высоконапорной воздуходувной концепцией , что гарантирует устойчивый и надежный поджигание и сокращает формирование сажи.

Горелки в слабом горючем плодотворно выделяются с газовых аналогов . В дизельной горючее действует в камеру перед большим нажимом, что же приводит к разбрызгиванию воды. И ранее пульверизированные тончайшие частички поджигаются в выходе с сопла, формируя огонь.

В взаимосвязи с нежели, микрогорелка подключается к компрессору и емкости с бензином рядом поддержки маслобензиностойких рукавов.

В домашней мастерской или гараже часто возникает потребность использования высокотемпературной горелки. Применение для нее самое широкое – от паяльных работ до ремонта кровли. Не говоря уже о необходимости разогреть металлическую деталь для обработки.

При слесарных работах по металлу, газовой горелкой можно раскалить заготовку с целью последующего закаливания. Если вы занимаетесь электросваркой – при работе с некоторыми металлами необходимо прогревать место будущего шва.

В магазинах инструмента продаются разнообразные приспособления для безопасной работы с огнем. Горелка на пропане может быть любого размера и любой конфигурации. Величиной с шариковую ручку для ювелирной пайки:

Или много сопловая рампа для разогрева битума на крыше:

Преимущество промышленных вариантов заключаются в сертификате безопасности. Однако в конструкции нет ничего такого, что нельзя повторить в домашних условиях. Поскольку любой товар в магазине стоит немалых денег, мы расскажем, как сделать горелку своими руками.

Важно! Самодельные приспособления для работы с огнем несут в себе потенциальную опасность. Поэтому пропановая горелка, изготовленная без технической экспертизы, эксплуатируется на ваш страх и риск.

Как сделать горелку самостоятельно

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки.

• Прежде всего, надо использовать тугоплавкие металлы. Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
• Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется. Если кран будет пропускать – вам не удастся оперативно загасить пламя;
• Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

Рассмотрим типовую схему и принцип работы инжекторной горелки:

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

Горелка своими руками изготавливается по чертежу.

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны размеры:

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах.

Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке. Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Важно! При использовании ниппеля от кухонной плиты помните, что в комплекте идут разные форсунки. Для природного или сжиженного газа.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Приоткрыв рабочий вентиль, и перемещая вставку, добиваемся ровного, мощного пламени. После чего окончательно закрепляем ее в насадке.

Если вы сделали все правильно, температура на выходе из насадки достигнет 1100° С.

Переходим от теории к практике. Как сделать газовую горелку, используя подручные материалы:

Насадка изготовлена из автомобильного насоса классической конструкции. Такие предметы часто валяются в гараже без дела.
Сталь используется превосходная, размер подходит для газовой горелки.

В тыльной части нарезаем «розочку», концы сводим к центру. В этот пучок будет вставлена подающая трубка.

Деталь подошла от строительного пистолета для монтажной пены.
Это приспособление для многоразового использования, поэтому сталь там прочная, и покрыта тугоплавким хромом.

Толщина трубки почти 1 миллиметр, для жесткости вполне достаточно.

На конце трубки пистолета находится жиклер с шариковым клапаном, для формирования пены. Шарик выбивается тонким шилом, или цыганской иглой. Полученное отверстие достаточно для подачи газа в насадку. Трубка с насадкой соединена с помощью сварки полуавтоматом.

• Для соединения конструкции с рабочим краном, использованы обычные сантехнические сгоны с резьбой. Это простая водопроводная труба, никакой особой стали тут не нужно. Та часть горелки, где расположен кран – не нагревается до критических температур. Шаровой газовый кран пришлось покупать;
• Держак изготовлен буквально из металлолома. Рукоять из подножки от мотоцикла. Слегка обработав болгаркой, мы получаем оптимальную форму. Хомут для крепления к трубе горелки – от руля того же мотоцикла.

Наконец держака одевается мотоциклетная ручка. И теплоизоляция хорошая, и горелка плотно сидит в руке.

На изготовление ушел один выходной день и 100-120 рублей на покупку крана и штуцера для соединения со шлангом.

В качестве бонуса, посмотрите чертеж опробованного миниатюрного приспособления:

Газовая горелка для пайки делается из иглы от капельницы. Подключается к баллончику для заправки зажигалок.

Вывод! Самодельная газовая горелка – реальность. Только соблюдайте осторожность при эксплуатации!

Простой и эффективный способ сделать газовую горелку своими руками - видео

Газовая горелка для кровельных работ является незаменимым инструментом при необходимости гидроизоляция поверхности крыши. Перед использованием рекомендуется ознакомиться с принципом применения и некоторыми нюансами, которые позволят исключить получение ожогов и возникновение непредвиденных ситуаций.

Устройство газовой горелки

Для обустройства мягкой кровли специалисты рекомендуют применять горелки, которые имеют одно сопло. Благодаря этому обеспечивается наиболее равномерный прогрев материала, кроме того, удастся сэкономить топливо. Как утверждают профессионалы своего дела, приборы, имеющие несколько сопел, прогревают неравномерно. При работе вы можете заметить прогорание полотна в одном месте, тогда как в другом материал будет недостаточно прогрет. По внешним характеристикам горелка представляет собой стакан, оснащенный форсункой. К последнему фиксируется ручка. Стакан изготавливается таким образом, чтобы в процессе работы пламя не затухало от воздействия ветра. Для ручки используется прорезиненный материал, который иногда заменяется древесиной твердых пород. Стандартная длина такого прибора не превышает 1 метра, тогда как вес, как правило, не больше 1,5 килограмма.

Некоторые нюансы использования

Если вами будет использоваться газовая горелка для кровельных работ, то вы должны учесть, что управление факелом является курковым. Это относится к газовоздушным конструкциям. При этом вы сможете оперативно переключаться между режимами. Это приходится по нраву всем мастерам, которые довольно часто используют смену рабочего режима на экономичный. Если вы заинтересованы в экономии газа, то можно переводить устройство в режим ожидания.

Для снижения расхода пропана используется редуктор. Он предназначается для стабилизации потока топлива, что позволяет обеспечивать контроль расхода. Если вы желаете сэкономить ресурсы, то стоит приобретать оборудование с редуктором, который обеспечивает снижение расхода газа на 30 %. Подсос воздуха для горения, как правило, осуществляется из атмосферы. Если горелка находится в хорошем состоянии, а также надежно защищена от воздействия ветра, то с ее помощью можно уложить 600 метров рубероида в течение 8 часов.

Инструкция по использованию

Если вами будет использоваться газовая горелка для кровельных работ, то необходимо перед этим осуществить несколько этапов. Первоначально подготавливается основание для укладки материала, для этого поверхность очищается от пыли и мусора. Если есть потребность, то бетонную стяжку следует выровнять. Далее поверхность обрабатывается праймером. На следующем этапе можно начинать работу с рулонным материалом, который раскладывается с обеспечением нахлеста. Ширина последнего может варьироваться от 8,2 до 9 см. Такая укладка гидроизоляции является только лишь примеркой. В ходе этих манипуляций рулоны следует выровнять, а после скатать обратно. Материал нужно зафиксировать у основания кровли, в процессе чего используется газовая горелка для кровельных работ. Теперь к работе должен быть подключен помощник. Один из мастеров прогревает с помощью оборудования поверхность основания, а также нижнюю поверхность гидроизоляции. Тогда как второй человек занимается плотным прижиманием изоляции к поверхности крыши. При этом рулон предстоит немедленно раскатать. Для того чтобы исключить образование складок и пузырьков, рулон следует прокатывать ручным катком. Если было обнаружено отслоение швов, то горелка газовая для кровельных работ, фото которой представлены в статье, позволит исключить данные погрешности.

Инструкция по технике безопасности

Мастер должен помнить о том, что описываемое оборудование является очень опасным при его неправильном использовании. В процессе манипуляций придется работать с открытым огнем. Любое подобное оборудование предполагает соблюдение определенных правил техники безопасности. Таким образом, ни в коем случае нельзя курить на рабочем месте. Проведение работ должно осуществляться только лишь после того, как баллоны, шланги, а также газовая горелка будут проверены на исправность и пригодность к эксплуатации. Газовая горелка для проведения кровельных работ должна обладать герметичными шлангами. Это касается и соединительных элементов между баллоном и горелкой. Не стоит начинать работу, если нет в наличии специальной экипировки. Это в особенности касается спецобуви, которая имеет нескользящую подошву. Недопустимо в процессе проведения описываемых манипуляций располагать на поверхности кровли одновременно несколько газовых баллонов. Газовая горелка для кровельных работ, инструкция по использованию которой описана в статье, является пожароопасным оборудованием. Именно поэтому перед укладкой изоляции следует подготовить достаточное количество огнетушителей, работоспособность и исправность которых должна быть проверена заблаговременно.

Правила эксплуатации

Помимо специальной обуви, мастер должен обладать спецодеждой, а также поясом и ходовыми мостиками. Во время поджигания оборудования запрещено стоять непосредственно перед соплом. Направление пламени должно быть направлено таким образом, чтобы оно не достигало находящихся на крыше людей. Важно исключить соприкосновение огня с соединительными шлангами и газовым баллоном. Газовая горелка для кровельных работ, чертеж которой представлен в статье, должна использоваться по технологии, которая предполагает исключение перегрева и воспламенения укладываемых материалов. При нагреве изоляции при помощи описываемого оборудования необходимо обеспечить расплавление исключительно нижней поверхности полотна. Недопустимо размягчение всей толщи материала. Если вами будет использоваться газовая горелка для кровельных работ, своими руками можно будет осуществить гидроизоляцию системы крыши. Однако поджигание оборудования недопустимо осуществлять с помощью нечаянно загоревшихся предметов. Для этого следует применять исключительно зажигалку или спички.

В процессе использования пропановой модели вентиль следует приоткрывать не на полный оборот, а только лишь наполовину. После того как специалист выждет несколько секунд, можно производить поджигание. После этого вы можете переходить к корректировке длины пламени. Рабочий, в руках которого находится зажженная горелка, не должен покидать границы рабочего места, а также использовать леса для передвижения.

Заключительные работы

Оборудование должно тушиться в два этапа: для начала следует перекрыть подачу газа. На следующем этапе опускается блокировочный рычаг. Если вы планируете прерваться в процессе проведения работ на некоторый промежуток времени, то горелка не должна быть оставлена без присмотра. На этот период ее следует потушить. Если вы наметили более длительный перерыв, то на баллоне следует прекратить подачу газа.

Предотвращение непредвиденных ситуаций

Если было обнаружено засорение входных каналов мундштуков, оборудование недопустимо эксплуатировать. Пренебрежение данным правилом может стать причиной хлопков и обратных ударов. Если все же это произошло (подобная ситуация, кстати, может возникнуть и при перегреве горелки), то рекомендуется немедленно прекратить работу, а также перекрыть газ. Прибор после этого должен быть охлажден методом погружения в бак с водой.

Особенности разных моделей горелок

После прочтения данной статьи вы поймёте, как выглядит газовая горелка для кровельных работ. Однако стоит знать еще и то, что в продаже можно найти разные модификации. Например, ГГ-2 используется мастерами-любителями и предназначается для осуществления работ в небольших объемах. Если вы увидите в продаже модель марки ГГ-2, то будете знать, что она отличается от вышеописанных только лишь укороченным газопроводом. Данное оборудование просто незаменимо при манипуляциях в труднодоступных местах. С помощью него можно проклеить примыкания и стыки. Если вы собираетесь заниматься работами профессионально, то последняя модель будет вам просто необходима.

Заключение

Выбирая оборудование для укладки изоляции, стоит проверить, есть ли в устройстве редуктор для газовой горелки для кровельных работ. Эта часть конструкции позволяет использовать топливо более экономично. Не стоит экономить, приобретая модели без наличия такого дополнения, ведь оно способно оправдать несколько более внушительную стоимость уже через некоторое время использования описываемого оборудования. Тогда как если есть необходимость гидроизолировать только лишь одну крышу, то и вовсе нецелесообразно приобретать горелку. Предпочтительнее будет взять оборудование в аренду. Это будет дешевле, а стало быть, и выгоднее. Многие мастера пользуются именно таким подходом.
