Чем гнуть трубы. Как согнуть профильную трубу: все возможные способы. Распространённые способы сгибания профильных труб

Трубчатый каркас из трубопроката с квадратным, прямоугольным или круглым сечением привлекает многих садоводов своей прочностью, длительным сроком службы. Благодаря высокой прочности данного материала, каркас для теплицы можно сделать тоньше, что позволит пропускать больше света в теплицу.

Советы: как изогнуть профиль для теплицы своими руками правильно

Гибка труб любого профиля выполняется двумя основными способами – это давление на определенные участки трубы, и давление, в сочетании с нагревом на изгибаемый участок.

В ходе работы с трубой, части могут не располагаться в одной плоскости, а также из-за сильного изгиба труба может лопнуть.

Без знания технологических правил гибки труб получить качественный каркас для теплицы не получится. Чтобы изогнуть правильно профиль, следует учитывать его размеры, сечение и толщину профиля, упругость стального сплава и другие параметры.

А именно:

1. Широкие трубы, с толщиной стенок 2 мм и менее, не рекомендуется вообще гнуть, так как в этом случае труба может лопнуть. Трубы, изготовленные из углеродистых сталей или же из низколегированных сплавом, могут пружинить, т.е., после сгибания, они частично будут стремиться вернуться в прежнее состояние. При монтаже каркаса теплицы, нужно будет такие трубы подгонять на месте, снова подгибая в нужном направлении.
2. Следует изучить технические характеристики труб, в частности, высоту профиля, толщину и длину трубы и, в зависимости от этого, можно рассчитать минимальный и максимальный радиус сгиба трубы без повреждения ее. При затруднении в расчетах, можно воспользоваться онлайн калькуляторами, достаточно внести все параметры трубы, и калькулятор покажет, до какого максимального радиуса можно гнуть трубу.

Наиболее успешно согнуть трубу самому можно, если использовать станок профилегиб, как промышленного производства, так и любительского. Если такой возможности нет, можно использовать тиски, зажав один конец трубы, а на второй надеть трубу большего диаметра. Путем сильных плавных движений труба изгибается на нужный радиус.

Делаем изогнутый профиль для теплицы своими руками нужной формы

Для строительства теплиц используется разный тип профиля, он может быть алюминиевый или же металлический, сделанный из оцинкованной стали.

В средней полосе России использование металлического профиля более актуально, так как он более прочный, по сравнению с алюминиевым.

Также применяют материалы, изготовленные из труб разного сечения и профиля (овальный, круглый, прямоугольный).

В зависимости от потребности теплицы, форма профиля и его изгиб могут быть немного разные:

1. При выборе оцинкованного гнутого профиля для теплицы, следует ознакомиться с сертификатом или документом. Покупать профиль нужно только тот, у которого толщина покрытия цинком не ниже 1 класса, а еще лучше, если класс покрытия стоит «П». Такое покрытие будет надежно защищено в течение многих лет от неблагоприятных факторов окружающей среды.
2. Изогнутый оцинкованный профиль позволяет выдерживать и значительные нагрузки, вплоть до 90 кг/м2. Теплицу из такого профиля можно сделать своими руками, причем профиль между собой можно соединять с помощью болтов или сварки. Все просверленные отверстия, а также сварные швы необходимо тщательно обработать холодным цинком.

Наиболее подходящим для теплицы считается 42–й профиль, но для надежности, берут 50-й профиль, но с ним сложнее работать. Если теплица предполагает покрытие поликарбонатом, то в этом случае, габариты теплицы для удобства работы следует подогнать под размеры листов поликарбоната. Если не удалось найти оцинкованный гнутый профиль, то его можно заменить изогнутыми трубами, которые соединяются между собой с помощью сварки или же с помощью соединительных планок.

Инструкция и пример гибки: как изогнуть профиль для теплицы

Лучше всего изгибать профиль, особенно, если он сделан из труб с помощью специальных станков, но в домашних условиях не всегда возможно пользоваться ими.

Изогнуть профиль можно немного по-другому:

1. Чтобы при сгибе труба не сломалась, ее заполняют песком, затыкают отверстия с торцов, чтобы он не высыпался, и в нескольких местах трубы просверливают небольшие отверстия для выхода нагретого оставшегося воздуха внутри трубы. После этого, участок трубы, который нужно согнуть, пропускают через самодельный трубогиб, который представляет собой трубы, закопанные в землю и залитые бетоном. Труба в месте сгиба просовывается между ними, нагревается с помощью паяльной лампы и сгибается до нужного радиуса.
2. Второй способ сгибания профиля немного сложнее, но не требует особых усилий, и профильную трубу может согнуть даже один человек. На трубе или ином профиле через равные промежутки делают отметки, после в этих местах делаются надпилы с помощью болгарки. После этого профиль или труба сгибаются по ним, и когда она будет готова, места пропилов завариваются и покрываются, либо холодным цинком, если профиль оцинкованный, или краской.

После того как профиль согнут, в первом случае из него удаляют песок, а проделанные отверстия заваривают с помощью точечной сварки.

При ручном сгибании труб или профиля трудно добиться точного радиуса. Также при ручном способе можно только лишь гнуть достаточно тонкие.

Если труба или профиль имеет толстые стенки, то в этом случае можно согнуть трубу или профиль только лишь на специальном станке с гидроприводом.

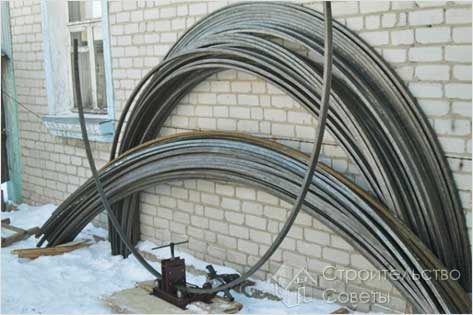

Способы: как правильно согнуть профильную трубу для теплицы

В домашних условиях загнуть трубу самому вполне возможно без использования каких-либо специальных станков, для этого можно использовать ручной профилегиб, который можно купить в специализированных магазинах. Но, при этом следует учитывать, что при использовании ручного профилегиба, придется прилагать значительные усилия.

Есть несложный способ, с помощью которого можно согнуть профильную трубу:

1. На длинную прочную металлическую балку (перпендикулярно к ней) привариваются 5 обрезков труб, самая центральная должна быть самой высокой, обычно ее высота равняется 250–300 мм, а оставшиеся 4 должны равномерно убывать по высоте. Выше центральную трубу делать не нужно, так как в этом случае, при сгибании трубы из профиля, она может сломаться.
2. Сама балка надежно крепится к бетонному основанию или же к металлическому столу.
3. На приваренные сверху балки складывается профильная труба и фиксируется в нескольких местах с помощью проволоки.
4. В концы труб вставляется рычаг из меньшей трубы и, пользуясь в качестве веса своей силой и весом, профильная труба изгибается.

Процесс сгибания трубы в дугу при таком способе достаточно длительный и трудоемкий, но зато труба согнется в дугу так, как нужно человеку. При таком способе трудно получить достаточно большой радиус профильной трубы.

Как согнуть профильную трубу для теплицы (видео)

Таким образом, самостоятельно используя один из наиболее подходящий способ или даже несколько, можно придать трубам и профилю необходимый радиус, и изготовить из заготовок теплицу или, например, парник. Такие конструкции, сделанные по всем правилам, будут служить долгие годы.

При выполнении строительных либо ремонтных работ по дому различного уровня регулярно возникает проблема гибки профильных труб. Обычно это необходимо при возведении теплиц на дачном участке, установке ворот, различных конструкций для зимнего сада, дома, а также при обустройстве террас. Сами профильные трубы обладают высоким показателем прочности, а для того, чтобы придать им необходимую форму, нужно приложить некоторые усилия.

В данной статье мы опишем, как быстрее и удобнее согнуть профильную трубу самостоятельно в домашних условиях при помощи специального оборудования-трубогиба или с использованием обычной углошлифовальной машины(болгарки) и сварочного аппарата. Мы расскажем вам все секреты правильной гибки труб и опишем ряд проблем, с которыми можно столкнуться в этом процессе. Также мы поведаем о том, почему при помощи специального оборудования нельзя гнуть трубы с квадратным сечением.

Технологии гибки труб: как выгнуть трубу правильно?

Как правильно загнуть стальную или медную трубу? Можно ли это сделать без потери свойств металла? Существует несколько различных технологий, одной из самых удобных и быстрых является применение специального станка, предназначенного для гибки профильных труб. На профессиональном языке он называется профилегиб, однако стоимость такого прибора довольно высока, поэтому для его приобретения нужно иметь много веских причин.

В том случае, если вы планируете осуществить изгиб труб небольшое количество раз, то в специализированных магазинах можно приобрести специальные трубогибы ручного действия, при помощи которых можно согнуть трубы различной формы, но наиболее оптимально это для круглых труб, ведь все элементы обладают именно полукруглой формой. Стоимость такого оборудования сравнительно невелика, обычно она составляет примерно 3-3,5 тысячи рублей.

Для гибки труб в домашних условиях можно применять и более простые способы, основанные на применении сварочного аппарата и углошлифовальной машины. Эта технология будет описана немного позже.

Нередко медные, стальные и полимерные трубы с небольшой шириной сечения можно согнуть при помощи подручных средств и физических усилий, однако в этом случае сложно контролировать радиус гибки. Этот способ лучше всего подойдет для медных труб, так как заказать её гибку в мастерской совсем недешево.

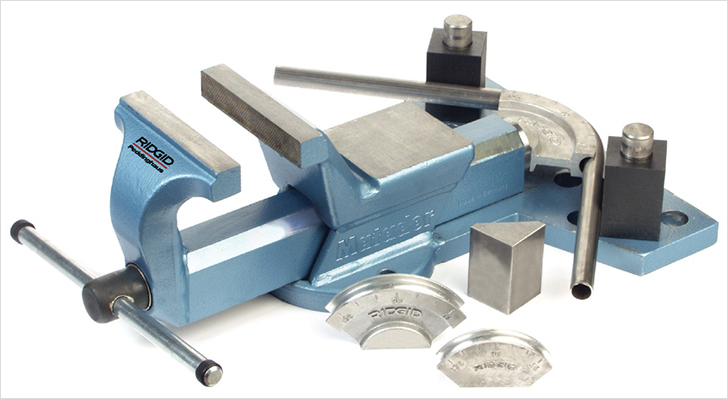

Особенности гибки с использованием трубогиба

Первоочередность использования специального трубогиба в домашнем хозяйстве стоит предусмотреть еще во время приобретения изделий, если вы все же решились на подобный шаг. Чаще всего специальное оборудование приобретают для работы с большим количеством профильных труб, например, при строительстве домов и сооружении заборов. В этом случае нужно сразу учитывать, какой именно вид труб может гнуть данный прибор, ведь зачастую недорогие модели могут работать только с профильными трубами круглой формы.

Согнуть круглую или квадратную трубу при помощи трубогиба достаточно просто самостоятельно. В этом процессе нужно учитывать только толщину стенок, диаметр сечения трубы, радиус будущего изгиба и материал изготовления. При работе загиб осуществляется в соответствии с техническими допусками толщины стенок трубы и величины сечения, при этом при работе нужно следить за тем, чтобы не появлялись изломы на внутренней части изделия, а также сплющивание поперечного сечения профиля.

При работе с трубами квадратной формы, когда нужно произвести загиб малого радиуса, усилие нужно прикладывать ближе к концам изделия, потому что в центральной части труба будет очень тяжело поддаваться изгибу.

Как осуществить изгиб профильной трубы?

Чтобы согнуть трубу не самостоятельно, а с применением специального оборудования, нужно применять устройства, работа которых основывается на технологии холодного растяжения. При этом растяжение профиля приводит к тому, что нейтральная ось всей конструкции смещается по направлению к необходимому сгибу, поэтому вероятность получения гофрированной части практически равняется нулю. Труба остается гладкой на всем её протяжении, изломы и иные дефекты просто не могу появится на её поверхности, прочность и другие важнейшие характеристики остаются прежними.

Трубогиб очень плотно обхватывает изделие, изгибает и растягивает одновременно при абсолютно выверенном движении шаблона гибки.

При помощи специального оборудования профильное изделие можно качественно выгнуть в нужном направлении и под необходимым углом, сохранив все характеристики трубы и предотвратив потерю стенками устойчивости. Секрет этой технологии крайне прост, загиб производится при наличии гидростатического давления внутри. На окончания профильной трубы устанавливают специальные заглушки, а внутрь системы подается жидкость. Затем гибочный шаблон подводится к центру изделия, а необходимая форма достигается при помощи прилагаемого усилия.

Как согнуть профильную трубу без трубогиба

Согнуть трубу можно и в домашних условиях достаточно быстро и просто, при этом не прибегая к использованию трубогиба. Для это не надо использовать дорогостоящие и громоздкие инструменты и станки, но качество изгиба при этом получается довольно хорошим, а профиль сохраняет привлекательный внешний вид без потери своих свойств. Произвести это можно самостоятельно при помощи сварочного аппарата и болгарки. Работы проводиться по следующей инструкции:

1. Изначально нужно правильно высчитать радиус закругления, оптимально подготовить предварительную схему, которая значительно упростит процесс работы, сделает его качественным и быстрым.
2. На поверхности профильного изделия по длине участка, который необходимо изогнуть, необходимо выполнить равномерные поперечные пропилы с трех сторон. Производится это самостоятельно с использованием углошлифовальной машины.
3. Далее нужно приложить некоторые физические усилия и согнуть трубу в необходимом направлении. Многие профессионалы рекомендуют её тщательно зафиксировать, чтобы изгиб был аккуратным, а труба располагалась в одной и той же плоскости. Сделать это можно, например, в тисках.
4. При помощи приготовленного сварочного оборудования все пропилы завариваются в соответствии с техникой безопасности.
5. Теперь места сварки нужно отшлифовать и тщательно обработать.

Такой технологией можно добиться максимально точных результатов без использования сложно и специализированного оборудования, которым является трубогиб.

Гибка трубы с использованием средств внутреннего воздействия

Профильные трубы различного сечения можно согнуть с использованием средств, которые оказывают внутреннее воздействие на конструкцию. Для этого предварительно нужно изготовить пружину с квадратным сечением из стальной проволоки, которая имеет толщину от одного до четырех миллиметров. Значение нужно выбирать в соответствии с толщиной профиля.

Приготовленную пружину нужно аккуратно навить, при этом величина каждого участка пружины должна быть на 1,5-2 миллиметра меньше, чем внутренний диаметр сечения профильного изделия, в этом случае пружина должна свободно находиться внутри изделия, которое необходимо согнуть.

Теперь при помощи паяльной лампы участок, предназначенный для изгиба, нагревают. Делать это нужно крайне аккуратно, применяя клещи и защитные перчатки. После нагрева на специально установленной болванке с радиусом, равным радиусу профиля, производится изгиб трубы.

Если трубу необходимо погнуть в зимний период или в холодном помещении, используется немного другая технология. Для этого труба изначально заполняется водой, а на её окончания устанавливаются заглушки. После профиль устанавливается на холод, пока вода внутри изделия полностью не превратится в лед. Теперь трубу можно согнуть самостоятельно на болванке, не прикладывая каких-либо серьезных физических усилий.

Дюралевые и латунные трубы можно гнуть по такому же принципу, если это представляется возможным, тогда профильное изделие сохранит свои свойства и целостность.

Как согнуть профильную трубу в домашних условиях

Из вышеперечисленных способов для создания изгиба трубы можно использовать любой. Все технологии различаются между собой необходимым оборудованием, временем процесса и необходимым физическим усилиям. Безусловно, лучше всего производить этот процесс с применением специального оборудования, но, если это не представляется возможным, можно использовать классические методы изгибания профильных труб. Ручной трубогиб может значительно упростить и ускорить этот процесс, найти его можно в любом строительном магазине по довольно демократичной цене. Однако, если у вас уже есть сварочный аппарат и углошлифовальная машина, можно использовать их. Главное – не забывайте о технике безопасности, всегда надевайте защитную маску и специальные перчатки, только тогда процесс изгиба труб не составит особого труда и не приведет к возможным проблемам.

Создание изгиба профильной трубы профессиональным строителем или обычным хозяином часто может встретиться в процессе стройки или ремонта любого загородного дома и коттеджа. Решившись выполнить сгибание профильной трубы собственными руками в бытовых условиях, хозяин всегда озадачивается о том, как правильно и надежно устроить тепличную конструкцию, крытую террасу или курилку.

При создании таких конструкций используют именно изделия, так как они намного популярнее перед трубами с традиционной круглой формы.

Трубы, имеющие обыкновенное сечение в виде круга сгибаются с помощью обычного гидравлического трубогиба со специальными башмаками и роликами для круглых заготовок. При этом изогнуть профильные детали на таком станке не представляется возможным, так как его исполнительные устройства для круглых форм просто-напросто испортят профиль – заготовка растрескается, поломается, или совсем раздавится.

Способы сгиба профильных элементов

Профильную трубу можно без всяких дефектов изогнуть и своими руками. Для изготовления таких гнутых профильных деталей существует много приемов. Одним из распространенных вариантов является сгибание профильной заготовки с помощью специальных устройств – так называемых профилегибов. Однако цена такого оборудования достаточно высокая, которая ставит под вопрос приобретение такого специального станка у обычного хозяина.

как согнуть профильную трубу без трубогиба

В случае редкой необходимости изготовления гнутых профилей в бытовых условиях предлагается приобрести на рынке специальные трубогибы для ручной работы, используемые как для труб с круглым сечением, так и для профильных заготовок. Стоимость такого домашнего оборудования ориентировочно равняется 100 долларам. Стоит отметить, что при использовании ручных инструментов для создания гнутых деталей необходимо хозяину иметь соответствующую физическую и моральную подготовку – работа требует выносливости и терпения, но экономно.

При одноразовой необходимости выполнения сгибов на заготовках покупать даже ручные механизмы нерационально. В этом случае рекомендуется приобрести на рынке уже изготовленный элемент или можно сделать заказ в мастерской либо на соответствующем предприятии, где за сравнительно невысокую плату смогут изготовить любую деталь из собственного профильного материала.

При таком решении задачи можно не только снизить стоимость работ и не потратить личное время и силы, но и достичь необходимого результата – получить деталь с качественным и правильным сгибом определенного диаметра или формы.

В каждом строительном и не только деле всегда существуют народные методы. Изгиб профильных заготовок собственными руками – не исключение. Только в этом случае существует возможность изготавливать сгибы , медных или полимерных трубных заготовок некрупного размера.

Сгибание профильных изделий посредством трубогиба

Специфика процесса

В случае самостоятельного изготовления изгиба профильной заготовки необходимо вначале определиться с размером ее сечения, толщиной стен, материалом, из которого сделана деталь, а также с диаметром или формой изгиба.

При этом также необходимо учесть условия имеющегося производства, которые смогут обеспечить максимальную точность изгиба и высокое качество производимых деталей.

Сгибание профильных труб происходит в определенных пределах технических допусков по толщинам стенок и конфигурации сечения. Важной задачей является недопущение таких дефектных явлений, как сломы внутренней части сгибаемой профильной заготовки и раздавливание поперечной части заготовки.

Изготовление сгиба

С целью изготовления изгиба необходимо иметь специальный трубогиб, предназначенный для сгибания холодным способом с растяжением. Создаваемое посредством такого станка растяжение даст сдвиг нейтральной оси заготовки в сторону изгиба. Такой эффект при растягивании профильной детали даст возможность снизить образование гофрированной зоны на поверхности изгиба.

Расположившись в агрегате, заготовка зажимается по краям и одновременно растягивается. Вместе с этим, при перемещении сгибаемого шаблона, труба начинает сгибаться.

Для сгибания заготовки из нержавеющей стали без дефектов, ухудшения качества и снижения стойкости стен детали в зоне изгиба такой процесс необходимо выполнять под внутренним гидростатическим давлением. Для этого необходимо заглушить концы трубы пробками, внутри которой находится залитая жидкость. Далее, нужно переместить сгибаемый шаблон к центру изделия, посредством которого делается изгиб определенной формы или диаметра.

Процесс сгибания своими руками

Сделать изгиб профильной заготовки собственными руками можно без всякого профессионального оборудования и специальных инструментов. Таким способом чаще всего можно достичь изгиба на самом деле относительно хорошего качества.

Формирование изгиба посредством обычной болгарки и с помощью сварки

Для сгибания профильной трубы первым делом необходимо иметь обыкновенную болгарку и сварочную машину.

С целью сгибания заготовки необходимо пройти следующие этапы:

1. Определить радиус сгибания заготовки.
2. Вдоль сгибаемой линии профильной детали нужно сделать поперечные разрезы трех плоскостей с одинаковым интервалом между собой.
3. Далее, без особого труда можно согнуть деталь.
4. Затем необходимо заварить прорезанные участки.
5. Сварочные швы необходимо обработать и зашлифовать.

Сгибание с применением средств внутреннего противодействия

Для осуществления такой технологии необходимо использовать такое средство, как специально приготовленная пружина. При этом нужно внутрь профильной трубы внедрить пружину прямоугольного сечения из металлической проволоки с толщиной от 1 до 4 мм в зависимости от размеров сгибаемой трубы. Далее, можно начинать сгибать элемент.

Размер отрезков сегмента пружины должен быть меньше внутренних размеров сечения трубы на 1,5–2 мм, для создания возможности проникновения пружины внутрь трубы без особых усилий.

После ввода пружины к месту планируемого изгиба заготовки перед сгибанием необходимо нагреть район сгиба паяльной лампой. После этого можно выполнить изгиб изделия с помощью специальной болванки с таким радиусом, который должен совпадать с необходимым внутренним радиусом сгибаемой детали.

С целью сгибания профильной детали для отопления или водоснабжения из меди существует один относительно неординарный способ, выполнимый только зимнее время.

Заключается такой уникальный вариант в следующем:

1. Первым делом необходимо один край медной трубы закупорить пробкой и наполнить ее водой.
2. Затем расположить заготовку с водой на улице в морозную погоду до окончательного замерзания воды.
3. Далее, выполнить сгибание трубы в соответствии с гибочным шаблоном определенного радиуса. При этом труба гнуться будет без особых усилий и без искажения своего сечения.

По такой же схеме удастся согнуть трубы дюралевого типа, а также из такого материала, как латунь.

Сгибаем без трубогиба

Сделать изгиб прямоугольной заготовки без трубогиба можно еще посредством хорошо высушенного и тщательно просеянного песка. Перед сгибанием необходимо в один из концов трубы заколотить клин из дерева в глубину, равной от 10 до 20 см. После этого засыпать до края противоположное открытое отверстие трубы очищенным и высушенным песком и забить туда подобный клин. Затем можно начинать сгибание заготовки посредством болванки определенного диаметра, который должен совпадать с планируемым размером изделия.

При слишком резких изгибах – когда радиус небольшой, участок сгибания рекомендуется разогреть посредством горелочного устройства. Благодаря набитому до краев в трубу песку сохранится форма сечения изделия.

После выполнения сгибания необходимо выжечь одну из пробок, высыпать песок изнутри и вырвать вторую пробку.

Многие домашние умельцы не знают, как согнуть профильную трубу самостоятельно, не обращаясь в мастерские к специалистам. На самом деле, выполнить такую операцию не так уж и сложно, если обзавестись необходимым оборудованием.

1 Гибка профильной трубы своими руками – практические советы

Тысячи владельцы участков за городом и частных домостроений буквально вкладывают душу в свою недвижимую собственность. Они стараются всеми способами придать ей оригинальный внешний облик. Причем многие операции по благоустройству такие люди стремятся выполнять своими руками, по-настоящему гордясь своей работой.

Очень часто при обустройстве загородного "поместья" человеку требуется загнуть профильную трубу, которая нынче весьма активно применяется для различных целей, начиная от строительства заборов и заканчивая монтажом необычного козырька над входом в дом. Выполнить изгиб трубы вручную, не используя специальные приспособления, предназначенные для подобных целей, сложно, а иногда и просто-напросто нереально.

Особенно это утверждение верно для профильных трубных изделий. Если трубу круглого сечения еще можно разогреть, обкрутить вокруг специального шаблона, надежно закрепить один из концов конструкции, а затем попытаться согнуть ее под необходимым углом, то для профильных изделий такой метод стопроцентно не годится.

Выход здесь один: взять на вооружение приспособление для изгиба профиля, хорошо изучить принцип выполнения операции с его помощью, и решить проблему придания трубе нужной конфигурации. Отметим, что даже при помощи спецоборудования осуществить подобную процедуру будет совсем непросто – высока вероятность того, что под руками неопытного человека произойдет сплющивание трубы или деформация ее сечения.

Чтобы максимально уменьшить опасность такого неблагоприятного развития событий, рекомендуется предварительно заморозить трубу, поместив ее в большой холодильный агрегат промышленного типа. Если холодильника крупных размеров нет, рекомендуется выполнять операцию гибки зимой, когда на улице стоит минусовая температура.

Перед заморозкой один край профильного изделия следует надежно заглушить, затем наполнить трубу обычной водой и закрыть другой конец конструкции. После этого помещаем заготовку в камеру или выносим на мороз, ждем, пока жидкость в ней полностью не заморозится. Замерзшая вода не даст изделию деформироваться в процессе его изгибания. Да и сам процесс, поверьте, пойдет намного проще.

Альтернативой описанному методу является технология, при которой в трубу засыпают песок, ставят с обоих концов конструкции заглушки, затем делают в ней 2–3 отверстия небольшого диаметра. Они необходимы для того, чтобы впоследствии при нагреве заготовки, образующиеся в трубе газы, имели выход. Если отверстия не делать, есть риск деформирования конструкции.

Выполнив все указанные операции, можно приступать к гибке. Для этого при помощи паяльной лампы нужно нагреть выбранную зону, по которой будет осуществляться изгиб, а затем уже смело сгибать трубу. Описанные предварительные этапы (заморозка, наполнение песком, разогрев профильного изделия) делать не придется в том случае, когда вы применяете современные трубогибы, созданные специально для работы с трубами.

2 Как согнуть профильную трубу с помощью трубогиба?

Под таким приспособлением понимают специальные устройства нескольких типов, которые дают возможность с минимумом ручных усилий выполнять изгиб конструкций из круглого либо профильного проката (например для домашних оранжерей и теплиц, навесов и так далее). Все трубогибы принято делить на две крупные группы:

• Роликовые (их еще нередко называют профилегибами): используются для изгибания по плавным радиусам профильных трубных изделий. В данном случае гибка производится по принципу вальцовки трубы.
• Гидравлические рычажные: с их помощью обычно сгибают металлические конструкции под требуемым углом, прилагая в заданном месте определенное усилие. Легкость процедуры при этом обеспечивается тем, что усилие задается рычагом.

Достоинства применения трубогибов следующие:

• снижение усилий человека для выполнения изгиба (ручной труд при использовании устройства с электроприводом и вовсе сводится к нулю);
• отказ от монтажа добавочных фитингов и проведения сварочных работ при установке трубопроводов);
• отсутствие сплющивания и заломов (металл сохраняет все свои технические характеристики);
• гарантия получения изогнутых труб с точнейшими размерами.

Кроме того, трубогибы обеспечивают по-настоящему элегантный внешний вид конструкций, которые изготавливаются из цельных трубных изделий. С точки зрения декоративной привлекательности такие конструкции можно считать безупречными. Попробуйте добиться аналогичных результатов, если вы не знаете, как гнуть профильную трубу с помощью трубогиба. Вряд ли у вас это получится.

Выбор конкретного станка для гибки труб зависит от материала изделий, а также от вида работ, которые вы будете осуществлять с помощью стальных или (как вы сами понимаете, пластиковые конструкции изгибать трубогибом нет нужды). Например, трубы из меди для монтажа системы отопления или подачи воды гнут простым трубогибом ручного типа, который предназначен именно для данного материала.

А вот уже металлические изделия для сантехработ гнут при помощи устройства, способного справиться с более прочным и твердым материалом. С профильными трубами, естественно, работают исключительно роликовым приспособлением, которое создано специально для выполнения подобных мероприятий. Оно, кстати, дает возможность изгибать и круглые бесшовные трубы с толстыми стенками.

3 Популярные модели отечественных ручных профилегибов

В строительных магазинах вы без труда найдете разные виды трубогибов зарубежного производства. Но их цена зачастую не устраивает россиян, которые предпочитают покупать проверенные отечественные механизмы. Благо, что по своим возможностям они ни чем не хуже импортной продукции.

Самыми востребованными устройствами для гибки профильных изделий признаются ручные станки "ПГ-1" и "ПГ-2". Первый из них стоит не более 500 долларов, он выполнен в компактной форме, являясь мобильным (переносным) оборудованием. За счет этого механизм можно применять непосредственно на месте выполнения монтажных работ для изгибания медных, металлических и с размерами не более 40 на 40 миллиметров.

Конструктивно приспособление представляет собой станину с тремя роликами, закрепленными на ней. Прижимной ролик (он является центральным) позволяет производить протяжку трубы. Легкость проворачивания этого ролика обусловлена наличием удобной рукоятки. Ширину вращающихся составляющих станка можно изменять для работы с трубами разных размеров.

Профилегиб "ПГ-2" отличается от своего собрата более мощной конструкцией. Он с легкостью гнет трубы из означенных выше материалов размерами 30 на 60 миллиметров. С его помощью допускается даже сгибать трубы в кольца. Понятно, что стоимость такой модели выше. Купить ее можно за 750–800 долларов.

Надеемся, что у вас теперь нет вопросов о том, как согнуть профильную трубу.

Самостоятельное обустройство частного участка иногда может потребовать для строительства теплицы или беседки согнуть профильную трубу. Некоторые думают, что без специального устройства это невозможно сделать, но есть несколько методов, которые вполне могут справиться с задачей.

Нюансы гибки труб

Под понятием «профильная труба» подразумеваются пустотелые изделия квадратной, овальной и прямоугольной формы. Круглые их аналоги также входят в это определение, но их применяют реже (подробнее о видах труб – ). Придать профильной трубе изогнутые конфигурации и при этом сохранить ее технические характеристики сложно, но выполнимо, если делать это на специальном приспособлении горячим или холодным методом.

На профиль при таком процессе влияют два усилия: с внутренней стороны – растяжения, а с внутренней – сжатия. Чтобы уравновесить эти усилия, применяют несколько нюансов:

• При сгибании трубы нужно следить за ее внешней стенкой. При нагревании она очень расширяется и может не выдержать нагрузки, что приводит к ее трещине.
• Проводить изгиб необходимо медленно, тогда уменьшиться риск получения излома.
• После завершения процесса нужно проверить края трубы, и если они лежат в разных плоскостях, повторить процесс гибки, чтобы выровнять их.
• При выборе гибочного станка нужно ориентироваться на толщину стенок трубы и ее сечение.
• Внутренняя стенка трубы после процесса может напоминать собой гармошку, это нормальное явление, так как происходит сокращение.
• Проводить гиб трубы нужно начинать с конца, а не с середины, иначе она будет сложнее поддаваться изменению профиля.

Перед проведением сгибания нужно попрактиковаться на ненужных трубах, чтобы предупредить брак.

Как согнуть профильные трубы сваркой?

Согнуть профильную трубу полукругом можно при помощи болгарки. Она используется для того, чтобы выполнить несколько надрезов по всему профилю трубы. Такой способ заключается в следующем:

• Зафиксировать трубу в зажимных тисках.
• Выполнить тонкие надрезы в местах будущего прогиба трубы.
• Очистить пропилы от пыли стружки, и осторожно согнуть профиль по ним.
• Заварить образованные при сгибании отверстия, воспользовавшись сварочным аппаратом. При небольшом диаметре трубы можно применять для этих целей паяльник.
• Зачистить и зашлифовать образованные места сгиба профиля и обработать их защитным составом, он убережет их от коррозии.

С помощью него можно получить трубу нужного радиуса. При выборе этого метода не нужно использовать тисков, ход работ заключается в следующем:

• Зафиксировать один конец трубы в земле и закрыть его любой затычкой.
• Наполнить профильную трубу песком.
• Разогреть паяльную лампу. Поводить ею возле места предполагаемого сгиба.
• Согнуть трубу, но это нужно делать быстро, чтобы металл не успел остыть, иначе его не согнешь.

Такой «горячий» метод допускает использование вместо песка воды.

Пружинистый способ гибки трубы

Такой способ сохраняет целостность стенок профильной трубы. Перед применением способа проводятся подготовительные работы:

• Подготовка пружины . Ее выполняют из стальной проволоки. Диаметр последней зависит от толщины стенок трубы. Для навивки пружины используется болванка квадратного сечения, вокруг нее укладывают проволоку. Внешний диаметр пружины должен быть меньше внутреннего габарита трубы.
• Подготовка шаблона . Гибка трубы будет осуществляться по заранее сделанной эталонной заготовке.

Деформация профильной трубы осуществляется путем закладки в него пружины, которая убережет материал от излома. Деталь прогревается паяльной лампой, и в горячем состоянии деформируется по нужному диаметру.

Гибка профильных труб на ручном трубогибе (видео)

В приведенном ролике показано как согнуть профильные трубы сечением 25?25 мм и 20?40 мм, чтобы выполнить из них каркас для теплицы.

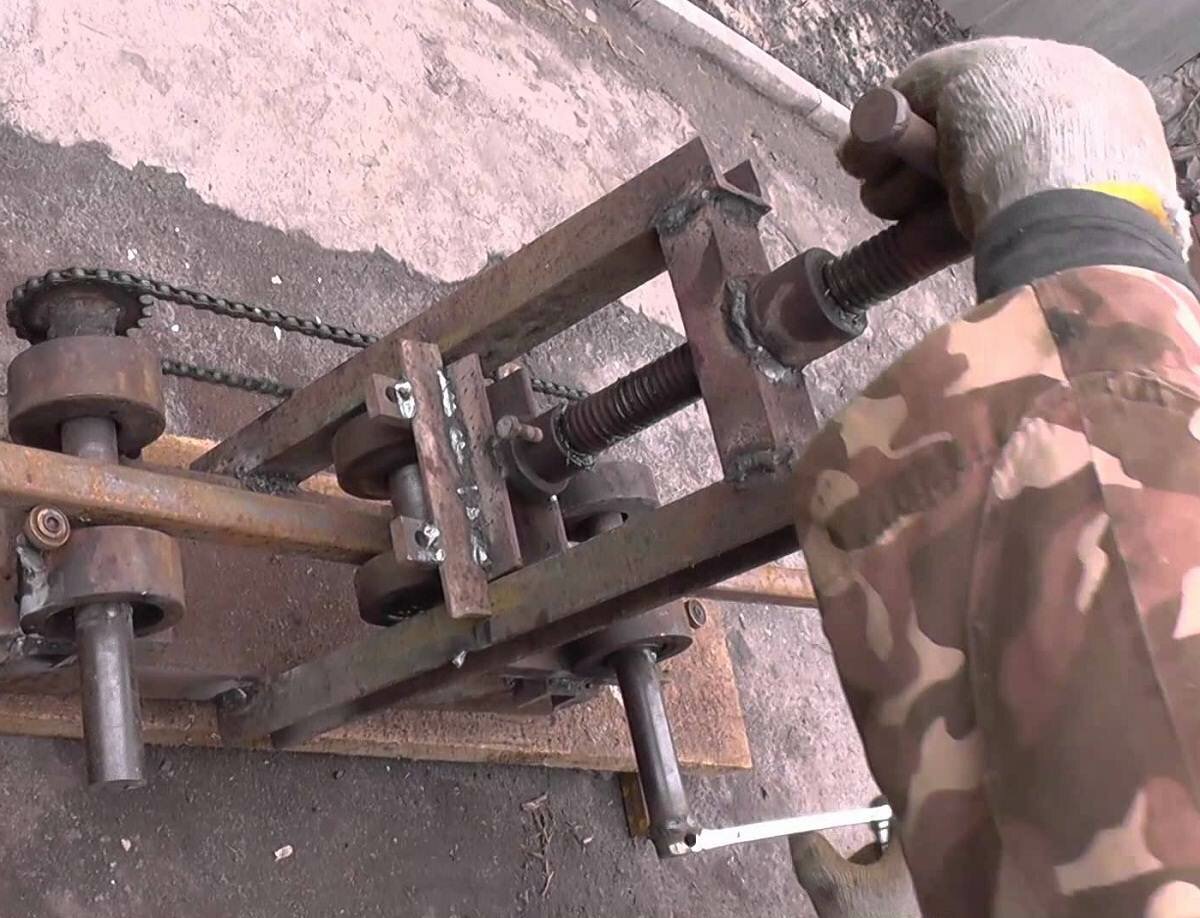

Трубы идут с толщиной стенки 2 мм. Самодельный трубогиб представляет собой сварную конструкцию. Она состоит из основания двух небольших валиков, зажатых между стойками. Посередине конструкции возвышается каретка, выполненная из уголков. На верхней их части приварена квадратная площадка, в которую вставлен винт с гайкой от домкрата, а на него вставлена съемная ручка. К первому валику также приделана ручка, с помощью нее труба подается на станок. Внутри каретки предусмотрен третий ролик, стрела прогиба будет проходить по его центру.

Процесс гибки трубы:

• Положить трубу на два нижних ролика и протянуть ее на необходимое расстояние, прокрутив первый ролик.
• Опустить средний ролик, провернув ручку.
• Пропустить всю трубу до нанесенной отметки в одну сторону. Она после прокатки станет немного дугообразной.
• Выполнить предыдущее действие только в другую сторону, опустив средний ролик ниже. Труба остается в приспособлении и нужно ее вернуть в исходное положение, прокручивая ручку на нижнем ролике в обратную сторону.
• Прогнать трубу третий раз через трубогиб. Дуга ее изгиба резко увеличиться.
• Повторить все действия в 4-й раз.

В итоге получится довольно внушительный радиус прогиба трубы, таким образом можно подготовить необходимое количество профилей.

В следующем же видео можно наглядно увидеть, как можно сделать и использовать трубогиб своими руками:

Описанные способы с использованием песка, сварки и пружины применяются для особых случаев в домашнем хозяйстве. Если гнуть трубы нужно часто или предполагается возведение с помощью них большой постройки, то лучше приобрести профилегиб или сделать его самостоятельно. При использовании трубогиба процесс проходит быстрее, профиль получается правильным без ненужных перегибов.
