Как соединить медную трубу с металлической. Медная, латунная труба, фитинг. Пайка, соединение. Как правильно паять, соединить своими руками? Фитинги для медных и пластиковых труб

Многие, на мой взгляд ошибочно, считают что медные трубы при монтаже водопровода или отопления дома удовольствие достаточно дорогое, а некоторые и что век меди для этих целей остался в прошлом. В этой записи м постараемся доказать Вам что это не так, именно потому что медь это достаточно удобный материал для монтажа любых конструкций,а если принять ее долговечность во внимание, то и незаменимый во многих случаях и именно ее выберет рачительный хозяин для своего собственного дома.

Если сравнивать медь с другими материалами, из которых изготавливают водопроводные и другие коммуникационные трубы (к примеру, с пластиком или ), то её преимущества очевидны. Прежде всего, это необычайно долгий срок службы: медные трубы и фитинги часто служат столько, сколько существует само здание.

Медь очень пластична, что повышает безопасность водопровода и сохраняет свои свойства в широком диапазоне температур (от -200 до +250 °С), что делает трубы устойчивыми к замораживанию в заполненном водой состоянии.

Медные трубы устойчивы к воздействию ультрафиолета (не в пример пластиковым), имеют малый коэффициент шероховатости, что позволяет использовать в аналогичных условиях

Медный трубопровод практически не подвержен воздействию различных видов вирусов и бактерий, ему не страшны масла, жиры и различные вредные вещества. Даже неизбежный для наших водопроводов хлор не способен разрушить медную трубу, а, напротив, за счёт образования на её внутренних стенках окисного слоя хлор способствует продлению срока эксплуатации трубы.

Трубы

Водопроводные медные трубы круглого сечения выпускаются как в бухтах (длиной по 25 и 50 м), так и в отрезках (штангах различной длины). Наиболее часто употребляемые трубы имеют диаметры от 8 до 28 мм при толщине стенок 1 мм. Стоит подчеркнуть, что медные трубы за счёт тонких стенок значительно легче стальных. Они могут иметь теплоизоляцию.

Монтаж медных труб особых затруднений не вызывает, главным образом благодаря тому, что они хорошо режутся и гнутся. Медные трубы могут соединяться двумя способами: разъёмным и неразъёмным. Ко второму относятся пайка, сварка, опрессовка.

Для соединения труб, подсоединения к арматуре, к существующему водопроводу применяют различные фитинги.

Фитинги

Существует большое количество разновидностей соединительных и переходных фитингов. Примеры некоторых приведены на фото 1-12. Так, для пайки используются не только обычные и переходные муфты, но и различные угольники, тройники, крестовины, обводы, калачи и заглушки. Существуют фитинги с переходом паяного соединения на резьбовое, например, «американка» с конусным уплотнением (15×1/2″). В резьбовых пресс-фитингах часто используется обжимное кольцо, которое при затягивании накидной гайки обжимает трубу, герметизируя тем самым соединение.

Пайка медных труб

Пайка осуществляется за счёт адгезии между расплавленным медно-фосфорным или серебряным припоями и нагретыми соединяемыми трубами. Припой распределяется в месте соединения под действием капиллярных сил, «смачивая» основной металл. Для улучшения качества пайки и повышения коэффициента адгезии используются специальные флюсы, а поверхности под пайку предварительно зачищаются. При пайке нужно равномерно нагреть соединяемые детали до необходимой температуры.

Поэтому при пайке важен вид пламени горелки, который указывает на сбалансированность газовой смеси. Уменьшающееся пламя горелки указывает на избыточное количество топлива в смеси, которое превышает содержание кислорода. Пересыщенная газовая смесь из-за избытка кислорода образует пламя, которое окисляет поверхность металла. Признаком этого явления служит чёрный налёт на металле. Сбалансированная газовая смесь при горении образует пламя, которое нагревает металл, не оказывая другого воздействия.

При работе над пайкой медных труб также примите к сведению что:

• Нанесение флюса способствует адгезии припоя с металлом.
• Место пайки предварительно облуживают.
• Для качественной пайки обязателен необходимый нагрев спаиваемых деталей.
• Для пайки медных труб обязательна зачистка соединения.

Инструменты для пайки меди

Для пайки меди применяют специальные паяльники и газовые горелки.

При работе с медными трубами, помимо пайки и обжатия, их приходится резать, сгибать, расширять, отбортовывать. Гибку труб во избежание заламывания и сплющивания выполняют при помощи рычажного трубогиба. Причём для труб диаметром до 15 мм радиус изгиба должен составлять не менее 3,5 диаметров. Для труб больших диаметров радиус изгиба должен быть не менее 4 диаметров. Отрезать трубы можно и ножовкой по металлу, но лучше всего с помощью трубореза, который позволяет выполнять это точно по отметке и без перекосов. После каждого оборота надо поджимать режущий ролик, подтягивая установочный винт. Появляющиеся в процессе резки заусенцы надо обязательно удалить.

Для обеспечения вставки трубы в трубу применяют специальные клещи-расширители и оправки.

Как правильно гнуть медные трубы

На фото сверху цифрами обозначены

1. Трубу вставляют и фиксируют в захвате трубогиба в месте начала изгиба.
2. Прикладывая усилие, постепенно поворачивают подвижную рукоять рычажного трубогиба, изгибая трубу вокруг оправки.
3. Изогнуть трубу можно и с помощью пружины с диаметром, соответствующим диаметру трубы.

Развальцовка труб

На фото снизу цифрами обозначены

Для соединения труб фитингами с накидными гайками (особенно при ремонте соединений) приходится делать развальцовку.

1. При необходимости снять накидную гайку надо отрезать конец трубы с развальцовкой.
2. Отрезать развальцовку можно роликовым труборезом, сдвинув гайку по трубе.
3. Для восстановления развальцовки трубу зажимают в матрице, чтобы торец трубы выступал над поверхностью матрицы примерно на 1 мм.
4. Завинчивая винт приспособления, деформируют конец трубы с образованием конусного расширения.
5. После снятия винтового зажима проверяют воронкообразную развальцовку, которая должна иметь правильную форму.
6. Придать концу трубы плоскую форму можно лёгкими ударами молотка, вновь зажав трубу в матрице.
7. Гладкую и ровную поверхность развальцовки можно получить с помощью бархатного напильника.
8. Осталось положить уплотнительную прокладку, и трубу можно подсоединять.
9. При необходимости развальцовку можно сделать и на фитингах, например, муфтах, угольниках.

Как расширить медную трубку

Для соединения труб пайкой без применения соединительных фитингов конец одной трубы можно расширить с помощью специальных клещей.

Вставив трубу в клещи с головкой необходимого диаметра, прикладывают усилие к ручкам клещей, расширяя конец трубы.

После расширения трубы вставляют в трубу оправку-калибр и лёгкими ударами молотка по оправке доводят диаметр расширения до необходимого расширить с помощью специальных клещей.

Как резать медные трубы труборезом:

Трубу помещают между губками трубореза и поджимают режущий ролик установочным винтом.

Сделав труборезом один или два оборота вокруг трубы, ролик поджимают винтом и вновь поворачивают труборез.

Откидывающимся ножом удаляют заусенцы с внутренней части трубы.

Продолжают резку трубы до тех пор, когда отрезаемую часть трубы можно будет отделить рукой.

Типовые виды соединений медных труб

При выполнении работ по монтажу, например, водопровода с применением медных труб приходится обеспечивать подсоединения, делать отводы, обводы, монтировать сантехническую арматуру.

На фото виды “медных” соединений

1. Подсоединение гибкого шланга.
2. Соединение труб разных диаметров пайкой с помощью прямой муфты.
3. Отвод выполнен с помощью тройника и однораструбного обвода.
4. Угольник с настенным креплением и вентилем обеспечивает подсоединение гибкой подводки.
5. Обвод с расширенными раструбами.
6. Врезка шарового крана, подсоединённого с помощью накидных гаек.

Также по теме читайте:

Вариант водопроводной системы с использованием медных составляющих

С целью оптимизации водопроводной системы, выравнивания давления в системе, уменьшения дополнительных нагрузок на насос и стоимости системы диаметры медных труб выбирают в зависимости от расхода воды в каждой точке потребления. Обычно при расходе до 50 л/мин применяют трубы диаметром 10 мм, при расходе до 160 л/мин - трубы сечением 16 мм, при расходе 250 л/мин - трубы сечением 20 мм. Вариант водопроводной системы и диаметры медных труб показаны на рисунке.

Для труб разных диаметров обычно применяют резьбовые фитинги соответствующих размеров. Например, фитинги под ключ 15×22 мм можно применять для паяного соединения с трубами сечением 10-18 мм (таблица).

Фитинг	Диаметр трубы, мм
12×18	8	10	12	14	16	18	20	22
15×22	8	10	12	14	16	18	20	22
20×28	8	10	12	14	16	18	20	22

1 компл.. кальянные принадлежности на батарейсветодио дный светодиодный свет с…

Метод основан на капиллярном подъеме жидкости (расплавленного припоя) по тончайшему зазору между стенками труб. Различают два вида пайки медных труб: низко- и высокотемпературную пайку. Разница в пайках в основном зависит от температуры плавления припоя. Для высокотемпературных паек используют тугоплавкие стержневые припои, для низкотемпературных - мягкие припои, свернутые в бухточки. Соответственно для нагревания труб при высокотемпературной пайке применяются ацетиленовые и пропановые горелки, для низкотемпературных порой достаточно, огня от паяльной лампы. Высокотемпературная пайка может применяться для всех видов медных разводок, включая коллекторы солнечного отопления, где трубы могут нагреваться до 250°C, низкотемпературная пайка более требовательна к температурам нагрева труб, тем не менее ее с успехом применяют в системах горячего водоснабжения и отопления. Каких-либо конструктивных различий в этих видах пайки нет, однако высокотемпературную пайку чаще используют при раструбных соединениях труб, а низкотемпературную - на соединениях труб фитингами с заплавленным в них припоем, хотя можно и наоборот.

Для монтажа медных трубопроводов используют три вида труб: мягкие (R 220), полутвердые (R 250) и твердые (R 290). В качестве параметра твердости (жёсткости) предлагается предел прочности на разрыв в МПа (Н/мм²). Мягкие трубы продаются свернутыми в бухты, полутвердые и твердые - прямыми стержнями. Принципиальное различие в этих видах труб, это давление транспортируемой среды, которое могут выдержать трубы. Самое большое давление выдерживают твердые трубы (290 Н/мм²), самое низкое - мягкие (220 Н/мм²). Давление, которое создается в квартирных и даже коттеджных трубопроводах, с успехом выдержат любые из этих труб. А если нужно построить паровую котельную или минипроизводство, то без расчета и составления проекта вам не обойтись, но это уже другая тема.

При раструбной пайке (рис. 36) используются мягкие, полутвердые либо твердые медные трубы с предварительно отожженным концом. Одному из концов трубы эспандером придают форму раструба, аналогичного раструбу канализационных труб, в него будет вставлен конец другой трубы. Необходимо помнить, что при отжиге концов твердых труб вы отпускаете металл и труба в месте соединения приобретает свойства мягкой трубы. Это обстоятельство нужно учитывать при проектировании трубопровода по критериям давления.

Рис. 36. Соединение медных труб раструбной пайкой

Для изготовления раструба нужно использовать на эспандере только те головки, которые предназначены для данного диаметра трубы, тогда диаметр раструба автоматически получится чуть больше внешнего диаметра трубы. Обычно зазор между внутренними стенками раструба и внешними стенками вставляемой в раструб трубы составляет примерно 0,2 мм. Такой зазор обеспечивает «втягивание» расплавленного припоя и равномерное его распределение по всей внутренней поверхности раструба при любом положении трубы. Другими словами, пайка труб может производиться в любом положении, даже раструбом вниз, капиллярный зазор между трубами все равно «всосет» в себя расплавленный припой, который равномерно распределится по месту пайки. Использование «правильной» головки эспандера, это 80% успеха пайки - зазор между трубами и глубина раструба задается именно этим инструментом.

Сегодня изготовители труб выпускают готовые фитинги и соединительные муфты, на которых уже сделаны раструбы (рис. 37). Применение таких деталей делает трубопровод дороже, но зато полностью исключает «человеческий фактор», присутствующий при самостоятельном изготовлении раструба эспандером.

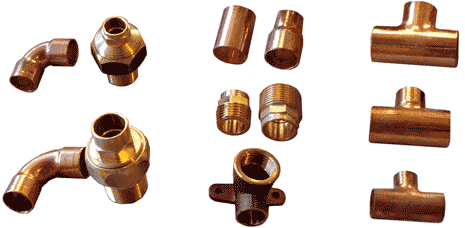

Рис. 37. Фитинги из меди и ее сплавов для раструбной пайки

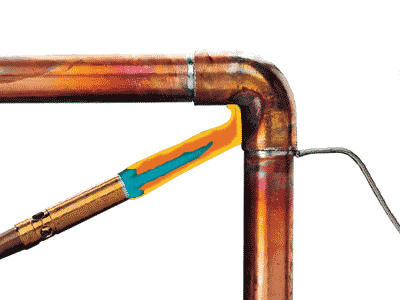

Трубы в месте припоя покрывают флюсом (рис. 38), который выполнит роль смазки для припоя и «протравки» (очищения метала) для меди. При высокотемпературной пайке с припоями из серебра или с бронзы в качестве флюса используют буру. Ее смешивают с водой до получения вязкой кашицы. Флюс наносится без излишков только на поясок трубы, который будет сочленен с фитингом или раструбом, а не внутрь фитинга или раструба. После нанесения флюса рекомендуется сразу сочленить детали, чтобы исключить попадание на влажную поверхность посторонних частиц. Если по какой-то причине пайка будет происходить чуть позднее, то деталям лучше дождаться этого момента уже в сочлененном виде. Рекомендуется повернуть трубу в фитинге или раструбе, либо, наоборот, фитинг вокруг оси трубы, с тем чтобы убедиться, что флюс равномерно распределился в монтажном зазоре и почувствовать, что труба достигла упора. Затем необходимо удалить тряпкой видимые остатки флюса с внешней поверхности трубы.

Рис. 38. Покрытие труб флюсом и пайка

Для пайки медных труб используют прутки припоя диаметром 3 мм из сплавов меди и серебра или бронзы. После изготовления раструба либо при использовании готового фитинга с раструбом трубы вставляются друг в друга. Место соединения со всех сторон нагревается пропановой или ацетиленовой горелкой. Нагревание производится до тех пор, пока поднесенный и прижатый к раструбу пруток припоя не начнет плавится. С приобретением опыта время нагрева труб определяется по изменению цвета трубы - до достижения «красного свечения». Фитинги с резьбой для присоединения их к другим трубопроводам или к сантехническим приборам изготавливаются из бронзы и латуни и требуют при пайке более длительного нагрева. Для определения расхода припоя на одно соединение обычно пользуются следующим способом: пруток припоя сгибают в виде буквы Г, делая загиб чуть больше диаметра раструба. Как только место пайки будет прогрето до нужной температуры, припой прижимают к зазору между раструбом и вставленной в него трубой и ведут им вокруг трубы, не прекращая при этом нагревания соединения. Припой плавится и затекает в зазор. Нужно вплавить в зазор весь отогнутый конец припоя, не больше и не меньше. Увеличение расхода припоя ведет к тому, что он может протечь сквозь щель и заплавить внутреннее сечение труб уменьшение расхода припоя приводит к непропаиванию соединения.

При пайке труб нужно соблюдать элементарные меры безопасности для работы с открытым огнем. Работать нужно в брезентовых рукавицах, лучше вдвоем с помощником, удержание трубы производить в удалении от места нагрева. При работе в одиночку для временного закрепления труб использовать струбцины.

После остывания узел готов к эксплуатации - это самое надежное соединение медных труб и совсем несложное. Опыт пайки медных труб приходит быстро, а для тех, кто уже владеет техникой газовой сварки, понятен сразу. Правда, для нагревания труб нужно оборудование для газовой сварки. Иногда (для пайки соединений небольших диаметров) можно воспользоваться горячим воздухом мощного строительного фена, используя насадку, ограничивающую конус горячего воздуха, с тем, чтобы быстрее добиться нагрева. Другим способом нагрева без пламени являются электроконтактные устройства. Внешне они напоминают большие клещи со сменными медными головками для охвата труб разных диаметров.

По окончании пайки узла либо всего трубопровода его необходимо промыть, чтобы освободить внутренние полости от остатков флюса. Как уже говорилось, флюс работает не только смазкой для припоя, но и протравкой для меди, то есть по сути это агрессивный окислитель. А раз так, то и нечего ему больше делать внутри труб, его нужно оттуда удалить промывкой водой. С внешней поверхности труб вытекший флюс удаляют ветошью.

Пайка трубопроводов встык не допускается. Если необходимо соединить детали встык, то производят не пайку труб, а сварку. В принципе делаются практически те же операции, что и при высокотемпературной пайке, за исключением того, что не требуется применения флюса, а нагрев труб и фитингов увеличивается до температуры плавления металла.

Для низкотемпературных паек используют фитинги с заплавленным в них припоем. Внешне это такие же фитинги для раструбной пайки, но по поверхности раструба выдавлен поясок (рис. 39), внутрь которого производители залили припой еще на стадии изготовления фитингов. В фитинг может быть залит как тугоплавкий, так и легкоплавкий припой, благодаря которому могут выполняться оба вида пайки. Однако, чаще всего, в фитинги заливают легкоплавкий припой, поэтому соединения на таких фитингах относят к категории низкотемпературных паек.

Рис. 39. Фитинги с заплавленным в них припоем

Технология соединения медных труб на фитингах с заплавленным припоем еще проще, чем на обычных фитингах. Трубы и фитинги обрабатываются точно так же, как было описано выше. Затем трубы вставляются в фитинги или соединительные муфты. Фитинги нагреваются огнем паяльной лампы либо горячим воздухом строительного фена, припой, заложенный в фитингах, расплавляется и растекается по раструбу, спаивая детали (рис. 40). Вот и вся технология: воткнул зачищенные и обработанные флюсом детали друг в друга, прогрел узел паяльной лампой и дал остыть.

Рис. 40. Соединение медных труб фитингами с заплавленым в них припоем

Соединение медных труб на низкотемпературной пайке можно применять для всех видов домовых трубных разводок, за исключением трубопроводов с высокими температурами (около 150–250°C), которых в обычном доме не бывает.

Несмотря на развитие технологий и популярность применения полимеров, при изготовлении трубопроводов для систем водоснабжения и отопления с успехом применяется металл. Для этих целей обычно используется сталь, латунь и медь. Последняя обладает отличными показателями стойкости к образованию коррозии, механической прочности и устойчивостью к воздействию высоких температур и давления. Поэтому, невзирая на некоторую дороговизну этого материала, его использование вполне оправдано.

Перед тем как соединить медные трубы, необходимо определиться, делать это с помощью пайки или без нее.

Соединение пайкой

Одним из первых вариантов следует рассмотреть соединение труб при помощи пайки. Нужно сразу отметить, что способов пайки медных труб существует два – это низкотемпературный и высокотемпературный метод. Как несложно догадаться, различие между ними заключается в температуре, при которой происходит пайка. При низкотемпературном режиме нагревание элементов происходит до 300 °С и применяются припои с низкой температурой плавления. Высокотемпературная пайка применяется для монтажа систем, испытывающих значительные нагрузки, например, в промышленности, использование этой методики в частных целях нецелесообразно.

При соединении медных труб при помощи пайки, как правило, используются соединительные элементы, называемые фитингами, припои на основе олова и флюсы. Процесс соединения труб выглядит следующим образом.

• Сначала необходимо отрезать трубы нужного размера. При этом стоит проявлять аккуратность и обязательно учитывать размеры самого фитинга.
• Торцы труб, которые нужно соединить, необходимо тщательно осмотреть на предмет наличия различных дефектов вроде трещин, сколов или заусенцев. Их присутствие недопустимо, так как способно повлиять на герметичность соединения, поэтому в случае обнаружения все дефекты необходимо ликвидировать.
• Если торцы труб в порядке, то можно приступать к соединению. Следует оговориться, что вариантов соединения существует несколько, например, соединять нужно более двух труб или трубы различного диаметра, поэтому должны быть выбраны фитинги, соответствующие цели.
• Торец трубы и внутренняя часть соединительного элемента обрабатывается при помощи флюса – специального состава, который выступает в роли обезжиривателя, подготавливающего поверхности для более прочного соединения.
• После этого торец трубы вставляется в фитинг и нагревается. Фитинг подбирается таким образом, чтобы его диаметр был на 1–1,5 мм больше, чем диаметр трубы. Нагревание труб производится с помощью газовой горелки. Пространство между соединяемыми элементами заполняется плавящимся припоем. Современный рынок предлагает разнообразие готовых припоев, удобных в применении, поэтому проблем с этим возникнуть не должно.
• После того как припой будет равномерно распределён по всей окружности, соединяемые части следует оставить до полного застывания припоя, образующего прочное соединение.
• Заключительным этапом должна стать проверка соединения, то есть воду нужно пустить. Таким образом, произойдёт не только проверка, но и удаление остатков флюса, которые могут остаться на внутренней поверхности труб, что нежелательно, так как способно стать причиной возникновения коррозии.

Соединение без помощи пайки

Следует также отметить, что, несмотря на то, что соединение медных труб при помощи пайки является наиболее надёжным и целесообразным в большинстве случаев, существуют моменты, когда паять не представляется возможным и в таких случаях можно прибегнуть к соединению без пайки при помощи специальных фитингов. Принцип их действия основан на зажимном эффекте, возникающем в результате соединения резьбой. Процесс соединения заключается в следующем.

• Сначала фитинг, обычно состоящий из двух частей, необходимо разобрать.
• Одна из частей одевается на трубу. Если быть точнее, то одевается гайка и зажимное кольцо.
• После этого, труба вставляется внутрь соединительного фитинга, и гайка затягивается по резьбе.

Как правило, к фитингам такого рода прилагается инструкция, в строгом соответствии с которой должны проводиться все работы.

Обратите внимание! Соединение труб таким образом не является достаточно надёжным, поэтому недопустимы даже малейшие перекосы в соединении, а также нарушение технологии. Для достижения большей герметичности резьбового соединения его можно уплотнить специальными нитями, при этом недопустимо, чтобы излишки попали внутрь трубы, так как это может препятствовать свободному прохождению воды.

Какой бы способ соединения не был выбран, работы следует проводить, соблюдая ряд общих правил:

• Для соединения должны использоваться трубы из одного металла. Если же нужно соединить медную трубу с какой-либо ещё, нужно выбирать соответствующий метод. Например, для соединения медной и ПВХ трубы не подходит пайка.
• Если предполагается соединять медные и стальные трубы, то стальные нужно размещать перед медными.
• При затягивании резьбовых соединений необходимо соблюдать осторожность, особенно, если используются тонкостенные трубы.
• Для того чтобы не ошибиться с количеством припоя, длину проволоки нужно брать равную окружности трубы.
• Для нагревания труб лучше всего использовать специальную горелку. Применение обычной паяльной лампы в принципе допустимо, но при этом есть риск перегреть место соединения, что усложнит работу.
• Медные трубы несколько затратные с материальной точки зрения, поэтому перед началом работ целесообразно провести предварительные расчёты количества материала. При этом не следует забывать, что соединительные элементы тоже имеют определённые размеры, которые необходимо также учитывать.

В заключение стоит сказать, что соединение медных труб является не очень сложным с технологической точки зрения процессом, но в первый раз могут возникнуть некоторые сложности. Для того чтобы иметь наиболее полное представление о процессе, можно проконсультироваться с профессионалами или хотя бы просмотреть видео по этой теме.

Видео

В этом видео показан процесс пайки медных труб.

Фитинги трубопроводного типа применяются для соединения труб самых разнообразных диаметров и размеров. Фитинги определенного типа необходимы для изгиба трубопровода, например, Т-образные и У-образные фитинги, а равно как гибы.

Основные типы фитингов

У прямых фитингов есть такие компоненты, как заглушки, переходники и муфты. Примеры фитингов приводятся на рисунке далее. То, как именно выполнен каждый фитинг, зависит от используемого для его изготовления материала.

Примеры стальных, медных и пластиковых фитингов

1. Медные фитинги, как с резьбой, так и без нее:
2. Т-образный тройник.
3. Концевая муфта с поворотом на 90 градусов.
4. У-образный тройник.
5. Муфты.
6. Переходник.
7. Фитинги из меди и пластика:
8. Фитинг со внутренней резьбой.
9. Фитинг с поворотом на 90 градусов.
10. Т-образный тройник.
11. У-образный тройник.
12. Переходник.
13. Муфта.
14. Стальные фитинги:
15. Внутренняя заглушка.
16. Варианты с резьбой.
17. Крышка с заглушкой.
18. Сгон.
19. Вариант фитинга.

Фото фитингов из разнообразных материалов

А сейчас небольшая фотогалерея, показывающая то внушительное разнообразие всевозможных фитингов, что представлены на нашем рынке.

Стальные хромированные фитинги

Медные фитинги

Фитинги из пластика (PVC)

Муфта, переходник и сгон

Муфта необходима для объединения в одну линию двух отрезков трубы, имеющих одинаковых диаметров. Если же у труб разный диаметр, понадобится переходник . Часто используется сгон - это трубка из стали с внешней резьбой, которая обычно доступна в качестве небольших отрезков до 30 см длиной.

Сгон необходим для увеличения длины трубопровода и соединения отрезков трубы, которые в любой момент можно разъединить. Заглушка необходима для блокировки конца трубы. Если же объединяются трубы, сделанные из различных материалов, то для их соединения необходимы специализированные фитинги, некоторые из которых показаны на рисунке ниже.

Разнообразные фитинги для соединения труб, выполненных из различных материалов

1. Фитинг для соединения медной трубы со стальной:
2. Резьба для навинчивания металлической трубы.
3. Медная труба, соединяется припоем с другой медной трубой.
4. Медный фитинг, соединяется с медной трубой.
5. Конец для ввинчивания в гайку.
6. Резиновая прокладка.
7. Пластиковая часть, вставляется в гайку.
8. Медная труба.
9. Фитинг, соединяется припоем.
10. Фитинг для соединения пластиковой трубы с медной:
11. Стальная труба, ввинчивается в гайку.
12. Конец для завинчивания в гайку.
13. Резиновая прокладка.
14. Пластиковая труба, вклеивается во вставку в гайке.
15. Фитинги для соединения пластиковых труб со сталью.
16. Вставка из пластика.
17. Гайка.

Соединения труб из различных материалов

Каким образом стальная труба соединяется с медной? Для этого применяется фитинг, на одном конце которого есть резьба для фиксации на стальной трубе. На другом конце резьбы нет, он совершенно гладкий, поскольку медная труба будет крепиться методом пайки.

При монтаже трубы в такой фитинг резьбу следует замотать уплотнительной лентой из пластика, после чего муфта наворачивается на трубу. Такая уплотнительная лента необходима для того, чтобы в зоне соединения двух типов металла не началась коррозия.

Фитинг из стали и пластмассы

Другой пример - фитинг из стали и пластмассы. Он также сделан из двух частей. Первая часть выглядит как гайка с резьбовым сегментом, который ввинчивается в трубу из стали. Другая часть - пластиковая, с прокладкой и гайкой также из пластика.

Стандартный фитинг, состоящий из стальной и пластиковой частей

Гайка навинчивается на иное удлинение первой части, у которого есть наружная резьба. Далее для крепления вставки из пластика с пластиковой же трубой применяется специальный растворитель.

Фитинг из пластика и меди

Есть и популярный фитинг из пластика и меди, также включающий в себя два компонента. Первый компонент имеет два конца. Один выполнен из меди и имеет резьбу, а вот другой конец совершенно гладкий - именно он и крепится к медной трубе методом припаивания.

Пластиковый фитинг с медной резьбой

Другой компонент представляет собой пластиковую гайку с прокладкой. Гайка навинчивается на медную резьбу, а другой ее конец приклеивается к пластиковой трубе.

Фитинги для медных и пластиковых труб

Для соединения медных труб применяется пайка, а вот пластиковые трубы соединяются специализированным клеем либо растворителем. Что же касается чугунных стояков, то для соединения труб обычно втулки не применяются.

Стандартный метод соединения фитингов и чугунных труб без использования втулок

1. Чугунная труба.
2. Кожух, сделанный из нержавеющей стали.
3. Хомут.
4. Часть из неопреновой резины.
5. Т-образный тройник из чугуна.

Для уплотнения стыков канализационных труб применяются рукава, сделанные из неопреновой резины. При этом сам рукав фиксируется кожухом, выполненным из нержавеющей стали.

На следующем рисунке представлены варианты некоторых трубных соединений без втулок.

Стандартные фитинги для соединения труб из чугуна без использования втулок

1. Т-образный тройник.
2. Изгогнутый сегмент.
3. Изогнутый сегмент с фланцем, предназначен для туалета.
4. У-образный тройник.

Для крепления непосредственно кожуха применяются обычные кожухи.

Видеообзор фитингов для полипропиленовых труб

Рассмотрим использование специальных фитингов для пластиковых полипропиленовых труб. Разновидности фитингов, их предназначение и характеристики.

Материалы, из которых изготавливаются трубы

Для изготовления канализационных труб применяются такие материалы, как пластик, чугун и медь. При строительстве подземных коллекторов, расположенных снаружи здания, обычно применяются глазурованные трубы из керамики.

Тем не менее, нередко в определенном районе разрешается использование только труб конкретного типа. Узнать это можно у представителей местной власти.

Идеальный вариант трубы для канализации - это чугунная труба . Она прекрасно подходит для создания коллекторов, канализационных стояков, лежаков и вентиляции. Любые чугунные трубы бывают двух типов - внутренние и тяжелые. Длина стандартной чугунной трубы составляет 1,5 метра.

Чугунная труба для туалета

Медные трубы , имеющие желтый ярлык, также можно использовать для канализационных трубопроводов любого типа.

Отдельно стоит упомянуть керамические трубы , покрытие специальной глазурью. Такие трубы надежно защищены от влияния канализационных отходов, будь-то различные щелочки либо кислоты.

Как правило, керамические трубы используется в качестве основы подземного коллектора дома, на расстоянии до 1,5 метра от фундамента. Трубы кладутся до городского коллектора либо бака-отстойника.

Применять керамические трубы внутри дома не рекомендуется.

Как внутри, так и снаружи дома активно применяются трубы ПВХ и АБС . Соединение труб из меди и пластика осуществляется таким же образом, как и водопроводных труб. Подробный обзор каждого типа трубы будет представлен в следующих статьях.

Благодаря своим практически уникальным эксплуатационным качествам медь является сегодня одним из самых востребованных материалов, применяемых для монтажа коммуникационных систем. Особенно часто она встречается в частных домах, где системы водоснабжения и отопления выполняются именно из медных труб, соединение которых между собой осуществляется с помощью различных методов.

Одной из главных причин использования в коммуникационных системах меди является выдающаяся устойчивость этого материала к высоким температурам и высокому давлению со стороны циркулирующей по трубам среды. Так, например, расчеты показывают, что в случае монтажа однотрубной системы отопления при желании получить температуру воды в радиаторе 70 градусов, на входе она должна быть не ниже 120 градусов. Многие современные материалы на такую температуру просто не рассчитаны. В качестве примера здесь можно привести столь популярные сегодня пластиковые (или полимерные) трубы. Они легки, стоят не слишком дорого (особенно в сравнении с медью), не вызывают сложностей при монтаже и выглядят вполне эстетично. Но вот максимальная температура, на которую они рассчитаны, составляет 95 градусов Цельсия. При более высокой температуре трубы просто начинают плавиться. В то же время медь легко выдерживает температуры до 300 градусов.

При эксплуатации бытового трубопровода возможно возникновение и обратной ситуации - замерзание воды в трубах. Абсолютное большинство материалов при этом не выдерживает линейного расширения замерзшей воды и разрушаются - на трубах из полимера, чугуна или стали появляются разрывы или трещины. Медь великолепно справляется и с этой проблемой благодаря своей пластичности.

Вообще, медные трубы - это универсальные элементы. Они могут применяться не только в системах водоснабжения или отопления. Часто из них монтируются специализированные трубопроводы в холодильных установках или кондиционерах. Из-за газонепроницаемости меди их применяют и для монтажа газопроводов, как бытовых, так и промышленных. Кроме того, в последнее время довольно распространенным явлением стали медные трубы для электропроводки, которые позволяют надежно защитить все ее «хитросплетения» от механических и иных повреждений.

Виды соединений медных труб при монтаже сетей.

Для соединения медных труб в единую систему используются различные приемы и дополнительные детали. Выбор конкретного метода зависит и от особенностей трубопровода, и от его предназначения, и от его местоположения, и даже от национальных традиций. Что касается последнего пункта, то на сегодняшний день в Европе, где трубопроводы из меди применяются наиболее часто, сложились два традиционных подхода к их монтажу:

• «британский подход» - это бесфитинговое соединение труб между собой (гибка труб, фланцевание, вытяжка отводов, пайка, сварка и т.д.). Такой метод позволяет максимально упростить конструкцию медного трубопровода, в котором практически не используются никакие дополнительные элементы (соединительные детали требуются лишь для подключения приборов к трубопроводу). Но стоит отметить, что этот подход требует достаточно большого опыта и высокой квалификации от монтажников. Кроме того, не обойтись здесь и без специальных инструментов;
• «германский подход» - соединение труб между собой с помощью фитингов. Такой подход обладает целым рядом преимуществ: применение фитингов требует меньше времени для монтажа трубопровода и меньше усилий со стороны монтажников. Он может применяться для прокладки трубопровода любой конфигурации и гарантирует высокое качество соединения, практически не зависящее от опыта и квалификации монтажника. К минусам метода относится усложнение конструкции трубопровода и необходимость регулярной проверки фитинговых соединений.

Все существующие сегодня типы соединения медных труб можно разделить на 2 категории:

• неразъемные;
• разъемные.

Неразъемные соединения - это конструкция, разобрать которую, не разрушая ее отдельные составляющие, нельзя. К ним относится:

• пайка;
• сварка;
• прессование.

Пайка или сварка может быть бесфитинговой. Также используются и заводские соединители для медных труб (разнообразные фитинги). Для прессования необходимы специальные пресс-фитинги, которые снабжаются обжимными гильзами.

Все типы неразъемного соединения могут применяться при монтаже систем водоснабжения, газоснабжения и отопления.

Обратите внимание! При монтаже водопроводов и систем теплоснабжения для труб малого и среднего диаметра чаще всего используется низкотемпературная пайка, а сварка - для труб большого диаметра. При устройстве «теплых полов» наиболее распространенный прием - прессование. Если требуется соединить медь со сталью, то обычно применяется пайка или сварка в зависимости от диаметра труб (припой - бронза). А вот при монтаже газопровода необходима высокотемпературная пайка.

Разъемное соединение - это разборная конструкция. Она получается с помощью различных типов фитингов:

• резьбовых;
• компрессионных;
• самофиксирующихся.

Кроме того, в данном случае может применяться фланец - соединитель для медных труб большого и среднего сечения. А при аварийном ремонте трубопровода для соединения труб одинакового диаметра может временно использоваться стяжная муфта.

Чаще всего разнообразные фитинги и соединители применяются для подключения к трубопроводу различной аппаратуры, потребляющих приборов или арматуры. Удобство таких соединений состоит в том, что их можно легко разобрать в случае необходимости (например, если потребовался ремонт трубопровода или замена подключенной к нему аппаратуры). Они очень надежны и не требуют большой квалификации от монтажника. Кроме того, для монтажа необходим минимум специальных инструментов - большинство работ производится буквально вручную.

Но при этом разъемные соединения нуждаются в периодическом осмотре и обслуживающих мероприятиях. Их ослабляют перепады температуры и давления в системе, а уплотнительные элементы со временем изнашиваются. Именно поэтому располагать их надо таким образом, чтобы доступ к ним при эксплуатации трубопровода был открыт в любой момент.

Обратите внимание! На медные трубы запрещено наносить резьбу. Поэтому для соединения меди с резьбовыми элементами системы применяют специальные фитинги переходного типа. Такие детали с одной стороны имеют раструб для соединения с трубой методом пайки или опрессовки, а с другой стороны - резьбу.

Какой бы тип соединения не был выбран при монтаже медного трубопровода, следует знать, что оно в любом случае не снижает механическую прочность системы. Наоборот, любое из соединений, кроме сварки, увеличивает толщину стенок системы, а значит, это место трубопровода является даже более прочным, чем сама труба. Что касается сварного соединения, то оно (изначально более мягкое вследствие особенностей процесса) становится более прочным со временем.

Подготовка медных труб для соединения при монтаже коммуникационных сетей.

Перед тем как соединять трубы друг с другом, их необходимо подготовить. Подготовка включает в себя несколько этапов.

• Резка.

Для выполнения данного этапа лучше всего прибегнуть к помощи трубореза. Весь процесс использования этого инструмента предельно прост. Надо надеть труборез на тот конец трубы, где предстоит сделать отрез, продвинув его на отмеченное для разреза место. После этого необходимо плотно затянуть хомут (винт) инструмента и начать вращение резака вокруг трубы. Винт при этом будет затягиваться, в результате чего труба окажется отрезанной в месте нахождения резака.

Обратите внимание! Применение трубореза позволяет сделать точный перпендикулярный разрез. Но в процессе отрезания трубы не стоит применять излишних усилий - это может смять конец медного изделия. Лучше сделать пару лишних оборотов трубореза.

Конечно, все знают о пластичности меди и о том, что резать ее можно и обычной ножовкой. Но вот добиться хорошего качества такого среза и его перпендикулярности довольно сложно. При работе ножовкой кромки получаются слишком неровными и требуют дополнительной обработки. Правда, в том случае, если специального инструмента под рукой нет, ножовка оказывается единственным способом подогнать трубу под нужную длину. Но тогда следует обратить особое внимание на кромки.

• Обработка кромок трубы.

После резки на кромке трубы в любом случае останутся заусенцы и неровности. Перед тем как выполнять соединение, от этих дефектов необходимо избавиться. Для этого используют надфиль или напильник закругленной формы.

Внешнюю поверхность кромки также необходимо зачистить, убрав с нее оксидную пленку и загрязнения. Выполняется эта работа с помощью мелкозернистой шкурки. Кроме того, перед соединением следует зачистить и внутреннюю поверхность кромки. Для этих целей подойдут специальные салфетки или щетки.

Обратите внимание! Зачистку кромки следует производить до тех пор, пока ее поверхность не станет блестящей. Но при этом проявлять слишком много усердия не следует, так как велик шанс снять слишком большой слой меди. В этом случае при выполнении соединения с помощью пайки или сварки могут возникнуть сложности.

Соединение медных труб с помощью капиллярной пайки.

Одним из самых распространенных способов соединения медных труб является капиллярная пайка. Для ее проведения применяются особые фитинги, помогающие припою распределиться в месте получения шва предельно равномерно независимо от того, в каком положении находится сама труба. Большое значение при этом имеет правильный выбор диаметра фитинга - он должен быть больше диаметра трубы на 0,1-0,15 мм.

Для выполнения капиллярной пайки на конец трубы потребуется нанести флюс. Это специальный состав, который, расплавляясь, растворяет имеющуюся на трубе пленку оксида. Кроме того, он прекрасно защищает медь от окисления, которое неизбежно возникает при ее нагревании.

Обратите внимание! Флюс - это состав с высокой химической активностью, а это значит, что он может взаимодействовать с металлом, на который наносится. Поэтому при его применении следует быть внимательным и не использовать флюса больше, чем требуется. Лучше всего воспользоваться кисточкой, нанося флюс исключительно на ту часть трубы, которая будет помещаться внутрь фитинга. Причем делать это надо непосредственно перед началом пайки. После этого сразу же вставьте конец трубы в фитинг до упора, поворачивая его вокруг оси трубы - это требуется для того, чтобы флюс «лег» максимально равномерно. Если при этом какая-то часть флюса окажется на внешней поверхности трубы, его надо немедленно удалить.

После того как труба будет вставлена в фитинг, место соединения необходимо нагреть. Нагрев должен быть равномерным по всей окружности соединения. Для этого можно применять открытое пламя - например, газовую горелку с двумя соплами. Нередко применяется и более безопасный способ - промышленный фен. Определить степень прогрева можно при помощи флюса или используемого припоя. В том случае, если применяется флюс, в состав которого входит олово, о достижении нужной для пайки температуры будут свидетельствовать появившиеся в месте соединения серебристые капли. Если же используется другой тип флюса, то понять, нагрелось ли соединение до необходимой температуры, можно, приложив к нему край припоя. Если припой сразу начинает плавиться, значит, его уже можно вводить в зазор между трубой и фитингом. При этом вести пруток припоя можно как справа налево, так и слева направо - он в любом случае заполнит зазор и надежно соединит детали между собой.

Количество необходимого припоя определяется очень просто - по диаметру трубы. Для этого еще перед началом пайки можно обернуть трубу проволокой, которая будет выполнять роль припоя, и отрезать от нее кусок требуемой длины.

Обратите внимание! В продаже имеются фитинги для капиллярной пайки, внутри которых уже имеется припой в нужном количестве. Работа с такими фитингами сводится к нагреву места соединения до температуры, когда припой станет плавиться. Добавлять дополнительный припой в этом случае не требуется.

После выполнения пайки соединение должно остыть в естественных условиях. Во это время оно не должно подвергаться никаким механическим воздействиям. Только после полного застывания припоя можно продолжать процесс монтажа трубопровода.

Подобным образом выполняются и другие соединения в процессе установки системы водоснабжения или теплоснабжения дома. После того как вся система будет смонтирована, ее обязательно необходимо промыть горячей водой - это поможет удалить изнутри труб остатки флюса. Если этого не сделать, то оставшийся на поверхности меди состав может привести к коррозии медных элементов. С наружной части трубопровода также следует осмотреть все места соединений и при наличии на них оставшегося флюса или припоя почистить их с помощью влажной тряпки.

Соединение медных труб с элементами из других материалов.

Нередко при монтаже частного медного водопровода, канализации или системы теплоснабжения возникает необходимость в использовании элементов, изготовленных из других материалов. В этом случае следует помнить, что ни в коем случае нельзя допустить прямого соприкосновения меди и оцинкованной стали из-за возникающих при этом электрохимических процессов. В результате такого контакта коррозийные процессы на поверхности стали развиваются в ускоренном темпе, и она разрушается. Для того чтобы избежать этого, между медным и стальным участком трубопровода необходимо помещать фитинг из латуни. Кроме того, здесь очень важно, чтобы детали из оцинкованной стали в трубопроводе располагались перед медными - то есть циркулирующая по трудам вода сначала проходила стальной участок, а потом поступала в медный. А вот контакт меди с пластиком, латунью или кислотоупорной сталью с этой точки зрения безопасен и не влияет на срок службы трубопровода.
