Лестница на чердак своими руками подробный чертеж. Как сделать раскладную или выдвижную лестницу на чердак своими руками. Дело за малым

Что такое чердак? Известно, что в наших краях чердак может стать чем угодно – складом, мастерской или жилой комнатой.

Все зависит от возможностей помещения и вашей фантазии, но одно можно сказать определённо – чердачное пространство нужно использовать. Как оборудовать вход на чердак своими руками?

Обустройство входа на чердак

Если вы намерены оборудовать функциональное помещение на чердаке нужно подумать о том, чтобы выбрать место под чердачную лестницу. Чердачная лестница предполагает наличие люка – потолочной двери.

Разумнее всего оборудовать люк с лестницей в коридоре, прихожей или проходной комнате . Во многих домах существуют такие комнаты, которые не используются как жилые, там легко можно оборудовать лестницу на чердак.

В былые времена вход на чердак обустраивали снаружи, но перспектива полезть на такой чердак в морозный или дождливый день никого не обрадует.

Самым экстремальным подъёмным механизмом на чердак может быть несколько табуретов, сложенных вместе. Но если говорить предметно, то для попадания туда цивилизованно нужна хорошая чердачная лестница. Она может быть как стационарной, так и складной , вторые пользуются большим спросом.

Складные варианты после использования компактно укладываются наверх, экономя много полезного пространства. Красиво задекорированный люк может стать свежим элементом интерьера.

Производители предлагают деревянные варианты для небольших нагрузок (до 150 кг) и металлические для более серьёзных нагрузок. Цены на такие лестницы разняться от 7000 рублей и до предела покупательского кошелька. Выбирая самый дешёвый вариант, не стоит рассчитывать на его качество, так не лучше ли сделать складную чердачную лестницу своими руками?

Рассмотрим некоторые возможные варианты самодельных лестниц , самых простых для новичка и посложнее для тех, кто уверен в своих силах. К вашим услугам описание материалов, работ и чертежи предлагаемых лестниц.

Простая лестница из двух частей своими руками

Это лестница, которая состоит из двух секций , одна из которых складывается наверх. В собранном варианте лестница не прячется вверху, но остаётся на виду.

Это может быть некритичным, если чердак находится в рабочем помещении, гараже и т. д. Даже в коридоре она может выглядеть вполне уместно, все зависит от стиля вашего дома.

Эту лестницу можно сделать за несколько часов, нужно только приготовить необходимые материалы:

Ножовка по дереву.
Измерительные приборы (рулетка).
Обычная деревянная лестница.
Карточные петли, ширина которых равна ширине косоура – 4 шт.
Четыре бруска толщиной 2–3 см: два длиной с ширину люка и два длиннее на 20 см.
Саморезы, анкера, петля и крючок.

Косоур – это несущая балка лестницы, на которую укладывают ступеньки.

Как смастерить лестницу рассказывать никому не нужно, но заметим только то, что её длина должна быть больше расстояния от пола до люка примерно на 30 см.

Берём короткие бруски:

Первый брусок соединяем с верхним концом лестницы при помощи петель.
Второй брусок надёжно закрепляем на нижней части жёстким способом.

Чтобы конструкцию сделать надёжней, нужно взять две рейки и прибить их с обратной стороны марша наискосок. Только постарайтесь выполнить это таким образом, чтобы конструкция не мешала движению по лестнице .

Отмерьте от низа ровно 2/3 от всей длины лестницы и распилите её в этом месте. Далее, соедините эти части карточными петлями. Петли крепятся с обратной стороны лестницы, чтобы она могла складываться, как следует.

Закрепите верхний брусок непосредственно под люком. Крючок и петля нужны для того, чтобы лестница не раскрывалась произвольно. Крючок приделывается к стене, а петля на нижнем бруске.

Первая чердачная лестница проста, но у неё есть недостаток в виде видимой лестницы. Есть и другие модели, представленные на фото – это выдвижные, раскладные и телескопические .

Конструкции чердачных лестниц

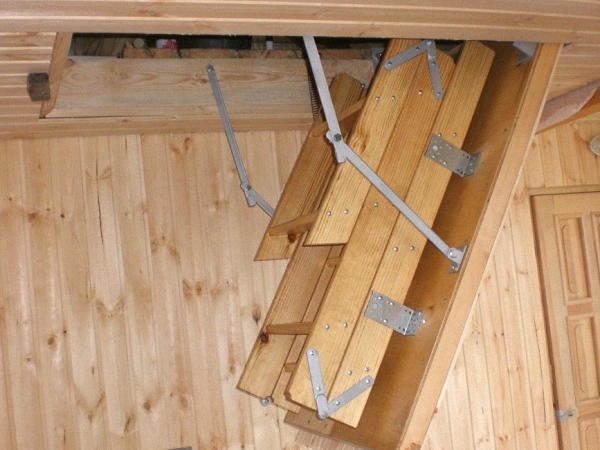

Складная лестница на шарнирах своими руками

Это раскладная чердачная лестница с люком, состоящая из трёх секций , а также чердачный люк. Такой вариант очень привлекателен буквально для любого помещения.

Вам понадобится определить, каков будет проём под люк, учитывая пожелания и габариты предполагаемых посетителей чердака. К примеру, проём для лестницы будет равен 125 x 70 см.

Для того чтобы вырезать люк правильно, нужно добавить по 7 мм с каждой из сторон. Люки лестницы на чердак должны хорошо закрываться , не нарушая теплоизоляции.

Необходимые материалы:

бруски 5 x 5 см – 2 коротких и 2 длинных;
фанера толщиной 1 см по размеру люка.

По концам каждого бруска нужно сделать выпил на половину толщины, соединяя клеем и саморезами в идеальный прямоугольник. Из подручных средств, чтобы не съехала диагональ, можно приладить временные треугольники из тонкой фанеры. После прикручиваем лист фанеры по размеру прямоугольника.

Вместо замков мы используем дверную защёлку , любую дверную ручку или цилиндр подходящей формы. Защёлка хорошо держит люк закрытым и просто открывается. Чтобы удобно открывать люк, не используя стремянки и табуреты, эту ручку нужно сделать особо. В специальное отверстие нужно вставлять длинную цилиндрическую ручку, открывая люк, стоя на полу.

Изготовление шарниров для открытия люка

Все комплектующие для открывающего люк механизма, можно купить готовыми, а также сделать самостоятельно.

Для того чтобы выполнить все самостоятельно, нужно прикинуть размеры и углы при помощи картонного макета. Делаем детали из картона, на них можно потренироваться с длиной шарниров, чтобы люк мог открываться на необходимый угол. На основе полученного макета делаем механизм для открывания люка.

Основное – это опытным путём определить длину шарниров , поскольку этот тип чердачной лестницы предполагает именно шарнирный способ. На чертежах можно увидеть как устанавливается шарнир, логика его работы очень проста – он помогает плавно открывать и закрывать люк.

Необходимые подручные материалы, которые можно найти в каждом гараже:

Металлический уголок – 2 шт.
Листовой металл.
Металлические полоски по 2 см шириной – 4 шт.

Берём две узкие металлические полоски и дрелью проделываем отверстия под М10 болт. Собираем детали между собой попарно, слегка стягивая их. Используя измерительный столярный прибор малку, вымеряем угол открытия люка и раздвигаем наши механизмы точно на этот угол.

При помощи лобзика вырезаем ту часть металла, которая будет перекрываться уголком. Убираем лишнюю длину металлических полос, концы скругляем. После обработки и удаление лишнего металла, собираем механизм – теперь уголок будет застопориваться в определённом положении. Оба механизма для двух сторон точные копии друг друга , но только зеркально обращены.

Механизм фиксации чердачной лестницы

Шарнирный механизм получается надёжный, останавливающий люк с лестницей в нужном положении благодаря уголку.

Но для большей надёжности и плавности открывающего механизма нужно добавить ещё один простой механизм, похожий на руку.

Для «руки» понадобиться:

Длинные полоски металла, шириной в 2 см – 4 шт.
Уголок-2 шт.

На конце одной из полос нужно приварить металлическую деталь, на которую будет упираться эта полоска, а уголок будет играть роль опорного элемента . Делаем простые шарниры, которые при открытом люке будут сохранять угол изгиба, держа при этом часть веса конструкции.

Чтобы нагрузка между двумя разными шарнирами распределилась равномерно, нужно закрепить этот узел правильно. Так, его нужно зафиксировать при полностью развёрнутых первых шарнирах.

Устройство чердачной лестницы

Осталось изготовить саму чердачную лестницу, она должна быть на 35 см длиннее расстояния от пола до люка.

Складная лестница будет состоять из трёх секций, длину которых важно рассчитать правильно . Первая секция равна размеру люка, вторая секция немного короче первой (она не должна задеть потолок при раскладывании). Третья секция равна остаточному отрезку.

Материалы для лестницы:

Доска дюймовка шириной в 10 см.

Угол наклона люка в открытом положении, который мы прежде уже измеряли малкой, переносим на доску. Так, мы отмечаем наклон для ступеней .

Приступим к разметке досок тетивы для ступеней по длинам секций согласно вышеописанному порядку. Доски нужно плотно прижать, скрепить молярным скотчем и разметить одинаково, делая наклоны ступеней в зеркальном отражении.

Секции будут скреплены опять же шарнирами, поэтому нужно просверлить отверстие для шарнирного болта них на каждой из секций с помощью пера на 25. Фрезером придаём всем граням законченный аккуратный вид. Доски распиливаем точно по секционной разметке.

Ступеньки нужно нарезать по ширине и отшлифовать , как и тетивы. На местах разметки под ступеньки нужно сделать углубления под них в 5 мм. Собираем все детали используя клей и саморезы ПШ.

Петли для складной лестницы

Чтобы собрать конструкцию в складной механизм нужно изготовить набор петлей.

Необходимые материалы:

Металлические полосы шириной в 2,5 см – 8 шт.
Болты для шарнира 8 мм и саморезы.

Чтобы петли служили и не сгибались, на четырёх полосах нужно дополнительно наварить сегменты такого же металла (примерно на 1/3). Делаем отверстия в каждой полоске – 2 небольшие под крепление на тетиву (одна снизу и одна под доваренным кусочком), и одну большую на 8 мм под шарнир (сверху).

Петли нужно закрепить, когда сама лестница лежит на ровной поверхности. Петля должна быть закреплена так, чтобы шарнирный болт лёг в ранее высверленную ямку , а концы были по краю тетивы. Так закрепите все четыре петли.

Монтаж лестницы

Собираем все элементы и устанавливаем на свои места, причём первый сегмент лестницы стационарен и его нужно прикрепить с помощью уголков к крышке люка.

Проверяем работу механизма, если вас всё устраивает, то снова разбираем для обработки. Древесину лакируем, металл грунтуем и красим .

Как видите, ничего сложного в создании чердачной лестницы своими руками нет, тем более, когда в интернете доступны фото чертежей. Все детали из металла можно сделать самим, а ещё проще купить готовыми. Тогда и вовсе одно удовольствие – остаётся только собрать этот конструктор.

Чердак есть в любом загородном доме. Очень часто это неиспользуемое помещение, но в некоторых случаях здесь хранятся какие-то ненужные вещи или даже обустраивается какая-нибудь комната. В любом случае к нему должен быть доступ, а для этого делаются лестницы на чердак. Они могут быть созданы из дерева и металла - в этом случае заняться их изготовлением можно и самостоятельно. А могут быть красивыми коваными - такие конструкции обычно создаются на заказ.

Основные требования

Прежде чем возводить чердачную лестницу, нужно продумать несколько ее особенностей. Во-первых, она должна быть удобной и безопасной в эксплуатации. Причем эти два показателя зависят от конструктивного принципа самой лестницы и чердака. Важную роль играет учет типа лестницы, ширины ее ступеней, высоты подъема. Высота лестниц рассчитывается в зависимости от того, какой будет ее конструкция. Если она складного типа, то нужно внимательно продумать ее размеры в сложенном состоянии.

Ступени должны быть таких размеров, чтобы подниматься по ним было удобно и безопасно любому человеку. Правильность конструкции зависит и от расположения ступеней: расстояние между ними не должно быть слишком маленьким или большим. При несоблюдении указанных требований будут нарушены правила техники безопасности.

Ширина пролета лестницы на чердак должна быть не меньше 0,8 м. Важно, чтобы был соблюден угол наклона: это нужно продумать еще на стадии проектирования конструкции.

Виды лестниц: складная или стационарная?

Выбор между этими двумя типами конструкций зависит от того, насколько большая площадь у чердака. Конечно, стационарная лестница более надежна и безопасна, зато и основательна, то есть под нее требуется немало пространства. Именно поэтому многие предпочитают складные чердачные лестницы: они удобны, занимают немного места, благодаря тому что их можно сложить. Чаще всего такие конструкции состоят из нескольких секций, которые накладываются друг на друга, обеспечивая тем самым экономию места. Причем их всегда можно отрегулировать в зависимости от требуемого размера.

Или выдвижная?

Эти конструкции становятся все более популярными, что объясняется их достоинствами:

дешево стоят;
легко монтируются;
занимают мало места благодаря конструкции в виде гармошки;
надежны;
маскируют конструкцию чердачным люком.

Все эти достоинства делают выдвижные лестницы столь востребованными. Как ее сделать самому?

Самостоятельный монтаж выдвижной лестницы: основные этапы

Самым первым шагом должен стать тщательный анализ и проверка размеров проема люка. Это нужно для того, чтобы выбранные вами параметры совпадали с габаритами лестницы. Затем продумывается расположение брусков - сначала внизу, потом сверху. Специальные распорки располагаются между проемом и лестничной коробкой - они помогут лучше фиксировать конструкцию. Когда она уложена, распорки можно убрать.

Или наружная?

Если монтировать выдвижные лестницы не позволяет пространство, можно заменить их наружной конструкцией. Она позволит обеспечить связь между внешним миром и внутренним пространством вашего дома. Главное - помнить о правилах безопасности, поскольку эксплуатация подобной конструкции имеет свои особенности. При монтаже наружной лестницы важно правильно выбрать материал: он должен быть стойким к воздействию солнечных лучей, обладать повышенным абразивным износом, надежным и износостойким.

Лестница из дерева

Деревянные лестницы на чердак - самый простой вариант, создать который можно и своими руками. Сделать это можно несколькими способами. Рассмотрим самые простые и реализуемые на деле.

Способ 1

Чтобы сделать чердачную лестницу, сначала нужно выполнить замеры: нам нужны параметры высоты помещения, предполагаемого угла наклона, который чаще всего достигает 30 градусов, в то время как высота - около 2,5 м. Чтобы лестница получалась надежной и правильной с точки зрения конструкции, нужно продумать и правильно составить чертежи. Самые простые деревянные лестницы создаются на основе брусков для косоуров, брусков, соответствующих ширине лестницы, для крепления, накладных петель и досок, из которых мы сделаем ступени. Да, и не забываем про раскладные подвесы - на них будет фиксироваться крышка люка. Сам процесс монтажа следующий:

Между косоурами устанавливаются и надежно крепятся ступени. Делается это или креплением по типу «шип-паз», или на саморезы, или на клей. Ступени лучше обработать антискользящими накладками - они повысят безопасность эксплуатации конструкции.
Лестница сначала крепится под потолочный проем на два бруска, которые равны ширине лестницы. Их соединение выполняется петлями.
Проверяем, насколько работоспособны петли, после чего окончательно закручиваем крепежи.

Это самый простой способ создания лестницы на чердак.

Способ второй

Это более трудоемкий способ изготовления лестницы, которую вполне можно монтировать даже в загородном доме. Она более эстетично выглядит и имеет более надежную конструкцию, что важно в условиях большой нагрузки на нее. Сама конструкция с одной стороны будет подвижной, а второй половиной будет крепиться к стене. Для создания такой лестницы на чердак нам потребуются:

две доски длиной, соответствующей высоте потолка и углу наклона;
доски для создания ступеней шириной не меньше 0,5 м и толщиной около 3 см;
болты, саморезы в качестве крепежных элементов;
карточные петли, которыми будут крепиться ступеньки.

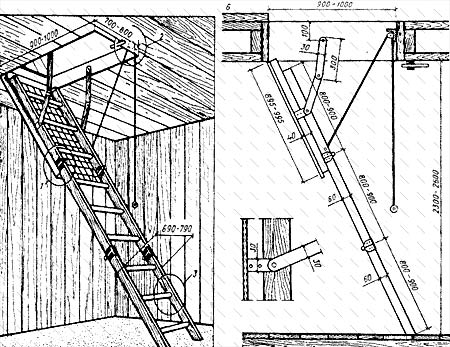

Важно вооружиться чертежом - он позволит выполнить все работы качественно и точно. После определения угла наклона нужно отпилить бруски сверху и снизу, чтобы они прочно упирались в пол. Доски по всей длине делятся на равные отрезки - здесь будут располагаться ступеньки на расстоянии, которое нужно вам. Крепление ступеней выполняется карточными петлями, а после завершения конструкции можно сделать ее изысканной, обработав ее лаком или покрасив.

Лестницы из металла

Очень красиво смотрятся чердачные лестницы, выполненные из алюминия, особенно если ваш загородный дом оформлен в стиле "минимализм" или "хай-тек". Чем хорош металл? Во-первых, он более надежен. Во-вторых, такие конструкции обрабатываются специальными составами, которые защищают поверхность от механического воздействия или коррозии. В-третьих, металлические конструкции способны выдержать большую нагрузку.

Самыми востребованными у покупателей считаются лестницы из металла выдвижного типа, которые занимают мало места. Они актуальны для помещений, которые имеют небольшие размеры, то есть там, где требуется рациональное использование пространства.

Как сделать своими руками?

Несмотря на всю сложность технологического процесса, сделать металлическую лестницу можно и самостоятельно. Причем она может быть сделана как из металла, так и из комбинации материалов. Для изготовления самой простой лестницы из металла нам потребуется подготовить:

сварочный аппарат;
механическую пилу;
наждачный круг, которым будем удалять заусенцы на металле;
циркуляционную пилу и струбцину для состыковки деталей, если лестница будет иметь деревянные части;
трубы;
стальные листы.

Отметим, что количество материалов рассчитывается на основе чертежа. Сварочным аппаратом мы сделаем прочные швы, поэтому лестница будет монолитной и прочной конструкцией.

Такая лестница алюминиевая или стальная будет сооружаться на основе швеллера (размер 8-10). Ступени создаются из листовой стали, если они будут без дополнительной отделки, потребуется решетчатый настил на ступени, который защитит от падения. Ограждения выполняются из угловой стали, а опоры для проступей - из арматуры. Сначала на балку устанавливаются и привариваются опорные приспособления, затем привариваются кронштейны для крепления.

Металлические чердачные лестницы могут иметь деревянные накладки для проступей, но сначала нужно продумать, где будут располагаться дополнительные крепежные детали. На металлических ступенях отверстия для саморезов должны располагаться на расстоянии 15 см друг от друга. К металлическим проступям монтируется подложка из фанеры - она крепится на монтажный клей, который после застывания сохраняет свою форму.

Готовая лестница алюминиевая

Очень часто многие предпочитают купить готовые конструкции, нежели монтировать их самостоятельно. Но и в этом случае придется потрудиться, поскольку они поставляются в разобранном виде. Как собрать? Общая схема работы примерно следующая:

Сначала создается эскиз будущей лестницы.
От металлического профиля или трубы отрезаются 4 одинаковых отрезка.
Труба крепится в тисках и тщательно зачищается от ржавчины.
Из металлического листа вырезаются ступени - они должны быть одинаковой длины.
Ступени примеряются на ровной поверхности и подгоняются по размеру.
Ступени крепятся к опорам сваркой - это более надежный вариант, чем уголки и болты.
Снизу лестница отделывается резиновыми набойками.

Кованые конструкции: красиво и современно

Очень часто в загородных домах помещения с чердаком или мансардой связывают кованые лестницы. Причем они могут простыми винтовыми, а могут иметь витиеватые рисунки, что позволяет вписать их в любое по стилистической направленности помещение. Все винтовые лестниц можно поделить на несколько видов:

в первом варианте лестница выполняется с опорой на центральный столб и стены;
во втором - винтовая лестница удалена от стен и крепится на опорном столбе ступенями;
в третьем случае лестница с поворотом не имеет центрального столба, а опирается на спирально изогнутые тетивы;
четвертый вариант - надежная лестница из металла, которая опирается на столб из монолита на основе трубы из стали.

Самыми удобными считаются лестницы, ширина пролета в которых составляет до 900 мм при диаметре всей лестничной конструкции до 2200 мм.

А если купить?

Если вам не хочется заниматься собственноручным монтажом, всегда можно купить те же самые кованые лестницы, которые довольно сложно монтировать самостоятельно, а тем более придумать и сделать. Большой выбор чердачных лестниц предлагают многие бренды, причем не только России, но и других стран мира. Рассмотрим самые популярные:

STANDART ISO PLUS (MINKA, Австрия). Эта складная деревянная лестница выполнена из качественного МДФ и рассчитана на максимальную нагрузку 150 кг. Имеются специальные защитные насадки на ножки, а с помощью металлического поручня обеспечивается максимальная безопасность. Это компактная лестница, цена которой составляет в среднем 8200 рублей.
Датская компания VELTA предлагает конструкции эконом-класса, которые можно монтировать на чердак или в мансарду. За 6000 рублей вы получаете простую лестницу, которая отличается компактностью: она состоит из трех секций, которые удобно собираются и убираются в потолок.
Лестницы FAKRO производятся из сосны зимней заготовки, поэтому надежны и долговечны в эксплуатации. Эта компания предлагает широкий ассортимент продукции, которая отличается компактностью и широким ценовым диапазоном. Утепленная крышка люка - самое главное преимущество, которое имеет данная лестница. Цена моделей начинается от 8000 рублей. Немаловажно и то, что все соединения конструкции надежные и прочные, ступени дополнены противоскользящими выемками, благодаря чему эксплуатация безопасна и комфортна.

Выводы

Теперь вы знаете, как можно сделать лестницу на чердак своими руками. Имея под рукой самые простые материалы, вы создадите лаконичную, но удобную деревянную или алюминиевую конструкцию.

В большинстве частых домов предполагается мансарда или другое помещение под крышей, поэтому необходима лестница на чердак. Сооружение для подъема наверх должно быть не только безопасным, но и эстетичным, совпадающим по дизайну и типу каркаса с другими лестницами. Исключение - скрытая или раскладная конструкция, которой пользуются периодически, чтобы не загромождать жилое пространство. Как это сделать самостоятельно - предлагаем использовать примеры и подсказки из статьи.

Какой тип лестницы выбрать?

Рачительные хозяева стараются каждый метр своего личного пространства использовать рационально. При небольшой жилой площади постройки неуместна массивная деревянная лестница на чердак своими руками, лучше отдать предпочтение легкой конструкции, независимо от материала. Подъем на мансардный этаж каждый обустраивает на свой вкус. Возможна даже легкая веревочная лестница, складываемая в сетку или на полку рядом с люком. Но такой вариант подходит только в качестве временного, да и то для взрослого одинокого человека. Для детей и пожилых людей необходимо что-то более надежное, например, лестница на чердак - фото:

Также в продаже встречаются готовые телескопические и складные лестницы и высокие стремянки, но не все они подходят для постоянного использования. А готовую лестницу важно правильно закрепить или сделать для нее приспособление, чтобы она убиралась, когда не нужна, например, зимой. А при большой площади дома, где насчитывается несколько лестниц, желательно делать все пролеты в одном стиле. Все части конструкции должны надежными, чтобы ходить по этажам без риска.

Строительство частного дома предполагает лестницы разного функционала:

внутренние и наружные (внутри дома);
приставные и закрепленные;
вспомогательные (рабочие) и дизайнерские (эстетическая часть интерьера).

Выбирая тип лестницы, важно руководствоваться не только собственными предпочтениями, но и соображениями целесообразности. Эксплуатационные требования выше к стационарным лестницам, а раскладная конструкция должна быть компактной и надежной, чтобы не травмироваться во время очередного спуска или подъема.

Совет: Делайте чердачную лестницу максимально облегченной, чтобы сэкономить материалы и пространство. Она должны выдерживать не более 1 человека с небольшим грузом, поскольку на чердак не поднимают мебель и тяжелую бытовую технику. Перед тем как сделать лестницу на чердак, подумайте о том, как она будет крепиться наверху и во что упираться внизу.

Подвесные и раскладные лестницы больше подходят для небольшой дачной постройки, а массивные стационарные лестницы - для большого загородного дома. Тип лестницы зависит от места расположения чердачного люка. Если вход на помещение под крышей располагается на узком пространстве, то устанавливают винтовую лестницу. Она не очень удобна, да и габаритные вещи на ней не поднять. Но это бывает единственное возможное решение там, где некуда поставить классическую маршевую лестницу. Например, винтовая лестница на чердак, фото:

По типу конструкции наиболее распространены:

винтовые;
маршевые;
на больцах.

Оптимальный выбор лестниц для чердачных помещений

С недавних пор чердачные и мансардные лестницы выделены в отдельный ряд, и они классифицируются на подвиды:

раздвижные телескопические;
раскладные лестницы ножничного типа;
раздвижные «гармошкой»;
подвесные (канатные, веревочные);
откидные (крепятся вверху).

Нет сложностей при использовании или монтаже каждой разновидности. Самую простую металлическую лестницу на чердак в несколько сложений можно смастерить из 2-3 стремянок. Себестоимость каждой конструкции зависит от материалов и типа самой лестницы.

Складные модели делают из труб и уголка легких сплавов, преимущественно алюминий и нержавейка. Но для этого нужен инструмент (резка по металлу) и надежная фурнитура. С древесиной работать в бытовых условиях намного проще, поэтому большинство лестниц делают деревянными, в классическом исполнении:

опоры;
ступени (проступь);
косоуры;
подступени;
перила;
поручни
кобылки и пр.

Чердачная лестница - вспомогательное приспособление для подъема под крышу, поэтому нет смысла делать ее широкой. Оптимальная ширина - не более 60-70 см, в зависимости от комплекции пользующихся ею людей. А вот шаг между ступеньками должен быть классическим, около 20 см, чтобы не испытывать затруднений при подъеме или спуске с лестницы.

Но самое главное - угол наклона, если это лестничный марш. Любая лестница на чердак, раскладная или винтовая, должна быть с таким наклоном, чтобы было удобно пользоваться - в пределах 75°. Очень крутой спуск невозможен без поручней, иначе сложно будет возвращаться с чердака, особенно если узкие ступеньки. Да, можно сделать и вертикальную лестницу, (приставную, по старинке), но это не очень удобно, да и выносить с чердака вещи будет проблематично.

Внимание: Некоторые узкие ступеньки из металла очень скользкие, особенно когда в холодное время на них выступает конденсат. Этому противодействуют специальные резиновые накладки, которые минимизируют риск падения и травмирования.

Предельный вес, который должна выдерживать лестница на чердак, сделанная своими руками - в пределах 120-150 кг, если ею не будут пользоваться более крупные люди. В готовом изделии, которое остается только закрепить у чердачного люка, все параметры должны быть у казаны в техническом описании. Есть модели, где откидная лестница крепится непосредственно к люку, которая снабжена компактным способом трансформации.

Типы чердачных лестниц и их свойства

Лестницы на чердак или мансарду подводят как с внешней стороны дома, так и изнутри. Уличная лестница не чердак чаще всего делается капитальной - металлической с поручнями. Внутреннее изделие должно занимать немного пространства, быть легким и компактным. Отдают предпочтение винтовым стационарным конструкциям и убираемым из помещения после использования:

переносные;
выдвижные;
раскладные.

1. Стационарная чердачная лестница цельной конструкции - наиболее удобна и безопасна, но предполагает много пространства. Наиболее компактны винтовые модели, которые намного сложнее сделать из-за расчетов клиновидных степеней, закрепленных через равный интервал на столбовой опоре. К тому же их обязательно снабжают спиральными поручнями или делают в виде стеклянной капсулы. Прямая или маршевая лестница тоже должна быть оснащена какими-то опорами - перилами или поручнями. Ширина прямоугольных ступеней делается если не под полную ширину ступни, то хотя ба на 3\4, чтобы было удобно наступать, особенно при спуске.

2. Мобильные или переносные лестницы и стремянки, при всей своей компактности, создают больше предпосылок для падения. Из-за повышенной опасности и неустойчивости они не так востребованы. И важно все сделать для повышения устойчивости и надежности лестницы (нескользкий ровный пол, опорные ограничители). Основное их преимущество - возможность принести и легко разложить, а потом убрать. Такими приспособлениями для подъема под крышу не рекомендуется пользоваться:

больным людям с частыми головокружениями и высоким артериальным давлением;
инвалидам без какой-либо конечности;
престарелым и немощным;
детям.

3. Раскладные. Наиболее компактная - лестница на чердак раскладная, которая крепится наверху и складывается под потолком. Основное требование - она не должна буквально сваливаться на голову, то есть, важна поэтапная и небыстрая трансформация при использовании конструкции из нескольких блоков. Если все сочленения между отрезками раскладной конструкции надежные, то она также надежна, как и цельная. Если она сделана из металла из полой стальной трубки или алюминиевого профиля, то она очень легкая и удобная. Среди других современных приспособлений для подъема на мансарду или чердак они наиболее востребованы. Оптимальный вариант - если лестница-раскладушка трансформируется вдоль стены, на которой есть что-то вроде поручней. Такую разновидность многие мастера делают своими руками.

4. Выдвижная лестница - разновидность раскладной, только ее конструктивные элементы не откидываются, а выдвигаются по направляющей до ограничителей с обеих сторон. Механизм преобразования в чем-то напоминает телескоп. Такую конструкцию делают на шарнирах, и не только из профиля, но и из дерева, но направляющие - тоже из металлического уголка.

5. Наружная лестница на чердак ведет с улицы, и от ее конструктивных особенностей зависит безопасность поднимающихся по ней хозяев дома. Обязательны нескользкие ступени и незамерзающие поручни. Обычно их сооружают из металла из нескольких маршей, идущих вдоль стен дома.

Как сделать раскладную лестницу на чердак собственными силами?

Сделать раскладную лестницу на чердак своими руками не так сложно, как кажется. Например, проще всего сконструировать из фрагментов готовой лестницы или стремянки. Важно сделать правильное сочленение на сгибах, подобрав подходящую фурнитуру. Целесообразно закрепить ее непосредственно на люк или под ним в специальное крепление. Жесткая фиксация у входа на чердак - основное требование.

Все фрагменты раскладной чердачной лестницы складываются как гармошка. На самом длинном отрезке должны крепиться остальные части трансформации, их не должно быть слишком много. В идеале раскладных модулей не должно быть больше 3-5, в зависимости от высоты потолка или расстояния до люка.

Внимание: Следите за тем, как крепятся конструктивные элементы, чтобы не нарушить «гармошку». Но даже если произойдет ошибка, не расстраивайтесь, просто демонтируйте неверное сочленение. Сборку модулей производят на полу, периодически проверяя работу.

Чтобы минимизировать работу по сборке лестницы на чердак, размеры каждого элемента должны быть обозначены в чертежах, с учетом наклона - для удобства подъема. Когда все просчитано и зарисовано, есть вся необходимая фурнитура, то процесс сборки не отнимет много времени и сил. Самое сложное - выбор фурнитуры для трансформации, которая обеспечит легкость применения лестницы.

Совет: Лучше всего, если конструкция будет крепиться наверху у входа, и первый фрагмент равен длине люка. Остальные части могут быть равновеликими, более короткими или длинными, но все пропорции должны гармонично сочетаться.

Алгоритм сборки:

готовую стремянку или длинную лестницу распиливают соответствующим инструментом (по дереву или по металлу);
первый отрезок соединяется с последующим при помощи шарнирного механизма с фиксаторами;
на второй и последующие отрезки крепится шарнирный механизм, но делается это каждый раз с противоположной стороны, чтобы получилась раскладка «гармошкой»;
на нижний сегмент закрепляется нескользкая опора в пол (с резиной или толстой кожей, чтобы не царапать покрытие);
с помощью напарника или помощника конструкцию крепим к люку или входу на чердак, еще раз проверяя, как она должна выглядеть в рабочем состоянии;
крепим защёлку, которая должна фиксировать раскладку у потолка;
если у лестницы-раскладушки нет фиксаторов, предотвращающих внезапное падение при открывании защёлки, полы желательно обить материалом, смягчающим внезапное падение конструкции.

Усовершенствованный вариант - «раскладушка» с дистанционным пультом управления, но электропривод не каждый мастер способе установить самостоятельно. Обычно такая «умная» функция доступна только у готовых изделий.

Удобство пользования лестницей также зависит от шарнирного механизма на пружинах и ограничителях, обеспечивающего плавное раскрывание модулей. И лучше потратиться на более совершенный механизм раскладки, чем каждый раз испытывать неудобства.

Внимание: В любом варианте сочленения частей лестницы, приводя ее в рабочее состояние, важно стоять сбоку от траектории возможной трансформации! И периодически проверяйте надежность крепления к люку или потолку у выхода на чердак, чтобы лестница случайно не обрушилась кому-нибудь на голову!

Самые простые варианты чердачной лестницы

Новичку, неуверенному в своих силах, лучше ограничиться простой конструкцией - закрепить вдоль стены обычную одномаршевую лестницу из легкого металла.

Отличный вариант для молодых и энергичных - сделать откидную канатную лестницу с деревянными ступеньками и отверстиями по бокам на каждой проступи. Они должны нанизываться между узлами каната или толстой бечевки. Для удобства ступени делают не прямоугольными, а треугольными с закругленными краями.

Широкие стороны треугольников крепятся в стороны, узкие - поочередно навстречу. Тогда получится лесенка «утиный шаг», то есть, шагами под правую и левую ногу. Подъем предполагает широкую постановку ног вразвалку, поэтому такое название. Единственное неудобство - спускаться и подниматься лицом к канату (стене) держась за ее боковины.

Если нет места для полноценной лестницы, то используют и готовую винтовую лестницу, которая должна по высоте опоры совпадать с высотой потолка. Детали (клиновидные ступени, опора и поручни) можно заказать в столярной мастерской. Остается собрать конструкцию и надежно закрепить внизу и у входа на чердак.

При сооружении любой лестничной конструкции, важно предусмотреть:

свободный подход для пользования;
место, куда она будут убираться, если лестница мобильная;
поручни или другие опоры для рук при спуске и подъеме (их может и не быть при надежной конструкции);
надежное крепление сверху и нескользкий нижний упор;
стилистическое исполнение или декор.

Наружную лестницу из металла невозможно сделать без помощи профессионального сварщика. Однако часть работ можно сделать своими руками:

выбрать конструкцию по готовым иллюстрациям или чертежам;
рассчитать высоту и ширину лестницы, размеры проступи, количество маршей и лестничных площадок;
выполнить эскиз и чертеж;
сделать нарезку металлических деталей.

Сборку и крепление наружной металлической лестницы поручите специалистам.

Совет: Если пологий марш стационарной лестницы, ведущей на мансарду или чердак, занимает много пространства, продумайте, как использовать эту часть комнаты. В нише делают стеллажи и полки для книг, сувениров и коллекций. Или «живой уголок» с аквариумом, клетками для грызунов и попугаев, им придется обеспечить дополнительную подсветку под лестницей.

Практически во всех загородных домах есть чердаки. Для организации комфортного и безопасного подъема туда, необходимо оборудовать лестницу.

Она может быть выполнена из различных материалов, но наиболее распространены и удобны деревянные лестницы. Рассмотрим подробно их виды, и расскажем, как может быть изготовлена лестница на чердак своими руками из дерева.

Готовое сооружение

Конструкции для подъема на чердак могут быть капитальными и съемными. Их тип зависит от наличия свободного пространства для установки, высоты потолка и частоты использования.

Ведь зачастую чердак используется в качестве подсобного помещения, и нет необходимости в установке сложного архитектурного сооружения. Однако и среди простых конструкций встречаются такие, которые будут гармонично вписываться в интерьер, и не займут много места.

При выборе типа, не нужно думать о возможности перемещения по ней крупногабаритных предметов или одновременном нахождении двух человек, так как обе эти ситуации вряд ли возникнут.

Стационарные типы

Все сооружения по типу крепления к несущему основанию, подразделяются на следующие виды:

На тетивах.

Такие конструкции представляют собой две несущие тетивы, прямой или изогнутой формы, между которыми в пазах расположены ступени.

На тетивах

На косоурах.

Они немного напоминают системы на тетивах, но отличие заключается в том, что в качестве опорной балки служат косоуры. Крепление ступеней к ним осуществляется сверху, таким образом, что они как бы лежат на опорах. Обычно используются один или два косоура.

На косоурах

На больцах.

В данном случае, ступени одной стороной закрепляются штырями к стене, или к вмонтированной в стену несущей балке. Такая система ступеней выглядит очень стильно.

Больцевая

На опорном столбе.

Эта конструкция нашла применение в устройстве винтовых видов. Один, зауженный конец ступени закрепляется на вертикальной несущей опоре, и при правильном расположении, все ступени образовывают винтовой марш. Большой плюс в такой системе состоит в том, что она не занимает много места.

Винтовая

Комбинированные конструкции.

Подобные сооружения могут изготавливаться с применением всех перечисленных типов креплений.

На вертикальной опоре и тетиве

Стационарные типы являются наиболее внешне привлекательными, удобными и безопасными в использовании. Однако для установки капитальных чердачных систем, не всегда можно найти подходящее свободное пространство.

Переносные варианты

Они достаточно неудобны в использовании для межэтажных перемещений:

Приставная. Это простейшее приспособление для подъема и спуска. Его можно использовать в качестве временной, приносить и уносить в любой момент. Приставные подходят для редкого посещения этого помещения. Такое приспособление можно и оставить на месте, однако никакой эстетики интерьеру оно не придаст. К тому же шаткость и неустойчивость создает проблемы с безопасностью пользующегося ею человека.

Приставная

Все сказанное про приставную разновидность, можно повторить и про этот тип — с той лишь разницей, что стремянки немного более удобны и безопасны в применении.

Чаще всего переносными вариантами пользуются, когда доступ на чердак осуществляется с улицы.

Складные типы

Этот тип является очень удобным и функциональным для помещений небольшой площади, и «не страдающих» излишней роскошью. Они компактны, легким движением руки складываются и убираются в люк. Несмотря на кажущуюся примитивность конструкции, выдерживают приличные нагрузки (150-250 кг).

Производители предлагают большой выбор. Они состоят из 3-4-х пролетов и легко подстраиваются под любую высоту потолков. Однако цена этих конструкций довольно приличная.

Изготовление

Если встал вопрос об изготовлении — дерево является самым подходящим для этих целей материалом. Нет необходимости покупать готовую конструкцию, так как довольно просто изготовить самостоятельно.

Процесс производства чердачной лестницы, можно посмотреть на видео в этой статье:

Производство стационарной лестницы на тетивах

Капитальная постройка своими руками: этапы работ. При изготовлении конструкции понадобятся бруски для изготовления тетивы, доски для ступеней, комплект саморезов и анкеров для крепления, лак или краска для финишной обработки.

Инструменты, необходимые для работы:

Инструкция по изготовлению:

Подготавливается чертеж конструкции.
В соответствии с чертежом нарезаются тетивы и ступени.
В тетивах, по заранее подготовленному трафарету выпиливаются пазы для установки ступеней на глубину 15-20 мм. Точность выпиливания пазов и выдерживание геометрии, являются наиболее важной частью всего процесса, так как, в противном случае, ступени будут расшатываться, и лестница быстро придет в негодность.

Все детали шлифуются наждачной бумагой.
Перед сборкой детали обрабатываются антисептиком.
Пазы промазываются клеем. Устанавливаются ступени. Для большей надежности с внешней стороны они фиксируются с помощью саморезов. Шляпки правильнее утопить и зашпаклевать.
При необходимости можно установить балясины и перила.
Финишная обработка лакокрасочными материалами.
Сооружение крепится анкерами к опорам.

В результате получаем простую, но надежную и безопасную систему.

Вариант на тетивах

Производство

Требования к складным конструкциям:

ширина ступеней — 65-110 мм;
количество ступеней — не более 15;
расстояние между ступенями- 16-20 см;
толщина ступеней — 18-22 мм;
высота — не более 3,5 м;
грузоподъемность — не менее 150 кг;
угол наклона — 60-75 градусов.

Рассмотрим, как своими руками изготовить:

Важно! При производстве конструкции, а особенно при ее установке, обязательно понадобится помощник.

Создается чертеж.
Подготавливаются детали. Все места срезов тщательно зачищаются.
Изготавливается рама люка. Стандартный размер люка 120х60 или 120х70, однако, вы его можете сделать в соответствии с имеющимся проемом.
При помощи болтов и металлических вставок, рама устанавливается в проем.
Крышку люка можно сделать из 2-х листов фанеры толщиной 10 мм, проложив между ними полиэтилен для пароизоляции. Можно использовать мебельный щит. К крышке монтируем ручку.
Крышка навешивается на раму.

На подготовленных тетивах (с внутренней стороны), которые будут использоваться в качестве опор, делаются пазы (глубиной около 5 мм) для установки ступенек.
Концы опорных балок отпиливаются таким образом, чтобы они устойчиво размещались на полу. Лучше всего установить пластиковые наконечники.
Для простоты можно использовать конструкцию, распиленную на 3 фрагмента.
Саморезами перекладины закрепляются в разах между тетивами. Для прочности рекомендуем дополнительно на места стыковки наносить клей.

Части соединяются между собой при помощи петель.

Конструкция из секций, уголками прикрепляется к крышке (как на фото).

Устанавливается задвижка.
Для более удобного открывания дверцы, рекомендуем установить рычажно-пружинный механизм.
Вся система обрабатывается защитным составом.

Важно! Перед тем, как закрепить систему к люку, проверьте, все ли элементы функционируют должным образом.

В результате получилась конструкция, которая обеспечит безопасный доступ на чердак, и не будет занимать место в доме.

Мы рассмотрели, какие бывают лестницы чердачные деревянные, их типы, варианты использования. Дали советы по изготовлению удобной и функциональной лестницы своими руками. Теперь — дело за вами!

В каждом доме есть потребность в дополнительной площади. Когда все комнаты функционально заняты, владелец жилища начинает искать свободное пространство за их пределами. Вот тут-то очень кстати окажется складная лестница на чердак. Она позволит на оборудовать мастерскую, детскую комнату, поставить там биллиардный стол, барную стойку. Озабоченный этой идеей, хозяин начинает задумываться, купить ли лестничную конструкцию в готовом виде или сделать ее самому.

Пример складной лестницы из метала на чердак

Но прежде он должен ознакомиться с различными ее вариантами, чтобы выбрать подходящий.

В зависимости от места установления чердачные входы бывают внутренними и наружными. Складная чердачная лестница снаружи, как правило, не устанавливается. А стационарная конструкция, установленная снаружи, не совсем комфортна зимой, зато она не занимает ни одного метра полезной жилой площади; еще один вариант - утепленная.

Чтобы металлические детали не подвергалась разрушительному воздействию атмосферных осадков, их чаще всего делают из оцинкованного металла или окрашивают специальной краской.

Чердачные лестницы изготавливают из дерева и металла. Оба варианта - достаточно прочные устройства. Однако они могут скрипеть или громыхать, хотя не для всех эти звуки являются раздражающим фактором. К тому же их можно устранить или хотя бы приглушить, если использовать различные половички или противоскользящие накладки. Дерево и металл зачастую комбинируют, чтобы получить очень привлекательные многоступенчатые конструкции.

Стационарная

Монолитное сооружение со ступеньками, как правило, из дерева, с поручнями и перилами устанавливают на . При активной повседневной эксплуатации чердачного помещения оно дополняется дверью. Без нее не обойтись тогда, когда оборудуется как комфортабельное помещение в доме в качестве или взрослых, комнаты отдыха, мастерской, которую приходится посещать ежедневно.

Вариант устройства стационарной деревянной лестницы на чердак

Для стационарного устройства иногда отводят отдельную территорию - лестничную клетку.

Складные чердачные лестницы

Их также можно купить или смастерить своими руками. Устанавливаются в помещениях с ограниченным пространством, когда невозможно соорудить монолитную лестничную конструкцию. Складные чердачные лестницы имеют несколько разновидностей, но все они не громоздкие, а легкие, но вес не ограничивает прочности, потому что для изготовления используют дерево твердых пород и алюминий.

Ножничная

Такая выдвижная конструкция прикрепляется к крышке люка, а раскладывается до самого пола по принципу трамвайного токосъемника или гармошки. Такая конструкция - только металлическая, поэтому со временем без должной смазки начинает скрипеть. Используется в частном жилище при неинтенсивной эксплуатации чердака.

Схема работы ножничной лестницы на чердак

Грузоподъемность небольшая, но вес взрослого человека выдерживает надежно.

Телескопическая

Лестницу из нескольких секций, которые пакуются одна в другую, называют телескопической. Обычно ее делают из алюминия, поэтому она легкая и прочная. Но такие складные лестницы на чердак большой популярностью у потребителей не пользуются. Чаще они применяются на строительных работах в виде стремянок. В упакованном виде так компактны, что размеры позволяют перевозить их в багажнике легкового автомобиля.

Откидная

Это одна из разновидностей складных лестничных устройств, состоящих обычно из двух секций. Первая жестко прикреплена к основанию люка. Снизу к ней присоединена вторая специальными шарнирами, позволяющими складываться вперед.

Чертёж с размерами откидной лестницы

Когда в ней нет необходимости, а вход на чердак закрыт, то откидная конструкция находится в чердачном помещении. Если его открыть, она откидывается и опускается на пол.

Выдвижная

При недостатке пространства устанавливается выдвижная лестница на чердак. Она может быть из дерева или металла. Выдвигается из люка, который открывается вручную или с помощью электропривода.

Основные требования к такой конструкции - компактность, прочность, небольшой вес. Чтобы добиться этого, при изготовлении сочетают прочное дерево и легкий металл.

Винтовая

Она требует большего пространства, чем складные устройства. Может быть с перилами или без них. Выглядит очень легкой, независимо от того, деревянная она или сделана из металла. Оригинальная конструкция, но подъемы и спуски затруднительны, а иногда и рискованны, особенно для обитателей дома преклонного возраста.

Используются такие чердачные лестницы в домах, в которых эксплуатация чердака не так интенсивна. Они могут быть устроены так, что все ступеньки прикреплены к столбу, который находится в центре системы. Есть и такие лестничные спирали, у которых ступени удерживаются изогнутыми несущими балками-тетивами.

Раскладные и можно без особых проблем купить в магазине стройматериалов, где продаются сосновые, дубовые, а также металлические, изготовленные обычно из алюминия. Самое дешевое изделие из сосны, но по прочности не уступает другим материалам.

Не следует забывать, что купленная в готовом виде лестничная установка нуждается в правильном уходе, который включает обработку деревянных поверхностей противопожарной пропиткой, покрытие лаком или краской.

Металлические детали, шарниры, ролики необходимо смазывать машинным маслом.

Но на рынке не всегда можно найти подходящее лестничное сооружение. Тогда наилучший вариант - чердачная лестница своими руками, которую можно сделать в соответствии с собственными пожеланиями и вкусами. Как это сделать? Сегодня во Всемирной паутине нет недостатка соответствующей информации. Нужно лишь желание, необходимые материалы, инструменты и творческий энтузиазм.

Основные требования

Чердачная лестница - это зона риска, поэтому она должна соответствовать следующим требованиям:

Детали лестницы

Домашний мастер, принявший решение самостоятельно соорудить лестничную конструкцию, должен ознакомиться с ее составными частями.

Элементы конструкции лестницы на мансардный этаж

Тогда он будет лучше разбираться в вопросе, как сделать лестницу на чердак наилучшим образом.
Любая чердачная лестница состоит из деталей, названия некоторых, возможно, не были ранее известны домашнему умельцу. Неплохо бы получить чертеж, на котором они изображены и подписаны.

К ним следует отнести:

Балки, которые называют тетивами и косоурами;
Перила, поручни безопасности;
Грани ступеней, также имеющие свое название: горизонтальная - проступь, а вертикальная - подступень;
Лестничный марш.

Косоур

Это прочная балка, в которой делаются вырезы для крепления ступенек сверху, так, чтобы их торцы были видны сбоку. Бывают лестничные сооружения, у которых она - одна посередине, и к ней горизонтально прикреплены деревянные дощечки. Но чаще установка чердачной лестницы для большей прочности производится на двух косоурах.

Тогда, даже визуально вся конструкция выглядит прочной, способной выдержать большие нагрузки. Металлическая опора зачастую изготавливается не прямой, а ступенчатой формы. Сделать ее в домашних условиях весьма проблематично, проще купить в готовом виде.

Тетива

Так называют несущую наклонную балку, и отличается от косоурной тем, что скрывает торцы, а ступени крепятся к ней при помощи специальных пазов. Поэтому их обязательно должно быть две - по обе стороны лестничного сооружения. Без этих балок не обходится даже раскладная лестница на чердак, если она сделана из дерева.

С ними стационарная конструкция выглядит массивно, добротно, в то время как на косоурах она кажется визуально легкой и просторной.

Перила и поручни

Следует разобраться, есть ли разница между этими понятиями. Перила - ограждение по внешней стороне лестничного марша. Сверху они соединяются поручнями - это составная часть ограды, о которую опираются руками. В комплексе они обеспечивают безопасность передвижения. Эти элементы могут быть металлическими, деревянными, даже стеклянными. Они очень привлекательно смотрятся, если выполнены из нержавейки: не требуются средства защиты, тем более покраска, а срок эксплуатации практически неограничен. Но не каждый потребитель решится их купить из-за высокой цены.

Вариант устройства перил лестницы на чердачных этаж

Перила нужны добротные, надежные. Если чердачная лестница с люком, то они должны заканчиваться у самого его основания и не мешать функционированию его крышки.
К поручням также предъявляются некоторые обязательные требования:

Ширина должна позволять человеку обхватить их рукой, чтобы крепче держаться;
Высота - на уровне пояса взрослого человека, не ниже;
Во избежание травм не должно быть острых углов на их окончаниях;
По внешнему виду должны составлять со всей лестницей единый, гармоничный ансамбль, украшающий дом.

Подступени и проступи

Вертикальная часть каждой приступки - подступень. Она закрывает пространство между соседними ступеньками, а также является для них дополнительной опорой. Такие ступени называются закрытыми, а открытыми будут те, которые состоят только из одних горизонтальных дощечек для ног - так называемых проступей. Этими деталями оснащают также складные лестницы на чердак.

Лестничный марш

Это элемент, который соединяет все составные части в единую конструкцию. Имеет максимум 18 ступеней, закрепленных на несущих балках - тетиве или косоуре. Бывают одномаршевые стационарные системы без поворотов от пола до входа на чердак и многомаршевые с несколькими пролетами. Они должны соответствовать тем же требованиям, которые предъявляются ко всем лестничным деталям: прочность, удобство, безопасность.
