Лестницы на мансарду в каркасном доме. Мансардные лестницы. Выбор типа изделия – что необходимо учитывать

Опытные строители и архитекторы рекомендуют при строительстве частного дома не упускать возможность максимально полно использовать в нем пространство. Существует экономичный и простой способ увеличить жилую площадь в небольшом доме – оборудовать жилую мансарду.

Мансардой называют помещение, оборудованное под крышей, которое используется для постоянного проживания. Чтобы попасть с первого этажа на мансарду, необходима лестница, которая часто становится самым сложным техническим вопросом при оборудовании чердака. В этой статье мы расскажем, какие бывают варианты лестниц на мансарду, а также как их можно компактно разместить даже при тотальном дефиците свободного пространства.

Мансарда – жилое помещение, которое оборудуется в подкровельном пространстве дома. Это наиболее экономичный способ увеличить полезную площадь жилища, который лишь немного увеличивает нагрузку на фундамент постройки.

Чтобы оборудовать мансарду, необходимо предусмотреть специальную мансардную крышу, уклон скатов которой рассчитан таким образом, чтобы сделать потолок максимально высоким, а элементы стропильного каркаса сдвинуты в стороны, чтобы освободить центральную часть помещения. Особенностями мансарды являются:

1. Наличие естественного освещения . Для того, чтобы помещение, оборудованное под крышей дома, могло считаться жилым, оно должно иметь естественное освещение в виде мансардных или фронтонных окон. Самыми удобными считаются вертикальные окна, так как они позволяют использовать естественное освещение большую часть светового дня.
2. Большая высота потолка . Для комфортного пребывания человека в мансарде высота потолков должна быть не ниже 2-2,2 метра. В тех частях чердака, где высота меньше, обычно оборудуют места хранения, устанавливают мебель, на которой нужно сидеть или лежать.
3. Наличие вентиляции . Чтобы под кровлей не создавался парниковый эффект лучше оборудовать мансарду вентиляционной системой. Самый удобный вариант – проточная принудительная вентиляция. Она обеспечивает приток свежего воздуха, удаляет водные пары.

Обратите внимание! Чтобы осуществлять подъем на этаж с выполняется монтаж мансардной лестницы. Причем при постоянной эксплуатации подкровельного помещения намного удобнее пользоваться стационарными, а не складными моделями, а стационарными, которые более безопасные и надежные.

Требования к мансардной лесенке

Лестницы на мансарду в частном – обязательный элемент, который необходим, если вы хотите использовать подкровельное помещение в качестве жилого. Любой владелец дома озабочен выбором наиболее приемлемой из конструкций лестниц, которая не отразится на полезной площади помещения, но при этом будет безопасной и удобной.

Лестница на мансарду должна соответствовать следующим требованиям:

• Прочность . Лестница для мансарды должна обладать высокой прочностью, ее конструкцию рассчитывают таким образом, чтобы она могла выдерживать вес минимум трех человек среднего веса с небольшим запасом.
• Удобство . При эксплуатации лестницы очень важно удобство всей конструкции – ее крутизна, ширина, расстояние между ступенями. Марши должны быть просторными, чтобы по ней можно было перемещать мебель или крупногабаритные предметы.
• Компактность . Места для установки лестниц в частном доме ограничены по площади, поэтому конструкция должна быть очень компактная, не занимающая жилое пространство.
• Легкость . При выборе лестницы учитывается вес материала для изготовления элементов, чтобы она не сильно увеличивала нагрузку на фундамент постройки. Деревянные лестницы на мансарду достаточно легкие, но они менее прочные, чем металлические.
• Безопасность . Отличительная черта безопасной лестницы – перила, которые устанавливаются по всей ее длине, они предотвращают случайные падения с высоты во время эксплуатации конструкции.
• Эстетичный внешний вид . Лестница должна гармонично вписаться в стили интерьера дома.

Важно! Чтобы выполнить изготовление мансардной лестницы необходимо произвести расчеты нагрузки, которой будет она подвергаться во время эксплуатации, при этом нужно учитывать высоту проема, оптимальный угол наклона лестницы при прохождении мансардного перекрытия, наличие свободного места для установки конструкции.

Параметры

Многие домовладельцы задаются вопросом, как сделать лестницу на мансарду. Проблему оборудования мансардного этажа индивидуально решить намного проще. Только учитывая геометрию пространства, наличие свободного места и высоту потолков, можно так подобрать все элементы конструкции, что они будут органично смотреться в интерьере.

Дизайн при выборе лестницы важен, но гораздо важнее ее основные параметры:

1. Угол наклона . Согласно данным многолетних исследований и опыта строителей, для человека лестницы с углом наклона 30-45 градусов являются самыми комфортными. Однако, уменьшение крутизны конструкции может привести к увеличению ее размера, что не всегда рационально с точки зрения использования свободного пространства.
2. Высота ступеней . Этот параметр конструкции является не менее важным, чем ее крутизна. Оптимальное значение этого параметра составляет 14-21 см. Если высота ступеней больше, то пользоваться ей тяжелей, особенно пожилым членам семьи или детям.
3. Ширина поступи . Когда проектируется лестница на мансарду, размеры ее поступи не должны быть меньше 20 см.
4. Ширина лестницы . Лестница на мансарду своими руками – задача вполне реальная, однако, при проектировании нельзя забывать, что ее оптимальная ширина составляет 120 см.
5. Высота перил . Во время работы нужно учитывать, что минимальная высота ограждения лестницы составляет 90 см, а расстояние между балясинами должно быть не более 18 см.

Помните! Многие начинающие мастера задаются вопросом какие материалы использовать и как сделать лестницу своими руками. Чтобы выдержать все параметры конструкции в оптимальном диапазоне и соблюсти все нормы безопасности, перед тем как построить ступени на мансарду, мы обязательно делаем чертеж, определяем необходимое количество косоуров согласно расчета требуемой несущей способности.

Виды по конфигурации

Лестница на мансарду своими руками – задача сложная, но выполнимая. Особенно теперь, когда в строительных магазинах продаются все необходимые комплектующие, из которых, как из конструктора, можно собрать лесенку необходимой конфигурации.

Для начала стоит определиться, что существует внутренняя или наружная лестница на мансарду. Плюсы первого варианта очевидны: внутренней конструкцией удобно и комфортно пользоваться в любое время года.

Наружное размещение используют только при неимении внутри дома свободного места. По остальным признакам мансардные лестницы делятся на следующие типы:

Обратите внимание! Если вы оборудуете мансарду для регулярного использования или проживания, не устанавливайте складные, приставные или выдвижные модели лестниц, все они являются лишь временным решением проблемы, неудобным и небезопасным.

Виды по материалу

Опытные мастера знают, что изготовить лестницу можно практически из любого материала. Однако, выбор повлияет на несущую способность, вес и эстетичность конструкции. К примеру, деревянные лесенки более легкие и недорогие, а металлические – более прочные и долговечные.

Поэтому при изготовлении мансардной лестницы своими руками, часто приходится искать компромисс. По материалу, использованному для изготовления лестницы, их разделяют на следующие типы:

Важно! Бетонные ступеначатые конструкции практически никогда не используются в качестве мансардных, так как они изготовляются только типовых размеров, а также очень много весят и непривлекательно выглядят.

Видео-инструкция

Простой способ увеличить жилую площадь небольшого загородного дома – организовать мансарду в чердачном помещении. Чтобы довести условия проживания на чердаке до нормальных, надо провести ряд строительных операций, где немаловажной является организация безопасного перемещения с первого этажа дома на мансарду. В этой статье будем рассказывать о лестницах на мансарду: какие виды используют, из каких материалов сооружают, какие требование к лестничным конструкциям предъявляются СНиПами, а также несколько технологий их возведения. Информация будет полезна всем тем, кто задумался над сооружением мансарды в частном доме.

Источник legkovmeste.ru

Виды мансардных лестниц, их преимущества и недостатки

Начнем с того, что сами по себе лестницы на мансарду могут устанавливаться как внутри дома, так снаружи. Второй вариант используется редко, только в том случае, если площадь комнат первого этажа не позволяет установить лестничную конструкцию. Эксплуатировать такие лестницы зимой или в дождь опасно, поэтому их закрывают козырьками или навесами разной формы и размеров. Хотя и не всегда. На фото ниже показан пример такой конструкции из дерева.

Источник pinterest.com

В основном же лестничные конструкции на мансарду устанавливают внутри дома. Чисто конструктивно выбирают три их разновидности: маршевые, винтовые или складные. О каждой из них и будет рассказывать.

Онлайн калькулятор лестницы

Чтобы узнать примерную стоимость лестниц различных типов, воспользуйтесь следующим калькулятором :

Маршевые лестницы на мансарду

Это самый простой вариант в конструктивном исполнении. Такие лестницы очень удобны в плане перемещения по ним. Но к ним предъявляется одно очень важное требование – угол наклона не должен превышать 45°, но, как говорят специалисты, лучше не более 40°. Поэтому не всегда данная разновидность возможна, особенно в небольших помещениях. Потому что у маршевых лестниц большая проекция на плоскость напольного основания. По сути, они занимает много места.

Различают маршевые конструкции по количеству маршей: с одним, с двумя с разворотом на 90°, с двумя с разворотом на 180° и промежуточной площадкой. В последнем варианте площадку можно заменить забежными ступенями. Чтобы вы поняли, о чем идет речь, на фото ниже показана такая конструкция.

Источник wtnasos.ru

Рассмотрим каждый вариант маршевых моделей по отдельности.

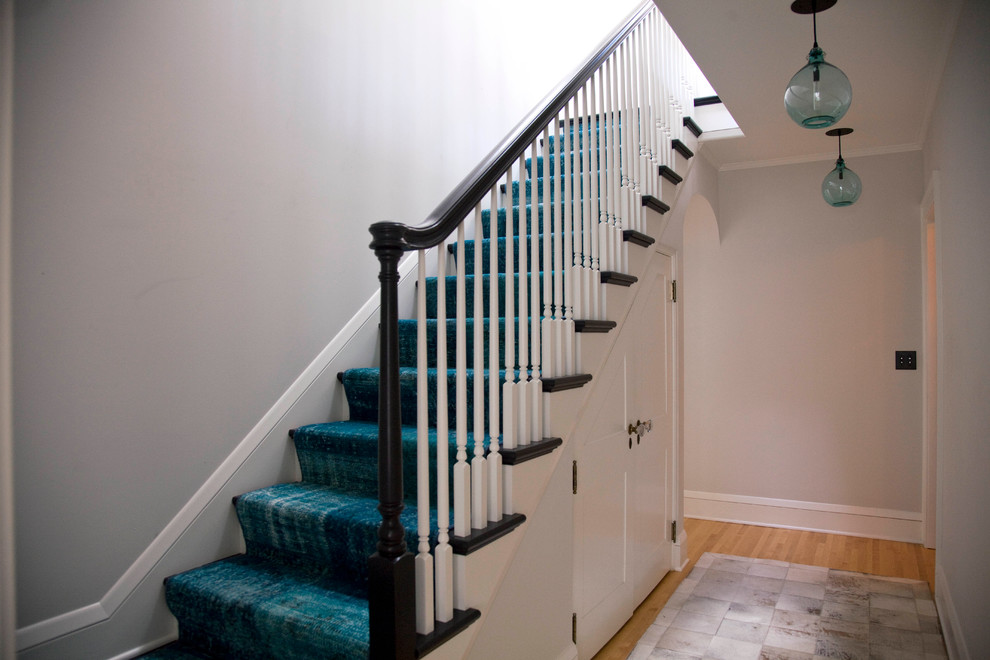

Одномаршевые

Это самая простая конструкция, прямолинейная без разворотов и поворотов. Назвать ее компактной лестницей на мансарду нельзя, слишком много места она занимает с учетом наклона не больше 40°. Если помещение, через которое организуется переход на мансарду, обладает приличными габаритами, то эту разновидность можно установить. В небольших частных домах ее не устанавливают.

Преимуществ же у одномаршевой конструкции немало:

минимум материалов , из которых она изготавливается;

соответственно и невысокая цена изделия;

простота установки и сборки;

если грамотно установить около стены, то и места она будет занимать немного ;

можно организовать под лестницей места хранения для домовой утвари или зону отдыха, как показано на фото ниже.

Источник m.2gis.ru

Монтаж одномаршевой лестницы – процесс несложный. Если она небольших габаритов, то в дом ее доставляют в готовом виде. Изготавливают такие конструкции на заказ, главное – точно провести замер габаритов зоны, куда лестница будет устанавливаться. А это высота потолка в доме, угол наклона конструкции, ее ширина и высота перил.

Нередко мастера с собой привозят только пиломатериал, а изготовлением занимаются по месту. В этом случае все размерные параметры вымеряются в доме и тут же переносятся на доски и брусы. Надо отдать должное, что первый вариант проще. Готовое изделие надо просто установить в потолочный проем и закрепить к полу первого и мансардного этажа. Если лестница располагается у стены, то и к этой плоскости тоже.

Обратите внимание на фото ниже, где показано, как легко собирается простая одномаршевая лестница.

Устанавливают два бруса, соединяющие между собой пол мансарды и нижнего этажа дома.

На их внутренние плоскости устанавливают и крепят саморезами бруски сечением 50х50 мм.

На бруски монтируют доски , выполняющие функции ступенек.

После чего производят монтаж перил ограждения.

Источник olestnicah.ru

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Двухмаршевые

Когда стоит задача сделать лестницу на мансарду в небольшом доме, то чаще выбирают двухмаршевую конструкцию или винтовую. В этом разделе рассматриваем первую модель. Они могут быть двух вариантов исполнения: с разворотом на 90 и 180°. Нельзя сказать, что какой-то из двух вариантов предпочтительнее. Все зависит от того, какой высоты потолок в доме, и сколько места в комнате под сооружение лестницы выделяется. Второй вариант занимает места меньше.

Давайте рассмотрим, как собирают мастера лестницу с разворотом в 90°.

Сначала на стены наносится разметка промежуточной площадки. То есть ее высота расположения, ширина и длина. Два последних параметра могут быть одинаковыми.

По нанесенным меткам сооружается площадка , под которую обязательно устанавливается четыре стойки опоры из бруса с минимальным сечением 100х100 мм. Стойки крепятся к полу, а которые стоят у стены дополнительно и к ее плоскости.

Опоры обвязываются досками толщиною 50 мм или брусами 100х100 мм.

Полученную конструкцию поверх закрывают досками толщиною 30-40 мм, можно использовать фанеру, плиты ОСП или ДСП.

Источник olestnicah.ru

Площадка готова, теперь к ней от пола нижнего этажа устанавливается одномаршевая лестница, которая своими верхними концами будет упираться в подготовленную площадку. К ней она и будет крепиться. Технология монтажа одномаршевой конструкции описана выше.

Теперь от промежуточной площадки в сторону входа на мансарду устанавливается еще одна одномаршевая лестничная конструкция. Только прокладывается она вдоль соседней стены, к ней же дополнительно и крепится.

Видео описание

В видео показано, как собирается двухмаршевая лестница на мансарду с поворотом в 90°:

Двухмаршевая конструкция с поворотом на 180° – сооружение более сложное, хотя состоит из двух маршей, как и предыдущий вариант. Просто они укладываются относительно друг друга в противоположенные стороны. Часто устанавливают такие лестницы в мансарду в маленьком помещении, которое не является жилым. К примеру, это может быть коридор, веранда и прочее.

Суть всей конструкции заключается в том, что промежуточную площадку делают более широкой, чтобы на ней с одной стороны поместилось сразу два марша: нижний и верхний. А так как минимальная ширина маршевой конструкции – 80 см, соответственно и ширина площадки должна быть не меньше 160 см. Именно от этой величины и надо отталкиваться, сооружая лестницу этого типа.

Что касается самого сборочного процесса, то он ничем от предыдущего не отличается. То есть сначала собирают промежуточную площадку, затем на нее с нижнего этажа дома устанавливают нижний марш, после чего верхний. Обе части лестницы можно собрать в цеху, а уже готовые монтировать, можно собирать их по месту.

Источник ottochento.com

Необходимо отметить, что сегодня все чаще от лестниц, соединяющих собой мансарду, с промежуточной площадкой отказываются. Предпочтение отдают моделям с забежными ступенями. Они проще в монтаже и дешевле по расходу материалов. Не будем описывать, как изготавливается такая конструкция. Посмотрите видео, где все это хорошо видно.

Видео описание

В видео показано, как просто собирают готовую двухмаршевую лестницу с забежными ступенями:

Хотелось бы добавить, что сегодня большой популярностью пользуются так называемые модульные лестницы. Собираются они модулями, изготовленными из металлических труб. Части конструкции подбираются по размерам. Они легко соединяются между собой раструбным способом и закрепляются болтами, что уже гарантирует высокую надежность крепления. А вот ступени изготавливаются из прочной древесины. Получается своеобразный симбиоз металла и дерева, что всегда выглядит презентабельно. Окрашивают металл чаще в черный цвет, но здесь производители предлагают разные варианты.

Источник olestnicah.ru

Винтовые

Это самые оригинальные и необычные лестницы, с помощью которых можно подняться на мансарду. Основное их преимущество – компактность. Они помещаются практически в любые помещения.

Конструктивная их особенность – столб стойка, на которую крепятся по винтовой восходящей линии ступени. При этом форма последних может быть разной: от классической прямоугольной до оригинальной скругленной.

Такую конструкцию можно установить в углу или у стены помещения, и она не будет мешать. При этом пространство вокруг лестницы можно обыграть по-разному.

Сегодня производители предлагают разные варианты сборки винтовых лестниц на мансарду. Но все чаще потребители выбирают модульные конструкции. Состоят они из отрезков труб, на которые приварены опорные элементы. Последние уже собой представляют металлические ступеньки. Они впоследствии будут отделываться (покрываться) ступеньками из дерева. Между собой модули собираются раструбным способом с последующим креплением болтами.

Источник lestnitsygid.ru

Складные

Что можно сказать о складных лестницах на мансарду. В России они не прижились. Используют их тоже, но не так часто. Все-таки наши соотечественники привыкли к монументальному строительству. Западный подход к жилищу они не приемлют.

Чисто конструктивно эти лестницы состоят из нескольких частей, которые соединены между собой шарнирами. Поэтому они легко складываются к потолку или, вообще, убираются в мансардное помещение. Такие конструкции называют чердачными и относятся они к категории приставных лестниц. Сегодня производители предлагают их огромный ассортимент. Их можно выбрать по длине и количеству секций, по конструктивному исполнению, а также по типу сырьевого материала: металл или дерево.

Источник metasold.com

Вот некоторые достоинства лестниц этого типа:

Максимальная компактность .

При необходимости их можно убрать (сложить), и в нижней комнате они не будут мешать.

Производители делают все, чтобы лестницы-трансформеры обладали максимальной безопасностью . Ведь очень часто в мансардных помещениях организуют детские комнаты, а значит, по лестницам будут в основном перемещаться дети.

Разложить устройство или сложить его не представляет больших сложностей. Требуется всего несколько манипуляций .

Небольшой удельный вес – тоже большой плюс.

Приемлемая цена в сравнении с другими разновидностями.

Добавим, что в конструктивном исполнении складные лестницы делятся на такие разновидности:

складывающиеся в виде гармошки ;

телескопического типа;

откидные – не самый популярный вид, потому что собой этот вариант напоминает одномаршевую лестницу с большим углом наклона.

Источник econet.ru

Заключение

В независимости от того, где будет устанавливаться лестница на мансарду: с веранды, коридора или жилой комнаты, рекомендуется сделать ее красивой. Ее внешний вид должен вписываться в дизайн интерьера комнаты. Она не должна сильно выделяться, но подчеркивать внутреннее убранство должна обязательно. Поэтому, выбирая вариант, предложенный в этой статье, рекомендуем согласовать его с дизайнером, которому Вы доверили организовать интерьер дома.

Если в вашем доме есть мансарда, её можно превратить в уютное и функциональное помещение для отдыха или работы. Это избавит вас от необходимости возведения дополнительных пристроек и этажей. Первостепенным этапом при обустройстве мансарды является установка лестницы, благодаря которой можно легко и безопасно забраться на чердачное помещение. Мы расскажем о разновидностях мансардных лестниц, какому материалу отдать предпочтение и можно ли выполнить монтаж конструкции собственноручно.

Конструкция мансардных лестниц

Исходя из того, сколько свободного места имеется в вашем доме под установку конструкции, можно выбрать абсолютно разные изделия. Рассмотрим все ныне существующие типы мансардных лестниц:

• «Утиный шаг». Ступеньки, имеющие вырезы с одного края, устанавливаются через одну.
• Выдвижная с люком. Применяется в случае ограниченного пространства. Лестница поднимается наверх и вход на мансарду закрывается люком.
• Винтовая. Отличный вариант для подъёма на чердак при нехватке свободного пространства. Конструкция представляет собой опорную ось с закреплёнными по спирали ступеньками.
• Прямая лестница с одной центральной балкой. Ступени крепятся по центру к опорной балке.
• Прямая одномаршевая. Самый распространённый вариант лестницы, несмотря на то, что занимает много места.
• Поворотная двухмаршевая. Разновидность одномаршевой лестницы, имеющая дополнительный поворот в целях экономии пространства.

Разновидности на фото

Поворотная двухмаршевая лестница используется в помещениях с малой площадью Прямая одномаршевая лестница имеет высокую прочность и проста в изготовлении Прямая лестница с одной несущей балкой - самая простая конструкция Винтовая лестница выглядит эстетично и занимает немного места
Выдвижная лестница по ненадобности убирается на мансарду Лестница «Утиный шаг» является удобной благодаря вырезам в ступенбках

Как видите, вариаций этого изделия предостаточно. Впрочем, владельцы частных домов зачастую отдают предпочтение простым маршевым конструкциям. В качестве опоры в них могут выступать косоуры, больцы или хребтовая конструкция. В дачных домах обычно устанавливают лестницы на косоурах, так как они считаются наиболее долговечными и прочными. В качестве примера рассмотрим устройство прямой лестницы, возводимой параллельно стене. К тому же, конструкция относительно проста в изготовлении и выполнить монтаж такого изделия сможет любой хозяин, обладающий базовыми техническими знаниями и строительными навыками.

Важно: Приобретение готовой лестницы не всегда оправдано, ведь внутренние размеры частных домов зачастую разнятся. Поэтому работа по месту в этом случае – самое правильное решение. Так вы сможете учесть любые отклонения и исправить неточности.

Прежде чем перейти к рабочему процессу, желательно ознакомиться со всеми терминами, которые используются при монтаже лестниц.

Конструктивные элементы лестницы на мансарду

Косоур – опорный элемент конструкции, которая представляет собой крепкую балку (металлическую или деревянную) со специальными зубьями под ступени. Чаще всего маршевые лестницы имеют два косоура. Но в случае возведения большой конструкции, ширина которой превышает 1,2 м, следует устанавливать третью (центральную) балку.

Важно: Минимальная толщина косоура, изготовленного из бруса, должна составлять 50 мм, а ширина – 250 мм. Это обеспечит достаточную прочность всей конструкции.

Проступь – горизонтальная поверхность ступеньки, то есть место, на которое вы становитесь. Изготавливают этот элемент конструкции зачастую из досок толщиной 25–50 мм. При этом, чем больше ширина ступенек, точнее, расстояние между косоурами, тем крепче доски нужно использовать. Проступь не должна деформироваться под весом человека. Все ступени имеют небольшой выступ, нависающий над нижерасположенной проступью. Его величина должна быть в пределах от 20 до 40 мм. Верхнюю грань ступеней обрабатывают шлифмашиной, дабы предотвратить появление сколов.

Подступёнок – это расстояние между соседними ступенями по вертикали. В деревянных лестницах его часто закрывают каким-нибудь лёгким материалом, например, фанерой толщиной до 15 мм. Впрочем, можно и не закрывать зазор. В последнем случае вы сократите время установки лестницы, расход материала, а также значительно упросите процесс мытья и чистки лестничных пролётов.

Выбор материала и подготовка инструментов

Так как мы делаем лестницу на косоурах своими руками, в качестве материала мы будем использовать дерево. Конструкции из металла тоже хороши, ведь обладают высокой прочностью и имеют привлекательный внешний вид. Но для воплощения в жизнь такого проекта потребуется сварочный аппарат и умение с ним работать. Для постройки деревянных лестниц отлично подходят хвойные и лиственные породы. Так, из хвойных деревьев чаще всего используются:

• Самый предпочтительный вариант – лиственница или кедр. Эти породы имеют шикарный внешний вид, просты в обработке и мало подвержены гниению.
• Ель. Тоже хороший пиломатериал, но имеет много сучков. Поэтому требует дополнительной обработки поверхности.
• Сосна – наиболее бюджетный вариант. При этом главное его достоинство – лёгкость обработки.

Что касается лиственных пород деревьев, то здесь лидером является дуб, затем идут бук и ясень.

Полезный совет: Перед покупкой пиломатериала проверьте, чтобы на нём не было повреждений (трещин, сколов, изгибов). Также не стоит приобретать древесину, поражённую насекомыми точильщиками.

Помимо древесных брусьев, для постройки лестницы понадобятся такие расходные материалы, как лак, краска и шурупы. И, конечно, для работы вам будут нужны следующие инструменты:

• ножовка по дереву или дисковая пила;
• электролобзик;
• строительный уровень;
• металлический уголок;
• карандаш;
• дрель;
• шлифовальная машинка либо наждачная бумага;
• столярный клей;
• кисточки для покраски.

Перед тем как начать сборку лестницы на мансарду своими руками, нужно изучить особенности установки конструкции и выполнить грамотный расчёт.

Правила монтажа

Зависимость размера ступенек от угла наклона лестницы

Ключевым моментом при возведении конструкции является соблюдение угла наклона. Если последний менее 20°, то такая лестница будет больше похожа на пандус. При угле конструкции свыше 50°, вы сможете спускаться по ней только спиной вперёд. Правильным считается наклон в 30°–38°. Но для мансарды обычно его увеличивают до 45°. Размеры ступенек и подступёнка определяются в зависимости именно от угла наклона лестницы. Так, чем угол наклона меньше, тем проступь глубже, и подступёнок меньше; чем угол наклона круче, тем расстояние между ступеньками больше, а их глубина — меньше. При этом существуют некие ограничения:

• максимальная и минимальная высота ступеньки – 20 см и 12 см, соответственно;
• наибольшая и наименьшая глубина- 38 см и 30 см, соответственно;

Можно заметить, что если сложить крайние размеры проступи и подступёнка, то мы получим 50 см. Эту величину разрешено немного уменьшить – до 45 см. К примеру, в большинстве многоэтажных зданий глубина ступени на бетонных лестничных маршах составляет порядка 32 см, тогда как высота – 17 см.

Также существуют специальные расчётные формулы и диаграммы, по которым можно определить идеальное соотношение этих размеров. Однако эти методы используют лишь при типовом проектировании. Ввиду того, что при постройке лестницы в частном доме своими руками выдержать все эти параметры довольно сложно, многие берут за основу выверенные приблизительные значения:

• Если угол наклона равен 33°–37° – высота подступёнка равна 16 см;
• при угле в 38°–42° – 18 см;
• при угле в 45° – 20 см.

Что касается ширины лестничного пролёта, то оптимальным считается значение в 80 см. Если же в доме проживают более двух человек, то это расстояние можно увеличить до одного метра. Кроме того, есть требование к конструкции по высоте прохода, которая должна быть не менее 2 м.

Выбор места установки лестницы

После ознакомления с требованиями по установке лестницы можно перейти к выбору места установки изделия. Идеальный вариант – это расположение выхода на мансарду в отдельном небольшом помещении, например, утеплённом тамбуре. Это позволит возвести лестницу любого размера, а также обеспечит хорошую теплоизоляцию. Если же тамбур отсутствует, то лестницу следует устанавливать у дальней стены. Так, конструкция не будет мешать при ходьбе по комнате и не займёт много свободного места.

Создание люка

У вас должно получитсья ровное сквозное отверстие, которое и станет входом на мансарду

Работы по установке лестницы на мансарду начинаются с выполнения входного отверстия – люка. Первым делом необходимо произвести разметку на полу чердачного помещения. При этом желательно не попасть на балку перекрытия. Если на чердаке нет настила, то определить наличие опорного элемента чуть проще. Впрочем, бывают случаи, когда балки невозможно определить визуально. К примеру, если на этапе строительства дома в перекрытии был уложен слой утеплителя и гидроизоляции. Поэтому, если балки не видны, определить оптимальное расположение люка можно посредством перфоратора с длинным тонким сверлом. Выполните несколько вертикальных сверлений в потолке, тем самым набросав контур будущего входа в мансарду. После начертите карандашом точное место расположения люка.

Следующий этап подразумевает пропил перекрытия. Для этого используйте дисковую пилу. Резку следует выполнять очень аккуратно и в прочных перчатках, дабы не поранить руки. Дело в том, что в перекрытии могут попасться метизы. Также желательно поставить на пилу диск с максимально твёрдыми зубьями. После пропила потолка удалите слой теплоизоляционного материала и уберите все лишние детали потолочного покрытия. В итоге у вас должно получиться ровное сквозное отверстие, которое и станет входом на мансарду.

Важно: К расчёту количества материалов можно перейти только после создания люка. Производить какие-либо замеры при несуществующей «входной двери» на верхний этаж – бессмысленно. Ведь особенности перекрытия и расположение несущих балок могут повлиять на место установки лестницы и её габариты.

Разметка и нарезка косоуров

Процесс создания косоура

1. Натяните верёвку вдоль стены от дальней стороны люка до места основания конструкции на первом этаже. Определите количество ступенек, немного варьируя наклон. Тупой угол между верёвкой и полом – это угол, под которым следует устанавливать ступеньки на косоур.
2. На опорную балку нанесите соответствующую разметку ступенек и выпилите пазы.
3. Укоротите доску косоура в соответствии с длиной ранее натянутой верёвки. Срез производится с учётом выбранного наклона. При этом укорачивать брус нужно так, чтобы нижний его край находился не на полу, а на врезанном в пол упоре (бруске).
4. Сверху вставьте в косоур крепёжный элемент либо заранее оставьте небольшой выступ. Шип необходим для крепления опорной доски к балке перекрытия.

Полезный совет: Сделать пазы на косоуре можно и другим способом. По натянутой верёвке приложите доску к стене. В соответствии с углом наклона начертите на опорной балке ступеньки, используя строительный уровень.

Разметка остальных балок производится аналогично. Чтобы конструкция была симметричной и не имела перекоса, выполните второй и третий (если необходимо) косоуры, строго соблюдая все размеры первого.

Сборка лестницы

Монтаж деревянной лестницы на мансарду

1. В первую очередь производится установка основания лестницы. С помощью дрели и саморезов прикрутите косоур к предварительно установленному упорному бруску. Шипы следует вставлять в подготовленные отверстия, смазанные столярным клеем. Чтобы основательно закрепить конструкцию на упоре, используйте металлические уголки и пластины. Прилегающая к стене доска сразу же крепится и вверху.
2. Монтаж ступенек выполняется снизу вверх. При подготовке проступей возникнут некие погрешности по длине. Как раз поэтому второй косоур следует крепить к перекрытию лишь после монтажа последней ступени. Крепление производится с помощью саморезов. И не забывайте промазывать все места соединений клеем. Если планируется установка подступёнков, то их тоже нужно прикручивать, начиная с первой ступеньки.
3. Установка перил. Сначала ставится крайний столб. Прикрутите его к одной из первых ступеней снизу с помощью мощного самореза. Аналогичным образом установите балясины, можно использовать по 2 штуки на ступеньку. При этом стойки должны иметь строго вертикальное положение. Процедура продолжается до самой последней ступени, на которой снова ставится столб. После на балясины и столбы устанавливаем перила.
4. В завершение выполняем отделку поверхности. Для этого используем специальный защитный состав или лак, который сделает конструкцию более эстетичной.

Процесс установки лестницы на мансарду нельзя назвать простым занятием, однако и очень сложной задачей он не является. Если вы хотите самостоятельно построить надёжную и долговечную конструкцию строго придерживайтесь всех вышеупомянутых правил и рекомендаций.

Если в небольшом доме планируется обустроить жилую мансарду, к ней должна вести безопасная и удобная лестница. Эта часть конструкции также является важным элементом дизайна интерьера, при правильном выборе она может подчеркнуть стиль и характер дома. Но прежде всего, лестница на мансарду должна быть удобной, практичной, и если наш дом невелик, то она не должна занимать слишком много места. Как реализовать эту задачу на практике – об этом пойдет речь в данной статье.

, фото

Во вновь построенных домах лестницы, как правило, занимают доминирующее положение на открытых пространствах просторных гостиных или холлов. В небольшом доме лестница на мансарду может быть небольшой, чтобы она не забирала ценное пространство, однако при этом она должна быть удобной и безопасной. Выбор подходящего варианта определяется в основном размером помещения, в котором она будет установлена – разные модели имеют разные требования к пространству, необходимому для их установки.

На рынке огромный выбор моделей, мы можем сделать конструкцию на заказ по нашим размерам или купить готовую, которая потребует лишь самостоятельной сборки.

Типы лестниц на мансарду и их конструкций

Существует несколько типов лестниц, которые соединяют первый этаж с мансардой. Среди них выделяют: панельные (железобетонные) и модульные.

Их отличает самонесущая конструкция, которая опирается на верхнюю и нижнюю части потолка и стены. Они кажутся тяжелыми и громоздкими, поэтому такие лестницы для небольшого дома и небольших помещений не рекомендуются. Это решение подходит для больших просторных домов.

Модульные лестницы изготавливают из отдельных частей, которые называют модули, они обладают самонесущей системой и основаны на одной опорной балке. Она состоит из металлических труб, расположенных под ступеньками. Балка фиксируется снизу и сверху на полу и потолке здания. Сборка этих модульных конструкций происходит сверху вниз.

По ходу конструкции один-три раза ее можно прикрепить к стене с помощью специальных анкеров. Дополнительное крепление поможет нам повысить прочность конструкции и предотвращает боковое шатание лестницы. Ступени, регулируемые по высоте, привинчиваются к балке. Такая модель обеспечивает возможность создавать любую форму.

Монтаж модульной лестницы можно увидеть на видео, представленном ниже.

Модульные модели могут быть:

Такая модель занимает очень мало места, поэтому такие лестницы на мансарду в небольших домах подходят очень хорошо. Так как особенно важно правильно выбрать размер лестницы на мансарду в небольшом доме.

Такая конструкция расположена вокруг центральной колонны, к которой она присоединена. Колонна, как правило, металлическая, иногда она состоит из нескольких наложенных друг на друга элементов. Винтовые модели могут быть лево- или праворучными, в зависимости от того, с какой стороны от входа имеется поручень.

Их ступени крепятся на длинных балках с обеих сторон. Балки или как их еще называют косоуры, могут быть размещены на концах ступенек, в середине или только с одной стороны, а другой конец ступени может крепиться к стене. Косоур – несущий элемент, может иметь толщину 60-80 мм.

Одной из их разновидностей косоурных конструкций являются винтовые модели, ступени которых с одной стороны монтируются на косоуре, а с другой – на колонне.

Они очень практичны для небольших домов. Их используют в небольших домах в качестве лестницы на нежилую мансарду или чердак. Они удобны и не занимают много ценного места, так как чаще всего находятся в сложенном состоянии, их раскладывают только на время нечастых посещений нежилой мансарды или чердака. Конструкции могут быть выполнены из дерева или металла, некоторые варианты имеют достаточно декоративную форму и могут даже стать украшением современного интерьера в промышленном стиле. Однако их практичность невелика, такие конструкции не подходят для частого использования, особенно в семьях с маленькими детьми или пожилыми людьми.

Из каких материалов могут быть сделаны лестницы на мансарду?

Чаще всего лестницы на мансарду в небольших частных домах изготавливают из дерева или металла, реже их делают из бетона с отделкой из дерева или плитки.

Для производства деревянных конструкций используется в основном древесина твердых лиственных пород: дуб, бук, ясень, береза, вишня.

Иногда используются очень прочная древесина экзотических пород дерева. Однако экзотическая древесина, такая как тик или мербау, как правило, стоит очень дорого. Встречаются также сосновые изделия, но следует помнить, что сосна достаточно мягкая и на ней легко могут появиться вмятины. Ступеньки для деревянных моделей также делают из дерева, редко можно встретить ступени из металла или некоторых древоподобных материалов.

Очень популярное решение – это лестницы из металла. Они могут быть изготовлены из:

• нержавеющей стали;
• кованого железа;
• из стали с порошковым покрытием.

Эти изделия достаточно прочные, но обойдутся нам недешево, особенно в кованом варианте. Однако смотрятся они очень красиво и дорого. Для изготовления ступеней таких лестниц могут быть использованы дерево и металл. Некоторые современные модели для ступенек могут использовать закаленное стекло.

Неотъемлемый элемент лестницы – это балюстрады (они должны быть размещены на высоте не менее 90 см). Их выбор существенно влияет на безопасность и внешний вид всей конструкции. Балюстрада может принимать форму богато украшенных деревянных или металлических кованых перил или наоборот – выступать в виде сырых, почти аскетичных стальных стержней. Интересны стилистические балюстрады в виде ленты. Обычно их выполняют из гнутой древесины, а также из металла или стекла. Они очень элегантны и декоративны.

Чтобы лестница на мансарду была удобной

Удобство использования лестницы определяется несколькими факторами:

• форма (простая, поворотная, с площадкой, винтовая, и т.д.);
• высота и ширина ступеней;
• ширина лестницы;
• место нахождения (доступна из коридора или из гостиной).

Самая удобная и при этом самая легкая в монтаже – это простая прямая модель с одним или двумя пролетами. Поворотные модели, а особенно спиральные, гораздо менее удобны, так как имеют переменную ширину ступеней.

Согласно правилам, максимальная высота ступеньки лестницы, ведущей в жилое помещение должна составлять 19 см, а по-настоящему удобные ступеньки с высотой до 17 см. При этом их высота также должна быть скорректирована со средней длиной шага (60-65 см).

Поэтому ступеньки должны удовлетворять условию:

2 * H + S = от 60 до 65 см, где

Н – высота ступени;

S – ширина ступени.

Поэтому, чтобы сделать ступеньки с максимальной высотой (19 см), их ширина должна быть в пределах от 22 до 27 см. На практике часто бывает трудно реализовать это правило, так как для монтажа удобной лестницы у нас не хватает пространства, поэтому лестницы, ведущие на мансарду в небольшом доме, бывают очень крутыми. Минимальная ширина пролета составляет 80 см. Это минимум, и такие модели слишком узкие, чтобы на них разминуться или поднять крупные предметы, например, мебель.

Внимание! Ширина лестницы измеряется между балюстрадами, на фактическую ширину влияет форма и способ фиксации балюстрады.

Выбор места установки лестницы

Выбор места для лестницы в значительной степени зависит от того, какую она занимает поверхность.

Наименьшую площадь занимает, конечно же, винтовая лестница, но такие варианты неудобны. В относительно небольшое пространство можно установить удобную простую однопролетную лестницу. Для нее достаточно 4 м² площади, по сравнению с 6-7 м² в случае двухпролетной ​​лестницы с площадкой для отдыха.

Во многих отношениях, лучшим решением является лестница, размещенная в вестибюле или коридоре. Лестница может даже быть полностью разделена и размещена между двумя стенами комнат. Если разместить ее между спальней и гостиной, то это также даст возможность сделать звуковую преграду между этими помещениями, при этом мы можем свободно принимать в гостиной гостей, когда в спальне внизу или наверху спят дети.

Лестницы, размещенные у входа в дом, являются хорошим вариантом, если в доме живет большая семья или люди разных поколений. Даже если ее члены выходят и возвращаются домой в совершенно разное время, они не мешают друг другу.

В качестве альтернативы лестница помещается в гостиной. Это решение в настоящее время очень популярно и используется в новых домах, но имеет ряд существенных недостатков:

1. прежде всего, такая гостиная становится неизбежной частью коммуникационного пространства и трудно избежать передачи шума между ней и комнатами наверху;
2. кроме того, такая конструкция в гостиной не занимает мало места и ее трудно организовать.

При выборе места для лестницы на мансарду и ее формы мы должны помнить о том, какое отверстие потребуется в крыше. Самый простой способ – это сделать длинное и узкое отверстие для однопролетной модели с балками расположенными параллельно. Проектирование любого другого отверстия в полу – это работа для архитектора-проектировщика, который вычислит количество опор и способ организации ее конструкции.

Независимо от того, какая модель будет выбрана, важно также оформить ее в соответствии со стилем дома. Классические интерьеры любят дерево и кованое железо, а современные минималистичные дома – хромированную нержавеющую сталь простых форм. Для дома в деревенском стиле или стиле прованс подойдут модели из дерева в натуральном виде или крашенные, светлое дерево хорошо будет смотреться в скандинавском интерьере. А дом в стиле лофт украсит конструкция из бетона или металла, грубая, необработанная, напоминающая климат фабрик и заводов.

Лестница

Обустроив чердачное помещение в мансарду, можно получить дополнительную уютную жилую комнату в доме. Неотъемлемой частью этого пространства является лестница. Она должна гармонично вписываться в интерьер помещения и обеспечивать безопасный подъем. Конструкции деревянных лестниц отвечают эргономическим, экологическим и техническим требованиям.

Виды мансардных лестниц

По месту расположения выделяются два основных типа лестниц на мансарду:

• внутренняя;
• наружная.

Внутренние лестничные конструкции наиболее универсальны. Так как они могут занимать большую полезную площадь, следует уделять особое внимание выбору типа конструкции ещё на стадии проектирования.

Внутренняя лестница

Конструкции располагают снаружи помещения. Обычно, такие марши должны гармонично вписываться в дизайн фасада дома. Их также необходимо проектировать на этапе строительства здания. Чаще всего наружные лестницы устанавливаются в жилом доме, где необходим отдельный вход на мансарду.

Основные типы лестничных конструкций на мансарду

Загородные или дачные домики не отличаются большой площадью. Поэтому при проектировании лестницы необходимо учитывать размеры и грамотно расположить ее внутри помещения. В межэтажном перекрытии необходимо установить дополнительные балки для крепления лестницы. Компактные, удобные лестницы на мансарду представлены следующими вариантами:

• Компактная складная лестница – это самый оптимальный вариант для небольших зданий. Позволяет сэкономить больше пространства. После использования лестница складывается и задвигается в люк, находящийся в перекрытии.

Складная лестница на мансарду

• Винтовые лестничные конструкции также компактны, но при этом выглядят очень эффектно. Удобные и эргономичные лестницы, которые легко способны вписаться в любой интерьер, украшая его.

• Одно- или двухмаршевая лестница на мансарду может быть достаточно компактной. Эти капитальные конструкции наиболее безопасны и имеют довольно солидный, привлекательный внешний вид.

• Чердачные приставные лестницы скорее являются временным элементом. Однако если установить её в небольшом дачном домике, который не служит для постоянного проживания, она может быть использована как стационарная конструкция. Стоит отметить, что такую конструкцию достаточно просто .

Какой материал выбрать?

Лестничный марш является неотъемлемой частью интерьера, поэтому следует тщательно подходить к выбору материала. Именно, исходя из выбранного материала, окончательно определяется тип всей конструкции. Деревянные лестницы для мансарды бывают самой разнообразной конструкции, цвета и формы. Древесина – очень прочный, и достаточно долговечный строительный материал. Но все же деревянные изделия нуждаются в дополнительной обработке противогрибковыми и влагоотталкивающими защитными средствами, продлевающими срок службы.

Совет! Гладкие глянцевые, лакированные и отполированные проступи травмоопасны. Чтобы поверхность не скользила, рекомендуется укладывать поверх ступенек противоскользящие коврики либо применять матовые средства защиты изделия.

Лестничный проем из металла может стать украшением интерьера, и способен удивить своей простотой. Металлические конструкции отличаются надёжностью и прочностью, они и безопасны, и эргономичны. Изделию можно придать любую форму и цвет. Металл, так же как и дерево, требует обработки специальными защитными покрытиями.

Какой стиль подобрать?

Чтобы лестница не выбивалась из интерьера, она должна органично вписываться в общий дизайн помещения и соответствовать стилю всего дома. Самые популярные стили:

• традиционные;

Традиционный интерьер

• винтажные;

Винтажный интерьер

• модернистские;

Модернистский интерьер

• хай-тек;

• прованс;

Прованский стиль в интерьере

• южноамериканские;

• лофт.

Конструкция может быть задекорирована росписью или кованными деталями, что выделяет и подчёркивает основную стилистику здания.

Планировка лестничной конструкции

Прежде чем вырезать деревянный проем под лестницу в перекрытии, необходимо окончательно выбрать местоположение для лестничной конструкции. Находясь на этапе проектирования лестничного проема, следует учитывать следующие параметры:

• высоту проема от пола до потолка – минимум 2000 мм;
• крутизна и ширина проема определяется на основании площади помещения, в котором предусмотрено строительство лестничной конструкции;
• проем должен быть на 50 мм шире самой лестницы, так как после ее монтажа необходимо будет выполнить декоративные работы;
• глубина ступеней должна вмещать ступню человека и быть удобной при подъёме и спуске. Наиболее приемлемой считается глубина 300 мм;
• высота ступени не может быть больше 200 мм;
• ширина марша – 1000 мм;
• количество проступей в марше может быть только нечётным. Оптимально – от 3 до 15 штук.

1. ширина проема для лестницы; 2. высота проема между потолком и полом; 3. ширина марша; 4. высота ступени; 5. глубина ступени

Определение правильного угла наклона конструкции при проектировании лестничного проема на мансарду позволит построить удобную лестницу. Уклон лестницы не может быть пологим или же крутым. Оптимальный угол наклона – 30–45 градусов.

Наиболее популярная формула удобства лестничного марша: a + b =450 ±20 мм, где a – высота подступенка; b – глубина ступеней. Графичное представление весьма упрощает проектировку всей конструкции. Оно позволяет сначала оценить внешний вид лестницы. Затем, размеры переносят на чертёж. Формула проектирования лестничной конструкции: (2a + b), где: 2a - две высоты подступенка; b - глубина ступени. Идеальный показатель проектирования – 600–650 миллиметров.

Формула расчета ступеней лестницы

Возможные погрешности при проектировании

Размер ступеней необходимо строго соблюдать. Различные величины проступей – наиболее частая ошибка, которая при монтаже может привести к негативным последствиям, таким как излишние зазоры между тетивой и проступью. Устранить такие дефекты очень сложно. Вторая погрешность - разные величины высоты подступенков. Мышечная память запоминает промежуток между проступью первой и второй ступеней и автоматически опускает ногу на следующую ступень на эту величину. Это позволяет спокойно передвигаться, не задумываясь о том, где находится следующая ступенька. Несоблюдение типовых требований к высоте подступенка приводит к неудобству в эксплуатации. Слишком высокие ступени усложняют проход по ним детей и пожилых людей. При проектировании тетив и косоуров важно учитывать зазор для крепёжных балок, располагающихся в перекрытии.

Изготовление мансардной лестницы своими руками

Определившись с месторасположением, материалом, видом и конструкцией лестничного марша можно приступать к самостоятельным работам по изготовлению лестницы, которые проводятся в несколько этапов:

• Определяем ширину проема. Не рекомендуется делать узкую лестницу, шириной менее 900 мм.
• Рассчитываем высоту и глубину ступеней. Оптимальный размер высоты – до 200 мм, а глубины – не менее 250 мм.
• Учитываем местоположение поручней и ограждений. Рекомендуется устанавливать их на высоте 900–1000 мм.

• Определяем наклон и высчитываем количество ступеней в марше.

Расчет количества ступеней лестницы https://www.youtube.com/watch?v=yrqxQO_Nb0s

• В проем чердачного перекрытия устанавливаем несущие балки.

• Приготовьте косоуры, предварительно выпилив в них выемки для проступей.

Выпилите выемки для ступеней

• Укрепите косоуры снизу и к балкам, находящимся в перекрытии.

Установите косоуры

• Подготовьте доски для проступей, толщиной не менее 35 мм. Подгоните по размерам и тщательно отшлифуйте поверхность. Затем, покройте защитным слоем лака или другого средства.

Вырежьте ступени необходимых размеров и обработайте их

• Подготовьте балясины и перила. Тщательно отшлифуйте и полакируйте все поверхности.

Подготовьте необходимые элементы для ограждения

Монтаж

Когда все элементы лестничной конструкции готовы – самое время приступить к её монтажу. Необходимо тщательно закрепить косоуры к полу и балкам, находящимся в перекрытии, затем прикрутить их саморезами.

После установки косоуров их необходимо надежно закрепить

Важно! Ступени и подступенки крепят строго под углом 90 градусов. Все места стыка должны быть предварительно проклеены столярным клеем, для придания дополнительной надёжности конструкции.

К укреплённым косоурам монтируем ступени начиная с нижней. Креплением могут послужить саморезы или крепёжные спицы. В закрытых лестницах устанавливаются подступенки.

Устанавливая ступени смазывайте места стыков клеем

Таким образом устанавливаются ступени и подступенки в закрытом типе лестниц

Для придания лестнице прочности и жёсткости все несущие детали дополнительно необходимо укрепить уголками и резьбовыми шпильками.

Чтобы лестница была прочной укрепите ее резьбовыми шпильками

К установленным проступям закрепляются балясины, на которые устанавливаются поручни.

Установите балясины и перила на тетиву лестницы

или на ее ступени

Обработка лестницы защитными покрытиями

Все компоненты лестницы основательно закреплены и тщательно ошкурены. Остаётся лишь обработать конструкцию противогрибковыми и влагоотталкивающими средствами защиты для продления срока службы.

Внутренние лестничные конструкции украшают помещение своим внешним видом, при этом гармонично вписываются в любой интерьер. Лакокрасочные материалы придают изделию изящный внешний облик. Лестница может быть покрыта цветным лаком или морилкой для придания древесине оттенка либо же применить эффект отбеливания структуры дерева (этот способ сегодня чрезвычайно моден).

Покрывая лестницу защитными средствами вы не только продлите срок ее службы, но и сможете гармонично вписать ее в интерьер

Весь процесс защиты лестницы специальными покрытиями можно разбить на 3 главных процесса:

• обработка;
• грунтовка;
• покрытие лаковым слоем.

Как показывает опыт, производство лестницы самостоятельно достаточно трудный и длительный процесс. Но вполне выполним, а результат может порадовать хозяина. Главное, грамотно совершить подсчёт и подготовить составляющие элементы конструкции в соответствии с чертежами. Сборка верно выверенных деталей не составит больших хлопот.

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.
