Оборудование для загиба профильной трубы. Как изготовить трубогиб своими руками для профильной трубы: размеры, чертежи. С крайним подвижным валиком

Для гибки профильных труб служит трубогиб. Это инструмент, предназначающийся для деформации профильных труб. Аппараты такого рода продаются в готовом виде или же изготавливаются самостоятельно. Второй вариант популярен, так как самодельный трубогиб можно сделать из подручных средств и он обойдётся в десятки раз дешевле.

Для чего нужен агрегат

Чтобы согнуть профильную трубу, не нужно обращаться за помощью в металлопрокат или покупать специальный инструмент. Сделать это можно при помощи двух металлических столбиков, закопанных в землю. Однако этот способ имеет существенный недостаток - необходимость прикладывания физических усилий. В итоге получается неаккуратно изогнутая труба, которая не подойдёт для сооружения теплицы, арки или прочих изделий.

Трубогиб предназначается, чтобы иметь возможность получать аккуратно изогнутые формы труб. Эти агрегаты в последующем применяются для сооружения арок, теплиц, перекрытий, беседок, заборов и т.п. Если задаётесь целью соорудить теплицу в домашних условиях, то нужно сконструировать самодельный трубогиб. Если для этого имеются подручные изделия и инструменты, то реализовать конструкцию устройства своими руками не составит большого труда.

Чтобы сделать роликовый трубогиб своими руками для профильной трубы нужно позаботиться о чертежах. Ими пользуются, чтобы рассчитать необходимое количество материала, а также затраты на производство самодельного агрегата.

На чертёж наносится планируемая конструкция изделия, которая зависит от имеющихся в распоряжении материалов.

Большинство мастеров останавливаются на изготовлении трубогибных станков фронтального типа. Такие изделия состоят из следующих компонентов:

Ролики, представленные в виде круглой стальной трубы (количество необходимых роликов составляет 3 штуки).
Цепь, приводящее в действие валы.
Оси вращения.
Механизм, движущий устройство.
Профили, которые применяются для того, чтобы сделать основание или раму.

Использование в качестве роликов мягких видов материалов недопустимо, так как это может привести к тому, что они не выдержат высокой нагрузки, и разрушатся. В качестве роликов рекомендуется использовать металлические круглые трубы.

Стоит отметить, что вариантов изготовления рассматриваемых изделий огромное количество, но все они функционируют по принципу вальцовки или прокатки. Именно такой принцип изгиба труб предоставляет возможность снижения риска возникновения излома и растрескивания трубы.

Простой трубогиб имеет вид агрегата, в который вводится профильная труба, после чего проворачивается рукоятка, при вращении которой начинает передвигаться труба, и образовывается изгиб. При конструировании самодельного агрегата в домашних условиях важно учитывать, что параметры изгиба будут зависеть от самой конструкции. Чем ближе будет расположение прижимных роликов друг к другу, тем меньше угол.

Простейший станок трубогиба: какие материалы понадобятся

Простейший самодельный трубогиб, в котором регулируется угол сгиба, делается с применением следующих материалов:

Гидравлический домкрат.
Металлические профиля, являющиеся основаниями для сооружения конструкции.
Высокопрочные пружины — 4 шт.
Металлические валы — 3 шт.
Цепь.

Два ролика при конструировании трубогиба с регулировкой углов изгиба располагаются на нижнем основании, а третий устанавливается в верхней части. При получении нужного изгиба требуется только вращать ручку, которая цепным механизмом будет двигать вал.

Для создания устройства, которое представлено на фото выше, нет необходимости делать пазы под регулировку расположения роликов, что позволит существенно упростить работу. Чтобы получить такое изделие, понадобится только необходимый материал и сварочный аппарат. Остальное - это дело рук мастера. Все зависит не только от мастерства владения сваркой и болгаркой, но ещё и от воображения.

С чего начинается изготовление трубогиба

Самодельный трубогиб изготавливается путём выполнения следующих манипуляций:

Изготовления каркаса. От качества используемых материалов и сварных швов зависит ресурс изготавливаемого устройства. Сварка не единственный вариант для создания основания, так как можно применять дрель и болтовые элементы.
Установить в зависимости с размерами чертежей ось вращения, а также сами валы. Два вала устанавливаются ниже третьего. Расстояния между осями этих валов - это радиус изгиба профильной трубы. Об этом нужно побеспокоиться ещё до того, как валы будут зафиксированы на основании.
Работать устройство не будет, если не приводить в действие вал. Для этого применяется цепная передача, которая может иметь 3 шестерни. Цепная передача не является обязательным элементом устройства, так как в движение можно приводить только один вал, чтобы перемещать профильное изделие через такой инструмент. Если принято решение оборудовать устройство цепным механизмом, то цепь и шестерни берутся от коробки передач автомобиля или мотоцикла.
Упростить процесс вращения валов поможет специальная рукоятка. При помощи такой рукоятки будет создаваться крутящий момент для получения, в конечном счёте, изогнутой трубы.

Устройство трубогиба не представляет большой сложности, но к его созданию нужно отнестись ответственно. Изготовить устройство на скорую руку не составит труда, но вот будет ли такой инструмент эффективным и надёжным, все зависит от продумывания каждой мелочи. Чтобы регулировать угол или радиус получаемого изгиба профильной трубы, требуется сделать один из валов регулируемым. Это позволит получать изделия разного радиуса, которые применяются не только для сооружения теплиц, но ещё и арок, беседок или въездных ворот.

Как сделать трубогиб своими руками: инструкция

Если имеется пример или схема трубогиба, то изготовить станок своими руками не составит большого труда. Нужно придерживаться соответствующей последовательности выполнения действий. Чтобы сделать трубогиб для профильной трубы выполняются следующие манипуляции:

На валу нужно расположить шестерни, а также подшипники и кольца. Изготовление валов доверяется опытному токарю. Если же планируете создать все детали самостоятельно, то понадобится три вала, два из которых распределяются на нижнем основании (служит швеллер), а третий подвешивается на пружинках.
В кольцах просверливаются соответствующие отверстия, которые нужны для того, чтобы нарезать резьбу. Эта резьба нужна для того, чтобы к валам присоединить шестерни.
Полка для закрепления третьего ролика делается также из швеллера.
Все элементы распределяются на станине, и объединяются при помощи сварки или болтовых соединений.
Первым делом монтируется каркас, на котором распределяются соответствующие конструктивные элементы.
Полка перпендикулярно приваривается к основанию.
К одному из валов крепится рукоятка.
В завершении для регулировки радиуса изгиба профильных труб нужно установить на верхней полке гидравлический домкрат.

Если делать инструмент по шаблону, то трудностей никаких не возникнет. Чтобы разъяснить некоторые моменты, следует обратить внимание на следующие факторы:

Прижимной вал, располагающийся на полке, должен быть дополнительно к ней закреплён. Он также фиксируется шпонками.
Прижимной ролик изготавливается путём выполнения следующих манипуляций: на полку фиксируется вал, а также пружины, которые крепятся к предварительно установленным гайкам. После изготовления полки, её можно приваривать к станине основного устройства.
Чтобы натянуть цепь, нужно использовать магнитный уголок. Он будет служить держателем.
Звёздочки фиксируются шпонками, изготовленные из гровера.
Ручка для привода конструируется из стальной трубки.
Домкрат размещается на подвесной полке.

Конструкция простейшего самодельного агрегата для гибки профилированных труб, представлена на видео ниже.

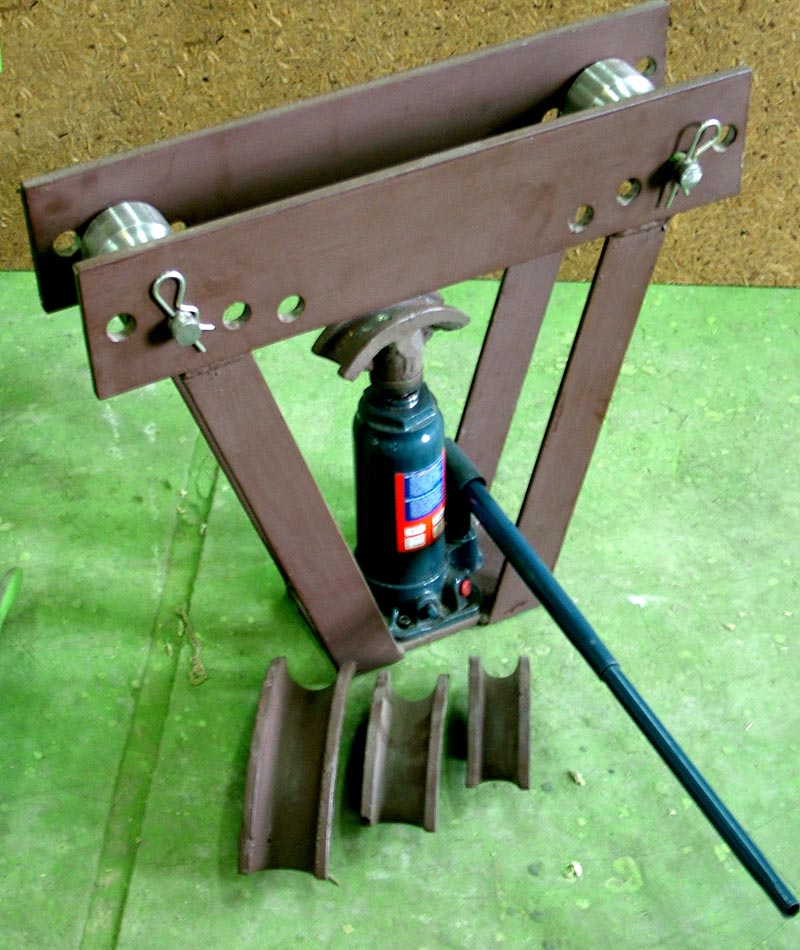

Как соорудить гидравлический трубогиб

Конструкция гидравлического трубогиба своими руками представлена в видеоролике ниже.

Соорудить инструмент такого типа не составит большого труда, если в распоряжении имеется два швеллера по 0,5 метра. В основание такого устройства вошли следующие элементы:

гидроцилиндр;
упоры;
нагнетатель.

Кроме того, нужно также выделить:

Домкрат, который способен выдерживать нагрузки до 5 тонн.
Ролики в числе 2-3 штук.
Швеллер — 3-4 мм.
Толстые пластины.

Принцип применения такого инструмента возлагается на то, что нужно установить профилированную трубу в башмак. Домкратом устанавливается требующийся радиус изгиба. При накачивании домкрата происходит поднятие штока, давящий на ролик. После установления угла изгиба, можно извлекать трубу. Такой вариант гибочного приспособления актуален, когда требуется изгиб трубы в одном месте, к примеру, при обустройстве системы отопления.

Трубогиб арбалетный: пошаговая инструкция по конструированию

Арбалетный трубогиб получил такое название потому, что напоминает форму ручного арбалета. Стоимость арбалетных устройствх составляет около 10 тысяч рублей. Чтобы сэкономить на покупке такого агрегата, рекомендуется изготовить его самостоятельно.

На фото представлено два варианта арбалетных устройств для гибки труб. Первый вариант - это заводская конструкция, а второй представляет собой самодельный станок. Разница между этими двумя станками существенная, так как заводской вариант изготовлен из стали размером не более 2 мм, в то время как для самодельного использовался металл толщиной 3-4 мм. Это значит, что самодельный агрегат сделан не просто, чтобы он был, а для повседневного использования.

Чувствуя разницу, каждый мастер пожелает обзавестись арбалетным трубогибом, сделав его самостоятельно. Недостатком такого варианта трубогиба является тот факт, что он позволяет получить изгиб профтрубы только в одной точке. Это связано с тем, что устройство оснащено неподвижным башмаком. Применяется такой вариант для круглых труб, когда нужно получить определённый радиус изгиба в одном месте.

Для конструирования такового устройства нужен швеллер и домкрат гидравлический. Для домкрата изготавливается специальная полочка, в которой он устанавливается. В верхней рабочей части между двумя швеллерами монтируются два ролика из стальной трубы. Расстояние между роликами и пятаком домкрата должно быть одинаковым, чтобы иметь возможность получать ровные и аккуратные изгибы.

Другие варианты прокатных трубогибов

Сделать ручной трубогиб можно двух стальных пластин, а также четырёх металлических брусьев размерами не менее 4х4 см. Именно от толщины брусьев будет зависеть надёжность конструкции. Пример ещё одного вида трубогиба прокатного типа приведён на фото ниже.

Первоначально изготавливается рама, с фиксирующимися на ней 3 роликами. Два ролика являются неподвижными, и размещаются на боковых стойках. В верхнем основании (стальной пластинке) высверливается отверстие и нарезается резьба. Эта резьба нужна, чтобы регулировать третий подвижный ролик. С обратной стороны установки размещается рукоятка, которая может быть представлена в виде колеса. При вращении колеса будет происходить автоматическая прокатка трубы и её изгибание. Радиус изгиба регулируется при помощи резьбового соединения.

Это не самая простая конструкция, однако, при правильном подходе она будет служить долго. Если нужно изготовить изделие проще, то ниже приведена схема со всеми необходимыми размерами.

Трубогиб стационарный: пошаговая инструкция

Если планируется самостоятельно изготовить теплицу из стальных труб, то понадобится обзавестись не просто обычным трубогибом, а надёжным изделием. Ведь при таком подходе понадобится изогнуть не один десяток профильных труб. Чтобы конструкция теплицы получилась аккуратной и красивой, нужно использовать стационарный трубогиб.

Перед тем, как приступать к изготовлению теплицы, нужно позаботиться о присутствии соответствующего инструмента для гибки профильных изделий. Понадобятся для конструирования стационарного трубогиба элементы:

прут на 25;
6 подшипников;
швеллер.

Понадобится ещё и сварочный аппарат, при помощи которого будет выполняться соединение всех составных частей. Пошаговая инструкция изготовления стационарного трубогиба выглядит следующим образом:

Устанавливая профильную трубку любых размеров, следует отрегулировать радиус конечного изгиба. Делать это можно при помощи домкрата, расположенного под основанием, на котором закреплён один из валов. Отрегулировав требующийся радиус изгиба, вращается рукоятка. В итоге получаются качественные изогнутые трубки. Преимуществом трубогиба называется возможность гнуть материалы любого размера и диаметра.

Из недостатков можно отметить только возможность эксплуатации на одном месте. При этом важно понимать, что применять такое устройство можно для любых нужд. Для изготовления такого устройства понадобятся капиталовложения не более 500 рублей. Купить нужно только 6 подшипников, а все остальные элементы найдутся в хозяйстве у каждого мастера.

Как согнуть трубу самодельным трубогибом

Смастерить рассматриваемые устройства своими руками - это только половина дела. После этого понадобится ещё правильно воспользоваться инструментом. Как пользоваться инструментом можно посмотреть на видео.

Выше рассмотрены методы изготовления трубогибов ручного типа, которые подходят для изгиба труб холодным способом. Это такой вариант, посредством которого материал не подлежит нагреву. Использовать такой вариант можно для пластичных материалов. Чтобы повысить эффективность изгиба, нужно заполнить внутреннюю часть изделия песком или солью. Заполнение внутренней полости материала песком или солью позволит исключить деформации трубы, а также получить качественный изгиб.

Если стенки трубы толстые, то холодным способом её согнуть не получится. Для этого применяется горячий способ, который подразумевает под собой предварительный нагрев точки получения изгиба.

На заметку мастерам

Полезные советы от мастеров всегда являются популярными и востребованными. Опираясь на опыт мастером, можно избежать различных ошибок при проведении соответствующих работ:

В ручных устройствах совсем не обязательно прибегать к установке цепной передачи, так как конструкция будет функционировать при движении только одного вала.
Чтобы труба не соскальзывала с шаблона, по которому выполняется её изгибание, нужно использовать соответствующие металлические крючки.
Если нужно получить изгиб трубы большого радиуса, то используются три ролика.
При конструировании ручного станка следует заблаговременно позаботиться о том, чтобы иметь возможность регулировки радиуса изгиба.

На видео показан ещё один вариант изготовления ручного трубогиба с двумя звёздочками. Полезная вещь, которая не требует больших экономических и физических растрат.

Если иметь в распоряжении трубогиб, то на нём можно даже зарабатывать. Ведь с его помощью можно не только гнуть профильную трубу, но ещё и арматуру, получая необходимые узоры. Изогнутая арматура используется для изготовления декоративных элементов на въездные ворота, козырьки, навесы и т.п.

Необходимость в устройстве, которые способно гнуть профильные трубы, возникает во многих случаях. Подобный инструмент необходим при обустройстве беседки, навеса, создании теплиц. Сегодня на рынке продаются гнутые трубы, однако высокая стоимость делает их покупку нерентабельной. Гораздо дешевле соорудить и создавать гнутые профильные трубы самостоятельно.

Виды и особенности конструкции профилегибов

Станки, способные придавать изгиб профильным трубам, отличаются по конструкции от обычных инструментов. Профильные материалы обладают повышенной прочностью. Соответственно, для того чтобы их согнуть, необходимо приложить больше усилий.

Кроме того, обычно изгиб профильной трубы обладает большим радиусом. В связи с этим конструкция профилегиба включает в себя три ролика. Из них, в зависимости от предпочтений мастера, подвижным может быть:

левый ролик;
средний ролик;
правый ролик.

Ролик для трубогиба

В случае если подвижным является средний ролик, крайние элементы крепятся к корпусу неподвижно. Они слегка приподнимаются над плоскостью основания. В случае если подвижным является один из крайних роликов, то он движется вместе с основанием. Другие в это время остаются недвижимыми.

Принцип действия такого инструмента достаточно прост и основывается на холодном прокате. Профильная труба помещается между трема валами. Давление, которое сгибает металл, создается центральным, средним роликом. Если трубу необходимо согнуть только на одном конкретном участке, необходимо использовать специальный точечный станок. Прокатный станок позволяет получить арочный профиль.

В зависимости от того, за счет приложения какой силы работает станок, выделяют следующие виды профилегибов:

механический. Изгиб создается за счет ручного давления;
гидравлический. Дополнительно применяется гидравлический домкрат, при помощи которого и создается давление;
электрический. Станок оснащен электродвигателем, который создает сгибающее усилие;
электрогидравлический. Электродвигатель приводит в действие гидроцилиндр.

Если станок предназначен для труб небольшого сечения, подойдет инструмент с ручной протяжкой. В противном случае протянуть профиль будет невозможно без специальных приспособлений (к примеру, электродвигателя).

Какие материалы и инструменты нужны для изготовления трубогиба

На современном рынке представлено большое разнообразие инструментов, предназначенных для гибки профиля. Они отличаются как по возможностям и функциональности, так и по цене. Однако любой мастер может самостоятельно сделать такой станок, уплатив только за отдельные составные детали. Некоторые из них могут уже быть в запасе, другие придется купить.

Так, для создания станка, необходимо обзавестись:

уголками;
цепью;
натяжителем цепи;
заготовками для изготовления ролика и валов;
швеллерами;
подшипниками;
корпусами подшипников;
приводными звездочками;
гидравлическим домкратом;
ручкой приводного вала;
пружинами (если будет использоваться домкрат);
болтами и гайками.

Существует множество вариантов изготовления станков для гибки профильных труб. Некоторые из деталей, приведенных в перечне выше, могут не понадобиться. Все зависит от выбранного способа создания инструмента. Кроме материалов, понадобится также инструментарий. Для того чтобы создать станок мастеру понадобится:

дрель (электрическая);
аппарат для сварки;
молоток;
шлифовальная машина (угловая);
сверла (для металла);
рожковые и торцевые ключи.

Наиболее трудной задачей является изготовление нажимного ролика и приводных валов. Для их создания понадобится . Далеко не у каждого мастера есть такое оборудование. Однако можно найти токаря, который за умеренную плату сделают всю необходимую работу.

Процесс сборки

Перед началом сборки настоятельно рекомендуется создать чертеж будущего устройства. Это значительно облегчит задачу. Хотя сегодня существует большое количество готовых чертежей, лучше будет, если мастер создаст его сам, с учетом собственных потребностей.

Весь процесс создания трубогиба для профильной трубы своими руками состоит из следующих этапов:

Создание ролика и валов (в случае отсутствия должной квалификации лучше доверить это дело профессиональному токарю).
Установка подшипников в обоймы.
Определение расположения шпоночных канавок на валах.
Просверливание отверстий в ограничительных насадках, нарезка резьбы, предназначенной для зажимных болтов.
Создание площадки, на которую будет установлен прижимной ролик. В (если такового нет, подойдет толстая металлическая пластина) просверливается четыре отверстия (парных), за которые будут крепиться обоймы с подшипниками.
Прикручивание прижимного вала.
Приваривание к площадке проушины (используются гайки М8).
Изготовление станины и опорных ног с применением сварочного аппарата.
Подвешивание площадки, на которой установлен ролик, к станине при помощи пружин (использовать верхнюю поперечину станины).
Просверливание отверстий в опорной раме. С их помощью будет обеспечиваться переменное расстояние между разными валами. В данном случае необходимо тщательно следить за расстоянием между отверстиями, поскольку в случае ошибки труба будет не только сгибаться, но и сжиматься.
Установка опорных валов. Монтаж ведомой и ведущей звездочек, приводной цепи.
Установка натяжителя, устранение провисания цепи.
Создание ручки привода. В качестве исходного материала можно использовать стальной прут диаметром в двадцать миллиметров.
Установка и фиксация домкрата на верхней площадке. Для фиксации можно использовать гайки и болты.

После сборки рекомендуется провести испытание, в ходе которого будут обнаружены ошибки сборки (если они были допущены). Для этого необходимо положить кусок профильной трубы на нижние валы, и прижать ее к ним домкратом. Далее необходимо привести устройство в действие при помощи вращения ручки.

Еще один вариант устройства

Создать станок для гибки профильной трубы своими руками можно другим способом. При этом понадобиться меньшее количество материалов. Можно будет обойтись и без дорогостоящего домкрата. Процесс создания более простого станка состоит из следующих этапов:

Создание рамы, похожей на продольный стол. Для соединения элементов можно использовать сварку. При этом необходимо учитывать напряжение, которое будет оказываться на отдельные элементы устройства. Важно, чтобы каркас был устойчивым. Достичь этого можно путем крепления к полу.
Крепление двух вращающихся валов чуть выше стола. Третий вал размещается еще выше, между первыми двумя. Расстояние между крайними валами и центральным элементом можно менять. Это повлияет на радиус изгиба. Однако важно чтобы оба крайних элемента были на одинаковом расстоянии от центрального вала. В дальнейшем этот параметр можно менять в зависимости от радиуса изгиба, который необходимо получить в конкретном случае.
Крепление цепного привода.

Этот станок отличается более простой конструкцией. Однако работать с ним несколько тяжелее, нежели с предыдущим устройством. В любом случае после изготовления инструмента рекомендуется очистить его от ржавчины и покрасить. Это убережет станок для гибки труб от порчи.

Первый станок отличается большей доскональностью. Трубы, изогнутые на таком агрегате, будут иметь более опрятный вид. Кроме того, для обработки профиля придется применять меньше силы. Второй станок является более дешевым и простым в изготовлении. Однако качество изгиба может быть хуже. Какой инструмент изготовлять должен решить сам мастер, ориентируясь на свои потребности.

Таким образом, гибочные станки для профильной трубы можно изготовлять самостоятельно. Конечная стоимость таких инструментов будет ниже, нежели промышленных изделий, представленных на рынке. Для создания станка понадобятся определенные материалы и инструменты.

Существует большое количество чертежей подобных устройств, однако лучше будет, если мастер сам создаст чертеж, с учетом всех особенностей. Изготовить инструмент можно, ориентируясь на представленные выше инструкции.

Необходимость гибки полосок или стальных труб возникает у домашних мастеров достаточно часто. Для решения данной задачи есть множество вариантов. Например, соответствующее оборудование можно приобрести в магазине, однако станок для гибки своими руками изготовить достаточно просто, а обойдется такой подход дешевле.

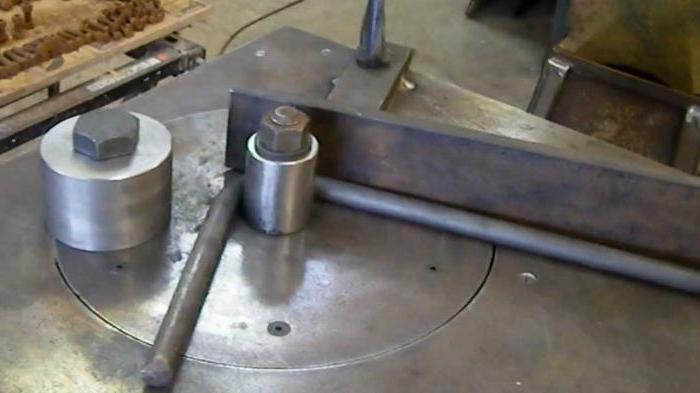

Изготовление самого простого трубогиба

Если вы решили заняться упомянутыми работами самостоятельно, то можно прибегнуть к самому простому решению, которое предполагает изделие, обеспечивающее определенный радиус изгиба трубы. Специалисты советуют использовать домашним мастерам шаблон, изготовленный собственноручно. С его помощью можно работать не только с алюминиевыми, но и со стальными трубами. Для проведения манипуляции следует подготовить деревянные доски, толщина которых больше диаметра применяемых для сгибания труб. В процессе нужно будет изготовить шаблон, скрепив доски любым удобным для вас способом.

Для того чтобы исключить выскальзывание трубы в процессе манипуляции, доски следует выпилить с незначительным наклоном. Если вы решили изготовить такой простой станок для гибки профильной трубы своими руками, то к столу или рабочему основанию его нужно будет зафиксировать каким-нибудь надежным способом. Как можно ближе к шаблону предстоит укрепить упор, в который станет упираться элемент. На этом можно считать, что трубогиб готов.

Особенности использования

Один конец изделия следует установить между упором и шаблоном, а после, взявшись за другой, аккуратными плавными движениями необходимо осуществить изгибание по заготовке. Можно сделать рычаг на противоположном конце, для этого рекомендуется вставить в трубу достаточно прочный стержень. Можно использовать метод, который предполагает применение элемента более внушительного диаметра. Не следует пытаться сгибать трубу от центральной части шаблона, так как это может стать причиной поломки изделия.

Если будет изготавливаться станок для гибки профильной трубы своими руками, то можно сформировать изгиб большего радиуса, но тогда шаблон будет выполнен из фанеры и крючков.

Изготовление трубогиба из крючков

Еще один достаточно простой станок для гибки профильной трубы своими руками допустимо выполнить с использованием прочных металлических крючков, которые устанавливаются на фанеру с таким расчетом, чтобы удалось сформировать линию изгиба. В качестве плюса такой модели выступает возможность корректировать положение крючков, изменяя тем самым линию изгиба.

С помощью такого оборудования вы сможете работать с изделиями, которые поддаются ручной гибке, а также с теми трубами, которые не столь податливы для проведения подобных манипуляций. Для этого можно применить Если возникнет необходимость в манипуляциях, где будет задействована профильная труба, то не нужно делать скос при создании шаблона. Изделие при этом укрепляется несколькими ограничителями.

Альтернативные варианты

Если вы решили изготовить станок для гибки профильной трубы своими руками, чертежи, представленные в статье, позволят вам произвести эти работы достаточно просто. Более сложной моделью выступает конструкция, состоящая из шаблонов и роликов. Эти элементы должны максимально точно обхватывать трубу. Если предстоит загибать достаточно мягкие изделия, то металлический ролик и шаблон допускается заменить заготовками, выполненными из твердой древесины. Для изготовления роликов следует использовать токарный станок.

В роли еще одного решения выступает применение фанеры с лобзиком. Таким образом, создается элемент с наклоном в определённую сторону. Полученные круги разного диаметра следует зафиксировать в один ролик, а после обработать неровности с помощью абразивной бумаги. Когда изготавливается такой станок для гибки профильной трубы своими руками, фото непременно стоит рассмотреть еще до момента начала работ. Для того чтобы добиться более высокой надежности деревянных элементов, их следует закрепить стальными пластинами.

Изготовление трубогиба из роликов и уголков

Для того чтобы сформировать трубогиб, можно использовать заготовки для роликов из древесины. Данные элементы могут быть выполнены и из подшипников, однако если используется прижимная их разновидность, то нужно осуществить заклинивание, чтобы исключить прокручивание. От шага между роликами будут зависеть важные особенности конструкции. Если вы решили изготовить станок для гибки профильной трубы ручной, то запомните, чем расстояние будет более внушительным, тем меньшее количество усилий нужно будет прилагать. Однако в этом случае радиус изгиба будет минимальным. Сбоку следует установить которые станут удерживать трубу вертикально. Тогда как по отношению к оси роликов она должна располагаться перпендикулярно. В противном случае труба будет согнута спиралевидно.

Прижимной ролик нужно затянуть снизу методом вращения полоски с резьбой, которая нарезана в центральной части. Постепенно мастер должен затягивать прижимной ролик, что станет способствовать прокатыванию трубы через конструкцию. Если будет необходимо получить изгиб незначительного радиуса, то может потребоваться около 50 прогонов.

Еще один вариант изготовления

Если вам необходим для гибки профильной трубы ПГ-2, то изготовить его можно самостоятельно с помощью валов, стальных профилей, приводного механизма и цепи. Если вы имеете инженерное образование, то сможете усовершенствовать конструкцию на свое усмотрение, дополнив функциями. Валы понадобятся в количестве 3 штук, они должны обладать осями вращения. Именно с помощью них будет производиться сгибание. Профиль понадобится для рамы.

Первоначально нужно будет подготовить каркас. Все детали соединяются посредством сварки, но стоит учесть тот момент, что она не будет обеспечивать достаточную надежность при манипуляциях с толстыми трубами. Для того чтобы конструкция была мобильнее и прочнее, необходимо дополнить крепление болтами. Если будет изготавливаться ручной станок для гибки профильной трубы своими руками, то необходимо помнить о том, что валы для сгибания представляют собой металлические цилиндры. Два из них следует зафиксировать несколько выше уровня рабочей поверхности. Тогда как третий устанавливается над ними.

Особенности проведения работ

Радиус загиба трубы будет зависеть от шага между нижними цилиндрами. После того как валы удастся закрепить, станок должен иметь в оснащении систему, которая передает вращающиеся усилия. Наиболее подходящим вариантом будет использование цепного механизма, который можно купить на рынке или позаимствовать у старого автомобиля.

К слову о вышесказанном: если цепь вы подбирали отдельно, то следует позаботиться о наличии шестеренок, которых должно быть три. Две устанавливаются на нижние валы, тогда как последняя несколько ниже. Необходимо предусмотреть возможность корректировки положения цепи, что позволит натянуть ее при необходимости.

Профильные трубы прочно вошли в жизнь человека, благодаря присущим им свойствам: повышенной прочности, наличию рёбер жёсткости и удобной геометрии. В связи с широким применением продукции, часто возникает необходимость согнуть такие трубы в одном или нескольких местах и под разными углами, для чего применяется оборудование для гибки профильной трубы. О разновидностях трубогибов, работе с ними и самостоятельном изготовлении устройства расскажет эта статья.

Виды трубогибов

Как было упомянуто выше, часто - и в домашнем хозяйстве, и в промышленных масштабах - возникает необходимость изменить круглую или профильную трубу, согнув её под требуемым углом в одном или нескольких местах или придав ей плавный радиус изгиба. Требуется это и по технологическим условиям эксплуатации труб, и по эстетическим (к примеру, при создании узорчатых конструкций и элементов - для козырьков, навесов и т.д.).

В большинстве случаев согнуть трубу вручную или физически невозможно, или возможно с существенными нарушениями геометрии профиля, что осложняет дальнейшее использование изделия.

Поэтому используют профессиональные или сделанные своими руками станки для гнутья профильной трубы - трубогибы.

По принципу взаимодействия с соответствующими изделиями трубогибы подразделяют на:

Гидравлические рычажные устройства , сгибающие продукцию под заданным углом. В этом случае всё усилие концентрируется посредством рычага в одной точке - месте сгиба.
Роликовые приспособления (профилегибы), обеспечивающие возможность придать профильной трубе плавные радиусы изгиба. При применении этого инструмента происходит развальцовка (раскатка) изделия посредством роликов.

Следует дополнительно отметить, что, не важно, купленные или изготовленные своими руками, станки для проката профильных труб могут работать только с пластичным неломким материалом, то есть с металлами и сплавами (прочитайте: " "). Для сгибания изделий из жёсткой пластмассы, асбестоцемента и т.д. они не пригодны. А мягкий пластик гнётся вручную и без усилий.

По назначению трубогибы бывают:

для профильных изделий - труб с геометрией сечения, отличной от круглой (овальной, прямоугольной, квадратной);
для медных труб и изделий из других металлов и сплавов (прочитайте также: " ");
для труб из металлопластика и т.д.

Работа с устройством

Использование качественного инструмента обеспечивает сгибание трубы с соблюдением требований к качеству получаемой продукции.

Правильное использование станка для гибки профильной трубы обеспечивает равномерный изгиб изделия, исключает возникновение в процессе обработки трубы заломов и сплющиваний.

Придание трубам изогнутой формы, в свою очередь, обеспечивает наиболее удачное расположение трубопроводов и прочих конструкций, без использования лишнего места. Кроме того, в некоторых случаях, правильно согнув некоторые элементы, можно избежать использования сварки и различной трубной арматуры (муфт, фланцев, уголков, тройников и т.д.).

Выбор оборудования

Сейчас на рынке представлено достаточное количество трубогибов различных фирм-производителей, предназначений и ценовой категории, что позволяет каждому мастеру подобрать себе необходимый инструмент, руководствуясь предполагаемой областью использования и наличием денежных средств.

В зависимости от планируемого предназначения устройства, следует приобретать:

ручные трубогибы для металла и металлопластика - они подходят для сгибания труб из разных марок стали, чугуна и, разумеется, композитных изделий;
профилегибы - как следует из названия, используются для придания необходимых форм профильным трубам, которые обычно изготавливают из стали;
ручные трубогибы для труб из меди - обладают наименьшей мощностью сгибания, поскольку медь наиболее пластична.

Если перечислять самые популярные на территории России устройства для сгибания труб, следует отметить такие популярные марки профилегибочных ручных станков, как ПГ-1, ПГ-2 и ПГ-4. Все они отечественного производства и, по заявлениям использовавших их людей, не уступают импортным аналогам.

Изготовление устройства для сгибания труб своими руками

Кроме приобретения изделия, есть и другие варианты: одолжить профессиональный трубогиб у знакомых или взять напрокат. Помимо этого, руководствуясь соответствующими чертежами для станка по гнутию профильной трубы, можно попытаться собрать инструмент самостоятельно.

Среди преимуществ собранного своими руками станка для загиба профильной трубы можно отметить:

возможность контролировать весь процесс изготовления, от стадии подбора материалов до конечного окрашивания, а значит, обладатель самодельного станка может быть уверен в его надёжности и безопасности;
экономию денежных средств - многие детали для сборки устройства или уже есть в арсенале домашнего мастера, или можно выгодно приобрести, к примеру, на пунктах приёма металлического лома. Читайте также: " ".

Для сборки станка понадобятся следующие детали и элементы:

уголки и швеллеры для создания станины, на которой будет зафиксирован основной механизм;
подпорки для станка - возможны любые варианты: ножки из круглых и профильных труб, уголков и т.п.;
сгибающие ролики (валы), которые может изготовить на заказ токарь;
передаточные цепи и шестерни для создания на роликах вращающего момента (можно, к примеру, использовать составные части старого автомобиля отечественного производства - «шестёрки» или другого);
устройство для натягивания цепи (тоже можно снять с машины);
направляющие для роликов - для того, чтобы их получить, сваривают пару уголков;
движущая составляющая для направляющих ролика - может быть сделана из профильной трубы с параметрами 40 на 20 мм;
регулирующий винт;
рычаг для приведения устройства в действие - его можно изготовить из любой металлической детали;
болты для фиксации изгибающих роликов - под них необходимо сделать в швеллерах прорези, позволяющие путём изменения роликов регулировать параметр изгиба трубы.

Таким образом, имея все необходимые предметы и желание поработать руками, можно собрать собственный трубогиб без особых проблем.

При изготовлении металлоконструкций из профильных труб необходимость в их сгибании возникает часто. Арочные перекрытия, каркасы теплиц, элементы детских площадок - вот лишь небольшой перечень объектов, требующих монтажа скруглённых профилей. На производстве для получения труб с заданным радиусом кривизны используют специальное оборудование. Учитывая громоздкость и высокую стоимость таких станков, для нерегулярного использования в бытовых целях их приобретение нецелесообразно. Для домашней мастерской или гаража профилегиб можно изготовить своими руками. Всё, что для этого понадобится, найдётся в той же мастерской или отыщется по гаражам друзей и знакомых. Заинтересовались такой конструкцией? Тогда облачайтесь в рабочую одежду и беритесь за дело!

Профилегибочный станок. Для чего он нужен?

Универсальный производственный гибочный станок

О назначении профилегибочного станка говорит его название. Это сгибание металлических профильных труб в целях получения определённого радиуса закругления на необходимом участке или по всей длине заготовки. Воспользовавшись профилегибом, или по-другому трубогибом, можно выполнить несколько технологических операций с металлопрокатом различного типа:

сгибание металлического прутка или арматуры, включая заготовки из пружинистой стали;
гибка профильного металлопроката квадратного или прямоугольного типа;
получение колен из круглых труб или их сгибание под нужным углом;
скругление деталей любой длины из сортового проката (уголки, двутавры, швеллеры).

Существует несколько моделей гибочных станков. Одни позволяют прилагать усилия только на определённом участке заготовки. Другие прокатывают трубу между роликами, осуществляя давление по всей длине. Почему-то именно последние получили у специалистов название «профилегибы», хотя и те и другие напрямую относятся к оборудованию одного типа. Кстати, прокатывание заготовки позволяет без предварительного нагрева получить изделие сложной конфигурации, причём изгибы можно сделать под углом от 1° до 360° в произвольных плоскостях.

Профилегиб прокатного типа

Так же, как и промышленные аналоги, самодельные профилегибы имеют электрический привод или работают на мускульной тяге. Разумеется, использование электродвигателя позволяет не только облегчить процесс обработки заготовок, но и значительно его ускорить.

Классификация профилегибов

В зависимости от типа привода, который, в свою очередь, непосредственно влияет на мощность и производительность станка, профилегибы разделяют на несколько типов.

Гидравлические станки

Профилегибочный станок с гидравлическим приводом. Мощный и очень дорогой

Гидравлические трубогибы представляют собой промышленное оборудование, поэтому имеют высокую мощность и предназначены для стационарной установки. Такие агрегаты используют преимущественно в условиях мелкосерийного и серийного производства, когда требуется получить большое количество однотипных заготовок. Гидравлический привод полностью снимает нагрузку с оператора, предоставляя ему возможность управления станком нажатием кнопок.

Достоинства гидравлических станков:

высокая скорость работы;
полное отсутствие ручного труда;
простота эксплуатации;
возможность изгиба профиля большого сечения.

К недостаткам устройств этого типа относится высокая стоимость, стационарная конструкция и сложность, обусловленная применением гидравлического привода.

Электрические профилегибы

Электрический профилегиб с винтовой передачей. Недорого и функционально

Гибочные станки, использующие электромоторы, также представляют собой стационарное оборудование, поскольку требуют подключения к электрической сети. Электропривод обычно сочетается с винтовой передачей, что удешевляет стоимость оборудования, однако и делает невозможным изгиб профилей большого сечения. Именно поэтому такие станки встречаются на небольших предприятиях и даже в частных мастерских. Кстати, существуют конструкции самодельных устройств с электрическим приводом, которые функционируют никак не хуже заводских аналогов.

Достоинства электрических профилегибов:

относительно низкая стоимость;
скорость обработки заготовок;
простота конструкции;
высокая точность сгибания;
возможность применения цифровых технологий управления станком.

К недостаткам можно отнести всё то же отсутствие мобильности и невозможность сгибания профилей увеличенного размера.

Ручные станки

Ручной профилегиб. Дешёвый, мобильный вариант

Ручное гибочное оборудование отличается простотой, компактностью и низкой стоимостью. Благодаря несложной конструкции с приводными валиками и подвижным роликом, работа с профилегибами этого типа не требует никакой квалификации. При необходимости станок можно легко перенести к месту монтажа, а доступная цена подобных устройств обуславливает их широкое применение в домашнем хозяйстве. Конечно, конструкция не лишена и недостатков:

нет возможности точно контролировать радиус изгиба;
увеличенное время обработки заготовок;
высокие физические нагрузки на оператора;
обработка профилей с небольшим поперечным сечением.

Преимущества и простота конструкции ручных профилегибов делают их привлекательными для изготовления в кустарных условиях, поэтому такие станки получили огромную популярность у домашних умельцев. Кстати, ручные гибочные приспособления можно перенести в среднюю категорию, при необходимости дополнив конструкцию электрическим приводом.

Конструкция и принцип действия гибочных агрегатов

Конструкция простейшего профилегиба прокатного типа

Основными элементами профилегибочного станка являются валы, закреплённые на прочной металлической станине. При этом пара прокатных валиков отвечает за продольное перемещение заготовки, а подвижный ролик обеспечивает нажатие на деталь. В зависимости от конструкции агрегата, усилие прижима регулируют в широких пределах при помощи винтовой пары, домкрата или гидравлического механизма. Прокатные валики приводятся в действие при помощи электродвигателя или вручную. Последний вариант применяется на небольших приспособлениях и чаще всего повторяется умельцами в домашних условиях.

Кроме этого, существуют и другие конструкции профилегибов:

агрегаты с левым подвижным роликом используют для получения спиралей. Чаще всего такие станки оснащаются ЧПУ и позволяют сгибать детали, точно контролируя градиент гибки;
станки с подвижными нижними валами сгибают габаритные заготовки, поэтому оснащаются гидравлическим приводом. Наличие контроллера положения каждого вала позволяет получать детали сложной формы, вплоть до закручивания заготовок в спирали;
модели, в которых все ролики являются подвижными, представляют собой элиту профилегибочного оборудования и могут работать с деталями любой конфигурации и толщины.

Основным отличием профилегибочных станков от другого трубогибочного оборудования заключается в том, что конфигурация заготовки меняется не загибом вокруг неподвижного ролика, а методом холодного проката. Это позволяет изменять конфигурацию заготовок любого сечения и длины. Подобная конструкция и послужит основой для самодельного станка, который мы предлагаем сделать самостоятельно.

Схема, которая показывает принцип работы прокатного трубогиба

Необходимые инструменты и материалы

Для изготовления станка для гибки профильных труб понадобится достаточно большое количество деталей, однако это не значит, что все позиции из списка придётся покупать. Преимущественное число необходимых материалов найдётся в любом гараже или мастерской. Вот то, что потребуется в процессе работы:

Инструмент, который понадобится в процессе работы, найдётся у каждого мастера:

угловая шлифовальная машина;
электрическая дрель;
набор свёрл по металлу;
молоток;
сварочный аппарат;
набор рожковых и торцевых ключей.

Единственная трудность, с которой придётся столкнуться, это изготовление приводных валиков и нажимного ролика. Возможность выточить их из заготовки на токарном станке есть лишь у счастливых обладателей подобного оборудования. Тем не менее, не стоит отчаиваться - в любой организации найдётся токарь, который недорого изготовит детали по представленным чертежам. Остальные элементы станка можно использовать б/у.

Всё, что понадобится для изготовления профилегиба

Механизм цепной передачи можно позаимствовать от привода газораспределительного механизма автомобильных двигателей, а корпуса подшипников (и сами подшипники) - из старой сельхозтехники.

Варианты изготовления ручных профилегибочных станков

Чтобы изготовить профилегибочный станок, необязательно в точности повторять существующую конструкцию. Намного проще создать устройство по собственным чертежам, исходя из того, что есть под рукой. Это позволит сэкономить время и деньги и даст возможность сконструировать приспособление, которое идеально подойдёт как по назначению, так и по месту для установки. Именно поэтому в сети можно найти множество приспособлений, использующих один и тот же принцип, но различающихся по исполнению.

Чертёж трубогиба с радиальным воздействием на заготовку

Одна из конструкций позволяет выполнять радиальное сгибание прямоугольных профильных труб благодаря использованию двух роликов, один из которых является подвижным, а другой - опорным (направляющим). Деформация заготовки по нужному радиусу осуществляется нажатием и перемещением рабочего ролика вокруг направляющего. Корпус устройства изготавливают из стального листа толщиной до 8 мм и металлических уголков. Чтобы избежать непроизвольного смещения заготовки, перед сгибанием её зажимают между неподвижным роликом и специально установленным упором.

Самодельный прокатный станок для гибки для профильных труб

Более универсальным является станок прокатного типа, конструкция которого описана выше.

Кроме того, существуют и другие, по-настоящему простые конструкции, позволяющие сгибать трубы по шаблону. К сожалению, качество и точность выполняемой деформации оставляют желать лучшего, а для получения другого радиуса придётся изготавливать новый шаблон.

Приспособления для гибки труб по шаблону

При изготовлении ручного станка следует учесть некоторые моменты:

чтобы при сгибании габаритных заготовок профилегиб не опрокидывался, его станину делают устойчивой и массивной. Лучшим материалом для изготовления можно считать швеллер или двутавровую балку;
вальцы станка должны иметь низкую шероховатость и повышенную твёрдость. Лучше, если их конфигурация будет повторять форму профилей самых используемых размеров;
конструкция корпуса должна обеспечивать изменение расстояния между осями приводных валов. Увеличенная дистанция позволит прокатывать заготовки с большим поперечным сечением, тогда при уменьшении межосевого расстояния можно будет получать изгибы малого радиуса;
рычаг привода должен обеспечивать лёгкость вращения при работе, поэтому его не следует делать слишком коротким.

Большинство соединений при изготовлении профилегиба выполняют при помощи сварочного аппарата. Тем не менее, полностью обойтись без болтовых соединений не удастся - подвижные элементы конструкции крепятся именно таким способом.

Изготовление прокатной конструкции своими руками

Для самостоятельного изготовления рекомендуем воспользоваться наиболее распространённой конструкцией профилегибочного станка с двумя нижними валами и нажимным роликом. Проще всего установить на агрегат ручной привод, который при необходимости можно будет легко переоборудовать в электрический.

Чертежи устройства

Как уже говорилось, профилегиб лучше спроектировать самостоятельно, исходя из собственных условий и предпочтений. В работе можно ориентироваться на чертежи станков, которыми с удовольствием делятся изготовившие их мастера.

Инструкция по сборке

Изготовление приводных (опорных) валов и ролика. Эту работу лучше доверить токарю, после чего детали необходимо закалить.
Изготовление валов и опорных колец придётся доверить токарю
Можно изготовить цилиндрические валики без проточек под профильные трубы. В таком случае на каждый вал изготавливают по два ограничительных кольца. Такие цилиндрические насадки устанавливают с учётом ширины заготовки и фиксируют при помощи болтов.
Подшипники устанавливают в обоймы. Если нет возможности использовать заводские детали, то их можно также выточить на токарном станке.
Опоры валов с установленными подшипниками
На валы примеряют звёздочки и определяют расположение шпоночных канавок. Пазы под шпонку можно нарезать при помощи дрели и напильника или дремеля.
Шпоночный паз можно сделать дрелью
В ограничительных насадках сверлят отверстия и нарезают резьбу под зажимные болты.
Резьба для фиксации ограничительных колец
Изготавливают площадку для установки прижимного ролика. Для этого берут толстую металлическую пластину или швеллер, в котором сверлят по две пары отверстий для крепления обойм с подшипниками. Кроме того, на обратной стороне будет установлен гидравлический домкрат, поэтому в некоторых случаях придётся срезать одну полку швеллера.
Опорная площадка верхнего ролика
Прикручивают прижимной вал и приваривают к площадке проушины из гаек М8 для крепления пружин.
При помощи сварочного оборудования изготавливают опорные ноги и станину. Особое внимание следует уделить той части корпуса, в которой будет находиться опорная площадка верхнего ролика. Уголки, которые будут её формировать, должны быть ровными, а при их монтаже следует тщательно соблюдать геометрию, используя измерительное оборудование.
Станина с установленной площадкой верхнего ролика
Площадку с установленным роликом подвешивают на пружинах к верхней поперечине станины.

Просмотров
