Виды шурупов по назначению и отличительным особенностям. Виды саморезов и крепежей по металлу со сверлом Саморезы с тонкой шляпкой
Саморезы появились в России в шестидесятые годы прошлого столетия. С тех пор они не раз изменялись, дорабатывались и классифицировались. О некоторых особенностях этого крепежа и пойдет речь.
Саморезы – что нужно знать об этих метизах?
Классический саморез – это крепеж в виде стержня из металла, с нанесенной на него резьбой. При работе он вкручивается в присоединяемую деталь, образуя в ней резьбу и притягивая её. В отличие от классических винтов и шурупов резьба не покрывает саморез полностью, а сам он изготавливается из более прочного материала и в дальнейшем еще и закаливается. Сегодня крепеж этого типа используется практически во всех сферах жизни: домашнем хозяйстве, строительстве, ремонте, производстве, изготовлении сувениров, декоративных подделок и даже картин.
На строительном рынке хватает новых материалов, начиная от сибита, термоблоков и заканчивая сэндвич-панелями. Но в России традиционно популярен такой стройматериал, как дерево. Изделия из него традиционно занимают верхние строки рейтинга в списке строительных и поделочных материалов. Неудивительно, что пользуются спросом и саморезы по дереву.
Как видите, это крепеж черного цвета в виде металлического стержня с нанесенной на него резьбой, не доходящей до шляпки. В работе метиз вворачивается в заготовку, нарезая резьбу и притягивая ее.
Метиз (сокращение от "металлические изделия") – обобщенное название всех изделий из металла, в том числе и саморезов.
Ключевое отличие саморезов, предназначенных для крепления деревянных изделий, – широкий шаг резьбы. У метизов, предназначенных для работы с металлом резьба более мелкая. Широкая резьба разрушает волокна, обеспечивая надежную фиксацию заготовок. Впрочем, для работы с твердыми породами дерева рекомендуется использовать крепеж с мелкой резьбой (применяющийся для крепления металлических изделий). Кроме того, существуют и широко применяются саморезы для работы с пластиком, МДФ, ДСП и т. п.
В строительных магазинах найдутся саморезы для любой цели. Но такое многообразие начинающего мастера может поставить в тупик. Попробуем ему помочь. На ценнике (или в прайс-листе) наименование изделия, как правило, дается в таком формате – 3×70 мм. Первая цифра 3 обозначает диаметр резьбы (дается в мм), а 70 – это длина самореза от его острия до торца головки.
Впрочем, многие магазины снабжают свои витрины наглядной информацией. Но если её там нет, всегда можно воспользоваться специальной таблицей:
.jpg)
Как видите, такая таблица помогает сделать выбор. Кстати, длина саморезов не упоминается намеренно – этот параметр определяют исходя из конкретных задач. К примеру, крепеж длиной в 7 см не стоит использовать для соединения двух деталей общей толщиной в 3 см.
Классификация саморезов по дереву – облегчим муки выбора
Саморезов придумали великое множество: по металлу, по дереву, кровельные, для работы с гипсокартоном, ГВЛ, пластиком и т. п. Но и в одной подгруппе они могут отличаться. К примеру, только метизов для существует несколько видов:
- Черные оксидированные – предназначены для эксплуатации в легких условиях.
- Желтые и белые. Отличаются от своих черных аналогов более частой резьбой, углом её наклона (45 гр.) и защитным покрытием, придающим им желтоватый или белый цвет. Применяются для работы с твердыми породами дерева или ДСП.
- Саморезы "глухарь" – их отличают более солидные размеры и головка под ключ – шестигранник. Как правило, они используются при сборке мебели.
Считается, что оксидированное покрытие черного самореза накладывает некоторые ограничения на его использование – только в сухих местах. Желтые и белые саморезы, по мнению производителей, более привлекательны внешне, а цинковое покрытие обеспечивает надежную защиту. По факту среди мастеров, более популярны черные саморезы. И дело не только в цене (желтый или белый крепеж процентов на 20 дороже).
Как показывает практика, саморезы желтого цвета по срокам эксплуатации не многим превосходят черные. А более мелкая резьба не всегда обеспечивает надежную фиксацию заготовок. Но если дизайн изделия имеет первоочередное значение, лучше все же воспользоваться желтым или белым крепежом – внешний вид у них более эстетичный.
Работаем с крепежом – нюансы подготовки, необходимый инструмент
Шляпки метизов для дерева имеют шлицы под крестовую отвертку. Исключение – саморезы-глухари, их закручивают шестигранниками или ключами. Но в повседневной жизни в основном работают с более привычными желтыми или черными саморезами. Их можно зафиксировать в поверхности изделия или деревянной стены с помощью обычной крестовой отвертки. Но только, когда их немного. При солидных объемах обзаведитесь соответствующим инструментом – шуруповертом или электрической дрелью с набором бит – насадок.
Работы начинаются с разметки: в местах, где планируется ввернуть саморезы, сделайте шилом глубокие проколы. Это мера предосторожности, которая не даст ошибиться в месте вкручивания самореза и не позволит ему соскользнуть.
Еще один нюанс – это прилагаемое усилие. Установив саморез на место, не давайте электроинструменту высокие обороты – так можно сорвать шлицы в шляпке метиза, а то и саму шляпку. Первые витки делаются аккуратно, пока саморез не закрепится в материале.
Дерево крепится только с помощью специального крепежа. Это постулат и аксиома. Но и в этом случае есть хитрости, позволяющие получить наилучший результат. Основная – это использование сверла. То есть перед вкручиванием самореза просверлите для него отверстие. Диаметр сверла для твердой древесины равен диаметру самореза, для ДВП – на миллиметр меньше, для мягкого дерева и ДСП – меньше на 3 миллиметра. Предварительное просверливание снижает риск раскола древесины, но для толстых мягких ламелей или досок можно обойтись без него.
Хотя для работы с гипсокартоном и придумали специальные крепежи, но нередко для этих целей используются и привычные черные оксидированные саморезы. Учитывая хрупкость этого отделочного материала, о некоторых особенностях работы мы просто обязаны упомянуть. Начнем с того, что для этого покрытия оптимальным расстоянием между метизами считается шаг в 0,7 метра. А электроинструмент используется с осторожностью.
В начале работы шуруповерт можно использовать на полную мощность, но, вкрутив крепеж наполовину, начинайте снижать обороты. Желательно использовать изделия с конусной головкой. Это позволит утопить ее ниже уровня картона на 1 мм. Заметьте, именно армирующего картона, не гипса. Это обеспечит конструкции дополнительную прочность. Но если в неподходящий момент "дрогнула рука" и картон порвался, место дефекта нужно зашпаклевать, а крепеж сдвинуть на 5–10 см.
Вообще при работе с декоративными панелями и отделочными материалами, крепящимися на каркас, выбор саморезов зависит от его типа. То есть, если гипсокартон "шьется" на деревянную обрешетку – используется крепеж по дереву, а если основание собирается из металлопрофиля – саморезы по металлу. Требование к последним – небольшая шляпка, которую можно будет спрятать при последующей отделке.
В статье мы расскажем о видах и характеристиках саморезов, поможем определиться с выбором крепежа с учетом типа скрепляемого материала. Чем отличаются саморезы, виды резьбы и шлицов.
В настоящее время в продаже имеется большое количество крепежа - анкера, дюбеля и т.д., однако использование саморезов по-прежнему актуально. Главное преимущество саморезов - нет необходимости предварительно сверлить скрепляемые поверхности, при помощи отвертки или шуруповерта саморез сам просверлит себе путь. При этом получается надежное крепление.
Саморезы - технические характеристики
Саморезы - это крепежный материал, состоящий из головки со шлицем и стержня с нарезанной резьбой, а также наконечника определенной формы. Их производят с применением конструкционной углеродистой стали стандартного качества, а также из низколегированной стали улучшенного качества и с применением сплавов цветных металлов (медь, латунь, цинк и алюминий). Кроме того, некоторые виды саморезов покрывают антикоррозийными составами, как правило цинком. О том, чем отличаются саморезы, мы расскажем ниже.
Виды головок саморезов
Качественные саморезы различают по видам головок:
Саморез с шестигранной головкой, производиться как слитой пресс шайбой, так и с наборной. Шестигранник вкручивается обычным ключом;
С потайной головкой, благодаря которой после вкручивания крепеж полностью утапливается в поверхность;
Саморез с полусферической головкой, которая, как правило, остается на поверхности, однако если есть необходимость, ее утапливают;
Для крепления хрупких материалов применяют крепеж с полусферической головкой, снабженной пресс шайбой, а также головка с увеличенной пресс шайбой.
Какие бывают шлицы у саморезов
Шлицы у саморезов и шурупов необходимы для передачи крутящего момента от отвертки или шуруповерта к самому крепежу. Их довольно много, и мы отметим только самые распространенные.
Прямой шлиц . Ранее был достаточно популярен, однако его в последнее время почти полностью вытиснил крестообразный шлиц.
Крестообразный шлиц . Продукт компании «Phillips» пришелся по вкусу потребителю, так как заметно облегчил процесс вкручивания самореза.
Крестообразный шлиц компании Pozidrive . Крепежи с такими шлицами позволяют более эффективно передавать усилие от инструмента. Это стало возможным из-за более меньшего угла при вершине и дополнительным усикам. Однако это требует более точного центрирования в шлице отвертки или биты, что несколько замедляет работу.
Шлиц-звездочка Torx . Является рекордсменом о эффективности передачи крутящего момента, однако требует тщательного совмещения шлица с инструментом, поэтому не подходит для вкручивания большого количества саморезов. Обычно крепежные элементы с таким шлицем применяются для прикручивания рам, нагелей и элементов фасада.
Шлицы квадратные , и шлицы с внутренним шестигранником практически не применяются, разве что только в мебельной отрасли.
Еще реже применяют специальные шлицы, или, как их называют по-другому - шлицы «с секретом».
Резьба также разнообразна, и какие саморезы использовать, зависит от типа скрепляемого материала:
Крупная резьба . Саморезы с редким шагом резьбы позволяют крепить мягкие материалы - гипс, асбест, пластик и мягкие породы дерева. Диаметры таких саморезов от 3,5 до 5 мм, длина - от 16 мм до 150 мм;
Средняя резьба . Это универсальные саморезы, подходят практически под все типы скрепляемых материалов. Диаметры средних саморезов - от 3 мм до 6 мм, длина - от 12 мм до 220 мм;
Средняя резьба, профиль елочки . Предназначены для крепежа к бетонным и кирпичным поверхностям, забиваются в дюбель. Диаметры саморезов от 3 мм до 8 мм, длина - от 12 мм до 200 мм;
Частая резьба в два захода . Такую резьбу имеют саморезы, предназначенные для крепежа к металлическим листам, толщиной до 0,9 мм. Выпускаются как со сверлом на наконечнике, так и без него (в этом случае требуется предварительное сверление). Диаметры таких саморезов от 3 мм до 8 мм, длина - от 12 мм до 200 мм;
Асимметричная резьба . Данный вид резьбы предназначен для саморезов, используемых в мебельном производстве, применяется для крепления элементов мебели из дерева, фанеры или ДСП. Необходимо предварительное сверление, диаметры саморезов - 5 мм и 7,5 мм, длина - от 40 мм до 70 мм;
Переменная резьба с насечкой . Назначение строительных саморезов с такой резьбой - крепление к поверхностям из бетона или кирпича без дюбеля. Диаметр самореза - 7,5 мм, длина от 70 мм до 200 мм.
Все фотографии кликабельны, для детального просмотра щёлкните по фото.
Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или .
Саморезы по дереву .
Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.
Длина саморезов. От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.
Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.
Отверстия под саморезы
потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.
Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых
бита PZ №1,№2 или №3, в зависимости от диаметра самореза.
Саморезы по металлу .
Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Черные саморезы для металла имеют диаметр 3,5мм. Если прикручиваете тонкую жесть, то можно предварительно не засверливаться. Если же толщина заготовки 2мм и более нужно сделать отверстие примерно 2,8-3мм.
Имеют разъём PH №2.
Саморезы с прессшайбой оцинкованные острые (разъём PH №2).
Позволяют крепить листовой металл до 0,9мм без просверливания отверстия. Также подходят для крепления дерева.
Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба. Имеют диаметр 4,2мм, длина от самых коротких на 13мм, до самых длинных на 64мм.
Такими можно крепить металл до 2мм, без просверливания отверстия. На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.
Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.
Саморез мебельный (конфирмат) .
Применяется при сборке мебели, длина 50мм, требует предварительного засверливания. Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.
Шуруп с шестигранной головкой (называют иногда глухарь).
Шуруп с шестигранной головкой
Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность. Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.
Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза. К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.
Обилие блестящих крепежных деталей на полках строительных магазинов радует глаз, но заставляет неловко топтаться у витрины каждого человека профессионально не связанного с реализацией крепежной техники. Назначение половины шурупов непонятно, а спросить у продавца как то неловко... Давайте попробуем разобраться в многообразии шурупов - саморезов представленных на современном рынке. Через 5 минут вы с удивлением обнаружите, что все намного проще чем кажется.
Шуруп - саморез. Откуда возникает путаница
Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86 , который дает следующее определение шурупу:
Шуруп - крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.
Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.
Саморез - это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.
Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т.д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.
Пример расшифровки
Шуруп 1 - 4×25 ГОСТ 1145-80
Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытияСтандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.
Стандартные размеры саморезов - шурупов
Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.
Универсальные шурупы
Изготавливаются как правило с неполной резьбой. Используются для дерева, ДСП и др. мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80 , 1145-80 , 1146-80 выпускаются диаметрами 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.
| Ø ,мм | длина,мм | Ø ,мм | длина ,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм |
| 2.5 | 10 | 3.0 | 10 | 3.5 | 10 | 4.0 | 13 | 5.0 | 16 |
| 13 | 13 | 13 | 16 | 20 | |||||
| 16 | 16 | 16 | 18 | 25 | |||||
| 18 | 18 | 18 | 20 | 30 | |||||
| 20 | 20 | 20 | 22 | 35 | |||||
| 22 | 22 | 22 | 25 | 40 | |||||
| 25 | 25 | 25 | 30 | 45 | |||||
| 30 | 30 | 40 | 50 | ||||||
| 40 | 45 | 60 | |||||||
| 50 | 70 |
Саморезы для дерева, ДСП, ДВП, пластмасс
Один из самых распространенных саморезов. Используется при монтаже в дюбели. Бывает с оцинкованным покрытием (белого цвета) или с оцинковкой и хроматным пассивированием (желтого цвета), иногда обрабатывается фосфатом.
| Ø ,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм |
| 3.0 | 10 | 3.5 | 10 | 4.0 | 12 | 4.5 | 16 | 5.0 | 16 | 6.0 | 30 |
| 12 | 12 | 16 | 20 | 20 | 40 | ||||||
| 16 | 16 | 20 | 25 | 25 | 45 | ||||||
| 20 | 20 | 25 | 30 | 30 | 50 | ||||||
| 25 | 25 | 30 | 35 | 35 | 60 | ||||||
| 30 | 30 | 35 | 40 | 40 | 70 | ||||||
| 40 | 35 | 40 | 45 | 45 | 80 | ||||||
| 40 | 45 | 50 | 50 | 90 | |||||||
| 45 | 50 | 60 | 60 | 100 | |||||||
| 50 | 60 | 70 | 70 | 120 | |||||||
| 70 | 80 | 80 | 140 | ||||||||
| 90 | 160 | ||||||||||
| 100 | 180 | ||||||||||
| 120 | 200 |
Шуруп-глухарь с шестигранной головкой
DIN 571 и ГОСТ 11473-75 . Предназначен для крепления лаг, реек и прочих задач в которых необходима усиленная фиксация. Как правило выпускается оцинкованный.
| Ø,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм | Ø ,мм | длина,мм |
| 6.0 | 30 | 8.0 | 40 | 10 | 40 | 12 | 100 |
| 40 | 50 | 50 | 120 | ||||
| 50 | 60 | 60 | 140 | ||||
| 60 | 70 | 70 | 160 | ||||
| 70 | 80 | 80 | 180 | ||||
| 80 | 90 | 90 | 200 | ||||
| 100 | 100 | 100 | 230 | ||||
| 120 | 120 | 120 | 250 | ||||
| 160 | 140 | 140 | 280 | ||||
| 180 | 160 | 160 | 300 | ||||
| 180 | 180 | ||||||
| 200 | 200 | ||||||
| 220 |
Шурупы для крепления к металлам
Шурупы по DIN 7981, DIN 7982, DIN 7982
Визуально похожи на универсальные, но отличаются материалами изготовления, углом захода и углом профиля резьбы (до 60 градусов).
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 3.5 | 13 | 3.9 | 13 | 4.2 | 13 | 4.8 | 16 | 5.5 | 16 | 6.3 | 16 |
| 16 | 16 | 16 | 19 | 19 | 19 | ||||||
| 19 | 19 | 19 | 22 | 22 | 22 | ||||||
| 22 | 22 | 22 | 25 | 25 | 25 | ||||||
| 25 | 25 | 25 | 32 | 32 | 32 | ||||||
| 32 | 32 | 32 | 38 | 38 | 38 | ||||||
| 38 | 38 | 38 | 45 | 45 | 45 | ||||||
| 45 | 45 | 50 | 50 | 50 | |||||||
| 50 | 50 | 60 | 60 | 60 | |||||||
| 70 | 70 | 70 | |||||||||
| 80 | 80 |
Шурупы по DIN 7504
Конструктивно практически полностью идентичны остроконечным шурупам по металлу DIN 7981 , 7982 , 7983 (см. табл. выше). Ключевое отличие - наконечник выполняющий функцию сверла.
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 3.5 | 13 | 3.9 | 13 | 4.2 | 13 | 4.8 | 16 | 5.5 | 22 | 6.3 | 22 |
| 16 | 16 | 16 | 19 | 25 | 25 | ||||||
| 19 | 19 | 19 | 22 | 32 | 32 | ||||||
| 22 | 22 | 22 | 25 | 38 | 38 | ||||||
| 25 | 25 | 25 | 32 | 45 | 45 | ||||||
| 32 | 32 | 38 | 50 | 50 | |||||||
| 38 | 38 | 45 | |||||||||
| 50 |
Саморезы для листового металла и изделий на металлической основе

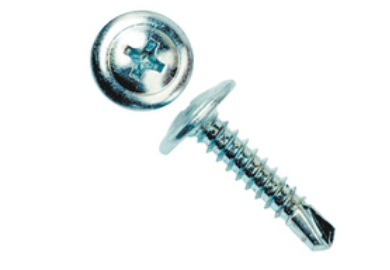

Саморезы с прессшайбой
Встречаются в продаже как со сверлом (для металла толщиной до 2мм) так и острым наконечником (предназначен для металла до 0.9мм). Стандартные диаметры 4.2 (4.0) мм и длина - 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.
Саморез с полуцилиндрической головкой («клоп»)
Аналогично предшественнику бывает как острый так и со сверлом. Размерная линейка у данного самореза отсутствует и встречается он в единственном размерном варианте:
С острым наконечником - 3.5 х 11
С наконечником-сверло - 3.8 х 11
Саморезы с шестигранной головкой
Предназначены для работы с листовым металлом без предварительной подготовки отверстия. Обеспечивают усиленное крепление. От одного производителя к другому возможны вариации размеров продукции данного сегмента крепежных элементов. В таблицах ниже приведены самые популярные.
С острым наконечником.
Для листов металла до 0.9 мм.
Cо сверлом (DIN 7504-K)
Для металла большой толщины (5мм и более). Длина наконечника - сверла определяет мах. толщину листового металла.
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 4.2 | 19 | 4,8;5,0 | 14 | 5.5 | 19 | 6.3 | 19 |
| 21 | 19 | 25 | 25 | ||||
| 25 | 25 | 32 | 32 | ||||
| 32 | 38 | 38 | 38 | ||||
| 45 | 51 | 45 | |||||
| 51 | 64 | 51 | |||||
| 64 | 76 | 64 | |||||
| 76 | 76 | ||||||
| 90 | |||||||
| 102 | |||||||
| 127 | |||||||
| 152 |
Саморезы для гипсокартона
Изготавливаются с потайной конической уменьшенной головкой, крестообразный шлиц, двухзаходную резьбу переменного профиля и острый наконечник.Размеры крепежных изделий для монтажа на деревянный каркас или профиль из металла с толщиной менее 0.9 выглядят так: Ø 3.9 мм с длинами 19, 25, 30, 45 мм.

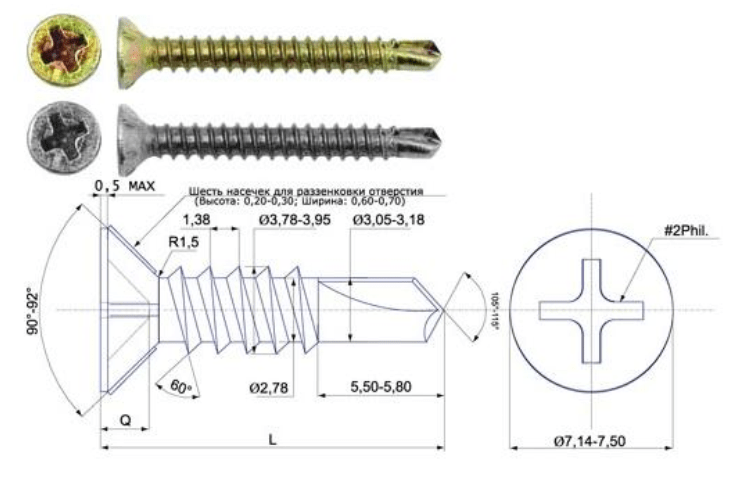

Саморезы для крепления плит и листов ДСП, ДВП, фанеры
Как правило это оцинкованные шурупы (FLUGEL) размером 5.0 х 36
Встречаются с потайной конической головкой и насечками для раззенковки потайного отверстия (DIN 7504P ) с размерами:
Кровельные саморезы
При монтаже кровли целесообразно применять стандартные оцинкованные саморезы. Они не поддаются коррозии. Таблица с размерной линейкой выглядит так:
| Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм | Ø,мм | длина,мм |
| 4,80 | 20 | 5,50 | 19 (20) | 6,30 | 19 (20) | 7,00 | 122 |
| 29 | 25 | 25 | 142 | ||||
| 35 | 32 | 32 | 162 | ||||
| 38 | 38 (40) | 38 (40) | 177 | ||||
| 50 | 51 (50) | 50 | |||||
| 60 | 64 (62) | 60 | |||||
| 70 | 76 (78) | 70 | |||||
| 80 | 100 | 80 | |||||
| 115 | 90 | ||||||
| 130 | 100 | ||||||
| 150 | 130 | ||||||
| 180 | 150 | ||||||
| 235 | 175 | ||||||
| 200 | |||||||
| 235 |
Выпускаются кровельные саморезы с окрашенными головками. Краска создает дополнительную защиту от воздействия внешних факторов. И они не портят экстерьер крыши, так как «выбираются» по цвету.
Шурупы и саморезы специального назначения
Конфирматы
Конфирмат или "евро-винт" - это отдельная категория крепежа. Он разработан для сборки мебельных панелей. Изготавливается с различными защитно - декоративными покрытиями (чаще оцинковка). Шаг резьбы - редкий. Задача - стянуть детали друг к другу. Головка имеет характерное отличие. Для ввинчивания необходим специальный шестигранник.
Шурупы по бетону
Вкручиваются в заранее высверленное отверстие. Перфоратором пользоваться не рекомендуется. Отсюда трудоемкость процесса. Перед ввинчиванием нужно капнуть машинного масла - это немного облегчит процедуру. Вид крепежа, что называется «навечно». Выдерживают высокие нагрузки (до 100кгс). Бывают: Ø 7.5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160,180, 200,… мм.
Оконные саморезы
Подготовка отверстия не требуется. Работают как "усилители" окон и имеют следующие размеры: Ø 3.9 мм, длины: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.
Рамные шурупы
Большие шурупы обладающие высокой прочностью. Вкручиваются в дюбель и иногда идут в комплекте с ним.
Юстировочные шурупы
Характерная особенность - вторая резьба. Первая резьба (как правило более мелкая) необходима для крепления к основе, вторая служит для монтажа подконструкции.
Популярны шурупы шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.
Шурупы для строительных лесов
Шурупы-гвозди
Шурупы для подвесов
Очень удобны в быту, например на таком крепеже у нас уже несколько лет в коридоре городской квартиры висит детская качелька. Время на установку и снятие - буквально 1 секунда! Единого стандарта на размеры этого элемента не существует и каждое производство формирует размерную линейку на собственное усмотрение.
Шпаргалка домашнему мастеру
Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.
Различаем изделие по типу резьбы
Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:
|
Шаг резьбы |
Целевое назначение |
|
Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными). |
|
|
Частый, |
Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия, |
|
Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей. |
|
|
Средний, с |
Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель. |
|
Несимметричный |
Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно). |
|
Чередующийся с насечками |
Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза). |
Все дело в шляпе
По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:
|
Вид шляпки |
Особенности и целевое назначение |
|
Потайная |
После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа. |
|
Профиль - полусфера |
Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки. |
|
Профиль - полусфера с малой пресс шайбой |
Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов. |
|
Малая потайная |
Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой. |
|
Профиль - полусфера с большой прессшайбой |
Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение - прикрепление листовых деталей малой плотности. |
|
Шестиугольная |
Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов. |
|
Воронкоподобная потайная с утолщением на теле стержня |
Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм). |
Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.
Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.
Шлиц - смайл:) Невероятно, но факт
Японский завод Komuro Seisakusho выпустил партию крепежа с нестандартным шлицом в виде смайла. Автор забавной идеи - дизайнер Yuma Kano. К сожалению, на отечественном рынке новинка пока не представлена.
Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежных элементов. Будем признательны за рекомендации, критику и обнаруженные неточности.
ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.
Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:
- принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
- использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.
В результате существенно расширились функциональные возможности этих изделий:
- стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
- расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.
Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче - саморезами.
Основные конструктивные элементы шурупов или саморезов это:
- головка - часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
- шлиц - углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
- стержень с резьбой;
- конец.
Основные типы головок саморезов и шурупов
Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:
Основные типы шлицов саморезов
Существуют следующие типы шлицов саморезов:
Основные размеры шлицов саморезов Phillips, Pozidrive, TORX
Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:
- шлицы Phillips: Ph0, Ph1, Ph2, Ph3, Ph4;
- шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
- шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.
Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.
Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)
Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.
Основные типы резьбы саморезов
В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:
- диаметр;
- количество заходов.
Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.
Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.
Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п
Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.

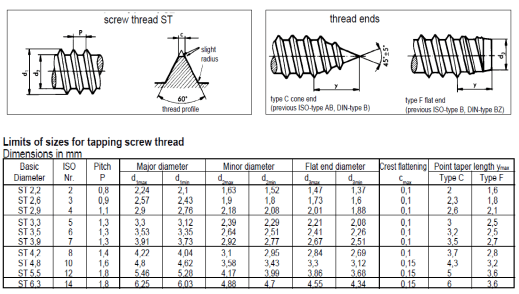

Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).
В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.
Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.
Основные типы концов саморезов
В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.
У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40 о.
У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.
Для повышения самонарезающих свойств применяются специальные конструкции конца.
Наиболее эффективны в этом плане саморезы с буром (сверлоконечные) . Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.
Размеры саморезов и шурупов
Основными для шурупов и саморезов являются два размера: диаметр и длина.
За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой - расстояние от опорной поверхности головки до конца самореза.
Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.
Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа - тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 40 0) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.
