Пескоструйный аппарат является незаменимым инструментом на стройке, особенно при удалении краски с поверхностей и шлифовке металлических изделий. За один день его использования вы можете выполнить работу, на которую у вас ушла бы неделя, если бы вы использовали наждачную бумагу.

Надежные и долговечные модели стоят достаточно дорого, и поэтому в статье ниже будет рассказано, как сделать лучший пескоструйный аппарат своими руками.

Принцип работы

Для начала работы обязательно ознакомиться со схемой работы аппарата. При выборе качественных материалов и комплектующих можно создать аппарат, не уступающий по мощности и надежности заводским. К тому же, в сравнение с покупным, самостоятельно сделанный пескоструйный агрегат будет в несколько раз дешевле.

Сделанный своими руками и покупной пескоструй, работает по простому принципу, который также используется в лакокрасочном устройстве «Краскопульт». К сожалению, есть пункты, по которым они отличаются, именно из-за них устройства не взаимозаменяемые.

Самым важным и ответственным элементом конструкции является компрессор. Он позволяет организовать равномерный и сильный поток воздуха в шлангах устройства.

Это чаще всего самая дорогая деталь, которую нужно приобрести. Он создает поток воздуха, который протекает по шлангу, проходит мимо рукава с абразивным материалом, и захватывая его выходит через сопло.

Сопло тоже является важным элементом, потому что постоянно подвергается воздействию абразивного материала и должно быть наиболее износоустойчивым. При желании можно сделать сопло из автомобильной свечи, но из нее нужно предварительно достать электрические контакты.

Большинство владельцев пескоструйных аппаратов рекомендуют приобрести сопло их в магазине, потому что те отличаются наибольшей износоустойчивостью.

Необходимые комплектующие

То, из чего можно сделать пескоструйный аппарат, можно смело найти в своем гараже или мастерской, или приобрести по низкой стоимости на рынке.

Для того чтобы изготовить емкость для абразивного песка, лучше всего взять большой красный газовый баллон. Он изготовлен из качественного металла и может хорошо противостоять механическим нагрузкам. В днище баллона необходимо сделать отверстие для засыпки абразива и приварить на место его патрубок с резьбой.

Качественный компрессор, от работы которого будет зависеть качество и мощность распыла аппарата, является ответственной частью. Надежные и мощные компрессоры дорогие. Но при желании его можно самостоятельно изготовить из подручных материалов.

Для его изготовления вам понадобятся:

• Компрессорные головки от автомобиля ЗИЛ или МАЗ;
• Ресивер. Его можно изготовить из газового баллона;
• Электродвигатель;
• Рама для крепления элементов.

Вам также понадобятся следующие нехитрые и недорогие материалы и детали:

• Износостойкие шаровые краны;
• Крепкий армированный шланг, его диаметр должен быть не менее 14 мм;
• Обычный шланг. Через него будет идти воздух по шлангам к рукаву, его диаметр должен быть минимум 10 мм;
• Штуцеры, для соединения воедино главных узлов установки;
• Герметик для обработки мест возможных протечек, лучше всего ФУМ-лента.

Сборка

Просмотрите фото, как сделать пескоструйный аппарат своими руками для упрощения процесса сборки.

Первое что нужно сделать, это срезать латунную часть в верхней части газового баллона, и вместо этого приварить штуцер под рукав. Именно в этом место будет происходить сток абразива. Нужно помнить о том, что в баллоне может остаться небольшое количество газа, для большей безопасности используйте компрессор для проветривания.

Необходимо следить за тем, чтобы швы при сваривании швов были наиболее герметичны. Вы также можете приварить к баллону колесики, которые сделают установку мобильной.

Обратите внимание!

Смешивание абразивного материала и воздуха происходит в рукаве, в котором присутствуют три штуцера. Абразивная смесь мощным потоком движется по армированной трубке. Последний этап это выход абразивной струи из сопла.

Необходимо соединить детали и при этом обеспечить их герметичность, в этом поможет ФУМ-лента.

Существует множество других идей и инструкций как сделать пескоструйный аппарат своими руками. Представленный является наиболее простым и экономичным вариантом.

Ознакомьтесь со схемами и чертежами для самостоятельного изготовления пескоструев. И приобретите качественные комплектующие, способные выдерживать длительное воздействие абразивных частиц.

Если серьезно отнестись к сборке устройства, оно должно функционировать не хуже заводского

Обратите внимание!

Заключение

Все изложенные советы и рекомендации должны были показать, как правильно сделать пескоструйный аппарат своими руками. Процесс это не тяжелый, но он может помочь вам сэкономить и создать полезный агрегат, сферы использования, в которых он может принести ощутимую пользу тяжело перечислить.

Фото пескоструйных аппаратов своими руками

Обратите внимание!

Отправим материал вам на e-mail

Нередко для того, чтобы удалить ржавчину с кузова автомобиля или почистить какую-либо деталь, автомобилисты обращаются за помощью к специалистам, платят им немалые деньги. Даже обычный металлический забор не покрасишь без зачистки от ржавчины. На самом же деле необходимо просто понять, как сделать пескоструй своими руками (видео будет представлено в сегодняшней статье), и эти проблемы будут решены. Работа не потребует больших затрат, а у домашнего мастера будет свой личный аппарат, способный выполнить подобную грязную работу.

Пескоструйный аппарат в хозяйстве может стать незаменимым помощником

Подобный агрегат состоит из нескольких основных узлов:

• компрессора, создающего давление, необходимое для пескоструйного аппарата;
• кабелей, посредством которых производится подача напряжения на компрессор;
• шлангов;
• штуцеров;
• кранов для регулировки подачи давления;
• дозаторов;
• влагоотделителя.

Однако одной из самых важных деталей устройства можно назвать сопло, через которое под давлением воздуха проходит абразив. При промышленном производстве покрытием для стального сопла служат соединения бора или вольфрама. Такие детали долговечны, но в домашних условиях при изготовлении своими руками пескоструйной установки их сделать невозможно. Хотя здесь и нагрузка на сопло будет небольшой, несравнимой с промышленными масштабами.

Полезная информация! Для самодельной установки можно использовать обычную сталь. Неплохо подходит старая автомобильная свеча, из которой вытаскивают электрод. Конечно, срок службы такого сопла минимален, но и стоимость нулевая.

Схема пескоструйного аппарата: некоторые тонкости

Для того чтобы уважаемому читателю было проще сориентироваться в устройстве агрегата, предлагаем посмотреть на схематическое изображение пескоструя. Вы убедитесь, что ничего сложного в его устройстве нет. Главное – это понять принцип его работы, с чем мы сейчас и будем разбираться.

Каков принцип действия пескоструйного аппарата: видео и фотопримеры

Принцип работы устройства можно сравнить с краскопультом. Многие знают, что проходящий под высоким давлением поток сжатого воздуха захватывает небольшими частицами краску и выносит её наружу через сопло. Здесь принцип тот же, только вместо краски выступает абразив (песок). И хотя конструкции пескоструйных аппаратов могут отличаться, принцип работы от этого не изменяется. А чтобы разъяснить оставшиеся непонятные моменты, предлагаем просмотреть очень познавательный видеоролик на эту тему:

Какие виды пескоструйных аппаратов различают

Чтобы ответить на вопрос, какой пескоструйный аппарат лучше, следует чётко понять, для какой цели он будет предназначаться. В зависимости от области применения определяют, какой вид аппарата необходим. Различают три основных вида:

Важно! Если требуется обработка больших площадей или сложных в очистке элементов, т.е. использование пневматического пескоструя, лучше не пожалеть денег и нанять профессионалов, чем рисковать своей жизнью. Помните, что разорвавшийся рядом даже на 4 атм ресивер шансов на жизнь не оставляет.

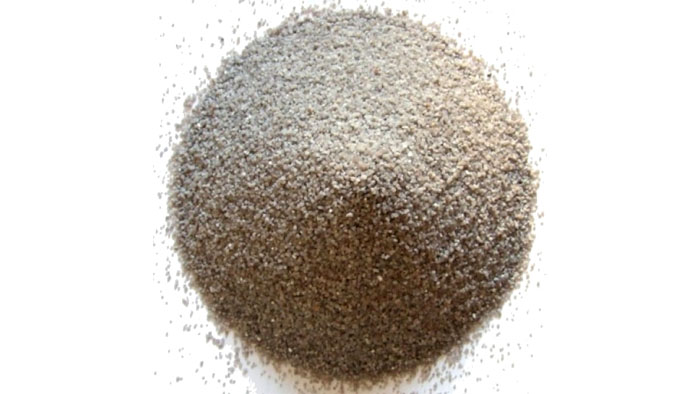

Песок для пескоструя: какой лучше использовать

Для пескоструйной обработки рекомендуется не только песок. Чаще бывает выгоднее использовать другие абразивы. Но для пескоструйных аппаратов, изготовленных своими руками, наилучшим абразивом будет кварцевый песок. Использовать их на слишком жёсткие загрязнения никто не будет, а (к примеру) для того, чтобы снять ржавчину на крыле или капоте автомобиля перед тем, как подкрасить это место, кварцевого песка вполне достаточно.

Важно знать! Кварцевый песок тоже может быть неоднородным. Следует понимать, что если требуется полировка, используются мелкие, просеянные фракции, а для чистки забора от ржавчины перед покраской лучше использовать непросеянный песок.

Размер фракций по областям применения распределяется следующим образом:

• 0,1−0,8 мм – ровным просеянным песком производится матирование стекла;
• 0,3 мм – полировка медных, алюминиевых деталей;
• 0,3−0,6 мм – лакокрасочные покрытия;
• 0,6−0,16 мм – глубоко въевшаяся ржавчина.

В остальных случаях используются более крупные и жёсткие абразивы.

Поняв, в какой области будет применяться пескоструй, следует обратить внимание на то, что подобное оборудование отличается по следующим характеристикам:

• объём бункера для абразива – от этого будет зависеть удобство работы оператора. Чем больше объём резервуара, тем реже придётся останавливаться во время работы;
• рабочее давление агрегата – для бытового использования применяются аппараты с давлением 4−9 атм;
• производительность – оптимальным считается показатель 15−30 м 2 /ч;
• расход песка в процессе работы – среднее значение для простых пескоструев – 40 кг/ч;
• комплектация ;
• количество задействованных в работе операторов .

Особое внимание следует обратить на сопло. Именно от него будет зависеть производительность, а от материала изготовления – частота его замены. Более приемлемыми считаются керамические и чугунные сопла – работают они долго, а стоят недорого.

Компрессор должен выдавать не менее 350 л/мин, в противном случае придётся устанавливать большой ресивер, что скажется на мобильности установки, которая сама по себе является важным фактором при выборе устройства. К дополнительным функциям, наличие которых желательно, можно отнести дистанционное управление подачей абразива. Это позволяет расходовать меньше воздуха, песка и обеспечивает дополнительную безопасность оператору.

Какой инструмент потребуется для изготовления пескоструйной установки

Первое, что следует приобрести для изготовления пескоструя, – это компрессор, изготовить его своими руками не удастся. Далее – резервуар для песка (абразива). Для этой цели неплохо подойдёт пропановый баллон или старый огнетушитель. Теперь сопло. Конечно, можно его выточить на токарном станке, но тогда нужно быть готовым, что такое сопло быстро сотрётся. Выходом станет приобретение специальных керамических колпачков, которые будут защищать металл. В качестве воздуховодов и каналов для песка с воздухом под давлением прекрасно подойдут гидравлические шланги от строительной техники. Не стоит забывать и о штуцерах, форсунках и кранах – их количество можно подсчитать по чертежу, без которого изготовление пескоструйной установки невозможно.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных своими руками из различных подручных материалов десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.
	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.

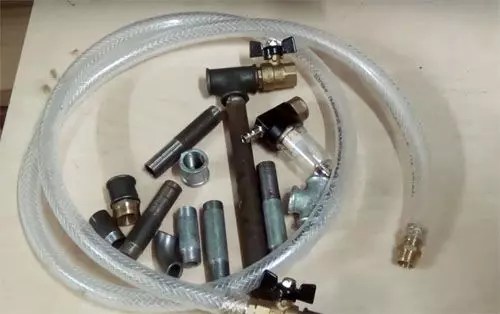

	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.

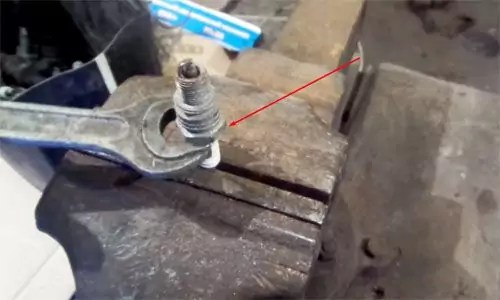

	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.
	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Как сделать сопло пескоструйное своими руками: советы редакции сайт

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Подобные установки могут быть разных видов. Сейчас рассмотрим процессы их изготовления. Начнём с обычного самодельного пескоструйного аппарата своими руками. Видео, представленное ниже, поможет более полно понять нашему уважаемому читателю, как его сделать.

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция сайт представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Плюсы и минусы самодельных агрегатов

Если говорить о положительных сторонах пескоструйных аппаратов, собранных своими руками, то они на поверхности – это возможность чистить поверхности за очень скромную сумму, которую мастер потратит на краны, фитинги и трубы. И то, если в его гараже этого нет. На этом плюсы заканчиваются. А что же с минусами. Тут вопрос посерьёзней. Запылённость при работе – это понятно, а как быть с травмоопасностью? Любая оплошность при сварке деталей приведёт к разрыву в этом месте. В этом случае возможен и летальный исход. Поэтому редакция сайт предупреждает: 1000 раз всё взвесьте и подумайте, сможете ли вы сделать эту работу идеально качественно. Если нет, то от затеи лучше отказаться.

Пескоструйный аппарат – это прибор, с помощью которого обезжиривают, очищают готовые детали, а также матируют и гравируют стекло.

Готовый прибор стоит дорого, поэтому существует прекрасная альтернатива: изготовить пескоструйный аппарат своими руками. Такая установка по качеству работы не будет уступать дорогостоящему оборудованию и ее легко можно собрать из подручных материалов.

Принцип работы прибора заключается в выталкивании абразива из сопла пистолета под большим давлением. Таким образом, песчаная струя очищает обрабатываемую поверхность: снимает ржавчину, матирует стекло.

Фото самодельного пескоструйного аппарата:

Составляющие части пескоструйного аппарата

Главные составляющие пескоструйного прибора:

• компрессор, который подает воздух под давлением;
• емкость для абразива: пластиковая бутылка, газовый баллон;
• воздуховод;
• армированный шланг;
• абразивную фракцию;
• редуктор;
• пистолет для распыления абразива.

Конструкция пистолета включает в себя такие детали: смеситель, сопло, рычаги подачи сжатого воздуха и абразива.

Компрессор лучше приобрести готовый, так как собственноручно сделать прибор, который бы обеспечивал подачу частиц со скоростью 500 л в минуту – достаточно сложно. К тому же, двигатель подачи воздуха должен быть с автоматическим режимом переохлаждения.

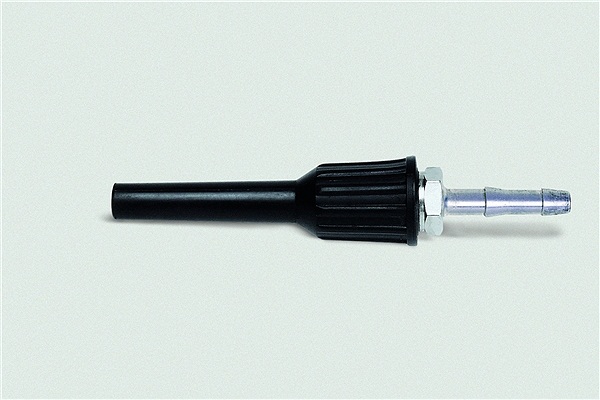

Сопло – важная часть аппарата. Оно должно быть изготовлено из сверхпрочного материала: бора или карбида вольфрама. Керамические и чугунные сопла – недолговечны: они выходят из строя после нескольких часов работы. Однако, если ведется одноразовая обработка, то достаточно использовать дешевое керамическое сопло.

В качестве абразива в домашних условиях обычно используют песок, просеянный через сито. В зависимости от желаемого результата, выбирают мелкую или крупную фракцию от 0,5 до 3 мм. Использовать обычный речной песок – нежелательно. Лучше брать песчаную породу из карьеров.

В домашних условиях нередко используют пищевую соду. Она прекрасно шлифует и очищает поверхности. Но для больших площадей использовать соду нецелесообразно, так как ее понадобится очень много. Для тонкой и деликатной обработки, используют готовые смеси.

Основные конструкции пескоструйных аппаратов

В зависимости от характера работ, используют различные виды пескоструйных аппаратов. Для декоративной обработки стекла, необходима пескоструйная камера.

Для очистки деталей используют приборы открытого типа. Аппараты открытого типа, в зависимости от метода подачи абразива, разделяются на такие виды:

• напорные;
• инжекторные;

Чертежи этих установок показывают существенное различие между ними.

Принцип работы напорного аппарата заключается в поступлении воздуха и вовнутрь установки, и в дозатор емкости с песком. Потоки воздуха перемешиваются, а затем сжатый газ поступает в шланг с соплом. Последний элемент задает форму, и напор песчаной струи. Напорный аппарат используют для обработки больших поверхностей при многочасовой работе.

Схема напорной установки:

В инжекторном приборе воздух и песок движутся по разным рукавам. В результате создается низкое давление, которое является оптимальным для выполнения кратковременной работы.

Схема инжекторной установки:

Лучшей схемой самодельной пескоструйки является всасывающий аппарат с инжекторной подачей абразива.

Пескоструйный аппарат из газового баллона

Довольно популярным прибором для очистки больших поверхностей является самодельный пескоструйный аппарат из газового баллона.

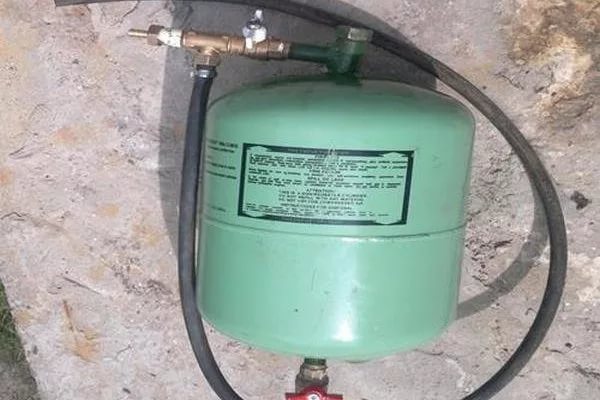

Фото пескоструйного прибора из газового баллона:

Чтобы соорудить данную конструкцию, понадобятся такие детали:

• газовый баллон от пропана или фреона;
• компрессор, мощностью до 3 кВт и производительностью до 500 л/мин.
• шаровые краны, которые регулируют пропуск абразива и воздуха;
• отрезок стальной трубы от водопровода на 2 дюйма с резьбой и заглушкой; служащий воронкой для засыпания песка;
• тройник с резьбой ДУ 15;
• резиновый шланг до 2 м и с диаметром 14 мм;
• кусок шланга, длиной в 5 м, с диаметром 10 мм;
• газовый рукав длиной в 5 метров и с внутренним проходом 10 мм;
• фитинги и зажимы для шлангов;
• сопло из высокопрочного материала;
• лента ФУМ для уплотнения и ликвидации коррозии на металлических деталях.

Сопло (инжектор) можно выточить самому, но лучше купить готовое. Это ответственная деталь, которая обеспечивает необходимое давление струи и ее направление. Сопло должно быть из бора или карбида вольфрама, так как керамическая деталь быстро износится и придет в негодность.

Форсунку можно приобрести готовую или выполнить своими руками. Для изготовления сопла берут металлический пруток, длиною 30 мм и диаметром 10 мм. В нем следует расточить внутреннее отверстие до 2,5 мм на длину 20 мм. Оставшуюся часть прутка растачивают на больший диаметр – 6,5 мм.

Процесс сборки оборудования происходит согласно такой схеме:

1. Из баллона спустить газ и выкрутить вентиль. В емкости не должно остаться газа, так как это чревато опасными последствиями. Для тщательной очистки газа, в него вставляют шланг, который подключен к компрессору, и выкачивают оставшийся воздух.
2. В пустом резервуаре делают два отверстия: одно на дне баллона, диаметром 12 мм, а второе – напротив, в месте крана, диаметром в 2 дюйма. Точно такого же диаметра должна быть труба на входе.
3. Внизу баллона, где будет сток песка, приваривают стальной тройник ДУ 15. Сварка должна обеспечивать хорошую герметичность соединения.
4. Чтобы конструкция устойчиво стояла на полу, к низу баллона следует приварить треногу либо маленькие колесики. Колесная база облегчит депортацию прибора при его перевозке с места на место.
5. Когда основной каркас устройства готов, производят монтаж мелких деталей. На резьбовые части труб прикручивают фитинги. Места соединений уплотняют лентой ФУМ, чтобы конструкция была герметичной.
6. На открытые концы тройника устанавливают втулки с резьбой. На одном выходе патрубка вкручивают шланг, диаметром 14 мм, а на другом – медную трубку, диаметром 10 мм. На медный патрубок закрепляют армированный шланг.
7. Далее, штуцер на 14 мм соединяют с вентилем баллона. Потом берут шлаг, диаметром 14 мм и фиксируют его цанговым зажимом у баллона, а другой конец шланга крепят на хомут у тройника.
8. К свободному концу тройника крепят рукав, который связывает тройниковый смеситель и сопло прибора.
9. Смеситель соединяют с компрессором с помощью шланга, диаметром 10 мм.

Когда конструкция полностью собрана, можно смело подключать компрессор и начинать пользоваться самодельным агрегатом.

Чтобы усилить работу аппарата, можно к резервуару с песком подключить еще один штуцер, другой конец которого подключен к компрессору.

Пескоструйный прибор упрощенной конструкции

На основе инжекторной сборки можно сделать мини пескоструйный аппарат из полиэтиленовой (ПЭТ) бутылки, объемом 1,5 л.

Фото самодельного пескоструйного пистолета:

Для самодельного инжекторного аппарата, напоминающего по виду пистолет, понадобится:

• ПЭТ бутылка;
• шаровый кран;
• тройниковый разъем;
• клапан от краскопульта;
• сопло;
• компрессор.

Компрессор предназначен для подачи воздуха. Данный прибор необходимо приобрести в готовом виде.

Пошаговая инструкция выполнения сборки:

1. Выточить корпус пистолета под размеры сопла на токарном станке.
2. К корпусу присоединить тройник-смеситель. Один из штуцеров подсоединен к компрессору. Он служит для перемещения воздуха, а к другому концу тройника монтируют сопло для всасывания воздуха. На третий отвод смесителя монтируют бутылку с абразивом.
3. От компрессора к пистолету подводится сжатый воздух.
4. Шаровый кран располагается между бутылкой и тройником.
5. Движение воздушных масс осуществляют посредством рукоятки от краскопульта, которая соединена с тройником.
6. Верх резервуара обрезают и засыпают туда абразив.
7. Простым нажатием на курок, происходит выброс струи песка на нужную поверхность.

Такой простой прибор подходит для одноразового применения или для кратковременной обработки небольших деталей – до 20-30 минут. В этом случае допускается использование керамического сопла.

Пескоструйная камера

Для проведения пескоструйных работ для предметов небольшого размера или наоборот – больших поверхностей, используют пескоструйную камеру. Данное приспособление позволяет сэкономить абразивный материал, не давая ему разлетаться на воздухе.

Фото пескоструйной камеры:

Она представлена металлическим прямоугольным ящиком. Конструкция сделана из металлических профилей и тонкой фанеры. Снаружи резервуар облицован стальными листами. Конструкция компактна, так как помещается даже на столе.

На одной из сторон камеры можно сделать смотровое стекло. В той же стенке делают отверстия, диаметром 10 см для перчаток. В эти перчатки просовывают руки и выполняют необходимые действия.

Дно ящика выложено решеткой из проволоки. Под решеткой сделан поддон, на который ссыпается отработанный абразив.

Камера оснащена пистолетом, который обеспечивает выброс абразивного порошка на обрабатываемые поверхности. Поэтому, в одной из стенок камеры надо сделать отверстие под шланг, по которому будет идти воздух к пистолету.

Шланг для песка можно поместить в резервуар с данным абразивом. Это надо для беспрерывного процесса: использованный песок поступает в резервуар, из которого по рукаву будет происходить очередной цикл.

В одной из сторон делают закрывающийся люк для подачи деталей. Для удобства, камера освещается, что позволяет беспрепятственно контролировать процесс. Для обработки детали необходимо руки просунуть в резиновые перчатки, находящиеся внутри камеры и воспользоваться пескоструйным пистолетом.

Таким образом, с помощью самодельной пескоструйки можно сделать качественную обработку поверхностей и деталей. Однако неправильная сборка установки может привести к травмам. Чтобы этого не случилось, необходимо приобрести качественные запчасти и произвести монтаж по инструкции.

Пескоструйный аппарат представляет собой специальный прибор, который выбрасывает песок со значительной скоростью. Основная задача - это очищение или полировка обрабатываемой поверхности.

Современные специализированные магазины предлагают разнообразные пескоструйные агрегаты, отличающиеся своим уровнем мощности и стоимостью. Однако функциональная и надежная продукция предлагается по достаточно высокой цене. При этом модели среднего ценового диапазона могут быстро приходить в негодность. В результате многие люди интересуются, по какой схеме осуществляется изготовление пескоструйного аппарата своими руками. С поставленной задачей можно справиться в минимальные сроки и без каких-либо сложностей.

Чертежи и схемы

Перед тем как начинать изготовление пескоструйного аппарата, крайне важно понять специфику его работы.

Общий принцип функционирования отличается легкостью. Простые модели по своему устройству напоминают конструкцию краскопульта. Подтверждением этого может быть любой чертеж. Предполагается, что оборудование будет получать сжатый воздушный поток в свои воздуховоды, после чего - поднимать песок и выбрасывать его через сопло наружу. Настолько легкий принцип функционирования способствует удобному и быстрому использованию аппарата. К тому же его изготовление отличается удивительной простотой.

Однако для того чтобы успешно создать самодельный пескоструйный агрегат, требуется специальный компрессор. Он должен гарантировать подачу воздушного потока под оптимальным давлением. На самом деле создать компрессор самостоятельно затруднительно, поэтому его лучше всего купить в специализированном магазине. Желательно выбирать модели с мощностью не меньше 3 КВт и наличием системы принудительного охлаждения. Успешно создать пескоструйный агрегат без компрессора не получится, так как он элементарно не сможет справляться с поставленными задачами.

Интересуясь, как изготовить пескоструйный аппарат своими руками, крайне важно понимать специфику работы используемого оборудования. В противном случае созданный агрегат не сможет проявить оптимальный уровень функциональности и успешно обеспечивать подачу воздушного потока под высоким давлением. Специалисты отмечают, что лучше всего использовать компрессоры производительностью не менее 500 л в минуту. Для исключения излишних рисков, связанных с функциональностью оборудования, двигатель компрессора должен обладать системой принудительного охлаждения для исключения риска перегрева.

Для создания пескоструя потребуется использовать:

1. Компрессор, который поспособствует стабильной подаче воздуха под оптимальным давлением.
2. Специальная емкость для материала (песка), которая должна бесперебойно подавать абразивный материал. Рекомендуется использовать газовый баллон от пропана или фреона. Обе емкости готовы похвастаться оптимальной устойчивостью к механическим факторам и готовностью содержать в себе значительное давление.
3. Сопло для пескоструйного аппарата также требуется для успешной работы агрегата. Лучшими материалами являются бор и карбид вольфрам. Недолговечные изделия создаются из керамики, чугуна, но они не могут справляться с долгой интенсивной работой.
4. Для создания полноценной конструкции также требуется использовать 2-дюймовый отрезок стальной водопроводной трубы со специальной резьбой и заглушкой, шаровые краны вида S 111, резьбовую трубу ДУ 15 с тремя переходниками, 2-метровый армированный резиновый шланг, газовый рукав, цанговый зажим, штуцеры для шланга, ленту из фторопластового уплотнительного материала.

Если использовать качественные комплектующие по доступным ценам, общая стоимость комплекта составит около 35 долларов. На самом деле данная сумма оказывается более выгодной, по сравнению с ценой готового пескоструйного оборудования.

Как сделать насадку, сопло, пистолет

Создавая самодельный пескоструйный аппарат своими руками, рекомендуется обратить внимание на особенности изготовления насадки, сопла и пистолета. Только в этом случае гарантируется высокий уровень надежности оборудования и возможность его успешной работы.

Самодельная насадка

Для того чтобы создать специальную насадку для пескоструйного аппарата, рекомендуется позаботиться о наличии специальных конструктивных деталей:

• сопло, через которое в зону обработки будет подаваться смесь воды с песком;
• спусковой крючок;
• армированный шланг, успешно выдерживающий значительное давление;
• дозатор для гарантированной экономии используемого абразивного материала.

На сопло создаваемого пескоструйного аппарата лучше всего установить керамическую насадку, которая сможет прослужить длительное время. При этом металлический аналог не оправдает возложенных надежд относительно своего эксплуатационного срока.

Важно помнить о том, что эффективность работы пескоструйного аппарата с самодельной насадкой, во многом зависит от качества используемого сопла. По данной причине сопло лучше всего создавать самостоятельно только если присутствует возможность высверлить точное отверстие в металлическом стержне диаметром около 15 миллиметров. Если же такая возможность отсутствует, лучше всего использовать заводское сопло, так как оно поспособствует успешной работе всего аппарата. Выбирая серийную продукцию, можно отметить наличие специальных спусковых крючков, которые позволяют рассчитывать на успешную работу пескоструйного аппарата.

При выборе шланга рекомендуется учитывать, что его минимальная длина должна составлять 2 метра для максимально удобной работы. В то же время лучше всего выбирать армированные изделия, так как они смогут работать под высоким давлением и проявлять устойчивость к абразивному материалу. Неармированный аппарат может быстро прийти в негодность.

Особенности создания насадки:

• рекомендуется использование керамического или металлического наконечника;
• на установленном наконечнике лучше всего закрепить функциональный дозатор;
• для закрепления шланга используют хомут оптимального диаметра и штуцер.

Самое важное - это помнить о том, что насадка будет испытывать значительное давление, создаваемое компрессором пескоструйного аппарата. Для исключения излишних рисков следует позаботиться о герметичности и надежности конструкции, поэтому для дополнительного закрепления требуется фум-лента.

Сопло

Главные характеристики сопла любого пескоструйного аппарата:

• тип отверстия;
• диаметр;
• длина;
• материал изготовления.

Важно! Диаметр отверстия в сопле, которое фиксируется на агрегате с помощью специального держателя, напрямую зависит от производительности устройства. При этом производительность определяется мощностью струи или объемом воздушного потока, который может быть пропущен за определенный промежуток времени. Одновременно с этим мощность струи становится прямо пропорциональной объему воздушного потока, который проходит через агрегат. По данной причине для увеличения мощности аппарата рекомендуется создать сопло с большим диаметром. Создавая пескоструй для мойки высокого давления своими руками, следует позаботиться о правильном создании сопла.

Итак, соотношения:

• 6 миллиметров (1/4 дюйма) - 100% мощность;
• 8 миллиметров (5/16 дюйма) - 157%;
• 9,5 миллиметра (3/8 дюйма) - 220%;
• 11 миллиметра (7/16 дюйма) - 320%;
• 12,5 миллиметра (1/2 дюйма) - 400%.

При этом сопло с диаметром в 6 миллиметров способствует возникновению струи с мощностью 30 кубических метров в час.

Для пескоструйной обработки любых поверхностей с незначительными загрязнениями лучше всего выбирать сопла длиной 7-8 сантиметров. При этом для эффективного очищения поверхностей со сложными загрязнениями требуются модели с длиной до 23 сантиметров.

В домашних условиях можно успешно изготовить только сопло для пескоструйного аппарата своими руками, которое будет обладать обычными отверстиями, но даже эта задача, скорее всего, покажется сложной и специфической. При этом самостоятельное создание пескоструйных аппаратов с внутренними отверстиями не может быть успешным, так как для их производства требуется специальное оборудование.

Для создания сопел принято использовать различные материалы, которые влияют на долговечность готового изделия. Итак, приблизительный срок эксплуатации создаваемого агрегата при интенсивной работе:

• керамика - 1-2 часа;
• чугун - 6-8 часов;
• карбид вольфрам - 300 часов;
• карбид бор - 750-1000 часов.

Если же в виде абразивного материала в пескоструйном аппарате используют стальную дробь вместо песка, долговечность сопел увеличивается в 2-2,5 раза. В любом случае рекомендуется выбирать только подходящие материалы для увеличения эксплуатационного срока пескоструйного агрегата. Самостоятельно изготавливая сопло для пескоструя своими руками, нужно ценить свой труд и правильно оценивать его целесообразность вместо того, чтобы думать только об экономии. Такой подход предусматривает возможность оценить максимальную выгоду самостоятельного проведения мероприятий по созданию пескоструйного аппарата.

Пистолет

Если нужно создать пистолет для пескоструя своими руками, крайне важно понять специфику исполнения этого агрегата.

Самый простой пистолет включает в себя рукоятку, два штуцера и специальный наконечник. При этом один штуцер требуется для поступления воздушного потока под оптимальным давлением, а другой - для всасывания песка.

Изначально потребуется позаботиться о наличии насадки или сопла. Следует быть готовым к тому, что через сопло может выбрасываться воздух с песком под оптимальным давлением. Для того чтобы пескоструйный агрегат успешно работал, самостоятельное изготовление насадки или сопла допускается только с гарантированным пониманием особенностей устройства и возможности его эффективной работы.

Учитывая размеры насадки, следует выточить корпус к пистолету. Затем к корпусу прикрепляют рукоятку и два штуцера. Самый простой способ предусматривает сбор агрегата с использованием водопроводных фитингов, тройника и пластиковой емкости для песка. Такой пескоструйный аппарат можно изготовить в минимальные сроки. Для этого нужно всего лишь в используемую емкость насыпать песок, после чего - присоединить ее ко второму концу штуцера. При этом конструкция должна включать в себя шланг со сжатым воздушным потоком, который будет вырабатываться компрессором.

Зная, как можно успешно выполнить устройство пескоструйного аппарата своими руками, гарантируется возможность успешного создания агрегата, который порадует высоким уровнем функциональности и надежности.

Пескоструй из Керхера

Внимание! Главное отличие оборудования из Керхера - это использование пневматического оборудования для мойки, которое также найдет достойное место в автомобильной работе.

При этом обычный компрессор не требуется. Предполагается, что абразивный материал (чаще всего песок) будет подаваться под влиянием сильной кинетической энергии, которая поспособствует эффективной очистке. При этом созданная насадка пескоструя на керхер своими руками может быть реализована на основе пистолета, рассчитанного для пневматического очистного оборудования.

Для создания насадки лучше всего использовать качественные материалы. При этом разрешается применять только песок очень мелкой фракции, который будет подаваться вместе с дистиллированной водой. В противном случае появляется риск того, что пескоструйный агрегат не прослужит длительное время из-за своей повышенной уязвимости к различным внешним факторам.

Итак, как сделать пескоструйный аппарат своими руками? Какие дополнительные аспекты следует учитывать?

Самое важное - это понимание специфики работы пескоструя:

1. При нажатии на специальный пистолет вода должна проходить мимо заборного шланга. Основная цель - создание вакуума.
2. Впоследствии созданный вакуум засасывает песок, который смешивается с водой. Нужный процесс успешно запускается.

Реализация такой схемы обычно оказывается нецелесообразным. Чаще всего рекомендуется использовать дополнения в виде кранов, дозаторов. Если удастся успешно создать самодельный пескоструй своими руками, на очистку поверхности диаметром 70-80 сантиметров может уйти минимум времени и до 30 килограммов песка.

Создавая насадку для пескоструйного аппарата, необходимо позаботиться об обязательном наличии следующих деталей:

• сопло (данное устройство представляет собой основу для любого пескоструйного оборудования, а не только для Керхер);
• cпусковой крючок;
• армированный шланг (минимальная длина - 2 метра);
• удобный и функциональный дозатор;
• керамическая насадка для активного использования пескоструйного агрегата (металлический аналог быстро придет в негодность).

Следует отметить, что самостоятельно создать пескоструй из керхера своими руками не так-то просто. Специфика проявится даже в изготовлении сопла, ведь для этого потребуется выбрать металлический стержень диаметром от 15 миллиметров и аккуратно распилить его из середины.

Собрать насадку можно по следующей схеме:

• к соплу прикрепляют насадку посредством имеющейся резьбы;
• с другой стороны сопла устанавливается армированный шланг, который закрепляется штуцером и хомутом;
• в конце керамической насадки устанавливается дозатор.

Именно эти три основных аспекта способствуют созданию керамической насадки, которая позволит длительное время использовать пескоструйное оборудование.

Для экономии песка разрешается применение специального резервуара с решеткой. Для этого требуется армированный шланг, который прикрепляют к емкости с водой и абразивным материалом, а также к поддону для сбора отработанного песка.

Видео пескоструя из керхера своими руками позволит понять специфику выполнения оборудования с дальнейшим успешным его использованием.

Мини-версия своими руками

Самая легкая задача - это создать мини пескоструй своими руками. В этом случае требуется выполнять определенные задачи, которые позволят стать обладателем функционального агрегата. Итак, как собрать пескоструй своими руками?

1. Изначально следует подготовить выбранную емкость. Например, если используется баллон, в котором раньше хранился пропан, его остатки выпускаются перед спиливанием горла.
2. В подготовленную емкость пропускают внутрь. Компрессором прокачивают баллон.
3. В подготовленной емкости делают два отверстия, которые располагаются друг напротив друга: на месте крана и на дне.
4. Отверстия приваривают для создания надежной горловины.
5. Снизу к отверстию приваривают трубу. Создавая пескоструйный аппарат своими руками, крайне важно следить за герметичностью конструкции.
6. Баллон ставят на треногу или колеса для транспортировки и сохранения устойчивости.
7. На резьбовые концы труб наматывают фум-ленту для герметичности.
8. Прикручивают краны для оборудования.
9. На тройник устанавливают штуцеры. В один вкручивают 14-миллиметровый шланг, а во второй - медную трубку со шлангом. К третьему штуцеру подсоединяют шланг и закрепляют его хомутом.
10. С противоположной стороны устанавливают емкость для абразивного материала.
11. На конец шланга присоединяют специальный цанговый зажим с соплом.
12. Тройник устанавливают на вход для подачи воздушного потока. Кроме того, подсоединяют кран с баллоном для песка.
13. Первый выход с тройника подсоединяют к компрессору, второй - к емкости.

Сложный или простой пескоструй своими руками можно постараться создать даже в домашних условиях, но при этом нужно позаботиться о высоком уровне функциональности и надежности агрегата. К тому же пескоструйное оборудование должно успешно функционировать.

Пескоструйная машина пригодится практически каждому. Это устройство поможет быстро и качественно очистить поверхности от следов , и окалины. В продаже несложно найти приборы для очистки песком, но стоят они недёшево. Самый «бюджетный» из них обойдётся минимум в 9 000 рублей. Сегодня редакция HouseChief предлагает вам подробные инструкции о том, как сделать пескоструй своими руками. Видео, советы от мастеров и важные рекомендации по эксплуатации прибора − в этой статье.

Читайте в статье

Как устроен пескоструйный аппарат и его схема

Изготовить пескоструйную машину полностью из самодельных деталей не получится, вам придётся приобрести некоторые части устройства перед началом работы.В принципе, пескоструйка похожа на краскопульт. Она состоит из компрессора, который обеспечивает нагнетание воздушного потока, магистрали, в которую поступает песок и сопла, выбрасывающего наполнитель в сторону обрабатываемых поверхностей. Сам аппарат может иметь внушительные габариты, если вам, к примеру, необходимо почистить от следов краски, или компактным, если речь идёт о тонкой работе по гравировке на стекле.

Кроме трёх основных элементов, о которых уже было сказано, в схему аппарата входят ресивер, система кранов, электрические и шланги. Для засыпки песка потребуется основной резервуар.

Общая схема пескоструйного аппарата

Вот так выглядит схема устройства.

Как видите, все комплектующие прибора можно купить или изготовить по отдельности, а значит, поставленная задача – изготовить пескоструйную установку своими руками − выполнима.

Принципы действия пескоструйного аппарата и область его применения

Простой принцип действия песка как мощного абразива известен всем. Мельчайшие частицы, попадающие на рабочую поверхность под давлением, срывают все слои , налёта, ржавчины. Задача пескоструйки состоит как раз в том, чтобы направить абразив в нужном направлении и обеспечить необходимое давление для выполнения работы. Давление обеспечивается воздушным компрессором.

К сведению! Для пескоструйной машины потребуется компрессор мощностью не менее 3 кВт и производительностью 500 л/м.

Можно использовать пескоструйный аппарат с водой – она заменит воздух, а вместо компрессора можно использовать . Для того чтобы песок поступал в магистраль, ёмкость аппарата должна иметь правильный угол наклона стенок, как в песочных часах.

Принцип работы пескоструйного аппарата в обучающем видео

Как на практике происходит очистка поверхностей пескоструйным аппаратом напорного типа, демонстрируется в следующем видеоматериале:

С помощью такого устройства можно чистить не только металл от следов коррозии. Регулируя напор поступающего абразива, вы легко снимете со стен и пола старую или побелку, приведёте в порядок деревянный забор, матируете поверхность.

Виды пескоструйных аппаратов по сфере применения и принципу действия

Пескоструйки можно условно разделить на виды по нескольким принципам.

По сфере применения:

1. Вакуумные. В процессе работы выброшенный через сопла песок возвращается в ёмкость с помощью вакуума и используется повторно. Применяется для аккуратной и тонкой работы.
2. Пневматические. Мощные устройства, выбрасывающие песок под сильным напором, используются для обработки больших площадей.
3. Всасывающие. Воздух в таком аппарате подаёт песок к соплу и собирает его обратно после использования. Подобные приборы предназначены для удаления и матирования стеклянных поверхностей.

По принципу подачи песка:

1. Напорный. Компрессор нагнетает воздух в узел дозировки и на саму установку. Таким образом, достигается максимальная скорость абразивных частиц.
2. Инжекторный. Абразив и воздушный поток двигаются по разным рукавам. Скорость частиц песка в этом случае невысокая, и сам аппарат менее мощный.

Как правильно подобрать песок для пескоструя

Изначально пескоструйки работали на кварцевом песке. Это самый дешёвый расходный материал для таких установок. Современные производители предлагают загружать в аппарат другие сыпучие абразивы, действие которых значительно отличается от обычного песка. Дело дошло до того, что в некоторых европейских странах запретили использовать простой песок в работе, мотивируя это тем, что он вызывает серьёзные проблемы со здоровьем у людей, которые находятся в радиусе действия работ.

Сторонники использования песка, кроме его основного преимущества − цены, называют и возможность повторного использования абразива, в том числе и для строительных целей. Средняя твёрдость частиц позволяет пользоваться аппаратом человеку с недостаточным опытом без риска повредить обрабатываемую поверхность. Кроме того, песок имеет фракции разного размера, что позволяет подбирать оптимальный режим для очистки разных видов покрытий.

Какие ещё виды абразивных материалов можно использовать в пескоструйке:

• купершлак или никель – отходы никелевого и медного производства, отличаются высокой прочностью и твёрдостью;
• гранатовый песок – используется для резки металла в мощных пескоструйных машинах;
• оксид алюминия – электрокорунд − является самым твёрдым абразивом, способен справиться с любой задачей и при этом сохраняет свою форму частиц;
• чугунная и стальная дробь – стоит недёшево, но обладает свойством закаливать поверхность, как ковка.

По какому принципу подбирается тот или иной расходный материал? Прежде всего, следует определиться с целью работ: если вам нужно почистить стену дома от фасадной краски, не стоит покупать дорогой абразив. Если ваш аппарат неспособен собирать и использовать материал повторно, то отдайте предпочтение кварцевому песку. Его хотя бы оптом можно использовать в песочнице.

Как выбрать пескоструйный аппарат из представленных в магазинах

Если вы выбираете прибор в магазине, возникает резонный вопрос: какой пескоструйный аппарат лучше выбрать?

Чтобы правильно подобрать прибор, нужно рассмотреть его с точки зрения удобства и практичности применения. Вот несколько основных критериев для подбора:

• критерий №1 : размер ёмкости для абразива. Чем больше резервуар, тем реже вам придётся производить засыпку материала, но в то же время тем тяжелее будет вся конструкция. Для ручной работы достаточно столитровой бочки;

• критерий №2 : размеры и материал сопел. Длинные сопла нужны для работы со сложными и сильно загрязнёнными поверхностями. Для удаления краски достаточно сопла длиной 5 см, ржавчины – 6 см;

• критерий №3 : мощность компрессора. Хорошие показатели для домашнего прибора – давление в 5−9 атмосфер. Более мощные пескоструйки способны резать металл;

• критерий №4 : производительность пескоструйки. С этим параметром вы можете ознакомиться в техническом паспорте изделия. Качественные бытовые машины способны обрабатывать 20−30 м²/ч и расходовать при этом до 40 кг песка.

пескоструйный аппарат

Какие инструменты и материалы потребуются для изготовления пескоструйного аппарата своими руками

Возвращаясь к вопросу изготовления пескоструйки своими руками, рассмотрим, что потребуется для работы:

• Компрессор, обеспечивающий давление для пескоструйного аппарата. Как мы уже говорили, изготовить компрессор для пескоструя своими руками очень сложно, да и полученный результат вряд ли порадует вас мощностью. Так что эту часть нужно просто купить. Потребуется прибор мощностью не менее 3 Квт с системой принудительного охлаждения и парой поршневых групп.
• Ёмкость для абразива. Главное требование к баку – правильный наклон стенок, обеспечивающий естественное ссыпание песка. Стенки должны быть под углом от 30 до 60°. Ёмкость должна быть изготовлена из толстостенного металла. Для этой цели отлично подходит газовый баллон или огнетушитель.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

"Пескоструйную обработку можно производить не только на открытом пространстве, но и в камере. Такой вариант подходит для обработки небольших деталей.

"

Чертёж пескоструйной камеры для изготовления своими руками:

• Рукав подобрать несложно. Для этого достаточно резинового шланга нужного диаметра. Крепление шланга обеспечивается металлическими хомутами или стяжками.
• Сопло – можно купить готовое сопло или изготовить его самостоятельно из подручного материала. Чтобы устройство прослужило дольше, его оснащают заменяемыми керамическими колпачками с отверстиями в 5−6 мм для аккуратной работы.

Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео

Подумайте, прежде чем браться за изготовление пескоструйки. Насколько масштабны планируемые вами работы? Покупка воздушного компрессора – тоже затраты из семейного бюджета. Если перед вами стоит всего лишь задача почистить , может, проще взять такой прибор в аренду в одном из пунктов проката?

Другое дело, если агрегат нужен будет регулярно. Его покупка отразится на вашем кошельке. Заводские модели часто выходят из строя, а производители дают на них очень скромную гарантию из-за специфических условий работы. Вот и получается, что сделать пескоструйку своими руками дешевле, а учитывая использование заменяемых деталей, прослужит она вам бесконечно долго. Давайте рассмотрим самые популярные модели из подручных материалов.

Как сделать своими руками пескоструй из газового баллона

Изображение	Описание работ
	В днище газового баллона нужно сделать отверстие. Обратите внимание: баллон должен быть абсолютно пустым, это очень важно для вашей безопасности! Чтобы сделать дыру нужного диаметра, сначала просверливается несколько отверстий, затем содержимое выпиливается по металлу.
	Неровные края нужно тщательно обработать шлифовальной насадкой.
	К отверстию потребуется сваркой прикрепить двухдюймовый гон с резьбовой крышкой.
	Для аппарата потребуются фитинги, сгоны, шланг и стяжки.
	Самая тяжёлая часть работы – открутить кран от баллона. У старых баллонов краны обычно выкручиваются с трудом, можно слегка разогреть их горелкой, использовать рычаг и газовый ключ, тиски.
	В освободившееся отверстие вкрутите фитинг для подсоединения остальных деталей.
	Все резьбовые соединения нужно уплотнить с помощью пакли или нити ФУМ.
	Для выхода песка потребуется соорудить такую конструкцию из переходников.
	Как вариант, для сопла можно использовать носик от дешёвого термопистолета. Его закрепляют на конце шланга с помощью изоленты и хомутов.
	Для регулировки мощности давления потребуется установить кран на месте подключения шланга компрессора.

Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:

Как сделать своими руками пескоструй из огнетушителя

Изображение	Описание работ
	Для изготовления пескоструйки небольшого размера можно использовать обычный огнетушитель. Такую ёмкость придётся часто заправлять, зато её легко переносить на новое место.
	В огнетушителях вентиль выкручивается намного легче, чем в газовом баллоне. Вам потребуется всего лишь газовый ключ.
	Как и в газовом баллоне, в днище огнетушителя необходимо проделать отверстие для засыпки песка.
	К полученному отверстию приваривается фитинг с резьбой.
	К баллону необходимо приварить металлические ножки. Они придадут конструкции устойчивость и позволят подключить снизу шланг.
	Для дальнейшей работы потребуется комплект фитингов и кран.
	В собранном виде устройство выглядит так: на выходе из баллона стоит кран, слева − выход для подключения компрессора, справа – для рукава пескоструя.

Остаётся только подключить к этой установке компрессор и пистолет для пескоструйного аппарата. Такой небольшой прибор пригодится для мелких работ.

Пескоструйное сопло и его изготовление своими руками

Что важно для пескоструйного сопла? Прежде всего – диаметр выходного отверстия, от него зависит аккуратность обработки и расход абразива. Как расходуется абразив в зависимости от диаметра сопла в таблице:

Второй важный момент – длина сопла. Длина влияет на качество обработки поверхности. И последнее – материал. Чем прочнее материал сопла, тем дольше прослужит этот элемент конструкции.

Готовые заводские изделия имеют стандартные диаметры сопла – 12, 10, 8 и 6 мм. Вы можете встретить в продаже сопла с системой «Вентури», скорость абразивных частиц в них может достигать 720 км/ч. Обработка с такой мощностью высокоэффективна.

Из чего можно своими руками изготовить сопло для пескоструйки, и сколько оно прослужит:

К сведению! Если вы используете как абразив стальную дробь, сопла прослужат почти в три раза дольше.

Технология изготовления своими руками сопла из свечей зажигания для пескоструя:

Изображение	Описание работ
	Для изготовления сопла подходят керамические автомобильные свечи, их запас (уже использованных) есть практически у каждого автомобилиста. Со свечи нужно снять наконечник, он легко вынимается без использования инструментов.
	Сердечник нужно зажать в тисках и аккуратными движениями открутить свечу так, чтобы вынуть эту металлическую сердцевину.
	Оставшийся сердечник можно выбросить, он больше не пригодится.
	После свечу следует аккуратно обрезать болгаркой сразу за первой гайкой. Делайте это аккуратно, так, чтобы не расколоть керамику.
	После обрезки все металлические части легко снимаются с керамического наконечника, и сопло для пескоструйки готово.
	Керамическое сопло выдерживает максимум 2 часа работы и после теряет свою форму. Так что если вам нужно обеспечить более длительное время работы, запаситесь комплектом наконечников.

Как продлить срок службы самодельного сопла, смотрите в следующем видеосюжете.
