Заливка пола по лазерному уровню. Лазерный уровень для выравнивания пола – незаменимый инструмент на больших площадях. Рекомендации: как пользоваться лазерным уровнем для выравнивания стен

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.

Устройство позволяет получать на стенах, полах и потолках линии:

• по вертикали;
• по горизонтали;
• крестообразные;
• сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

• призменные;
• ротационные.

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

• горизонтально;
• вертикально;
• под наклоном.

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90° , то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

• На пол, стол, подставку и любую прочную и стабильную плоскость
• На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
• На распорную штангу.
• На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

• угол сканирования;
• скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

• Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
• Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
• Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
• Развернуть устройство на 90° и повторить операцию для всех стен.

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

• Мокрой стяжки цементно-песчаными смесями;
• Устройства наливного пола ;
• Заливка ровнителя .

Рассмотрим, как сделать разметку уровня стяжки подробно.

Разметка уровня стяжки связана с ее толщиной

Каждый тип стяжки, имеет свою технологическую толщину. Наиболее толстые стяжки на цементной основе. Меньшую толщину имеют стяжки с добавлением синтетических связующих материалов.

Толщина ЦПС

• Цементно-песчаная стяжка (ЦПС), связанная с бетонным перекрытием, не может быть толщиной менее 30 мм.
• Цементно-песчаная изолированная стяжка, сделанная на звукоизоляционном или теплоизоляционном слое («плавающий пол») должна быть толщиной не менее 40 мм с армирующей сеткой и не тоньше 50 мм без армирующей сетки. Плюс толщина подстилающего слоя 60 мм из песка и 80 мм из гравия, шлака и мелкофактурной щебенки. Итого : общая толщина «плавающего» пола 100-140 мм.

Толщина наливного пола

Наливной пол делится на основной и финишный. Для первого, основного слоя наливного пола, минимальная толщина зависит от производителя смеси «Наливной пол», однако по СНиП 2.03.13 «Полы», таблица:2, минимальная толщина «грубого» наливного пола должна быть 20 мм. Если стяжка будет закрывать трубопроводы (электропроводку в трубах, нагревательные электрические кабели теплого пола и греющий трубопровод водяного теплого пола) стяжка должна быть выше трубопроводов на 10-15 мм. (СНиП 2.03.13 «Полы», пункт 5.2). Это значит, что наливной пол используемый для стяжки пола, не может быть тоньше 20 мм.

После определения общей толщины конструкции пола, считая от плиты перекрытия, можно приступать к разметке уровня стяжки.

Где нужно наносить разметку уровня стяжки

Если вы планируете делать стяжку во всей квартире, то промерять уровень пола нужно сразу во всей квартире. Сама стяжка должна быть сделана в один уровень по всей комнатам квартиры, за исключением балкона, ванны и туалета. Они могут не входить в общий уровень из-за своих порогов.

Плиты перекрытий в квартире могут лежать не горизонтально, а с уклоном. Также могут быть перепады уровня пола в разных комнатах. Чтобы это выявить нужно, сделать предварительный промер всей квартиры. Промер уровня пола, делается, с целью определить наивысший уровень существующего пола.

Примечание: Если вы делаете стяжку в отдельной комнате, то в комнате также нужно выявить наивысшую точку пола.

Начинаем разметку уровня стяжки с промера уровня полов.

Промер уровня полов

Для того чтобы промерить уровень существующего пола и нанести уровень стяжки на стены, нужно по всему периметру квартиры (или отдельной комнаты) нанести горизонтальную линию. Линия горизонта наносится на высоте 90-100 см от перекрытия. При этом нужно достигнуть такого результата, при котором линия горизонта, проведенная по всему периметру помещения, должна замкнуться. Причем, замкнуться она должна, со смещением не более 1-2 мм.

Нанести линию горизонта по периметру помещения можно несколькими способами:

class="eliadunit">

• Используя лазерный уровень, с горизонтальным лучом;
• Используя водный уровень (гидроуровень);
• Для отдельной комнаты, можно обойтись длинным строительным уровнем (ватерпасом).

Разметка горизонтального уровня при помощи лазера

Использование лазерного уровня для вынесения на стену горизонтальной линии достаточно просто. Лазерный уровень на треноге, устанавливается посередине комнаты на прочное основание. Луч лазера проецируется на одну стену и по углам отмечается карандашом. Затем лазер поворачивается на другие стены, и отмечаются линии горизонта по всему периметру.

При разметке горизонта на стене с дверным проемом, луч лазера проецируется на стену коридора или другой комнаты. Ее тоже нужно отметить. От этой отметки делается разметка горизонтального уровня по всей квартире, комната за комнатой.

Разметка горизонтального уровня при помощи водяного уровня (гидроуровня)

Что такое водяной уровень (гидроуровень)

Гидроуровень представляет собой две стеклянные колбы (2) соединенные длинным шлангом (1). На колбы наносятся измерительная шкала, В шланг гидроуровня наливается вода, до уровня посередине колб. Воздушных пузырей в системе гидроуровня быть не должно.

Примечание: Чтобы в системе гидроуровня не было пузырьков ее нужно пролить водой. В одну колбу воду нужно заливать, из другой колбы вода будет вытекать, при этом пузырьки будут выходить. Воду нужно заливать до полного выхода всех пузырьков.

Как работать с гидроуровнем

Для разметки горизонтального уровня при помощи водяного уровня нужно два человека. В одном углу комнаты ставится отметка на высоте 90-100 см от основания. К этой отметке приставляется одна шкала ватерпаса. Второй конец гидроуровня, помощник приставляет к другому углу комнаты. Двигая вверх- вниз одну колбу гидроуровня нужно добиться, чтобы вода была на одном уровне в обеих колбах водяного уровня. После отметки этого уровня на стене помощник переходит на другой угол и так далее по всей квартире.

Примечание: При перемещении ватерпаса по квартире нужно закрывать отверстия колб гидроуровня пальцем или крышкой (3), чтобы вода из него не вытекала.

После сделанных отметок по всем углам квартиры (комнаты) при помощи отбивочного строительного шнура, наносится линия горизонта по всей квартире (комнаты).

Определение верхнего уровня основного пола

От отмеченного горизонтального уровня нужно сделать промеры расстояния от линии до пола и выявить минимальное расстояние из них. Это и будет нулевой уровень новой стяжки пола.

Дальше просто. От верхнего уровня пола отмечаем общую толщину стяжки. Делаем отметку. Измеряем расстояние от линии горизонта до сделанной отметки и переносим этот размер по всей квартире. Линии уровня стяжки отбиваем строительным красящим шнуром. Это и будет линия уровня чистового пола в квартире или комнате.

Примечание : если конструкция стяжки планируется многослойной: с подсыпкой, слоем звукоизоляции и теплоизоляции, можно отметить все линии слоев конструкции пола.

На этом. Разметка уровня стяжки пола закончена! Ходите по ровному полу.

Выравнивание пола – одна из самых трудоемких работ во время ремонта. Причем не столько сложны сами работы с выравнивающими смесями или устройством лаг, сколько с определением нулевого уровня пола и просчетом необходимого материала для его выравнивания. Никогда не пробовали разобраться во всем этом? На самом деле все просто. Кривизна пола определяется при помощи нескольких точек его уровня, которые сравниваются с контрольными по отношению к самому полу. После того, как вы определили кривизну пола, необходимо отбить на стенах уровень нового. И только после этого приступать к его устройству. А выравнивают полы от самой низкой точки к самой высокой. И как именно все происходит – сейчас разложим по полочкам.

Какой уровень выбрать?

В строительном мире уже накоплен огромный опыт измерения кривизны горизонтальных поверхностей при помощи шнурков, отвесов и самодельных водяных уровней. И, как показывает жизнь, все полученные данные таким способом далеки от абсолютной точности. Это можно заметить и по тому, как разрушаются старые здания – в основном, у них явные проблемы с геометрией. А потому, в эпоху явной нехватки свободной земли в городах и экологически чистых регионах, строить кривой дом – крайне не рационально. Что и на руку современным производителям строительной техники – они разработали такие инструменты, которые замеряют отклонение от строгой горизонтали до сотой миллиметра.

Больше всего продукции такого типа выпускают сегодня фирмы-производители Bosch, Dewalt, Ada и Skil. Есть также и другие марки – и важно разбираться в том, чем один такой прибор будет лучше, чем другие. Ведь это от этого зависит то, насколько легко и точно вы сможете измерить кривизну пола:

• Простота конструкции . Если вы сомневаетесь, что сможете самостоятельно настроить сложный механизм, тогда отдайте предпочтение простому лазерному уровню в виде линейки.
• Цена . Для целых бригад, которые занимаются профессиональным ремонтом, качественный многофункциональный прибор для измерения кривизны пола жизненно необходим – и это действительно оправданные затраты. А вот для человека, который просто решил затеять ремонт в своем доме, и ему важно просто сделать хороший ровный пол, нет никакого смысла удваивать свою смету втрое из-за покупки дорогой «игрушки». Достаточно использовать бюджетные аналоги, либо пригласить специалиста с нужной техникой для этой конкретной задачи.
• Функция самонивелирования . Такой инструмент создает оптический крест и сам находит нужные позиции по горизонтали и вертикали, уже без дополнительного реечного уровня.
• Монтаж на стену . Если вы собираетесь измерять только кривизну пола, то эта функция вряд ли будет использоваться вообще. Напротив, если нивелир и вовсе работает только в положении на стене, диапазон его действий с полом крайне ограничен.
• Источник . Некоторые лазерные нивелиры питаются от аккумулятора или батарей, а некоторые приходится подсоединять к сети, что не всегда удобно – дом ведь только строится, и электричества, к примеру, в нем еще нет.

В принципе, пользоваться «дедовскими» методами замера кривизны пола можно – если только площадь помещения не большая, и вы собираетесь выравнивать пол под ковролин или линолеум. Тогда невидимые глазу погрешности не будут заметны ни при ходьбе, ни для мебели. А вот для укладки дорого финишного покрытия или при строительстве основания, которое должно быть идеально ровным, такие приемы не подходят. Кроме того, современные лазерные и оптические нивелиры использовать куда проще и быстрее, чем те же натянутые нити. Но давайте рассмотрим все, что сегодня использует строительная братия.

Реечные пузырьковые уровни

Легко определить новый уровень пола и при помощи обычного пузырькового уровня. Пузырьковый уровень – это самый простой ручной инструмент, который наиболее популярен в строительстве. Обычно он длиной в 1 метр, но используется и трехметровый. У современных линейных уровней есть даже цифровой дисплей, который точно определяет степень наклона горизонтальной поверхности пола.

Просто приложите линейку с пузырьком в любом месте любой стены на ту высоту, на которую планируете делать новый пол. Затем подвиньте ее влево и продлите линию – и так до тех пор, пока ваш контур не замкнется. К слову, совпадение последней линии с первоначальной точкой и будет свидетельством того, что уровень вы отбили правильно.

Принцип работы такого уровня вот в чем: на горизонтальной поверхности пузырек оказывается посередине капсулы, а на неровной уходит в ту часть, где уровень выше. Такой прибор вполне хорош для измерения кривизны пола в небольших помещениях.

Итак, плюсы линейного уровня:

• Дешевизна
• Удобство
• Простота использования
• Применение в любых условиях

Недостатки:

• Невозможность измерения больших площадей
• Невысокая точность показателей
• Громоздкость
• Физический труд, на который тоже уходят силы.

Если пол имеет уклон, тогда полученная линия горизонта будет расходиться с поверхностью пола. Просто используйте бруски и выставьте уровень ровно:

Если же вы подозреваете, что основание пола в разных местах комнаты выше, чем у стен, проверьте: натяните две нити от углов комнаты. По близости к ним пола вы и определите самые высокие зоны, от которых и следует отталкиваться.

Гидроуровень

А вот на больших площадях одной линейки с пузырьком будет недостаточно – здесь нужно применить хотя бы гидроуровень. По сути, этот прибор представляет собой сообщающиеся сосуды Паскаля в виде гибкой трубки с градуированными прозрачными колбами. Внутрь заливается подкрашенная вода, по которой и определяют ровность пола. Просто смотрите: если жидкость на обоих концах расположена на одном уровне, то этот прибор лежит на ровном горизонте, а вот если жидкость по рискам уже не совпадает, значит, есть кривизна. К слову, сделать такой прибор вы можете и своими руками.

На самой стеклянной колбе есть несколько меток, которые позволяют точно определить, насколько смещен горизонт. И чем профессиональнее водяной уровень, тем этих рисок там больше.

Лазерные уровни

Лазерный линейный нивелир – прибор, который благодаря наличию горизонтальной линии и рейки позволяет измерять расстояния между нужной линией и самой поверхностью пола. Т.е., если данные окажутся одинаковыми, значит пол достаточно ровный.

Преимущества:

• Компактность
• Легкость
• Высокая точность измерения

Главный недостаток – низкий рабочий диапазон. Зато с современным лазерным уровнем может работать любой человек, причем самостоятельно. Все, что нужно – это поставить прибор ровно, на глаз, внутренний датчик уклона – инклинометр – сам построит плоскость так точно, как указывает в инструкции производитель. Если сигналит или не работает – значит, вы его расположили вне зоны выравнивания.

Работа лазерных уровней основана на действии диодов, которые образуют мощное световое излучение. По его отображению на стенах и делают замеры самой высокой точности, которой только можно добиться. В некоторых лазерных уровнях также встроен магнитный демпфер: если вы случайно заденете прибор, он быстро заглушит собственные колебания и можно будет почти сразу продолжать работу.

Даже самые дешевые простые лазерные построители плоскостей можно вращать на 360 градусов и не переставлять при этом штатив. О строительной пыли и грязи вы можете не беспокоиться: измерительные приборы для пола обычно сделаны из плотного пластика и имеют резиновые вставки, которые и защищают внутреннее пространство.

Если вы отмечали по всему периметру уровень нового пола точками, тогда просто соедините их в одну линию, которая будет проходить по всем стенам параллельно земле.

Вот как можно измерить кривизну пола и выровнять его:

Ротационные уровни

Ротационный лазерный нивелир – прибор, который проецирует на стену лазерную точку. При вращении она превращается в линию – в горизонтальную или вертикальную, а дальше вы уже работаете рейкой.

Ротационные нивелиры обладают достаточно сложным внутренним механизмом, с высокой скоростью вращения маленьких светодиодов. Это позволяет в один момент проецировать сразу несколько параллельных лучей – причем на любой высоте.

Такие модели бывают ручными, маятниковыми и электронными. Маятниковые позволяют производить одновременно до 5 измерений в разных плоскостях, а электронные способны заметить малейшую погрешность на больших расстояниях – такие приборы оснащены сразу несколькими датчиками. Бывают и смешанные типы – и маятниковые, и электронные.

Диапазон действия у ротационного нивелира большой, и точность при этом высокая. Единственный недостаток – это точечные результаты измерения, которых бывает недостаточно. А действует уровень вот так:

Оптические нивелиры

Оптический нивелир чаще используется на улице, хотя и подходит для измерения кривизны пола. Его действие и принцип работы похож на тот, что у ротационного лазера, вот только точность результатов на больших площадях уже выше. В чем и преимущества этого прибора, а недостаток – тот факт, что для измерения необходимы руки двоих рабочих.

Стоимость приборов для домашнего использования сегодня колеблется от 200 до 300 долларов, а вот профессиональные модели обойдутся вам в несколько раз дороже. Самым точным на сегодняшний день считается построитель плоскостей фирмы Bosch.

Определяем перепад высот: шаг за шагом

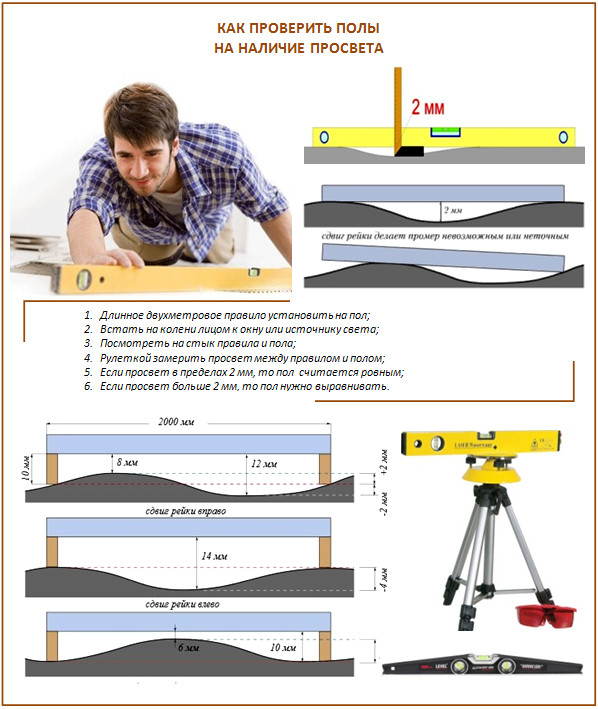

Для начала давайте научимся определять кривизну пола при помощи обычного реечного уровня-линейки. Этот навык – бесценен, ведь вы не знаете, где и в каких условиях вам придется что-то измерять.

Итак, теперь шаг за шагом:

• Шаг 1. Наводим порядок в том помещении, где будем работать. Никакого строительного мусора или посторонних предметов там быть не должно – все это немало мешает поиску точной высоты будущей стяжки.
• Шаг 2. Проводим по стенам линию базового уровня – по всему периметру. Она должна быть строго параллельна полу, для чего мы рекомендуем вам использовать современный лазерный уровень или просто создать через две точки параллельный полу отрезок и продолжать его по стенам, пока не соедините его с началом.
• Шаг 3. Теперь проверяем от базового уровня высоту пола в разных частях помещения. Так мы найдем самую высокую точку покрытия, от которой и будем отталкиваться.
• Шаг 4. Теперь поднимаем линию (или чертим новую) так, чтобы она оказалась выше самой высокой точки ровно на метр.
• Шаг 5. Далее рисуем третью линию – линию чистового пола. Она будет ниже предыдущей по значению такой формулы: «100-х(толщина будущей стяжки)=?». Например, если стяжка у вас планируется 3 см высотой, тогда опускать уровень нужно на 97 см, а если 5 см – тогда на 95 см.

Если же у вас хороший прибор в наличии есть, тогда измеряем кривизну пола им. Важно правильно сделать и настройку уровня – это обеспечит нужную точность в замере кривизны. Так, если есть возможность выбрать определенный угол сканирования, то его стоит выбрать, а не довольствоваться тем, что и вертикальный луч для потолка вроде бы показывает ровную линию для чистового пола. Удобнее всего в этом плане работать с теми приборами, у которых есть функция самонастройки.

Итак, вот как выглядит работа с лазерным нивелиром:

• Шаг 1. Убираем с пола всю грязь и мусор, чтобы обеспечить точность результатов измерения.
• Шаг 2. Устанавливаем на пол прибор – желательно в самой высокой точке пола.
• Шаг 3. Направляем луч вдоль стены.
• Шаг 4. Как только лазерный уровень установлен окончательно, начинайте отмечать линии на всех стенах так, как это будет удобно вам. Насколько высоко или низко получается лазерные точки-линии – это не важно, их не сложно перенести на нужную высоту при помощи рулетки.
• Шаг 5. Когда обнаружите самый высокий участок пола, закрепите на нем малярный шнур, и натяните его вторым концом до отметок уровня на противоположных и соседних стенах. Если шнур свободно натянут в любом направлении – бугров нигде нет, и именно эту точку можно брать за точку отсчета. Если шнур наткнулся еще на что-то – внимательно осмотрите это место, возможно, выступающая площадь невелика и есть смысл просто сколоть этот выступ молотком с зубилом. Если нет – тогда переместите отметку самой высокой точки пола сюда.
• Шаг 6. Как только мы определились с самым высоким участком пола, поднимаем точку на 5 см – это и есть отметка будущей стяжки. Или еще проще: поднимаем на 100 см, т.е. на высоту всего правила, отмечаем на стенах и опускаем линии ровно на 95 см.

Совет: для глаз смотреть на лазер от нивелиров небезопасно – обязательно надевайте специальные очки. Обычно они идут в комплекте с нивелиром.

А теперь по отбитому уровню , по которым мы и будем выравнивать пол:

Устранение перепадов в зависимости от степени кривизны

Выровнять полы с явной кривизной можно несколькими способами:

• Самонивелирующими смесями, которые сами заполняют собой небольшие перепады около 2-3 см.
• Выравнивающей стяжкой, которая просто незаменима при большой кривизне пола.
• , где каждую лагу можно поднять на ту высоту, которая нужна.
• Сухой сборной стяжкой, которая способна засыпать собой все.
• И менее масштабными, в виде настила фанеры, например.

Нельзя сказать, что какой-то из перечисленных методов хуже или лучше – все зависит от того, в каком состояние основание и насколько выражена кривизна пола.

Технология №1. Доводим основание до совершенства

Если поверхность пола почти ровная, дополнительную горизонталь ей можно придать листами экструдированного пенополистирола, или полноценной сухой стяжкой. Многие ценят такую стяжку за то, что процесс таких работ максимально чист: ни пыли, ни грязи, ни сырости.

Но сухой слой выравнивать относительно горизонта нужно тщательно – и просто на глаз это не получится. Для этого ставят специальные маяки в виде П-образных профилей и засыпают доверху смесью. Ровняют по этим профилям, как по скользким рельсам – только так можно гарантировать, что весь пол имеет один уровень. Достаточно ответственный процесс, заметим.

Технология №2. Выравниваем незначительную кривизну

Максимальные неровности, которые могут быть на «мокрой» стяжке пола – 2-3 мм. Если же запланированная финишная отделка требует более точной горизонтали, пол придется выровнять дополнительно или листами по типу фанеры.

Технология №3. Заливаем щели, выбоины и отколы

Самовыравнивающие смеси рассчитаны на тонкослойные и толстослойные полы. Так, порой выравнивать приходится до 8 см перепада пола, а иногда на бетонной стяжке необходимо создать что-то вроде пленки:

Технология №4. Справляемся с заметной неровностью

Для решения проблем с достаточно большими выбоинами в полу лучше использовать – укладывать ее довольно легко, и обойдется она недорого.

Технология №5. Очень старый пол – решение есть!

А вот если ваш старый пол по своей горизонтали напоминает американские горки, для его выравнивания самым практичным решением будет бетонная стяжка с керамзитом или регулируемые лаги.

А как правильно выравнивать полы по перечисленным технологиям, вы можете узнать и других статей нашего сайта.

При проведении строительных работ в большинстве случаев очень важно добиться идеальной горизонтальности или вертикальности разного рода поверхностей. До недавнего времени достичь этого можно было лишь с помощью не слишком удобного в использовании Сегодня для выравнивания конструктивных элементов зданий, а также при производстве ремонтных работ все чаще используется гораздо более точный лазерный нивелир.

Что представляет собой это устройство?

Лазерный уровень (или нивелир) - небольшая конструкция, излучающая лазерный луч. Источником света являются расположенные внутри прибора диоды. Корпус нивелира выполнен из прочной прорезиненной пластмассы. Во время работы установлен прибор может быть либо на любую ровную поверхность, либо на специальный штатив.

Сфера использования

Прежде чем говорить о том, посмотрим, в каких областях может быть применен этот замечательный прибор. Идеально подходит нивелир для выравнивания, например, фундаментов и стен домов, как по вертикали, так и по горизонтали. При проведении ремонта помещений без него также обойтись достаточно сложно. Наклеивание обоев, выполнение стяжки пола, монтаж плитки - вот неполный перечень работ, при производстве которых может быть использован уровень этого типа.

Основные разновидности

Существуют две основные разновидности лазерных уровней:

• с ручной регулировкой;
• с самовыравниванием луча.

Далее поговорим о том, как работать лазерным уровнем обоих типов. В первом случае перед началом выравнивания необходимо выставить устройство по специальному встроенному водяному уровню. Начинать выполнение работ можно только после того, как пузырек воздуха примет определенное положение. Выравнивание луча в конструкциях второго типа происходит автоматически. Такие уровни, в свою очередь, делятся на электронные и маятниковые.

Статичные и ротационные уровни

Как пользоваться лазерным уровнем, рассмотрим немного ниже. Сейчас же поговорим о том, каким типом прибора лучше всего пользоваться в том или ином случае. Сегодня выпускается всего два типа конструкции нивелиров - статичные и ротационные. Первые проецируют две постоянно видимые плоскости, пересекающиеся под прямым углом. Эти приборы считаются идеально подходящими для выполнения не слишком сложных ремонтных работ. В отличие от статичных, ротационные нивелиры могут проецировать линию по всей площади помещения.

Лазерный уровень. Как выбрать и пользоваться?

При выборе нивелира следует руководствоваться целым рядом критериев:

1. Типом работ. На улице обычно используют ротационные, более сложные и функциональные модели. Ремонт же внутри помещения чаще всего производится с использованием более дешевых и менее функциональных статичных конструкций.
2. Дальностью действия светового луча.
3. Степенью погрешности прибора.

Далее рассмотрим вопрос о том, как пользоваться лазерным уровнем. Принцип его работы предельно прост и заключается в проецировании лазерного луча на ту поверхность, которую необходимо выровнять. Прибор устанавливается пол или закрепляется на штативе и включается. Хотя использование последнего и не считается обязательным, его наличие гарантирует полную неподвижность нивелира, а следовательно, максимально высокую точность при проведении работ. При необходимости с помощью лазерного уровня можно выполнять монтаж конструктивных элементов не только строго вертикально или горизонтально, но и под определенным заданным углом.

Лучшие марки лазерных нивелиров

Самой востребованной маркой лазерных уровней сегодня считается BOSCH. Эта компания выпускает множество самых разных моделей, для использования как в быту, так и в промышленности. Еще одна популярная марка - Matrix. Профессионалы используют такие устройства достаточно редко, однако в быту они могут очень пригодиться. Можно также присмотреться к лазерным уровням марки Robotoolz RT. Отзывы об этих приборах более чем положительны.

Использование лазерного уровня для выравнивания пола

Теперь посмотрим, как выставить уровень пола лазерным уровнем. Процедура это совершенно не сложная. Самое важное - это идеально горизонтально и на одинаковом уровне установить маяки. Чтобы этого добиться, необходимо сделать отметки на стенах по всему периметру помещения, ориентируясь на толщину будущей стяжки и нулевую линию. Вот тут-то и пригодится лазерный уровень. Чем чаще будут отметки, тем лучше. Все найденные точки соединяются сплошной линией. На них и ориентируются, монтируя маяки.

Определение нулевого уровня

Вопрос о том, как пользоваться лазерным уровнем, может быть актуальным при определении нулевого уровня пола. Процедура эта выполняется в первую очередь. Делается это в несколько этапов:

1. На расстоянии одного метра от пола проставляют начальную точку. Далее через нее, используя нивелир, проводят горизонтальную линию по всему периметру помещения.
2. От нее вниз отмеряют расстояние в нескольких местах до плиты основания. Разница высот при этом может быть более чем значительной.
3. Отмечают самую высокую точку, на которую и ориентируются впоследствии при проведении нулевой линии.

Установка маяков

Толщина обычно составляет 3 см. Чтобы будущий пол был идеально горизонтальным, в нужных местах под маяки подкладывают деревянные бруски. Это обеспечит горизонтальность поверхности готовой стяжки. Устанавливают маяки параллельно друг другу. Направление при этом лучше всего выбрать от входной двери к противоположной стене. Чем чаще они будут расположены, тем лучше. В любом случае в этом плане ориентироваться нужно прежде всего на длину правила. Крайние маяки выставляются на расстоянии примерно 30-40 см от стены.

Тем, кто хочет выполнять строительные и ремонтные работы с высоким уровнем качества конечного результата, безусловно, стоит подумать о приобретении такого устройства, как строительный лазерный уровень. Как выбрать этот прибор, мы подробно рассмотрели выше. При покупке стоит ориентироваться как на тип выполняемых работ, так и на марку, а также разновидность самого нивелира.

Помимо всевозможных мастерков, молотков и выравнивающих реек в строительной практике широко используются и более интеллектуальные приборы. Уровни – самые заметные из них. Никто и не говорит, что работать на глазок не принято и не возможно.

Такая работа просто недопустима и с точки зрения безопасности. Строительные нормы и правила очень строго регламентируют отклонения в создании линий любого угла. Порой эти отклонения настолько малы, что обеспечить их соблюдение способен помочь только уровень с использованием лазерной технологии.

Когда инновации приходят к нам в дом

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

• Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ . Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень.
  Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.

• Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени , что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
• В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени , освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
• В-четвёртых, лазерный уровень – совсем другая культура производства работ , он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Полезный совет!
Рынок лазерных уровней довольно широк.
В любом уважающем себя строительном супермаркете можно найти предложения самых разных моделей.
Но перед приобретением внимательно ознакомьтесь со всеми, изучите их характеристики и цены.
Неопределённая, плавающая цена – одна из главных особенностей неустоявшегося рынка этих приборов.
Скорее всего, если вы не занимаетесь профессионально строительными работами, лазерный уровень вам не нужен будет в личную собственность.
Советуем в этой ситуации просто его арендовать, что будет значительно дешевле.

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

• Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и .
• Решите для себя, чем будет . Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.
• Для использования уровня он помещается на самую высокую точку неровного пола.
• Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
• Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
• После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
• Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Режимы работы

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

• A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
• B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
• C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
• D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
• E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
• F – получение угла наклона по оси X, относительно расположения прибора;
• G – получение угла наклона по оси Y, относительно расположения прибора;
• H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Полезный совет!
Лазерный уровень – слишком серьёзный прибор, чтобы пытаться с ним работать, предварительно не изучив все возможности.
Выше перечислен полный перечень режимов, которые могут быть реализованы с помощью лазерной технологии.
Какие конкретно режимы предоставляет прибор у вас в руках и как они реализовываются можно узнать только из руководства по эксплуатации именно этого прибора.

Примеры моделей

Bosch DSL 2 Professional

Фирма Bosch выпускает целое семейство лазерных уровней. Одним из самых известных является Bosch DSL 2 Professional.

Характеристики это модели не оставят равнодушным никого:

• Тип: точечный – это надо иметь в виду, линию на стене придётся строить самому;
• Рабочий вес: 2 кг, при переноске – 6,6 кг;
• Габариты: 215 х 170 х 200 мм;
• Количество лучей: 2 шт;
• Направление лучей: горизонтальная линия;
• Угол автоматического самовыравнивания: ± 4 град.;
• Время работы на одном заряде: 15 часов;
• Максимальная дальность измерения: 10 м – этот прибор для использования в жилых помещениях и небольших офисах;
• Точность: не хуже 0.3 мм на 1 метр расстояния;
• Длительность автономной работы на батарейках – 15 часов.

Кроме того, в комплект поставки входит штатив с резьбой на четверть дюйма. Предварительная поверка производителем не проводится.

LV 06

Данная модель компактнее, но характеристики не намного хуже, самое главное – точность в 0.5 мм на 1 метр расстояния обеспечивают 3 батарейки по 1,5 В.

Особенностью данной модели являются 6 дополнительных режимов:

• Лазерная указка в виде точечного индикатора;
• Линия уровня земли;
• Уровень линии;
• Светодиоды ночного видения;
• Вертикальная линия;
• Индикация в виде креста.

FL250VA-N

Самой совершенной из трёх представляемых моделей является FL250VA-N. Здесь только точность по горизонтали составляет 1 мм на 10 метров расстояния.

Остальные характеристики впечатляют не меньше:

• Точность по вертикали: чуть хуже — 1,5 мм на 10 метров;
• Максимальная дальность работы: 250м;
• Скорость вращения: две скорости в 120 и 500 об/мин.

Для подзарядки алкалоидных батареек есть гнездо. Отдельное гнездо для крепления штатива. В состав поставки входит и пульт дистанционного управления, дальность работы которого составляет 50 метров. Выравнивание прибора и по горизонтали и по вертикали производится автоматически.

Выводы

Возможности лазерных уровней действительно велики, и они могут стать незаменимыми помощниками при выполнении любых строительных работ, не только на или дома. Без них не обойтись при работе в холлах гостиниц и офисов.

Может быть, они будут полезны и в жилых помещениях, хотя это требует и строгой оценки, чтобы не выглядело стрельбой из пушек по воробьям. В любом случае, приглядитесь к этим приборам, не забывайте об их существовании, они могут пригодиться, и в самый неожиданный момент.
