Крепление металлических лаг к бетонным столбам. Деревянный забор на металлических столбах: делаем забор своими руками с фото инструкциями. Общие сведения об укладке
ПРОФЕССИОНАЛЬНЫЙ КРЕПЕЖ ДЛЯ КАЧЕСТВЕННОЙ УСТАНОВКИ ЗАБОРОВ
Виды креплений для столбов и лаг забора
Для установки различных типов заборов наша компания разработала удобные крепежные элементы винтового (болтового) соединения несущих столбов и горизонтальных лаг (прожилин). Эти крепления по методу изготовления делятся на два типа:
ТИП 1
ТИП 2
Крепеж на столбы изготавливают из двух и более гнутых металлических элементов, соединенных между собой с помощью сварки, и окрашивают порошковыми красками. Х-кронштейны (Икс-кронштейны) изготавливают методом штамповки из цельного металлического листа и обрабатывают методом горячего цинкования. Интернет-магазин сайт предлагает широкий выбор крепежных элементов для быстрой и качественной установки легких ограждений из профнастила, металлического штакетника, дерева и поликарбоната.
Крепеж для столба 60х60 мм № 1 типовой предназначен для крепления лаги из профильной трубы 20х40 мм к столбу забора сечением 60х60 мм. Крепеж изготовлен их качественной стали, окрашен порошковой краской по каталогу RAL. Элементы изделия выполнены из двух П-образных деталей - металлического профиля, жестко скрепленного между собой сваркой под прямым углом. Эти крепежные элементы производятся по точным размерным параметрам лаг и столбов забора. С помощью типовых крепежных элементов выполняется монтаж горизонтальных лаг (прожилин) заборных секций к опорным столбам ограждения. Основное применение крепежа – заборы из профнастила и металлического штакетника. Монтаж лаг к столбу забора с помощью крепежа выполняется следующим образом: столбы размечаются с соблюдением строгой горизонтальности поперечных лаг. Вертикальные пластины крепежа фиксируют к столбу по разметке саморезами, затем в горизонтальные пластины вставляется профильная лага и также закрепляется саморезами. При необходимости можно применить болтовое соединение, в этом случае такое соединение по прочности не уступит сварному шву.
Крепеж для столба 60х60 мм № 2 для перепадов высот применяют в том случае, если забор монтируют ступенями из-за уклона участка. Эти крепления изготовлены из П-образных стальных профилей толщиной 1,2 мм, соединенных между собой точечной сваркой. Посадочное место детали столба соответствует размеру профильной трубы 60х60 мм, а лаги (прожилины) – 20х40 мм. Порошковое окрашивание надолго продлит срок службы изделия, в этом случае заказчику не придется возобновлять окраску. Применение крепежа для столбов и лаг для перепадов высот существенно сокращает время строительства при установке заборов из профнастила или металлического штакетника. Монтаж лаг при помощи креплений производится по разметке, которую делают на опорных столбах, соблюдая горизонтальность лаг (прожилин) забора. На один столб используют четыре крепежа, монтируя их один над другим. Вертикальные пластины фиксируют к столбам саморезами, в боковые пластины вставляют лаги и закрепляют. В случае демонтажных работ крепеж достаточно просто снимается, что позволяет использовать его многократно.
Крепеж для столба 60х60 мм № 3 угловой предназначен для удобного крепления горизонтальных прожилин (лаг) на угловых столбах забора. Изделие представляет собой Г-образную деталь, к которой с помощью точечной сварки закреплены два П-образных элемента. Размеры деталей соответствуют габаритам профильной трубы: для столба – 60х60 мм и для лаг – 20х40 мм. Крепление изготовлено из стали толщиной 1,2 мм и окрашено порошковой краской по каталогу RAL. Угловые крепления производятся в двух модификациях – для крепления лаг с наружной и внутренней стороны забора. Угловые крепежные элементы применяются при строительстве заборов из профнастила и металлического штакетника. Использовать угловой крепеж для столбов и лаг при установке забора несложно – на угловых столбах ограждения нужно выполнить разметку для креплений, стараясь при этом соблюдать горизонтальность лаг забора. Затем саморезами вертикальная пластина крепежа монтируется к столбу, а в боковые пластины вставляют лаги и закрепляют. Далее на лаги забора монтируют материал заполнения пролетов – профнастил или металлический штакетник.
Крепеж для лаг П-образный № 4 – элемент в виде П-образной скобы из оцинкованной стали толщиной 2 мм. Применяется для стыковки или наращивания лаг в середине пролета в том случае, если при монтаже забора полностью исключены сварные работы, например, на неосвоенных участках, где нет электричества. Применение соединителей лаг позволяет не только сократить время строительства и затраты, но и позволяет быстро произвести демонтаж ограждения и его ремонт. Крепление лаг к пластине производится саморезами или болтами. Стыковка лаг забора при помощи металлических пластин не менее надежна, чем сварное соединение. Соединители лаг можно использовать повторно. Использование П-образного крепежа дает возможность избежать резки лаг и позволяет быстро и аккуратно произвести наращивание прожилины при необходимости. Монтаж производится быстро и просто: две соседние лаги вставляются в пластину и закрепляются саморезами. В случае демонтажных работ достаточно просто открутить саморезы и использовать лаги и крепеж на другом ограждении.
Крепеж для столба ворот 80х80 мм № 5 предназначен для удобного крепления лаги 20х40 мм к несущему столбу ворот и калиток из профильной трубы 80х80 мм. Крепежный элемент для столба выполнен из П-образного профиля толщиной 1,2 мм. К нему методом точечной сварки прикреплен профиль для лаги 20х40 мм. Держатель воротный окрашен порошковой краской, что служит гарантией его надежности и долговечности. Цвет порошковой окраски выбирается по каталогу RAL соответственно основному цвету ограждения. Крепеж монтируют к воротному столбу следующим образом: болтами или саморезами к столбу фиксируют держатель, затем в горизонтальную его часть вставляют лагу и закрепляют саморезами. Такое соединение мало уступает по прочности сварным швам, но уход за ним намного проще: сварные соединения нуждаются в регулярном подкрашивании для защиты от коррозии, а крепеж, окрашенный порошковыми красками, в уходе не нуждается. Крепеж можно легко демонтировать в случае необходимости, например, при расширении проема ворот и использовать снова.
Крепеж для столба 60х60 мм под дерево № 1
крепежный элемент, который с успехом применяется при строительстве деревянных заборов и ограждений. Крепление представляет собой П-образный профиль с посадочным местом для столба из профильной трубы сечением 60х60 мм и металлической пластины, закрепленной к профилю точечной сваркой. Прочная и надежная конструкция держателя позволяет монтировать к столбам забора лаги любого сечения с помощью болтового соединения или на саморезы. Профиль держателя для деревянных лаг изготовлен из стали 1,2 мм,
крепежная часть для лаги выполнена из стальной полосы толщиной 4 мм. Порошковая
окраска изделия по каталогу RAL позволяет подобрать крепеж к деревянному забору любого цвета.
Монтаж забора при помощи креплений для столбов и лаг производится быстрее и дает возможность установки забора на участках, где нет электричества. Вертикальная пластина крепежа фиксируется к столбу саморезами или болтами по нанесенной разметке, которую производят с обязательным соблюдением горизонтальности лаг. Затем к боковым пластинам саморезами прикрепляют деревянные лаги (прожилины), на которые впоследствии монтируют доски забора.
Х-кроншейны
производятся из листовой стали толщиной 1,7 мм путем резки по лекалам и гиба. Кронштейн представляет собой пластину крестообразной формы с отогнутыми в разные стороны краями. В кронштейне высверливаются отверстия для крепления его к столбу забора и монтажа лаг. Оцинкованная сталь, из которой изготовлено крепление, не подвержена изменениям под влиянием негативных погодных воздействий.
Центральная часть кронштейна болтами или саморезами прикрепляется к столбу, в боковые части детали вставляют лаги и фиксируют винтовыми соединениями. Оцинкованная сталь, из которой изготовлено крепление, не подвержена изменениям под влиянием негативных погодных воздействий, поэтому такие крепления не нуждаются в окраске и ремонте. Применение Х-кронштейнов позволяет быстро произвести демонтаж ограждения и перенести его в другое место при необходимости.
Строительство ограждения территории должно вестись с соблюдением всех действующих норм и правил так же тщательно, как и возведение жилого дома или производственного помещения.
Одним из важных этапов устройства ограждения является установка горизонтальных лаг (прожилин) к которым крепятся заполнения пролетов между столбами – штакетника, профилированного металла, деревянных панелей, кованых решеток, блоков 3D сетки и т.д.
Раньше предназначенные для крепления лаг детали к металлическому столбу приваривались, в бетонный или кирпичный столб вставлялись закладные детали, и уже к ним горизонтальные лаги прикреплялись.
Такие заборы требовали серьезную антикоррозийную защиту, да и визуально выглядели «не очень».
Современные ограды, как правило, представляют собой простые сборные модульные конструкции – долговечные, прочные и оригинальные.

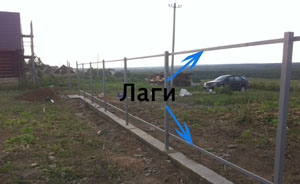

Крепление лаги к столбу из металла
Рассмотрим порядок установки лаг (прожилин, перекладин) на примере сооружения самого недорогого, популярного и красивого забора из металлического профиля.Чаще всего основанием для крепления лаг служат металлические столбы из круглых или профилированных труб, к которым с помощью болтов подходящего диаметра (в зависимости от сечения прожилин) присоединяются крепежные элементы. Такой же порядок крепления лаг к кирпичным, каменным и бетонным столбам у которых имеются металлические закладные детали.
Если вы покупаете в магазине сразу комплект элементов забора, в него должны входить детали крепежа для лаг:
- Х-кронштейны;
- разного вида держатели лаг;
- заклепки;
- саморезы;
- Болты с гайками.
- Размечают места крепления держателей лаг. При высоте забора до 1,5 метров достаточно двух горизонтальных прожилин. Если выше, до и более 2 метров, устанавливаются три. Лаги должны крепиться на расстоянии 25-35см от нижнего и верхнего края профлиста.
- На столб в местах разметки крепятся Х-кронштейны.
- В горизонтальных лагах просверливаются отверстия под болты.
- Непосредственно крепятся лаги.
Крепление лаг к столбам с помощью сварки
Крепить лаги к металлическим стойкам можно электросваркой. Это же касается бетонных и каменных столбов с закладными элементами.Лаги к столбу можно приварить такими способами:
- спереди стояка встык;
- спереди столба с помощью держателя;
- впритык сбоку столба, ближе к лицевой стороне забора.
Когда нужно получить сплошной непрозрачный забор, то оптимальный вариант, это профлист. Он имеет большой срок службы, современный декоративный вид, которому можно придать любой цвет и его трудно преодолеть. Перед строительством нужно выбрать цвет забора, определиться с высотой и выбрать расположение ворот и калитки. Для сплошного забора выбирается высота не менее 1,7 м. Желательно выбрать стандартный вариант 2 м. Важный параметр для определения высоты - длина профлиста, который будет использован для забора. Высокий сплошной забор обеспечит лучшую защищенность, поэтому профлисты специально укорачивать не нужно. Нужно подобрать вариант кратной длины, чтобы кроить его без отходов.
Калитку и ворота обычно располагают рядом. Это не только очень удобно, но и дает экономию на одном столбе. В этом случае под калитку и ворота требуется только три столба вместо четырех. Калитку можно вообще не делать, если ворота легкие и не автоматические. В любом случае нужно выбирать оптимальный вариант, согласуясь с местными условиями.
Конструкция забора из профнастила со столбиками
Схематическое изображение конструкции забора с кирпичными столбами
Установка столбов
Для забора из профлиста не нужно использовать деревянные столбы. Хороший вариант - профильная толстостенная труба. Очень декоративно смотрятся кирпичные столбы, но этот вариант дорог, особенно, если в регионе нет кирпичного завода. Сечение кирпичных столбов должно быть не менее чем 1,5 х 1,5 кирпича. По центру кирпичного столба прокладываются вертикальные прутки арматуры. Некоторые сорта кирпича неустойчивы к влаге, поэтому кирпичным столбам необходим бетонный фундамент. Он сооружается по стандартной технологии для столбчатых фундаментов. Ямы размечают и копают по натянутому шнурку.
Для профильной трубы подойдет сечение 10 х 10 см и более. Расстояние между столбами - 2,5 м. Это стандартный вариант. Не нужно экономить на заглублении столбов в землю. Копать ямы удобно ямобуром, а если его нет или грунт плотный - электрическим отбойным молотком с выемкой грунта кельмой. Заглубление для двухметровых столбов - 70 см. Для столбов другой высоты оно должно составлять 1/3 длины надземной части. Столбы под ворота и калитку, а также угловые бетонировать нужно обязательно. Другим это тоже желательно, особенно если в вашем регионе есть сильные ветра. Для экономии можно использовать бетон М100 – М200. Профильную трубу лучше окрасить в цвет забора до погружения в землю. Так опоры прослужат больше.
Установка лаг
Стандартное расстоянием между столбами - 2,5 м. Ширина листа профнастила - до 1,5 м. Чтобы их можно было располагать с вертикальным направлением гофр, необходимы лаги. Они тоже делаются из профильной трубы сечением 1/4 от столба. Для столбов можно применять и круглую трубу. Для лаг - только профильную. Лаги располагаются в два уровня. Для двухметрового забора это 30 см от земли и столько же от верха столба.
Для прочности и стойкости к преодолению гофры профлистов должны располагаться вертикально. Кроме того, такой забор визуально выглядит выше, особенно, если для профнастила выбрать светлый цвет. Вертикальные гофры создают на верху забора острый край. Если гофры расположить горизонтально, то край проще загнуть и его механическая прочность снижается.
Лаги крепят к столбам со стороны участка сваркой и болтами. Болты обеспечивают разборное соединение, что предпочтительно, если грунт слабый и заборы иногда перекашиваются. Соединение не должно состоять только из одного болта. Для наибольшей прочности к изгибу оптимальное сечение профильной трубы должно быть с соотношением сторон 5:7 или квадратным. Тогда сопротивление к изгибу в обеих плоскостях будет одинаковым. При установке лаг нужно контролировать их по уровню. Удобен специально изготовленный шланговый уровень с длиной равной расстоянию между столбами плюс 1 м.
Приварить металлические лаги к столбам можно двумя способами
На кирпичных столбах нужно заранее при кладке предусмотреть дюбеля для крепления болтов с лагами. Можно вмонтировать стальные прутки или проушины и лаги просто приварить к ним.
Окраска
Собранный каркас забора (столбы и лаги) желательно окрасить до установки профнастила. Очень часто можно видеть, как на заборе профнастил находится в хорошем состоянии, а трубы и лаги уже покрылись ржавчиной. Причина здесь одна - плохая окраска и антикоррозийная защита. Поэтому окраску нужно проводить тщательно. Поверхность нужно очистить. Применять шлифовальный электроинструмент очень утомительно, поэтому чаще используют преобразовать ржавчины. По нему наносится краска. Часто ее выбирают в тон профлиста.
Профильные трубы для столбов и лаг можно купить уже окрашенными. Многие предприятия, торгующие металлопрокатом, имеют свою обрабатывающую мастерскую. Именно там лучше всего сделают профессиональную окраску и комплексную антикоррозийную защиту. Это очень хороший вариант, гарантирующий долгий срок службы каркаса забора. Каркас из покрашенных труб собирается на болтах. Сами соединения и закрученные болты окрашиваются повторно. Аналогично нужно поступать, если там применятся сварка.
Установка профлистов
Это основной этап монтажа забора. Профлист закрепляют к лагам с помощью саморезов или заклепок. Для установки заклепок нужен специальный инструмент. Алюминиевые заклепки в контакте со сталью устанавливать нельзя. Саморезами пользоваться значительно удобнее. Там нужен обычный шуруповерт.
Нахлест листов должен быть не менее одной «волны». Саморезы можно располагать на боковой стороне гофр. Тогда они будут намного меньше портить вид вертикальных гофр забора. В этом случае для дрели нужно изготовить специальный упор, чтобы удобно было сверлить под одинаковым углом. Саморезы закручивают через три волны или чаще. Частое их расположение не уменьшает прочности, так как они просверливают только одну сторону лаги. Когда все саморезы закручены, монтаж забора завершен.
На завершающем этапе на столбы устанавливают заглушки из пластика. Такие аксессуары можно недорого приобрести в крупных строительных магазинах. Также часто закрашивают головки саморезов, проводят подкраску крепежных мест, устраняют обнаруженные мелкие дефекты.
Красивый и надежный забор, окружающий дачный или приусадебный участок уже давно стал визитной карточкой настоящего хозяина, а появление профилированного оцинкованного стального листа с дополнительной полимерной защитой, придающей ему оригинальный внешний вид и богатую палитру расцветок, многократно упростило и удешевило возведение ограждений любого размера.
Важный элемент конструкции забора
Несущие столбы и лаги для забора из современного профнастила могут быть выполнены из любых подручных материалов, имеющихся у застройщика и обеспечивающих достаточную несущую способность, определяемую размерами забора.
Основа забора из профилированного листа
Справка: Основой любой строительной конструкции, к которой можно смело причислить и забор из профилированного стального листа служит прочный каркас, получаемый при соединении опорных столбов и поперечных лаг, на которые собственно и крепится профнастил.
Традиционно основой забора служили деревянные конструкции из бруса определенной толщины, специально обработанные различными составами для защиты от атмосферных воздействий. В последнее время, особенно при устройстве забора из профнастила в качестве столбов и лаг используется профильная труба, обеспечивающая высокую прочность конструкции при меньших линейных размерах, а использование специализированного крепежа многократно снижает трудоемкость выполняемых работ.
Очень часто применяются комбинированные варианты заборов, когда столбы и цоколь изготовлены из искусственного или натурального камня, а заборное полотно – из профнастила, закрепленного на металлических или деревянных лагах.
Из дерева
Каркас из дерева
В качестве деревянных лаг для заборного полотна из профнастила используется брус сечением 40х50 мм или 50х60 мм когда расстояние между столбами не превышает 2,5 м. В этом случае получаемая в итоге конструкция способна выдерживать ветровые нагрузки без повреждений. Деревянные лаги должны быть изготовлены из высушенной древесины без большого количества сучков и следов поражения вредителями и грибками.
Подготовленные к монтажу лаги пропитываются защитными антисептическими составами и покрываются лакокрасочными материалами, желательно на основе натуральной олифы. Такая защита обеспечивает деревянным лагам достаточно длительный срок службы.
Совет: В случае необходимости в процессе эксплуатации обновляется разрушенное атмосферными воздействиями покрытие, что требует дополнительных затрат при использовании дерева в качестве несущей конструкции для забора из профнастила.
Из металлопроката
Каркас из металлического профиля
В качестве основы для забора из профнастила чаще всего применяются лаги, изготовленные из металлопроката различного профиля. Это может быть уголок с полкой 40-50 мм, швеллер или профильная труба размеров 20х40 мм и толщиной стенки 1,5 или 2 мм. Использование профильной металлической трубы в качестве лаг для заборного полотна из профнастила более всего подходит как с точки зрения получения максимальной прочности конструкции, так и внешнего вида и безопасности использования тыльной части забора, когда все крепежные элементы скрыты внутри профиля трубы.
Совет: Увеличение размеров профильной трубы на 10 мм позволяет увеличить расстояние между столбами, на которые монтируется полотно до 3-3,5 м, что снижает затраты на устройство столбов и позволяет разделить полотно на равные части при любой длине огораживаемого участка. Для обеспечения защиты металлических конструкций от атмосферных воздействий применяются лакокрасочные материалы на глифталевой, пентафталевой или акриловой основе.
Способы крепления
Варианты крепления
В зависимости от материала столбов и лаг, используемых при возведении ограждений из профнастила применяются различные способы крепления конструктивных элементов между собой:
- Крепление путем закладывания в специальные ниши столбов;
- Резьбовое соединение элементов;
- Закрепление при помощи гвоздей или саморезов, применяемое при скреплении деревянных конструктивных элементов;
- Соединение металлических конструкций при помощи сварки.
Каждый из перечисленных способов имеет право на жизнь и обеспечивает надежное соединение в зависимости от применяемых при устройстве забора конструктивных материалов. Сколько нужно крепежа, рассчитывается исходя из общей нагрузки на полотно забора и несущей способности одного крепежного элемента с некоторым запасом для обеспечения гарантированной прочности.
Для соединения металлических элементов ограждений из профнастила применяются специализированные крепежные элементы , обеспечивающие прочность соединения на уровне сварной конструкции. Эти элементы имеют неоспоримое преимущество в том, что сборка осуществляется без применения сложного оборудования и при необходимости конструкция может быть легко разобрана для ремонта или демонтирована для переноса.
Совет: Используя готовый крепеж нет необходимости рассчитывать, сколько нужно тех или иных элементов. Крепеж укомплектован всем необходимым и полностью готов для монтажа. Соединение металлических конструкций осуществляется таким образом, что нет необходимости подбирать длину лаг в зависимости от расстояния между столбами, это способствует значительной экономии материала.
Необходимое количество для обеспечения прочности забора
Прочность возводимого ограждения напрямую зависит от высоты заборного полотна и количества лаг, устанавливаемых между столбами в качестве несущей конструкции. Если расстояние между опорами не превышает 3 м, а высота забора находится в пределах 1-5 – 1,7 м достаточно двух лаг расположенных на одинаковом расстоянии примерно 200 – 300 мм от краев профилированного листа. Если же высота профлиста превышает 2 метра необходимо устанавливать уже три штуки, причем расстояние от верха и низа полотна остается тем же, а получившееся расстояние между лагами делится пополам.
Для возведения ограждений используется в основном так называемый стеновой профилированный лист с высотой профиля не более 20 мм, для крепления которого используются специальные крепежные элементы в зависимости от материала несущей конструкции. Сколько нужно крепежа на погонный метр настила указывается в рекомендациях производителя.
Важно! Не следует уменьшать количество крепежа менее чем 4 самореза на 1 метр настила. При креплении верхней части полотна количество крепежных элементов нужно даже несколько увеличить, что повысит ветровую устойчивость готового ограждения.
Сколько нужно лаг и крепежных элементов для каждого вида заборного полотна зависит от нескольких факторов:
- Толщина профилированного листа;
- Высота профилированного полотна;
- Расстояние между опорами и общая длина ограждения;
- Максимальные ветровые нагрузки, принятые для соответствующей местности.
Рассчитывая количество силовых элементов, следует учитывать, что применение материалов с другими линейными размерами или толщиной стенки потребует дополнительного пересчета прочности конструкции и внесения некоторых корректировок в количество столбов, лаг и крепежных элементов.
Сборка лаг методом сварки показана на видео:
Один из наиболее недорогих заборов для дачи или частного дома — из профнастила. Конструкция у него несложная — вкопанные столбы, к которым прикреплены поперечные лаги. К этой решетке на саморезы или заклепки крепится профлист. Все действительно несложно, особенно, если умеете пользоваться сварочным аппаратом. Хотя есть технология без сварки — на болтах или на деревянных перекладинах. В любом случае забор из профнастила своими руками построить можно. Можно все работы при необходимости выполнить в одиночку, но при монтаже листов удобнее с помощником.
Конструкция с металлическими столбиками
Самое простое изготовление — забора со столбами из металла, вкопанными в грунт. Использовать можно трубы круглого или квадратного сечения, но удобнее работать с квадратными — профилированными.
Длинна столбов берется в зависимости от желаемой высоты забора, плюс добавляется от 1 до 1,5 метров на заглубление в грунт. Закапывать в грунт необходимо ниже глубины промерзания грунта. Для каждого региона грунт промерзает на разную глубину, но в Средней полосе России это около 1,2 м. При определении глубины, на которую закапываете трубы, лучше перестраховаться и сделать лунки глубже. Иначе силы зимнего пучения стойки просто вытолкнут, и ваш забор повалится (смотрите фото).
Для столбов обычно берут профилированную трубу сечением 60*60 мм с толщиной стенки 3 мм. Расстояние между столбами — от 2 до 3 метров. Чем больше толщина профлиста, тем реже можно ставить столбы. Если грунт тяжело копается, есть смысл делать расстояния больше, в противном случае можно сэкономить на закупке металла — чем тоньше, тем дешевле и разница в цене существенная.
Лаги для забора из профлиста делают из профильной трубы 40*20 или 30*20 мм. Второй вариант — деревянные бруски 70*40 или около того. При использовании древесины экономится значительная сумма, но дерево быстрее пропадает, к тому же его коробит от влаги. Скорее всего через несколько лет вам придется лаги менять, и будут они уже металлическими. Но как эконом-вариант на несколько лет пойдет.
Делая забор из профнастила своими руками с деревянными лагами, не забудьте тщательно обработать древесину антибактериальным составом (например, Сенеж Ультра). Лучше это делать в ванной — погружать бруски минут на 20 в раствор полностью. Так они будут служить дольше.
Количество лаг зависит от высоты забора. До 2-х метров — достаточно двух, от 2,2 до 3,0 метра нужны 3 направляющие, еще выше — 4.
Способы крепления лаг к столбам
Металлические лаги приваривают или между столбами или спереди. Первый способ более трудоемкий, причем получается больше отходов: приходится нарезать трубы на куски. Но при таком расположении лаг конструкция получается более жесткой: каждый столб служит опорой для листа и он меньше «гуляет», при желании вдоль него можно поставить пару дополнительных креплений.
Если свариваете трубы перед столбом (со стороны улицы), работы меньше, но резать все равно придется и отходы будут: необходимо чтобы сварной шов двух участков приходился на столб. Разве что вы подгадаете расстояние так, чтобы ложились они ровно. Тогда материалы закупаете предварительно, а потом рассчитываете шаг установки столбов.
Для крепления деревянных брусков приваривают впереди или по бокам держатели — металлические уголки или П-образные направляющие. В них потом сверлят отверстия и скрепляют болтами или саморезами.
Есть вариант собрать забор из профнастила без сварки. Для этого есть специальный крепежный элемент, который называется Х-кронштейн. Это крестообразная пластина с загнутыми краями, которая крепится на саморезы.
Профнастил для заборов
Для заборов используется профлист с маркировкой С — для заборов и стен. Еще есть Н и НС, но они для заборов не подходят — это больше кровельные материалы. Редко можно встретить маркировку A и R, профили А могут использоваться для заборов.
В маркировке после буквы стоит цифра — от 8 до 35. Она обозначает высоту ребра в миллиметрах. Так С8 означает, что профлист предназначен для забора, а высота волны — 8 мм. Чем больше высота волны тем более жесткой будет поверхность. При сильных ветрах берите как минимум С10, а то и С20.
Толщина листа — от 0,4 до 0,8 мм. Наиболее оптимальный вариант — толщина 0,45 мм или 0,5 мм. Они подойдет для забора до 2,5 м высоты. Если нужен более высокий, берите хотя бы 0,6 мм.
Высота листа обычно в районе 2 метров, можно найти 2,5 м. Ширина бывает очень разной — от 40 см до 12 метров. Разные заводы выпускают различный по формату профнастил.
Профнастил может быть оцинкованным, может окрашенным (окрашенные на 15-25% дороже оцинкованных). Краску наносят двух типов: порошковое и полимерное покрытие. Порошковое покрытие более стойкое, но и более дорогое.
Есть листы, окрашенные с одной стороны — со второй находится оцинковка, покрытая грунтом серого цвета, есть — с двух. Двухстороннее покрытие, естественно дороже односторонней окраски, но вид лучше, да и срок службы больше.
Опорные трубы и лаги для забора обычно грунтуют, затем красят. И как-то повелось, что красят их темной краской. Прикрепив затем к ним окрашенный с одной стороны профлист получают четко видный «скелет» на светло-сером фоне. На небольшом участке это бывает критично. Обратите внимание, и строя забор из профнастила своими руками, красьте несущий каркас в светло-серый цвет. Результат вас обрадует: со двора смотрится это намного лучше.
Как крепить профлист к каркасу
Крепят лист саморезами или заклепками. Саморезы для профлиста есть оцинкованные, есть окрашенные. Подбирают их в тон окраски забора. Закручивают шуруповертом с использованием насадки.
Шаг установки зависит от длины волны и высоты забора. Чем выше забор, тем чаще нужно устанавливать крепеж. Нормально держится, если крепить через волну, чтобы увеличить прочность, при двух лагах можно крепить в шахматном порядке, а не одну над другой.
При монтаже важно выставить вертикально первый лист. Тогда все остальные установятся без проблем. При укладке листов следующий заходит на уже установленный на 1 волну. Крепят в нижнюю часть волны. Устанавливать саморез нужно строго перпендикулярно. Тогда отверстие перекрывается шайбой и осадки не вызовут отслоения краски.
О том, как одному можно крепить профлист на забор, смотрите видео.
Забор из профнастила своими руками: фотоотчет
Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.
Кроме того пошли такие материалы:
- на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
- на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
- лаги 30*30 мм;
- каркас ворот и калитки 40*40 мм;
Готовый забор из профнастила своими руками строил один человек
Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.
Подготовка металла
Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.
Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.
Установка столбов
Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.
Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.
Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.
Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом. Правильно выставить столбы — это очень важно, иначе весь забор перекосит.
В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.
После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.
Установка перемычек
Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.
После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.
Монтаж профлиста
Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.
Ровно установленный крепеж — тоже красиво
После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.
Как вы поняли, особо сложного ничего нет. Важно выставить ровно столбы и приварить каркас. Это и есть основная задача. Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.
Забор из профлиста с кирпичными столбами
Конечно, более декоративно выглядит ограждение с кирпичными столбами. При желании можно сделать и его, но времени потребуется больше. Есть два варианта:
- Делать полноценный ленточный фундамент. Но это долго и дорого. На хорошо дреннируемых грунтах можно делать фундамент мелкого заложения, на пучнистых придется закапываться ниже глубины промерзания грунта. И хоть лента будет неширокой, работы много — на всю длину забора копать траншею, ставить опалубку, вязать арматуру, заливать и потом отделывать. Поверх ставить кирпичные столбы. Прочно, надежно, но дорого.
- Сделать по схеме, описанной выше: несущие столбы с цоколем. Вокруг столбов выкладывают кирпич. Этот способ менее затратный. О том,
Вся технология такая же, только армирование потребуется более жесткое — два пояса по два прутка диаметром 10-12 мм. В столбы необходимо будет установить закладные элементы, к которым будут крепится направляющие. Их (закладные) можно приварить к трубе, после того, как она выставлена и схватился раствор.
Фото дизайна заборов из профлиста
Часто профилированный лист комбинируют с ковкой, иногда варят раму из профильной трубы, в нее монтируют профлист и все это украшают металлическими узорами — кованными или сварными. Еще вариант сделать ограждение нестандартным — установить волну не вертикально, а горизонтально. Небольшое, казалось бы изменение, а вид другой. Некоторые идеи в фотогалерее ниже.
