Как согнуть овал из профильной трубы. Как согнуть профильную трубу для теплицы. Работа с профильными металлическими трубами

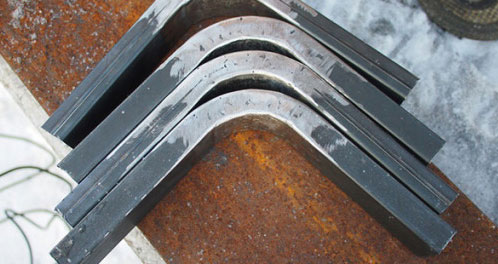

С необходимостью сгибания профильных труб в быту не приходится сталкиваться часто. Перед такой задачей чаще всего оказываются владельцы дачных участков или частных домов – люди, привыкшие все делать собственными руками.

Вне зависимости от формы профиля трубы, суть процесса гибки состоит в придании изделию частичного, либо полного изгиба. Достичь этого можно только прикладыванием определенного внешнего воздействия – исключительно давления или совокупности нагрева и давления.

С точки зрения физики, в процессе изгиба на профильную трубу воздействуют одновременно две разнонаправленные силы:

• Сила растяжения. Проявляется с внешней стороны изгиба.
• Сила сжатия. Направлена на внутреннюю часть изгибаемого участка.

Противоположная направленность этих сил как раз и отвечает за некоторые сложности, часто возникающие в процессе сгибания труб:

• Различные участки трубы в зоне изгиба могут неодинаково изменять форму, что неизбежно будет приводить к нарушению их соосности.
• Стенка трубы с внешней стороны изгиба при сильном растяжении может утратить прочность или даже лопнуть.
• На внутренней стороне изгиба, напротив, в процессе сжатия часто образуются складки.

Чтобы избежать этих неприятностей, и не получить вместо ровно изогнутой трубы смятую металлическую поверхность, стоит непременно учитывать тип материала и многочисленные геометрические параметры изделия: толщину стенок, диаметр сечения, радиус изгиба. Знание этих характеристик позволит подобрать оптимальный способ сгиба.

Обратите внимание! Специалисты утверждают, что профильные трубы с толщиной стенок менее 2 мм лучше не гнуть. Прочность в местах сгиба будет достаточно низкой, даже при идеальном соблюдении технологии. Для таких труб лучше предпочесть сварные соединения.

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Сгибание профильной трубы – это как раз тот случай, когда без специального инструмента с поставленной задачей вам просто не справиться. Несмотря на кажущуюся не слишком прочной конструкцию, профильная труба (прямоугольного или квадратного сечения) даже с небольшой толщиной стенок способна выдержать значительные нагрузки без деформации.

Именно поэтому ее достаточно часто применяют в качестве каркаса для различных облегченных строений. Но если в силу необходимости у вас возникла потребность придать профильной трубе криволинейную форму, вам следует знать, как правильно ее согнуть без повреждения.

Профильный трубопрокат в отличие от круглого отличается формой сечения, которая бывает нескольких видов:

• квадратная;
• плоскоовальная;
• прямоугольная;
• овальная.

Как гласит регламент ГОСТа Р 54157-2010 в перечень профильной продукции также должна входить круглая труба. Однако для строительства теплиц чаще используется именно квадратная форма, так как к ней проще прикреплять покрытие.

Сегодня трубопрокатная продукция производится в широком ассортименте. Она различается по площади сечения, конфигурации и по толщине стенок. То есть касательно сгибания труб называется минимальный радиус закругления. Для начала следует определить минимальный радиус плоской округлой деформации. В противном случае заготовка не «переживет» сгибания и повредится.

Так, для определения наименьшего допустимого радиуса сгибания прямоугольной или квадратной трубы следует знать высоту (h) профиля, так как:

• трубопрокат с высотой выше 2 см способен выдержать без потерь деформации на участке длиной 3,5×h и больше;
• трубопрокат высотой до 2 см способен выдержать без потерь деформации на участке длиной 2,5×h и больше.

Отталкиваясь от этих лимитов, можно начинать конструировать процесс изготовления из профильной трубы полочки, стеллажи, рамы для форточек, окон и дверей, а также другие изделия. Также некоторые корректировки вносит и толщина стенок.

Если толщина стенок широкой трубы меньше 2 мм, то гнуть ее вообще не рекомендуется. В таком случае предпочтительней воспользоваться сваркой.

Если вы решили сделать теплицу из обычных низкоуглеродистых и углеродистых стальных сплавов, то они имеют свойство слегка «пружинить», т. е. возвращаться в свое исходное положение. Поэтому перед монтажными работами каждую арочную дугу необходимо будет перепроверить и при необходимости подогнуть по шаблону.

Способы сгибания

Профильную трубу можно согнуть либо вручную (с помощью ручного трубогиба), либо с помощью специального станка. Выбрать способ, можно опираясь на следующие основные моменты:

• если вам требуется согнуть небольшое количество профильных труб (от 1 до 5), то сделать это проще вручную;
• при больших размерах сечений труб и значительной толщине стенок вам придется воспользоваться станком-профилегибом;
• небольшой радиус закругления можно выполнить как вручную, так и используя станок.

Если вы не считаете себя человеком, обладающим значительной физической силой даже при использовании для ее усиления длинного рычага, то вам лучше не рассматривать вариант с ручным трубогибом.

Кроме того, если вы не собираетесь заниматься изгибом труб постоянно, то покупать какой-либо специальный инструмент для этих целей вам будет финансово невыгодно. В качестве выхода из такой ситуации можно:

• обратиться за помощью в ближайшую мастерскую, занимающуюся подобными работами;
• смастерить станок для сгибания профильных труб самостоятельно из подручных материалов;
• воспользоваться способом сгибания труб с помощью «болгарки» и сварки.

Здесь опишем 2 метода сгибания: нагревом и холодный метод.

Перед тем как вы начнете деформировать материал методом нагрева, его полость заполните песком. Это позволит значительно увеличить качество обработки, например, сгиб будет равномерным.

Для работы обязательно используйте брезентовые рукавицы.

Так, процесс работы выглядит следующим образом:

1. Из деревянного бруска сделайте 2 пирамидальные заглушки. Их длина должна быть больше в 10 раз основания ширины. Что касается площади основания заглушки, то она должна быть в 2 раза больше отверстия трубы квадратного или прямоугольного сечения.
2. Далее примерьте заглушки на трубу. На одной из них необходимо проделать пазы, чтобы из трубы в процессе нагревания могли выходить газы.
3. Непосредственно перед процессом сгиба, заготовку следует обжечь.
4. Теперь нужно заполнить внутренность трубы песком средней зернистости. В его составе должны быть полностью исключены камушки и гравий. Для этого весь песок просейте. Если в песке будут крупные фракции, то они могут посодействовать формированию неправильного рельефа изгиба. По этой причине песок следует просеять через сито с ячейками 0,7 мм. Если останутся пылеватые частицы, то при нагревании трубы они спекутся внутри.
5. После очистки песка, всю массу прокалите при температуре 150°С.
6. После этого один конец трубы забейте заглушкой, на которой нет каналов для отвода газов. На другую сторону трубы установите воронку и через нее порционно засыпайте песок. Периодически постукивайте стенки трубы, чтобы наполнитель мог хорошо уплотниться. Если звук при ударе деревянной киянки пустой, то это означает что труба заполнена хорошо.

1. Закройте трубу пробкой.
2. Место, которое следует гнуть, необходимо отметить мелом.
3. Теперь трубу зажимаете с шаблоном в тисках. Если труба имеет сварной шов, то его расположите сбоку. Вдоль шва растягивать не рекомендуется.
4. Отмеченный участок раскаливаете докрасна, а затем аккуратно придаете трубе необходимую форму. Сгибать следует в один прием поступательными движениями.
5. Когда заготовка остыла, сравните ее с шаблоном. Если все совпадает и повторить процедуру не нужно, то можно выжечь пробки и высыпать песок.

В этой работе нельзя суетиться и спешить. Лишнее движение может искривить заготовку. Более того, важно соблюдать технику безопасности, ведь работать придется при большой температуре.

Нагревать трубы несколько раз не стоит. Под воздействием температурного шока, материал попросту теряет свою прочность, хуже всего она может разорваться при очередном ее накаливании до 800°С. Поэтому все следует сделать с первого раза. В таком случае вам получится сделать необходимые заготовки для сооружения теплицы.

Выполнить деформацию трубы можно и не прибегая к нагреву. Процесс сгиба холодным методом может выполняться как с наполнителем, так и без него. Например, если материал имеет высоту профиля до 1 см, то наполнитель не нужен. Если труба толстая, то ее заполнять песком необходимо. Также можно заполнить канифолью.

Хорошей альтернативой является пружина, которая устанавливается непосредственно на участке сгиба. За счет пружины, материал в местах сгиба будет защищен от резкого изменения сечения профиля. В этой статье рассматривается несколько методик того, как можно согнуть профильную трубу холодным методом.

Без трубогиба

Как уже говорилось можно использовать пружину, а также в комплекте с ней паяльную лампу. Для этого необходимо подготовить стальную проволоку Ø2 мм. Из нее изготавливаете пружину, чтобы она могла плотно войти внутрь трубы. Как вариант можете купить уже готовую пружину, предназначенную для гибки труб.

Так, пружина вставляется в отмеченное место и нагревается паяльной лампой.

Под таким устройством подразумевается несколько типов устройств, которые позволяют гнуть трубу с разным сечением как для теплиц, навесов, домашних оранжерей и других сооружений где используются металлические элементы каркаса. Трубогибы подразделяются на два типа:

• Роликовый. Очень часто его называют – профилегиб. Он применяется для сгибания трубы по плавным радиусам. Гибка проходит по принципу вальцовки трубы.
• Гидравлический рычажный. Эта техника также позволит выгнуть трубу под нужный угол. За счет специального рычага гнутье труб выполняется легко.

В целом использование трубогиба имеет ряд преимуществ, вот некоторые из них:

• Задействует меньше трудозатрат. При использовании устройства с электроприводом усилия вообще сводятся к нулю.
• Нет необходимости проводить сварочные работы, а также использовать добавочные фитинги.
• Благодаря соблюдению технологии сгиба, труба сохраняет свои технические характеристики и предотвращаются заломы и сплющивания.
• Готовые изделия получают идеально точную форму.

Самое сложное остается правильно выбрать станок. Выбор может зависеть от используемых труб, а именно от материала, из которого они сделаны. Например, если необходимо согнуть медную трубу, то достаточно использовать ручной трубогиб. Но если говорить за профильную трубу, то для ее сгиба лучше всего использовать роликовый трубогиб.

Ручной трубогиб – это приспособление, позволяющее согнуть трубу определенного сечения, приложив физические усилия. Трубогиб позволяет закрепить сгибаемую трубу для облегчения всей работы, а также подобрать необходимый радиус изгиба, ориентируясь на имеющиеся в его комплекте шаблоны.

Из-за довольно высокой физической сложности работы на ручном трубогибе его обычно применяют только для создания единичных гнутых профильных труб.

Одним из востребованных профилегибов является ручной станок «ПГ-1» и «ПГ-2». Первый вариант представляет собой достаточно мобильное устройство. Благодаря этому процесс сгиба можно осуществлять непосредственно на месте работы. Им можно сгибать трубы размером 40×40 мм. По своей конструкции оборудование имеет станину и 3 ролика, которые закреплены на ней. Центральный, а он и есть прижимной ролик осуществляет протяжку трубы. Удобная рукоятка позволяет проводить процесс работы достаточно легко.

Что касается другой модели «ПГ-2», то ее конструкция отличается большей мощностью. На этом станке можно сгибать трубы 30×60 мм. При необходимости на этом станке можно согнуть трубу в кольцо.

Станок для сгибания

Специальный станок, позволяющий согнуть трубы, не прикладывая при этом значительных усилий, называют профилегибом. Его единственным недостатком является высокая стоимость, поэтому его обычно используют в работе те, кто вынужден довольно часто изгибать трубы.

Используя станок, вы можете получить любой радиус изгиба профильной трубы без ее разрушения и деформации.

Сгибание происходит постепенно и поэтапно, каждый раз на небольшой угол изгиба, что позволяет предотвратить появление гофрированных участков, устранить которые практически невозможно. Отсутствие при применении этого вида оборудования рывков в работе дает возможность поверхности трубы остаться гладкой, так как сжатие одной стороны и растяжение другой происходит одновременно и очень медленно.

Для улучшения качества выполняемой работы рекомендуется дополнительно использовать метод сгибания профильной трубы, полностью заполненной жидкостью. Гидростатическое давление, появляющиеся при этом, не дает стенкам трубы деформироваться при изгибе. Чтобы жидкость не вылилась из трубы, на ее концы надеваются специальные заглушки. При этом следует очень внимательно следить за тем, чтобы труба была заполнена жидкостью полностью, без воздушных пузырьков. Кроме того, начинать сгибание такой трубы следует строго по центру, а не с краев.

«Болгарка» и сварка

Если вам необходимо согнуть одну профильную трубу, имеющую толстые стенки и большой размер сечения, то можете воспользоваться для этих целей «болгаркой» и сварочным аппаратом:

1. Прежде всего, необходимо точно определить необходимый радиус изгиба, сделав шаблон из древесины.
2. Затем следует каждые 5-10 сантиметров по длине трубы выполнить «болгаркой» надрезы трех ее сторон, оставляя целой всегда одну и ту же сторону трубы.
3. После этого трубу необходимо приложить к шаблону и аккуратно и равномерно согнуть до необходимой формы.
4. Далее вам остается лишь воспользоваться сварочным аппаратом и заварить все выполненные разрезы, вновь придав целостность трубе.
5. Закончив сварочные работы, вам придется отшлифовать швы и покрыть трубу защитным слоем краски, чтобы предотвратить ее повреждение ржавчиной.

Так как согнуть профильную трубу по данной технологии быстро не получится, к тому же требуются навыки по работе с «болгаркой» и сварочным аппаратом, то этот способ используется редко и только для единичных конструкций.

Востребованы во многих сферах жизни.

Из них изготавливают конструкции различных изделий в промышленности, строительстве и быту. Часто для этих целей приходится придавать таким трубам гнутую форму с помощью определенной деформации. Сгиб профильных труб может проводиться с помощью специальных станков, называемых трубогибами.

Без трубогиба нужную форму придать изделию сложно. Их можно приобрести готовыми, произведенными в промышленных условиях, а можно сделать самостоятельно, если потребность в таком станке возникает периодически для домашних нужд. Для этого, важно знать, как можно изготовить самим устройство для сгибания профильных изделий.

Применяют два варианта гибки профильных труб своими руками: холодный и горячий.

Оба они преследуют цель сохранить целостность профильной формы при сгибании изделия. Для этого в противовес к внешнему сдавливающему усилию при процедуре гибки внутреннее пространство профиля заполняется определенным веществом, препятствующим сдавливанию.

При холодном способе таким веществом является замороженная вода, а при горячем - речной песок.

Особенности холодного способа

Сгибание заготовки с использованием воды обычно применяют в зимнее время при сильных морозах. Для этого профильная труба с одной стороны герметично закрывается пробковой затычкой, а с другой стороны заполняется водой.

Изделие оставляют на морозе в вертикальном положении герметичной стороной вниз до полного промерзания воды. После этого осуществляют процесс сгибания изделия до нужного радиуса.

Горячий способ сгибания

В основе способа лежит нагревание области сгиба профильного изделия. Его можно применять в любое время года. Трубу с одного конца также герметизируют, закрывая пробкой или любым подручным средством.

Затем внутрь с другой стороны засыпают речной песок и закрывают конец заглушкой. Размер длины заглушки должен превышать диаметр трубы примерно в 2 раза, чтобы она могла выдержать вес помещенного в трубу песка.

Место сгиба помечают мелом или маркером и производят его нагрев. Для отхождения образующихся при нагревании газов на концах изделия желательно просверлить небольшие отверстия.

При нагреве участка до нужной температуры производят сгибание трубы на станке, соответствующем параметрам изделия.

Важно! При сгибании трубы не нужно допускать искрения металла.

Схема горячего способа сгибания профильной трубы показана на рисунке:

Особенности конструкций станков для сгибания разных профильных труб

Несмотря на простоту выполнения гибки профильных изделий, нужно учитывать их характеристики перед тем, как приступать к сгибанию.

Выбирать конструкцию устройства для сгибания следует с учетом размеров и свойств материала профилей. Это связано с тем, что изделия разного диаметра и толщины стенок, а также выполненные из различных металлических сплавов, имеют разный критический минимальный диаметр изгиба.

Его значения указаны в специальных таблицах, в которых учтены все параметры труб. При сгибании профиля ниже критического значения радиуса значительно снижаются прочностные качества металла в месте изгиба.

Таблица технических характеристик:

Станок для гибки профильной трубы, изготовленный своими руками, может иметь разное устройство. Его сложность зависит от параметров трубы и ее характеристик.

Для изделий с поперечным сечением до 2-2,5 см можно использовать самые простые варианты устройства с использованием бетонной плиты или приготовленного шаблона планируемой дуги изгиба.

Для поперечных сечений профилей большего размера конструкция станка более сложная, в ней применяется способ загиба при сдавливании трубы во время прохождения через валки на подобии прокатного стана.

Рассмотрим более подробно, как изготовить такие устройства.

Упрощенные виды трубогиба

1. С помощью бетонной плиты

Для создания конструкции потребуется бетонная плита, алмазное или победитовое сверло для бетона и металлические штыри.

Изготовление устройства проводят так:

• на поверхность бетонной плиты наносят схематическую сетку с ячейками 4×4 см или 5×5 см;
• в месте пересечения сеточных линий просверливают углубления, предназначенные для металлических штырей;
• вставленные в ячейки штыри тщательно закрепляют бетонной заливкой, чтобы не допустить их выпадения под действием нагрузки от трубы.

Схема такого устройства изображена на рисунке:

Процесс сгибания профиля осуществляется таким образом:

1. Труба вводится между двумя, рядом расположенными штырями, и с помощью усилия сгибается в нужном направлении. Радиус сгибания можно менять, передвигаясь по элементам штырей, расположенных по диагонали.
2. Прикладывать сгибающее усилие нужно постепенно, чтобы не допустить ненужной деформации профиля. Для облегчения работы профиль можно подвергнуть небольшому нагреву.
3. Сразу после деформации трубу вынимать из устройства не рекомендуют, чтобы закрепить полученный изгиб. Для надежности концы изделия временно приваривают к вспомогательному стальному прутку.

2. С помощью шаблона

Самым простым приспособлением для профильных изделий, востребованным в домашнем применении, является способ сгибания по заранее приготовленному шаблону. Сгибать можно не только изделия из алюминиевых сплавов, но и стальные трубы небольших размеров.

Шаблон изготавливается из деревянных досок, имеющих толщину чуть больше диаметра (размера сечения) сгибаемого изделия. Для удобства работы доски шаблона выпиливают под уклоном в сторону плоскости стола. Сам шаблон фиксируется на столе с помощью шурупов.

Кроме него на рабочей плоскости стола на небольшом расстоянии от шаблона закрепляют упор для удержания трубы.

Конструкция роликового станка

Принцип действия такого станка основан на прокатке профильной трубы через движущиеся валки, в которых она под действием давления приобретает нужный изгиб. Движение происходит с помощью двух горизонтальных роликов, установленных на основании швеллера.

Самодельный станок можно сделать имея в наличии следующие детали:

• три валика, имеющие ось вращения для осуществления сгибания;
• профильный швеллер для изготовления рамы основания станка;
• цепь передачи привода;
• приводящий в движение механизм.

Порядок изготовления станка должен быть следующим:

1. Сначала нужно изготовить каркасную раму из металлического швеллера. Элементы швеллера для рамы можно соединить сваркой, но для надежности конструкцию лучше закрепить болтами.
2. По вертикали в центре горизонтальной станины устанавливается конструкция, имеющая форму в виде буквы П, наверху которой крепится вал с муфтой. В центре муфты вставляется шпилька, на которую приваривается ручка, а сбоку устанавливается ролик.
3. Два цилиндрических валка с вращающимися роликами крепятся на горизонтальной станине основания станка на одинаковом расстоянии от центра.
4. К роликам крепится цепь для приведения механизма в движение с помощью ручного привода.

Крепление валков осуществляется болтами. Для этого в швеллере просверливают прорези, позволяющие валкам перемещаться для изменения настройки радиуса сгибания.

Работа на таком самодельном станке осуществляется так:

• профильная труба вставляется на горизонтальные подающие валки;
• вращением ручки струбцина прижимает трубу третьим валком. В результате происходит деформация профиля при прохождении в этой зоне.
• первоначальное деформирующее давление изменит конфигурацию трубы незначительно, поэтому процесс протягивания через валки нужно повторять до получения нужного изгиба.

Радиус изгиба профиля зависит от расстояния между нижними цилиндрами, которое можно изменять с помощью роликов путем их перемещения и фиксации с помощью стопора.

Одним из популярных видов строительного металлопроката является профиль, представляющий собой трубы овального, квадратного или прямоугольного сечения. Широкое распространение при изготовлении металлоконструкций, несущих конструкций, навесов, быстровозводимых каркасов получили прямоугольные и квадратные стальные трубы. Именно они находят применение в частном домостроении (для возведения заборов, теплиц, различных беседок и навесов).

Единственным недостатком является более сложный процесс их сгибания и придания им нужной формы. Рассмотрим более детально, как самостоятельно согнуть профильную трубу.

Сгибание ручными способами

Поговорим о том, как можно согнуть трубы ручными способами.

Способ горячей гибки

Наиболее простым ручным способом является «горячая гибка». Такой способ позволяет получить достаточно плавные линии и требуемую форму без значительных изменений геометрии профиля. Чтобы не допустить сплющивания в процессе сгибания, трубу набивают просушенным кварцевым песком. Для этого в один конец забивают деревянную заглушку-клин и после заполнения ее просушенным песком второй конец также затыкают аналогичной заглушкой. На одном из концов трубы просверливают маленькое отверстие, чтобы воздух мог свободно выходить. Далее локально разогревают требуемый участок с помощью газовой сварки и придают нужную форму. В качестве замены газовой сварки для нагрева можно применить паяльную лампу либо газовую горелку.

Трубу не следует перегревать, поскольку это неизбежно приведет к появлению окалины и снижению качества металла. Многократные разогревы также ухудшают качество металла, поэтому старайтесь согнуть металл с первого раза.

После получения требуемой формы следует извлечь заглушки и высыпать песок (при необходимости его можно повторно использовать). Заглушки проще всего извлекать, нагревая концы трубы с помощью горелки. По мере обгорания клинья легко выпадают.

Использование песка для набивки позволяет избежать надломов и неправильной деформации. При определенном навыке можно выполнить сгибание профиля достаточно быстро, поэтому не стоит даже пытаться сделать это без набивки песком – вы просто испортите материал.

Следует помнить, что оцинкованные трубы нельзя гнуть таким способом, т.к. во время нагревания слой цинка обгорит и перестанет выполнять свою антикоррозионную функцию.

Способ гибки с применением сварки

Альтернативным способом самостоятельной ручной гибки в домашних условиях является использование сварки и болгарки. В этом случае работа выполняется следующим образом:

• Вначале следует рассчитать требуемый радиус закругления.
• Далее для облегчения процесса с помощью болгарки по всей длине изгиба выполняют равномерные поперечные надрезы трех сторон профиля (с наружной стороны запланированного изгиба).
• На следующем шаге профильной трубе придают требуемую форму, заваривают пропилы и зашлифовывают сварочные швы.

Гибка с использованием трубогибов

Трубогибом называют приспособление или станок, предназначенный для изменения формы трубы. Оборудование позволяет выполнять гибку в соответствии с требуемой формой и размерами. Правильное его использование позволяет сохранить прочностные характеристики материала, избежав при этом сплющивания и заломов.

В зависимости от типа привода, трубогибы бывают:

• Ручные.
• Электромеханические.
• Гидравлические.

Основным преимуществом ручного инструмента является простота и относительная дешевизна. Но работа с ними требует существенных физических усилий, поэтому использовать их для больших объемов работ достаточно утомительно.

Гидравлическое и электромеханическое оборудование не требует при работе значительных усилий, что позволяет гнуть трубы быстро и точно.

Выбор оптимального способа гибки

Если объем работ разовый и небольшой, то оптимальным будет использование «горячей гибки» или ручного станка. Как вариант, можно не приобретать ручной трубогиб для выполнения разовых работ, а взять его в аренду.

Если у вас постоянно возникает необходимость сгибания профильных труб, то имеет смысл приобрести оборудование или изготовить его самостоятельно.

Можно также найти фирму, имеющую специализированное оборудование – профилегибы, позволяющие быстро и качественно выполнить любой объем работ и придать трубам сложную и замысловатую форму. Если цена услуг вас устроит, то данный вариант наиболее предпочтителен для большого объема работ.

Выбрав оптимальный способ и аккуратно выполнив работу, вы получите более привлекательные и удобные в работе трубы (по сравнению с круглыми), которые найдут широкое применение в процессе благоустройства участка вашего дома.

Видео

Предлагаем вашему вниманию сюжет, в котором показана работа самодельного трубогиба.

Профильные трубы незаменимы в процессе сборки каркасов для строительных конструкций. Теплицы, разнообразные парники, беседки и другие объекты возводятся с их помощью достаточно быстро и качественно. Однако все не так просто.

Чтобы согнуть такую трубу приходится использовать дорогостоящее специальное оборудование, что не всегда приемлемо для домашнего мастера. Давайте поговорим о том, как согнуть профильную трубу в домашних условиях.

Профильной считается труба, имеющую отличное от круглого сечение. Оно может быть прямоугольным, овальным, шестиугольным или квадратным. Труба обладает повышенной прочностью, ведь ее грани берут на себя роль ребер жесткости.

Профильные изделия справляются со значительными нагрузками на изгиб, благодаря чему являются хорошим выбором для возведения металлокаркаса построек самого разного назначения.

Сырьем для производства профильных труб чаще всего становится высоко или низколегированная сталь. В зависимости от способа изготовления различают электросварные, холодно и горячекатаные, бесшовные трубы.

Изделия различаются толщиной стенки и высотой профиля. Такие трубы могут использоваться для изготовления различных деталей в форме рам, лестниц и перил. Чаще всего трубу профильную применяют в строительстве для сооружения арочных конструкций и в качестве замены железного бруса при возведении каркасов.

Навыки в деле гибки профильной трубы пригодятся домашним умельцам, желающим самостоятельно обустроить загородный участок:

Галерея изображений

Простейшие приспособления для холодной гибки

Рассмотрим, как самостоятельно изготовить два очень простых приспособления, которые помогут изогнуть профильную трубу.

Оправка для профиля

Основанием для приспособления станет верстак. Важно, чтобы не только рабочая зона, но и пространство вокруг нее были свободны. Для закрепления оправки придется выполнить в одном крае столешницы верстака несколько близко расположенных отверстий.

Собственно оправка или шаблон выполняется из фанеры. Однако, этот вариант приемлем только в том случае, если предполагается выполнение нескольких деталей.

Простейшая оправка для трубы изготавливается из толстой фанеры или из доски. Такого шаблона хватит на несколько изгибаний

Если же нужно будет согнуть большое количество труб по этому шаблону, оправку лучше всего изготовить из стального уголка. В некоторых случаях профильное изделие необходимо согнуть под разными углами.

Для такой работы понадобится сразу несколько шаблонов, которые следует подготовить заранее. Перед началом работы оправка прочно прикрепляется к основанию с помощью струбцин.

К ее краю надежно фиксируется подлежащая сгибанию труба. После чего производится гибка. Выполняется операция плавно, без резких рывков. Усилие, прикладываемое к трубе, должно нарастать постепенно. В процессе изгибания деталь принимает форму оправки. Для этого потребуется значительное усилие.

Усовершенствованная гибочная плита

Это удобное многофункциональное приспособление, которое позволяет провести качественную гибку профиля своими руками. Устройство представляет собой прочную металлическую пластину-основание, закрепленную на пьедестале. Последний с помощью крепежных болтов фиксируется на полу мастерской.

Набор стальных оправок для разных радиусов

Фанерные одноразовые заготовки

Оправка для узкой профильной трубы

Как вариант можно рассмотреть аналогичное приспособление, крепящееся на верстак. После работы гибочную плиту легко демонтировать и убрать или же можно использовать ее как подставку для проведения других слесарных операций.

Для изготовления такого приспособления понадобится толстая пластина из металла. Ее приваривают на телескопическую подставку. Для упоров под гибку на основании-пластине выполняются два отверстия.

В них ставятся болты-упоры. На них надеваются и фиксируются насадки различных радиусов, что позволяет изгибать трубы так, как нужно. Из листовой толстой стали вырезается прижимная пластина.

Гибочную плиту желательно оснащать прижимной пластиной из прочного металла. Она позволит сохранить соосность профильной детали в процессе гибки

Ее использование обязательно, чтобы соосность сгибаемой детали не была нарушена, так как сгибая профильную трубу без трубогиба можно случайно деформировать ее в двух различных направлениях. Пластина закрепляется над насадками на болтах-упорах.

Простейший способ изгибания профильной трубы:

Способов ручного изгибания профилированных труб довольно много. И все они имеют общий недостаток: требуется очень большое усилие для их сгибания. Физически неподготовленный мастер может и не справиться с такой работой. Изгибание деталей с помощью специализированных устройств намного проще, точнее и не требует особых физических усилий.

Проблема в том, что стоимость такого оборудования достаточно велика. Поэтому покупать прибор только для того, чтобы выполнить разовую работу, безусловно, нерентабельно. Лучший вариант – аренда специализированного оборудования, что позволит за небольшую плату получить профильные изделия, согнутые точно по шаблону.
