Сделать мощный пескоструй. Пескоструйный аппарат своими руками: схемы и чертежи. Пескоструйное сопло и его изготовление своими руками

Пескоструйная обработка сегодня применяется повсеместно и представляет собой воздушно-песчаную струю, образуемую при смешении сжатого воздуха с мельчайшим песком. Струю создаёт специальный пистолет - пескоструйный аппарат, под очень высоким давлением выпускающий абразивный поток.

Пескоструйный пистолет

Аппарат можно использовать в различных целях: шлифовка поверхности, снятие лакокрасочного покрытия, тюнинг автомобиля, можно наносить гравировку на стеклянную поверхность.

На подобную работу, проводимую вручную наждачной бумагой, уйдут дни, а пескоструйный аппарат справится за несколько минут. Купить аппарат можно в любом строительном магазине, но можно смастерить пескоструй своими руками. При определенных навыках это будет нетрудно и не займет много времени.

Материалы для изготовления пескоструйного аппарата

Техник изготовления пескоструя достаточно много, однако перечисленные материалы – основные в работе по любой из существующих схем:

1. компрессор с ресивером;
2. шланги и металлические трубы;
3. пистолет для покраски;
4. сантехнические фитинги;
5. шаровой кран;
6. сопло;
7. ёмкость (газовый баллон, огнетушитель или даже простая пластиковая бутылка)

Все это без труда можно найти в мастерской хорошего хозяина. Кроме компрессора, который придется приобрести. Однако стоит он в сравнении с аппаратом недорого, выгода от самоделки все равно останется ощутимой.

На выбор компрессора стоит обратить особое внимание. Он обязательно должен быть с ресивером, который обеспечивает постоянный поток воздуха, давление при этом тоже не меняется. Такая подача воздушно-песчаной смеси очень важна, ведь от этого зависит, как будет работать самодельный пескоструй.

Типы пескоструйных аппаратов

Приступая к сборке пескоструйного аппарата, нужно понять, каково будет его основное назначение. Если с его помощью будет проводиться декоративная обработка стеклянных поверхностей, то для этих целей больше подойдет пескоструйная камера, габариты которой напрямую зависят от величины обрабатываемой поверхности.

Если данный агрегат нужен для очистки поверхности под покраску или грунтовку, то здесь уже нужен пескоструйный аппарат открытого типа, при работе с которым понадобится отдельное помещение.

Немаловажным при конструировании аппарата является вопрос о частоте его использования. Если планируется использование пескоструя в масштабах, близких промышленным (организация бизнеса, например), то при сборке необходимо обратить внимание на мощность изделия. Чем чаще и дольше по времени будет использоваться устройство, тем мощность его должна быть больше.

Пескоструйная обработка своими руками может быть:

• Напорной. При такой обработке воздух попадает в саму установку и в дозатор абразива. Песок и сжатый воздух образуют воздушно-песчаную струю, вылетающую из сопло, что придает этой струе направление. Скорость струи в таком типе устройства достаточно высоки, это дает возможность за небольшой отрезок времени тщательно очистить значительную по площади поверхность.
• Инженерной. Здесь воздух и песок идут по двум отдельным рукавам, смешиваясь непосредственно в наконечнике. Такая установка проще в конструировании, но и детали, которые можно обработать с ее помощью, будут значительно меньше. Это объясняется меньшим напором струи воздуха с абразивом.

Изготовление простейшего пескоcтруя

Несложное в изготовлении устройство – это пескоструйный пистолет, или пескоструйка, представляющая собой ручку с двумя штуцерами и сопло. По одному из штуцеров идет воздух под давлением, второй засасывает песок.

Наконечник, откуда происходит выброс струи воздуха с песком, лучше приобрести из карбида вольфрама или бора. Такие наконечники стойки к истиранию, будут работать до нескольких десятков часов. А вот более дорогие чугунные или керамические от песка, вылетающего с огромной скоростью, сотрутся очень быстро.

Корпус пистолета, к которому присоединяются ручка со штуцерами, затачивается под размеры наконечника. Пластиковая бутылка крепится сверху, она-то и служит емкостью для абразива. После сборки конструкции пистолет можно подсоединить к компрессору, который будет подавать сжатый воздух.

Принцип действия такого пескоструя прост. Сжатый воздух поступает в пластиковую бутылку и сразу направляется в тройник. У основания бутылки, смешиваясь с абразивом, воздух выталкивается в верхнюю часть (отвод) тройника. Можно приделать кран, который будет регулировать поток абразива с воздухом. Собирается такая пескоструйка своими руками буквально за час.

Пескоструйная камера

Пескоструйная камера предназначена для обработки не сильно больших деталей. Представляет собой ящик, который можно сварить самостоятельно из металлического уголка, а можно приобрести готовый.

Но в обоих случаях ящик нужно будет обшить стальным листом толщиной 1 мм. Аппарат для удобства можно расположить на подставке. В получившейся камере необходимо сделать окно из стекла для наблюдения за процессом. Расположить его лучше сверху.

Устройство пескоструйной камеры предполагает проведение манипуляций с деталями внутри нее, поэтому в передней стенке по длине аппарата делаются два круглых отверстия, в которые вставляются резиновые перчатки.

Они должны быть достаточно прочными, чтобы не так часто приходилось их менять. И стекло, и перчатки будут со временем приходить в негодность, поэтому заранее нужно позаботиться о том, чтобы их замена не доставляла хлопот.

На дно ящика кладется решетка из проволоки, а снизу приваривается желоб, по которому отработанный песок будет выходить в специально предусмотренную для этого тару. Внутри камеры располагается пистолет, воздух к нему поступает через отверстие в корпусе ящика.

Шланг для забора абразива помещается в емкость, заполненную им. Освещение внутри камеры можно организовать, используя подходящие по размеру лампы дневного света. Такой самодельный пескоструйный аппарат можно снабдить вентиляцией, хотя можно обойтись и без нее.

Деталь, которая должна подвергнуться обработке, помещается через небольшую дверцу. Расположить ее можно там, где вам будет удобнее. С торцевых сторон можно предусмотреть небольшие отверстия, закрытые брезентом, для обработки длинных деталей. Так их можно будет прогонять через камеру. Брезент же не позволит пыли вылетать за пределы камеры, если отверстия не нужны в данный момент.

Мастерим пескоструй из огнетушителя

Некоторые народные умельцы знают, как сделать пескоструй из огнетушителя. Строго говоря, от него берется только разрезанный корпус, в который вставляется металлическая трубка с резьбой на концах. Для ее установки заранее проделывают сверху и снизу корпуса огнетушителя отверстия.

По трубке будет поступать воздух. На одном из ее концов высверливается паз 18*8мм для забора песка. После установки трубки части огнетушителя соединяются электросваркой. Получается снова одно целое. Туда насыпается абразив. На нижний конец торчащей трубки привинчивается сопло, а верхний присоединяется к шлангу компрессора.

Насыпанный в корпус огнетушителя песок через паз в металлической трубке попадает в ее нижнюю часть. Воздушное давление, идущее из компрессора, заставляет песок мощной струей вылетать из наконечника собранного устройства.

Вместо корпуса от огнетушителя можно использовать любую имеющуюся емкость: баллон от газа, например. Только перед началом работы необходимо избавиться от остатков газа с помощью того же компрессора, который выгонит его из емкости.

Расходный материал

Обычный песок не предназначен для работы пескоструйного аппарата, так как он по своему составу неоднороден, имеет вкрапления различной величины и формы. Это может сказаться не только на работе собранной установки, но и на качестве обрабатываемой поверхности.

Крупные частицы, которые могут оказаться в песке, оставят глубокие царапины. Поэтому расходный материал лучше приобрести.В строительных магазинах продается специальные абразивные смеси. Состав смесей может быть разным по твердости, размеру и форме зерен. Абразив для пескоструев стоит недорого.

Однако многие используют речной песок, предварительно просеивая его через частое сито.

Изготовив пескоструйный аппарат своими руками, важно помнить об основных правилах работы с ним:

1. Сопло не должно быть слишком узким. В среднем диаметр равен 3 мм, но это для маломощных устройств, объем которых не превышает 6 литров. Для более мощных аппаратов наконечники берутся большего диаметра.
2. Детали, которые поддаются наибольшему износу, следует крепить так, чтобы потом можно было без труда их заменить. Это касается частей, непосредственно контактирующих с абразивом.
3. Не стоит пескоструйный аппарат использовать в жилых комнатах. Песок и образующиеся при шлифовке отходы покроют все поверхности, даже если вы смастерили камеру. Камера задерживает лишь основную часть пыли. Убраться в комнате будет почти невозможно.

При работе с пескоструйным аппаратом обязательно надевайте защитные очки и респиратор. Мельчайшие частицы будут оседать на слизистых и в легких при вдыхании их, что может привести к различным заболеваниям.

Существует немало схем изготовления пескоструя домашних условиях. Мы выбрали наиболее простые в изготовлении, эффективные в работе и наименее затратные. Приведенные схемы дают лишь общие описания и принципы работы пескоструев.

Когда необходимо регулярно пользоваться пескоструйным аппаратом, следует, руководствуясь описанием, все тщательно рассчитать. При правильных расчетах, соблюдении всех параметров и надежном креплении деталей устройство прослужит вам долгое время.

Ассортимент пескоструйных аппаратов на полках магазинов достаточно большой. Модели отличаются производительностью и набором функций. Но не каждый начинающий предприниматель может себе позволить купить сразу дорогое оборудование. Дело в том, что правило, когда цена напрямую зависит от качества, работает и здесь. Самые дешевые аппараты не превышают по цене 200 долларов. Однако надежность их хромает, они быстро засоряются отработанным материалом. О том, как сделать пескоструй своими руками, мы и поговорим в этой статье. Обработка зеркал или других поверхностей при помощи него будет дешевле, что поможет снизить себестоимость изделий и привлечь клиентов.

Принцип работы пескоструйного аппарата похож на пистолет для покраски. Из рабочей части (сопла) под высоким давлением выделяется абразивный материал. Для обеспечения необходимого давления понадобится компрессор . Чтобы обработка зеркал и поверхностей происходила качественно, рекомендуется покупать оборудование, производительностью не меньше 500 л в минуту. Двигатель должен иметь систему принудительного охлаждения. Состоит пескоструйный аппарат из таких основных элементов:

Что понадобится для самостоятельного изготовления пескоструйного аппарата

Чтобы выполнить пескоструй на стекле или роспись зеркал, нужно собрать такие инструменты и детали для аппарата:

Последний уплотнительный материал достаточно износоустойчив при работе в агрессивных средах, обладает хорошей самосвязываемостью. Весь набор оборудования обойдется приблизительно в 35 долларов. Обработка поверхностей и зеркал при помощи него и стоить будет дешевле.

Технология изготовления пескоструйного аппарата своими руками

Что еще нужно учесть

Если аппарат собран качественно, то он не уступает по надежности заводским моделям . Если пескоструйная обработка планируется выполняться не так часто, как элемент оформления стекла и зеркал, то можно сделать еще более простой агрегат. Громоздкий баллон заменяют обычной пластиковой бутылкой. Понадобится еще шаровой клапан и тройник. За основу можно взять краскопульт. Потребуется расточить его корпус до необходимых размеров. Такой аппарат может работать минут 20. Затем понадобится замена сопла.

Чтобы сделать правильно оборудование, нужно определиться, обработка чего будет производиться. Например, всасывающие аппараты пригодны для очистки поверхности, а вот для обработки зеркал и стекла не предназначены. Для этих целей рекомендуется применять вакуумные или пневматические установки.

Отправим материал вам на e-mail

Нередко для того, чтобы удалить ржавчину с кузова автомобиля или почистить какую-либо деталь, автомобилисты обращаются за помощью к специалистам, платят им немалые деньги. Даже обычный металлический забор не покрасишь без зачистки от ржавчины. На самом же деле необходимо просто понять, как сделать пескоструй своими руками (видео будет представлено в сегодняшней статье), и эти проблемы будут решены. Работа не потребует больших затрат, а у домашнего мастера будет свой личный аппарат, способный выполнить подобную грязную работу.

Пескоструйный аппарат в хозяйстве может стать незаменимым помощником

Подобный агрегат состоит из нескольких основных узлов:

• компрессора, создающего давление, необходимое для пескоструйного аппарата;
• кабелей, посредством которых производится подача напряжения на компрессор;
• шлангов;
• штуцеров;
• кранов для регулировки подачи давления;
• дозаторов;
• влагоотделителя.

Однако одной из самых важных деталей устройства можно назвать сопло, через которое под давлением воздуха проходит абразив. При промышленном производстве покрытием для стального сопла служат соединения бора или вольфрама. Такие детали долговечны, но в домашних условиях при изготовлении своими руками пескоструйной установки их сделать невозможно. Хотя здесь и нагрузка на сопло будет небольшой, несравнимой с промышленными масштабами.

Полезная информация! Для самодельной установки можно использовать обычную сталь. Неплохо подходит старая автомобильная свеча, из которой вытаскивают электрод. Конечно, срок службы такого сопла минимален, но и стоимость нулевая.

Схема пескоструйного аппарата: некоторые тонкости

Для того чтобы уважаемому читателю было проще сориентироваться в устройстве агрегата, предлагаем посмотреть на схематическое изображение пескоструя. Вы убедитесь, что ничего сложного в его устройстве нет. Главное – это понять принцип его работы, с чем мы сейчас и будем разбираться.

Каков принцип действия пескоструйного аппарата: видео и фотопримеры

Принцип работы устройства можно сравнить с краскопультом. Многие знают, что проходящий под высоким давлением поток сжатого воздуха захватывает небольшими частицами краску и выносит её наружу через сопло. Здесь принцип тот же, только вместо краски выступает абразив (песок). И хотя конструкции пескоструйных аппаратов могут отличаться, принцип работы от этого не изменяется. А чтобы разъяснить оставшиеся непонятные моменты, предлагаем просмотреть очень познавательный видеоролик на эту тему:

Какие виды пескоструйных аппаратов различают

Чтобы ответить на вопрос, какой пескоструйный аппарат лучше, следует чётко понять, для какой цели он будет предназначаться. В зависимости от области применения определяют, какой вид аппарата необходим. Различают три основных вида:

Важно! Если требуется обработка больших площадей или сложных в очистке элементов, т.е. использование пневматического пескоструя, лучше не пожалеть денег и нанять профессионалов, чем рисковать своей жизнью. Помните, что разорвавшийся рядом даже на 4 атм ресивер шансов на жизнь не оставляет.

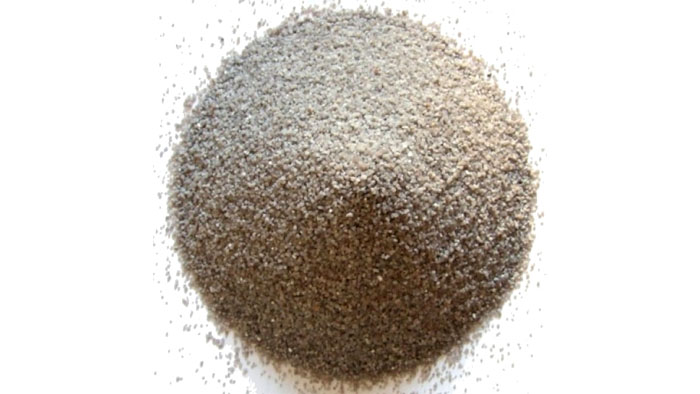

Песок для пескоструя: какой лучше использовать

Для пескоструйной обработки рекомендуется не только песок. Чаще бывает выгоднее использовать другие абразивы. Но для пескоструйных аппаратов, изготовленных своими руками, наилучшим абразивом будет кварцевый песок. Использовать их на слишком жёсткие загрязнения никто не будет, а (к примеру) для того, чтобы снять ржавчину на крыле или капоте автомобиля перед тем, как подкрасить это место, кварцевого песка вполне достаточно.

Важно знать! Кварцевый песок тоже может быть неоднородным. Следует понимать, что если требуется полировка, используются мелкие, просеянные фракции, а для чистки забора от ржавчины перед покраской лучше использовать непросеянный песок.

Размер фракций по областям применения распределяется следующим образом:

• 0,1−0,8 мм – ровным просеянным песком производится матирование стекла;
• 0,3 мм – полировка медных, алюминиевых деталей;
• 0,3−0,6 мм – лакокрасочные покрытия;
• 0,6−0,16 мм – глубоко въевшаяся ржавчина.

В остальных случаях используются более крупные и жёсткие абразивы.

Поняв, в какой области будет применяться пескоструй, следует обратить внимание на то, что подобное оборудование отличается по следующим характеристикам:

• объём бункера для абразива – от этого будет зависеть удобство работы оператора. Чем больше объём резервуара, тем реже придётся останавливаться во время работы;
• рабочее давление агрегата – для бытового использования применяются аппараты с давлением 4−9 атм;
• производительность – оптимальным считается показатель 15−30 м 2 /ч;
• расход песка в процессе работы – среднее значение для простых пескоструев – 40 кг/ч;
• комплектация ;
• количество задействованных в работе операторов .

Особое внимание следует обратить на сопло. Именно от него будет зависеть производительность, а от материала изготовления – частота его замены. Более приемлемыми считаются керамические и чугунные сопла – работают они долго, а стоят недорого.

Компрессор должен выдавать не менее 350 л/мин, в противном случае придётся устанавливать большой ресивер, что скажется на мобильности установки, которая сама по себе является важным фактором при выборе устройства. К дополнительным функциям, наличие которых желательно, можно отнести дистанционное управление подачей абразива. Это позволяет расходовать меньше воздуха, песка и обеспечивает дополнительную безопасность оператору.

Какой инструмент потребуется для изготовления пескоструйной установки

Первое, что следует приобрести для изготовления пескоструя, – это компрессор, изготовить его своими руками не удастся. Далее – резервуар для песка (абразива). Для этой цели неплохо подойдёт пропановый баллон или старый огнетушитель. Теперь сопло. Конечно, можно его выточить на токарном станке, но тогда нужно быть готовым, что такое сопло быстро сотрётся. Выходом станет приобретение специальных керамических колпачков, которые будут защищать металл. В качестве воздуховодов и каналов для песка с воздухом под давлением прекрасно подойдут гидравлические шланги от строительной техники. Не стоит забывать и о штуцерах, форсунках и кранах – их количество можно подсчитать по чертежу, без которого изготовление пескоструйной установки невозможно.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных своими руками из различных подручных материалов десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.
	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.
	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.
	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Как сделать сопло пескоструйное своими руками: советы редакции сайт

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Подобные установки могут быть разных видов. Сейчас рассмотрим процессы их изготовления. Начнём с обычного самодельного пескоструйного аппарата своими руками. Видео, представленное ниже, поможет более полно понять нашему уважаемому читателю, как его сделать.

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция сайт представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Плюсы и минусы самодельных агрегатов

Если говорить о положительных сторонах пескоструйных аппаратов, собранных своими руками, то они на поверхности – это возможность чистить поверхности за очень скромную сумму, которую мастер потратит на краны, фитинги и трубы. И то, если в его гараже этого нет. На этом плюсы заканчиваются. А что же с минусами. Тут вопрос посерьёзней. Запылённость при работе – это понятно, а как быть с травмоопасностью? Любая оплошность при сварке деталей приведёт к разрыву в этом месте. В этом случае возможен и летальный исход. Поэтому редакция сайт предупреждает: 1000 раз всё взвесьте и подумайте, сможете ли вы сделать эту работу идеально качественно. Если нет, то от затеи лучше отказаться.

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

• компрессор – устройство для нагнетания воздушной массы;
• ресивер, необходимый для создания необходимого запаса воздуха;
• бак для абразива;
• пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
• шланги.

С целью увеличения продолжительности непрерывной работы и поддержания давления подачи пескоструй рекомендуется оснастить влагоотделителем. При использовании плунжерного компрессора на впускном воздушном канале следует установить систему фильтрования масла.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Сборка пескоструя из газового баллона

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

• краны шаровые – 2 шт.;
• газовый баллон;
• кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
• тройники – 2 шт.;
• рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
• хомутики для прикрепления рукавов;
• фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

Затем соединяются элементы для создания каналов подачи и выброса смеси:

• на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
• рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
• к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
• к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона.

Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Как сделать аппарат из мойки высокого давления

В качестве компрессора для пескоструя также можно использовать мойку Керхер либо аналогичную установку другой марки. Аппарат, изначальным предназначением которого является помывка автомобилей, способен создавать высокое давление воды при ее низком расходе. Задача сводится к модернизации эффективно работающего беспылевого оборудования. Для Керхера нужно сделать только специальную насадку под выходную трубу.

Потребуются следующие материалы:

• керамическое сопло, купленное в магазине либо сделанное своими руками;
• армированный шланг;
• смесительный узел (тройник с подходящей по диаметру насадкой);
• цилиндрический дозатор, блок регулирования подачи;
• трубка для забора абразива с каналом подачи воздуха в герметичный бак.

Пескоструйная установка из мойки высокого давления функционирует по эжекторной схеме. Нагнетаемая жидкость, проходя по смесительному блоку на высокой скорости, образует вакуум в канале подачи песка. Он под высоким давлением попадает в зону очистки вместе с водой.

Пескоструй, сделанный из продувочного пистолета, отличается небольшими размерами. Производительность и эффективность применения устройства зависит от мощности применяемого компрессора.

Для создания мини-пескоструйного аппарата потребуются такие материалы:

• продувной пистолет;
• тройник;
• шаровой кран, предназначенный для регулирования подачи абразива;
• выпускная насадка с зажимной гайкой.

В качестве бака для абразива можно взять небольшой огнетушитель либо обычную ПЭТ-бутылку.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

• пистолет, выполняющий функцию смесительного клапана;
• рукоятку с устройством подачи воздуха;
• пластиковую бутылку, играющую роль бачка для абразива;
• тройник;
• шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

1. Пистолет растачивается для увеличения диаметра выходной дюзы.
2. Смесительный тройник присоединяется к пистолету.
3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Выброс абразива происходит после прижатия курка. Объема небольшой пластиковой бутылки достаточно для очистки поверхностей в течение 30 минут.

Из чего еще сделать сопло и пистолет

Сделать самостоятельно пистолет для пескоструя несложно. Для сборки можно воспользоваться насадкой под обычный шаровой кран, находящийся на окончании рукава для выброса воздушно-песчаной смеси. Насадка представляет собой гайку, зажимающую выходную дюзу для абразива.

Сопло в свою очередь можно изготовить на токарном станке. Но рациональнее использовать свечу зажигания. Отслужившая свой срок деталь разрезается болгаркой, при этом прочный стержень из керамики отделяется от металлических частей конструкции, корректируется его длина.

Процесс разделки свечи требует соответствующих навыков. Кроме того, при резке образуется большое количество пыли, появляется не самый приятный запах. Если отдельного помещения и навыков работы с болгаркой нет, проще приобрести подходящее сопло в магазине.

Конструкции, изготовленные своими руками, нередко более эффективны, чем пистолеты, широкий ассортимент которых имеется в продаже. Потому при наличии свободного времени разумно потратить его на реализацию своего технического решения, а сэкономленные деньги потратить на другие, не менее важные цели.

Изготовление пескоструйки своими руками позволяет в 3–5 раз сократить расходы на приобретение аппарата серийной сборки. Максимальной экономии можно достичь применением самодельного компрессора, но при этом добиться достаточной мощности очень сложно. Оптимальный вариант – сделанный своими руками пескоструй в сочетании с мощным заводским компрессором.

А что получилось у вас? Из чего вы собрали собственный пескоструйный аппарат? Все ли прошло гладко или в процессе изготовления вы столкнулись с какими-либо трудностями? Поделитесь, пожалуйста, своим опытом в комментариях.

Одним из значимых этапов правильного ремонта кузова автомобиля является его качественная очистка от старой краски, шпаклевки и ржавчины. Делать это можно разными способами, но оптимальным является использование специального устройства пескоструя. Он поможет и сократить время обработки поверхности, и провести ее максимально быстро.

Устройство

Не все начинающие автолюбители, стремящиеся выполнять ремонт железного «друга» самостоятельно, знают об устройстве этого агрегата. Состоит он из таких основных элементов, как:

• компрессор;
• воздушная линия;
• непосредственно пескоструйка;
• воздушно-абразивный узел;
• сопло.

При этом на некоторые составляющие может влиять тип агрегата, а также его сборка (заводская или самостоятельная). А степень очистки зависит от величины абразивных частиц. Чаще всего используют песок, однако в промышленных агрегатах может применяться и вещество с более крупными частицами.

Ключевыми частями цепи, благодаря которым работает пескоструй, являются: компрессор, трубы и шланги, сопло. Компрессор – наиболее важная деталь, отвечающая за изначальные характеристики подачи воздуха: объем и давление. От вида, сечения и гладкости труб зависят потери заданного компрессором давления. Для их минимизации выбирают большее сечение и оптимальную сглаженность внутренней поверхности, а также стараются не создавать лишних изгибов в системе труб. От размеров сопла же зависит скорость воздушно-абразивного потока на выходе, при этом его сечение выбирают прямо пропорционально объему компрессора.

Принцип работы

Общий принцип выполнения пескоструем зачистки поверхности базируется на ее обработке материалом с высокой абразивностью под давлением. Различают следующие виды пескоструя: инжекторный и напорный. В первом типе абразивные частицы и воздух подаются по различным рукавам. Попадая в соплодержатель, имеющий 2 сопла (для абразива и воздуха), воздушный поток провоцирует разряжение, подсасывая абразив.

Для напорного агрегата характерно наличие лишь одного рукава и сопла, рассчитанного на подачу смеси воздуха и абразива. При этом сжатый воздух одновременно проходит через непосредственно сам пескоструй и узел, дозирующий абразивный материал. Скорость подачи абразива, а также площадь проведения работы напорного агрегата выше, однако для инжекторного характерна более низкая стоимость и простота в эксплуатации, обеспечиваемая меньшей скоростью подачи воздуха.

Пескоструйка своими руками

Ввиду простоты агрегата при желании его можно собрать самостоятельно. При этом многие из элементов цепи могут быть найдены вами в собственном гараже. Вам потребуется:

Таким образом, по одному шлангу воздух из компрессора будет подаваться к соплу, по другому же песок из емкости через кран поступит туда же для образования воздушно-абразивного потока. Обычный водопроводный кран позволит легко регулировать процент абразива, в качестве которого оптимально использовать речной просеянный и очищенный песок. Важно не забывать после обработки поверхности пескоструем осуществлять зачистку металлической щеткой для удаления частиц. Проводить работы нужно на открытом пространстве, защищаясь маской или респиратором.
