Коаксиальные дымоходы для газовых котлов – пошаговая инструкция монтажа. Установка и монтаж коаксиального дымохода — правильная сборка Установка коаксиального дымохода своими руками

Автономное отопление в последнее время становится не только необходимым условием проживанием в частном доме, но также способом повешения комфорта и экономии денежных средств владельцев жилой площади в многоквартирных постройках. Возросший спрос на отопительные приборы стал поводом для разработки боле мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и выводу отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Устройство и функции

Коаксиальный дымоход – это канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую. Внутренние поверхности труб не касаются друг друга, межу контурами находится воздушная прослойка. Коаксиальный дымоход собирают из доборных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:

Важно! Такое устройство сконструировано по принципу разделения функции дымохода. Это позволяет повышать производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, через которую проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции происходит выравнивание температуры в дымоходе, что предотвращает появление конденсата и снижает риски возникновения возгораний.

Преимущества

Коаксиальный дымоход считают более совершенным и эффективным способом удаления продуктов сгорания из топки отопительного прибора. Элементы для сборки зачастую поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать свою продукцию с дымоходами такого типа, так как они имеют следующие преимущества:

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительной тягой, функционирующей за счет небольшого вентилятора, встроенного внутри трубы. В проект системы дымоудаления такого типа обязательно включают сборник конденсата и ревизию, через которую выполняют очистку трубы.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей, коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако, при их установке следует соблюдать определенные требования:

Обратите внимание! Профессиональные строители спорят насчет эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, утверждая, что из разрабатывали для использования при температуре до -15 градусов. Там, где зимой большую часть времени температура опускается ниже этой отметки, они промерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

Монтаж

В отличие от традиционных способов дымоудаления дымоход коаксиального типа монтируется просто. Чтобы выполнить установку, нужно строго следовать инструкциям производителя газового оборудования и требованиям пожарной безопасности. Опытные мастера советуют обращать внимание на следующие моменты:

Видео-инструкция

В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Данные конструкции отличаются по некоторым характеристикам

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности - колена, хомуты, накладки, - а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла , а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип - это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток - замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу - несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход - надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Одним из наиболее эффективных средств для обогрева дома является отопительная система, подключенная к газовому котлу. Котлы, использующие в качестве топлива газ, достаточно быстро прогреваются, хорошо поддерживают температурный режим и недороги в эксплуатации. Кроме того, хороший газовый котел нередко обеспечивает еще и нагрев воды, что весьма удобно и выгодно.

Немаловажной составляющей отопительной системы, позволяющей котлу работать, является труба, выводящая продукты сгорания в атмосферу. Отвод продуктов сгорания могут осуществлять коаксиальные трубы для газовых котлов, о которых и пойдет речь в этой статье.

Проблемы обычных дымоходов

Как уже было сказано выше, одной из основных проблем, возникающих при использовании газового отопительного оборудования, является отвод продуктов сгорания из системы. Это серьезный недостаток, и большинство других источников тепла такого качества лишены – а здесь приходится заботиться о том, чтобы вывести углекислый и угарный газ.

Для отведения этих веществ используются дымоходы, которые могут иметь разную конструкцию и создаваться из разных материалов – металла, керамики, кирпича и множества других. Монтаж и характеристики дымохода напрямую зависят от его предназначения, особенностей конструкции и других параметров.

Все дымоходы, подходящие под такое описание, помимо достоинств, имеют и массу недостатков. Во-первых, стоит отметить проблему, связанную с выводом и подачей воздуха через одну трубу – иногда это приводит к ухудшению работы системы. Впрочем, эта проблема выглядит незначительно по сравнению со следующей.

Во-вторых, любой дымоход со временем забивается, в результате чего тяга в котле становится значительно хуже. Если же оставить забитый дымоход для газовой колонки в квартире без внимания, то в определенный момент он забьется окончательно, и отопительная система перестанет работать. Помимо прекращения работы отопления, забитый дымоотвод грозит еще и тем, что продукты сгорания газа будут попадать в жилое помещение – а этого нельзя допускать ни в коем случае.

Установка коаксиальной трубы газового котла, как решение

Проблемы, описанные выше, достаточно неприятны, но технологии не стоят на месте, и строительная сфера не стала исключением – в качестве дымоходов стали использоваться коаксиальные трубы. Коаксиальная труба – это конструкция, включающая в себя две трубы, одна из которых находится снаружи, а вторая, соответственно, внутри.

Внутренняя труба имеет меньший диаметр – стандартное значение обычно составляет около 60 мм. Впрочем, иногда подбирается и больший диаметр коаксиальной трубы для газового котла. Использовать в качестве дымохода трубу с диаметром менее 60 мм не получится – такого сечения недостаточно для эффективного вывода продуктов сгорания. Кроме того, небольшой диаметр дымохода нередко становится причиной полного закупоривания различными отложениями, даже с учетом низкой подверженности коаксиальной трубы такому фактору.

Наружная труба имеет больший диаметр – среднее значение для 60-мм внутренней трубы составляет 100 мм. Простые расчеты позволяют сказать, что габариты труб соотносятся в пропорции 1:1,5. Труба диаметром 100 мм обеспечивает подачу воздуха к котлу в непрерывном режиме. Кроме того, внешняя оболочка необходима для отвода конденсата, который выделяется на внутренней трубе.

Независимо от выбранных размеров коаксиальных труб (а их конфигурация может значительно отличаться от стандартных значений), установка коаксиальной трубы двухконтурного газового котла осуществляется при помощи зажимов и специальных креплений. При монтаже необходимо добиться отсутствия непосредственного контакта между двумя трубами – по сути, коаксиальный характер конструкции предполагает наличие двухосевого механизма.

Достоинства и недостатки такого решения

Коаксиальные трубы в сочетании с газовым отопительным оборудованием обеспечивают качественную работу всей системы. Во многом это обусловлено положительными качествами, присущими рассматриваемому виду дымоходов.

Основные достоинства коаксиальных труб выглядят следующим образом:

• Значительное увеличение эффективности отопительной системы;
• Безопасный и постоянный вывод продуктов сгорания;
• Хорошая защищенность конструкции от закупоривания;
• Конденсат отводится из системы по безопасному контуру, а по отдельной трубе в систему поступает воздух;
• Низкая вероятность возникновения неполадок;
• Простота конструкции при высокой эффективности.

Все эти достоинства в совокупности серьезно повышают КПД системы в целом. Например, постоянная подача свежего воздуха по внешней трубе обеспечивает систему необходимым для горения кислородом. Конденсат тоже удерживается на внешней трубе и постепенно высыхает, поэтому внутренняя часть системы оказывается защищена.

Аспект с конденсатом очень важен – большую часть внутренних повреждений системы провоцирует именно он. В результате выделения конденсата и сопутствующих ему процессов окисления на поверхности трубы появляются твердые осадки, которые впоследствии необходимо очищать. Использование коаксиальной трубы с ее особыми характеристиками позволяет существенно упростить очистку конструкции.

Впрочем, у коаксиальных труб есть и несколько недостатков, среди которых:

• Высокая стоимость материалов;
• Стандартизация труб не позволяет создавать конструкцию индивидуальной конфигурации;
• Монтаж коаксиального дымохода очень сложно провести самостоятельно;
• При монтаже необходимо соблюдать ряд требований безопасности, что далеко не всегда получается сделать.

Требования к монтажу коаксиальных труб

Чтобы реализовать все положительные качества коаксиального дымохода, необходимо соблюдать следующие требования:

1. Уклон трубы от оси должен составлять около 3 градусов. Это требование позволит системе самостоятельно отводить конденсат из трубы. В противном случае устранение влаги будет происходить слишком медленно, в результате чего система закупорится и не сможет выполнять свои функции.
2. Вывод трубы должен располагаться на высоте 1,5 метров от земли и на расстоянии 0,6 м от ближайшего окна.
3. При монтаже отдельных элементов конструкции необходимо использовать фитинги, избегая различных кустарных способов соединения труб. Кроме того, изгибать трубу больше трех раз нежелательно – чрезмерное количество поворотов снижает прочность конструкции.
4. Длина коаксиальной трубы для газового котла может увеличиваться только при помощи специальных герметиков или мастик, приобретенных у производителей труб. Несоответствующие материалы могут стать причиной нарушения целостности дымоотвода.

Монтаж коаксиальной трубы газового котла, проведенный с соблюдением этих требований, позволит собрать надежную и качественную конструкцию.

Монтаж коаксиальной трубы

Установка коаксиальной трубы газового котла относится к категории сложных процессов – конструкция непроста, да и требования к ней предъявляются достаточно серьезные. Кроме того, нужно заранее подумать о том, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически не различается. Для примера можно взять стандартный дымоход, включающий в себя трубы диаметром 100 и 60 мм (внешняя и внутренняя трубы соответственно).

Алгоритм установки коаксиальных труб выглядит следующим образом:

1. Сначала нужно подготовить все оборудование и спроектировать будущую конструкцию.
2. Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо высверлить отверстия, размер которых должен на 10 мм превышать диаметр внешней трубы. 10-мм допуск необходим для установки креплений.
3. Основа соединяется с выводом котла. У большинства котлов вывод находится на верхней части, поэтому проблем возникнуть не должно.
4. Далее устанавливается нижняя часть трубы. Ее фиксация осуществляется при помощи хомутов и фитингов.
5. После установки первого отрезка можно приступать к установке остальных элементов коаксиального дымохода.
6. Места соединения труб необходимо обработать герметиком или аналогичным материалом.
7. Последний этап – проверка системы на работоспособность, для чего нужно провести пробный запуск.

Соединять трубы необходимо плотно и качественно – от того, насколько хорошо состыкованы участки дымохода, зависит его эксплуатация. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно относительно друг друга – любые контакты недопустимы. Как показывает практика, небольшое смещение возникает в процессе эксплуатации, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше всего свести к минимуму. Согласно требованиям, на трехметровый отрезок трубы можно установить 3 фитинга или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Установка коаксиальной трубы газового котла достаточно сложна, но в дальнейшем это окупается эффективностью работы отопительного оборудования. При проектировании и монтаже необходимо учесть все нюансы и подойти к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.

Дымоход — одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про котлы) бывают двух основных видов:

• Раздельные
• Коаксиальные

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four . Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Все возможные варианты установки

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

1. Отведение через стену (самый простой вариант)
2. Вывод в центральный дымоход типа LAS
3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

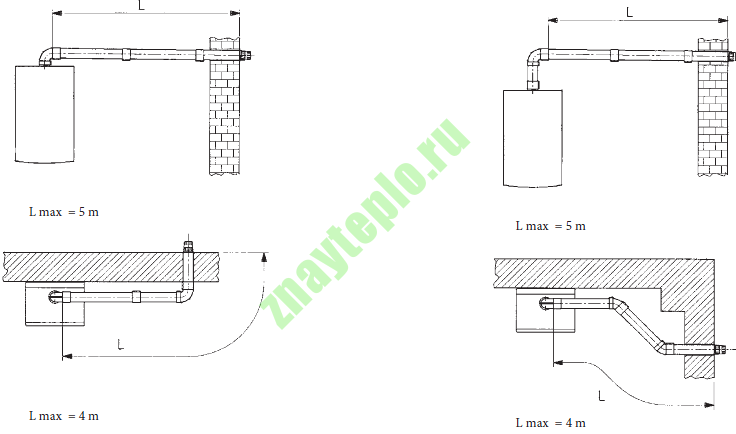

Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

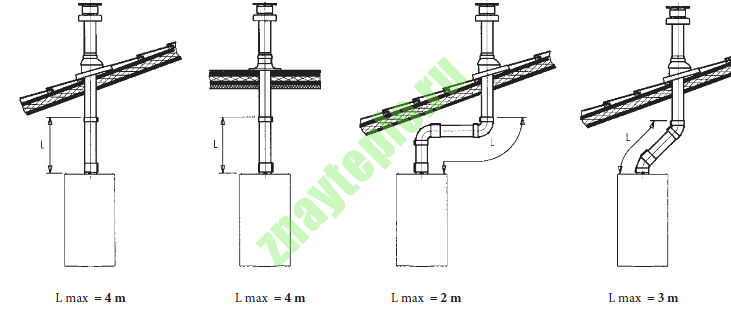

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Разделитель для коаксиального дымохода

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод 90° укорачивает дымоход на 0,5 метра.
• Отвод 45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения , а общая длина приточной трубы не должная превышать 10 метров.

Длина раздельного дымохода
Вертикальный раздельный дымоход

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

Комфортная жизнь в доме зависит от эффективности системы отопления. Обогрев жилища связан с применением устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома. Замкнутый круг? Вовсе нет. Проблема решается использованием коаксиальных дымоходов отведения продуктов горения. Что это такое и как построить своими руками?

Что такое коаксиальный дымоход

Автономная система обогрева жилища при любом устройстве требует полного отведения продуктов сгорания. Традиционные системы дымоходов применяются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько задач - коаксиальные дымоходы.

Их появление связано с решением проблемы сжигания топлива в печи, которое происходит с участием кислорода из обогреваемого помещения. Если не возобновлять концентрацию проветриванием, в помещении становится душно и некомфортно. Вывод очевиден - изолировать устройство сжигания топлива (котёл) и подавать кислород в печь из внешнего пространства. Для этого использовали двухслойные трубы, в которых повнутренней выводятся продукты горения, по зазору между внутренней и наружной - воздух с улицы.

Устройство коаксиального дымохода

Преимущества дымоходов коаксиальной конструкции

Они заключаются в следующем:

• Повышенный по сравнению с традиционными устройствами коэффициент полезного действия котельного оборудования, получаемый за счёт подачи в топку котла подогретого воздуха с нормальным содержанием кислорода. Это способствует более полному сгоранию топлива;
• отсутствует необходимость в дополнительной приточной вентиляции в помещении;
• повышенная экологичность, получаемая эффективным сжиганием топлива;

Недостатки

К таковым относят склонность внутренней трубы к обмерзанию. Это становится возможным по причине низкой температуры дымовых газов уже на выходе из печи. В результате образуется конденсат, который и замерзает при температуре наружного воздуха ниже -15 градусов, что для России вовсе не диковинка. Степень обмерзания может полностью перекрыть каналы движения газов и воздуха, что означает аварийную ситуацию.

Внимание! Нельзя допускать полного промерзания трубы, от этого выходит из строя оборудование котла.

Как показывает практика, такие явления чаще возникают от желания максимально повысить эффективность системы за счёт уменьшения диаметра внутренней дымоотводней трубы, что приводит к снижению температуры газов вплоть до «точки росы», повышенной конденсации и, соответственно, к образованию наледи.

Виды

Устройства для удаления продуктов горения такого типа разделяются по нескольким признакам.

Внутренние и наружные системы

Системы внутренние располагают в специально устроенных при строительстве дома шахтах. Они ни в коем случае не контактируют с жилым пространством. В отдельных случаях такие устройства устраиваются в стандартном кирпичном дымоходе, но нужно отметить неудобство таких дымоходов для обслуживания и ремонта.

Способы устройства дымохода в доме

Наружные системы дымоходов устраиваются непосредственно на стене дома с наружной стороны. Есть мнение, что они портят дизайн дома, поэтому их располагают с выходом на внутренний дворик. Такая схема устройства проста в монтаже и удобна в обслуживании и ремонте.

Вывод коаксиального дымохода через стену здания

Холодные и утеплённые устройства

Как уже отмечалось выше, в условиях наших суровых зим дымоход промерзает. Чтобы избежать такого эффекта нужно произвести утепление дымохода. Для этого применяют несколько способов:

• Использование дополнительно кожуха из трубы большего диаметра. При этом промежуток между наружной трубой и кожухом заполняется утеплителем. Для этого используется минеральная вата;
• Наружная труба коаксиальной системы оборачивается рулонным утеплителем. Поверх этого слоя намотать защитную рубашку из алюминиевой фольги и закрепить её хомутами. Направление намотки выполнять таким образом, чтобы исключалось протекание влаги внутрь утепляющего слоя, то есть производить её снизу вверх.

Вертикальный или горизонтальный вывод

Первоначально коаксиальные конструкции разрабатывались как исключительно горизонтальные устройства. Но это теория, а на практике решающим фактором становится расположение теплового агрегата, которое в ряде случаев требует комбинированного исполнения.

Вертикальные выводы используются только для котлов без принудительной тяги.

Внутренний вертикальный и наружный комбинированный коаксиальный дымоход

Конструкция и принцип действия

В комплект коаксиального трубопровода входит различное количество деталей в зависимости от схемы устройства дымоотвода.

Конструкция коаксиального дымохода

Основными являются:

• переходник для присоединения к топочному агрегату;
• колено 90 градусов для изменения направления трубопровода;
• Труба коаксиальная прямая. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
• соединительная муфта с уплотнением и хомут стяжной для укрепления стыка;
• воздухозаборник.

Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются топочные газы, сразу устремляющиеся в трубу. Создающаяся зона пониженного давления заполняется наружным воздухом по каналу между стенками труб. Согреваясь по ходу от внутренней трубы, он попадает в топку и подогретый кислород активно вступает в реакцию с топливом. При этом КПД устройства значительно возрастает. Охлаждаемая наружная стенка благоприятна для пожарной безопасности устройства.

Материалы и инструменты для монтажа дымохода

Комплектность дымохода зависит от места расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, разрешающих выполнение дымоходов любых конфигураций. Модули модифицированы, что способствует легко укомплектовать устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

• трубы прямые - основной элемент дымохода;
• тройники - выполняются под углами 30, 90 и 45 градусов, предназначены для изменения направления при монтаже;
• муфты и отводы угловые - соединение труб;
• сборники конденсата - используются на каждом вертикальном участке, снабжены водяным затвором для предотвращения подсоса наружного воздуха, от этого снижается тяга в дымоходе;
• вставки с ревизионными окошками для ремонта и обслуживания дымохода;
• Входные и выходные насадки - идут в комплекте с оголовками, применяются для вывода печных газов и забора воздуха из атмосферы. Насадка выходная устанавливается на отдалении от воздухозаборника, чтобы избежать смешивания чистого воздуха с продуктами сгорания;
• переходник - устройства для подключения дымохода к генератору тепла;
• крепёжная арматура в виде фланцев, хомутов и кронштейнов;

Материалом для изготовления элементов дымохода может служить:

1. Сталь листовая нержавеющая.
2. Лист оцинкованный.
3. Термостойкий пластик.
4. Сплавы алюминия.

Общим требованием для них является устойчивость к температурам не ниже 250–300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, такой как отвёртки и ключи. Для крепления кронштейнов к стенам понадобится электродрель и пластиковые вкладыши - дюбели. Отверстие в кирпичной стене можно выполнить шлямбуром и зубилом.

Подготовка к монтажу дымохода

Несмотря на кажущуюся простоту процесса сборки дымохода, она должна происходить по определённому алгоритму:

1. Покупка генератора тепла. Следует учитывать, что коаксиальные дымоходы применяются только с устройствами закрытого типа с принудительной тягой. Мощность их составляет до 30 квт.
2. Определение места установки, закрепление.
3. Выполнение эскизного проекта дымохода с учётом отводов, подъёма и прочих особенностей, зависящих от архитектуры строения.
4. Приобретение комплекта стандартных деталей, обеспечивающих точное выполнение требований эскизного проекта.

Монтаж коаксиального дымохода своими руками

Перед тем как приступить к сборке дымохода, нужно чётко усвоить основные регламентирующие положения:

Правила устройства отвода продуктов горения

При сборке дымохода нужно придерживаться следующих правил:

1. Прямой участок, пересекающий стену, должен устанавливаться с уклоном 3 градуса в сторону улицы для беспрепятственного стока конденсата.
2. Дымоходы канал на всем своём протяжении не должен включать в себя более двух колен.
3. Ревизионные окна, переходные устройства и сборники для конденсата нужно устанавливать в легкодоступных местах для удобства пользования ими.
4. Дымоход не должен выводиться ниже уровня грунта. Расстояние до ближайшей постройки должно составлять не менее 8 метров. При использовании на конце дымохода дефлектора, это расстояние может быть сокращено до двух метров для глухой стенки и до пяти для строения с оконными проёмами.
5. Горизонтальный дымоход, устанавливаемый в месте господствующих ветров, противоположных по направлению с отводом дыма, должен быть оснащён козырьком - заслонкой. Она должна находится не далее 40 см от выходного дымового отверстия.
6. Коаксиальные дымоходы, располагающиеся на высоте менее 1,8 метра должны оснащаться рефлекторной решёткой для защиты от горячего дыма.

Установка горизонтального коаксиального дымохода

Соблюдение этих правил позволит осуществлять безопасную эксплуатацию отопительного устройства с качественным отведением продуктов горения.

Порядок выполнения сборки

Монтаж горизонтального коаксиального дымоотвода производится таким образом:

• присоединение переходника от генератора тепла к дымоходу;
• установка на переходник колена для изменения направления канала;
• Разметка места изготовления отверстия в стене для, соответствующего диаметру трубы дымохода. Важно! стык элементов трубопровода не должен находиться внутри стены;
• установка декоративных заглушек в месте пересечения дымохода со стеной;
• установка дефлектора на конце;
• установка смотрового узла и сборника конденсата.

По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были изложены выше. Следует помнить! Применение уплотняющих гелей и герметиков в коаксиальных дымоходах запрещено.

Установка коаксиального дымохода вертикально, как правило, является вынужденной мерой, обусловленной невозможностью исполнения горизонтально без нарушения правил установки. Особенность конструкции состоит в том, что такие отводы продуктов горения не могут устанавливаться по прямой линии от печи ввиду образования большого количества конденсата. При такой конструкции он будет попадать непосредственно в топку, что крайне нежелательно. Поэтому от печи нужно сделать колено для горизонтальной составляющей. Далее, устанавливается второе колено и сборник для конденсата. После этого дымоход монтируется вертикально. Пересечение с потолочным перекрытием и кровельным пирогом выполняется с использованием стаканов - изоляторов. На кровле труба оснащается герметизирующим зонтом во избежание протечек.

Внимание! Вертикальный коаксиальный дымоход не применяется для закрытых котлов с принудительной тягой.

Особенности эксплуатации

Прежде всего нужно обратить внимание на заметно более высокую эффективность печей с такими устройствами для удаления продуктов горения. Коэффициент полезного действия возрастает за счёт оптимального режима горения топлива.

При нормальном отоплении жилища воздух в нем не портится, оставаясь чистым, поскольку для горения используется кислород наружного воздуха. В обязательной организации приточной вентиляции необходимости не возникает, хотя её обычно все равно создают, лишней не будет.

Коаксиальные дымоходы отличаются длительной эксплуатацией, потому, что не происходит перегрева труб, постоянно охлаждаемых притоком воздуха.

Ремонт и обслуживание

Устройство практически не нуждается в специальном обслуживании. В начале отопительного сезона нужно осмотреть все крепления и стяжки, ослабленные соединения подтянуть.

Регулярным мероприятием по обслуживанию является периодический слив конденсата из накопителя. Причём периодичность выполнения такой операции определяется погодой, влияющей на его образование.

Необходимость чистки стенки внутренней трубы определяется визуальным осмотром через смотровое окошко перед началом отопительного сезона. Процедура выполняется специальным ершом, оснащённым жёсткой щетиной. Применяются химические средства, размягчающие нагар и сажу.

Коаксиальные дымоходы следует признать наиболее совершенными для экономии затрат на отопление, уменьшающихся на 15–20%. При этом улучаются условия жизни в доме.
