Слуховым называется окно, устроенное в кровле здания. Основная его функция — проветривание и освещение чердачного пространства. Однако, помимо чисто технических функций, слуховые окна имеют декоративное значение, являясь немаловажным компонентом внешнего облика здания. В данной статье разберём основные разновидности слуховых окон, их конструкции, нюансы выбора и размещения.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

• Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.

• Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.

• Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.

• Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.

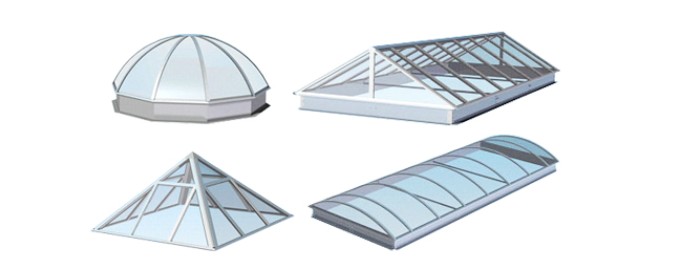

• Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.


Разновидности окон-дормеров

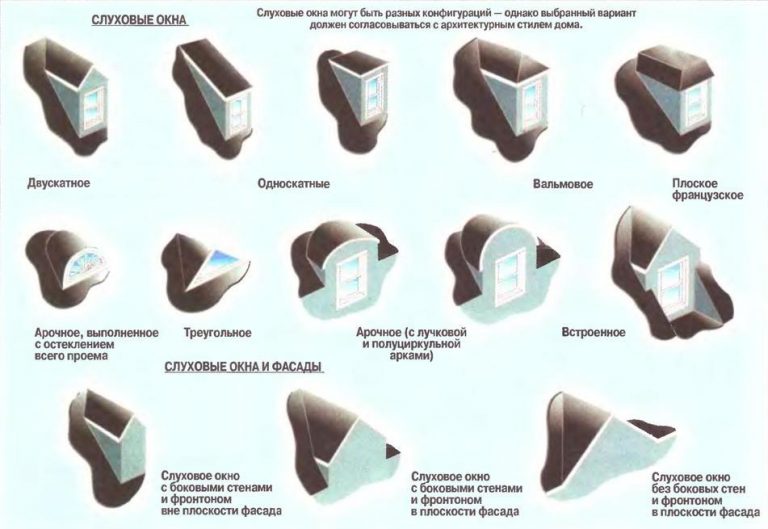

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках. Наиболее распространены следующие конструкции дормеров:

• Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
• Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
• Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
• Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
• Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
• Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
• «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания. Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона. Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Особенности выбора

При выборе типа слухового окна, нужно опираться на ряд факторов. Если чердак является не жилым, а окно нужно лишь в качестве вентиляционного отверстия, то лучше остановить свой выбор на фронтонном варианте. Это самый простой и малобюджетный тип слуховых окон, который легко вырезать даже в уже готовой крыше.

Когда владелец дома желает украсить кровлю декоративной конструкцией, придающей постройке оригинальный и изысканный вид, можно выбрать один из типов окон-дормеров. Благодаря своей конструкции, они хорошо заметны извне, и могут исполняться в различных дизайнерских вариантах. Они же решат проблему недостаточного объёма внутреннего пространства чердака.

Для жилых мансард более всего подойдут наклонные окна, установленные вровень со скатом крыши. Они обеспечивают отличное естественное освещение внутреннего пространства. В то же время мансардное окно — наиболее простой вариант для установки непосредственно в кровле, не требующий возведения дополнительных каркасных конструкций в виде стенок и фронтонов. Для хорошей теплоизоляции рекомендуется устанавливать в мансардных окнах стеклопакеты.

Слуховые окна являются не только архитектурно-эстетическим элементом конструкции дома, но и выполняют важные технические функции. Поэтому, к их выбору и обустройству следует подходить максимально ответственно, учитывая все факторы, влияющие на их эксплуатационные характеристики.

Слуховые окна, что монтируются на крыше, позволяют обеспечить доступ естественного света внутрь мансардных, чердачных помещений. Такие отверстия добавляют привлекательности фасаду здания, делают его уютным. На сегодняшний день разработано много вариантов конструкций, они оформляются в разных стилях. Популярные схемы создания таких систем рассмотрим ниже.

Слуховые окна на крыше: рассматриваем устройство

Расположенная на крыше конструкция, представляющая из себя окошко, имеет название слухового. Существует много вариантов оформления крыш частных домов, если это административные, жилые помещения, преимущественно создают их покатые варианты. Такая кровля имеет много достоинств, часто в них монтируются слуховые отверстия, что несложно создать собственными руками. Расположение, формы этих блоков могут отличаться, тем не менее, они всегда выполняют одинаковые функции.

Слуховое окно представляет собой проем в кровле, от привычного оконного, он отличается небольшими размерами, а также функциональным назначением.

Какие функции выполняет такая конструкция?

1. Обеспечивает доступ дневного освещения внутрь помещения чердака.
2. Позволяет двигаться воздушным массам, обеспечивая естественную вентиляцию комнаты или подкровельного пространства.
3. Дает возможность выйти на крышу прямо из чердачного помещения.
4. Выполняет декоративную роль, украшая кровлю снаружи, улучшая интерьер комнаты изнутри.

Преимущества оконного блока, монтируемого на чердачном помещении, можно оценить, рассмотрев следующую схему:

• любая теплоизоляция, даже самая высококачественная, неизменно приводит к теплопотерям, что происходят на чердачном этаже. Воздушные массы, чтобы нагреты внутри дома, поднимаются вверх, там они сталкиваются с холодным покрытием крыши (черепица, шифер). На подкровельных плоскостях образуется конденсат, влага же способна разрушать большинство материалов, в том числе и древесные стропила;
• помещение, которое не освещается, отличается сыростью, быстро формируется грибок, развивается плесень, споры которой, рано или поздно, распространяются по всему дому;
• без проникновения солнечных лучей, отсутствии правильной циркуляции воздуха, микроклимат чердака становится затхлым, порой, опасным для здоровья человека: на нем могут селиться особенно опасные споры черной плесени;
• сильный ветер позволяет слуховым отверстиям выполнять функции обратных клапанов. Подобные нагрузки способны поломать крышу, сорвать её с места расположения. Это происходит из-за того, что проникновение ветра под поверхность кровли, способствует формированию воздушных потоков, что имеют способность поднимать края крыши. Слуховые окна принимают на себя нагрузку, ветер скорее нарушит их целостность, нежели оторвет крышу с дома;
• когда строение отличается большими размерами, массивную кровлю, а, значит, минимальный риск сдвига крыши с места, такие проемы все равно должны быть. Здесь они играют роль клапанов, предотвращающих вибрации, отрицательным образом влияющие на состояние здания.

Виды слуховых окон

Слуховое окно на крыше отличается повышенными требованиями к устройству. Такие конструкции обязательно должны быть:

• прочными;
• давать нужное количество естественного света;
• вентиляцию внутри комнаты;
• подходить к общему архитектурному ансамблю.

Такие оконные блоки пользуются популярностью уже не одно столетие. Их внешний облик находится в динамичном изменении. Сегодня такие строения существенно отличаются друг от друга по конструктивным особенностям, а также дизайнерскому оформлению.

Иногда конструкции монтируют прямо в крышу, допустимо создавать и устройства, имеющие вертикальный тип остекления:

• фронтон в плоскости строения, но нет боковых стен;
• есть боковые стены, фронтон в плоскости;
• со стенами, но фронтон вне плоскости строения.

Сегодня особенно популярны треугольные формы, а также трапециевидные, арочные, имеющие остекление по всей плоскости по вертикали.

Расположение и устройство окон выбирается строго с учетом стилистических решений, а также, основываясь на местах размещения окон, типах строения. Если не учесть всех необходимых факторов, такое внедрение будет смотреться на кровле чужеродным.

Проектирование окон

Чтобы создать слуховое окно своими руками, очень важно уделить достаточно времени проектированию и монтажу. Эти параметры определяются требования строительных норма и правил (СНиП П-26, 21-01). Вне зависимости от конструктивных особенностей, стиля подобранного образа, все равно нужно строго следовать строительным нормам. Только таким образом можно получить надежность, долговечность, устойчивость сооружения. В противном случае, велика вероятность снижения эксплуатационных показателей здания в целом и кровли в частности.

Ключевые требования СНиПа:

• установка разрешается только при условии, что угол наклона ката будет равен 15 градусов или более;
• надстройки располагать строго согласно расстоянию от наружных стен фасада, что установлен регламентом;
• открывающиеся створки, что расположены в окне, могут иметь минимальные параметры 0,6 на 0,8 мм, поэтом допустимый размер сооружения составляет до 1,2 на 0,8 метра;
• когда предусмотрено создание конструкции на вальмовом типе кровли, представляющей собой четырехугольный проем, фасад не может выступать продолжением стены строения.

Государственный стандарт предполагает применение разнообразного сырья с целью облицовки здания:

• медь;
• черепица;
• листовой металл;
• шифер.

По конструктивным особенностям кровля может оснащаться выступом или не иметь его, иметь собственную кровлю, желоб для водостока. Когда проем имеет большой размер, может быть построен балкон, что создает особенно привлекательный внешний облик здания.

Отдельно стоит отметить, окна под названием «люкарны», они обладают боковыми стенками, а их фасад полностью остекляется .

Правила устройства слуховых окон в кровлю

Чтобы правильно подготовить чертеж будущего сооружения, важно предусмотреть ряд важных мелочей.

1. Крутизна ската не может быть меньше 5 градусов, для плоских поверхностей и 15 – для скатных. Это нужно для предотвращения проникновения влаги внутрь чердачной комнаты, потому что такие градусы дадут естественный склон для стока воды с крыши. Во время определения крутизны, следует учесть особенности климата региона проживания (господствующие направления ветров, интенсивность и частота выпадении осадков, расположение здания). Здесь важно подобрать оптимальный, компромиссный вариант.
2. Наиболее выгодной формой считается треугольная, она привлекательная за счет того, что линии соприкосновения каркаса окна с крышей меньше, чем у профиля квадратной, прямоугольной формы. Такие форматы чаще способствуют проникновению воды в подкровельное помещение. Треугольное сооружение, напротив, уменьшает объем необходимых гидроизоляционных работ. Важно учитывать, что подобная форма снижает освещенность внутреннего пространства, поэтому фасад окон выносят на одну линии со стеной дома.

Отдельного внимания заслуживает расположение окон. Здесь следует отталкиваться от размеров кровли, её конфигурации, общей архитектуры строения. Проемы могут располагаться так:

• по горизонтали – на одной линии;
• в шахматном порядке – в два ряда.

Определение достаточного количества этих сооружений требует учета особого условия: ширина всех проемов не может быть меньше, нежели размер половины длины ската кровли. Параметры расстояния от пола чердачного помещения до нижнего ряда окошек берут равные одному метру.

Четко регламентированной технологии строительства и монтажа треугольного профиля на поверхности крыши нет. Как правило, люди придерживаются общих норм и правил строительства.

Важные нюансы:

• запрещается размещение таких сооружений возле коньков, карнизов, фронтонов;
• встраивать конструкции следует строго между стропил;
• допускается незначительное подпиливание части несущих балок, затем должна перераспределяться нагрузка на стропила, расположенные по соседству;
• запрещается делать полный спил, иначе будет нарушена жесткость крыши, она потеряет свои несущие способности;
• конструкции не могут выступать за пределы внешних границ здания;
• когда ставят несколько сооружений в ряд, между ни ми должен соблюдаться интервал в 0,8 метра;
• во время определения параметров и количества сооружений, важно учитывать правила пропорциональности, указанные выше;
• конструкции должны монтироваться согласно правил кровельных строений: иметь стропила, обрешетку, водоотводную систему, кровельное покрытие.

Принимаясь за такую работу, нужно взять во внимание ряд полезных советов:

1. Для сооружения конструкций не требуется сооружение от дельного каркаса, потому что они находятся в единой плоскости с кровлей, крепятся к стропильной системе специальными пластинами.
2. Каркас рекомендован к построению, когда требуется обеспечение достаточного стока воды с поверхности крыши (этот показатель находится в пределах от 15 до 20 градусов).
3. Самостоятельное изготовление оконных систем не рекомендуется. Здесь велика вероятность допустить расчетные ошибки. Лучше приобрести готовое ПВХ окно, после собственными руками установить его в выбранное место.
4. Выбранная конструкция должна быть поворотной, вращаться она может по горизонтали.
5. Во время выбора оптимальных размеров окна, следует учитывать климатические особенности региона, а также расположение здания относительно сторон света. Это важно потому, что через него будет проходить до четверти теплопотерь всего здания.
6. Запрещается делать врезки, чтобы не допустить снижения прочности несущей конструкции. Вставка окна в готовое строение допускается только крепление к стропилам. Для этой цели могут применяться гвозди, скобы, металлические ленты и уголки.
7. Чем выше будет смонтировано отверстие, тем больше будет площадь освещенного пространства внутри комнаты.
8. Древесину следует обязательно подвергать предварительной обработке: для этой цели производят её пропитку специальными составами. Это убережет материал от порчи из-за воздействия влаги, насекомых. Кроме того, до применения, материал должен пройти полный процесс просушки.

Монтаж оконной системы начинается с процесса разработки проекта, он учитывает такие важные параметры:

• выбор вида сооружения;
• определение количества конструкций;
• разработка размеров;
• расчет несущих показателей всего строения и крыши в частности;
• выбор вариантов крепления;
• подготовка используемых материалов.

Когда завершены все проектно-изыскательские работы, начинается непосредственный монтаж:

1. Сначала собирается каркас, после делается обрешетка, имеющая шаг от 50 до 55 см.
2. Теперь устанавливается коньковая часть.
3. Производится монтаж стропильной системы.
4. Когда процесс идет по время возведения крыши, каркас крепят к стропилам основы конструкции.
5. Когда производится создание сооружений внутри уже стоящей крыши, сначала производится выпиливание специального места под слуховой объект. Повреждение несущих балок запрещается.
6. Теперь производится установка каркаса, он крепится к стропилам.
7. Фронтоны обшиваются влагостойкой фанерой.
8. Закрепляется гидроизоляционная пленка.
9. Оконная конструкция укрывается кровельным сырьем. Очень важно уделить внимание примыканиям, чтобы избежать возможного образования течи.
10. Изнутри конструкция обшивается специальной доской для отделочных работ, либо вагонкой. Штукатурка или иные строительные смеси здесь не применяются.

Треугольное слуховое окно

Когда есть желание сделать отверстие в чердачном помещении собственными руками, лучше предпочесть конструкцию, имеющую форму треугольника. Такое устройство является самым распространенным, здесь фронтонная стенка устанавливается без необходимости её заглубления в кровлю. Важно, чтобы она располагалась в единой плоскости, с наружной стеной.

Проемы располагают на единой линии с иными окнами, которые находятся ниже, на других этажах этого здания. В противном случае, будет нарушена общая архитектура здания.

Особенности треугольных окон мансарды:

• кровельные скаты практически не увеличивают полезную площадь комнаты, потому что располагаются под углом от 60 до 70 градусов;
• преимуществом треугольника является высокая эстетическая привлекательность, позволяющая создать высокую по оригинальности стилистическую планировку помещения мансарды;
• треугольное окно позволяет не проводить гидроизоляционные работы, его расположение ускоряет отделку проема, герметизацию.

Каркас конструкции

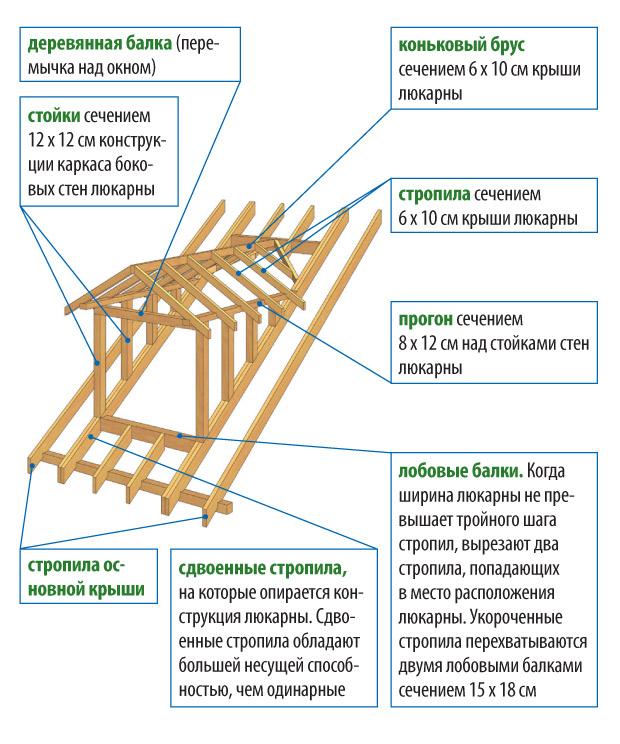

Слуховое окно на крыше, как указано выше, требует наличия каркаса (хотя это условие и не обязательно, считается, что оно должно соблюдаться). До его возведения важно создать каркас кровли: возвести фронтоны, провести монтаж стропильной системы.

Там, где будут установлены сооружения, между стропильными ногами, предусматривают проемы.

Важно! Стропильные ноги, что будут обрамлять проемы, делают двойными и, даже, тройными. Это нужно потому, что они будут нести повышенный уровень нагрузки.

СНиП предусматривает, что фронтоны проемов, что находятся в кровле, требуют поддержки боковыми стенами. Последние устанавливаются перпендикулярно внешним стенам, углубляя в здание, они имеют высоту около полутора метров.

Каркасы боковых стенок обязательно опирают на балки, составляющие потолочное перекрытие. Он монтируется только тогда, когда уже собрана стропильная система крыши. Только потом выполняют привязку перекладин, располагающихся горизонтально, а также стоек фронтонных каркасов.

Последующие работы проходят таким образом:

1. Нижние концы стропильных ног, что прилегают к стенам, обрезают наравне с обшивкой стены. Это происходит так, потому что фронтоны располагаются в единой плоскости со стенами здания.
2. Установка балок-перемычек должна производиться строго между сдвоенными стропилами. Специалисты советуют применять для этой цели металлические кронштейны накладного типа. Врубки и врезки производить строго запрещено, они способны ослаблять балки стропил.
3. Проводится строгое выверение проемов согласно вертикального уровня у фронтонного каркаса. Особенно это касается установки конькового бруса.
4. Стропила вырезают строго по шаблону, их фиксируют к коньку и нижней плоскости каркаса.
5. Обшивка фронтонов производится вровень с материалом внешней стены. Как правило, используется фанера с водостойкими свойствами

Устройство ендов

Слуховое окно своими руками, которое имеет треугольную форму, монтируется примерно так же, как происходит установка многощипцового вида кровли. Тем не менее, некоторые различия в ходе монтажных работ, присутствуют.

1. Скаты имеют угол наклона от 60 до 70 градусов.
2. Используются накосные стропила, в них упираются нарожники (укороченные ноги стропил).
3. Для монтажа рассчитывают длину, а также сечение стропильной балки разжелобкового вида, здесь сопряжены боковые стены и коньковый брус.
4. Каждый проем треугольного типа требует наличия пары зеркальных симметричных балок этого вида.
5. Чтобы выполнить укороченные стропила, применяют специальные шаблон, что значительно сокращает процесс производства работ.

Нижняя часть слухового окна

Эта плоскость требует особого внимания во время выполнения монтажных работ. Она требует такого устроения, чтобы внутренняя поверхность крыши скрывалась в ней при помощи боковых стенок. Она не должна быть видна изнутри. Поэтому здесь используют упрощенную разновидность разжелобка.

Его балка ставится сверху кровельной обшивки здания. В неё будут упираться нижние части стропильных ног двускатной крыши.

Заключительный этап предполагает обшивку сооружения фанерными листами, поверх них крепят кровельный материал. Фанера накладывается и крепится, начиная от конька, по направлению сверху вниз.

Когда предусмотрены монтажные работы собственными руками, следует заранее ознакомиться с правилами создания таких конструкций. Расчет, обустройство, монтажа сложных, оригинальных видов окон, должен производиться только профессионалами.

Важные советы:

• выпиливать фрагменты крыши следует предельно аккуратно, чтобы не нарушить гидроизоляционного слоя основной кровли;
• облицовку стеновых плоскостей, имеющих вид «дормер», выполняют только с применением сайдинга из стали. Он позволит получить презентабельный внешний вид строения, кроме того, будет выступать дополнительной защитой здания от воздействия осадков, ветров;
• стыки и соединения всех деталей конструкции обязательно обрабатываются при помощи герметика;
• для сооружения качественного окна, требуется использование материалов, что указаны в проектной документации. Экономить на размерах не разрешается, это может оказаться фатальным для всего строения, оно может не вынести сильной метели, снеговых заносов, ветров;
• проемы разрешено размещать в несколько рядов, если это позволяет сделать площадь чердака.

Создание слуховых окон предполагает свободный полет фантазии, который позволит создать искусное обрамление фасада, поддержать общую архитектурную идею.

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид.

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене . Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли.

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника».

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света.

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек.

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус.

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей.

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

Слуховое окно – это рама со стеклом, которая встроена в плоскость кровли.

Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.

Какими бывают слуховые окна?

Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям: с плоской крышей;

· четырехугольное односкатное;

· с вальмовой крышей;

· треугольное;

· четырехугольное с двускатной крышей;

· панорамное с крышей трапецией;

· мансардное;

· круглое или полукруглое;

· полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях. Существует 4 главных типа слуховых окон:
В щипцовой стене. Месторасположение такой конструкции – верх торцовой стены между скатами. Как правило, этот участок имеет треугольную форму. Такое слуховое окно довольно легко монтировать, так как никаких дополнительных конструкций для него не требуется.
Дормер. Такая конструкция располагается над скатом крыши и выступает над ним. Конструкция такого элемента непростая, поэтому при расчетах придется потрудиться. Самое главное – усилить несущую конструкцию кровли и хорошо гидроизолировать окно. Дормер в свою очередь имеет множество модификаций: двухскатный, односкатный, арочный, треугольный, встроенный, панорамный.

Антидормер. Является антиподом дормера, то есть устроено в самом скате крыши и не выступает за его пределы. Этот тип слухового окна мало распространенный, хотя его легче сконструировать и затрат на него идет меньше. Но при этом уменьшается полезная площадь чердачного помещения.

Наклонное окно. Другое название – мансардное окно, которой находится на одной линии с кровлей. Это самые современные конструкции, огромное разнообразие форм которых представлено металлопластиковыми изделиями. Особой красоты кровле они не придают, зато отлично справляются со своими функциями: пропускают поток света, не требуют монтажа дополнительных несущих элементов и прекрасно защищают от попадания влаги и воды.

Полезные советы

Если вам пришлась по душе подобная на крыше конструкция, чертеж должен быть готов еще на стадии разработки каркаса кровли. В процессе составления эскиза и проектирования нужно все хорошо продумать, включая виды окон, так и их количество и расположение.

Многолетний опыт показал, что не стоит размешать слуховые оконные конструкции вблизи фронтов, на малом расстоянии от конька и возле карнизов. Шаг между окнами должен быть таким, чтобы можно было без труда уложить кровельный материал. Если расстояние будет маленьким, в промежутках будет накапливаться снег, а профилактические осмотры крыши будут затруднены. Поэтому минимальный шаг между окнами – 80 см.

Нижний край оконного проема должен находиться на высоте около 90 см от уровня пола чердака. В выборе высоты хозяева свободны, это зависит от высоты потолка самой мансарды.

Видеоинструкция по монтажу слухового окна своими руками:

Монтаж окна

Устройство слуховых окон на кровле начинается сразу же после монтажа общей стропильной системы всей крыши. Все нужно предусмотреть заранее.

Каркас под слуховое окно делают из брусьев, но иногда боковые стенки выкладывают кирпичом. При этом боковые стенки должны опираться на балки перекрытия и быть расположенными под прямым углом к наружной стене. Если проем окна слишком широкий, нужно компенсировать нагрузку. Для этого используют усиленные стропильные ноги (2-3 штуки вместе), обрамляющие оконный проем.

Специалисты не рекомендуют врубку перемычек в стропила, это ослабляет всю конструкцию. Оптимальный вариант для фиксации всех элементов – крепежные детали из металла. Повышенное внимание нужно уделять монтажу гидроизоляционного слоя. Сама конструкция окна утепляется таким же материалом, что и вся кровля.

Сам каркас для окна представляет собой еще одну миниатюрную крышу, поэтому при расчетах нужно быть очень внимательным. Отвечая на вопрос, как сделать каркас для слухового окна, приводим ниже последовательность работы:
Оградить проемы подготовленными по размеру стропильными ногами из прочных деревянных брусьев, которые смогут выдержать нагрузку всего каркаса.
Уложить поперечные балки, при этом самый нижний элемент должен находиться на уровне стены дома, а верхний – по личному усмотрению в зависимости от высоты окна.
Установить вертикальные стойки на нижнюю горизонтальную балку, которая находится на уровне внешней стены, и связать их с помощью верхнего поперечного бруса.

Скрепить раму с верхней балкой, используя продольные брусья.
Проверить расположение каркаса как по вертикали, так и по горизонтали.
Уложить коньковый брус и стропильные ноги миниатюрной крыши окна. Лучше изготовить шаблон и по нему вырезать эти элементы.
Обшить стенки с обоих сторон прочным влагостойким материалом.

Покрытие на крышу окна и на саму кровлю здания монтируют одновременно, чтобы крыша получилась цельной, прочной и качественной. При монтаже слуховых окон нужно быть очень внимательным, чтобы предполагаемое украшение кровли и дома не превратилось в его дефект.

Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения.

Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.

Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.

Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.

Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.

На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.

Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.

Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.

Мансардное окно крепится также между стропилами. Используют их на скатах 15 — 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.

Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.

Проектирование слухового окна

Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо.

Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

· Установка возможна, только если крыша имеет угол наклона от 35º;

· Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен;

· Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.;

· Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.

Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать.

Каркас слухового окна

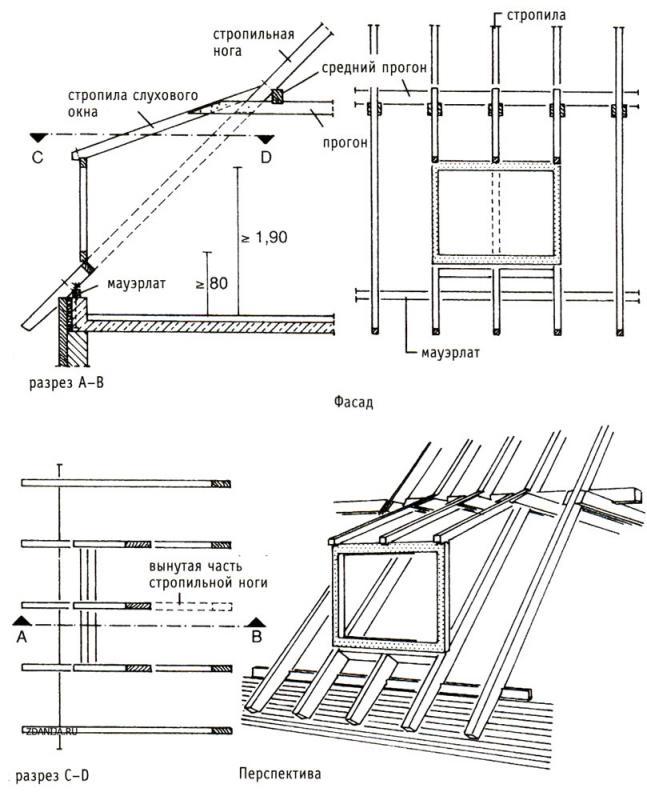

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.

После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Кровля проема имеет свои собственные несущие конструкции и обрешетку, если она двускатная – то и свой конек. Конструкция слухового проема похожа на конструкцию крыши дома, только миниатюрную.

Сначала выполняют фронтоны на кровле дома, потом крепят коньковый брус и стропила. В нужных местах делают проемы.

Их ограждают очень прочными стропилами, так как они будут нести на себе всю нагрузку. Можно использовать двойные и даже тройные стропила.

После этого, на стропила, поперек крепят балки. Нижняя балка будет размещаться на уровне наружной стены строения. А верхняя – как предусмотрено размерами будущего окна.

Далее на нижележащую балку кладут стойки, которые сверху соединяют бруском. Дальнейшее устройство предполагает связывание конструкции с верхней балкой с помощью брусьев. В последние годы все больше распространяется использование мансардных окон. К тому же, занимая одну и ту же площадь кровли, они дают больше света, благодаря наклону, кроме того, их гораздо проще устроить.

И все же часто возникает дилемма: что выбрать? Если дом построен достаточно давно и необходимо придерживаться некоторых архитектурных рамок, то в таком случае, скорее всего, подойдет слуховое окно. Если же дом построен сравнительно недавно и вы просто решили сделать жилой мансарду вашего дома, тогда может подойти и мансардное.

Для начала давайте рассмотрим слуховую разновидность. Для ее устройства нужны специальные ниши, которые должна иметь кровля. Каркас стропильной фермы и боковых стен требует большого количества соединений с основной кровлей, его довольно сложно сделать «на глазок». Потому нужен чертеж, созданный хорошим специалистом. Фронтон и боковые стены обшивают строительной фанерой и обшивают фасадным материалом. На крышу укладывают кровельные материалы на одном уровне с основной крышей. Примыкание слухового окна к крыше гидроизолируют и утепляют.

Мансардное окно крепится между двумя стропилами. Мансардные служат преградой для потоков воды, потому такую конструкцию обычно обустраивают в основном на крышах, имеющих 15-20 градусов наклона. Современные мансардные окна – это достаточно сложные конструкции, имеющие хорошую защиту от протечек и холода. Самостоятельно изготовить его, да так, чтобы оно получилось качественным и надежным, будет очень сложно. Поэтому вы облегчите себе жизнь, просто купив его у надежного производителя. Крепление к кровле осуществляется с помощью опорной пластины. Чтобы отводить воду, в раме есть специальный оклад, представленный металлической рамкой, которая расположена по периметру. Для того чтобы открыть его, в конструкции имеются фрикционные петли, которые расположены чуть выше центра окна. Они открывают оконную раму так, чтобы вся вода, которая в нее попадает, стекала на крышу и не попадала внутрь.

ДЕЛАЕМ ОКОННЫЙ ПРОЕМ В ГОТОВОЙ КРЫШЕ

В частных домах нередко появляется потребность в оконном проеме в крыше. Полностью переделывать крышу – довольно долгое и дорогостоящее занятие, потому есть возможность с помощью нескольких приемов сконструировать слуховой проем.
Определяем, где будет окошко

Параметры окна должны занимать не больше 10% от площади пространства под ними. Большие окна на кровле провоцируют большую потерю тепла. Кроме того, стекла у них недостаточно прочны и не так устойчивы к воздействиям извне, как это необходимо. Оптимальный вариант – позиционирование окна четко по центру между двумя несущими балками кровли.

Монтируем оконную раму

Вырежьте нужное отверстие для оконного проема в шифере и начните монтаж оконной рамы. Ее устанавливают на несущие стропила крыши с помощью специального деревянного каркаса 40х50 мм. Лучше крепить ее к стропилам с помощью нержавеющего материала. Каркас монтируют саморезами по дереву с плотной фиксацией к стропилам. Также можно смонтировать каркасное слуховое окно, которое будет параллельным крыше дома, но подобные сложные конструкции лучше доверять профессионалам.

Герметизируем и отделываем оконный проем

Герметики, которые подходят для этого:

· паронепроницаемая герметичная саморасширяющаяся лента;

· акриловый;

· битумный;

· силиконовый.

Лучше всего подходит саморасширяющаяся лента, уложенная слоем по периметру. Сверху щели можно герметизировать акриловым материалом. Такие действия лучше совершать в теплую и сухую погоду. Если же вы решили возвести слуховое окно своими руками, тогда поговорим об этом немного подробнее.

РАЗНОВИДНОСТИ СЛУХОВЫХ ОКОН

Слуховое окно с плоской крышей обычно монтируют с водосточными желобами, поэтому крыша должна иметь уклон от 5 до 15 градусов. Конструкция четырехугольной формы с односкатной или двускатной крышей похожа на окошко с плоской крышей, но она обязана иметь немного больший уклон скатов, минимум от 15 градусов.

Слуховое окно треугольной формы чаще всего встречается на крышах загородных домов и коттеджей. Такая конструкция не имеет боковых стен, их место занимают скаты кровли. Это приводит к уменьшению количества гидроизоляционной работы, но в то же время снижает освещенность мансарды, если фасадная часть такого окна не направлена на фасад дома. В последнее время появилось интересное решение в виде круглой формы. В народе такие конструкции называют «рот лягушки» или «летучая мышь».

Самым функциональным является окошко в виде зенитного фонаря. Визуально это легкая конструкция, не утяжеляющая крышу, да и освещает мансарду превосходно. Специалисты обычно придерживаются следующих цифр при составлении чертежей, определяя количество и размер слуховых окон: общая ширина обязана не превышать половину ширины мансарды, нижние края слуховых окон должны находиться на высоте 0,9 м от пола; чем выше расположение слухового окна, тем лучше происходит освещение.

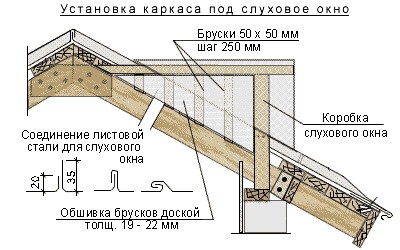

Каркас

Каркас слухового окна монтируется в то время, когда происходит монтаж системы стропил кровли. Если крыша двускатная, в каркасе имеется своя обрешетка и свои стропила. В основном это отдельная мини-крыша. Когда возводится стропильная система, в тех местах, где планируются слуховые окна, нужно предусмотреть проемы, которые ограждают стропильные ноги с повышенной прочностью, потому что они должны будут принять на себя массу конструкции слухового окна.

Потом на стропильные ноги укладывают поперечные балки: верхнюю – согласно размерам окна, а нижнюю – на уровне внешней стены дома. На нижнюю балку устанавливают вертикальные стойки, которые связывает по верху поперечный брусок. Получаем раму, которую скрепляем продольными брусьями с верхней балкой, которую уложили на усиленные стропила. Так мы получаем каркас, но пока без стропильной системы самого окна. Систему стропил на мансарде делают, следуя образу основной конструкции кровли.
Каркас треугольного окна

Устанавливая балки-перемычки, нежелательно делать врубки в стропильные ноги основной конструкции кровли, дабы не допустить ослабление несущей способности. Крепление всех элементов каркаса выполняется с помощью металлических крепежных деталей. После проверки каркаса по горизонтали и вертикали можно устанавливать коньковый брус и маленькие стропила крыши слухового окна. Вырезают стропила согласно шаблону – это неплохо упрощает работы. Боковые стенки обшивают влагостойким материалом. Крыша окна монтируется одновременно с выполнением кровельного материала на основную крышу.

Правильно гидроизолируйте стыки слухового окна и основной кровли, чтобы не было протечки.

Так стропила могут утратить свою несущую способность. Крепить все элементы нужно на металлические крепежи.

Стропила можно вырезать шаблонно, что заметно упростит устройство проема.

Стенки обшивают материалами, устойчивыми к влаге, а кровлю делают вместе с монтажом кровли всего дома.

Особое внимание нужно уделить изоляции стыков от влаги, чтобы исключить протечки.

В качестве изоляционных материалов используют мембраны, герметики из силикона, прижимные планки.

Если вы хотите сделать мансардное окно своими руками, то такое устройство устанавливают прямо в кровле.

Преимущество их в том, что они пропускают больше солнечного света в комнаты, а монтаж происходит намного быстрее.

Как сделать такое окно в готовой крыше?

Часто у хозяев домов возникает необходимость установить слуховое окно уже в готовой кровле.

Переделать ее полностью – занятие не из дешевых, в следствии чего многих интересует, как сделать такое окно самостоятельно. Изготовление такого варианта совсем не сложное.

Размещать слуховое окно лучше по центру между несущими балками. Так окно будет прочнее и устойчивее.

В материале кровли вырезается проем. После устанавливают раму на несущие стропила.

Крепят ее саморезами, фиксируя очень плотно.

Оконный проем следует тщательно загерметизировать битумным, силиконовым или акриловым герметиком или паронепроницаемой лентой.

На крышах современных загородных домов можно встретить оригинальные конструкции, которые внешне напоминают домик для птиц, разнообразие форм позволяет оформить крышу необычно и красиво. Данная конструкция называется слуховое окно.

Слуховыми называют оконные проемы, расположенные на крыше домов, в мансардных помещениях. Впервые они появились в начале 19 века, уже во второй половине были придуманы мансардные конструкции, которые несколько отличаются от слуховых. Именно они в настоящее время получили наибольшее распространение.

Мансардные конструкции создаются в наклонной площади, в связи с этим, они дают больше освещения, при том, что места они занимают на кровле не больше, чем слуховые. Устройство мансардных окон проще.

Наибольшее распространение получили слуховые окна треугольной конструкции, кровельные скаты у них более крутые. При этом, фронтовая стена такой конструкции располагается на одной плоскости с наружными стенами, прямо над обычным оконным проемом. Это позволяет создать гармоничный фасад, конструкция не выделяется, образуя единое целое со стенами самого дома.

Область применения и функции

Слуховые окна чаще всего создаются на скатных крышах. Наклонные используются для создания естественного освещения внутренних помещений, находящихся непосредственно под кровлей. Их еще называют мансардными.

Изначально, эти элементы были созданы для того, чтобы была возможность проветривать чердачное пространство.

В настоящее время, когда чердачные помещения все чаще начинают использоваться, их функции немного расширились:

1. На скатных крышах они позволяют выбраться на крышу, проветривать помещение и организуют естественное освещение чердака.
2. В маленьких чердачных помещениях , где кровля расположена довольно низко, они позволяют увеличить полезное пространство. Особенно, когда стены начинаются прямо от пола чердака или мансарды. Вместе с тем, облегчается подход к окнам.
3. Крыша со слуховыми окнами смотрится привлекательно и необычно. Организация их позволяет оригинально распланировать помещение под крышей.

Конструкция

Существуют 4 варианта конструктивного оформления слуховых конструкций:

1. Антидормер – конструкция, которая располагается в пределах ската крыши, встраивается в кровлю. За счет чего происходит уменьшение полезной площади чердака. Этот вариант прост в исполнении, не требует дополнительных затрат на материалы и повышенную гидроизоляцию. Вместе с тем, большой популярностью не пользуется.
2. Дормер – располагается над скатом кровли. Вариантов устройства подобной конструкции много, она требует дополнительного усиления элементов кровли и создание качественной гидроизоляции. Этот способ оформления наиболее распространенный.
3. В щипцовой стене. Окно организуется в одной плоскости с фасадом, задействуется торцовая стена, которая имеет форму треугольника. При этом, устройство не требует создания дополнительных конструкций, что облегчает его монтаж. Вход на чердак через это окно свободный – снаружи здания, подняться можно по приставной лестнице.
4. Наклонное окно создается в мансардных помещениях, конструкции и формы могут быть различные: прямоугольные, круглые, треугольные. Располагаются в плоскости самой кровли.
5. Зенитный фонарь – окно полностью выполнено из стекла, что позволяет создать максимально эффективное естественное освещение внутреннего подкровельного помещения. Чаще всего применяются подобные конструкции на производственных зданиях.

СНиП

Существуют определенные требования к проектам и монтажу слуховых окон, которые указаны в СНиПах. Нормы и правила позволяют обеспечить максимальную надежность конструкции, ее долговечность и безопасность.

Ключевые моменты:

1. Установка может быть выполнена только в том случае, если наклон ската кровли имеет угол не менее 35 градусов.
2. Их расположение должно быть создано на определенном расстоянии относительно наружной стены постройки.
3. Минимальные размеры створок установлены в следующих пределах: 0,6*0,8 метра.
4. Фасад вальмовой крыши , на которой устанавливается проем, не должен составлять продолжение наружной стены.

Облицовка, согласно ГОСТу, может выполняться следующими материалами:

• металл листовой;
• медь;
• черепица;

Если проем больше установленных размеров, допускается оформление балкона, что позволяет придать зданию особой изящности. Окна-люнкарны имеют боковые стенки, оформляются, как правило, в остекленном фасаде.

Виды конструкций

В настоящее время, строительные технологии активно развиваются. Благодаря этому, возникает все больше вариантов оформления проемов.

Но наиболее распространенные виды следующие:

1. Конструкции в щипцовой крыше.
2. Наклонные (мансардные).
3. Зенитный фонарь.
4. Дормер. В зависимости от типа крыши, различают подвиды этого типа:

   • треугольное и четырехугольное;
   • односкатное и двухскатное;
   • трапециевидное;
   • вальмовое;
   • панорамное (из отдельных сегментов, создается на трапециевидной крыше);
   • плоское;
   • арочное;
5. Антидормер.

Проектирование

Монтаж каркаса производят по этой схеме

Создание проекта для возведения крыши со слуховыми окнами обязательно. В процессе проектирования необходимо учесть некоторые обязательные нюансы.

Существуют определенные правила размещения конструкций, несоблюдение которых, как показывает практика, ведет к возникновению проблем при эксплуатации кровли:

1. Их нельзя располагать вблизи конька , карниза, а также близко к фронтонам.
2. Если создаются несколько проемов , то расстояние между ними необходимо выдержать не менее 0,8 метра. Это позволит свободно проводить профилактические осмотры крыши, препятствует накапливанию снега на кровле.

Расположение и форма этих элементов выбирается по личному предпочтению владельца недвижимости, выбор может быть обусловлен модными тенденциями на рынке недвижимости, а также основной целью, которая преследуется при создании оконных проемов на крыше – будут они использоваться практически или только в качестве декоративных элементов.

Совет! Этот архитектурный элемент усложняет возведение кровли. Уровень сложности будет зависеть от вида выбранной конструкции окна, материала покрытия кровли. Лучше доверить возведение крыши со слуховыми окнами профессиональным кровельщикам.

Точный чертеж такого элемента должен быть воспроизведен на бумаге. Для этого, тщательно производятся все замеры. Количество и размеры напрямую зависят от площади подкровельного помещения.

Основное правило, которое следует учитывать при расчетах, следующее:

Если суммировать ширину всех оконных проемов, которые создаются на крыше, итоговая сумма должна быть больше, чем длина мансарды, деленная пополам.

Окна могут быть в один или два ряда. Нижний край может быть на расстоянии не менее 0,8 метра от уровня пола мансарды, а расположение верхнего края зависит от высоты в помещении.

Технология строительства своими руками

К возведению кровли с этими элементами, стоит подойти со всей ответственностью:

1. Создается эскиз в масштабе. Ширина проема, равная расстоянию между стропилами, будет идеальной.
2. Если ставится такая кровля в многоэтажном доме , требуется получение разрешения.

Для монтажа потребуются:

• гвозди разных размеров;
• треугольник и транспортир;
• рулетка;
• тиски;
• ножовка;
• стамеска;
• пленка;
• брус (чаще используется материал размером 10*5 сантиметров);
• окно (лучше купить такое, которое не требует сложного ухода);

Для создания стандартного слухового окна требуется пройти определенные этапы.

План работ следующий:

1. Участок , где производятся работы, следует защитить.
2. Под рабочим отверстием создаются мостки.
3. Снизу выставляются предостерегающие знаки , оповещающие, что идут опасные работы.
4. Сооружается каркас оконного проема.
5. Производится монтаж окна.

Создание отверстия:

1. Из бруса выпиливаются два подбалочника , которые помещаются между балками. Их с обеих сторон закрепляют с помощью гвоздей.
2. Еще два бруса отрезаются для создания усиления , они размещаются между крайними балками, для этого используются тиски. Их также прибиваем гвоздями.

Создание усиленной конструкции под угловые стояки:

1. Отрезается кусок бруса для нижней опоры. Его длина должна быть равна ширине слуховика + 20 сантиметров. Его прикрепить снизу, параллельно подбалочнику, прямо к полу. Выступать он на пределы побалочника должен с двух сторон в равных частях.
2. Еще два куска (для одной и второй стороны) отрезаются длиной немного больше , чем расстояние между кровлей и полом. Делаются на них отметки в местах нахождения упрочняющих балок. По этим отметкам брус отрезается.

Устанавливается угловая стойка:

1. Отмерить два бруса , размер должен немного превышать высоту будущего окна. Каждый из них прибивается в двух местах – к упрочняющей балке и к опоре, находящейся снизу.
2. Верхняя упрочняющая конструкция водружается на усиливающую балку, при этом, прижимается вплотную к стойке, проходящей в углу, затем прибивается гвоздями к этой стойке. Для усиления нужно пользоваться тисками. Аналогичным образом крепится нижняя конструкция. Работы производятся с двух сторон по порядку.

Выравниваются угловые стойки:

1. Отрезается брус шириной в глубину окна, прибавив 25 сантиметров. Один конец прикладывается на подбалочник, второй – на угловую конструкцию. Проверяется горизонтальность, после чего брус обрезается по низу отрезка в месте соприкосновения со стойкой и усиливающей балкой.

Устанавливается верхняя штанга и оформляется потолок конструкции:

1. Отмеряется брус длиной, равной расстоянию между торцами наружных угловых стоек. Он устанавливается на срезы стоек и фиксируется гвоздями. А потолочным перекрытием сбоку становится брусок, который применялся для выравнивания угловых стоек.

Создание подоконника:

1. Измеряется просвет между стойками , берется брус на 2 сантиметра более этого расстояния. В угловых стойках вырезаются пазы для подоконника, глубина – 1 сантиметр. Эти места необходимо хорошо подчистить.
2. Далее вставляется в подготовленные пазы подоконник и крепится гвоздями. Подоконник фиксируется еще двумя отрезками, которые также прибиваются.
3. Со стороны крыши крепятся поперечные потолочные балки. Их всего три штуки, длина равна расстоянию по внутренним краям балок по бокам. Крепятся они шагом в 40 сантиметров к боковым перекрытиям. Затем прибиваются боковые стойки с таким же интервалом. Остается только обшить конструкцию.

Монтаж крыши:

1. Количество косых планок для крыши вычисляется следующим образом: ширина кровли делится на 30 сантиметров. Отрезаются бруски полученной длины. Отступив от концов по сантиметру, проводится линия по диагонали на каждом элементе. По этим линиям производится разрез.
2. Планки с сужением устанавливаются ровной стороной вниз , широкий конец смотрит в сторону дома, а узкий укладывается на боковое потолочное перекрытие. По очереди все планки крепятся, расстояние между ними – 2,5 сантиметра. Поверх этой конструкции производится фиксация фанеры или ДСП.
3. Осталось прибить прикрывающие доски и окантовать крышу вокруг окна, обработать щели с помощью герметика от влаги, зафиксировать капельную планку. Затем производится монтаж окна.
