Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

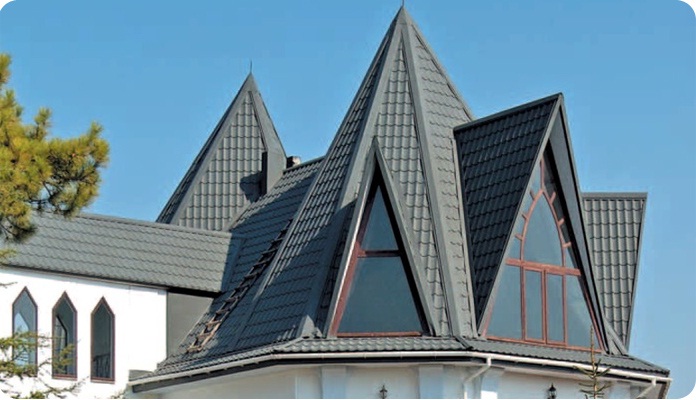

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

• Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
• Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
• Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Пошаговое проведение расчетов

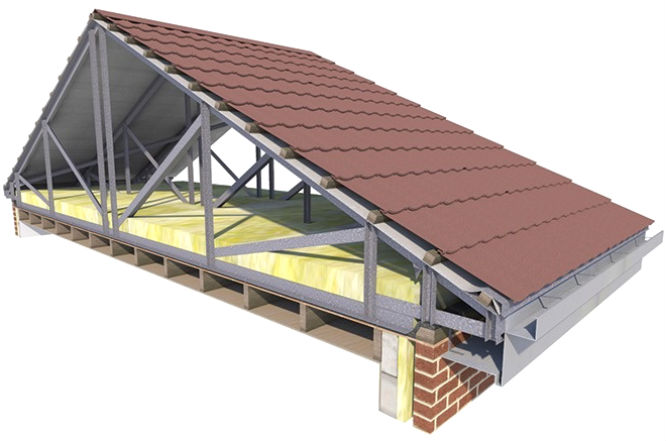

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 – выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

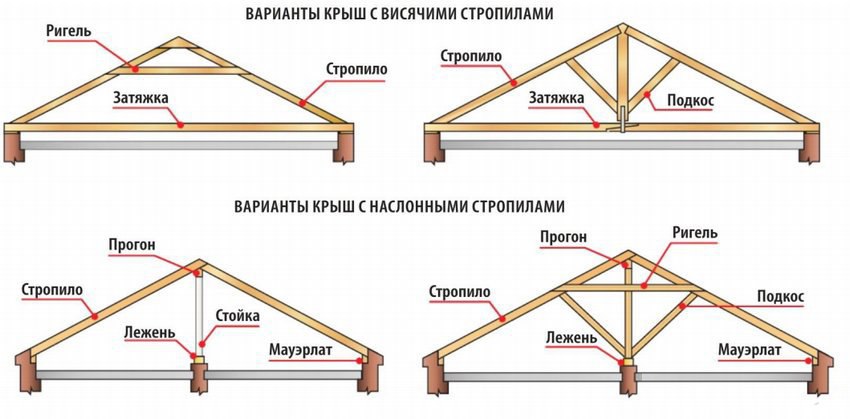

В строительстве двухскатных крыш используются две традиционные технологии:

• Наслонная , согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
• Висячая , согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится , мы уже разбирали.

Этап #2 – расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

• При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
• При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

• Для шиферной кровли не более 10см;
• Для битумной черепицы в интервале 30-40см;
• Для металлочерепицы 40-50см;
• Для профлиста 50см;
• Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 – определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

• Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
• Вес кровли вместе с . Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
• Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная – в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 – определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует . Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

• Чертим схему коробки дома в масштабе.
• Ищем середину верхнего перекрытия.
• От середины вверх прокладываем ось симметрии.
• В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
• С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 – расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

• Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
• Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
• Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
• Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться , либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
• Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
• Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
• Материал для обшивки фронтонов и свесов.
• Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

При выборе конструкции и конфигурации крыши необходимо учитывать форму самой постройки и ее габариты. Так, крыша на дом 10 на 10 может быть плоской и скатной. То же самое можно сказать и о постройках с габаритами 10 на 12 и 12 на 12. Но у домов квадратных в плане есть одно существенное преимущество – к ним подходит больше видов крыш, поскольку купольные, шатровые и сферические крыши намного сложнее сочетать с постройками прямоугольной формы в плане. Более того, крыша любого дома может быть с мансардой. Если вы будете все делать своими руками, то вам полезно знать конструктивные особенности и преимущества каждой разновидности.

Перед тем, как сделать крышу, необходимо подобрать ее тип и конструкцию с учетом следующих факторов:

1. Крыши домов должны соответствовать общему стилю строения.
2. Важно учитывать конструктивные особенности постройки (несущие стены, дымовые и вентиляционные каналы, необходимость обустройства крышных окон в домах с мансардой).
3. Если вы будете делать конструкцию своими руками, то учитывайте сложность монтажа.
4. На выбор влияют и климатические особенности местности.
5. Важно учитывать нагрузки, которые несущий каркас крыши и кровля оказывают на стены и фундамент дома.
6. Если вы планируете построить дом с мансардой, то необходимо продумать способы утепления крышных конструкций.
7. Чтобы построить выбранный тип крыши, у вас должна быть возможность приобрести необходимые строительные материалы.

Даже по фото можно понять, что все крыши по конструктивным особенностям делятся на две разновидности:

1. Бесчердачные совмещенные. Здесь в качестве потолка последнего этажа выступает кровельная конструкция. Она может быть плоской или скатной и чаще используется в регионах с теплым климатом.
2. Чердачные. Перекрытие последнего этажа располагается на уровне окончания стен. С помощью этажного перекрытия пространство под крышей отделяется от жилых помещений дома. Этот вариант приемлем для холодных климатических регионов, поскольку можно утеплить не только крышу, но и последнее перекрытие. Чердачное пространство можно оборудовать для дополнительного места хранения. Чердак можно утеплить и переоборудовать под жилые помещения, тогда вы получите дом с мансардой. Причем сделать это своими руками относительно легко, нужно лишь основательно утеплить крышные конструкции.

В жилом доме можно сделать плоские и скатные крыши. Причем последний вариант намного проще выполнять своими руками. Скатные конструкции подходят для домов с любым размером в плане и могут быть следующих видов:

• одно- или двухскатные (щипцовые);
• мансардные или ломаные;
• полувальмовые и вальмовые;
• шатровые;
• многощипцовые;
• купольные;
• конусные;
• комбинированные;
• свободной формы.

У каждой разновидности есть свои конструктивные особенности, плюсы и минусы.

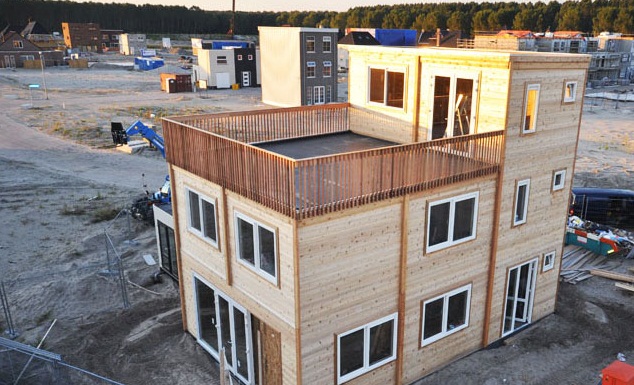

Плоские крышные конструкции

Такая крыша для жилого дома делается очень редко по следующим причинам:

1. Ее довольно сложно правильно выполнить своими руками. Для этого нужны знания и навыки.
2. На доме 10х10, 10х12 и других постройках квадратных или прямоугольных в плане она смотрится невыразительно и скучно.
3. К таким кровлям предъявляются повышенные требования в плане гидроизоляции и утепления.
4. Даже если плоская крышная конструкция делается для небольшого домика, важно читывать снеговые нагрузки и несущую способность каркаса при обустройстве эксплуатируемой кровли.

Преимущества:

• Возможность обустройства террасы, площадки для занятий спортом, отдыха и т.п.
• Можно обустроить оранжерею или зимний сад.
• Там можно установить солнечные батареи и ветрогенератор для повышения энергоэффективности постройки.

Важно! Еще одним преимуществом плоской кровли считается более простой уход и обслуживание.

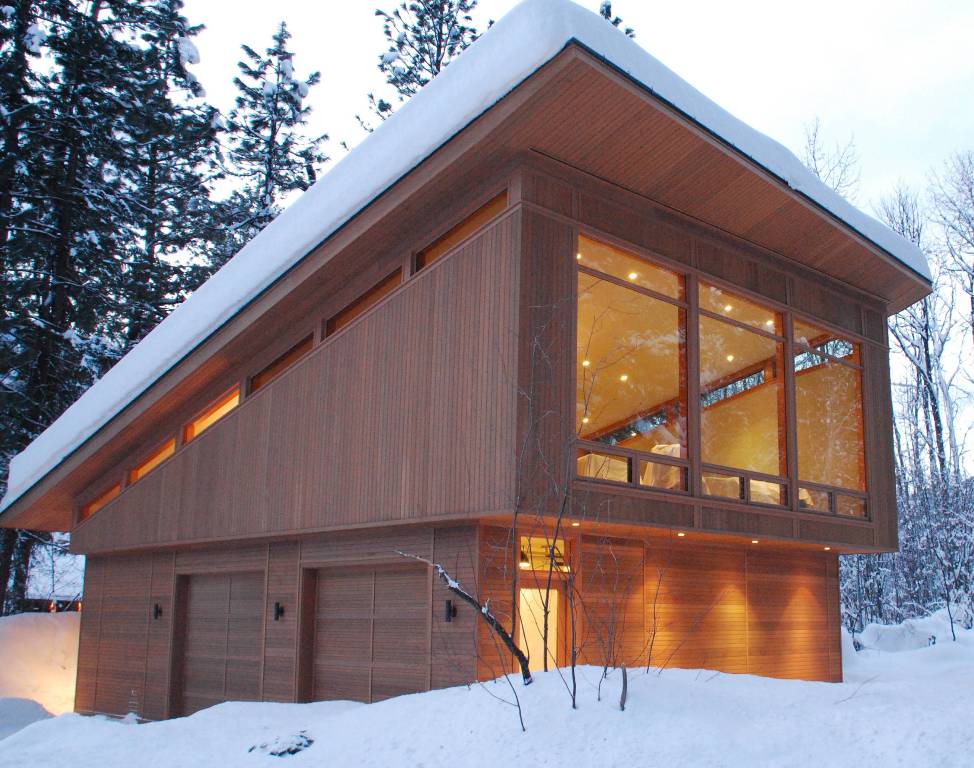

Односкатные

Небольшой одноэтажный дом прямоугольной конфигурации можно перекрыть односкатной кровлей. Чаще такими конструкциями перекрывают хозяйственные постройки. Стропильная система опирается на противоположные несущие стены разной высоты. Перепадом высот и расстоянием между этими стенами и регулируется угол скатов.

Этот вариант больше подходит для компактных построек, поскольку большая площадь требует увеличения угла наклона для эффективного водоотведения, что приводит к повышению парусности. К преимуществам можно отнести простоту расчетов и монтажа, небольшой расход материалов и вес конструкции. При небольшом угле наклона эту разновидность кровель проще и безопаснее обслуживать.

Стоит знать: к недостаткам односкатной системы можно отнести довольно ограниченное чердачное пространство, которое нуждается в основательном утеплении.

Двухскатные

Двухскатная крыша для дома 10 на 10 – идеальный вариант для обустройства сооружения с мансардой. Ее еще именуют щипцовой. Она имеет самую простую конструкцию в виде двух скатов, идущих в разные стороны от конька и опирающихся на противоположные несущие стены.

Преимущества:

1. Вы сами можете рассчитать и соорудить несущий каркас.
2. Чердачное пространство можно использовать для хранения вещей или обустроить там жилые помещения.
3. Обычно скаты имеют уклон в пределах 15-60°, что обеспечивает эффективное удаление осадков с поверхности кровли.
4. Приемлемая цена.
5. Эстетическая привлекательность и возможность сочетания с разными архитектурными стилями.

Стоит помнить, с повышением площади дома, плоскость скатов тоже увеличивается, поэтому такие кровли подходят для сооружений небольших размеров. Двухскатные крыши бывают равнобедренные и асимметричные (с разным углом наклона и длиной скатов).

Ломаные (мансардные)

Для дома 12 на 12 с мансардным этажом идеально подходит ломаная крыша. По сути, это та же двускатная конструкция, только каждый скат имеет излом и его плоскости расположены под разным углом. Благодаря этому удается расширить чердачное пространство.

Расходы на такую конструкцию на треть выше, но мансардный этаж будет более функциональный и удобный. Этот вариант намного выгоднее, чем строительство полноценного второго этажа, поскольку позволяет существенно сэкономить на материале стен.

Шатровые

Эта разновидность подходит для квадратных в плане построек, например, размером 10 на 10 или 12 на 12. Внешне конструкция напоминает четыре равнобедренных треугольника, соединяющихся вершинами в одной точке. По сути, это пирамида, основание которой стоит на доме.

К плюсам можно отнести:

• хорошую устойчивость к погодным катаклизмам;
• привлекательность;
• большой выбор подходящих кровельных материалов.

Среди недостатков можно назвать сложность расчетов и монтажа. Для обеспечения хорошей несущей способности важно выполнять симметричный каркас.

Вальмовые и полувальмовые

Для прямоугольного дома 10 на 12 можно выбрать вальмовую или полувальмовую крышу. Вальмовая система состоит из четырех скатов. Два из них – это трапеция, два других – треугольники (вальмы). Все они имеют одинаковую длину. Трапециевидные скаты сходятся в коньковой части.

В полувальмовых системах два треугольных ската немного короче, чем длинные боковые скаты, что позволяет оборудовать мансардный этаж полноценными окнами в торцевых стенах под укороченными вальмами.

Вальмовая конструкция с легкостью выдерживает ветровые нагрузки и оберегает стены дома от осадков за счет удлиненных свесов. Такие постройки смотрятся очень гармонично, солидно и имеют просторный мансардный этаж.

Многощипцовые

Если скомбинировать две двускатные конструкции, можно получить многощипцовую систему. Обычно меньшие скаты располагаются над мансардными окнами, а больше – над фронтонами дома. Такие конструкции также можно использовать для построек сложной конфигурации в плане.

При выполнении таких систем с особой тщательностью нужно подойти к обустройству ендов и узлов примыканий, которых в таких системах очень много. Малейшие неточности и небрежности в монтаже могут в дальнейшем привести к протеканию.

Конические и купольные

Такие кровельные системы можно делать как над квадратными в плане домами, так и над сооружениями сложной конфигурации. В качестве кровельного материала можно использовать:

• натуральную и мягкую черепицу;
• рулонные материалы;
• металлочерепицу;
• профнастил.

Купольная крыша больше подходит постройкам круглой формы, но может быть выполнена и над квадратным домом. К их преимуществам можно отнести:

• эстетическую привлекательность и оригинальность;
• теплоэффективность конструкций;
• возможность выполнения остекленных конструкций для обустройства зимнего сада.

Комбинированные

Даже квадрантный в плане дом может иметь элементы с разной этажностью, декоративными эркерами и башнями. Поэтому крыша в таких постройках получится комбинированной, то есть несколько разновидностей кровельных систем гармонично комбинируются в единый архитектурный ансамбль.

Особое внимание при обустройстве такой системы стоит уделить местам примыкания и пересечения. Лучше выбирать гибкое кровельное покрытие, которое обеспечит герметичность всех поверхностей, ребер и изломов.

Крыша заслуженно считается одним из важнейших конструктивных элементов любого здания. Особое значение она приобретает при возведении частного дома, так как в этом случае, помимо функции защиты сооружения от внешних воздействий, она выполняет и огромную декоративную роль. Самым распространенным типом крыши небольших домов является двускатная.

Достоинства двухскатной крыши

Популярность двухскатной кровли обусловлена вполне логичными и легко объяснимыми причинами. Главной из них, безусловно, является простота конструкции данного варианта крыши. Наиболее четко преимущество проявляется при небольших размерах возводимого дома (при его ширине до 10 метров). В этом случае возможна самая простая и недорогая конструкция, предусматривающая сооружение наслонных стропил, опирающихся на внутреннюю стену.

Помимо этого, устройство двухскатной кровли позволяет получить следующие немаловажные достоинства:

• надежность и долговечность . В сочетании с конструктивной простотой обеспечивают рассматриваемому варианту очевидные конкурентные преимущества по сравнению с любым альтернативным. Особенно важным фактор становится именно в частном домостроении, когда значительная часть работ выполняется самостоятельно;
• практичность . Устройство двускатной кровли подразумевает большую величину угла наклона, что приводит к быстрому стеканию осадков и невозможности скапливания снега;
• универсальность . Двускатная кровля может успешно применяться практически в любых зданиях;
• функциональность . Зачастую во внутреннем пространстве, образуемом конструкция крыши, устраивается мансарда, увеличивая таким образом жилую площадь дома;
• невысокая цена. Простота конструкции, доступные и недорогие материалы, сжатые сроки производства работ - все это позволяет считать рассматриваемый вариант крыши самым недорогим из всех возможных.

Перечисленными преимуществами плюсы двускатной крыши не исчерпываются. Ее немаловажным достоинством совершенно заслуженно считается эстетичный внешний вид, которого достигается применением современных кровельных покрытий, например, мягкой черепицы, часто называемой битумной.

Все вышесказанное объясняет широкое, практически повсеместное использование двускатной крыши в частном домостроении.

Особенности конструкции двускатной крыши приведены на видео:

Основные элементы двухскатной крыши

Несмотря на простоту конструкции, двускатная кровля состоит из достаточно большого количества элементов, каждый из которых необходим для надежной и долговечной эксплуатации кровли. К ним относятся:

• мауэрлат . Обычно это деревянный брус, который укладывается по периметру возводимого здания и закрепляется к стенам с использованием анкеров или металлических стержней. Его задача - передать нагрузки от стропил на коробку здания;
• стропильная нога . Назначение данного элемента - передача нагрузки от покрытия кровли и любых внешних воздействий (атмосферные осадки, ветер) на мауэрлат. Именно стропильные ноги формируют основной контур в виде треугольника, который приобретает двускатная крыша;
• конек . Один из важнейших элементов зданий, который располагается горизонтально и соединяет в верхней точке кровли два ската. Он устанавливается на месте, где соединяются стропильные ноги;
• кобылки . Специальный элемент стропильной системы, который образует свес, являясь продолжением стропильной ноги. Применение в конструкции кобылок позволяет снизить расход материала, так как они изготавливаются из доски или бруса меньшего сечения, чем стропильные ноги;
• свес . Назначение данного элемента - отвод воды от стены с целью предотвращения ее намокания;
• лежень . Устанавливается на стену, расположенную внутри здания. Его назначение — равномерно распределять нагрузку от стоек;
• стойки . Расположенные вертикально конструкции, передающие нагрузку от расположенного вверху конструкции конька на установленный снизу лежень;
• обрешетка . Конструкция из брусков или досок, которая закрепляется к стропильным ногам и предназначается для устройства покрытия кровли.

Помимо основных элементов различаются два вида стропильных систем, используемых при сооружении двускатной крыши. При ширине здания до 10 метров, наиболее часто встречающейся при строительстве небольших домов, используется система с наслонными стропилами, наиболее простая конструктивно и менее затратная с точки зрения расхода материалов и объема выполняемых работ.

Именно поэтому, наиболее востребованными при возведении частных домов являются типовые проекты размеров 6*6, 8*8 и 10*10 метров. Их использование позволяет сэкономить значительные ресурсы, получив при этом достаточную площадь дома, особенно в случае строительства двухэтажного здания или сооружения мансарды.

Вторым, более сложным и дорогим вариантом возведения двускатной крыши является система с висячими стропилами. При ее сооружении потребуется больший расход материалов, кроме того, он более трудоемка.

Примеры проектов двухскатной крыши

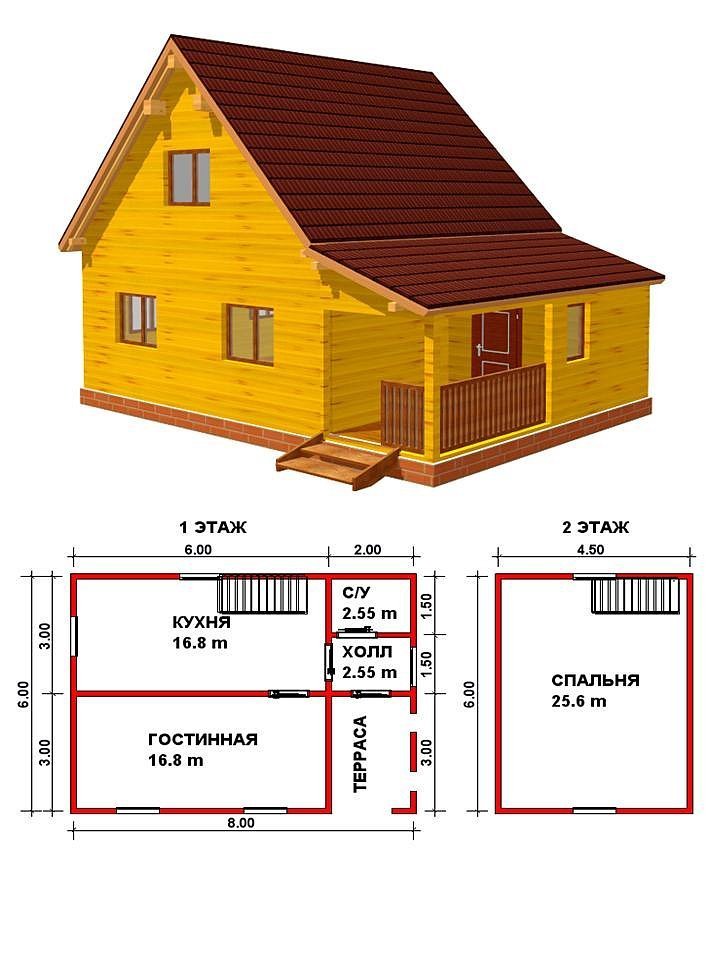

Проекты домов с двухскатной крышей размерами 8*8 и 10*10 метров, как уже отмечалось выше, пользуются неизменным спросом у желающих построить собственное жилье. Это вызвано целым рядом причин, главной из которых является экономическая. Объяснение достаточно простое и логичное — строительство такого дома обойдется во вполне разумные средства. При этом жилая площадь составит вполне достаточную величину.

Проект дома 10*10 с мансардой и двускатной крышей

Основные характеристики возводимого здания следующие:

• общая/жилая площадь возводимого здания - 137,6/85,34 кв.м.;
• количество комнат/спален - 5/4;
• размеры здания - 10*10 м.

Проектом предполагается выполнение фундамента в виде монолитной плиты, стены возводятся из газобетонных блоков с отделкой облицовочным кирпичом. Перекрытия монтируются из сборных железобетонных плит. Окна - стандартные, металлопластиковые. Тип конструкции крыши двускатная с покрытием из битумной черепицы.

На фото приведен внешний вид с лицевой стороны. Двускатная крыша при проектировании очень органично вписана в общий стиль дома и прекрасно сочетается с остальным конструктивными элементами, образуя законченный и оригинальный внешний вид здания. Нестандартный навес, выполненный над крыльцом из материала, аналогичного кровельному покрытию, а также вынесенные конструкции стропильной системы в сочетании с белыми водостоками и подшивом кровли из белого сайдинга превращают проект из типового в индивидуальный.

В рассматриваемом проекте четко представлены основные достоинства двускатной крыши:

• простота в сочетании с функциональностью и надежностью;
• привлекательный внешний вид, еще более четко проявляющийся благодаря использованию современной и эстетичной битумной мягкой черепицы;
• разумное сочетание цены и качества, позволяющее при небольших размерах (9*9) получить достаточную жилую (85, 34 кв. м.) и общую (137,6 кв. м.) площади.

Преимущества, которые позволяет получить использование двускатной крыши, проявляются и в других проектах.

Проект дома 9*9 с мансардой

Проекты домов с двускатной крышей могут быть самыми разнообразными. Один из подобных примеров приведен на фото. Грамотная планировка и тип кровли позволяют получить практически полноценных два этажа при общих размерах здания 9*9 метров.

При этом в доме установлен камин, занимающий достаточно много места. Тем не менее, как видно на плане, на мансардном этаже с легкостью уместились три спальни, а на первом располагается большой зал и столовая с панорамными окнами и выходом на прилегающий участок.

Внешний вид здания выполнен в едином стиле, куда органично вписывается покрытие двускатной крыши, дополняемое водосточной системой того же цвета, а также подобранной расцветкой фасада, окон и дверей.

Проект гостевого дома 6*6 мансардой

Не менее органично двускатная кровля смотрится при строительстве деревянных домов. На фото показан дом из бруса с мансардой и террасой. Все элементы навесов выполнены из того же материала, что и покрытие основной кровли. Крыша оборудована мансардными окнами, обеспечивающими дополнительное естественное освещение второго этажа.

Данный проект показывает, как могут быть использованы различные пристройки к дому с двускатной крышей, когда их покрытие не образует единую поверхность. Тем не менее, получаемая конструкция надежна и внешне привлекательна, что в очередной раз показывает универсальность двускатной крыши.

Проект дома 6*6 с мансардой и террасой

Данный проект является наиболее простым из приведенных. В нем двускатная крыша на одном из скатов переходит под другим углом в покрытие террасы и холла. При грамотном выполнении стыка получаемая конструкция надежна и не доставит никаких проблем. При этом она позволяет увеличить высоту террасы и холла до приемлемой и более комфортной.

В результате гостевой домик, выполненный из сруба 6*6 метров с пристройкой 2*3 метра, позволяет получить общую площадь здания 47, 5 кв. м. и террасу площадью 6 кв. м.

Приведенный пример показывает, насколько эффективной может быть двускатная крыша при грамотном использовании всех ее достоинств.

Заключение

Двускатная крыша является самым распространенным вариантом конструкции кровель. Особенно часто он применяется при строительстве частных домов небольших размеров: 6*6, 8*8 и 10*10 метров. Именно такие габариты здания позволяют использовать в полной мере достоинства конструкции, главными из которых являются простота, надежность и функциональность при невысокой стоимости работ по устройству двускатной крыши.

Наконец дошел я в своем каркасном доме и до крыши. На улице стояло 15 декабря и я понял, что крышу один сделать не успеваю, а скоро пойдет снег (а как потом оказалось, и дождь), поэтому я решил позвать на помощь бригаду знакомых строителей. Забегая вперед, скажу, что, к своему восторгу, основной каркас из 42 стропил с пленкой, обрешеткой и контробрешеткой был поставлен всего за 11 часов силой меня и 4 хлопцев (за контактами этих гигантов обращаться в комментарии или на почту). Сами понимаете, с фотографиями процесса туго, так как за 11 часов не было времени даже поесть или присесть. Задача была жесткая — сделать все за один день.

Но мы и не с таким справлялись.

А теперь обо всем по порядку.

Расчеты по моей крыше я делал в тексте о расчете .

Напомню, изначальные данные:
Дом шириной 8,75 метров + обшивка дюймовкой еще 5 сантиметров = 8,8 метров.

Соответственно, пролеты балок перекрытия:

в нашем регионе 240-320 кг на м2, т.е. очень серьезная. По расчетам стропило должно быть сечением минимум 176 мм. Поэтому я взял стропила 190×45 мм с легким запасом (вообще, оно было 200×50 мм, но подсохло).
О вырезах в стропилах я рассказывал в тексте .

В теории все звучало достаточно сложно, но на практике парни напилили и сделали вырезы во всех 40 с лишним стропилах за полтора часа и это при том, что многие были кривыми и их приходилось ровнять по всей длине под один размер.
Сейчас подробно расскажу, как шла работа, чтобы вы могли потом использовать.

1. Определяем центр здания с обоих фронтонов, натягиваем ниточку. Ставим по этим ниточкам доску плашмя 150×50, которая будет служить опорой для подконьковой доски и приколачиваем ее к перемычкам перекрытия, а также к лагам перекрытия с произвольным шагом. На следующих фото она будет видна.

2. Выставляем по краям и центру здания опоры под конек (в нашем случае по расчету под угол кровли 26 градусов они составляли 2,1 метра). По краям здания мы прибили их к обшивке (у меня уже была выпущена обшивка дюймовкой на фронтон), по центру прихватываем опору снизу и делаем для нее укос к перекрытию, чтоб не падала.

3. Подбираем самые ровные доски (в нашем случае хватило двух досок длиной в сумме 12,2 метров, как раз дом длиной 11,25 метров и примерно 45 см с каждой стороны на фронтонный свес).
Выставляем конек.

Качество фото не очень, увы.

4. Сортируем все стропила, делим на 3 кучи: идеальные, нормальные и совсем плохие.
Идеальные берем на первые 2 стропила, которые будут выступать лекалами. Для этого берем первую идеальную доску, делаем вырез под конек и прикладываем к нему, но повыше на 3-4 сантиметра. Теперь снизу другой человек отмечаем место и глубину выреза в стропилине так, чтобы она потом при опускании на 3-4 сантиметра туда села.

5. Теперь 2 лекала получившихся приставляем к коньку и смотрим, есть ли щели. Нет? Отлично, прикладываем их же на другом фронтоне (вдруг дом кривой?). В нашем случае дом был почти идеален +-5 мм, так что все стропила получились одинаковые.

Отдаем лекала вниз, и там за час нам напиливают еще 40 штук таких же (один бы я пилил их целый день). Выбирают на стропила доски нормальные, в конце пришлось брать совсем плохие, но их подрезали по всей длине под один размер (190 мм).

Красота, не так ли?

6. После того, как все обычные стропила были поставлены, мы перешли к выносным стропилам (консолям), которые также являются основой для торцевой доски.

Сначала мы их ставим на временную доску, прибитую к стене, и крепим к коньку. А уже после этого натягиваем нитки (чтобы не распирать консоль) и набиваем между выносным стропилом и обычными с обшивкой — перемычки.

Ух высоко!

В итоге они выглядят так:

7. Теперь время добавить под конек временные опоры.

По расчет при моем уклоне и снеговой нагрузки — нужна опора под конек сечением минимум 100×100 с шагом 1100 мм (подсчитано на норвежском софте по расчету нагрузок). Многие ставят опоры под конек 150×40(как мои временные на фото) , но это неправильно, так как крепость на прогиб в таком случае считается по наименьшему сечению и равно 40 мм, а 40 мм мою нагрузку не держит. Правда есть вариант сделать укосины с двух сторон между каждой каждой опорой, тогда они будут достаточно крепки.

8. Следующим этапом было натягивание гидроизоляции и набивание контробрешетки.
Заметьте, первый коротыш контробрешетки натягивается на конец стропила без гидроизоляции.

Гидроизоляция не доводится до карниза, чтобы крыша лучше проветривалась.

9. И теперь пришел черед обрешетки с шагом 350 мм под металлочерепицу. Ее хлопцы делали со скоростью ветра. Я только успел с напарником сделать все консольные выносы, а они сделали обрешетку на обоих скатов и подгоняли нас.

Ох и устали же все участники этого мероприятия!

А это результат:

В итоге к 22-00 мы сделали все, что хотели и разъехались по домам. Мне одному осталось доделать карнизы, фронтонные свесы и обрешетку в некоторых местах ну и конечно покрыть крышу металлом.

Таким образом можно сделать каркасную крышу с пролетом 9 метров и несущей стеной посередине.

Если хотите, чтобы эта классная бригада приехала и к вам на стройку, пишите мне (можно в красное окошечко справа экрана)!

• Какую крышу выбрать для дома.
• Как и почему крыша распирает стены и разрушает дом.
• Чтобы крышу с дома не сдуло ветром

Стропильная система - основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные - это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные - включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях - выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат - брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый - брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень - брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию - внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка - доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка - доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель - брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник - укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы - с висячими стропилами и с наслонными стропилами .

Выбор той или иной схемы зависит от многих факторов - размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

достоинства:

• Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
• Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

и недостатки:

• Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
• Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
• Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
• В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами

В стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон , который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены .

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия) высотой 1-1,5м. Стропильная система с наслонными стропилами имеет

достоинства:

• Универсальность - пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
• Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
• Менее чувствительна к неравномерной нагрузке на скаты - меньше деформации и действие боковых сил на стены дома.

и недостатки:

• Требует дополнительной опоры - несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для . В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы - имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор . В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6 м. , а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один - это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок , угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом - проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

• прочной и жесткой - изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
• Крыша должна быть легкой , чтобы своим весом меньше нагружать стены и фундамент дома.
• Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
• Стропильная система должна быть долговечной . Замена или ремонт стропильной системы - дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши .

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной. Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает - дом разрушается . Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве - укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены - под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы , например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.
