Мансардная крыша стропильная. Как правильно сделать мансардную крышу различных типов – схемы стропил. Утепление, пароизоляция и гидроизоляция мансанрды и ее строительство с чертежами и наглядными фото. Сложности и особенности обустройства мансардной кровл

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

О расширении полезной площади жилища мечтают все. Но далеко не всегда площадь дома позволяет оборудовать, к примеру, пристройку. Одно из лучших решений в таком случае – строительство мансардной крыши – дополнительного метража с минимальными вложениями.

Такая крыша строится довольно легко и быстро. А заручившись помощью нескольких друзей, можно сэкономить на рабочей силе.

Чтобы выстроить мансардную крышу самостоятельно, необходимо по-максимуму вооружиться знаниями в этой области. Подробнее об устройстве мансардной крыши читайте . Итак, мансардные крыши бывают:

− в 1 уровень – строение имеет выносные консоли, большую площадь и вертикальные окна. Мансарда с одноуровневой крышей выдвигается за уровень одной из сторон дома;

− в 2 уровня – проект, имеющий смешанный вид опирания. Этот тип крыш – самый сложный на всех этапах возведения, проектируется вместе с домом;
− двухскатные – надстройки для мансарды в один уровень, легкие в монтаже. Главный минус – небольшая площадь и низкие потолки;

− двухскатные ломаные – строения с 4 скатными плоскостями под разными углами. Несколько сложнее предыдущего варианта, зато среди плюсов – полноценное внутреннее помещение.

Разные проекты мансардных крыш почти не отличаются от стандартных скатных и включают следующие элементы:

• кровля – внешний вид и защита от осадков;
• обрешетка – база для кровли и материалов изоляции;
• конек – венец стропильной конструкции;
• стропила – наклонные ребра жесткости всего строения;
• мауэрлат – балки-основания для установки стропильной системы;
• диагональные скосы – связи для продольных балок и вертикальных стоек;
• внутренние балки – опоры под коньковый прогон и/или стропила для устойчивости конструкции;
• изоляция – конструкция из слоев паро-, гидро-, тепло- и звукоизоляции.

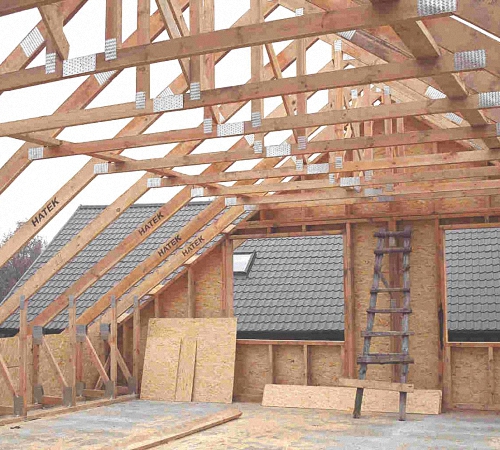

Мансардная крыша в частном доме — фото в процессе строительства

Для возведения, к примеру, шиферной крыши такого типа понадобится:

• дерево – брусья (15, 12, 10), необрезные доски, доски 40-50мм на 150мм;
• гвозди – на 80 и шиферные;
• проволока – отожженная (3-4мм) и для растяжек;
• шифер;
• утеплитель;
• гидробарьер.

Инструменты для строительства мансардной крыши, скорее всего, даже не придется покупать:

• рулетка;
• топор;
• молоток;
• строительный степлер;
• отвес;
• ножовка.

Угол наклона крыши обеспечивает сброс осадков, но забирает высоту комнаты. То есть, чем меньше угол наклона, тем больше выйдет площадь самого помещения. Частично полезная площадь мансарды уменьшается и из-за утеплителей для кровли. Читайте какие существуют и как их правильно укладывать.

Технология строительства мансардной крыши

Технология возведения мансардной крыши имеет некоторые тонкости:

− толщина стропил должна составлять больше 250 мм. Это необходимо для комфортной укладки изоляционного слоя в 20 см. Стропила можно изготовить из клееного бруса;

− для теплоизоляции лучше использовать вспененные полистирол или стекло – они сохраняют свойства даже при повышении влажности;

− между теплоизоляционным слоем и кровлей необходимо установить вентиляцию во всем правилам – с вытяжками и продухами, чтобы воздух свободно циркулировал под поверхностью строения;

Чтобы крыша получилась качественной и надежной, она должна иметь отличную вентиляцию, теплоизоляцию, качественную стропильную конструкцию из обработанной древесины.

− внутренняя сторона теплоизоляции нуждается в пароизоляционном слое по всей поверхности;

− слой гидро-, при надобности, звукоизоляции выкладывается под кровлю с внешней стороны стропил;

− древесина для всего строения должна обработаться спецсредствами от микроорганизмов и огня, по требованиям СНиП;

− если мансардная крыша устанавливается в ветреных районах, стоит уменьшить угол ее наклона;

− если дом стоит в тихом, безветренном месте, нужно увеличить угол наклона;

− такие крыши покрываются керамочерепицей или шифером. Металл, из-за своих невысоких теплоизоляционных свойств, не рекомендуется;

− для теплоизоляции необходимо использовать негорючие материалы;

− мансардная крыша предусматривает наличие лестницы.

Внешняя лестница не будет отнимать площадь дома, но в мансарду можно будет попасть только с улицы. Внутренняя – намного удобнее, но занимает место в доме. Для решения этой проблемы можно установить потолочную лестницу на шарнирном соединении или винтовую конструкцию. А как по ГОСТу подобрать на второй этаж читайте нашу инструкцию.

Поэтапное строительство мансардной крыши

Перед возведением крыши необходимо:

• Провести экспертизу здания, чтобы выявить максимум нагрузки для стен и фундамента.
• Разработать проект мансарды.
• Получить документы-разрешения:

1. от городских властей на возведение и реконструкцию;
2. заключение эксперта по поводу дома;
3. разрешение от всех собственников.

Стропила ломаной мансардной крыши — схема

После проектировки крыши и подготовительного процесса, можно приступать к строительству:

1. Укладываем и крепим мауэрлат по периметру дома – брус 100 на 100.
2. Устанавливаем каркас. Подпорками стропильного строения послужат стойки каркаса. Для его устройства берут брус с сечением, аналогичным сечению продольных балок. По краям здания ставятся вертикальные стойки и крепятся к продольным балкам с помощью уголков и саморезов. Поверх каждой стойки делаем перемычку.
3. Монтируем остальные арки. Меж двумя арками, образовавшимися на предыдущем этапе монтажа, строго горизонтально натягиваем шнур. Остальные арки устанавливаются с ориентиром на шнур и шагом для стропил. Штампованными уголками или гвоздевыми пластинами в качестве перемычек арки соединяем.
4. Переходим к стропилам. Их верхние концы обрезаем под определенным углом. На основаниях брусьев вырезаем пазы для монтажа на мауэрлат. Стропила фиксируются к базовой конструкции. Затем, по шаблону, подрезам верхние стропила и тоже устанавливаем на свои места. Также ознакомьтесь с более подробной информацией для мансарды.
5. Монтируем обрешетку досками или листами фанеры.
6. Укладываем слой паро- и теплоизоляции. Слои устанавливаются с внутренней части стропил. Обрешетку набиваем поверх утеплителя.
7. С внешней стороны стропил монтируем слой гидроизоляции.
8. Последним этапом станет установка кровельного покрытия из выбранного материала. Слой кровли монтируется поверх гидроизоляции.
9. Не забываем про окошки вентиляции, а также оконные проемы. Конечно, окно можно установить только во фронтоны, но два окна вряд ли обеспечат достаточное освещение.

Во сколько обойдется строительство мансардной крыши

Рассмотрим цены на материалы для мансардной крыши, учитывая, что строительство будет выполнено самостоятельно.

Цена на утеплитель (минвату) зависит от плотности на кубометр и основы:

• на стекловолокне – 1400-2500 руб. за кубометр;
• на базальтовом волокне – 1100-2000 руб. за кубометр;
• на джутовом волокне – 10-16 руб. за погонный метр.

Кровельные материалы не сильно отличаются по цене:

• битумная черепица – около 340 руб. за квадрат;
• металлочерепица – около 250 руб. за квадрат.

Расчеты окончательной стоимости строения делаются на основе площади мансардной крыши.

Видео

О строительстве мансардной крыши своими руками на видео. О самой технологии наглядно и несколько полезных советов.

Мансардная крыша – идеальное решение для расширения площади дома. Заручившись поддержкой нескольких человек и вооружившись знаниями по возведению строения, можно в кратчайшие сроки выстроить функциональную и надежную мансардную крышу на долгие годы пользования.

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой , не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа , из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши : четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду . Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

• Кровля.
• Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
• Коньковый прогон – верх стропильной конструкции.
• Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
• Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
• Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
• Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
• Изоляционный слой, состоящий из гидроизоляции, утеплителей , звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

• Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
• Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
• Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
• Внутри обязательно устроить пароизоляционный слой.
• На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет: Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня . С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя , важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно: При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды . Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа , так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, является наиболее экономичной.

1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
2. Прогоны. Предназначены для соединения стропил.
3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
5. Конек. Место верхнего крепления скатов мансардной кровли.
6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

• расчет угла, под которым будет установлена кровля;
• определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
• вычисление размеров обрешетки;
• расчет площадей скатов;
• определение массы материалов, необходимых для кровли;
• вычисление нагрузки и массы утеплителя;
• установление необходимой дистанции между стропилами.

Важно! Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

• для керамочерепицы, шифера, ондулина – 80 см;
• для металлочерепицы – 60 см;
• для профнастила – 90 см.

Строительство мансарды - очень важный процесс, который выполняется как на этапе проектирования всего дома, так и после его возведения. Данное помещение обеспечивает его хозяев дополнительными квадратными метрами жилого пространства. Об особенностях возведения мансарды рассмотрим далее.

Строительство мансарды: проект и его разработка

Мансарда - довольно сложная в возведении часть здания. Предпочтительнее проектировать ее на этапе строительства самого дома. Потому что, строительство жилой мансарды уже на готовом здании не всегда представляется возможным. Прежде всего, из-за того, что мансардное помещение обладает немалым весом, и потому нагружает фундамент.

Возведение мансарды состоит из определенного рода этапов, таких как:

• строительство мансарды чертежи;
• демонтаж старых кровельных материалов, в том случае, если мансарда возводиться на уже готовом здании;
• укрепление стен на верхнем этаже, укрепление фундамента, при необходимости;
• возведение стен мансардного помещения;
• возведение кровли, ее утепление, гидроизоляция и отделка;
• монтаж оконных конструкций;
• внутренние отделочные работы.

Соблюдение всех технологических нюансов в возведении мансарды, позволит получить надежное и долговечное здание.

Первый и самый важный этап - составление проекта мансардного помещения. На данном этапе следует учесть такие особенности как размеры помещения, материал, используемый при его возведении, кровля и уровень ее уклона и множество других нюансов.

Существует три способа проектирования мансарды. Первый - самый бюджетный, составление проекта вручную. Однако, для проведения данной операции необходим минимальный опыт проектирования. Второй способ - использование готовой проектной документации, однако, не факт, что чей-то проект мансарды полностью подойдет для вашего дома, поэтому все же придется внести в него некоторые коррективы. Третий способ - обратиться в специализированные организации, которые за кротчайшие сроки помогут составить для вас проект мансарды, который идеально подойдет именно для вашего дома.

В процессе самостоятельного проектирования следует учитывать стеновые нагрузки на здание, его внешний вид и отделочные материалы, используемые как внутри, так и снаружи помещения. Кроме того, в обязательном порядке следует учесть нагрузку от здания на фундамент, возможно потребуется его укрепление. Если мансарда будет слишком тяжелой, то существует риск деформации или появления трещин в доме.

Специалисты помогут вам подобрать оптимальные строительное материалы, которые с одной стороны обеспечат мансарде долговечность в эксплуатации, а с другой стороны - помогут снизить ее нагрузку на основание всего здания.

Кроме того, после составления проекта, следует его согласование со специальными государственными учреждениями. При наличии грамотного проекта, данный процесс пройдет довольно быстро.

Строительство мансарды своими руками в доме

Предлагаем ознакомиться с вариантом строительства мансарды в уже построенном и сданном в эксплуатацию жилом доме. В таком случае, в первую очередь следует демонтировать старую кровлю. Таким образом, удастся расширить подкровельное пространство, и увеличить безопасность сооружаемого здания.

Для демонтажа кровли необязательно нанимать специалистов, все работы можно произвести своими руками. Для этого, сначала следует избавиться от внешнего кровельного отделочного материала. Далее необходимо полностью снять обрешетку и стропильную систему.

После этого, необходимо укрепить стены на смежном этаже, так как мансарда будет оказывать на них определенное давление. Конструктивные особенности мансарды оказывают давление не только на поверхность основания здания, но и на его стены. Поэтому, прежде всего, перед возведением мансарды необходимо укрепить стены, близ лежащие к ней. Для этого, следует воспользоваться специальными расчетами, согласно которым выполняется данный процесс и определяется уровень прочности старых стен.

Следующий этап - утепление и гидроизоляция пола мансарды, который также является потолком на предыдущем этаже. С помощью данный действий удастся обеспечить здоровую атмосферу в помещении. Для утепления мансарды можно использовать различные теплоизоляционные материалы в виде пенопласта, минеральной ваты и т.д.

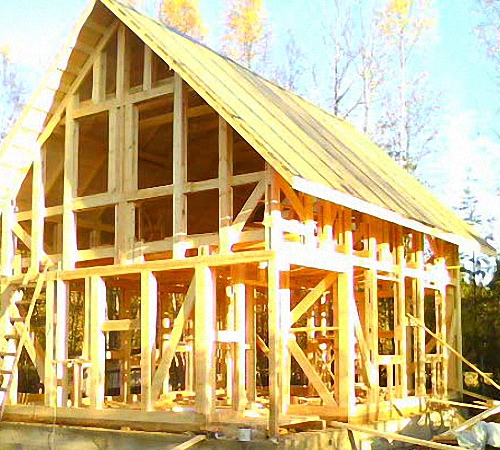

Строительство мансарды фото:

Далее следует процесс возведения стен в мансардном помещении. Стены изготавливаются в соотношении с проектом, разработанным заранее. Чаще всего, для возведения стен используют дерево или брус. Для утепления мансарды рекомендуется использовать минеральную вату или пенополистирол. Выбирая материал для внешней и внутренней отделки стен, старайтесь отдавать предпочтение материалам с высоким уровнем пожарной безопасности.

Следующий процесс - возведение кровли. В данном случае, расчет правильного угла наклона кровли очень важен. Так как слишком пологая кровля будет отрицательно сказываться на удобстве эксплуатации мансардного помещения. Учтите, что кровля должна быть качественно гидроизолирована, так как при наличии малейших утечек на ее поверхности, влага попадает в мансарду.

Кроме того, форма кровли должна быть максимально простой, наличие ломанных и фигурных элементов только усложнит процесс их возведения. Также немаловажным является вопрос утепления мансардного помещения. Для этих целей используют разного рода строительные материалы. Выбирая утеплитель для мансарды старайтесь отдавать предпочтение материалам которые не впитывают влагу, отличаются стойкостью к морозу, перепадам температуры и грызунам. Кроме того, теплоизоляционный материал не должен пропускать тепло из помещения.

Лучше всего остановиться на проведении внутренних теплоизоляционных работ. Для его формирования выполните ряд действий:

• установите отделку в виде гипсокартонного или фанерного основания;
• сформируйте слой пароизоляции, для этих целей используют специальные пленки;
• уложите теплоизоляционный материал - идеальное решение - минеральная вата;
• обеспечьте должную гидроизоляцию кровли с помощью специального рода мембран;
• уложите внешний отделочный кровельный материал.

Для возведения кровли также потребуется установить стропильную систему, монтировать обрешетку, шаг установки которой зависит от типа кровельного материала. После завершения установки кровли следует монтировать окна.

Для того, чтобы обеспечить качественное освещение в помещении следует установить в нем несколько окон, размер которых напрямую зависит от размера самой мансарды. Окно в потолке мансарды должно быть высококачественным. Оно должно отличаться стойкостью перед атмосферными осадками, ветром, перепадами температуры. Кроме того, с помощью оконных конструкций обеспечивается качественное проветривание мансарды.

Дальнейшие действия по строительству мансарды связаны с проведением внутренних отделочных работ, организацией отопления, оформлением и дизайном помещения. Четкое соблюдение всех рекомендаций по строительству мансарды поможет обеспечить длительную эксплуатацию данного помещения.

Технология строительства каркасной мансарды

Каркасная мансарда - отличное решение для любого дома, гаража и даже бани. Среди преимуществ мансард каркасного типа отметим:

• легкость конструкции, поэтому она не нагружает основное здание, отсутствует необходимость в дополнительном укреплении стен и основания;
• доступная стоимость мансарды - по сравнению с каменными ее вариантами;
• высокий уровень теплоизоляции и звукоизоляции;
• возможность сооружения мансарды практически любой формы и конфигурации;
• простота выполнения строительных работ, так как материалы для сооружения довольно легкие и для поднятия их на поверхность дома не потребуется специальная техника.

Сооружение каркасной мансарды позволяет получить готовое здание с отличными тепло- и звукоизоляционными показателями. Кроме того, кровля останется в полной сохранности, а полезная площадь помещения значительно увеличиться.

Более простой процесс - строительство мансарды на еще не возведенном здании. Возведение мансарды на уже готовом доме требует демонтажа старого кровельного перекрытия. Начинать работу следует с изучения характеристики почвы на участке и определения несущих способностей фундамента. Если фундамент не способен выдержать мансарду, то потребуется произвести ряд работ, направленных на его укрепление.

Далее следует осмотреть стены дома на их подверженность дополнительным нагрузкам. В таком случае, при необходимости необходимо укрепить стены. После этого, демонтируется старая кровля и укрепляется потолочное перекрытие.

Строительство деревянной мансарды состоит из таких этапов:

• изготовление каркасной системы;
• установку стен;
• выполнение утепления стен мансарды;
• монтажные работы, связанные с установкой кровли;
• отделка мансарды кровельными материалами и утепление кровли;
• внутренняя отделка мансарды.

Кроме того, строительство мансарды подразумевает монтаж оконных и дверных конструкций, изготовление и установку лестницы и т.д.

Для того, чтобы выполнить строительство мансарды из бруса следует подготовить обрезную доску, фанеру, саморезы и непосредственно сам брус. Каркасное сооружение должно быть по высоте удобным для передвижения среднестатистического человека. Оптимальное значение высоты мансарды составляет минимум два метра. Высота коньковой зоны должна составлять около 350 см.

Проще всего собрать каркас на земле, а затем поднять его на крышу. Верхний брус или каркасная рама будет выполнять роль пода в мансарде. Для фиксации каркасной конструкции на поверхности дома используют специальные плиты или фанеру. Таким образом удается получить специальную платформу. Узлы и качество крепления зависит от материала, из которого изготовлены стены мансарды. Для соединения бруса в верхней части конструкции используют саморезы. После изготовления каркасных стен следует теплоизолировать и гидроизолировать кровлю После этого, выполняется внешняя и внутренняя обшивка стен, монтируются окна и двери, проводятся внутренние отделочные работы.

Планируя мансарду следует тщательно проанализировать общее состояние основного здания. Мансарда может быть одним помещением или будет состоять из нескольких комнат. На этапе проектирования также следует учесть конструкцию и форму окон, а также место их расположения.

Мансарда должна быть сооружена из легких, но в тоже время прочных материалов. Так как материалы должны легко подниматься на кровлю и оказывать на основание здания минимальную нагрузку.

Самые оптимальные материалы для возведения мансарды - дерево или профиль из стали. Мансарда из камня или бетона будет нагружать основное здание. Материалы для отделки кровли также должны быть легкими, но в то же время прочными и надежными. Предпочтительно использовать для отделки кровли битумную черепицу или штучный металл. Для внутренней отделки стен и для их выравнивания рекомендуем использовать гипсокартон.

Так как мансарда находится выше основного здания, она в большей степени соприкасается с холодным воздухом. Поэтому, следует обеспечить должную теплоизоляцию данного помещения. Нагретый воздух в помещении не должен проникать через утеплитель. Кроме того, для того, чтобы в помещение не попадала влага, необходимо обеспечить его гидроизоляцию.

В соотношении с конструктивными особенностями мансарды, она состоит из системы стропил, которая устанавливается с соблюдением шага в шестьдесят сантиметров. Для заполнения промежутков между системой стропил, рекомендуется во внутрь их устанавливать теплоизоляционные материалы, такие как минеральная вата. Возможен вариант укладки утеплителя в один, два и даже три слоя. Для расчета суммарной толщины теплоизоляционного материала, следует учесть общий коэффициент тепловых потерь в помещении. Для защиты кровли изнутри помещения, следует установить пароизоляцию. Далее следует отделать кровлю с помощью гипсокартона, вагонки или отделочных панелей.

Не забудьте оставить вентиляционный зазор, основной функцией которого будет избавление от лишней влаги в подкровельном пространстве. Ширина данного зазора напрямую зависит от типа кровельного материала. С внешней стороны теплоизоляционного материала следует установить паропроницаемую ветровую защиту.

Отличным пароизоляционным материалом является пленка из полиэтилена, пергамин или рубероид. Изоляция укладывается с соблюдением нахлеста в 15 см. Для проклеивания швов используется строительный скотч. Учтите, что фольгированная гидроизоляция укладывается фольгированным покрытием во внутрь помещения. Таким образом, фольга будет отражать тепло, которое исходит из помещения.

Строительство мансарды видео:
