Стропильная система односкатной крыши. Технологические нюансы при сборке. Фермы из профильной трубы Односкатная кровля 6 на 9

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из , известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для . Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Односкатная стропильная система пришла к нам из США и Европы. Использующие ее жильцы отмечали надежность и дешевизну, поэтому популярность этого типа очень быстро распространялась. Несмотря на то, что для возведения одного ската требовалось незначительное количество древесины, на такое строительство мало кто решался. Дело в том, что большинство застройщиков считала такую систему слишком простой для жилых строений, а другая часть просто не умела ее возводить, чтобы доказать обратное. В данной статье я постараюсь объяснить вам как легко и быстро создавать такие системы и правильно подбирать шаг стропил односкатной крыши.

Основа расчетов

Несмотря на свою простоту, один скат должен отвечать всем правилам монтажа. Ведь если при этом допускать серьезные ошибки, то кровельное покрытие деформируется, что неизбежно повлечет за собой не только протечки, но и обрушение всей крыши.

Для достижения максимальной устойчивости кровельной системы необходимо обратить внимание на четыре составляющих:

1. Надежность крепления стропильных ног к опорному брусу и коньку;
2. Правильный подбор вспомогательных деталей для стропильной системы;
3. Прочные пиломатериалы и вспомогательные элементы;
4. Стропильный шаг.

Не стоит думать, что соблюдая всего четыре пункта вы добьетесь максимально устойчивой конструкции. Для этого вам придется использовать все известные методы и технологии.

Значения для расчетов

Нельзя выполнять расчеты не зная те или иные показатели, верно? Поэтому перед началом необходимо убедиться, что вы имеете четыре основных значения.

Параметры кровельного материала

Шаг стропильных ног

Наклон стропила

Помимо всех этих показателей главной задачей любого проекта является расчет максимально допустимой нагрузки на кровлю. В нее входят довольно много значений и вот список элементов, масса которых особенно важна при расчете:

• Стропильные ноги
• Обрешетка
• Кровельный пирог

Если вы далеки от строительной отрасли, то вам придется запомнить, что расчет максимальной нагрузки на крышу состоит из двух частей. В первой учитываются все используемые материалы, а во второй находится снеговая нагрузка вашего региона. Ее значение написано в специальном справочнике, который вы без проблем можете найти в сети.

Но даже на этом показатели будут не точные, ведь вы забыли про ветровую нагрузку и вес самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).

При разработке проекта строительной организацией они пользуются сложными формулами сопромата, поэтому если вы не хотите забивать этим голову, можно воспользоваться рекомендациями опытных людей.

Как вычислить необходимое расстояние между стропильными балками

Расстояние между стропилами односкатной крыши во многом зависит от предварительно рассчитанного максимально возможного шага. Для выявления данного значения вам потребуется иметь значение общей нагрузки, параметры крыши и данные о древесине стропильных ног.

Вычислить оптимальный шаг стропильной ноги можно по следующей методике:

1. В первую очередь необходимо найти полную длину крыши. Это значение должно включать в себя любые торцы и свесы;
2. Полученное значение делим на максимально допустимое расстояние между стропилами;
3. Ответ округляем в большую сторону. Это число будет указывать на количество пролетов;
4. Далее берем значение длины крыши и делим его на пролеты. Так вы найдете оптимальный шаг;
5. А чтобы найти количество стропильных ног необходимо к пролетам прибавить единицу.

Это правило работает для подавляющего большинства кровель, но есть и те, рассчитать которые подобным образом не получается. Если у вас именно такой случай, то придется обзавестись дополнительным стропилом на одном из торцов.

Стропильная система в зависимости от кровельного покрытия

Ни для кого не секрет, что чем большей массой обладает кровельное покрытие, тем большее количество стропильных ног необходимо устанавливать. Большинство производителей данного материала в инструкции к своему товару указывает оптимальное количество стропил и их размеры.

Не стоит слепо доверять данной инструкции, только если вы не проживаете на центральной полосе России, ведь они были написаны именно для этой территории. Перед разработкой чертежа необходимо внимательно изучить преобладающие ветра и начертить своеобразную розу, которая будет являться ориентиром для будущего строительства.

Стоит заметить, что в регионах страны, где выпадает большое количество атмосферных осадков в виде снега лучше всего создавать крутые крыши с уклоном ската в 35-45 градусов. Это обеспечит быстрый естественный сход снежного покрова с поверхности.

В большинстве случаев стропильная система частных домов создается из бревен, диаметр которых от 12 до 22 сантиметров, бруса или доски с показателями толщины от 40 до 100 и ширины от 150 до 220 миллиметров.

Система стропил под профнастил

Кровельный профнастил довольно легкий материал и в то же время обладает хорошими прочностными характеристиками. Поэтому в качестве стропильных ног можно использовать пиломатериалы небольшого сечения, но с частым шагом: 0,6 – 1,2 метра. Кровельный скат должен находиться под уклоном от 12 до 45 градусов.

Необходимое сечение можно подобрать исходя из расстояния пролета между опор. Если расстояние составляет порядка 3 метра, то сечением можно брать 40х150 миллиметров, при 4 метрах это значение увеличивается до 50х180 миллиметров, а при 6 метрах необходимо использовать пиломатериалы сечение которых 60х200 миллиметров.

Кстати, обрешетка в этом вопросе также играет немаловажную роль. В случае, когда стропильный шаг составляет приличное значение, придется использовать более широкие доски. Например, для шага в 0,6 метров понадобятся элементы с сечением 25х100 миллиметров, а для 1,2 метров – 40х100.

Обрешетка для профнастила устраивается разряженным методом , и шаг ее элементов должен составлять 50-80 сантиметров. Впрочем, эти значения могут выходить за рамки в связи с особенностями самого кровельного покрытия. Советы по устройству данных деталей вы также можете найти в инструкции, прилагаемой к приобретенному материалу.

Система стропил под керамическую черепицу

Керамическая черепица – уникальное кровельное покрытие. Она изготавливается из глины, что делает этот материал очень тяжелым. Проектируемые стропильные системы в обязательном порядке должны следовать следующим требованиям:

В кровельной сфере существует всего 3 разновидности обрешетки. Одну из них можно устраивать под углом 12-60 градусов, а две других под 20-45 градусов. В качестве элементов обрешетки для глиняной черепицы чаще всего можно увидеть брус с сечением 50х50 миллиметров.

Стропила для металлочерепицы

Благодаря тому, что металлические листы обладают значительно меньшей толщиной вам не придется устраивать серьезную стропильную систему. Поэтому можете смело следовать советом и рекомендациям производителей кровельного материала.

Стоит сказать пару слов о единственном нюансе, который позволит вам сэкономить немного пиломатериалов. Так вот, он заключается в том, что минимальный шаг обрешетки может быть увеличен до 1 метра. Это связано с размерами листового материала. Когда утраивается металлочерепица, то, как правило, она поддерживается обрешеткой лишь в нескольких местах, а при шаге стропил в 0,6 метров нельзя создать «экономную» обрешетку, поэтому приходится менять ее вместе со стропильной системой.

Стропильная конструкция под ондулин

На сегодняшний ондулин уступил место более современным покрытиям, но несмотря на это, застройщики, крыша домов которых была уложена асбестовым шифером стали присматривать данный материал, как выгодную альтернативу. Он выполнен на основе битума и стекловолокна, обладает малым весом и высоким качеством.

Стропильная система под ондулин должна соответствовать следующим параметрам:

• Наклон ската должен находиться в пределе от 5 до 45 градусов;
• При малом уклоне шаг стропильных ног должен быть минимальным: 0,6 метра, а при более крутой крыше это расстояние увеличивается до 0,9 метров;
• При пологой крыши, скажем до 10 градусов необходимо устраивать сплошную обрешетку. Для этого лучше всего использовать влагостойкую фанеру, ОСП плиты или обрезную доску с сечением 30х100 или брус 40х50 миллиметров.

Что касается сечения самих стропильных ног, то оно подбирается по тем же правилам, что и для профнастила.

Система стропил под волнистые асбестоцементные листы (шифер)

Удивительно, но кровельный материал под названием «шифер» знают все, ведь подавляющее большинство частных домов покрыто именно этим продуктом. За счет своей жесткости и составляющих, данный материал обладает довольно солидным весом, поэтому необходимо следовать рекомендациям по устройству стропильной системы, дабы она не разрушилась еще до начала эксплуатации.

• Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне ската менее 22 градусов, это приведет к протечкам. Если вы не сможете найти какие-либо рекомендации по монтажу асбестоцементных листов (что вряд ли), то вы всегда вправе воспользоваться инструкцией, прилагаемой к ондулину;
• Максимально возможный наклон стропил при шиферной кровле – менее 60 градусов;
• Оптимальный шаг стропильных ног лежит в диапазоне от 0,8 до 1,5 метра. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;
• Как правило, деревянная система под шифер требует несколько большего сечения ног, нежели при легкой кровле. В качестве примера можно привести ситуацию, когда шаг стропил составляет 1,2 метра. Для стропила придется брать брус с сечением 75х150 или 100х200;
• Что касается обрешетки, то ее элементы так же будут отличаться от шага стропильных ног. Если он составляет до 1,2 метра, то вполне пойдет брус 50х50 миллиметров, а при большем шаге – 60х60 миллиметров;
• Шаг бруса обрешетки должен подбираться так, дабы один лист поддерживали 3 элемента. Шифер должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг обрешетки в 80 сантиметров.

Наверно стоит напомнить о том, что асбест является вредным веществом , следовательно, при работе с материалом, в котором содержатся его частицы должна соблюдаться техника безопасности. Которая гласит, что рабочий должен иметь при себе средства индивидуальной защиты.

Стропильная система одного и двух скатов

В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.

Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.

Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.

Но не стоит заигрываться с расчетами, ведь это может привести к увеличению парусности и расходу пиломатериалов. Самым оптимальным уклоном скатов для двухскатной системы – 45 градусов.

Если вы решили возводить кровлю самостоятельно, то вам наверняка пригодятся некоторые советы, которые не только облегчат ваш труд, но и увеличат эксплуатационный период вашей крыши в целом.

• Рассчитать конструкцию правильно – задача не легкая, но даже если она выполнена верно, нарушить ее можно при неверном креплении. Поэтому монтируя стропильные ноги на свои места выполните работу со всей ответственностью. Для повышения навыков вы можете прочитать информацию в сети, либо пригласить на объект знающего человека;
• Шаг стропильных ног никак не должен влиять на теплоизоляцию. Стоит помнить, что плиты способны немного изменяться в своих размерах. Воспользуйтесь этим и впихните их максимально плотно. В строительном магазине существуют стандартные размеры плит утеплителя в 60, 80, 100 и 120 сантиметров;
• Для большинства крыш, уклон которых менее 45 градусов, есть необходимость включения веса рабочего в расчет. Что касается более острых кровель, то в этом нет необходимости, следовательно, можно уменьшить шаг стропильных ног на 20%;
• Воспользуйтесь современными технологиями и рассчитайте вашу крышу при помощи онлайн-калькуляторов. Все что вам нужно – это ввести точные параметры;
• Нормативные документы касательно ветровой и снеговой нагрузки вы можете найти в сети или у мастеров на стройке;
• Любая древесина, используемая в целях строительства должна быть максимально высушена. Это позволит избежать ее деформации в последующем.

Крыша здания – один из самых важных элементов всего здания. Если вы начнете экономит на кровельном пироге, то вскоре вам грозит дорогостоящий ремонт, который затронет не только данный участок, но и все здание в целом. Поэтому если вы хотите получить максимальный эксплуатационный период от вашего уюта, то не стоит использовать некачественные материалы.

• Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

  Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

  В чем преимущество односкатных типов крыш

  Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

  1

  Значительно меньший расход материалов:

  2 Простота монтажа. Всю работу можно выполнить одному человеку, ведь не нужно собирать стропильные пары, а тем более осуществлять подъем тяжелых деталей на место сборки стропильного каркаса. 3 Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение. 4 Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру. 5 Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей. 6 Возможность создания эксплуатируемой кровли.

  Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

  • Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет , с тщательным подбором сечения пиломатериалов.

  Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

  • Более высокие требования к гидроизоляции.
  • Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

  Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

  Проектирование односкатных крыш. Что учесть



  Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

  Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к , установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.



  • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
  • Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

  Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:



  • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
  • Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

  Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

  Выбор угла наклона ската



  От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

  Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

  Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.


  Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

  Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

  Сборка различных вариантов стропильных систем односкатной крыши

  Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

  Односкатная крыша гаража

  Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:




  • Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
  • Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
  • По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.



  • Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
  • По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
  • Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

1. Мауэрлат выноситься на требуемую длину за стены строения.
2. К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

• На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
• В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

• Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
• Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
• Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта - это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

1. Шифер и ондулин - минимум 6 градусов.
2. Керамическая или цементно-песчаная черепица - минимум 10 градусов.
3. Битумная черепица - минимум 12 градусов.
4. Металлочерепица - минимум 6 градусов.
5. Асбестоцементные плиты -минимум 27 градусов.
6. Медные, оцинкованные или цинк-титановые листы - минимум 17 градусов.
7. Профнастил - минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше - необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли - около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

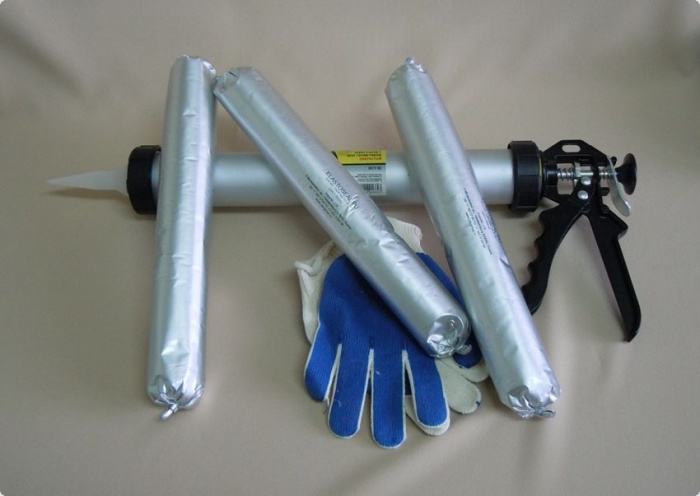

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

• брус 100×100 мм или 150×150 мм;
• гвозди;
• укладочные доски, толщиной как минимум 50 мм;
• теплоизоляционные и гидроизоляционные материалы;
• рулетка, степлер, строительный уровень;
• стамеска, топор, кровельный молоток;
• пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат - это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж - то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров - от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа - то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом - то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

Все что от вас требуется - взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

1. Степлером крепим гидроизоляцию.
2. Устанавливаем утеплитель.
3. Набиваем контробрешетку.
4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления - это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

• Навесы относят к категории наиболее простых сооружений, которые возводят на загородном или дачном участке. Их используют под самые разные цели: в качестве стоянки автомобилей, участка для складирования и множества других вариантов.

  Конструктивно навес крайне прост. Это

  • каркас, основным элементом которого являются фермы для навесов, отвечающие за стабильность и прочность конструкции;
  • покрытие. Его выполняют из шифера, поликарбоната, стекла или профлиста;
  • доборные элементы. Как правило, это элементы украшения, которые располагают внутри сооружения.

  Конструкция довольно проста, к тому же весит она немного, поэтому ее можно собрать своими руками сразу на участке.

  Однако чтобы получить практичный правильный навес, прежде всего нужно обеспечить его прочность и долгую эксплуатацию. Для этого следует знать, как рассчитать ферму для навеса, изготовить самостоятельно и сварить или купить готовые.

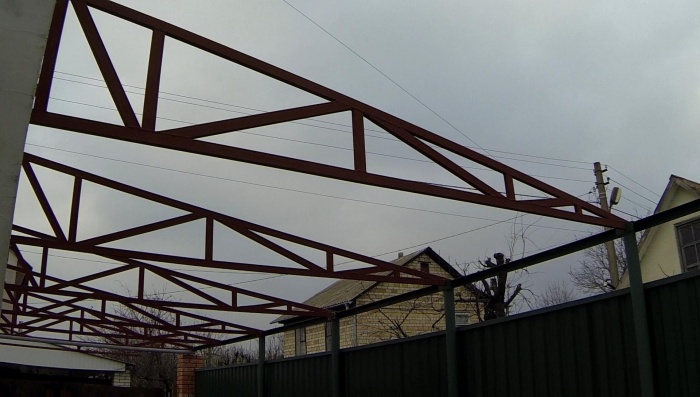

  Металлические фермы для навесов



  Эта конструкция состоит из двух поясов. Верхний пояс и нижний соединены через раскосы и вертикальные стойки. Она способна противостоять существенным нагрузкам. Одно такое изделие, весящее от 50–100 кг может заменить балки из металла большие по весу в три раза. При правильном расчете металлическая ферма в , швеллеров или не деформируется и не прогибается при воздействии нагрузок.

  Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет противостоять даже очень высоким воздействиям.

  Как выбрать материал и правильно варить их



  Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

  Подобное решение имеет ряд преимуществ:

  • Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
  • Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
  • Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.
  • Цена фермы для навесов относительно небольшая, поэтому купить их не составит особого труда.

  На заметку

  Металлический каркас прослужит значительно дольше, если защитить его от коррозии: обработать грунтовкой и покрасить.

  • На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

  Способы соединения профилей

  Как можно сварить навес

  Среди главных достоинств профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

  Безфасоночное сварное соединение обладает рядом достоинств:

  • существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
  • снижает трудозатраты и расходы на изготовление.
  • стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
  • полученный шов и присоединяемые детали получаются одинаково прочными.

  Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

  Крепление на болты

  Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

  К основным преимуществам такого вида соединения относят:

  • Простую сборку;
  • Отсутствие необходимости в дополнительном оборудовании;
  • Возможный демонтаж.

  Но при этом:

  • Увеличивается вес изделия.
  • Потребуются дополнительные крепежные детали.
  • Болтовые соединения менее прочные и надежные, нежели сварные.



  Как рассчитать металлическую ферму для навеса из профильной трубы



  Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

  При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

  На заметку

  Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.



  Проектные работы выполняют на основе следующих исходных:

  • Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
  • Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
  • Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, . Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильнорассчитать навес из поликарбоната.

  Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

  • определяют величину пролета, соответствующую техзаданию;
  • чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
  • производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

  На заметку

  Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

  Как сделать ферму из поликарбоната



  Первым этапом изготовления своими руками ферм из профильной трубы для навеса является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме этого желательно подготовить дополнительный чертеж конструктивно сложных деталей.

  Как видите, до того, как самому изготовить фермы, необходимо хорошо подготовиться. Отметим еще раз, что в то время как при выборе формы изделия руководствуются эстетическими соображениями, то для определения конструктивного типа и количества составляющих элементов требуется расчетный путь. При проверке на прочность металлической конструкции обязательно нужно учесть также данные об атмосферных нагрузках в данном регионе.

  Дуга считается предельно упрощенной вариацией фермы. Это – одна профилированная труба, имеющая круглое либо квадратное сечение.

  Очевидно, что это не только самое простое решение, оно и обходится дешевле. Тем не менее дуги для навеса из поликарбоната имеют определенные недостатки. В частности это касается их надежности.



  арочные навесы фото

  Проанализируем, каким образом распределяется нагрузка в каждом из этих вариантов. Конструкция фермы обеспечивает равномерное распределение нагрузки, то есть сила, воздействующая на опоры, будет направлена, можно сказать, строго вниз. Это значит, что опорные столбы отлично противостоят усилиям на сжатие, то есть могут выдержать дополнительное давление снежного покрова.

  Дуги такой жесткостью не обладают и не способны распределять нагрузку. Чтобы компенсировать такого рода воздействие, они начинают разгибаться. В результате возникает сила, возложенная на опоры в верхней части. Если учесть, что она приложена к центру и направлена горизонтально, то малейшая ошибка в расчете основания столбов, по меньшей мере, вызовет их необратимую деформацию.

  Пример расчета металлической фермы из профильной трубы

  Расчет такого изделия предполагает:

  • определение точной высоты (Н) и длины (L) металлической конструкции. Последняя величина в точности должна соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что же касается высоты, то она зависит от спроектированного угла и особенностей контура.

  В треугольных металлоконструкциях высота составляет 1/5 или ¼ часть длины, для остальных типов с прямолинейными поясами, к примеру, параллельными или полигональными – 1/8 часть.

  • Угол раскосов решетки колеблется в пределах 35–50°. В среднем он составляет 45°.
  • Важно определить оптимальное расстояние от одного узла до другого. Обычно искомый промежуток совпадает с шириной панели. Для конструкций, длина пролета в которых больше 30 м, необходимо дополнительно рассчитать строительный подъем. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.



  В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

  В конструкции используется профиль 3 на 3 см, стенки которого имеют толщину в 1,2 мм.

  Нижний пояс изделия имеет длину 3,1 м, а верхний – 3,90 м. Между ними устанавливают вертикальные стойки, выполненные из такой же профильной трубы. Самая большая из них имеет высоту 0,60 м. Остальные вырезают по степени убывания. Можно ограничиться тремя стойками, расположив их от начала высокого ската.



  Участки, которые образуются при этом, усиливают, установив раскосые перемычки. Последние изготовлены из более тонкого профиля. К примеру, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения поясов стойки не нужны. На одном изделии можно ограничиться семью раскосами.

  На 6 м длины навеса используют пять подобных конструкций. Их укладывают с шагом в 1,5 м, соединяя дополнительными перемычками поперечного расположения, выполненными из профиля сечением 20 на 20 мм. Их фиксируют к верхнему поясу, расположим с шагом 0,5 м. Панели поликарбоната крепят непосредственно к этим перемычкам.

  Расчет арочной фермы



  Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возложенная на них нагрузка распределится равномерно, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

  Рассмотрим подробнее, как создать арочный каркас для навеса с пролетом в 6 м (L). Расстояние между арками примем в 1,05 м. При высоте изделия в 1,5 метра архитектурная конструкция будет смотреться эстетично и сможет противостоять высоким нагрузкам.

  При расчете длины профиля (mн) в нижнем поясе пользуются следующей формулой длины сектора: π R α:180, где значения параметров для данного примера в соответствии с чертежом равны соответственно: R= 410 см, α÷160°.



  После подстановки имеем:

  3,14 410 160:180 = 758 (см).

  Узлы конструкции следует расположить на нижнем поясе на расстоянии 0,55 м (с округлением) друг от друга. Положение крайних рассчитывают индивидуально.

  В случаях когда длина пролета меньше 6 м, сваривание сложных металлоконструкций часто заменяют на одинарную либо двойную балку, согнув металлический профиль под заданным радиусом. Хотя при этом необходимости в расчете арочного каркаса нет, однако правильный подбор профилированной трубы по-прежнему остается актуальным. Ведь от ее сечения зависит прочность готовой конструкции.

  Расчет арочной фермы из профильной трубы онлайн

  Как рассчитать длину дуги для навеса под поликарбонат

  Длину дуги арки можно определить по формуле Гюйгенса. На дуге отмечают середину, обозначив ее точкой М, которая находится на перпендикуляре СМ, проведенном к хорде АВ, через ее середину С. Затем нужно измерить хорды АВ и АМ.

  Длина дуги определяется по формуле Гюйгенса: p = 2l x 1/3 x (2l – L), где l – хорда АМ, L – хорда АВ)

  Относительная погрешность формулы равна 0,5%, если дуга АВ содержит 60 град, а при уменьшении угловой меры погрешность значительно падает. Для дуги в 45 град. она составляет всего 0,02%.
