Технология фальцевой кровли. Фальцевая крыша - хорошо забытое старое. Технология монтажа фальцевой кровли

CLASSICA и ELEGANT крепится непосредственно к обрешётке самонарезающими винтами через скрываемую при монтаже отгибку; между собой панели крепятся на самозащёлкивающийся фальц. Наличие рёбер увеличивает жёсткость панели при монтаже и транспортировке и уменьшает уровень шума от внешних воздействий в процессе эксплуатации кровли.

PRAGMATIC крепится к обрешётке при помощи кляммеров "PRAGMATIC" (рис. 14), между собой панели крепятся на самозащёлкивающийся фальц. Кровельные панели с г-образным фальцем крепятся к обрешётке при помощи кляммеров "STANDART" (рис. 15); между собой соединяются двойным стоячим фальцем при помощи ручного или механизированного инструмента.

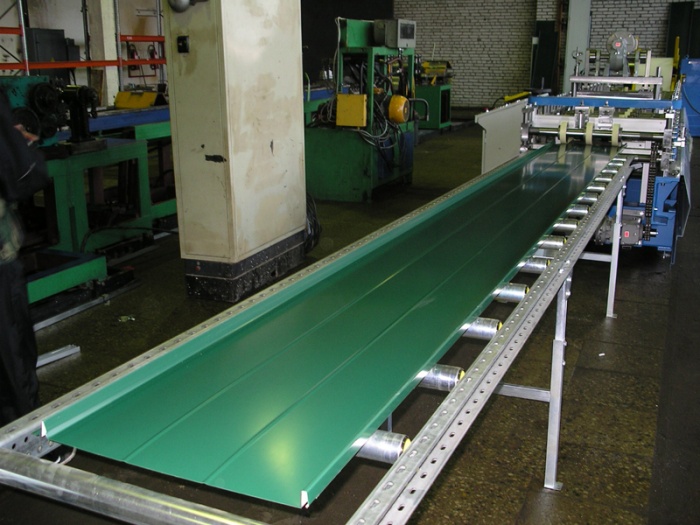

Фальцевые панели изготавливаются на Заводе фасада и кровли «ИНСИ» по предварительно заявленным длинам, которые определяются в результате тщательных обмеров скатов крыши (основной размер: от карниза до конька).

2. Комплектующие

3. Обрешётка для фальцевой кровли

Монтаж фальцевой кровли производится по разреженной или сплошной обрешётке. Для предотвращения провиса стальных листов очень важно при монтаже соблюсти необходимый расчётный шаг обрешётки. В качестве обрешётки могут использоваться: металлический оцинкованный профиль ПШ-28 производства ЗАО «ИНСИ», деревянный брус 50x50, доска 32x100, которые крепятся снизу вверх (от карниза к коньку). От правильного устройства обрешетки в большой степени зависит долговечность кровли, потому что даже небольшой прогиб листов ослабляет плотность ее фальцев.

Для фальцевых панелей с самозащёлкивающимся фальцем рекомендуется использовать металлическую обрешётку. Если используется в качестве обрешетки деревянные доски или бруски необходимо следовать указаниям пункта 7.3 СП 17.133330.2011. КРОВЛИ.

При использовании металлической обрешетки и разряженной деревянной обрешетке, до её монтажа по стропилам рекомендуется уложить антиконденсатную пленку. В случае использования сплошной деревянной обрешетки или другим сплошным основаниям (настилам), рекомендуется непосредственно по настилу уложить специальную структурную пародиффузионную пленку. Данная пленка позволяет обеспечить:

• устройство постоянного вентиляционного канала для отвода конденсированной влаги, образовывающейся на внутренней стороне металлической кровли;
• предотвращение коррозии металла и гниения дерева;
• снижение шума от дождя и града.

В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешётки, что придает дополнительную жёсткость панелям. В районе ендов шаг профилей обрешетки не более 200мм. В районе установки снегозадержателей необходимо установить друг за другом два профиля шляпных.

Для фальцевых панелей Standart при уклонах кровли 3-20° рекомендуется использовать деревянную обрешетку. По карнизу, по всему периметру следует выполнять в виде сплошного дощатого настила шириной не менее 700 мм. В разжелобках и ендовах обрешетку следует выполнять в виде сплошного дощатого настила шириной до 700 мм на каждом скате. Также рекомендуется применение сплошной обрешетки при сложной конфигурации крыши. В районе поперечного стыка фальцевых панелей должна укладываться доска шириной не менее 120мм. На ней формируют стык панелей при помощи лежачего фальца.

Обрешетка под кровлю должна быть ровной, без выступов и углублений; конек и ребра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой. Деревянная обрешетка изготавливается из сосны, ели, пихты и осины. Влажность древесины не должна быть выше 12%. Чтобы предохранить древесину обрешетки кровли от загнивания и продлить срок ее службы, древесину пропитывают антисептиками, обмазывают или красят. Увеличивается срок службы древесины и если она в сухом состоянии покрывается олифой. Требования к деревянной обрешетке и ее монтажу перечислены в СП 17.133330.2011. По обрешетке уложить специальную структурную пародиффузионную пленку.

В конструкции утепленной кровли, для обеспечения вентиляции под кровельного пространства, необходимо применять контробрешетку, под которую крепится гидро-ветрозащитная мембрана, и лишь за тем обрешетка.

4. Монтаж кровли из панелей STANDART

Варианты стыковки панелей по длине, устройства карнизов, конька, отделки дымовых труб, вент шахт для кровель из фальцевых панелей Standart при различных уклонах рекомендуется принимать согласно СП 17.133330.2011. При минимальных уклонах 3°-10° необходимо применить герметизацию фальцевой кровли уплотнительной лентой Абрис С-ЛБ. Максимальная длина ската, при креплении фальцевой кровли неподвижными клямерами, должна быть не более 6 метров. При большей длине необходимо использовать «скользящие» клямеры. Месторасположения «скользящих» и неподвижных клямеров по длине панели принимать согласно СП 17.133330. 2011, приложение С.

Если с кровли предусмотрено устройство организованного водостока, то до монтажа кровельного настила необходимо закрепить держатели водосточного желоба. Они крепятся с шагом не более 750мм к стропилам или нижней планке обрешетки (см. монтаж водосточной системы).

Затем вдоль нижнего края ската крепится карниз. Крепление осуществляется самосверлящими оцинкованными винтами с плоской головкой (рис. 16)

5.2 Монтаж ендовы фальцевой крыши

На следующем этапе проводят монтаж элементов ендов. При монтаже используется только нижняя ендова. Крепление осуществляют самосверлящими оцинкованными винтами с плоской головкой, по краю ендовы, ближе к загибам. Стык ендов осуществляется с нахлестом не менее 200мм, верхние элементы должны заводиться на нижние элементы. Край ендовы фальцевой кровли выводится на карниз (рис. 17). На рис.18 изображен вариант крепления панелей к ендове. На расстоянии 100 мм от внутреннего сгиба ендовы наносится герметик для фальцевой кровли. На него укладываются фальцевые листы и притягиваются к ендове кровельными окрашенными в цвет кровли саморезами.

Перед началом монтажа фальцевых панелей своими руками необходимо выполнить контрольный обмер скатов с установлением плоскостности и перпендикулярности по отношению к линиям конька и карнизов. Диагонали прямоугольных скатов должны быть равны. Укладку фальцевой кровли можно вести как слева направо, так и справа налево, строго соблюдая направление: нижним замком в сторону последующего монтажа. Поэтому при подъёме панелей необходимо развернуть их с учетом направления монтажа. Для монтажа фальцевых панелей используются саморезы 4,8x22 с прессшайбой, а для комплектующих элементов и в местах нахлёста панелей по длине - 4,8x20 (для металлической обрешётки фальцевой кровли) или 4,8x35 мм (для деревянной обрешётки) с уплотнительной прокладкой. Крепление листов производится в каждую линию обрешётки. Каждая последующая панель выравнивается по скату, накладывается на предыдущую, защелкивается и после этого крепится к обрешетке. По карнизу и коньку фальцевые край панели закрепить саморезами 4,8х20 (4,8х35 для деревянной обрешетки) окрашенными с уплотнительной прокладкой, по два самореза на крепление. (рис. 19).

При устройстве продольных стыков листы монтируются снизу вверх. При длине ската более 6 м рекомендуется выполнять его составным из-за неудобства транспортировки и монтажа листов. Листы фальцевой кровли укладываются с нахлёстом по длине 200 мм. Смежные стыки должны располагаться не менее, чем в 400 мм друг от друга. Таким образом, плоскость кровли с длинным скатом обычно состоит из двух типоразмеров панелей "а" и "б". При этом длина панелей 1 и 2 отличается на величину разноса стыков (рис. 20).

При монтаже составного ската операции выполняют в следующей последовательности (рис. 21):

1) подрезать нижнюю часть "замка" с внешней стороны на панели 1 (рис. 22); 2) панель 1 закрепить саморезами к обрешётке; 3) панель 2 наложить на панель 1 с перехлёстом не менее 200 мм и закрепить саморезами к обрешётке; 4) подрезать нижнюю часть "замка" панели 3 (аналогично п. 1); 5) выполнить замковое соединение панели 3 с панелями 1 и 2; 6) закрепить панель 3 саморезами к обрешётке; 7) панель 4 накладывается на панель 3 с перехлёстом 200 мм и соединяется в "замок" с панелями 2 и 3; 8) закрепить панель 4 саморезами к обрешётке. Далее повторять операции с 1 по 8 пункты.

5.4 Фронтон

Фронтон-45 крепится таким образом, чтобы накрыть верхний фальц. Крепление фронтона производится в нижнюю отгибку (рис. 23). В случае, если производилась резка листа, необходимо край этого листа подогнуть вверх на 20-25 мм (рис. 23). Крепление фронтона осуществляется кровельными саморезами с уплотнительной прокладкой.

5.5 Конек

Конёк устанавливается на верхней грани скатов на готовый кровельный настил. Верхняя часть фальцевых картин подгибается вверх на 25 мм. Конёк может быть фасонный (полукруглый) или плоский. При монтаже холодной кровли с уклоном 25° и более крепление конька осуществляется кровельными саморезами в верхнюю грань фальцевого замка (рис. 24).

5.6 Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на фальцевые панели (у панелей по краю примыкания к стене выполняется отгибка вверх на 25 мм) и крепится к стене (рис. 25).

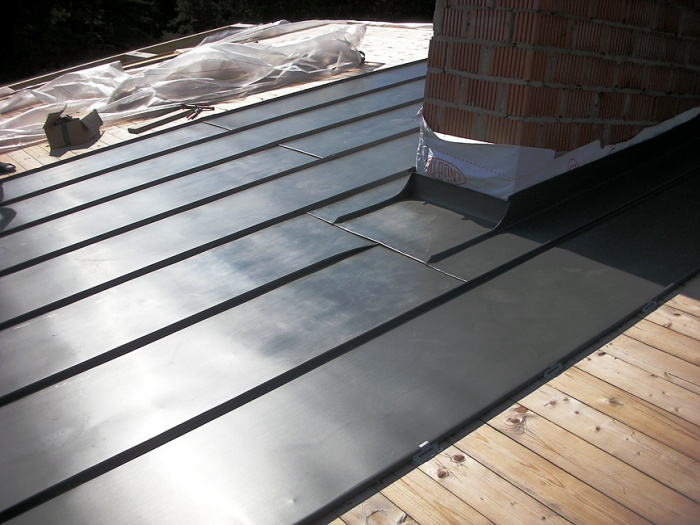

Выступающие из кровли кирпичные прямоугольные трубы обрамляются пристенным профилем согласно рис. 27-32. Количество профиля равно периметру проёма в плоскости кровли плюс 2 метра.

шаг 1 - Установка нижнего фартука трубы (рис. 26)

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки ("болгарки") делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли. При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце - элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм. После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 - Монтаж нижнего листа от трубы до карниза (рис. 26)

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина - не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа завести под нижний элемент фартука, а другой вывести сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон сделать отгибки с помощью ручного инструмента.

шаг 3 - Укладка фальцевых панелей (рис. 27)

Уложить фальцевые панели снизу и с боков трубы, предварительно в местах примыкания выполнить отгибку вверх на 25 мм.

шаг 4 - Установка пристенного профиля по низу трубы (рис. 28)

Установить пристенный профиль к нижней грани трубы, предваритель¬но подогнав его по ширине трубы, согласно рисунку. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы. Профиль крепится к трубе с помощью дюбелей с обязательной обработкой герметиком.

шаг 5 - Установка фальцевой кровли на боковые грани трубы (рис. 29)

шаг 6 - Установка на верхнюю грань трубы (рис. 301)

Установить пристенный спецпрофиль на верхнюю грань трубы. Выступающие вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбелями.

шаг 7 - Установка фальцевой панели сверху трубы (рис. 31)

Установить верхнюю фальцевую панель поверх пристенных профилей и боковых фальцевых панелей. Оставить зазор не менее 100 мм между нижним краем панели и трубой. Нижний край стоячего фальца (50 мм) обработать герметиком для фальцевой кровли.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50x50 (рис. 33)

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

Количество водосточных труб определяется из норматива - не более 52 кв.м для трубы диаметром 100 мм площади кровли на одну водосточную трубу. Обычно число водосточных труб выбирается из эстетических соображений. Следует избегать устройства водосточной системы на северной стороне зданий в целях предотвращения её промерзания зимой.

В случае угрозы промерзания водосточной системы можно использовать системы подогрева желобов и труб.

Держатели желобов монтируются на расстоянии 0,75 м друг от друга, держатели трубы - не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух).

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 5%.

шаг 1 - Установка держателей желоба

Монтаж водосливной системы начинается с установки держателей желоба. Общую длину желоба разделить на равные отрезки, как отмечалось ранее (но не более 900 мм).

шаг 2 - Разметка под держатели желоба

Согласно полученному результату, отметить на нижней обрешётке места установки держателей желоба.

шаг 3 - Загибка держателей желоба

Пронумеровать держатели от верхней отметки до водосточной воронки. Определив для себя нужный уклон (до 5%), отметить на каждом держателе место загиба. При этом место загиба держателя должно быть ниже проектного положения на 2,0 - 2,5 см относительно линии уклона кровли (рис. 36).

шаг 4 - Крепление держателей желоба

Выравнивая место загиба с краем обрешётки, прикрепить держатели желоба самосверлящими оцинкованными винтами 4,8x22 с плоской головкой, по 3 шт. на крепление. При использовании в качестве обрешётки брусков 50x50 для надёжного крепления держателей необходимо установить сдвоенный брус.

шаг 5 - Создание уклона

Подогнать два пристенных профиля по размерам боковых граней трубы. Установка профилей - по аналогии с установкой нижнего профиля. К фальцевым панелям пристенный профиль крепить на герметик с помощью кровельных саморезов с уплотнительной прокладкой.

шаг 6 - Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 38) Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморез¬ыми винтами 4,2x16 (рис. 38).

шаг 7 - Установка заглушек желоба

По торцам установить заглушки желоба (рис. 39).

шаг 8 - Установка желоба

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя (рис. 39).

шаг 9 - Соединение желобов

На месте стыка желобов установить соединительный элемент желоба (рис. 40 и 41).

шаг 10 - Монтаж углового колена

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 42).

шаг 11 - Монтаж трубы

Крепление трубы к стене выполняется с помощью держателей трубы. Труба вымеряется, при необходимости наращивается в месте установки держателя трубы, фиксируется замком (рис. 43).

шаг 12 - Монтаж сливного колена

Сливное колено завершает водосточную трубу, служит для отвода воды от фундамента здания; должно располагаться на расстоянии 300 мм от отмостки здания (рис. 44).

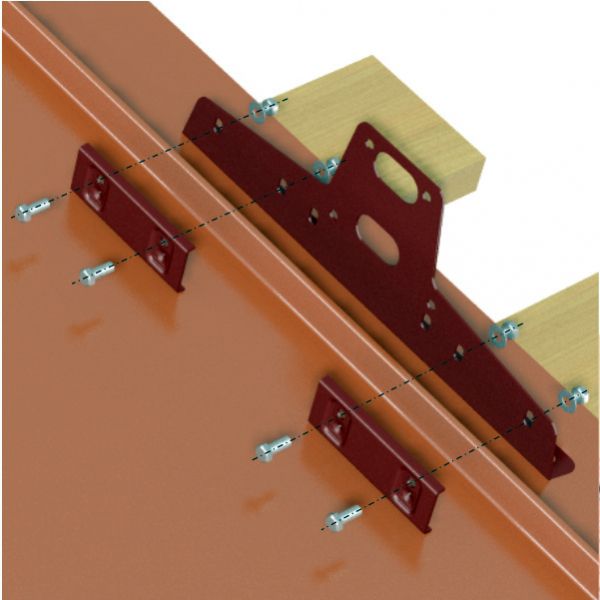

7. Снегодержатель и ограждение фальцевой кровли

Для безопасного передвижения по кровле на уровне карниза, начиная со второй линии обрешётки, устанавливаются ограждения кровли.

Ограждение изготовляется в зависимости от уклона кровли и её вида. Крепление ограждения фальцевой кровли производится к обрешёточному профилю через фальцевую панель и уплотнительную резиновую прокладку в месте прогиба волны самосверлящими оцинкованными болтами 5,5x25 мм для металлической обрешётки и 5,5x60 мм для деревянной обрешётки. Крепить кровельное ограждение к одной фальцевой картине запрещается. Между собой секции ограждения крепятся на болтовые соединения (рис. 45).

Для предотвращения схода больших масс снега устанавливаются снегозадержатели. Конструкция снегозадержателя состоит из кронштейнов и труб. Кронштейны устанавливаются в прогиб волны и крепятся через металлочерепицу и резиновую уплотнительную прокладку к обрешетке крыши. В местах установки для крепления кронштейна заранее монтируется дополнительный обрешеточный профиль на расстоянии 120мм. Снегозадержатели устанавливаются выше кровельного ограждения. При отсутствии кровельного ограждения снегозадержатели устанавливают не ниже третьего ряда обрешётки. При длине ската более 10метров рекомендуется устанавливать два ряда снегозадержателей. В районах с большим количеством снеговых осадков предусматривается установка тяги кронштейна. Тяга снегозадержателя крепится одним концом к кронштейну другим к обрешоточному профилю через уплотнительную прокладку и лист металоочерепицы. Рекомендации по подбору количества кронштейнов, марки крепёжного элемента в зависимости от конструкции фальцевой кровли и снегового района строительства можно получить из программы, задав все необходимые параметры. Крепить кронштейн снегозадер¬жания к одному листу запрещается.

8. Аксессуары

В качестве аксессуаров на кровле устанавливаются флюгеры, декоративные шпили, дымники. Установка всех аксессуаров производится в соответствии с нормами СНиП.

Для устройства выходов из кровли антенн, мачт и вентиляционных труб круглого сечения диаметром до 330 мм (с температурой наружной поверхности до 130)° используются кровельные уплотнители Master Flash.

9. Обработка деревянных конструкций

Деревянные конструкции, используемые при устройстве фальцевой кровли, нуждаются в антисептической и антипиреновой (противопожарной) обработке. Обработка может проводиться как до сборки конструкций (обработка отдельных досок и брусков), так и после (обработка стропил и обрешетки). Обработка проводится различными методами (погружение в емкость с раствором, нанесение кистью, нанесение распылителем).

10. Инструменты для монтажа фальцевой кровли

1. Шуруповёрт с шестигранной насадкой 8 мм.
2. Электрические высечные ножницы или ниблер.
3. Ручные кровельные ножницы.
4. Киянки (деревянные, каучуковые).
5. Ножовка, лобзик, молоток (используются при устройстве стропил и обрешётки).
6. Углошлифовальная машина ("болгарка"), перфоратор, дрель, пистолет для выпрессовки герметика (используется при установке пристенного профиля).
7. Уровень, нивелир, отвес, измерительные инструменты и приспособления.

11. Внимание

Резка фальцевых панелей и комплектующих отрезными и углошлифовальными машинками ("болгарками") допускается только при условии защиты необрабатываемых участков от вылетающих опилок и последующей анти¬коррозионной окраски мест среза.

Использование в качестве подконьковых или ендовных уплотнителей монтажной пены категорически запрещается!

Все изделия, производимые заводом фасада и кровли "ИНСИ", разработаны для применения на скатных кровлях согласно настоящей инструкции по монтажу. Завод "ИНСИ" не несет ответственности за убытки или потери, которые могут возникнуть при использовании изделий "ИНСИ" для выполнения несвойственных им функций.

Отличительным кровельным материалом среди традиционных, можно назвать фальцевую кровлю. Это покрытие из металла довольно долговечное и надежное, а выглядит не так, как металлочерепица, шифер или рубероид. Ее внешний вид привлекает к себе внимание. Но надежность и внешний вид не единственные вещи, благодаря которым такой вид крыши становится популярным. О достоинствах крыши мы поговорим позже. А вот название фальцевая кровля получила за счет шва, которым друг с другом скрепляются листы металла. Такое соединение прочное, надежное и герметичное.

Давайте узнаем, как устроена фальцевая крыша, чем она отличается от других и как выполнить ее монтаж. Кроме того, мы выясним, как сделать ремонт фальцевой кровли.

Плюсы и минусы фальцевой кровли

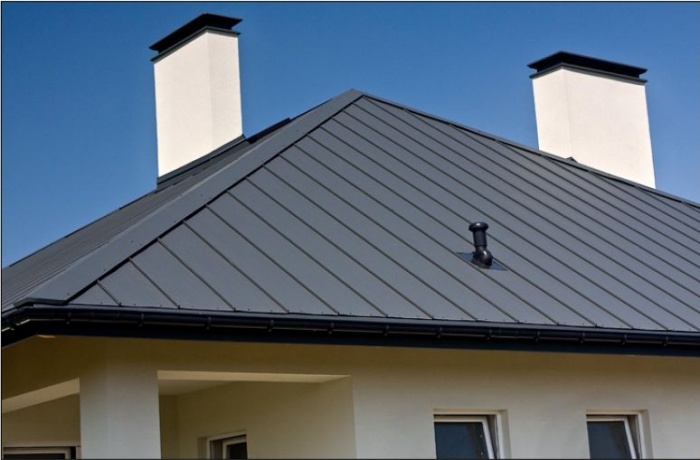

Фальцевая кровля - это покрытие, сделанное из листов металла, которые соединяются фальцевым швом. Впервые на территории России о ней услышали больше 100 лет назад. Она довольно быстро набирала популярность. Был создан станок для фальцевой кровли, который делал шов на листах.

А самым доступным метод стал тогда, когда изобрели инструмент для фальцевой кровли, которым закатывали шов. Ведь раньше все делали вручную. Каковы преимущества такой крыши?

1. Долговечность и прочность покрытия.
2. Соотношение цена-качество.
3. Небольшой вес.
4. Экономный расход материала.
5. Огромное количество цветовой гаммы.
6. За счет гладкой поверхности на кровле нет скоплений снега и дождя.
7. Покрытие герметично, без швов снаружи. Вода под крышу не попадет никак.

Но наряду с достоинствами, есть и свои недостатки:

1. Так как это металл, то он шумный. Чтобы не слышать шум дождя на крыше, потребуется небольшая шумоизоляция.
2. Непростой монтаж и необходимость иметь специальный инструмент.
3. В обязательном порядке устройство громоотвода, так как крыша накапливает электрический заряд.

В основном, фальцевую крышу ценят не за ее красоту, а за надежность и герметичность. Так как снаружи покрытия нет никаких швов. Листы, или как их еще называют - картины, крепятся к обрешетке кляммерами, а швы закатываются рамкой. В зависимости от шва, разделяют несколько видов фальцевой кровли.

Виды покрытия

Устройство фальцевой кровли выполняется 4 разными способами:

1. Одинарный лежачий.
2. Одинарный стоячий.
3. Двойной лежачий.
4. Двойной стоячий.

Последний из них считается самым надежным и долговечным. Все дело в том, что шов тогда самый защищенный, а крыша будет практически монолитной. Ей не страшны внешние воздействия. Для сложных конструкций используют два вида швов. Для поперечных швов (горизонтальных) - лежачие, а для продольных (вертикальных) - стоячие.

Кроме того, разным может быть материал, из которого делают картины:

Если вы уже определились, из какого материала будете делать свою крышу, давайте рассмотрим, как происходит монтаж фальцевой кровли.

Делаем фальцевую крышу

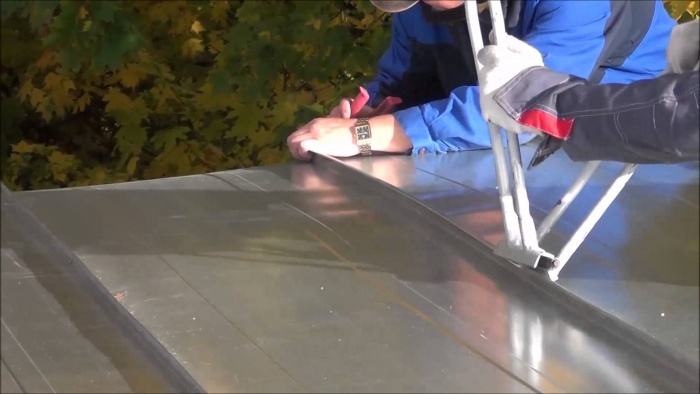

Инструкция по устройству кровли не слишком сложна. В основном тяжело выполнить подготовительные работы. Вам нужно заранее позаботиться обо всех нужных инструментах и материалах. Картины можно купить уже готовые, а можно гнуть на станке. Лучше, если картина будет такого же размера, как и скат крыши, тогда монтаж будет легче. Кроме того понадобятся кляммеры для крепления, и рама для закатки шва. Если схематически и пошагово, то сделать крышу можно так:

Обратите внимание! Не забудьте заранее сделать отверстия под дымоход или вентиляционную трубу, защитив их эластичной проходкой.

Чтобы понять, как выполнять работу, предлагаем вам дополнительно посмотреть видео:

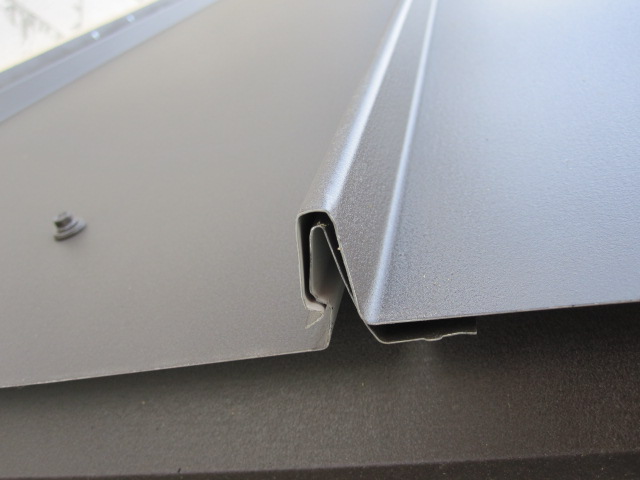

Самозащелкивающаяся фальцевая кровля

Задача устройства фальцевой кровли для чайников была упрощена, когда изготовили самозащелкивающийся лист. И действительно, такой способ удобный, надежный и простой. Даже новичок сможет сделать все правильно. Все дело в том, что для образования фальцевого шва не потребуются особые навыки и инструменты. Их структура довольно проста.

Как выполняется монтаж? Тут все схоже с технологией, которую мы рассматривали. Листы укладываются на обрешетку.

Совет! Самое главное - правильно установить первый лист.

Далее он фиксируется кляммерами и к нему подсоединяют другой лист. И вот тут-то вступает в ход самозащелкивающийся механизм. Листы просто сцепляются друг с другом без особой техники. Удобные замки схватываются, и образуется шов. Работа нетрудная и выполняется значительно быстрее, чем традиционный вариант.

В комплект поставки входят такие элементы:

• самозащелкивающиеся кровельные картины;
• нижние и внутренние ендовы;
• боковые фронтоны от дождя;
• профили и фартуки;
• кляммеры и саморезы.

Если вы сомневаетесь, сможете ли сделать традиционный фальц, вы всегда можете прибегнуть к новым технологиям, которые упростят вам работу.

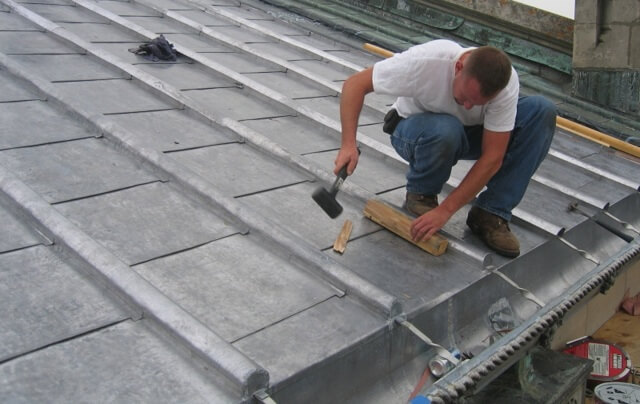

Ремонт фальцевой крыши

Понятно, что какой бы вид крыши вы не сделали, во время эксплуатации его придется ремонтировать. Если при работе с фальцевой кровлей вы придерживались технологии, соблюдали все правила и выбирали качественные материалы, то делать ремонт фальцевой кровли вам придется не скоро. Когда же все-таки определенный участок был поврежден, нужно выполнить замену картин.

В том случае, когда кровля сделана из цинка или алюминия, можно использовать обычную заплатку. Лужение и пайка для цинка не проблема. Если это алюминий, то заплатка должна быть на 7-8 см шире участка. Она закрепляется саморезами. Для герметизации стыки нужно смазать кровельным клеем два раза с высыханием.

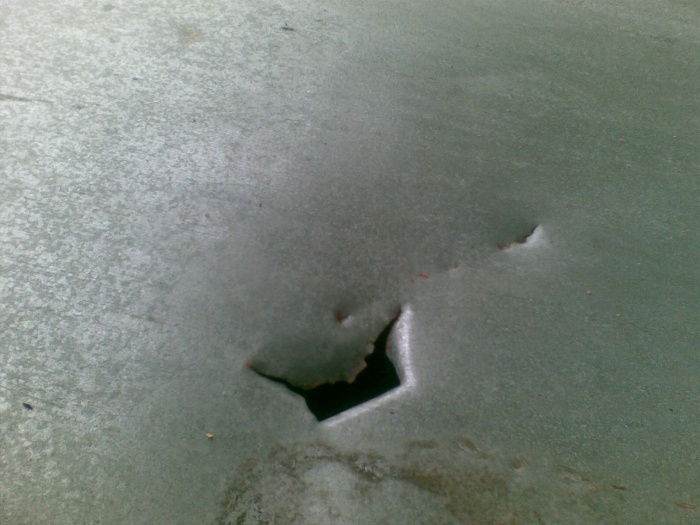

В большинстве случаев ремонт приходится делать из-за протечек. Они возникают спустя много лет пользования. Причины следующие:

• механическое повреждение или коррозия на листе;
• провисание картины за счет большого обрешеточного шага;
• потеря герметичности шва;
• изменение геометрии помещения.

Чтобы выявить причину вам нужно обследовать чердак. Когда вы выявите, что протекает на стыках, нужно дополнительно прокатать швы, после чего обработать их герметиком. Если же протечка у дымохода или в местах с фартуком, требуется демонтировать все и поставить заново. При этом нужно пользоваться качественным герметиком. В копеечку влетит ремонт, при котором прогнила стропильная система. Заменить ее практически нереально, поэтому придется демонтировать крышу и делать ее заново. Чтобы избежать этого, нужно сразу ликвидировать любые протечки и дополнительно обрабатывать дерево антисептиком.

Подведем итоги

Таким образом, вы узнали, как можно сделать хорошую и надежную фальцевую крышу. Она способна прослужить вам многие годы. Если вы все сделали правильно, то ваша фальцевая кровля будет как на фото, предоставленном ниже.

Следуя всем советам, вы сможете справиться с задачей.

Перед тем, как изучить информацию относительного того, как грамотно провести укладку и обустройство фальцевой кровли, стоит ознакомиться с основными терминами подобной конструкции.

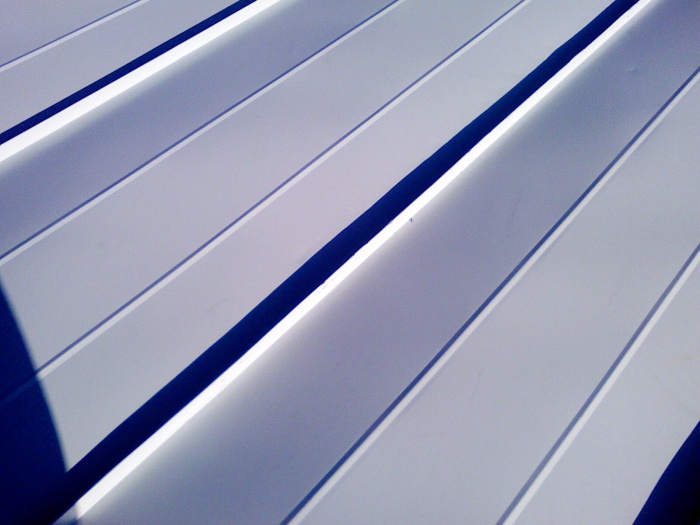

Фальцевая кровля – это особое современное покрытие, где соединение по соседству расположенных конструкционных деталей производится посредством специальных фальцев.

Картина – это один из элементов современного кровельного покрытия , предварительно у которого все края и кромки подготовлены к обустройству фальцевого соединения.

Среди основных достоинств кровли можно отметить возможность долговременного использования покрытия , основанного на наличии современного антикоррозийного покрытия.

Элементы фальцевого покрытия имеют небольшой вес, а также гладкую поверхность. Благодаря этому на поверхности не задерживаются снег и вода.

В этой статье мы подробно разберем, как делать фальцевую крышу из железных листов и как правильно подготовить обрешетку для кровли по специальной технологии.

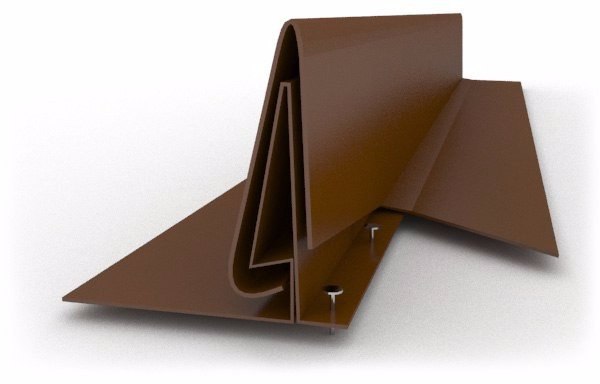

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным . В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

Виды замков

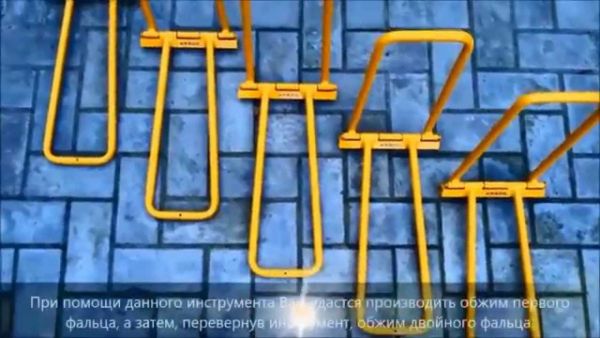

Инструмент для фальцевой кровли

Для грамотного монтажа может потребоваться много инструментов, разных насадок для них и иных элементов. Перед установкой стоит подготовить следующий кровельный инструмент для фальцевой кровли:

1. Все возможные измерительные устройства – отвес, уровень, нивелиры.
2. Инструмент для выявления разности между высотой всех поверхностных точек по отношению к тому или иному выставленному уровню. Оборудование требуется для измерения возможного повышения уровня.
3. Ручные и более современные электрические ножницы, которые нужны для раскроя и аккуратного высечения кровельных элементов.
4. Ниблер для осуществления оперативного процесса заточки.
5. Ножовка и строительный лобзик для эффективного устройства обрешетки.
6. Стандартная болгарка.
7. Бытовая дрель и перфоратор.
8. Крепежный пистолет для проведения выпрессовки. Каучуковые и выполненные из дерева киянки.

Разрезать панели фальца можно при помощи углошлифовальных машинок. Главное, чтобы все необрабатываемые участки были тщательно защищены от опилок, а места среза должны быть обработаны специальными антикоррозийными составами.

Инструмент для монтажа фальцевой кровли

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести , а также качественную . Отсюда и название кровельного пирога – он состоит из большого количества слоев . Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности , а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная . Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий . Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Что такое кляммер и зачем он нужен

В процессе обустройства кровельного фальцевого покрытия используются такие крепежные устройства, как кляммеры. По сути, это специальное приспособление, которое предназначено для крепления кровельных листов . Можно не использовать гвозди, которые могут нарушить целостность и полную герметичность покрытия.

Использование кляммера серьезно упрощает процесс монтажа кровельного покрытия, обеспечивает общую долговечность системы. Отделка кровли подобными элементами делает ее эстетичной и максимально герметичной.

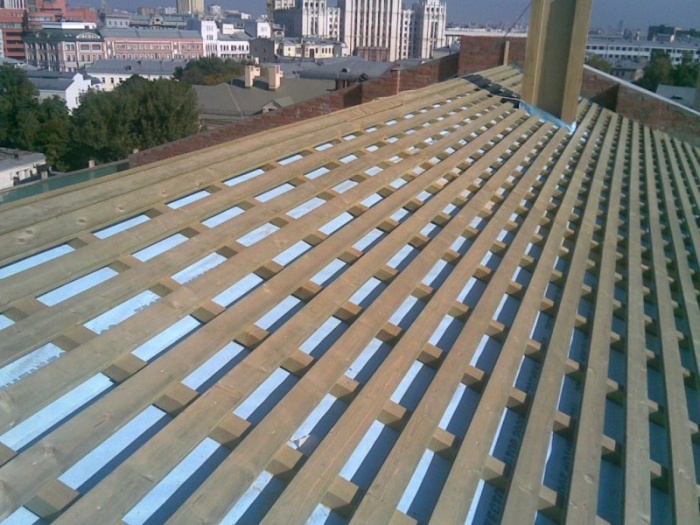

Обрешетка под фальцевую кровлю

Крепление фальцевой кровли осуществляется строго к предварительно установленной обрешетке. Это поможет предотвратить провис листов стали, но только если будет полностью соблюден требуемый размерный ряд шага.

В качестве обрешетки используются такие материалы, как:

1. Оцинкованный металлический профиль.
2. Экологичный деревянный брус 50 на 50.
3. Доска 100 на 32.

Данные элементы крепятся строго снизу и по направлению вверх, то есть от карнизной части к кровельному коньку. Если ставится металлическая обрешетка или разряженная обрешетка из дерева, до ее установки по стропилам стоит применять качественную противоконденсатную пленку. При использовании специальной сплошной обрешетки или иного полностью сплошной основы по всему настилу потребуется уложить особую пленку категории .

Шаг обрешетки — 20 сантиметров , допускается использовать шаг в диапазоне 20-40 сантиметров.

Материал обеспечивает следующие преимущества:

• Устройство постоянно действующего вентиляционного канала , который будет отводить конденсированную влагу, появляющуюся на обратной стороне кровли, выполненной из металла;
• Эффективное предотвращение разрушительной коррозии металлических элементов, а также гниение элементов из дерева;
• Значительное снижение шума от осадков .

Там, где осуществляется установка узлов кровли — ендов, кровельных карнизов, а также соединений и примыканий к разным выступающим элементов сооружения, монтируется второй обрешеточный профильный элемент . Это дает повышенную прочность и жесткость установленным панелям.

Доборные элементы

Конструкция обрешетки делается ровной, недопустимо наличие углублений, а также разных выступов. Кровельные ребра и стандартные коньки монтируются прямолинейные, а самая нижняя доска тоже прямой.

Если обрешетка выполняется из дерева, предпочтение стоит отдать таким породам дерева, как осина, ель, пихта, сосна. Влажность досок не должна быть больше 12% . Для придания древесине прочности, для ее долговечности, материал стоит пропитать специальными антисептиками.

Обрешетка

Значительно увеличить время эксплуатации деревянной обрешетки можно посредством покрытия ее олифой. На уже готовую обрешетку укладывается структурная пародиффузионная пленка. От грамотного обустройства обрешетки зависит ее долговечность, а также качество всей кровли, в целом. Даже относительно небольшой прогиб листов в состоянии ослабить плотность смонтированных фальцев.

Если монтируется утепленная кровля, в обязательном порядке должна быть обеспечена качественная вентиляция. В этой ситуации сначала ставится контробрешетка, под нее монтируется специальная гидро-ветрозащитная мембрана и только потом сама обрешетка

Уклон фальцевой кровли – оптимальный и минимальный

В процессе обустройства фальцевой кровли важно соблюдать уклон кровли. Он может быть оптимальным и минимальным. Выбор осуществляется на основании архитектурно-планировочных особенностей здания.

Оптимальный уклон в среднем равен 10-15 градусам наклона.

В более высокую часть строители выносят обычные жилые помещения, в низкую хозяйственные помещения и санузлы. Оптимальный уклон кровли может быть и более крутым, тогда угол наклона может равняться 20-30 градусам.

Что касается минимального уклона фальцевой кровли, то они рекомендованы для определенных категорий кровельных покрытий. Особенности конструкции подобной кровли позволяют без проблем накрывать какие угодно по размеру крыши, главное, чтобы они были плоскими.

Угол наклона крыши

В данном случае угол наклона не выходит за пределы 15-градусного показателя. От угла уклона прямо зависит вид используемого материала. подойдет для кровли в 20%. идеально подойдет для крыши с наклоном 5%. Во всех случаях при установки покрытия должны быть учтены небольшие нахлесты. В стыки обязательно закладывается специальная уплотнительная лента.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца.

Если использовать специальное покрытие, оснащенное самозащелкивающимся фальцем, а также двойной стоячий фальц, можно обеспечить высокий уровень герметичности.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали.

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

1. Изготовление специальных картин , что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются , то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами . Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки , выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

ОСТОРОЖНО!

В процессе применения листов длиной 10 метров, стоит крепить надежно их к установленной на крыше обрешетке, используя кляммеры особого плавающего типа . Только так кровля совершенно не потеряет высокого уровня герметичности даже при перепадах температуры.

Монтаж снегозадержателей

Работа по установке кровли предусматривает монтаж специальных ограждений. Это своего рода , которые в состоянии решить огромное количество разных задач.

Посредством ограждений можно снизить сход снега с крыши. Это полностью предотвратит вероятность ущерба здоровью и имуществу. Можно защитить рядом со зданием растущие насаждения.

Ограждения серьезно улучшают условия труда в процессе выполнения работ, связанных с обслуживанием крыш. Снегозадержатели эффективно предупреждают вероятное повреждение водостока.

Подобные ограждения на крыше важно выполнять в полном соответствии с требованиями, официально зафиксированными в СНиП 21-01-9. В документах указано, что ограждения обязательно должны присутствовать на кровлях с углом наклона 12 градусов и с общей высотой карниза от 10 метров .

Снегозадержатели для фальцевой кровли должны быть не просто надежными и прочными, но также привлекательными по своим внешним характеристикам. Желательно проследить за тем, чтобы конструкция полностью соответствовала общему стилю дома. Для этого используются специальные профильные трубы или похожие материалы. Все детали ограждения стоит окрашивать специальной полимерной краской на специальной порошковой основе.

Монтаж снегозадержателей

Полезное видео

Подробная установка фальцевой кровли на видео ниже:

Заключение

Если работы производить строго с выполнением перечисленных правил и условий, фальцевая кровля может быть справедливо отнесена к категории долговечных и одновременно с этим неприхотливых в процессе эксплуатации покрытий. Кровельное покрытие можно без проблем установить в частных строениях, а также в зданиях общественного назначения.

Вконтакте

Сегодня на рынке существует просто огромный выбор кровельных материалов: от традиционной керамической черепицы до современного ондулина. Однако, несмотря на такое многообразие, многие собственники жилья останавливают свой выбор на металлических кровлях, монтируемых фальцевым способом.

Главные особенности фальцевых кровель

Для начала разберемся в строительной технологии, связанной с данным типом кровель. Итак, фальцевой называют кровлю, собранную из металлических листов, соединенных между собой посредством особых швов - фальцев. Эти швы могут быть как горизонтальными (лежачие фальцы), так вертикальными (стоячие фальцы, которые должны идти исключительно вдоль ската). Кроме того, применяются одинарные и двойные фальцы.

Листы металла с кромками, подготовленными для формирования фальцевых соединений, называются картинами. Монтаж фальцевой кровли производится из листов толщиной от 450 до 800 миллиметров и шириной от 600 до 800 миллиметров (длина может быть произвольной).

Фальцевые соединения создаются при помощи специальных ручных инструментов или электромеханических устройств. Также современной промышленностью выпускается , процесс монтажа которой значительно упрощен и не требует применения инструментов.

Положительные и отрицательные стороны применения фальцевой кровли

Как и в случае с любой другой кровлей, установка фальцевой кровли имеет как преимущества, так и определенные недостатки.

Среди достоинств такой крыши можно выделить:

• длительный срок эксплуатации;
• устойчивость к коррозии;
• малый вес;
• гладкую поверхность, не позволяющую задерживаться дождевой воде и снегу.

Из недостатков фальцованной крыши следует отметить:

• слабую шумоизоляцию (в случае отсутствия слоя термоизоляции во время дождя будет слышен стук капель по металлу);
• непростой монтаж (без наличия достаточного опыта справиться с такой работой будет весьма проблематично);
• невысокую эстетическую привлекательность (в случае использования оцинкованной стали) или же высокую стоимость (в случае использования меди или цинк-титана);
• способность накапливать статическое электричество (в связи с этим устройство фальцевой кровли неизменно должно сопровождаться монтажом молниеотвода).

Виды металлов, используемых для сооружения фальцевой кровли

Для монтажа фальцевой кровли могут применяться такие виды металла:

Специфика установки фальцевой кровли

Конечно, выбор материала играет важную роль, однако столь же важен и другой момент, когда устанавливается фальцевая кровля – технология монтажа, которая должна неукоснительно соблюдаться. В первую очередь следует учитывать, что данный способ покрытия может использоваться для тех крыш, уклон скатов которых составляет не менее 14 градусов. Применение фальцевой кровли на более пологих крышах (с уклоном от 7 градусов) возможно лишь в том случае, если листы металла соединяются двойным фальцем, уплотненным силиконовым герметиком.

Чтобы кровля фальцевого типа служила максимально долго, используемые в процессе ее монтажа соединительные элементы (кляммеры, гвозди, болты, проволока и т.д.) должны быть выполнены из того же материала, что и она сама. При несоблюдении этого требования (например, при использовании обычных гвоздей для закрепления листов оцинкованной стали) из-за подвергшихся коррозии соединительных деталей начнет постепенно приходить в негодность и сама кровля, что существенно сократит срок ее эксплуатации.

Технологии монтажа фальцевой кровли

Для устройства фальцевой крыши используют две основные технологии: традиционную и современную. Рассмотрим детально каждую из этих методик.

Традиционная технология предусматривает следующую этапность выполнения работ:

• изготовление картин для последующей сборки кровли, а также иных кровельных элементов (свесов, желобов и т.д.). Для этого выполняется чертеж, по которому из металла вырезаются заготовки, а затем края этих заготовок загибаются таким образом, чтобы можно было соединять их друг с другом фальцевым методом;
• поднятие на крышу подготовленных картин и соединение их при помощи особых швов - фальцев;
• крепление установленных картин к обрешетке с использованием специальных соединительных элементов – кляммеров. Один их конец заводится в фальц, а второй – крепится к обрешеточному брусу;
• установка на все отверстия (трубы, вентиляционные продухи и др.) защитных фартуков, выполненных из того же металла, что и сама кровля.

В случае использования металлических листов, длина которых превышает десять метров, технология монтажа фальцевой кровли предусматривает их крепление к обрешетке посредством плавающих кляммеров. Благодаря этому даже в случае температурных деформаций герметичность кровли будет сохраняться.

Современная технология монтажа позволяет:

• изготавливать картины любой длины;
• использовать передвижной прокатный стан, обеспечивающий получение наиболее прочного и герметичного соединения;
• осуществлять крепление металла скрытыми кляммерами, а также минимизировать общее количество соединительным элементов, что снижает вероятность проявления коррозии и увеличивает срок службы кровельного покрытия.

Особенности монтажа кровли из цинк-титана и меди

Один из наиболее специфических материалов, из которых может быть выполнена фальцевая крыша – цинк-титан. Он отличается непревзойденной долговечностью и превосходным внешним видом, но при этом он чрезвычайно чувствителен к механическим повреждениям. Поэтому важнейший момент, о котором необходимо помнить, когда устраивается цинк-титановая фальцевая крыша – монтаж должен производиться максимально аккуратно, не допуская ударов или царапания листов. В случае необходимости проставления меток следует использовать маркер. Также работа с данным материалом предусматривает наличие специальных

Ограждение должно быть не только прочным, но и эстетически привлекательным, чтобы от его установки не страдал общий вид здания. Изготавливать его рекомендуется из профильных труб или схожего материала, окрашенного порошковой полимерной краской.

Когда устанавливается фальцевая кровля инструкция по монтажу, а также санитарные нормы и правила должны неукоснительно соблюдаться. Только в таком случае крыша станет надежным защитником от атмосферных осадков и обеспечит тепло и уют в доме на долгие десятилетия.

Специалисты нашей компании уже более 10 лет изготавливают и профессионально монтируют фальцевые кровельные покрытия из разных металлов на кровли любой сложности под ключ. Цена за монтаж кровли под ключ от 500р за м2. Помимо устройства самой фальцевой кровли, мы выполняем работы по установке всех необходимых для правильной эксплуатации кровельной системы аксессуаров: водосточных систем, софитов, снегозадержаний, флюгарок и т. д. Мы поможем вам подобрать материал для кровли вашего собственного дома, так и для устройства покрытий общественных зданий.

Правила установки фальцевой кровли

Монтаж фальцевой кровли под ключ - довольно сложный и трудоемкий процесс, требующий достаточно долгого трудового стажа и высокой квалификации специалистов. Для того, чтобы начать изготовление фальцевой кровли, нужно закупить материал - металлическую штрипсу. Его количество, необходимое для устройство фальцевой кровли, можно ориентировочно рассчитать, как площадь крыши умноженная на полтора. Для более точного расчета потребуются четкие размеры всех элементов кровли.

• Работы по устройству фальцевой кровли начинают с подготовки основания. Как правило, под любой вид металла вполне подойдет обрешетка с расстоянием между досками 50-150 мм. Но такие мягкие виды металлов, как медь или алюминий, могут под воздействием снеговой нагрузки и нагрева отобразить на своей поверхности всю обрешетку. Поэтому под медь и алюминий используется обрешетка из влагостойкой фанеры ФСФ (толщ. от 12 мм), плиты ОСП (толщ. от 11,3 мм), шпунтованная доска (толщ. от 25 мм);

• Когда сплошная обрешетка готова, выполняются работы по укладке подкладочного ковра под кровельное покрытие. Так как на любом металле вследствие перепада температур образуется конденсат-роса, сплошную обрешетку от влаги надо защищать. С этим успешно справляется подкладочный ковер. Если обрешетка не сплошная, то необходимость в ее гидроизоляции от металла отпадает;

• Важно помнить о том, что для каждого вида металла, из которого изготавливается кровля, необходим свой крепеж. Например, для меди применяют крепеж из меди и нержавеющей стали, для титан-цинка и алюминия - из нержавеющей и оцинкованной стали и т.д.;

• Фальцевая кровля начинается с изготовления всех элементов - панелей картин, фасонных планок, водосточных желобов (если необходим надстенный желоб), закладных элементов, наборных лобовых и фронтонных планок. Все составляющие фальцевого покрытия изготавливаются исходя из ширины металлической штрипсы. На панели идет 100% ширины ленты, на доборные элементы от 20% до 100%. Если нужна какая-нибудь нестандартная карнизная или лобовая планка, требующая некратного раскроя металла, то этот вопрос согласовывается с заказчиком или архитектором;

• Монтаж фальцевого покрытия производится начиная с крюков под водосточные желоба, закладных планок на карнизах и торцах кровли, а также, если кровля утепленная, с установки капельника для отвода конденсата. Далее монтируется лобовая доска, водосточные желоба, карнизные планки, ендовы. Затем устанавливаются панели-картины, коньковые и торцевые элементы. Завершается процесс устройства фальцевой кровли установкой флюгарок на трубы и устройством примыканий к вертикальным поверхностям;

• Для фальцевой, также как и для любой другой, кровли необходимы специальные системы безопасности. К ним относятся снегозадержание, переходные мостики и кровельные лестницы. Система снегозадержания препятствует лавинообразному сходу снега с кровли, а переходные мостики и лестницы помогают передвигаться по кровле специалистам службы эксплуатации объекта.

Обслуживание фальцевой кровли

Правильно изготовленная и аккуратно смонтированная фальцевая кровля практически не нуждается в каком-либо обслуживании. Максимум, что может понадобиться, почистить зимой снег.

Наши специалисты

Благодаря своему опыту и высокой квалификации, наши специалисты всегда готовы технически правильно и красиво изготовить любые фальцевые покрытия, будь то кровля из панелей-картин, ромба, шашки и любых других нестандартных металлических покрытий в Москве и Московской области.

Преимущества заказа монтажа фальцевой кровли

При заказе фальцевой кровли и ее монтажа в компании «Еврокров» вы получаете:

• Квалифицированную помощь в подборе материала фальцевой кровли;
• Единый договор на поставку кровли и ее монтаж;
• Качественное обслуживание и комплексный подход;
• Кровельные рабоы по монтажу с использованием современных технологий;
• Комплексную гарантию на фальцевую кровлю и произведенный монтаж.

Стоимость монтажа кровли от 500р за м2.

Наша команда выполняет услуги по монтажу кровли в Москве и Московской области!
