Строительство каркасного дома из бруса своими руками. Фото отчет. Строительство дачного домика из бруса Небольшая каркасная дача

Раз вы читаете эту статью, отдых за городом на своем участке вам привлекателен. Дачный домик для этого, разумеется, необходим. Весьма желательно построить его простым, дешевым и . Ради экономии не только денежных средств и своего труда, но и земельной площади. В данной публикации вы найдете сведения о том, как построить дачный домик своими руками возможно проще, скорее, легче и дешевле. Желательно также, чтобы эргономика домика позволяла переждать в нем долгое ненастье, не испытывая дискомфорта, а конструкция строения давала возможность использовать различные дизайнерские решения для его внешнего и внутреннего оформления.

С чего начинать

Первый вопрос, который нужно решить, собираясь построить дачный домик – из чего его строить? Где – уже известно, участок никуда не перевезешь. По материалу, грунту на месте строительства и погодным условиям выбирается конструкция дома, под нее разрабатывается или подбирается готовый проект, а дальше – смета, закупки, и за дело. С выбора материала мы и начнем.

Из чего строить?

Поскольку нас интересуют именно простые к реализации варианты, то из рассмотрения исключаются и срубные дома: построить их самостоятельно очень непросто. Кроме того, такие дома чувствительны к сезонным подвижкам грунта и поэтому требуют фундамента не менее надежного, чем ленточный полного заглубления (от 0,6 м ниже нормативной глубины промерзания НГП, считая по подошве ленты). Фундамент полного заглубления должен выстояться, чтобы дал собственную усадку, как минимум с конца лета до полного весеннего тепла в следующем году. Такой же выдержки требуют плитные утепленные фундаменты, напр. шведская плита. Есть, правда, тип фундамента для деревянных домов, не требующий технологического перерыва (см. далее), но и самое брусовое или бревенчатое строение должно выстояться на усадку год, прежде чем будет готово под отделку. Поэтому брусовый или срубный дачный домик окажется несоразмерно дорогим (от прим. 12 000 руб./кв. м) и сложным для самостоятельной постройки.

Та же ситуация возникает с кирпичными домами и . В конечном счете строительство небольшого дачного домика из кирпича, пеноблока или бруса оказывается целесообразным лишь на очень маленьких участках, когда требуется предельно компактное в плане строение. В таком случае дом строят 2-этажным; кирпичная и брусовая технологии позволяют построить дом в 2 этажа неподготовленному, но внимательному и аккуратному строителю. Примеры планировки компактных 2-этажных кирпичного и брусового дома даны на рис.:

Примечание: пеноблочный дом начинающему строителю построить проще, чем кирпичный, брусовой или бревенчатый. Строительство дачного домика из пено/газоблоков имеет смысл, если дача посещается круглый год – не нужно дополнительное утепление и меньше будет расходов на отопление.

Самые простые и быстрые способы постройки небольшого дома – сборка из готового щитового домокомплекта или структурно-изолированных панелей (СИП) . Сборно-щитовой домик 20х20 футов (6х6 м) за неделю ставит пара обученных по инструкции к комплекту шимпанзе средних умственных способностей. Не шутка, были такие опыты. Но, увы – стоимость строительства. По теперешним ценам где-то от 18 000 руб./кв. м. Без фундамента.

Домик из СИП обойдется дешевле, прим. от 15 000 руб./кв. м с фундаментом на геошурупах (см. далее). Однако конструкции из СИП держатся на замках между панелями. Чтобы дом из СИП был вполне надежен, в нем должно быть достаточно много внутренних перегородок из тех же СИП с замками. Поскольку перегородок в компактном домике мало или вовсе нет, СИП как материал для него мы тоже не трогаем.

Итак, приходим к выводу : строить дачный домик, чтобы было быстро, просто и недорого нужно из дерева. За одним небольшим, но весьма значимым исключением, см. далее.

Проект

Недорогой садовый и/или компактный загородный домик лучше строить по типовому проекту; о существенных подробностях строительства см. далее. Готовый бесплатный проект дачного домика вполне несложно найти с помощью любого поисковика. Или за плату – подробный типовой проект садового домика за 300 руб. найти реально на соответствующих сайтах.

Как выбрать проще и дешевле

Однако, перебирая проекты, нужно учитывать некоторые существенные обстоятельства, а именно – стоимость, продолжительность и сложность нулевого цикла, т.е. земляных работ и закладки фундамента. Дело в морозном пучении грунта. При сезонных подвижках земля под домом не ходит ходуном и не перекатывается волнами. Дачные участки нарезаются на грунтах разнообразных, но обладающих одним общим свойством – достаточной собственной связностью, иначе такая дача никому не нужна. Поэтому в пределах определенного пространства на поверхности морозное пучение грунта сводится преимущественно к поднятию/обратному проседанию его поверхности с небольшим креном.

С другой стороны, маленький дачный домик обладает избыточной жесткостью и упругостью. Тут действует хорошо известный с технике (и упорно не замечаемый любителями) закон квадрата-куба. Проверить его на опыте просто: склейте из обычной писчей бумаги кубики со сторонами в 2 и 10 см и попробуйте смять тот и другой. Третий фактор – собственная связность грунта неразрывно связана с его механическими свойствами.

Не вдаваясь в дальнейшие подробности, сразу сообщим вывод: если небольшой деревянный дачный домик в плане вписывается в круг определенного диаметра, то на обычных грунтах садовых участков его можно строить на незаглубленном фундаменте, что много скорее, проще и дешевле. В какой круг должен вписываться проект деревянного домика в плане, чтобы можно было строиться на незаглубленном фундаменте на грунтах до среднепучинистых включительно, показано на рис. Тут все зависит, как видим, от пропорций строения: чем дом «квадратнее», тем лучше он отыгрывает сезонные подвижки грунта. Поэтому дома-«трамвайчики» для узких участков лучше, не приглядываясь, строить на фундаменте нормального заглубления. А вот если отношение «палочки» Т-образного дома лежит в пределах 1

Примечание: веранда/терраса включается в проекцию дома, если она жестко связана с его конструкцией. Веранды, не имеющие механической связи с домом или на шарнирной связи с ним, из проекции дома в плане исключаются.

Фундамент

Будем считать, что с фундаментом мы определились. Напомним только, что под кирпичный, брусовой или бревенчатый дом на всех грунтах, кроме непучинистых, нужно закладывать нормально заглубленную ленту или фундамент ТИСЭ. Плитный фундамент с утеплением «устаканивается» на грунте 2-3 года; этого достаточно, чтобы брусовой или бревенчатый дом начал расщеливаться. Под дом из бруса или пеноблоков на слабопучинистом грунте можно заложить фундамент на геошурупах (см. далее) со стальным ростверком.

Незаглубленный

Незаглубленный фундамент под компактный дачный домик проще и дешевле всего собрать столбчатый из готовых бетонных блоков 200х200х400. Блоки выкладываются на цементно-песчаном растворе от М150 по два в ряд; верхние наперекрест нижним. Таким образом, столбик получается в плане 400х400 мм.

Котлованы под столбики роются на глубину 0,5 м; из них 15+15 см приходится на противопучинную песчано-щебневую подушку. Заглублять столбики из блоков более чем на 20 см смысла нет: перевязка швов слабая, и горизонтальные составляющие сил морозного пучения порвут столбы. Число рядов блоков в столбе делают больше 2-х, если дом над грунтом нужно приподнять более чем на 20 см. Техперерыв после устройства столбчатого фундамента из блоков требуется минимальный, на затвердевание кладочного раствора, это прим. неделя.

Заглубленный

Заглубленный фундамент компактного домика часто, по образцу больших строений, делают свайным на буронабивных сваях в мягкой опалубке из рубероида. Если дом на склоне, на оболочку свай берут асбоцементные трубы, что позволяет компенсировать разность высот по уклону до 1,7 м и более. В отношении быстрого малогабаритного строительства недостаток у этих фундаментов тот же, что и у ленты – должен выстояться и осесть хотя бы с осени до весны.

Примечание: фундамент ТИСЭ под легкий компактный дом закладывать смысла нет – «шляпки» свай ТИСЭ нормально работают в грунте только под достаточной весовой нагрузкой от здания. Из малогабаритных домов создать таковую способен лишь 2-этажный кирпичный или бетонный.

Геошурупы

Оптимальный вариант заглубленного фундамента для компактного домика – на геошурупах. Геошурупы – разновидность укороченных винтовых свай специально для легких строений. В отличие от обычных , геошурупы не рассчитаны на топкие, сыпучие и плывущие грунты. Фундамент на геошурупах для большого дома обойдется существенно дороже ленточного самодельного, т.к. геошурупы сами по себе недешевы, но для маленького домика это не так страшно, поскольку шурупов требуется немного.

Геошуруп для грунтов малой и средней плотности по принципу удержания его в грунте несколько похож на мебельный винт-конфирмат и внешне также походит на него, см. рис.:

Гладкий оголовок геошурупов для плотных грунтов равномерно-цилиндрический. Те и другие геошурупы возможно применять на грунтах вплоть до чрезмернопучинистых. На головки геошурупов можно как укладывать деревянную нижнюю обвязку строения, так и монтировать стальной ростверк. О том, как строится деревянный дом на винтовых сваях, см., напр. след. видео:

Видео: установка каркасного дома

Преимущества геошурупов для скорого строительства на малом участке в стесненных условиях огромны:

• Не требуется предварительных геологических изысканий.
• Геошурупы можно заворачивать в довольно сильно засоренный грунт: булыжник или кусок бетона с детскую голову шуруп оттиснет в сторону.
• Не нужна спецтехника и подъездные пути для нее: 2 человека ломом или самодельным воротом из куска трубы заворачивают за день до 10 и более геошурупов.
• Не требуются подготовительные земляные работы: шуруп просто ставят концом в лунку на штык лопаты и крутят. По вертикали выравнивают, когда заостренный наконечник войдет в грунт на треть – наполовину.
• Завинченные геошурупы можно доворачивать/отворачивать для выравнивания головок в горизонт.
• Не требуется техперерыв на осадку фундамента – строительство можно продолжать, как только завернут последний шуруп.
• Неправильно завернутый шуруп можно вывернуть и завернуть снова вплотную к прежней скважине.

Примечание: если вы строитесь по готовому проекту, в котором указан тип и характеристики фундамента, то нужно следовать рекомендациям проектантов, или проконсультироваться с ними на предмет – а подойдет ли на таком-то грунте такой-то фундамент.

Какой дом строить?

Подходим к самой сути: какой же именно простой дачный домик будет построить дешевле и скорее всего? В порядке возрастания стоимости, сложности и времени строительства, а также потенциально эстетических качеств (пригодности под дизайн и отделку) варианты располагаются след. образом:

1. Домик из военного кунга;
2. Домик-шалаш;
3. Домик-бунгало;
4. Каркасный домик.

Когда не до излишеств

КУНГ – аббревиатура, обозначающая Кузов Унифицированный Нормального (Нулевого) Габарита. В СССР унифицированные закрытые кузова для автомобилей появились после ВОВ и благодаря их удобству название кунг вскоре стало нарицательным. Дачный домик из кунга, самое главное, очень дешевый: списанный кунг-бытовку от ЗИЛ-131 можно найти за 30 000 руб. А постройка сводится к тому, чтобы привезти его и поставить на столбики, бетонные опоры виноградных шпалер и т.п., уложенные на щебневую подушку (чтобы сорняки не прорастали и докучная живность не заводилась). Фундамент для кунга не нужен на любом грунте в любом климате – кунг рассчитан на движение по бездорожью и опрокидывание автомобиля-носителя.

Недостаток у кунга как дачного домика всего один: утилитарный внешний вид, который любые дизайнерские потуги только выпячивают. Но преимуществ масса:

• Отличное утепление – печка размером с системный блок настольного компьютера обогревает кунг с самый лютый мороз.
• Цена более чем на порядок меньше, чем у строительной бытовки, жилого контейнера или секции модульного дачного домика.
• Высокая стойкость к внешним воздействиям – склады, бытовки и подсобки из кунгов стоят практически без ухода более 50 лет, и сносу им не видно.
• Пожаробезопасность – заложена конструктивно.
• Встроенные электропроводка или каналы для нее, электрический вводный щит (ВЩ) и клеммы для подключения заземления.
• Широкие возможности для перепланировки, внутреннего оборудования и отделки (см. ниже).
• Не требуется никакого законодательного оформления и разрешения на установку. Купил – привез – поставил – живи.

Кунг для дачного домика лучше искать от автомобилей ЗИЛ-131 или ГАЗ-66 (см. рис.): у них ровный пол и ставить их на столбики проще вследствие небольших или отсутствия выемок под колесные ниши. Столбиков (можно кирпичных сложенных всухую) нужно 6: по углам по серединам длинных сторон. Кроме всего прочего, кунги от ЗИЛ-131 и ГАЗ-66 дешевле и переоборудуются под жилье проще, чем ураловские и камазовские.

Примечание: неунифицированные «будки» от древних ЗиС’ов и ГАЗ-51 –53 не берите, их каркасы сильно подвержены коррозии и утепление никуда не годится.

Ширина кунга стандартная по нулевому автогабариту (2,4 м), а длина может находиться в пределах 3,5-8,5 м. Если ваш участок длинный и узкий, то домик-«трамвайчик» из кунга на нем практически единственная возможность обойтись без заложения заглубленного фундамента.

Для дачного домика предпочтительно искать кунг двухотсеточный (двухотсечный), слева на рис. Но и любой другой пустой оказывается удивительно просторным, в центре. Кунг-бытовка (слева и справа вверху на рис.) уже обеспечивает нормальную обитаемость для 3-4 человек, но еще лучше будет поискать кунг от старых аппаратных связи. Там тоже есть спальные места для экипажа из 3-4 человек, а после некоторого прикладывания своих рук из такого кунга получается не домик, а конфетка, справа внизу на рис. Правый (смотря от входа внутрь) отсек для бензоагрегата автономного электропитания (БЭА) лучше убрать: на его месте помещается мини-туалет с душем. Убрав половину полок над левым отсеком БЭА, получим место для газовой плиты на 1-2 конфорки и небольшой разделочный столик. Самый отсек БЭА как нарочно предназначен для садового инвентаря, посадочного материала и т.п., причем с доступом также и снаружи, через широкий люк. Кроме того, в кунгах аппаратных связи есть боковые окошки, что скажешь не о всех кунгах – военных бытовках.

Шале

Шале и значит шалаш, а какие изменения претерпело значение этого слова с развитием архитектуры дело другое. Дачный домик-шалаш прочен почти так же, как кунг, т.к. его несущие фермы треугольные. Небольшой домик-шалаш (прим. до 4х6 м) можно ставить на незаглубленный фундамент на любом грунте, кроме чрезмернопучинистого. Материалов на домик-шалаш требуется в 1,5-2 раза меньше, чем на бунгало или каркасный дом, а построить его без опыта и с минимальным набором инструментов проще. Есть у домика-шалаша еще одно достоинство, унаследованное от пращуров: он отлично вписывается почти с любой отделкой в любой пейзаж, см. рис.:

Недостатков у домика-шале немного. Дом-шалаш сохраняет все свои достоинства до размеров в плане прим. 6х9 м, потом он становится более сложным и материалоемким, чем традиционные. Еще в малогабаритном домике-шалаше одно из спальных мест приходится оборудовать на чердаке, куда надо подниматься по вертикальной лестнице, вот и все.

В Америке и Канаде довольно широко распространены одноместные домики-шалаши – убежища для охотников, рыболовов, пасечников, сезонных арендаторов-издольщиков (это то же самое, что советский гектарщик, кто помнит), слева и в центре на рис.:

Устройство одноместного домиак-шалаша – убежища и 3-местного дачного

Но домик-шалаш всего 3х3 м в плане может быть и дачным на 2-3 человека, справа. Расходов на отопление в том и другом случае немного, т.к. относительная площадь теплопотерь дома-шалаша меньше и прогревается он быстрее благодаря более активной циркуляции воздуха. Если ваша дача товарная обитаемая с первого весеннего тепла до зимних холодов, то домик-шалаш вам оптимален. После кунга, если его удастся купить, кто в курсе, настоящую цену кунгу знают.

Как построить шале

Постройка дома-шалаша размерами в плане до 6х4 м осуществляется пошагово след. образом (это т. наз. дирижабельная технология, разработанная немцами для постройки их цеппелинов):

1. Закладывают столбчатый или свайный винтовой (на геошурупах) фундамент;
2. Несущие А-образные рамы каркаса собирают из досок (130…150)х40 лежа на плазе – любой достаточно твердой ровной поверхности;
3. Собранные рамы складывают стопкой, чтобы сверять на перекос и в размер, для домика-шалаша это крайне важно;
4. Выверенные рамы по одной переносят на фундамент и укладывают плашмя подошвой по месту;
5. Каждую перенесенную на фундамент раму поднимают веревкой, выставляют по вертикали и фиксируют временными укосинами;
6. Когда все рамы стоят как надо, фиксируют каркас по углам – внизу карнизными досками (см. ниже), вверху коньковым прогоном тоже из пары досок;
7. При постройке дома более 3х4 м подкрепляют каркас дополнительными продольными стяжками;
8. На уровне затяжки (поперечной стяжки А-рамы) собирают потолочное перекрытие, без него дом не будет прочен;
9. Собирают пол дома по обычной для деревянных домов технологии;
10. Обшивают крылья каркаса 40 мм досками впродоль, весьма желательно шпунтованными;
11. Собирают рамы оконных и дверных проемов;
12. Обшивают фасады;
13. Производят остальные требующиеся строительные работы.

Дом-шалаш будет достаточно прочен и долговечен, только если работы по его постройке вести в указанной последовательности. Вероятно, в этом и кроется причина того, что дома-шалаши строят немногие – работать по принципу «бери больше, кидай дальше» проще.

Чертежи дома-шалаша 3х3 м на двоих-троих даны на рис.:

На врезке слева вверху показана конструкция фасадных рам для дома до 4х6 м. Материал, как и промежуточных рам – брус 150х75. Во-первых, на фасадных рамах к затяжке добавляются 2 стяжки (промежуточные рамы без них). Во-вторых, вместо конькового прогона применяется коньковый брус того же сечения. В-третьих, рамы, кроме как по углам, скрепляются средней и верхней обвязками (продольными связями жесткости) из того же бруса. Продольные и поперечные связи соединяются врезкой вполдерева. Т.е. на примере дома 4х6 м уже видно, как растут сложность постройки и материалоемкость дома-шалаша с увеличением его размеров.

Примечание: на нижней стяжке видны еще 2 торца бруса 100х75 по сторонам окна. На них опираются внутренние перегородки. Дверная рама на другм фасаде простирается вверх до затяжки и выполняется из бруса 75х150; нижняя стяжка этого фасада разрезная. Если данный дом без цоколя, подобным образом выполняется и оконная рама.

Бунгало и… бунгало

В общем понятии бунгало это неотапливаемый однокомнатный загородный дом с обширной крытой верандой, конструктивно от него неотъемлемой. Для летней дачи выходного дня в достаточно теплых краях «общепринятый» домик-бунгало оптимален, т.к. просторен, хорошо проветривается, не перегревается Солнцем, а в постройке не сложнее каркасного дома, но менее материалоемок.

Однако и специалистам-строителям вне тропиков в наши дни мало известно, что бунгало еще и разновидность строительной технологии. Построенные по ней хижины-бунгало (другое название – хакале) до сих пор можно встретить в лесных дебрях России, севера США и всей Канады. Некоторым из них перевалило за 200 лет, но большинство из них до сих пор пригодны для жилья. Домик, построенный по технологии бунгало, легко узнать по 2-слойной обшивке из вертикальных досок; наружный ряд прерывистый, см. рис. справа.

Бунгало как технология деревянного строительства сочетает в себе элементы конструкций фахверк и каркасной с работающей обшивкой. По сравнению с той и другой технология бунгало имеет след. достоинства:

• В лесистых местностях с развитыми лесзаготовками обходится дешевле, несмотря на увеличенный расход материала для обшивки, т.к. для нее (обшивки) пригодны не выдержанные низкокачественные материалы, вплоть до необрезной доски и отходов в виде горбыля.
• Домик-бунгало весьма прочем и может быть построен на незаглубленном фундаменте на грунтах до сильнопучинистых включительно.
• В сырых местах домики, построенные по технологии бунгало, весьма долговечны благодаря тому, что пути проникновения атмосферной влаги в обшивку минимизированы: верхние торцы досок прокрыты свесами кровли.

Недостатки строительства по технологии бунгало во-первых, повышенные требования к опытности и аккуратности работника (см. далее). Во-вторых, некоторая сложность оформления проемов: доски наружной обшивки нужно подрезать по месту для подгонки к наличникам, иначе образуются карманы – улавливатели влаги.

Бунгало как бунгало

Бунгало как домики-убежища в общем популярнее домов-шалашей вследствие лучшей обитаемости. В бунгало не надо лезть наверх, чтобы поспать и высовываться наружу, чтобы пообедать.

Устройство домика-убежища типа бунгало показано на рис.:

Чертежи мини домика-бунгало – убежища

Фундамент, разумеется, не обязательно ленточный (в данном случае – незаглубленный ленточный фундамент, НЗЛФ), но любой, подходящий к местным условиям. Если столбчатый или свайный, то опор нужно 12: по 3 на стороны вдоль веранды и по 4 (под каждую вертикальную стойку) на другие. Этот дом можно вытянуть в длину до 3-3,5 м. Тогда, если не удлинять соотв. веранду, можно выгородить туалет, а чердак в любом случае остается свободен для имущества и припасов.

«Настоящий» бунгало для отдыха на природе размерами 4х5,875 м в плане устроен, конечно, сложнее (см. след. рис.), точно также, как каркасный дом (см. далее). Чердака нет (это характерная особенность «настоящих» рекреационных бунгало). Требования к фундаменту те же, но уже для грунтов до среднепучинистых включительно; пред. вариант прекрасно стоит и на сильнопучинистых грунтах.

Бунгало как технология

Основные особенности бунгало как строительной технологии указаны выше. В дополнение: силовой каркас собирается из бруса от 150х150 без укосин. Да, да! Жесткость конструкции придает обшивка из вертикальных досок. Фанера и ОСП мало пригодны, т.к. под каждый стык листов нужны подкладные стойки и продолины.

Схемы строительства бунгало даны на рис.:

Конструкции пола стропильная условно не показаны, они обычные. Обратите внимание, слева на рис: тройные углы каркаса собираются врезкой вполдерева и в шип, причем шипы стоек находятся с внутренней стороны углов. Это непременное условие прочности конструкции: элементы силового каркаса должны по углам цепляться друг за друга и без стального крепежа. Хотя и он необходим, схему подкрепления углов см. в центре на рис. Применять стальные уголки, накладки и пр. новшества в данном случае недопустимо! За ветхозаветную «дубовость» надо платить трудом.

Доски обшивки нужно ориентировать «горбушками» (выпуклостями годовых слоев) так, как показано справа на рис: внутренние внутрь, наружные наружу. Наружные доски должны быть немного уже внутренних, тогда в процессе коробления древесины обшивка уплотнится и сожмет каркас. С любым другим расположением «горбушек» расщелится и весь дом ослабнет.

Все доски крепятся к каркасу по коротким (торцевым) кромкам тройками (не парами!) гвоздей или саморезов. Краевые доски крепятся также по длинным кромкам к угловым стойкам тем же крепежом в ряд или змейкой (зигзагом) с шагом 100-120 мм. Наружные доски крепятся к внутренним по коротким кромкам парами крепежа; по длинным – в ряд с тем же шагом.

Сборка силового каркаса бунгало весьма ответственный этап работы. И трудоемкий, т.к. скобы плотницким молотком не вколотишь, а саморезы 12х300 шуруповертом не закрутишь. В старых конструкциях вместо саморезов ставили дубовые нагели в расклиниванием. Каркас дома по технологии бунгало собирают в след. порядке:

1. Собирают на фундаменте нижнюю раму;
2. Устанавливают стойки, выравнивают по вертикали и фиксируют временными раскосами;
3. Собирают на стойках верхнюю раму;
4. Насверливают пионерные отверстия под скобы (разметка – самими скобами под углом 45 градусов). Глубина пионерных отверстий 2/3 длины уса скобы, диаметр – 3/4 диаметра уса;
5. Выбирают под полки скоб канавки, т.к. скобы должны быть утоплены в дерево;
6. Наживляют скобы молотком;
7. Еще раз проверяют вертикальность стоек и ставят верхний стальной крепеж;
8. Доколачивают скобы кувалдой;
9. Производят обшивку стен;
10. Убирают временные раскосы и производят остальные работы.

Каркасники

Каркасный мини-домик по сравнению с большим жилым каких-либо особенностей не имеет; схема его устройства дана на рис.:

Порядок строительства обстоятельно и с иллюстрациями описан во многих источниках. Можно также посмотреть видео о постройке «классического» каркасного дома 6х4 м:

Видео: дачный дом 4×6 по каркасной технологии

Сложность и стоимость постройки каркасного дома выше, чем всех, описанных выше. Внимание, знания и аккуратность, необходимые для постройки дома-шалаша и бунгало, не в счет: они затрат не требуют и времени не отнимают. Но есть у каркасного мини-домика и неоспоримое преимущество: простая форма с вертикальными стенами и гладкая обшивка делают его пригодным для самых разнообразных дизайнерских изысков, см. рис.

Также конструкция каркасного дома весьма пластична. Она, с одной стороны, прощает довольно грубые ошибки начинающих строителей. С другой, дает творческим любителям определенный простор для экспериментов. См., напр., ролик о постройке маленького каркасного домика-убежища:

Видео: мини-каркасный домик своими руками

К этому сюжету нужно только добавить, что замечания зрителей по поводу утепления справедливы. Поскольку «выгнать» точку росы раз навсегда наружу невозможно, а массивных стен, где она могла бы «гулять», нет, утепляющие материалы в подобных конструкциях нужно применять не допускающие выпадения конденсата в слое утеплителя и далее внутрь: ЭППС или целлюлозный утеплитель (эковату).

В заключение о крыше

Ригель крыши (вся, как есть, ее несущая конструкция) маленького домика также имеет особенность. Определяется она малыми размерами, и, как следствие избыточной жесткостью строения, а также наличием отсутствия в нем (простите канцеляризм) поставить несущую перегородку (внутреннюю капитальную стену). Для удержания последней необходим полносвязный фундамент; как минимум – ленточный нормального заглубления.

Стропильные конструкции (в данном случае это тот же ригель крыши) бывают, как известно, висячими (поз. 1а на рис.) и наслонными (поз. 1б):

В первых стойка стропильной фермы опирается на поперечную балку-стяжку, а в наслонной на несущую перегородку; стяжка разрезная. Сделать в маленьком домике несущую перегородку технически возможно, но не оправданно ни в каком смысле, включая эргономический – обитаемость. Поэтому стропильные фермы малых домов делают только висячими. Что касается способов сборки стропильной конструкции небольшого дома, то они могут быть любыми из известных, поз. 3 и 4. Выбирайте какой угодно по умению, доступности материалов и желанию. Минимальный типоразмер досок для дома до 6х6 м – 40х130, конькового бруса – 100х75 и мауэрлата – от 150х75. В домике-бунгало и каркасном мауэрлатом может служить непосредственно брус верхней обвязки.

Филимонов Евгений

Время на чтение: 7 минут

А А

Садовый домик своими руками

Как построить садовый домик своими руками, этапы строительства, как утеплить дом, советы по сооружению фундамента, стен и крыши. Внутренняя и внешняя отделка.

Большое количество людей, если ещё не имеют, то как минимум в мыслях хотят свой дачный участок и конечно, чтобы на нём был построен садовый домик. Чтобы сэкономить на строительстве многие создают небольшие сооружения собственными руками, но если позволяют возможности его можно возвести до более внушительных размеров.

Эта статья поможет Вам создать садовый домик Вашей мечты, прочитав которую Вы узнаете – конструктивные особенности садового домика, какие для этого используются инструменты, как происходит закладка надёжного фундамента, нюансы возведения каркаса и правильность выполнения облицовки. Как качественно выполнить утепление, что такое пенопластовая шуба и для чего нужен вентилируемый фасад.

Как правильно создать и принимать в расчёты проект садового домика, грамотное планирование пространства, технология строительства садового домика, надёжность возведения стен, формирование качественного пола и перекрытий, как выполнить монтаж кровли, нюансы создания дачного домика. Сколько стоит построить садовый домик.
Правильное возведение крыши и чердака, качественное выполнение внутренней и внешней отделки сооружения, как выполнить установку лагов потолка.

Что из себя представляют домики эконом класса, раскрытие вопросов постройки щитового сооружения, какие материалы для этого лучше всего использовать.

На сегодняшний строительные технологии предлагают строительство садовых домиков не только из классических материалов (бревно, шлакоблок, кирпич), но и использовать в качестве основного стройматериала листы фанеры, OSB, газобетонные блоки, пеноблоки, брус и т.д.

Но именно садовые домики из фанеры имеют отличные звукоизоляционные и теплоизоляционные характеристики вместе с простотой выполнения работ и недорогой стоимостью строительства.

Еще одним достоинством этого строительства является возможность сделать дом из фанеры своими руками. Это позволяет значительно уменьшить затраты на привлечение профессиональных бригад. Но при этом нужно иметь в виду, что садовые домики из бруса и фанеры имеют некоторые недостатки, к примеру, уязвимость последней к агрессивным действиям внешней среды. Соответственно, нужно дополнительно принять меры по защите данного строительного материала, а это, в свою очередь, повышает затраты.

Также фанера является небезопасным стройматериалом для жителей дома в плане проникновения злоумышленников. Потому при сооружении садового дома из бруса и фанеры требуются внешние отделочные работы, к примеру, обшивка сайдингом, что помимо декорирования еще скрывает от посторонних глаз основной материал, используемый при строительстве.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Дачные домики сооружаются по каркасной технологии, которая набирает все большую популярность во многих

Странах мира.

Это объясняется основными ее преимуществами:

• нет необходимости в аренде специальной строительной техники;
• не требуется мощный фундамент;
• дачный домик имеет отличные характеристики относительно энергосбережения;
• возможность быстрого завершения работ по строительству;
• благодаря легкости конструкции и применяемым материалам во время строительства стены не дают усадки.

Но древесина, которая применяется для сооружения дома (доски для обрешетки крыши, бруски для каркаса стен), обязана быть сухой, а фанерные листы должны иметь по краям минимум сколов. Помимо этого, все материалы из древесины дополнительно подлежат обработке специальными составами, которые смогут обеспечить требуемую пожарную безопасность, а также защитят от влаги.

Строительство каркасного фанерного дома можно разделить на следующие этапы:

• сооружение фундамента;
• строительство каркаса стен и облицовка фанерой;
• устройство кровли;
• утепление;
• работы по отделке (внутренние и наружные).

Далеко не всегда на дачном участке есть смысл возводить капитальный дом, подходящий для проживания как летнее, так и в зимнее время. Если размер участка невелик, а сам домик будет использоваться лишь для кратковременного отдыха, то есть смысл остановиться на варианте небольшого симпатичного домика. Помимо экономии финансов, это позволит еще и значительно ускорить строительство.

Способы возведения дачных домов

Трудоемкость, цена и временные затраты на строительство сильно зависят от выбранного материала и размеров дома.

Использоваться могут такие методы строительства:

• кирпичное строительство . Используется в основном для домов средних размеров, характеризуется достаточно большим затратами времени. Для небольшого домика использовать особого смысла нет;

• строения из монолитного бетона – в практически не используется, тем более для небольших строений;
• каркасное строительство – можно назвать универсальной технологией, используется как для возведения небольших бытовок, так и для постройки крупных двухэтажных домов;

• дачные дома из блок контейнеров – позволяют вообще исключить этап строительства, нужно только поработать с металлом, вырезать отверстия под окна, двери.

Особенности размещения дачного домика

В отношении застройки участка следует ориентироваться на такие нормативы как:

• СНиП 30-02-97 – рассмотрены вопросы планировки и расположения отдельных построек, проект маленького дачного домика готовится главным образом с учетом этого документа;
• СП 11-106-97 – касается юридической стороны вопроса (разработка, согласование, утверждение).

При расположении строения нужно учитывать требования противопожарной безопасности и санитарно-гигиенические требования.

Обратите внимание! Противопожарные расстояния следует учитывать только в отношении домов, находящихся на разных участках.

Противопожарные расстояния зависят от использованного строительного материала. Так, если дом построен из камня и железобетона, то минимальное расстояние между домами на соседних участках должно составлять 6 м. Но вот в случае каркасного дома с использованием трудногорючих строительных материалов это расстояние увеличивается до 10,0 м.

Что же касается санитарно-гигиенических норм, то даже маленький дачный дом нужно располагать на нужном расстоянии, например, от выгребной ямы, компостной кучи, колодца, хозпостроек и т.д. Например, расстояние до уборной должно составлять как минимум 12,0 м, а до бани или душа – 8,0 м.

Каркасное строительство

Коротко эту технологию можно описать так – создается каркас строения из брусьев и деревянных планок, затем каркас обшивается. После этого остается только внутренняя и внешняя отделка. Причем технология особо не изменяется вне зависимости от того строится маленький домик для дачи или крупной строение.

Каким должен быть фундамент

Так как нагрузка на него будет минимальной, то не понадобится даже ленточный фундамент. Его роль состоит скорее не в восприятии значительной нагрузки, а в том, чтобы приподнять строение над уровнем земли. Это необходимо сделать для того, чтобы защитить дерево от гниения.

Под небольшие строения столбчатый фундамент можно изготовить даже не из бетонных или кирпичных столбиков, а из вкопанных в земля деревянных брусьев. Конечно, долговечность такой конструкции ниже, чем бетонной или кирпичной, зато цена такого фундамента минимальна.

Обратите внимание! При этом часть столбика, находящаяся в земле, должна быть пропитана защитными составами и обернута в гидроизолирующий материал.

Монтаж брусьев нижней обвязки

Маленькие дачные домики весят очень мало, поэтому если нижнюю обвязку не закрепить надежно, строение может легко сползти с него, например, при сильном ветре.

Пойти можно двумя путями:

• использовать анкерные болты;
• оставить в самом бетоне столбчатого фундамента арматурные выпуски. Потом в брусе нужно будет сделать отверстие, равное диаметру арматуры и просто надеть брус на него. Лишняя часть металл просто отрезается. Такой способ полезен тем, что брусья легко можно заменить при ремонте, достаточно просто приподнять домики над ними.

Что касается углов, то брусья друг с другом соединяются «в лапу», с более сложными вариантами нет смысла возиться. Для дополнительной прочности оба бруса соединяются деревянными нагелями. Настилаются лаги для пола.

Монтаж каркаса

Каркас под маленький домик на дачу изготавливается из брусьев (10х15, 15х15 или 10х10 см) – устанавливаются в углах, также из них изготавливается верхняя обвязка, деревянных планок (4х10 см) – подойдут для лаг, стропил и балок перекрытия, а также деревянных планок (например, 8х3 см) – для стоек каркаса.

Инструкция по монтажу выглядит так:

• стойки из брусьев устанавливаются в углах, для большей прочности они надеваются на нагель, соединяющий брусья нижней обвязки. Дополнительно допускается их фиксация металлическими уголками;

• стойки могут крепиться к нижней обвязке либо только металлическими уголками, либо полной или неполной вырубкой;

• брусья верхней обвязки придают жесткость конструкции;
• настилаются балки перекрытия;

• монтируется стропильная система;
• выполняется обшивка каркаса.

Обратите внимание! Стойки каркаса на время строительства фиксируются временными раскосами, потом их убирают и устанавливаются уже постоянные раскосы.

Отдельно стоит упомянуть о кровле. Так как нагрузка на стропильную системы будет невелика, то можно использовать висячую стропильную систему.

В таком случае нагрузка будет передаваться на стены домика. За жесткость стропильной рамы отвечает ригель.

Дома из контейнеров

Обычные грузовые контейнеры могут стать превратиться в красивые маленькие дома для дачи. При этом размер строения ограничен размерами самого контейнера, при желании можно объединить сразу несколько контейнеров.

Все работы в таком случае сводятся к транспортировке контейнера и его внешней и внутренней отделке. При облагораживании обычного контейнера достаточно просто вырезать отверстия металле под окна и двери, при этом в углах металл нужно оставить, иначе жесткость конструкции будет недостаточной. Если с электропитанием на участке проблемы, то поможет аренда дизель генератора для дачи.

Изнутри обязательно понадобится утепление домика. Это нужно выполнить даже в том случае, если проживание планируется исключительно в теплое время. Дело в том, что теплоизолятор одновременно является и неплохим звукоизолятором.

Каркас для утепления собирается из деревянных брусков, а пространство между ними заполняется любым подходящим материалом, особых ограничений нет. Можно использовать пенопласт, минеральную вату, минераловатные плиты и т.д.

Обратите внимание! Контейнер легко могут украсть, чтобы этого не произошло желательно приварить его нижнюю часть к стойкам фундамента.

В итоге получается вполне подходящее для проживания строение. А что касается размеров, то даже самый маленький дачный домик вполне способен предоставить комфортную ночевку 2-4 людям, для среднестатистической семьи этого вполне достаточно.

Подведение итогов

Небольшой дом есть почти на каждом дачном участке. Маленький дачный домик своими руками сможет построить каждый дачник, а информация в этой статье поможет определиться с оптимальной технологией строительства. Основное внимание уделено каркасной технологии, как самой перспективной для решения такого рода задач ().

На видео в этой статье показан процесс строительства небольшого дачного домика.

Фото строительства будущей дачи из бруса эконом класса можно посмотреть нажав на ссылку посмотреть полный альбом или по

Дачные дома со временем морально устаревают и начинают казаться тесноватыми. Но многие не торопятся их сносить - расширяют за счет пристроек, перестраивают. Популярно и другое – построить новый дом вместо существующего. Жилища старой постройки почт все рубленые, а современные делают в основном из бруса. Если строить своими руками, самому, без привлечения рабочих, то брус стандартного размера 150×150 мм не подходит - он слишком тяжелый, особенно сырой. Я решил поступить проще - возвести дом из сухого бруса (атмосферной сушки) сечением 150×1001 и, после усадки стен, утеплить его снаружи базальтовое ватой той же толщины. Я стараюсь придерживаться СНиПов, а они гласят, что для нашей средней полосы даже 150-миллиметрового слоя дерева недостаточно, без дополнительного утепления не обойтись.

Чтобы строительство вышло не слишком дорогим, не применять местные материалы и учитывать существующие условия и традиции.

Этап 1 – Подготовка и заливка фундамента

Перед тем, как выбрать тип фундамента, конструкцию и материалы для его изготов­ления, необходимо изучить геологические условия. Нужно точно знать состав грунта, определить уровень грунтовых вод. А самое главное - посмотреть, как устроены фун­даменты домов, которые давно здесь стоят. Например, выяснилось, что в нашей местно­сти (Рязанская область, Касимовский район) фундаменты делают в основном из белого камня - известняка (1). Как правило, без армирования и при этом - неглубокого за­ложения. И на то есть причины: грунт пес­чаный, а значит, не «пучинистый». До воды очень далеко, а дома в основном - дере­вянные избы.

Работу по возведению фундамента начина­ем с выкапывания траншей и удаления пло­дородного слоя (2). Появившийся песок для уплотнения проливаем водой. В траншеи за­сыпаем камень и прокладываем по два прут­ка арматуры с перевязкой в углах. Думается, что армирование в нижней и верхней части ленты фундамента лишним не будет (3).

Можно, конечно, попробовать заказать готовый бетон с доставкой грузовиком-миксером, но в нашей местности это нере­ально - отсутствует предложение. Да и на огород он не смог бы заехать. Но главная причина в том, что готовый бетон дорог, в то время как бесплатный песок лежит прямо под ногами, а машину камня заказать у нас дешевле, чем в Москве - пустую машину. Кстати, если с деньгами совсем плохо, ничто не мешает сэкономить и на камне, например набрав его на реке.

Первый же замес вручную на листе желе­за показал бессмысленность этого занятия в XXI веке. Оставалось два варианта - ис­пользовать бетоносмеситель или отказаться от строительства. Выбираем первое. Так на объекте появился бетоносмеситель СМ-160 от компании «Кратон» (4).

И процесс пошел (5) - только успевай подвозить цемент. Бетоносмеситель удобно двигать вдоль траншеи, а для залива раство­ра пришлось приспособить лист, валявший­ся под ногами (6). Чтобы он не прогибался, подставляем опоры из обрезков доски (7).

Пластмассовый кожух, где расположен двигатель, во время работы лучше ничем не закрывать, чтобы не перекрывать выход воз­духа, охлаждающего двигатель. Полиэтиле­новую пленку можно накинуть после - для защиты от осадков.

Бетоносмеситель активно используем для подготовки раствора, в который укладываем (а иногда просто сбрасываем) камни (8). Та­ким способом была залита лента до уровня земли. Выше ленту выкладываем из этого же камня на более густом растворе (9).

Не доходя до верха, устанавливаем арма­турный каркас, аналогичный нижнему (10). Для выполнения кладки потребовался бо­лее мелкий камень (11).

Даем время почти готовому фундаменту выстояться перед строительством дома (12). Вид у него не очень ровный, но поверхность всегда можно отделать - оштукатурить, ис­пользуя бетоносмеситель (к слову, в деревне почти все дома такие), или закрыть декора­тивными панелями.

В процессе работы на многом удалось сэкономить - не понадобилась опалубка, использовались местные, очень дешевые, материалы - песок и камень. Если подве­сти итог, получается, что все расходы (вклю­чая стоимость бетоносмесителя) оказались меньше стоимости готового бетона (которо­го и взять было негде) и опалубки.

Но, к сожалению, не в любой местности так получится. Например, на подмосковном болоте пришлось бы делать пространствен­ный каркас из арматуры, сооружать опалуб­ку и заливать бетон.

Этап 2 – Сборка дома из бруса

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

Для строительства коробки дома использовался брус 150×100 мм, стену из которого впоследствии планировалось утеплить. Брус пролежал в штабеле два года. За это время он, конечно, высох и стал намного легче. Некоторые образцы довольно заметно «повело», в основном закрутило «пропеллером».

Такой брус, в отличие от квадратного в сечении (150×150), не всегда пилят из средней части ствола, радиальный распил встречается нечасто - а это повод к отклонению от прямоугольного сечения при сушке и к кручению винтом.

Однако желание иметь дело с сухим материалом перевешивает все возможные сложности при сборке дома.

ИЗГОТОВЛЕНИЕ НАГЕЛЕЙ

Как известно, правильные дома из бруса собирают на деревянных нагелях. Для их изготовления подойдут обрезки доски, оставшиеся после выполнения какой-либо работы, например устройства обрешетки под кровлю (13).

Чем мельче годичные кольца на древесине, тем лучше - твердость выше. Берем обрезки и торцуем с одной стороны на соответствующей пиле (14). Затем ставим упор и пилим в размер (15), в нашем случае 120 мм. Получились аккуратные дощечки и дрова (16).

Пропускаем дощечки через ленточную пилу (17) - получаем ящик палочек квадратного сечения (18). Осталось заострить их топориком (чтобы остались квадратные площадки) с обеих сторон - и несколько сот нагелей заготовлены (19).

ЗАГОТОВКА МХА

Для сборки дома понадобится межвенцовый утеплитель. «Продвинутые» строите­ли обычно используют рулонный, который продается на любом строительном рынке. Работать с ним очень просто: раскатал лен­ту – и клади брус.

Иное дело мох. Во-первых, он ничего не стоит, во-вторых, является природным анти­септиком. Информации на эту тему много, но нигде не нашлось отрицательного отзыва об использовании мха. Рекомендуют применять белый торфяной мох сфагнум или красный (20). Первый при высыхании превращается в очень хрупкую массу, а второй состоит из длинных стеблей с листиками, похожими на елочку, и достаточно жесткий. Лучше всего свежий мох, пролежавший не более двух не­дель. У меня мох находился в полиэтилено­вых пакетах неделю в немного влажном со­стоянии и в жаркую погоду - ничего с ним не случилось.

Мох пахнет йодом, почти как на море, - несомненно, это лишний раз свидетельству­ет о его пользе.

ИЗГОТОВЛЕНИЕ КОСЯКОВ

Для классического брусового дома необ­ходимо заготовить косяки - на каждый про­ем, будь то окно или дверь.

Выбираем ровный брус, желательно без сучков или с минимальным их количеством. Для работы можно соорудить импровизиро­ванный верстак прямо у штабеля с пилома­териалом (21). Сделав продольные пропилы дисковой пилой с параллельным упором (22), легко вырубаем стамеской лишний ма­териал (23).

Делать косяки по всем правилам очень сложно, не всякий плотник умеет. Поэтому для окон применяем сильно упрощенный вариант, доступный каждому. В оконном проеме будут только два вертикальных ко­сяка, а горизонтальную связь осуществит сам оконный блок заводского изготовления, достаточно массивный. (В деревенских из­бах оконный проем обычно «окосячивается» со всех четырех сторон и в него вставляют переплеты.)

Под установку блока необходима «чет­верть», но и тут реально упростить дело - вместо выборки материала (показан штри­ховкой на фото 24) можно вклеить планку, предварительно острогав плоскость. Полу­чится тот же самый результат.

С дверным проемом такое упрощение не пройдет - понадобятся все четыре эле­мента. Зато вполне доступно упростить саму форму изделий.

В нижнем брусе (25), который будет слу­жить порогом, выбираем такие же пазы, как в вертикальных косяках, чтобы он тоже на­девался на шипы проема. Но здесь пришлось бы долбить стамеской поперек волокон - очень неблагодарное занятие. Поступаем следующим образом: делаем пропилы дис­ковой пилой, выставив необходимый выход диска и закрепив параллельный упор (26), затем сверлим перовым сверлом отверстие диаметром 25 мм, как под нагели (27). И, на­конец, сабельной пилой выпиливаем попе­рек волокон ровный прямоугольник (28).

Профессиональные плотники в пороге стамеской вырубают два гнезда прямо­угольной формы, а у вертикальных косяков снизу делают ответные выступы, выпиливая и срубая стамеской лишний материал. Мы же просверлим отверстия, как под нагели, и два нагеля забьем (29). Снизу косяков про­сверливаем такие же отверстия (30).

С верхним горизонтальным брусом пока ничего не делаем, а к порогу прибиваем дощечку - имитацию «четверти». Получи­лось сильно упрощенное, но все же выпол­няющее свою функцию оформление двер­ного проема (31). В будущем его построгаем и вклеим «четверти».

НЕОБХОДИМЫЙ ИНСТРУМЕНТ

В строительстве брусовой коробки уча­ствовали следующие электроинструменты: постоянно - дисковая пила Makita 5704R и безударная дрель Makita 6408, изредка - электрорубанок Makita 1923H и сабельная пила Skil 4900 (32). Ручной инструмент: во­дяной шланг, угольник, отвес, рулетка, моло­ток, кувалда, топор, стамеска.

Для разделки бруса используем дисковую пилу Makita 5704R. Брус пилим за два раза - проводим линию по угольнику, отрезаем, затем переворачиваем и снова отрезаем. Линию можно переносить на противопо­ложную сторону угольником или проводить ее и пилить «на глаз».

Этой же пилой делаем пазы для углового соединения и коренной шип. При выполне­нии последнего немного не хватало глубины пропила - приходилось несколько движе­ний делать ручной ножовкой.

СБОРКА ДОМА ИЗ БРУСА СВОИМИ РУКАМИ

Для работы с брусом вблизи фундамента желательно поставить верстак, но можно обойтись и штабелем пиломатериала высо­той примерно 850 мм (33).

ПЕРВЫЙ ВЕНЕЦ

Пришлось повозиться с укладкой первого венца, ведь нужно иметь ровную горизон­тальную поверхность фундамента. Кстати, лучше ее обеспечить сразу во время кладки (или заливки).

Первый венец принято соединять «в пол дерева». Этот узел легко выполняется дис­ковой пилой - пилим поперек и вдоль (34). Где не хватает глубины пропила, делаем не­сколько движений ручной ножовкой (35), затем лишнее срубаем стамеской - готово (36). Кстати, это единственный венец, где для соединения брали гвозди.

На фото (37) видно, что венец стоит на подкладках. Между ними есть разрывы, впо­следствии там будут организованы продухи. В нашей местности их принято делать в сте­не, а не в фундаменте. Это значительно про ще, да и скорость ветра на высоте больше, чем у земли, следовательно, проветривание подполья будет интенсивнее. На подкладки (они шире стен) планируется установить по­ловые балки для распределения нагрузки на фундамент.

Первый венец и подкладки покрываем антисептиком «Сенеж». По моим наблюде­ниям, быстрее всего разрушается древеси­на элемента, лежащего на гидроизоляции. В данном случае это доски-подкладки, а не первый венец. Подкладку, если когда-нибудь возникнет такая необходимость, заменить будет гораздо проще, чем первый венец.

ВТОРОЙ И СЛЕДУЮЩИЕ ВЕНЦЫ

Со второго венца начинается однотипная монотонная работа. В углах брус необхо­димо соединять на коренной шип, простое примыкание брусьев недопустимо. Дис­ковой пилой брус торцуем за два пропила с помощью угольника (38) - линия реза переносится на противоположную сторону. Сделать коренной шип просто (39). Если не хватает выхода диска - прибегаем к по­мощи ручной ножовки. Выбрать паз - еще проще (40).

Примечание. Во всех соединениях «шип-паз» необходимо предусматривать ме­сто для укладки теплоизоляционного материала (у меня зазор составляет 4-5 мм). Нельзя, чтобы дерево просто касалось дерева.

Предварительно устанавливаем необхо­димую глубину пропила.

Примечание. У пилы Makita 5704 R ве­личина выхода диска меняется легко и быстро - ослаблением рычажка. Это очень удобно в работе. Если в столяр­ном деле обычный порядок действий такой: выставил какой-либо параметр инструмента - и обрабатываешь се­рию деталей, то у плотников часто все наоборот: затащил брус на верстак - и регулируешь глубину пропила для раз­ных узлов.

Очень порадовал тонкий диск «циркуляр­ки» - он заметно снижает затрачиваемое усилие.

Предохранительный кожух настолько плавно поднимается при выполнении реза, что его не замечаешь.

Если длина стены больше длины бруса, придется сращивать его по длине. У длинно­го бруса делаем запилы с двух сторон, сруба­ем лишнее стамеской и получаем шип в цен­тральной части (41). Раз есть шип - значит, нужен паз. Но я уже говорил, что рубить дерево поперек стамеской - не мой метод, такие «подвиги» никому не нужны! Сверлим сквозное отверстие (я сверлил с двух сторон навстречу ввиду недостаточной длины свер­ла) (42), отрезаем от заготовки лишнее (43), размечаем и вдоль волокон легко рубим стамеской (44). Кстати, при желании мож­но изменить порядок - отрезать заготовку в размер, а потом просверлить сквозное от­верстие.

Соединяем два бруса (45) и забиваем за­зоры мхом (46).

Примечание. В том венце, с которого начинается проем, удобно сразу выпол­нить шипы для косяков этого проема. При нарезке пила не сможет выполнить их полностью, придется в самом конце долбить стамеской. На фото (47) видно, что брусья уте с шипами, а пороги двер­ных проемов лежат в качестве шабло­нов.

И вот второй венец со всеми соединения­ми (углы и сращивание по длине) положен на первый, теперь необходимо разметить по­ложение нагелей, которые соединят брусья. Используя угольник, делаем вертикальные отметки карандашом на верхнем и нижнем брусе (48) - в тех местах, где планируется установка нагелей. Переворачиваем верх­ний брус. С вертикальной черты переносим разметку в центр бруса (49). Затем на задан­ную глубину (больше половины длины наге­ля) сверлим отверстия (50) и забиваем в них молотком нагели (51).

Примечание. Безударная дрель Makita 6408 мощностью 530 Вт успешно справ­ляется со сверлением отверстий под на­гели. Удобна она и для присадки мебель­ной фурнитуры. Приходилось сверлить отверстия диаметром 2 мм под саморезы - отсутствие биений патрона позволяло это делать.

О НАГЕЛЯХ

С точки зрения инженера, в круглое отвер­стие должен забиваться нагель круглого се­чения. Но плотники думают по-другому: ква­дратный в сечении нагель проще сделать, да и держит он крепче. А главное - короткий нагель не препятствует осадке дома. Дело в том, что держа в руке дрель, невозможно просверлить идеально вертикальное отвер­стие. Когда очередной брус устанавливается на слегка торчащие заостренные нагели, он немного шатается, а более или менее прочно устанавливается после осаживания кувал­дой. Такие нагели работают только на срез и гарантируют полную осадку (даже если поставлены с небольшим отклонением от вертикали) за счет усыхания бруса (если он сырой) и уплотнения межвенцового утепли­теля, без образования щелей. У меня размер нагелей в сечении - 22×22 мм, а диаметр перового сверла - 25 мм (52).

Я однажды наблюдал, как рабочие свер­лили брусовую стену длинным сверлом (оно, кстати, стоит недешево!) и забивали такие же длинные нагели круглого сечения, похожие на черенки от грабель. О вертикальности от верстий не могло быть и речи. После этого дом, вместо осадки, «завис» на этих черен­ках, и между брусьями образовались огром­ные щели. Такие вот «грабли»…

УКЛАДКА МХА И ПАКЛИ

После забивания нагелей раскладываем паклю и мох (53). Причем паклю - волокна­ми поперек бруса, а мох просто накидываем на нее (54). Мох - почти сухой, но не пыль.

Свисающей паклей удобно будет конопа­тить, а мох в рекламе не нуждается.

После установки на нагели всех брусьев венца, укладки пакли и мха и осаживания ку­валдой конструкция все еще шатается из-за зазоров в угловых соединениях. В эти зазо­ры (они здесь не превышают 4-5 мм) плот­но забиваем мох - шпателем (55) и узкой металлической полосой (56). Белый мох за­толкать сложно - он крошится, а вот в сме­си со стеблями красного отлично заходит в полости.

Примечание. Почему в углы укладываем только мох? Во-первых, мох - прекрас­ный антисептик. Дому еще долго сто­ять без отделки, и по углам будет течь дождевая вода. Во-вторых, если возник­нет необходимость строгануть брус в углу (57), мох не станет помехой, тог­да как пакля неизбежно намотается на барабан рубанка и заклинит его. У меня был такой случай, при этом порвался ремень привода.

После этого не только углы стали непрода­ваемыми и теплыми, но и резко увеличилась прочность соединений - прочнее, чем на гвоздях!

Примечание. После завершения рабо­чего дня угловые соединения лучше за­крыть от возможного дождя (58).

ВЫРАВНИВАНИЕ БРУСЬЕВ

На фото (59) видно, что один брус выше другого, а они должны быть равными по вы­соте. Но не стоит сразу браться за рубанок - все вполне способен решить удар кувалдой.

Рубанок используем в последнюю оче­редь - там, где ясно видима помеха укладке следующего венца, например при необходи­мости сбить «горбы» (они часто образуются около сучков) или сровнять «винт». Строгая брус для лучшего прилегания, можно по­терять много времени. Я считаю, что пакля и мох - оптимальное решение проблемы щелей.

ВЕНЕЦ ЗА ВЕНЦОМ

Следующий венец укладываем так, чтобы соединения в углах чередовались. Внутрен­няя несущая стена нуждается в связи с про­дольной стеной все тем же стандартным соединением (60) - через один венец. Как обычно, размечаем и сверлим отверстия под нагели, но в «шахматном» порядке отно­сительно нижних венцов (61), раскладываем паклю и мох (62). Когда все брусья на своих местах, уплотняем угловые соединения (63).

Каждый новый венец укладываем, разме­чаем (64), сверлим отверстия (65), забиваем нагели (66), раскладываем межвенцовый утеплитель (67). И дом растет…

Стыковку брусьев по длине (68) принято делать «вразбежку».

ПРОЕМЫ

Когда дом дорос до уровня установки оконных блоков (здесь - седьмой венец, от будущего пола до подоконника - 800 мм), делаем разметку оконных проемов в соот­ветствии с чертежом. Минимальная (габа­ритная) ширина проема выбрана как ширина оконного блока + размеры косяков без учета глубины паза (2×70 мм) + четыре уплотняе­мых зазора (по два на сторону: между стеной и косяком, а также между косяком и окон­ным блоком - всего 15 мм). Итого: ширина проема равна ширине блока (например, 1170 мм) плюс 155 мм. По этим размерам и устанавливаем венец с оконными проема­ми - в брусьях заранее нарезаны шипы, как в случае с дверными проемами (69).

В следующих венцах у брусьев проема шипов пока нет, но внутренний габаритный размер соблюдается.

Обычно в проемах, через несколько бру­сьев, кладут цельный брус для связи стены и выравнивания проема. Я решил выклады­вать все проемы из «коротышей» (70) без перемычек - нечего ровный брус переводить, а от поведенного при сушке все равно ни­какого проку. На «коротыши» и пошел весь не очень ровный, но зато сухой брус. В этом случае надо постоянно по отвесу контро­лировать проемы, не помешает и проверка прямолинейности стены, состоящей из про­стенков (71).

Угол и Т-образная конструкция держат сами себя, а отдельный простенок лучше временно скрепить рейками (72) - зава­лить его очень легко.

Примечание. Там, где будут шипы про­ема и пройдет линия реза дисковой пи­лой (это в нескольких сантиметрах от края), не стоит класть паклю, иначе она будет наматываться на диск (73). Впо­следствии ее легко подбить с торцов.

Когда венец, на котором завершаются проемы, предварительно (без нагелей и пак­ли) уложен, снимаем верхние брусья прое­мов. Они все - легкие «коротыши». Дальше делаем резы пилой для шипов, на которые надеваются косяки. Диск выставлен на необ­ходимую глубину, для отступа от края уста­новлен параллельный упор - работа много времени не занимает (74). Непосредственно в стене «циркулярка» до конца прорезать брус не сможет, а на верстаке это очень просто.

В начальном венце проема срубаем шипы для ориентировки и контроля сборки - удобнее «кидать» отвес в проеме. В завер­шающем венце проема так поступать нет нужды, все равно потом придется рубить шипы во всех брусьях.

Собирать проемы без связи до самого вер­ха, да еще используя для этого «коротыши» из поведенных при сушке брусьев, - непро­стая задача.

Если обрезок короткий и легкий, можно примерить заготовку перед нарезкой шипа (или паза) - вдруг на брус, имеющий откло­нение влево, ляжет отклоняющийся вправо, и тогда в итоге получится ровная стена. Если же оба наклоняются в одну сторону - впол­не возможна «пизанская башня» (75).

Вот и приходится либо сострагивать «винт» рубанком, либо идти «ступенькой» - на фото (76) проиллюстрирован как раз та­кой случай. Вдобавок ликвидирована щель (77) - тоже без рубанка не обошлось.

Главное - не забывать постоянно контро­лировать вертикальность проемов отвесом.

УСТАНОВКА КОСЯКОВ

Когда уложен верхний венец, самое время установить косяки на все проемы. Это значи­тельно повысит прочность, а то некоторые отдельно стоящие простенки легко шата­ются рукой. В каждом проеме нижний брус имеет полноценный шип, а верхний - рез пилой в нужном месте. Осталось приложить направляющую (78), выставить требуемую глубину пропила и провести рез дисковой пилой (79). С торцов, по отвесу, проводим две линии - размер шипа, а все лишнее сру­баем стамеской (80).

Ширина шипа меньше ширины паза на величину двух зазоров для теплоизоляцион­ного материала. Сейчас косяки ставят толь­ко для повышения прочности и обеспечения нормальной осадки, поэтому шипы можно оставить пошире, а потом дорубить во вре­мя отделки.

Между косяками временно поставлены распорки (81).

РЕЗУЛЬТАТ И ЦЕНЫ

Если вы планируете в будущем сделать каркасную пристройку (например веранду на входе), то самый верхний венец лучше класть в момент строительства пристройки. Вот и в моем случае уложено на один венец меньше.

Осталось накрыть коробку временной крышей (82), закрыть проемы и ждать сле­дующего строительного сезона.

ВЫВОДЫ

Мой фундамент оказался значительно де­шевле аналогов. Самосвал камня в нашей местности стоит 4000 руб. Песок не стоит ничего - знакомый на тракторе подвез две тележки. Основные расходы пришлись на цемент - 48 мешков по 200 руб. то есть 9600 руб. Арматуру покупали в розничном магазине - 8200 руб. Итого - 21 800 руб.

Когда брус лежал в виде штабеля шири­ной около двух метров и высотой около метра, никто не верил, что этого материала хватит на дом. Но двадцать брусьев даже осталось. А если быть точным, то на дом раз­мерами 6×10 м (из которых брусовая часть - 6×7,5 м) ушло примерно 7,5 кубометра бруса 150×100 мм. В ценах 2009 года (благодаря кризису они относительно 2008 года снизи­лись) получается: 7,5×5400 руб. = 40 500 руб.

Для бруса 150×150 мм сумму пришлось бы умножить на 1,5, но это еще не все. Одному с таким брусом не справиться (тяжелоатлетов в учет не берем) - значит, не обо­шлось бы без помощников. Сколько стоит их труд - я не знаю.

Для сборки дома эконом класса понадобились также бесплатные нагели и мох. А паклей снабдили меня друзья после завершения строитель­ства.

Получается, что основа будущего дома - брусовая коробка, стоящая на фундаменте, обошлась в цене совершенно недорого (я бы даже сказал дешево) в 62 300 руб.

В работе понадобился небольшой набор инструментов, которые отличаются универ­сальностью и пригодятся для выполнения других задач. Важную роль сыграли бетоно­смеситель и дисковая пила.

Работая в одиночку и при условии хоро­шей погоды, вполне можно за день-полтора укладывать один венец дома с перегород­кой. Вес материала позволяет: брус - это вам не свежеспиленный ствол (хотя и не «на­дувное бревно», даже если брус сухой).

Новая выставка защитная обувь 2019 для мужчин"s сталь носком анти… Robotime 4 вида мрамор Run игры DIY Waterwheel деревянные модели… : Сегодня в рубрике “Дачное строительство”...

: Как сделать пристройку к дачному...

В наши дни большинство людей в теплое время года хочет жить на природе. Дышать чистым воздухом, на время избавившись от атмосферы шумного задымленного мегаполиса и постоянных стрессов – мечта многих горожан. Некоторые годами собирают нужную сумму на строительство капитального дома на даче. Но для того, чтобы переехать на природу, совсем не обязательно ждать, когда же у вас соберется нужное количество денег. Садовый домик может оказаться комфортным временным жильем, на его возведение не потребуется много времени, обойдется он недорого и жить летом в нем будет очень приятно. Садовый домик своими руками построить реально, нужно выбрать подходящий проект, материал, определиться с ценой.

Бюджетный вариант садового домика можно построить из бруса или используя финскую каркасно-щитовую технологию. Это строения одного типа, только при строительстве брусового дома он обшивается брусом (профилированным или простым), а каркасный дом обшивается ДСП, фанерой или ДВП.

Садовые домики по финской технологии – хорошее решения для дачного участка. Для легкой конструкции не требуется массивный фундамент, каркас быстро обшивается отделочным материалом.

Времени на строительство такого дома нужно меньше, чем брусового, т.к. крупные листы фанеры, которые используются для обшивки, крепить к каркасу намного быстрее, чем брусья. Такой домик можно возвести даже за неделю, причем он будет выглядеть презентабельно, особенно, если для обшивки использовать вагонку из дерева.

Красивый садовый домик из фанеры – декоративная отделка дымохода, ярко окрашенные стены, ажурное крыльцо и крыша из битумной черепицы. Дом может выглядеть эстетично и без деревянной обшивки

Этапы строительства:

• Установка опор фундамента.
• Возведение каркаса: работа над верхней и нижней обшивкой, возведение вертикальных опор и стропил. Для монтажа дверей и окон формируются контуры с использованием дополнительных брусьев.
• Для создания чернового варианта пола используются толстые доски – толщиной 20 см и более.
• Наружная обшивка каркаса фанерой, для крепления используются саморезы. Для внутренней обшивки используются гипсокартон, фанера, ДВП или ДСП. Ночи весной и даже летом иногда бывают довольно прохладными, поэтому домик желательно утеплить. Для этого между слоями обшивки можно проложить слой минерало-ватного утеплителя.
• Монтаж чистого пола – половая доска или линолеум.
• Обшивка фанерой стропил. Фанеру затем покрывают слоем олифы и рубероидом.

Чтобы ваш домик был красивым, ему требуется наружная обшивка из солидного материала. Например, сайдинга или деревянной вагонки. Окна в дачном домике можно устанавливать и пластиковые, и деревянные, это дело вкуса. Но пластик более прост в уходе, да и прослужат такие окна дольше.

Построить садовый домик своими руками можно и из бруса. Это наиболее часто использующийся материал для дачных домиков. Брус смотрится эстетично, а постройка из этого материала способна прослужить достаточно долго. В строительстве можно использовать простой и профилированный брус. В последнем случае сборка домика напоминает конструктор, т.к. соединение элементов происходит благодаря пазо-гребневой системе. Дачные дома из профилированного бруса сегодня предлагает немало фирм, все элементы такого дома уже готовы, их нужно только собрать.

Строительство садового домика из бруса

Первым делом, как обычно, делаем фундамент. Он может быть как столбчатым, так и ленточным. Столбчатый фундамент подойдет, если размер домика невелик. Для фундамента можно также использовать бетонные плиты, их укладывают на хорошо утрамбованный слой песка, заглубляя в грунт примерно на 15 сантиметров. После возведения фундамента на него следует уложить гидроизоляционный слой, подойдет рубероид.

После того, как фундамент сделан, происходит установка каркаса. Венец и лаги (нижняя обвязка из бруса), укладываются на опоры фундамента, потом устанавливаются вертикальные опоры из этого же материала.

Каркас садового дома из бруса возводится за короткий срок, при этом постройка довольно прочная и долговечная

Если вам нравится садовый домик с верандой, нижние лаги продлеваются на ее предполагаемую длину, устанавливаясь на дополнительные опоры. Для создания пола используются толстые доски, как и в вышеописанном варианте.

После устройства пола, собираем стены из бруса. Для крепления соединений используются нагели, после слоя уплотнителя на готовый ряд выкладывается новый венец. Уплотнитель необходим для каждого слоя, можно использовать джут или паклю.

Затем обустраиваем крышу. Установка раскосов и стропил из бруса. Следующий этап – обшивка брусом и укладка слоя рубероида. После этого – завершающие работы над полом. Дощатый пол покрывается теплоизоляцией (минераловатным слоем). В качестве гидро- и пароизоляции можно использовать пергамин. В качестве напольного покрытия в дачном домике подойдет толстый линолеум или половая доска.

Домик будет выглядеть очень привлекательно, если снаружи брусья будут или деревянной вагонкой. Теперь можно переходить к установке окон и дверей и подумать о том, каким вы хотите видеть интерьер своего дачного жилища.

Внутренний дизайн садовой постройки

Интерьер садового домика из бруса хорош сам по себе – обшитые деревом стены и полы выглядят отлтчно, так что дизайн садового домика внутри может быть выполнен в стиле минимализма – необходимая мебель, минимум аксессуаров, общий фон – деревянная обшивка.

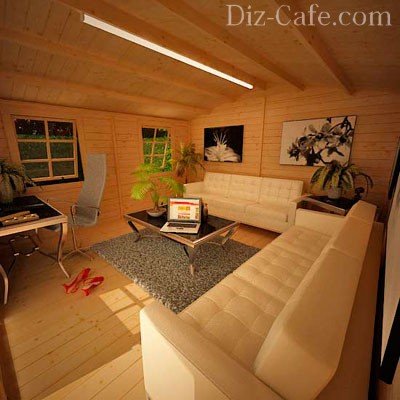

Интерьер садового домика в минималистском стиле. Стены, пол и потолок – деревянная обшивка, минимум мебели и декор в виде зеленых растений и пары картин

Дерево прекрасно сочетается с натуральным камнем, поэтому из песчаника можно сделать столешницу, выложить часть стены. На веранде в сочетании с деревом будут гармонично смотреться элементы ковки.

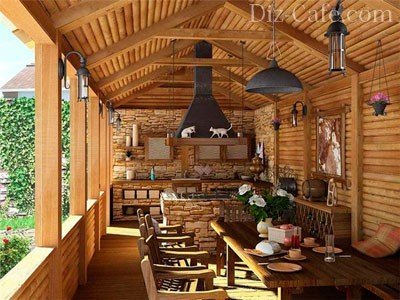

Веранда садового домика из бруса, где прекрасно сочетаются дерево, кованые светильники и натуральный камень, которым выложена стена, стол и жаровня

Деревенский стиль также подойдет для дизайна садового домика внутри – используйте пэтчворк, клетчатые ткани и занавески, глиняную посуду, грубую деревянную мебель, сухие букеты, если вам по душе стиль кантри.

Также будет полезен материал о стиле кантри на даче:

Если домик изнутри обшит фанерой или гипсокартоном, жилищу можно придать городской вид – оклеить стены обоями или покрасить, пол застелить ковром.

Интерьер садового домика в городском стиле, 2 в 1, спальня и кабинет

Примеры планировки садовых домиков

План садового домика должен быть простым – это постройка небольшой площади, обычно с одной, максимум двумя жилыми комнатами, кухней, небольшим санузлом, прихожей/кладовой и верандой, если она предусмотрена планировкой.
