Как сделать надежную дренажную систему на участке своими руками. Как правильно установить дренажную систему для дачного участка Правильный дренаж участка схемы и рекомендации

Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке - это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.

В этой статье рассмотрим:

• Как обустроить отвод воды на участке.
• Как своими руками сделать бюджетную ливневую канализацию.
• Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации - выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное - строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки - сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда - строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Объем поверхностных вод обычно превышает объём подземных вод.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

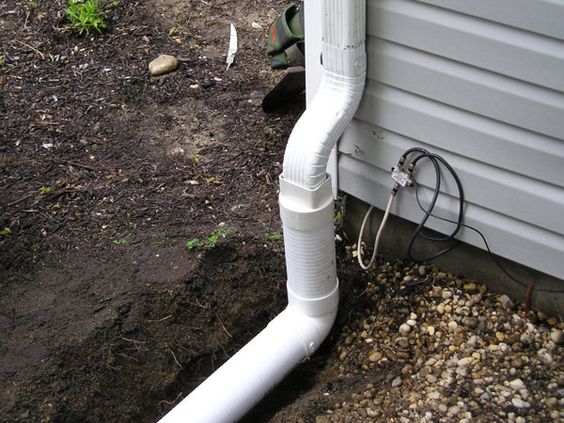

Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

• Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

• Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Денис1235 Участник FORUMHOUSE

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.

Денис1235

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by .

yury_by Участник FORUMHOUSE

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

yury_by

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

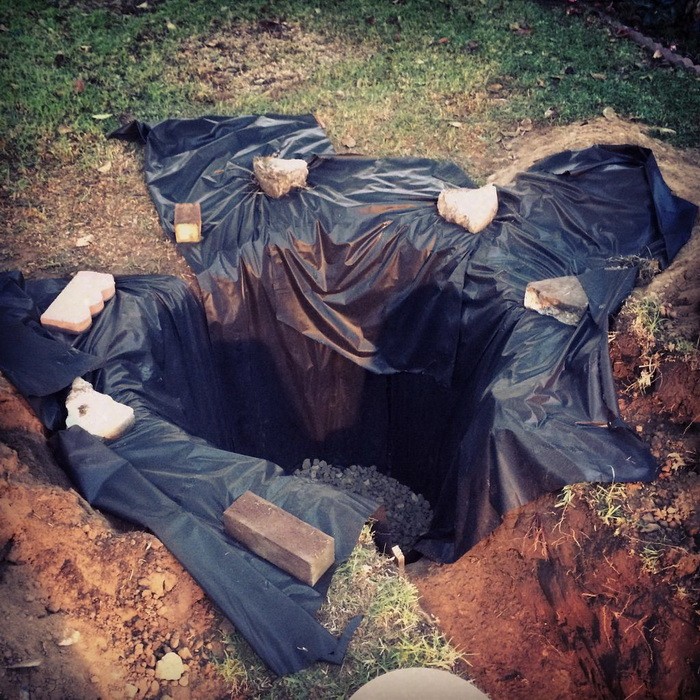

Копаем яму под для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

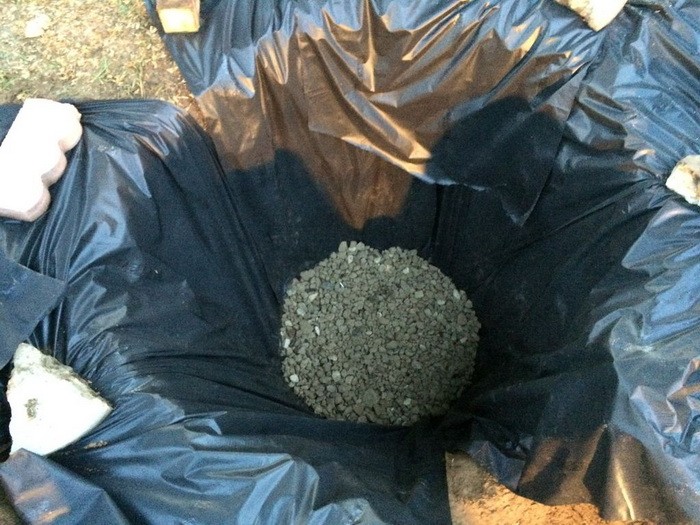

Следующий этап - засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Красим крышку люка.

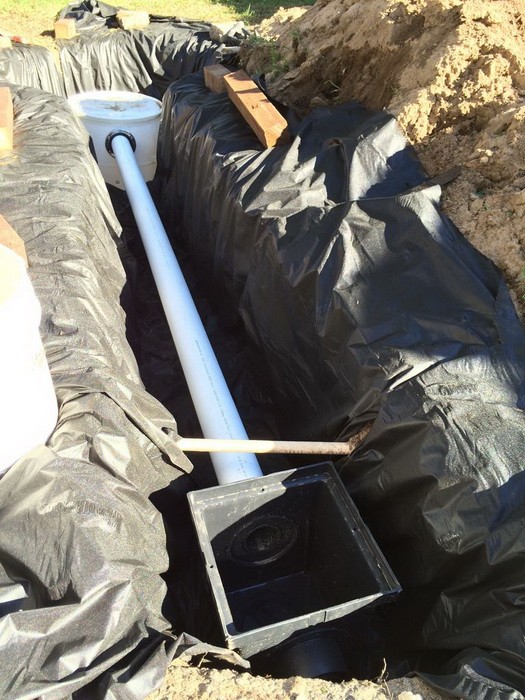

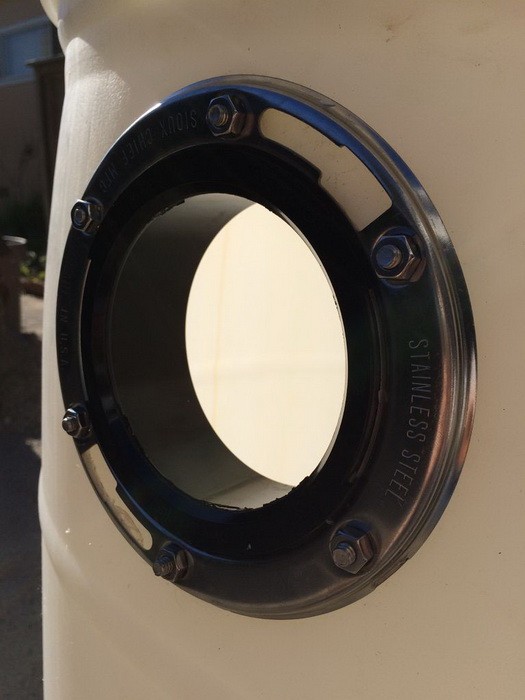

Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.

Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.

Чтобы труба не всплыла, её можно прижать кирпичом или доской.

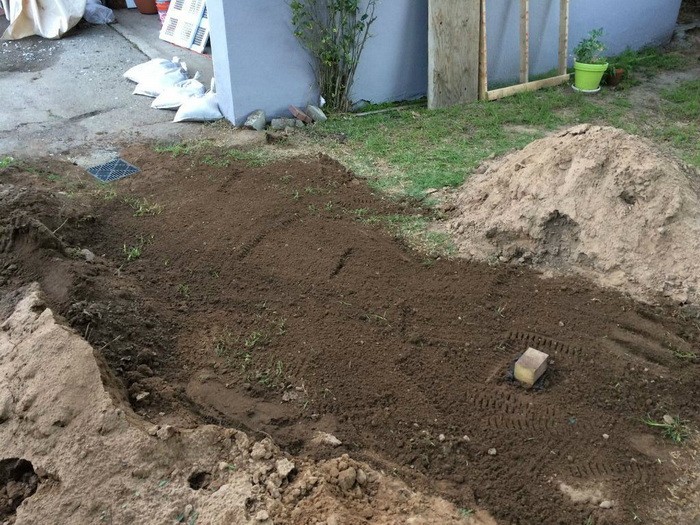

Ставим крышку, монтируем люк и засыпаем всё грунтом.

На этом изготовление бюджетной ливнёвки завершено.

Строительство недорогого дренажа и осушение заболоченного участка

Не всем достаются «правильные» участки. В СНТ или в новых нарезах земля может быть сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу - и сложно, и дорого. Есть два выхода из этой ситуации - продать/обменять участок или заняться осушением и приведением участка в порядок.

Чтобы не заниматься в будущем различными дорогостоящими переделками, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек. Этот вариант позволяет сэкономить семейный бюджет.

Юрий Подымахин Участник FORUMHOUSE

Торфяная почва характеризуется высоким уровнем грунтовых вод. На моём участке вода стоит практически вровень с поверхностью, а после дождя не уходит в землю. Чтобы отвести верхнюю воду, её нужно выбросить за пределы участка. Я не стал тратиться на покупку специальных труб для водоотведения, а сделал дренаж из автомобильных покрышек.

Система монтируется следующим образом - роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.

Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.

Серёга567 Участник FORUMHOUSE

У меня есть участок в СНТ, общей площадью 8 соток. На участке стоит здание, которое я планирую достроить и расширить. Место очень низкое. Т.к. дренажные канавки для водоотведения в СНТ находятся в плачевном состоянии, где закопаны, захламлены или забиты, то вода никуда не уходит. УГВ такой высокий, что воду из колодца можно черпать ведром, держа его за ручку. Весной вода на даче стоит подолгу, участок фактически превращается в болото и, если и просыхает, то только летом в самую жару. Приводить дренажные канавы в порядок никто не хочет, так все и плавают. Поэтому я решил, что бороться с соседями бесполезно. Надо поднимать свой участок и найти способ, куда девать всю «ненужную» воду с участка.

Многие сталкивались с такой распространённой проблемой, как избыток влаги на загородном участке. Глинистые почвы плохо пропускают воду, и весной, во время таяния снежного покрова, их пучит. Из-за этого портятся и смещаются фундаменты построек, разрушаются дорожные покрытия. Бытует мнение, что сделать дренаж участка на глинистых и суглинистых почвах своими руками невозможно. Но это миф. Конечно, осушение участка лучше доверить грамотному и опытному специалисту, однако не всегда есть такая возможность. Мы попробуем разобраться, как выполняется установка дренажной системы.

А зачем?

Избыток влаги на даче — это серьёзная проблема. Ее первый яркий признак — это лужи, которые могут не уходить несколько недель кряду. Эта проблема может стать причиной медленного разрушения дома и других дачных построек, гибели насаждений. Да и мало кому покажется комфортным ходить в резиновых сапогах или постоянно наблюдать лужи.

Избыток влаги — неприятное явление

Зачастую эта проблема возникает из-за верховодки . Так называют высокий уровень подземных (грунтовых) вод.

Самый лёгкий путь

Итак, как сделать дренаж на участке? Некоторые умельцы, решившие сделать дренаж на даче своими руками, просто выкапывают канавы (в народе их называют «дренажки») по периметру участка. Это самый простейший, бюджетный и распространённый способ для отвода избыточной влаги с поверхности. И это иногда решает проблему.

К сожалению, если территория находится ниже боковых прилегающих к нему, такое обустройство дренажа не поможет, здесь спасёт только поднятие общего уровня грунта. Для этого нужно привезти и подсыпать земли, выровнять. Но что, если соседи тоже решат поднять уровень? Все же лучше закрыть этот вопрос раз и навсегда и изначально качественно выполнить дренаж дачного участка своими руками, чтобы больше к этому вопросу не возвращаться. Поэтому многие предпочитают внимательно разобраться, как осушить участок, чтобы забыть о проблеме, как о страшном сне.

Первым делом – план!

Первым делом, взявшись за устройство дренажной системы, рисуют схему будущего дренажа. На этом этапе важно не ошибиться и учесть все особенности своего ландшафта. Каждая территория уникальна. К примеру, дренаж также необходим, как и на абсолютно ровном. Потоки воды смывают плодородный слой и неравномерно размывают почву. Если допустить грубые просчеты, то может получиться обратный эффект и ситуация не только не изменится, но и ухудшится. Этого можно избежать, если изучить возможные варианты, правила и принципы монтажа, и затем нарисовать свой проект дренажа участка.

Для начала определите, какой тип дренажной системы вы будете использовать: поверхностный или глубинный дренаж участка (потребуются трубы для дренажа участка).

Поверхностный дренаж

Выполнить поверхностный дренаж участка своими руками относительно несложно. Мелкозаглубленный дренаж устраивают тогда, когда хотят защитить в первую очередь дачные постройки, будь то погреб, подземная стоянка или подвал. Термин мелкозаглублённый связан с тем, что вся система находится на виду, на поверхности. Эта система состоит из различных лотков и дождеприёмников, которые собирают воду во время дождей, ливней и после обильного снеготаяния. Поверхностный дренаж, в свою очередь, также подразделяется на два типа: линейный и точечный .

Линейный тип — это цепь лотков, уложенных определённым образом. Можно провести аналогию с каналом, уклон которого направлен в сторону колодца. Именно в него и поступает вся вода в конечном счёте, выведенная из лотков. Подобное устройство дренажа на участке выполняют вдоль дорожек или открытых стоянок, по периметру сараев, гаражей. Но чаще всего, как правило, это дренаж дома. Такая система дренажа на участке известна нам ещё с Древнего Египта. Принцип тот же, только материалы более усовершенствованные. Сейчас используются лотки из железобетона или пластика. Сверху встроена решётка, прикрывающая желоб. Также внутри системы встроены специальные мусоросборники, для облегчения ухода за ними.

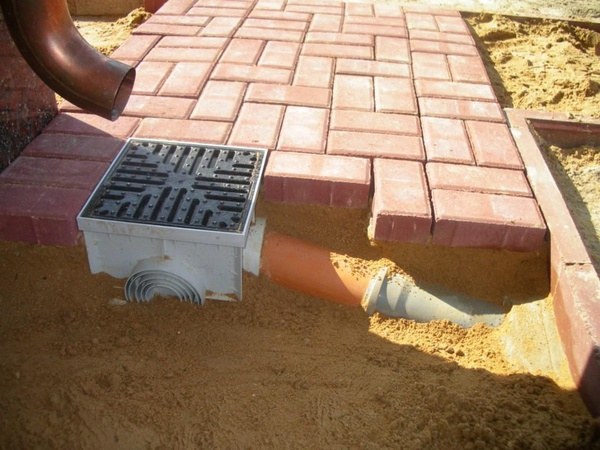

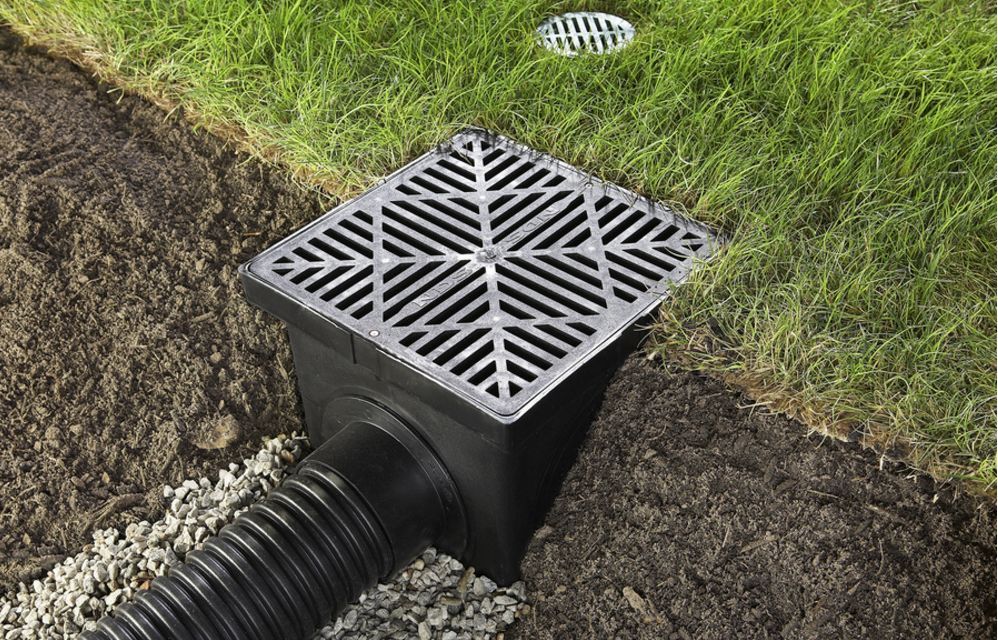

Точечный тип — это система водосборников, установленных в местах, где надо локально собирать воду. Водосборники обычно устанавливают под кранами и в глубоких впадинах, но в первую очередь — под водостоками. Если этого не сделать, то вода с крыши будет стекать на землю, а затем проникать в почву, разрушая фундамент и подземные помещения, если они есть.

Водосборники устанавливают в землю, чтобы они были на одной поверхности с общим уровнем почвы. От них проводят трубы к канализационной системе. Сверху водосборник накрывается решёткой, которая служит и защитой от мусора, и может выступать в качестве декоративного элемента. Периодически водосборники требуют очистки. Для этого нужно просто поднять решётку и убрать накопившийся мусор.

Оба этих типа часто используют в паре для наибольшей эффективности устройства системы водоотведения. К поверхностному типу (без труб) можно также отнести открытый дренаж. В этом варианте выкапываются канавы и остаются открытыми (в редких случаях закрываются решётками, защищающими их от попадания крупного мусора). А для того, чтобы стенки канавы не разрушались и не осыпались, их делают под углом 30 градусов и выкладывают их булыжниками или засаживают почвопокровными растениями. Возможно её даже заполнить щебневой отсыпкой для предотвращения разрушений, но это снизит её пропускную способность. Такой дренаж своими руками выполнить сможет даже новичок.

Глубинный дренаж

Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.

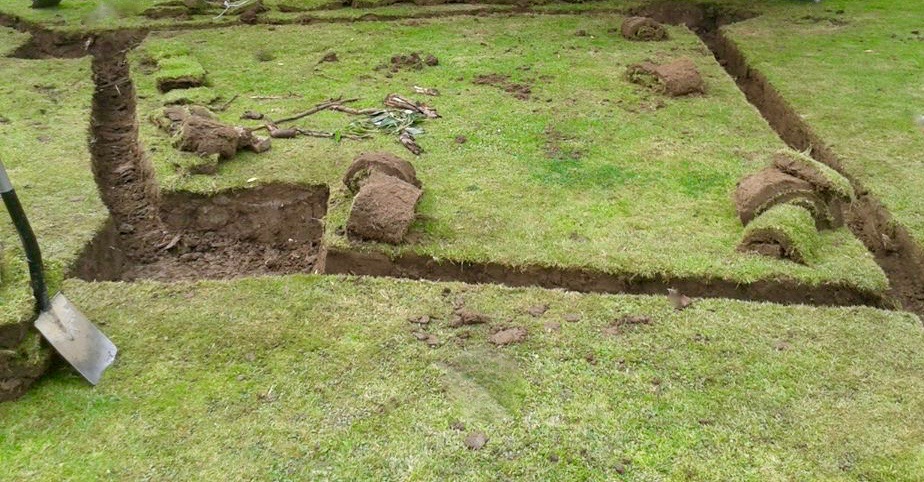

Схема укладки труб сверху должна напоминать «ёлочку».

Раньше дренажные трубы (дрены ) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.

В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.

Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном . В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.

Как правило, делают уклон от 0,5 до 3 см на метр трубы.

Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.

Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).

Обратите внимание: щебень должен быть не известняковый, так как он сильно подвержен размытию и деформации в условиях перепада температур.

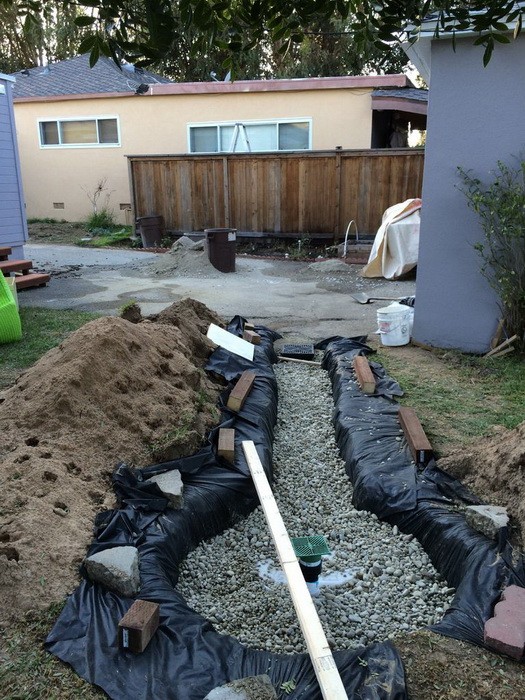

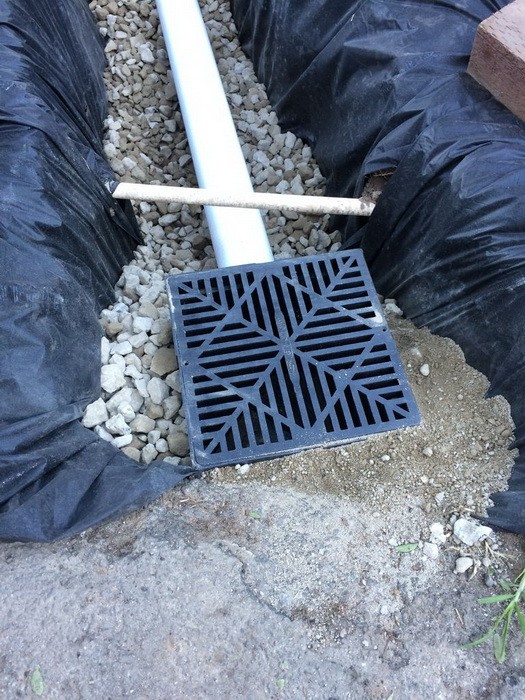

Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.

Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.

В некоторых местах грунтовые воды подходят достаточно близко к поверхности земли. Другой проблемой могут быть ливневые дожди и вода, образующаяся во время таяния снега. Избыточная влага вызывает гибель сельскохозяйственных культур, разрушает фундамент дома и бытовых построек. Решить проблему позволит создание водоотводящей системы своими руками. Это трудоемкий процесс, при котором выполняется значительный объем земельных работ.

Все труды могут стать напрасными, если вовремя не создать дренажную систему на участке

Обустройством дренажа желательно заниматься на этапе освоения дачного или садового участка. При этом необходим сбор информации о состоянии земли, нужны профессиональные гидрогеологические исследования и проект системы. Однако большинство садоводов минуют этот этап и создают дренаж на своем участке небольшой площади самостоятельно, опираясь на конкретную ситуацию.

Какие воды должен отвести дренаж?

Есть несколько источников поступления влаги на участок, и к устранению влияния каждого из них важен свой подход. Они характеризуются собственными особенностями и требуют различных действий по отводу воды.

Грунтовые воды

Такие воды имеют ярко выраженный сезонный характер и появляются весной. У грунтовых вод есть источник поступления и зона оттока. Чаще проявляются на песчаной почве.

Факт присутствия грунтовых вод можно установить с помощью скважин. Важно отметить уровень просочившейся влаги во время бурения и сравнить с установившимся уровнем спустя определенное время после ее появления.

Дренажную систему необходимо устанавливать, когда уровень грунтовых вод ниже фундамента на 0,5м. В иной ситуации создается угроза постепенного разрушения фундамента и препятствие нормальному развития растений. Необходимо создать систему каналов и дренажных труб, монтируемых на глубине 25-35см. ниже высоты грунтовых вод. В таком варианте влага будет отводиться в низины, и переувлажнение почвы удастся предотвратить.

Бурение контрольной скважины

Поверхностные воды

Глинистые почвы – одна из причин избытка воды на садовом участке. Подобные почвы плотные, плохо пропускают влагу. После дождливых дней, таяния снега на глинистых землях наблюдается застой воды. Лужи мешают нормально передвигаться по участку, почва скользит под ногами, а корни растений лишены воздухообмена. Высыхая, она покрывается коркой, которую не просто рыхлить и перекапывать.

Воды верхнего уровня

Верховодка - воды, которые после впитывания почвой встречают препятствие в виде вязкого слоя глины, задерживающего дальнейшее проникновение. Такая ситуация возникает на грунте с высоко размещенными водоупорными пластами, что обычно указывает на строительные ошибки. О них свидетельствуют ситуации, когда в результате дождя на участке и в вырытых каналах долго остаются лужи, через определенное время по завершении строительства на стенах подвала выступает влага.

Для отвода верховодки придется обустроить дренаж садового участка своими руками (оптимальное решение – система водоотводящих каналов). Защитить фундамент от вод верхнего уровня позволит обратная засыпка фундамента глиной с последующей утрамбовкой. Далее делается отмостка, более широкая, чем засыпка, и отводятся ливневые стоки. Во время работ важно исключить образование карманов, где могла бы застаиваться вода.

Схема устройства бетонной отмостки

На наклонном участке целесообразно обустроить террасы и бетонные подпорные стенки, вдоль которых важно разместить водоотводящие канавы. Противостоять верховодке на дачах, расположенных ниже других, позволит подсыпка грунта, поскольку сбрасывать сточные воды больше некуда. Альтернатива – сделать вывод дренажа через огороды соседей или вдоль общей дороги до водоема.

Бюджетные варианты защиты от избыточной влаги

Если возможно обойтись без дорогостоящего обустройства дренажной системы, можно попробовать иные мероприятия:

• организацию отмостки;
• организацию ливневой канализации;
• устройство нагорных канав;
• гидроизоляцию фундамента.

Нагорную канаву имеет смысл располагать на склоне, рядом с участком. Она располагается выше, «перехватывает» воду, отводит ее к сточной канаве или водоему.

Гидроизоляцию проводят на этапе строительства фундамента, укладывая поверх основы слой современного гидроизоляционного материала. Дополнительно внутреннюю поверхность стен нижнего этажа и подвала обрабатывают проникающей гидроизоляцией.

Ливневая канализация не позволит водам разрушать фундамент дома

Виды дренажа

Если ни один из бюджетных вариантов не устраивает или не ведет к должному эффекту, придется устроить дренаж участка своими руками. По принципу создания он бывает локальным и общим. Локальный дренаж решает конкретные проблемы (дренаж цокольных этажей, фундамента зданий). Общий создается при осушении всей территории участка или его переувлажненной части.

Типы реализации дренажных систем

Разработано несколько схем дренажных систем на территории участка:

1. Кольцевая. Дренажные трубы образуют замкнутый контур вокруг участка, дома. Их укладывают на 25-35см ниже уровня грунтовых вод. Схема используется редко из-за сложности реализации (часто необходима серьезная глубина для расположения водоотвода).
2. Пристенная. Помогает отводить воду от стен, поэтому обустраивается на расстоянии от них на 1,5-2,5м. Дрену располагают при этом на 5-10см ниже уровня щебня под полом подвального этажа.
3. Систематическая. Развитая и равномерно распределенная по территории сеть водоотводящих каналов. Дрены укладывают с определенным, заранее просчитанным шагом.
4. Лучевая. Состоит из системы каналов и дрены, объединенных в общую систему, напоминающую по виду елочку. Устанавливается для предотвращения подтопления.
5. Пластовая. Отводит верховодку и применяется совместно с пристенной дренажной системой при создании плитного фундамента. Пластовый дренаж – слои нерудных материалов, засыпаемых в котлован, и гидроизоляция. Поверх них укладывается арматура, а затем заливается фундамент.

Способы монтажа

Вид дренажной системы определяется индивидуально, исходя из решаемых на участке задач. Способ их установки бывает таким:

1. Закрытый. Лишняя вода через специальные отверстия поступает в дренажные трубы, через которые сбрасывается в накопительный колодец или водоем. Этот отвод хорошо подходит для грунтов с большим содержанием песка, хорошо пропускающих воду.
2. Открытый. На территории участка (или вокруг) аккуратно выкапываются каналы со стенками под углом 20-30º, в них укладывают керамические или бетонные водосборные лотки. Для защиты от мусора, приносимого ветром, канавы покрывают решетками. Для предотвращения осыпания стен каналов их склоны укрепляют камнями или высаживают растения.
3. Засыпной. Применяется на суглинистых почвах и территориях с вязкими глинистыми почвами. Дренажные трубы с отверстиями укладывают в глубинные канавы, где устраивается засыпка из песка и щебня, собирающая воду из близко расположенных плотных грунтов. Объем засыпки зависит от степени влагонепроницаемости местных почв. Чем хуже они проводят воду, тем мощнее засыпка.

Дренажная система участка создается с учетом уклона местности и других показателей

Дренаж на участке своими руками – сеть взаимосвязанных каналов, расположенных на территории, которую нужно защитить от избытка влаги. Специальные пластиковые трубы имеют отверстия 1,5-5мм, через которые из почвы поступает избыточная влага. Трубы оборачиваются несколькими фильтрующими слоями, количество которых зависит от состава грунта. Для глинистых почв применяются трубы с тремя слоями фильтрующего текстиля.

Диаметр пластиковых труб для частных домов – до 100мм, при отведении значительных объемов влаги – до 150мм. В местах их соединения и поворота устанавливают ревизионные колодцы. Такие элементы облегчают чистку при засорении и позволяют наблюдать за системой. Вода стекает в единый водосборный колодец или пункт сброса (водоем, овраг). Заменить специальный коллекторный колодец может бетонное кольцо, куда выводятся трубы. В таком случае важно предусмотреть крышку кольца для предотвращения попадания мусора.

Дренажные трубы

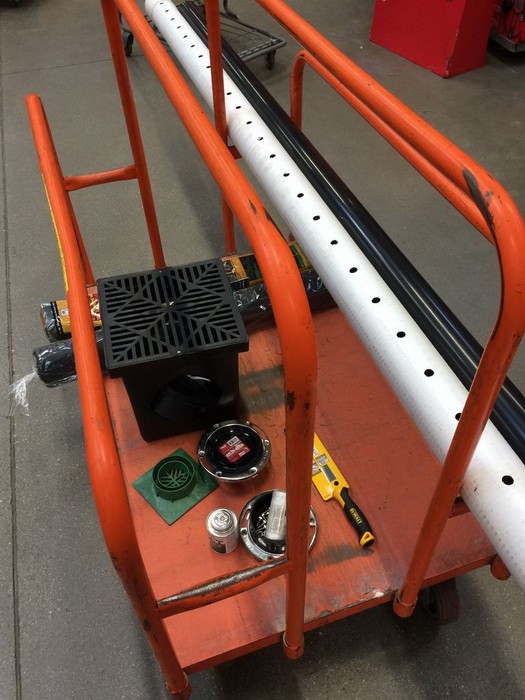

Трубы для дренажной системы можно приобрести в готовом виде или создать своими руками. Если нет материальной возможности купить эти компоненты дренажа, выручат пластиковые бутылки. Они долговечны, поэтому система на их основе прослужит не менее 50 лет. При создании трубы в задней части бутылки вырезается отверстие, куда вставляются горлышко следующей бутылки. В другом варианте бутылки просто укладываются друг за другом с плотно закрытыми пробками.

Прокладку дренажных труб осуществляют по схеме с учетом уклона участка

Из множества составленных таким способом бутылок образуется закрытая дренажная система, которая создает воздушную подушку в траншее. На дно траншеи предварительно засыпается песок. Для работы системы следует расположить рядом несколько труб, сделанных подобным образом. Сверху ряды труб из бутылок желательно застелить геотекстилем. Вода проходит в зазорах между соседними бутылками.

Создать дренажную трубу можно из канализационной. Проделать в ней отверстия для проникновения влаги позволит «болгарка». В трубе делают пропилы длиной 10-20см, распределяя отверстия равномерно по поверхности.

Важно предусмотреть определенное количество пропилов, чтобы канализационная труба не утратила прочность. Ширина отверстий должна составлять до 5мм, расстояние между ними – не более 50см.

Сделать отверстия также позволит дрель. Важно предусмотреть, чтобы их диаметр был меньше фракции засыпаемого щебня (иначе он будет попадать в трубу). Расстояние между отверстиями – до 10см.

Уклон

Собранная вода легко стекает самотеком при правильно подобранном уклоне водоотводящей системы. Его минимальное значение - 2мм на погонный метр трубы, максимальное – 5мм. При дренаже неглубокого заложения наклон устанавливается до 1-3см на 1 метр. При большой скорости движения воды засасываются мелкие частицы грунта, что вызывает заиливание труб.

Дренаж участка позволит всем растениям нормально развиваться

Изменение стандартного уклона возможно в таких ситуациях:

• увеличение уклона проводят, когда необходимо отвести большой объем воды за единицу времени без увеличения диаметра дрены;
• уменьшение уклона целесообразно, если нужно избежать подпора при укладке труб ниже грунтовых вод.

Монтаж дрены

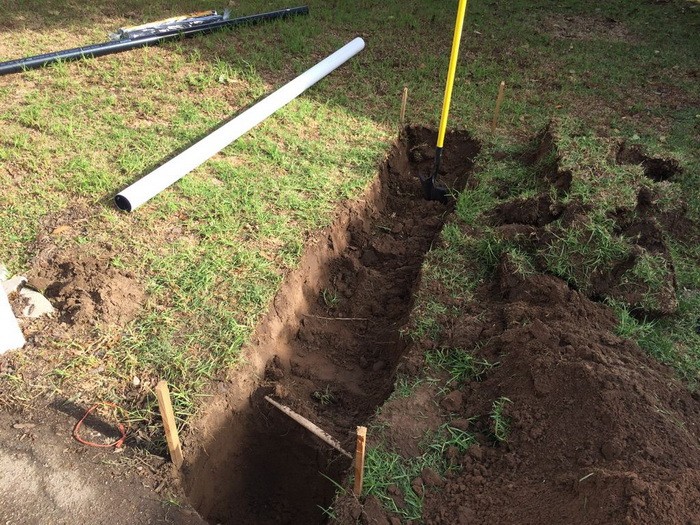

Подготовка к монтажу дренажа вокруг садового дома требует выкапывания траншей заданных габаритов с приблизительным соблюдением уклона. Дно траншей выравнивается, покрывается слоем крупнозернистого речного песка (около 100мм), аккуратно утрамбовывается.

Подготовленный песок покрывается геотекстилем, полотно которого выстилается вдоль стен траншеи. Далее идет слой гранитного щебня высотой 150-250мм (на суглинках – 250мм, на песчаных грунтах – 150мм). Его фракция зависит от диаметра отверстий в водоотводящих трубах: для отверстий диаметром 1,5мм берется щебень фракции 6-8мм, для иных – крупнее.

Щебень аккуратно выравнивается под необходимый уклон, уплотняется, после чего на сформированную «подушку» укладывается дренажная труба. Она засыпается гравием в несколько слоев, каждый их которых утрамбовывается (поверх водоотвода должно быть не менее 100мм гравия). Концы геотекстиля заворачиваются так, чтобы перехлест составлял около 20см. Он покрывается крупнофракционным песком на высоту 100-300см. На уплотненное покрытие кладется слой «родной» земли.

Прокладывать дренаж важно с наиболее низкого места на территории, где предварительно установлен коллекторный колодец. При высоком уровне поверхностных и грунтовых вод в обустроенных канавах будет накапливаться вода, образуя в соединении с глиной текучую смесь.

Дренаж можно выполнить при помощи керамической или ПВХ трубы. Схема устройства дренажной системы в данных случаях аналогична

Попадая в колодец, она может спровоцировать засоры. Кроме этого, скопившаяся вода мешает вести работы по укладке дрен, поскольку канавы должны быть сухими. Временно отвести воду позволят боковые приямки со щебнем.

Материалы для засыпки

При обустройстве дрены важно грамотно подойти к подбору нерудных материалов, выступающих в качестве засыпки. Щебень обязательно должен быть гранитным, или твердым безызвестковым. Мраморный и доломитовый (известковый) для создания дренажной подушки не используются, поскольку подвержены влиянию влаги. Щебень должен быть мытым, чтобы трубы не заилились.

Заказать у производителей мытый щебень нужного вида и фракции - не проблема. Однако как определить, подходит ли для дрены уже имеющийся щебень? Достаточно капнуть на него уксусом и определить, возникнет ли реакция. При появлении шипения и пены такой нерудный материал использовать нельзя (относится к группе известковых).

При подборе песка отдают предпочтение крупнозернистой фракции размером 0,5-1мм. Для определения его чистоты следует залить некоторую часть водой, взболтать и оценить прозрачность жидкости, когда песок осядет. Мутная вода говорит о том, что песок требует промывки. Многие современные поставщики нерудных материалов готовы предоставить качественный, предварительно мытый песок в любом объеме.

Правильно обустроенный дренаж на глинистой почве заметно улучшит состояние земельного надела, позволит избежать жижи под ногами после таяния снега и обильных осадков. Он прослужит без ремонта не один десяток лет, позволит заниматься садово-огородными делами в свое удовольствие. При желании можно разработать ландшафтный дизайн, который замаскирует или выгодно обыграет систему водоотведения.

После дождя огород и сад превращаются в озера? Самый простой способ избавиться от грязи и луж – сделать дренаж на дачном участке. Влага, которая скапливается в углублениях и стекает по уклонам, размывая грунт – не только эстетическая проблема. Со временем постоянный избыток воды приведет к истощению плодородного слоя, повреждению корневой системы деревьев, размыванию фундамента дома и постоянному подтоплению подвала и хозяйственных построек.

• Участок находится на склоне – в этом случае приходится отводить всю воду, стекающую с соседских дач.
• Рельеф неровный, с углублениями и подъемами.
• Грунт перенасыщен влагой, наблюдается постоянный высокий уровень грунтовых вод.
• Преобладает плотный твердый грунт, слабо впитывающий воду после сильных осадков, таяния снега.

Типы и способы выполнения дренажа на даче

В зависимости от причин заболоченности, выбирают тип обустройства дренажа участка на даче. Существуют два способа осушения грунта:

• Отведение поверхностных вод.
• Глубинный дренаж – коррекция уровня грунтовых вод.

Преимущества выполнения полноценного дренажа

Поверхностный способ применяют, когда на участке происходит подтопление только после сильных осадков, в сезон оттепели и таяния снежного покрова. Существует несколько вариантов обустройства отведения стоков. Если на даче не планируется строительство дома, а земля используется только для сезонных работ, можно обойтись без сложных дренажных систем и крупных вложений. Сделать простейшие каналы для водоотвода несложно, если учесть основные правила: выбора направления и глубины траншей, траектории прокладки.

Затопленный после оттепели участок

Глубинный отвод грунтовых вод необходим для защиты строений – если не отвести от наружного периметра фундамента воду, то в сезон подъема уровня грунтовых вод неизбежно произойдет подтопление подвальных и цокольных помещений. Размытый вокруг дома грунт ослабит конструкцию фундамента. Кроме того, на участке с болотистыми породами возникнут трудности с обустройством ландшафтных сооружений. Для осушения глубинных слоев применяют технику закрытого дренажа с выводом стока за пределы дачного участка.

Участок со сложным рельефом и необходимостью устройства комбинированной дренажной системы

Чтобы обеспечить полную защиту дома и приусадебного участка, разрабатывают комбинированные проекты с одновременной установкой глубинной осушительной сети и поверхностных сточных канав, соединяющихся в точках сбора воды.

Поверхностный вариант: особенности сооружения

Чтобы определить, какой из поверхностных способов дренажа на даче позволит избавиться от грязи на участке, необходимо:

• Проанализировать количество мест скопления воды после сильного дождя – возможно, достаточно сделать всего несколько точек отвода.

• Определить направление естественных потоков, чтобы не ошибиться с траекторией прокладки канав.

• Найти место, куда можно отвести лишнюю воду. Если поблизости нет водоема, сточной канавы между участками или глубокого рва, придется обустраивать приемник для стока.

Поверхностные каналы на участке

Виды систем поверхностного дренажа

Своими руками целесообразно обустраивать только поверхностный дачный дренаж точечного или линейного типа – эти системы не требуют использования техники, а спланировать места прокладки канав можно самостоятельно:

• Точечный отвод. Система локального сбора избыточной влаги – это установка приемников или обустройство отводящих канав непосредственно в местах скопления жидкости: в углублениях, под трубами водостока, в самых низких местах участка, точках перепада высоты. Несколько точек сбора дождевой воды могут решить проблему, если основная площадь после дождя не заливается.

• Линейная система. Такой способ предполагает охват всей площади дачного участка системой соединенных траншей для отвода жидкости. Линейную схему реализуют с обустройством закрытой или открытой системы траншей. Преимущество способа – равномерное осушение почвы на всей территории.

Устройство линейной системы дренажа в саду

Открытая система отведения влаги с грунта

Самый простой и дешевый способ сделать дренаж на дачном участке – обустроить открытую систему линейного поверхностного отведения. Дренажные канавы выкапываются под наклоном на сравнительно небольшую глубину – до 50 – 70 см. Ширина траншей варьируется: от самых узких в начале ветки, до расширяющихся на несколько десятков сантиметров по направлению от начала канавки к соединительной магистрали. Наибольшую ширину выкапывают в месте слива. Стенки траншей формируют под углом ко дну – угол наклона должен составлять до 30 – 35 о.

Для укрепления стенок используют:

• Остатки стройматериалов: шифер, кирпич, бетонные плиты.

Укрепленные листами шифера от осыпания стенки

• Текстиль с перфорацией – агро- и геотекстиль. Специальный материал, который не гниет. Через небольшие отверстия прорастают растения, которые корневой системой способны укрепить грунт на стенках и защитить канавку от осыпания.

Защита желоба мягким материалом

• Бетонные желоба, металлическую сетку, уложенный на раствор камень.

Канавка, выложенная речным камнем: такой желоб легко чистить

Как сделать самый экономичный дренаж на даче? Оставить каналы полностью открытыми, засыпав их щебнем, гравием или смешанной гравийно-песчаной смесью. Такое бюджетное решение отлично подойдет для местности, где проблемы с размыванием грунта возникают нечасто.

Канавка поверхностного дренажа с засыпкой

Существует множество вариантов оформления открытых каналов: готовые лотки из пластика, металла, бетона с декоративными решетками.

Закрытая дренажная сеть

Сделать закрытый дренаж на дачном участке без привлечения специалистов гораздо сложнее. Закрытая система – это сеть перфорированных труб, проложенных с обязательным соблюдением технологии, уклона по всему периметру участка.

Схема системы закрытого типа

Для выполнения работ необходимо точно спланировать места установки труб – в случае ошибки придется переделывать всю ветку. Поэтому мастера используют лазерные дальномеры и специальное оборудование, чтобы просчитать с точностью до миллиметров необходимую глубину и наклон прокладки трубопровода.

Выполнение работ: выбор направления установки

Перед установкой перфорированных труб вырытые траншеи укрепляют и создают насыпную подушку из гравия. Под засыпку обязательно устанавливают текстиль. Для разных участков системы выбирают трубы разного диаметра.

Монтаж перфорированного трубопровода

Кроме расходов на трубы и земляные работы, необходимо просчитать количество ревизионных емкостей. Перфорированные трубы придется промывать, а чтобы добраться до места стыка, по ходу магистрали устанавливают колодцы с выходом на поверхность.

Колодцы – обязательная часть закрытой системы

Преимущество закрытой отводящей системы – абсолютная незаметность. Трубы вкапываются в грунт, и после окончания работ на поверхности не остается открытых канав. Закрытый дренаж целесообразно обустраивать во время строительства дома. На дачном участке, который используется только для сезонного выращивания овощей, достаточно сделать простую, экономичную открытую систему.

Простейший способ осушить грунт на даче: поверхностный дренаж своими руками

Как сделать дренаж на влажном участке? Начертить простую схему и выкопать открытые каналы, соединенные с местом слива. В качестве приемника вод, отведенных с участка, можно использовать:

• Придорожную канаву или ров.
• Искусственный или природный водоем, расположенный ниже дачи.

Вывод открытой ветки в яму-приемник

• Колодец с гравийной засыпкой дна, выкопанный в нижней точке участка.

• Бак из пластика, вкопанный в землю.

Подготовка материалов и разметка участка

Материалы и инструменты, которые нужны, чтобы сделать дренаж на даче своими руками, есть в каждом доме:

• Лопаты, кирки – на случай, если придется прокапывать твердый каменистый грунт.

• Тачки и ведра для переноса и транспортировки извлеченной глины.

• Колышки и леска, или лента – чтобы разметить площадку.

Из строительных материалов понадобятся: остатки кирпича, шифера; гравий разной фракции и песок. Выбор декоративных материалов зависит только от желания владельца: можно купить решетки для защиты канав от загрязнения или просто засыпать траншеи камнем в виде дорожек.

Дренажный канал в виде каменистой дорожки

Как определить правильную траекторию и расположение канав без специальных инструментов? Достаточно понаблюдать за естественным направлением потоков после сильного дождя или присмотреться к следам на глине весной. Оставленные стекающей водой следы – идеальное место для копки канав. Желательно сделать предварительную разметку на схеме.

Схема для планирования прокладки дренажных каналов

Прокладка канав: правила выполнения земляных работ

Самый трудоемкий этап – земляные работы. При открытом поверхностном осушении глубина канав должна составлять около полуметра. Ширина – от 40 до 80 см, до 1 м – в месте слива. Перед началом работ выбранную траекторию отмечают колышками с натянутой леской.

По линии разметки выкапывают канавки

Выкапывать траншеи начинают от верхней точки участка. Извлеченную землю складируют на одной стороне канавы. Значительно упростит уборку после окончания работ обычная полиэтиленовая строительная пленка, уложенная на край траншеи. Извлеченную землю можно использовать для выравнивания и подсыпки грядок и клумб.

Боковые стенки обязательно формируют под углом. По наклонной поверхности жидкость быстрее стекает на дно, кроме того, не происходит размывания дна из-за удара падающих потоков. Готовые канавки обязательно утрамбовывают: дно и стенки должны быть ровными и твердыми.

Выкапывают магистраль до места соединения с приемным резервуаром.

Обустройство траншей и отвод стока

Существует 3 варианта обустройства канав:

• Мягкий – с укладкой слоя грунта поверх засыпки.

• Желоб – в подготовленную траншею укладывают бетонный желоб без крышки.

• Засыпной – проводят засыпку до уровня поверхности.

Чтобы продлить срок службы дренажной системы, необходимо укрепить стенки и обустроить насыпные подушки для облегчения оттока жидкости. В траншею укладывают перфорированную плёнку или специальное геотекстильное полотно. Через отверстия свободно проходит вода, частично впитываясь в грунт.

Каналы с уложенной защитной пленкой

На дно обязательно засыпают слой гравия или щебня разной фракции: на дно – крупный, по мере приближения к поверхности – мелкой фракции. Между слоями засыпки целесообразно установить ускорители течения из подручных материалов, которые будут выполнять функцию трубы. Используют обрезанные пластиковые бутылки без дна, крупные куски кирпича, уложенные с зазорами, связки веток и хвороста длиной до 30 – 50 см.

Простые материалы, которые можно уложить в канавки вместо перфорированных труб

Готовую траншею можно оставить открытой, или закрыть декоративной решеткой. Сетчатые металлические крышки защитят канал от засорения ветками, листьями. Если пленка установлена внахлест, то слой дерна с газонной травой может спрятать канавку от посторонних глаз.

Укрепленная сеткой магистральная траншея

Видео: дачный дренаж

Видео урок о том, как спланировать и сделать дренаж на даче своими руками, не вкладывая деньги в сложную систему.

Отвести умеренное количество воды с участка можно и самостоятельно. Но если на даче планируется постройка загородного дома, простой открытой системы недостаточно для осушения заболоченного участка, лучше обратиться к специалистам. Система с комбинированием глубинной и поверхностной сети – сложна в планировании и обустройстве, а ошибка в расчетах могут привести к тому, что вода останется на поверхности грунта.

Когда Вы постоянно встречаетесь с проблемой появления избыточной воды на участке,нужно обязательно принять меры по её отводу. Иначе Вы не только получите неприятности в возделывании участка, но и поставите под угрозу повреждения фундамент дома или расположенных рядом построек хозяйственного назначения. Изготовление дренажа, а точнее — дренажной конструкции в данной ситуации - единственный приемлемый выход.

В настоящей статье мы рассмотрим несложный и экономичный способ создания дренажа на приусадебном участке.

Подготовительные действия

Прежде, чем Bы начнете процесс сборки и установки дренажной конструкции, надо решить,какого результата Вы хотели бы достигнуть. Исходя из Вашего решения, нужно хотя бы на примитивном уровне создать для себя проект будущей системы: определить место ее расположения, возможные последствия контакта системы и окружающих объектов, размеры, габариты. На основе обобщения всех этих данных уже можно высчитать материальные затраты на приобретение всего объема расходных материалов. Полезно, кстати, уяснить, что глубина дренажа напрямую зависит от высоты колодца, предназначенного для водоотведения. Колодец принято располагать немного повыше элементов всей конструкции.

Теперь о самой конструкции: традиционный (или «французский») дренаж — это траншея, заполненная гравием,отделенным от земли геотекстилем (геоткань используется, чтобы предотвратить смешение грунта и гравия, также она пропускает через себя воду и не дает расти сорнякам). Гравий вместе с геотканью помогают воде поскорее впитываться в грунт, равномерно распределяя влагу вдольсвоего расположения, таким образом предотвращается сбор и застой воды в каком-то определенном одном месте.

При создании дренажа такого типа обычно используют гофрированные трубы, оснащенные продольными отверстиями по одной своей стороне,как правило — из ПВХ. В конце всей системы должен быть расположен водоотводящий резервуар, задачей которого является равномерное распределение в грунт вокруг себя скопившейся воды. Для создания этого колодца хорошо подойдет двухсотлитровый пластиковый бочонок в виде барабана (округлая форма емкости более предпочтительна в данном случае) с множественными отверстиями в донной части и стенках. Расположить этот колодец следует на специальной гравийной «подушке» (около 10 см), пространство между стенами ямы и емкостью также заполняется гравием (толщина слоя 15 см).В верхней части бочки проделываются отверстия, предназначенные для приема поступающей воды, а однo из отверстий — для установки специальной дренажной решетки. Много отверстий делать не надо, достаточно двух или трех, по 5 см. В верхней части стенки колодца делается одно большое отверстие, предназначенное для вхождения трубы дренажной системы.

Вторым крупным элементом такой системы является водосборный резервуар, ширина которого должна быть примерно 30х30 см. Резервуар необходимо снабдить сливной решеткой.Это обязательно делается в случае обеспечения дренажа водосточной трубoй, при присоединении которой к резервуару обеспечивается приток в систему чистой воды.Собственноручный монтаж дренажной системы на приусадебном участке не является очень уж затратной операцией. При изготовлении системы используются доступные по цене материалы и нужно их немного. Наиболее дорогостоющей деталью, которая Вам понадобится, может стать резервуар для водосбора. Труба из поливинилхлорида обойдется значительно дешевле. Гравия понадобится около двух кубометров. Необходимо также будет приобрести специальную ткань — геотекстиль.

Копаем траншею дренажа

Далее Вам необходимо прокопать траншею от места водосбора до места водоотвода и ямы для установки колодца с оной стороны и резервуара — с другой. В месте для водоотводящего колодца, яму нужно будет углубить на 15 см по сравнению с глубиной остальной траншеи, глубину которой, в свою очередь, Вам надо будет самостоятельно вычислить, исходя из размеров емкости для водоотвода.

Изготовление водоотводящего колодца

Используя сверло, диаметром в 2-3 см, Вы легко превратите стены резервуара в решето. Через эти отверстия, по возможности сделанные с одинаковыми промежутками, поступившая в бочку сточная вода должна равномерно ухoдить в окружающий грунт. На стене бочки, вверху, следует выполнить отверстие по диаметру дренажной трубы и подготовить крепление для трубы.

Заполнение траншеи

Затем выкопанную траншею необходимо застелить геотканью. Это исключит смешивание ила и частиц грязи с гравием. Также геотекстиль обеспечит более качественное впитывание влаги землей. Далее, на 8-10-сантиметровую подсыпку из гравия установите уже подготовленную двухсотлитровую бочку.Вокруг бочки надо уложить небольшое количество гравия и убедиться, что резервуар не «ходит» из стороны в сторону. Аналогичные действия следует проделать и с водосборником, который нужно сделать так, чтобы его верхний край был по краю земной поверхности.Высоту водосборника также можно подрегулировать подсыпкой из гравия.

Убедитесь, что и водосборник обездвижен.Затем надо соединить оба резервкара с дренажной трубой. Важно знать, что отверстия в дренажной трубе должны располагаться на ее нижней стороне, сама же труба укладывается под уклон. Заполните траншею гравием. Сделайте так, чтобы поверхностью земли и грaвием осталось 15 см. Далее монтируем решетку для слива на резервуаре. Затем необходимо подвернуть геоткань, постаравшись при этом, чтобы края текстиля с обеих сторон траншеи легли внахлест, покрыв при этом друг друга.

Засыпка землей

На завершающем этапе установки дренажа необходимо хорошо засыпать траншею землей, избегая просадки грунта и неравномерности. Если Вы качественно зароете траншею, то уже буквально через год догадаться о том, что под этим местом расположена дренажная система, можно будет лишь по «выглядывающим» решеткам. Место укладки системы можно засеять газонной травой.

Теперь Вам известно, как можно самостоятельно соорудить дренаж буквально за пару дней без значительных затрат. Главное в этом деле, как, впрочем и во всех других, тщательная подготовка.

Видео Как сделать дренаж на участке своими руками
