Устройство центральной канализации в частном доме. Устройство внутренней канализации в частном доме. Подбор труб и диметров
Вопрос устройства полноценного санузла в частном доме встает перед каждым собственником. Технологии позволяют обустроить бытовую канализацию без особенных вложений, как материальных, так и временных. И все меньшее количество жилых частных строений остается с удобствами во дворе. В данной статье мы рассмотрим такие популярные вопросы: какие типы и виды канализации существуют, устройство канализации в доме своими руками, что такое септик и как его сделать, как сделать септик из бетонных колец, что такое выгребная яма и как ее сделать, а также сопутствующие вопросы.
Типы канализации для частных домовладений разделены на две части.
Для коттеджных поселков или городских районов, где частный сектор близко расположен к многоквартирным домам, канализацию для частного дома подводят к коллекторам централизованного слива. Такое решение отличается удобством, поскольку все трудности состоят только в качественной прокладке труб канализации до места врезки. Однако, есть и негативная сторона подключения частного дома к городской канализационной сети - оплата услуг водоотведения. Для многоквартирных домов установлен тариф и общий объем водоотведения соответствует общему количеству потребленной воды. Учет ведется по количеству прописанных, согласно нормам или по приборам учета воды.
Для частного дома, где львиная доля используемой воды не сливается в канализацию, начисление оплаты по показаниям водомера может значительно осложнить жизнь. Многим данный вопрос покажется неважным, но часть владельцев стремится к автономности, потому он остается актуальным.
Традиционным методом водоотведения в частных домах является выгребная яма, она же септик, она же канализационная яма.
Прежде чем приступить к подробному руководству по ее созданию и обустройству необходимо произвести все сантехнические работы в доме.
Устройство канализации в доме своими руками
Большая часть построек частного сектора имеет один этаж. Там же, где их два, санузел расположен на первом этаже. Современные проекты частной застройки предусматривают размещение сантехники на каждом этаже, но примыкают все объекты к общему стояку. В качестве примера рассмотрим стандартное одноэтажное строение, где необходимо провести канализацию своими руками.
Итак, необходимо разместить мойку на кухне, умывальник и ванную/душевую кабину в ванной комнате и унитаз в туалете.
Ванная комната и туалет бывают совмещенными или раздельными. В любом случае слив для них будет общим, потому распределение точек слива в помещении нужно делать таким образом, чтобы до «стояка» (основная труба диаметром 110 мм, которая будет выводить стоки на улицу) расстояние было минимальным.
Кухня, где располагается мойка, по проектным документам часто имеет смежную стену с ванной или туалетом. В таком случае никаких сложностей не возникает. Если же кухня отдалена от основного стояка, необходимо прокладывать отдельный слив до его соединения со стояком. В зависимости от ситуации, это можно сделать как в периметре дома (подведение слива входит в стояк, куда входят сливы от умывальника и ванной/душа), так и за периметром (если размещение кухни и санузла не позволяет свести трубы в периметре, они выводятся за пределы дома, где могут соединяться или входить в сливную яму по отдельности).
Вышеописанные сложности вызваны тем, что для качественного стока воды необходимо соблюдать уклон канализации, что не всегда возможно сделать в ситуациях, когда расстояние от точки до точки велико. Уклон канализации должен составлять определенный процент в зависимости от диаметра трубы. Смотрите значения уклона канализации в зависимости от диаметра трубы на рисунке ниже.
Прокладка труб канализации производится под полом. Большинство построек имеют деревянные полы, приподнятые над уровнем земли. Полости под полом пустые, что дает массу вариантов решения проблемы. Уклон измеряется строительным уровнем или отметками на кладке, по которым должна проходить труба. Собранные пролеты труб тестируются на промежуточных этапах заливкой воды в систему и контролем ее слива. Важно, чтобы нигде не застаивалась и малая часть, поскольку там образуется засор, устранять который после настила пола будет сложно. Уклоны канализации больше 5% допустимы, если это продиктовано удобством размещения системы или запасом расстояний под полом.
Финальная сборка
Когда от мест каждого слива стоки выведены в конечное место, предстоит финальная сборка. ПВХ трубы для канализации имеют все необходимые колена и переходники, а также тройники с различными переходами, позволяющие состыковать вместе сливы от мойки, душа и стиральной машины. Далее совмещается стояк и слив от унитаза. После завершения работ требуется финальное тестирование с большой нагрузкой, чтобы устранить протечки, если таковые появятся и избежать засоров и скопления воды.
Выпуск канализации за периметр дома производится на глубине не менее 300 мм. Зависит она от климатических особенностей региона, а также от уклона участка, близости грунтовых вод, которые влияют на глубину сливной ямы.
На каждой из точек слива, кроме унитаза, из гибкого шланга составляется колено, в котором постоянно стоит небольшое количество воды, так называемый водяной затвор, исключающий проникновение неприятного запаха из слива. В случае необходимости, прочистить засор в таком колене дело 10 минут.
Система слива
Именно она становится для многих домовладельцев камнем преткновения в вопросах обустройства бытовой канализации в частном доме. Технологии заметно упростили работу с содержимым таких ям, позволяя им обходиться без обслуживания долгие годы.
Бытовая канализация делится на два типа - септик и традиционная сливная яма.
Септик
Технологичное решение, продвигаемое при строительстве коттеджных городков и небольших загородных домов. Представляют собой пластиковую или металлическую емкость, собирающую все стоки и органические отходы. Использует она только свой полезный объем, который частично увеличивается использованием микроорганизмов (септических), перерабатывающих органику в газ (выводится через вентиляционный канал, не вредит окружению) и чистую воду (подходит для полива участка при помощи маленького насоса). Для полноценного жилого дома на многочисленную семью предлагаются модели большой вместительности.
Узким местом данного типа канализации является его цена. Стоимость емкостей достаточно высока, более того на нее накладывается транспортировка и монтаж, который необходимо выполнять с соблюдением технологии, чтобы емкость осталась целой.
Преимущество, которое стоит отметить, в том, что емкость септика можно смонтировать в районах с высоким уровнем грунтовых вод. Емкости притапливаются в вырытых ямах, затем нагружаются грузом, чтобы вода в паводок не вытолкнула их из земли.
Средний период обслуживания при правильном использовании и адекватной экономии полезного места составляет 2-5 лет.

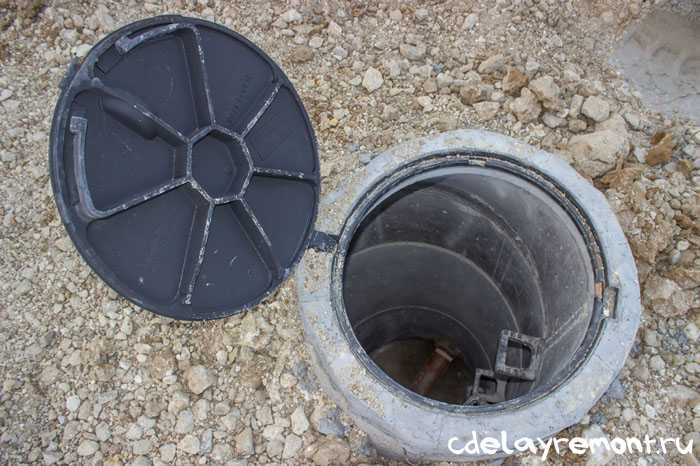

Септик из бетонных колец
Одним из подвидов септика является устройство из заводских бетонных колец. Такой вид септика довольно популярен, т.к. он относительно дешев, быстр и прост в монтаже. Септик из бетонных колец своими руками сделать довольно просто. Для этого выкапываем яму достаточной глубины. Для отсечки воды, на дно кладут слой щебня.
Обычно ставят 3 полутораметровых кольца друг на друга, затем накрывают их крышкой с отверстием. На это отверстие ставят еще одно малое кольцо для доступа к септику. Закрывается такое кольцо канализационным люком. Кольца скрепляют между собой цементным раствором. Если вы делаете септик с переливом, тогда нужно составить 2 или 3 такие пирамиды из колец. Чем больше камер перелива, тем чище вода будет на выходе. Дно в первой камере гидроизолируют и бетонируют. В верхней части верхнего большого кольца пробивается отверстие и вставляется труба 110 мм на которую надеваются тройники с обеих сторон.
Если вы хотите сделать 3 камеры, то повторяем процедуру с отверстием и трубой, но располагаем их чуть ниже уровня перелива из первой камеры во вторую. Из последней камеры отводят трубу на поле дренажа, либо в ней дно оставляют открытым и выкладывают на нем крупный щебень. По бокам снаружи, кольца засыпаются песком, для отсечки воды. Не забудьте из камер вывести вентиляционную трубу наружу для доступа воздуха.
Видео о септике из бетонных колец
Выгребная яма
Используется многие десятилетия без нареканий и особенных проблем. Даже в районах с высоким уровнем грунтовых вод, наполняющих такие ямы в период половодья, нашли решение, в виде размещения ямы на малой глубине, но с большой площадью.
Место для размещения ямы и выпуска канализации из дома необходимо определить до начала всех работ, поскольку переориентирование системы уже разведенной под полом потребует пересчета уклонов и дополнительного времени.
Трубу, ведущую от дома к яме углубляют на 500 - 800 мм, если позволяет уровень воды. В противном случае, необходимо максимально ее утеплить и оставить окна ревизии (специальный стыковой блок с открывающейся крышкой) для удобной прочистки каждые 3 метра протяженности труб.
Средний объем ямы для данного типа канализации 5 м кубических на одного взрослого человека. При этом не стоит пренебрегать органическими септиками, которые позволят вовсе обходиться без выкачки содержимого десятилетиями.
Строим сливную яму
Выбрав место, нужно определить линейные размеры и глубину, вырыть яму и тщательно выровнять стенки. Периметр возле стенок на дне подкапывается под обрез на 300 мм и углубляется примерно на 500 мм в глубину. На дно кладется небольшой слой щебня, затем на раствор укладывается 2-3 ряда полублока без отверстий. Это будет основа для стен выгребной ямы.
Стены (только он длительное время способен выдержать микросреду), делая промежутки между кирпичами в 20 - 25% от их длины, начиная с 5-6 ряда. Через эти промежутки будет отходить вода, что позволит реже обслуживать яму.
Кладка выводится не до края ямы, а с недобором в 400 мм. Главное, чтобы труба выпуска канализации была полностью обложена.
На дно ямы выкладывается средний щебень слоем толщиной до 200 мм, сверху можно усилить его собранным из шлаковых куч камнями, похожими на пемзу для ног. Эта хитрость позволяет еще реже выкачивать яму, поскольку в порах такого дренажа хорошо развиваются микроорганизмы, поглощающие органику.
Перекрытие может быть любым, от фигурной готовой ж/б плиты до самостоятельно заливаемого изделия. Изделие такое создается из плоского шифера или оцинкованного листа, выкладываемого на верх обреза кладки. Выступать будущее перекрытие должно как минимум на 250 - 300 мм за края кладки. Сверху укладывается армирование из прутков. Достаточно будет сетки из арматуры диаметром 8-10 мм с ячейкой 20 на 20 см. Нижний край сетки нужно приподнять от основы минимум на 20 мм (лучше уложить на камни или фиксаторы защитного слоя). По бокам армирования выстраиваем опалубку и заливаем все слоем бетона в 100 - 200 мм.
Если линейные размеры велики в центре ямы ставится опора из кирпича или чугунной трубы на которую опираются перекрытия.
Обязательно нужно оставить люк для возможности доступа в яму, а также для выкачки ее при необходимости.
Отличным решением будет сделать верхний край перекрытия ниже уровня грунта и заложить пространство вокруг люка дерном.
Обязательно нужно оставить выходной патрубок для вентиляции (стандартная канализационная ПВХ труба). Многие делают сверху беседки или парковочные места для авто. Но в этом случае, армирование и плита над ямой должны серьезно усилиться.
Надеемся, вы разобрались с основами устройства канализации в своем доме. Если же у вас остались вопросы, задавайте их в комментариях к статье, мы обязательно ответим на них.
Загородный коттедж не всегда возможно присоединить к поселковой канализационной системе. Но благо сейчас есть различные септики для установки в пределах собственной усадьбы. Всегда можно поставить своими руками один из вариантов и подключить к нему трубы от домашней сантехники. Только как сделать канализацию в частном доме так, чтобы она долгие годы служила правильно и исправно. Правил проектирования и монтажа такого автономного водоотведения немного, но их все обязательно надо соблюсти.
Виды канализационных систем в частных домах
Внешнюю уличную часть канализации загородного дома можно устроить в виде:
- герметичного бака-накопителя;
- септика (с одной либо несколькими камерами);
- септика с инфильтратором;
- биостанции с аэробной очисткой.
Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.
Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить. Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке.
Накопительный бак, герметическая емкость
Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.
Монтаж канализационного накопительного бака
Однокамерный септик
Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).
Чем отличается однокамерный и двухкамерный септик
Двухкамерный септик с переливными колодцами-отстойниками
Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.
Устройство двухкамерного септика
Септик с полем фильтрации
Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.
Варианты устройства фильтрационного поля
Септик с биофильтром
Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.
Устройство септика с биофильтром
Септик с принудительной подачей воздуха
Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.
Устройство и принцип работы септика с принудительной вентиляцией
Как выбрать канализационную систему для дома
Для дачного домика с временным проживанием вполне хватит выгребной ямы, небольшого накопителя или однокамерного септика с почвенным дренажом. Но для частного дома, в котором постоянно живет большая семья, требуется более мощное очистное сооружение. Лучшим выбором здесь будет аэробная или анаэробная станция.
Прокладка
Независимо от выбранного варианта монтаж наружной части локальной канализационной системы практически всегда можно сделать самостоятельно. Достаточно выкопать яму, а потом установить внутрь готовый септик либо соорудить его там из кирпича или бетона.
С чего начать
Считать и думать, как сделать канализацию в своем коттедже, правильней всего даже не при строительстве жилища, а еще на стадии его проектирования. Необходимо заранее предусмотреть технологические отверстия для труб в перекрытиях, стенах и фундаменте здания. В уже построенном доме делать это гораздо сложнее. Здесь как замена электропроводки или установка системы вентиляции – лучше все рассчитать и пересчитать заранее.
Простая схема устройства септика в частном доме
Как рассчитать объем септика
Расчет внутреннего объема септической емкости производится по количеству сантехнических приборов и сумме их фактических стоков. Но для упрощения канализацию в частном доме принято планировать исходя из 150–200 л/сутки сточных вод на каждого постоянно проживающего в нем человека.
Глубина укладки
Если септик для обустройства канализации выбран с почвенным дренированием, то его надо максимально подальше отвести от коттеджа. Иначе уходящая в почву влага будет негативно влиять на его фундамент. По минимуму данное расстояние должно быть 5 м, однако в этом случае его лучше увеличить до 8–10 м.
Но если выбрана герметичная емкость или биостанция, то правила установки канализации допускают располагать их и ближе пяти метров от строения. При этом глубина вкапывания очистного сооружения и канализационных труб от здания должна быть такой, чтобы они не перемерзли зимой.
Проектирование системы
Проектирование внутренней канализации в самом коттедже также достаточно просто. Сложности могут возникнуть, только если дом построен в несколько этажей и с большим количеством сантехники. Для обычного малоэтажного жилья в 100–150 квадратов все можно спроектировать самостоятельно. Это не сложнее чем выбрать или аварийный бензогенератор. Надо лишь соблюдать соответствующие строительные нормы.
Правила угла наклона
Все горизонтальные участки канализации в частном доме следует производить под уклоном в три (для труб D=50 мм) и два градуса (при D=110 мм) по направлению движения стоков. Наклонять трубопроводы больше нельзя, так как вода по ним стекать будет излишне быстро, оставляя внутри фекалии и твердые отходы. А при меньшем уклоне нечистоты наоборот будут застаиваться в отводах, не доходя до центрального стояка.
Внутренняя разводка труб
Состоит система внутренней канализации из:
- горизонтального выпуска (трубы до септика);
- вертикального стояка с вентиляционным отверстием наверху;
- горизонтальных отводов до каждого сантехнического устройства.
Для прокладки выпуска, стояка и ответвления от него до унитаза следует выбирать трубы диаметром в 100–120 мм, для остальных участков достаточно будет 40–50 мм. Проще всего сделать канализационные трубопроводы из пластиковых изделий, соединяемых в раструб с резиновой манжетой для герметичности.
Монтаж канализационных труб в доме
Монтаж стояка
Подсоединение отводов к вертикальной трубе производится посредством тройников, а поворот ее к выпуску – коленом с плавным изгибом. В целом монтаж канализации частного дома начинается с установки стояка, собираемого снизу вверх и строго вертикально. Крепится к стене он хомутами с расстоянием между крепежами максимум 2 метра. Для проведения его сквозь межэтажные перекрытия применяются металлические гильзы на пару сантиметров шире самого трубопровода.
В наше время жилье без удобств уже мало кого устраивает, даже если оно расположено в сельской местности. Кроме подведенной воды, должен быть организован и отток использованной, а кроме того – фекальных масс. Таким образом, без наличия канализации в загородном доме у проживающих в нем людей не будет должного комфорта. Она вовсе не роскошь, а действительно необходимость, и выход – устройство канализационной системы в доме (деревянном или кирпичном – неважно) – вполне выполнимая задача, если подходить к делу со всей ответственностью.
Внутренняя и внешняя системы
Все работы по обустройству канализации сводятся к проектированию внутренней и наружной системы.
Внутренняя подразумевает монтаж стояка, фановой трубы, разводку труб к мокрым помещениям (кухня, туалет, ванная (душевая) и т. д.).
Внешняя, или наружная, – та часть коммуникаций, которая находится вне дома. В частности, ее обустройство предполагает подвод труб к самодельному септику (накопительному либо с полем фильтрации) или к станции глубокой очистки (достаточно дорогому готовому решению). Естественно, что при возможности сброса стоков в централизованную систему задача упрощается. Но в нашем случае мы поговорим именно про автономную систему с эффективной очисткой сточных вод в септике, никакие примитивные выгребные ямы – этот пережиток прошлого – мы рассматривать не будем.
Схема внутренней канализации
Безусловно, стоит начинать именно со схемы. Уже на этапе проектирования дома лучше подумать над тем, чтобы все так называемые мокрые помещения находились как можно ближе друг к другу – такой подход впоследствии упростит обустройство внутренней канализации. Схема разводки труб в частном доме индивидуальна и может выглядеть как угодно. Ниже мы представляем один из вариантов плана на этаже.
При этом учитывают, что для отвода стоков из туалета необходимо использовать трубы диаметром 100–110 мм, а их рекомендованная общая длина составляет 1 000 мм. Для так называемых серых стоков, поступающих в стояки из ванной и кухни, используются полипропиленовые (ПП) или поливинилхлоридные (ПВХ) трубы диаметром 50 мм. Повороты сети выполняются за счет сочетания двух пластиковых колен с изгибом 45 градусов, что позволяет минимизировать риск образования засора, который придется устранять в ходе эксплуатации канализации (как справиться с этой напастью, читайте ). Дешевле и надежнее делать ставку именно на трубы ПП или ПВХ, так как они дешевле, надежнее и долговечнее чугунных. К тому же монтаж внутренней системы при их использовании существенно упрощается.
Самым важным при проектировании является определение будущего расположения стояка или коллекторной трубы. Уже от этого, как говорится, будем «плясать» дальше.
Но все-таки давайте подробнее поговорим о том, как своими силами разработать схему канализации для частного дома. Ведь с ее помощью мы сможем объективно судить о том, сколько и чего (материалов и сантехнического оборудования) необходимо для устройства системы в целом. Всю работу лучше проводить, используя обычные листки в клеточку, но лучше все же купить пару листов «миллиметровки». Еще нам понадобятся остро заточенный карандаш, линейка и рулетка. Последовательность работы по составлению схемы можно представить следующим образом:
- составляем план дома в масштабе (используйте имеющийся или пройдитесь по всем помещениям с рулеткой и снимите все размеры);
- определяемся с расположением стояка (стояков);
- на каждом этаже в соответствии со своими потребностями условно изображаем сантехнические приборы (на этом этапе желательно знать о способе их подключения);
- изображаем на плане трубы от сантехнических приборов до стояка и фасонных частей (соединительные элементы, такие как отводы, тройники и т. д.);
- повторяем все вышеперечисленные операции для каждого этажа дома;
- определяемся с размерами стояка и фановой трубы, о которой пойдет речь ниже;
- суммируем длины всех труб внутренней канализации вплоть до выпуска;
- составляем схему внешней канализации дома, которая включает трубы от выпуска до септика или станции глубокой биологической очистки стоков и учитывает требования СанПиН 2.1.4.1110-02 и СНиП 2.04.03-85.
Трубы
Подбор труб для наружной и внутренней системы различается. На сегодняшний день при прокладке внутренней системы (внутридомовая разводка) преимущественно используются ПВХ и ПП трубы характерного серого цвета. Чаще всего диаметром 110 мм (для стояков и лежаков), 50 и 40 мм – для отвода стоков от сантехнических приборов.
Что касается внешней системы, то чаще всего трубы, предназначенные для прокладки под землей, например от выпуска к септику или станции глубокой биологической очистки стоков, имеют характерный оранжевый цвет. Такой окрас объясняется очень просто: яркий рыжий цвет более заметен в земле, нежели остальные. Но не только цвет отличает трубы для наружной канализации – иными будут и требования к материалу: эти трубы имеют большую жесткость, ведь им придется выдерживать существенную нагрузку от грунта. Есть и еще более прочная продукция, например гофрированные двухслойные трубы. Но при устройстве канализационной системы в частном доме глубина закладки трубопровода обычно невелика (не более 3 м, а чаще всего – до 2 м), так что гнаться за прочностью труб нет смысла. Самый распространенный диаметр рыжих труб – 110 мм, чего вполне достаточно для адекватного отвода стоков.
Ниже представлена таблица со свойствами труб из различных материалов. Здесь далеко не все решения – только наиболее популярные.
| Материал | Предназначение, плюсы и минусы труб |
|---|---|
| Чугун |
|
| Полипропилен |
|
| Поливинилхлорид |
|
Прокладка труб
Один из самых трудоемких процессов в обустройстве автономной канализации – прокладка и разводка труб. Если вы решили справиться с этим без помощи профессионалов, обязательно задействуйте хотя бы одного помощника – от этого зависит не только скорость, но и качество работы. Ну а когда закончите, не поленитесь проверить герметичность системы проливкой чистой водопроводной водой и только после проверки всех швов начинайте полноценную эксплуатацию системы.
Соединение труб
Как мы уже говорили, самый простой вариант подразумевает использование канализационных ПВХ или ПП труб. На сегодняшний день данная продукция представлена в широком ассортименте, так что вы без труда найдете колена, тройники, ревизии и пластиковые трубы, которые, благодаря наличию резиновых манжет в местах их стыковки, соединяются легко и надежно. Перфекционисты могут дополнительно обработать место соединения сантехническим герметиком, например на основе силикона. В местах, где трубы проходят через перекрытия и стены, обязательно устанавливают гильзы.
Сразу поговорим об уклоне труб. В соответствующих СНиП (2.04.01-85 и 2.04.03-85) четко указано, что угол наклона труб в безнапорной системе зависит от их диаметра. Так, для труб диаметром 50 мм необходимо создать уклон в 3 см/м, для труб диаметром 100–110 мм – 2 см/м. Имейте это в виду, ведь вам придется располагать разные точки горизонтального трубопровода на различной высоте.
Выпуск канализации
Если не хотите столкнуться с проблемой несоответствия наружной и внутренней систем, то начинать монтаж канализационной системы в доме стоит с работ над выпуском. Выпуск – пограничная часть системы, которая соединяет выход труб из дома (стояк или стояки) с трубой, ведущей к септику.
Выпуск монтируют через толщу фундамента на глубине ниже глубины промерзания грунта (ГПГ), характерной для вашего региона. Можно сделать и выше при условии проведения работ по обеспечению теплоизоляции трубы. Это необходимо для того, чтобы избежать замерзания канализации. О том, чем это чревато, вам могут поведать владельцы загородных домов, которые смогли воспользоваться туалетом лишь в марте – мае, когда трубы оттаяли.
Если об этом не позаботились на этапе возведения фундамента, то необходимо пробить отверстие в фундаменте, достаточное для последующего монтажа отводной трубы с гильзой. Последняя представляет собой не что иное, как обрезок трубы диаметром 130–160 мм, т. е. больше диаметра канализационной трубы. Гильза должна выступать с обеих сторон плиты фундамента не менее чем на 150 мм.
По сути, на этой стадии необходимо сделать отверстие (если оно не предусмотрено) в фундаменте и вставить в него трубу с гильзой. Важно, чтобы диаметр выпускной трубы был не меньше диаметра трубы стояка. Собственно гильза позволяет задать точку уклона трубы к септику: 2 см на каждый метр. Теперь вы примерно представляете, как можно наладить сток из своего дома.
Монтаж стояка и разводка труб
Учитывая рекомендуемые размеры трубы, идущей от унитаза до стояка (1 000 мм), стояк лучше располагать именно в туалете. Монтаж может быть открытым и скрытым, в зависимости от того, монтируются ли трубы рядом со стенами (крепление хомутами, подвесками и т. д.) или в специальных нишах, каналах, стене или коробах.
Для соединения стояка с канализационными трубами используют косые тройники. Трубы разного диаметра соединяются через переходники. В местах пересечения труб из душа, ванной, раковин устраивают коллекторную трубу диаметром 100–110 мм. Обязательно необходимо позаботиться о монтаже так называемых гидрозатворов. Они позволят уберечь обоняние от далеко не самых приятных запахов.
Важно! На каждом этаже в стояк монтируется ревизия (специальный тройник), благодаря которому при необходимости можно провести чистку засора. Чтобы обезопасить себя от трудоемких работ по очистке канализации, после каждого поворота труб рекомендуется монтировать прочистку.
Вывод фановой трубы
Важная роль отводится монтажу и выводу фановой трубы. Она служит:
- для вентиляции канализационной системы, что является обязательным для эффективной работы септика;
- повышения долговечности канализации;
- поддержки атмосферного давления внутри системы, что, в свою очередь, позволяет избежать разрежения воздуха и гидравлических ударов.
Фановая труба – не что иное, как продолжение стояка: она выводится на крышу дома. Ее соединяют со стояком, предварительно смонтировав на него ревизию. Далее фановую трубу выводят в чердачное помещение под удобными углами так, как изображено на схеме ниже. Любая из этих схем вентиляции может быть использована в частных домах с мансардой.
Важно! Не стоит упрощать себе работу и совмещать вентиляцию канализации (фановую трубу) с собственно вентиляцией дома или, упаси боже, дымоходом. Более того, выход фановой трубы нужно сделать как можно дальше от балконов и окон (расстояние не менее 4 000 мм), с отступом от кровли по высоте – от 700 мм. Опять же, выходы вентиляции дома, дымохода и вентиляции канализации необходимо располагать на различных уровнях.
Резюмируем всю вышеперечисленную информацию о разводке труб в частном доме:
- на первом этапе необходимо составить подробную схему разводки таким образом, чтобы минимизировать расстояния от стояка до сантехнических приборов;
- диаметр труб, идущих к стояку, должен увеличиваться по мере подключения дополнительных приборов. Не допускается изменение диаметра в меньшую сторону;
- необходимо помнить о простом правиле: приборы с большим выпуском располагаются к стояку ближе, чем те, у которых диаметр выпуска меньше. Ближе всего к стояку должен быть унитаз;
- разводка канализации в частном доме должна исключать наличие острых углов, а трубы должны быть уложены с определенным уклоном;
- в местах, где предположительно могут образовываться засоры, следует предусмотреть ревизии и прочистки;
- в обязательном порядке в схеме разводки должна быть предусмотрена фановая труба для вентиляции системы.
Внешняя (наружная) сеть
Сложно переоценить значение правильного устройства внешней части канализации дома. Но если вы хотите полноценно использовать воду, стоит подумать над ее эффективной очисткой. Безусловно, вы можете купить готовый септик или, как его еще называют, станцию глубокой очистки стоков. Либо приобрести автономные установки, например, отзывы об использовании септика «Танк» достаточно неплохие (убедитесь сами). Но можно сделать септик и своими руками , сэкономив приличную денежную сумму. К устройству наружной и внутренней канализационных систем в своем домовладении нужно подходить с одинаковой ответственностью: здесь имеют место и вопросы вашего комфорта, и потенциальные штрафы от экологов, но, что самое важное, от ваших шагов зависят отношения с соседями по участку. Одна ошибка – и локальная наружная сеть станет одной большой зловонной проблемой.
Схема внешней канализации

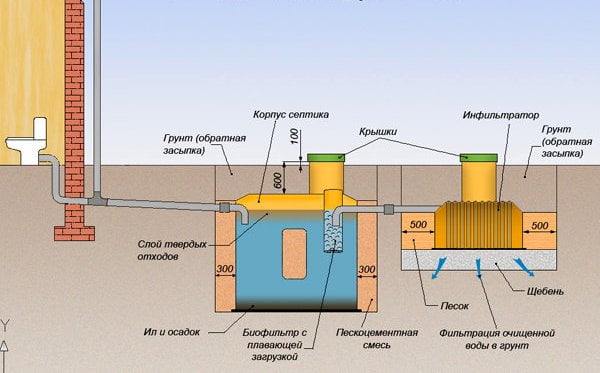

На рисунке ниже мы представили схему устройства примитивного септика. По сути, его может сделать любой человек, было бы желание сэкономить и полностью контролировать эффективную систему очистки стоков.
Устройство септика отстойного типа представляет собой емкость или их совокупность, проходя через которые, стоки осветляются за счет естественного осаждения более тяжелых включений. Далее стоки доочищаются на поле или в колодце фильтрации. Здесь уже наряду с механическим очищением протекают процессы биологической очистки. Есть варианты и проще, когда для сбора стоков используется только емкость большого объема (накопительный септик), но в этом случае придется периодически проводить откачку канализации – вызывать ассенизаторскую машину. Данный вариант прост в монтаже, но на этом его простота и удобство заканчиваются.
Расчет емкости очистного сооружения для дачи проводится следующим образом: объем рассчитывается исходя из трехсуточного отстаивания при среднем расходе в 200 литров на человека (можно рассчитывать индивидуально). Т. е. если в доме живет 5 человек, то объем септической камеры составляет 5 × 200 × 3 = 3 000 литров, или 3 куб. м. Соответственно, чем больше людей живет, тем больше по объему требуется септик. Все просто!
Этапы изготовления самодельного септика
- находим готовые емкости из ПП или железобетонные кольца исходя из требуемого объема будущего септика (учитывайте также то, что его можно сделать из кирпича или просто залив стены и пол котлована бетоном);
- определяемся с тем, как будет происходить доочистка стоков: в поле колодца или на поле фильтрации;
- проводим земельные работы: роем котлован под септик, траншеи для труб;
- соединяем все элементы в единую конструкцию, позаботившись об удобстве обслуживания септика;
- трубы системы монтируем с уклоном 2 см на метр, надежно герметизируем стыки;
- оборудуем систему вентиляции септика;
- засыпаем установку, предварительно проведя работы по гидро- и теплоизоляции ее отдельных составляющих.
Естественно, эта схема далека от подробной, но самостоятельному изготовлению септика из еврокубов, железобетонных колец и т. д. посвящены другие статьи нашего сайта. И не забудьте ответственно подойти к выбору места для септика.
Приступая к обустройству канализации, вам необходимо не только запастись терпением и выкопать далеко не один кубометр землицы, но и прочитать множество литературы по грамотной организации работ, возможно, воспользоваться советами специалистов. Однако в конечном итоге у вас появится повод гордиться выполненной работой, когда вы сможете понежиться в собственном джакузи или принимать душ в новой душевой кабине. И неважно, деревянный ли это дом или кирпичный – канализация везде работает по одним и тем же принципам!
Уютный загородный дом – мечта каждого городского жителя, омрачить которую может отсутствие практичных, функциональных коммуникаций. И действительно, ведь частные дома относятся к жилым постройкам, а современный человек привык жить в комфорте. Такие ресурсы как электричество, водоснабжение вы воспринимаем не как роскошь, а как естественные потребности, иметь которые в своем частном доме вполне нормально и даже закономерно. Стоит ли говорить о том, насколько важна в нем нормальная канализация.
Назначение и выбор канализации
Водоотведение сточных вод носит определенное универсальное название – канализация. Она бывает централизованной, то есть подключенной при помощи труб к центральным сетям канализации (обычно в городе), и автономной.
Потребность в автономной канализации очень сильно ощущается за городом или в частном секторе, состоящим из отдельных домов, строений. Это могут быть не только жилые, но и общественные, производственные здания, деятельность которых сопряжена с водоотведением стоков.
Как одну из самых важных коммунальных систем, канализацию можно разделить на две основные части:
Чтобы правильно и рационально выбрать тип канализации для своего частного дома, и не делать при этом ошибок, руководствуются следующим параметрами:
- Количество потребителей (жильцов) в доме;
- Объем расхода воды в расчете на одного человека с учетом всех сантехнических приборов в доме;
- Размеры придомового участка;
- Свойства грунта;
- Степень залегания грунтовых вод;
- Особенности климата.
Подробнее все действующие правила устроения канализации описаны в СНиП 2.04.03-85. «Канализация. Наружные сети и сооружения».
Виды автономной канализации для частного дома
Обустроить водоотведение в частном доме можно по разному. У каждого из ниже перечисленных методов есть свои достоинства и недостатки, взвешивая которые обычно не сложно сделать свой оптимальный выбор.
- Выгребная яма – самый древний и простой способ утилизации стоков, которому еще не давно вообще не было аналогов. Примитивное устройство такой канализации представляет собой неглубокую яму с неукрепленными стенками и без всякой защиты дна. После ее наполнения, яму засыпают землей, а на другом месте делают новую. Устройство выгребной ямы более или менее практично при очень небольшом объеме стоков, не превышающем 1 м 3 . Современный вариант выгребной ямы устраивается с укрепленной бетоном или кирпичной кладкой внутренней ее частью, и гравийной подушкой (20 - 30 см) для почвенной доочистки стоков. Принцип и схема работы очень простые: вода из стоков, попадая на дно ямы, просачивается через гравийное основание, фекальные плотные массы накапливаются в яме, и периодически откачиваются ассенизаторами. Ускоряет процесс переработки стоков добавление аэробных бактерий, которые еще и помогают бороться с неприятными запахами. Выгребная яма рассчитана на небольшое количество сантехприборов, и в современных загородных домах практически не делается. Основные недостатки: малая проходимость, дно ямы должно быть расположено на расстоянии метра от грунтовых вод;
- 3 м от забора;
- 5 м от жилого здания;
- 10 м от огорода;
- 20 - 50 м от источника питьевой воды.
- Накопительная емкость или бак – готовый и недорогой вариант такой емкости предоставляют сегодня широко на рынке из пластика ПНД. Его также можно оборудовать и своими руками, используя бетонные кольца, металлические баки. Принцип и схема работы: стоки поступают в емкость через подведенные трубы самотеком. Специализированные пластиковые канализационные баки по всей площади усилены ребрами жесткости, которые делают их еще и максимально устойчивыми при установке. Корпус их достаточно прочный. Оборудуются ревизионным люком для откачки стоков, который стоит утеплить на зиму. Заглубление таких баков не нуждается в контроле сточных вод, и не требует какой-то особой подготовки. Единственный недостаток – необходимо часто делать ассенизацию емкости.
- Септик – автономное канализационное устройство, предусматривающее очистку сточных вод. Существуют одно- и многокамерные септики, с пассивным или принудительным процессом очистки. Самый простой – однокамерный септик. По сути это та же выгребная яма, дно которой усыпано песчано-гравийной подушкой. Его можно сделать своими руками из большой емкости, железобетонных колец или укрепив яму кирпичной кладкой. Стенки такого септика тщательно гидроизолируются, чтобы избежать загрязнения почвы. Недостаток – небольшая проходимость сточных вод, периодическая замена заилившейся песчано-гравийной подушки.
Фото: выгребная яма из бетонных колец без дна Важно!
Обустройство выгребной ямы, регламентированное правилами СНиПа. Чтобы не происходило загрязнение почвы и грунтовых вод, расположение ее должно быть не менее:
Важно!
Расположение такого бака на участке частного дома необходимо предусмотреть заранее, поскольку оно должно быть удобным для последующей очистки с помощью ассенизаторской машины.
Фото: однокамерный септик с песчано-гравийной подушкой Двухкамерный септик – конструкция более усовершенствованная, однако схема его проста. В нем предусматривается несколько отделений: отстойник и фильтрационный колодец. Такой септик производят из ПНД или стеклопластика готовым, предусматривая технологичные гидрозатворы, пропускающие стоки только в одну сторону. Также там есть и ревизионные люки, и дополнительные камеры для сохранения кислорода с отдушинами. Делается это для того, чтобы в первой камере этого септика можно было использовать натуральные аэробные бактерии, помогающие процессу очистки и устраняющие неприятные запахи. Кислород для них обязателен, поскольку этот процесс сопровождается брожением и разложением на элементарные составляющие основной биомассы стоков.
Фото: схема двухкамерного септика Эту несложную конструкцию часто делают своими руками монолитной или сборной из железобетонных колец. Внутреннюю ее часть надежно гидроизолируют. Материал относительно удобный, но крайне долговечный при достаточных мерах по гидроизоляции. Монолитный септик можно сделать достаточно вместительным. Его производство более трудоемко, чем сборного, поскольку для заливки бетона необходимо выставить опалубку и связующий арматурный каркас, укрепляющий элементы конструкции. Сам же процесс заливки связан с наполнением, трамбовкой и последующей просушкой полученной конструкции. Такие работы нужно делать только в теплый период года. Сборный бетонный септик собирают из отдельных бетонных колец, сваривая их «по закладным» между собой, и промазывая стыки раствором и битумом. Полученный колодец делят на две половины перегородкой, в которой помещен небольшой отвод трубы или блокиратор. Пластиковые двухкамерные септики иногда предусматривают почвенную доочистку в виде дополнительной камеры с рассеивателями воды в почву через трубы. На выходе двухкамерного септика получается очищенная вода для технических нужд. Сам же септик нуждается в периодической очистке от флотационной корки, иловых накоплений с помощью ассенизаторской машины.
Фото: монолитный септик из бетона Септик с биофильтрацией – представляет собой конструкцию из нескольких отдельных или сопряженных одним корпусом камер, процесс фильтрации в которых протекает в пассивном режиме. Принцип действия: многоступенчатая фильтрация с применением различных бактерий. Наилучшим решением будет применение на первой стадии очистки анаэробных бактерий, кислород которым не нужен. Во внутренней части его последней камеры, насыщенной кислородом из аэротенка, размещается биофильтр. Он представляет собой решетку с размещенной на ней колонией аэробных бактерий, и засыпку из керамзита или гранулированного полимера. В этой камере создаются идеальные условия для жизнедеятельности бактерий. Вода здесь очищается до 95%, что делает ее вполне пригодной для технических нужд.
Фото: схема септика с биофильтрацией Трех- и четрыхкамерные септики – самые совершенные на данный момент конструкции септиков для частного дома. Их производят компании по производству специализированного оборудования для автономных канализаций замкнутого типа. Это значит, что им не нужна какая либо почвенная доочистка. Такие устройства настолько совершенны, что обычные правила отступа от жилых строений, заглубления в почву, контроля грунтовых вод и климатических перепадов на них не распространяются. Все камеры объединены одним долговечным пластиковым корпусом, и соединены трубами-блокираторами, процесс очистки контролирует электронная система датчиков, а перемещение стоков по внутренней его части обеспечивает один или два мощных насоса, легко справляющихся с залповыми сбросами воды. Для жизнеобеспечивания аэробных бактерий, кислород в камеры септика также подается принудительно. Делать очистку такому септику нужно раз в 3-6 месяцев (в зависимости от объема стоков). И это даже не сложно сделать своими руками без помощи специалистов. Все что нужно для его работы - небольшой котлован размером чуть больше самого септика, подводка труб и электроснабжения. Их еще называют станциями глубокой биологической очистки сточных вод. Единственный недостаток – недешевое удовольствие. Однако очистка сточных вод такими системами возможна до 98%!
Фото: схема автономной канализации частного дома
Решив правильно провести канализацию в своем частном доме нужно обратить внимание на следующие особенности:
- Перед началом всех работ необходимо сделать проект всей канализационной системы, на котором будет отображена вся ее схема, трубы со всеми элементами, септик, а также расчеты по ее проходимости;
- Трубы внешней канализации лучше всего утеплить, чтобы вода в нем не замерзла в морозы. Рекомендованный диаметр труб – 100-110 мм, минимальный угол наклона самотечной канализации – 5 о;
- Соединения труб канализации должны быть надежными и герметичными, любые протечки исключены.
Обустройство частного дома автономной канализацией – очень важная и не такая уж сложная работа. Руководствуясь правилами СниПов и СанПина ее можно собрать самому, оборудовать надежно и правильно, обеспечив себя и своих близких исключительным комфортом на долгие годы.
Отдельный раздел проектирования инженерных коммуникаций – планирование канализационной системы. Владельцам коттеджей и дачных домиков зачастую приходится самостоятельно заниматься составлением схемы и монтажом оборудования, поэтому знать нюансы организации работ просто необходимо.
Эффективность работы системы во многом зависит от того, правильно ли выполнена разводка канализации в частном доме – внутренняя система труб и оборудование, подключенное к ним. Для грамотного проектирования важно учесть все: от выбора комплектующих до материала изготовления отдельных элементов. А мы расскажем как это правильно сделать.
В отличие от систем электро-, газо-, водоснабжения, которые устанавливаются согласно заверенной в определенных инстанциях документации, канализацию на собственном земельном участке и в доме разрешено обустраивать без разрешительных бумаг.
Однако без проекта не обойтись, так как он подстрахует от ошибок, связанных с нарушением общепринятых требований.
Например, одним из частых нарушений является несоблюдение границ санитарной зоны при установке сливной ямы. Системы подачи и слива не должны контактировать друг с другом.
Вариант обустройства коммуникаций в частном одноэтажном доме – наружные водопровод и канализационная система расположены по разные стороны от здания
Устройство внутренней разводки часто связано с ошибками в организации вентиляции, неправильном выборе диаметра труб или угла наклона.
Построением аксонометрической схемы обычно занимаются специалисты. Они же производят гидравлические расчеты внутренней сети и магистрали, находящейся с наружной стороны здания. Сейчас есть и более интересный вариант – создание модели канализации в 3D формате.
Программы 3D моделирования позволяют составить точный и полноценный проект, максимально упрощающий выбор труб, фасонных элементов, крепежей, а также способов монтажа.
За проектом обращаются к специалистам, когда хотят сократить риски. Но есть и другой вариант – изучить санитарные и технические нормативы, ознакомиться со схемами внутренней разводки, научиться разбираться в качестве сантехнического оборудования и составить проект самостоятельно.
Размещение важных узлов системы
Особенность автономной канализации в том, что принципы ее обустройства зависят от каждой составляющей в общей системе.
Например, критерием выбора накопителя для сточных вод является не только число проживающих в коттедже, но и количество подключенных источников слива технических и хозяйственных вод – из дома, гаража, бани, летней кухни.
Планирование работ и выбор схемы
Монтаж канализационных труб обычно выполняется вместе с установкой водопровода, соответственно и проектировать эти две системы лучше совместно.
Если обобщить все документы, составляющие проект, и пытаться действовать по правилам, то получится следующий список:
- Общие данные – описание и условия монтажа систем водоснабжения и водоотведения с опорой на нормативные документы.
- Экспликация помещений (пояснение к схеме) с указанием мокрых зон и способа их гидроизоляции.
- Расчет объемов потребления воды и водоотведения с учетом норм.
- Поэтажный план расположения водопровода и аксонометрическая схема.
- Поэтажный план расположения канализации.
- Спецификация – перечисление всех составных элементов с указанием количества или метража.
Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.
Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.
Особенности разводки в многоэтажном доме
Количество стояков из-за наличия 2-го или 3-го этажей не увеличивается, но усложняется схема подключения, так как отводы присутствуют на всех этажах. Для многоэтажных домой существует свой «кодекс», изложенный в документах СНиП.
