Какая система отопления лучше однотрубная или двухтрубная. Разбираемся вместе: что эффективнее однотрубная или двухтрубная система отопления? Двухтрубная отапливающая система

Практически все системы отопления, имеющиеся в настоящее время в любых зданиях и сооружениях, можно отнести к одному из двух классов, упомянутых в заголовке настоящей статьи.

Ответить на вопрос, что лучше однотрубная или двухтрубная система отопления, можно только тщательно разобравшись в преимуществах и недостатках каждого из рассмотренных вариантов.

Характеристики однотрубной системы отопления дома

Какая система отопления эффективнее, однотрубная или двухтрубная? Однозначно ответить на указанный вопрос невозможно.

Однотрубная СО имеет все основные элементы, присущие любой системе отопления. Основными из них являются:

• Отопительный котёл, работающий на любых видах топлива, которые наиболее доступны в месте размещения обогреваемого здания. Это может быть котёл газовый, твёрдотопливный или предназначенный для работы на жидком топливе. Вид используемого котлом топлива никакого влияния на схему отопления не оказывает;
• Трубы, по которым циркулирует теплоноситель;
• Запорная аппаратура различного назначения (задвижки, вентили);
• Отопительные приборы и термометры;
• Клапаны для стравливания воздуха. Размещаемые на радиаторах (краны Маевского) и в верхней точке СО;
• Сливной кран (в нижней точке СО);
• Расширительный бачок открытого или закрытого типа.

Преимущества использования однотрубных систем

Отличие однотрубной системы отопления от двухтрубной заключается в том, что первая на сегодняшний день является наиболее простым и действенным способом обогрева зданий площадью до 150 м2.

Установка циркуляционного насоса и использование современных технических решений позволяют гарантированно обеспечивать требуемые параметры температуры в отапливаемых помещениях. Поэтому, отвечая на вопрос, однотрубная или двухтрубная система отопления что выбрать, в числе неоспоримых преимуществ первой системы следует отметить:

Универсальность монтажа. Подобная система может быть смонтирована в здании любой конфигурации, а замкнутый контур гарантирует перемещение теплоносителя вдоль всего периметра обогреваемых помещений.
В отличие от двухтрубной, однотрубную СО можно смонтировать таким образом, чтобы обогрев помещений начинался с наиболее холодной стороны здания (северной), вне зависимости от места установки котла, или с наиболее значимых помещений (детская, спальня и т.п.).

Для монтажа системы требуется минимальное количество труб и запорно-регулировочной аппаратуры, полный монтаж СО выполняется в гораздо меньшие сроки, чем СО с двумя трубами. Всё это позволяет получить серьёзную экономию средств, выделенных на оплату строительных работ.

Система допускает монтаж трубы непосредственно по полу или под ним, что позволяет реализовывать в помещениях любые дизайнерские решения.

Схема предусматривает последовательное и параллельное подключение отопительных приборов, что позволяет выполнять контроль температуры в них и её регулировку;

При соблюдении определённых требований при монтаже, систему можно выполнить в энергонезависимом варианте. В том случае, когда насос останавливается при пропадании питания, магистраль подачи теплоносителя переключается на параллельно проложенную ветку. В этом случае СО, из варианта с принудительной (ПЦ) циркуляцией, переходит на циркуляцию (ЕЦ) естественную.

Недостатки, присущие указанному варианту СО

Двухтрубная или однотрубная система отопления частного дома? Оценивая доводы «за» и «против» следует учитывать, что главным минусом однотрубной СО является тот факт, что отопительные приборы соединены последовательно. А это, в ходе эксплуатации, исключает возможность действенной регулировки температуры в одном из них, без того, чтобы это не отразилось на остальных радиаторах.

Фактором, влияющим на выбор, двухтрубная или однотрубная система отопления частного дома будет монтироваться на вашем объекте, не стоит забывать и о таком недостатке последней, как повышенное, по сравнению с двухтрубным вариантом, давление в системе. Добиться этого возможно за счёт увеличения мощности устанавливаемого в систему циркуляционного насоса, что влечёт рост эксплуатационных расходов и повышает вероятность возникновения протечек, а также требует более частого добавления теплоносителя в систему.

Системе требуется вертикальный розлив. А это автоматически определяет местом размещения расширительного бака чердачное помещение и, соответственно, решения вопроса с его утеплением.

Если подобная система монтируется в двухэтажном здании, то возникает ещё одна проблема. Температура воды, поступающей на первый этаж, может отличаться от той, которая изначально подаётся на второй этаж, почти на 50%. Чтобы избежать этого, требуется монтаж дополнительных перемычек на каждом этаже, а количество секций отопительных приборов первого этажа должно значительно превосходить то, которое монтируется на втором.

Какая система отопления эффективнее, однотрубная или двухтрубная? Первую мы уже рассмотрели. Рассмотрим вторую.

Такая система априори подразумевает наличие 2-ух трубопроводов, размещаемых по периметру отапливаемого помещения. Между ними врезаются радиаторы, которые гасят перепады давления и создают гидравлические перемычки. Однако, создаваемые этим проблемы, можно нивелировать за счёт правильной конфигурации СО.

• Двухтрубные системы могут быть вертикальными и горизонтальными, в зависимости от расположения подачи и обратки (параллельно перекрытиям или перпендикулярно им). Однако следует понимать, что смонтированная в многоквартирных домах схема по своей сути представляет собой горизонтальную двухтрубную СО.

  Двухтрубная вертикальная получится в том случае, когда радиаторы устанавливаются не в разрывах стояков (как в вышеописанном случае), а между подачей и обраткой.

• Попутные и тупиковые СО. К первой разновидности относятся системы, в которых горячая вода, проходя через радиатор, движется в том же направлении уже по обратке. Если после отопительного прибора направление движения теплоносителя меняется, система классифицируется как тупиковая.

  Требуемый вариант выбирается с учётом наличия на линии укладки труб СО дверных проёмов, обойти которых достаточно сложно, проще вернуть воду в направлении, по которому она пришла.

• С нижним и верхним розливом.
• С естественной (ЕЦ) и принудительной (ПЦ) циркуляцией.

Достоинства и недостатки системы

Схемы однотрубной и двухтрубной системы отопления сравниваются по присущим их достоинствам и недостаткам. Плюсами второй системы можно назвать:

1. Поступление во все отопительные приборы теплоносителя с одинаковой температурой, что позволяет задавать конкретному помещению своё значение требуемой температуры;
2. Меньшие потери давления в магистралях, что позволяет использовать насос меньшей мощности (экономия средств на эксплуатацию);
3. Система допускает монтаж в зданиях любой площади и этажности;
4. Наличие запорной арматуры позволяет выполнять профилактику и ремонт без остановки всей СО.

Система водяного отопления может быть однотрубной и двухтрубной. Двухтрубная называется так, потому что для работы необходимо две трубы – по одной от котла подается горячий теплоноситель в радиаторы, по другой от элементов отопления отводится остывший и подается снова в котел. С такой системой могут работать котлы любого типа на любом топливе. Могут быть реализованы как принудительная, так и естественная циркуляция. Устанавливаются двухтрубные системы и в одноэтажных, и в двух- или много этажных зданиях.

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему.

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Классификация 2 трубных систем

Отопительные системы любого типа делятся на открытые и закрытые. В закрытых устанавливается расширительный бачок мембранного типа, который дает возможность функционировать системе при повышенном давлении. Такая система дает возможность использовать в качестве теплоносителя не только воду, но и составы на основе этиленгликоля, которые имеют пониженную температуру замерзания (до -40 о С) и называются еще антифризами. Для нормальной работы оборудования в системах отопления должны использоваться специальные составы, разработанные для этих целей, а не общего назначения, и тем более, не автомобильные. То же относится и к используемым присадкам и добавкам: только специализированные. Особенно жестко стоит придерживаться этого правила при использовании дорогостоящих современных котлов с автоматическим управлением – ремонт при неполадках не будет гарантийным, даже если поломка и не связана напрямую с теплоносителем.

В открытой системе в верхней точке встраивается расширительный бачок открытого типа. К нему обычно подсоединяют патрубок для отвода воздуха из системы, а также организовывают трубопровод для слива излишка воды в системе. Иногда из расширительного бака могут забирать теплую воду для хозяйственных нужд, но в этом случае нужно подпитку системы сделать автоматической, а также не использовать добавок и присадок.

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, потому котел висит на стене.

Тупиковая и попутная двухтрубные системы

Тупиковой называется такая система, в которой движение подачи теплоносителя и обратки разнонаправленные. Есть система с попутным движением. Она называется еще петлей/схемой «Тихельмана». Последний вариант проще балансируется и настраивается, особенно при протяженных сетях. Если в системе с попутным движением теплоносителя установлены радиаторы с одинаковым количеством секций, она является автоматически сбалансированной, в то время как при тупиковой схеме понадобится на каждом радиаторе установка термостатического клапана или игольчатого вентиля.

Даже если с схеме «Тихельмана» установлены разные по количеству секций радиаторы и клапаны/вентиля ставить все равно надо, то шанс сбалансировать такую схему гораздо выше, чем тупиковую, особенно, если она достаточно протяженная.

Для балансировки двухтрубной системы с разнонаправленным движением теплоносителя, вентиль на первом радиаторе требуется прикрутить очень сильно. И может возникнуть ситуация, при которой его потребуется закрыть настолько, что теплоноситель туда и поступать не будет. Получается тогда вам нужно выбирать: не будет греть первая батарея в сети, или последняя, потому как выровнять теплоотдачу в таком случае не удастся.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Подключение радиаторов отопления при двухтрубной системе

В двухтрубной системе реализуется любой из способов подключения радиаторов: диагональное (перекрестное), одностороннее и нижнее. Самый лучший вариант — диагональное подключение. В этом случае теплоотдача от отопительного прибора может быть в районе 95-98% от номинальной тепловой мощности прибора.

Несмотря на разные значения потерь тепла при каждом из типов подключения, все они используются, просто в разных ситуациях. Нижнее подключение, хотя и самое непроизводительное, чаще встречается, если трубы проложены под полом. В этом случае оно реализуется проще всего. Можно при скрытой прокладке подключать радиаторы и по другим схемам, но тогда или на виду остаются большие участки труб, или прятать их нужно будет в стену.

Боковое подключение практикуют в случае необходимости при числе секций не более 15. В таком случае потерь тепла почти нет, а вот при количестве секций радиатора больше 15 требуется уже диагональное подключение, иначе циркуляция и теплоотдача будет недостаточны.

Итоги

Несмотря на то, что на организацию двухтрубных схем используется больше материалов, они становятся более популярными из-за более надежной схемы. Кроме того такую систему легче компенсировать.

Двухтрубная система отопления

Существует всего два типа отопительных систем: однотрубные и двухтрубные. В частных домах стараются установить наиболее эффективную систему отопления. Очень важно не продешевить, пытаясь уменьшить затраты на покупку и монтаж отопительной системы. Обеспечение дома теплом - это немалая работа, и, чтобы не пришлось систему устанавливать заново, лучше разобраться основательно, и экономию осуществить «разумную». А чтобы сделать вывод о том, какая из систем лучше, необходимо разобраться в принципе работы каждой из них. Изучившему преимущества и недостатки обеих систем, как с технической стороны так и с материальной, становится понятно, как сделать оптимальный выбор.

Однотрубная отопительная система

Работает по принципу: по одной магистральной трубе (стояку) теплоноситель поднимается на верхний этаж дома (в случае многоэтажного дома); к нисходящей магистрали последовательно подключены все отопительные устройства. В этом случае все верхние этажи будут обогреваться интенсивнее чем нижние. Хорошо распространенная практика в многоэтажных домах советской постройки, когда на верхних этажах очень жарко, а на нижних - холодно. Частные дома, чаще всего имеют 2-3 этажа, поэтому однотрубное отопление не грозит большой контрастностью температур на разных этажах. В одноэтажном строении обогрев практически равномерный.

Преимущества однотрубной системы отопления: гидродинамическая устойчивость, легкость проектирования и монтажа, малые затраты материалов и средств, так как требуется установка только одной магистрали для теплоносителя. Повышенное давление воды обеспечит нормальную естественную циркуляцию. Использование антифриза повышает экономичность системы. И, хотя, это не лучший образец отопительной системы, она получила у нас очень широкое распространение из-за высокой экономии материала.

Недостатки однотрубной системы отопления: сложный тепловой и гидравлический расчет сети;
- сложно устранить ошибки в расчетах устройств отопления;
- взаимозависимость работы всех элементов сети;
- высокое гидродинамическое сопротивление;
- ограниченное количество обогревательных устройств на одном стояке;
- невозможность регулировать поступление теплоносителя в отдельные обогревательные приборы;
- высокие теплопотери.

Усовершенствование однотрубных отопительных систем
Разработано техническое решение, позволяющее регулировать работу отдельных отопительных приборов, подключенных на одну трубу. В сеть подключаются специальные замыкающие участки - байпасы. Байпас представляет собой перемычку в виде отрезка трубы, который соединяет между собой прямую трубу радиатора отопления и обратную. Он оснащен кранами или клапанами. Байпас дает возможность подключать к радиатору автоматические терморегуляторы. Это позволяет регулировать температуру каждой батареи и при необходимости перекрывать подачу теплоносителя на любой отдельный нагревательный прибор. Благодаря этому можно ремонтировать и заменять отдельные приборы, не отключая полностью всю отопительную систему. Правильное подключение байпаса дает возможность перенаправить поток теплоносителя по стояку, минуя заменяемый или ремонтируемый элемент. Для качественной установки таких устройств лучше пригласить специалиста.


Вертикальная и горизонтальная схема стояка
По схеме монтажа однотрубное отопление бывает горизонтальное и вертикальное. Вертикальный стояк - это подключение всех отопительных приборов последовательно сверху донизу. Если же батареи последовательно соединены друг с другом по всему этажу - это горизонтальный стояк. Недостатком обоих подключений являются воздушные пробки, возникающие в радиаторах отопления и трубах из-за скапливающегося воздуха.


Отопительная система с одним магистральным стояком комплектуется отопительными устройствами, обладающими повышенными характеристиками в отношении надежности. Все устройства однотрубной системы рассчитываются на высокую температуру и должны выдерживать высокое давление.

Технология монтажа однотрубной отопительной системы
1. Установка котла в выбранном месте. Лучше воспользоваться услугами специалиста из сервисного центра, если котел на гарантии.
2. Монтаж магистрального трубопровода. Если монтируется усовершенствованная система, то обязательная установка тройников в местах подключения радиаторов и байпасов. Для отопительной системы с естественной циркуляцией при монтаже труб
создают уклон в 3 – 5о на метр длины, для системы с принудительной циркуляцией теплоносителя - 1 см на метр длины.
3. Установка циркуляционного насоса. Рассчитан циркуляционный насос на температуру до 60оС, поэтому устанавливается он в той части системы, где самая низкая температура, то есть у входа обратной трубы в котел. Работает насос от сети электропитания.
4. Монтаж расширительного бака. Открытый расширительный бак устанавливается в наивысшей точке системы, закрытый - чаще рядом с котлом.
5. Установка радиаторов. Делают разметку мест для установки радиаторов, закрепляют последние с помощью кронштейнов. При этом выдерживают рекомендации производителей приборов по соблюдению расстояний от стен, подоконников, пола.
6. Производят подключение радиаторов по выбранной схеме, устанавливая краны Маевского (для развоздушивания радиаторов), перекрывающие краны, заглушки.
7. Проводится опрессовка системы (в систему под давлением подается воздух или вода для проверки качества подключения всех элементов системы). Только после этого в отопительную систему заливается теплоноситель и производится пробный пуск системы, настраиваются элементы регулировки.

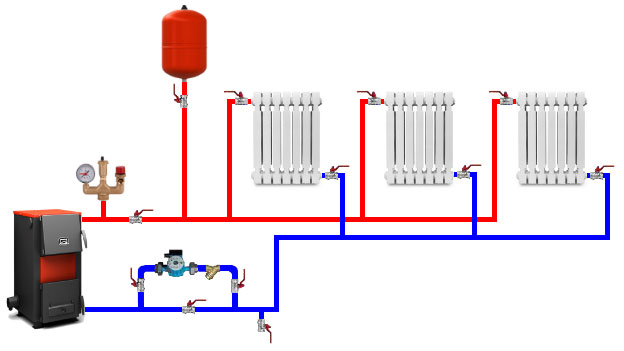

Двухтрубная система отопления

В двухтрубной системе отопления нагретый теплоноситель циркулирует от нагревателя к радиаторам и обратно. Отличается такая система наличием двух веток трубопровода. По одной ветке происходит транспортировка и распределение горячего теплоносителя, по второй - охлажденная жидкость от радиатора возвращается в котел.

Двухтрубные системы отопления, как и однотрубные, делятся на открытые и закрытые в зависимости от типа расширительного бака. В современных двухтрубных закрытых системах отопления используются расширительные баки мембранного типа. Системы официально признаны наиболее экологичными и безопасными.

По способу соединения элементов в двухтрубной отопительной системе различают: вертикальную и горизонтальную системы.

В вертикальной системе все радиаторы подключаются к вертикальному стояку. Такая система позволяет в многоэтажном доме подключить отдельно к стояку каждый этаж. При таком подключении отсутствуют воздушные пробки при эксплуатации. Но стоимость этого подключения несколько выше.


Двухтрубная горизонтальная отопительная система в основном используется в одноэтажных домах с большой площадью. В этой системе отопительные приборы подключаются к горизонтальному трубопроводу. Стояки для разводки подключения элементов отопления лучше устанавливать на лестничной клетке или в коридоре. Воздушные пробки стравливаются кранами Маевского.

Горизонтальная отопительная система бывает с нижней и верхней разводкой . Если разводка нижняя, то «горячий» трубопровод проходит в нижней части здания: под полом, в подвале. При этом обратная магистраль прокладывается еще ниже. Для улучшения циркуляции теплоносителя котел заглубляют настолько, чтобы все радиаторы находились выше него. Еще ниже располагается обратная магистраль. Верхняя воздушная линия, обязательно включаемая в контур, служит для выведения воздуха из сети. Если разводка верхняя, то «горячий» трубопровод проходит по верху здания. Местом для прокладки трубопровода обычно служит утепленный чердак. При хорошем утеплении труб потери тепла минимальны. При плоской крыше эта конструкция неприемлема.

Преимущества двухтрубной системы отопления:
- еще на этапе проектирования предусмотрена установка автоматических терморегуляторов для радиаторов отопления и, следовательно, возможность регулирования температуры в каждой комнате;
- трубы по помещениям разводятся по особой коллекторной системе, что обеспечивает независимость работы устройств цепи;
- другими словами, элементы цепи в двухтрубной системе подключены параллельно в отличие от однотрубной, где включение последовательное;
- в эту систему можно врезать батареи даже после сборки основной линии, что невозможно при однотрубной системе;
- двухтрубную систему отопления легко продлить в вертикальном и горизонтальном направлении (если придется достраивать дом, то систему отопления менять не надо).


Для этой системы не надо увеличивать количество секций в радиаторах с целью увеличения объемов теплоносителей. Легко ликвидируются ошибки, допущенные на стадии проектирования. Система менее уязвима к разморозке.

Недостатки двухтрубной отопительной системы:
- более сложная схема подключения;
- более высокая цена проекта (требуется гораздо больше труб);
- более трудоемкий монтаж.
Но эти недостатки очень хорошо компенсируются в зимнее время, когда в доме происходит максимальная аккумуляция тепла.

Монтаж двухтрубной отопительной системы
I. Монтаж системы отопления с верхней горизонтальной разводкой
1. К патрубку, выходящему из котла, монтируют угловой фитинг, который разворачивает трубу вверх.
2. Используя тройники и уголки, монтируют верхнюю линию. Причем тройники крепят над батареями.
3. Когда верхняя линия смонтирована, тройники соединяют с верхним патрубком батареи, в точке стыка устанавливают перекрывающий вентиль.
4. Затем монтируют нижнюю ветку отводящего трубопровода. Она обходит периметр дома и собирает в себя все трубы, идущие из нижней точки батарей. Обычно эта ветка монтируется на уровне цоколя.
5. В принимающий патрубок котла монтируют свободный конец отводящей трубы, по необходимости, устанавливают перед входом циркуляционный насос.

Подобным способом монтируется и закрытая система с постоянным давлением, поддерживаемым нагнетательным насосом, и открытая отопительная система с открытым расширительным бачком в наивысшей точке.

Основное неудобство двухтрубной отопительной системы с верхней разводкой - это установка расширительного бака вне теплого помещения на потолочном перекрытии. Система отопления с верхней разводкой также не позволяет делать отбор горячей воды для технических нужд, а также совмещать расширительный бак с расходным баком системы водообеспечения дома.

II. Монтаж отопительной системы с нижней горизонтальной разводкой труб
Система с нижней разводкой пришла на смену двухтрубной отопительной системе с верхней разводкой труб. Это позволило размещать расширительный бачок открытого типа в теплом помещении и легкодоступном месте. Также стала возможной некоторая экономия труб, совмещение расширительного бачка и расходного бака системы водоснабжения дома. Совместимость двух баков исключила необходимость контролировать уровень теплоносителя, дала возможность, при необходимости, использовать горячую воду прямо из отопительной системы.
В такой схеме отводящая магистраль остается на том же уровне, а подающая - опускается на уровень отводящей. Это улучшает эстетику и уменьшает расход труб. Но работает только в системах с принудительной циркуляцией.

Последовательность монтажа:
1. На патрубках котла монтируются направленные вниз угловые фитинги.
2. На уровне пола, вдоль стен монтируются две линии труб. Одна линия подсоединяется на подающий выход котла, а вторая - на принимающий.
3. Под каждой батареей устанавливаются тройники, соединяющие батареи с трубопроводом.
4. В верхней точке подающей трубы устанавливается расширительный бачок.
5. Как и в случае с верхней разводкой свободный конец отводящей трубы подключается к циркуляционному насосу, а насос -- ко входу нагревательного бака.

Обслуживание двухтрубной системы отопления
Для качественного обслуживания системы отопления необходимо реализовать целый комплекс мероприятий, в том числе провести регулировку, балансировку и настройку двухтрубной отопительной системы. Чтобы отрегулировать и сбалансировать систему используются специальные патрубки, расположенные в самой верхней и самой нижней точке теплопровода. Через верхний патрубок производят сброс воздуха, а через нижний подают или сливают воду. С помощью специальных кранов стравливают излишки воздуха в батареях. Для регулировки давления в системе используется специальная емкость, в которую с помощью обычного насоса закачивается воздух. Особые регуляторы, уменьшая напор в конкретную батарею, выполняют настройку двухтрубной системы отопления. Следствием перераспределения напора является выравнивание температур между первой и последней батареями.

Практически перед каждым владельцем частного дома, встает вопрос:
"Двухтрубную или однотрубную систему отопления выбрать?"

Опишем основные плюсы и минусы той и другой системы, а затем дадим свои рекомендации.

Однотрубная система отопления - система, при которой функцию подачи и отвода теплоносителя играет одна труба.

Плюсы однотрубной системы:

• для подачи теплоносителя используется одна труба вместо двух. Это прямая экономия ваших средств по стоимости труб, фитингов и работ по монтажу.
• фактически не требует никакой регулировки отдельных веток и стояков.
• имеет меньший объем теплоносителя. В случае использования антифриза это опять же прямая экономия ваших средств.
• повышенная гидравлическая устойчивость данной системы.
• в случае необходимости слива системы этот процесс ускоряет и не приводит к излишнему объему воды в сливной яме, т.к. имеет меньший объем теплоносителя.

• сроки монтажа меньше, чем в двухтрубной системе.
• при наличии готового (рассчитанного) проекта с исполнительными схемами и указанными диаметрами не требует высокой квалификации монтажников.

Минусы однотрубной системы:

• повышенная уязвимость к разморозке всей системы. Замерзание системы хотя бы в одном месте делает неработоспособным весть контур.
• по мере удаления от котла требует увеличенного размера отопительных приборов. Ввиду того, что в магистраль трубы поступает не только горячая вода (напрямую из котла), но и остывшая (с отопительных приборов), на вход каждого последующего радиатора приходит все более охлажденная вода. Но теплопотери остаются прежними. Чтобы их компенсировать, требуется больше секций. Этот фактор напрямую сводит на нет и даже уводит в минус кажущийся вначале выигрыш в стоимости материала.

Двухтрубная система отопления - система, при которой для подачи и отвода теплоносителя используется две трубы.

Плюсы двухтрубной системы:

• на вход каждого радиатора приходит теплоноситель с температурой, равной фактически котловой (потери тепла по пути, если трубы утеплены по нормативам, незначительны). Значит это меньший размер отопительного прибора и, следовательно, экономия средств.
• менее уязвима к разморозке всей системы (пояснение смотрите в конце статьи).
• позволяет оперативно находить недостатки и ошибки, допущенные в процессе монтажа, и без менее серьезных последствий (чем в случае с однотрубной системой) исправлять их.
• менее чувствительна к ошибкам, допущенным на стадии проектирования.

Минусы двухтрубной системы.

Минусов такая система практически не имеет, за исключением стоимости и срока монтажа, которые конечно выше, чем в случае с однотрубной системой, но эти недостатки с лихвой компенсируются удобством, качеством и надежностью эксплуатации этой системы.

Рассмотрев плюсы и минусы описанных систем, вы можете принять свое решение в пользу того или иного варианта.

Мы же со всем знанием дела настоятельно рекомендуем остановить свой выбор на двухтрубной системе.

Помимо, указанных выше положительных особенностей этой схемы, приведем еще одно соображение в качестве обоснования своей рекомендации.

Представьте, что перед вами выбор: нужно выбрать две электрические гирлянды. В одной гирлянде лампочки соединены последовательно, а в другой параллельно. Критерий, которым вы руководствуетесь - надежность, удобство эксплуатации и ремонта. Какую выберите вы?

Предположим, вы берете ту, где лампочки подключены последовательно. Что же происходит, когда перегорает одна лампочка? Цепь разрывается. Вся гирлянда перестает работать.

А что можно сказать о поиске перегоревшей лампочки в такой гирлянде, если у вас нет специальных приборов?

Кто искал такую лампочку, знает, сколько это занимает времени.

Какое отношение этот пример имеет к системе отопления? Самое прямое.

Выше мы говорили, что однотрубная система наиболее уязвима в отношении разморозки всей системы. Все отопительные приборы "сидят" на одной трубе. И хотя технически было бы неправильно говорить о том, что они включены последовательно (если конечно это не разновидность однотрубной системы - проточная система). Все же подумайте, что бы произошло, если бы хотя бы 1 см или 0,5 см воды в этой трубе перемерзло (особенно уязвимы пороги входных дверей или неплотности в швах кирпича, особенно когда на трубах или в стенах нет утеплителя)?

Правильно. "Встала" бы вся система. И постепенно она вся замерзла бы.

А что можно сказать о поиске замерзшего участка трубы? Поверьте - это практически невозможно!

А теперь возьмем гирлянду с параллельно включенными лампочками. Что происходит, когда одна или две перегорают?

Другие продолжают гореть. А легко ли найти ту лампочку, которая перегорела? Конечно. Все горят, а она - нет!

Точно также и в двухтрубной системе. Если все же так случилось, что труба, идущая к одному радиатору, замерзла, то это не значит, что перестанут работать другие.

А легко ли найти радиатор и соответственно место, где случилась авария? Да. Достаточно лишь потрогать рукой, и все станет ясно.

Разве это не мощный фактор в пользу выбора двухтрубной системы ?

Задаваясь вопросом: "Двухтрубную или однотрубную систему отопления нужно выбирать?", не колеблясь, остановите свой выбор на двухтрубной системе отопления и вы никогда не пожалеете о своем выборе!

Для каждого частного домовладения устройство системы отопления считается одним из основополагающих вопросов. Современные технологии строительства предлагают два варианта: однотрубную или двухтрубную систему.

Здесь важно не продешевить, пытаясь сократить затраты на монтаж и закупку материалов. И лишь разобравшись с принципом работы этих систем, с их достоинствами и недостатками, можно сделать правильный выбор.

Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.

Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.

Обратите внимание! Для прокачки теплоносителя по вертикальным стоякам может понадобиться гидравлический насос.

Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.

Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.

Особенности монтажа

Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:

• Согласно разработанному проекту, производится установка котла.
• Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
• Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
• Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
• Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
• Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
• Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
• Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.
