Термореле на трубу на включение выключение. Обзор вариантов термореле на включение выключение. Термостатические регулирующие клапаны

В быту и подсобном хозяйстве часто требуется поддерживать температурный режим какого-либо помещения. Ранее для этого требовалась достаточно огромная схема, выполненная на аналоговых элементах, одну такую мы рассмотрим для общего развития. Сегодня все намного проще, если возникает необходимо поддерживать температуру в диапазоне от -55 до +125°C, то с поставленной целью может отлично справиться программируемый термометр и термостат DS1821.

Схема терморегулятора на специализированном температурном датчике. Этот термодатчик DS1821 можно дешево купить в АЛИ Экспресс (для заказа кликните на рисунок чуть выше)

Порог температуры включения и отключения термостата задается значениями TH и TL в памяти датчика, которые требуется запрограммировать в DS1821. В случае превышения температуры выше значения записанного в ячейку TH на выходе датчика появится уровень логической единицы. Для защиты от возможных помех, схема управления нагрузкой реализована так, что первый транзистор запирается в ту полуволну сетевого напряжения, когда оно равно нулю, подавая тем самым напряжение смещения на затвор второго полевого транзистора, который включает оптосимистор, а тот уже открывает смистор VS1 управляющий нагрузкой. В качестве нагрузки может быть любое устройство, например электродвигатель или обогреватель. Надежность запирания первого транзистора нужно настроить путем подбора нужного номинала резистора R5.

Датчик температуры DS1820 способен фиксировать температуру от -55 до 125 градусов и работать в режиме термостата.

Схема терморегулятора на датчике DS1820

Если температуры превысит верхний порог TH, то на выходе DS1820 будет логическая единица, нагрузка отключится сети. Если температура опустится ниже нижнего запрограммированного уровня TL то на выходе температурного датчика появится логический ноль и нагрузка будет включена. Если остались непонятные моменты, самодельная конструкция была позаимствована из №2 за 2006 год.

Сигнал с датчика проходит на прямой вывод компаратора на операционном усилителе CA3130. На инвертирующий вход этого же ОУ, поступает опорное напряжение с делителя. Переменным сопротивлением R4 задают требуемый температурный режим.

Схема терморегулятора на датчике LM35

Если на прямом входе потенциал ниже установленного на выводе 2, то на выходе компаратора будем иметь уровень, около 0,65 вольта, а если наоборот, то на выходе компаратора получим высокий уровень около 2,2 вольта. Сигнал с выхода ОУ через транзисторы управляет работой электромагнитного реле. При высоком уровне оно включается, а при низком выключается, коммутируя своими контактами нагрузку.

TL431 - это программируемый стабилитрон. Используется в роли источника опорного напряжения и источника питания для схем с малым потреблением. Требуемый уровень напряжения, на управляющем выводе микросборки TL431, задается с помощью делителя на резисторах Rl, R2 и терморезисторе с отрицательным ТКС R3.

Если на управляющем выводе TL431 напряжение выше 2,5В, микросхема пропускает ток и включает электромагнитное реле. Реле коммутирует управляющий вывод симистора и подключает нагрузку. С увеличением температуры, сопротивление термистора и потенциал на управляющем контакте TL431 снижается ниже 2,5В, реле отпускает свои фронтовые контакты и отключает обогреватель.

С помощью сопротивления R1 регулируем уровень нужной температуры, для включения обогревателя. Данная схема способна управлять нагревательным элементом до 1500 Вт. Реле подойдет РЭС55А с рабочим напряжением 10…12 В или его аналог.

Конструкция аналогового терморегулятора используется для поддержания заданной температуры внутри инкубатора, или в ящике на балконе для хранения овощей зимой. Питание организовано от автомобильного аккумулятора на 12 вольт.

Конструкция состоит из реле в случае падения температуры и отключает при повышении заложенного порога.

Температура, срабатывания реле термостата задается уровнем напряжения на контактах 5 и 6 микросхемы К561ЛЕ5, а температура отключения реле - потенциалом на выводах 1 и 21. Разницу температур контролируется падением напряжения на резисторе R3. В роли температурного датчика R4 используется терморезистор с отрицательным ТКС, т.е .

Конструкция небольшая и состоит всего из двух блоков- измерительного на базе компаратора на ОУ 554СА3 и коммутатора нагрузки до 1000 Вт построенного на регуляторе мощности КР1182ПМ1.

На третий прямой вход ОУ поступает постоянное напряжение с делителя напряжения состоящего из сопротивлений R3 и R4. На четвертый инверсный вход подается напряжение с другого делителя на сопротивлении R1 и терморезистор ММТ-4 R2.

Датчиком температуры является терморезистор находящейся в стеклянной колбе с песком, которую располагают в аквариуме. Главным узлом конструкции является м/с К554САЗ - компаратор напряжения.

От делителя напряжений в состав которого входит и терморезистор, управляющее напряжение идет на прямой вход компаратора. Другой вход компаратора используется для регулировки требуемой температуры. Из сопротивлений R3, R4, R5 выполнен делитель напряжения, который образуют чувствительный к изменениям температуры мост. При изменяется температуры воды в аквариуме, сопротивление терморезистора тоже меняется. Это создает дисбаланс напряжений на входах компаратора.

В зависимости от разности напряжений на входах будет изменяться выходное состояние компаратора. Нагреватель сделан так, что при снижении температуры воды терморегулятор аквариума автоматически запускался, а при повышении, наоборот выключался. Компаратор имеет два выхода, коллекторный и эмиттерный. Для управления полевым транзистором требуется положительное напряжение, поэтому, именно коллекторный выход компаратора подключен к плюсовой линии схемы. Управляющий сигнал получается с эмиттерного вывода. Сопротивления R6 и R7 являются выходной нагрузки компаратора.

Для включения и выключения нагревательного элемента в терморегуляторе использован полевой транзистор IRF840. Для разряда затвора транзистора присутствует диод VD1.

В схеме терморегулятора использован бестрансформаторный блок питания. Лишнее переменное напряжение уменьшается за счет реактивного сопротивления емкости С4.

Основа первой конструкции терморегулятора - микроконтроллер PIC16F84A с датчик температуры DS1621 обладающим интерфейс l2C. В момент включения питания, микроконтроллер сначала инициализирует внутренние регистры температурного датчика, а затем проводит его настройку. Терморегулятор на микроконтроллере во втором случае выполнен уже на PIC16F628 с датчиком DS1820 и управляет подключенной нагрузкой с помощью контактов реле.

Датчик температуры своими руками

Зависимость падения напряжения на p-n переходе полупроводников от температуры, как нельзя лучше подходит для создания нашего самодельного датчика.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений. А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления :

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Виды терморегуляторов

По виду функций их можно разделить на несколько групп:

— с одной функцией (поддержание температуры);

— с большим количеством функций (программируемые).

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.
Видео: Подключение комнатного термостата к газовому котлу

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

• «Партия», которая прекращает отопление на несколько часов, после возобновляет;
• «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
• «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок :

• хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
• перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
• перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
• если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Термореле с выносным датчиком температуры — это устройство для поддержания температуры в заданных пределах. Без него нельзя обойтись в системах отопления, микроклимата и теплицах. Подобные устройства различаются, как характеристиками, так ценой и надежностью. Сделать правильный выбор можно после получения общей информации о таких устройствах.

Что делает термореле

Устройства рассматриваемого типа относятся к классу термостатов. Например, таким считается термореле с выносным датчиком температуры. Это значит, что реле поддерживает температуру в заданных границах. Когда температура выходит за эти границы, реле переключает устройство нагрева: котел, теплый пол, обогреватель или тэн. Переключение делается таким образом, чтобы температура вернулась в заданные границы.

В самом простом случае термостат включает нагреватель, когда температура понизилась и стала меньше требуемой, и выключает, когда температура поднялась выше требуемой. Сложные терморегуляторы могут подключать и отключать несколько секций нагревателей или плавно регулировать мощность.

Термореле состоят из двух обязательных частей: датчика температуры и исполнительного устройства — это часть, которая замыкает контакты в силовой цепи. Эти части совмещаются в одном устройстве или соединяются с помощью кабеля. В каждом из этих случаев, реле работает правильно только тогда, когда датчик расположен там, где выдерживается задаваемая температура.

Кроме датчика и контактов выхода термореле часто содержат также устройство для установки желаемой температуры. В старых устройствах такое устройство выглядело как поворотная ручка или диск с шкалой, наносимой по радиусу указывающего клювика или метки. Новые, современные устройства, в большинстве цифровые и содержат несколько клавиш и дисплей. Но в некоторых моделях температура задается по прежнему, поворотной ручкой, что предпочитают потребители, в основном пожилые люди, с устоявшимися привычками. Выбор на рынке достаточен.

Основные параметры термореле

Таких параметров несколько. Вот самые важные из них:

• диапазон рабочих температур;
• точность уставки;
• гистерезис;
• мощность нагрузки.

Задаваемая для работы реле температура называется уставкой. Уставка лежит в диапазоне рабочих температур, с которыми работает температурное реле.

Гистерезисом называется промежуток температур устойчивого состояния реле, когда реле поддерживает нагрузку во включенном состоянии. Уставка может занимать любое положение на этом промежутке, но принадлежит этому промежутку. Гистерезис не есть плохое качество реле, часто нормируется, даже отдельно регулируется и помогает избежать слишком частого переключения в цепи нагревателей, которое будет сокращать срок службы тэнов.

В домашних устройствах положение уставки характеризуется как “плюс-минус”. Так проще считать. Например, комнатная температура комфортна для человека в пределах 18-20 градусов Цельсия. Если гистерезис регулятора составляет 1 градус, то уставка в этом случае составит 19 градусов. Если при этом точность термореле составляет 0,5 градусов, то температура будет поддерживаться в пределах 17,5 … 20,5 градусов. Говоря точнее, будет срабатывать термореле, а истинная температура будет определяться мощностью нагревателя, который работает совместно с этим реле.

Мощность нагрузки выражается через ток, который реле способно переключать. Известно, что электронагреватели потребляют наибольшую мощность среди остальных потребителей энергии. Значит, таким нагревателям необходим достаточный ток и реле должно обеспечить этот ток своими контактами. Если токовая нагрузка слишком велика для контактов реле, то используют промежуточное реле: магнитный пускатель или электронный силовой ключ. Иначе контакты реле быстро подгорят и реле выйдет из строя.

Виды термореле и его устройство

Применяются такие типы термореле, которые отличаются друг от друга принципами работы:

1. Реле с биметаллической пластиной.
2. Реле с термосопротивлением.
3. Реле с термопарой.
4. Реле с цифровым датчиком.

Рассмотрим каждый из видов этих реле подробнее. Такие термореле продаются и потребителю следует иметь о них достаточное представление.

C биметаллической пластиной

Эти реле стали применяться одними из первых и для своего времени были лучшими. В реле с биметаллической пластиной датчик температуры и контакты внешней цепи расположены рядом. Как основная деталь используется биметаллическая пластина. Ее изготавливают из двух металлов с различными коэффициентами теплового расширения. При нагреве, металл с большим коэффициентом расширяется сильнее другого. Это приводит к тому, что деталь, изготовленная из такой пластины, начинает изгибаться с постоянной зависимостью от температуры.

Изгибающаяся пластина действует на механическую часть с контактами, которые замыкаются и размыкаются под действием температур. Для добавления гистерезиса в механическую часть добавлено упругое коромысло, придающее механизму триггерный эффект для четкого переключения. На этот механизм также производится регулирующее действие со стороны винта, связанного со шкалой, размеченной в градусах или условных знаках.

На рисунке выше показан пример биметаллического реле (клапана) для водяной системы отопления. В настоящем реле вместо штока или плунжера усилие передается на электрические контакты. Подобное устройство использовалось в старых электроутюгах, тепловых реле магнитных пускателей, и до сих пор используется (в нерегулируемом исполнении) для защиты электрочайников от включения без воды. Но не только. Ему находилось применение в промышленности. У лучших образцов достигалась хорошая точность, но за счет усложнения и высокой цены.

Для чего нужен терморегулятор на батарею отопления, как он устроен, как им пользоваться и как самому смонтировать – обо всем этом мы расскажем в

В биметаллических реле, чтобы управлять уставкой и гистерезисом одновременно, часто применялось сразу два реле, перекидные контакты которых соединялись в соответствии с требуемой логикой. Такое реле показано на рисунке выше. На нем видна одна из двух биметаллических пластин, которую для большей чувствительности свернули в спираль. Одна шкала использовалась для уставки включения, а другая — для уставки выключения и гистерезис выбирался произвольно.

Преимуществами биметаллических термореле является их дешевизна и надежность, а недостатками — чувствительность к толчкам и ударам, а также невысокая точность и невозможность использовать выносной датчик.

Реле с термосопротивлением

Термореле с сопротивлением использует зависимость электрического сопротивления проводника или полупроводника от окружающей температуры. Этот тип реле распространился в 1970-х годах в промышленности, когда стали использоваться операционные усилители. Датчик в таком реле можно выносить на достаточное расстояние, а сам датчик может иметь миниатюрные размеры.

В качестве датчика в промышленных термореле использовались стандартные медные или платиновые сопротивления, заключаемые в герметичный корпус из нержавеющей стали. Такие датчики взаимозаменяемы. В простых и дешевых моделях, в частности бытовых, где не требуется высокая точность и стабильность контроля, применяется термисторный датчик.

Обратите внимание! Термистор (полупроводниковый терморезистор) имеет хороший отклик на изменение температуры, но недостатком термистора является нелинейность зависимости сопротивления от температуры. Из-за этого, каждый прибор может работать только с одним типом датчика и даже одним экземпляром. При замене на однотипный может потребоваться повторная калибровка.

Электронная часть термостатов описываемого типа состоит из делителя напряжения, одним плечом которого используется термистор, а другим — сопротивление с малым температурным коэффициентом. Получаемый сигнал усиливается и управляет электромагнитным реле. Улучшенные схемы используют мостовое включение датчика, усилитель сигнала с моста и компаратор с регулируемым опорным (сравнивающим) напряжением. Уставка задается величиной опорного напряжения, а гистерезис — либо подбором усиления сигнала (в дешевых устройствах), либо применением двух компараторов.

Реле с термопарой

Этот тип устройств близок к предыдущему, работающему на термосопротивлениях. Разница состоит в том, что для регистрации температуры используется не изменение сопротивления датчика, а термо э.д.с. (электродвижущая сила). Э.д.с. возникает в сплаве (спае) двух изолированных проволок из разных металлов. Такие датчики имеют хорошие характеристики, но требуют компенсации для второго спая. Так как на практике его обычно нет, то эта компенсация создается искусственно, причем “холодный спай” считается имеющим температуру в 20 градусов Цельсия, стандартную нормальную (комнатную) температуру.

Примечание! “Холодный спай” назван так не за свою температуру, а за то, что он, в противоположность “горячему”, не участвует в измерениях.

Обратите внимание! Для приборов изготовленных в США для внутреннего рынка, нормальной температурой считается 27 градусов Цельсия.

Термопары стандартизованы и взаимозаменяемы, но только на оригинальный тип, на который настроен используемый прибор. Подключение термопар иногда может использовать три клеммы, к одной из которых подключается компенсирующий термистор. Это используется при повышенных требованиях к точности и малом рабочем диапазоне.

Обратите внимание! При подключении термопар требуется соблюдать правильную полярность. Это важно учитывать при ремонте после обрывов!

Реле с цифровым датчиком

Это самый современный тип термореле для диапазона температур от -50 до +100 градусов, то есть, близкого к сфере деятельности человека и окружающей среды.

В качестве датчика используется полупроводниковый кристалл большой интегральной схемы (меньше спичечной головки), содержащей полупроводниковый датчик и микропроцессор для обработки данных сигнала. Для связи с остальной частью реле используется три провода: земля, питание и однопроводный интерфейс.

Особенность таких датчиков — они могут соединяться параллельно “гирляндой”, до 64 датчика и работать независимо в одной сети на одной шине. Для работы с ними разработан специальный протокол: контроллер передает адрес датчика, вслед за чем получает от него ответ. Благодаря этому можно получать продвинутые устройства контроля температуры с гибкими конфигурациями и минимальным расходом проводов и кабелей.

На рисунке выше показана плата одноканального термореле с дисплеем. Три кнопки предназначены управления режимом работы. Одной кнопкой реле переводится в режим задания уставки, а две другие кнопки используются для “прокрутки” значений на дисплее. Затем устройство переходит в режим поддержания температуры. Это пример самого простого цифрового термореле для бюджетных применений.

Цифровое термореле не обязательно использует цифровые датчики температуры. Такое реле может быть изготовлено для аналоговых датчиков с оцифровкой входного сигнала в самом реле, но датчик будет выносным. В устройстве может быть расположен датчик, измеряющий его внутреннюю температуру.

Видео — Терморегуляторы с датчиком температуры воздуха

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

В исполнении для DIN-рейки выпускаются термореле большинства типов. Интернет-магазины предлагают потребителям большой выбор. Некоторые модели содержат интерфейс для подключения по кабелю, например, для устройства беспроводной связи, если есть необходимость управлять реле удаленно с мобильника или смартфона.

Термореле своими руками

Для тех, кто умеет мастерить: работать с паяльником, имеет достаточный минимум знаний в области электротехники, есть варианты самостоятельного изготовления термореле. Из имеющегося разнообразия лучше выбирать не архаичные схемы прошлых десятилетий, а вариант, близкий к современности. Легче найти современные комплектующие, надежные в работе и точнее старых. Электрические схемы также стали проще, благодаря высокой степени интеграции новых чипов. Вот вариант с полупроводниковым аналоговым датчиком:

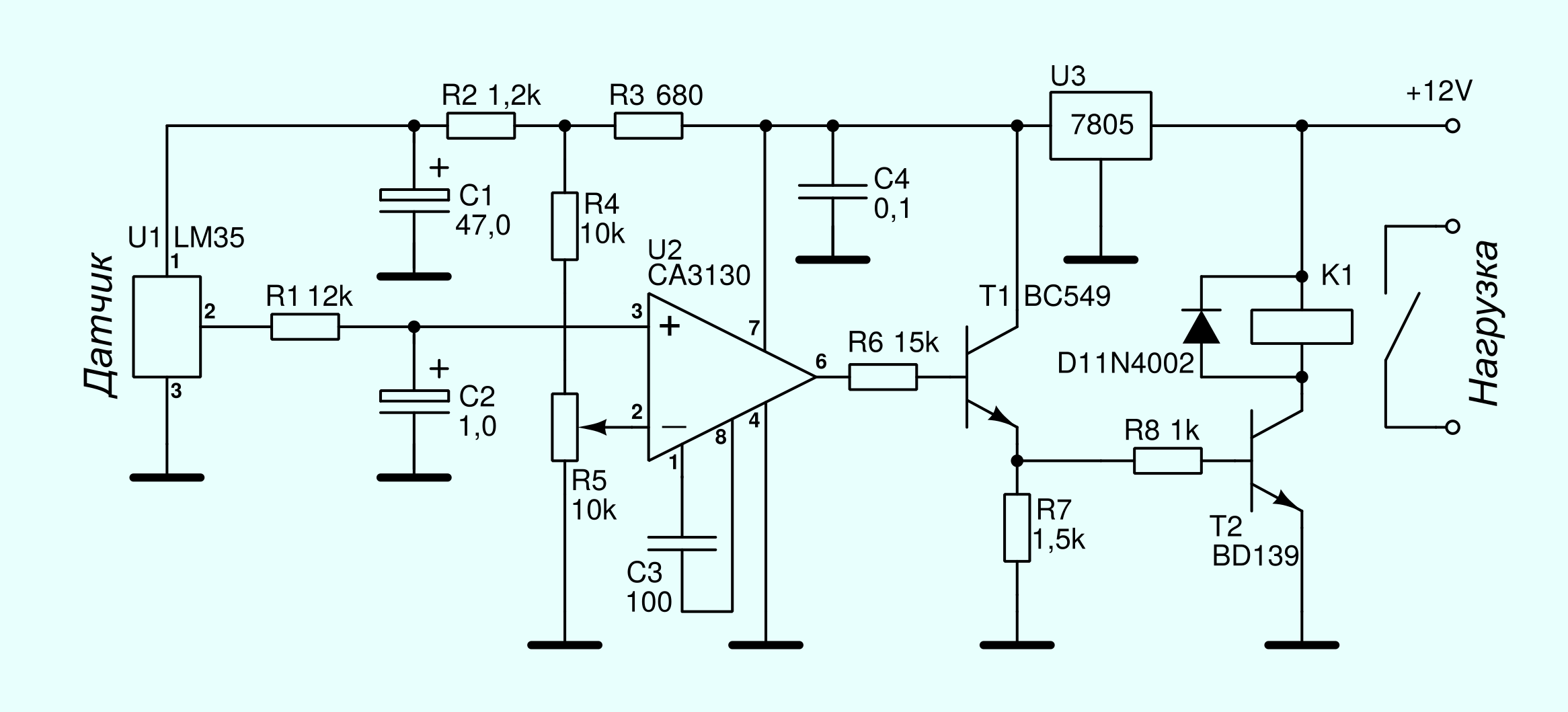

Датчик U1 выпускается в корпусе TO-92 или TO-220. В первом случае он годится только для измерения температуры воздуха. Второй корпус подходит для крепления к металлическим пластинам, например, для измерения температуры батарей или труб. Переменный резистор R5 должен быть с линейной характеристикой, так как датчик LM35 сам имеет хорошую линейность. Компаратор U2 сравнивает образцовое напряжение с ползунка резистора R5 и от датчика.

Выходной сигнал компаратора усиливается по току транзистором T1 и дальше поступает на базу транзистора T2, ключа, который включает реле K1. Диод D1 обязательно должен быть использован, для защиты транзистора T2 от электрического пробоя при самоиндукции катушки реле. Контакты нагрузки должны быть рассчитаны на ток 2-5 А. Если мощность нагрузки больше 400-1000 Вт, что соответствует выбранному реле, то следует применять промежуточный магнитный пускатель или симистор.

Таблица 1. Замена транзисторов и диодов

BC549C	КТ315В, КТ315Г
BD139	КТ815Б, КТ805Б
1N4002	КД105Б, КД212А

Датчик можно выносить за пределы платы устройства на расстояние 5-10 метров. Но в этом случае провод от вывода 2 должен быть в металлической оплетке (экранирован). Оплетка соединяется с выводом 3 (земля), а питание подается отдельным проводом. Резистор R1 и конденсатор C2 также требуется выносить вместе с датчиком и помещать в его собственный корпус. Устройство питается от источника напряжения постоянного тока 12 В.

Шкалу нужно отградуировать по показаниям образцового термометра, который поместите близко к датчику. Изменяя температуру, надо выждать 2-3 минуты, чтобы показания датчика и термометра уравнялись между собой.

Заключение

Термореле — терморегулятор, реле температуры, термостат, синонимы устройства. Развиваясь от простых электромеханических, с биметаллической пластиной или сильфоном, до современных цифровых устройств термореле претерпели большие улучшения показателей в сторону точности и надежности. При этом их цена остается невысокой, доступной для потребителей, а сами устройства — необходимыми для бытового кондиционирования, микроклимата, кухонной техники и тепличного хозяйства.

Перед приобретением термореле желательно ознакомиться с перечисленными здесь параметрами, чтобы выбрать подходящее устройство, а также учитывать особенности купленного прибора для надежной и долговечной работы. И еще надо помнить, что термореле – управляющий прибор, исправность которого влияет на другое оборудование или имущество, и оно должно быть всегда работоспособно и исправно.

Видео — Беспроводной термостат для котла отопления
