Снегоуборочная машина своими руками: достойная альтернатива заводским моделям. Роторный снегоуборщик своими руками – экономия ваших средств и времени Какой мощности электродвигатель нужен для самодельного снегоуборщика

– дело не самое приятное. Альтернативой этому инструменту выступают снегоуборочные машины, которые представлены на рынке огромным ассортиментом. Но стоят эти аппараты немалых денег, которые поднять не каждому по карману. Но и им есть альтернатива – снегоуборочная машина своими руками, сделанная из подручных материалов и двигателя: бензинового или электрического. В рамках сегодняшнего обзора мы рассмотрим виды снегоочистительных машин, их устройство и принцип работы, покажем, как изготовить снегоуборщик из бензопилы и триммера, а также узнаем по какой цене можно купить подобное оборудование.

Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.

Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.

Электрический снегоуборщик

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на оптимальный вариант подключения – обычная .

Плюсы	Минусы
Компактные размеры, удобные для пользования и хранения.	Нельзя очищать участки с большим снежным покровом. Толщина снега не должна превышать 30 см.
Используются для ежедневной уборки снега, который только что выпал.	Нельзя очищать наледь.
Высокая маневренность.	Размеры участка для чистки определяются длиною питающего кабеля.
Не выбрасывает угарные газы.	Трудность в использовании заключается не только в том, что приходится толкать сам прибор, но и снежную массу, которая скапливается перед приемным устройством аппарата.

Внимание! Для сборки снегоуборочных машин электрического типа рекомендуется использовать материалы с небольшим удельным весом, к примеру, профильную трубу для рамы. Чем меньше вес аппарата, тем проще с ним управляться.

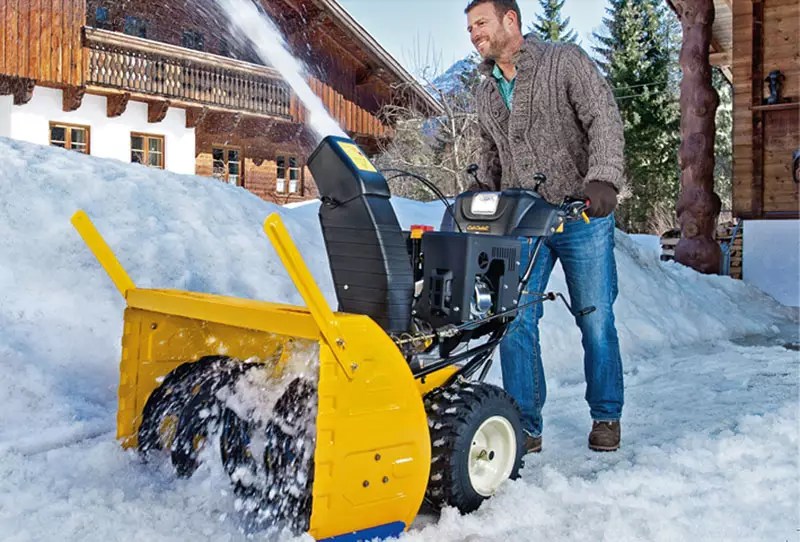

Бензиновые самоходные снегоуборочные машины

В основе их используется бензиновый двигатель, чаще от бензопилы или .

Плюсы	Минусы
Высокая мощность	Сложная комплектация
Возможность очищать толстый снежный покров	Большие габаритные размеры
Можно очищать наледь	Большой вес аппарата
Неограниченные возможность перемещения, неограниченные питающим кабелем
Передвигаются самостоятельно, человек не испытывает нагрузок	Сложность ремонта
Высокая проходимость прибора, которому не страшны никакие сугробы

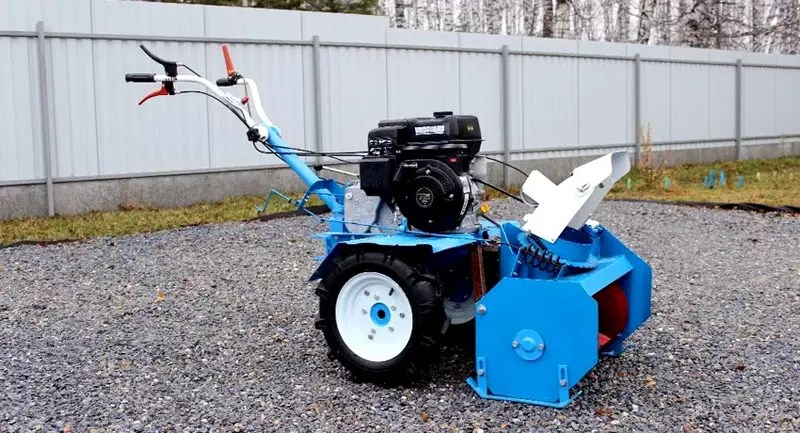

Снегоуборщик к мотоблоку

Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть , которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.

Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.

Принцип работы снегоуборочных аппаратов

Как уже говорилось выше, в конструкции машины два основных элемента: мотор и рабочий орган, с помощью которого захватывается снег. Чаще всего в его качестве используется шнек, который соединен с двигателем через ременную или цепную передачу. Чем быстрее вращается шнек, тем дальше аппарат выбрасывает снег в сторону.

При этом рабочий орган разделен на два участка, то есть, он разделен пополам. На каждом участке располагается шнек с разным расположением лопаток. С одной стороны они располагаются с наклоном влево, с другой вправо. Делается это для того, чтобы с краев захватывающего устройства снежная масса поступала к центру, откуда она и будет централизовано поступать в сборочный бункер.

Именно рабочий орган создает две группы снегоуборщиков, которые делятся на одноступенчатые и двухступенчатые.

Одноступенчатые

Эта разновидность очистку снега проводит только шнеком. Отсюда и небольшое расстояние выброса – до 5 м. Аппараты имеют небольшие габариты – ширина сборочного ковша не превышает 90 см, и небольшой вес – до 40 кг.

Эти агрегаты относятся к категории ручных, то есть, в их комплектацию не входит двигатель. Человек просто толкает аппарат, от колес которого до шнека проведена цепная передача.Она и является движущей силой. Чем быстрее толкает человек тележку, тем интенсивнее аппарат работает.

Используют их обычно для чистки катков, и небольших , покрытых только что выпавшим снегом с небольшой толщиной покрова. В таких снегоочистителях в основном используются прорезиненные детали, которые быстро выходят из строя, если неправильно эксплуатировать ручной агрегат.

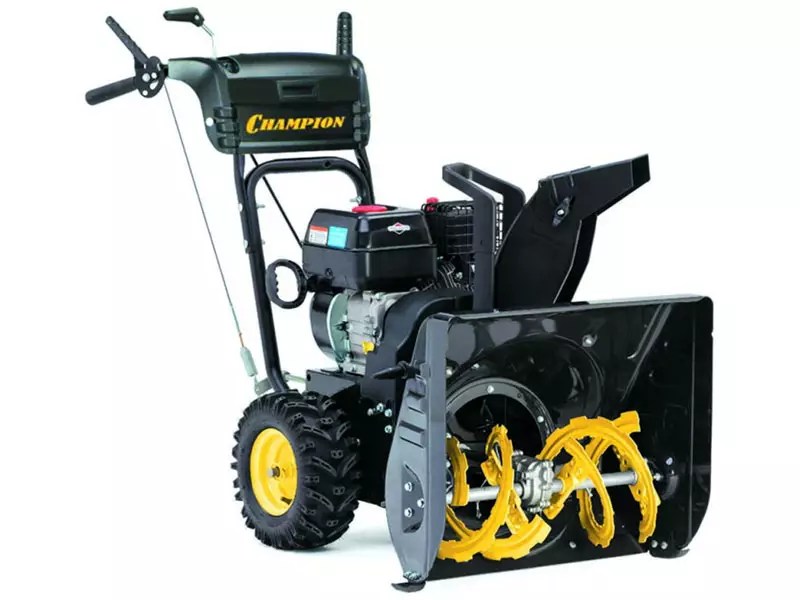

Двухступенчатые

Само название говорит о том, что кроме шнека в аппарате установлен еще один рабочий орган. Это крыльчатка (колесо с лопастями), с помощью которой снег можно выбрасывать на расстояние до 15 м. Есть в этой группе модели с ручным исполнением и с двигательным. Второй вариант предпочтительнее, потому что сам аппарат весит не меньше 75 кг, поэтому перемещать его, толкая руками, достаточно сложно.

Комплектуются этот вид как электрическими двигателями, так и бензиновыми или дизельными. Они удобны в работе, у них более мощная конструкция, что позволяет убирать даже самые большие сугробы, плюс чисто конструктивно шнек располагается так, что он не касается твердой поверхности очищаемых плоскостей. То есть, его срок эксплуатации достаточно большой.

Говоря о снегоуборочных машинах для дома, изготавливаемых своими руками, надо учитывать сложность двухступенчатой конструкции. Поэтому оптимальный вариант – одноступенчатая.

За какую цену можно купить снегоуборочную машину

Цена снегоуборочной машины – не последний критерий выбора. Купить можно и самую дешевую, но будет ли она соответствовать требованиям уборки снега. Поэтому надо сопоставить стоимость аппарата с его возможностями.

Фото	Марка машины	Характеристики	Средняя цена, руб.

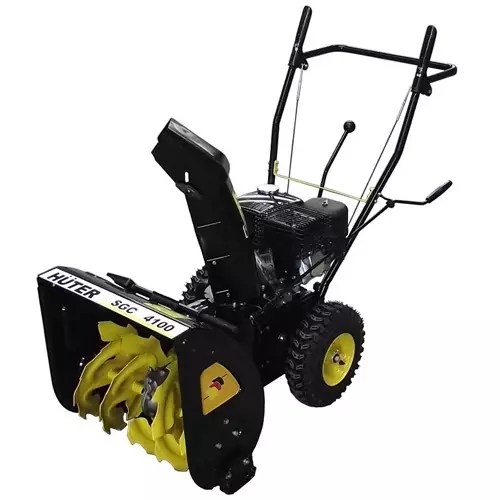

	Huter SGC 4100	Бензиновый самоходный снегоуборщик от китайского производителя мощностью 4 кВт (5,5 л.с) Высота захвата – 54 см. Ширина – 56 см. Объем бака для бензина – 3,6 л Расстояние выброса снега – 15 м. Вес агрегата – 73 кг	24000

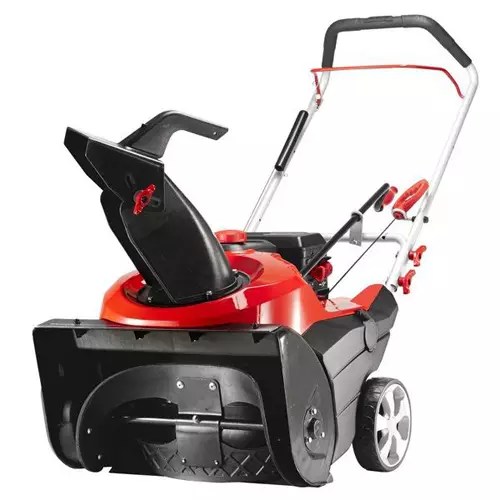

	Al-Ko SnowLine 55 E	Бензиновый несамоходный от немецкого производителя мощностью 7 л.с. Высота ковша – 30 см. Ширина – 50 см. Объем топливного бака – 3 л. Масса – 40 кг.	30000

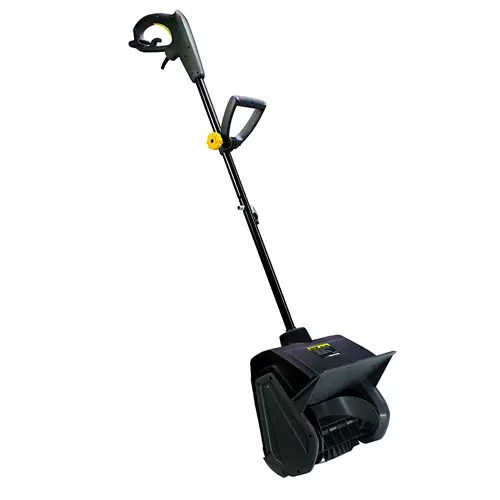

	Huter SGC 1000E	Электрическая модель, страна производителя – Китай. Мощность – 1 кВт. Высота ковша – 15 см. Ширина – 30 см. Вес – 6,5 кг.	5800

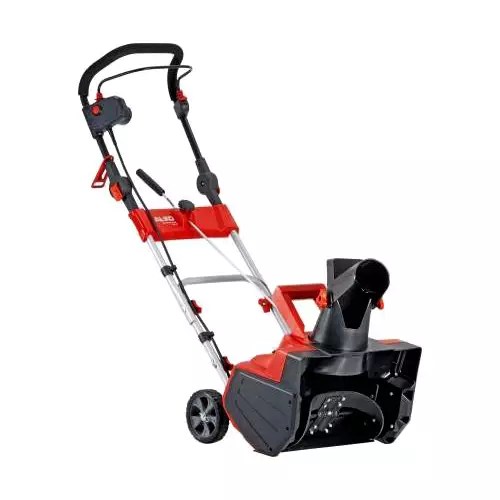

	AL-KO SnowLine 46 E	Электрический одноступенчатый из Германии мощностью 2 кВт. Высота забора снега – 30 см. Ширина – 46 см. Дальность выброса – 10 м. Вес – 15 кг.	10000

Как сделать самодельную снегоуборочную машину для дома своими руками

Самодельная снегоуборочная машина для дома, изготовленная своими руками, это реальная возможность неплохо сэкономить. Ведь показанные в таблице цены, особенно бензиновых моделей, достаточно высоки. А электрические аппараты не всегда могут справиться с поставленными целями.

Итак, задача обозначена: собрать снегоуборщик, у которого рабочим органом будет шнек. В первую очередь его и надо будет изготовить.

Как сделать своими руками шнек для снегоуборщика

Перед тем,как начать делать шнек для снегосборщика своими руками, необходимо подготовить некоторые материалы. Чисто конструктивно шнек – это вал, к которому приварены лопасти в виде колец. Для вала можно использовать обычную стальную трубу диаметром 40÷50 мм и длиной 80 см. Для лопастей используется стальной лист толщиною 3÷4 мм.

1. Последний режется по форме колец с определенным диаметром, обычно в пределах 10 см.
2. Вырезанные автогеном блины доводятся до требуемой ровности размера с помощью шлифовального круга. Но лучше все эти операции делать на .
3. На нем же вырезаются внутренние отверстия под вал.
4. Все круги складываются вместе, и в них вырезается или автогеном сегмент.
5. После чего противоположные кромки реза двух колец надо сварить между собой электросваркой. Таким способом соединяются все элементы в одну конструкцию, которая собой будет представлять пружину.
6. Пружина надевается на вал (трубу) и одним концом приваривается к ней.
7. Второй конец растягивается до противоположного конца трубы, где также приваривается.
8. После этого провариваются все кромки колец, которые соприкасаются с трубой (валом).

Как уже говорилось выше, шнек для снегоуборочной машины – это два участка, на которых лопасти располагаются под разными углами. И они должны гнать снег к центру вала. Сборку надо проводить в соответствии с направлением движения снега. Поэтому растягивать пружину придется до середины трубы, приваривать ее. Затем точно также провести все работы и с другой стороны с установкой до середины с другой пружиной.

Внимание! Чтобы усилить шнековые лопасти, к ним приваривают «солдатики». Это куски арматуры согнутые под 90°. Одной частью они привариваются к валу, второй к лопасти.

Вал специально подбирается такой длины, чтобы на нем поместились не только лопасти, но и еще два элемента. Это две цапфы под подшипники (они будут закрытого типа, чтобы не проникал внутрь снег) и хвостовик, через который будет производиться соединение к двигателю.

Сборка снегоуборщика из бензопилы своими руками

Чтобы сделать снегоуборщик из бензопилы своими руками, нужно сначала изготовить корпус для шнека. Для этого потребуется листовое железо толщиною 2÷3 мм. Из него вырезаются два блина диаметром больше диаметра шнека на 6÷8 мм, а также прямоугольник длиной, равной длине рабочего органа с лопастями, и шириной, равной половине длине окружности вырезанных блинов.

Прямоугольный кусок сгибается в полуокружность, чтобы образовалось подобие корыта. К нему привариваются с боков блины, в которых предварительно посередине вырезаются отверстия под вал шнека. К ним же с внешней стороны привариваются цапфы с подшипниками. Сама сборка проводится так:

1. Сборка корыта с одним блином.
2. Установка шнека.
3. Установка второго блина со стороны хвостовика вала.
4. Его приваривание к корыту.

Теперь в задней стенке корпуса делается отверстие диаметром 100 мм, куда вставляется такого же размера труба. Она обваривается по окружности стыка. Это будет короб выбрасывателя снега. На хвостовик устанавливается звездочка для привода. Для этого можно использовать, к примеру, звездочку от мотоцикла.

Теперь необходимо изготовить раму для аппарата и двигателя, для чего лучше использовать профильную трубу. Рама может быть произвольной формы. Основная задача – сделать ее прочной, чтобы выдерживала вес мотора. В интернете сегодня можно найти чертежи рамы для снегосборщика, изготавливаемого своими руками. Хотя для простой конструкции подойдет обычный стандартный вариант в виде прямоугольного каркаса, стянутого поперечинами. Последние обычно устанавливаются под мотором и выполняют функции его подпорок.

Внимание! Надо учитывать, что мотор должен свободно перемещаться вдоль рамы для регулировки натяжки цепи с последующей жесткой его фиксацией болтами. Поэтому в качестве подпорок под него лучше использовать металлический уголок.

Итак, заборное устройство готово, рама тоже, бензиновый двигатель от бензопилы на месте, надо теперь собрать всю машину в единое целое.

1. Сначала на раму устанавливается шнек в корпусе.
2. Затем мотор. Его надо расположить поближе к шнековой конструкции.
3. После чего они соединяются цепью. И производится смещение двигателя к ручкам рамы, то есть подальше от заборочной камеры. Производится натяжка цепи.
4. На одну из рукояток выводится дроссельная заслонка от движка. С ее помощью можно будет регулировать работу мотора.

Не забываем, что аппарат должен на чем-то перемещаться. В зависимости от рельефа местности к нему могут быть прикреплены колеса, лыжи (полозья). Для ровных площадок и дорожек подойдут колеса, для неровной плоскости полозья.

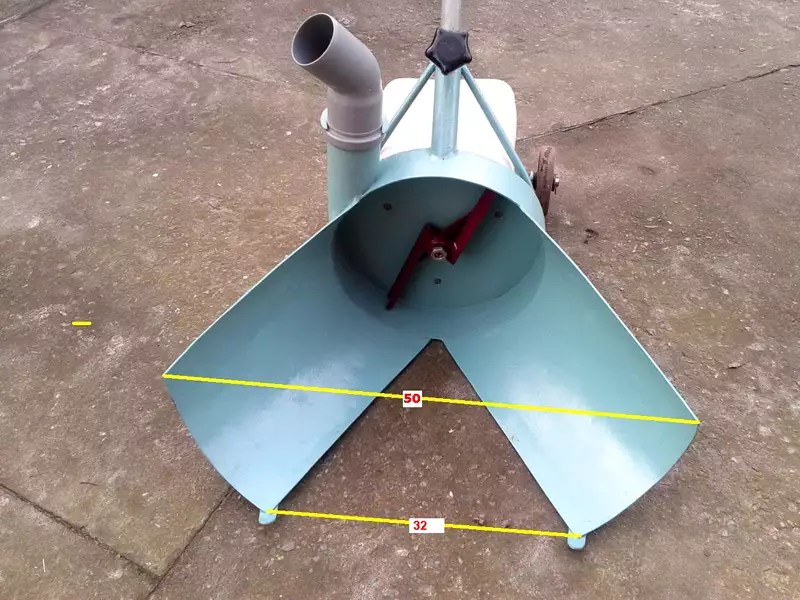

Снегоуборщик своими руками из триммера: последовательность сборки и видео

Снегоуборщик из триммера своими руками собирается по другой технологии, чем модификация с бензиновым движком. Обязательно посмотрите видео, на котором показаны все нюансы сборочного процесса.

Если бы это был простой электродвигатель, то отличительная особенность конструкции – это способ привода шнека. Все будет зависеть от того, как расположить электродвигатель по отношению к валу рабочего органа.

1. Если перпендикулярно, то для передачи вращения надо будет использовать редуктор.

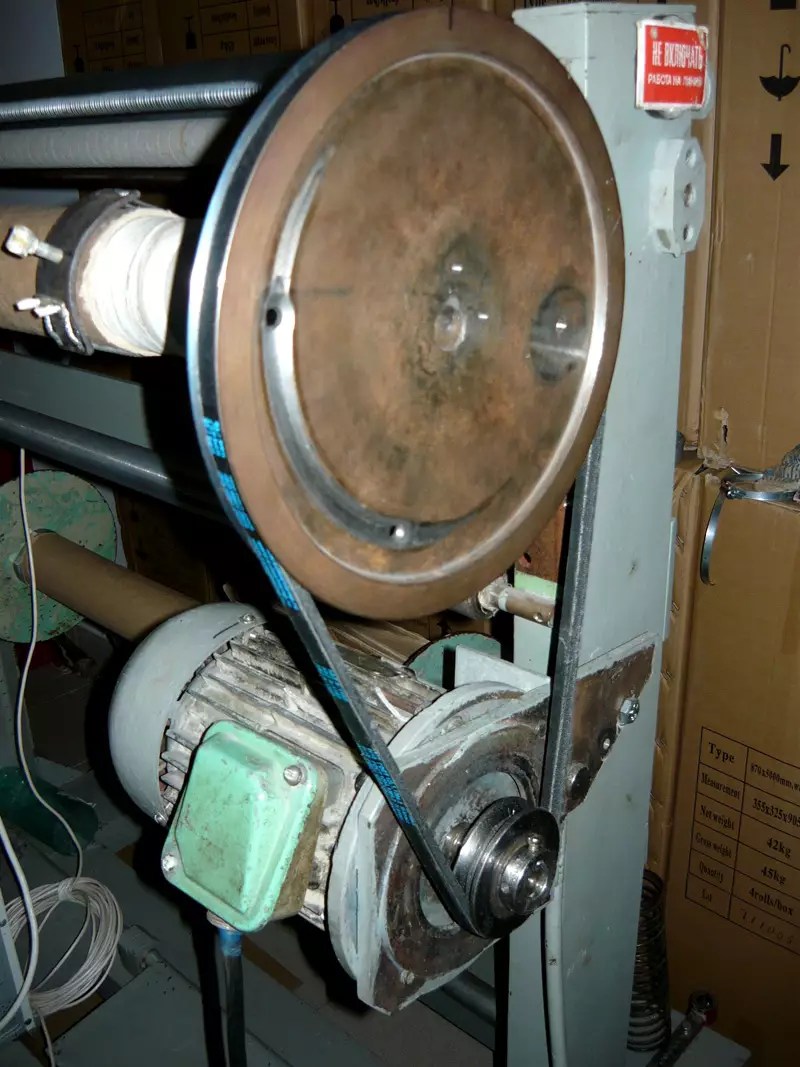

2. Если параллельно, то ременную передачу или цепную.

В первом случае вес аппарата увеличивается именно за счет редуктора. К тому же придется и для него найти место на раме для установки и крепления. То есть, это более сложный вариант. Что касается ременной передачи, то придется приобрести или изготовить два шкива: один большого диаметра, он устанавливается на валу шнека, второй малого диаметра с установкой на валу электродвигателя.

В зависимости от разницы диаметров двух шкивов можно подбирать скорость вращения рабочего органа снегоуборочной машины. Чем разница больше, тем быстрее вращается прибор, а значит, эффективнее убирается снег, плюс увеличивается расстояние выброса. Но переусердствовать здесь не рекомендуется, потому что чем выше скорость вращения шнека, тем больше его вибрация, что может привести к разрушению конструкции.

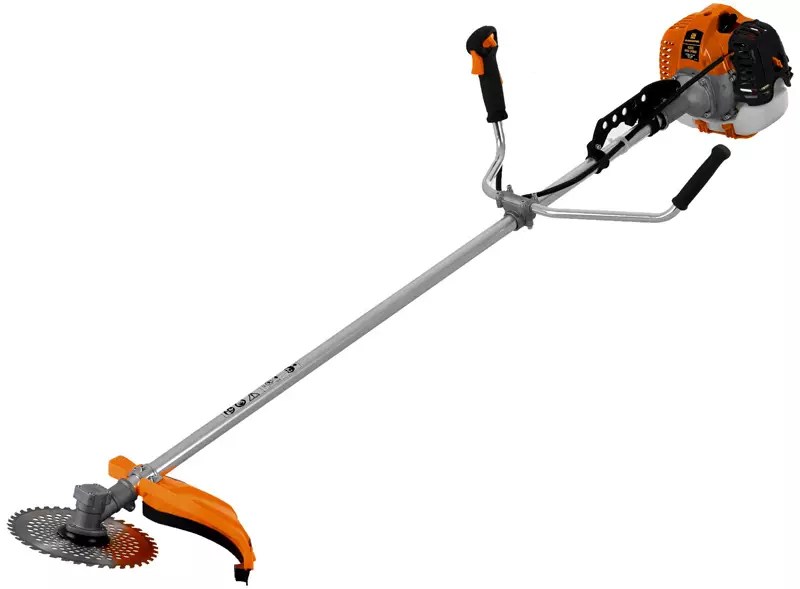

У нет свободного электродвигателя, потому что он заложен внутрь самой конструкции и располагается у рукояток. На конце рамы располагается редуктор, на который насаживается режущий инструмент. Он соединен с мотором валом, расположенном в штанге прибора. Последняя определяет длину триммера. Так вот для снегоуборочной машины надо использовать сам триммер, установив на него лишь рабочий орган в плане сборки снега. Для чего надо будет изготовить крыльчатку с лопатками.

Последняя с редуктором должна быть установлена в специальный корпус, с помощью которого можно будет собирать снежную массу и перемещать ее в выбросной патрубок. Его лучше расположить сверху корпуса аппарата.

Сборка производится в следующей последовательности:

1. На редуктор устанавливается подготовленный корпус аппарата.
2. На вал редуктора изнутри корпуса устанавливается крыльчатка, которая крепится к нему гайкой и шайбой.

В принципе, все. Скорость вращения триммера доходит до 3000 об/мин, этого достаточно, чтобы крыльчатка смогла забирать снег и выбрасывать его через выбросной патрубок. По сути, получается так, что эта разновидность самодельной снегоуборочной машины относится к категории роторных.

Роторные модификации

Здесь, как и в случае со шнековыми моделями, можно использовать электродвигатели или моторы, работающие на бензине или солярке. Основная отличительная особенность данного типа снегоуборочных машин – крыльчатка. Она напоминает крыльчатку вентилятора с загнутыми под небольшим углом лопатками. В какую сторону будет загиб, в ту сторону будет производиться выброс снега.

Поэтому изготовление снегосборщика этого типа – это сборка рамы и корпуса для крыльчатки. Все остальные элементы и узлы устанавливаются именно в эти два агрегата. Мотор на раму, крыльчатка внутрь корпуса. Крыльчатку можно установить прямо на вал движка, а можно между ними поставить промежуточный элемент в виде редуктора, ременной или цепной передачи. Первый вариант проще, да и потери мощности будут гораздо меньше. Хотя все будет зависеть от скорости вращения вала мотора.

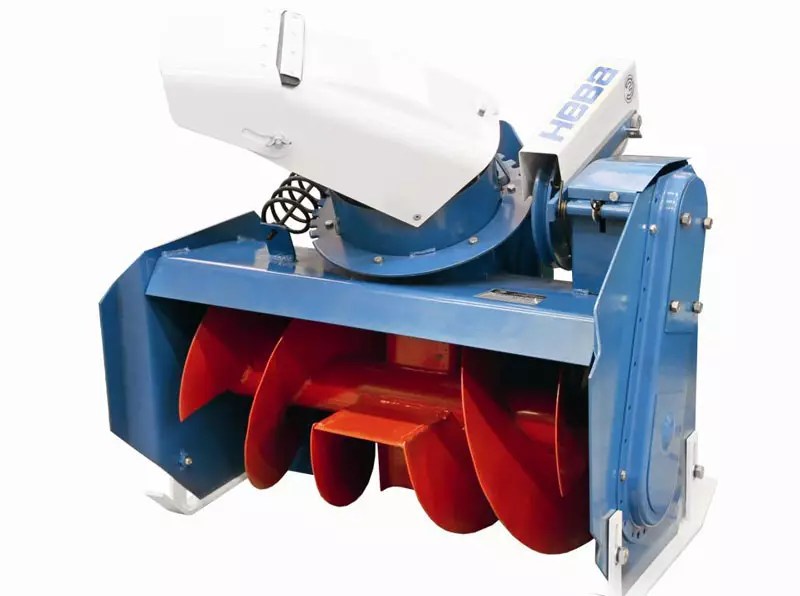

Снегоуборщик к мотоблоку своими руками

Это приспособление сегодня продается в магазинах. Его просто подсоединяют к через редуктор последнего, и все. Можно пользоваться. Такие снегоуборочные приставки являются двухступенчатыми, а значит, в них располагается на первом плане шнек, который собирает снег и проталкивает его дальше. А вот выбросом занимается ротор, расположенный в сборочной камере. Конструкция сложная, поэтому такой снегоуборщик к мотоблоку своими руками не сделать. Надо выбрать упрощенную модель: или роторную, или шнековую. Лучше последняя.

По сути, это вся та же конструкция, описанная в разделе с бензиновым двигателем. Здесь можно использовать ременную или цепную передачу. Главное – это правильно подсоединить снегоуборщик к мотоблоку. Требуется филигранная точность.

И несколько полезных советов и предупреждений по сборке прибора и уборке снега мотоблоком.

1. Патрубок, через который будет производиться выброс снега, должен быть достаточного диаметра.
2. Сам мотоблок – техника, предназначенная для использования при положительных температурах. Поэтому хранить его надо в теплом помещении. Использовать на холоде самодельный снегоуборщик с мотоблоком можно незначительное время.
3. Обязательно поменяйте масло в редукторе и моторе на зимнее.
4. Перед каждым использованием зимой проверяйте натяжку ремней или цепи, болтовых соединений. Провис цепи не должен быть больше 15 мм, поэтому через каждые 6 часов использования аппарата проверяйте это значение.
5. Если снегоуборочный аппарат, присоединенный к мотоблоку, используется в первый раз, то надо через полчаса проверить и натяжку, и болты.

Как видите, есть несколько способов реализовать возможность изготовления снегоуборочной машины своими руками. Самый простой – с помощью триммера, но он по мощности и эффективности самый слабый. Самый сложный – с использованием бензинового двигателя, потому что на одной раме придется собирать всю конструкцию. А значит, придется долго заниматься подгонкой узлов и деталей. А это важная составляющая правильной работы аппарата в целом.

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Малая механизация в частном секторе сегодня приносит большую пользу. Поэтому убрать снег во дворе быстро и с небольшими усилиями вам поможет самодельный снегоуборщик.

Если вы подберете удачную конструкцию и сумеете со знанием дела воплотить ее в жизнь, то уборка снега станет по силам даже более слабым членам вашей семьи.

Выбираем конструкцию снегоуборщика

1.Шнеково-роторный тип.

Большинство малых снегоуборочных машин имеют шнеково-роторную компоновку, в которой вращающийся шнек подает снег на ротор с лопатками (крыльчатку), выбрасывающий его подальше от места чистки.

По этой схеме созданы как самостоятельные машины с бензиновыми двигателями и электромоторами, так и навесное оборудование ко многим мотоблокам и минитракторам. Она показала свою эффективность и довольно высокую производительность, но наибольшим ее недостатком, на наш взгляд, является даже не столько обилие деталей, сколько необходимость обеспечения вращательного движения на двух взаимоперпендикулярных валах, да еще и с различной, но согласованной частотой их вращения. Именно это и определяет редкость реализации такой схемы своими руками: подбор двух редукторов, один из которых должен передавать вращение под углом 90°.

Обороты шнека должны находиться в пределах 500 – 800 об/мин, а крыльчатки 1000 – 1500 об/мин, чтобы она успевала выбрасывать поданный шнеком снег. А еще диаметр и размеры ее лопаток должны быть согласованы с диаметром и шириной шнека. Этот расчет достаточно сложен, поэтому, если вы решите применить именно такую схему своего снегоуборщика, то лучше возьмите за основу параметры одного из промышленно выпускаемых устройств, где уже все просчитано и скопируйте ее.

Такой снегоуборщик достаточно тяжелый, поэтому, как правило, он совмещается с самодвижущимся устройством. А значит, к предыдущим согласованиям добавляется необходимость еще одного – скорости движения силовой установки.

Среди наибольших проблем снегоуборщиков такой компоновки по отзывам пользователей — невозможность рационального выбора скорости движения с работой самого снегометателя. И дело здесь не столько в самой установке, сколько в неоднородности условий работы:

• свежий или слежавшийся снег;
• точечные его уплотнения от колес машин и прошедших по нему людей;
• различная влажность снега;
• наличие комков и ледяных включений;
• посторонние предметы в снеговом покрове – от бутылок и банок до замерзших фекалий животных.

Последние и наносят самый большой вред роторно-шнековым снегоуборщикам. Ведь эффективность их работы напрямую зависит от минимизации зазора между коробом и шнеком, а попадающие в этот зазор твердые включения с завидным постоянством наносят вред таким снегометам, иногда – труднопоправимый.

2. Шнековый снегоуборщик

Значительно проще в изготовлении шнековый снегомет, в котором расположенные по центру вала лопатки выполняют роль крыльчатки. А вот сами шнеки конструктивно могут быть разными, как и сами лопатки. Иногда их делают подпружиненными, чтобы минимизировать последствия попадания в аппарат твердых посторонних предметов.

При этом снег с силой направляется прямиком в раструб выброса. Правда и конструкция последнего при этом несколько меняется. Он имеет больший диаметр и с одной стороны открыт, а значит облако снежной пыли у таких агрегатов больше, чем у предыдущих.

Известны конструкции, когда лопатки находятся с одной стороны шнека.

Оправданность такой схемы вызывает некоторые сомнения в курсовой устойчивости снегоуборщика.

Если стремления к уводу его в сторону при работе не велики или компенсируются весом мотоблока или автономного двигателя, то можно сделать и так.

3. Конструкция роторного снегомета .

Самый простой в самостоятельном изготовлении, но не менее эффективный, роторный снегомет.

Форма корпуса и диаметр крыльчатки его могут быть разными. При его изготовлении главное – хорошая балансировка ротора.

Да и подключение такого снегомета к силовому агрегату простейшее – прямое. Если параметры двигателя позволяют его применение без редуцирования оборотов, то достаточно просто соединить валы. Единственное, что бы мы рекомендовали: сделать это через резиновую муфту или с применением сминаемых штифтов, чтобы в случае заклинивания ротора вследствие попадания в него твердого предмета не повредить двигатель. А чтобы у вас не было сомнений в производительности такого аппарата, смотрите видео:

Силовые агрегаты для самодельных снегоочистителей

Силовой агрегат нужен снегоочистителю, который работает автономно, а не является навесным оборудованием к другой технике, уже имеющей свой движок. В этом случае вам предстоит только передать крутящий момент на устройство.

Экзотические варианты мы естественно рассматривать не будем, а поговорим о двух практичных его видах:

• электрическом;
• бензиновом.

Если поле деятельности вашего снегоуборщика ограничивается размерами двора на участке, и он не выходит за рамки стандартно нарезаемых при выделении в нашей стране, то вы вполне можете рассматривать электродвигатель в качестве силовой установки.

Причем, именно роторный снегомет будет в этом случае более предпочтительным вариантом.

На форумах самодельщиков, собирающихся строить такую технику, идет бурное обсуждение электрического движителя, в котором главным аргументом его противников выступает приближающаяся (вместе с нужным по параметрам проводом) к ДВС его цена. Но при этом в расчет не берется радикально меньшая стоимость электричества в сравнении с бензином и маслом, отсутствие обслуживания и долговечность использования электродвигателя.

Для большинства домашних снегоуборочных машин подойдет однофазный двигатель мощностью 2 – 3 кВт и частотой вращения 1500 об/мин, что является одним из самых распространенных параметров для данного оборудования. А чтобы не таскать за собой очень длинный кабель, можно оборудовать несколько стационарных постов подключения. Они могут пригодиться и для питания другого электрооборудования, которым ускоренными темпами пополняется технопарк частного сектора России.

Если говорить о двигателях внутреннего сгорания, то наиболее часто используемыми являются силовые агрегаты мощностью от 4 до 6 л.с. Для самых больших снегоочистителей – до 9 л.с. По прежнему одним из самых распространенных вариантов будет применение бензопил со снятыми пильными шинами и замененными ведущими звездочками.

А вот конкретное применение ДВС на одном из наиболее удачных, на наш взгляд, снегоочистителей мы рассмотрим в следующем разделе.

Шнековый снегоуборщик своими руками, чертежи

Понравившуюся нам конструкцию создал москвич Сергей Хомяков. В ней несколько интересных решений, значительно упрощающих изготовление снегоочистителя своими руками.

1. Для шнека он применил транспортерную ленту вместо металла, с которой работать значительно легче и которая точно лучше противостоит воздействию твердых предметов, находящихся в снегу.

Также для их изготовления могут быть использованы боковины покрышек большого диаметра.

Стальные пластины в шнеке используются для лопаток и дистанционных соединительных полос.

2. Боковины корпуса изготовлены из толстослойной влагостойкой фанеры, а сам кожух из листовой оцинкованной стали.

Практика эксплуатации подтвердила рациональность использования этих материалов, а о ремонтопригодности такого снегоуборщика и говорить излишне.

3. В качестве основания для снегоотводящего кожуха Сергей использовал колено от канализационной трубы Ø160 мм, что разом решает многие сложности его изготовления из иных материалов.

4.Поворотная направляющая снегосброса с регулируемым углом наклона верхней части позволяет направлять снежную струю в нужном направлении.

5. В простой конструкции деревянных лыж главной изюминкой является их пластиковое покрытие из электрических короб-каналов из поливинилхлорида. ПВХ легко, в отличие от металла, скользит по снежной поверхности, поэтому прилагается меньше усилий при работе.

Вот и чертежи основных деталей данной модели.

Для увеличения картинки — нажмите на нее.

А вот так работают лыжи снегоуборщика.

От себя хочется добавить, что пара колес, расположенных сзади чуть выше лыж, помогли бы при оттаскивании снегоочистителя назад при небольшом его наклоне на себя, ведь двигаться вперед помогает вращающийся шнек, а назад используется только мускульная сила.

Несколько слов о двигателе и редукторе данной модели.

Сергей использует 2-тактный двигатель мощностью 6,5 л.с. с редуктором с соотношением 1: 2, на котором установлена ведущая звездочка с 13 зубьями, а ведомая имеет около 40-а, что позволяет при 3000 об/мин на двигателе иметь нужные 600 об/мин шнека.

Такие параметры снегоуборщика позволяют с легкостью справляться даже с глубоким слежавшимся снегом, смотрите сами:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Мотоблоки, применяемые практически в каждом подворье, относятся к сезонным механизмам. Весной вспашка и посевная, летом обработка культур, осенью – уборочная страда. В зимнее время эти полезные приспособления простаивают, теряя экономическую эффективность.

А ведь достаточно сделать к мотоблоку еще одно приспособление, и вы получите самодельный снегоуборщик.

Практически на всей территории России, уборка снега становится обязательной процедурой за пределами крупных городов. Чтобы механизировать этот процесс с малыми финансовыми затратами, мы расскажем, как построить снегоуборщик своими руками.

Принцип работы шнекового механизма

Чтобы изготовить правильный снегоуборщик, чертежи или хотя бы эскизы обязательны.

Прежде чем начать разработку собственного проекта, надо разобраться в устройстве снегоуборочного механизма. Камера, в которой установлены шнеки, нижним срезом движется по твердому грунту, подбирая в свою полость снег, как нож бульдозера.

Внутри установлена роторная шнековая конструкция, которая перемещает снег в сторону выходного отверстия. Эта часть конструкции может быть как посередине, так и с одного бока камеры. Если ширина захвата составляет 1 м и более – целесообразно выполнить приемное отверстие посередине, чтобы равномернее нагружать ротор.

Кроме спирально расположенных шнеков, ротор оснащен подбрасывающими лопатками, с помощью которых снег попадает в приемное отверстие. Далее вступает в действие механизм, выталкивающий снег через раструб в нужном направлении, или погружающее его в кузов идущего рядом транспорта.

Снегоуборщик своими руками – типы конструкций

Главное различие шнековых снегоуборщиков, не по способу собирания снега, а по возможности перемещения.

1. Пассивные конструкции. Механизм такого типа оператор перемещает самостоятельно, силовая установка приводит в действие лишь сам ротор. Такая конструкция проста в изготовлении, но вам придется прилагать немалые усилия при уборке снега, особенно – если покров высокий и плотный.

   Снегоуборочная машина оснащается легким маломощным мотором, например, от бензопилы. Или же можно приспособить электромотор, если территория очистки расположена неподалеку от точки подключения к электроэнергии.

   Иногда навешивают такой снегоуборщик на мотоблок. Только вам понадобится вал отбора мощности, для привода шнекового механизма. Тогда самоходность обеспечивает сам мотоблок, а часть мощности идет на привод для уборки снега;

2. Самоходные конструкции. Самодельный снегоуборщик такого типа изначально проектируется, как способный перемещаться самостоятельно. Либо на раму устанавливается привод ведущих колес, либо в конструкцию интегрируется мотоблок с собственными колесами.

   Создать такой проект сложнее, но это окупается удобством применения и меньшими силами, которые вы тратите при уборке снега;

3. Существуют еще снегоуборщики отвального типа. Для работы требуется лишь изготовить отвал полукруглого сечения. Однако у такой конструкции есть серьезные недостатки.

Во-первых, для такого уборщика требуется очень мощный мотор, поскольку во время работ, на отвал действует большое сопротивление снега.

Во-вторых, качество уборки оставляет желать лучшего. На краю расчищенной дороги остаются плотные сугробы, которые убрать сложнее, чем целинный снег.

В тоже время, шнековый уборщик равномерно разбрасывает взрыхленный снег на большой площади, не создавая плотных куч.

Как сделать своими руками шнековый снегоуборщик?

Прежде всего, делаем снегоуборочную камеру, в которой будет работать роторный шнек. Она должна быть бочкообразной формы, с приемным сектором не менее 120°.

Изготовить ее можно из листовой стали толщиной 2 мм, или из листов алюминия 3 мм толщиной. Отлично подходит рифленый алюминий, используемый для оборудования внедорожников. Он более жесткий, за счет отформованного рисунка.

Самым экономным вариантом является оцинкованный железный лист. Учитывая малую прочность, боковины лучше изготовить из фанеры или текстолита.

Теперь о самой ответственной части механизма – о шнеках. Их можно сварить из листовой стали (или того же алюминия), а можно вырезать из плотной резины, от старого конвейера, используемого на зернохранилищах или в рудоуправлении. Если вы можете попросить на шиномонтаже старые покрышки – из боковин получаются отличные лопасти для шнека.

Изготовление ротора из стального листа требует аккуратности и тщательной разметки. Мало того, сто спираль должна быть вырезана абсолютно симметрично, шаг вращения необходимо выдержать по всей длине конструкции. Сварка сегментов выполняется при помощи кондукторов, которые можно изготовить из пары тисков.

Закидывающие лопатки делаются из более толстого металла, поскольку на них ложится нагрузка подброса уже утрамбованного снега.
В результате должна получиться вот такая конструкция.

Важно! При разработке роторного шнека не перепутайте направление вращения и синхронизируйте его с закидывающими лопатками. Правильно собранный механизм позволяет обойтись без дополнительного ротора в выходной трубе. Силы шнека будет достаточно, чтобы самодельный снегоуборщик отбрасывал снег на достаточное расстояние.

Готовый шнек можно приспособить на мотоблок, установить на колеса и перемещать его самостоятельно. Или даже закрепить на раму впереди внедорожника или пикапа. Главное – обеспечить подачу крутящего момента на рабочий вал.

Силовая установка для шнекового снегоуборщика

Если вы решили собрать снегоуборщик своими руками на базе мотоблока – конструкция привода лежит на поверхности. При наличии вала отбора мощности, вы просто выводите кардан, цепную или ременную передачу на вал шнека, и придумываете механизм сцепления. Нет необходимости вращения вала вхолостую.

Если ваш мотоблок оснащен только редуктором – необходимо будет выполнить отвод ременного или цепного привода к шнеку от ведущей оси. Передаточное отношение шкивов или цепных звездочек подбираете в сторону увеличения оборотов.

Шнек работает более эффективно на высокой скорости, червячный принцип действует лишь на очень плотном снегу. То есть, вал шнека должен вращаться в 2-3 раза быстрее вала колес.

Если на выходной трубе есть дополнительный роторный механизм выброса – его скорость должна быть еще выше, поскольку объем снега в центре шнека максимальный, и его надо выбросить из камеры как можно скорее.

Если нет необходимости убирать подъездные пути к дому и гаражу, снегоуборочная машинка может быть легкой и компактной. Ширина рабочей области не более 50 см. Такая конструкция не обязательно делается самоходной, да и мотор ей нужен не такой мощный. Например – от бензопилы.

Камеру со шнеком изготавливаем так же, как в предыдущем варианте. Только материалы и размеры выбираем соответствующие. Шнек на один оборот в каждом крыле камеры, вторичный ротор на выходной трубе не нужен.

Перемещаться такой снегоуборщик может на импровизированных полозьях, установленных по краям камеры. Вместо штанги, от бензопилы подается цепной привод к ротору. Ведущая звездочка остается прежней.

Дополнительного механизма сцепления не требуется, штатный фрикцион бензопилы справляется с этой задачей на отлично.

Единственное, о чем следует позаботиться – о развесовке. Поскольку двигатель от бензопилы крепится с одной стороны (в центре это сделать невозможно, мешают подающие лопатки), ручку управления необходимо сместить от центра в сторону крепления мотора. Тогда работать будет удобнее.

Выводная труба изготавливается из пластикового водовода. Диаметра 120-150 мм вполне достаточно для такого объема снега.

Такой компактный снегоуборщик за несколько минут расчистит дорожки в вашем дворе, и на его изготовление уйдет не так много времени. А летом бензопила демонтируется со шнека и используется по назначению.

Все подробности и секреты изготовления снегоуборщика из бензопилы в этом видео. Не нужен даже чертеж, все наглядно и подробно показано и объяснено.

Электрический снегоуборщик своими руками

При наличии условно бесплатного электромотора мощностью 1-3 кВт, можно на его базе создать производительную снегоуборочную машину.

Важно! Экономика в данной конструкции работает лишь тогда, когда длина питающего провода не превышает 30 м. Учитывая агрессивные условия эксплуатации, провод должен быть высокого качества, а стало быть, дорогим в плане стоимости. Обычный удлинитель для компьютера не подойдет.

Учитывая конструктивную особенность электромотора, механизм уборки можно выполнить не шнековым, а роторным. Рабочая насадка одевается непосредственно на вал двигателя, скорость работы высокая.

В качестве рабочей камеры можно использовать «улитку» от вентиляционной системы. Имеющийся раструб отлично подходит для выброса снега. Размер установки позволяет перемещать ее вручную.
Какой бы не была конструкция вашей снегоуборочной машины – главное, что вы сэкономили на ее покупке.

Зима в нашем регионе практически всегда бывает снежной и холодной. Вспомните, сколько хлопот доставляют сугробы возле дома! Чистить их лопатой – неблагодарное и очень утомительное занятие. Когда знаешь, как выбрать снегоуборщик, и уже обзавелся таким приспособлением, проблема снежных завалов решается в один миг. Как, вы до сих пор не сделали самодельный снегоуборщик своими руками? Тогда мы идем к вам!

Стандартное снегоуборочное оборудование стоит непомерно дорого, и не каждому покупателю оно по карману. В связи с этим и возникает вполне актуальный для зимы вопрос: как сделать снегоуборщик самостоятельно? В данной статье вы найдете обзор снегоуборщиков, а также подробную схему изготовления такого приспособления.

Принцип работы машин по уборке снега

Снегоуборщик для дома бывает электрическим и бензиновым. Отличие в способе питания: первые работают от электричества, вторые используют бензин. Устройство снегоуборщика и суть его работы выглядят так. Крутящийся механизм собирает груды снега, а затем выталкивает его в нужном направлении. Исходя из этого, весь снегоуборочный инвентарь делится на одноступенчатые и двухступенчатые машины. В первом случае для выталкивания используется сила, которую создает шнек (имеет быструю скорость вращения), во втором к работе подключается еще и ротор. Такое оборудование называется роторные снегоуборщики.

Ротор стоит на входе выпускного желоба, вращается и выталкивает снег. Шнек крутится с гораздо меньшей скоростью и, следовательно, изнашивается гораздо медленнее. Шнеком называется механизм, который измельчает снег, а затем направляет его внутрь снегоуборщика. Найти шнек вы сможете в передней части устройства. Обычно он изготавливается из металла, выглядит крепким и монолитным. По мнению некоторых пользователей, шнек больше напоминает бурильную установку или винт в увеличенном виде. Он вращается вокруг своей оси, искусно перемалывая снег и подавая его внутрь.

Самодельный роторный снегоуборщик хорош тем, что он легко справляется даже с сугробами, которые заледенели или были спрессованы. Для удобства эксплуатации производители делают поверхность шнека зубчатой.

Также электроснегоуборщик оснащается двигателем и выпускным желобом, регулирующим дальность выбрасывания снега и его направление. В качестве средства передвижения могут использоваться колеса или гусеницы.

Также все снегоуборочные машины можно разделить на самоходные модели и несамоходные. Движение может осуществляться двигателем (вы лишь направляете механизм) или человеком.

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

1. Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
3. Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
4. Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
5. Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
6. Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
7. Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
8. Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
10. Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
11. Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.

1. Выбрать снегоуборочную машину – это одно, а сделать ее самостоятельно – совершенно другое. Обязательно используйте чертежи, когда будете планировать работу.
2. В ручной шнек часто попадают мелкие предметы. Сделанный собственноручно снегоуборщик может сломаться, а двигатель – заклинить, если не поставить специальные предохранители.
3. Электродвигатель имеет свой кабель, но в большинстве случаев он не предназначен для работы в сильный мороз. Провод начнет «замерзать», установка будет работать с перебоями. Советуем выбирать провода ПГВКВ, а также SiHF и аналоги.
4. Габариты ковша нужно предусмотреть заранее. Например, если планируется расчистка очень узких дорожек, рабочая поверхность на них может просто не поместиться.
5. Очень удобно, когда в одноступенчатом снегоуборщике выпускной желоб расположен сверху и сбоку. В этом случае снег преодолевает гораздо меньшее расстояние. Спираль шнека наклоняется под небольшим углом туда, где находится желоб.

Самодельный снегоуборщик изготовленный в гараже

Можно сделать вывод, что изготовление машины по уборке снега является хоть и непростой, но вполне выполнимой задачей.

Затраты на изготовление гораздо меньше, чем если бы вам пришлось покупать такое устройство в магазине. Если говорить о себестоимости, то электрическая установка обходится гораздо дешевле, нежели бензиновая. Да и весит она в разы меньше. Взвесив все «за» и «против», можно с уверенностью говорить о том, что для уборки территорий малой и средней площади удобно и вместе с тем недорого иметь собственный снегоуборщик.

Зимний период – время обильных снегопадов и проблем, связанных с уборкой снега. Своевременная расчистка территории гарантирует отсутствие ледяной корки без применения опасной для окружающей среды песчано-соляной смеси.

Если требуется расчистить небольшую площадку перед домом, то для этих целей подойдет и обыкновенная снегоуборочная лопата.

Но, в том случае, когда глубокие сугробы затрудняют передвижение по гораздо большей территории, блокируя проезд транспорта и свободное перемещение пешеходов, понадобится помощь спецтехники. Коммунальные службы получают специальные самоходные снегоуборщики , позволяющие в считанные часы избавиться от последствий снегопада.

Для владельцев загородных коттеджей, фермеров или дачников, необходимости в приобретении заводских моделей нет. Изготовить спецтехнику нужных характеристик , такую, как шнековый снегоуборщик, можно собственными руками.

Принцип работы

Шнековые и шнеко-роторные снегоуборщики отличаются друг от друга рядом особенностей рабочих систем. Шнеко-роторные машины убирают снег с помощью специального колеса с лопастями . Как правило, эти агрегаты выпускаются самоходными, оснащенными специальным приводом на колеса.

Используется такая спецтехника, укомплектованная сравнительно мощными двигателями, на больших площадях, значительно облегчая работу оператора и сокращая время выполнения задач. Для небольших территорий больше подходят устройства с мощностью двигателя не превышающей 5 лошадиных сил.

Более подробно можете увидеть на приведенных видео:

В основном это несамоходные агрегаты, отлично справляющиеся со своей задачей уборки свежего и не утрамбованного снега на дачных участках, дорожках загородных домов, дворах и аллеях медицинских учреждений.

Шнековый снегоочиститель во время работы захватывает порцию снега ковшом , изготовленным из металла или пластика. Вращающийся шнек перемалывает снег, который затем отправляется в выпускной желоб. Выпускной желоб предназначен для выброса снега в необходимом направлении.

Дополнительно на выходе, в зависимости от модели, устанавливаются крыльчатки или специальные колеса с лопатками. С их помощью дальность выброса снега увеличивается в несколько раз.

Еще одной важной характеристикой является наличие привода на колеса . У несамоходных моделей привод на колеса отсутствует, и перемещение агрегата осуществляется вручную. Помощь оператору оказывает только шнек, оснащенный резиновыми элементами. А о том, как собрать самоходный снегоуборщик своими руками мы расскажем .

Подобные элементы не только аккуратно обращаются с очищаемой поверхностью, но и помогают продвигать машину вперед, подтягивая ее после контакта с покрытием.

Минус таких агрегатов заключаются в небольшой дальности выброса , не превышающей пяти метров, неспособности справляться с лежалым снегом и ледяной коркой, проблемах во время уборки на неровных участках. В остальном – список плюсов :

• Доступная цена.
• Комплектация прорезиненными шнеками.
• Компактные размеры.
• Маневренность.
• Бесшумная работа при условии установки электродвигателя.
• Приемлемый вес.

Как видите несмотря на внушающее количество достоинств, у устройства довольно много недостатков и если вы взглянув на них, решили, что лучше приобрести полноценный агрегат, то советуем рассмотреть в качестве потенциальной покупки- снегоуборщик Forte qi jy 50 , ведь у него довольно приемлемая цена.

Необходимые материалы

Компактный самодельный шнековый снегоуборщик позволяет не только получить агрегат с улучшенными характеристиками, но и значительно сэкономить на покупке заводской спецтехники . Для изготовления машины подойдут материалы, которым сложно найти применение.

Начать следует с выбора силового агрегата. Его покупают или заменяют готовым устройством. К примеру, старый мотоблок может стать отличным силовым агрегатом для самодельного снегоуборщика. И если в вашем гараже вдруг обнаружился старый мотоблок Нева, то жмите сюда и узнаете как из него сделать снегоуборщик. А о том, каким будет двигатель – дело вкуса и возможностей.

Электрический агрегат производит меньше шума и более экономный, чем бензиновый. Главное, чтобы количество оборотов составляло около 1500 об/мин.

Затем предстоит заняться каркасом и корпусом шнека.

Для этих целей понадобится :

• Несколько стальных труб или уголок из этого же материала.
• Кровельное железо.
• Фанера толщиной не менее 10 мм.
• Труба в полдюйма, из которой изготавливается ручка.

Чтобы сделать шнековый снегоуборщик своими руками, следует подготовить чертежи, выше перечисленные материалы, и подробную инструкцию. Если чертежи слишком сложны для вас и вы хотите собрать более облегченный вариант, то обратите внимание ручные механические снегоуборщики .

Пошаговая инструкция

1. Сборка самодельного снегоуборщика начинается с изготовления рамы . Она выполняется из труб небольшого диаметра, либо уголков. Средние размеры – 50х70 сантиметров, однако стоит учитывать габариты силового агрегата и параметры ковша, обычно составляющие 50х30 сантиметров.

2. Следующий этап – изготовление шнека . В список материалов, необходимых для этого, входят:

• Труба, по центру которой располагают лопатку, имеющую длину в 270 и ширину в 120 миллиметров. Лопатка изготавливается из трехмиллиметровой стали.
• Транспортерная лента длиной 1,5 метра и толщиной 1 сантиметр для изготовления винтов. Из транспортерной ленты вырезаются кольца с диаметром 28 сантиметров с помощью электролобзика.
• Можно заменить транспортерную ленту сталью. Винт вырезается из стального листа, приваривается и отгибается вручную.
• Подшипники, предназначенные для обеспечения вращения вала.
• Заглушки для подшипников, предотвращающие заклинивание.

Подробная инструкция как сделать шнек для снегоуборщика своими руками выглядит следующим образом:

Основа будущего шнека – вал, представляющий собой трубу ¾ . В центре вала располагается лопатка или металлическая пластина. Устанавливают ее либо через сквозной пропил, либо приварив к валу.

Функционирует лопатка следующим образом: во время работы снегоуборщика, при осуществлении вращения, лопаткой выбрасывается снег, который направляется шнеком к центру. Кроме того, к этой лопатке или пластине крепятся концы шнека.

Всю информацию о технических характеристиках самосвала ЗИЛ 130 вы найдёте в этой статье .

Подача снега к пластине происходит с помощью двухзаходного шнека . Самостоятельно его проще изготовить из транспортерной ленты. Для этого вырезаются с помощью лобзика, а у некоторых мастеров срабатывает способ применения двух шурупов в дощечке, четыре кольца.

Если вместо транспортерной ленты решено использовать сталь, то здесь существует всего два варианта. Первый – изготовление колец для шнека в заводских условиях. Придется доплатить, но ради качества можно потратиться.

Либо используется второй вариант. Полоса металла выгибается специальным ключом , а затем приваривается к валу. Если выбор материала остановился на стали, то для получения баланса необходимо готовое посадочное место, болгарка и сам шнек.

Установленную деталь прокручивают до тех пор, пока количество снятого с помощью болгарки металла не будет достаточным для получения приемлемого баланса. Пройдя по этой ссылке вы сможете узнать о возможности сборки снегоуборщика из болгарки своими руками.

3. Сборка начинается со сварки металлических уголков . Далее средняя и торцевая часть рамы, располагающиеся поперек, дополняются металлическими профилями. Когда основа для съемной платформы подготовлена, изготавливается рукоятка.

Вырезается она из ½ дюймовой трубы и закрепляется с помощью болтов М8. Таким образом, формируется сама быстросъемная платформа, на которой будет располагаться двигатель. Далее необходимо изготовить и установить :

• Ковш для захвата изготавливается из листа кровельного железа. Боковины – фанера десять миллиметров.
• Элемент выброса поступающего снега – кусок трубы ПВХ, имеющей сечение в 160 миллиметров. Отлично подойдет канализационная труба.
• После установки элемента выброса, размещается на нужное место приводной вал с пластиной и закрепленными шнеками.
• Хорошее вращение обеспечивают подшипники, лучше закрытого типа 205.
• Не помешает защитный кожух. Бывалые мастера делают его, воспользовавшись опорой автомобильного кардана. Лучшим материалом поделится «копейка» или Жигули вплоть до седьмой модели.
• Передаточный ремень соединяет вал и установленный на платформу двигатель.
• Направляющие полозья или, как их еще называют, лыжи. Лучше всего использовать для изготовления брусья с пластиковыми накладками.

Возможно вы уже заметили, что прежде чем собрать устройство своими руками придётся немало повозиться и если вы уже передумали, то можете приобрести снегоуборщик CMI 163 , который обладает сравнительно невысокой ценой.

Особенности комплектации самодельного агрегата

Эффективность работы изготовленного своими руками шнекового снегоочистителя, зависит от особенностей его комплектации:

• Двигатель может быть как бензиновым, так и электрическим, в зависимости от выбора владельца.
• Ручка управления должна максимально способствовать комфортному управлению машины.
• В зависимости от материала, из которого изготовлен шнек, расширяется список выполняемых задач. Металлический шнек может справиться и с плотной массой снега, в отличие от элемента, изготовленного из транспортерной ленты.
• Ширина ковша определяет мощность двигателя.
• Выпускной желоб лучше изготавливать из трех частей.
• Привод, соединяющий вал и двигатель, состоит из ремня и шкивов.
• Полозья или лыжи представляют собой наиболее удобную основу для самодельного агрегата.

Двиатель

При наличии необходимых условий и определенных умений, сделать своими руками шнековый снегоочиститель не сложно, при условии соблюдения некоторых правил и рекомендаций , касающихся самого процесса изготовления и последующей эксплуатации:

• П-образные металлические профили, прикрученные к раме, обязательны, поскольку представляют собой основу съемной платформы.
• Съемная платформа позволяет в считанное время осуществить профилактику или ремонт агрегата.
• Оптимальная мощность двигателя, по отзывам владельцев, составляет около 6 лошадиных сил.
• Наиболее удобный размер ковша ориентирован на ширину захвата в пятьдесят сантиметров.
• Использование электродвигателя предусматривает обязательную защиту от снега.
• Чтобы подключиться к мотоблоку понадобятся соответствующие переходники.
• Толщина электропроводов должна быть достаточной настолько, чтобы без проблем выдерживать нагрузки.
• Изоляция проверяется на способность выдерживать воздействие низких температур.

Воспользовавшись подробными инструкциями и рекомендациями, вполне можно сделать собственными руками отличный снегоуборщик. Причем другого такого не будет ни у кого, и это становится ясно уже на первых этапах работы над агрегатом. Сколько займет времени сама работа, также зависит от мастера.

Зато, в конечном итоге, получится отличное устройство, и останется приличная сумма, сэкономленная на покупке готовой машины. Если же вы не располагаете лишним временем, то в данной статье мы расскажем о снегоуборщике Патриот от отечественного производителя, который прослужит вам долгие годы.
