Схемы сложных крыш. Крыша двухскатная своими руками. Особенности и функции крыш

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных или не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с . В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат - 150х150 мм;
• стойки - 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы - 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки - 50х150 мм с двух сторон;
• прогоны - 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными .

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2-4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
2. подготовка материалов и инструментов, обработка древесины антисептиком;
3. крепление мауэрлата к стене;
4. установка конькового ригеля, если он нужен (для наслонных стропил);
5. монтаж каркаса;
6. усиление кровли с помощью стоек, подкосов и затяжек;
7. гидроизоляция;
8. обрешетка;
9. обеспечение вентиляции;
10. установка капельников;
11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

“Скользящее” крепление в деревянном доме

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Способы крепления стропил к обвязке в каркасном доме

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

• на скобы;
• на шпильки;
• на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление мауэрлата на скобы. В кладке стены предусматриваются антисептированные деревянные бруски с шагом 1-1,5 м

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10-12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

• с врубкой;
• без врубки.

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Защита от срывания ветром

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Обрешетка

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом - это не повод для экономии.

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32-40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25-32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Правильное обустройство вентиляции под крышей предохранит конструкцию от появления грибка

Для вентиляции нужно предусмотреть:

• поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
• движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2-3 см);
• выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Фальцевая кровля – это легкое пожаробезопасное и долговечное покрытие

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:утеплении крыши .

Крыша – один из самых сложных и ответственных архитектурных элементов дома. К ее строительству надо подходить очень ответственно – слишком дорого обходятся ошибки. Недаром кровельщики считаются наиболее оплачиваемыми строителями, от их мастерства во многом зависит долговечность и комфортность здания. Сам процесс строительства состоит из нескольких шагов.

Шаг 1. Выбор проекта

Главные отличия проектов крыш не дизайнерские, хотя они прежде всего бросаются в глаза, а конструкционные. Во время выбора конкретного проекта следует принимать во внимание максимальное количество технических характеристик строения и климатическую зону его расположения.

Какие варианты крыш сегодня предлагаются застройщикам?

Тип крыши	Краткое описание
	Наиболее простая, применяется на небольших по площади домах. Преимущество – несложная стропильная система. Недостаток – отсутствие жилых чердачных помещений. В нашей стране используется редко, чаще такие дома можно увидеть в скандинавских странах.
	Универсальная крыша для домов, позволяет строить мансардные помещения, может быть простой и ломанной. По сложности, стоимости и технологичности удовлетворяет большинство застройщиков. За счет изменения угла наклона корректируются показатели нагрузки на элементы стропильной системы.
	Более сложная конструкция, рекомендуется ставить на больших по площади домах. Стропильную систему нужно ставить с учетом всех строительных норм и правил, обязательно делать предварительные расчеты.
	Отличается от вальмовой тем, что размеры скатов неодинаковы. Два ската большие, а два урезанные маленькие. По техническому устройству несколько сложнее вальмовой, зато такие крыши увеличивают объем чердачного помещения.
	Все скаты имеют форму равносторонних треугольников, а вершинами сходятся в одной точке. Крышу можно ставить на домах, имеющих форму квадрата.
	Самая сложная из всех перечисленных крыш, применяется редко и только на многоэтажных строениях.

Шаг 2. Выбор материалов

После того как выбран конкретный вариант крыши, надо определиться с материалами для строительства стропильной системы и видом кровельных покрытий.

Важно. На этом же этапе нужно решать, будет крыша теплой под жилые помещения или холодной.

Стропильная система

Для стропильной системы нужны только качественные материалы не ниже второго сорта.

Практический совет. Для экономии денег для стропильной системы можно покупать не сухие, а сырые доски, они намного дешевле. Но следует помнить, что сырые пиломатериалы необходимо не позже чем через 7–10 дней использовать, за это время стропильная система должна быть поставлена, а крыша накрыта. Доски под нагрузкой будут сохнуть в оптимальном режиме, а прочные механические связи не позволят им коробиться.

Цены на различные виды строительных досок

Доски строительные

Мауэрлат делается из бруса 100×100 мм или доски 50×200 мм. Стропильные ноги изготавливаются из досок 50×150 мм или 50×100 мм. Линейные размеры стропильных ног должны учитывать максимально возможные статические и динамические усилия. Ширину досок можно изменять за счет использования различных вертикальных и угловых упор. Каждая стропильная система имеет свои особенности, мастер должен обладать большим практическим опытом, чтобы правильно решать возникающие по ходу строительства проблемы. И, конечно, на жилой дом нужно заказывать проект, самостоятельно возведенное здание считается незаконным и не будет принято в эксплуатацию. А это значит, что к нему нельзя подключать свет и отопление, в таком помещении не прописывают, его нельзя дарить и завещать. Проект, среди прочих, имеет рабочие чертежи стропильной системы, необходимо точно выполнять рекомендации инженеров.

Вид обрешетки зависит от типа кровельного покрытия, для мягких кровельных материалов требуется делать сплошную, для жестких подходит любая. Для сплошной надо подготовить листы фанеры или ОСП, толщина не менее одного сантиметра, но ее можно изменять в зависимости от шага стропильных ног.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Можно делать сплошную обрешетку из обрезных реек, хотя такой вариант сложно считать оптимальным – очень дорого и долго. Под твердые кровельные материалы обрешетка делается из реек или необрезных досок. Необрезной пиломатериал обязательно надо ошкуривать.

Кровельные материалы

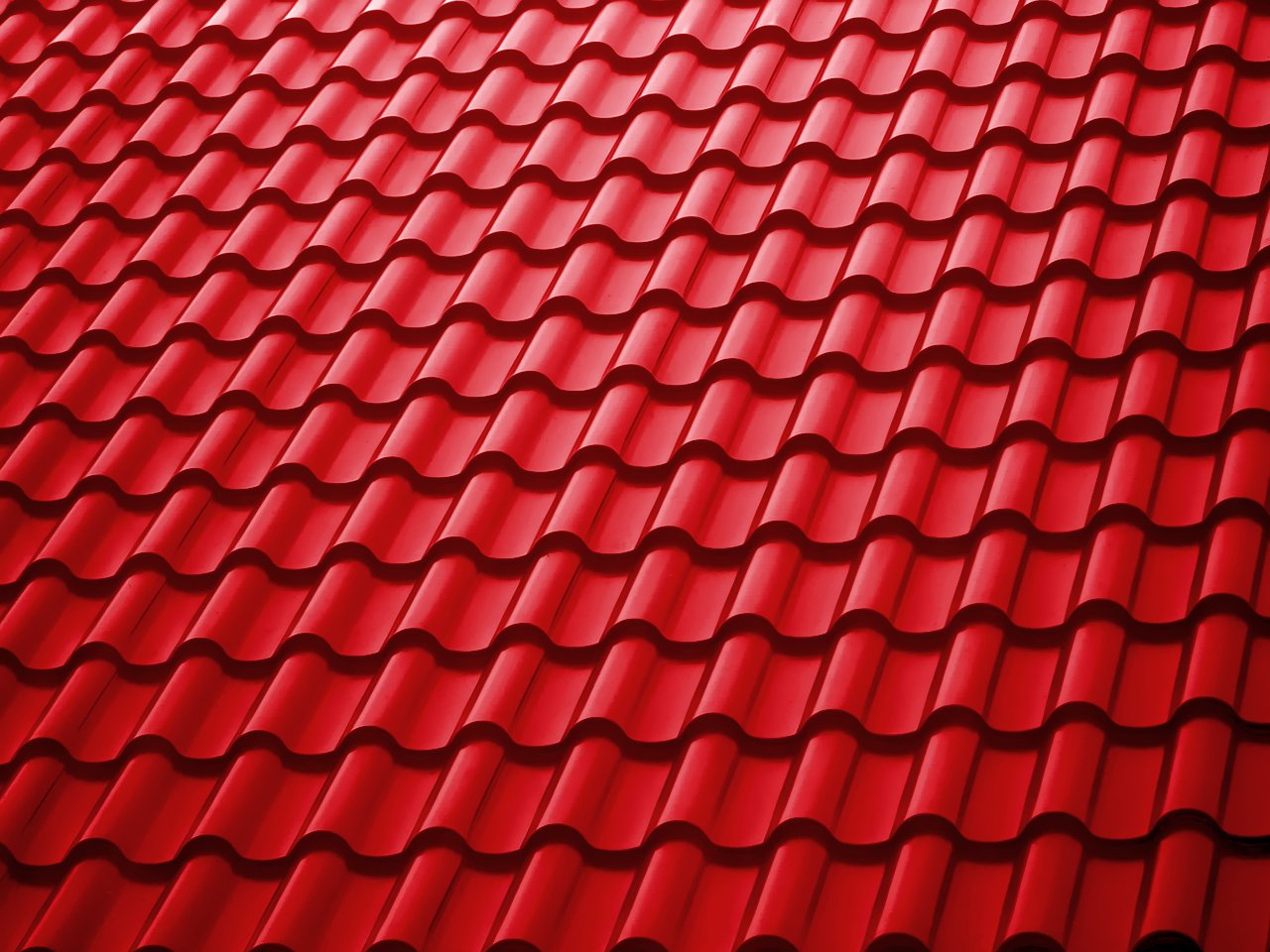

Для жилых домов самыми бюджетными вариантами считается битумная или металлическая черепица.

Реже применяется профилированный лист или рулонные покрытия.

Совсем редко натуральная или искусственная штучная черепица.

От вида материалов во многом зависит стропильная система. На стадии ее проектирования нужно принимать во внимание вес и особенности крепления кровельных покрытий.

Цены на различные виды кровельных материалов

Кровельные материалы

Утеплители

Теплые крыши ставят только в тех случаях, когда чердачные помещения планируется сделать жилыми мансардными. В настоящее время применяют два типа утеплителей: минеральная вата или пенопласт.

Расстояние между стропильными ногами должно учитывать заводскую ширину утеплителей, за счет этого уменьшается количество непродуктивных отходов и ускоряются работы.

Вес утеплителей минимальный и во время проектирования стропильной системы им можно пренебрегать. Но следует иметь в виду климатическую зону расположения дома, от этого зависит толщина утеплителя и, соответственно, ширина стропильных досок.

Практический совет. Для всех климатических регионов толщина утеплителя должна быть не менее 10 см, для средней полосы этот параметр увеличивается до 15 см. Если утеплительный слой меньше рекомендованных значений, то эффективность теплосбережения резко понижается.

Дополнительные материалы для крыши

Если крыша теплая, то обязательно следует предусматривать установку паро- и гидрозащиты, обустройство контробрешетки для обеспечения естественной вентиляции подкровельного пространства. Ассортимент материалов огромен, но по большому счету они мало чем отличаются друг от друга. На эксплуатационные характеристики в большей степени влияет соблюдение технологии укладки, чем физические показатели кровельных мембран. Даже очень дешевый материал можно использовать таким образом, что он удовлетворит все строительные нормы и требования. И наоборот, самый современный инновационный материал можно так смонтировать, что, кроме вреда, никакого положительного эффекта не будет.

И последнее, о чем следует подумать во время планировки строительства крыши – система водоотвода и специальные элементы для обхода дымовых и вентиляционных труб. Под некоторые обводки и снегозадержатели нужно предусматривать дополнительные места фиксации на стропильной системе. Делать это на стадии ее строительства намного целесообразнее, чем уже после фиксации кровельных материалов. Хотя современные технологии позволяют использовать оба варианта монтажа доборных и специальных элементов крыши.

На этом подготовительный этап закончен. Если все стройматериалы подготовлены, выбран тип крыши, кровельные покрытия, рассчитана стропильная система, то можно приступать к непосредственному строительству крыши.

Строительство стропильной системы

Важно. Ошибки, допущенные во время строительства стропильной системы, исправить очень сложно. Большинство из них станут заметными уже во время эксплуатации здания, это крайне неприятно. Бывают ситуации, когда для исправления недостатков стропильной системы понадобится больше денег, чем для строительства новой крыши. И это еще в том случае, когда из-за протечек не придется ремонтировать внутренние помещения.

Для примера мы рассмотрим пошаговую инструкцию одной из наиболее сложной крыши – четырехскатной. Понимая технологию строительства этой стропильной системы, не составит труда понять технологию и собирать самостоятельно более простые односкатные или двускатные.

Шаг 1. Возьмите две длинные доски, с их помощью легче определиться с длиной стропильных ног, углом наклона скатов и высотой крыши. Доски временно зафиксируйте к вертикальной опоре на стене дома. Поднимайте или опускайте их до тех пор, пока не найдете приемлемое положение. Если размеры дома позволяют, то лучше делать конструкцию стропильной системы такой, чтобы длина ног не превышала 6 м. Такие пиломатериалы можно купить, не будет необходимости наращивать. Наращивание не только отнимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.

Шаг 2. Залейте армирующий пояс. Он не только увеличивает высоту чердачного пространства, но и дает возможность удлинять свес стропильных ног и дополнительно защищать фасадные стены от атмосферных осадков. Ширина пояса должны равняться не менее 30 см, высота в зависимости от размеров дома.

Как заливать армирующий пояс?

Важно. Перепад по высоте по углам армирующего пояса не должен превышать ± 2 см. Для проверки надо натянуть веревку, с ее помощью намного легче выравнивать поверхность бетона.

Дайте минимум три дня для застывания бетона. Помните, что 50% прочности он наберет лишь через две недели, только тогда конструкцию можно полностью нагружать. Если погода очень теплая и ветреная, то бетонный пояс следует минимум два раза в сутки обильно поливать водой. Бетон набирает прочность не во время высыхания, а во время благоприятного протекания химических реакций, для этого постоянно требуется влага.

Строительство стропильной системы условно состоит из четырех этапов: установки мауэрлата, монтажа подконькового бруса, установки стропил (вальмовых и диагональных) и обустройства обрешетки.

Установка мауэрлата

Работы начинаются после того, как бетон армирующего пояса набрал достаточную прочность и опалубка разобрана. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, служит для упора стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.

Шаг 1. Положите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Сделать это проще без рулетки. Переверните его узкой стороной вниз и положите на пояс, карандашом отметьте положение анкеров. Затем перенесите метки на широкую сторону бруса, в этих местах надо высверливать отверстия.

Практический совет. Если есть сомнения в точности снятия замеров, то высверливайте отверстия под анкеры диаметром на 2–3 мм больше диаметра шпилек. Это не окажет негативного воздействия на прочность крепления мауэрлата, зато намного облегчит его установку на место.

Шаг 2. Высверлите отверстия, максимально вертикально держите сверло, не допускайте перекосов. Работы должен выполнять опытный плотник. Новичок может испортить брус, придется все отверстия смещать за счет уменьшения его длины.

Практический совет. Если есть сомнения в прочности бетона армирующего пояса, то гайки с большим усилием не затягивайте. Их можно подтянуть потом во время строительства стропильной системы.

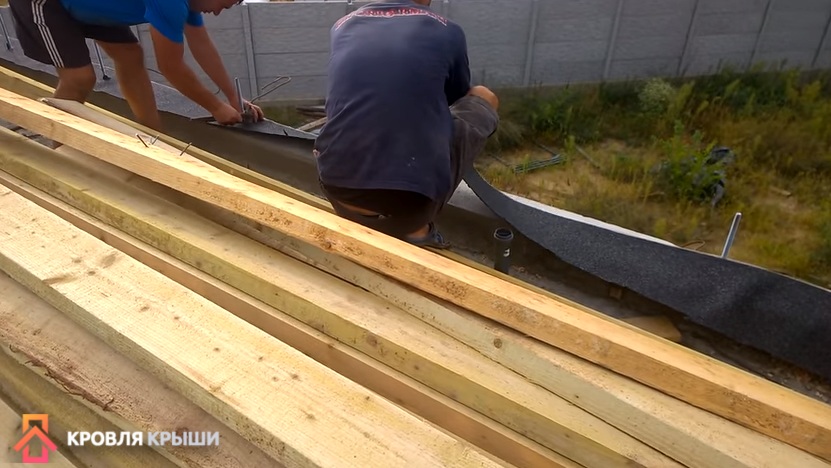

Шаг 3. Подготовьте полоски гидроизоляции под мауэрлат, лучше покупать обыкновенный дешевый рубероид. Полоска отрезается от рулона, не надо его раскатывать. Материал отлично режется болгаркой с диском по металлу.

Шаг 4. Расстелите полосы гидроизоляции на армирующем поясе. Делать отверстия намного проще молотком. Положите рубероид на анкеры и молотком аккуратно пробейте в гидроизоляции отверстия под шпильки. Только делать это надо внимательно, сильно ударять нельзя. В противном случае есть риски повредить верхние витки резьбы, во время закручивания гаек возникнут проблемы. Если боитесь, то перед укладыванием рубероида на все шпильки накрутите гайки, после выкручивания они автоматически выровняют поврежденные витки.

Шаг 5. Установите брус на анкеры и затяните гайками. Обязательно под них подкладывайте шайбы большого диаметра. Если мауэрлат туго входит на шпильки, то придется забивать кувалдой. Такая ситуация свидетельствует о недостаточной квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в ней намного больше смолы, соответственно, она дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных пород древесины? По нескольким признакам. Первый – дерево пахнет смолой и скипидаром. Второй – сосна имеет яркий желтый оттенок, большие и живые сучки. Третий – наличие черных пятен на пиломатериалах из сосны свидетельствует о большом содержании смолы, она приобретает такой цвет после окисления на воздухе. Ель белее, легче по весу, сучков мало и имеет неприятный запах кошачьих фекалий.

По углам и по длине брусья соединяются в полдерева, желательно эти места фиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

Установка подконькового бруса

Для горизонтальной опоры, вертикальных стоек и верхнего конькового прогона можно использовать брус 50×150 мм. Нижний элемент надо закрепить анкерами, между бетонной плитой перекрытия и деревом положить гидроизоляцию. Все крепления делаются гвоздями, вбивать их следует наискосок. Если есть желание, то можно пользоваться металлическими уголками. Для расчета размеров подконькового бруса нужно от длины дома отнять его ширину, полученное значение – длина элемента. Расчет нужен для того, чтобы все четыре свеса были одинаковыми.

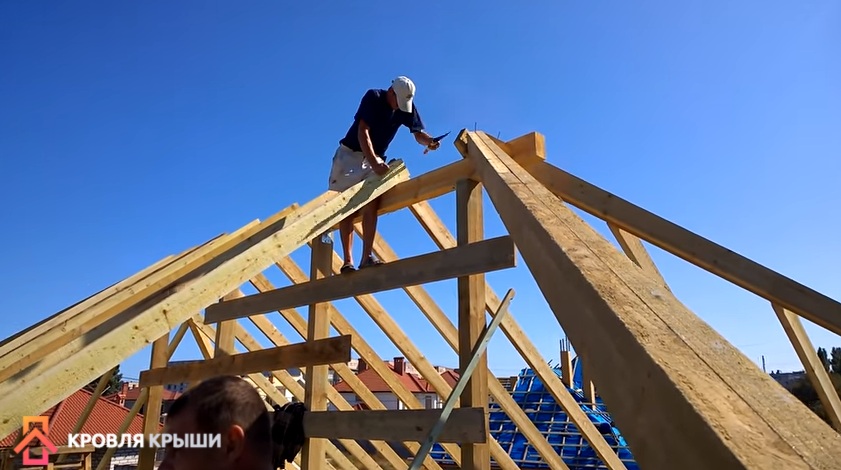

Монтаж стропил

Это наиболее сложный этап строительства стропильной системы. Система будет безраспорной, на стропильных ногах делаются специальные запилы для упора о мауэрлат. В таком положении они не раздвигают стены, а прижимают их, эта стропильная система устойчивее наслонной.

Шаг 1. Установите диагональные стропила. Для их изготовления применяется доска 50×150 мм, если длины не хватает, то материалы следует сращивать. Во время сращивания надо точно соблюдать существующие рекомендации, при этом в местах стыка обязательно необходимо в дальнейшем установить подпорку, это следует иметь в виду во время выбора места наращивания. Следите, чтобы все четыре элемента располагались под одинаковым углом. Если величина свеса немного отличается – не проблема, параметр легко подогнать под требуемое значение кобылками.

Практический совет. Для увеличения прочности диагональных стропил рекомендуется сбить два бруса, в результате толщина увеличится до 100 мм. Сбивать надо со сдвигом, за счет этого одновременно наращивается длина элемента.

Шаг 2. Приступайте к установке обыкновенных стропил. В местах упора с мауэрлатом надо запилить площадку, верхний конец фиксируется к коньковому прогону.

Все соединения забивайте на три гвоздя под углом. Два гвоздя вбиваются по сторонам и один в ребро бруса.

Важно. Если крыша будет утепленной, то шаг стропил 60 см, именно такую ширину имеет большинство утеплителей. Но размеры снимать следует не по боковым плоскостям пиломатериалов, а по оси симметрии.

Для повышения устойчивости дополнительно закрепите стропила металлическими уголками. Необязательно вкручивать саморезы, намного удобнее пользоваться гвоздями, устойчивость конструкции от этого не понижается. Дело в том, что они работают на срез, а не на выдергивание.

Выставлять стропила надо под веревку. Вначале монтируются две крайние ноги, внимательно проверяется их положение. Все в пределах нормы – натяните между ними веревку и уже под нее выполняйте монтаж всех оставшихся элементов.

Шаг 3. Подровняйте вылет стропильных ног под карниз. Отмечать следует отбивочной строительной веревкой, отрезать легче бензиновой пилой.

Практический совет. Если для покрытия крыши применяется штучная черепица, то придется усиливать стропильную конструкцию. Сделать это несложно, нужно всего лишь установить дополнительные прогоны и упереть на них ноги.

Установка обрешетки

Как мы уже выше упоминали, вид обрешетки зависит от типа кровельного покрытия. Но во всех случаях материалы для обрешетки рекомендуется обработать антисептиками. Дело в том, что они работают в сложных для естественной вентиляции условиях, дополнительная защита от гниения очень важна. Строительные нормы и правила требуют, чтобы все деревянные элементы пропитывались огнезащитой, сейчас есть препараты двойного действия, защищающие и от огня, и от гниения. Требования надо выполнять. Но на практике с одинаковым успехом горят как защищенные, так и незащищенные дома.

Видео — Монтаж обрешетки под металлочерепицу

Монтаж кровли

Технология зависит от выбранных материалов. Для всех случаев есть универсальный совет – дом накрыть нужно как можно быстрее. Если будет монтироваться утепление, то это надо делать изнутри строения, таким образом исключаются риски намокания минеральной ваты. Мокрая вата – проблема для кровельщиков. Ее придется вынимать для просушки, во время демонтажа большое количество приходит в негодность, значительно увеличивается общее время строительства крыши дома.

Цены на минвату

Видео — Монтаж кровли из металлочерепицы своими руками

Видео — Ошибки монтажа металлочерепицы

Установка водосточной системы

Видео — Монтаж водостоков

Все больше людей стремятся воплотить в жизнь сокровенную мечту – выбраться из многоэтажной городской застройки в собственный дом. Приобретенный загородный участок быстро превращается в строительную площадку. И, в соответствии с природным менталитетом большинства российских мужчин, работы по возведению нового жилища очень часто проводятся собственными силами. Причем , многие из самодеятельных мастеров вовсе не обладают большим опытом в этой сфере, учатся буквально на ходу, ищут полезную и достоверную информацию в доступных источниках, в том числе – на страницах интернет-ресурсов , посвящённых строительству. Надеемся, что наш портал окажет им серьезную помощь в этом вопросе.

Итак, после того как на надёжном фундаменте подняты стены дома, необходимо, не затягивая с этим, переходить к созданию крыши и настилу кровельного покрытия. Вариантов здесь может быть множество. И одним из наиболее часто применяемым является двускатная конструкция крыши. Она не столь сложна в расчетах и монтаже, как некоторые другие, то есть с ней должен справиться даже начинающий строитель. Поэтому тема настоящей публикации - строительство крыши частного дома своими руками на примере двускатной стропильной системы с

Следует сразу оговориться, что в статье не дается готового «рецепта». Целью ставится продемонстрировать принципы проведения расчета двускатной крыши и последовательность ее возведения. А обладающий соответствующей сметкой мастер должен уже привести полученные рекомендации к своим, конкретным условиям строительства.

Общие сведения о конструкции двускатных крыш

Базовый принцип конструкции двускатной крыши, наверное, понятен уже исходя из ее названия. Кровля такой крыши образует две плоскости, сходящихся по линии конька, и опирающиеся на длинные стены дома (по карнизным линиям). С торцевых сторон крыша ограничивается вертикальными фронтонными стенками. Как правило, и по линии карнизов, и по фронтону кровельное покрытие несколько выпускают наружу, за пределы здания в плане, чтобы образовывались свесы, предохраняющие стены от прямого попадания атмосферных осадков.

Чаще всего скаты имеют симметричную форму. Прибегают иногда и к асимметрии, когда скаты расположены под разным углом к горизонту и, соответственно, отличаются и своей длиной. Но это - отдельные случаи , и в рамках настоящей публикации рассматриваться не будут.

Высота крыши в коньке, то есть и крутизна скатов могут сбыть разными – все зависит от планируемого использования чердачного помещения, архитектурной задумки хозяев, разновидности применяемого кровельного покрытия.

Двускатные крыши доказали свою высокую надежность . А относительная простота конструкции и делает их столь популярными среди частных застройщиков.

Внешнее сходство двускатных крыш вовсе не означает единообразие конструкции их стропильных систем. Вот как раз в этом вопросе могут быть существенные различия, зависящие как от размеров здания, так и от его конструктивных особенностей.

По принципу строения стропильные системы двускатных крыш можно разделить на две группы:

• Если стропильные опираются на внешние стены здания и соединяются между собой в коньковом узле, то такая система называется висячей.

Для придания дополнительной жесткости такой конструкции стропильные ноги каждой пары усиливаются горизонтальными затяжками (схватками). Могут применяться и вертикальные стойки с опорой на балки перекрытия, или диагонально установленные подкосы.

• В том случае, когда конструкция дома предполагает наличие капитальной стены внутри здания, часто применяют наслонную стропильную систему. Название говорит само за себя – ноги «наслоняются» на стойки, которые, в свою очередь , опираются на лежень, проложенный по верхнему торцу капитальной внутренней стены. Причем , эта стена может располагаться как по центру, так и со смещением от него. а для крупных строений в качестве опор могут применяться и две внутренних стены. Несколько примеров наслонных систем показаны на иллюстрации ниже.

• Впрочем, нередко используется и своеобразный «гибрид» обеих систем. Стропила в этих случаях, даже без наличия внутренней перегородки, также получают опору на центральную стойку в коньковом узле, которая, в свою очередь , опирается на мощные балки перекрытия или на горизонтальные затяжки между стропильными ногами.

В любой из систем, особенно в тех случаях, когда стропильные ноги имеют значительную длину, применяются дополнительные элементы усиления. Это необходимо для исключения вероятности прогиба бруса или даже его перелома под действием нагрузок. А нагрузки здесь будут испытываться немалые. Прежде всего, это статическая, обусловленная весом самой стропильной системы, обрешетки , кровельного покрытия и его утепления, если оно предусматривается проектом. Плюс к этому – большие переменные нагрузки, среди которых на первое место выходят ветровая и снеговая. Поэтому стремятся для стропильных ног предусмотреть необходимое количество точек опоры, чтобы не допустить возможной деформации.

Некоторые их элементов усиления показаны на схемах конструкции стропильной системы:

На иллюстрации выше показан пример наслонной стропильной системы:

1 - Мауэрлат. Обычно это брус, жестко закрепленный на верхнем торце внешних стен здания. Он служит опорой и основанием для закрепления нижней части стропильных ног.

2 - Лежень. Брус, закреплённый на внутренней перегородке строения.

3 - Стойка (другое название – бабка). Вертикальная опора, идущая от лежня к коньковому прогону.

4 - Коньковый прогон. Брус или доска, связывающая центральные стойки и служащая основанием для закрепления верхних концов стропильных ног.

5 - Стропильные ноги.

6 – Подкосы. Это дополнительные элементы усиления, посредством которых можно уменьшить свободный пролет стропильной ноги, то есть создать для нее дополнительные точки опоры.

7 - Обрешетка , которая должна соответствовать выбранному кровельному покрытию.

Цены на крепления для стропил

крепления для стропил

В системах висячего типа усиление производится установкой горизонтальных затяжек (поз.7), которые жёстко связывают противоположные стропильные ноги, и тем самым снижают распирающую нагрузку, действующую на стены здания. Таких затяжек может быть и несколько. Например, одна устанавливается в нижней части, ближе к уровню мауэрлата или даже практически вровень с ним. А вторая – ближе к коньковому узлу (е е часто еще называют ригелем).

При большой длине стропил бывает необходимо применить еще и вертикальные стойки (поз. 3) или диагональные подкосы (поз. 6), а нередко – оба этих элемента в комплексе. Опорой для них могут служить балки перекрытия (поз. 9), как показано на иллюстрации.

Следует правильно понимать, что показанные схемы – это вовсе не догма. Бывают и иные конструкции стропильных систем. Например, нередко применяется крепление нижней части стропильных ног не к мауэрлату, а к вынесенным за границы стен дома балкам перекрытия. Таким образом, сразу задается необходимый

В крышах больших по площади домов могут применяться и более сложные схемы. Например, стропила связываются дополнительными продольными прогонами, которые, в свою очередь, опираются на вертикальные стойки или на подкосы. Но браться за создание таких сложных систем, не имея хорошо наработанного опыта в этой сфере – вряд ли разумно. Поэтому ограничимся рассмотрением строительства довольно простых по конструкции двускатных крыш.

Проведение расчетов параметров двускатной крыши

Возведение стропильной системы и обустройство на ее основе кровли всегда должно начинаться с проведения необходимых расчетов . Какие же задачи при этом ставятся?

• В первую очередь, необходимо разобраться с соотношением «высота конька - крутизна скатов крыши».
• После этого появится возможность точно вычислить длину стропильных ног, как «чистую», так и полную, то есть с учетом планируемых карнизных свесов.
• Длина стропил и предполагаемый шаг из установки дадут возможность определить сечение материала, подходящего для их изготовления, с учетом предполагаемых нагрузок на крышу. Или, наоборот, исходя из имеющегося материала выбрать оптимальный шаг и расставить дополнительные точки опоры - установкой элементов усиления, о которых говорилось выше.

Перечисленные параметры позволят максимально точно составить схему и чертеж стропильной системы, правильно расположить все ее элементы. По имеющейся схеме будет намного проще рассчитать, сколько и какого материала потребуется для проведения монтажа.

• Потребуется узнать общую площадь скатов кровли. Это необходимо для приобретения кровельного материала, гидро — и пароизоляционных мембран, утеплителя, если планируется термоизоляция крыши. Кроме того, параметр площади важен и для определения количества материала для обустройства обрешетки под выбранное кровельное покрытие.

Чтобы в ходе изложения порядка проведения расчетов было понятнее, основные величины схематично показаны на иллюстрации ниже:

Д - ширина дома (размер фронтонной его стены);

Вк - высота крыши в коньке над плоскостью мауэрлата или балок перекрытия, в зависимости от того, к чему будут крепиться нижние концы стропильных ног;

а - угол крутизны скатов крыши;

С - рабочая длина стропильной ноги, от конька до мауэрлата;

ΔС - удлинение стропильной ноги для формирования планируемого карнизного свеса;

Ш - шаг установки стропильных ног.

Начнем рассмотрение перечисленных выше вопросов по порядку.

Соотношение крутизны скатов и высоты конька крыши

Эти две величины – тесно взаимосвязаны. И к их расчету можно подходить с различных сторон, принимая за исходные те или иные критерии.

• Например, хозяева видят свой дом с высокой крышей, чем-то отдаленно напоминающей готический стиль архитектуры. Понятно, что при таком подходе резко возрастает высота кровли в коньке и, соответственно, и крутизна скатов. Правда, при этом следует не забывать, что такие крыши испытывают максимальные ветровые нагрузки, за счет своей выраженной «парусности». А вот снег на таких скатах задерживаться практически не будет. Так что стоит изначально учесть эти два фактора. Возможно, для закрытой от ветров местности, но с преобладанием снежных зим, такой вариант станет вообще наиболее приемлемым.

Выражено крутые скаты и высокий конек – снег на такой крыше вообще не задерживается, но зато воздействие ветра становится максимальным

Но не забываем и про то, что чем длиннее стропильные ноги, тем сложнее в обустройстве будет сама система, которая потребует немало усиливающих деталей.

• Другим соображением сделать крышу повыше очень часто становится желание иметь функциональное чердачное помещение, вплоть до оборудования в нем полноценной жилой комнаты.

Для мансардного помещения, безусловно, предпочтительнее ломаная стропильная система. Но если все же планируется двускатная, то немало пространства съедают угловые зоны по линии соединения стропил мауэрлатом. Приходится увеличивать крутизну скатов (см. выше).

Правда, и здесь может быть приемлемое решение. Например, мауэрлат расположен не на уровне перекрытия, как в «классическом» варианте, а на боковых стенах, которые намеренно подняты над перекрытием на определенную высоту. Тогда и при большой крутизне скатов, и без особого усложнения конструкции системы, магнон добиться весьма просторных помещений мансарды.

Цены на металлочерепицу

металлочерепица

Кстати, именно такой вариант и будет рассматриваться ниже, когда рассказ пойдет уже о проведении монтажа стропильной системы.

• Бывает, что владельцы будущего дома, наоборот, принимают решение о минимальных углах крутизны кровли. Это может быть вызвано сооружениями экономии материалов, отсутствием необходимости полезной площади на чердаке, особенностями местных условий – например, очень ветреной, но не особо снежной местностью.

Правда, при таком подходе нельзя забывать, что у любого кровельного покрытия есть определённые нижние границы крутизны скатов. Например, если планируется укладка штучной черепицы, то необходимо обеспечить угол крутизны не менее 20, а для некоторых моделей – даже 30 градусов. Так что если в планах уже есть то или иное кровельное покрытие, следует соотнести его характеристики с высотой и крутизной крыши.

Итак, как проводится расчет . В качестве неизменной величины – константы у нас выступает ширина дома по фронтонной стене (Д ). Используя известную тригонометрическую формулу, несложно отыскать высоту (Вк ), отталкиваясь от планируемой крутизны скатов (угол а ).

Вс = 0,5 ×Д × tg a

Понятно, что для расчета симметричной двускатной крыши берётся половина ширины здания, то есть 0,5 ×Д.

Еще один нюанс. При расчётах по данному соотношению за высоту принимается разница высот точки конька и плоскости мауэрлата. То есть далеко не всегда подразумевается превышение над чердачным перекрытием - это следует иметь в виду.

Упомянутая формула заложена в предлагаемый калькулятор.

Калькулятор соотношения крутизны скатов двускатной крыши и высоты ее конька

Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту конька Вк»

Планируемый угол уклона кровли а, (градусов)

Совсем несложно выполнить с этим калькулятором и обратные вычисления. Например, хозяева заинтересованы, чтобы высота конька имела конкретную величину. Значит, меняя последовательно на слайдере значение угла а , буквально за несколько секунд можно определить, при какой крутизне будет выполнено это условие.

Какой получится длина стропильных ног?

Имея на руках результаты предыдущего расчета , совсем несложно определить, какова будет «чистая» длина каждой из стропильных ног. Под понятием «чистая» длина в данном контексте подразумевается расстояние от точки конька до мауэрлата.

Здесь нам на помощь придет теорема Пифагора, точно описывающая взаимосвязь между сторонами прямоугольного треугольника. Два катета нам известны – это половина ширины дома (0,5×Д ) и высота в коньке (Вк ). Остается найти гипотенузу С , которая как раз и является длиной стропильной ноги.

С = √ (Вк² + (0,5×Д) ²)

Считаем вручную или же используем онлайн-калькулятор, что будет намного быстрее и точнее

Калькулятор расчета «чистой» длины стропильной ноги двускатной крыши

Введите запрашиваемые значения и нажмите кнопку "Рассчитать длину стропильной ноги"

Высота конька над плоскостью мауэрлата Вк, метров

Ширина дома по фронтонной стене Д, метров

Это – еще не всё.

Выше уже упоминалось, что для формирования карнизного свеса кровли нередко стропила делают несколько длиннее. Как учесть и эту «добавку» к «чистой» длине стропильной ноги?

Опять на помощь приходит тригонометрия. Все получается совсем несложно:

ΔС = К / cos а

Такой же подход практикуется, если карнизный свес будет формироваться за счет наращивания стропил кобылками.

Рабочая длина кобылки рассчитывается точно так же. Имеется в виду выпуск кобылки наружу, без участка ее соединения со стропильной ногой.

Чтобы не заставлять читателя искать значения тригонометрических функций, ниже размещен калькулятор:

Калькулятор расчета удлинения стропильной ноги для создания карнизного свеса кровли

Укажите запрашиваемые данные и нажмите кнопку "Рассчитать удлинение стропила (рабочую длину кобылки)"

Планируемая ширина карнизного свеса К, метров

Величина крутизны ската а, градусов

Теперь осталось только просуммировать «чистую» длину стропильной ноги и ее удлинение на свес - это несложно выполнить даже в уме.

Полученное значение станет ориентиром при приобретении необходимого пиломатериала и раскрое заготовок. Понятно, что при монтаже стропила не режут сразу в точный размер – проще после установки произвести подрезку выступающих на свесах концов на необходимую длину. Поэтому или доску обычно берут длиннее примерно на 200÷300 мм.

Кстати, не исключается и тот вариант, что получившаяся суммарная длина стропил будет превышать стандартные размеры пиломатериалов, которые можно приобрести на местной базе. Значит, придётся наращивать стропила – к этому необходимо быть также готовым заранее.

Расчет выпадающих на крышу нагрузок, выбор оптимального сечения и расстановки стропил

Этот этап предварительных расчетов можно считать наиболее важным и сложным. Необходимо определить, с какими нагрузками предстоит справляться конструкции крыши. Это позволит, в свою очередь, правильно выбрать сечение пиломатериала для стропильных ног, найти оптимальный шаг их установки, выяснить, нужны ли будут элементы усиления, чтобы уменьшить свободные пролёты стропил установкой дополнительных точек опоры.

Суммарная нагрузка на стропильную систему, как уже говорилось выше, складывается из нескольких величин. Разберемся с ними поочередно .

• Статические весовые нагрузки - это масса самой стропильной системы, настеленного кровельного покрытия с соответствующей ему обрешёткой, а если кровля утеплена, то еще и вес термоизоляционного материала. Для различных кровель характерны свои среднестатистические показатели этой нагрузки, выраженные в килограммах на квадратный метр. Понятно, что удельная масса, например, крыши, крытой ондулином , не идет ни в какое сравнение с кровлей их натуральной керамической черепицы.

Такие показатели несложно найти в интернете. Но ниже будет предложен онлайн-калькулятор, в котором уже учтены все эти средние значения. Кроме того, в этот показатель уже включен определенный запас прочности. Такой запас необходим, например, для перемещения по крыше человека, выполняющего те или иные ремонтные работы или производящего очистку скатов

• А вот статическое давление снежных наносов как раз и составляет следующий фактор внешнего воздействия на конструкцию крыши. И игнорировать его – никак нельзя. Во многих областях нашей страны, в силу их климатических особенностей, этот критерий оценки прочности становится чуть ли не определяющим.

Цены на снегозадержатели

снегозадержатели

— Климатические особенности региона. В результате длительных многолетних метеорологических наблюдений специалистами выработано зонирование территории страны по среднестатистическому уровню выпадающих зимних осадков. И, соответственно, по оказываемой снежными массами нагрузке на строительные конструкции. Карта такого зонирования приведена ниже:

Количественные показатели нагрузки для зон на карте не приводятся. Но они зато уже внесены в программу расчета калькулятора – достаточно будет всего лишь указать номер зоны для своего региона проживания.

— Второй фактор, напрямую влияющий на уровень снеговой нагрузки – это крутизна скатов кровли. Во-первых, с ростом угла изменяется и вектор приложения силы. А во-вторых, на крутых скатах снег меньше задерживается, и при углах крутизны от 60 градусов и выше снежных наносов на кровле не бывает в принципе.

• С ветровым воздействием будет несколько сложнее, так как здесь принимается в расчет больше исходных критериев. Но тоже разобраться можно. Алгоритм расчета применяется несколько упрощенный , но дающий результат с достаточным уровнем точности.

Прежде всего, по аналогии со снеговой нагрузкой, по специальной карте-схеме необходимо определить свою зону по уровню ветрового давления. Карта представлена ниже:

Среднестатистические показатели ветрового давления для каждой из зон занесены в программу расчета калькулятора.

Но это – еще не все. Уровень ветрового воздействия на конкретную крышу зависит от еще целого ряда критериев:

— Опять принимается в расчет крутизна скатов. Это легко объяснимо – изменяется и момент приложения силы, и площадь ветрового воздействия, так как при крутых скатах их парусность возрастает, а при слишком пологих не исключается действие противонаправленной , подъемной силы.

— Важна общая высота дома в уровне конька – чем она больше, тем значительнее будут ветровые нагрузки.

— Любое здание характеризуется наличием вокруг него естественных или искусственных преград для ветра. Так, практикуется подразделение подобных условий расположения здания на три зоны. Их оценочные критерии внесены в соответствующее поле калькулятора, и выбрать нужный вариант будет несложно.

Но при выборе этого параметра необходимо принимать во внимание еще один нюанс. Считается, что такие естественные или искусственные преграды действительно оказывают влияние на уровень ветрового давления лишь в том случае, если они расположены на удалении, не превышающем тридцатикратной высоты дома. Например, для здания высотой 6 метров лесной массив, расположенный, скажем, в 150 метрах от него, да, будет являться естественной преградой для ветра. Но если опушка отстоит от дома более, чем на 180 метров – местность уже считается открытой для всех ветров.

Все статические и динамические нагрузки суммируются, и итоговое значение становится определяющим для подбора материала для стропильных ног. Однако, если оперировать параметром удельного давления на площадь – это будет не совсем удобно. Лучше привести это значение к распределенной нагрузке именно на стропильные ноги.

Поясним: чем меньше шаг установки стропильных пар, тем меньшая распределенная нагрузка выпадает на каждый погонный метр самого стропила. И вот по этой распределенной нагрузке и будет происходить выбор оптимального сечения бруса или доски, идущих на изготовление стропил.

Все перечисленные выше факторы, влияющие на уровень выпадающей на стропила нагрузки, внесены в программу расчета калькулятора. То есть пользователю достаточно указать в соответствующих полях запрашиваемые значения, и получить готовый результат именно распределённой нагрузки, то есть на погонный метр стропильного бруса (доски). Изменяя значение шага установки стропильных пар , можно пронаблюдать, как будет изменяться результат, и выбрать оптимальную расстановку. А полученное итоговое значение потребуется нам чуть ниже.

Калькулятор для вычисления распределенной нагрузки на стропильные ноги

Зелеными линиями.

Допустим, после вычислений с помощью предложенного калькулятора распределенная суммарная нагрузка получилась 70 кг/пог . метр. Ближайшее значение в таблице - 75 (естественно, округление проводится в большую сторону, чтобы обеспечивался запас). В этом столбике отыскиваем показатель свободного пролета стропильных ног, то есть максимальное расстояние между точками опоры. Пусть оно будет в нашем случае 5 метров. Значит, из левой стороны таблицы можно выписать все значения сечений бруса или доски, которые гарантированно выдержат такую нагрузку без риска деформации или излома. Кстати, показаны значения и для диаметра бревна, если стропила будут готовиться из кругляка.

Понятно, что здесь есть простор для выбора оптимального варианта. Кроме уже упомянутого выше изменения шага стропильных ног, которое, как мы помним, ведет к изменению распределённой нагрузки, можно попробовать, пока еще на схеме, дополнительно разместить элементы усиления системы, стойки или подкосы, чтобы уменьшить свободный пролет . Это также дает возможность применить пиломатериал меньшего сечения.

Цены на керамическую черепицу

керамическая черепица

Вычисление площади двускатной крыши

На этом вопросе, наверное, подробно останавливаться не станем. Проще задачу, чем определить суммарную площадь двух симметричных прямоугольников, сложно себе представить.

Единственный нюанс. При расчет площади ската не забываем, что длина ската от конька до карниза идет с учетом карнизного свеса. А протяженность вдоль карнизной линии – с учетом фронтонных свесов с обеих сторон дома. А остальное – все просто , обычное перемножение этих дух величин между собой.

Сколько материала потребуется на обрешетку для кровельного покрытия?

С размерами, количеством и местом расстановки стропильных ног и элементов усиления системы разобрались. Нанесли на схему-чертеж , и подсчитать нужное количество материалов уже труда не составит. Но большое количество доски или бруса потребуется еще и для обрешетки под кровельное покрытие. Как же подсчитать?

Этот вопрос прежде всего зависит от типа планируемого к настилу кровельного покрытия. Во-вторых , во многих случаях, особенно при использовании листовых кровельных материалов, имеет значение и крутизна скатов. Но так как в качестве примера в настоящей статье будет показан настил металлочерепицы, то и расчет обрешетки будет сделан именно для нее .

Это как раз то покрытие, для которого нет никакого смысла делать сплошной настил, а шаг установки направляющих обрешетки никак не будет зависеть от угла ската кровли. Важно лишь то, чтобы каждый из продольных (по направлению вдоль линии карниза) рядов «черепичных» модулей опирался своей смотрящей вниз «ступенькой» на перекладину обрешётки, где и производится крепление с помощью кровельных саморезов.

Таким образом, шаг расстановки направляющих обрешетки зависит только лишь от модели самой металлочерепицы, то есть от длины ее модулей.

Кроме того, рекомендуется усилить обрешётку дополнительной доской на стартовом и финишном участках (вдоль линий карнизов и конька), а также , в обязательно порядке, вдоль ендов с обеих их сторон, если они присутствуют в конструкции кровли.

Для обрешетки применяются доски толщиной 25 мм , если шаг установки стропильных пар не превышает 600 мм. При большем расстоянии между соседними стропилами, но не превышающим 800 мм, надежнее будет использовать доску толщиной 32 мм. Если шаг еще больше, то следует отдать предпочтение брусу толщиной 50 мм, так как на столь значительных расстояниях нельзя допустить прогиба направляющих под внешней весовой и динамической нагрузкой.

Расположенный ниже калькулятор позволит быстро и точно определить количество пиломатериала для обрешетки . Причем , результат будет показан в объемном выражении, в общей погонной длине выбранной доски или бруса, и в количестве стандартных 6-метровых досок (брусков).

Ни для кого не секрет, что крыша - это основной конструктивный элемент любого дома, без которого он не сможет выполнять свое предназначение. Крыша является не только надежной защитой от атмосферных осадков и разных природных явлений, но также представляет собой неотъемлемую часть декора дома, которая подчеркивает индивидуальность и неповторимость самого строения.

В наше время разнообразие форм и видов кровли просто поражает. Порой кажется, что такую замысловатую форму крыши просто невозможно воспроизвести. Но в тоже время нет ничего не возможного. Только в первую очередь перед началом работ по сооружению крыши надо тщательно просчитать возможные нагрузки на несущие элементы крыши и необходимое количество строительных и расходных материалов.

Разновидности видов и форм кровли

Так как крыши бывают с разными углами наклона кровли, то в зависимости от этого они делятся на плоские и скатные. Угол наклона крыши непосредственно влияет на ее конструкцию и технологию строительства.

Плоские крыши - это те крыши, угол наклона которых составляет 2,5-3 градуса. В большинстве случаев такие крыши не пользуются популярностью при возведении частных построек. Это обусловлено в первую очередь тем, что практичность таких крыш спорная. В период сильных заливных дождей в углах крыши собирается вода, которая, естественно, неблагоприятно влияет на само покрытие, а зимой приходится чистить крышу от снега. Не все готовы прилагать дополнительные усилия в обслуживании крыши после ее возведения. Хотя в некоторых случаях строительство плоских крыш оправданно. Во-первых, количество строительных материалов, которые понадобятся для ее возведения, существенно меньше, что и позволит сэкономить денежные средства. Во-вторых, поверхность крыши можно использовать как дополнительное пространство для отдыха и встречи гостей, при желании на ней можно разбить небольшой сад.

Скатные крыши отличаются от плоских уже значительным углом наклона - не менее 10 градусов. Как уже стало понятно, основное преимущество таких крыш обусловлено хорошим отводом атмосферных осадков с поверхности, что позволяет продлить ее срок службы. Это и послужило причиной того, что скатные крыши наиболее распространены и преобладают в частном строительстве домов.

В свою очередь, скатные крыши принято классифицировать так:

1. Односкатная.
2. Двухскатная пологая или крутая.
3. Мансардная (ломаная) с двумя скатами.
4. Вальмовая.
5. Шатровая.
6. Полувальмовая с четырьмя скатами.

Строительство односкатных крыш, в отличие от многоскатных, как правило, применяется при возведении хозяйственных построек и дачных домиков. Основным критерием, который повлиял на такую распространенность односкатных крыш, является то, что их легко монтировать в виду небольшого угла наклона (5-6 градусов).

Зачастую при строительстве крыши ее конструкция позволяет устроить под ней чердак. Непосредственно для этого предназначена мансардная крыша, ломаная конструкция которой прекрасно подходит, чтобы использовать чердачное помещение.

Чердаки могут быть холодными или утепленными с помощью специального материала (теплоизоляции). В свою очередь, крыша, которая не имеет чердака, за основание несущих элементов использует верхние перекрытия стен сооружения. В зависимости от необходимости использовать крыши как дополнительные помещения они делятся на эксплуатируемые и неэксплуатируемые, а также в зависимости от наличия системы вентиляции на вентилируемые и невентилируемые.

Перед началом монтажа и предварительным расчетом необходимых материалов для крыши нужно определиться с ее геометрической формой, которую и должна отображать схема крыши. Многообразие геометрических форм и определяет разновидности крыш, указанные ранее.

Односкатная крыша представляет собой кровлю, которая сконструирована таким образом, что ее ферма (каркас, стропила) монтируется на несущие стены здания, имеющие разную высоту. Такой подход к позволяет удешевить всю конструкцию.

Двухскатная крыша - самый распространенный вид при постройке частных домов. Этот классический вид крыши иногда называют щипцовым. По конструктивным особенностям такие крыши отличаются от других видов углом наклона стропил, который может быть равномерным или неравномерным.

Шатровая крыша представляет собой специфический вид, который обуславливается квадратной конструкцией здания. Особенность такой кровли состоит в том, что при ее строительстве должна четко соблюдаться симметрия ее составных частей. Форма такой кровли является совокупностью треугольников, сходящихся в своих вершинах.

Вальмовая крыша является четырехскатной, два ската имеют форму трапеции, два других - форму треугольника.

Обобщенная конструкция крыши

Схема монтажа кровли.

Конструктивно кровля состоит из следующих элементов: планка карниза, стропила, конек, контробрешетка, материал для кровли (металочерепица, профнасти и т. д.), ветровая доска, заглушка и уплотнитель конька.

Основным несущим элементом крыши является стропильная система (ферма). Основа любой фермы имеет вид треугольника, что обеспечивает наиболее устойчивую и надежную конструкцию. Треугольная форма позволяет снизить общую стоимость крыши за счет оптимального расхода материалов. Такая треугольная конструкция представляет собой две стропильные ноги, верхние концы которых соединены с коньком. Основное предназначение стропильной системы крыши заключается в том, что ее конструкция позволяет передать усилия, создаваемые кровлей, на стены здания.

Чтобы уменьшить такое воздействие, у основания стропильных ног крепятся деревянные затяжки. Расположение затяжек выше основания позволяет обеспечить более мощную конструкцию. При увеличении пролета между стенами или когда отсутствует внутренние (средние) несущие стены, возникает необходимость использовать в дополнительные крепежные составляющие, такие как распорки и подкосы.

Стропила могут быть представлены наклонными и висячими группами.

Наклонные стропила, как правило, применяются для кровли домов, имеющих средние несущие стены. Основная опора стропил в таком случае приходится на наружные стены, а средняя их часть опирается на внутреннюю стену. В зависимости от расстояния между несущими стенами ставятся подкосы (5-6 м). Устройство кровель, предусматривающее наклонные стропила с подкосами, в основном применяется в домах с массивными стенами. Стены таких домов должны выдержать горизонтальную и вертикальную составляющие нагрузки, которая создается под весом кровли.

Висящие стропила находятся в одной плоскости и надежно связываются друг с другом. Места соединения висящих стропил должны быть надежны, так как горизонтальная нагрузка приходится на них самих. Хотя такие стропила используются гораздо реже, но основное их преимущество в том, что они могут использоваться в зданиях со слабыми стенами. Частный случай их применения - это крыши для каркасных сооружений. С помощью кровель, в основе которых находятся висящие стропила, появляется возможность перекрывать большие проемы по ширине - от 7,5 до 9 м.

Особенности самостоятельного изготовления стропильной системы

Чтобы не произошел прогиб стропильных ног, а такое возможно, если при расчетах необходимых материалов крыши были приготовлены стропила недостаточного сечения, ферма должна обязательно иметь дополнительные стойки, затяжки и подкосы.

При расчете устройства крыши учитывается возможность срыва ее при сильном ветре. Для предотвращения этого стропильные ноги необходимо крепить не только скобами, но и стальной проволокой (4-8 мм).

При изготовлении прогона для конька кровли лучше всего использовать бревна, в крайнем случае доски толщиной не менее 5 см.

Если схема будущей крыши представляет собой мансардный тип, то особенность такого заключается в отсутствии затяжек. В таком случае отсутствие затяжек будет компенсироваться перекрытием между этажами. Это перекрытие впоследствии станет основой пола мансарды.

В зависимости от выбранного кровельного материала, определяется плотность обрешетки. Основной материал, используемый для обрешетки, это тес, бревна или доски. Особенностью устройства обрешетки является то, что именно она в первую очередь принимает на себя нагрузку всего кровельного материала, а потом передает уже ее на стропила.

В зависимости от того, какая кровля выбрана, обрешетка может быть сплошной или разреженной. Специфика сплошной обрешетки состоит в том, что зазор между досками не должен превышать 1-2 мм. Как правило, она состоит из двух слоев. Первый слой представляет разреженный слой, а второй укладывается на него с соблюдением угла в 45 градусов относительно досок первого. Это обусловлено спецификой монтажа некоторых видов кровельных материалов.

Необходимо учесть тот факт, что на стыках и скатах стропильной системы кровли всегда делается сплошная обрешетка. Крепится обрешетка к стропилам гвоздями.

В случае разреженной обрешетки расстояние между досками выбирается в пределах 60-140 мм в зависимости от заснеженности района, где строится дом.

Основные конструктивные особенности всего устройства крыши должна содержать ранее составленная схема.

Обобщенный перечень материалов, необходимых для сооружения кровель

В первую очередь понадобятся материалы для устройства стропильной системы:

• стропила;
• подкосы;
• хомуты;
• балки;
• шипы;
• гнезда;
• мауэрлат;
• затяжки;
• бабка;
• однирные и двойные зубья;
• кобылки;
• гидроизоляция;
• гвозди;
• болты.

Для монтажа обрешетки понадобятся бруски хвойных пород дерева (50х50мм, 60х60мм).

Ну и, конечно, не обойтись без кровельного материала: металочерепицы, профнастила, ондулина и т. д.

Обобщенный перечень инструментов, необходимых для устройства крыши

Инструменты, необходимые для устройства стропильной системы:

• циркулярная пила;
• торцовка с протяжкой;
• болгарка с пильным диском;
• электрорубанок (или ручной);

Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.

А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.

В этой статье

Варианты схем кровельных конструкций для частного домостроения

При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.

Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.

Разновидности многоскатных кровельных конструкций

• Двускатные крыши. Наиболее распространенный тип конструкции, под который можно использовать любой кровельный материал. Такая крыша является достаточно простой в плане ее монтажа, но при этом надежной и долговечной.
• Вальмовые конструкции – крыши конвертом по схеме четырехскатной кровли, когда два ската выполнены в форме трапеции, другие два – в виде треугольника. Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.
• Полувальмовые кровли . Это подтип вальмовой конструкции, у которой длина боковых скатов по линии уклона меньше основных скатов. Большая часть таких конструкций приходится на регионы с неблагоприятными условиями климата.
• Шатровые крыши . Их конструкция состоит из четырех скатов треугольной формы, вершины которых соединяются в одной точке.
• Ломаные кровельные конструкции . Подобные крыши относятся к двускатным кровлям, состоят из четырех поверхностей, которые пересекаются между собой под тупым углом.
• Многощипцовые кровли . Такие крыши имеют достаточно сложную схему конструкции, которая чаще всего применяется для перекрытия домов элитного класса, обладающих сложной геометрической конфигурацией.

Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши. В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).

Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.

Конструкционные особенности чердачной крыши

При возведении кровель с чердачным помещением стоит учитывать следующие детали:

Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:

• материал перекрытия поверхности кровли;
• брус коньковый;
• несущая внутренняя стенка;
• ноги стропильные;
• стойки опорные;
• мауэрлат;
• подкосы;
• обрешетка;
• металлические крепежные детали.

Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.

Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.

Особенное внимание при обустройстве кровли уделяется огнестойкости используемого материала, который дополнительно обрабатывается специализированными негорючими составами.

При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.

При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

• Чтоб не допустить прогиба строительных ног в случае изготовления стропил недостаточного сечения при расчете потребного кровельного материала, ферма в обязательном порядке обустраивается добавочными опорными стойками, подкосами, затяжками.
• Когда осуществляется расчет кровли, обязательно нужно учитывать возможность срыва сильными порывами ветра кровельного материала. Чтобы этого не допустить, стропильные ноги должны закрепляться скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
• Для изготовления прогона кровельного конька рекомендуется использовать бревна (доски в самом крайнем случае, толщина которых должна составлять 5 см и более).
• Если схема крыши для мансардной конструкции, тогда затяжки не обустраиваются, они будут компенсироваться за счет перекрытия этажей, которое впоследствии будет выполнять функцию полового основания мансарды.
• От используемого кровельного покрытия будет зависеть плотность обрешетки, основным стройматериалом для которой являются бревна (доски) и тес. Основное предназначение обрешетки – это прием на себя нагрузки от всего покрытия кровли, последующая передача ее на систему стропил.
• Зависимо от типа обустраиваемой крыши обрешетка бывает разреженной, сплошной. Особенность обрешетки сплошного типа заключается в следующем: она выполняется из двух слоев, между досками допускается зазор не более 2 мм. При этом первый слой разреженный, второй относительно первого монтируется под углом 45º. Это обуславливается особенностью укладки некоторых типов материалов для крыши. При обустройстве обрешетки разреженного типа между досками может выдерживаться расстояние от 6 до 14 см (зависимо от заснеженности региона, в котором возводится дом).
• Также нужно запомнить, что сплошная обрешетка всегда выполняется на скатах крыши, стыках системы стропил.

Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.
