Коллекторная система отопления частного двухэтажного дома. Схема отопления двухэтажного дома с принудительной циркуляцией – различные варианты разводки. Варианты двухтрубных систем

Перед нами трехэтажный загородный дом. На первом этаже расположен гараж и подсобные помещения. На втором и третьем этажах будут находится жилые помещения. В качестве отопления будет выбрана двухтрубная система, в качестве отопительных приборов - радиаторы.
трехэтажный загородный дом
Однотрубную систему в данном доме монтировать нецелесообразно, так как площадь каждого этажа более 60 м2. А это значит, что если мы будем монтировать однотрубную систему, то всю энергию от теплоносителя будут получать первые радиаторы, каждые последующие будут получать чуть меньше. А так как этажи у нас большие, разница между первым и последним радиатором будет очень существенная. Чтобы этого избежать мы должны делать двухтрубную или коллекторную систему.

котельная
Котельная будет располагаться на первом этаже. Котел будет газовым с закрытой камерой сгорания и коаксиальным дымоходом.
Мощность котла будет 43 кВт. Эта мощность рассчитывается по следующей формуле (195 м2 х 170 Вт) + 30%. 30% - это запас необходимый для эффективной работы котла в сильные морозы или для быстрого разогрева холодного дома.

подключения котла к металлопластиковым трубам и установка фильтра
установка узла слива и залива теплоносителя
В нашем котле уже установлен насос, расширительный бак, группа безопасности и нам необходимо всего лишь поставить фильтр перед котлом и узел слива/залива теплоносителя в нижней точки системы.

монтаж двухтрубного отопления на первом этаже
разводка магистральных труб
Собираем и вешаем радиаторы, делаем разводку и подключаем магистральные трубы.

схема подключения радиатора в двухтрубной системе
Давайте рассмотрим подключение радиатора к двухтрубной системе.

замыкающий радиатор в двухтрубной системе
Последний радиатор замыкающий и к нему мы сразу подводим трубу 16 мм.
И так мы рассмотрели монтаж двухтрубной системы отопления для первого этажа. Этот этаж будет рассчитан для нежилых помещений, поэтому радиаторы буду работать не на всю мощность, а будут обеспечивать температуру около 15 С, которую мы зададим с помощью терморегуляторов установленные на радиаторах.


схема двухтрубного отопления второго этажа
Теперь давайте рассмотрим второй этаж.
Протягиваем стояк, монтируем радиаторы и подключаем магистральные трубы.

теплоизоляция металлопластиковых труб
Давайте обратим внимание на входную дверь. Чтобы проложить трубы нам необходимо их будет углубить в пол и хорошо теплоизолировать.

радиаторы подключаются также, как на первом этаже Рассмотрим стояки и их подключение. Радиаторы подключаются аналогично тому, что мы рассмотрели на первом этаже.
для подключения третьего этажа нам понадобятся переходники 32х26 Третий этаж будем подключать через переходники, там сразу пойдет 26 труба.

схема третьего этажа
Теперь давайте рассмотрим третий этаж. Радиаторы здесь установлены аналогично первому и второму этажу. Под каждым окном стоит радиатор, чтобы избежать запотевания окон в минусовую температуру.
Теперь кратко расскажем, как рассчитать мощность радиаторов для каждой комнаты. Для примера возьмем одно помещение. Расчет видеться по следующей формуле:
19.5 м2 (площадь помещения) х 170 Вт (необходимая мощность для отопления 1 м2 загородного дома) / 180 Вт (мощность одной секции алюминиевого радиатора) = 18 секций.
Но так как в нашем помещении 3 окна, мы 18 секций делим на 3 и получаем 3 радиатора по 6 секций. Вот по такой простой формуле видеться расчет мощности радиатора.

3D схема отопления двухтрубной системы из металлопластика
И так мы рассмотрели 3-х этажный дом с двухтрубной системой отопления.

Сейчас в проектах частных жилых построек закладывается схема отопления двухэтажного дома с принудительной циркуляцией, как более оптимальная и современная. Некоторые домовладельцы до сих пор предпочитают отопление с естественной циркуляцией, видя в нем свои плюсы. Чтобы выяснить преимущества каждой их схем отопления, рассмотрим различные варианты разводок труб в двухэтажном доме.

Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.

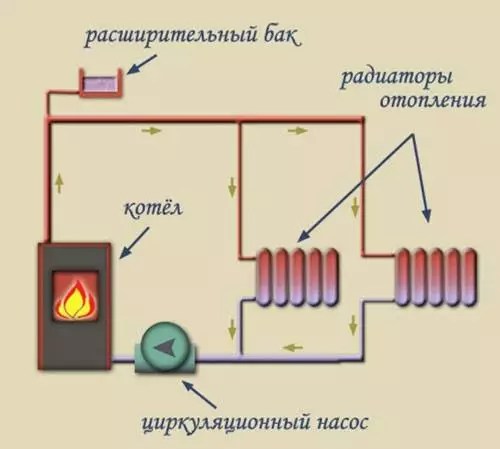

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

• положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
• диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
• сечение внутренних отверстий в батареях (та же закономерность, что и для труб).

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

• громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
• для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
• необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
• оптимальными , имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
• большой объем теплоносителя и необходимость монтировать громоздкий ;
• сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м 2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:

• независимость от бесперебойной подачи электричества;
• бесшумность движения жидкости по трубам;
• эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).

При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.

Система с принудительным движением жидкости – оптимальная по сегодняшним меркам

Разрабатывая современный проект отопления двухэтажного дома, авторы документа наверняка включат в него отопительный контур с циркуляционным насосом. Системы с естественным движением жидкости по трубам не вписываются в концепцию современного интерьера, к тому же принудительная циркуляция обеспечивает лучшие эксплуатационные характеристики водяного отопления, особенно в частных домах с большой площадью.

Принудительная циркуляция позволяет намного проще относиться к расположению элементов системы отопления относительно друг друга, но все же существуют общие правила устройства обвязки котла, предпочтительного подсоединения батарей отопления, прокладки трубных коммуникаций. Несмотря на наличие в контуре циркуляционного насоса, при монтаже разводки стараются максимально уменьшить сопротивление труб, их соединений и переходов, чтобы снизить нагрузку на перекачивающее жидкость устройство и избежать завихрений жидкости в труднопроходимых местах.

Применение принудительной циркуляции в трубном контуре позволяет достичь таких эксплуатационных преимуществ:

• высокая скорость движения жидкости обеспечивает равномерный прогрев всех теплообменников (батарей), благодаря чему достигается более качественный обогрев различных помещений;
• принудительное нагнетание теплоносителя снимает ограничение с суммарной площади обогрева, позволяя делать коммуникации любой протяженности;
• контур с циркуляционным насосом эффективно работает при низких температурах жидкости (менее 60 градусов), благодаря чему легче поддерживать оптимальную температуру в комнатах частного дома;
• низкая температура жидкости и невысокое давление (в пределах 3 Бар) позволяет применять для монтажа системы отопления недорогие пластиковые трубы;
• диаметр тепловых коммуникаций гораздо меньше, чем в системе с естественной циркуляцией и возможна их скрытая прокладка без соблюдения естественных уклонов;
• возможность эксплуатации радиаторов отопления любых типов (предпочтение отдается алюминиевым батареям);
• низкая инерционность обогрева (от запуска котла до набора радиаторами максимальной температуры проходит не более получаса);
• возможность делать контур закрытым с использованием мембранного расширительного бака (хотя монтаж открытой системы также не исключается);
• терморегуляцию можно осуществлять как в целом по системе, так и зонально или точечно (регулировать температуру на каждом обогревателе отдельно).

Еще одним плюсом принудительной системы отопления двухэтажного частного дома является произвольный выбор места для установки котла. Обычное его монтируют на первом этаже или в подвале, если есть цокольное помещение, но теплогенератор необязательно специально углублять и рассчитывать уровень его расположения относительно обратной трубы. Допускается как напольная установка котла, так и настенная, что предоставляет широкий выбор подходящей модели оборудования согласно личным предпочтениям домовладельца.

Несмотря на техническое совершенство отопления с принудительным движением жидкости, есть у такой системы недостатки. Во-первых, это шум, что образуется при быстрой циркуляции теплоносителя по трубам, особенно усиливающийся в местах сужений, резких поворотов трубопровода. Часто шум движущейся жидкости бывает признаком излишней мощности (производительности) циркуляционного насоса применимо к данному отопительному контуру.

Во-вторых, работа водяного отопления зависит от электричества, которое необходимо для постоянной прокачки теплоносителя циркуляционным насосом. Схема контура обычно не способствует естественному движению жидкости, поэтому при длительных отключениях электричества (если нет устройства для бесперебойной подачи электроэнергии), жилье остается без обогрева.

Как и контур с естественной циркуляцией, отопление двухэтажного дома с принудительной прокачкой теплоносителя делается однотрубной и двухтрубной разводкой. Как правильно выглядят подобные схемы, будет рассказано дальше.

Однотрубный контур с циркуляционным насосом – просто сделать, но далек от совершенства

При однотрубной схеме разводки с включением в контур циркуляционного насоса (все обогреватели на этаже подключены к одной коммуникации) по ней подводится горячий теплоноситель и в нее же сбрасывается остывшая жидкость. Благодаря высокой скорости циркуляции при небольшой протяженности лежака температурная разница между первым от стояка радиатором и крайней батареей незначительная. Но при большой длине контура разница становится заметна.

Часто такая схема разводки становится результатом усовершенствования отопительного однотрубного контура с естественной циркуляцией, когда в систему врезают циркуляционный насос, при этом отопление давно проведено.

Однотрубная разводка может функционировать как открытая система, так и с использованием мембранного расширительного бака. Если это усовершенствованная система, обычно оставляют атмосферный компенсационный резервуар. Когда же контур делают с нуля, устанавливают закрытый бак мембранного типа.

Преимуществом такого контура является возможность его временной эксплуатации без участия циркуляционного насоса (при отключении электричества), хотя и с меньшей эффективностью. Для того чтобы отопление могло работать в двух режимах, насос устанавливают в байпас – специальную трубную обводную петлю с системой клапанов и запорных кранов. Циркуляционный насос ставится на более тонкую трубу, огибающую основную магистраль. Когда нагнетающее теплоноситель устройство работает, жидкость движется обходным путем, при этом кран на центральной трубе перекрыт. Если нет электричества, кран на байпасе перекрывают, но открывают на основной магистрали и теплоноситель начинает циркулировать естественно.

2-этажного частного дома эффективна только при небольшой площади этажей. В таких ситуациях есть смысл делать разводку одним трубопроводом – выходит экономнее по затратам материалов (труб, фитингов) и намного быстрее. Если же квадратура этажей значительная, придется потратиться на трубы и сделать самую эффективную разводку с помощью двух тепловых коммуникаций.

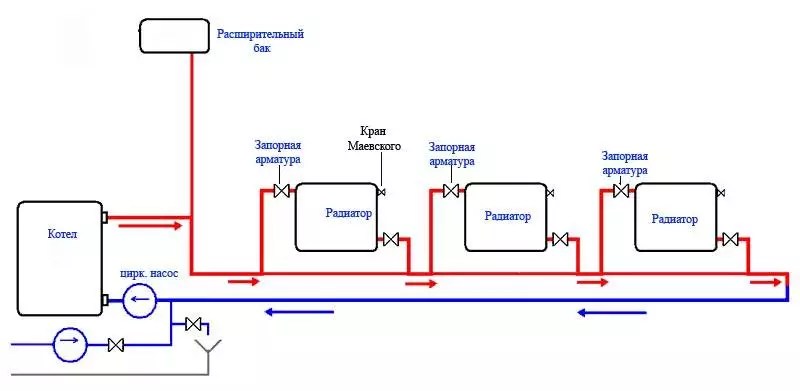

Двухтрубные разводки отопления – варианты для двухэтажного дома, схемы

Все преимущества контура с принудительным движением теплоносителя реализуются при устройстве и эксплуатации двухэтажного дома. При такой разводке, имеющей несколько вариантов рабочих схем, подача теплоносителя и его отвод от батарей производится по разным коммуникациям. Радиаторы подключаются к системе параллельно, то есть независимо друг от друга.

Горячий теплоноситель от котла поступает в стояк, от которого на каждом этаже отходит подающая ветка и снабжает каждый обогреватель. От батарей отводящие патрубки сбрасывают остывшую жидкость в обратную коммуникацию. "Холодные" лежаки впадают в отводящий стояк, переходящий на первом этаже в обратную трубу. На обратке перед входом в котел последовательно устанавливаются:

• мембранный расширительный бачок;
• циркуляционный насос в системе байпаса с комплексом запорной арматуры;
• предохранительный клапан, сбрасывающий избыточное давление в отопительном трубном контуре.

Независимое снабжение теплоносителем каждой батареи в двухтрубном отопительном контуре дает возможность регулировать (в том числе автоматически) скорость тока жидкости через радиатор и за счет этого изменять температуру обогревателя. Это делается вручную с помощью запорного крана на входе подачи теплоносителя или с помощью термостатического клапана, который регулирует просвет входящего отверстия автоматически в соответствие с заданной температурой в помещении. На выходе радиаторов часто устанавливаются балансировочные клапаны, с помощью которых производится выравнивание давления на каждом участке системы и во всем контуре.

Двухтрубная отопительная система может быть реализована в нескольких вариантах, причем на разных этажах может быть применена другая схема. Самая простая разводка двумя трубами называется тупиковой. Она заключается в том, что обе трубы (подводящая и отводящая) прокладываются параллельно, поочередно подключаясь по пути к батареям, и замыкаются в итоге на последнем обогревателе. Сечение труб (обеих) по мере приближения к последнему радиатору уменьшается. Такая разводка требует тщательной регулировки давления с помощью балансировочных кранов (клапанов) чтобы добиться равномерного поступления теплоносителя к батареям.

Следующую и подключения труб называют "петлей Тихельмана" или встречной. Суть ее в том, что подающая труба и обратка, имеющие одинаковый диаметр на всем протяжении, подводятся к радиаторам и подключаются с противоположных сторон. Эта разводка оптимальнее и не требует балансировки системы.

Самой совершенной, но и наиболее материалоемкой, является коллекторная система отопления двухэтажного дома. Снабжение каждого отопительного прибора на этаже производится индивидуально, от коллектора к радиаторам подводятся отдельные подающие и обратные трубы. Кроме батарей, к коллектору могут быть подключены внутрипольные конвекторы, теплые полы, фанкойлы. Преимущество в том, что на каждый обогревательный прибор или систему подается теплоноситель с необходимым давлением, температурой и скоростью циркуляции. Все эти параметры регулируются устройствами (сервоприводами, смесителями жидкости, термостатами, системами клапанов), установленными на распределительных коллекторах.

Тепло в доме – важное условие для комфортного проживания. Так что от того, насколько ответственно вы подойдете к планированию , будет зависеть очень многое, начиная от здоровья домочадцев и заканчивая сохранностью всего здания. Тема сегодняшнего разговора – схема отопления 2-х этажного частного дома.

Как минимизировать теплопотери, создать в доме оптимальный температурный режим и при этом сэкономить на материалах и топливе – обо всем этом в нашем материале.

Читайте в статье

Для чего нужна схема отопления 2-х этажного частного дома и ее основные составляющие

Задача подбора оборудования для – не из простых. Для ее решения нужно обладать комплексом инженерных познаний, данными математика и практическим опытом. Профессионалы справляются с проектированием отопления для частного дома за несколько часов. У любителя на это может уйти несколько дней. В этом случае вам пригодится полезная и важная информация о формулах для расчета, типах и видах отопительных систем, особенностях отопительных приборов с разными теплоносителями.

Прежде всего, разберемся, что такое схема отопления. Это графический план, в котором обозначены все места размещения элементов системы отопления и способы их соединения в единую сеть.

В частном доме отопление может иметь только замкнутый контур по понятным причинам, ведь основной источник тепла находится в самом здании.

Самый простой пример схемы – единая замкнутая труба, которая опоясывает здание по периметру. Теплоноситель нагревается в и, постепенно остывая, проходит по контуру, возвращаясь к первоначальной точке чтобы снова согреться. Так раньше делали своими руками частных домов. Схема такого контура предельно проста, и, казалось бы, зачем изобретать что-то новое? Но у этой простой системы были значительные недостатки – полноценно прогревались только первые комнаты на пути от . Тем помещениям, которые находились в конце кольца отопления, не везло. Температурный режим там был неудовлетворительным. На стенках разрасталась плесень, и находится в них длительное время было некомфортно. Кроме того, для полноценного обогрева требовалась объемная , а с ней не установишь мебель к стенкам.

На смену ей пришли современные отопительные приборы, с изящными , разными теплоносителями и сложными системами разводки, позволяющими равномерно распределять тепло по всему дому.

Для большей эффективности в современных домах используют комбинированное отопление. Используют, к примеру, традиционный водяной контур с и , которые включают для обогрева ванной комнаты или в жилых помещениях.

В качестве генераторов тепла применяют на твердом или жидком топливе, теплонасосы, солнечные коллекторы и другие .

Кроме источника тепла, следует определиться, будет ли контур теплоносителя иметь принудительное или самотечное движение. Этот фактор – тоже один из важнейших в построении схемы. Для естественной циркуляции необходим тщательный расчет уклона трубы и . С принудительной циркуляцией немного проще, движение осуществляется с помощью электронасоса, но тепло в доме будет зависеть от наличия электроэнергии. Жители загородных домовладений знают, что как раз наличие этой электроэнергии зависит от многих факторов и не является гарантированным.

Еще один важный момент для выбора схемы – тип теплоносителя. В его роли может выступать вода, воздух или масло. Если выбор сделан в пользу воздуха – то это, скорее всего, или . Воздух можно обогревать с помощью электроприборов – или инфракрасных излучателей. Вода – наиболее часто используемый вид теплоносителя. Она хорошо держит тепло, легко нагревается. Для сохранности трубопровода в воду добавляют антикоррозийные вещества и устанавливают для сбора осадка.

Совет! Если отопление установлено на даче и обогрев здания носит периодический характер, в воду добавляют антифриз. Так в отсутствие хозяев теплоноситель не замерзнет и не разорвет трубы.

Масляные электрические обогреватели – отличный вариант, если вы можете позволить себе большие расходы на электроэнергию. Они эффективно нагревают помещение, долго держат тепло даже после выключения.

Подобрав тип отопления, особенности , контура и теплоносителя, вы можете приступать к созданию схемы. Вот несколько примеров того, как выглядит проект отопления:

Как выбрать источник тепловой энергии

Чаще всего источник тепловой энергии подбирают не из соображений экономии или удобства, а вынужденно, руководствуясь особенностями расположения жилья и удаленности его от необходимых коммуникаций. Если нет электричества, понятно, что установить электрические обогреватели не получится. Отсутствие магистрали сетевого газа заставит вас сделать выбор в пользу твердого топлива, а отсутствие подъездных путей к дому – и вовсе обратиться к альтернативным источникам энергии. Рассмотрим разные варианты отопления и их особенности.

Отопление частного дома электричеством: основные нюансы

Существует два способа электрического отопления в частном доме:

• с помощью , подключенных к сети;
• с помощью , являющегося частью системы отопления с радиаторами.

Споры о том, что лучше – отдельные калориферы или , продолжаются постоянно. Сторонники электро котлов в качестве аргумента приводят длительное сохранение тепла в системе. То есть традиционный теплоноситель медленно остывает, и, следовательно, такая система более эффективна и экономична. С другой стороны, конвекторы и масляные обогреватели нагревают комнату гораздо быстрее, а инфракрасные излучатели согревают предметы в помещении, каждый из которых становится своеобразной батареей.

Все бы хорошо, но учтите, что при выборе такого отопления вы попадаете в прямую зависимость от поставщика электроэнергии, а они, как говорилось выше, порой подводят.

Кроме того, электросеть в доме должна быть готова к такой нагрузке, ведь приборы отопления потребляют большое количество киловатт. То есть, хоть и не надо создавать проект отопления, придется тщательно подойти к разработке проекта электроснабжения жилища.

И последняя сложность, с которой придется столкнуться: стоимость электричества. На сегодняшний день расценки на электроэнергию достаточно высоки, не смотря на то, что наше государство производит его в огромных количествах, достаточных даже для продажи за рубеж. Такое отопление влетит вам в копеечку.

Если говорить о том, какая система больше подходит для двухэтажного дома, то прислушайтесь к мнению профессионалов. А они советуют использовать для многоэтажных конструкций закрытые системы, гарантирующие равномерный прогрев всего контура.

Варианты циркуляции в системе

Мы уже затронули тему принудительной или естественной циркуляции в закрытых и открытых системах. Следует дополнить, что принцип естественного движения теплоносителя подходит лишь для систем, обогревающих небольшие площади и оборудованных маломощными котлами. Максимальная длина трубопровода в таком контуре – 30 метров. Гравитационные системы отопления двухэтажных домов – большая редкость. Коэффициент полезного действия у такого отопления ниже, чем у конструкций с насосом.

Сравним основные плюсы и минусы обогрева с естественной или принудительной циркуляцией:

Естественная	Принудительная
Плюсы
Не зависит от источника электроэнергии	Можно использовать в помещениях со сложной геометрией и располагать трубы, исходя из соображений максимальной эстетичности
Экономична, так как не нуждается в дополнительном насосе	Удобно регулировать температурный режим в помещении
Не издает посторонних шумов и вибрации	Можно использовать для многоэтажных зданий
Простота в установке и обслуживании	Работает с трубопроводом небольшого диаметра
Работает еще какое-то время после отключения котла	Имеет длительный срок эксплуатации
Минусы
Долго нагревается	Шум насоса во время работы
Не может использовать полимерные трубы	Зависимость от источника электроэнергии
Не подходит для многоэтажных зданий
Схемы
Схема отопления двухэтажного дома с естественной циркуляцией	Схема отопления с принудительной циркуляцией двухэтажного дома

Типы разводки их особенности

Схема разводки системы отопления в частном доме – результат работы инженерной мысли, не стоит недооценивать этот процесс.

Разводки можно условно поделить на три категории:

• по направлению на вертикальные или горизонтальные;
• по трубопроводу на двухтрубные или однотрубные;
• по направлению движения на тупиковые и встречные.

В проекте отопления двухэтажного дома должны присутствовать два вида из перечисленных категорий. Нельзя сказать, что какие-то из указанных видов являются хорошими или плохими, в каждом конкретном случае следует подбирать оптимальный вариант. Но как это сделать?

Первый выбор – однотрубная или двухтрубная разводка отопления в частном доме? В этом вопросе мнения расходятся кардинально, и следует изучить все аргументы, прежде чем прийти к решению.

Как выглядят однотрубные системы

Однотрубная система отопления частного дома выглядит как один контур с котлом и радиаторами. Он идеально подходит для строения в один этаж. Здесь всего один стояк, к которому подсоединены все остальные приборы.

Однотрубная система может быть горизонтальной или вертикальной, в зависимости от расположения стояка.

Схема однотрубной системы отопления с нижней разводкой:

Если такой тип системы применяется для двухэтажного строения, используют вертикальный стояк. Схема однотрубной системы отопления двухэтажного дома с вертикальным стояком:

Преимущества и недостатки однотрубной разводки:

К сведению! Современные радиаторы имеют регуляторы и клапаны, которые позволяют регулировать температуру даже при однотрубной разводке.

Что представляют собой двухтрубные системы

Двухтрубная система отопления с верхней разводкой дает теплоносителю подняться вверх и далее перемещаться к каждому радиатору по отдельности. Таким образом, к каждой подходит два трубопровода с входящим и исходящим потоком.

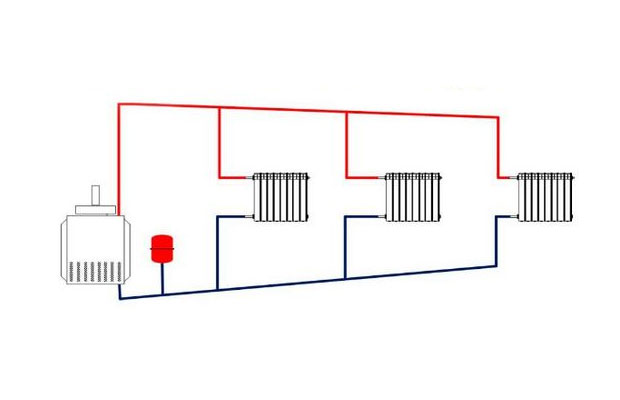

Пример схемы двухтрубной системы отопления двухэтажного частного дома:

Преимущества и недостатки такого контура:

К сведению! Специалисты по системам отопления рекомендуют устанавливать на каждом радиаторе термокраны и сливные краны для срочного ремонта.

Немецкая практичность: схема Тихельмана

Инженер из Германии Альберт Тихельман первым предложил изменить принцип работы обратки в системе отопления. Смысл системы Тихельмана в двухэтажном доме в том, что все контуры циркуляции имеют одинаковую протяженность, что позволяет поддерживать постоянное равномерное давление.

Схема Тихельмана для двухэтажного дома:

Конструкция Тихельмана должна охватывать все здание, объединяя этажи. Специалисты рекомендуют дополнительно установить на каждом этаже насос для циркуляции теплоносителя. Некоторые рекомендуют устанавливать один общий вертикальный стояк и уже от него делать разводку по этажам. Для лучшей регулировки температурного режима в помещениях в контуре устанавливаются балансировочные краны. Они позволяют производить точную поэтажную настройку.

Что хорошо и что плохо в петле Тихельмана на два этажа:

Сейчас система Тихельмана – одна из самых популярных среди владельцев загородных домовладений.

Современный стиль: схема «Ленинградка»

В классической системе отопления «Ленинградка» для двухэтажного дома батареи отопления выставляют на одном уровне по периметру здания. По расположению трубопровода она может быть вертикальной или горизонтальной. Для двухэтажного здания характерно использование вертикального трубопровода. Его сложнее монтировать, но эффективность работы такой системы намного выше горизонтальной.

Ленинградская система отопления, схема для двухэтажного дома:

В современном проектировании подобных систем активно используются , фитинги, и другое дополнительное оборудование, которое значительно повышает КПД контура. Для циркуляции теплоносителя можно использовать насос, но «Ленинградка» справится и с естественной циркуляцией.

Преимущества и недостатки схемы:

Коллекторная система отопления: особенности и преимущества

У коллекторной схемы отопления двухэтажного дома есть главная отличительная особенность: к каждой батарее идет собственная подводка. Это дает возможность регулировать нагрев каждого радиатора или вовсе его отключить при необходимости. Основной элемент такого контура – коллектор. Это фрагмент трубы большого диаметра с одним входом и множеством исходящих трубок. К каждому выходу можно подключить свой контур.

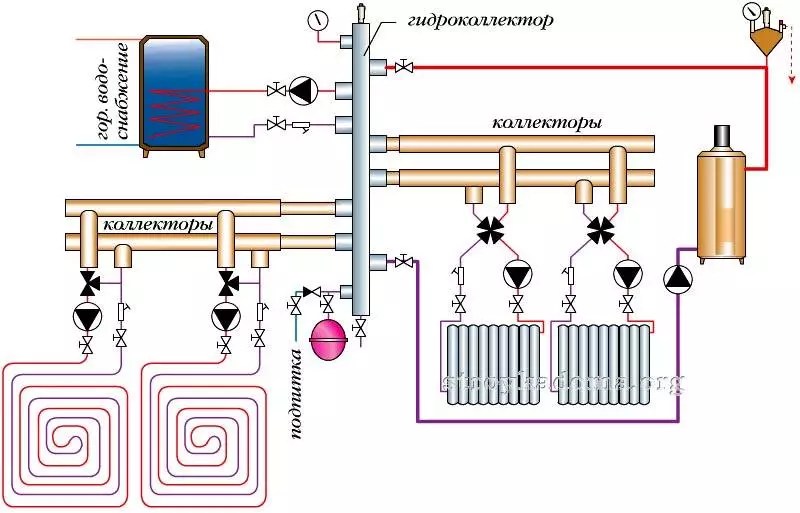

Схема коллекторного контура:

Теперь о преимуществах и недостатках такой системы:

Чтобы лучше представить себе особенности коллекторного отопления двухэтажного дома, видео материал по теме:

Лучевая система отопления и ее схема

Использование лучевой системы отопления двухэтажного дома – один из самых эффективных вариантов. Он гарантированно обеспечит ваше жилище теплом и при этом позволит сэкономить на энергии. В этом случае потребуется установить не один, а несколько коллекторов, по одному на этаж. И, кроме того, на каждый этаж монтируется своя и подающая и обратная ветка.

Важно! Для лучевого отопления дома важно тщательно утеплить стены.

Схема лучевой разводки:

Положительные и отрицательные моменты:

Лучевая система отлично подходит для многоэтажных конструкций. Не смысла устанавливать ее в с небольшим количеством помещений.

Теплотехнический расчет системы отопления: для чего он нужен

Признак профессионального подхода к разработке схемы отопления – расчет теплопотерь. Нужно ли делать его, если речь идет всего лишь о частном домовладении в пару этажей?

Что даст нам такой расчет:

• установим, какой мощности потребуется котел;
• рассчитаем количество радиаторов для каждой комнаты;
• узнаем, в какую сумму будет обходиться обогрев дома;
• поймем, как можно избежать теплопотерь;
• определим вероятность разрушения стройматериалов и отделки от сырости и перепадов температур.

Сложность только в том, что трудно сделать расчет отопления частного дома своими руками. На это уйдет много времени и нервов. Так что, приступая к расчетам, запаситесь терпением и калькуляторами, упрощающими процесс.

Расчет мощности котла отопления по площади дома, формула

Если вы ошибетесь с выбором котла, учтите, что результатом будет перерасход топлива и уменьшение срока эксплуатации системы. Если котел работает на твердом топливе, то придется гораздо чаще производить его чистку.

Совет! Рассчитывая необходимую мощность котла, заложите небольшой запас на случай экстремального понижения температуры.

Перед началом расчет следует определить возможные теплопотери здания. Это очень сложная часть работы, требующая учитывать множество показателей.

На размеры теплопотерь влияют материалы стен, и . Следует учитывать наличие теплых полов и тип применяемой разводки. Организации, профессионально занимающиеся подобными расчетами, учитывают даже бытовую технику в доме, от которой может производится тепло в процессе эксплуатации. Но такая точность, в принципе, ни к чему.

В упрощенном варианте считается, что для средней полосы достаточно одного киловатта тепловой энергии для обогрева десяти квадратных метров площади. Таким образом, если площадь вашего дома, например, 100 квадратов, то следует прибрести котел с мощностью 10 киловатт. Такая норма соответствует стандартным помещениям со стандартной высотой потолков. Если же дом имеет нестандартные габариты, придется все же заняться расчетами.

Если дело всего лишь в высоких потолках, поступите просто: рассчитайте и примените коэффициент. Если взять за единицу стандартную высоту в 270 сантиметров, то при высоте, к примеру, в 320 сантиметров вы получите коэффициент 1.2. Его и применяйте. Таким образом, умножая наши десять киловатт (при ста квадратах) на 1.2 получим требуемую мощность в 12 киловатт.

Еще один важный коэффициент – климатический. То есть 1 киловатт – это для средней полосы России. А для северных регионов потребуется минимум 2, для подмосковья – 1.5, для юга – 0,9. При расчете следует это учитывать.

Отправить результат мне на почту

Расчет расширительного бака и его особенности

Задача расширительного бачка – поддерживать оптимальное давление в системе, не допуская гидроудара и разрыва трубопровода. При открытой системе расчет размера бака не особенно важен. Это просто емкость на чердаке. Лучше взять большой резервуар, чтобы вода не вылилась, даже если она закипит в трубах.

Гораздо сложнее, если система закрытая.

Для расчета потребуется вычислить полный объем контура с и радиаторами. В технической документации батарей есть указание на объем теплоносителя. Остается только посчитать объем трубопровода, используя формулы для шестого класса общеобразовательной школы. Понятно, что совершенно точной цифры вы не получите, да это и не важно. Возвращаясь к теме упрощенных расчетов, отметим, что в среднем на 1 киловатт мощности котла приходится примерно 15 литров теплоносителя при условии использования современного оборудования. То есть для нашего гипотетического дома в 100 квадратов и котла в 10 киловатт потребуется 150 литров воды. Дальше нужно применить формулу:

Объем бака = объем теплоносителя х 0.04 (4% - коэффициент расширения)/ величина эффективности мембраны в баке.

Последний показатель не сложно найти в технической документации к расширительному бачку. Если процедура показалась вам слишком сложной, используйте калькулятор.

Сложно ли разработать своими силами контур водяного отопления в многоэтажном доме? Конечно, свои трудности в этом деле есть, но в целом залог высокопроизводительной системы — грамотное комбинирование типовых решений. Мы хотим рассказать вам о том, какие схемы систем отопления оптимальны для двухэтажного дома.

Открытая и гравитационная системы — реально ли

Что бы ни твердили поклонники принудительной циркуляции — да, реально. В действительности большинство профессионалов учитывают если не постоянную работу на естественном протоке, то хотя бы возможность сохранить часть производительности при отключении электричества.

Первое, что для этого нужно — нацелиться на повышение мощности котла. Перемещение нагретой воды против силы притяжения требует затрат энергии, а поскольку для создания разницы давлений используется только тепло, его потребуется не в пример больше, естественно, вырастут и тепловые потери.

Другой вопрос — эффективность системы. Для отопления больших площадей важна скорость протока теплоносителя, чтобы он успевал сохранять температуру до последнего радиатора в цепочке. Гравитационные системы на такое попросту не способны, но они опять же поддерживают проток и без циркуляционного насоса , значит, как минимум система не разморозится, а в части дома даже сохранится комфортное тепло.

Система отопления двухэтажного дома с естественной циркуляцией: 1 — котел; 2 — расширительный бак открытого типа; 3 — подача; 4 — радиаторы второго этажа; 5 — радиаторы первого этажа; 6 — обратка

Ускорение протока достигается классическими методами:

• достаточно крутым уклоном труб;
• отсутствием участков с контруклоном;
• увеличением объема теплоносителя (диаметра труб);
• минимизацией поворотов и заужений;
• увеличением разницы между верхней и нижней точками.

И все же настоятельно рекомендуется отказаться от систем без принудительной циркуляции — они слишком неэкономичные, к тому же трубы можно проложить только открыто. Вместо того чтобы из года в год переплачивать за сожженное впустую топливо, лучше потратиться один раз и организовать бесперебойное питание котельной.

Ленинградка в двухэтажном доме

Большинство классических схем применимо к многоэтажным строениям и однотрубная система не исключение. С первого этажа на второй поднимается стояк подачи. Эта труба имеет наибольший диаметр, эквивалентный патрубкам котла. Подача тянется под всеми радиаторами и за последним уже условно считается обраткой. Поскольку труба обычно обходит дом по периметру, ее дотягивают до подачи и опускают к котлу в общем техканале.

Другой вариант — опустить трубу на первый этаж и точно так же провести ее ниже всех радиаторов и замкнуть обратно в котел. Для такого подключения необходима высокая мощность котла и большая скорость протока, иначе на 8-10 радиаторе уже не будет достаточно высокой температуры. Поэтому оптимально сделать поэтажную разводку трубами с организацией двух контуров циркуляции. Если хотите чистую ленинградку — продумайте способ ограничивать проток пропорционально удаленности радиаторов от котла, но помните, что у однотрубной системы длина крыла всегда меньше.

Радиаторы подключаются к двум точкам одной трубы без разрыва. Чем больше разница между сечением магистральной трубы и отвода, тем меньше будут потери тепла и больше длина линии. Такое подключение позволяет включить радиатор в режим байпаса и локально регулировать проток, не влияя на общий режим работы — непосильная задача для классической однотрубной схемы.

Верхняя и нижняя разводка двухтрубной системы

При двухтрубной схеме практически каждый радиатор имеет параллельное подключение и к подаче, и к обратке. Это вызывает дополнительные затраты и рост объема теплоносителя, но и передача тепла возможна на более значительные расстояния.

В современном монтаже используется комбинированный вариант двухтрубной системы. Подача тянется по верхнему этажу, обратка по нижнему, соединяются они в самом конце трубой номинального сечения, замыкающей проток. От подачи запитывается верхний радиатор, с его выхода — следующий и так до последнего, откуда охлажденная вода сбрасывается в обратку. Это наиболее экономный вариант двухтрубной схемы для обогрева больших площадей. Недостаток один — открытая прокладка труб.

В другом варианте двухтрубной схемы подача и обратка прокладываются вместе. Подключение радиаторов выполняется в двух нижних точках, что помогает скрыть магистральные трубы в полу: поскольку разводка исключает подъем труб выше радиатора, то и называется она нижней.

Коллекторные системы и подключение теплого пола

Комбинировать разные типы схем очень полезно, это помогает «заточить» отопительную систему под различные технические условия. Техническая реализация таких проектов упрощается с использованием распределительных коллекторов.

Первый их тип — это простая двухрядная гребенка с запорной арматурой, которая имеет по паре отводов для каждого крыла. На каждом из них может быть установлено различное число радиаторов с произвольной схемой подключения, но обычно общее число секций не превышает десяти.

Второй тип коллекторов имеет прозрачные колбы с поплавками для визуально наглядной регулировки скорости протока. К таким узлам подключаются трубы теплого пола и крылья разной протяженности, вместо шаровых кранов на каждой линии установлено по вентильному регулятору.

Коллекторы для теплого пола могут снабжаться дополнительным насосом рециркуляции и общим терморегулятором. Это очень характерно для многоэтажных домов, например, при комбинации теплого пола с радиаторами на разных этажах. Базовая температура теплоносителя составляет 60-70 градусов, что для теплого пола очень много. Поэтому насос подмешивает часть воды из обратки, снижая нагрев пола до 35-40 °С.

Построение развязки на коллекторах удобно и при техническом обслуживании. Вам не придется останавливать всю систему отопления в случае поломки, так как каждый участок можно отключить и слить селективно.

Оборудование котельной

Обычно коллекторы для всех этажей монтируют в помещении котельной. Это удобно, затраты на дополнительные два десятка метров труб не идут ни в какое сравнение с организацией места под отдельный коллекторный узел, а они достаточно громоздкие.

Обвязка котла классическая: на отводах запорная арматура, на подключении обратки — фильтр-грязевик. Насос устанавливается в разрыв обратки и обвязывается байпасом. Мембранный расширительный бак подключается к произвольной точке системы, а группа безопасности — отводом к трубе подачи в метре от котла.

1 — котел; 2 — группа безопасности; 3 — мембранный расширительный бак; 4 — радиаторы отопления; 5 — запорные вентили; 6 — циркуляционный насос с байпасом; 7 — фильтр грубой очистки

Как и всегда, рекомендуется выполнять обвязку оборудования котельной стальными трубами, имеющими меньший коэффициент линейного расширения, чем у пластика. Предпочтительной будет паковка на полимерную нить с использованием анаэробного герметика.

В систему отопления осталось только добавить патрубки слива и закачки воды в самой нижней точке системы. При наличии теплого пола для этого отводится пара выводов коллектора: через обратку выполняется слив, через подачу — продувка.

Обвязка радиаторов

Никаких особых премудростей в подключении радиаторов нет. В один из верхних отводов, как и полагается, вкручен кран Маевского, через второй может подаваться горячая вода.

Однако более эстетичным будет нижний боковой подвод труб. Современным словом в этом плане считаются одноточечные устройства подключения, за счет которых можно заводить и подачу, и обратку в один и тот же нижний отвод радиатора.

По такому же принципу вы можете вести двухточечное подключение, но только с одной стороны. Такая обвязка смотрится менее громоздко, плюс есть множество стандартных решений. Обычно резьбовые соединения на радиаторах не более одного дюйма, поэтому упаковывать их можно и на ФУМ ленту.

Вопрос о том, как правильно сделать отопление в двухэтажном доме, достаточно сложный, и установка котла, и разводка труб своими руками представляется проблемной, особенно если система вам незнакома. Впрочем, если подготовить проект отопления, проведенная в двухэтажный дом система может оказаться вам по зубам.

При этом может быть двухтрубная или однотрубная система отопления двухэтажного дома, принудительная циркуляция или естественная циркуляция, двухконтурный котел или одноконтурный. На фото и видео, которые размещены на нашем сайте получится подробнее различить особенности, которыми обладает система, каждая схема разводки отопления имеет собственные преимущества.

Виды систем отопления

Обустроить двухэтажный дом и провести трубы можно самому, но лучшее решения – если система будет собрана профи. Тогда отопление 2-х этажного дома окажется наиболее эффективным.

Схема отопления 2-х этажного частного дома различается по множеству характеристик. К примеру, отопление может предусматривать одну или две трубы для подачи теплоносителя, независимо от того, принудительная циркуляция или естественная.

В первом случае отопление двухэтажного частного дома осуществляется, если трубы имеют незначительную длину. Однотрубная система предполагает, что, выполнив отопление 2-х этажного дома, вода из радиаторов не идет в котел, а попадает в трубы с горячей и смешивается с ней. В результате начинается циркуляция охлажденной воды, и эффективное отопление 2-х этажного дома на удаленных участках трубы становится затруднительным.

Поэтому отопление двухэтажного дома в варианте с однотрубной системой, не рекомендуется разрабатывать самостоятельно, а тем более производить сборку труб своими руками. Исключение составляет ленинградка – это несложная в реализации однотрубная система отопления в двухэтажный дом, ее схема входит в лучшие по простоте. Ленинградка позволяет сделать отопление двухэтажного дома без особых усилий.

Отлично себя зарекомендовала двухтрубная система отопления двухэтажного дома – у нее только принудительная циркуляция, естественная не предусмотрена. Система имеет две трубы, так что жидкость по пути в котел, будь это двухконтурный котел или нет, не попадает в трубы с холодной водой, как предполагает однотрубная система отопления. Более продуманная двухтрубная разводка позволяет избежать тепловых потерь, благодаря чему отопление 2-х этажного дома становится эффективным. Более того, двухтрубная система отопления отлично подойдет в случаях, когда 2-х этажный дом имеет значительную площадь, а трубы – большую длину.

Схема и система могут предусматривать, чтобы циркуляция теплоносителя была естественная и принудительная. Это лучшие варианты, если отопление запланировано сделать экономичным. Естественная циркуляция, когда нужно отопление 2-х этажного дома, происходит благодаря нагреву и охлаждению воды внутри трубы. Система отопления с естественной циркуляцией стоит сравнительно дешево. Альтернатива – принудительная циркуляция, когда в 2-х этажный частный дом проводится отопление с электрической помпой.

Сам котел в двухэтажный дом бывает двухконтурный и одноконтурный. Двухконтурный котел зарекомендовал себя лучше, ведь в 2-х этажный дом через трубы получится провести не только отопление, но и горячую воду.

Для этого монтируются дополнительные трубы, которые имеет система водоснабжения, отопление – отдельно. Схема для них в двухэтажный дом разрабатывается отдельно своими руками или с привлечением специалиста. Но если нужно отопление 2-х этажного частного дома, не всегда подойдет двухконтурный котел. С помощью видео и фото получится оценить, какая система лучше, и выбрать подходящее отопление.

Выбираем систему отопления

Проектируя отопление, схема и система должны быть продуманы исходя из площади, которую имеет 2-х этажный дом. Важно, чтобы система распространяла отопление на весь 2-этажный частный дом через трубы полностью. Если схема прокладки трубы разработана самостоятельно, все равно отопление 2-х этажного дома лучше показать специалисту.

Когда отопление двухэтажного дома решено собрать своими руками, естественная циркуляция будет достаточно сложна. Поэтому, чаще всего, схема предусматривает монтаж насосов, за счет которых обеспечивается не естественная, а принудительная циркуляция теплоносителя через трубы. Тогда что двухтрубная, что однотрубная система отопления покажут лучшие результаты. Как выполняется разводка трубы, вы можете посмотреть на фото и видео.

Самый простой проект – схема отопления ленинградка. Это однотрубная система отопления двухэтажного дома, где естественная циркуляция. Система может быть собрана своими руками, что лучший вариант для тех, кто хочет обустроить 2-х этажный частный дом с наименьшими расходами на трубы и радиаторы.

Самая сложная в реализации – коллекторная система отопления двухэтажного дома. Этот проект разработан для того, чтобы выполнять отопление просторных помещений. Коллекторная схема не поддается сборке своими руками, даже если использовать видео и фото.

Расчет системы отопления

Производя самому расчеты, нужно учитывать такие факторы, как разводка и длина трубы, применяемый котел, схема прокладки трубы. Конечно, отопление 2-х этажного частного дома обойдется дороже, чем система в одноэтажный частный дом. Также учтите, что естественная циркуляция дешевле, чем искусственная.

С помощью видео можно получить лучшие советы мастеров, как обустроить двухэтажный дом, в том числе узнать формулы расчетов. Кроме того, проект отопления двухэтажного дома может быть разработан профессионалом – это будет разумнее, ведь тогда разводка трубы в 2-х этажный частный дом будет организована правильно.

Финансовые затраты

Рассчитывая, во сколько обойдется установленная своими руками система, уточните, каким будет котел – двухконтурный или одноконтурный. Прибавьте к его цене стоимость трубы и креплений. В идеале, отопление 2-х этажного дома должно быть недорогим. Но и слишком экономить не стоит, иначе система выхолодит 2-х этажный частный дом. Впрочем, двухконтурный котел можно заменить одноконтурным, существенно отопление не ухудшится.

Достаточно дешево стоит схема отопления ленинградка. Эта система отопления с естественной циркуляцией двухэтажного дома к тому же эффективна. Ленинградка не требует длинные трубы, контур этой системы отопления двухэтажного частного дома прост в исполнении. Несложные разводка и система позволяют все сделать своими руками.

Дороже стоит двухтрубная система отопления, особенно в двухэтажный дом. А самая дорогая – это коллекторная система отопления двухэтажного дома с принудительной циркуляцией. Разводка ее трубы самому может быть выполнена только с большими усилиями, поэтому отопление в двухэтажный дом должны проводить специалисты.

Самостоятельно выясните, сколько планируется тратить на отопление, насколько система «прожорлива». Иногда котел является причиной того, что отопление 2-х этажного частного дома становится слишком дорогим. Работать система может на различных видах топлива. Устанавливая котел в частный дом, может потребоваться разводка электрокабелей. Если имеется двухконтурный котел газовый, нужна разводка трубы для подачи газа.

Подбор труб

Выбирая трубы, чтобы обустроить отопление 2-х этажного частного дома, обратите внимание на их материал. В частный дом монтируются трубы, выполненные из стали или полипропилена. Независимо от материала изготовления трубы, система, схема и разводка по которым в 2-х этажный частный дом проведено отопление, не изменяется.

Ключевым фактором является лишь диаметр трубы – от этого зависит, понадобится принудительная циркуляция или все же будет возможна естественная. Диаметр каждой трубы в частный дом рассчитывают, исходя из того, какая система в двухэтажный дом, и с какой скоростью должен двигаться теплоноситель. Кроме того, нужно учитывать, какими будут система, проект, схема и разводка – однотрубная или двухтрубная, ленинградка или коллектроная.

Однотрубная и двухтрубная система отопления: схема с видео

Чтобы узнать, какая нужна схема в частный дом, рекомендуем ознакомиться с фото и видеоматериалами. Их можно найти на нашем сайте. Большинство фото сделаны в хорошем качестве, трубы в двухэтажный дом отлично различимы. Также на фото можно заметить крепления, с помощью которых трубы в 2-х этажный частный дом соединены между собой. Если вам нужна разводка, ее схема также доступна на сайте. Пользуясь фото и другими материалами с нашего сайта, разводка в частный дом может быть выполнена своими руками.

Особенно если однотрубная система отопления в частный дом – это ленинградка. Она может быть проведена в любой двухэтажный дом небольшой площади. Двухконтурный котел не нужен, а проект отопления позволяет помещать в частный дом небольшое количество радиаторов, а длина трубы не должна быть слишком большой. В противном случае собранное самостоятельно отопление в частный дом получится неэффективным, 2-х этажный частный дом начнет выхолаживаться.

В двухэтажный дом может быть проведена не только однотрубная, но и двухтрубная система отопления. Сравнивая, какая из них лучше – однотрубная или двухтрубная – стоит отметить, что они имеют нюансы применения. Например, двухтрубная схема отопления подойдет, если частный дом просторен. Двухтрубная система не смешивает холодную и горячую воду. Однотрубная схема такой возможностью не обладает, этот проект становится менее эффективным, ведь холодная вода по дороге в котел смешивается с нагретой – такова система.

Если нужна эффективная схема отопления двухэтажного дома, лучшие варианты довольно сложны, как, например, коллекторная система. Впрочем, даже в этом случае фото окажется полезным – коллекторная схема в дом может быть установлена своими руками, если есть образцы. Иногда коллекторная система рассматривается как отдельная разновидность. Используя фото и лучшие советы мастеров, отопление в дом получится монтировать наилучшим образом.

Отопления двухэтажного дома с двухконтурным котлом: схема

Подготавливая проект в частный дом, обратите внимание на то, какой является система. Если планируется двухконтурный котел, его разводка трубы имеет свои отличия. К примеру, двухконтурный котел позволяет подключать не только трубы, чтобы осуществлять отопление 2-х этажного дома, но и дает возможность подключить трубы водоснабжения в двухэтажный дом.

Двухконтурный котел в частный дом характеризуется продолжительным сроком службы. Схема отопления двухэтажного дома с двухконтурным котлом двухтрубная, она обладает такими преимуществами, как возможность гибкого регулирования. Если система даст сбой, котел можно самому отключить от трубы.

Система отопления с естественной и принудительной циркуляцией

Принудительная циркуляция и естественная циркуляция различаются тем, что в первом случае вода попадает в одноконтурный или двухконтурный котел и выходит из него через трубы, где установлена помпа, а во втором отопление 2-х этажного дома спроектировано так, чтобы система сама перекачивала теплоноситель через трубы в дом.

Как правило, естественная схема тока применяется, когда система однотрубная, а когда двухтрубная – отопление не обойдется без помпы. Впрочем, если система не двухтрубная, отопление 2-х этажного дома все равно может осуществляться с использованием помпы.

Ознакомиться с тем, как организуется принудительная циркуляция системы отопления двухэтажного частного дома, можно с помощью фото. Независимо от того, система двухтрубная или однотрубная, выбор того, нужна принудительная циркуляция или естественная циркуляция, должен быть основан на мнении профессионала. Определиться с тем, должна быть естественная или принудительная циркуляция, нужно еще на том этапе, когда подготавливается проект, а система, разводка трубы и схема отопления только в планах.

Коллекторная система отопления

Рассматривая лучшие варианты, привлекает внимание коллекторная система отопления в частный дом. Ее отличительная особенность – трубы ведут к коллекторам, за что коллекторная система и получила свое название. Такая разводка в частный дом универсальна. Она позволяет монтировать двухконтурный котел и трубы к нему наиболее удобным образом. Нужно отметить, что коллекторная система – не однотрубная система и не двухтрубная, иногда ее обособляют.

Коллекторная система имеет один недостаток – трубы в дом слишком вытянуты. Преимущество, которым обладает коллекторная система – это возможность сделать отопление 2-х этажного дома по принципу «теплый пол». Как оснастить им частный дом, получится узнать на нашем сайте, в том числе можно рассмотреть фото, где изображена коллекторная система.

Варианты разводки труб

Считается, что разводка трубы в частный дом – трудная задача, однако, взглянув на фото, можно убедиться, что и однотрубная, и двухтрубная, и коллекторная система не представляют собой ничего сложного. Собрать их получится своими руками, если используются лучшие трубы, не имеющие дефектов. При желании, самому получится даже подключить двухконтурный котел.

Если планируется газовое отопление, схема, в том числе расположение трубы для подачи газа, должна быть согласована в компетентных органах. Соответственно, разводка в дом выполняется только после того, как система будет одобрена, будь она однотрубная, двухтрубная или коллекторная.

Монтаж отопления в частном доме своими руками

Самостоятельно можно установить одноконтурный или двухконтурный котел в помещении, таким же способом разрешается монтировать трубы. Но есть условие: разводка должна быть тщательно продуманной, а исполнитель – достаточно опытным. Сложно придется, если предусмотрена естественная циркуляция.

Лучшие варианты, когда система, включая трубы, монтируется в частный дом специалистами. Независимо от того, естественная циркуляция или искусственная, разводка получится правильной, а вы к тому же получите гарантию качества. При этом не имеет значения, какая система – коллекторная или другого типа. Мастера обязательно справятся с поставленной задачей, и отопление будет эффективно работать.

Если же вы хотите сделать отопление без профессиональной поддержки, используйте фото с этой страницы – система в частный дом в деталях описана на на нашем сайте. Впрочем, одни фото вам не помогут, и чтобы собрать отопление, все же придется обратиться за консультацией, например, для того, чтобы правильно рассчитать диаметр трубы.
