Автоматический балансировочный клапан принцип работы. Балансировочный вентиль для системы отопления: выбор и установка. Назначение и функции

Любой из используемых видов отопительной системы нуждается в правильной настройке. Для максимальной эффективности работы используемого оборудования необходимо приблизить реальные параметры к расчётным значениям. Как утверждают эксперты, основным способом регулирования считается балансировочный клапан для системы отопления. Принцип работы и схему установки этого устройства мы опишем в данной статье.

Для чего нужен

Как можно понять из названия, указанное устройство используется для балансировки отопительной системы. Основной задачей подобных операций считается равномерное распределение тепла во всех ответвлениях на системе. Таким образом, каждый из установленных радиаторов сможет получить нужное количество теплоносителя определённой температуры.

Обратите внимание! При ведении разговора о настройке системы имеется в виду предварительный расход теплоносителя для эффективной работы каждого из участков.

В простых по устройству трубопроводах сбалансировать расход тепла можно правильным подбором диаметра труб. В сложных системах с несколькими разветвлениями регулирование количества тепла на отдельный контур происходит с участием специальных шайб, смещение которых позволяет устанавливать необходимый диаметр трубы для прохождения теплоносителя.

Заметим, что все описанные способы считаются устаревшими. На данный момент в отопительных системах устанавливают специальный регулирующий клапан, собранный по принципу вентиля. В корпус прибора установлены два штуцера, которые используются для следующих целей:

• Измерение давления воды в системе до и после прохождения клапана;
• Подключают специальную капиллярную трубку для регулировки работы приспособления.

Ручной балансировочный клапан фирмы «Danfoss»

Во время измерения давления каждый из задействованных штуцеров определяет его величину, а также параметры перепада после прохождения регулятора. Основываясь на полученных данных по инструкции к устройству можно рассчитать необходимое число поворота рукоятки для нормального расхода воды в отопительной системе.

Обратите внимание! Балансировочные клапана некоторых известных производителей, например, торговой марки «Danfoss» имеют специальное цифровое табло, из информации на котором потребитель может узнать о количестве протекающей по трубам жидкости. Основным недостатком таких приспособлений считается высокая цена.

Принцип работы

Для начала разберёмся с основными нюансами балансировки отопительных приборов. В случае, если тупиковая ветвь трубопровода подсоединяется к нескольким радиаторам отопления, каждому из отопительных приборов нужно подать достаточное количество предварительно нагретой воды. Необходимый объём жидкости берётся из предварительного расчета.

Если батареи не оборудованы клапаном-термостатом, то расход воды для каждого отдельно взятого потребителя будет постоянным. Для регулирования подачи жидкости в системе можно использовать ручной балансир, который устанавливается на обратке в месте соединения трубы с общей магистралью.

В дальнейшем вентиль нужно выставить на необходимое количество оборотов — для увеличения или уменьшения диаметра отверстия. В данном случае можно достичь нормального расхода теплоносителя в ветви. Но как поступить, если расход жидкости в системе постоянно меняется?

В этой ситуации на помощь пользователю придёт балансировочный клапан, который управляет нагревом комнаты путём создания препятствия потоку жидкости. Во время работы подобного устройства происходит уменьшение объёма подачи теплоносителя.

Обратите внимание! При использовании ручного балансира возможна эффективная работа 4-5 отопительных приборов.

Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла. После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов.

Принцип работы нашего устройства состоит в следующем: при установке вентиля на максимальный расход теплоносителя, термостат, установленный на любом из радиаторов, уменьшит потребление нагретой жидкости. Результатом такого процесса станет постепенно возрастающее давление.

Через некоторое время капиллярная трубка укажет прибору на возрастающее давление, что приведёт к корректировке расхода теплоносителя. Остальные термостаты на других отопительных приборах не успеют полностью перекрыть жидкость, и это приведёт к балансировке давления и потреблению теплоносителя в системе.

Механический

Рассматриваемые устройства используются в инженерных коммуникациях для достижения баланса давления вместо шайб и дроссельных диафрагм. При помощи механического балансирующего клапана можно настроить систему на нужные параметры при постоянном давлении жидкости.

Устройство механического балансировочного клапана

Эти устройства используются не только для балансировки сети. Они позволяют отключать отдельных потребителей, например, батареи отопления, или спускать с них воду через специальный кран.

Рассматриваемые устройства часто оснащаются измерительными ниппелями, которые позволяют измерить давление в системе в области расположения клапана, а также фактический расход рабочей среды (это может быть вода, пар или гликолевый раствор). Основным преимуществом описываемых приборов считается невысокая стоимость.

Автоматический

Такие приспособления быстро и гибко меняют рабочие параметры системы в зависимости от перепадов давления и расхода теплоносителя. Автоматические клапаны устанавливаются на трубопроводы по парам.

При установке на подающем трубопроводе, запорный клапан или балансир ограничивает расход рабочей среды на установленную величину. В обратной магистрали устанавливают клапан, отвечающий за равномерное распределение давления во время резких перепадов.

Применение таких клапанов позволяет поделить систему на несколько независимых участков, не одновременно запускать их в эксплуатацию. Баланс давления и подачи рабочей жидкости производится в автоматическом режиме по заданным параметрам без участия человека.

Установка и схема подключения

Обратите внимание! При монтаже устройства в отопительную систему нужно обеспечить правильное положение клапана.

Примеры установки балансировочного клапана для системы отопления

Во время выполнения работ следите за тем, чтобы направление потока теплоносителя совпало с указателем стрелки на корпусе прибора. Правильный монтаж обеспечит расчётное сопротивление механизма и требуемый расход жидкости. Следует обратить внимание на тот факт, что в изделиях некоторых производителей существует возможность ориентирования клапана как за потоком, так и против его направления. При этом шток устройства занимает разное положение в пространстве.

Автоматический балансировочный клапан в системе отопления

Во время монтажных работ рекомендовано защитить приспособление от попадания мусора и абразивных частиц, которые приведут к быстрому износу механизма. Перед началом установки над балансировочным клапаном закрепляют грязевик или специальный фильтр. Для нормальной работы устройства необходимы длинные прямолинейные участки трубы до и после точки монтажа.

Заправляют отопительную систему через специальный штуцер, который находится на обратке в непосредственной близости к устройству. Клапан, установленный на основной магистрали, перекрывают. Заметим, что настройка балансировочного клапана проводится в процессе работы отопительной системы по специальным таблицам исходя из расхода теплоносителя и перепадов давления.

Обычными шаровыми кранами нельзя регулировать поток воды в трубах или радиаторах. Но для правильного распределения теплоносителя по батареям такая регулировка необходима. Ручной балансировочный клапан (иначе – вентиль) как раз и служит для настройки системы водяного отопления. В публикации мы расскажем, где ставится балансовый кран и как его правильно использовать при балансировке отопительной сети частного дома.

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2-3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

1. К котлу подключены 2-4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в ).

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль

Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Чтобы направить к дальним батареям требуемое количество теплоносителя, на подводках к ближним приборам ставятся радиаторные балансировочные вентили, изображенные на фото. Они ограничивают проток воды, частично перекрывая проходное сечение труб и увеличивая гидравлическое сопротивление участка.

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

• в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
• в многоквартирных домах, обогреваемых собственной котельной;
• при .

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Пример схемы с групповой балансировкой стояков

Справка. В алюминиевых и стальных радиаторах с нижним подключением балансировочный кран встроен в специальную фурнитуру, предназначенную для присоединения подводок к таким приборам.

Выделим моменты, когда ставить регулирующие клапаны не нужно:

• в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
• если все батареи оснащены термостатическими клапанами с преднастройкой;
• на последнем (тупиковом) радиаторе;
• в системах отопления коллекторного типа.

Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами

Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.

Конструкция и принцип работы

Радиаторный кран, предназначенный для ручной балансировки отопления, состоит из таких деталей:

1. Латунный корпус с резьбовыми патрубками для подключения труб. Внутри методом литья выполнено седло – вертикальный круглый канал, немного расширяющийся кверху.
2. Запорно-регулирующий шпиндель с рабочей частью в виде конуса, входящего при закручивании в седло и ограничивающего поток воды.
3. Уплотнительные кольца из резины EPDM.
4. Защитный пластиковый или металлический колпачок.

На рисунке представлен вентиль фирмы Caleffi (сайт – https://www.caleffi.com)

Примечание. Все известные производители – Danfoss, Herz, Caleffi и другие – предлагают клапаны 2 типов – прямые и угловые. Принцип работы одинаковый, меняется лишь форма.

Подробнее устройство балансировочного клапана показано выше на схеме. По ней видно, что вращение шпинделя ведет к увеличению либо уменьшению проходного сечения, так и выполняется регулировка. Число оборотов от закрытого до максимально открытого положения – от 3 до 5 в зависимости от производителя крана. Чтобы поворачивать шток, нужно использовать обычный или специальный ключ в виде шестигранника.

Магистральные краны отличаются от радиаторных размерами, наклонным положением шпинделя и штуцерами, предназначенными для:

• слива теплоносителя;
• подсоединения измерительных приборов;
• подключения капиллярной трубки от регулятора давления.

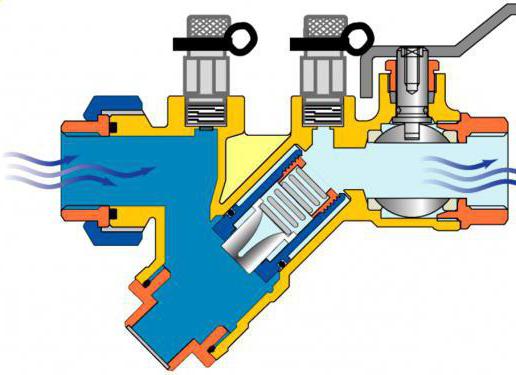

Устройство магистрального вентиля для балансировки ветвей отопления

Для справки. Сливным патрубком оснащаются также и радиаторные модели клапанов, например, от бренда Oventrop.

Ассортимент балансовых кранов постоянно расширяется за счет появления новых высокотехнологичных изделий. Пример – вертикальный клапан Caleffi итальянского производства, оборудованный расходомером.

Вентиль Caleffi с расходомером можно монтировать в 2 положениях – горизонтальном и вертикальном

Как отбалансировать радиаторную сеть

Обычно монтажники систем отопления устанавливают расход теплоносителя на батареях простым способом: делят число оборотов балансировочного вентиля на количество отопительных приборов и таким способом рассчитывают шаг регулировки. Двигаясь от последнего радиатора к первому, закрывают краны с полученной разницей в оборотах.

Пример. Имеем на одном «плече» тупиковой системы 5 радиаторов с ручными клапанами Oventrop на 4.5 оборота шпинделя. Делим 4.5 на 5, получаем шаг регулировки около 0.9 оборота. Значит, предпоследний отопительный прибор открываем на 3.6 оборота, третий – на 2.7, второй – на 1.8, первый – на 0.9 оборота.

Способ довольно приблизительный и не учитывает различную мощность батарей, а потому может применяться в качестве предварительной настройки с корректировкой в процессе эксплуатации.

Точнее отбалансировать отопление поможет контактный термометр, измеряющий температуру поверхности труб и батарей

Наш опытный предлагает другую методику, базирующуюся на измерении реальной температуры поверхности обогревателей. Пошагово инструкция по балансировке выглядит так:

1. Максимально откройте все балансировочные клапаны и выведите систему в рабочий режим с температурой подачи 80 °С.
2. Контактным термометром замерьте температуру всех отопительных приборов.
3. Полученную разницу устраняйте, закручивая краны первых и средних радиаторов, конечные не трогайте. Ближнюю батарею откройте на 1-1.5 оборота вентиля, средние – на 2-2.5.
4. Дайте системе адаптироваться под новые настройки в течение 20 минут и повторите замеры. Ваша задача – добиться минимальной температурной разницы между дальней и ближайшей к котлу батареей.

Примечание. Погода и температура на улице не играет роли, важна лишь разница в нагреве радиаторов. Кстати сказать, в обычном рабочем режиме при 50-70 °С на подаче дельта температур станет еще меньше. Как система гидравлически уравновешивается с помощью балансировочных вентилей, смотрите на видео от эксперта:

Заключительный вывод

Если вы самостоятельно занимаетесь монтажом отопления, то наверняка столкнетесь с балансировкой. Когда на всех радиаторах, кроме последнего, стоят балансировочные клапаны, процедура не доставит больших хлопот. Лучше брать вентили, регулируемые ключом либо отверткой, а не пластиковой рукояткой, чтобы до них не добрались дети. Не исключено, что зимой положение шпинделей придется корректировать, ведь в помещениях бывают разными. Единственный нюанс: не делайте резких движений и открывайте краны в холодных комнатах потихоньку, по ¼ оборота.

Чем больше отопительная система, тем сложнее обеспечить равномерное распределение тепла ко всем без исключения помещениям, на каком бы расстоянии от его источника они ни находились. Чтобы температурный режим был равномерным, в отопительную сеть на разных участках встраивают механизмы для регулировки теплового потока. Самым распространённым и эффективным из них является балансировочный кран в системе отопления.

Показать всё

Общая характеристика

Способы, с помощью которых осуществляется регулировка теплового потока, бывают нескольких типов. В первом из них используют трубы разного диаметра, регулирующие объём теплоносителя, проходящего через радиаторы. Ещё один основан на применении специальных шайб, корректирующих проход нужного на этом участке количества нагретой воды.

Детальное описание этих методов не представляет интереса, так как они уже устарели и не используются. Современным механизмом регулировки подачи теплоносителя является установка на отопление балансировочного клапана, состоящего из :

• прочного латунного корпуса, оснащённого патрубками для подключения труб, с расположенным внутри седлом в форме специального вертикального канала;
• шпинделя в форме конуса, вкрученного в корпус седла, для регулировки потока теплоносителя;
• резиновых уплотнительных колец;
• пластикового (реже - металлического колпачка).

Основная деталь приспособления - два специальных штуцера, отвечающих за :

• определение внутрисистемного давления по обе стороны клапана;
• подсоединение трубки капиллярного типа.

На каждом из штуцеров имеется измеритель давления, и при перепаде значений нужно вычислять рациональное количество расхода воды.

Балансировочный клапан VT.054



Принцип действия

Принцип работы балансировочного крана в системе отопления состоит в регулировке сечения проходного отверстия для теплоносителя внутри трубопровода. При помощи рабочих элементов клапана можно в любое время провести регулировку отопительной системы, не останавливая её работу, добиться комфортного теплового режима в обогреваемых помещениях при минимальном расходе энергии.




Вращение регулировочной рукоятки заставляет шпиндель двигаться вниз или вверх, соответственно открывая или закрывая проходное отверстие в трубе или уменьшая его сечение. Уменьшение сечения пропускного отверстия создаёт препятствие на пути движения воды, искусственно увеличивая скорость потока. В результате вода приходит в удалённые контуры быстрее и с меньшими потерями тепла. Это и обеспечивает равномерное нагревание всех помещений.

При постоянных изменениях рабочего давления важно обеспечит надёжную герметичность соединений внутри клапана. Для изделия уплотнительных колец шпинделя используют :

• фторопласт;
• плотную резину;
• металл.

Ручные балансировочные клапаны Danfoss. Гидравлическая балансировка инженерных систем



Виды клапанов

Клапаны бывают двух видов: ручного и автоматического. У каждого из них есть свои преимущества. Кран для ручной балансировки больше подходит для отопительных трубопроводов небольших размеров со стабильным давлением, обычно установленных в индивидуальных жилых домах и квартирах. Здесь балансировочные краны устанавливаются на каждый радиатор.

Кроме индивидуальной настройки каждой батареи, при необходимости такая конфигурация обеспечивает ремонт отдельных элементов системы , не отключая её при этом полностью. Ещё одним преимуществом ручного клапана, по сравнению с автоматическим, является его более низкая стоимость.



Автоматический кран

Автоматические приспособления для регулировки подачи теплоносителя намного дороже ручных клапанов. Их устанавливают на стояки отопительных систем многоквартирных домов, административных зданий или производственных помещений.

Принцип работы клапана-автомата не такой, как у механического крана. При ручной регулировке количество теплоносителя, проходящего сквозь трубу за единицу времени, зависит от проходного сечения, которое выставляется с помощью вентиля.

А в автоматической системе вентиль постоянно установлен на максимальный расход воды; давление и количество подаваемого в трубопровод теплоносителя регулируется с помощью установленных на радиаторах термостатов и капиллярных трубок.

Балансировочный клапан с внутренней резьбой STAD

Установка балансировочного вентиля

Каждый балансировочный кран имеет на корпусе стрелку, которая указывает, в какую сторону должна перемещаться жидкость внутри корпуса, чтобы к минимуму снизить турбулентность, сказывающуюся на правильности настроек. Стрелка служит ориентиром при монтаже механизма на трубопровод.

Прибор устанавливают на прямых участках труб так, чтобы длина ровной части трубы впереди клапана была не меньше пяти его диаметров и не меньше двух на выходе. Монтировать его нужно в обратной ветви системы, для этого понадобится всего лишь сантехнический разводной ключ.

При установочной работе нужно последовательно соблюдать несколько правил . Вначале проводится обязательная проверка с последующей промывкой и прочисткой трубопровода от возможного присутствия в нём стружки металла или иных инородных предметов.

Если у прибора есть съёмная головка, перед монтажом её нужно снять, руководствуясь инструкцией. Это облегчает установку клапана. Потом один конец крана накручивается на трубу. Другой конец через муфту подсоединяется к радиатору. Для уплотнения резьбы необходимо применять нити из льняного волокна, пропитанные специальной смазкой.

Ручные балансировочные клапаны - мастер-класс

Способы настройки

После установки балансировочного клапана в отопительную систему его нужно настроить на энергосберегающий режим. Для этого каждый вентиль снабжается инструкцией для подсчёта оптимального числа оборотов рукоятки. Клапан можно регулировать двумя способами.




Профессионалы пользуются простым и проверенным временем методом. Разделяя количество оборотов вентиля на число радиаторов, они определяют корректировочный шаг каждого крана. Так, если число оборотов шпинделя равно 4,5, а количество радиаторов - 10, то шаг определяется в 0,45 оборота. Система будет оптимально отрегулирована, если каждый вентиль, начиная с последнего радиатора, будет открыт на плюс 0,45 оборота.

Для более быстрого и точного второго способа необходимо применение термометра контактного типа. Для регулировки потребуется нагреть систему до 80 градусов при всех открытых клапанах и провести замеры температуры каждого радиатора в отдельности. Температурный разнобой устраняется, если прикрутить первые и средние краны. Обычно для первого вентиля достаточно 1,5, а для средних - 2,5 оборота. Дав системе адаптироваться, через полчаса произвести контрольные замеры.

Применение обоих методов устраняет температурную дифференциацию при нагревании радиаторов и способствует равномерному обогреву всех помещений при минимальном расходе тепловой энергии.

Установка балансировочных клапанов в системе отопления обеспечивает равномерный обогрев всех без исключения помещений и экономный расход энергоресурсов. Особенно это необходимо для больших отопительных систем. Это устройство лучше всего помогает распределению теплоносителя по её контурам. Но технологию установочных работ следует обдумывать ещё при проектировании отопительной системы, так как качество работы клапана зависит от правильной его установки и настройки.

Какая бы ни была отопительная система, она предполагает необходимость настройки, сделать это можно самыми разными способами. Эти манипуляции требуются для того, чтобы параметры на отдельных участках сети были максимально приближены к расчетным. Так вы сможете добиться хорошей эффективности работы. Регулировать функционирование системы можно несколькими средствами, однако наиболее современным и эффективным из них является балансировочный клапан для системы отопления.

Необходимость использования

Ни одна отопительная система не может работать без гидравлической настройки, которая представляет собой балансирование. Целью проведения данных манипуляций выступает приведение расхода воды в каждой ветви к стандартному значению. При этом к батареям будет доставляться требуемый объем тепла. Тогда как если речь идет о самых простых схемах, то расход обеспечивается правильно подобранными диаметрами труб. Если же у вас в наличии сложная система, то регулировка может производиться шайбами, однако величина их прохода должна гарантировать протекание воды в нужном количестве.

Новые методы

Перечисленные методы сейчас не используются, так как являются устаревшими, сегодня более приемлемо использование балансировочного клапана. По конструкции этот прибор представляет собой вентиль ручного типа, с помощью которого производится регулирование объема воды. В дополнение к тому, что система имеет механизм перекрывания потока, в корпус встроены штуцеры, которые служат для подключения к капиллярной трубке. Они необходимы для обеспечения взаимодействия с другими элементами управления.

Принцип работы

Прежде чем установить необходимо разобраться с тем, по какому принципу он работает. Для этого следует взять за основу тупиковую ветвь с несколькими батареями, которые выступают в качестве потребителей. По трубам к ним поступает определенное количество теплоносителя, которого должно быть достаточно для обогреваемых помещений. После того как вы узнаете, как работает балансировочный клапан в системе отопления, можно приступать к его монтажу, об этом речь пойдет ниже.

Если радиаторы не имеют а расход теплоносителя для каждого является неизменным, то гидравлическая настройка производится ручным балансировочным клапаном. Этот элемент необходимо установить на обратном трубопроводе в том месте, где происходит врезка в общую магистраль. На следующем этапе должны быть осуществлены измерения, вентиль выставляется на требуемое количество оборотов. Это позволит обеспечить определенный расход теплоносителя в регулируемой ветви. Однако условия могут быть иными: величина расхода постоянно меняется, что происходит, когда на радиаторах имеются термостатические регуляторы, последние могут создать на пути воды препятствие, поток при этом будет уменьшен. Расход теплоносителя все время станет меняться. Здесь и помогает балансировочный клапан для системы отопления, который гарантирует количество теплоносителя в определенном объеме. Особенно актуален такой подход, когда количество батарей не превышает 5 штук.

Дополнительная информация о принципе функционирования

Если ограничить пределы регулирования термостатических устройств, то схема может быть настроена. В том случае, когда радиаторов больше упомянутого выше количества, они должны пойти вразнос. Перекрывание воды первого радиатора вызовет значительное увеличение потока на втором. Клапан закроется, после этого расход пойдет на следующий, и так далее. В конечном итоге подобная работа станет причиной перегревания одних радиаторов и недогревания других. Система будет разбалансирована.

Монтируя балансировочный клапан для системы отопления, которая обладает стояками или ветками с огромным количеством отопительных приборов, вы должны устанавливать описываемые элементы в обязательном порядке. Принцип работы в этом случае следующий. Важно осуществить настройку балансировочного его на максимально расчетный расход теплоносителя. В процессе работы системы, когда термостат потребителя будет уменьшать потребление воды, давление начнет расти. С помощью капиллярной трубки информация поступит на автоматический регулятор, который отвечает за перепад давления. Эта составляющая системы довольно быстро среагирует, тогда термостаты не успеют сработать, они не перекроют поток воды, а система при этом сохранит гидравлическую сбалансированность.

Проведение монтажных работ

Балансировочный клапан для системы отопления, принцип работы которого был описан выше, может быть установлен вами самостоятельно. Очень важно при этом обеспечить необходимое положение элемента. Стрелка на корпусе должна находиться по направлению движения воды. Это позволит обеспечить необходимое расчетное сопротивление, а также будет гарантировать необходимый расход. Некоторые производители допускают вероятность монтажа клапана как по направлению, так и против потока. Шток у большинства моделей может занимать разные положения.

Балансировочный клапан для системы отопления, принцип работы которого должен быть вам понятен до момента приобретения устройства, предусматривает необходимость защиты рабочих органов арматуры: на них не должны попадать механические загрязнения. Для этого перед клапаном устанавливается специальный фильтр или грязевик. Для того чтобы исключить турбулентное движение воды, следует предусмотреть прямые участки достаточной длины перед клапаном и после него. В подтверждение можно отметить, что это требование указывается производителем в документации к клапану.

Инструкция по установке и эксплуатации

Установка балансировочных клапанов в системе отопления предусматривает соблюдение некоторых правил. Таким образом, заполнение системы, которая обладает описываемым элементом, должно производиться по особой технологии. Для этого следует предусмотреть наличие заправочных штуцеров, что верно для систем, которые обладают динамическими клапанами. Штуцеры располагаются близко от клапана на обратном трубопроводе. Что касается главного элемента, который находится на подающем трубопроводе, то важно его закрыть.

Автоматический балансировочный клапан для системы отопления настраивается с помощью таблицы перепада давления и расхода, а также расходомера. Но первоначальный расчет важно выполнить на стадии проектирования отопительной системы.

Что касается прямых участков трубы, о которых велась речь выше, то их длина должна составить 5 диаметров, после описываемого элемента необходимо оставить два диаметра трубы. Если перед вами автоматический клапан, то в контуре должен быть штуцер, который необходим для заправки контура при входном закрытом клапане.

Заключение

Балансировочный клапан для системы отопления, инструкция по установке которого была представлена выше, может быть с ручной регулировкой, автоматической или регулировкой уровня температуры рабочей среды. Последние используются в системах кондиционирования, охлаждения, а также при обустройстве теплых полов.

Какой бы ни была отопительная система, она предполагает проведение настройки, которая может осуществляться определенным способом. Это необходимо для того, чтобы параметры на отдельных участках были приближены к расчетным. Тем самым удается добиться эффективности работы. Для регулировки можно использовать разные средства, однако самым распространенным и современным является балансировочный клапан, принцип работы которого представлен в статье.

Необходимость использования

Отопительные системы предполагают необходимость проведения балансировки, которая представляет собой гидравлическую настройку. Целью данных манипуляций является приведение по отдельным ветвям схемы к необходимому значению, только так к каждому радиатору будет поступать нужное количество тепла. Если речь идет о простых системах, требуемый расход теплоносителя обеспечивается с помощью правильно подобранных диаметров труб.

Использование в сложных системах

Сложные системы в своей работе предусматривают регулировку специальными шайбами, величина прохода которых обеспечивает протекание воды в нужном объеме. Перечисленные методы являются устаревшими, сегодня используется современный способ, который выражен в установке балансировочных клапанов. Эти устройства представляют собой ручные вентили, с помощью которых производится регулировка потока теплоносителя. Механизм имеет дополнение, которое перекрывает поток, для этого используются штуцеры.

Принцип работы

После того как вы узнали, для чего используется принцип работы которого будет описан ниже, можно приступать к установке устройства. Для начала следует разобраться с принципом Для этого можно представить тупиковую ветвь, которая имеет несколько радиаторов, последние выступают в качестве потребителей энергии. По трубам к ним подается определенный объем теплоносителя, подогретого до расчетной температуры. Она определяется в зависимости от того, какое количество тепловой энергии будет необходимо для обогрева помещений.

Используется в том случае, когда радиаторы лишены а расход воды для каждого из них является постоянным. Упомянутое устройство должно находиться на обратном трубопроводе, в том месте, где его можно врезать в общую магистраль. Это позволяет осуществлять необходимые измерения, выставив вентиль на нужное число оборотов. Определенный постоянный расход воды в регулируемой ветви будет гарантирован. Однако пользователи достаточно часто сталкиваются с тем, что величина расхода изменяется, это может произойти, когда на радиаторах установлены термостатические регуляторы. Они призваны управлять интенсивностью нагрева помещения и создают на пути воды препятствие, уменьшая объём ее поступления. При этом в обратном общем трубопроводе расход объема теплоносителя будет меняться.

Для справки

Ручной балансировочный клапан будет гарантировать определенный объем теплоносителя, что позволит добиться необходимого эффекта, когда число батарей невелико и не достигает 5 штук. Если ограничить пределы регулирования термостатов, то имеющаяся схема может быть легко настроена. Если же количество радиаторов больше упомянутого, то они пойдут вразнос. Термостат, установленный на первой батарее, будет перекрывать поток теплоносителя, что станет причиной увеличения потока на втором радиаторе. На нем станет закрываться клапан, расход перейдет на третий радиатор и так далее. В конечном итоге такая работа приведет к тому, что одни батареи будут излишне перегреваться, а другие останутся холодными, при этом произойдет разбалансировка ветки. Автоматический балансировочный клапан должен быть установлен на стояке или ветке с достаточно большим количеством отопительных приборов, только тогда система будет работать четко.

Принцип работы клапана на стояке с большим числом радиаторов

Если будет использоваться автоматический балансировочный клапан в условиях, которые были описаны выше, то принцип действия здесь несколько иной. Настройка вентиля при этом осуществляется на максимальный расчетный расход воды. В ходе работы, когда термостат какой бы то ни было батареи будет уменьшать потребление горячей воды, давление на участке станет расти. Автоматический регулятор получит импульс посредством капиллярной трубки, это позволит устройству быстро отреагировать, скорректировав расход воды, тогда остальные термостаты не успеют сработать, перекрывание потока не произойдет, а система останется гидравлически сбалансированной.

Классификация

Балансировочный клапан, принцип работы которого был описан выше, представлен к продаже в широком ассортименте. Прежде чем сделать приобретение, вы должны разобраться в классификации. Таким образом, при выборе необходимо учитывать расчетные параметры системы в точке установки. Мастер должен обратить внимание на максимальное давление рабочей среды и номинальный параметр, а также учесть разность давлений в обратном и подающем контуре.

Клапан может относиться к тому или иному классу в зависимости от области использования. Так, устройства применяются на объектах индивидуального строительства, жилищно-коммунального хозяйства, в условиях промышленных объектов и на участках магистральных трубопроводов. Балансировочный клапан, принцип работы которого вам должен быть известен перед приобретением устройства, может быть выбран по типу трубопроводной системы, которая рассчитана на кондиционирование, горячее или холодное водоснабжение, охлаждение или отопление. Помимо прочего, описываемые приборы различаются по типу теплоносителя, как то пар, вода или раствор гликоля. По типу установки клапаны разделяются на фиксированные и регулируемые.

Основные типы клапанов

Если вас заинтересовал клапан балансировочный MSV, то он представлен к продаже в широком разнообразии, среди прочих моделей можно увидеть устройства с ручной регулировкой, с помощью которых легко настроить отдельные участки системы и весь трубопровод, определяя давление и расход среды в контрольных точках. С помощью ручных балансировочных клапанов можно отключить отдельные участки, освободив их от рабочего теплоносителя. Основным достоинством является невысокая стоимость, однако вы должны обратить внимание на некоторые недостатки. Среди основных - возможность установки баланса только для средних расчетных параметров постоянного тока. При колебаниях потока, что происходит в водопроводных системах, балансировка может нарушиться.

Автоматический балансировочный клапан, цена которого составляет 6000 рублей, может быть и автоматическим, его устанавливают на обратном и входном контуре. Еще одна разновидность клапанов предусматривает возможность регулировки температуры рабочей среды.

Особенности установки

Если вы решили приобрести балансировочный клапан «Данфосс», то первоначально должны ознакомиться с особенностями проведения монтажа. Для того чтобы гарантировать точность измерений, до и после устройства должны располагаться участки трубы, лишенные изгибов. Длина участка будет зависеть от диаметра. До клапана длина прямой трубы должна оказаться равна 5 диаметрам труб, после клапана длина должна составить два диаметра или больше. Если не учитывать данные рекомендации, когда устанавливается балансировочный клапан «Данфосс», то погрешность в измерениях может достигать 20 %.
