Чистка кондиционера своими руками: процесс очистки домашнего кондиционера, рекомендации по эксплуатации. Устройство внутреннего блока сплит системы: как разобрать оборудование для прочистки и ремонта Как разобрать сплит систему самсунг

За демонтаж самой популярной разновидности кондиционеров - сплит-системы - специалисты берут плату из расчёта 1 р. за каждый киловатт мощности. Многие владельцы охлаждающих устройств, которым приходится переезжать, с целью сэкономить свои кровные берутся демонтировать кондиционер своими руками. Сделать работу чисто, избежав фатальных ошибок, поможет ряд полезных рекомендаций.

Возможные проблемы при самостоятельном снятии

Рассказ о том, как демонтировать кондиционер своими руками, следует начать с предупреждения о подводных камнях, ожидающих неподготовленного мастера. Вот что может случиться:

Утечка хладагента: улетучившийся в атмосферу фреон причиной экологической катастрофы не станет, этого бояться не нужно. Но и даром такое событие не пройдёт: при установке кондиционера на новом месте придётся оплатить его заправку. Поэтому весьма желательно демонтировать прибор так, чтобы весь имеющийся хладагент остался внутри него.
Попадание во внутренний контур воды или пыли: такая «добавка» к хладагенту быстро приводит компрессор в негодность. Возможно, на первый взгляд вода может показаться вполне безобидным веществом, но нужно учесть, что в испарителе она будет замерзать, превращаясь в лёд. А это уже твёрдые частички, наличие которых «не совместимо с жизнью» компрессора. Чтобы свести риск попадания влаги во внутренний контур к минимуму, следует избегать производить демонтаж кондиционера во время дождя или снегопада.
Падение наружного блока: даже если внешний блок висит рядом с балконом или окном, работать с ним крайне неудобно. При этом данный узел является довольно тяжёлым, так что, не рассчитав свои силы, его легко можно уронить. Профессионалы от подобных случайностей застрахованы, так как при работах выше первого этажа пользуются автовышкой или снаряжением для промышленного альпинизма. Обывателю же для надёжности следует пригласить помощника.
Повреждение элементов прибора: наиболее ощутимыми являются повреждения, вызывающие разгерметизацию контура. Трещина может быть совсем незаметной, но вполне достаточной для утечки фреона или попадания внутрь грязи и воды. Чтобы избежать подобных неприятностей, в первую очередь следует быть аккуратным.

При выполнении своими руками такой сложной операции, как отсоединение испарителя внутреннего блока, весьма желательно пользоваться не подручными инструментами - отвёрткой и пассатижами, а профессиональными, предназначенными специально для неё.

Набор необходимых инструментов и материалов для демонтажа

Пользователи же на этом этапе зачастую орудуют, чем придётся, в результате чего повреждаются трубки испарителя, расположеные близко к креплениям. Проблема в том, что профессиональный инструмент стоит довольно дорого и даже его аренда может обойтись в сумму, вполне соизмеримую со стоимостью услуг квалифицированного мастера.

Подготовка кондиционера: «упаковываем» фреон

Итак, прежде всего, необходимо обеспечить сохранность хладагента. Чтобы понять, как это делается, нужно вспомнить устройство сплит-системы. Она представляет собой заполненный фреоном замкнутый контур, который состоит из компрессора, двух условно говоря, камер (испаритель и конденсатор) и связывающих эти элементы фреонопроводов (медные трубки).

Схема устройства сплит-системы

Из конденсатора в испаритель хладагент поступает в жидком виде, поэтому трубка, по которой он течёт, имеет меньший диаметр.

По второму фреонопроводу - из испарителя в компрессор - фреон следует уже в газообразном состоянии, поэтому диаметр этой ветки увеличен.

Чтобы осуществить демонтаж без потери газа, необходимо собрать его в конденсаторе:

во время работы кондиционера на охлаждение перекрывают вентиль между конденсатором и тонкой трубкой;
когда весь хладагент благодаря работе компрессора «переберётся» в конденсатор, нужно будет закрыть ещё и вентиль между толстой трубкой и компрессором.

Перекрываем хладагент

Важный момент: через какое время следует перекрывать второй вентиль? Правильнее всего отслеживать давление газа по вакуумному манометру. Но для этого придётся одолжить у мастеров специальный инструмент - манометрический коллектор.

Те, у кого такой возможности нет, просто выжидают около минуты: как показывает опыт, за это время бытовой кондиционер обычно успевает закачать в конденсатор почти весь фреон.

Манометры для контроля давления при перекачке фреона

Переходим от теории к практике:

Если вам удалось раздобыть манометрический коллектор, присоедините его к ниппелю (клапан шредера) на штуцере, к которому подсоединён «газовый» фреонопровод. При отсутствии такого инструмента этот пункт просто пропускаем.
Включаем кондиционер и вводим с пульта настройки: работа на охлаждение, режим «турбо», температура - как можно более низкая (допустимый минимум нужно уточнить в паспорте). Так прибор должен отработать 10 мин.
На внешнем блоке найдите вентиль, к штуцеру которого подключён жидкостный фреонопровод (напомним, что он является тонким). Под защитным колпачком, который необходимо снять, обнаружатся шлицы под шестигранник. Вставив ключ, вентиль необходимо закрыть.
Теперь следует наблюдать за манометром либо, если его нет, за часами. В первом случае ожидаем, когда прибор покажет наличие вакуума; во втором - засекаем 1 минуту.
Далее нужно произвести снятие защитного колпачка со второго вентиля на наружном блоке, к которому подсоединена толстая «газовая» магистраль, и также закрыть его при помощи шестигранника. Кондиционер после этого сразу же выключаем. Защитные колпачки возвращаем на свои места.

Всё, теперь фреон в ловушке и систему можно смело разбирать и демонтировать.

Инструкция по демонтажу кондиционера своими руками

Переходим непосредственно к деинсталляции.

Наружный блок

Отсоединяем фреонопроводы. Это можно сделать путём отвинчивания гаек, которыми магистрали прикручены к штуцерам наружного блока. К такому способу прибегают в том случае, если длина трубок позволяет использовать их на новом месте. Открытые штуцеры нужно надёжно заклеить изолентой или скотчем - это предотвратит их засорение.

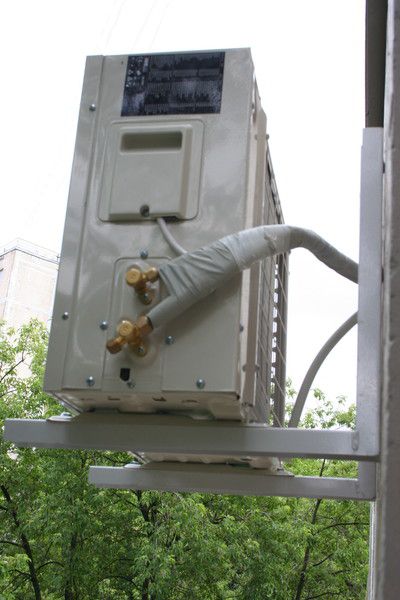

Демонтаж наружного блока

Но в большинстве случаев фреонопроводы повторно не используют, тем более что их наращивание не допускается. Тогда трубки просто обрезают труборезом на расстоянии в 150–200 мм от штуцеров, сразу же зачеканивая их концы слесарными тисками.

Зачеканенные магистрали

Совет. Если известно, что кондиционер будет храниться в разобранном виде достаточно долго, трубки можно заполнить азотом и плотно закупорить. В отличие от воздуха, точнее, содержащегося в нём кислорода, азот не приводит к окислению материала.

После всех манипуляций с наружной части фреонопроводов необходимо снять теплоизоляцию.

Убедившись, что прибор отключён от сети, снимаем защитную крышку над местом присоединения электрокабеля. Его клеммы необходимо каким-либо образом пометить, чтобы избежать путаницы при подключении на новом месте. После этого нужно открутить зажимы, при помощи которых жилы прикручены к контактам наружного блока. Освободившийся конец кабеля прикручивают к фреонопроводам, которые после этого вручную выпрямляют, чтобы иметь возможность вытащить их через отверстие в стене.

Теперь откручиваем гайки, удерживающие наружный блок на кронштейнах, и вместе с помощником снимаем его, а затем и сами кронштейны.

Обратите внимание! Во время хранения и перевозки наружный блок должен быть в вертикальном положении. При транспортировке очень важно избежать тряски и ударов - для этого лучше поместить блок в коробку с предварительно уложенным в неё пенопластом.

Отсоединение компрессора

Если демонтаж кондиционера производится с целью ремонта компрессора, последний нужно правильно отсоединить. Делается это так:

С наружного блока снимаются крышки.
После этого можно будет отсоединить от компрессора трубки всаса и нагнетания.
Отключаем провода, питающие компрессор и вентилятор.
Откручиваем крепления, удерживающие вентили и конденсатор.
Снимаем конденсатор, получая доступ к креплениям компрессора.
Снимаем компрессор.

Действуя таким образом, вы исключите риск повреждения трубопроводов обвязки. Ещё один плюс: появляется возможность вести ремонт нескольких элементов наружного блока одновременно, что позволит справиться с задачей быстрее.

Чтобы с компрессором можно было работать, нужно вылить имеющееся в нём масло.

В случае с поршневой моделью оно без проблем сливается через всасывающий патрубок. У спиральных и роторных моделей приходится просверливать днище (диаметр отверстия - 5–6 мм). Насквозь сверлить нельзя, иначе внутрь попадёт стружка. Оставляют тонкую перегородку, которую затем протыкают пробойником.

Как снять внутренний блок

Чтобы получить доступ к фиксаторам внутреннего блока, необходимо снять с него лицевую панель. Затем отсоединяют фреонопроводы, электропровода, отщёлкивают фиксаторы и снимают блок с направляющих.

Демонтаж внутреннего блока

Обратите внимание! На этом этапе обыватель сталкивается с некоторыми трудностями: при неосторожных действиях легко можно повредить защёлки испарителя.

Этот элемент производитель обычно закрывает крышкой, фиксаторы которой прижаты к стене. Труднодоступными их сделали специально: такая мера предосторожности, по мнению разработчиков, является гарантией того, что демонтажом прибора будут заниматься только специалисты. Чтобы подобраться к фиксаторам, воспользуйтесь двумя тонкими отвёртками. При этом необходимо, чтобы кто-нибудь придерживал блок.

Соблюдать осторожность следует и при отщёлкивании фиксаторов, удерживающих блок на направляющих. Если их повредить, прибор не удастся прочно зафиксировать на новом месте и он быстро выйдет из строя из-за вибраций.

Соблюдайте осторожность с защелками!

Сняв внутренний блок, откручивают монтажную пластину, извлекают из стены фреонопроводы с питающим кабелем и откручивают декоративный короб, уложенный вдоль наружной стены.

Особенности работы в зимнее время

При низких температурах нет возможности перекачать фреон в конденсатор: масло в компрессоре становится густым и попытка включить в таких условиях кондиционер приведёт к поломке нагнетателя. Такая опасность не грозит только моделям, оснащённым так называемым зимним комплектом, в котором имеются подогрев картера компрессора и дренажа, а также замедлитель скорости вращения вентилятора.

Манометрическая станция для сбора хладагента

Те, у кого подобной системы нет, могут изъять хладагент при помощи манометрической станции для сбора фреона. Подключается она, как и манометрический коллектор, к клапану шредера.

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь - тогда даже без специнструментов задача окажется вполне посильной.

Как разобрать кондиционер собственноручно, чтобы устранить неприятный запах из сплит-системы? Чтобы разобрать настенный кондиционер своими руками, нужно сначала ознакомиться с некоторыми особенностями бытовых кондиционеров.

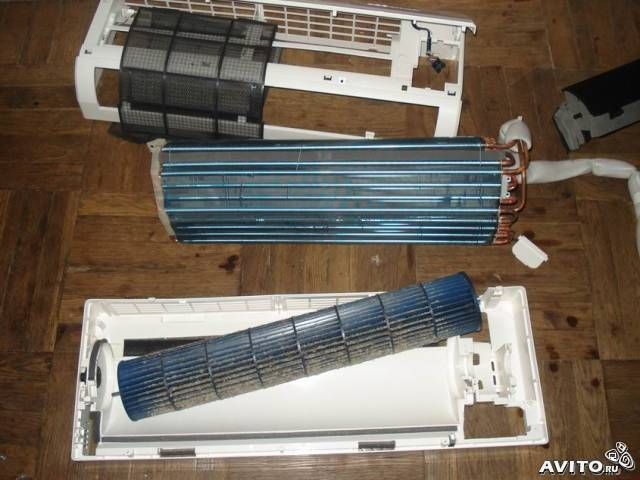

Как разобрать кондиционер

Однажды любой пользователь настенного, бытового кондиционера сталкивается со следующей неприятной проблемой: при включении сплит-системы из ее выдувного отверстия вырывается струя прохладного воздуха, наполненная слегка сладковатым запахом уже застоявшейся плесени. Это значит, что Вам пора провести техническое обслуживание своего кондиционера, то есть, тщательно его помыть, причем внутри системы. Для решения этой проблемы предусмотрено два способа: первый - это вызов мастера (однако данный способ дорогостоящий), второй - это самостоятельный разбор сплит-системы и ее последующая очистка собственными силами.

Мы предлагаем Вам все сделать собственноручно, поскольку таким образом Вам удастся сэкономить энную сумму денег, к тому же данное умение в дальнейшем может пригодиться. Представляем Вам подробное руководство по разборке комнатного блока кондиционера, которое поможет вам в решении проблемы неприятного запаха из сплит-системы. Рассмотренный алгоритм разборки кондиционера типовой, поэтому он подойдет для многих марок современных кондиционирующих устройств. Итак, чтобы разобрать кондиционер самостоятельно, вам понадобится несколько минусовых и плюсовых отверток различного диаметра, а также набор шестигранных звездочек (не для всех моделей сплит-систем). Если у вас уже есть такой нехитрый арсенал, то можете приступать к разборке внутреннего блока. Учтите, что в процессе очистки кондиционера, вам не придется снимать устройство со стены, разъединять медную трассу и сливать фреон.

В первую очередь обесточьте кондиционер, после чего снимите с внутреннего блока устройства защитные фильтры. Данный процесс детально описан в стандартном руководстве по обслуживанию вашей сплит-системы. Дальше снимите с блока его лицевую панель, для этого открутите два болта, которые закрыты защитными заглушками, после чего потяните каркас на себя (он держится сверху двумя защелками). Крышка с внутренней стороны будет покрыта плесенью и пылью, поэтому сразу отправляйте ее в мойку. Дальше снимите лопасть, которая направляет поток воздуха, для этого приложите немного физической силы и вытяните ее из пазов. Затем снимите нижнюю часть комнатного блока кондиционера с защелок-креплений, после чего отсоедините дренажный шланг сплит-системы и ее питающий провод.

Дальше нужно отсоединить всю электропроводку, при этом лучше записать, как располагаются провода. Если вам лень записывать, и к тому же вы можете похвастаться своими грандиозными познаниями в радиотехнике, то, когда будете собирать кондиционер обратно, можете воспользоваться его электрической схемой, которая располагается на внутренней стороне передней крышки комнатного блока.

Дальше отожмите крепежные скобы, после чего выньте корпус электронного блока и трансформатор. Затем вам нужно отжать три опорные защелки и аккуратно демонтировать слив и выводной шланг. Отверстие для выдувания воздуха из внутреннего блока, также, как и лопасти встроенного вентилятора, будет покрыто сильным налетом, который и источает неприятный запах. После этого открутите опорные болты электродвигателя кондиционера, аккуратно приподнимите радиатор, и снимите опору мотора. Дальше выньте лопасти, а также движок из ячейки, а радиатор можете аккуратно уложить обратно, чтобы он вдруг не упал.

Затем снимите тепловой замок, который находится на крепежном болте шкива электрического двигателя. Учтите, что сделать это непросто. Чтобы нечаянно не сгорел резиновый элемент, передающий энергию, нужно с помощью тонкого паяльника аккуратно нагреть головку болта, при этом периодически пробуйте его открутить. Когда вам удастся отделить лопасть от мотора, все загрязненные элементы системы отправьте на мойку. Чтобы помыть все детали, вам потребуется бутылка моющего средства, щетка с довольно длинными ворсинками, а также много воды. Сборка кондиционера проводится в обратном порядке.

Сами видите, что конструкция комнатного блока настенной сплит-системы не очень сложная. Поэтому, чтобы не тратить лишние средства, очистку устройства можно проводить самостоятельно, к тому же Вы теперь знаете, как разобрать кондиционер своими руками.

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

если планируется переезд;
если необходимо провести ремонтно-восстановительные работы;
если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков. В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы.

Как снять наружный блок со стены

В первую очередь предусматривают наличие необходимого инструментария. Для самостоятельного снятия кондиционера понадобятся:

разводной или газовый ключ;
шестигранники;
рожковые и торцевые ключи;
индикаторная отвертка;
труборез;
манометр или манометрическая станция.

Вместо трубореза нельзя использовать кусачки и подобные им инструменты, так как они портят качество медного трубопровода.

Сначала демонтируют внешний модуль – компрессорно-конденсаторный блок или ККБ.

Шаг 1. Разводным или гаечным ключом на торцевой стороне ККБ открывают заглушки вентилей.

Шаг 2. Закрывают жидкостной кран внешнего блока. Используют шестигранный ключ.

Шаг 3. Чтобы весь фреон перешел во внешний модуль, запускают кондиционер в режиме охлаждения на 30-40 секунд. Как только компрессор начал работать только на всасывание, на вентиль от газового трубопровода подсоединяют манометрическую станцию и ждут, когда показатели обнулятся. Сразу же перекрывают вентиль обратного забора фреона.

Шаг 4. Систему полностью обесточивают. Прежде чем приступить к следующему этапу снятия кондиционера со стены, индикаторной отверткой проверяют отсутствие тока, вставив ее в клемму с фазой.

Шаг 5. Теперь труборезом перерезают фреоновую магистраль, так как она является несъемным элементом конструкции. Оставшиеся концы необходимо заизолировать от влаги и мусора. Для этого можно использовать изоленту.

Отрезают соединительные трубки на расстоянии 15-20 см от штуцеров. Если демонтаж конденсаторного модуля осуществляется с целью проведения ремонтно-восстановительных работ, то обрезать медные трубки не надо.

Шаг 6 . Аккуратно отсоединяют дренажный трубопровод и провода межблочных соединений. Концы электрических проводов и дренажную трубку тоже желательно обмотать защитным материалом.

Шаг 7 . Теперь приступают к демонтажу самого прибора. Как правильно снять внешний блок кондиционера с кронштейнов? Чтобы отсоединить его от гаек и болтов, используют рожковый или торцевой ключ. Так как ККБ обычно имеет немалый вес, желательно взять второго человека в помощники.

Шаг 8 . Кронштейны снимают с поверхности здания или балкона, открутив запорную арматуру торцевой головкой.

После того как кондиционер уже снят со стены, приступают к его упаковыванию. Для этого понадобится многослойная картонная коробка, пенопласт и мягкая упаковочная пленка в рулоне.

Перевозить ККБ можно только в вертикальном положении во избежание гидроудара при последующей работе. Прежде чем монтировать блок на новом месте, следует дать ему постоять 2-3 часа.

Если перевозка планируется на зимнее время, нужно демонтировать кондиционер со стены чтобы не вытек весь фреон. Для этого обязательно используют манометрическую станцию. Но большинство специалистов советуют спустить хладагент и после полностью перезаправить контур.

Как снять компрессор кондиционера

Наиболее серьезной неисправностью сплит-системы может стать поломка компрессора. Она возникает при:

некачественно проведенном монтаже – отсутствии вакуумирования, нарушении правил прокладки фреонового трубопровода;
использовании сплит-системы в недопустимом температурном диапазоне;
заводском браке.

В таком случае тоже придется самостоятельно снимать ККБ кондиционера и разбирать его. Некоторые климатехники обходятся без полного демонтажа, но сделать это неспециалисту проблематично, так как в таком варианте доступ ко многим элементам сильно ограничивается.

Наружный модуль демонтирован, как теперь снять компрессор кондиционера? По сути, ничего сверхъестественного здесь нет:

С корпуса внешнего блока убирают защитную крышку;
Отсоединяют магистрали, идущие на нагнетание и всасывание, а также электрические провода, подходящие к вентилятору и компрессору;
Откручивают крепления рожковым или торцевым ключом и снимают компрессор с виброгасителей.

Стоит учесть, что прежде чем снимать компрессор кондиционера, необходимо проверить степень испорченности масла. Если оно имеет неприятный запах и меняет цвет при тестировании на окисление, то понадобится замена + промывка ККБ. При нормальных свойствах и отрицательной реакции теста на окисление масла достаточно будет простой замены.

Как снять внутренний блок с монтажной пластины

С тем, как снять компрессор кондиционера и сам наружный блок своими руками со стены, все понятно. Осталось разобраться с тем, как демонтировать внутренний модуль. Этот процесс проходит тоже в несколько этапов:

Снимают защитную крышку с корпуса;
Откручивают крепежные элементы;
Отсоединяют все связующие коммуникации: фреоновую магистраль, электрические межблочные кабеля, дренажный трубопровод. Предварительно отключают питание;
Блок снимают с пластины, раскрыв защелки креплений;
Откручивают монтажную пластину и демонтируют пластиковый провод с оставшимися медными трубками.

При снятии внутреннего блока кондиционера со стены необходимо соблюдать предельную осторожность, чтобы не повредить крепежные защелки, удерживающие модуль на монтажной пластине.

Обязательно зачеканивают концы медных фреоновых трубок таким же образом, как и у внешнего блока.

Упаковывают комнатный модуль в плотную картонную коробки, обложив его пенопластом и обернув мягкой пузырчатой пленкой. Испарительный блок можно перевозить в любом положении в отличие от ККБ.

Если требуется замена или очистка какого-либо элемента внутреннего блока кондиционера, то может также потребоваться его снятие со стены или частичный разбор на составляющие. Выглядит это следующим образом:

Снимают лицевую панель и промывают ее обратную сторону струей воды с чистящим средством или мылом;
Снимают направляющие пластины воздушного потока, достав их аккуратно из пазов. На некоторых моделях есть специальные защелки для этого;
Откручивают саморезы, аккуратно тянут нижнюю защитную часть на себя и чуть приподнимают ее верх, затем снимают ее с защелок;
Отключают питающий провод и дренаж;
Отсоединяют межблочные провода с соответствующих клемм, предварительно записав их расположение;
Снимают лоток со шлангом. У некоторых моделей он может быть стационарным, тогда его немного опускают;
Теперь снимают тангенциальный вентилятор, приподняв вверх испарительный теплообменник.

Все элементы промываются водой с чистящим средством. Можно воспользоваться парогенератором для более тщательной очистки. Когда детали обсохли, их закрепляют в обратном порядке на места.

Если требуется демонтировать плату управления, то сначала снимают защитную крышку с электронного блока, отсоединяют все провода (разъемы датчиков индикаторной панели, привода воздушных заслонок). После откручивают плату с крепежных элементов с помощью отвертки или просто отсоединяют ее от защелок.

Когда внутренний блок не демонтируют, а разбирают, нет необходимости в обрезании фреоновой магистрали.

Моноблочные системы демонтируются практически также. Единственное отличие – немного другие принципиальная электрическая схема и патрубки с рабочей жидкостью.

Когда самостоятельный демонтаж нежелателен

Не стоит снимать кондиционер своими руками в следующих случаях:

при наличии сплит-системы колонного, канального или кассетного типа;
при отсутствии у пользователя необходимых инструментов, материалов и инструкции к прибору;
при неуверенности человека в собственных силах.

В перечисленных ситуациях лучше обратиться к профессиональным монтажникам.

Прежде чем приступать к самостоятельным действиям, можно посмотреть видео о том, как снять кондиционер самому:

Воздуха имеет распределенную схему транспортировки хладагента между наружным и внутренним блоком. У такого устройства много преимуществ, кроме одного - демонтаж системы гораздо сложнее, чем моноблока. И часто незнание того, как надо снять кондиционер, приводит к его выходу из строя.

Как правильно снять кондиционер

Есть три обязательных условия, чтобы снять кондиционер самому:

Наружный блок должен находится в пределах досягаемости. Если он стоит на фасаде многоквартирного дома выше уровня второго этажа, то его можно демонтировать только из окна или с балкона. В противном случае нужно привлекать специалистов промышленного альпинизма.
Чтобы снять тяжелые блоки со стены и правильно отключить компрессор, нужен хотя бы один помощник.
Необходимо взять в аренду манометрическую станцию именно под тот тип фреона, который закачан в эту модель кондиционера.

Примечание. Последний пункт касается станций с обычными (стрелочными) манометрами. Цифровые коллекторы настраиваются под марку хладагента.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто - нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина - особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

набор гаечных и шестигранных ключей;
отвертки;
труборез или бокорезы;
ручные слесарные тиски;
плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

Применение манометрической станции для сбора фреона во внешнем блоке.
Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера - транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован - без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

тонкая - для транспортировки жидкого фреона из конденсатора в испаритель;
толстая - для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

Со штуцеров и ниппеля снимают защитные крышки.
К ниппелю подсоединяют коллектор.
Включают кондиционер на максимальный «холод».
Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
По манометру контролируют давление.
Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) - при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре - технический вакуум.

После этого можно разъединять блоки.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

герметизация штуцеров трубопроводов;
отключение и демонтаж с фасада внешнего блока;
демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Есть два способа:

Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство - остаются целыми трубки. Недостаток - высок риск попадания в компрессор воздуха.
Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток - трубки на новом месте надо ставить новые. Достоинство - операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг - отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

Фреон необходимо полностью удалить из системы. Правильный способ - собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой - спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
Зачеканивать трубки нет необходимости - после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

снимают крышку корпуса;
отсоединяют кабели и провода;
обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
обрезают дренажную трубу, сливают конденсат;
«отщелкивают» защелки крепления корпуса к монтажной пластине;
снимают блок и откручивают со стены пластину.

Демонтаж зимой

Кондиционер может работать и в зимнее время. И не только в качестве обогревателя, но и в режиме охлаждения (например, в помещениях где стоят серверы).

Примечание. Собрать фреон в конденсаторе наружного блока можно только при работе в режиме охлаждения - в режиме обогрева он уже работает как испаритель.

Особенность работы в зимнее время в этом режиме в том, что есть нижний предел температуры, на который влияет тип хладагента, вид кондиционера и дополнительное оснащение. Эта зависимость еще связана с особенностями устройства компрессора - он масляный, а масло загустевает при низких температурах. У обычных кондиционеров нижняя рабочая температура лежит в пределах от +5°C до -5°C, у инверторных - до «минус» 15-25°C.

Перед демонтажем сплит-системы надо учитывать эти нюансы. И если температура ниже указанного предела, а кондиционер не оснащен «зимним комплектом» с подогревом картера компрессора, то чтобы снять наружный блок надо использовать станцию откачки и сбора фреона (у него стоит безмасляный компрессор).

В интернете достаточно много информации, статьей и видео по этому вопросу, попробуем с вами немного обобщить и взглянуть с технической стороны на процесс чистки и обслуживания сплит системы (кондиционера) как своими руками так и при вызове специалистов.

Для начала хотелось бы ответить на вопрос который тревожит всех и вся.

Как часто нужно чистить кондиционер? Однозначного ответа нет, это зависит от условий эксплуатации и среды обитания. Одно дело кондиционер в квартире, и другое дело кондиционер в Баре, Кафе или Пищеблоке. Будем считать что у нас обычный бытовой кондиционер в квартире, стандартной мощности 7-12 кбти.

Отвечаем: чистку и обслуживание кондиционера нужно проводить ежегодно !

Что же такое правильная чистка кондиционера?

Второй вопрос, что же подразумевать под чисткой сплит системы (кондиционера). Чистка фильтров внутреннего блока, тоже можно назвать чисткой, однако толку от такой «чистки» мало. Чистка кондиционера (сплит-системы) это прежде всего чистка теплообменников (испарителя и конденсатора) внутреннего и внешнего блоков чистка вентилятора, чистка беличьего колеса, чистка дренажной системы.

Как правильно чистить фильтры сплит системы?

Чистка фильтров сплит системы должна восприниматься по умолчанию, фильтры необходимо прочищать каждые две-три недели. Как это правильно делать, Вам покажет вот эта милая девушка.

Ну а как почистить сплит чтобы от этого был реальный толк?

Без пароочистителя и мойки высокого давления это сделать сложно, но можно обойтись подручными средствами, такую чистку желательно делать перед каждым летним сезоном.

Как самостоятельно разобрать и почистить домашний кондиционер

Нашёл очень хорошее видео в интернете, как правильно чистить внутренний блок сплит системы самостоятельно, смотрим:

Чем отличается чистка от обслуживания кондиционера (сплита) ?

Обслуживание проводится специалистами с применением пароочистителя и мойки, что в принципе можете сделать и вы самостоятельно, но ключевое различие между техническим обслуживанием и чисткой сплит системы в том, что специалисты измеряют давление фреона в системе, и при необходимости проводят дозаправку необходимого количества фреона, чтобы сплит холодил на приемлемом уровне. Диагностика электрических и монтажных соединений проводится автоматически. Другими словами чистка сплит системы и есть часть работ по обслуживанию кондиционеров. Вот нашёл достойное видео, хороших ребят, всё подробно объясняют, смотрим:

Просмотрев данные видео и прочитав статью, думаю вам всем стало немножечко понятнее что же это за зверь «чистка кондиционеров» и » с чем его едят». И вы примите решение как вам поступить, почистить свой сплит самостоятельно, или вызвать специалистов. Но хотелось бы резюмировать всё вышесказаное:

1) Чистку фильтров кондиционера можно инужно проводить самостоятельно каждые 2-3 недели

2) Чистку внутреннего блока (конденсатора, беличьего колеса, дренажа) необходимо проводить ежесезнно своими силами или вызвав специалистов

3) Техническое обслуживание (комплексную чистку внутреннего и внешнего блоков, дозаправку фреоном) необходимо проводить раз в два-три года вызвав специалситов

Цифры и цены

Средняя стоимость чистки сплит системы в Краснодаре составляет 1300-1500 рублей в сезон. Сюда входит чистка внутреннего и внешнего блоков кондиционера, с разбором. С пароочистителем и мойкой, бывает просто с пароочистителем. В хороших сервисах, в разгар сезона обычно очередь как минимум 2-3 дня. Бывает и больше, а там как повезёт.

Ежегодная убыль фреона (микротрещины и микро утечки) заложенная производителем составляет 5-7%.

Дозаправка фреоном при необходимости не входит в стоимость чистки, и может составлять 500-1000 рублей дополнительно, в зависимости от количества фреона.

как снять корпус с кондиционера samsung | Автор топика: Владислав

как открыть кондиционер чтобы добраться до вентелятораю нижние 2 шурупа нашли, что надо сделать чтоб открыть

Вадим Выкручиваете два или три шурупа под горизонтальной жалюзью.

Затем низ корпуса аккуратно отодвигаете.Старайтесь чтоб жалюзи прошли сквозь прорезь. Сверху есть три крючка они сами отцепятся. После того как снимите корпус -акуратно выньте из щели термо резистор.
Затем с левой стороны открутите один шуруп удерживающий поддон для сбора дренажа, аккуратно сдвиньте его с крючков и пусть висит на дренажном шланге.
Доступ к вентилятору будет свободен.
При сборке будте внимательны. Не сломайте крючки.

Никита со всей дури с размаху о пол

Виктория Скачай на него инструкцию — там разборка в картинках. По крайней мере на мою HITACHI так.

Юрий Он вынимается из корпуса. весьма туго.

Метки: Как снять крышку внутреннего блока кондиционера Самсунг

Разборка, чистка внутреннего блока сплит системы Panasonic P.S. Не забудьте смазать подшипник крыльчатки в…

Сервисное обслуживание внутреннего блока кондиционера…

Привет всем! По просьбе моих френдов и вообще сообщников хочу написать пост о сервисном обслуживании кондиционеров, потому как это актуально уже на данный момент (надеюсь модераторы отнесуться с пониманием)! Дело в том, что потребителя частенько вводят в заблуждение, предлагая им сервисное обслуживание кондиционера ЕЖЕГОДНО!!! Этого делать не нужно, потому как всё зависит от степени загрязнённости самого помещения, где расположен кондиционер!
Как понять что чистка уже неизбежна? Давайте посмотримна процесс чистки внутреннего блока, возможно вы и сами способны произвести эту операцию:
Итак перед нами обычный внутренний блок:

Внизу, дабы не замарать ремонт, клеим плёнку, на обычный малярный скотч:

Открываем крышку, снимаем сетчатые фильтры и промываем их под струёй воды (делать это можно с любой периодичностью, но не менее раза в 2 месяца!)

Теперь снимаем полностью верхнюю часть корпуса, вместе с крышкой…

Отстёгиваем ванночку (через неё конденсат попадает на улицу)…

а затем наслаждаемся ужасным зрелищем! Вот тут мы можем уже понять, чем мы дышим включая забитый кондиционер…

Включаем на пульте 22-25 градусов (не включайте минимум… никогда в жару, ни один кондей не даст вам 16-17 градусов!!!Вы его тупо угробите!) и наслаЖЖдаемся прохладой!

… о наружнем блоке я расскажу позже! Сообщаю что я занимаюсь кондиционированием и вентиляцией уже с 2000 года и готов помочь консультацией, да и делом в этой сфере!!! Так что спрашивайте! Отвечу позже, вечером отвечу всем, потому как сейчас много работы..убегаю) Всем удачного дня!
