Можно ли сделать ремонт перфоратора самостоятельно. Ремонт перфоратора — принцип работы устройства и инструкция по разбору Самостоятельный ремонт перфоратора

Перфоратор - инструмент, без которого сегодня невозможно представить большинство работ по строительству и ремонту. Поэтому сегодня иметь этот инструмент стремится каждый человек, связанный с такими работами. Видео про ремонт перфоратора будет интересно всем, кто хочет уметь самостоятельно устранять поломки данного инструмента.

Выяснение причины поломки

Чтобы знать, что именно нужно ремонтировать, стоит разобраться в причинах поломки перфоратора. Сделать это поможет данный видеосюжет.

Замена подшипника в перфораторе

Если при работе с перфоратором вы слышите нехарактерный «шелест» или чувствуете, что сверло «проскакивает», пришло время заменять подшипник. О том, как это сделать, расскажет этот видеосюжет.

Разборка редуктора перфоратора

Редуктор перфоратора предназначен для передачи вращательного движения к патрону от двигателя. Именно это приводит в действие ударный механизм. Чтобы заменить детали или смазать их, редуктор нужно разобрать. Как это осуществить, узнаете из видеоролика.

Еще один сюжет, посвященный разборке редуктора.

Смазка перфоратора

Для того. Чтобы перфоратор не ломался и не выходил из строя, нужно правильно ухаживать за ним. Регулярная смазка перфоратора - одно из условий правильного ухода за инструментом. Чтобы смазать перфоратор, его следует предварительно разобрать. Как это сделать, вы узнаете, ознакомившись с данным видеосюжетом.

Как продлить жизнь перфоратора

Защитить перфоратор от пыли - значит пролить его срок службы. Если вы хотите знать, как своими руками можно изготовить защиту от пыли для вашего инструмента, смотрите данный видеоролик.

Перфоратор - вещь нужная, упрощающая работу и даже иногда незаменимая для мастера. Но, как и все механизмы, она может поломаться. При поломке перфоратора есть два варианта развития событий: выбросить поломанный и купить новый или попробовать починить его. Первый вариант может подойти при условии, что перфоратор дешёвый и проще купить новый. Но если перфоратор брендовый, то купить замену может оказаться и не по карману. Выбросить всегда успеется, а попробовать починить перфоратор самому стоит. По большому счету, вы ничем не рискуете. Да и особых навыков для ремонта не потребуется. Но некоторые нюансы всё-таки надо знать.

Чем что-то ремонтировать нужно постараться уберечь механизм от поломки. Или хотя бы не усугубить поломку механизма. Для этого следует обратить внимание на следующие моменты и немедленно остановить работу перфоратора:

• запах гари;
• появление неестественных дополнительных звуков;
• нестабильная работа или снижение работоспособности перфоратора.

Если возник хотя бы один из вышеперечисленных моментов, следует немедленно прекратить работу - ваш перфоратор требует ремонта. Но перед тем как приступать к устранению неисправностей перфоратора самому, надо разобраться с его внутренним устройством.

Устройство перфоратора

Для ремонта любого механизма нужно разобраться с его внутренним устройством. Итак, перфораторы могут быть двух типов:

1. С установкой двигателя горизонтально.
2. С вертикальным двигателем.

Во всём остальном все детали перфоратора в основном схожи.

Перфоратор состоит из двух частей: электрической и механической.

Электрическая часть перфоратора

В некоторых моделях выключатель совмещён с управляющим устройством.

Механическая часть перфоратора

1. Редуктор. Крепится на валу мотора.
2. Муфта сцепления.
3. Ударно-поступательный механизм.

​Вспомогательные механизмы

Некоторые модели могут быть оснащены дополнительными деталями:

• переключатель режимов;
• пылесос;
• предел глубины;
• другие.

Устранение неисправностей

Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в мастерской - удовольствие дорогостоящее, во-вторых, это может занять значительное время и, в-третьих, поломка может оказаться и не сложной, поэтому исправить её не составит труда и вскоре можно будет продолжить работу.

Прежде чем приступить к ремонту, агрегат надо разобрать. Для каждой модели есть свои нюансы разборки. Но в большинстве случаев, любая модель складывается из двух частей : передней и задней половинок, соединённые винтами. Прежде чем вывинтить их нужно снять патрон. В некоторых моделях патрон можно не снимать.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

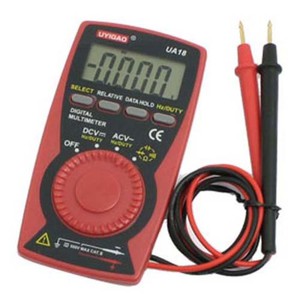

Очень хорошо если под руками есть тестер. Он упростит задачу поиска неисправности. Если такого нет, нужно поочерёдно пересмотреть все электрические части устройства.

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения .

Заменить горелые части. Если таковых нет, то можно подключить двигатель напрямую , но следует учесть, что при таком способе устранения неполадки, износ мотора увеличивается в несколько раз. Его лучше использовать только в крайних случаях.

Перегорание УУД. Тут без вариантов - нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам : износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения .

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения .

Почистить якорь. Важно эту процедуру проделывать аккуратно , чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом.

Из перфоратора пошёл дым.

Дым из устройства идёт из-за проблем со щётками. Важно время от времени и осматривать, потому что если они сотрутся и на рабочей поверхности появятся провода, это приводит к появлению дыма и царапанию якоря. Ещё одной причиной появления дыма может быть заедание мотора. Вследствие этого нагревается и дымит обмотка.

Способ устранения .

Визуально осмотреть все элементы. Если проблема в щётках - заменить, в случае заедания мотора - устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали , а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

• Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Профилактические меры

Поломку лучше предупредить, поэтому лучше придерживаться следующих рекомендаций.

1. Два раза в год менять смазку.
2. Раз в полгода профилактический осмотр щёток.
3. Каждый раз после работы тщательная чистка.
4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности. Если уверены - попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту. И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

Любой инструмент, в том числе и перфоратор, требует специального ухода за собой и бережливого использования. Поэтому каждый владелец такого электрического инструмента обязан производить регулярный осмотр агрегата, знать, как разобрать перфоратор. Разбор и ремонт устройства вполне можно произвести дома, не потратив ни копейки на услуги специалиста.

Перфоратор – обязательный инструмент на любой стройке, но из-за неосторожного применения он очень быстро изнашивается и выходит из строя. Это происходит по причине больших нагрузок на инструмент. Как мы знаем, перфоратор зачастую работает на полной мощности в самых тяжёлых условиях. Из-за таких нагрузок, даже брендовые модели поддаются поломкам. Поэтому каждый владелец этого аппарата должен знать, как осуществить ремонт перфоратора своими руками.

Как и любое другое техническое устройство, перфоратор можно починить, для этого его не обязательно нести в специализированную мастерскую. Хотя далеко не каждый мужчина знает, как отремонтировать перфоратор, но не беда! Эта статья поможет вам сделать ремонт своими руками без посторонней помощи.

Наиболее частой причиной поломки инструмента является отошедший провод. Из-за простого невнимания люди платят значительные деньги за сущую безделицу в сервисах по ремонту перфораторов. Элементарного осмотра бывает достаточно для понимания, что инструмент сломался условно, что его можно легко починить самому без посторонней помощи.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Признаки неисправностей оборудования

Любые нарушения в работе инструмента имеют свои причины, которые следует обнаружить. Человек, который приобрёл инструмент, к примеру, фирмы Bosch или Спарки, ждёт от него соответствующего высокого результата работы, как от каждого иностранного, качественного товара. Чтобы исключить риск возникновения серьёзных поломок, нужно знать принцип действия устройства. По некоторым характерным признакам можно выявить причину поломки и не допустить возникновения большей проблемы.

Признаки:

• Запах гари из устройства.
• Во время работы возникают паузы или происходят небольшие замыкания.
• Аппарат не включается с первого раза или работает с перебоями.
• Появление посторонних шумов при работе с устройством. При этом раньше такие шумы не были замечены.

Любые из вышеперечисленных признаков не следует игнорировать. Приступите к выяснению причины сбоя агрегата. Для бесперебойной работы в течение длительного срока следует внимательно следить и ухаживать за инструментом. Для починки аппарата следует изучить составляющие перфоратора и научиться разбирать и собирать его.

Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его. Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

• Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
• Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
• Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
• Снятие накладки (задней) на ручку.
• Вынимание щетки двигателя.
• Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
• Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
• Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Бытовой перфоратор - универсальный и полезный инструмент, с помощью которого решают самые сложные задачи по удалению и сверлению бетонных стен и перекрытий, бурению камней, дорожного покрытия и др. Его используют при постоянных нагрузках, и со временем отдельные части механизма или электрики могут выйти из строя. Качественное изделие стоит дорого, поэтому некоторые поломки можно устранить своими руками, главное - знать устройство и принцип работы этого незаменимого в строительстве инструмента.

Особенности и устройство строительного перфоратора

Независимо от типа инструмента, его мощности и сферы применения большинство современных моделей, включая такие популярные бренды, как Makita, Bosh, Stihl, Stern, Метабо, Интерскол и др., имеют схожую конструкцию и состоят из основных элементов: патрона, ударного механизма, редуктора, двигателя, кнопки включения, переключателя режимов и соединительного шнура.

Отдельные варианты оснащаются такими дополнительными функциями, как антивибрационная система, регулятор частоты ударов и ограничитель глубины сверления. В отличие от классической дрели перфоратор обладает усиленной ударной опцией, что позволяет использовать его для работы со сложными и прочными материалами, включая бетон, природный камень, кирпич и др.

Двигатель устройства создает вращательное движение, которое преобразовывается в мощное и поступательное колебание ударного механизма (бура, лопатки или зубила) за счет принципа компрессии между активными поршнями инструмента.

Некоторые модели помимо основных функции бурения и режима отбойного молотка могут иметь и сверлильную роль. Такие инструменты считаются универсальными, однако именно они чаще выходят из строя из-за более сложной механической системы.

Для работ по сверлению лучше использовать надежную дрель, а перфоратор применять только по его прямому назначению. Чтобы избежать преждевременных поломок различных деталей, также соблюдают правила работы с этим инструментом и проводят профилактическую обработку (смазка и чистка отдельных его элементов).

Виды и устранение неисправностей

Все возникающие поломки перфоратора принято делить на 2 категории в зависимости от характера повреждения:

• механические;
• электрические.

Первые обычно проявляются в дополнительном шуме, нехарактерных скрежетах, повышенной вибрации и др. К наиболее частым неисправностям механического типа относят:

• выход из строя переключателя режимов работы;
• износ резиновых элементов и уплотнителей на бойке;
• повреждение ударного механизма инструмента;
• износ основного ствола при длительной эксплуатации;
• неисправность шестеренок и поломка патрона-держателя бура или лопатки.

Такие проблемы чаще всего возникают при нарушении режима эксплуатации инструмента или при длительном его использовании под высокими нагрузками. Ремонт перфоратора при каждой из вышеперечисленных поломок можно сделать своими руками, но иногда все же потребуется помощь специалистов.

Появление электрических неисправностей понимают по запаху гари из корпуса устройства, искрению при включении и работе, быстрому перегреву двигателя, нехарактерному "гудению" внутри механизма, образованию дыма и т. д. По электрике выделяют такие частые поломки, как:

• проблемы с включением/выключением перфоратора;
• износ щеток или засорение коллектора на моторе;
• слабый контакт цепи;
• проблемы с ротором и статором двигателя;
• выход из строя аккумуляторной батареи (на пневматических моделях).

Решение большинства поломок электрического характера исправляют самостоятельно только при наличии электротехнических знаний. В остальных случаях лучше обратиться к специалисту в этой области, чтобы окончательно не повредить рабочее устройство.

Разборка патрона и корпуса инструмента для ремонта

Чтобы устранить одну или несколько возникших неисправностей, следует знать, как правильно разобрать и собрать перфоратор. Главное - соблюдать алгоритм действий и технику безопасности и иметь под рукой необходимые инструменты. Если предстоит сложный процесс разборки и ремонта, то лучше фотографировать каждый этап, чтобы потом было проще собрать его обратно.

Демонтаж патрона начинают со снятия резинового пыльника(1). Затем плоской отверткой аккуратно поддевают стопорное кольцо (2) и извлекают аналогичную пластиковую деталь (3). Следом приступают к снятию основной шайбы (4), на этом этапе важно не потерять маленький металлический шарик (или несколько штук в зависимости от модели), который находится под шайбой. Теперь последовательно снимают оставшиеся элементы - пружину (6) и пластинку (5).

Износ одной из вышеперечисленных деталей приводит к тому, что бур застревает в патроне, из-за чего нормальная работа инструмента невозможна. Следует заменить поврежденный элемент, а все остальные составляющие тщательно прочистить, смазать и установить все на место в обратном порядке.

Для снятия и разборки основного корпуса над механической частью перфоратора необходимо снять переключатель режимов работы. Ролик с датчиком устанавливают в рабочее положение "отбойный молоток" с соответствующей иконкой в виде буквы "Т". Далее нажимают на кнопку с правой стороны индикатора и аккуратно тянут его вниз до появления щелчка.

Теперь плоской отверткой поддевают переключатель и подтягивают его на себя. На некоторых видах инструмента он может быть прикручен к корпусу шурупами, которые просто откручивают.

Разборка корпуса при электрических повреждениях

Если с механической частью устройства все в порядке, а при работе возникают признаки, которые указывают на электрический характер поломки, необходимо снять пластиковый кожух и при необходимости разобрать двигатель и сопутствующие ему части.

Задняя крышка практически на всех моделях крепится на шурупах, после снятия переключателя их откручивают по периметру и аккуратно, чтобы не сломать элементы кожуха, снимают пластиковый корпус. Теперь выкручивают крепежный элемент сетевого кабеля, следующей извлекают из креплений проводку и снимают пусковую кнопку.

Все провода, идущие к статору также снимают, после чего извлекают щетки двигателя, которые закреплены на нескольких болтах. Если проблема с ротором в редукторе, то его демонтируют, после чего меняют поврежденные в нем подшипники при помощи специального инструмента. При необходимости снимают воздухозаборник и извлекают из кожуха статор, аккуратно постукивая по нему деревянным предметом.

Замена щеток двигателя своими руками

Необходимость в новых щетках появляется при наличии характерного запаха гари из корпуса перфоратора, сильный нагрев двигателя при работе и искрение в области коллектора. При нормальном состоянии этой детали искра иногда возникает непосредственно под щетками, но если происходит искрение по всей области коллектора, значит проблема кроется в подшипниках ротора или перегорании пластин.

В этой ситуации отремонтировать инструмент своими руками достаточно сложно. Для выявления неисправностей статора или ротора замеряют поочередное сопротивление на них с помощью электрического тестера, оно должно быть одинаковым и последовательным на обеих намотках. В противном случае лучше обратиться в сервисный центр, но проблему с щетками решают самостоятельно.

Для их замены снимают заднюю крышку и крепление двигателя внутри устройства. После этого извлекают детали из коробов-держателей вместе с пружинами. Щетки в перфораторах бывают 2 видов:

• Графитовые. Более долговечны и практичны, но из-за твердости материала неплотно прилегают к статору, что при длительной эксплуатации приводит к его износу.
• Угольные. Изнашиваются быстрее первых, но имеют лучшее прилегание, что положительно отражается на производительности статора.

На более дорогих и мощных моделях перфораторов устанавливаются комбинированные варианты деталей, с графитом и углем в равных пропорциях. Специалисты рекомендуют проводить осмотр щеток двигателя каждый год эксплуатации инструмента, чтобы не дожидаться их полного износа и искрения мотора. Их меняют при износе 1/3 от начального объема (8-10 мм).

Обращают внимание и на состояние пружин, которые установлены на этих деталях и на креплении контактов. Если в процессе работы железо слетит, это приведет к серьезным повреждениям двигателя, а неплотные контакты уменьшают производительность инструмента. Перед установкой новых щеток основные детали двигателя очищают от угольной или графитовой пыли и других загрязнений с помощью медицинского спирта.

Устройство и ремонт ударного механизма на "бочковых" перфораторах

Ударные механизмы различают в зависимости от типа и предназначения конкретного перфоратора. Бочковые или вертикальные варианты Бош или Макита, на которых двигатель крепиться вертикально, обладают в большинстве своем ударными блоками на основе шатунного механизма (КШМ).

Чаще всего из строя выходит специальный подшипник качения, который установлен либо в основании основного шатуна, либо на кулачке колесика с эксцентриком. На некоторых моделях эта деталь заменяется на подшипник скольжения, который должен быть постоянно и обильно смазан.

Еще одна распространенная проблема - сломанный боек. О ней свидетельствуют слабые ударные свойства перфоратора или вовсе их отсутствие. Чтобы заменить эту деталь, нужно разобрать механический ствол инструмента по следующей схеме.

Сначала проводят отсоединение ствола от корпуса перфоратора. Для этого снимают патрон по вышеописанной технологии, после чего постукивают стволом по столешнице до тех пор, пока из него не выйдет поршень, а затем подбивают корпус молотком и извлекают необходимую деталь.

Теперь снимают стопорное кольцо, которое удерживает поршень в нужном положении. Следом вынимают и сам подшипник, из которого извлекают и металлические шарики.

Это позволяет добраться до растровой втулки, с которой также снимают шарики. Важно не перепутать их с теми, что находились в подшипнике, они меньше по диаметру. Финальным этапом просовывают плоскую отвертку внутрь втулки и выталкивают оттуда сломанный боек.

Помимо этой детали, дополнительно осматривают уплотнительные прокладки и сальники в корпусе ствола. Если они изношены их заменяют новыми.

Ремонт ударного механизма на инструментах горизонтального типа

При горизонтальном расположении двигателя (на многих моделях Бош, Хитачи, Энергомаш и др.) выполняется и другая система ударного блока. В нем вместо шатуна на поршне установлен качающийся подшипник, который и приводит его в движение. Он же и является частой причиной выхода перфоратора из строя, а именно потери ударных качеств, когда аппарат просто не долбит как надо.

Снимают изношенную деталь с помощью плоской отвертки, которой поддевают скобу на корпусе редуктора и снимают ее. После этого подшипник легко отделяется от основного корпуса, а сам редуктор тщательно промывают, так как внутри могут остаться осколки старой детали. А после установки нового подшипника заново смазывают плотным слоем подходящего материала.

Если причина кроется в бойке, то для его извлечения из ствола снимают стопорное кольцо, с помощью отвертки, которую вставляют в отверстие и смещают его по направлению к шестеренкам с двух сторон. Той же отверткой продавливают корпус и вынимают из него сломанный боек. При обратной сборке ударного механизма обязательно наносят слой смазки на все металлические части.

Устранение других механических поломок

При выходе из строя специального переключателя режимов, который происходит из-за засорения грязью и строительной пылью, его снимают по описанной выше инструкции, прочищают и устанавливают обратно либо меняют на новый, если он сломан.

При потере сверлильных свойств и долгой эксплуатации перфоратора могут быть изношены зубья шестерни на роторном валу. Проблема часто возникает, если неправильно пользоваться инструментом (слишком сильные нагрузки) или из-за неисправности и перебоев в работе муфты сцепления.

Если бур, сверло или лопатка просто не держатся в патроне, необходимо его разобрать и заменить шарик, ограничительное кольцо или фиксирующую пружину. В случае застревания бура внутри патрона причина кроется либо в недостаточной смазке на хвостовике (решить ее можно дополнительным впрыскиванием WD-40 под уплотнительную резинку), либо произошла расклепка держателя.

В этом случае наносят дополнительную смазку и через какое-то время вручную вытаскивают бур, расшатывая его в разные стороны. Если это не помогло, то разбирают патрон и механически выбивают оснастку молотком.

Чтобы избежать большого количества проблем с перфоратором, необходимо соблюдать правила его эксплуатации:

• по окончании всех работ обязательно удаляют весь накопившийся в патроне мусор, пыль и грязь;
• при бурении бетонных конструкций соблюдают периодичность работ (каждые 2-3 см сверло вынимают из стены и дают немного остыть);
• проводят профилактическую смазку внешних и внутренних деталей инструмента, особенно при длительной его эксплуатации;
• соблюдают правила хранения перфоратора в пластиковой упаковочной коробке, в помещении с невысокой влажностью.

Нормальная эксплуатация качественного перфоратора позволит избежать технических поломок в течение длительного периода времени. Покупайте только модели от проверенных производителей и используйте инструмент строго по его прямому назначению. Если вы не уверены, в каком месте и какого типа поломка у вашего устройства, не стоит экспериментировать с ним. Лучше обратиться к специалистам или в сервисный центр, если на него действует заводская гарантия.

Если Вам необходим ремонт перфоратора, то это означает, как минимум, что он у Вас уже есть. Хотя вполне возможно, что Вы еще только выбираете этот ударный сверлильный инструмент, параллельно изучая слабые места его конструкции, и какие узлы теоретически в нем могут выйти из строя.

Что же, попробуем Вам помочь. В этой статье мы изучим:

• Устройство перфораторов.
• Самые нагруженные детали и узлы инструмента.
• Разборка и сборка.
• Мероприятия, продлевающие жизнь ударно-сверлильного электроинструмента.

Устройство перфораторов

Изучение принципа действия ударно-сверлильного инструмента не только расширит Ваш технический кругозор, но в первую очередь позволит грамотно произвести его техническое обслуживание и, в случае необходимости, ремонт. Для облегчения понимания процессов, происходящих во время сверления твердых материалов (а этот инструмент предназначен для выполнения именно таких работ), не поленитесь посмотреть эти два коротких ролика. Первый наглядно показывает работу перфоратора с продольным расположением двигателя.

Второй видеоролик демонстрирует устройство перфоратора с поперечным расположением двигателя.

Итак, начнем с самого главного: бетон, кирпич, камень инструмент разрушает ударной волной , возникающей в момент очень короткого соприкосновения ударника с торцом бура (через боек). Энергия ударной волны передается через бур (ударное сверло) и разрушает связи (образует микротрещины) между зернами минералов, составляющих камень (бетон, кирпич). Спиральные канавки вращающегося бура служат для отвода отколовшихся частиц материала из отверстия.

(Отсюда следует вывод: нет никакой необходимости сильно давить перфоратором на бетонную стену, быстрее сверлить он не станет - только устанете сами, и инструмент быстрее сломается.)

Ударник изготовлен из высокопрочной стали и достаточно свободно движется внутри цилиндра поршня.

Уплотнительное резиновое колечко герметизирует зазор, не позволяя воздуху свободно проходить в щель между цилиндром и ударником.

Внешняя обойма подшипника качения, посаженного под углом на вращаемый электродвигателем вал, совершает возвратно поступательные движения, заставляя цилиндр поршня перемещаться вперед-назад.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

При перемещении цилиндра вперед (в сторону бура), ударник по инерции остается на месте, воздух между ударником и задней стенкой цилиндра сжимается и толкает ударник на встречу с торцом бура.

Фактически этот воздух служит демпфирующим элементом, предотвращающим деформацию и разрушение цилиндра перфоратора. В инструменте с поперечным расположением двигателя цилиндр неподвижен, а разрежение и сжатие воздуха позади ударника создается поршнем, приводимым в действие кривошипно-шатунным механизмом.

Самые нагруженные детали и узлы перфоратора

Исходя из всего вышесказанного, ударный механизм и редуктор в процессе длительной работы испытывает максимальные нагрузки. Часть кинетической энергии ударника переходит в тепловую энергию, и нагревает весь узел. Уплотнительное кольцо непрерывно трется о внутреннюю поверхность цилиндра и при недостатке смазки изнашивается, с течением времени пропуская все больше воздуха из рабочей зоны.

Энергии сжатого воздуха становится все меньше - ударное сверло уже не долбит как нужно. При самостоятельном ремонте перфоратора порой достаточно просто заменить смазку в редукторе, цилиндре поршня и резиновое уплотнительное колечко на ударнике.

При длительной непрерывной работе или в момент обычного сверления под высокой нагрузкой электродвигатель может легко перегреться и сгореть. Хотя последние модели инструмента имеют электронный блок управления, включающий в себя защиту от перегрузки двигателя. О поиске неисправности электродвигателя, шнура питания, электроники и кнопки включения при желании можете почитать в предыдущей статье.

Разборка и сборка перфоратора

При попытке сделать ремонт перфоратора своими руками, прежде всего, необходимо его разобрать. Для этого снимается резиновый наконечник, кольцевая пружина, кожух муфты фиксации бура. Вынимается фиксирующий стальной шарик. Повернув в крайнее положение переключатель режима работы, нажав на фиксирующую кнопку на нем, снимается ручка переключателя.

Снимается задняя накладка на ручку, вынимаются щетки электродвигателя. Откручиваются 4 винта (со стороны бура) и снимется вся передняя часть инструмента (корпус редуктора), содержащая ствол, редуктор, ударный механизм и переключатель режима работы.

Вынимается ротор двигателя. Откручивается два винта, крепящих статор. Снимаются 4 клеммы с контактов статора, затем он вынимается из корпуса. Вынимается выключатель (кнопка + переключатель реверса), держатель щеток, фильтр помех и шнур питания.

При необходимости ремонта перфоратора в части ударного механизма и редуктора, откручиваются 4 винта с торца корпуса редуктора, затем снимается внешний пластиковый кожух. Делать это лучше в вертикальном положении. Тогда во внутреннем корпусе все детали останутся на своих местах.

После замены неисправной детали сборка осуществляется в обратном порядке. Части, оказавшиеся «лишними», следует вытереть насухо и отнести в ремонтную мастерскую вместе с перфоратором.

Мероприятия, продлевающие «жизнь» перфоратору

Все мероприятия сводятся к следующему:

• Внимательно изучите руководство пользователя и инструкцию по эксплуатации инструмента.
• Неукоснительно следуйте предписаниям, указанным в инструкции.
• Регулярно заменяйте смазку редуктора и ударного механизма. Именно заменяйте, так как добавлять новую смазку к отработанной старой нет никакого смысла - металлическая пыль служит прекрасным абразивом, «съедающим» все на своем пути.
• Перед работой смазывайте хвостовик бура.
• Регулярно осматривайте щетки электродвигателя и заменяйте по мере необходимости.
• Очищайте инструмент снаружи каждый день по окончании работы.
• Старайтесь не работать в клубах пыли - вредно не только для перфоратора, но и для Ваших легких. Проветривайте рабочее место, открыв все окна.
• Не лезьте туда, в чем совершенно ничего не понимаете - доверьте обслуживание профессионалу, или, если уж взялись делать ремонт перфоратора своими руками, то делайте это не спеша, хорошо запоминая, куда что положили.

Желаем Вам успехов!

Устройство пневматического ударного механизма перфоратора:
1- качающийся подшипник, 2- поршень, 3- таран, 4 - ударный шток

Конструктивные особенности перфораторов предполагают некоторые различия в расположении стандартных механизмов. Основные узлы неизменны в любой модели. Это электродвигатель, понижающий редуктор, ударный комплексный механизм, концевая рабочая часть (патрон). Основной принцип работы - это превращение кинетической энергии вращательного движения двигателя в энергию удара за счет колебательных движений осевого вала (отбойника) ударного механизма.

Точно заинтересует:Как выбрать правильный перфоратор - гарантируем, будет полезно

Механические различия в конструкциях перфораторов

Двигатель большинства перфораторов коллекторный. Его расположение может быть горизонтальным и вертикальным. Первый вариант размещения двигателя используется в легких маломощных аппаратах. Второй - в средних и тяжелых машинах. Легкие перфораторы удобно использовать для бытовых работ, сверления небольших отверстий, легкого срабатывания старого покрытия стен или полов. Ими можно работать и в труднодоступных местах, однако вибрация у этого типа инструмента, учитывая его схему ударного механизма, довольно велика. Да и мощности их едва ли хватит, чтобы работать по монолитному бетону.

Перфораторы с вертикальным расположением двигателя снабжены антивибрационной системой, а также кривошипно-шатунным ударным механизмом, более мощным и стойким к долговременным нагрузкам. Мощность удара в некоторых модификациях тяжелого типа может достигать 20Дж, среднего - 8. Они больше по размеру и весу инструмента, и предназначены для особо твердых поверхностей.

Принцип работы ударного механизма

Вращательное движение двигателя приводит в действие один из важнейших узлов перфоратора, ударный механизм. У пневматической системы этого узла есть 2 варианта исполнения — с применением качающегося подшипника или кривошипно-шатунного механизма, совмещенного с редукторной частью. При вращении вала создаются колебательные вращения поршня, закачивающего воздух в рабочий цилиндр системы. В этом цилиндре за счет небольшого пространства, создается давление сжатого воздуха, который двигает таран и боек. В результате кратковременных импульсных переходов поршня и тарана, эти движения преобразуются в удары.

При холостом ходе, будучи не прижатым к твердой поверхности, этот механизм самоотключается, компрессионное давление не образуется, и удары не производятся.

Как выполнить правильный ремонт перфоратора своими силами

Рабочий механизм остается в неподвижном состоянии.

Обороты вращения вала регулируются нажатием кнопки, если предусмотрен плавный запуск. В некоторых моделях кнопка имеет регулятор настройки предельного нажатия курка, который настраивает число оборотов и мощность работы двигателя.

Редуктор перфоратора способствует передачи числа оборотов с соответствующими параметрами мощности и крутящего момента от начального узла (двигателя) к конечному (ударному механизму). Понижение передаточного числа необходимо для нормальной работы всего аппарата при его вибрационных параметрах. Понижающий тип редуктора приводит к меньшему количеству оборотов двигателя и увеличению мощности конечного агрегата. Для смазки его применяют специализированную плотную смазку типа солидола, заправляемую при изготовлении или текущем ремонте.

Корпус перфоратора изготавливается в основном из металла (дюралюминиевые сплавы, сталь), лишь возле электрической части, в районе спусковой кнопки, его делают из прочного пластика.

Фото: tool-land.ru

Фото: www.expertcen.ru

Не работает ударный режим в перфораторе

Форум / Инструмент и оборудование / Не работает ударный режим в перфораторе

Задайте интересующий Вас вопрос на нашем форуме без регистрации
и Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума!
Почему мы в этом так уверены? Потому что мы платим им за это!

Узнать подробности

Проблема вот в чем: вчера во время бурения отверстий 10 мм, для крепления пенопласта — перфоратор перестал работать в режиме удара (как в режиме удара так и в режиме сверления + удар), пробурив половину глубины отверстия он отказался дальше работать.
В режиме сверления перфоратор работает. Также если перейти в режим бурения, то слышно, что мотор в середине работает, но бурение не работает.
Подскажите пожалуйста в чем может быть причина данных неудобств. Можно справиться своими силами? Нужно везти в ремонт?
Перфоратору 4-5 лет, использовался для строительства собственного дома и для работ в хозяйстве.

Ну сложно сказать что произошло. Наиболее вероятная версия это поломка механизма переключения режимов. Возможно отошёл контакт такого переключения. В любом другом случае не работали бы все режимы. Разберите, посмотрите. Возможно обойдётся простым спаиванием контакта.

tyui

Да это надо разбирать смотреть, посмотрите обмотку поршневой системы.

Я в свое время тоже сталкивался с подобной бедой пришлось менять поршень и менять уплотнительное кольцо. А вообще проще отдать в мастерскую.

я прошу прощения, на сколько я понял, в вопросе речь шла о электрическом перфораторе, разве у электрического перфоратора есть поршень и уплотнительное кольцо?
Согласен с «Максимкой» причина поломки скорее всего в механизме переключения, есть вероятность починить перфоратор самостоятельно.

Уважаемый ТС! Поршни лучше не трогайте, иначе возможно воспламенение горючего!!! (шутка, надеюсь поняли:). tyui, а где поршень в перфораторе? По поводу поломки: самый разумный вариант — отнести инструмент в профессиональный ремонт. Если не разбираетесь — такого можете наремонтировать, что и спецы не починят.

Первый раз слышу о поршневой системе в перфораторе. А вам, Доминик, советую отнести перфоратор в ремонт, если не знаете, как ремонтировать переключатель. Думаю, что не в самом механизме поломка, а в том, что контакт отошел или сгорел

разобрать нужно редуктор перфа. Да смотреть чего не так. Поршень не причем если слышно как работает, хотя возможно что треснул.

Ремонт перфоратора своими руками

Скорее причина в бойке. А, возможно ещё кольца уплотнительные….разгерметизация-не создается давление-не двигается боёк.

Перестал долбить перфоратор Hammer («бочка»). Смазка бойка в обойме бура загустела, стала как смола, и боёк перестал двигаться в обойме бура. После промывки и смазки бойка и обоймы бура жидким маслом боёк стал двигаться в обойме бура, а перфоратор стал долбить.

Но если ты у нас проездом, ты все еще можешь:

Конструкции перфораторов

Конструкции перфораторов. Переносные перфораторы по конструкции мало отличаются друг от друга. Рассмотрим устройство одного из распространенных перфораторов ПП63В (рис. 16.8).

Он состоит из цилиндра 1, ствола 2 и задней крышки 11, соединенных между собой стяжными болтами 10 с гайками. Поршень-ударник 3 под действием сжатого воздуха, поступающего попеременно в переднюю или заднюю относительно поршня полости цилиндра, совершает возвратно-поступательное движение. Очередность подачи сжатого воздуха регулируется клапанным воздухораспределительным устройством 15. В конце рабочего хода поршень-ударник своим штоком ударяет по хвостовику бура. При обратном ходе поршень-ударник с помощью механизма 9 поворачивает бур на некоторый угол. Для удаления из шпура разрушенной горной породы перфоратор имеет промывочное устройство 12, которое по промывочной трубке перфоратора, осевому каналу в штанге и отверстиям в коронке подает воду на забой шпура.

Буродержатель 4 служит для центрирования бура в процессе бурения шпура и извлечения бура из шпура. Глушитель шума 16, выполненный из резины, установлен над выхлопными отверстиями, имеющимися в стенке цилиндра, и может поворачиваться относительно цилиндра, что позволяет направлять отработанный воздух в сторону от бурильщика.
Для поддержания перфоратора во время работы имеется рукоятка 8, соединенная с перфоратором через виброгасящее устройство 7. Оно представляет собой трубчатую металлическую конструкцию с пружинной системой 5 гашения вибрации. С поддерживающими устройствами перфоратор соединяют кронштейном 6.
Телескопные перфораторы (рис. 16.9) отличаются от переносных наличием пневматического телескопического податчика и устройства, защищающего механизмы перфоратора от попадания в них шлама из шпура. Телескопический податчик состоит из цилиндра 13, поршня 11 со штоком 12. Упор 14 удерживает перфоратор от поворота при бурении и смещения по поверхности, на которой он установлен (почва выработки, рабочий полок и т. д.).

Ремонт перфоратора своими руками: реально ли это?

На перфораторе есть рукоятка управления подачей 10 с кнопкой для выпуска при необходимости сжатого воздуха из податчика без прекращения работы перфоратора.
Защиту узлов перфоратора от попадания в них шлама обеспечивают следующим образом. Буродержатель у перфоратора заменен грандбуксой 3, которую ввинчивают в поворотную буксу 4. Буровая штанга, выполняемая для телескопных перфораторов без буртика, удерживается в перфораторе в нужном положении благодаря наличию дополнительного бойка 5. Шламоуловитель 6 устанавливают на патроне 7 перфоратора. Он улавливает воду, шлам и отводит их в сторону по рукаву 8. Попадание внутрь перфоратора стекающего шлама предотвращается благодаря подаче сжатого воздуха по специальной трубке 9, расположенной концентрично той, по которой вода поступает в шпур. Рукоятка 2 пускового крана, как и у переносных перфораторов, имеет четыре положения.
