Электро шнековые буры для грунта. Самоделки из перфоратора: вибратор для бетона и ямобур. Виды аккумуляторной батареи

Электробур для земляных работ успешно используется в тех случаях, когда необходимо, к примеру, просверлить отверстие под сваи, сделать траншею или углубление для монтажа столбов ограждения, пробурить яму для посадки дерева или кустарника и т. д.

Краткое описание устройства и преимуществ оборудования

По своей конструкции электробур для земляных работ - это электрический двигатель, который имеет две рукоятки, а также зажимной механизм, использующийся для зажима Этот инструмент чаще всего изготавливается в виде шнека. Стоит отметить, что насадки съемные и могут быть разного диаметра, что позволяет регулировать размер отверстия, которое будет пробурено. Также стоит отметить, что имеется условное разделение буров на типы, в зависимости от их предназначения. Выделяют садовые, земляные и свайные инструменты.

Электробур для земляных работ - это редкость среди людей, имеющих загородные участки, несмотря на то, что обладает некоторыми преимуществами. Если сравнивать его с ручным типом, то, конечно же, плюс в том, что основное вращательное усилие происходит за счет электрического мотора, а не сил человека.

Если сравнить устройство с бензиновым агрегатом, то к преимуществам относится бесшумная работа, экологичность и готовность к работе (заводить его, как бензиновый, не приходится).

Применение оборудования

Как говорилось ранее, одним из наибольших преимуществ в плане использования бура стало то, что он с легкостью справляется с обустройством углублений под сваи. Конечно, можно делать это и ручным типом агрегата, но электробур для земляных работ справится с этой задачей куда быстрее. К тому же наличие небольших камней или корней внутри почвы сильно затруднит рытье углубления, если оно проходит вручную, для электрического мотора это не помеха.

Еще одно удобство использования оборудования заключается в том, что он более компактный, чем обычный бур, а потому его эксплуатация в местах с ограниченным пространством наиболее приемлема. Небольшие габариты и высокая функциональность агрегата - это его основные положительные качества. Стоит также добавить, что в сравнении с бензиновыми моделями вес электрического бура меньше, что облегчает работу с ним.

Модели и недостаток

Большие модели земляных мотобуров используются и для рытья колодцев, к примеру. Типы с насадкой меньшего диаметра применяются для под домашнее применение (посадка растений, установка столбов и т. д.). Однако же стоит отметить, что в линейке моделей имеются и многофункциональные типы, имеющие съемные насадки. Это дает возможность использовать их в зависимости от нужд, а также от качества и вида грунта, с которым придется работать.

Естественно, что основным недостатком бура является то, что его эксплуатация в местах, где отсутствует электричество, невозможна. Да, при покупке устройства в комплекте обычно имеется аккумулятор, однако зарядки его хватает на короткий промежуток времени.

Принцип работы агрегата

Электрический бур - это электромотор и вал, имеющий типа. При применении такого оборудования отверстие в земле будет иметь ровные края и четкий диаметр шнека. Непосредственный процесс бурения осуществляется за счет того, что шнек имеет очень острый наконечник, а также заостренные винтообразные лопасти. При запуске оборудования электрический мотор начинает вращаться, передавая свое усилие на вал, к которому прикреплен шнек. Таким образом и происходит бурение.

Выгодная стоимость устройства

Цена электробура для земляных работ - это также одно из его преимуществ. Примерная стоимость устройства - 1 000 рублей. Тут важно отметить, что за эту сумму приобретается само устройство и базовая насадка, идущая в комплекте. А дальше можно приобретать отдельно шнеки разного диаметра, если это необходимо. Таким образом можно сильно увеличить функциональность оборудования за минимальную стоимость. Также сэкономить поможет и правильный выбор.

Если планируется эксплуатировать прибор в саду, то есть для садовых нужд, то хватит и мощности в 1,5 кВт. Если планируется бурить отверстия под строительные нужды (свайный фундамент), то понадобится устройство с мощностью от 2 кВт. Если есть такая необходимость, то электрические агрегаты могут быть использованы и для бурения льда.

Отзывы об электробуре для земляных работ в основном положительные. Из основных качеств, которые выделяют покупатели, стоит выделить легкость эксплуатации, небольшой вес, качество устройства и его сравнительно невысокую стоимость.

Имеются и негативные отзывы. Однако чаще всего их оставляют люди, которые не разобрались в правилах его эксплуатации и приобрели, допустим, менее мощную модель, чем требовалось для работы с определенным типом грунта. Естественно, результат был плохим.

Из этого следует сделать вывод, что нужно обязательно исследовать почву, с которой придется работать, определиться, для какого именно типа работ приобретается инструмент, и только после этого его покупать. Также рекомендуется приобретать изделия лишь проверенных фирм. Лучше заплатить несколько дороже, но купить более качественную вещь, чем заплатить меньше и покупать через год оборудование заново.

Мотобуры от "Хитачи"

Электробуры для земляных работ "Хитачи" - это изделия довольно качественные и надежные. Производитель этого оборудования - Япония. Однако стоит отметить, что ассортимент товара не слишком велик. Из электрических моделей имеются лишь садовые типы. Это значит, что электрических моделей с большой мощностью производитель не выпускает. Высокие показатели мощности имеют только бензиновые модели от этого бренда. На сегодняшний день можно выделить три основных качества, благодаря которым изделия от "Хитачи" стали довольно популярными.

1. Качество сборки агрегатов очень высокое.
2. Коэффициент полезного действия у этих устройств также высок.
3. Срок службы устройств достаточно длительный.

Выбор изделия и эксплуатация

При покупке земляного мотобура лучше всего всегда отправляться в специализированный магазин, где могут помочь с выбором. Однако имеется несколько рекомендаций, которым нужно следовать всегда. На три параметра всегда нужно обращать особое внимание - мощность, размер шнековой головки и объем двигателя (если это бензиновая модель).

Довольно часто при работе этим инструментом происходит так, что бур зарывается в земле. По этой причине практически все новые модели комплектуются системой безопасности, которая отключает двигатель, если это происходит. Эта система защищает технику от поломки. Чтобы избежать такого отключения, необходимо периодически останавливать работу и очищать шнек от грязи.

Также она предназначена для того, чтобы уберечь агрегат от случайного запуска или защитить человека при потере управления изделием.

Любители ловли рыбы в зимнее время года уже давно оценили преимущества использования ледобура. И профессиональный рыболов, и новичок отлично знают, как это устройство облегчает сверление лунок во льду. Естественно, можно по старинке использовать пешню, пробивая лёд, но значительно облегчит процесс электроледобур, сделанный в домашних условиях. Тем более что если есть чертежи и желание, сделать ледобур из шуруповёрта своими руками можно быстро и легко.

Достоинства самодельного электроледобура

Автоматизированное самодельное устройство, сделанное из шуруповёрта, отличается множеством преимуществ перед изделиями, купленными в магазине. К основным достоинствам стоит отнести:

• самостоятельное присоединение электрического привода обходится намного дешевле, чем покупка заводского изделия;
• процесс изготовления требует минимум расходных материалов и стандартный комплект инструмента;
• усовершенствование обычного бура проходит, в домашних условиях, без привлечения сторонних специалистов.

Результатом стараний домашнего мастера станет отличное автоматизированное устройство для бурения льда любой толщины, которое превратится в незаменимого помощника рыболова на зимней рыбалке.

Чтобы изделие для бурения льда, изготовленное своими руками, справлялось с поставленными задачами, важно правильно выбрать модель шуруповёрта с большими показателями мощности. Использование слабого инструмента приведёт к проблемам при бурении лунки в толстом слое льда.

Учитывая, что ледоруб должен быть мобильным, нужно покупать электроинструмент с аккумуляторной батареей. Также электропривод должен обладать максимальной физической прочностью и надёжностью. Он должен противостоять различным нагрузкам, механическим ударам и прочим неприятностям, которые случаются на рыбалке.

Электроинструмент для самодельного ледобура должен соответствовать следующим характеристикам:

Отличным изделием является мощный шуруповёрт для ледобура марки Bosch. Также можно использовать хороший японский электроинструмент торговой марки Makita. Хотя всё зависит от финансовых возможностей и предпочтений рыболова. Главное, чтобы изделие подходило по мощности и ёмкости аккумулятора.

Виды аккумуляторной батареи

Сегодня автономный электрошуруповёрт, который можно использовать для самостоятельного изготовления электроледобура, оснащается разными аккумуляторами. При этом популярностью пользуются следующие батареи:

• Литий-ионная батарея отличается небольшим весом, высокой скоростью зарядки, однако боится низких температур. Плюс ко всему такой аккумулятор имеет высокую стоимость.
• Никель-кадмиевая батарея имеет большой вес, но способна работать при экстремально низких температурах, что актуально для зимней рыбалки.

Бывалые рыболовы всегда берут с собой на лёд два аккумулятора. Чтобы батарея быстро не разряжалась, лучше хранить её под курткой в специально изготовленном кармане или чехле. Наличие двух батарей позволяет значительно продлить автономность работы шуруповёрта.

Заменители электрошуруповёрта

Естественно, чтобы создать электрический бур для сверления льда подойдёт не только электрошуруповёрт. Домашние умельцы могут легко приспособить и другие инструменты:

• электродрель;
• электрогайковёрт;
• бензопилу.

Последний вариант удобен тем, что работает от бензина, а не от аккумуляторной батарейки. Однако без специального инструмента и токарного станка сделать ледобур из бензопилы в домашних условиях очень сложно.

Важно понимать, что к шуруповёртам можно присоединить не любую модель ледобура. Это связано с особенностью отечественных изделий, которые при сверлении льда вращаются по направлению раскручивания патрона электроинструмента. Это доставляет множество неудобств на зимней рыбалке. Конечно, можно дополнительно использовать понижающий редуктор, но его изготовление под силу не каждому домашнему умельцу.

Поэтому занимаясь изготовлением автоматического бура для льда, лучше отдавать предпочтение импортным моделям. Идеально подойдут любые модели компании «Mora», которые легко приспосабливаются под электрический инструмент. Для них все необходимые переходники можно купить в магазине, что позволит качественно присоединить патрон к шнеку.

Отдельного внимания заслуживает модель «Тонар». Компания-производитель занимается выпуском съёмных шнеков с режущими головками, которые легко соединить с аккумуляторным шуруповёртом. А чтобы просверлить толстый лёд, можно приспособить удлинитель, купленный в магазине.

Особенности изготовления шнековой части

Большинство рыбаков привыкли самостоятельно изготавливать разные принадлежности. Это связано с тем, что не каждый может позволить себе покупку качественного устройства в магазине, а тем более, если оно механизированное. Для изготовления такого изделия потребуется подготовить запчасти из следующего перечня:

1. Металлическая труба подходящего диаметра.
2. Пластины из металла для изготовления шнека.
3. Качественные стальные ножи.

Для соединения всех отдельных элементов потребуется электросварка. После того как все детали будут приварены, их зачищают шлифмашиной. Полученное изделие для защиты от коррозии красят. Учитывая сложность таких работ, потребуется обращение к специалисту. Поэтому лучше купить готовое изделие в магазине.

Режущая часть

Каждый рыбак мечтает о комфорте на рыбалке . При этом важно помнить, что качество сверления льда зависит от следующих параметров:

• Закалка лезвия. В современных моделях буров используют лезвия с показателями твёрдости от 30 до 70 единиц.
• Качество изготовления режущего ножа. Нож имеет две режущих кромки. От качества заточки последних зависит скорость сверления льда.

Выбор стали при изготовлении электроледобура своими руками важен, если все его детали, кроме электропривода, изготавливаются самостоятельно. Если же покупается готовая модель в магазине, этому параметру внимание можно не уделять. Для изготовления режущей части используют следующие материалы:

1. Твёрдая специальная сталь марки Р18 или похожие аналоги. Важно уделить внимание твёрдости материала, его форме и качеству заточки.
2. Металл, покрытый титановым слоем. Лезвия с таким напылением имеют максимальный срок службы.

Подготовка переходника своими руками

Важно помнить, что изготовление адаптера зависит от особенностей бура. Если используется шведский бур Mora, то подойдёт переходник для ледобура под шуруповёрт следующего типа:

• для стандартной модели потребуется изделие диаметром 1,8 см;
• если используется модель Mora Nova, диаметр переходника должен составлять 2,2 см.

Чтобы исключить прокручивание шнека в гильзе шуруповёрта, адаптер должен иметь шестигранную рабочую поверхность. А для предотвращения случайного выпадения устанавливается специальный упор.

Также существуют переходники с ручками. Их проще использовать во время бурения льда. Модель адаптера диаметром 1,8 см от компании Higashi отлично сочетается со всеми шведскими бурами и некоторыми отечественными изделиями.

Сборка отдельных элементов

Разобравшись со всеми элементами, входящими в состав устройства, можно начинать собирать ледобур своими руками в домашних условиях. Это простой процесс, если подготовлены рассмотренные ранее элементы:

• шнековая часть бура;
• электрошуруповёрт;
• переходник соответствующего диаметра.

Патрон подсоединяется к шнеку с помощью переходника. На этом сборка автоматизированного бура для просверливания льда закончена.

Правила ухода за инструментом

Какой бы ледобур на основе шуруповёрта ни был сделан, чтобы он проработал максимально долго, важно правильно ухаживать за ним. Для этого стоит придерживаться следующих правил:

Как видно, изготовление ледобура своими руками достаточно простой процесс. Главное, грамотно подобрать переходник, шуруповёрт и режущую часть изделия. Соединив все компоненты в единую конструкцию, получится незаменимый помощник на зимней рыбалке. Такой инструмент позволит просверлить лунку во льду любой толщины за несколько минут.

Во время заливки бетонного раствора каждый его слой уплотняют. Делают это вручную с помощью пробивания укладываемой послойно смеси стержнями из разных материалов (металла, дерева). Производить все работы можно гораздо быстрее с помощью специальных приспособлений — вибраторов. Но заводская виброплита, приобретенная для домашнего использования, не всегда является экономически целесообразным вариантом, потому что стоит она дорого. Поработать ей несколько раз, а после оставить, чтобы просто лежала, не имеет никакого смысла. В таком случае можно сделать вибратор для бетона из перфоратора своими руками. Самоделка ускорит процесс трамбования и улучшит качество выполнения работы.

Чтобы реализовать на практике проект, понадобятся следующие материалы и инструменты:

• металлическая (стальная) пластина требуемых размеров, толщиной от 50 до 70 мм;
• железный прут либо арматура (прямоугольного либо круглого сечения) такой длины, чтобы можно было доставать до дна выставленной опалубочной конструкции при заливке бетона;
• перфоратор;
• старый бур либо пика, лопатка, зубило, даже коронка;
• болгарка с дисками по металлу;
• сварочный аппарат с электродами;
• линейка или рулетка;
• маркер.

Минимальная мощность перфоратора должна составлять 1,5 кВт — только такой инструмент обеспечит требуемую производительность без перегревов.

Одну сторону стержня сечением 15-20 мм обрабатывают так, чтобы можно было ее вставить в перфораторный патрон. Ко второй стороне приваривают пластину из нержавейки. Для этого понадобятся специальные электроды.

Лучше, чтобы и стержень также был из нержавеющей стали . Бетон является агрессивной средой. Обычный металл в значительной степени подвержен воздействию химических веществ, а также быстрее изнашивается механически.

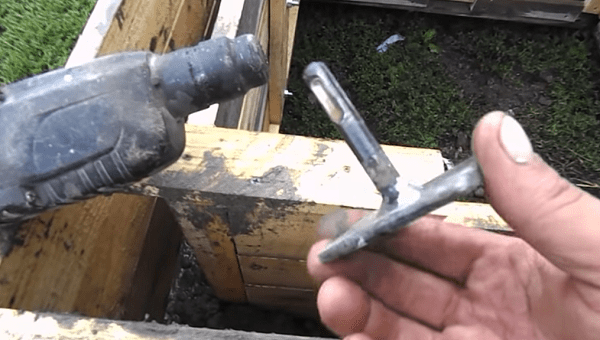

Последовательность изготовления насадки для трамбования такая:

• отрезают болгаркой от стального листа прямоугольник требуемых размеров, а от круглого или прямоугольного прута кусок нужной длины;
• приваривают пластину к любому концу стержня;

• отрезают с небольшим запасом посадочное место бура;

• приваривают его к стержню.

Если не использовать старый бур, то потребуется изготавливать под перфораторный патрон специальный переходник, либо с помощью станочного оборудования выточить посадочное место на свободном конце прута . Легче всего сразу использовать бур нужной длины. На базе перфоратора можно сделать и более сложные приспособления, например, с гибким валом, которое будет дополнительно перемешивать рабочий раствор.

Самодельная трамбовка для бетона небольших размеров (простейшего варианта изготовления) представлена в ролике.

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы :

• ими можно бурить только относительно неглубокие ямы небольшого диаметра;
• для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

• перфоратора;
• обычного земляного шнека;
• переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения , которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт. Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен.

Оптимальным для бурения считается число оборотов рабочей насадки от 60 до 300 в минуту. Эта величина зависит от свойств грунта на участке.

Бурение выполняют двумя способами:

• непрерывным;
• с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

• угловая шлифовальная машина;
• сварочный аппарат с соответствующей используемому металлу маркой электродов;
• дрель электрическая;
• ненужный перфораторный бур;
• металлическая арматура либо прут для изготовления штанги;
• материал для режущей части;
• кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки . Всю работу выполняют в такой последовательности:

• отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
• к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
• отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
• приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки , возможный вариант которой представлен на фото далее.

Для обеспечения электропитания самодельного ямобура понадобится приобрести либо сделать самостоятельно удлинитель.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

• диски от циркулярных пил подходящего диаметра;
• готовые шнеки от заводских мотобуров либо сельхозтехники;
• металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

• быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
• нужно, чтобы угол между лопастями равнялся 25-30 градусов;
• передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

Желательно наконечник бура сделать из сверла, предназначенного для сверления металла, чтобы инструмент легче входил в грунтовую массу.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Для создания скважины или проведения другого вида земляных работ можно применять не только крупномасштабные буровые установки, управляемые специалистами. При небольших масштабах и достаточном количестве времени можно применять более простое снаряжение.

Одним из таких инструментов является земляной бур — устройство, предстающее во множестве вариаций и разновидностей. При садовых и дачных работах он наиболее востребован, применяется также в промышленности различных направлений.

1 Конструкция и назначение бура

Бур для земляных работ — это устройство, которое используется для создания цилиндрических отверстий в грунте (если быть точнее — бурятся верхние его слои). Он состоит из стержня (штока), рукояти и привода. Снизу штока расположен направляющий наконечник и винтовая лопасть, в основном изготавливающаяся в виде , или фрез.

Все буры условно можно разделить на две категории: устройства, требующие применения ручной силы, и автоматические буры, оборудованные двигателями.

2 Виды буров

Классификация портативных буровых устройств, в зависимости от типа привода, выполняется на три группы: электрический бур, гидравлический земляной бур, и бензиновые устройства.

Бензиновые буры — наиболее обширная категория оборудования. Бензиновый земельный бур (он же мотобур) является оптимальным вариантом для бытового использования, если возможностей обычного ручного бура недостаточно. Он без проблем вскрывает слои грунта глубиной до 2-3 метров, по сути, глубину скважины ограничивает только размер удлинителя штока.

Кроме устройств для хозяйственного применения, существует категория тяжелых бензобуров для стройки: это достаточно габаритные механизмы, которые управляются двумя операторами. Они комплектуются двигателями высокой мощности, которые позволяют делать скважины в проблемных грунтах: твердой почве, песчаном грунте, либо земле с высоким содержанием горных вкраплений.

Главной особенностью таких устройств является то, что все двигатели укомплектованы редуктором, посредством которого происходит передача крутящего момента двигателя породоразбивающему элементу. В зависимости от класса устройства, на него может устанавливаться два типа редукторов: для тяжелых буров – червячные, для легких – соосные редуктора. В качестве топлива обычно используется смешанный с маслом 92 бензин.

Конструкция мотобура состоит из следующих элементов:

• Привод: у тяжелых – 3-4 тактные движки, у легких – двухтактные;
• Ручка для держания;
• Управляющие элементы: регулировка мощности, переключение скоростей;
• В качестве попродоразрушающего элемента обычно используются шнеки.

Стоимость устройств для бытового использования начинается с 10 тысяч рублей. При покупке в первую очередь стоит обращать внимание на таких производителей как Hitachi, Husqvarna, Stihl – это хорошо зарекомендовавшие себя фирмы, чья продукция обладает оптимальным соотношением цены и эксплуатационных характеристик.

Также существует большое количество фирм, где возможна . В целом, аренда — это отличный вариант, если устройство вам нужно лишь на несколько дней. На сегодняшний день аренда, в среднем по рынку, стоит около 1000 рублей в сутки, плюс нужно будет внести залог в размере 5-10 тысяч.

Электрические буры — менее популярный вариант, по сравнению с предыдущим, однако тоже распространенный и известный.

Единственным конструкционным отличием таких механизмов от бензобуров является электрический двигатель — всё остальные элементы идентичны. Использование электропривода добавляет устройству, как плюсы, так и определенные недостатки.

К бесспорным достоинствам электробуров можно отнести их бесшумность, так как в отличие от бензинового двигателя, электрический привод практически не слышен.

Недостатки следующие: электрические двигатели имеют сравнительно меньшую мощность чем бензиновые, то есть за одни и те же деньги вы сможете приобрести более мощный бензобур, чем устройство с электромотором.

Для бытового использования это не особо важно, но в случае профессионального использования этот фактор может стать критическим. Также стоит помнить об обязательном подключении устройства к сети, что несколько сужает его портативность, так как любые аккумуляторы имеют неприятную особенность садиться в самый неподходящий момент .

Стоимость качественных электробуров начинается с 15 тысяч. Основные производители – Makita, Mora, Hitachi. Аренда – от 1000 рублей в сутки.

Гидравлические буры — категория серьезных промышленных установок. Главное преимущество таких буров перед бензиновыми и электрическими устройствами – функция реверса, что дает возможность бурить как за часовой, так и против часовой стрелки. Благодаря ей проходить проблемные слои грунта намного проще.

Помимо этого, гидромоторы, в сравнении с электроприводами, отличаются в 2-3 раза меньшими габаритами и намного меньшим весом, что делает гидравлический земляной бур более удобным в эксплуатации.

Но даже при одинаковых размерах привода гидравлический земляной бур всегда будет обладать большей мощностью. Гидромоторы обеспечивают максимально гибкое регулирование оборотов вала, что позволяет подобрать оптимальный режим бурения на разные слои грунта.

Единственным существенным недостатком буров с гидравлическими двигателями является «нежность» привода. Необходимо всегда поддерживать его чистоту, так как механические загрязнения внутри привода существенно уменьшают ресурс работы устройства.

Гидравлический земляной бур, в сравнении с аналогами, отличается в несколько раз большей стоимостью. Так, средняя цена составляет 30-35 тысяч. Аренда гидробуров обойдется вам от 1.5 до 2 тысяч в сутки. Также возможна аренда гидробура с операторами, в таком случае оплачивается один час времени. Такая аренда обойдется вам около 1 тысячи рублей за час.

2.1 Как сделать бур своими руками?

Если вы не хотите приобретать то, что можно изготовить самостоятельно, либо вас не устраивает дорогостоящая аренда оборудования, то можно попытаться сделать механический земляной бур своими руками.

Чтобы создать самодельный бур необходимы такие инструменты:

• Сварочный аппарат;
• Болгарка (с кругами по металлу);
• Мелкий ремонтный инвентарь – молоток, щетка по металлу, плоскогубцы, наждачная бумага.

Также необходимо обзавестись материалами, из которых будет изготавливаться конструкция:

• Для штока – арматура длинной 150 см, диаметром 15 мм. (корректируйте высоту бура в зависимости от вашего роста);
• Для ручки – арматура, либо металлическая труба длинной 40 сантиметров, с диаметром в 20 мм;
• Для фрезы – диск от циркулярной пилки, либо лист металла толщиной 3-4 мм;
• Для «иглы» (направляющего элемента) – сверло по металлу диаметром 15 мм.

Самодельный ручной бур для земляных работ изготавливается следующим образом:

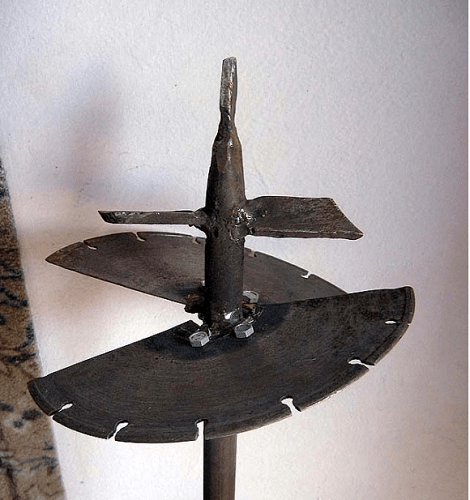

• Изготавливаем фрезы (лезвия) бура. Если для этого взять диск от циркулярки, то можно сэкономить значительное количество времени и сил.
• Чтобы сделать фрезу из такого диска разрежьте его пополам, и на каждой половине сточите лезвия, которыми изначально был оборудован диск. Затачивать кромки фрез поначалу не нужно, чтобы не порезаться в процессе сварки – острота придается уже после завершения всех соединений.
• В случае использования обычного металла, сделайте ориентировочную разметку на листе и вырежьте болгаркой две заготовки. Их размер зависит от того, в каких целях ручной бур для земляных работ будет использоваться – для , либо скважины под посадку деревьев.
• Если четкой цели нет, то оптимальным вариантом «на все случаи жизни» являются фрезы от 15 до 20 мм.
• Подготавливаем арматуру для штока. Не рекомендуется изготавливать шток из двух небольших кусков арматуры, сваренных между собой, так как рано или поздно, вследствие сопротивления грунта их соединение распадется.
• К концу штока приваривает сверло по металлу, оно выступает как самодельный направляющий элемент (оптимальная длина сверла от 7 до 10 сантиметров)
• К месту соединения арматуры и сверла на штоке привариваем фрезы. Делать это нужно так, чтобы между ними был угол в 30 градусов.
• Берем болгарку, надеваем абразивный круг по металлу, и затачиваем кромки фрез: снимаем верхние и нижние слои металла по внешним краям полукругов.
• Делаем ручку: к верхней части штока перпендикулярно приваривает кусок арматуры, или стальную трубу.

Также можно изготовить немного усовершенствованную конструкцию – самодельный ручной бур для земляных работ с удлиняемым штоком. Для этого к рукоятке бура приваривается болт, а к верхней части штока – гайка. В качестве удлинителя используется кусок металлической трубы, на края которого приварены болт и гайка, идентичные по размеру тем, что приварены к ручке и штоку.

2.2 Конструкция и применение бура (видео)

Если вы когда-нибудь пытались копать лунки под, например, колышки для забора, то знаете, какое это нудное и утомительное занятие. Вот и у меня на даче недавно возникла такая же необходимость. Только ямы нужно было делать не под заборчик, а для свай, на которых впоследствии будет покоиться фундамент каркасного дома. Согласно проекту этих свай должно быть много, пробурить вручную столько углублений — просто нереально. Соответственно, я стал интересоваться способами автоматизации/механизации процесса почвенного бурения.

Сразу же обнаружилось, что подобные задачи уже ставились перед человечеством и, посему, были изобретены такие клевые штуки, как земляные мотобуры. Как правило, это рама с двумя ручками (чтобы ее могли удерживать два человека), на которой закреплен бензиновый двигатель с редуктором, для увеличения крутящего момента. Вращение с вала редуктора передается специальному земляному буру, его еще называют шнеком. Стоят такие аппараты недешево — от 10 до 100 килорублей.

А еще можно арендовать ямобур на базе трактора. Это при условии, что к месту бурения можно близко подъехать. Существуют модификации со специальным длинным манипулятором, что очень удобно. Такой ямобур подъезжает в нужный район, закрепляется там, и бурит сразу целую кучу дырок в радиусе до 8 метров. Но этот вариант мне нравился меньше всего, так как хотелось именно свой землебур: захотел — проснулся ночью и пошел бурить дырки!

Вообщем, я уже почти было собрался прикупить для своих земляных работ бензобур Хитачи, но тут судьба преподнесла мне удивительный сюрприз в лице моего соседа, который ни с того ни с сего завел речь про свой земляной электробур, который он не знал куда деть. Бурилка представляет собой электрический земляной бур, т.е. этот землебур питается от сети. К тому же у него имеется встроенный аккумулятор, которого, правда, хватает ненадолго, но тем не менее.
