Самостоятельно чистим сплит-систему - разборка внутреннего блока. Несколько правил, как демонтировать бытовой кондиционер Как открыть внутренний блок кондиционера panasonic

Очистка кондиционера не должна сводиться только к уходу за наружными элементами. Пыль проникает повсюду, накапливается и мешает нормальной работе механизмов. Можно пригласить мастера из сервисного центра для технического обслуживания, но многие умельцы справляются с этой задачей самостоятельно.

Для того чтобы все работы по обслуживанию выполнить самостоятельно, нужно знать устройство внутреннего блока сплит системы. Мы расскажем все о конструкции климатической техники. Дадим рекомендации, согласно которым можно было без опасений разобрать агрегат, почистить и собрать снова.

Хотя устройство конкретных моделей от разных производителей различается, принципиальная схема, по которой собирают такую климатическую технику, имеет общие основные элементы.

Внутренний блок современной сплит-системы состоит из:

• передней панели;
• фильтрующих элементов;
• вентилятора и испарителя;
• двигателя;
• жалюзи;
• системы дренажа;
• индикаторной панели и т.п.

Чтобы правильно разобрать устройство, нужно аккуратно отсоединять отдельные элементы в правильной последовательности. Сначала следует внимательно изучить все сопровождающие документы, полученные при покупке устройства.

Принципиальное устройство внутреннего блока: 1- лицевая панель; 2,3 – фильтры;4 – вентилятор; 5 – испаритель; 6 – жалюзи; 7 – панель с индикаторами; 8 – вертикальные жалюзи

В них можно найти немало полезной информации о том, как разобрать внутренний блок этой сплит системы для выполнения . Если по какой-то причине документация отсутствует, имеет смысл поискать необходимые сведения в интернете.

Сетчатый фильтр, предназначенный для первичной очистки воздуха, поступающего во внутренний блок, нужно регулярно очищать от загрязнений с помощью моющего средства

Общий порядок работ

Сначала нужно подготовиться к разборке внутреннего блока: отключить устройство от сети, подготовить необходимые инструменты и материалы. Понадобятся разные отвертки, шестигранники, пригодится ветошь, емкость, чтобы слить конденсат, стремянка и т.п.

Через внутренний блок кондиционера постоянно проходят большие потоки воздуха, частички пыли остаются внутри. Нужно периодически убирать этот мусор, чтобы прибор работал корректно

Разные производители используют различные типы креплений: болты, защелки, клипсы и т.п. Особую осторожность следует проявлять при работе с пластиковым крепежом. Чрезмерное усилие приведет к поломке элемента. Вместо очистки прибора понадобится его ремонт.

Сначала снимают переднюю панель внутреннего блока. Придется отвинтить болты или отсоединить клипсы, их можно осторожно поддеть прямой отверткой.

После этого из корпуса вынимают сетчатый фильтр и жалюзи. Обычно эти элементы, которые нужно очищать достаточно часто, просто вставлены в корпус. Производители предусматривают возможность их легкого демонтажа.

Важно учесть, с какой стороны подключена трубка для отведения конденсата. При левом подключении у некоторых кондиционеров Панасоник для демонтажа конденсатосборника эту трубку придется отключать

Теперь нужно найти и отсоединить дренажный лоток, если это возможно. Иногда он встроен в корпус. На этом этапе понадобится емкость для скопившейся жидкости, а также ветошь, на случай, если вода разольется. В кондиционерах LG такой элемент обычно закреплен на одном болте, снизу расположены клипсы, их необходимо отщелкнуть.

Затем следует вынуть вал крыльчатки. В ее пазах обычно накапливается очень много пыли. Вынимают этот элемент обычно снизу или сбоку. Если позволяет конструкция, предпочтительнее использовать первый вариант, он проще.

Делают это так:

1. Отсоединяют крепления радиатора, расположенного в левой части корпуса.
2. Ослабляют крепежный винт крыльчатки справа.
3. Аккуратно опускают вал вниз, придерживая отверткой ослабленный болт, чтобы не задеть лопасти.

Все операции нужно выполнять медленно и осторожно. Винт, который удерживает крыльчатку, затянут очень сильно. Его нужно открутить так, чтобы не повредить резьбу. Не стоит выкручивать его до конца, поскольку поставить его обратно в точно таком же положении может быть непросто.

Если нет возможности вынуть вал снизу, нужно использовать более сложный вариант:

1. Отсоединить проводку от блока управления.
2. Снять крепеж и отсоединить блок от сплит-системы.
3. Убрать крепления мотора, снять кожух с вала.
4. Разъединить вал и двигатель, отогнув радиаторные трубки.
5. Снять крыльчатку и провести очистку всех элементов.

При обратной сборке прибора после очень важно правильно соединить все элементы. Лопасти вращающихся деталей не должны задевать стенки корпуса или другие компоненты устройства.

Внимание понадобится и во время присоединения проводки. Неопытным мастерам лучше предварительно нарисовать схему или сфотографировать провода, чтобы ничего не перепутать во время их подключения.

Разборка на примере кондиционера Panasonic

Даже такой качественный прибор с хорошими фильтрами не защищен от попадания пыли внутрь корпуса. Пространство между ламелями турбины здесь оказалось очень маленьким. В этих узких зазорах накапливается пыль, которую стандартным пылесосом не возьмешь.

У Панасоников предусмотрена возможность вынуть турбину для очистки без особых проблем. Хотя это и не такая простая процедура, как при обработке фильтров. Снимать со стены корпус не придется, все операции можно выполнить, стоя на стремянке.

Электронный блок управления с индикацией и прочие элементы этого типа находятся справа с точки зрения мастера, который стоит прямо перед прибором. Начинать нужно с отсоединения корпуса. Снизу по бокам у него имеются винты, а сверху он удерживается защелками.

Сначала нужно открутить винты. Они находятся по бокам и скрыты аккуратными декоративными заглушками. Чтобы их найти, подвижную часть корпуса придется приподнять. Заглушки поддевают прямой отверткой, затем с помощью крестовой выкручивают крепеж.

Для того чтобы разобрать кондиционер нужно вывинтить шуруп, отсоединить конденсатосборник, затем открутить винт, удерживающий теплообменник, после ослабить, но не снимать скрытый винт турбины. В завершении нужно приподнять теплообменник и вытащить турбину

Теперь корпус нужно поднять аккуратным движением снизу вверх, чтобы отсоединить его. Возможен щелчок, поскольку его удерживают три пластиковые крючкообразные защелки. Теперь можно снять еще одну часть корпуса, которая состоит из крышки, двигателя и конденсатосборника.

Этот блок крепится в пазах, расположенных достаточно глубоко в корпусе, но снимается легко. Нужно осторожно потянуть его вниз с умеренным усилием. Если сразу весь блок не отделяется, можно сначала освободить крепление слева, а потом – справа.

На этом этапе нужно обратить внимание на положение шланга, по которому отводится конденсат. Если он мешает (это бывает при подключении с левой стороны), то его нужно сначала отсоединить от конденсатосборника.

Емкость для влаги полностью от корпуса не отделяется, поскольку она дополнительно соединена с ним парой тонких проводов. Нужно заранее позаботиться о подставке для этой части кондиционера или подвесить ее на шнурке, веревке и т.п.

Под весом конденсатосборника проводки могут оборваться. Как уже раньше упоминалось, на этом этапе может вылиться скопившийся конденсат. Влагу лучше сразу перелить в подходящую емкость. Очень вероятно, что часть воды разольется, поэтому тряпку лучше держать под рукой.

О том, что следует делать, если климатическое оборудование постоянно течет в обрабатываемое им помещение, вы узнаете из , прочитать которую мы крайне настойчиво советуем.

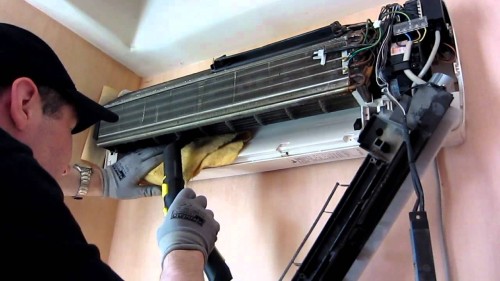

Снятый конденсатосборник обеспечит доступ к технической начинке агрегата: слева станет видна головка винта, фиксирующего теплообменник, и резиновый подшипник турбины. Винт нужно открутить, но вот подшипник трогать не стоит, он должен оставаться в пазах, которые его удерживают.

Если сплит-систему длительное время не чистили, на ее внутренних элементах скапливается пыль, а также появляется плесень, опасная для здоровья жильцов

Теперь нужно руками вращать турбину, чтобы найти на ее правой стороне место, где она закреплена винтом на валу двигателя. Здесь пропущена одна ламель. Винт утоплен глубоко. Его нужно открутить, но вынимать не стоит, чтобы облегчить обратную сборку. После этого следует с умеренным усилием приподнять теплообменник.

Он закреплен на защелках, должен прозвучать щелчок. Здесь нужно действовать осторожно, чтобы не порезаться, края некоторых деталей довольно острые. Когда теплообменник выйдет из защелок и будет приподнят, появится вертикальный просвет, через который можно будет аккуратно вынуть турбину, предварительно сняв подшипник.

Несколько слов об очистке

Действуют ими одновременно: кистью обрабатывают доступное пространство, а край шланга включенного пылесоса держат рядом, чтобы сразу убрать мусор. Некоторые обрабатывают внутренности блока сухим паром, если имеется доступ к парогенератору.

Затем можно использовать чистящее средство, например, в виде аэрозоля. Его держат некоторое время, действовать нужно по инструкции. Потом поверхность обрабатывают чистой водой с помощью кисти или пульверизатора, чтобы удалить чистящее вещество, растворившее загрязнения. Понадобится емкость для сбора стекающей воды.

Теперь нужно вымыть турбину, фильтры и прочие элементы, высушить их. Это можно сделать с помощью обычных домашних средств, но в продаже есть удобные комплекты, предназначенные для этих целей. Затем проводится обратная сборка прибора. Все крепежные элементы должны быть установлены на место и тщательно затянуты или защелкнуты.

Специальные средства, предназначенные для очистки климатической техники, способны эффективно растворить скопившиеся загрязнения. Через положенное время состав следует аккуратно смыть

Снятые с устройства детали можно вымыть горячей водой, обработать щеткой. Существует бытовая химия, специально предназначенная для такой техники. Но и обычное хозяйственное мыло даст неплохой результат. Конечно, нужно при этом беречь детали от повреждений.

Например, жесткая щетина может серьезно повредить сетчатый фильтр. Много пыли скапливается на крыльчатке, нужно обработать каждый паз. Все фильтрующие элементы тщательно промываются. Перед установкой их следует высушить.

Особенно тщательно обрабатывают поверхность испарителя и ротора, а также емкость для конденсата. Не помешает проверить состояние трубки, по которой влага уходит наружу. Если прочистить ее отрезком жесткого кабеля, можно обнаружить там серьезные загрязнения. Их просто выталкивают наружу, а трубку промывают.

Специальный комплект для очистки кондиционеров состоит из большого полиэтиленового пакета удобного размера и набора устройств, придающих ему нужное положение

Некоторые умельцы решили отказаться от разборки внутреннего блока. Они снимают только переднюю крышку, фильтр, а затем застилают стену полиэтиленом и промывают внутренний блок тонкой струей воды под большим напором. Это не лучшее решение, поскольку можно и кондиционер так сломать, и повредить декоративную отделку.

Если мероприятия по чистке не дали ожидаемого результата, полноценная работоспособность сплит системы не восстановлена, придется . Руководство по проведению ремонта вы найдете в рекомендуемой нами статье.

Выводы и полезное видео по теме

Как разобрать внутренний блок:

Чтобы выполнить такую разборку, нужно внимание, время и терпение. Процедура не требует сложного инструмента или особых навыков. Но невнимательное отношение во время работы неприемлемо, поскольку так можно полностью испортить сплит-систему.

Хотите рассказать о том, как чистили внутреннюю составляющую климатического агрегата собственными руками? Располагаете полезной информацией, которая пригодится посетителям сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.

Рано или поздно, каждый владелец домашнего кондиционера сталкивался с проблемой его загрязнения и неприятного запаха. Соответственно перед устранением данной проблемы, у него возникал вопрос, как разобрать внутренний блок кондиционера.

Для того чтобы получить ответ на этот вопрос, стоит разобраться, что же собой представляет внутренняя система кондиционера.

Как работает кондиционер и из чего он состоит

На рынке представлено несколько разновидностей кондиционеров. С первого взгляда кажется, что они все абсолютно разные. Но это не совсем так. Принцип работы у них у всех схож. Самыми простыми и бюджетными вариантами считаются оконные и мобильные кондиционеры. Оба варианта состоят только из одного блока.

Оконный кондиционер монтируется в оконный проем, а мобильный кондиционер может работать в любых местах, где имеется открытое окошко или приоткрытая дверь, для вывода шланга наружу.

Более сложный агрегат – это сплит системы. Для их установки требуются определенные знания и навыки. Она состоит из двух блоков: внутреннего и наружного.

Состав наружного блока:

• Компрессор, предназначенный для поддержания потока движения сжатого газа – фреона.
• Четырехходовый клапан отвечающий за распределение фреона при охлаждении или обогреве.
• Вентилятор.
• Обдувающий конденсатор.
• Радиатор. В нем происходит охлаждение и конденсация фреонового газа
• Фильтры фреоновой системы, задача которых защита попадания посторонних частиц в компрессор
• Штуцерное соединение, к которому подсоединяются медные трубки для свода с внутренним блоком

Состав внутреннего блока:

1. Передняя панель.
2. Фильтр глубокой чистки.
3. Радиатор.
4. Испаряющий и нагревающий фреон.
5. Горизонтальные жалюзи.
6. Индикаторная панель.
7. Фильтр тонкой очистки.
8. Вентилятор.
9. Вертикальные жалюзи, предназначенные для регулировка направленности воздушных потоковых масс.
10. Поддона для конденсата. Оттуда через дренажный шланг происходит вывод конденсата.
11. Плата управления.
12. Штуцерное соединение.

Как разбирается кондиционер

Если при включении системы кондиционирования, поток охлаждающего воздуха несет с собой кисловатый, застоявшийся плесенный запах, то стоит задуматься о ее чистке. Для этого требуется промыть наружный и внутренний блок сплит системы.

Для того чтобы решить подобную проблему можно воспользоваться двумя способами: привлечь специалиста, но это очень затратный способ или же разобрать внутренний блок кондиционера своими руками для выполнения очистительных работ.

Последний способ более предпочтителен, так как он позволит сэкономить значительную сумму денежных средств, а приобретенный полезный опыт придется кстати в будущем.

Руководство по самостоятельному разбору кондиционера

Подобный способ разборки домашнего кондиционера, является универсальным, он подходит и для разборки подавляющего большинства марок, которые существуют на сегодняшний день.

Для того чтобы приступить к разборке блока, следует запастись необходимыми инструментами. Для работы будут нужны:

• Отвертки «минусовки» и «плюсовки» разного диаметра.
• Комплект шестигранников.
• Тонкий паяльник.
• Специальное дезинфицирующее средство для систем кондиционирования.
• Щетка с вытянутыми щетинками

Нужно знать, что, для того чтобы разобрать и почистить блок, не требуется демонтировать агрегат со стены, спускать фреон и размыкать медную трассу.

Для начала нужно отключить устройство от сети электропитания. После этого снимается защитная фильтрация, расположенная во блоке. Как правильно произвести ее снятие, можно прочитать в книжке по эксплуатации, которая шла в комплекте с кондиционером. Там очень детально и понятно прописан весь процесс.

После чего, снимается внешняя панель с блока. И тогда развинчиваются два болтика, которые закрываются предохранителями, и каркас тянется в свою сторону. Он зафиксирован с верхней стороны двумя защелками.

Вся панелька, которая находилась с верхней стороны, будет вся в плесени и грязи. Ее тут же нужно отправить в мойку.

С применением небольшой силы, из пазов, вытягивается лопасть, которая отвечает за направление воздушных масс.

Затем снимается нижняя область внутреннего блока агрегата с задвижек – креплений, где отсоединятся дренажный шланг и провод питающий кондиционер.

Если же имеются базовые знания по электронике и радиотехнике, то можно и не записывать, а при обратной сборке обратиться к нарисованной на задней стороне, блока, к подробной схеме подключения.

Дальше отжимаются крепительные скобы, и вынимается корпус электроблока и трансформатора. Для демонтажа слива и выводного шланга, следует очень аккуратно и не торопясь выжать три несущих крепежа. Проем, который служит для выдувания воздушных масс из блока, тоже, как и лопастная часть, будет покрыт заплесневелостью, от которого и происходит распространение столь скверного аромата.

После чего следует открутить несущие болты электронного двигателя сплит системы и с большой аккуратностью приподнять радиатор, после чего можно снимать моторную опору. Далее извлекаются лопасти и движок, находящийся в ячейке. Для того чтобы исключить вероятность случайного падения радиатора, его можно поместить обратно.

Затем необходимо произвести снятие теплового замка, находящегося на крепительном болтике фрикционного колеса с ободом электродвигателя. Но нужно иметь в виду, что данные вещи разобрать самостоятельно будет трудновато. Для того чтобы избежать случайного сгорания резиновой детали, которая передает энергию, необходимо при помощи тонкого паяльника очень внимательно произвести нагревание болтовой головки, при этом в процессе паяния нужно пробовать его открутить. После удачного отделения лопастей от моторной части, все заплесневелые и пыльные детали помещаются в мойку.

Для того чтобы промыть тщательно, удалить все посторонние запахи и дезинфицировать все снятые элементы, стоит приобрести специальное средство для кондиционеров. Оно прекрасно справляется с удалением грибков, затхлости, плесени и микробов.

Приступая к очищению, сначала нужно встряхнуть баллончик. Средство распыляется по всей поверхности, которая требует очистительной обработки. Выжидается двадцать минут. Затем со щеткой с длинным ворсом прошаркиваются загрязненные места. И промываются водой. Кондиционер собирается в обратном порядке.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях, можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В некоторых жилых помещениях, где царит идеальный порядок, наводится ежедневная влажная уборка – фильтры меняются только раз в год. Но это, конечно же, исключительный момент.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Заключение

Таким образом, понятно, как разобрать внутренний блок кондиционера, и в этом совершенно нет ничего сложного.

Просто стоит запастись небольшим терпением, свободным временем и чтобы ничего не отвлекало.

Разборка своими силами поможет в сохранении семейного бюджета и подарит новый опыт, который очень пригодится в будущем. Кондиционеры нужно периодически чистить и каждый раз вызвать мастера это не только накладно, но и не всегда удобно. Как правило, специалистов приходится ждать и подстраиваться под их время прихода.

А умение мастерить и разбираться в технике приносит и моральное удовлетворение.

Случаются ситуации, когда необходимо произвести демонтаж кондиционера. Причины могут быть абсолютно разными — не работает старая сплит-система, возможен переезд или же вы собрались делать ремонт в комнате. Эту проблему можно решить, вызвав мастера из сервисного центра. Но если вы хотите сэкономить средства, имеете некие навыки и желание, то вы сможете справиться с этой задачей самостоятельно. Как снять кондиционер со стены во время ремонта, избежав при этом негативных нюансов и ошибок, как поклеить обои под ним — мы расскажем вам ниже в нашей статье.

Как поклеить обои под кондиционером?

Это — довольно сложная задача. Есть люди, которым “сойдет и так”, а есть и другие, которые хотят сделать все безупречно.

Поклеить обои можно двумя путями:

• Аккуратно наклеить, подсунув на пару сантиметров под устройство, новые обои. Данный способ не принесет желаемого результата, так как невооруженным глазом будет заметно, что обои поклеены под кондиционером не полностью.
• Снять кондиционер на некоторое время, и наклеить обои идеально.

Как демонтировать кондиционер со стены во время ремонта, чтобы конечный результат порадовал — мы и рассмотрим подробно ниже.

Меры предосторожности

Прежде чем разобраться, как снять кондиционер со стены своими руками, необходимо понять, как он устроен, чтобы избежать неприятных последствий. Этот прибор состоит из 2 блоков — наружного и внутреннего расположения. Совмещают их две магистрали, по ним и перемещается хладагент. Фреон в жидком состоянии циркулирует по трубке меньшего диаметра от комнатного к наружному блоку, он же курсирует в обратном направлении, но уже в газообразном состоянии по более толстой медной трубке.

В этой части и кроются проблемы, которые могут испортить все ваши действия при попытке своими руками снять кондиционер:

• Полная или частичная потеря фреона может произойти, если вы отключите магистральные трубопроводы неправильно.
• В теплообменник и трубки может попасть воздух, который содержит влагу, что может привести к поломке при работе кондиционера после его повторного подключения. В компрессор попадает несжимаемая влага и выводит устройство из строя.
• Попадание мелких частиц в медные трубы во время их вытягивания очень быстро приводит к поломке системы.
• Очень осторожно обращайтесь со сгонами на резьбе, которые припаяны к трубкам. При их повреждении потребуется дорогостоящий ремонт.
• Обязательно ставьте метки на клеммах, чтобы вы с легкостью смогли подключить кондиционер повторно, не перепутав при этом провода.
• Нельзя обрезать слишком коротко дренажную трубку, через которую выводится конденсат за пределы наружного блока.

Важно! Изучите внимательно инструкцию, прежде чем начинать демонтаж кондиционера, чтобы не потребовался его ремонт в дальнейшем.

Подготовительный этап

Необходимо подготовить ряд инструментов, без которых справиться с задачей невозможно, прежде чем ответить на вопрос, как снять кондиционер со стены во время ремонта своими руками.

Необходимые инструменты:

• Труборез.
• Манометрический коллектор.
• Торцевые шестигранные ключи.
• Рожковые ключи.
• Бокорезы.
• Разводные ключи.
• Дрель.
• Отвертка крестовая.
• Нож строительный.

Бывают случаи, когда нужно обзавестись и страховочным снаряжением.

Важно! При снятии устройства должно участвовать два человека, чтобы произвести работу без риска для жизни и здоровья.

Спуск фреона

Существует три варианта демонтажа кондиционера своими руками:

• Разборка с выпуском фреона.
• Сохранение газа внутри устройства.
• Используя специальную методику, с помощью профессионального оборудования сберечь фреон полностью.

Используются все способы, но третий дает самый лучший эффект без каких-либо потерь.

Чтобы снять кондиционер со стены своими руками правильно, необходимо изучить конструкцию сплит-системы, которая состоит из заполненного фреоном замкнутого контура. Она состоит из таких составляющих — компрессора, системы медных трубок и испарителя с конденсатором, которая всю систему связывает и обеспечивает отбор и подачу хладагента.

Для отключения кондиционера без потерь фреона самостоятельно его необходимо перекачать в конденсатор, для этого:

1. Перекройте вентиль между устройством и трубкой тонкого диаметра во время работы оборудования в режиме охлаждения.
2. Через минуту, когда весь хладагент перекачается в конденсатор, перекройте вентиль на толстой трубке. Этим действием вы отключите подачу фреона и “закроете” его в ловушке.

Демонтаж с видео

Чтобы произвести демонтаж внешнего блока, нужно отсоединить медные трубки. Для этого их нужно отрезать на расстоянии около 20 см от штуцера, а затем зачеканить срезы, чтобы была полная герметизация.

Важно! Медные трубки нельзя использовать повторно, потому что их наращивание категорически запрещено.

Наружный блок

Удалите теплоизоляцию после работы с медными трубками. Лучше всего, когда работает два человека: один — снаружи помещения, а второй — внутри. Снятие устройства таким образом производится быстрее:

• Один — отключает электроэнергию, а второй — отсоединяет провода, предварительно пометив клеммы в месте их подключения.

Важно! Нужно вручную выпрямить трубки, чтобы они прошли через отверстия в стене, без проблем.

• Также к ним прикручивают конец кабеля, который перетаскивается внутрь комнаты.
• Затем откручиваются гайки, которые держат на специальных кронштейнах наружный блок.
• После вдвоем снимается блок и перемещается внутрь помещения.

Важно! Наружный блок, который вы сняли, нужно хранить исключительно вертикально.

Внутренний блок

Как разобрать внутренний блок, чтобы не вытек фрион? Демонтаж внутреннего блока устройства имеет некоторые нюансы, без знания которых вы не сможете выполнить всю работу правильно, что может привести к поломке нежных креплений.

Вот как снять внутренний блок кондиционера со стены для поклейки обоев правильно:

• Снимите крышку корпуса, используя указатели, которые расположены на нижней части блока.

Важно! Каждый производитель устанавливает крышку по своему. Изучите внимательно инструкцию, чтобы понять, как это сделать правильно.

• Отсоедините электрический кабель, для этого открутите его от клемм и вытяните аккуратно из системы.
• Отсоедините патрубок, поставьте предварительно емкость, потому что из него может вытекать вода.
• Снимите теплоизолятор, а затем отсоедините фреоновой трубопровод. Открутите аккуратно трубки, как это делали при снятии наружного блока, закрутите их крышечками или замотайте изолентой.

Важно! Можно также обрезать трубки, стиснуть и потом закрутить. Основная задача — предотвратить попадание в них загрязняющих компонентов.

Для эффективной и безопасной работы кондиционера требуется регулярная чистка внутренних элементов системы, причем помимо наружного, в обязательном порядке нужно разбирать и чистить внутренний блок. Чаще всего в офисах, квартирах и частных домах устанавливаются настенные СПЛИТ устройства, представленные разными производителями и модификациями. Учитывая востребованность и популярность климатической техники, наверняка многим людям будет интересно узнать, как выполнять разборку внутреннего блока настенного кондиционера, чтобы уметь делать это своими руками.

Конструкционные особенности внутреннего блока

Настенные СПЛИТ системы марки LG и других, к числу которых можно отнести Daikin, Mitsubishi,Toshiba, Fujitsu, Ballu, Samsung и Hitachi имеют схожую конструкцию внутреннего модуля. Благодаря этому если знать базовые принципы разборки кондиционера, каждый хозяин вполне может справиться с такой задачей самостоятельно, только для этого следует обозначить главные узлы и детали, из которых состоит такой блок:

Стандартная конструкция настенного кондиционера

1. Передняя (лицевая) панель
2. Фильтр грубой очистки
3. Фильтр тонкой очистки
4. Вентилятор
5. Испаритель
6. Горизонтальные жалюзи
7. Индикаторная панель
8. Вертикальные жалюзи

Нужно понимать, что правильная разборка заключается в соблюдении определенной последовательности действий, которые позволяют постепенно добраться до тех элементов, которые необходимо очистить. Только аккуратный демонтаж может исключить риск поломки внутренних узлов и модулей, поэтому действовать следует внимательно, не прилагая чрезмерных физических усилий. Из инструментов необходимы несколько фигурных (крестообразных) и прямых (плоских) отверток разного размера, а также несколько шестигранных звездочек.

Перед разборкой следует убедиться в том, что кондиционер выключен от сети! Это очень важно во избежание поражения электрическим током.

Разборка внутреннего блока настенного кондиционера

Начинают разбирать кондиционер со снятия лицевой пластиковой панели, которая может крепиться с помощью клипсовых элементов (LG) или же болтов (Toshiba), в зависимости от производителя. В первом случае нужно воспользоваться прямой отверткой и поддеть клипсы, расположенные сверху и снизу, а во втором – использовать соответствующий инструмент. Следующий шаг – это снятие сетчатого фильтра (грубой очистки) и пластиковых жалюзи из внутреннего блока, которые просто вынимаются из соответствующих пазов.

Сетчатый фильтр, который нуждается в чистке

Далее следует аккуратно демонтировать дренажную систему внутреннего блока кондиционера, которая обычно выполняется в виде лотка. В некоторых моделях он может быть выполнен воедино с корпусом и сниматься только с ним. Перед его съемом следует заранее подготовить емкость или тару, чтобы удалить конденсационное образование. Чтобы отсоединить лоток в моделях LG требуется открутить один болт и отщелкнуть клипсы, расположенные в нижней части.

Дренажный лоток (с правой стороны отсоединяется от электродвигателя жалюзи)

Варианты снятия вентилятора/крыльчатки

Далее требуется снять вентилятор внутреннего блока СПЛИТ системы, выполненный в виде вала. Здесь потребуется очень аккуратная и ответственная работа, поскольку важно не повредить внутренние узлы и компоненты кондиционера.

Извлечение сетчатого фильтра

Существует два способа вытащить вал:

1. Упрощенный вариант, при котором не потребуется выполнять операции с электромотором и блоком управления (вал вытаскивается снизу). Обычно именно его выбирают при выполнении работы своими руками, что требует меньше времени и усилий. Здесь последовательность операций следующая:

• Откручиваем болты/винты и освобождаем радиатор с левой стороны от главного основного корпуса СПЛИТ системы
• Аккуратно ослабляем крепление справа, где потребуется осторожно выкрутить винт на самом валу (как правило, он затянут весьма крепко, так что действовать нужно осторожно и медленно, чтобы не скрутить головку элемента крепежа)

• Аккуратно извлекаем из корпуса валовый компонент, причем из-под низа, следя за тем, чтобы не повредить лопасти (придерживая винт отверткой)

Важно! При обратной последовательности сборки (монтаже) винт крепления вентилятора должен оказаться в том положении, где он был изначально, так как иначе существует большой риск соприкосновения лопастей вентилятора со стенками внутреннего блока.

1. Более сложный вариант, когда вал демонтируется с правой стороны, для чего извлекается блок управления и электрический мотор. Для выполнения операции действуем следующим образом:

• Отсоединяем проводку и датчики электронного типа от блока управления, отщелкиваем клипсы крепления (в некоторых моделях выкручиваем винты крепления) и аккуратно извлекаем блок
• Откручиваем элементы крепления электромотора, отсоединяем вал от кожуха
• Очень аккуратно и осторожно, медленными движениями отсоединяем вал от мотора, а также отгибаем радиаторные трубки

При выполнении работы важно запомнить все манипуляции, чтобы все правильно собрать после выполнения сервисного обслуживания СПЛИТ установки.

Что требует очистки?

После выполнения данных манипуляций можно приступать к чистке внутренних компонентов, причем здесь в обязательном порядке удаляют грязевые отложения с ротора и испарителя, используя для этого антибактериальные составы (активную пену), чистую воду и пар (парогенераторный инструмент). От грязи также очищают приемную ванну конденсата, после чего все части тщательно высушиваются. Помимо этого будет не лишним смазать все подвижные части силиконовой смазкой, что продлит их службу.

Чтобы выполнить разборку внутреннего блока кондиционера необходимо запастись терпением, действовать аккуратно и не торопясь. Всегда важно помнить, что СПЛИТ система имеет сложное устройство, где все внутренние компоненты располагаются друг к другу очень близко. Данная инструкция дает последовательность действий, которые выполняются вне зависимости от конструкционных особенностей настенной климатической техники.

Демонтаж этой бытовой системы производится для последующего ремонта или при переезде, многие пользователи решают проблему просто - вызывают мастеров из сервисного центра. Рачительный хозяин, у которого есть навыки и желание, может сэкономить и все сделать самостоятельно, а как правильно снять кондиционер, избежав при этом ошибок и негативных нюансов, мы подскажем.

Любая современная сплит-система, к которой относится бытовой кондиционер, состоит из блоков для внутреннего и наружного расположения. Их соединяют две магистрали, по которым перемещается хладагент. По трубке меньшего диаметра циркулирует фреон в жидком состоянии от комнатного блока к наружному, по более толстой медной трубке в обратном направлении курсирует он же, но в газообразном состоянии.

Именно здесь кроются проблемы, которые могут испортить все ваши действия при попытке снять кондиционер самостоятельно.

1. В результате неправильного отключения магистральных трубопроводов может произойти частичная или полная потеря фреона .
2. В трубки и теплообменник может попасти воздух, содержащий влагу, что чревато поломкой при работе кондиционера на новом месте - несжимаемая влага попадает в компрессор и выводит его из строя.
3. Попадание в медные трубки мелких частиц при их вытягивании через стену или во время неправильной транспортировки приводит к быстрой поломке системы.
4. Особое внимание надо обращать на припаянные к трубкам сгоны на резьбе, если их повредить, то потребуется весьма дорогостоящий ремонт.
5. Неправильное отсоединение проводов. Если не поставить специальные метки на клеммах - может привести к некорректному подключению на новом месте.
6. Слишком коротко обрезав дренажную трубку , которая выводит конденсат за пределы наружного блока, вы обрекаете себя на ее преждевременную полную замену.
7. Во время транспортировки изделия на новое место службы есть опасность потерять мелкий крепеж и детали, если они не надежно закреплены после разборки.

Все перечисленные выше случаи приводят к весьма дорогостоящему ремонту всей системы, поэтому прежде, чем начинать демонтаж кондиционера своими руками - изучите инструкцию.

Подготовка

Прежде чем осуществить демонтаж сплит системы своими руками, необходимо подготовить инструмент, не простой из домашнего арсенала, а чисто профессиональный, как показано на фото:

Многие пользователи не принимают всерьез советы профессиональных мастеров, как правильно демонтировать любые сплит-системы. В результате отключение выполняется с многочисленными нарушениями: они демонтируют изделие, не закачав фреон в кондиционер, происходит его утечка, которую восполнить будет не так легко, как думают многие.

Новое заполнение всей системы хладагентом выльется в серьезные финансовые затраты :

• вначале мастер проверит целостность всех трубопроводов - 600 р.;
• заправка кондиционера с мощностью до 4,5 кВт - до 3 тысяч рублей;
• те же действия при мощности оборудования до 7 кВт - до 3,5 тыс. р.

При самом минимальном раскладе для бытовых кондиционеров эта операция вам обойдется не менее 4 тысяч рублей, в зависимости от применяемого хладагента.

Спуск фреона

Существует три способа демонтировать кондиционер своими руками:

• разборка с выпуском фреона;
• сохранить газ внутри кондиционера примерно или «на глазок»;
• полностью сберечь фреон с помощью профессионального оборудования, используя специальную методику.

Третий вариант дает наилучший эффект без каких-нибудь потерь, но многие пользователи используют все способы. Специалисты советуют полностью сохранять хладагент, чтобы не возникало проблем при установке демонтированного оборудования на новом месте.

Чтобы правильно демонтировать кондиционер, необходимо знать конструкцию сплит-системы, которая состоит из замкнутого контура, заполненного фреоном. Основные составляющие - это компрессор, испаритель с конденсатором и система медных трубок, которая связывает всю конструкцию и обеспечивает подачу и отбор хладагента.

Вот так выглядит схематическое устройство современного кондиционера или любой сплит-системы:

Чтобы отключить кондиционер самому без потерь фреона, необходимо перекачать его в конденсатор, для этого при работе оборудования в режиме охлаждения следует перекрыть вентиль между изделием и трубкой тонкого диаметра. Когда весь хладагент в течение минуты - именно столько времени понадобится для полной закачки газа — перекачается в конденсатор, надо перекрыть вентиль на толстой трубке , отключая фреоновую подачу, и «закрыть» его в импровизированной ловушке.

Демонтаж

Прежде чем осуществлять демонтаж внешнего блока, надо отсоединить медные трубки , но на практике их повторно не используют, т. к. наращивание их категорически запрещено. Надо отрезать их на расстоянии около 200 мм от штуцера и зачеканить срезы для полной герметизации.

Внимание! При долгом хранении изделия в разобранном виде, трубки заполняют азотом, обеспечивают герметичность, чтобы предотвратить окисление внутренней поверхности.

Наружный блок

Инструкция гласит: после работы с медными трубками надо удалить теплоизоляцию , как правило, все мастера работают вдвоем, один внутри помещения, а второй снаружи. Таким образом, демонтаж производится быстрее: напарник отключил электроэнергию и теперь можно отсоединять провода в месте их подключения, предварительно пометив клеммы .

Трубки выпрямляются вручную, чтобы они без помех прошли через отверстия в стене, к ним прикручивают и конец кабеля для его удаления вовнутрь помещения.

После этого откручиваем гайки, которые удерживают наружный блок на специальных кронштейнах, вдвоем с помощником аккуратно снимаем блок и перемещаем его вовнутрь квартиры. В последнюю очередь снимаются кронштейны со стены здания.

Важно! Демонтированный наружный блок при транспортировке и во время хранения располагается только вертикально, чтобы исключить механические повреждения от тряски - его вставляют в коробку, с пенопластом снизу.

Компрессор

Иногда производится демонтаж только наружного блока, например, если необходимо отремонтировать только компрессор, а внутренний блок кондиционера остается на месте. Во время аналогичных операций внутренний блок сплит-системы также не трогают.

Главное условие - правильно демонтировать компрессор:

• снимаем крышку с наружного блока;
• затем отсоединяются трубки всасывания и нагнетания ;
• отключается вся электрическая проводка;
• откручивается крепеж конденсатора и вентилятора;
• удаляем из корпуса блока конденсатор;
• доступ к компрессору открыт - удаляем крепления и демонтируем его.

При таких действиях исключается риск нанести повреждения трубопроводам и появляется реальная возможность произвести ремонт других элементов, расположенных в корпусе наружного блока, при необходимости.

Внутренний блок

Демонтаж внутреннего блока кондиционера имеет свои весьма специфические нюансы, без знания которых все ваши усилия будут бесполезны, а в некоторых случаях неосторожные действия могут привести к поломке довольно нежных креплений, например, защелок испарителя или фиксаторов, удерживающих блок на направляющих.

Чтобы понять, как снять кондиционер со стены, надо изучить инструкцию по эксплуатации, где есть интересующий вас раздел. Многим пользователям эта операция будет не по силам - придется обращаться к профессионалам.

Снять внутренний блок системы кондиционирования получится только после удаления лицевой панели, потом еще требуется отсоединить всю электропроводку, подводящие и отводящие трубки фреона. Разбирать сплетение проводов надо осторожно и без суеты. Но и это еще не все испытания - производители надежно закрыли доступ к защелкам испарителя , чтобы демонтаж проводили только специально обученные люди.

Доступ закрывает крышка, фиксаторы которой довольно плотно прижаты к стене - к ним можно подобраться, используя две отвертки с очень тонким жалом. Ваш напарник должен придерживать во время этого трудоемкого процесса весь блок.

Сняв испаритель, можно открутить монтажную пластину , которая закрывает доступ к питающим изделие электропроводам и трубкам фреонопроводки, скрытых в специальном желобе внутри стены. Последним откручивают декоративный короб, который идет вдоль наружной стены до самого наружного блока.

Отсоединенные провода аккуратно скручиваются и складываются в отдельную коробку для транспортировки. В помощь домашним умельцам есть видео, как демонтировать кондиционер своими силами, не обращаясь к специалистам:

Демонтаж зимой

Многих пользователей интересует вопрос: как снять сплит систему в зимний период, когда из-за низкой температуры нельзя перекачивать хладагент в конденсатор. Масло в компрессоре загустеет, и все попытки включить его могут закончиться весьма плачевно.

Если у вас стоит специальная модель, оснащенная комплектом, где есть подогрев картера компрессора и всей линии дренажной системы, а также блок, замедляющий вращение вентилятора, то ваши намерения увенчаются успехом. При ее отсутствии можно воспользоваться специальной станцией сбора хладагента , которую подключают аналогично манометрическому коллектору.

Еще несколько дельных советов: начинать самостоятельный демонтаж можно только, когда вы полностью уверены в собственных возможностях, и есть квалифицированный напарник. Также наличие специального инструмента намного облегчает работу.
