Расчет пожарной лестницы онлайн калькулятор. Как рассчитать лестницу на второй этаж: оптимальные параметры. Во-первых, это конструктивная особенность

Когда вы беретесь за выполнение таких работ, как металлическая лестница своими руками расчеты в этом деле крайне важны. С одной стороны может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы может выявиться масса серьезных дефектов, которые нельзя будет исправить. И тогда придется выполнять заново не только все расчеты, но и полученную конструкцию.

Довольно часто используется для таких задач, как расчет металлической лестницы программа, которая называется калькулятором. Она в значительной степени облегчает вычисление параметров. Но, даже пользуясь ею, не забывайте, что технологию, согласно которой осуществляется вычисление, лучше освоить досконально самому, чтобы иметь возможность проконтролировать и скорректировать полученные данные, если они не будут полностью соответствовать имеющимся условиям вашего помещения.

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, как впрочем и конструкции и любого другого материала осуществляется на основе специальных формул, где используются основные параметры.

Перед тем, как приступить к расчетам вам следует определиться с местом размещения конструкции в вашем доме, расположением лестничной площадки и прочими нюансами.

• Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
• Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

• Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

• В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Расчет металлического каркаса лестницы – это первое, что вам предстоит сделать. Разумеется, применяя современные калькуляторы, вы сможете спланировать свою конструкцию гораздо быстрее, но эффективность такого подхода ниже, поскольку программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

• подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
• конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;
• двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

• высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;
• просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
• Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Когда вы производите расчет металлической лестницы, площадка играет немаловажную роль, ведь она позволяет вам производить небольшую коррекцию угла подъема.

Этот метод работает при таких условиях:

• имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
• используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
• самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Вы можете использовать специальные программы и приложения, которые помогают сконструировать и просчитать лестницу.

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

Такой этап проектирования, как расчет ступеней металлической лестницы осуществляется в последнюю очередь. В основе таких расчетов лежит средняя величина ширина человеческого шага, как правило, это 60-60,5 см. Используемая для расчетов формула выглядит так: Z + 2M= 60-60,5 см, где в качестве M выступает показатель высоты подступенка, а в качестве Z – показатель ширины проступи.

Если обобщить параметры ступеней для стандартных проектов, то высота составляет примерно 15-20 см, а ширина – 25-35 см.

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Чтобы выполнить расчет винтовой металлической лестницы необходимо сделать основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчет лестницы с параметрами:

• ширины проема – 2 м;
• высоты этажа – 2,5 м;
• углом закручивания – 2 700.

Основные расчеты:

1. Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
2. Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
3. Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

1. Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
2. При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.
3. Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

Калькулятор расчета металлической лестницы позволит вычислить самые важные параметры конструкций. Даже самое типовое приложение способно справиться с такой задачей. На первом этапе вам достаточно ввести все исходные данные в программу.

К исходным данным относится:

• высота вашего проема;
• длина подъемной части лестницы;
• планируемое количество маршей в конструкции и ступеней на каждом из них;
• параметры ступени (проступь, свес и т.п.).

В результате программа обеспечит вас необходимым чертежом, где указаны все необходимые для изготовления лестницы размеры.

Самостоятельно проектируя дачу или загородный дом, обязательно придется столкнуться с проблемой расчета лестницы. Задача не такая уж и сложная, но базовые технические приемы для обсчета разных видов лестниц следует знать.

От каких параметров зависит техника расчета

Для выполнения расчета необходимо определиться:

• с типом конструкции;
• углом наклона;
• количеством ступеней;
• шириной ступеней;
• другими особенностями конструкции.

Прежде всего, понадобятся такие параметры:

1. Высота лестницы.
2. Наличие достаточного места под конструкцию определенного типа.
3. Вид материала, используемого для строительства лестницы.
4. Условия эксплуатации, зависящие от состава семьи. Если есть пожилые люди, то крутой подъем, они просто не одолеют. Опасна такая конструкция и для маленьких детей.
5. Предполагается ли переносить по лестнице тяжелую габаритную мебель. Винтовая конструкция полностью исключает такую возможность.

Прежде всего нужно решить какую лестницу конкретно вы хотите видеть в своем доме, а уже после этого вводить данные для расчета . Выбирать придется среди таких типов:

• винтовая со ступенями, расположенными вокруг стержня по спирали;
• забежная, где нет промежуточной площадки;
• прямая с поворотом на 900 с промежуточной площадкой;
• с поворотом на 180° с обязательным присутствием промежуточной площадки.

Учитывать следует и такие нюансы, как расположение стен, перегородок, дверных проемов, площадь комнаты, дистанция между полом первого этажа и потолком.

Лестница прямая, выполненная в стиле "Модерн". Стоимость ее в пределах 116 т. р.
Лестница в стиле "Модерн" поворотная стоимостью 120 т. р.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов - zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить:
чертеж лестницы;
длину верхней тетивы;
угол наклона конструкции;
величину шага между запилами под ступени на тетиве;
высоту и глубину ступеней;
высоту подтупенка;
рекомендации по изменению параметров для повышения комфортности лестницы.

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Хороший калькулятор лестниц domaizbrusa-pestovo.ru. Пользоваться им легко - следует только обращать внимание на подсказки и вводить требуемые системой параметры.

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

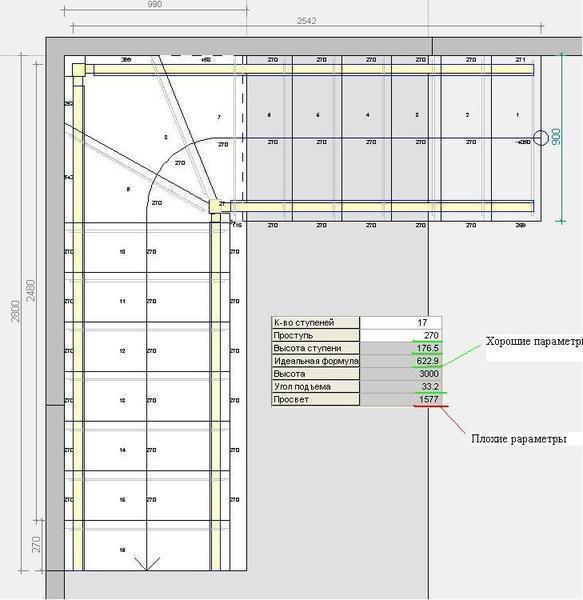

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Формула для расчета удобства лестницы

Иногда онлайн программы для расчета лестничных конструкций выдают вердикт, что лестница, выполненная по введенным вами размерами будет неудобной.

Такие выводы можно сделать и самому, сделав простое вычисление, основанное на средней длине шага.

Обычно человек делает шаг длиной 600-660 мм, значит, среднее значение - 630 мм. Параметры удобной конструкции должны соответствовать следующей формуле:
2h + S = 630±30 мм, где:

• h – высота ступени, колеблющаяся в пределах 200-250 мм;
• S – ее глубина, соответствующая 45 размеру ноги, что составляет от 280 до 300 мм.

Что касается наиболее удобного наклона, то это 30-40°.

Недостатки глубины лестницы легко убираются за счет выступа.

Для получения точных данных, все вводимые в программу онлайн калькулятор параметры замеряйте одним инструментом.

При определении основных размеров ступеней можно пользоваться таблицей, составленной специалистами на основе собственного опыта и нормативных требований:

Условное обозначение требуемых параметров прямой лестницы из дерева

Обычно в онлайн калькуляторе параметры обозначаются так:
Y - высота проема.
X - ширина проема.
H - минимальная ширина косоура
Z -толщина ступени.
F - выступ ступени.
SP - расположение 1-й ступени, относительно пола на втором этаже.

Программа онлайн конструктор лестниц

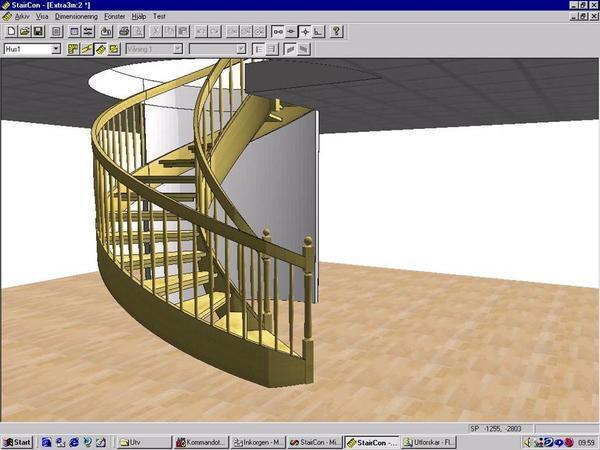

Существует программа Consultec Staircon, разработанная в Швеции по которой можно не только рассчитать лестницу на второй этаж, но и создать ее проект в формате 3D.А кроме того:

• Введя такие параметры, как ширина, высота лестницы, число ступеней и поворотных площадок, сможете построить очень точный чертеж.
• Выбрать ограждение.
• Подобрать материал для лестницы в целом или для отдельных ее элементов.
• Выбрать вариант отделки.

Для разработки проекта удобно пользоваться программой Mastercam, позволяющей среди прочих видов работ, моделировать лестничные марши. Есть много подобных разработок, но не все могут вывести на готовый результат. Программа онлайн конструктор позволяет выбрать параметры ограждающих конструкций

После создания проекта и расчета лестницы вы можете сделать заказ на сайте сайт. Техническое оснащение нашего производства позволяет снизить себестоимость, сократить сроки изготовления лестниц при неизменно высоком их качестве.

1. Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
2. Лестничная площадка по ширине должна быть эквивалентной ширине марша.
3. Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
4. Размер ступеней зависит от их количества.
5. Минимальная ширина лестницы - 0,7 м, что обеспечивает пропуск 1 человека.
6. Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
7. Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
8. В идеале ширина перил должна быть эквивалентной 10 см.
9. Оптимальная высота перил - 90 см, а высота балясины - 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
10. Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
11. Длина перил и лестничного марша эквивалентны друг другу.

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

Лестница в доме не является просто декоративной конструкцией. Она служит для удобного и безопасного подъёма на второй этаж , мансарду или верхний ярус помещения. Здесь мы попытаемся ответить на вопросы, как рассчитать лестницу . Именно с этой процедуры начинается её изготовление.

Тип лестницы: особенности выбора

Выбор типа лестницы целиком и полностью зависит от конструктивных особенностей здания – высоты потолков, размеров помещения и проч. С учётом всех обстоятельств выбирают винтовую, одно-, двух- или трёхмаршевую лестницу. Примеры таких конструкций можно посмотреть на следующих фото

Мы не будем рассматривать вопрос о том, как рассчитать винтовую лестницу , поскольку этот тип конструкции слишком сложен для неопытного мастера.

В подавляющем большинстве домовладельцы выбирают маршевые лестницы, которые намного практичнее и проще в изготовлении, чем их винтовые «собратья». Легче всего рассчитать деревянную лестницу на второй этаж , если у неё будет один марш. Однако такое решение не всегда возможно (например, из-за недостатка места), поэтому в подобных случаях обычно используют поворотные двух- или трёхмаршевые конструкции, которые можно вписать в ограниченное пространство.

Повороты маршей на 90 или 180 градусов обеспечивают лестничные площадки. В каждом конкретном случае ответы на вопрос, как рассчитать лестницу , будут разными, но методика расчёта является общей для всех маршевых конструкций. Они могут различаться набором и разновидностями конструктивных элементов, поэтому для того, кто решился самостоятельно изготовить лестницу в доме , её чертежи и расчёт являются первоочередной и самой важной задачей.

Основные параметры лестницы, обеспечивающие комфорт для пользователя

Первым в списке ответов на вопрос, как рассчитать лестницу , станет напоминание о существовании основных параметров, обеспечивающих комфортное и безопасное пользование ею

В их числе:

• ​ угол наклона , или уклон;
• ширина или шаг ступеней ;
• ширина маршей;
• высота подступенков;
• габариты проёма для лестницы.

У этих параметров есть цифровые значения. Оптимальные диапазоны их величин определены с учётом антропометрическ их данных человека. Частному застройщику они не обязательны для исполнения, но без них у вас не получится . Лучше добавить ещё одну ступеньку, чем постоянно спотыкаться на высоком подступенке.

Детали лестницы и расчёт их параметров

Лестницы в доме являются местами повышенного риска, поэтому к их устройству следует отнестись с максимальной ответственностью. Начнём с иллюстрации того, какие детали могут входить в состав лестничной конструкции:

Этот рисунок проиллюстрирует, как рассчитать лестницу и не упустить важных технических параметров. Для её изготовления используют исключительно высокосортную древесину хвойных и лиственных пород – сосну, дуб, лиственницу и другие.

Расчёты конструктивных элементов являются обязательным этапом составления рабочих чертежей или эскизов, по которым впоследствии изготавливают все детали и собирают их в единое целое. «Краткий курс» правил того, как рассчитать лестницу , можно просмотреть и прослушать на этом видео:

Основные параметры лестницы следующее числовое выражение:

• оптимальный уклон лестницы, или угол подъёма – 35–40°;
• расстояние от края проёма до ступеньки под ним должно быть не менее 2 м, если только в доме не проживают более рослые люди;
• ширина ступеней – 25–30 см;
• высота подступенков – 15–20 см;
• ширина марша – 100–140 см;
• расстояние между балясинами – 10–20 см.

Для того чтобы правильно рассчитать лестницу на второй этаж , мы предлагаем придерживаться следующих рекомендаций. Во-первых, приведённые цифры не являются абсолютной догмой и позволяют небольшие отклонения. Во-вторых, рассчитанные вами размеры следует проверить на соответствие пропорциям. В противном случае пострадает внешний вид лестницы.

Для проверки ширины и пропорциональнос ти ступеней используются два вида зависимости: 2a + b = 64 см и a + b = 47 см, где a – высота и b – ширина ступени. Шаг лестницы проверяется первой формулой, но при этом цифровое значение равенства должно попадать в диапазон 60–65 см. Это соответствует средней длине обычного шага взрослого человека.

Следующий рисунок

содержит основную информацию о том, как рассчитать лестницу и какие замеры вам предстоит сделать. Сначала необходимо измерить расстояние по вертикали между поверхностями полов первого и второго этажа. Затем, используя оптимальный диапазон значений уклона, – определить место крепления нижних концов опорных балок. Длина лестницы считается по теореме Пифагора.

Если одномаршевая конструкция занимает слишком много места, выберите вариант с двумя маршами и разворотом на 180°. Тем самым лестница займёт почти вдвое меньше места, но доставит вам больше хлопот. При этом общая длина конструкции остаётся неизменной. Количество ступеней определяется делением общей высоты лестницы на высоту подступенков в рекомендуемом диапазоне. Полученный результат округляем до целого числа.

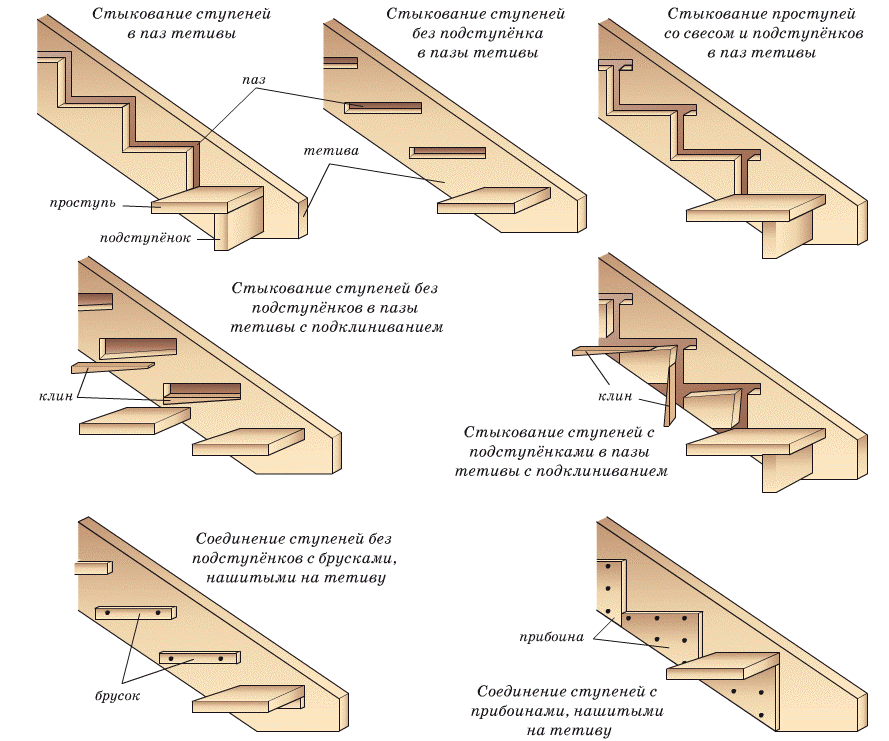

Опорные балки могут быть исполнены в виде тетивы или косоура. На многомаршевых лестницах можно использовать их комбинации. У лестниц на тетивах ступеньки ставят между опорными балками в пазы, на уголках или опорных брусках. На косоурах они крепятся поверх балки. Если вы уверены, что смогли правильно рассчитать лестницу , то пора переходить к изготовлению её деталей и последующему монтажу.

Изготовление деталей лестницы

Начальной процедурой этого этапа станет составление чертежа конструкции с привязкой к месту её установки, что позволит выполнить полную детализацию проекта. Ваши знания о том, как рассчитать лестницу , следует воплотить в изготовлении её деталей, и это потребует таких действий, как:

• закупка пиломатериалов. Использование древесины с пороками – недопустимо;
• подготовка инструментов, таких как пилы, стамески, долота, рубанок, фуганок и проч. (хотя без комбинированного деревообрабатыва ющего станка будет сложно);
• приобретение саморезов, клея по дереву, уголков и других крепёжных материалов.

Лучшим выбором для лестниц является древесина твёрдых пород: дуба, лиственницы, бука, ясеня. Изготовление деталей требует идеального соблюдения размеров и тщательной отделки. Например, ступеньки изготавливают под определённый способ их крепежа

При этом решающее значение имеет выбор опорных балок в пользу тетивы или косоура.

Когда весь комплект деталей будет готов, проводится черновая (пробная) сборка лестницы.

Эту процедуру почти всегда выполняют даже профессионалы, а для тех, кто впервые озаботился вопросами, как рассчитать лестницу и смонтировать её, такой этап обязателен. Черновая сборка гарантированно выявляет все ошибки, устранение которых при окончательном монтаже крайне затруднительно, а часто и невозможно.

Порядок сборки деревянной лестницы

Мы уже убедились, что вопрос, как правильно рассчитать лестницу , является весьма многогранным и предполагает большое количество рекомендаций по каждому аспекту этого процесса. Если всё сделано по правилам, то сборка лестницы по месту не должна доставить вам проблем. Вид опорных балок также влияет на порядок сборки. Монтаж лестницы на косоурах начинают с их установки. Короткий обзор этого процесса представлен на этом видео

Марши лестниц на тетивах собирают на полу и затем в готовом виде устанавливают по месту. Это связано с особенностями крепления ступеней и подступенков, которые хорошо заметны на следующем видео

.

Эту операцию невозможно выполнить на предварительно установленных опорных балках. Общим недостатком таких видеоуроков является большая продолжительност ь роликов. В этом отношении пособия на тему, как рассчитать лестницу , явно выигрывают.

После сборки и монтажа маршевых конструкций и площадок переходят к установке балясин и перил, образующих ограждение лестницы, которое обеспечивает безопасность пользователей. Все соединения деталей выполняются с одновременным использованием метизов и клея. Тем самым обеспечиваются долговечность соединений и защита дерева от преждевременного износа. По возможности рекомендуют максимально использовать деревянные шканты вместо саморезов.

На этом мы поставим многоточие в ответах на вопрос о том, как рассчитать деревянную лестницу , изготовить и смонтировать её. Тема слишком объёмна, чтобы в одной статье осветить все нюансы. К счастью, в наше время есть Интернет, где можно найти ответы на любые вопросы, в том числе узкоспециализиро ванные. А если вы сумеете своими руками построить у себя дома деревянную лестницу, поделитесь опытом с другими.

Относительно вопроса, как рассчитать деревянную лестницу, можно использовать приведенный ниже пример вычисления параметров прямой конструкции. При наличии определенных навыков и способностей, применяется более сложный проект. Для этого используются фактические параметры, используемые для стандартных вычислений и проверки, относительно регламентируемых размеров.

Конфигурация лестничной конструкции

При разработке вопроса, как рассчитать косоур для деревянной лестницы, начало произведения вычислений производится путем определения среднего шага, равного 600 – 620 мм. Этот параметр переносится на лестничное сооружение с использованием предварительных вычислений: к параметрам проступи суммируется двойной размер высоты ступенек.

Формула для вычисления:

(а х 2) + в.

а – вертикальная часть ступени.

в – горизонтальное положение изделия.

Количество ступенек

Измеряется лестничный проём. Известна промежуток между перекрытиями. Он делится на заданную высоту ступеньки (оптимальным значением выступает параметр 15 -18 см). Полученный показатель равен числу подступёнков.

3000: 19 = 157.8.

Этот показатель соответствует высоте ступеньки. В результате образуется два размера лестничной конструкции:

• 19- число подступенков.
• 157.8- размер вертикальных элементов ступеней.

Используя специальные программы, можно рассчитать деревянную лестницу онлайн.

Замер косоура

можно рассчитать по теореме Пифагора, где в качестве гипотенузы выступает косоур. Катетами является промежуток между перекрытиями Н и размер марша G. В итоге косоур, обозначенный символом S, вычисляют по т. Пифагора: S2 = H2 + G2. Если возникают вопросы по данным вычислениям, рекомендуется посмотреть, как рассчитать косоур для деревянной лестницы на видео:

Длина проступи

Для подстановки данных используется средний шаг человека:

600 – (157.8 х 2) =284.4.

Полученный показатель округляется.

Число подступенков всегда на одну единицу больше проступей. Округление ширины проступи сопровождается умножением на заданное количество ступеней (18 шт.). Получается длина, занимаемая лестницей.

2800х18 =50400 мм.

По предварительным подсчетам основные размеры сооружения соответствуют данным:

• 3000 мм – высота.
• 50400 мм – длина.
• 18 – число проступей.
• 19 – число подступёнков.
• 157.8 мм – высота ступенек.
• 280 мм – глубина проступи.

Внимание! Если число ступенек более 12, то предусмотрено использование промежуточной площадки.

Регламентируемые параметры

• Ширина деревянного лестничного устройства должна иметь параметры не меньше 914 мм.
• Поручни не образуют выступ более, чем на 4,5 дюймов (11,4 см). Минимальный параметр по ширине лестницы за вычетом поручней составляет – 31,5 дюйма (78,7 см) при обустройстве перил с одной стороны, или 27 дюймов (69,8 см) с двусторонним размещением поручней.
• Промежуток между ступенями и верхним перекрытием или площадкой составляет 6 футов и 8 дюймов (203, 6 см).
• Подступенок имеет высоту 7 3/4 дюйма (19,69 см). Допускается наличие отклонения в пределах 3/8 дюйма (9,5 мм).

• Ширина проступи соответствует размеру ступеньки и обладает габаритами не менее 10 дюймов (25,4 см). Отклонение по ширине достигает до 3/8 дюйма (9,5 мм).
• Одномаршевая установка с нижними забежными ступеньками и поворотом на 90 гр. имеет наименьшую ширину проступи 10 дюймов (25,4 см). Она измеряется на промежутке 12 дюймов (305 мм) от стеновой поверхности (линия перемещения). Забежные ступеньки обладают минимальной ширину проступи 6 дюймов (15,2 см) на участке, где проступь обладает наиболее узкими параметрами.
• Отклонение параметров ширины проступи забежных ступенек на отрезке 12 дюймов (30,5 см) от стеновой поверхности не более 3/8 дюйма (9,5 мм).

Расчет лестницы с забежными ступеньками на 90 градусов

Внимание! При выборе формы ступенек, важно проследить равномерное увеличение параметров.

Ширина проступи самой широкой забежной ступеньки на расстоянии 30,5 см от края имеет ширину проступи 10 см. Самый большой размер проступи на промежутке 30,5 см от края характеризуется показателем 25,5 см.

Средняя забежная ступенька, то есть изделие с самой узкой проступью должна размещаться симметрично оси, проходящей из верхней части угла поворота лестничного устройства в зону, являющуюся центром закругления внутренней коонструкции. Минимальный размер проступи для любой ступеньки составляет 15,2 см. Число забежных ступенек в марше для образования правильного изгиба и создания параметров варьирует в пределах 7 – 9 шт. Ниже предложены оптимальные способы расчета лестниц с забежными ступеньками.

Способ пропорций

• Для примера была взята лестница с забежными ступеньками и поворотом на 90 гр. с тетивами.
• Создание проекта производится путем нанесения двух пар параллельных линий под углом 90 гр. Ширина между параллельно размещенными контурами определяется шириной планируемого марша между тетивами.
• Отмечается снаружи толщина тетив. Отмеряется средний контур лестничного марша и наносится ось С – С1. Ставится разметка ширины ступенек на линии перемещения марша. Определяется заданное число забежных ступенек в марше. В приведенном примере оно равно числу 9.
• Проводится линия по крайним контурам забежных ступенек до пересечения с осью С – С1. Зная число забежных ступенек, формируется общее представление марша. Откладывается на чертеже заданное число прямых ступенек до и после забежных ступенек.

• Размечаются линии параллельно оси С – С1 на расстоянии 7,6 см в обе стороны. В сумме образуется размер 15,2 см, выступающий в качестве минимальной ширины проступи.
• Получение при пересечении этих контуров с границей тетивы точек Х и Х1 сопровождается соединением с отметками ширины центральной ступеньки и продлевается до пересечения с границей тетивы. В результате получается центральная забежная ступенька.
• Увеличивается в длине центральная регулируемая ступенька вниз до примыкания к оси С – С1.
• Из полученной точки Р под острым углом отмеряется отрезок и разбивается на части в пропорциях 1:2:3:4. Число отрезков равно количеству забежных ступенек после центральной забежной ступеньки. Соединяются отметки С1 и L4 контуром, проводятся параллельно ей отрезки через отметки L3, L2, L1.
• Так отмечаются точки S1, S2, S3, их соединяют посредством линий с метками ширины ступенек, и продлеваются эти отрезки до пересечения с границей тетивы. Полученный результат позволяет узнать размещение забежных ступенек с одной стороны центральной забежной ступеньки.
• Поскольку центральная забежная ступенька размещается симметрично оси С – С1, можно симметрично начертить размещение забежных ступенек для второй стороны.
• Вычисление параметров для сооружения с поворотом на 180 гр. осуществляется аналогичным путем. Наименьший промежуток между маршами равен 10 см.

Лестница – это важный, практичный элемент, позволяющий свободно передвигаться между уровнями здания. От уклона, высоты, длины лестницы и параметров ступеней зависит комфорт идущего. Неправильно сконструированные лестницы могут привести к тяжелым травмам и ушибам. Поэтому, моделирование лестниц должно включать начальный этап проведения точнейших вычислений. Как рассчитать параметры лестницы самостоятельно – читайте в статье.

Будь то лестница в подъезде или частном доме – от ее безопасности и комфорта зависит здоровье идущего. Например, на слишком крутых лестницах и не широких ступенях можно поскользнуться, а при недостаточной высоте подступенка легко зацепиться обувью за ступеньку и потерять равновесие.

Для самостоятельных расчетов, сегодня, используют формулы, компьютерные программы, онлайн-калькуляторы. При любом расчете параметров лестниц следует ориентироваться на ГОСТы, “Стандарты и нормы строительства”, где указаны оптимальные величины для сооружения удобной и надежной конструкции любого типа, возможности установки дополнительного оборудования, щитов на пролетах.

Как рассчитать лестницу в частном доме

Если дом в стадии ремонта, следует учитывать и как изменятся габариты помещения после окончания ремонтных работ. Как пример, отделка потолка и пола может повлиять на расстояние между этажами. Кроме того, при расчетах, необходимо брать во внимание и толщину потолочного перекрытия. Если этого не сделать, то последняя ступенька может создать с перекрытием слишком маленький или, наоборот, слишком высокий подступенок, что приведет к сбиванию при шаге, проскальзыванию ведущей ноги и, соответственно, травмам. Кроме того, следует учитывать предполагаемую высоту просвета: недостаточная высота будет заставлять идущего пригибаться во время подъема и спуска по лестнице, создавая дискомфорт.

Пример расчета длины лестницы, высоты и ширины ступеней

Начальный этап расчета включает в себя вычисление количества ступеней. Для этого берут (расстояние между ярусами чистого пола двух этажей) и делят ее на выбранную из оптимальных значений высоту подступенка – от 12 до 20 см Полученное округленное значение и будет равняться количеству ступеней в марше.

В одной лестнице не должно быть меньше трех и больше восемнадцати ступенек.

Зная высоту ступеньки, можно определить и ее ширину. Для расчета значения следует применять следующий пример: х = 47 – у, где х – ширина ступени, а у – высота.

Ширина проступей в криволинейных лестницах, в наиболее узкой части, не должна быть меньше 140 мм

По количеству ступеней строится графическая проекция горизонтальной длины лестницы.

Для того чтобы вычислить длину марша необходимо:

• Проекцию длины лестницы возвести в квадрат и прибавить к ней величину расстояния между уровнями полов;
• Из полученного значения извлечь квадратный корень.

Производя расчеты для лестницы с площадкой, следует учитывать то, что длина площадки должна быть больше 14 см, а ширина равняться ширине марша.

Формула расчета лестницы: определяем угол наклона

Вычислить оптимальный угол кривизны лестницы можно по формуле: 2с + d = 580/660, где с – это высота, а d – ширина ступени. При расчете кривизны лестницы со ступенями высотой менее 14 см, подойдет формула: с + d.

Угол кривизны для конкретных маршей рассчитывается с учетом количества и высоты ступеней.

Винтовая лестница – это эргономичный и практичный способ перемещения с этажа на этаж. Кроме того, такая конструкция может выступать в качестве декоративного элемента для интерьеров хай-тек, лофт и минимализм.

Для того, чтобы вычислить диаметр винтовой лестницы, необходимо умножить ширину марша на два и сложить полученное значение с диаметром основы. Для вычисления радиуса подъема следует разделить ширину марша на два и к полученной величине прибавить радиус опоры.

Для того чтобы лестница была удобной, ее ширина не должна быть меньше 800 мм: это позволит комфортно перемещаться по ступеням двум людям.

Количество и высота ступеней для винтовой лестницы рассчитывается с учетом того, чтобы один виток конструкции обеспечивал комфортное передвижение достаточно высокого человека (количество ступенек в витке равняется длине траектории передвижения, поделенной на ширину ступени).

Чтобы вычислить высоту подступенка, нужно добавить к среднему росту взрослого человека (1 м 80 см) среднюю глубину проступи (20 см) и разделить полученную величину на число ступеней в одном витке. На полученное значение нужно разделить и высоту лестницы. Эта величина и будет равняться количеству ступеней в винтовой лестнице.

Что нужно для того, чтобы рассчитать лестницу на второй этаж

На второй этаж может вести как криволинейной (винтовой, угловой и т.д.) лестница из металла, так и прямой (маршевой) из массива дерева. Чаще всего, для коттеджей и частных домов используют лестницы с поворотами. Главным преимуществом таких конструкций является экономия места.

Для расчета межэтажной лестницы необходимо знать следующие величины:

• Высоту и длину потолочного проема;
• Ширину лестницы;
• Общее число ступеней;
• Количество поворотных и нижних ступеней;
• Желаемую конфигурацию ступеней;
• Расположение входной двери.

Кроме того, необходимо будет определиться с положением верхней ступени касательно второго этажа (ниже уровня пола или вровень ему).

Калькулятор расчета лестниц

Калькулятор – это программа, позволяющая самому вычислить наиболее важные величины для проектирования комфортной и безопасной лестницы.

Сегодня, множество сайтов, связанных со строительством, предлагает свои версии online калькулятора, каждая из которых имеет особенности, которые, в первую очередь, касаются интерфейса и способа демонстрации результата. Например, некоторые калькуляторы, после произведения расчетов, предоставляют готовую схему лестницы с указанием всех необходимых величин. Такой чертеж можно легко сохранить на компьютера и распечатать. Существуют и online программы, позволяющие рассчитать стоимость уборки лестниц (мытье ступень, опор) в жилых и коммерческих помещениях в зависимости от их параметров. Пользоваться программами можно на устройствах с платформами андроид, ios, windows.

Как работает калькулятор лестницы онлайн

Пользоваться калькулятором онлайн достаточно просто: для произведения точных расчетов, необходимо выбрать нужный вид лестницы (прямая, П-образная, Г-образная и т.д.) и ввести исходные характеристики помещения.

Для расчета понадобится указать следующие обязательные параметры:

• Высоту и длину проема;
• Количество ступеней;
• Желаемую конфигурацию ступеней (ширину проступи, размер нависания, высоту подступенка).

Кроме того, в зависимости от выбранного типа лестницы, может понадобиться ввести и дополнительные данные. Например, для винтовой лестницы придется обозначить угол поворота, внешний и внутренний диаметр лестницы, а для конструкции с поворотом на 180 градусов – ширину лестницы, общее и количество нижних ступеней. Некоторые калькуляторы способны рассчитывать величины с учетом характеристик различных материалов (дерева, камня, железобетона и т.д.). Например, строительный калькулятор Житова.

Большинство калькуляторов онлайн имеют визуальные подсказки-картинки с обозначением величин, которые нужно вводить.

Расчет лестницы: программа для 3D моделирования

Технические разработки не стоят на месте: сегодня мы имеем возможность получить 2 и 3D модель любого предмета.

Компьютерный способ дает возможность получить точную двух- или трехмерную модель будущей лестницы, обозначить способы монтажа лестницы (система СНИП, сварка и т.д.), подойдет для перерасчета сметы, позволит понять, как будет выглядеть лестница в интерьере. Методика вычислений всех программ основана на соответствие ГОСТу и нормам.

Программы различаются по языку интерфейса, наличию инструментов для ввода данных и составляющих лестниц (некоторые программы могут включать в модель тип подступенка, косоур, тетиву, перила, опорные столбы и т.д.), возможности моделирования лестниц из различных материалов (дерева, камня, железобетона и т.д.).

Некоторые сервисы предоставляют возможности онлайн моделирования: например Лесенка.ру.

Расчет лестницы (видео)

Проектирование лестницы важно для любого здания: как жилого, так и коммерческого. От материала лестницы, длины лестничного марша, размеров ступеней зависят комфорт и безопасность ее эксплуатации. На размер ступеней, длину и градус лестницы влияют габариты помещения, конструкция лестницы. Правильно произвести расчеты своими руками, сегодня, может абсолютно каждый. Для этого можно воспользоваться компьютерными программами, Интернет-ресурсами, строительными формулами. Любой способ даст точные данные. Вам остается только выбрать наиболее удобный! А «Таблица рекомендуемых параметров» поможет вам сравнить полученные значения с оптимальными и, при необходимости, скорректировать вычисления.
