Пришло время рассмотреть и разобраться с особенностями конденсационных газовых котлов...

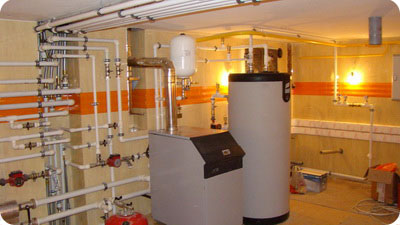

Конденсационные газовые котлы: принцип действия, виды и преимущества

Благодаря высокотехнологичной конструкции конденсационные котлы делают систему отопления намного удобнее, комфортнее, экономичнее. Если в обычных устройствах продукты сгорания отдают лишь часть тепловой энергии, то в данном случае это делается по максимуму. Компания «Луч Тепла» представляет в большом ассортименте котлы всех видов.

Конструкция

По своему строению конденсационные котлы неотличимы от типичных приборов отопления. Выполняются в нескольких вариантах:

1. настенные (более традиционные, ориентированы на индивидуальные системы отопления частных жилых домов);
2. напольные (повышенной мощности, предназначены для использования в офисных и промышленных помещениях).

В их конструкцию входит нестандартный теплообменник, выполненный на базе кислотоустойчивых материалов. Обычно - из стали-нержавейки или силумина. Он выглядит как труба со сложным сечением и спиралевидными ребрами. Все это наращивает площадь теплообмена и делает газовый котел более эффективным.

Кроме того, конденсационное устройство оборудовано вентилятором, выставленным перед горелкой. Он «всасывает» газ из газопровода, миксует его с воздухом и направляет непосредственно к горелке. Котел также имеет помпу с электронным управлением, которая позволяет оптимизировать мощность отопления, снизить шумы от проходящего в системе теплоносителя и сэкономить на электроэнергии.

Виды Конденсационных газовых котлов:

Конденсационные котлы бывают нескольких видов:

1. одноконтурные;
2. двухконтурные;
3. отопительные;
4. водонагревательные.

При этом их мощность может варьировать от 20 кВт до 100 кВт, чего вполне хватает для бытовых котлов. Для офисно-промышленных помещений они производятся большей мощности и в напольном исполнении.

Принцип действия КонденсационныХ газовых котлов:

В стандартных котлах выходящие горячие газы просто выбрасываются в атмосферу через дымоходный канал, теряя весомую долю неиспользованного тепла. Оно выводится наружу вместе с отработанными продуктами в виде водяного пара, формирующегося в момент сгорания топлива. Именно в паре кроется дополнительная тепловая энергия, которую конденсационные котлы сохраняют, а затем передают отопительной системе.

Охлаждаясь, пар конденсируется, то есть становится жидкостью, и высвобождает определенный объем теплоты. Этот процесс происходит в особом теплообменнике с расширенной площадью. Именно он «отбирает» тепло для передачи системе отопления. Такой подход был известен и ранее. Но применять его начали относительно недавно благодаря появлению неподдающихся коррозии сплавов, которые и положены в основу производства конденсационных котлов.

Особенности эксплуатации КОНДЕНСАЦИОННЫХ газовых котлов:

Эффективность работы подобных газовых устройств во многом зависит от характеристик отопительной системы. Чем меньше температура воды, тем полнее проходит процесс конденсации водяных паров. Следовательно, тем выше объем скрытого тепла, которое возвращается в систему.

Таким способом режим конденсации поддерживается на протяжении всего отопительного периода. Поэтому важнейшим условием для функционирования конденсационного котла является усредненная температура теплоносителя. Например, на входе в котел она должна составлять менее 60 градусов (в идеале - до 57 градусов). Это даст лучшую конденсацию и повысит КПД отопительного устройства.

Но даже если совмещать конденсационный котел со старой системой, он все равно принесет ощутимую экономию, так как будет эффективнее прежнего оборудования. Это связано с тем, что в нашей климатической полосе самые морозные дни суммарно занимают немногим более 10 процентов от продолжительности всего периода отопления. В остальные дни возможна оптимальная конденсация.

Преимущества

Среди базовых преимуществ этого типа котлов - высокий КПД. В данном случае он равен 108-109 процентам, если сравнивать с иными котлами. Другое преимущество заключается в их повышенной экономичности. Она приблизительно на 15-20 процентов больше, чем у стандартных приборов отопления.

Включает в себя не только отопительное оборудование, но и комплекс определенных мероприятий по его установке и монтажу. Правильный и качественный монтаж, безусловно, отразится в дальнейшем на работе котла.

Существует целый ряд стандартов и предписаний по установке газовых конденсационных котлов. В первую очередь нужно знать, что установка конденсационного котла требует разрешения газовой инспекции. При подключении котла следует соблюдать технические правила подключения газа и необходимые меры безопасности.
Это обязательное условие, чтобы предотвратить поломку котла и возможные травмы людей.

А еще лучше, если установку и монтаж конденсационного котла будут проводить квалифицированные специалисты.

Как выбрать место установки котла

Лучшим местом для того чтобы установить , является нежилое помещение. Если в доме нет такого отдельного помещения, то котел можно установить на кухне. В идеале стены помещения, где будет устанавливаться котел, должны быть отделаны плиткой, но ни в коем случае не пожароопасными материалами. Пол должен быть услан негорючим покрытием, желательно, чтобы в помещении находилась канализация. Отопительные котлы конденсационные предусматривают наличие вытяжки в помещении, где они установлены.

Навесной конденсационный котел закрепляется на стене специальными крючками при помощи дюбелей. Правильно, если конденсационный котел расположен таким образом, что его нижняя часть отступает от стены больше чем верхняя.

Если, наоборот, то это значит, что котел закреплен неправильно. Монтаж конденсационного котла делается таким образом, чтобы не было крена, иначе это может привести к замыканию.

Поэтому при закреплении котла на крючки, нужно очень хорошо проверить вертикальность котла, чтобы он не был наклонен вперед или вбок.

Дымоходы конденсационных котлов

Вариантов подключения дымохода к конденсационному котлу много. Основное требования к для конденсационных котлов является герметичность стыков элементов дымохода.

В целом конструкция дымоходов конденсационных котлов не сильно отличается от конструкции дымохода обычных газовых котлов.

Особенности дымоходов для конденсационных котлов:

• материал, из которого они сделаны. Дымоход для конденсационного котла должен быть сделан из кислотоупорных материалов, например, нержавеющая сталь или пластик. Это связано с тем, что конденсат, который проходит по дымоходу является легкой кислотой, поэтому материал дымохода должен быть защищен от коррозий.
• Дымоход для конденсационного котла должен быть расположен под таким углом, чтобы образующийся конденсат попадал обратно в котел, но при этом туда не попадали осадки. Попадание атмосферных осадков в котел может привести к короткому замыканию или поломке котла.

Отвод конденсата и основные ошибки при монтаже конденсационных котлов

Конденсационный котел предусматривает такую систему работы, при которой из водяных паров, содержащихся в продуктах сгорания, образовывается конденсат.

В зависимости от мощности и температурного режима, в сутки может образовываться до 50 литров конденсата невысокого уровня кислотности. Это позволяет сливать его в сифон бытовых отходов и не наносить вред окружающей среде.

Однако существуют некоторые ошибки при :

1. Отсутствие отвода конденсата или установка неподходящей для этих целей емкости. Такую ошибку могут допустить и специалисты в силу неопытности. Они могут или совсем не установить отвод для конденсата или установить в качестве отвода некую емкость, например, обычное ведро. Такого допускать нельзя, потому что это является грубой ошибкой.
2. Отвод конденсата выведен на улицу, что, конечно же, в минусовую температуру приведет к обледенению и замерзанию трубки. Это заблокирует котел и может стать причиной его поломки.
3. Монтаж котлов на стенах с легковоспламенняемым покрытием.
4. Применение газового счетчика, который не соответствует мощности котла.
5. Отсутствие газовых фильтров.
6. Несоблюдения правильного угла уклона котла.

Конденсационный котел предусматривает обязательно наличие всех вышеперечисленных пунктов, а также предусматривает соблюдение всех технических правил и стандартов по установке и монтажу.

Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать...

Из инструкции по проектированию на конденсационные котлы Buderus (Германия).
Соответствует СНиП 41-01-2003 п. 6.4.1 ТРУБОПРОВОДЫ : "...Полимерные трубы, применяемые в системах отопления совместно с металлическими трубами (в том числе в наружных системах теплоснабжения) или с приборами и оборудованием, имеющим ограничения по содержанию растворенного кислорода в теплоносителе, должны иметь кислородопроницаемость не более 0,1 г/(м 3 ∙сут) ..."

VITODENS Газовые конденсационные котлы
Инструкция по проектированию

Bosch Condens 3000 W
- Возможность прямого подключения к системе теплого пола

Другая модель
Bosch Condens 5000 W Maxx
Возможность прямого подключения к системе теплого пола
Без требуемого минимального расхода циркуляционной воды

Высококачественные компоненты, такие как плазменно полимеризованный алюминиевый теплообменник и надежная конструкция делают Condens 5000 W Maxx не только чрезвычайно надежным, но и исключительно прочным. Благодаря инновационной технологии Flow Plus нет минимального значения напора воды через теплообменник . По этой причине полной гидравлической системы не требуется.

Про антидиффузионный слой (кислородный барьер):
"... Данный результат еще раз подтверждает ошибочность распространенного утверждения: «Трубы малых диаметров не обязательно армировать или защищать теплоноситель от попадания в него кислорода, так как потоком кислорода сквозь стенку таких труб можно пренебречь». Сторонники этой точки зрения призывают не армировать алюминием и не покрывать слоем AVOH (антидиффузионный слой для труб PEX) и PPR трубы малого диаметра. Однако именно такие трубы, стоят, например, перед стальными панельными радиаторами (толщина стальной стенки – 1,2 мм). Поэтому армировать алюминием трубы малого и большого диаметра для систем отопления необходимо. Причем для труб малого диаметра это правило более важно, чем для труб большого диаметра, где необходим расчет и привязка к конкретной схеме применения.
Например, при D=2х10-11 м2/с (кислородопроницаемость полипропилена) и ∆сО2 MAX = 270 г/м3 (ориентировочное содержание кослорода в атмосфере)
Q/V=1,9٠10-8/DN2 (г/с٠м3) или 1,6٠10-3/DN2 (г/сутки٠м3)
для DN20мм, получим в сутки 4 г/м3 кислорода – иначе говоря, возможно образование 30 г ржавчины. В одном метре трубы DN20 PN20 (SDR=6) содержится 2,2х10-4 м3; соответственно, через этот погонный метр трубы в теплоноситель пройдет по максимуму 8,8х10-4 г/сут. кислорода.
Например, если система отопления выполнена из полипропиленовой трубы PN20 (неармированной или армированной стекловолокном), объем системы отопления 100 л, имеются настенный котел с алюминиево-медным теплообменником и температурой нагрева 80 С° и стальные панельные радиаторы, а емкость труб равна 50 л, то в сутки для типового набора труб разного диаметра с SDR=6 пройдет в теплоноситель около 0,1 г кислорода; в пересчете на в год это составляет 37 г кислорода, или 250 г ржавчины, полученной в стальных панельных радиаторах (которые, весьма вероятно, потекут через год или два эксплуатации).
В задачи данной статьи не входит точный количественный анализ кислородопроницаемости, однако приведенный пример позволяет разрешить часто задаваемый вопрос: «Сколько кислорода пропускает пластиковая труба? Много это или мало?» Думается, нами был дан вполне конкретный ответ. В заключение заметим, что на эту тему написано немало содержательных работ, но выводы читателей или компаний, поставляющих подобную продукцию на рынок, не всегда соответствуют проведенному в этих статьях анализу ..."

Условно схему монтажа (в качестве примера мы рассматриваем котел Victrix 50) можно разделить на несколько этапов подключения:

• комплекта безопасности;
• накопительного бойлера;
• солнечного коллектора;
• гидравлического разделителя.

Подробно рассмотрим каждый этап.

Комплект безопасности

При подключении котла мощностью более 35 кВт европейское законодательство обязывает уделять более пристальное внимание вопросам обеспечения безопасности. Поэтому предусматривается специальный комплект безопасности, который включает в себя термостат безопасности, реле максимального давления воды (4 бар), манометр и кран заполнения системы (гильза для подключения термобаллона отсечного газового крана).

Предусмотрены также штуцеры для подключения расширительного бака и гильза погружного спиртового термометра. Прессостат и термостат перегрева имеют ручную разблокировку и подключаются последовательно в цепь питания котла (рис. 2). Предел срабатывания предохранительных устройств настраивается и составляет 3 бар и 105 °С соответственно. Данный комплект позволяет произвести компактный, быстрый и надежный монтаж предохранительных устройств, а также гарантирует надежную защиту от аварийных ситуаций при любых обстоятельствах.

Накопительный бойлер

Поскольку котлы одноконтурные, то для удовлетворения потребностей в горячей воде предлагается использовать бойлер накопительного типа. Предлагаются несколько типоразмеров бойлеров, емкостью от 80 до 200 л. Бойлеры имеют прямоугольный корпус белого цвета. Материал изготовления корпуса и змеевика бойлера — пищевая нержавеющая сталь высокого качества. Для снижения тепловых потерь бойлер заключен в высокоэффективную пенополиуретановую изоляцию.

Бойлеры снабжены спиральными теплообменниками с большой поверхностью теплообмена, которые подключены по схеме противотока (рис. 3). Это позволяет быстро нагревать накопленный запас воды. Чтобы обеспечить приготовление большого объема горячей воды, можно использовать два бойлера объемом 200 л, в которых контуры теплоносителя и санитарной воды подключаются параллельно. Для подключения бойлера к котлу необходимо использовать специальный комплект, который состоит из переходников и трехходового клапана. Как и во всех других навесных котлах, работа в режиме горячего водоснабжения основывается на принципе жесткого приоритета ГВС.

Подключение солнечных коллекторов

Особенностью 200-литровых бойлеров является возможность их работы с солнечными коллекторами. На рис. 4 показан пример подключения солнечных коллекторов к системе теплоснабжения на основе конденсационного котла. Высококачественные солнечные коллекторы и согласованная с ними система теплоснабжения дома позволяют рассматривать хозяйственное использование солнечной энергии уже как необходимое условие построения эффективной системы.

В наших широтах суммарное излучение (отраженное и прямое) в оптимальных условиях (безоблачное ясное небо, середина дня) составляет максимум 1000 Вт/м 2 . Солнечные коллекторы, в зависимости от их типа, позволяют использовать до 75 % суммарного излучения. Остается только отметить, что с нашей точки зрения связка конденсационный котел + солнечный коллектор (тепловой насос)— наиболее перспективное направление дальнейшего развития систем автономного теплоснабжения.

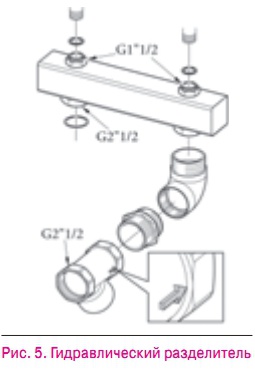

Гидравлический разделитель

Поскольку котел рассчитан на выполнение значительной тепловой нагрузки, то это предполагает наличие отдельных контуров системы отопления с зональным контролем. Поэтому актуальным становится вопрос независимого регулирования контуров. Возникает вероятность изменения количества теплоносителя, циркулирующего через котел, что неблагоприятно сказывается на его гидравлическом режиме.

Естественным решением в данной ситуации служит применение гидравлического разделителя (гидравлической стрелки). Одновременно выполняется переход на трубы большего диаметра, что позволяет подключить «гидравлическую стрелку» непосредственно к подающему и обратному распределительным коллекторам. Для одного котла предлагается компактный вариант решения данного узла, в виде трубы прямоугольного сечения (рис. 5).

Этот узел располагается непосредственно под котлом, что позволяет значительно сократить габариты установки. Так как коллектор установлен горизонтально, то для удаления шлама из системы отопления обязательна установка осадочного фильтра на обратной магистрали, перед коллектором.

Газовый котел куплен, газовая магистраль подведена, отопление смонтировано, осталось самое главное - собрать все это в единую систему. Подключение газового котла - не такая уж простая задача, и дело даже не в том, что газовые котел представляет собой высокотехнологичное оборудование, и что самое главное - опасное оборудование, основная проблема заключается в другом: слишком много различных вариантов и схем подключения. Способ, порядок монтажа и подключения магистралей зависит от индивидуальных условий. Поэтому настоятельно рекомендуется, чтобы подключение, пуск и наладку газового котла выполняла авторизированная сервисная служба. К тому же, самостоятельное подключение котла ведет к аннулированию гарантийных обязательств производителя. Но ситуации бывают разные, поэтому в данной статье мы расскажем основные универсальные моменты подключения газовых котлов. А Вы обратите внимание, что инструкция к Вашему котлу является более приоритетной, чем любая статья в интернете.

Схема подключения газового котла

Существует несколько схем подключения газовых котлов. Какую из них использовать, зависит от того, как выполнена система отопления - открытая или закрытая, теплоноситель в ней движется самотеком или с помощью насоса, имеет один высокотемпературный радиаторный контур или несколько контуров, среди которых есть низкотемпературный «теплый пол». Также немаловажное значение имеет вид котла - одноконтурный или двухконтурный, с открытой камерой сгорания или с закрытой, конвекционный или конденсационный.

Подключение газового котла одноконтурного

Одноконтурный котел снабжен только одним теплообменником, который греет воду для одного контура. Изначально такие котлы использовались исключительно для отопления помещений, сегодня же их с успехом можно использовать и для горячего водоснабжения, добавив в схему подключения бойлер косвенного нагрева. Одноконтурные котлы бывают в настенном и напольном исполнении, в каком именно - зависит от вырабатываемой мощности. Одноконтурные напольные котлы мощнее и тяжелее двухконтурных, их можно использовать для отопления большого загородного дома и обеспечения домочадцев горячей водой.

Особенность подключения одноконтурного котла в том, что к нему можно подключить только две трубы с теплоносителем - по одной он будет поступать в котел для нагрева, а по другой - выходить из него нагретым.

В представленном выше варианте теплоноситель будет циркулировать по системе отопления дома и возвращаться в котел для донагрева. Предохранительный клапан и расширительный бак необходимы для стравливания лишнего давления из системы.

В данной схеме представлен самый простой способ подключения к бойлеру косвенного нагрева - через трехходовой клапан.

Бойлер косвенного нагрева представляет собой термоизолированную емкость, в которой находится вода для санитарных нужд. Именно эту воду нам и необходимо нагреть. Для этого внутри бойлера встроен спиралевидный теплообменник, по которому проходит горячая вода теплоносителя.

В данной схеме - нагрев воды для ГВС (горячего водоснабжения) является приоритетным. Когда на бойлере срабатывает датчик, что вода остыла, срабатывает трехходовой клапан и весь теплоноситель, нагретый в котле, устремляется в бойлер. Там он отдает свое тепло воде и возвращается в котел для донагрева. Циркуляция котел-бойлер-котел будет продолжаться до тех пор, пока вода внутри бойлера не нагреется до требуемой температуры. После этого срабатывает трехходовой клапан, и теплоноситель из котла устремляется в систему отопления и будет циркулировать по схеме котел-отопление-котел до тех пора, пока не остынет вода в бойлере.

Все время, пока нагревается вода в бойлере, по системе отопления не циркулирует теплоноситель. Сколько занимает времени нагрев бойлера, напрямую зависит от его емкости. Например, бойлер объемом 200 л (для большой семьи), заполненный холодной водой, нагревается в течение 6 часов. А вот донагрев этого бойлера будет занимать 40 - 50 минут. Нагрев бойлера меньшего объема, например, 80 л занимает всего 10 - 20 минут. Это время никак существенно не сказывается на общей температуре в доме, за такой короткий промежуток он еще не успевает остыть.

Подключение двухконтурного газового котла

Отличается от одноконтурного тем, что в нем два теплообменника: один - основной, греет воду для отопления, а второй - дополнительный, греет воду для горячего водоснабжения. Чаще всего такие котлы представляют собой высокотехнологичную котельную, в которой все предусмотрено и автоматизировано, и являются настенными.

Обратите внимание на фото, на котором изображены внутренности двухконтурного котла. К нему подключаются 5 труб (справа налево): 1 - труба с теплоносителем из системы отопления, который идет на донагрев, 2 - труба с холодной водой, которая идет в теплообменник, чтобы нагреть воду для ГВС, 3 - газовая труба, 4 - труба с горячей водой для ГВС, 5 - труба с горячим теплоносителем для системы отопления.

Вся автоматика двухконтурного котла устроена внутри. По умолчанию теплоноситель, нагретый в котле основной горелкой, направляется в систему отопления и возвращается остывшим снова в котел. Так происходит циркуляция котел-отопление-котел. Но как только кто-то открывает кран с горячей водой на одном из потребителей, в котел начинает поступать холодная вода по трубе 2. Трехходовой клапан сразу же перенаправляет теплоноситель, и он не выходит за пределы котла, а циркулирует основной теплообменник - дополнительный теплообменник для нагрева воды - основной теплообменник. Теплоноситель греет воду для ГВС, пока ею пользуются. Как только кран закрыли, теплоноситель снова начинает циркулировать по системе отопления.

Как показала практика, двухконтурный котел не способен обеспечить большое количество воды для ГВС, не более одного потребителя - кухня или душ, и то - вода будет не слишком теплой. Котел просто не будет успевать ее нагревать в должном объеме. Именно поэтому их используют только в небольших семьях, а для нагрева воды в большем количестве добавляют в систему бойлер.

Согласно представленной схеме теплоноситель будет лишь подогревать воду в бойлере, а сама система подачи воды во второй контур будет замкнутой. Такая хитрость позволяет значительно увеличить долговечность двухконтурного котла, который очень сильно страдает от жесткой водопроводной воды. Дополнительный теплообменник для ГВС засоряется и выходит из строя примерно за год. Именно поэтому циркуляция чистого теплоносителя во втором контуре является более экономичным вариантом. Но тогда какой смысл использовать двухконтурный котел, если можно установить одноконтурный большей мощности? Это будет и выгоднее, и практичнее.

Подключение настенного газового котла в паре с обычным электробойлером в качестве накопительного бака для горячей воды также возможно. В таком случае горячая вода из котла будет поступать в бойлер, а когда ее количество уменьшится до критической точки (устанавливается автоматикой), котел снова будет греть воду для заполнения бойлера. Также возможен вариант, когда бойлер заполняется горячей водой из котла, а ее дальнейшая температура поддерживается с помощью ТЭНа.

Универсальные схемы подключения газовых котлов мы рассмотрели, теперь перейдем к процедуре монтажа труб и электрики.

Несмотря на то, что выше на схемах указано, куда подключается подводящая труба, а куда отводящая, обязательно ознакомьтесь с инструкцией на Ваш газовый котел. Расположение труб может отличаться в зависимости от модели и производителя.

Для начала пару слов о самой системе отопления. Если она уже эксплуатировалась ранее, а сейчас Вы просто меняете котел, то из системы необходимо слить теплоноситель и обязательно промыть ее несколько раз. На стенках труб и радиаторов отопления оседает много различных солей, чтобы они не засоряли хрупкий теплообменник котла, лучше не лениться и промыть систему.

В системе отопления может циркулировать как вода , так и антифриз . Можно ли использовать антифриз конкретно с Вашим котлом, обязательно посмотрите в технической документации. Иногда производители котлов сами рекомендуют те или иные марки антифриза или даже производят его сами. Пренебрегать такими рекомендациями не стоит.

Использовать антифриз в качестве теплоносителя в системе отопления имеет смысл только в том случае, если Вы живете в доме наездами и отключаете котел, когда уезжаете надолго. Вода в трубах в таком случае может замерзнуть, а антифриз нет. Но если вы живете в доме постоянно и не отключаете котел в морозы, то имеет смысл использовать в качестве теплоносителя воду. Причина тому - недостатки антифриза: маленькая теплоемкость, большая вязкость и коэффициент теплового расширения. Для всей системы это грозит тем, что с антифризом необходимо использовать котел и насосы большей мощности, накопительный бак большей емкости и радиаторы отопления большей площади.

В пользу использования воды также говорит то, что современные газовые котлы можно поставить в режим подстраховки, когда теплоноситель остывает до +5 °С, котел его снова нагревает.

Схема подключения отопления к котлу такова :

1. Циркуляционный насос (если необходим).
2. Шаровый кран.
3. Фильтр грубой очистки.
4. Шаровый кран.

Циркуляционный насос всегда устанавливается на «обратке». Шаровые краны необходимы для того, чтобы легко отсоединить систему от котла без слива теплоносителя, а также быстро снять фильтр для профилактики и очистки. Фильтр грубой очистки в системе отопления необходим для того, чтобы обезопасить теплообменник котла от засорения солями, ставится непосредственно перед котлом, желательно на горизонтальном участке отстойником/улавливателем вниз. Если возможности установить фильтр на горизонтальном участке трубы нет, тогда установите его на вертикальном. Направление потока теплоносителя обязательно должно совпадать с направлением стрелки на корпусе фильтра.

Трубу с горячим теплоносителем, идущим от котла, необходимо соединить с патрубком котла с помощью быстроразъемного соединения «американка» и тоже установить отсекающий шаровый кран.

На подводящей и отводящей трубе с теплоносителем необходимо установить шаровые краны для слива теплоносителя из системы на летний период или для проведения ремонтных работ.

Схема подключения ГВС к двухконтурному котлу:

1. Фильтр грубой очистки.
2. Шаровый кран.
3. Фильтр тонкой очистки или магнитный фильтр.
4. Шаровый кран.
5. Быстроразъемное соединение «американка».

Чтобы максимально продлить срок службы дополнительного теплообменника двухконтурного котла и защитить его от накипи, на подводящей трубе с холодной водой необходимо установить фильтры грубой очистки и магнитный фильтр . Если фильтр грубой очистки уже был установлен ранее - до водомера, то устанавливать его перед котлом не имеет смысла.

Отводящую трубу с горячей водой необходимо присоединить к патрубку с помощью шарового крана с «американкой», желательно установить обратный клапан.

Все соединения необходимо герметизировать паклей или ФУМ-лентой, а еще лучше специальной сантехнической пастой.

Современные газовые котлы бывают с двумя вариантами подключения к электросети - кабель с вилкой для подключения в розетку и трехжильный заизолированный кабель. Какой бы вариант Вам не попался, в любом случае следует придерживаться такого правила: подключение газового котла производится через индивидуальный автомат защиты непосредственно к щитку и обязательно необходимо позаботиться о заземлении. Также желательно использовать стабилизаторы напряжения или резервные источники питания на случай отключения электроэнергии.

Автомат отключения устанавливается неподалеку от котла, чтобы его можно было легко и быстро отключить. Даже если у котла есть свой кабель с вилкой, следует для него выполнить персональную розетку, к которой идет питание через автомат защиты.

Заземлять котел на трубу газопровода или отопления нельзя. Для обеспечения качественного заземления необходимо оборудовать либо контур заземления, либо точечное заземление. Для последнего в продаже есть готовые универсальные комплекты модульного заземления (ZZ-000-015), монтаж которых займет участок 0,5х0,5 м в подвале дома, подполе или на улице рядом с домом. Сопротивление заземляющего контура для котла отопления должно быть не более 10 Ом. В разных источниках Вы можете встретить другие цифры, но газовые службы требуют именно таких показателей - не более 10 Ом. Это необходимо для подстраховки и связано с тем, что столбы электропередач воздушных линий большей частью не имеют повторного заземления.

Газовые котлы бывают разные - одним необходим обычный дымоход, другим - коаксиальный, а третьим (парапетные котлы) - вообще не нужен. Поэтому ознакомьтесь с инструкцией к Вашему котлу. Более того, чаще всего в комплекте с газовым котлом уже имеется дымоход, его необходимо только правильно смонтировать.

Правило первое - диаметр дымохода котла должен быть равен или больше диаметра выходного патрубка в котле .

Чаще всего диаметр дымохода зависит от мощности:

• до 24 кВт - 120 мм.
• 30 кВт - 130 мм.
• 40 кВт - 170 мм.
• 60 кВт - 190 мм.
• 80 кВт - 220 мм.
• 100 кВт - 230 мм.

Обычные дымоходы выводятся вверх, выше конька дома на 0,5 м. Они могут быть устроены как внутри стены дома, так и внутри самого дома или за его стеной. Допускается не более трех изгибов на трубе. Первый участок трубы, соединяющий котел с основным дымоходом, должен быть не более 25 см. В трубе обязательно должно быть закрывающееся отверстие для ревизионной чистки. Для котлов с обычными дымоходами и открытой камерой сгорания требуется большой приток воздуха, его можно обеспечить либо открытой форточкой, либо отдельной приточной трубой.

Правило второе - дымоход должен быть выполнен из кровельной жести или другого материала, стойкого к кислотам . То же самое касается и коротких участков, поворотных колен и прочего. Нельзя подсоединять котел к основному дымоходу гофрой, нельзя использовать кирпичный дымоход. В результате сгорания газа образуется пар, насыщенный серной и другими кислотами, в процессе конденсации кислоты выпадают в осадок и разъедают стенки дымохода.

Правило третье - коаксиальный дымоход монтируется горизонтально и выводится непосредственно в стену . Такой тип дымохода представляет собой трубу в трубе. По внутренней трубе отводятся пары от котла, а по внешней поступает воздух в камеру сгорания. Это позволяет нагреть воздух и увеличить КПД котла.

Коаксиальный дымоход должен отходить от стены дома минимум на 0,5 м. Если котел обычный, то труба дымоходная должна иметь легкий уклон в сторону улицы. Если котел конденсационный, то уклон должен быть в сторону котла - тогда конденсат будет стекать в специальную трубку - сифон, которую необходимо отвести в канализацию. Обычно в конденсационных котлах все расписано в инструкции. Максимальная длина коаксиального дымохода 3 - 5 м, чем больше поворотов или изгибов, тем допустимая длина меньше.

Правило четвертое - парапетный газовый котел устанавливается строго по схеме возле наружной стены . Коаксиальный дефлектор чаще всего расположен сзади котла, а не сверху.

В комплекте с газовым котлом обычно идут все необходимые декоративные накладки на стену, хомуты и другие элементы.

Подключение бойлера к газовому котлу

Как уже писалось выше, бойлер подключается к газовому котлу для обеспечения ГВС. Подключать можно как к одноконтурному котлу, так и двухконтурному. Схем подключения несколько и предложенные ниже являются лишь самыми распространенными.

Данная схема уже была описана выше. Трехходовой клапан устанавливается на подающей магистрали отопления, от него идет труба до самого бойлера косвенного нагрева, где присоединяется к патрубку с помощью «американки». Труба с остывшим теплоносителем из бойлера врезается в магистраль с «обраткой» отопления. Для удобства использования бойлера отводящую трубу также необходимо соединить с патрубком «американкой».

Если группа безопасности, насос и расширительный бак находятся непосредственно в котле, как например, в настенных котлах, то управление трехходовым клапаном осуществляется самим котлом, к которому идет сигнал от термостата бойлера (необходимо подключить).

Если котел напольный, то можно подключить термостат непосредственно к трехходовому клапану, тогда управление будет происходить напрямую.

Подключение бойлера через дополнительный насос

Данная схема подключения также предполагает приоритет ГВС. В ней используются два насоса: один для системы отопления, другой - для контура бойлера.

Данная схема используется, если система имеет несколько контуров, например, 1 контур - радиаторного отопления, 2 - контур системы «теплый пол», 3 - контур бойлера для ГВС. Гидравлическая стрелка и распределительные коллекторы позволяют равномерно перераспределять теплоноситель между контурами. Более подробно схему работы гидравлической стрелки можно узнать из видео.

Помимо предложенных схем есть и другие - можно сделать контур ГВС циркулирующим по системе, чтобы из крана всегда текла горячая вода, и не приходилось спускать холодную воду с труб. Также можно использовать не просто бойлер косвенного нагрева, а бойлер со встроенным ТЭНом для донагрева горячей воды и многие другие хитрости, которые лучше уточнить у специалиста.

Подключение термостата к газовому котлу

подключается к газовому котлу для того, чтобы обеспечить более экономную работу. Устанавливается термостат в самой отдаленной комнате или таком месте, по которому Вы бы хотели ориентироваться, пора ли «поддать жару» или еще пока тепло. Данное устройство будет передавать автоматике котла информацию о том, что температура в помещении достигла нижней допустимой отметки, котел автоматически включится и будет нагревать теплоноситель до тех пор, пока термостат не сообщит, что максимальная температура достигнута.

Располагать термостат необходимо на внутренней стене дома, на 150 см выше от пола. На аппарат не должны воздействовать различные источники тепла, вибрации, сквозняки и солнечные лучи.

В современных котлах для подключения комнатного термостата предусмотрены специальные клеммы. Изначально контакты замкнуты, как бы подавая сигнал котлу, что необходимо греть теплоноситель. Поэтому данную замыкающую контакты перемычку необходимо снять. Затем подключить термостат к клеммам с помощью двухжильного кабеля 0,75 мм2.

Подключать газ к газовому котлу и выполнять запуск котла должна газовая служба, иначе придется платить внушительный штраф за самоуправство. Для справки уточним, что подводить газ необходимо стальной трубой или гофрированной трубой из нержавейки диаметром 8 - 9 мм, также использовать паранитовую прокладку и паклю для герметизации. Использовать резиновые шланги в металлической оплетке, ФУМ-ленту, сантехническую пасту и др. нельзя.
