Технология укладки пазогребневых блоков. Монтаж стены из пазогребневых плит: стоимость работ за квадратный метр. Основные правила технической эксплуатации конструкций из гипсовых пазогребневых плит

Межкомнатные стеновые перегородки, в большинстве случаев, не являются несущими конструкциями в доме. Они обязаны обладать достаточной прочностью и хорошими звукоизоляционными свойствами. Конструкция перегородки должна с легкостью выдерживать внутридомовые коммуникации и навесную мебель.

В этой статье мы поговорим о пазогребневых гипсовых (гипсолитовых) плитах (ПГП). Этот материал используется для создания межкомнатных и межквартирных перегородок. При грамотном подходе к строительству перегородки из пазогребневых гипсовых плит (ПГП) будут соответствовать перечисленным выше требованиям. Но нужно сделать акцент на том, чтобы монтаж пазогребневых плит был грамотным!

Если халатно отнестись к соблюдению строительной технологии, то монтаж пазогребневых перегородок окончится тем, что вместо прочного монолита у строителя получится шаткая и неровная стенка, готовая рухнуть в любой момент.

Kruchenkov Пользователь FORUMHOUSE, Москва.

У меня дома есть перегородка в ванной комнате из пазогребневых плит. Видимо, когда в ней делалось отверстие под канализационную трубу, что-то пошло не так. Теперь, если это сооружение за ребро потрясти рукой, слышно, как блоки стукаются друг о друга.

На FORUMHOUSE можно найти массу подобных примеров. И если перегородка изначально была сложена вопреки существующей технологии, то исправить дефекты можно, лишь полностью разрушив конструкцию.

Но не стоит пугаться, ведь технология строительства стеновых перегородок из ПГП довольно проста. И если к ней отнестись с должным вниманием, то впечатление от проделанной работы будет очень позитивным.

AlexDo Пользователь FORUMHOUSE

Я вот на стройке работал. Реконструировали постройки старого фонда. Так, все перегородки делали из гипсолитовых пазогребневых плит, работа - одно удовольствие. В качестве перегородки – самое то. Легко и быстро укладываются. Стены получаются ровные. После шпатлевки они готовы хоть под покраску, хоть под обои. Крепеж в плите держится хорошо. Шумоизоляция тоже нормальная. Но если что, можно сделать обрешетку, уложить минвату и отделать вагоночкой или панелями.

Немного о практичности ПГП

Производители гипсолитовых плит гарантируют, что этот материал обеспечивает надежное крепление стандартных элементов современного интерьера. Это означает, что перегородки из ГКЛ выдерживают нагрузки, сопоставимые с нагрузками на стены из других типовых материалов. Навесные шкафы, бытовая техника, натяжные потолки – все это без проблем монтируется на пазогребневую гипсовую перегородку. Расширить функционал стеновой перегородки из ПГП можно, вмонтировав в ее тело металлопластиковые водопроводные трубы (диаметром не более 16 мм) и элементы электрической проводки.

Grachev68 Пользователь FORUMHOUSE

А еще в пазогребень двери без доборов можно ставить, электрику без заморочек прокладывать, полки и ТВ вешать надежнее.

Пазогребневые плиты - что это такое

Стандартные ПГП бывают двух видов: полнотелые и пустотелые. Конструкция полнотелых плит более прочна, но этот материал значительно тяжелей, чем его пустотелый аналог. По этой причине его не рекомендуется
использовать в составе перегородок, монтируемых на пол с
деревянными лагами.

Пустотелые ПГП обеспечивают высокую звукоизоляцию (43 ДБ), не перегружая конструкцию пола. Некоторые люди считают, что во внутреннем пространстве пустотелых плит могут жить и интенсивно размножаться всевозможные насекомые-вредители. Но серьезного подтверждения подобное мнение пока еще не нашло.

Обычные (полнотелые и пустотелые) пазогребневые плиты используются для устройства перегородок или облицовки стен в помещениях с сухим и нормальным уровнем влажности. Если перегородку планируется ставить в помещении с высоким уровнем влажности, то предпочтение нужно отдать влагостойким плитам, имеющим своеобразный зеленоватый оттенок. Учитывайте, что подобные ПГП немного тяжелее, чем обычные полнотелые изделия.

Подготовительные работы

Список инструментов для работы с пазогребневыми плитами:

• Разметочный шнур:
• Ножовка с широким полотном и крупным зубом;
• Рулетка;
• Шпатель;
• Дрель с насадкой для размешивания смесей;
• Ведро;
• Строительный уровень и отвес;
• Резиновая киянка;
• Угольник;
• Шуруповерт.

В соответствии с рекомендациями производителей, длина стеновой перегородки из ПГП не должна превышать 6 м. Максимальная высота конструкции равна 3,5 м. Возможно увеличение этих параметров, но максимальная прочность перегородки обеспечивается только при соблюдении указанных габаритов.

Основание под стену из пазогребневой плиты должно быть ровным, устойчивым и полностью очищенным от пыли. Если пол бетонный, и на нем имеются перепады, превышающие 3 мм, то перед началом монтажных работ необходимо его выровнять; создать выравнивающий слой. Для этого подойдет строительный раствор на основе песка и цемента (марка раствора – не ниже М50).

Выравнивание стены из ПГП.

Раствор наносится на чистый увлажненный пол. Для получения идеальной поверхности можно создать некое подобие опалубки и залить ее раствором четко по горизонтальному уровню. После полного высыхания основание нужно покрыть грунтовкой для бетона.

Если можно обойтись без выравнивающего слоя, то основание под будущую перегородку, а также места примыкания перегородки к ограждающим стенам в 2 слоя покрываются грунтовкой.

Если перегородка монтируется на деревянный пол, то основание нужно усилить прочным ровным брусом.

Кирилл147 Пользователь FORUMHOUSE

По технологии гипсовым пазогребневым панелям требуется ровное основание – стяжка или отдельный непрогибающийся брус под перегородкой.

Когда основание будет готово, можно размечать местоположения перегородок и дверных проемов. Делается это с помощью шнуровки, отвеса и уровня.

Монтаж ПГП можно производить при температуре от -10 до +30°С. Строительный материал обязательно надо занести в помещение заранее. Это поможет ему «привыкнуть» к нужному температурному режиму и застрахует перегородку от деформации (при смене температуры плиты могут незначительно изменять свой объем).

Монтаж эластичной прокладки

Для того чтобы перепады температуры и деформация несущих элементов здания со временем не привели к разрушению перегородки, конструкцию из ПГП следует изолировать от основания и прилегающих стен специальной эластичной (демпферной) лентой. Демпферная лента для ПГП защищает стену от механических повреждений и увеличивает звукоизоляционные качества перегородки. Эластичная лента представляет собой специальную пробковую подложку (шириной не менее 75 мм), которeую мы будем клеить к основанию и стенам в соответствии с выполненной разметкой. Плиты и лента фиксируются одним и тем же монтажным клеем.

Расходные материалы, предназначенные для осуществления монтажных работ (строительные смеси, прокладки, дюбеля, подвесы и т. д.), следует выбирать, опираясь на рекомендации производителя ПГП. При отрицательных температурах монтаж ПГП производится с использованием морозостойкой клеевой гипсовой смеси.

Клей при помощи шпателя тонким слоем наносится на подготовленную поверхность. Лента раскатывается сверху и слегка прижимается руками. Клей схватывается в течение одного часа. По истечении этого периода можно приступать к строительству перегородки.

Монтаж ПГП

Демпферная прокладка под пазогребневые плиты покрывается слоем монтажного клея, на который укладывается нижний, первый ряд ПГП. Плиту можно располагать пазом вверх или пазом вниз – это не принципиально. Но если паз будет внизу, то гребень не придется отпиливать, чтобы плита стала ровно. Допускается установка верхнего ряда плит вертикально (если в этом возникнет необходимость, обусловленная экономией материала).

Во время укладки первого ряда клеем промазывается вертикальный паз пазогребневой плиты и основание пола. Особое внимание следует уделить соблюдению вертикального и горизонтального уровней. Осаживать плиты следует при помощи киянки.

Толщина вертикальных и горизонтальных швов не должна превышать 2 мм. После установки очередной плиты на свое место, шпателем следует удалить излишки клея на ее стыках.

Доборные элементы для заполнения промежутков между цельными плитами, стенами и проемами легко вырезаются из ПГП с помощью ножовки.

Относительное смещение вертикальных швов в кладке ПГТ должно быть не менее 10 см. Это является обязательным условием для обеспечения прочности конструкции.

В местах пересечения двух перегородок из гипсовых пазогребневых плит, а также в углах, укладка плит делается таким образом, чтобы их стыки перекрывали друг друга. Пазогребневые элементы, которые мешают устройству правильной перевязки, следует срезать ножовкой.

После того как перегородка будет готова, ее внешние углы необходимо укрепить перфорированным металлическим профилем и зашпаклевать.

Часто спрашивают, нужно ли проклеивать серпянкой пазогребневые перегородки. Да, внутренние углы проклеиваются серпянкой и промазываются шпатлевкой.

Крепеж перегородки к стене

Прочность примыкания перегородки из пазогребня к стенам и основанию обеспечивается установкой дополнительных элементов: крепежных уголков, арматуры или подвесов. Удобнее использовать крепежные уголки или подвесы. Ведь к плите они крепятся с помощью обыкновенных саморезов, а к стенам – с помощью дюбелей. К боковым стенам крепятся плиты 1-го, 3-го, и 5-го рядов. Можно чаще, но должно быть несколько (не менее трех) креплений. Прочное примыкание основания создается для каждой второй плиты.

Прямые подвесы во время монтажа можно устанавливать непосредственно в паз плиты, предварительно обрезав их до требуемых размеров.

Между верхним рядом кладки и потолком помещения понадобится технологический зазор не менее 1,5 см. Его необходимо оставить и запенить монтажной пеной. После высыхания излишки пены необходимо срезать, а шов – зашпаклевать. Между верхним рядом и перекрытием дополнительный крепеж устанавливается с такой же периодичностью, как и внизу.

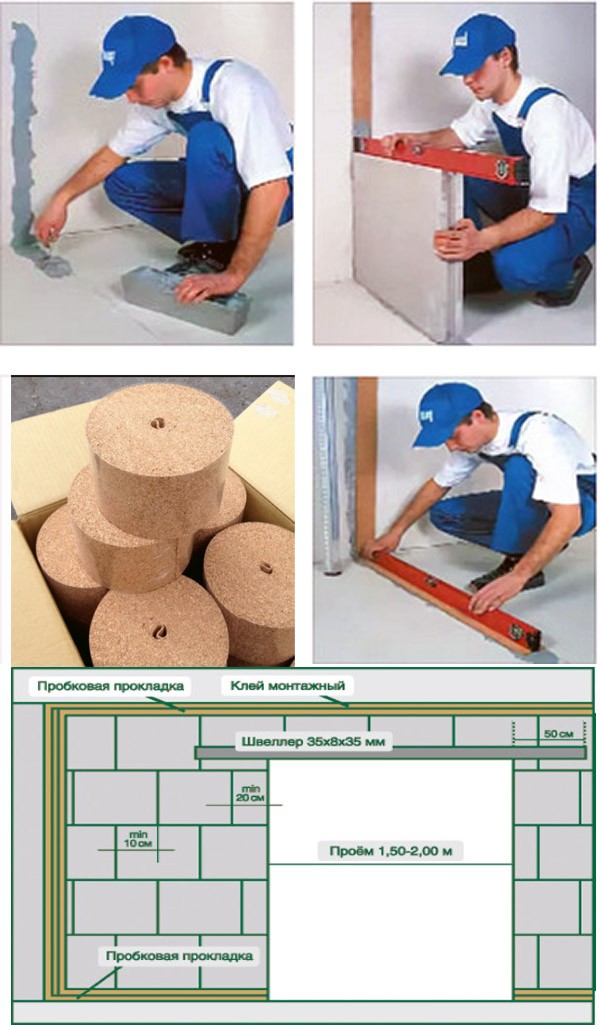

Создание дверных проемов

Для устройства дверных или оконных проемов, ширина которых не превышает 90 см, можно делать кладку без дополнительного армирования. В этом случае над проемом монтируется вспомогательная конструкция из деревянного бруса, которая убирается после того, как плиты верхнего ряда будут уложены, а монтажный клей схватится.

Если ширина проема превышает 90 см, то над ним следует установить деревянную или металлическую перемычку. Концы перемычки должны выступать за пределы проема на 50 см с каждой стороны. Это позволит обеспечить равномерное распределение нагрузки на перегородку.

Дверная (оконная) коробка крепится к перегородке с помощью рамных дюбелей и монтажной пены.

Межквартирные перегородки из ПГП

Межквартирные перегородки из ПГП, в отличие от перегородок межкомнатных, делаются двойными. Между плитами оставляют технологический зазор величиной 4 см. Вначале возводится одна перегородка, затем – вторая. Для того чтобы усилить звукоизоляцию, пространство между плитами заполняется звукоизоляционным материалом, минватой и т.п..

Монтаж коммуникаций

Конструкция перегородок из ПГП позволяет монтировать электропроводку скрытого типа. Гипсовые плиты достаточно прочны, чтобы в них проделывать вертикальные штробы и обладают достаточной толщиной, чтобы устанавливать распределительные коробки. Технологические полости внутри пустотелых ПГП можно использовать в качестве горизонтальных штроб.

Если канал, выбранный для прокладки провода, расширить коронкой диаметром 45 мм, то кабель по нему будет проходить без затруднений. Главное – во время монтажных работ не забить клеем боковое отверстие плиты.

Для того чтобы провод было удобнее пропускать через горизонтальные каналы, в боковой поверхности перегородки можно проделывать несквозные монтажные отверстия.

Некоторые сомневаются в безопасности вертикального штробления гипсолитовых стен. Но, как утверждают производители (да и сами строители), бояться нечего.

МОНТАЖ ПЕРЕГОРОДОК ИЗ ПАЗОГРЕБНЕВЫХ ПЛИТ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта разработана на монтаж перегородок из пазогребневых плит.

Общие сведения

Пазогребневые плиты (ПГП) являются эффективным материалом для создания межкомнатных перегородок. ПГП давно и широко используются в отечественной практике для возведения межкомнатных перегородок и в отличие от гипсокартона широко выпускаются российской промышленностью строительных материалов. У нас они назывались гипсолистовыми.

Поскольку материалом для устройства этого вида перегородок является гипс, то конструкции присущи все те положительные качества, которыми обладают гипсокартонные изделия.

ОТДЕЛКА ПОВЕРХНОСТЕЙ КОНСТРУКЦИЙ ИЗ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ

Полученная поверхность перегородок из гипсовых пазогребневых плит пригодна под любую отделку (окраску, оклейку обоями, облицовку керамической плиткой, декоративную штукатурку). Нанесение выравнивающего штукатурного слоя не требуется.

Окрашивание можно производить водоэмульсионными, масляными, смоляными, полиуретановыми, а также эпоксидными красками с содержанием полимеров. Не допускается нанесение известковых красок и красок на основе жидкого стекла.

При окрашивании поверхность должна быть особенно ровной. Окончательная финишная подготовка поверхности производится при помощи хорошо шлифуемой финишной шпаклевки, типа “Финишпаста”. Состав наносится тонким слоем на поверхность перегородок широким шпателем. После высыхания вся поверхность шлифуется.

С целью улучшения адгезии необходимо всю поверхность обработать грунтовкой типа “Тифенгрунд”, которая наносится с помощью валика или кисти. Полное высыхание грунтовочного покрытия происходит через 3 часа.

Краска наносится на подготовленную поверхность, как правило, неразбавленной при помощи валика. Окрашивание считается правильным, если на полученной поверхности не будут различимы стыки плит.

При отделке поверхностей могут применяться обои различных видов. Перед оклейкой всю поверхность рекомендуется обработать грунтовкой типа “Тифенгрунд”.

В помещениях с влажным режимом эксплуатации (ванные, кухни, туалеты и т.п.) поверхность перегородок из гидрофобизированных (влагостойких) плит рекомендуется облицовывать керамической плиткой.

Поверхность, находящуюся под непосредственным воздействием влаги (в душевой, у раковины), рекомендуется покрывать гидроизоляционной мастикой типа “Флехендихт”, которая наносится кистью или валиком. Углы дополнительно проклеиваются уплотнительной гидроизоляционной лентой типа “Флехендихтбанд”.

Если непосредственного воздействия влаги нет, то поверхность обрабатывается грунтовкой типа “Тифенгрунд”, которая хорошо совместима с клеем для керамической плитки.

После высыхания гидроизоляционной мастики или грунтовочного покрытия зубчатым шпателем наносится клей для керамической плитки типа “Флизенклебер”, на который укладывается плитка. Образующиеся швы между плитками заполняются затирочными составами, например, “Фугенбунд” или “Фугенбрайт”. Все образовавшиеся в облицовке углы герметизируются составами с устойчивой эластичностью.

ОСНОВНЫЕ ПРАВИЛА
ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ КОНСТРУКЦИЙ

В процессе эксплуатации перегородок из гипсовых пазогребневых плит возникает потребность навешивания на них различных предметов. В зависимости от массы навешиваемых предметов, применяются различные крепежные изделия.

Легкие предметы крепятся к перегородкам из гипсовых пазогребневых плит с помощью анкерных пластмассовых дюбелей. При этом необходимо учитывать максимально допустимую нагрузку на один дюбель, указываемую поставщиком.

Читайте далее. Технологическая карта монтажа перегородок из пазогребневых плит ПГП

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

ТЕХНОЛОГИЯ МОНТАЖА

2.1. Устройство перегородок и облицовок из гипсовых пазогребневых плит производится в период выполнения отделочных работ (в холодное время года при подключенном отоплении), до устройства чистого пола, в условиях сухого и нормального влажностных режимов (СНиП II-3-79*) и температуре в помещении не ниже +5 °С. До монтажа гипсовые пазогребневые плиты должны пройти обязательную акклиматизацию (адаптацию) в помещении.

2.2. До начала работ по монтажу необходимо удалить с базового пола, стен и потолка пыль и грязь.

2.3. Согласно проекту необходимо выполнить разметку положения перегородки на полу и с помощью отвеса перенести ее на стены и потолок. Рекомендуется отмечать на полу расположение проемов.

2.4. Если основание базового пола имеет сильные неровности, необходимо сделать выравнивающий слой из цементно-песчаного раствора. В итоге должна получиться ровная горизонтальная поверхность.

2.5. В случае эластичного примыкания необходимо при помощи монтажного клея ко всем примыкающим ограждающим конструкциям наклеить эластичную прокладку. Регулируя толщину слоя гипсового клея, необходимо добиться горизонтального положения прокладки на полу. После схватывания клея можно приступать к установке плит.

2.6. При укладке плит пазом вверх у всех плит первого ряда необходимо удалить гребень.

2.7. Плиты первого ряда устанавливаются и выравниваются при помощи правила и уровня. Для удобства вдоль стен можно установить маячковые рейки. При укладке последующих рядов в паз нижнего ряда наносится клей. Кроме того, клей наносится и в вертикальный торцевой паз. Каждую уложенную плиту необходимо осадить при помощи резинового молотка. Выступивший при этом клей сразу же убирается и используется в дальнейшем. Необходимо добиваться толщины вертикальных и горизонтальных швов не более 2 мм. При помощи правила и уровня необходимо следить, чтобы все плиты находились в одной плоскости.

2.8. При укладке плит необходимо соблюдать разбежку торцевых стыков. При такой кладке возникает потребность в доборных элементах. Гипсовые пазогребневые плиты легко режутся ручной ножовкой с широким полотном и крупными зубьями или специальным электроинструментом.

2.9. Плиты последнего ряда делаются со скошенными гранями. Полость между верхними плитами и перекрытием заполняется монтажным клеем. При необходимости плиты обрезаются под конфигурацию перекрытия. Как правило, плиты укладываются горизонтально, однако элементы последнего ряда, для уменьшения отходов, могут укладываться на меньшую грань, вертикально. При этом необходимо соблюдать разбежку торцевых стыков плит.

2.10. При эластичном примыкании плиты крепятся к ограждающим конструкциям с помощью специальных скоб с определенным шагом. Скоба устанавливается в паз уложенной плиты и крепится с помощью самонарезающих винтов к плите и анкерными дюбелями к ограждающим
конструкциям.

2.11. При устройстве дверных проемов в процессе монтажа перегородки над проемом делается вспомогательная деревянная монтажная конструкция (рис.1), обеспечивающая монтажное положение плит до схватывания клея в стыках. После высыхания клея монтажная конструкция убирается.

Рис.1. Монтажная конструкция при устройстве дверного проема

2.12. В углах и местах пересечения перегородок друг с другом плиты необходимо укладывать так, чтобы они поочередно перекрывали стыки нижних рядов. Не допускать, чтобы вертикальные стыки были сквозными (рис.2).

Рис.2. Монтаж плит при пересечении перегородок друг с другом

2.13. Образованные внешние углы следует укреплять угловым перфорированным профилем ПУ 31/31, который вдавливается в предварительно нанесенный клей. После чего широким шпателем наносится выравнивающий слой. При выполнении данной операции можно применять шпатель для внешних углов.

2.14. Внутренние углы укрепляются при помощи армирующей ленты. Лента укладывается в предварительно нанесенный на угол клей, после чего кладется выравнивающий слой. При выполнении данной операции можно применять шпатель для внутренних углов.

2.15. Все металлические предметы, сопрягающиеся или находящиеся в теле перегородок (облицовок) из гипсовых плит, должны быть оцинкованными или иметь антикоррозийное покрытие.

2.16. После монтажа перегородки, в зависимости от способа последующей отделки поверхности, места стыков плит шпаклюются с помощью широкого шпателя и после высыхания шлифуются с помощью шлифовального приспособления.

Устройство перегородок из ПГП производят после того, как завершены работы по монтажу несущих и ограждающих конструкций зданий и до устройства чистого пола.

Вначале следует удалить с базового пола, потолка и стен пыль и грязь. Затем на полу размечают проектное положение перегородки (рис.3). При помощи отвеса произвести ответную разметку на стенах и потолке. В последнюю очередь на полу отмечают положение дверных и других проемов согласно проекту.

Если основание базового пола имеет значительные неровности, то участок пола под предполагаемой перегородкой необходимо выровнять (рис.4).

Присоединение перегородок к базовым стенам, потолку и полу можно делать как жестким, так и эластичным. Эластичные соединения применяют в случае, если предъявляются повышенные требования к звукоизоляции помещений. Кроме того, такие соединения будут компенсировать колебания плит перекрытия.

Для создания эластичного соединения перегородки с другими конструкциями на них при помощи шпаклевки наклеивают специальную прокладку, которая может быть изготовлена из пробки, битумированного войлока или ДВП низкой плотности толщиной 3-5 мм. Дальнейшие работы можно проводить через 20-30 мин, необходимых для схватывания шпаклевки.

В случае жесткого соединения плиты стыкуются непосредственно с базовыми полом, потолком и стенами.

Плиты можно укладывать пазом как вверх, так и вниз. Однако рекомендуется укладка плит пазом вверх, так как при этом оптимально распределяется шпаклевка в пазогребневом соединении. При выборе данного способа укладки, у плит первого ряда необходимо срезать гребень (рис.5).

В качестве монтажного клея при монтаже перегородки используют шпаклевочный состав на гипсовой основе “Фугенфюллер”. Плиты первого ряда укладывают и при помощи правила выравнивают в одной плоскости. Горизонтальность первого ряда плит можно регулировать при помощи клинышков, для удобства работы к стенам можно прикрепить направляющие маячковые рейки.

Для укладки последующих рядов плит в паз нижнего ряда укладывают растворную шпаклевочную смесь. Кроме этого, смесь наносится в вертикальный торцевой паз. Каждую уложенную плиту необходимо осадить при помощи резинового молотка (рис.6).

Выступившие при этом излишки растворной смеси удаляют и возвращают в емкость со шпаклевкой. Толщина вертикальных и горизонтальных швов должна быть не более 2 мм (рис.7) и (рис.8).

Следует внимательно следить, чтобы каждая плита находилась в одной плоскости с перегородкой. Для этого применяют правило и уровень.

Укладка плит производится вразбежку, то есть стыкующиеся торцы плит должны перекрываться серединой плиты верхнего ряда. Такая кладка обеспечивает конструкции максимальную жесткость.

При кладке вразбежку необходимы доборные элементы из плит. Их легко изготовить в условиях строительной площадки, так как гипсовые плиты легко пилятся. Для этого применяют ручную ножовку с широким полотном и крупными зубьями (рис.9) или специальный электроинструмент.

Плиты последнего ряда, примыкающие к потолку, делают со скошенными гранями. При необходимости плиты вырезают по конфигурации перекрытия. Как правило, плиты укладывают горизонтально, однако элементы последнего ряда можно укладывать вертикально. При этом также необходимо соблюдать разбежку при кладке плит.

Полость между потолком и плитой последнего ряда заполняется шпаклевочной смесью (рис.10).

Часто в перегородках предусматриваются дверные и оконные проемы. В них могут быть установлены как деревянные, так и алюминиевые, стальные или пластиковые дверные и оконные коробки. Дверные коробки крепят к перегородкам из ПГП с помощью шурупов или специальных дюбелей.

При присоединении перегородок друг к другу образуются углы. При монтаже плиты в углу укладывают вперевязку.

Внешние углы укрепляют угловым перфорированным профилем. Его вдавливают в предварительно нанесенную на угол шпаклевку, после чего широким шпателем наносят выравнивающий слой. При выполнении данной операции применяют специальный шпатель для внешних углов (рис.11).

Внутренние углы укрепляют при помощи армирующей ленты, которую наклеивают на шпаклевку. После этого наносят выравнивающий слой. Для выполнения данной операции применяют специальный шпатель для внутренних углов (рис.12).

Если при возведении перегородки были допущены дефекты кладки, то проводят доработку поверхности. В местах впадин широким шпателем (20-30 см) наносят выравнивающий слой шпаклевки. Выступы легко удалить с помощью обдирочного рубанка. После высыхания шпаклевки всю поверхность стены шлифуют (рис.13).

3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

ПРИЕМКА СМОНТИРОВАННЫХ КОНСТРУКЦИЙ

3.1. Конструкции перегородок из гипсовых пазогребневых плит рекомендуется принимать поэтажно или посекционно. При приемке следует проверять соответствие смонтированных конструкций проектным решениям.

3.2. Смонтированные перегородки должны иметь ровные и гладкие поверхности, без загрязнений, наплывов клея, пустых швов и раковин. Отклонения поверхностей перегородок в жилых зданиях не должны превышать значений, приведенных в табл.3.1.

Таблица 3.1

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

ГИПСОВЫЕ ПЛИТЫ СТАНДАРТНЫЕ /АРТ.642023/

ГИПСОВЫЕ ПЛИТЫ ГИДРОФОБИЗИРОВАННЫЕ /АРТ.642043/

Применяется для возведения самонесущих перегородок в помещениях с влажностью до 60%.

4.1. Номенклатура гипсовых пазогребневых плит

4.1.1. Номенклатура гипсовых пазогребневых плит, выпускаемых по ТУ 5742-007-16415648-98 и изменению N 3 к ним, включает два вида изделий: обыкновенные и гидрофобизированные (влагостойкие) плиты.

4.1.2. Гипсовые пазогребневые плиты выполнены в форме прямоугольного параллелепипеда. Стыковочная и опорные поверхности имеют на соответствующих сторонах паз или гребень. Общий вид плиты дан на чертеже (рис.16)

4.1.3. Номинальные размеры плиты приведены в таблице 4.1. Допускаемые отклонения от номинальных размеров: по длине ±3 мм; по ширине ±2 мм; по толщине ±1 мм.

4.1.4. Физико-технические характеристики гипсовых пазогребневых плит приведены в таблице 4.2.

Таблица 4.2

Физико-технические характеристики плит по ТУ 5742-007-16415648-98 и изменению N 3

№	Показатель		Ед.изм.	Значение
1	Плотность, не более		кг/м³	1020…1250
2	Отпускная влажность, не более		%	12
3	Масса плиты, не более		кг	Около 38
4	Предел прочности при сжатии		МПа	5,0
5	Предел прочности при изгибе		Мпа	2,4
6	Коэффициент теплопроводности	λ А	Вт/м °С	0,29
		λ В		0,35
7	Водопоглощение гидрофобизированных плит, не более		%	5
8	Удельная эффективная активность радионуклидов, не более		Бк/кг	370
9	Горючесть		группа	НГ

4.1.5. Гипсовые плиты обыкновенные применяются для устройства конструкций в помещениях с сухим и нормальным режимами (СНиП II-3-79*).

4.1.6. Гипсовые плиты гидрофобизированные (влагостойкие) применяются для устройства конструкций в помещениях с влажным режимом (СНиП II-3-79*). При изготовлении таких плит в формовочную массу вводят специальные гидрофобные добавки, уменьшающие водопоглощение.

4.1.7. По данным “Пособия по определению пределов огнестойкости конструкций, пределов распространения огня по конструкциям и групп

возгораемости (к СНиП II-2-80*)”, ЦНИИСК им. Кучеренко, М., Стройиздат, 1985 г., табл.14, п.12, гипсовые перегородки толщиной 100 мм имеют предел огнестойкости 2,7 часа (по условию прогрева) и класс конструктивной пожарной опасности С0, что обеспечивает им следующую область применения:
________________
* Действует СНиП 21-01-97. – Примечание изготовителя базы данных.

• в жилых зданиях I, II и III степени огнестойкости – в качестве межсекционных перегородок зданий при пределе их огнестойкости EI 45; взданиях IV степени огнестойкости при пределе их огнестойкости EI 15;
• в качестве межквартирных перегородок зданий I, II и III степени огнестойкости при их EI 30, в зданиях IV степени огнестойкости при их EI 15 (глава СНиП 2.08.01-89*, изд. 2001 года);
• в производственных и складских зданиях в качестве противопожарных преград 1-го и 2-го типов с пределами огнестойкости EI 45 и EI 15 в соответствии с требованиями СНиП 31-03-2001 “Производственные здания” и СНиП 31-04-2001 “Складские здания”;
• в общественных зданиях в качестве противопожарных преград 1-го и 2-го типов с пределами огнестойкости в соответствии с требованиями главы СНиП 2.08.02-89*;
• в административно-бытовых зданиях в качестве противопожарных преград 1-го типа и противопожарных перегородок с пределами огнестойкости EI 90 в соответствии с требованиями СНиП 2.09.04-87* “Административные и бытовые здания”, изд. 2002 года.

4.2. Комплектующие материалы и изделия

4.2.1. Для устройства конструкций в комплекте с гипсовыми пазогребневыми плитами в соответствии с проектом поставляются: крепежные изделия, клеевые и шпаклевочные составы, грунтовочные и гидроизоляционные составы, эластичные прокладки, уплотнители, строительные ленты, защитные угловые профили, а также звуко- и теплоизоляционные материалы.

ТИПЫ И ХАРАКТЕРИСТИКИ МАТЕРИАЛОВ И ИНСТРУМЕНТОВ

Наименование	Размеры, мм			Масса, кг
	Длина	Ширина	Толщина
Гипсовые пазогребневые плиты
Гипсовые пазогребневые плиты ТУ 5742-007-16415648-98: обыкновенные, гидрофобизированные	667	500	100	Около 38
Крепежные элементы
Винт самонарезающий с потайной головкой и острым концом (шуруп)	35	–	3,5	–
Дюбель анкерный пластмассовый	35	–	6,0	–
	40		–
	55		8,0
	60		10,0
	65
	70
	75		12,0
Дюбель анкерный металлический	49	–	6	–
Монтажные клеи и шпаклевочные смеси
Шпаклевочная смесь (монтажный клей) “Фугенфюллер” по ТУ 5745-001-04001508-97 (мешок)	–			25
				10
				5
Шпаклевочная смесь(монтажный клей)”ФугенфюллерГидро” по ТУ 5745-010-03984362-97(мешок)	–			25
Шпаклевочный составдля финишногошпаклевания”Финиш-паста”(ведро)	–			8
				20
Прокладки, строительные ленты, угловые профили
Эластичная прокладка	Разл.	95	–	Разл.
Армирующая лента(серпянка) в рулонах	23000	50	–	0,20
	75000			0,60
	150000			1,20
Уплотнительнаягидроизоляционнаялента”Флэхендихтбанд” врулонах	25	120	0,6	–
Защитный угловойпрофильПУ 31/31по ТУ 1111-004-04001508-95	2750	31	0,6	1 пог. м.- 0,24
	3000
	4000
	4500
Грунтовки и гидроизоляционные составы
Грунтовка”Тифенгрунд” (ведро)	–	–	–	5 л
				10 л
Гидроизоляционнаямастика “Флэхендихт”(ведро)	–	–	–	6 л
Клеи для керамической плитки, затирочные составы и герметики
Клей для керамической плитки”Флизенклебер” по ТУ 5745-012-04001508-97	–	–	–	30
Силиконовые и акриловые составы сустойчивой эластичностью (герметики)	–	–	–	0,38
Инструменты
Приспособление шнуроотбойное (15 м)	–	–	–	0,26
Приспособление “Метростат”	–	–	–	2,60
Уровень	1500	–	–	0,30
Правило	1500	–	–	0,60
Резиновый молоток	–	–	–	0,77
Короб	–	–	–	0,63
Шпатель-кельма	–	–	–	0,175
Шпатель широкий	–	300	–	0,26
–	–	–	0,185
Шпатель для наружных углов	–	–	–	0,210
Шпатель зубчатый для нанесения клеядля керамической плитки	–	–	–	0,36
Ручное шлифовальное приспособление	240	80	–	0,4
Ножовка с широким полотном ибольшими зубьями	–	–	–	–
Рубанок обдирочный	250	–	–	0,54
Бороздодел для устройства штроб	–	–	–	0,3
Электродрель	–	–	–	–
Насадка к электродрели для устройстваотверстий большого диаметра	–	–	–	0,1
Ножницы по металлу	–	–	–	0,4
Кисть широкая	–	–	–	0,3
Валик	–	–	–	0,2

4.2.2. Для крепления перегородок к ограждающим конструкциям при эластичном примыкании применяются скобы размером 100x120x20 мм, выполненные из оцинкованной стали толщиной 1,0 мм.

4.2.3. Для крепления скоб к пазогребневым плитам применяются винты самонарезающие с потайной головкой и острым концом.

4.2.4. Для крепления скоб к ограждающим конструкциям применяются разжимные анкерные дюбели.

4.2.5. В качестве монтажного клея при укладке обыкновенных гипсовых плит, при приклеивании эластичных прокладок к ограждающим конструкциям применяется сухая шпаклевочная смесь на основе гипсового вяжущего “Фугенфюллер” по ТУ 5745-001-04001508-97. При применении гидрофобизированных (влагостойких) плит применяется шпаклевочная смесь “Фугенфюллер Гидро” по ТУ 5745-010-03984362-97.

При монтаже одинарной перегородки расход клея составляет 2,0-2,4 кг сухой смеси на 1 м² , при двойной – 4,0-4,8 кг.

4.2.6. Для подготовки поверхности перегородок из гипсовых плит под высококачественную окраску используются хорошо шлифуемые финишные шпаклевочные составы, например, “Финишпаста”.

4.2.7. Для повышения звукоизоляции в эластичном соединении применяется звукоизоляционная эластичная прокладка, которая может быть изготовлена из пробки (ρ ≥ 250 кг/м³), битумированного войлока (ρ ≥ 300 кг/м³), ДВП низкой плотности и т.п. Ширина полос эластичной прокладки должна быть не менее 95 мм для плит толщиной 100 мм.

4.2.8. Для укрепления внутренних углов в перегородках из гипсовых плит применяется армирующая лента (серпянка), изготовленная из бумаги или прозрачного эластичного пластика.

4.2.9. Для защиты наружных углов гипсовых перегородок от механических воздействий применяется защитный угловой перфорированный профиль ПУ 31/31 по ТУ 1111-004-04001508-95.

4.2.10. Для подготовки поверхности перегородок из гипсовых плит перед последующей отделкой применяется грунтовка типа “Тифенгрунд”.

4.2.11. В санитарно-технических помещениях (ванные, душевые и т.п.) поверхности перегородки из гипсовых плит, находящиеся под непосредственным воздействием влаги, рекомендуется покрывать гидроизоляционной мастикой типа “Флехендихт”, а в местах сопряжения стен между собой и стен с полом используется самоклеющаяся уплотнительная гидроизоляционная лента “Флехендихтбанд”.

4.2.12. При необходимости в качестве теплозвукоизоляционного материала в конструкциях перегородок рекомендуется применять минераловатные плиты на синтетическом связующем по ГОСТ 9573 или стекловатные плиты на синтетическом связующем по ГОСТ 10449, а также аналогичные им материалы, в т.ч. импортные, плотностью 60+80 кг/м³ .

4.3. КОНСТРУКЦИИ ПЕРЕГОРОДОК

4.3.1. Перегородки из гипсовых пазогребневых плит следует проектировать по самонесущей конструктивной схеме и рассчитывать на следующие нагрузки:

• на горизонтальную ветровую нагрузку в соответствии со СНиП 2.01.07-85* “Нагрузки и воздействия”;
• на вертикальную нагрузку от собственного веса конструкций;
• на нагрузки от бытовых предметов, сантехоборудования и динамических ударов.

4.3.2. Максимальная длина перегородок принимается равной 6 м, а высота – 3,6 м. Перегородки больших размеров следует выполнять из отдельных фрагментов и разделительных элементов (из металла или бетона), надежно соединенных с несущими конструкциями зданий.

4.3.3. Различают одинарную и двойную конструкции перегородок из гипсовых пазогребневых плит.

Конструкции перегородок

4.3.4. Индекс звукоизоляции воздушного шума рассчитывается по указаниям главы СНиП II-12-77 “Защита от шума” по п.6.9. Плиты толщиной 100 мм и плотностью до 1250 кг/м³ с дополнительными отделочными слоями по данным НИИСФ обеспечивают индекс изоляции воздушного шума не менее 45 дБ.

В случае двойной перегородки из плит толщиной 100 мм согласно п.6.22 СНиП II-12-77 индекс изоляции воздушного шума увеличивается
на 9 дБ и составит 54 дБ.

В таблице 4.4 приведен перечень помещений со значением нормативного индекса изоляции воздушного шума по табл.7 СНиП II-12-77 и конструкция перегородки из гипсовых пазогребневых плит.

4.3.5. В помещениях с сухим и нормальным влажностными режимами следует проектировать перегородки из обычных, а в помещениях с влажным влажностным режимом из гидрофобизированных (влагостойких) гипсовых пазогребневых плит.

Таблица 4.4

Наименование и расположениеограждающей конструкции		Индекс изоляционного воздушного шума, дБ	Конструкция перегородки
1		2	3
Жилые здания
8. Перегородки между квартирами, междупомещениями квартиры и лестничнымиклетками, холлами, коридорами,вестибюлями		50	Двойная
11. Перегородки без дверей между комнатами, между кухней и комнатой		41	Одинарная
12. Перегородки между комнатами исанитарным узлом одной квартиры икомнатой квартиры		45	Одинарная
15. Перегородки, отделяющие помещениякультурно-бытового обслуживанияобщежитий друг от друга и от помещенийобщего пользования (холлы, вестибюли,лестничные клетки)		45	Одинарная
Гостиницы
19. Перегородки между номерами:	первой категории	48	Двойная
	второй категории	45	Одинарная
20. Перегородки, отделяющие номера от помещений общего пользования (лестничные клетки, вестибюли, холлы, буфеты):	для номеров первой категории	50	Двойная
	для номеров второй категории	47	Двойная
Здания управлений общественных организаций
24. Перегородки между рабочими комнатами		40	Одинарная
25. Перегородки, отделяющие рабочиекомнаты, секретариаты от помещенийобщего пользования (лестничные клетки,вестибюли, холлы) и рабочих, незащищаемых от шума помещений		45	Одинарная
26. Перегородки, отделяющие кабинеты отрабочих, не защищаемых от шумапомещений и помещений общегопользования		49	Двойная
Больницы и санатории
31. Перегородки между палатами,кабинетами врачей		45	Одинарная
33. Перегородки, отделяющие палаты,кабинеты от помещений общего пользования(лестничные клетки, вестибюли, холлы)		50	Двойная
Школы и другие учебные заведения
37. Перегородки между класснымипомещениями, учебными кабинетами иаудиториями и отделяющие их отпомещений общего пользования (лестничныеклетки, вестибюли, холлы, рекреации)		45	Одинарная
Детские ясли-сады
42. Перегородки между групповымикомнатами, спальнями и между другимидетскими комнатами		45	Одинарная
43. Перегородки, отделяющие групповыекомнаты, спальни от кухонь		49	Двойная
Вспомогательные здания и помещения промышленных предприятий
46. Перегородки между рабочими комнатамиуправлений и конструкторских бюро,кабинетами, помещениями общественныхорганизаций		40	Одинарная
47. Перегородки между помещениями дляотдыха, учебных занятий, здравпунктами,отделяющие эти помещения от рабочихкомнат управлений и конструкторских бюро,кабинетов, помещений общественныхорганизаций и отделяющие все этипомещения от помещений общегопользования (вестибюли, гардеробные,лестничные клетки)		45	Одинарная
48. Перегородки между помещениямилабораторий, залами для собраний,столовыми и отделяющие эти помещения отпомещений общего пользования(вестибюлей, гардеробных)		49	Двойная

4.3.6. При устройстве перегородок плиты могут устанавливаться как пазом верх, так и вниз. Рекомендуется укладка пазом вверх, так как при этом наиболее равномерно распределяется монтажный клей в пазогребневом пространстве.

4.3.7. Плиты укладываются “в разбежку”, смещение торцевых (вертикальных) стыков должно составлять не менее 10 мм.

4.3.8. Различают жесткое и эластичное примыкание перегородок к ограждающим конструкциям.

4.3.9. Жесткое примыкание перегородок к ограждающим конструкциям применяется в случаях, когда не предъявляются нормативные требования по звукоизоляции. Плиты крепятся к ограждающим конструкциям непосредственно через раствор монтажного клея.

4.3.10. Эластичное примыкание выполняется для повышения звукоизоляционных свойств перегородок. В этом случае крепление плит к ограждающим конструкциям осуществляется через эластичную прокладку или монтажную пену.

4.3.11. В случае эластичного примыкания, перегородки крепятся к вертикальным ограждающим конструкциям и к перекрытиям с помощью скоб. Максимально допустимые расстояния между точками крепления перегородки приведены в документе М 25.7/03-1. На одной грани должно быть не менее 3 креплений.

4.3.12. В перегородках могут устраиваться проемы для последующего размещения в них дверей или окон. Возможна установка как деревянных, так и алюминиевых, стальных или пластиковых дверных коробок. Если размеры проема незначительны, т.е. не более 1/4 высоты перегородки и общая площадь которого не превышает 1/10 от всей площади перегородки, то такие проемы и отверстия могут вырезаться после монтажа перегородки. Большие проемы устраиваются непосредственно при монтаже.

5. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

5.1. Производство всех основных и вспомогательных работ при монтаже конструкций должно вестись с соблюдением требований СНиП 12-03-2001 и СНиП 12-04-2002.

5.2. Руководство монтажом поручается опытным инженерно-техническим работникам, являющимся ответственными за безопасную организацию производства монтажных работ.

5.3. Краны, подъемные механизмы и вспомогательные приспособления, применяемые при монтажных работах, должны отвечать установленным требованиям правил инспекции Госгортехнадзора.

Перед началом монтажных работ и периодически во время работ все применяемые такелажные и монтажные приспособления (стропы, траверсы и т.п.) должны подвергаться освидетельствованию и осмотру в соответствии с Правилами устройства и безопасной эксплуатации грузоподъемных кранов.

5.4. К производству монтажных работ допускаются рабочие не моложе 18 лет, прошедшие медицинский осмотр и обучение по технике безопасности и имеющие соответствующие удостоверения.

5.5. Монтажники, сварщики и другие рабочие, занятые на монтаже основных конструкций дома, должны быть обеспечены проверенными предохранительными поясами.

5.6. На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

5.7. Во время перерывов в работе не допускается оставлять поднятые элементы конструкций на весу.

5.8. Расстроповка деталей при разгрузке или погрузке допускается только после проверки их устойчивости.

5.9. На перекрытиях, лесах и подмостях допускаются только сборка, монтаж и пригонка. Работы по изготовлению недостающих деталей на
лесах и подмостях не допускаются.

5.10. До выполнения монтажных работ необходимо установить порядок обмена условными сигналами между лицом, руководящим монтажом, и машинистом (мотористом). Все сигналы подаются только одним лицом (бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме сигнала “Стоп”, который может быть подан любым работником, заметившим явную опасность.

5.11. Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту.

5.12. Навесные металлические лестницы высотой более 5 м должны быть ограждены металлическими дугами с вертикальными связями и надежно прикреплены к конструкции или к оборудованию. Подъем рабочих по навесным лестницам на высоту более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха не реже, чем через каждые 10 м по высоте.

СПИСОК ЛИТЕРАТУРЫ

СНиП 3.03.01-87. Несущие и ограждающие конструкции.

СНиП 3.04.01-87. Изоляционные работы и отделочные покрытия.

СНиП 12-03-2001. Безопасность труда в строительстве. Ч.1. Общие требования.

СНиП 12-04-2002. Безопасность труда в строительстве. Ч.2. Строительное производство.

СНиП 23-02-2003. Тепловая защита зданий.

ГОСТ 9.303-84. Покрытия металлические и неметаллические неорганические. Общие правила к выбору.

СНиП 12-03-2001. Строительство. Электробезопасность. Общие требования.

ГОСТ 12.1.044-89. ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 12.2.003-91. ССБТ. Оборудование производственное. Общие требования безопасности.

ГОСТ 12.3.009-76. ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности.

ГОСТ 12.3.033-84. ССБТ. Строительные машины. Общие требования безопасности при эксплуатации.

ГОСТ 125-79. Вяжущие гипсовые. Технические условия.

ГОСТ 11652-80. Винты самонарезающие с потайной головкой и заостренным концом для металла и пластмассы. Конструкция и размеры.

ГОСТ 14918-80. Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия.

ГОСТ 16381-77. Материалы и изделия строительные теплоизоляционные. Классификация и общие механические требования.

ГОСТ 24258-88. Средства подмащивания. Общие технические условия.

ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть.

ГОСТ 30402-96. Материалы строительные. Методы испытаний на воспламеняемость.

ГОСТ Р 51829-2001. Листы гипсоволокнистые. Технические условия.

ТУ 1121-004-04001508-2003. Профили стальные, оцинкованные, тонкостенные. Технические условия.

ТУ 5742-011-04001508-97. Шпаклевки гипсовые. Технические условия.

ППБ 01-03. Правила пожарной безопасности в Российской Федерации.

Свод правил. СП 55-101-2000 “Конструкции с применением гипсокартонных листов”.

Типовые строительные конструкции изделия и узлы. Серия 1.073.9-2.00. Альбомы рабочих чертежей. Комплектные системы “Кнауф”.

Облицовки перегородки и потолки поэлементной сборки из гипсокартонных и гипсоволокнистых листов ограждающих конструкций для жилых, общественных и производственных зданий. Вып. 1. 2000.

ИЭСН-2001-10. Индивидуальные элементные сметные нормы расхода материалов и затрат труда на отделку помещений комплектными системами “Кнауф”. Госстрой России. М., 2003.

ГОСТ 6266-97 Листы гипсокартонные. Технические условия.

ГОСТ Р 51829-2001 Листы гипсоволокнистые. Технические условия.

ТУ 1111-004-04001508-95 Профили металлические. Технические условия.

ТУ У 23764970.001-98 Профили стальные гнутые. Технические условия.

ГОСТ 1147-80* Шурупы. Общие технические условия.

ТУ 5744-003-00285008-95 Шпаклевки гипсовые. Технические условия.

ГОСТ 10449-78 Плиты теплоизоляционные из стеклянного штапельного волокна.

ГОСТ 15588-86 Плиты пенополистирольные. Технические условия.

ГОСТ 9573-96 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия.

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия.

ТУ У 23764970.002-98 Элементы соединительные. Технические условия.

ГОСТ 12.1.044-89 ССБТ. Пожароопасность веществ и материалов. Номенклатура показателей и методы их определения.

НПБ 244-97 Материалы строительные. Декоративно-отделочные и облицовочные материалы. Материалы для покрытия полов. Кровельные, гидроизоляционные и теплоизоляционные материалы. Показатели пожарной опасности.

ВСН 36-95 Инструкция по индустриальным методам отделки интерьеров. Облицовка стен.

ВСН 27-95 Инструкция по технологии монтажа и отделке гипсокартонных перегородок на металлическом каркасе поэлементной сборки.

Современная отделка помещений с использованием комплектных систем “Кнауф”/ Д-р Хайнер Гамм. М.: РИФ “Стройматериалы”, 2000.

Циприанович И.В., Старченко А.Ю. Комплектные системы сухого строительства. Киев: ОАО “Мастера”, 1999.

Электронный текст документа подготовлен ЗАО “Кодекс”
и сверен по авторскому материалу.
Автор: Демьянов А.А. – к.т.н., преподаватель
Военного инженерно-технического университета,
Санкт-Петербург, 2009

Перегородки из пазогребневых плит используются в строительстве давно. Но свою новую жизнь они получили относительно недавно, когда жить стало лучше, граждане стали проводить ремонты и перепланировки квартир и домов, используя современные материалы. Последние не всегда оказывались удобными в применении, особенно это касалось неопытных мастеров, которые занимались ремонтом своими руками. В этом плане пазогребневые плиты лучше, потому что их монтаж – процесс простой.

Перегородки из пазогребневых панелей

Этот стеновой материал для сооружения перегородок присутствует на рынке стройматериалов двух видов: гипсовый и силикатный. Первый – чистый гипс с добавлением пластификаторов. Второй – известь, смешанная с песком, сформированная в плиты и просушенная в автоклаве под действием высоких температур.

Размеры гипсовых пазогребневых плит – 500х667х80 мм. У них более высокие теплоизоляционные свойства и хорошие шумоизоляционные качества. Стандартные размеры силикатных плит – 250х500х70 мм. Они по двум выше обозначенным параметрам уступают, но по прочности гораздо лучше. К тому же силикатный материал хорошо выдерживает влажностные нагрузки. Хотя надо отдать должное производителям гипсовых панелей, которые сегодня предлагают влагостойкие плиты, окрашенные в зеленоватый цвет. Так что при выборе не ошибетесь. Размеры гидрофобизированных блоков – 300х900х80 мм.

Добавим, силикатные пазогребневые блоки выпускаются разной толщины, что удобно в плане подборки материала для перегородки относительно прочности сооружения и такого показателя, как несущая способность конструкции. Параметр толщины: 70, 88, 115 мм.

Во всем остальном две разновидности являются обладателями практически одинаковых характеристик:

• не гниют,
• не деформируются,
• не горят,
• не выделяют вредных для человека веществ,
• имеют ровную поверхность.

Пазогребневые плиты

Технология монтажа

Необходимо сразу оговориться, что монтаж пазогребневых плит надо начинать после того, как будут закончены строительные работы, связанные с выравниванием несущих конструкций: стен, пола, потолка. Для проведения работ придется подготовиться.

Материалы:

• пазогребневые плиты,
• гипсовый клей,
• грунтовка,
• скобы для крепления материала к стенам и полу,
• саморезы и дюбели.

Инструменты:

• шпатели,
• строительный уровень,
• емкость для разведения клеевого состава,
• строительный миксер,
• ножовка,
• шуруповерт.

Подготовительный этап

Кроме подготовки необходимых материалов и инструмента надо подготовить пол. Он уже выровнен, остается только нанести на него разметку места расположения будущей перегородки, обеспылить и прогрунтовать. Так делают всегда в независимости бетонный пол или деревянный.

Касаемо разметки, то ее можно проводить прямо по поверхности напольного основания и по стенам, нанося маркером или карандашом параллельные линии, определяющие толщину пазогребневой плиты. Дополнительно можно с одной стороны на высоте 30 см натянуть прочную нить, которая будет показывать плоскость границы установки плитного материала первого ряда.

Монтажный процесс

Основное требование к монтажу пазогребневых плит – правильно провести кладку первого ряда, учитывая горизонтальное и вертикальное расположение каждой плиты, которые лягут в основу расположения перегородки. Но начинать придется с приготовления клея. Его просто порционно засыпают в ведро с водой, перемешивая строительным миксером. Пропорции указываются на упаковке клеевой смеси.

Приготовления клеевого состава точно по рецептуре, указанной на мешке

На стену и на пол по месту установки первой пазогребневой плиты наносится клеевой раствор небольшими мазками с помощью маленького шпателя.

Нанесение клея на стены и на пол по месту монтажа плит

Теперь можно устанавливать плиту гребнем вверх, проверяя его на горизонтальность установки с помощью строительного уровня. Панель прижимается к стене и к полу. Ровное напольное основание – гарантия точного выставления панели по горизонтали.

Проверка пазогребневой плиты на горизонтальность с помощью уровня

Торец плиты обрабатывается клеем. Он же наносится на пол под установку второго элемента для кладки перегородки.

Торец первой плиты обмазывается клеем

Обе плиты проверяются длинным правилом на ровность в одной плоскости. Делать это надо обязательно, даже если плитный материал строго укладывается по размеченным линиям. Небольшой перекос может привести к большим расхождениям в конце перегородки. Так что лучше потратить пару минут на проверку, чем переделывать большой объем работ.

Плиты между собой проверяются длинным правилом

Так проводится кладка первого ряда перегородки из пазогребневых плит с установкой всех элементов по намеченным линиям. После чего можно собирать следующие ряды. Монтаж второго ряда начинается с цельной плиты, которая устанавливает так, чтобы впоследствии стыки между панелями не совпали в разных рядах. То есть, установка производится со смещением, лучше в половину панели.

Верхняя плита укладывается во втором ряду так, чтобы стык двух элементов первого ряда попал посередине

Пространство между стеной и перегородкой заполняется куском пазогребневой плиты, которую вырезают ножовкой из цельного элемента. Нужно просто точно замерит размер под установку.

Пазогребневые плиты легко режутся обычной ножовкой

Чтобы усилить конструкцию, рекомендуется плиты, расположенные у стен и опирающиеся на напольное основание, закрепить к несущим конструкциям металлическими монтажными уголками (скобами), саморезами и дюбелями. Для этого нужно уголок приставить, например, к стене, одним саморезом прикрепить его шуруповертом к плите, другим к поверхности стены.

Крепление пазогребневой плиты к стене с помощью монтажного уголка и саморезов

Сооружение дверного проема

Монтаж перегородок из пазогребневых плит подразумевает сооружение и дверного проема. Для этого на стадии нанесения разметки необходимо обозначить место расположения проема. Именно до него и надо будет собирать перегородку: с одной стороны или с двух. Основная задача после сборки – обозначить и сформировать верхний ряд, расположенный над дверным проемом. Для этого в двух возведенных стенах надо сделать пазы для закладного бруса (перемычки). Их просто вырезают ножовкой.

Паз для закладного бруса

Перемычка укладывается на клеевой состав, им же заполняется паз полностью. Важно на стадии разметки пазов выставить их так, чтобы закладная деталь легла в них горизонтально. После чего можно переходить к монтажу плит. Здесь все также, брус торец прилежащей стены обмазывается клеем, после чего пазогребневые плиты устанавливаются по месту назначения.

Формирование дверного проема посредству установки пазогребневых плит на закладной брус

Когда с дверным проемом покончено, можно переходить к последнему монтажному этапу – заделке зазора между перегородкой из пазогребневых плит и потолком. Обычно щель получается не очень большой, поэтому самый простой вариант запенить ее монтажной пеной. Можно использовать клеевой состав, шпаклевку.

Заполнение зазора между перегородкой и потолком монтажной пеной

Если требуется довести стену из пазогребневых плит точно до потолка с последующей чистовой отделкой, тогда с одной стороны зазор замазывается штукатурным раствором, с другой стороны заполняется пеной, и там же замазывается штукатуркой. Простое запенивание используется лишь в том случае, когда помещение, разделенное перегородкой, будет оформляться натяжной или подвесной потолочной конструкцией.

Перегородка из пазогребневых плит – это ровная поверхность, которую не нужно выравнивать штукатуркой. Ее подготавливают небольшим слоем шпаклевки, которая придает поверхности максимальную гладкость.

Нюансы монтажного процесса

Любая перегородка – это наличие углов: внешних и внутренних. Они подвергаются определенным нагрузкам, к тому же к ним всегда есть претензии в плане отделки. Поэтому внешние углы рекомендуется закрыть пластиковыми угловыми профилями перфорированного типа, которые не только будут создавать ровность внешнего угла, но и будут своеобразной защитой от появления сколов при незначительных ударах.

Используют уголок размером 30х30 мм.

1. На угол дверного проема перегородки наносится слой шпаклевки.
2. Уголок вдавливается в раствор до упора.
3. Сверху наносится еще один шпаклевочный слой до полного выравнивания.

Для проведения этой операции рекомендуется использовать угловой шпатель. Если длины одного уголка не хватило, подрезается недостающий отрезок длиною на 3-5 см больше требуемой длины. Потому что два стыкуемых пластиковых элемента соединяются внахлест.

Проблема внутренних углов – трещины. Бороться с ними можно одним способом – лентой-серпянкой.

1. Сначала в угол наносится слой шпаклевки.
2. По не засохшему раствору тут же укладывается серпянка, которую вдавливают до упора.
3. Верхний выравнивающий шпаклевочный слой.

Для заделки внутренних углов можно использовать самоклеящиеся ленты. При их применении шпаклевкой можно не пользоваться.

Если перегородки сооружаются из нескольких стен, которые между собой составляют ломаную конструкцию под прямыми углами, то стыковать их надо между собой не только с помощью клеевого состава, но и при помощи самих пазогребневых блоков. Их устанавливают в перпендикулярных плоскостях друг на друга. Для этого гребень нижних панелей подрезается под пазы верхних так, чтобы верхние блоки плотно ложились на нижние.

Правила стыковки пазогребневых панелей в местах сочленения двух стен

Если перегородка из пазогребневых блоков собирается на бетонном полу, то крепить ее к основанию с помощью металлических скоб, нет надобности. Клеевой состав – гарант прочного крепления. Если пол деревянный, тогда без монтажных уголков не обойтись. В этом случае можно даже не использовать клей между блоками и полом.

Обязательно посмотрите видео:

Если возникла необходимость зонирования помещения, то одним из вариантов создания перегородки, является использование пазогребневых плит.

Это сравнительно новый строительный материал, который позволяет максимально упростить возведение перегородки , его установка проводится просто и быстро.

Указанный строительный материал имеет вид монолитных плит, у которых точные геометрические параметры, между собой они соединяются при помощи пазогребневого замка. Для изготовления таких плит используется строительный гипс, они могут быть обычными или влагостойкими .

Так как для создания таких плит используется строительный гипс, они могут «дышать», не горят, не выделяют вредных веществ, не имеют запаха, поэтому идеально подходят для возведения межкомнатных перегородок и декоративных для .

Стандартный размер плиты 667х500х80 мм , они имеет площадь 0,333 см2 , вес около 29 кг.

Для создания одного квадратного метра гипсовой перегородки понадобится всего 3 плиты, что позволяет проводить монтаж перегородок просто и быстро. В отличии от , не нужно монтировать каркас и заполнитель

Достоинство данного материала и в том, что получается ровная и гладкая поверхность, вам достаточно только заделать швы и можно будет клеить обои, красить или класть плитку.

Монтаж

Перед проведением монтажа перегородки из плит, надо проверить состояние основания. Оно должно быть прочным, горизонтальным и неподвижным. Если старая стяжка не отвечает таким требованиям, делают новую. Технология монтажа напоминает

Перепады высоты основания не должны превышать 1 см, если это не выполняется, то проводят его выравнивание.

Для проведения монтажа пазогребневой перегородки, вам надо иметь такие инструменты и материалы:

• пазогребневые плиты;
• клеящий состав;
• прокладки, они могут быть войлочными или пробковыми;
• шпаклевка;
• строительный миксер или дрель со специальной насадкой;
• ножовка;
• уровень;
• отвес;
• правило;
• измерительные инструменты;
• резиновый молоток;
• шпатель;
• клинья.

Перед началом проведения монтажа плит, основание необходимо очистить от мусора , пыли, после чего его покрывают его слоем грунтовки.

Проведение разметки будущей перегородки можно делать после того, как высохнет слой грунтовки.

Отмечают двери , а для облегчения выполнения монтажных работ, можно натянуть шнур.

Разметку наносят на стены и потолок , для чего используют отвес и уровень.

Теперь можно готовить раствор, для этого в емкость набирают воду и постепенно засыпают сухую смесь, постоянно все хорошо перемешают, делают это миксером или дрелью со специальной насадкой. Состав должен настояться несколько минут и можно приступать к монтажу плит.

Готовить клей необходимо небольшими порциями с расчетом того, чтобы вам его хватило на 30-40 минут работы.

Можно выполнять укладку плит сразу на пол, тогда у вас получится жесткое крепление. Клей аккуратно наносят на горизонтальные и вертикальные поверхности, в среднем на монтаж 1м2 стены вам понадобится 1,5- 2 кг клея .

При использовании второго способа, укладка плит выполняется на специальную пробковую прокладку, что позволяет увеличить звукоизоляцию стен. Для этого используют ленту шириной 7,5 см , которая проклеивается по периметру перегородки.

Прокладка монтируется на клей , проверяется ее горизонтальность и надо дать 20-30 минут, чтобы она хорошо зафиксировалась.

Укладка плит может проводиться как вверх, так и вниз пазом, но более удобно его располагать вверх, так как клей проще наносить в паз, чем на гребень.

В этом случае, на всех плитах, используемых для монтажа первого ряда, необходимо удалить гребень, делают это зубилом или ножовкой, а затем рубанком выравнивают плоскость.

Кладка плит проводится аналогично кладке кирпича или шлакоблока: клей наносят на основание, устанавливают плиту, осаживают резиновым молотком и проверяют ее горизонтальность. При необходимости выравнивания, можно использовать клинья.

Во время монтажа следующих рядов, клей необходимо наносить как на горизонтальные, так и на боковые стороны, чтобы плиты надежно соединялись со всех сторон.

Толщина шва составляет около 2 мм , весь лишний клей, который выступил за пределы плиты, убирают при помощи шпателя.

Для проведения проводки , в таких перегородках делают штробы, а для установки розеток, высверливают отверстия специальной насадкой, установленной на электродрель.

Если необходимо установить трубы большого диаметра, тогда монтируют двойную перегородку.

Устройство шумоизоляции

Производители указывают, что коэффициент звукоизоляции стандартной пазогребневой плиты толщиной 80 мм, составляет 43 дБ , что является достаточным показателем для создания в помещении комфортных условий.

На практике, этот показатель часто бывает ниже, поэтому для увеличения шумоизоляционных характеристик такой конструкции, рекомендуется проводить ее дополнительное звукоизолирование.

Для этого используют материалы, имеющие хорошие звукоизоляционные характеристики. Специальные мембраны можно клеить непосредственно на поверхность стены.

Чтобы максимально защитить комнату от шума, такие мембраны клеят с обеих сторон стены . Это позволяет увеличить коэффициент звукоизоляции до 30 дБ.

Если у вас есть возможность создать широкую стен, то создают двойную перегородку из пазогребневых блоков и между стенами укладывают утеплитель, обычно это минеральная вата.

Этот способ позволяет получить высокие звукоизоляционные характеристики и надежно защитить комнату от постороннего шума.

Возведение своими руками прочной и надежной гипсовой перегородки, требует наличие опыта в строительных работах, если его нет, — придерживайтесь следующих советов специалистов:

• во время установки перегородок из гипсовых плит, не стоит спешить . Некоторые люди указывают на то, что перегородку из пазогребневых плит можно сделать за день. Лучше дать, чтобы первый ряд хорошо застыл, а потом переходить к монтажу следующих рядов;
• учтите, что во время распила плит образуется достаточно много пыли , поэтому приготовьтесь к тому, чтобы у вас было чем ее убирать;
• прочность материала позволяет вешать на такую стену полки или телевизор, а вот вес шкафа они уже не выдержат .

Вывод

Если вам очень важны звукоизоляционных характеристики стены , то их можно увеличить путем создания двойных перегородок, между которыми укладывают утеплитель или покрыть стену шумопоглощающими материалами.

Придерживайтесь инструкции, и вы сможете своими руками создать межкомнатную перегородку в доме, которая будет иметь высокие прочностные и звукоизоляционные характеристики. Или выполнить декоративную

Полезное видео

Технологию монтажа пазогребневых плит ВОЛМА смотрите на видео:

Вконтакте

Перепланировка квартиры — обычное дело, остается только определиться с материалом и технологией строительства новых стен и перегородок. Мы предлагаем обратить внимание на пазогребневые гипсовые плиты — практичный, доступный и универсальный в применении материал.

Пазогребневые плиты и область их применения

Пазогребневые плиты (ПГП) — это прямоугольные блоки из гипсоволокна толщиной в 80 или 100 мм. Размер плит стандартный — высота 500 мм, ширина 667 мм. Для усиления связи между плитами их кромка выполнена в виде пазов и гребней. Технология позволяет возводить до 4 м 2 перегородок в час.

Стандартные плиты применяются в помещениях с нормальным режимом влажности, для санузлов и бань применяют влагостойкие ПГП. Плита может быть как цельной, так и пустотелой с горизонтальными сквозными отверстиями диаметром 40 мм. Пустотелая плита отличается не только пониженной легкостью и теплопроводностью, при укладке плит одного ряда гарантировано совмещение отверстий по сечению не менее чем на 90%, что позволяет использовать полости в качестве технических каналов для прокладки электропроводки или труб.

Подготовка места монтажа

ПГП универсальны в применении и могут быть смонтированы практически в любых строительных условиях. Ввиду малого веса они не требуют устройства фундамента и могут быть установлены прямо на стяжку и даже на прочный деревянный пол.

Единственное требование к месту возведения перегородки — основание не должно иметь горизонтального перепада высот более 2 мм на 1 метр. Если пол в помещении не удовлетворяет этим требованиям, то производят выравнивающую стяжку шириной в 20-25 см.

Поверхность, как стяжки, так и пола должна быть покрыта несколько раз глубоко проникающей грунтовкой, затем высушена и очищена. Оптимально монтировать ПГП еще до штукатурки несущих стен, так отделочное покрытие получится более цельным.

Устройство демпферной прокладки

Для компенсации температурных расширений и осадки здания в местах примыкания перегородок к полу и стенам укладывают ленту эластичного материала. Это может быть каучук, пробковое дерево или силиконовая лента.

Основание покрывают тонким слоем клея для ПГП и укладывают ленту. Для застывания необходимо 6-8 часов, после можно начинать возведение перегородки.

Монтаж первого ряда

Монтаж ПГП ведут строго по рядам, начиная с нижнего. Первый ряд является базовым и должен быть правильно сориентирован в пространстве, по вертикальному и горизонтальному уровню. Наиболее частая ошибка при монтаже — «волнистость» перегородки, возникающая из-за небольшого смещения в пазах. Для устранения такого явления при укладке каждой плиты нужно использовать рейку-правило и сверять по ней общую плоскость перегородки.

Первый ряд следует укладывать от угла. Место касания плиты с полом и стеной покрывают клеем для ПГП, затем устанавливают блок гребнем кверху и выравнивают его положение. Для подвижки плит удобно использовать резиновую киянку. Обязательно крепление первого блока к стене и полу с помощью Г-образных пластин, роль которых с успехом выполняют прямые подвесы. Для их использования нужно срезать с краев зубчатую гребенку и довести толщину пластины до ширины гребня. Пластины крепятся сначала к основанию с помощью дюбелей быстрого монтажа длиной от 80 мм, затем к плите черными саморезами длиной не менее 60 мм.

В последующем плиты крепятся через одну: с одной стороны к полу, с другой — к предыдущей плите с предварительным покрытием стыка тонким слоем клея и сильным прижатием. Чтобы контролировать размещение плит по проекту, удобно использовать шнуровку или лазерный нивелир. Также будет не лишним выполнить на полу и стенах разметку перегородки с указанием мест под дверные проемы.

Возведение перегородки и примыкание к несущим стенам

Второй и последующие ряды укладывают со смещением швов не менее 150 мм. Плита располагается строго в плоскости перегородки благодаря пазогребневому соединению. Достаточно контролировать горизонтальный уровень установки и боковой крен. Крайние плиты крепятся к несущим стенам Г-образными пластинами или стержнями арматуры толщиной 8 мм.

Для смещения стыков и выведения края перегородки потребуется подрезка доборных элементов по точному размеру. Лучше всего пользоваться обычной ножовкой по дереву с толстым полотном и разведенными зубьями. Если перегородка не примыкает к другой стене, ее торец можно сделать идеально ровным за счет увеличения толщины клея в вертикальном шве с 2 до 6-8 мм.

Устройство дверных проемов

Вертикальные грани проемов не нуждаются в дополнительном укреплении. Для укладки плит над проемом при его ширине менее 90 см необходимо соорудить поддерживающую П-образную планку, которая может быть удалена после высыхания клея.

Проемы шириной в 90 см и более требуют укладки поверх ряда плит несущей перекладины — доски 40 мм или усиленного профиля CD 70 мм. Для выхода на один уровень рекомендуется подрезать плиты, уложенные поверх перекладины. Перемычку закладывают в перегородку не менее чем на 50 см с каждой стороны.

Углы и пересечения перегородок

На углах и сопряжениях перегородок необходимо укрепление кладки. Для этого плиты перекладывают через ряд, поочередно перекрывая стыки. В местах перекладки необходимо удаление гребней, их подрезают ножовкой на участки 4-5 см и скалывают стамеской.

Связь можно дополнительно усилить отрезками прямых подвесов или сварными Т-образными элементами из гладкой арматуры. В любом случае потребуется дополнительная подрезка гребня на нужное расстояние.

Закладка верхнего ряда

При закладке верхнего ряда образуется наибольшее количество отходов ввиду обрезки на нужную высоту. Их можно склеивать и укладывать в пустоты, поскольку этот ряд перегородки не испытывает сильной функциональной нагрузки.

В пустотах верхнего ряда обычно прокладывают электропроводку, поэтому важно не допускать попадания клея в отверстия. Для облегчения протяжки кабелей можно дополнительно рассверливать отверстия или изготавливать поперечные лунки диаметром в 45 мм.

При укладке верхнего ряда необходимо сохранять зазор от потолка не менее 15 мм для компенсации прогиба перекрытия при осадке. Верхний ряд также нуждается в креплении к перекрытию каждой второй плиты. По завершению монтажа оставшееся пространство задувают полиуретановой пеной .

Варианты внутренней отделки

При правильном монтаже ПГП искривление поверхности составляет не более 4-5 мм на метр плоскости. Это приемлемый показатель для оклейки стен обоями. Внешние углы перегородок нужно защитить угловым перфорированным профилем, посаженным на стартовую шпаклевку. Внутренние углы также шпаклюют, укрепляя их серпянкой. Стыки между плитами зачищают абразивной сеткой на 80 грит, затем всю поверхность дважды покрывают грунтовкой с высокой адгезией.

Выравнивание стен из ПГП может быть осуществлено любой финишной шпаклевкой, но потребуется укрепление покрытия стекловолоконной сеткой. Зачастую шпаклевание перегородок применяется только для скрытия швов, как правило, слой не превышает 2-4 мм. Укладку плитки можно вести прямо на поверхность ПГП с предварительным грунтованием.
