Способы организации слива в бане с деревянными полами. Как сделать слив в бане своими руками — устройство, подготовка и технология изготовления Слив воды под баню почему нельзя

Для большинства владельцев загородной недвижимости баня является обязательным атрибутом. Это место для расслабления и отдыха, которое должно быть спроектировано и построено по определенным технологиям. Основная сложность, с которой сталкиваются начинающие строители - как сделать слив в бане. Если вода отводится неправильно, здание начнет гнить и потеряет свои волшебные свойства.

Для чего нужен слив в бане

Главная особенность русской парной - это повышенная влажность. Единственный способ выхода влаги - через пол, но для этого необходимо правильно оборудовать слив, к организации которого следует подходить ответственно. Малейшие, на первый взгляд, ошибки могут обернуться серьёзными проблемами при дальнейшей эксплуатации бани.

Выбирая тип будущего слива, необходимо учитывать, насколько баня пользуется спросом. Если её посещают всего 1–2 раза в неделю, то нет смысла устанавливать ёмкости объёмом 2–3 кубометра.

Сливание воды непосредственно под пол бани (в приямок), имеет массу отрицательных сторон:

• постоянная влажность в помещении, при которой довольно быстро появится плесень и всевозможные грибки;
• гнилостный, неприятный запах, стоящий в бане, также не добавит комфорта отдыхающим;
• высокий риск разрушения фундамента в результате размытия верхнего слоя почвы;
• в условиях повышенной влажности дерево также прослужит недолго.

Слив в бане можно организовать двумя способами:

• подключиться к центральной канализации;
• подготовить резервуар неподалёку от бани и вывести слив в него.

Типы полов в бане

Основная часть влаги, находящейся в бане, приходится именно на полы. Поэтому при неправильной установке менять их придётся довольно часто.

Пол в бане может быть сделан из дерева и из бетона, в зависимости от типа постройки и назначения:

• если возведена деревянная баня, используемая лишь периодически, то следует оборудовать её полом из дерева. Этот вариант относительно прост в монтаже и не требует больших затрат. Но нужно помнить, что даже пропитанное составами дерево со временем разрушится, и пол в бане придётся перестилать заново;
• капитальная баня, регулярно используемая круглый год, оснащённая полноценной парилкой, комнатой отдыха и душевой, нуждается в качественном и надёжном полу, например, из бетона. Но не стоит забывать при этом про гидроизоляцию.

Установленный по всем правилам бетонный пол состоит из нескольких слоёв:

• утрамбованного гравия;
• бетонной заливки;
• пароизоляции;
• теплоизоляционного материала (оптимально использовать пенополистирол);
• гидроизоляции (обычная полиэтиленовая плёнка);
• ещё одного слоя бетона;
• армированной цементной стяжки.

Для красоты можно сделать облицовку пола при помощи керамической плитки.

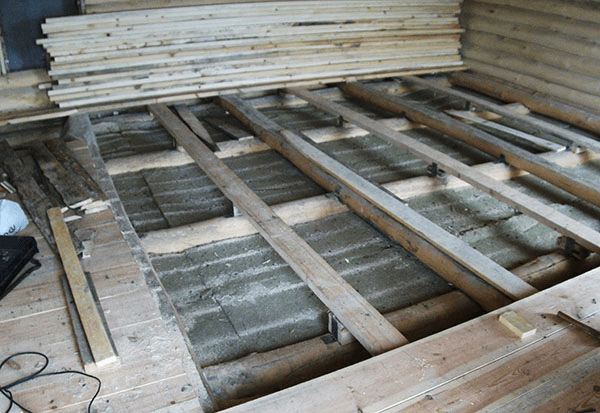

При монтаже деревянного пола необходимо сначала определиться с типом конструкции - она может быть протекающей и непротекающей.

Последний вид представляет собой сплошной настил, укладываемый на бетонную стяжку или лаги под небольшим уклоном, обеспечивающим сток воды. Минус этих полов заключается в их постоянной влажности, в результате чего дерево быстро поддаётся гниению.

Протекающие полы более практичные и долговечные. Доски кладутся на лаги через небольшие промежутки (порядка 5 мм), что позволяет воде беспрепятственно уходить в приямок. Благодаря расстоянию между досками создаётся естественная вентиляция, обеспечивающая быструю просушку пола, что положительно влияет на его долговечность. Некоторые владельцы бань не прибивают доски пола к лагам, что позволяет в оперативно демонтировать их для просушки или заменить другими досками, в случае появления изъянов.

Следует учитывать, что при монтаже протекающего пола требуется обеспечить герметичность приямка. Вода будет стекать по всей площади пола, а затем через канализационный сток уходить в сливную яму или центральную канализацию. Также нелишним будет установить в приямке гидрозатвор, препятствующий распространению неприятного запаха.

Как оборудовать канализационный сток для бани

Вариантов всего два:

1. Вырыть канал для стока воды из бани в сливную яму.Плюсы: быстро и малозатратно.Минусы: необходимость постоянной прочистки канала и ограничения к нему доступа.
2. Пустить канализационные воды из бани по трубе, предварительно зарыв его в землю.Плюсы: высокая надёжность, долговечность, нет необходимости в огораживании стока.Минусы: затратно и трудоёмко.

Рекомендуется организовывать сток именно по второму способу. В качестве материала можно использовать пластиковые, керамические или асбестовые трубы, Металлические брать возможно, но нежелательно.

При выборе диаметра трубы необходимо учитывать несколько факторов:

• приблизительный объем уходящей в слив воды;
• периодичность использования бани;
• наличие душевой кабины, унитаза и пр.;
• среднее количество посещающих баню людей.

Оптимальный диаметр трубы - 80–110 мм, уклон должен составлять не менее 20 мм на каждый метр.

Разработка того, как оптимально сделать слив воды в бане, должна проводиться уже на стадии проектирования объекта. Укладка трубы выполняется вместе с заливкой фундамента под баню, в противном случае трудоёмкость работ увеличится.

Следует учитывать, что проводить трубу через фундамент рискованно, - может существенно снизиться его прочность. Поэтому проходить она должна под фундаментом, в случае построенной и уже функционирующей бани работы эти будут довольно трудоёмкими.

Куда выводить сток из бани?

Если участок оборудован централизованной канализацией, то проблем нет. Сточная труба доводится до канализационного колодца, и уже затем врезается в систему.

В противном случае придётся рыть и оборудовать котлован. Расстояние от него до бани не должно быть менее 4 метров, а до ограждения – 2 метров. При этом необходимо учесть возможность забора сточных вод ассенизаторской машиной, средняя длина шланга у них - от 6 до 15 метров.

Глубина котлована должна быть на 0,5–1 метр ниже уровня промерзания почвы. В этом случае воды будут отфильтровываться и уходить вниз, и необходимость в откачивании ямы может полностью отпасть. Выбрать место для котлована необходимо с учётом уровня грунтовых вод..

Для оборудования ямы можно использовать готовый септик (что довольно накладно), или обойтись более простыми методами:

• установить в вырытой яме специальные бетонные кольца;

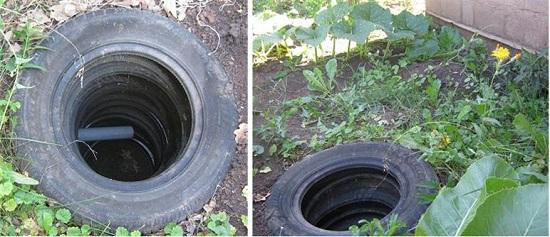

• положить несколько покрышек от тяжёлой грузовой или карьерной техники;
• использовать в качестве ёмкости большую пластмассовую или металлическую бочку.

Способов, как сделать слив в бане, достаточно много, как затратных, так и экономичных. Подойдите к оборудованию слива ответственно, ведь этот нюанс непосредственно влияет на комфорт и позволяет существенно продлить срок службы деревянного пола в бане.

Многие владельцы частных домов хотят иметь на своём участке хорошую русскую баньку. Но прежде чем приступить к её строительству, необходимо тщательно продумать и грамотно организовать водоотвод. В настоящее время существует несколько способов устройства вывода отработанной воды из бани, которые не требуют больших финансовых вложений и подвода к общей городской канализационной системе. Качественно сделанный слив в моечной бани поможет обеспечить длительный срок службы полов и фундамента, а также предотвратит появление плесени и грибков на стенах.

Устройство слива в моечной комнате при бане

Водоотвод в бане может осуществляться различными способами, которые зависят от вида полов в моечной комнате бани. Бывают деревянными протекающими и не протекающими, а также бетонными. Для первого случая необходимо устраивать специальный резервуар для стока воды, из которого она будет выливаться в канализацию. А для второго варианта кладётся пол в бане с уклоном, и монтируются специальные жёлоба и трапы для водостока. Любая сточная система в бане должна устраиваться до укладки полов.

При выборе создания наружной канализации бани необходимо учитывать такие факторы, как:

• Интенсивность эксплуатации бани;
• Габариты постройки;
• Тип грунта и глубина его промерзания;
• Канализационная система (её наличие или отсутствие);
• Есть ли возможность подключиться к центральной системе.

Вышеперечисленные аспекты являются одними из самых важных при определении водоотвода.

Для маленькой баньки, где париться будет один или два человека несколько раз в месяц не стоит делать сложную канализацию. Достаточно будет выкопать обычную сливную яму или небольшой приямок под баней.

Тип грунта имеет большое значение при создании водоотвода. Для песчаных почв, которые хорошо впитывают воду, рекомендуют делать дренажный колодец. В глинистых грунтах лучше обустраивать сливную яму, из которой стоки надо будет периодически выкачивать. Также необходимо учитывать степень промерзания земли, так как вода в трубах, которые будут проложены выше необходимой отметки, просто замёрзнет и пластик треснет.

Если вы не хотите, чтобы вода из бани просто вытекала и впитывалась в грунт, необходимо использовать септик с отстойником, где стоки будут отстаиваться и очищаться, а затем распределяться через оросительные трубы. Наиболее сложным и дорогим способом вывода воды является устройство колодца с биологическими фильтрами, которые состоят из шлака, битого кирпича и щебня. Особенность такого способа состоит в том, что при попадании в колодец отработанных вод, его стенки постепенно покрываются слоем ила, в котором живут микроорганизмы, очищающие воду.

Достоинства и недостатки каждой системы наружного водоотвода в бане

Рассмотрим различные типы водоотвода, а также их характеристики, преимущества и недостатки.

Это герметичная яма из ЖБК, в которой скапливается вода, поступающая из бани. Когда она наполняется, её выкачивают с помощью специального устройства.

Преимущества:

• Простота устройства;
• Не требует ухода;
• Низкая стоимость.

Недостатки:

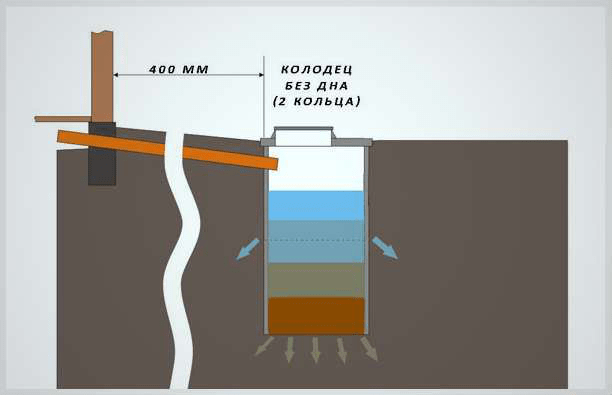

Дренажный сливной колодец

Такая система отвода воды представляет собой яму с фильтратом, очищающим сточную воду. В качестве фильтра может быть песок, битый кирпич, щебень, шлак и т. д.

Преимущества:

• Низкая стоимость;
• Простота сооружения.

Недостатком системы является регулярная замена фильтрата или его чистка. А данная процедура требует больших физических затрат.

Приямок

Такая система состоит из ямы, которая вырыта сразу под полом моечной. На дне ямы находится природный фильтрат, который пропускает через себя сточную воду, уходящую постепенно в глубину грунта.

Преимущества:

• Нет необходимости проводить трубопровод;
• Низкая стоимость устройства.

Недостаток:

Это система, которая состоит из септика и исходящих из него труб, которые выводят очищенную от примесей воду. Водоотводы устанавливаются под определённым уклоном, чтобы вода быстро уходила и полностью впитывалась в грунт.

Преимущества:

• Работает в автономном режиме;
• Может применяться для создания канализации с несколькими точками для приёма отработанной воды;
• Может очищать даже «чёрные» стоки, если установить анаэробный септик.

Недостатки:

В качестве альтернативы можно подключиться к центральной канализации. Тогда не будет необходимости устраивать внешние сооружения для приёма и переработки отработанных стоков. Но здесь придётся оплачивать услуги специалистов и оформлять различные разрешительные документы.

Внутренняя система водоотведения бани

Помывочная внутри бани обустраивается с учётом будущего слива и выбранных полов. Слив должен выполняться таким образом, чтобы в помещении не оставалась влага, которая будет способствовать развитию грибков и плесени.

1. Протекающие деревянные полы получили наиболее широкое распространение, так как они являются максимально простым вариантом устройства слива в бане. Доски укладываются с зазорами около 3–4 мм, для того чтобы сквозь щели вода из моечной уходила в яму беспрепятственно. Такие полы являются разборными для того, чтобы можно было провести качественную просушку досок. В этом случае пол устраивается без уклона для слива, так как вода будет впитываться в землю под баней.
2. Непротекающие полы устраиваются с углом уклона к сливу, через который отработанная вода будет поступать в водосборник, а затем в канализацию. Также вода может стекать в любую выбранную систему водоотвода.
3. Бетонные полы простые в уходе, долговечные и надёжные, поэтому они прекрасно подходят для устройства моечной комнаты в бане. Такие полы также делаются с уклоном в сторону слива, чтобы вода могла быстро и беспрепятственно уходить в выбранную систему канализации.

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

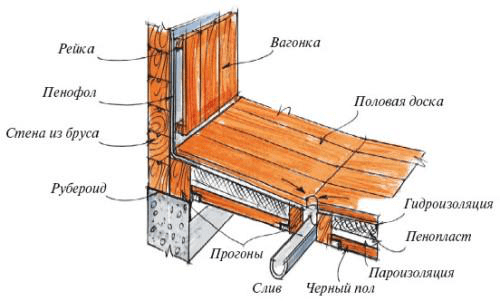

Схема устройства деревянного протекающего пола со сливом. Должна выполняться до укладки полов.

Если в бане предусматривается сухая парилка, а в моечной будет душ, то необходимо предусмотреть слив и в парной.

В канализации бани, где сбор воды будет осуществляться из нескольких помещений, необходимо обязательно устанавливать стояк с вентиляционным клапаном.

Если парилка и моечная находятся в разных комнатах, то жёлоб для отвода воды укладывается под перекрытием между ними.

Под деревянным полом необходимо делать бетонное основание с уклоном к центральной части, где и будет идти жёлоб, присоединяющийся к канализации.

Также вместо бетона можно уложить на пол под настил поддон из нержавеющей или оцинкованной стали.

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

При устройстве наливных полов, на которые будет укладываться кафель, необходимо соблюдать уклон, где в низшей точке устанавливается трап для приёма воды, который соединён с канализацией.

• Для устройства канализационной системы внутри бани необходимо использовать современные прочные пластиковые трубы, которые имеют длительный срок эксплуатации, и поэтому будут служить долгие годы. Они не боятся влаги, не подвержены коррозии, как обычные металлические или чугунные, а также легко и просто собираются самостоятельно без привлечения специалистов. Трубы ПВХ отлично подходят для устройства внутренней канализации в бане, податливы в любой обработке, а также могут быть с раструбом и без него. Срок службы более 50 лет.
• Чугунные трубы слишком дорогие, тяжёлые, а также неудобны в работе.
• Асбестоцементные трубы являются самыми дешёвыми, но часто они имеют множество дефектов. Также для монтажа безнапорного слива требуются трубы с гладкой внутренней поверхностью стенок, а изделия из асбестоцемента часто имеют шероховатые внутренние стенки с углублениями.

Виды пластиковых труб:

• Трубы ПВХ (из поливинилхлорида);
• ПВХХ (трубы из поливинилхлорида хлорированного);
• ПП (изделия из полипропилена);
• ПНД (трубы из полиэтилена низкого давления);
• Гофрированные трубы из полиэтилена.

Любые из вышеперечисленных видов труб можно использовать для внутреннего устройства слива в бане. Диаметр изделия для главной магистрали берут исходя из будущей интенсивности эксплуатации бани и количества сливных точек. Для обычной бани с парилкой, моечной комнаты и туалета рекомендуют трубы диаметром 10–11 см. Если не будет устанавливаться сантехника, то достаточно будет и труб диаметром 5 см для отвода воды.

Расчёт материала для создания водоотвода и инструменты

Для монтажа внутренней канализации в моечной комнате нам необходимы будут ПВХ трубы серого цвета, а также стыки и переходники.

• Количество труб зависит от протяжённости системы внутреннего слива.
• Также нам понадобятся тройники размер и угол 110–110–90° - две штуки (на схеме выделены красным цветом);
• Колено переходник - 90° - три штуки (на схеме выделено чёрным цветом).
• Горизонтальные канализационные трубы – Ø11 см;
• Вертикальные трубы для устройства приёмников слива воды – Ø11 или 5 см.
• Для соединения труб разных диаметров понадобятся переходники с 5 на 11 см.

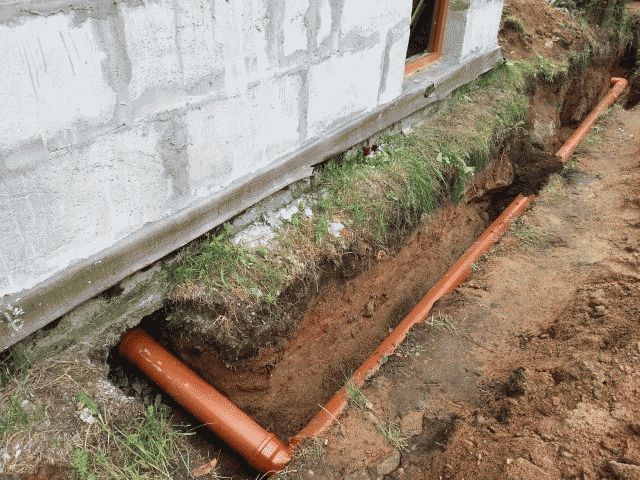

• Для внешней канализации бани понадобятся трубы оранжевого цвета (ПВХ).

Для работы нам понадобится:

• Лопата штыковая (спецтехника);
• Строительный уровень;
• Болгарка с отрезным кругом;
• Песок;
• Цемент;
• Щебень.

Пошаговая инструкция с фото по изготовлению различных конструкций слива в бане

Перед тем как рассматривать систему слива в моечной комнате, необходимо сказать, что вся канализационная внутренняя система в бане связана между собой и состоит она из трёх приёмников отработанной воды.

Трапик для водостока представляет собой сифон, который имеет гидрозатвор, не пропускающий в помещение моечной неприятные запахи, а также он служит решёткой, не пропускающей в канализацию крупный мусор.

На фото мы можем увидеть уклон кафельного пола к трапику для водостока.

Сливной трапик необходимо обязательно устанавливать в банных помещениях.

Видео: система функционирования трапика с гидрозатвором в моечной комнате бани

1. Вначале мы будем укладывать канализационные трубы. Для этого мы вырываем траншеи.
2. В точке А и Б глубина траншеи должна быть примерно 50–60 сантиметров по отношению к уровню грунта (вне фундамента). Если высота цоколя составляет 30–40 сантиметров, то глубина траншеи будет 80–100 см по отношению к верхней части фундамента.
3. От точки А и Б постепенно выкапываем канавы таким образом, чтобы уклон составил около 2 сантиметров на 1 погонный метр. На дно траншеи насыпаем песок толщиной примерно 5–10 см и хорошо утрамбовываем его, соблюдая необходимый уклон.
4. Заливаем фундамент и делаем отверстие для канализационной трубы.
5. Трубы слива устанавливаем вертикально (1 и 2 для трапиков). Для этого мы вбиваем на дно траншеи палки длиной около 1 метра, а затем к ним привязываем сливы. Вертикальные трубы устанавливаем, делая небольшой запас длины. В процессе устройства пола и монтажа трапиков мы их укоротим.
6. Монтируем систему канализации по указанной схеме.

В строительной сфере глубина закладки труб канализации в южных областях составляет около 70 см от поверхности грунта. В средней полосе глубина варьируется от 90 до 120 см, а на севере не менее 150–180 см.

Для того чтобы стоки не замёрзли тубы необходимо утеплить несколькими слоями специального вспененного полиэтилена 10 мм.

Под одним концом трубы выкапываем неглубокую яму для водостока. Теперь нам надо попробовать слить определённый объем воды, чтобы проверить правильность угла уклона трубы. Поочерёдно мы проверяем все трубы.

Делаем внешнюю систему канализации своими руками

Если объем отработанной воды не будет превышать 700 л. в неделю, то в качестве септика мы можем использовать старые колёса от грузовиков. Площадь водопоглощения септика мы можем рассчитать, учитывая то, что степень поглощения воды 1 кв/м песчаного грунта составляет около 100 л/сутки, смешанного супесчаного около 50 л/сутки, суглинистой почвы около 20 л/сутки. В зависимости от типа грунта и его водопоглощения рассчитываем, сколько нам понадобится колёс.

1. Мы выкапываем яму 2х2 метра и глубиной около 2,3 – 2,5 метра в зависимости от того на каком уровне будет выходить труба. На дно засыпаем песок 10–15 см, а сверху щебень - 10–15 см.
2. В яму плотно складываем друг на друга вертикально колёса около 5–7 штук. Верхняя точка должна получиться так, чтобы труба для слива точно могла войти в него.
3. В суглинистом грунте будет достаточно установить 7 колёс. Если на участке супесчаная или песчаная почва, то хватит и 5 штук.
4. Накрываем колёса металлической или пластиковой прочной крышкой с проделанным в ней отверстием. В него мы вставляем вентиляционную трубу, через которую будет поступать воздух, обеспечивающий жизнедеятельность микроорганизмов, перерабатывающих стоки.
5. Осуществляем пробный слив и закапываем всю конструкцию.

Как сделать сливной колодец для водоотвода: руководство

Сливная яма может быть из пластикового или металлического бака, ЖБК колец или из красного кирпича.

1. Выбираем место в самом низком месте участка для того, чтобы вода из моечной комнаты уходила самотёком. Для того чтобы из колодца было удобно выкачивать воду и машина могла свободно к нему подъехать надо выбрать место с удобным подъездом.
2. Копаем яму с помощью экскаватора. Если техники нет, то придётся копать вручную, а это длительный процесс. Следим за состоянием стенок ямы (они не должны осыпаться). Яму мы можем копать квадратной, прямоугольной или круглой формы.
3. Дно делаем с небольшим уклоном к люку для удобной очистки резервуара. Засыпаем песок 15 см и бетонируем дно. Вместо бетонирования можно просто уложить плиту из железобетона нужной формы и размера.
4. Выкладываем кирпичом стены. Можно взять красный кирпич б/у. Для кладки делаем раствор из глины и песка. В одной из стен в процессе кладки устанавливаем входную трубу для воды.
5. Так как стены из кирпича водонепроницаемые, то нам надо обработать их специальным герметиком. Для этого берём битумную мастику или другой аналогичный материал.
6. Монтируем перекрытие из железобетонной плиты. Верхняя часть колодца со всех сторон должна быть перекрыта примерно на 30 см. Для выкачивания воды мы делаем над участком ямы отверстие, где расположен уклон. Перекрытие устраивается в несколько шагов. Вначале мы делаем опалубку из досок и заливаем бетонный слой 5–7 см. Сверху кладём арматуру и заливаем следующий слой раствора. Оставляем бетон высыхать на несколько дней.
7. Кладём металлический люк, а бетонное перекрытие накрываем полиэтиленом и засыпаем грунтом, так чтобы на поверхности был виден только люк.

Как разместить систему водоотвода с приямком

1. Под полом моечной комнаты выкапываем яму 2х2 метра и глубиной не менее 1 метра. На высоте 10–15 сантиметров от уровня пола устанавливаем трубу, которая будет соединять приямок с наружной системой канализации. Соблюдаем уклон 1 сантиметр на 1 погонный метр.
2. На дно кладём слой щебёнки, битого кирпича, гравия или керамзита, а сверху насыпаем слой песка. Стенки укрепляем кирпичом, крупноволновым шифером или природным камнем.
3. Сверху приямка мы укладываем лаги, а на них уже монтируем деревянный пол.
4. Чтобы отработанная вода могла легко уходить прямо в приямок доски укладываются на расстоянии друг от друга. Такой деревянный пол можно не крепить к лагам, чтобы его можно было легко снимать и просушивать.

Второй вариант устройства приямка - это водосборник, из которого стоки будут выливаться в септик или канализацию при достижении определённой отметки. В основном такой способ отвода используют при устройстве протекающих полов.

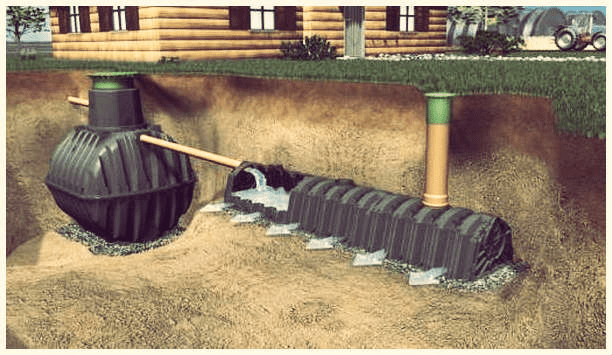

Как установить грунтовую фильтрацию для бани

Для устройства такой системы потребуется отдельный септик, который будет служить отстойником и распределительным колодцем. От него будут отходить в разные стороны дренажные трубы, предназначенные для распределения очищенных стоков по всему периметру двора. Септик можно купить, а можно сделать самостоятельно из больших ёмкостей из пластика или металла.

Прекрасно функционирует септик из ЖБК или круглая конструкция из кирпичной кладки.

Правила устройства дренажной системы:

• Длина трубы должна быть не более 25 метра;
• Глубина укладки не менее 1,5 метра;
• Расстояние между трубами не меньше 1,5 метра;
• Ширина траншеи для дренажа минимум 50 см, максимум 1 метр.

1. Выкапываем траншею с учётом угла наклона около 1,5°. Проверяем угол обычным строительным уровнем.
2. На дно траншеи глинистого грунта насыпаем песок 10 см и сверху гравий 10 см. В суглинистых почвах трубу необходимо будет завернуть фильтрующим материалом во избежание заиливания. На песчаном грунте делаем песчаную и щебневую подушку, а трубы оборачиваем геотекстилем.
3. Сверху дренажа насыпаем гравий 10 см, а затем засыпаем канаву землёй.
4. Система фильтрации должна быть вентилируемой, поэтому на конце дренажной трубы мы устанавливаем трубу высотой около 50 см, а сверху ставим защитный клапан.

Видео: как подвести сливную систему к бане

Правильно сделанный слив в моечной комнате бани и других её помещениях гарантирует долгий срок службы данного сооружения. Он поможет уберечь постройку от пагубного воздействия влаги и предотвратит загрязнение территории отработанными водами. Даже в небольших банях необходимо обустраивать систему водоотвода, поэтому к данному процессу необходимо подойти с полной серьёзностью и ответственностью.

Правильный подход к организации слива сточных вод из бани предполагает соблюдение строительных норм во время работы. Предлагаем вам описание конструкций популярных систем водоотвода, которые можно изготовить своими руками.

Создание системы слива внутри бани начинается на стадии изготовления полов. Вода быстро уйдет из помещения, если пол построен согласно рекомендациям:

• Для отвода жидкости из помещения выполните монтаж сливной трубы в полу бани (обычно в моечной).
• Сливное отверстие закройте сеткой для предупреждения попадания внутрь крупных предметов.
• Пол изготовьте с небольшим уклоном в сторону сливного фланца.
• Если пол бетонный, проверьте отсутствие впадин и неровностей, в которых может останавливаться вода.
• Чтобы вода быстро поступала к стоку, в пол возле стены забетонируйте желоба. Для изготовления желобов используйте бетонные, асбестовые, керамические, а также полипропиленовые трубы. Изделия необязательно должны быть особопрочными, ведь грязная вода неагрессивная, а температура - менее 60 градусов.
• В бане с несколькими «мокрыми» помещениями изготовьте стояк, к которому подведите воду со всех помещений. Обычно его монтируют в углу и крепят хомутами.
• Внутреннюю канализацию прокладывают до настилания полов, с уклоном, чтобы вода поступала к месту слива самотеком. По желанию пол покройте матовой плиткой.
• Предусмотрите вентиляцию стояков, для этого трубу устройства выведите вверх, сквозь крышу, и зафиксируется в таком положении.
• Стоки от санузлов соберите по традиционной схеме с использованием канализационных элементов - сифона, водяного затвора.
• В душевых установите стоки с затворами - трапы.

Канализационная система за пределами бани

На выбор способа водоотвода влияют следующие факторы:

1. Состав грунта.
2. Рельеф участка.
3. Объем отводимой воды.
4. Вариант покрытия пола.
5. Количество помещений, от которых отводится влага, их размеры.

Кроме того, следует учитывать опасность загрязнения участка грязной водой из бани. Большое количество жира, взвешенных частиц, моющих средств способно загрязнить участок вокруг бани, в помещении будет чувствоваться неприятный запах и создастся некомфортная атмосфера. Потребители могут выбрать один из двух способов избавления от грязной воды - отвод канализационных стоков в грунт рядом с баней или собирание ее в герметичную емкость и вывоз за пределы участка.

Слив воды в грунт под баню

Простейший вариант слива - отвод воды в грунт под строение. Обычно так избавляются от воды в летний период. Еще при постройке фундамента под моечной выкопайте неглубокую яму и заполните ее песчано-гравийной смесью. Во время строительства пола выведите сливную трубу прямо туда. В этом случае сливные трубы не монтируются. После помывки помещения бани следует тщательно просушить.

Существуют ограничения для подобного отвода воды:

• Для сооружений, возведенных на ленточном фундаменте, этот способ представляет определенную опасность. Ленточный фундамент построен с использованием бетонной смеси, хорошо впитывающей влагу. Небольшое количество сточных вод рядом с ним не окажет влияние на структуру бетона, но интенсивная эксплуатация бани может повлиять на прочность фундамента. Поэтому воду сливают под баню, если количество моющихся не больше трех.
• Если поверхность участка - рельефная, вода может со временем размыть грунт и ослабить фундамент.
• Под баней не должно быть глины или другого грунта, плохо впитывающего воду, иначе под полом постоянно будет мокро.

Канализация дренажного типа для бани

Такой способ отвода стоков применяют на почвах, хорошо пропускающих жидкости, и в случае, когда грунтовые воды залегают глубоко.

Работу выполняйте в следующем порядке:

• На расстоянии 1–1,5 м от фундамента выкопайте яму глубиной, больше уровня замерзания на 50 см. Минимальный диаметр ямы - 1 м (для малого числа моющихся).
• На дно засыпьте щебень или керамзит.
• Убедитесь, что грунт плотный и стенки ямы не осыпается. Если почва - рыхлая, в яму опустите железную или пластиковую бочку, предварительно вырезав дно. Можно также положить в яму несколько автомобильных шин.
• Между колодцем и баней выкопайте траншею с наклоном от бани и уложите канализационные трубы. Одну сторону изделия подсоедините к сливной трубе моечной, другую - выведите в яму.
• Накройте яму крышкой.
• Засыпьте колодец грунтом и утрамбуйте.

Этот вариант пригодится для тех, кого интересует, как сделать слив в бане с минимальными затратами.

Использование фильтрационного колодца для слива в бане

В сточных водах мало микроорганизмов, вызывающих реакцию брожения, она легче очищается. Поэтому стоки можно собирать в специальные колодцы для самостоятельной очистки. Строят колодец не ближе 3–5 м от стены бани. Узнайте заранее глубину промерзания почвы.

Выполните следующие операции:

1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон - 2 см/м. Рекомендуемая глубина расположения трубы - на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант - для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного - в оранжевый.

При укладке труб в траншею выполняйте следующие требования:

• Труба должна быть без поворотов, чтобы избежать засорения.
• Диаметр трубы - не менее 50 мм.
• Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
• Стыки труб замажьте бетоном.
• Колодец накройте крышкой.
• Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток - мыльная вода может забить грунт, потребуется очистка.

Отвод воды из бани в герметичную сливную яму

Согласно требованиям санитарно–эпидемиологической службы, канализационные стоки нельзя выливать в грунт без очистки. Однако есть норма, разрешающая сделать пол в бане со сливом, не нарушая экологии - при объеме стоков менее 1 куб. м. в сутки. Ведь кто меряет эти стоки. Вместо сливной ямы без дна требуется изготовить герметичную яму, если имеют место такие причины: расстояние между ямой и баней - менее 5 м, от ямы до забора - менее 2 м, если невозможно построить яму глубже уровня водозабора.

Место для сливной ямы выбирайте, учитывая следующие моменты:

1. Она строится в самом низком месте участка, чтобы вода поступала самотеком.
2. Сливную яму необходимо периодически освобождать от содержимого, для чего заказывают ассенизаторскую с машину. Поэтому обеспечьте подъезд к устройству, а в крышке изготовьте отверстие для установки шланга.
3. Очистка сливной ямы требует дополнительных затрат.
4. Если грунтовые воды расположены близко от поверхности, в качестве накопителя используйте пластиковую емкость.

Герметичную сливную яму можно изготовить своими руками в следующей последовательности:

• Выкопайте котлован глубиной 2–2,5 м и такими же размерами в горизонтальной плоскости.
• Выкопайте траншею от бани к яме, придерживаясь требований, указанных в предыдущих разделах.
• На дно котлована насыпьте щебень слоем 10–15 см, уплотните его. Залейте дно бетоном слоем не менее 7 см.
• После застывания бетона изготовьте опалубку для формирования стен колодца. В опалубке оставьте отверстие для канализационной трубы.
• Залейте опалубку бетоном.
• После застывания бетона гидроизолируйте внутреннюю поверхность колодца жидким битумом.
• Установите канализационную трубу в траншею. Один конец опустите в колодец через оставленное отверстие, другой - подсоедините к сливной трубе в бане.
• Засыпьте траншею и место вокруг колодца грунтом и уплотните его.
• Накройте колодец крышкой. Установите вентиляционную трубу в крышку колодца. Она должна выступать над почвой на 400–700 мм.

Использование септиков для стоков из бани

Канализационную систему периодически надо очищать. Самый практичный метод очистки - септический, не требующий использования ассенизаторских машин. Обычно этот способ применяется при частом пользовании баней, когда моются большие компании, или при наличии в помещении санузла. Большое количество канализационных стоков может быстро загрязнить участок возле строения.

Септический метод очистки воды заключается в последовательном очищении стоков разными способами. На первом этапе вода освобождается от грубых примесей, на следующем проходит фильтрационно–биологическая очистка. Вода после септиков не содержит мыла и других примесей, не имеет запаха, часто используется для полива. Заводские септики стоят дорого, и пользователи часто изготавливают такие приспособления своими руками. Для самостоятельного изготовления септика понадобятся бетонные кольца диаметром 1 метр.

Изготавливают септик следующим образом:

1. На расстоянии не менее 1,5 м от стены бани выкопайте яму глубиной 2–2,5 м, но можно и глубже.
2. На дно насыпьте слой песка (150 мм), щебня (100 мм) и все утрамбуйте.
3. Опустите в яму бетонные кольца.
4. Рядом выкопайте еще один колодец меньшей глубины.
5. Насыпьте песок, щебень на дно колодца и уплотните их.
6. Опустите на дно кольца.
7. Забетонируете дно глубокого колодца и щели между кольцами - колодец должен быть герметичным.
8. В верхней части колец обоих колодцев проделайте отверстия и соедините кольца трубами, которые должны располагаться с наклоном 2 см/м в сторону глубокой ямы. Места соединения заделайте цементом.
9. Подведите канализационную трубу от бани к неглубокому колодцу.

Первая емкость предназначена для отстаивания грубых частиц, которые упадут на дно через некоторое время после отстаивания. После наполнения первого колодца вода начнет переливаться во вторую через соединительную трубу. Во второй емкости земляные бактерии переработают все органические вещества в воде. Со временем количество бактерии уменьшается, их приходится покупать в магазине и собственноручно добавлять в воду. Очищенную воду можно использовать для полива.

Водяной затвор для бани своими руками

Чтобы в баню зимой не проникал холодный воздух и неприятные канализационные запахи, устройство слива в бане оснащают водяным затвором. Его можно изготовить из подручных средств и установить в сливную яму в такой последовательности:

1. Замените ручку на пластиковом ведре на металлическую, которую можно изготовить из оцинкованного железа.
2. Поперек сливной ямы положите металлическую трубу.
3. Наденьте ведро на трубу.
4. На конец канализационной трубы закрепите кусок гофрированной, которую опустите в ведро. Срез гофра расположите посредине ведра - на расстоянии 10 см от дна и 10 см верхнего среза. Вода будет поступать в ведро и выливаться через край. Оставшаяся в ведре жидкость не даст воздуху поступать в баню.

Если садовый участок возле бани не засажен, можно построить дренажную систему, по которой вода будет перемещаться от септика в нужном направлении. Для этого радиально от устройства выкопайте траншеи глубиной, превышающей глубину замерзания почвы. Уложите в траншеи трубы с наклоном от септика, выполните в них отверстия, соедините с колодцем. Очищенная вода от колодца будет самостоятельно разливаться во все стороны, увлажняя почву.

Дополнительную информацию о сливе в бане можно почерпнуть с видео:

Выполнение несложных требований позволит создать эффективную систему водоотведения. Праздничное настроение, с которым приходят в баню посетители, во многом поддерживается качеством изготовления канализационной системы.

В XXI веке хочется комфорта, поэтому о том, чтобы ведрами носить в баню воду, либо о том, чтобы делать холодные проливные дощатые полы в парной и моечной речь у нас даже не шла. Так как же эффективнее организовать доставку воды в баню, ну и отвод сточных вод, разумеется? В этой же статье остановимся на организации вентиляции парной.

Подвод воды и отвод стоков из бани.

Так получилось, что всю эту задачу мы решали в несколько этапов … и лет – с 2012 по 2014г. Первоначально планировалось, что для бани будет отдельный насос (или насосная станция) в колодце и он будет подавать воду автономно от дома. Позже, когда мы монтировали насос и всю систему водоснабжения для дома я заикнулся о дополнительном насосе для бани, на что мои сантехники разумно ответили – а зачем? Ведь есть насос в колодце и датчик давления в доме, плюс система ресиверов, поддерживающих давление. Зачем «плодить» дублирующие системы? Проще прямо в колодце сделать ответвление в баню и тогда все вопросы будут решены. Идея мне очень понравилась и чуть позже мы ее реализовали (см. фото ниже).

Фото разводки труб в колодце.

Фото датчика давления в доме.

В самой бане изначально печниками (в 2012 году – подробнее о строительстве нашей красавицы печи рассказано здесь …) был сделан контур нагрева горячей воды, включавший трубу, проходящую сквозь топку печи, бак на 160 литров и некоторые элементы арматуры – см. фото по ссылке выше. Уже тогда, по моей просьбе, в баке было сделано дополнительное отверстие и для аварийного слива воды при заполнении бака.

Фото ввода труб в печку и внутри топки.

Позже, летом 2013 года, когда у нас уже был опыт организации котельной в доме, я попросил сантехников «сделать также удобно и красиво» систему водоснабжения теперь и в бане. Вячеслав, как всегда оказался на высоте и я с удовольствием представляю результаты его работы.

Как сейчас выглядит зона водоснабжения показано на фото ниже. Здесь же, во врезке справа, основные элементы системы показаны крупным планом.

Организация водоснабжения бани – финальная картинка. Во врезке справа – увеличенное изображение зоны под баком.

Конструкция собрана на обжимных никелированных стальных трубах – это, пожалуй, самый надежный и красивый вариант арматуры на сегодняшний день. В доме мы использовали аналогичный, но с медными трубами, здесь бак из нержавейки задал другой цвет всей этой сборке.

Итак, справа из пола выходит труба холодной воды. Она входит в тройник, в который вставлен греющий электрический кабель. Сейчас его целесообразность в основном утрачена (только для аварийных ситуаций), но год назад мы полагали, что пол будет на лагах (т.е. будет холодный подпол), а баня не будет постоянно отапливаться.

Из особенностей конструкции отмечу латунные краны – они удачно вписались в стиль русской бани. А также тонкую медную трубку выводящую воду из бака при его переполнении. С помощью нее вода польется в трап, а не на голову.

Кстати, по трапам (так называются сливные отверстия в полу). Изначально в 2013 году мы планировали сделать в районе бака нечто типа небольшой раковины с бортиками, именно поэтому там был размещен дополнительный второй трап. Основной же трап был размещен почти в центре моечной. Это можно увидеть во врезке на следующем фото – здесь мы еще планировали использовать деревянные лаги для организации пола.

Места расположения трапов в моечной. Фото сделано еще до демонтажа деревянных лаг. Один трап размещен под кранами бака, а второй (во врезке в фото слева) – в центре моечной.

Позже, когда укладывалась плитка, мы решили отказаться от этого бортика, поскольку об него постоянно бы спотыкались. Сейчас, конечно же, мы бы не стали делать этот второй трап в моечной.

С другой стороны, когда год назад (в 2013-ом) мы со Славой проектировали канализацию, я считал, что трап в парной не нужен. Так говорили печники – поскольку печка очень мощная и высушивает все (так оно и оказалось). Но потом, почитав отзывы на форумах, поговорив со строителями – мы решили, что «хуже не будет». Вопрос только встал, куда выводить слив из этого третьего трапа? Поскольку до самого последнего момента (уже в 2014 г.) был не решен вопрос, на каком уровне делать пол (об этом подробнее здесь …) то я решил не связываться со сверлением армированного бетонного фундамента, а сделать отдельную «бочку» для трапа из парной, тем более, что объем воды здесь будет минимален.

Завершая тему трапов нужно отметить следующий важный момент. Трапы бывают обычные (т.е. влажные) и «сухие». Сухие трапы (корректнее: «трапы с сухим затвором») позволяют препятствовать проникновению неприятных запахов из канализации даже если в трапе испарится вся вода.

Внешне и обычный, и сухой трап выглядят одинаково (см. предыдущее фото) – нюанс скрыт в их вставке-затворе (см. следующее фото). Если у Вас планируются теплые полы в моечной , то я Вам однозначно советую сразу покупать именно сухие трапы. Для парной выбор сухого трапа является также однозначным вне зависимости от нагрева полов, поскольку печь высушит влагу в трапе за счет общей высокой температуры.

Два варианта затворов в трапах (сухой и обычный) с двух ракурсов. У сухого есть два «лепестка» (створки) которые под силой тяжести перекрывают воздушный поток из канализации если в трапе испарится вода.

Имейте ввиду, что стоимость такого трапа достаточно высока (около 2 тыс.руб.), а приобрести только сам сухой затвор не удастся.

Ну что ж, пора переходить к описанию внешних работ, проведенных вне стен бани. На следующем фото показано, как в 2013 годы была вырыта траншея «в полный рост» для подвода воды. Обратите внимание, что вход в колодец организован с помощью небольшого куска канализационной трубы, это защитит трубу водоснабжения при движениях грунта. Разводка внутри колодца уже была показана на фото в начале статьи.

Процесс подведения воды от колодца (2013 год).

С канализацией все получилось сложнее. Как уже отмечено выше, нам пришлось сделать два бака для отстоя и дренажа сливных вод. Один, большой бак (на 160 литров), для моечной в 2013 году и малый (на 60 литров) – для парной в 2014 году.

Отметим сразу – мы не планировали организации туалета в бане! Именно поэтому нами не использован полноценный септик. При проектировании бани мы не запланировали отдельного помещения под туалет, поскольку не планировали круглогодично отапливать баню. Сейчас эта проблема решена с помощью биотуалета (см. фото ниже) и шторки в тамбуре.

На фото: справа – биотуалет, как альтернатива санузлу в бане. Справа – использование специализированных влагостойких (выдерживает дождь) розеток и выключателя для управления водоснабжением из колодца. К нижней розетке, управляемой датчиком давления, расположенным в доме, подключен основной насос. К средней розетке подключен второй насос, он управляется с помощью показанного выключателя (очень удобно). К верхней розетке могут быть подключены любые потребители (триммер и пр.). Блок имеет небольшой козырек, все успешно эксплуатируется более 3 лет.

Организацию канализации для бани мы совместили с переделкой канализации для дома, полностью переделав поле рассеивания для самодельного «септика». Эта важная тема требует отдельной статьи, и мы планируем ее в будущем подготовить.

Сейчас же расскажем лишь об организации отстойника для бани. Мы не стали использовать «народные средства» типа зарытых автомобильных шин, а решили сделать все более серьезнее. Как я уже понял к этому моменту – самым важным в таком отстойнике является правильная организация системы фильтрации. Здесь обязательно использование как минимум двух слоев геотекстиля и большой массы щебня. В противном случае система не прослужит долго и забьется песком или землей.

Весь алгоритм работы показан на цикле следующих фото.

Организация отстойника для сточных вод из моечной. Бочка 160 литров, большое количество щебня и два слоя геотекстиля – вот залог успеха.

Итак, вначале была прорыта траншея для канализационной трубы с небольшим постоянным уклоном от бани. Уклон должен быть постоянный, чтобы не застаивалась вода и не очень большой, чтобы не «срывать» гидрозатвор в трапах. Далее, в назначенном месте отрывается яма под бочку, куда будет поступать вода из канализационной трубы. Глубина ямы должна учесть высоту бочки, 40-50 см слоя щебня под бочкой и 20-50 см земли над бочкой.

Вырытую яму «обшиваем» геотекстилем (продается в строительных магазинах) – см. первое фото в коллаже выше. Для закрепления геотекстиля удобно использовать «П»-образные куски вязальной проволоки. Геотекстиль предотвратит проникновение песка и земли внутрь щебня. Далее на дно насыпаем 40-50 см щебня. Параллельно готовим бочку. В ней, на боковых стенках высверливаем множество отверстий (сверлом 15-25 мм), плюс уже по месту вырезаем входное отверстие для канализационной трубы.

Оборачиваем бочку геотекстилем чтобы внутрь бочки не попадал песок и мелкие камни. Выставляем бочку по уровню и засыпаем все оставшееся пространство щебнем. Поверх щебня также укладываем геотекстиль. Получилась простая и надежная конструкция. Далее бочку сверху засыпаем песком и землей.

На следующих кадрах можно увидеть отдельные этапы описанного выше процесса подвода воды и организации канализации из моечной, напомним все это было сделано еще в 2013 году.

Как и было упомянуто ранее, в 2014 годы мы все-таки приняли решение сделать трап и слив воды из парной. У нас не было практического опыта эксплуатации бани, поэтому мы не могли быть убеждены в том, что вся влага в парной будет выпариваться кирпичной печью.

Почитав на форумах отзывы о том, что когда парится большая кампания, то под ногами в парной хлюпает вода, которую проще смести в трап, чем мучиться со шваброй и тряпками. В общем, мы решили, что слив из парной не помешает, но как его организовать? Ввести его в систему канализационных труб сделанных годом ранее было непросто. Как минимум нужно было сверлить, либо венец сруба (в лучшем случае), либо 40 см ленты армированного бетона.

Я решил пойти по «пути меньшего сопротивления» и «тупо» организовать еще один отстойник. Организация вот этой системы и описана ниже. Была приобретена небольшая пластиковая емкость (около 60 литров) – также достаточно прочная, чтобы она не смялась под давлением грунта, даже после высверливания в ней отверстий.

Поскольку специально мы не покупали щебень, то решили пойти по старинной технологии финнов, которые обкладывали свои поля рассеивания не щебнем, а мелкими и средними камнями. У нас этого «добра» на участке также было предостаточно, я попросил ребят промыть эти камни и ими мы обложили наш бочонок.

Создание небольшого отстойника с полем фильтрации для стока с парной. Вместо щебня – мелкие камни, ну а без геотекстиля вновь не обойтись.

Разумеется, и сама яма, и канистра были обмотаны геотекстилем. Единственно мы вынесли место закапывания бочонка на метр с лишним от фундамента с тем, чтобы потом, при необходимости можно было получить к нему доступ без затрагивания отмостки вокруг бани.

Слева – бочка обложена крупными камнями, а справа – выход трубы канализации в помещении парной.

Вентиляция в парной: нужна ли она вообще и какой ей следует быть.

Вопрос организации вентиляции в парной весьма «темный» и я до сих пор не нашел на него однозначного ответа. Впервые мы об этом узнали от нашего плиточника Романа, который в 2012-ом клал нам плитку в доме. Он тогда сказал, что для того чтобы сделать теплым нижнюю зону в сауне, финны делают специальные вентиляционные каналы, которые забирают воздух у пола в сауне и выводят его в другое помещение или на улицу. При этом, когда мы «поддаем пару» в печку, горячий воздух за счет давления вытесняет холодный из сауны через этот канал.

Об аналогичных системах я читал позже и на наших форумах, но однозначных рекомендаций как это правильно организовать так и не нашел. Поэтому, решил положиться на свое инженерное чутье и знания по физике.

Вот в таком виде мы получили свой вентканал из нержавейки. Длинный вертикальный фрагмент трубы делился на две части, а вместо двух наконечников мы получили три.

Самым сложным оказалось найти такие вентканалы. Ведь традиционные пластиковые здесь использовать нельзя – высокие температуры, вредные выделения и т.д. Народные умельцы делают такие конструкции сами, оборачивая алюминиевой фольгой каркас из бруса. Мне так «развлекаться» не хотелось.

Я пытался найти в Санкт-Петербурге тех, кто продает готовые металлические вентиляционные каналы, но таковых не нашел. Но как-то меня осенило, а что, если попробовать заказать изготовление такого канала. Начал искать фирмы и нашел недалеко от моей работы на Васильевском острове.

Ребята занимаются изготовлением вентканалов больших сечений и любых других тонкостенных элементов, у них современнейшее оборудование и они мне «склепали» мой заказ за пару часов. Самым сложным было оплатить по безналу эти несчастные 500 рублей. Ну и еще, несмотря на длительные обсуждения и переписку о том, в какую стороны должны быть загнуты концы, ребята все равно сделали не так, но потом исправились и при мне сделали уже третий наконечник с нужным загибом.

Конструкцию сделали разборной, поэтому я вполне смог ее увести на машине.

Вентканал установлен на стене, он выводит воздух с уровня поля парной и выводит под крышу. На врезке справа показан финальный вид уже обшитой вагонкой парной.

На предыдущем фото показан установленный на стену канал, а на врезке – как выглядит вход канала уже на обшитой вагонкой стене. Сказать в полной мере, что он себя оправдывает я пока не могу – нужно проверить его работу зимой, но в целом я не жалею о его установке, т.к. по логике он должен выполнять свои функции. Плюс это позволяет организовать вентиляцию помещения парной. То, что воздух в ней всегда достаточно свежий без проветривания – в этом мы уже убедились.

Водоснабжение и канализация в бане, вентиляция в парной - идеи и решения

Интересные подходы по организации подвода воды и отвода канализации из бани. Зачем нужна вентиляция в парной и как ее организовать

Грамотно спланированный проект бани, повышает не только эксплуатационный срок постройки, но и защищает её от появления плесени и болезнетворных грибков, а также увеличивает теплоотдачу отопительной установки. Главным требованием бани является тщательный слив сточный вод.

Правильно спроектированное сооружение с применением бетона и досок, позволяет избавиться от запаха и сократит размножение патогенных микроорганизмов.

Как сделать слив в бане своими руками? Ответ на данный вопрос вы найдете в нашем материале.

Как устроена система внутренней канализации?

Правильный отток сточной воды в бане может производиться несколькими способами:

• протекающим;
• не протекающим.

В первом случае, она собирается в специальном отделе, где отработанная жидкость стекает в канализационные трубы. Во втором варианте, в процессе строительства здания делают определенный угол наклона с дополнительными желобами для отвода грязной воды.

Подробная схема, помогает избежать распространённых ошибок при самостоятельном строительстве. Она включает в себя:

Подготовка траншеи для укладки труб. Глубина канавок не должна превышать 0,5 м. В процессе укладки необходимо соблюдать правильный угол наклона. Для этого каждую последующую трубу фиксируют на 3 см выше предыдущей.

Дно траншеи посыпают песком. Высота такой подложки должна составлять 16 см после плотной трамбовки. В процессе укладки важно соблюдать угол наклона.

Далее все трубы соединяют между собой и укладывают на дно ямок. Если в бане будет присутствовать санузел, то необходимо установить дополнительный канализационный стояк. Для этого его фиксируют у поверхности стены специальным фиксатором.

Для правильной циркуляции воздушных масс в туалете необходимо установить дополнительную вентиляцию. Это сократит задержку неприятных запахов внутри помещения.

После этого переходят к укладыванию напольного покрытия. В процессе установки канализации, необходимо присоединить дополнительные металлические решетки. Они будут препятствовать попаданию крупного мусора в сливное отверстие.

Устранить неприятный запах, помогут специальные гидрозатворы. Они представляют собой резиновые накладки, которые фиксируются в районе сливного отверстия.

Основные параметры выбора канализационной системы для бани

Как сделать слив в бане? Перед тем как приступить к сооружению наружного системы канализации, рекомендуется учитывать несколько основных факторов:

• интенсивность использования банного помещения;
• габариты постройки;
• разновидность почвенного состава на участке где будет располагаться помещение;
• уровень промерзания почвенного покрова в зимний период времени;
• подключение к центральной канализации.

Эти факторы являются неотъемлемой частью на начальных этапах проектирования бани. Для частого использования помещения, необходимо спроектировать сложную систему отвода канализационных вод.

Для того дополнительно проводят грунтовую фильтрацию. Помимо этого здесь достаточно использовать сточную яму. Отходы постепенно будут впитываться в толщу почвенного покрова.

Если на участке преобладает песчаная почва, то для надежности используют дренажные кольца. Для глиняной почвы, оптимальным решением будет укрепление внутренних стен. По мере наполнения ямы отходами, её необходимо чистить специальным оборудованием.

Преимущества и недостатки приспособлений канализационного слива

На сегодняшний день, существует огромное количество приспособлений для обустройства сливной канализации для бани. Они имеют как положительные, так и отрицательные стороны. К ним относят:

Дренажный колодец. Он представляет собой глубокую яму, стенки которой заполнены фильтратом. Для этого используют песок, мелкий щебень, гальку.

К достоинствам такого способа можно отнести: низкую себестоимость материалов, легкость в процессе обустройства. К недостаткам относят трудоемкий процесс замены фильтрованных масс на новые.

Сливной колодец. Это большая емкость для сбора канализационных жидкости, в которой постепенно скапливаются отходы из бани. По мере наполнения её очищают при помощи специального оборудования или машины.

Достоинствами такой системы считаются: простота в процессе установки и обустройства сливной ямы, низкая стоимость. К отрицательным качествам можно отнести: частая чистка, неудобное месторасположение сливного колодца. Как правило, установка должна осуществляться в нижней точке участка.

Приямок. Он располагается под напольным покрытием бани. Сливные отходы собираются в этой яме и проходят самостоятельную очистку через фильтрат из материалов мелкой фракции.

К положительным качествам системы относят: низкую стоимость материалов, легкий монтаж. Недостатками подобного сооружения считаются: низкая пропускная способность, её можно использовать на песчаных и супесчаных почвах.

Грунтовая фильтрация. Это система, которая состоит из септика и нескольких труб. По ним проходит очищенная вода. Трубопровод прокладывается под определенным углом, благодаря которому вся жидкость будет самостоятельно стекать и впитываться почвой.

Достоинствами такой системы считают: её можно использовать для всей канализационной сети, с её помощью производится тщательная очистка жидкости от вредных примесей. Фото слива в бане отображает процесс фильтрации канализационных отходов.

Фото слива в бане
