Козырек над входом (54 фото): красивые варианты для частного дома. Как сделать козырек над крыльцом Сделать козырек над крыльцом из металла

Неотъемлемым элементом каждого входа является козырек. Без него входная дверь в частный дом выглядит незавершенной. Кроме того, у него есть важное практическое предназначение, которое заключается в защитной функции. В статье будут обсуждаться разновидности конструкций, а также вариант для самостоятельного изготовления козырька над крыльцом.

Требования к козырькам

Козырек должен быть не только практичным, но и безопасным, поэтому есть ряд требований, которому должна соответствовать конструкция козырька:

герметичность;
прочность;
привлекательность;
достаточная ширина и длина;
соответствие общему настроению здания.

Одной из основных функций козырька является защитная. При этом речь идет как о жильцах и гостях, которые будут входить в дом, так и о самой входной двери. Хороший козырек является герметичным, т. е. через щели в его настиле не протекает дождевая или талая вода. Это продлевает срок службы материала, из которого изготовлена дверь. Кроме того, козырек отбрасывает тень на крыльцо, что препятствует быстрому выгоранию лакокрасочного покрытия, которое нанесено на наличники и дверь.

Конструкция козырька должны быть достаточно прочной. Это означает, что она без особых сложностей должна выдерживать как собственный вес, так и ветровую нагрузку, которая в некоторых случаях может в несколько раз превосходить вес конструкции козырька. Кроме того, зимой при обильных снегопадах часть осадков будет задерживаться на козырьке. Его прочности должно хватить и на вес снежного покрова.

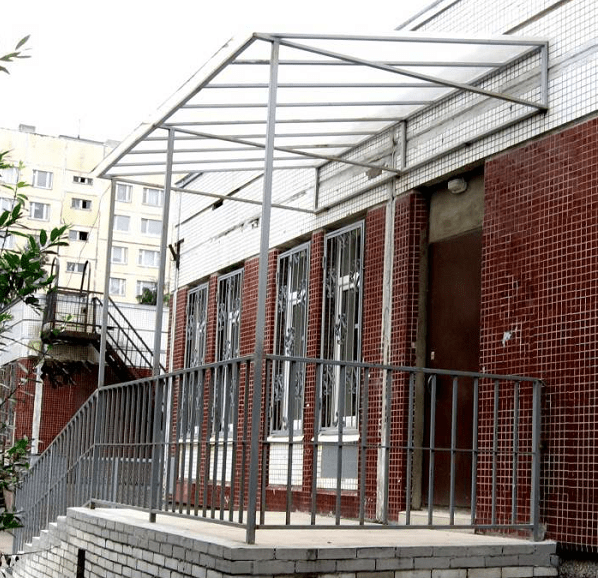

Козырек не является модулем, который делается, чтобы просто было. Он должен быть привлекательным и задавать общее настроение. В то же время конструкция козырька не должна противоречить экстерьеру здания. Это выражается как в линиях каркаса, так и в расцветке. Ширина козырька должна быть такой, чтобы вылет с каждой стороны от двери составлял минимум 50 см. Только в этом случае можно говорить о достаточной защитной функции.

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

односкатными;
двускатными;
многоскатными;

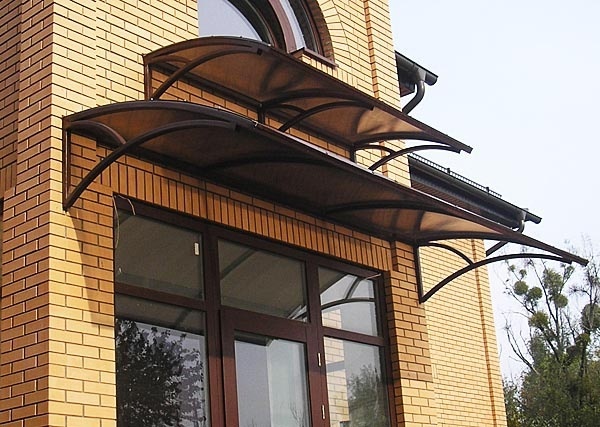

арочными;
куполообразными;
вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными.

Кровельный настил

Выбор кровельного настила является важным шагом при проектировании конструкции козырька над входом. Все материалы, которые подходят для этих целей можно разделить на две большие группы:

полимерные;
металлические.

Из первой группы чаще всего останавливают свой выбор на сотовом поликарбонате. Это действительно хороший материал, который обладает такими плюсами:

небольшой вес;
простота монтажа;
светопропускающая способность;
приятный внешний вид;
простота придания округлой формы;
разнообразие цветовых решений;
устойчивость к химическим воздействиям.

Поликарбонат способен частично пропускать свет, что бывает полезным для козырька. Перед покупкой поликарбоната необходимо удостовериться, что он имеет защитную пленку, которая минимизирует воздействие ультрафиолетовых лучей. Если такой пленки не будет, тогда материал быстро рассохнется и потрескается. Из недостатков поликарбоната критическим может быть его хрупкость. Если в местности, где планируется установка козырька не является редкостью град, тогда лучше выбрать другой вид настила, т. к. при первых же осадках поликарбонат будет полностью поврежден.

Из металлических кровельных настилов наиболее распространенными являются профнастил и металлическая черепица. Они имеют схожие свойства, но металлочерепица смотрится привлекательнее. Из положительных качеств этих материалов стоит выделить:

механическая прочность;
небольшой вес;
продолжительный срок службы;
возможность самостоятельной установки;
возможность придания округлой формы;
доступная цена;
широкий выбор цветовых решений.

По механической прочности металлические настилы превосходят поликарбонат. Их также можно изгибать до определенного радиуса, чтобы получить требуемую форму козырька. Металлочерепица и профнастил более устойчивы к ветровым нагрузкам. Сильный град способен оставить вмятины, но не пробьет металлический лист. Из недостатков материала можно отметить его шумность. Даже маленький дождь будет хорошо барабанить по козырьку.

Самостоятельное изготовление

Любая работа начинается с планирования. Оно поможет правильно рассчитать силы, средства и учесть возможные сложности при достижении цели. Это справедливо и при изготовлении козырька, поэтому первым этапом будет его проектирование.

Проектирование

Чтобы облегчить себе процесс проектирования, лучше предварительно сфотографировать вход. На фотографии легче подобрать требуемые размеры и форму будущей конструкции. Сделать это можно как вручную, так и в графическом редакторе. Во время составления чертежа необходимо учесть несколько моментов:

ширина конструкции;
длина выноса конструкции;
количество опор;
угол наклона ската.

Выше уже говорилось, что козырек должен быть шире входа на 50 см с каждой стороны, но это правило недействительно, если есть крыльцо с большими размерами. В таком случае необходимо позаботиться, чтобы козырек закрыл крыльцо по бокам. Длина выноса может регулироваться в зависимости от пожеланий. Если козырек будет слишком длинным, тогда просто устанавливаются дополнительные опоры. Количество опор будет зависеть от сложности конструкции и ее веса. Обычно достаточно крепления к стене и двух опор. Угол наклона подбирается таким же образом, как и для кровли, которая есть на доме.

Подготовительные работы

Подготовительный процесс заключается в покупке необходимых материалов и недостающих инструментов. Из материалов понадобится:

выбранный кровельный настил;
металлическая профильная труба с размером 50×30 и 40×20 мм;
крепежный расходник;
цемент;
песок.

Из инструмента не обойтись без:

болгарки;
шуруповерта;
перфоратора;
рулетки;
маркера;
сварочного аппарата.

Не стоит забывать о предметах индивидуальной защиты, например, об очках, перчатках и одежде из натуральных волокон.

Монтаж

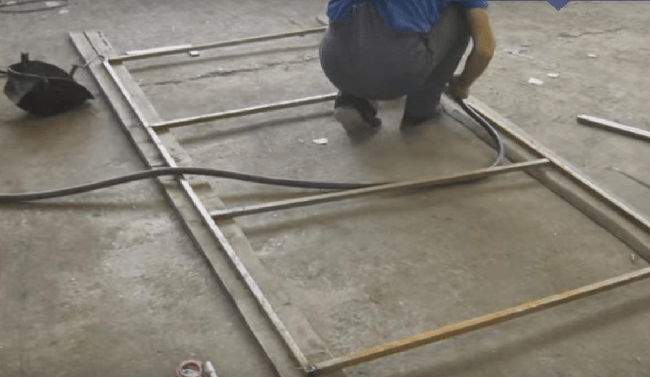

Первым делом из профильной трубы 40×20 мм необходимо подготовить каркас будущей конструкции. В зависимости от выбранных размеров нарезаются заготовки. Две из них должны соответствовать высоте крыльца, две других должны соответствовать его длине. Размер еще двух заготовок подбирается в процессе. Из этих компонентов должен получиться прямоугольный треугольник. Первым делом между собой попарно привариваются детали, размеры которых известны. Они должны быть расположены под прямым углом.

Добиться этого позволит специальная струбцина или тиски. Проваривать весь шов не следует за один проход, т. к. угол будет нарушен. Лучше выполнить небольшие прихватки, выровнять заготовку, а потом полностью ее проварить. Когда все готово, можно произвести замер длины гипотенузы. Болгаркой вырезается еще два элемента, и они привариваются на свое место. Теперь необходимо объединить треугольники в общую конструкцию козырька. Для этого они соединяются планками по углам. Чтобы увеличить жесткость каркаса козырька у образовавшегося прямоугольника, который будет прилегать к стене, необходимо приварить несколько поперечных планок.

Следующим шагом монтируются металлические элементы под обрешетку, на которую будет закреплен кровельный настил крыльца. По готовности каркаса крыльца его можно устанавливать на стену. Так его будет проще закрепить. В катетах треугольника, который будет прилегать к стене сверлится несколько отверстий. Они должны по диаметру совпадать с диаметром анкера, с помощью которого будет производиться крепление. Каркас крыльца прислоняется на место монтажа и переносится расположение отверстий на стену. Перфоратором сверлятся отверстия в стене.

Теперь можно выполнить зачистку каркаса крыльца. С него необходимо удалить всю ржавчину. Сделать это проще всего шлифовальной машинкой или болгаркой с соответствующей насадкой. После этого выполняется покраска каркаса крыльца. Когда он высохнет, можно выполнить монтаж кровельного материала. Если это будет профнастил или металлочерепица, то крепить их следует кровельными саморезами с резиновыми уплотнителями. Поликарбонат также можно закрепить ими, но в отношении поликарбоната не стоит переусердствовать. Если слишком затянуть саморезы, то они просто раздавят настил. Далее козырек поднимается и фиксируется на своем месте.

После монтажа необходимо герметизировать узел примыкания козырька к стене. Это можно сделать с помощью различных мастик или отрезком кровельного материала. При большом выносе козырька монтируются стойки. Предварительно они должны быть приварены к каркасу. Под них выкапывается две ямы глубиной в 50 см. Часть стоек козырька, которая будет находиться в земле, покрывается битумной мастикой, которая защитит их от ржавления. Стойки опускаются на свое место и пространство вокруг них заливается бетонным раствором. Другой вариант козырька для самостоятельной сборки есть в видео.

Резюме

Как видно, изготовить простейший вариант односкатного козырька не составит проблем даже для неопытного мастера. Главным требованием является наличие навыка работы с различными электроинструментами.

Самый верный способ сделать работу своими руками качественно и «на века», если работать с материалом, в обработке которого есть определенные знания и навыки. Проще и надежнее всего построить и установить козырек над крыльцом, используя сварные металлические профили и листы профнастила.

В гараже любого, кто любит работать…

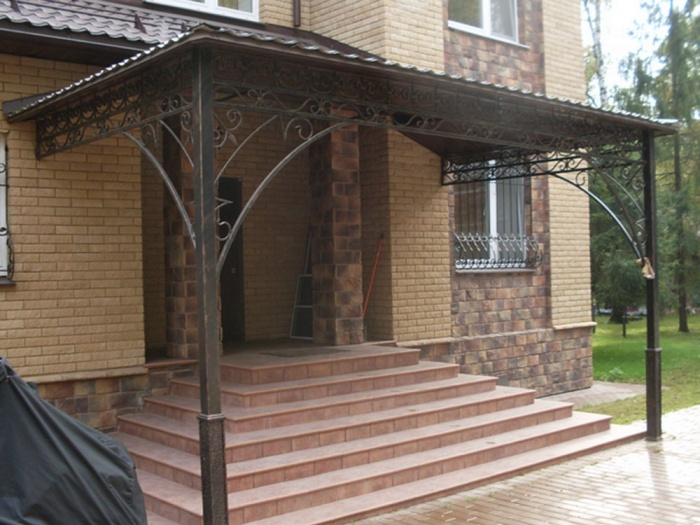

Выбираем конструкцию козырька

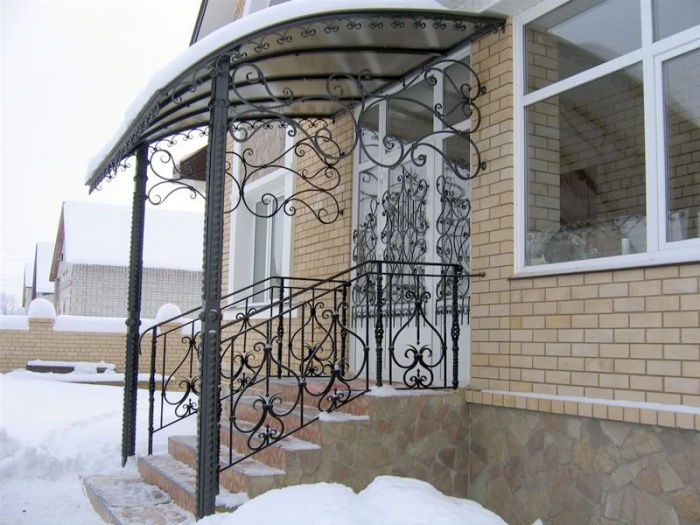

Большинство самых причудливых и изящных по форме кованых металлических козырьков над крыльцом, на самом деле, по функциональным возможностям идентичны сварным стальным рамным конструкциям из металлического профиля. Они, конечно, более изящны и красивы, но в плане функциональности особых преимуществ не имеют.

Наиболее приемлемой в постройке, практичной и доступной в изготовлении своими руками является конструкция козырька с плоской поверхностью и небольшим углом ската:

Сварные конструкции металла выдержат даже вес человека, поэтому достаточно безопасны при любом дожде и порывах ветра;
Небольшой вес металлического козырька не потребует массивных сварных опорных балок, вся система размещается консольно на фасаде здания;
В сравнении с иными вариантами стоимость сварных металлических конструкций постройки козырька просто мизерна, она не превысит нескольких десятков долларов, при этом основная часть затрат пойдет на приобретение своими руками металлического профиля или металлочерепицы, комплекта водосливных желобов.

Важно ! Размеры металлической конструкции и сечение стального квадратного профиля подобраны своими руками опытным путем и проверены неоднократно на практических построенных изделиях.

Все, что касается размера профнастила и конструкции водоотвода, каждый желающий волен выбирать самостоятельно из собственных соображений, они на безопасность козырька особо не влияют.

Размеры, инструмент и металлический профиль для козырька

Прежде всего, нам необходим трубчатый металлический профиль, сечением 20-25 и длиной 11-12м. Далее - три метра стальной полосы 3х20мм, два-три листа профнастила или металлочерепицы 120х90см, металлический уголок №50 и с десяток болтов – дюбелей, используемых для крепления металла к бетонной или кирпичной стене, деревянные планки или доски толщиной 20мм, саморезы для крепления металлического профиля.

Из инструмента потребуется угловая машинка с отрезным кругом по металлу, электросварочный аппарат, приспособление для профилирования металлической полосы. Сварные швы выполнять, используя посушенные электроды по черному железу, диаметром 4мм. Практически все перечисленные материалы доступны в любом строительном магазине

Изготавливаем конструкцию козырька

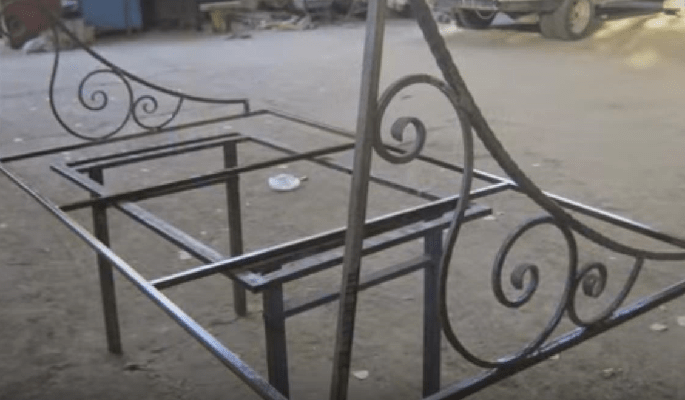

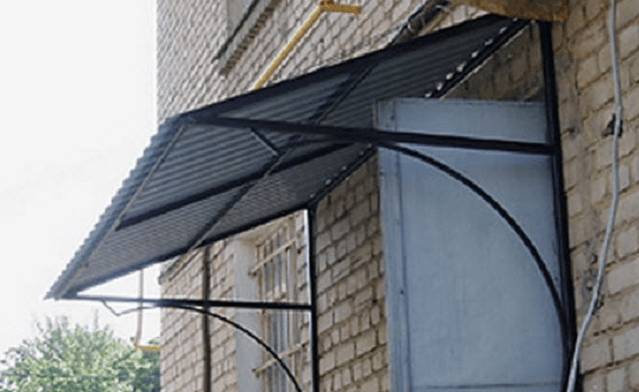

Конструкция металлического козырька, как хорошо видно на фото, представляет собой Г-образную рамную конструкцию. Основу самого настила составляют две продольные и четыре поперечные сварные стойки. К раме настила под прямым углом привариваются две боковые металлические сварные стойки конструкции, обеспечивающие жесткость и прочность крепления рамы козырька на фасаде здания.

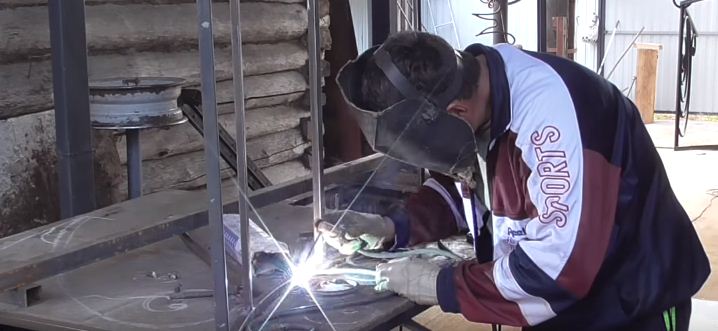

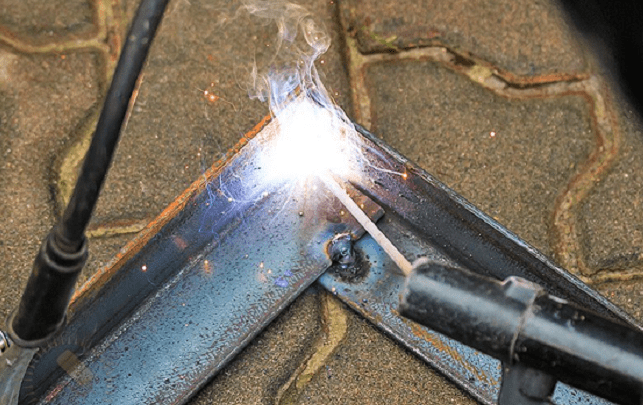

Сварочные работы навеса

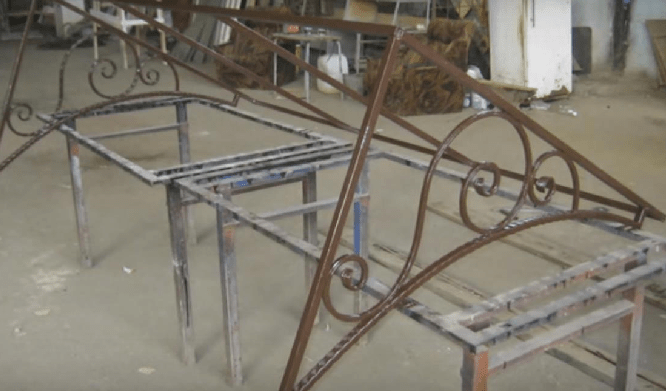

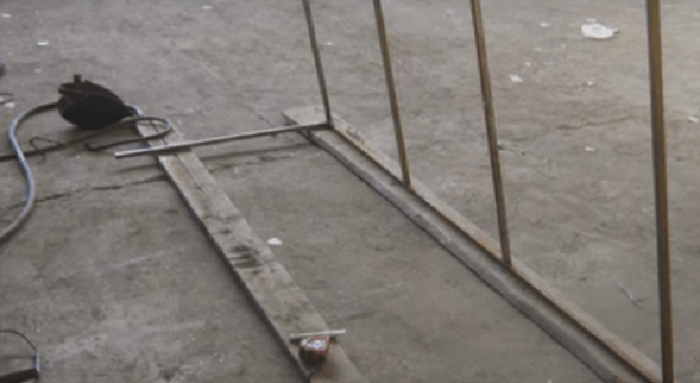

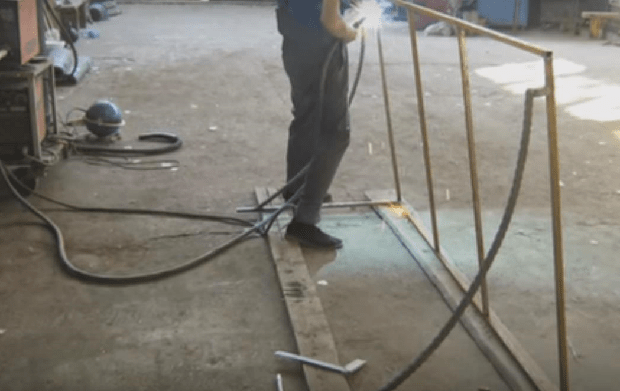

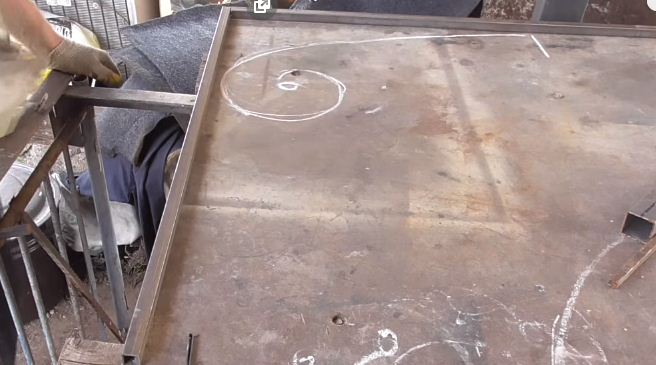

Вырезаем болгаркой из заготовок металлопрофиля продольные элементы длиной в 200см и поперечные ребра длиной 120см. Кроме того, своими руками вырезаем две металлические боковые стойки длиной по 100см. Все элементы размечаем и отрезаем болгаркой с припуском в полсантиметра, как на фото.

Собираем своими руками набор в следующей последовательности:

Важно ! Сложность работ заключается в расположении свариваемых частей в одной плоскости и выдерживании прямых углов между отрезками. Иногда перед окончательной сборкой приходится подрезать торцы стоек, чтобы подогнать в размер с другими элементами.

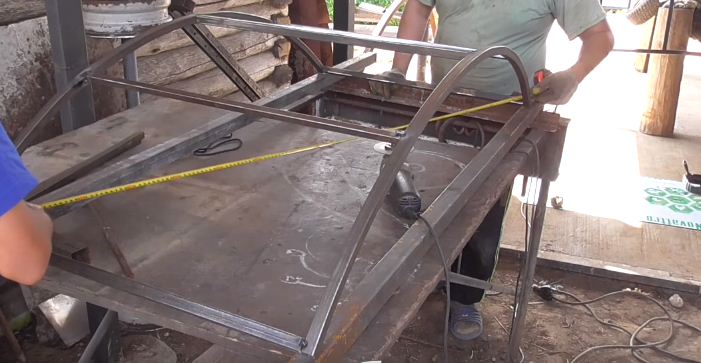

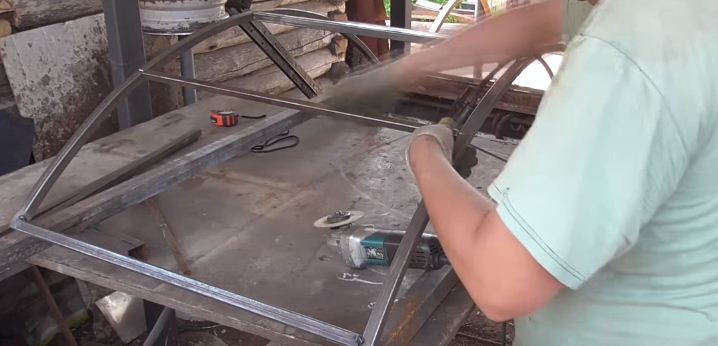

После завершения сборочных работ рамы навеса перпендикулярно к плоскости, как на фото, приваривают боковые металлические стойки козырька, с помощью которых вся конструкция будет крепиться над крыльцом.

Устанавливаем боковые консольные стойки

В конструкции козырька, предназначенного для простых подсобных помещений, можно остановиться на полученном результате и перейти к процессу закрепления гибкой кровли. Но для парадного крыльца неплохо будет добавить своими руками небольшие декоративные элементы и обязательно установить боковые дуги или подкосы.

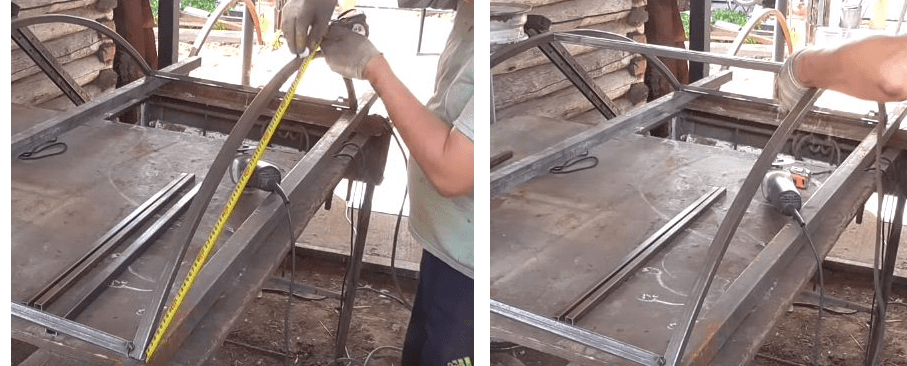

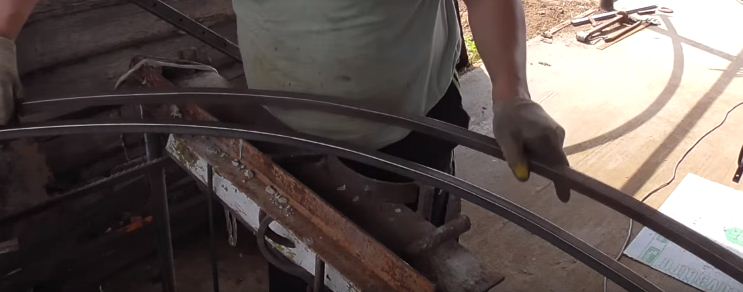

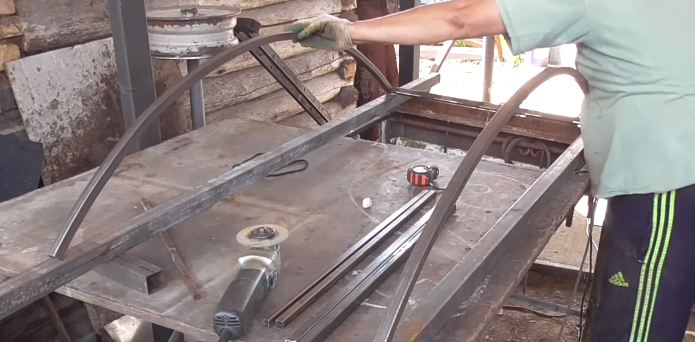

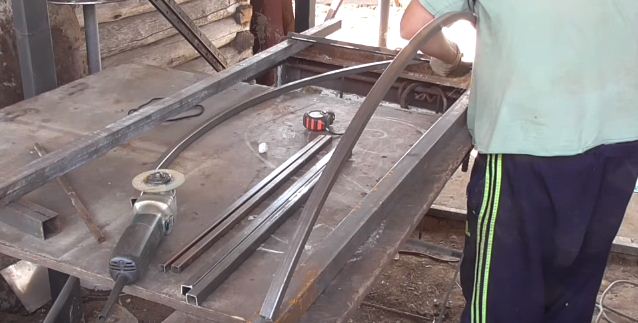

Для каждой из боковых стоек потребуется по одному полутораметровому отрезку профиля. Обе заготовки выгибаются дугой на трубогибе, как на фото, или с использованием ручного станка по радиусу R=3,5 м. Если нет возможности сделать своими руками, проще заказать дуги в слесарной мастерской. Дугу можно закрепить непосредственно на каркасе, для усиления декоративного эффекта лучше использовать промежуточные опоры из профиля, длиной 8-10 см, как на фото.

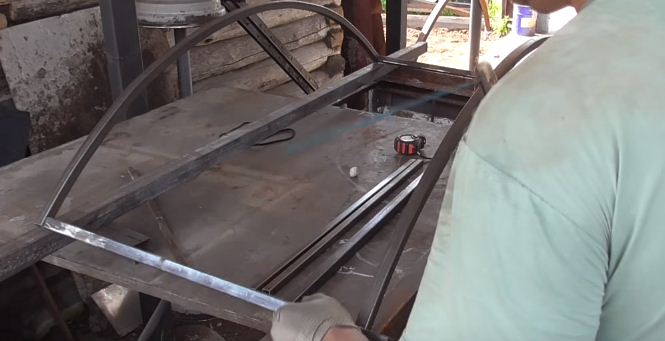

Совет! Перед сборкой дугообразных подкосов боковые стойки следует подогнуть на 10-15 о для того, чтобы плоскость козырька получила наклон или скат.

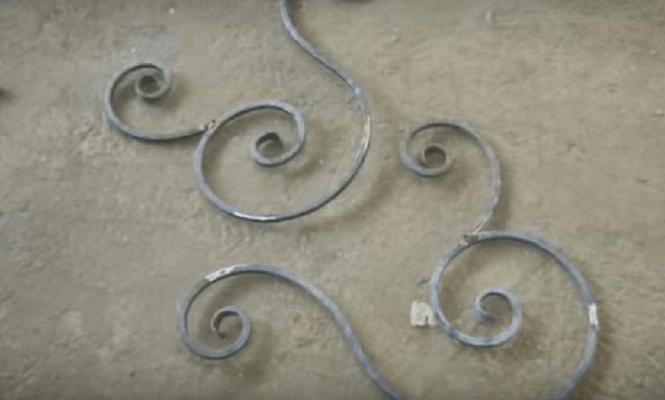

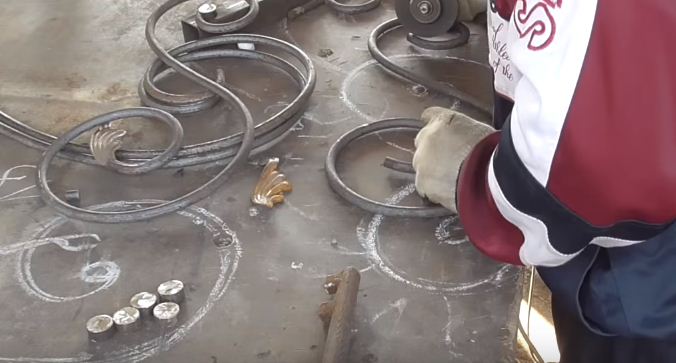

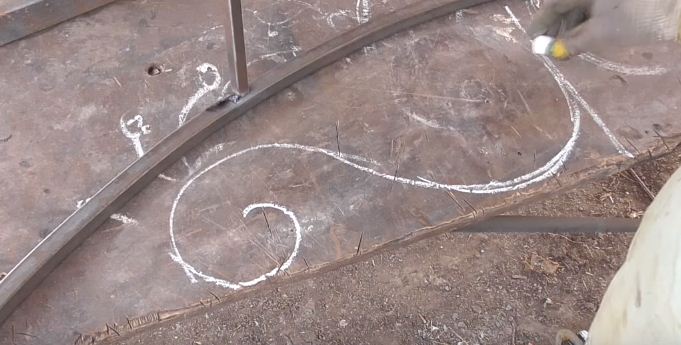

В образовавшееся пространство между дугой и боковыми сторонами рамы можно вставить несколько завитушек из отрезков полоски металла или обрезков катанки. Рисунок подбирается своими руками индивидуально на ровной поверхности и после сборки крепится к дуге и боковым сторонам рамы, как на фото.

При известной ловкости и фантазии они прекрасно дополняют и украшают внешний облик козырька. После окончания сборки конструкцию следует загрунтовать и покрасить «молотковой» эмалью с оттенками старой бронзы.

Установка кровли

На завершающем этапе плоскость навеса зашивают доской сечением 20х150мм через каждые 15-20см. Этого достаточно для установки профнастила или листов металлочерепицы. Если вы предпочитаете использовать мягкую кровлю, то плоскость козырька потребуется дополнительно забить встык вагонкой или листами ОСБ.

Нижнюю часть козырька при желании можно зашить профилем ПВХ, используемым для облицовки стен в ванной комнате.

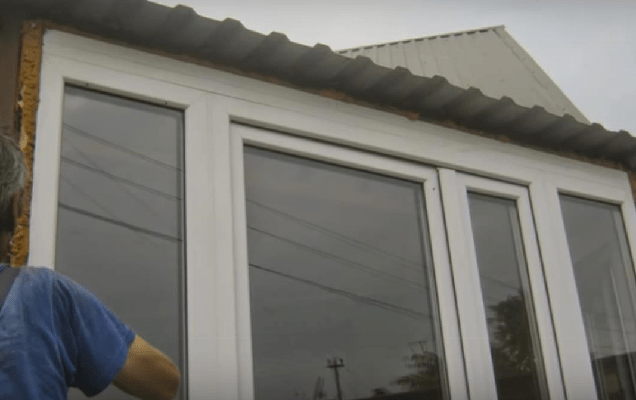

Установка навеса на фасад здания

Вес конструкции козырька получился не маленький, не менее 12кг, что предполагает использование для крепления не менее 6-8 точек анкерных болтовых соединений. Этот вариант козырька лучше закрепить на подготовленной основе из полосок металла.

Соберем промежуточное крепление из металла

По измеренным габаритам металлического козырька размечаем линию крепления на фасаде над крыльцом здания и по разметке, с помощью перфоратора и дюбелей крепим полоски из металла в форме буквы П.

На каждую боковую металлическую полоску необходимо сделать 3-4 точки крепления, на вертикальную продольную полосу из металла нужно не меньше 3 точек крепления к стене.

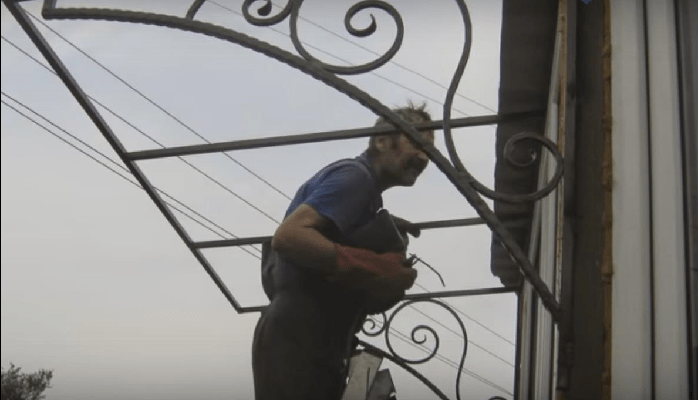

Далее с помощниками вывешиваем металлический козырек с помощью блока на месте будущего крепления конструкции и фиксируем подручным материалом. Используя строительный уровень, регулируем горизонтальное положение козырька так, чтобы его боковые металлические стойки плотно прилегали к ранее закрепленным полоскам из металла.

Самый надежный способ проконтролировать положение козырька над крыльцом – отойти на десяток метров и издалека убедиться в отсутствии перекосов или наклонов конструкции. При отсутствии замечаний привариваем сваркой угловые точки боковых стоек козырька к подготовленной металлической основе на фасаде.

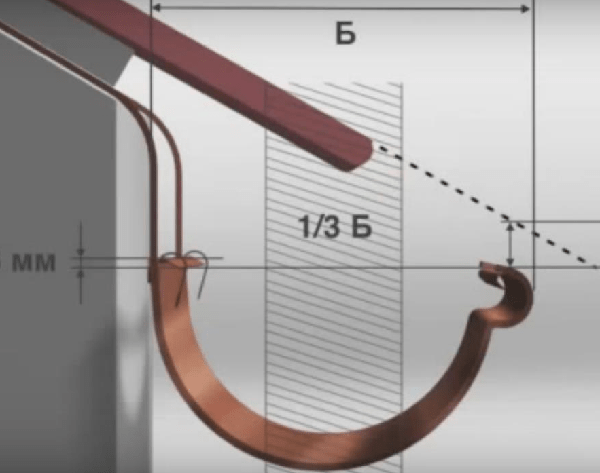

Установка водоотводных желобов

Отведение потоков воды с поверхности металлического козырька выполняется с помощью стандартного желоба из пластика или металла с набором крепежа. Важно не только установить желоб, но и правильно его отрегулировать.

Водосливную трубу крепят непосредственно на металлической продольной балке козырька, не устанавливают, так как она зачастую портит внешний вид конструкции. Более разумным считается использование второго металлического желоба, который отведет основную часть потока воды к более удобному месту водосбора и не повлияет на облик козырька над крыльцом. В любом случае будет необходим один 2-х метровый основной желоб и 1,2 метровый боковой вспомогательный с переходником в сливную трубу.

Заключение

Металлический козырек над крыльцом из металлочерепицы получился несколько тяжеловатым, но каркас из металла – это стопроцентная гарантия длительного срока службы изделия, высокая прочность и стойкость к дождю и большому снегу. При правильном выполнении работ металлическая рама при необходимости легко выдержит вес человека.

Подобную конструкцию можно изготовить из алюминиевого профиля, но для взаимного соединения придется использовать дополнительные уголки или переходники из более прочного металла. Сама металлическая конструкция при этом получится вдвое легче и красивее.

Обсудить статью на форуме

Как сделать козырек над крыльцом своими руками

Козырек над крыльцом дома

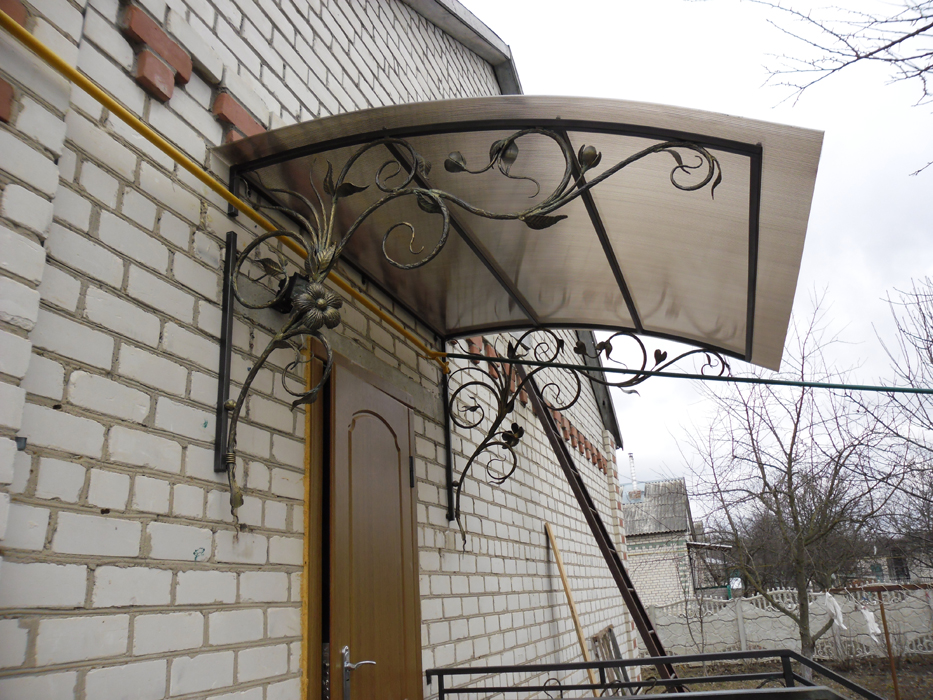

Козырек над входом из поликарбоната

Как сделать козырек над входом из дерева

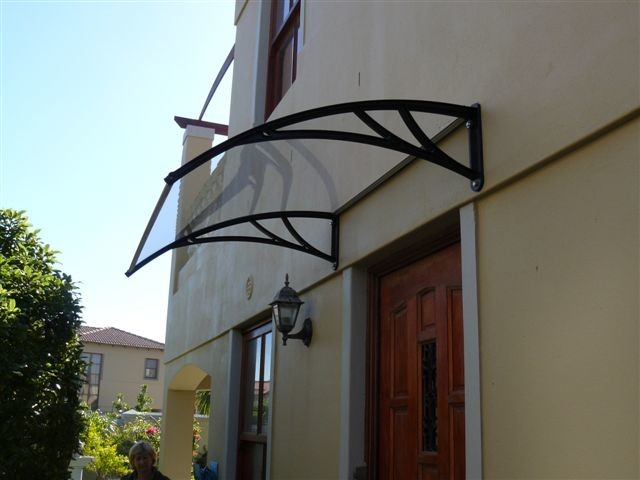

Прозрачные козырьки над входом

Козырек над дверью

Козырек над крыльцом своими руками из металла

Требования к козырькам

герметичность;
прочность;
привлекательность;
достаточная ширина и длина;
соответствие общему настроению здания.

Разновидности конструкций

односкатными;
двускатными;
многоскатными;
арочными;
куполообразными;
вогнутыми.

Кровельный настил

полимерные;
металлические.

небольшой вес;
простота монтажа;
светопропускающая способность;
приятный внешний вид;
простота придания округлой формы;
разнообразие цветовых решений;
устойчивость к химическим воздействиям.

механическая прочность;
небольшой вес;
продолжительный срок службы;
возможность самостоятельной установки;
возможность придания округлой формы;
доступная цена;
широкий выбор цветовых решений.

Самостоятельное изготовление

Любая работа начинается с планирования. Оно поможет правильно рассчитать силы, средства и учесть возможные сложности при достижении цели. Это справедливо и при изготовлении козырька, поэтому первым этапом будет его проектирование.

Проектирование

ширина конструкции;
длина выноса конструкции;
количество опор;
угол наклона ската.

Подготовительные работы

выбранный кровельный настил;
металлическая профильная труба с размером 50×30 и 40×20 мм;
крепежный расходник;
цемент;
песок.

Из инструмента не обойтись без:

болгарки;
шуруповерта;
перфоратора;
рулетки;
маркера;
сварочного аппарата.

Монтаж

Резюме

Как видно, изготовить простейший вариант односкатного козырька не составит проблем даже для неопытного мастера. Главным требованием является наличие навыка работы с различными электроинструментами.

Делаем навес (козырек) над крыльцом частного дома

Чтобы не мокнуть под дождем и не изнывать под солнцем пока открываешь входные двери, нужна какая-нибудь защита. Обычно делают козырек над крыльцом или только над дверью. В некоторых случаях, навес может закрывать еще и ступеньки и даже дорожку или ее часть. Как сделать подобную конструкцию, из каких материалов и поговорим дальше.

Виды и типы

Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они - необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым - чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают - запас надежности/прочности успокаивает и вселяет уверенность.

Материалы каркаса и стоек

Каркас и опоры козырька над входной дверью делают из:

Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом - профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений - квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.

Из чего делают облицовку навеса над крыльцом

Если говорить о материалах для облицовки козырька над крыльцом - тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:

Второй вариант - использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:

шифер (обычно плоский, но не факт);
профнастил;
поликарбонат;
деревянная доска.

И третий вариант оформления козырька над крыльцом - поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:

Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.

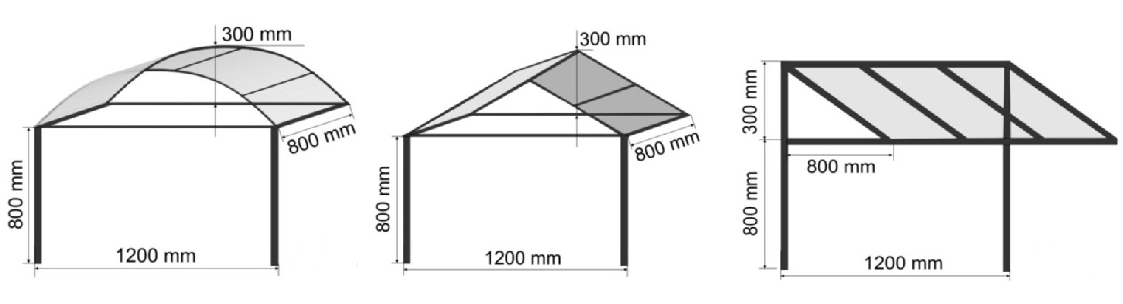

Формы навесов

Форм козырьков над входной дверью более десятка. Самый простой в изготовлении - односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем - не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.

Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов - состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли - при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю - у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль. Его же можно использовать и с другими материалами - важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края. В этом случае при сильном ветре, вода и мусор не попадают под планку.

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем - выглядит слишком грубо. В этом случае есть два варианта:

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Как крепить если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены - вентилируемые фасады, утепление… Несущая часть стены оказывается закрытой парой-тройкой слоев материалов, несущей способности которых хватает разве что на удержание собственной массы. Ничего прикрепить к ним не удастся. Вся нагрузка должна приходится на несущую стену.

Даже если наружный слой - отделочный кирпич, к нему крепить ничего не стоит. Кладка обычно ведется в полкирпича. Так что она только внешне выглядит прочной. Массу даже самого небольшого и легкого навеса не выдержит, при этом не помогают и опорные колонны.

Поэтому с любой многослойной стеной во всех отделочных/утеплительных слоях проделывают отверстия, элементы конструкции крепят к несущей стене.

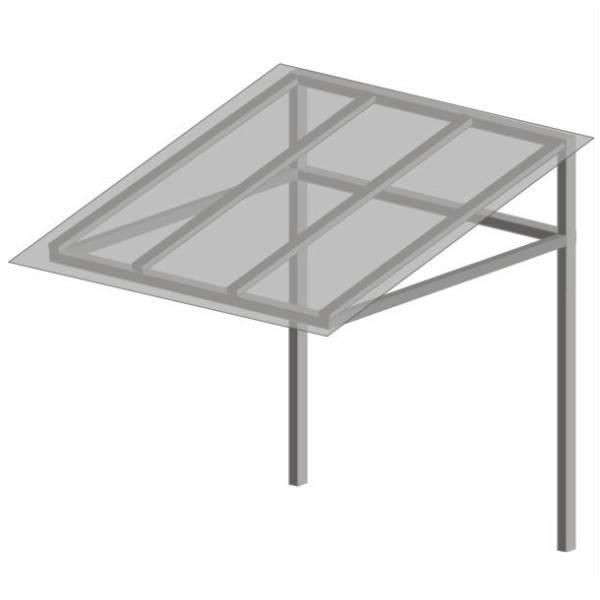

Односкатный козырек: особенности конструкции

Наклонный или прямой односкатный козырек - самое простое, что может быть. Прямые у нас встречаются редко - не слишком они функциональны, а вот односкатных наклонных достаточно много.

В основе наклонного односкатного козырька лежит прямоугольный треугольник. Прямой угол прилегает к стене, а длина сторон зависит от желаемого уклона.

В самом простом случае, можно из профилированной трубы сварить три одинаковых треугольника (как на рисунке выше), сделать в них отверстия под крепеж (не меньше трех). Эти три элемента можно соединить в единое целое при помощи обрешетки под кровельный материал - как на рисунке. А можно приварить поперечины из той же трубы (но меньшего сечения) или полосы, уголка. Этот вариант - с металлическим перемычками - больше подходит под козырек над крыльцом из поликарбоната или пластика. Хорош он и для металлического листа - его удобно будет приваривать или вкручивать саморезы.

Есть еще вариант с изменяемым углом наклона. Это прямоугольная рама с перемычками обрешетки, к которым крепится нетяжелый кровельный материал. Эта рама при помощи пристенной балки, закрепленной на стене, крепится над входом (как делать примыкание мы рассказали выше).

В зависимости от требуемого угла наклона, делают подкосы. Они могут быть из металла или древесины. Фиксируются к раме.

При желании этот вариант можно сделать с регулируемым углом наклона. Сделать крепление рамы и подкосов к стене подвижным (на петлях, например), в раме сделать несколько отверстий. Переставляя подкосы в разные отверстия, можно получить разный угол наклона. Для дверей эта возможность не слишком актуальна - разве что для стеклянных - чтобы закрывать слишком яркое солнце, а для окон это может пригодиться.

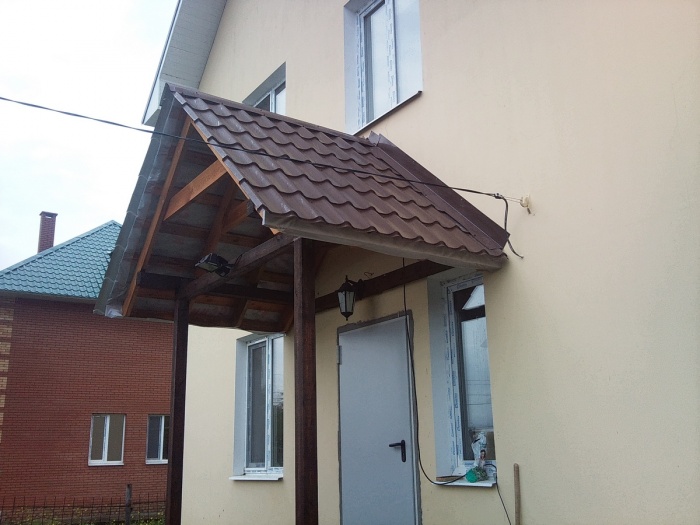

Каркас двускатного козырька

Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями - распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Также на земле собираются кронштейны - упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант - сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще - по такому принципу собираются все двускатные кровли.

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два - три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле - ровно соединить на высоте не получится.

Из металла

Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.

Варят два одинаковых треугольника - по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.

Готовая конструкция навеса дополняется кронштейнами - упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

Декоративные элементы - необязательная часть. Тут может быть обычный треугольник.

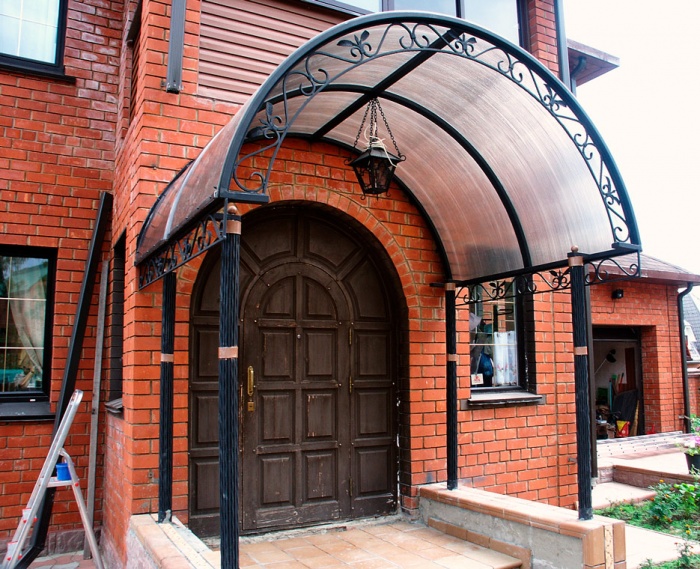

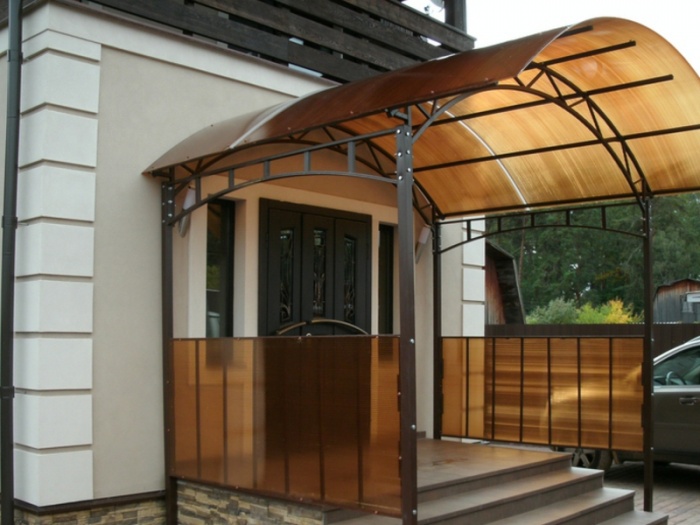

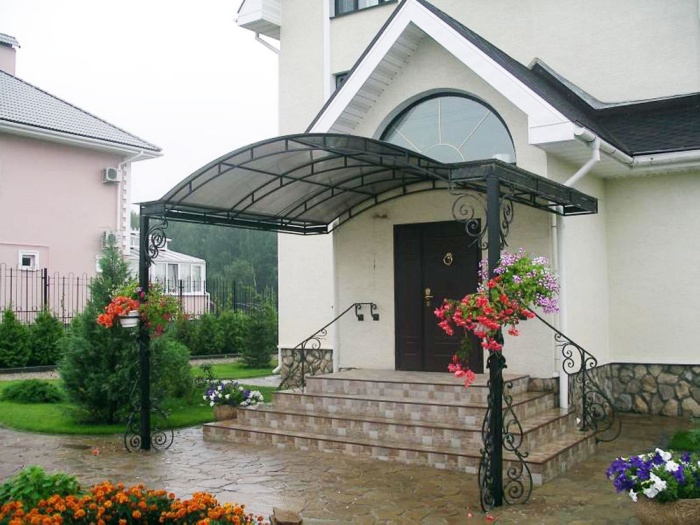

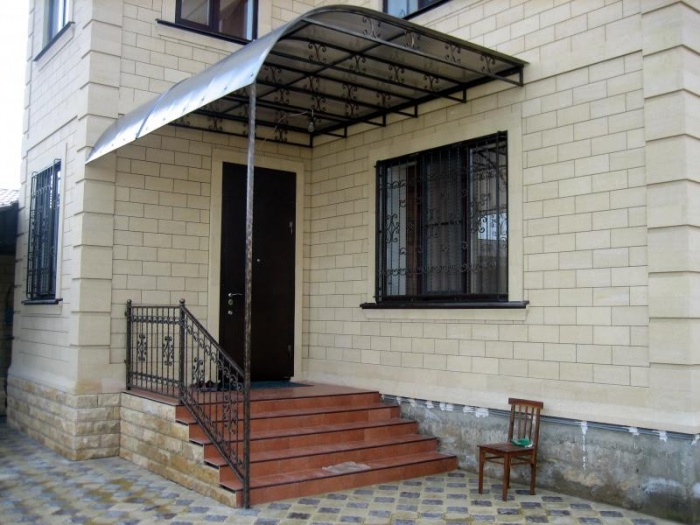

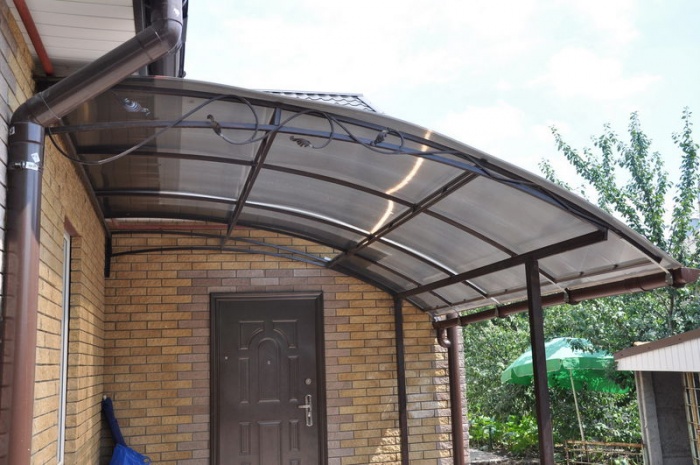

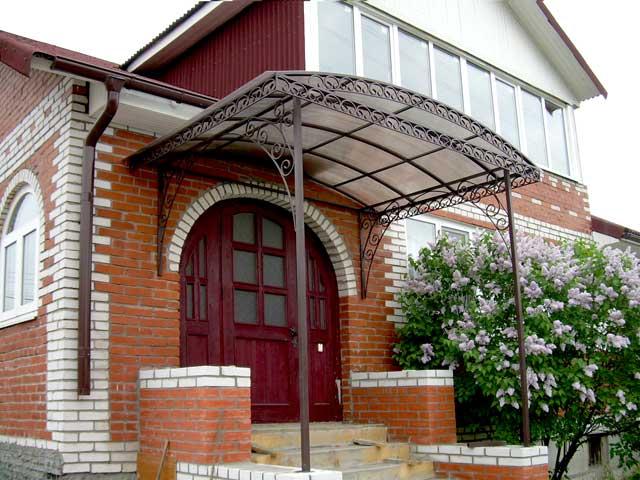

Арочный козырек над крыльцом: особенности изготовления

Навес над входной дверью в виде арки нельзя назвать сложным в изготовлении. Эту форму удобнее делать из стальной трубы, причем из профильной, прямоугольного сечения. При помощи трубогиба (можно и вручную, но это посложнее) делают несколько арок одинакового размера. Их соединяют перемычками, длина которых определяется желаемым размером кровельной части.

Первая и последняя арки соединяются горизонтальными перемычками, к последней привариваются кронштейны или, как на рисунке выше, обычные упоры.

Часто можно видеть двойные арки с декоративным и не очень заполнением. Они характерны для конструкций больших размеров. Все-таки парусность и снеговая нагрузка получается большая и лучше перестраховаться, сделав запас прочности, чем делать все по новой.

Фото-идеи

Все мы прекрасно знаем, что театр начинается в вешалки (гардероба), а вот в частном доме эту функцию выполняет козырек. С помощью этого классического элемента можно не просто защитить вход в дом, но и придать своему загородному особняку красивый и оригинальный вид.

Варианты оформления

На фото представлен вариант оформления крыльца. Навес над входной дверью (на фото) сделать под силу не только профессиональным инженерам, но и начинающим строителям.

Совет! Прежде чем приступать к сооружению крыльца, продумайте, какие именно материалы лучше использовать, чтобы не нарушить стилевое оформление всего сооружения.

Как должен выглядеть современный навес над крыльцом частного дома? Вариант дизайна зависит от вкусовых предпочтений владельца дома, а также от того, какой материал использовался при строительстве здания.

В любом случае крылечко должно иметь такой навес, который бы защищал его от негативного воздействия природных условий (дождя, снега, града). Стильный и прочный козырек, предлагаемый на фото, станет подлинным украшением крыльца. Как правильно подобрать для него материалы?

Внимание! Для козырька подойдут только прочные и практичные материалы. Особое внимание уделяют их продолжительному эксплуатационному сроку службы.

План действий

Для того чтобы изготовить качественный и надежный навес для крыльца, необходимо действовать по четкому плану.

Первый шаг. Сначала необходимо выбрать материал, из которого вы будете создавать навес для крыльца.

Совет! Предпочтение отдавайте тем материалам, которые не подвергаются коррозии. Неплохим вариантом будут сплавы алюминия. Из них можно создать конструкцию для навеса.

Материалы для навеса

На современном строительном рынке предлагается множество кровельных материалов, нужно только внимательно прочитать их основные технические характеристики, чтобы найти идеальный вариант для оформления своего входа в дом.

Поликарбонат

Если вы решили использовать для покрытия козырька поликарбонат, учтите, что для деревянного дома он будет неуместен. Поликарбонат прекрасно сочетается с металлическим каркасом, он подходит к кирпичным и блочным сооружениям. Востребованность этого материала объясняется его отличными эксплуатационными характеристиками, а также отличным внешним видом.

Среди положительных свойств такого современного материала, как поликарбонат можно упомянуть его пластичность. Именно это физическое свойство позволяет создавать из поликарбоната козырьки для крыльца любой геометрической формы. Отметим высокую прочность данного материала к механическим ударам. Если над крыльцом сделать поликарбонатный навес, материал выдержит сильный дождь, град, обильный снегопад.

Особое внимание уделим прекрасной пожаростойкости поликарбоната. Несмотря на такое количество преимуществ, есть и поликарбоната и определенные недостатки. Материал не выдерживает ультрафиолетового облучения.

Если покрытие не имеет защитного слоя, то через два года после начала эксплуатации, поликарбонат станет мутным, утратятся все первоначальные эстетические характеристики данного кровельного материала.

Металлические листы

Применение металла в качестве кровельного покрытия считается приемлемым (бюджетным) вариантом. Но для работы с кровельным металлом потребуются определенные навыки. Среди преимуществ этого вида отделки выделим длительный эксплуатационный период, надежность. Но металлические листы, выбранные в качестве кровли, потребуют дополнительной защиты от коррозии.

Совет! Приобретайте для оформления козырька сплавы, обладающие антикоррозионными характеристиками.

Металлочерепица

Отличительной особенностью такой кровельной поверхности является уникальный внешний вид. Козырек из металлочерепицы будет иметь неограниченный срок службы. Его монтаж вполне под силу выполнить даже тем, у кого еще нет необходимых строительных навыков.

Список положительных характеристик металлочерепицы дополним и несложным уходом за готовым покрытием. Этот материал гармонично вписывается в любой дизайн, выбранный для декорирования крыльца. Есть ли какие-то недостатки у данного кровельного материала? Основными минусами черепицы является отсутствие шумоизоляции. Все звуки дождя будут отчетливо слышны на крыльце. При повышении температуры воздуха происходит существенное нагревание металлочерепицы.

Профнастил

Работать с эти распространенным кровельным материалом гораздо проще, чем с металлочерепицей. Его востребованность можно объяснить приемлемой стоимостью, легкостью установки. Готовая конструкция имеет эстетичный внешний вид, не требует дополнительной покраски. Основным недостатком данного кровельного покрытия является отсутствие стойкости к механическим повреждениям.

Второй шаг. После того как вы определитесь с исходными материалами, можно переходить к следующему действию, продумывать вариант дизайна, а также подбирать форму козырька для крыльца. Для того чтобы решить подобную сложную задачу, можно обратиться к профессиональному дизайнеру. Интересные варианты оформления козырьков представлены и в видео фрагменте

Какие параметры будут влиять на вариант дизайна? В первую очередь важно определиться со способом монтажа. Например, если в ваши планы входит создание массивной конструкции, потребуется для ее дополнительного укрепления металлические трубы либо деревянные балки. Подвесная конструкция не нуждается в такой опоре, можно ограничиться фиксацией каркаса на стене.

Подбирая общую стилистику данного декоративного и защитного элемента, важно учитывать и форму используемого навеса.

Самым простым считается плоский вариант. Он представляет собой открытый вариант козырька, который способен защищать крыльцо только от вертикальных потоков дождя и снега. Учитывая, что в основном снег и дождь всегда связаны с порывами ветра, такую конструкцию можно рассматривать в качестве декоративного элемента.

Более сложным будет установка двускатного козырька. С его помощью можно защищать вход в дом от ливня и пурги, сильных порывов ветра. Для создания подобной конструкции можно выбрать любые материалы, обладающие коррозионной стойкостью.

Трехскатные навесы подойдут для металлических каркасов, считаются у профессионалов самыми надежными и эффективными по применению.

Для того чтобы придать крыльцу красивый внешний вид, можно использовать художественную ковку. Подобный прием придает изделию дополнительную легкость, превращает крыльцо в настоящее произведение искусства. У эксклюзивных кованых навесов и козырьков презентабельный внешний вид, поэтому все материальные и физические усилия, потраченные на сооружение подобной конструкции, будут в полной мере вознаграждены.

Какой бы материал ни был выбран дизайнерами для оформления входа в дом, помимо эстетических характеристик, особое внимание уделяется его прочности и надежности.

Заключение

В настоящее время значительное внимание уделяется не только внутреннему дизайну помещений, но и декорированию входа в дом. Подбирая вариант для козырька либо навеса, обязательно подумайте будет ли понравившийся вариант сочетаться с домом. Если к деревянному дому сделать металлический вход, впечатление от созданного образа будет безнадежно испорчено.

Самый верный способ сделать работу своими руками качественно и «на века», если работать с материалом, в обработке которого есть определенные знания и навыки. Проще и надежнее всего построить и установить , используя сварные металлические профили и листы профнастила. В гараже любого, кто любит работать, строить или просто мастерить, всегда отыщется болгарка и сварочный аппарат.

Выбираем конструкцию козырька

Сварные конструкции металла выдержат даже вес человека, поэтому достаточно безопасны при любом дожде и порывах ветра;
Небольшой вес металлического козырька не потребует массивных сварных опорных балок, вся система размещается консольно на фасаде здания;
В сравнении с иными вариантами стоимость сварных металлических конструкций постройки козырька просто мизерна, она не превысит нескольких десятков долларов, при этом основная часть затрат пойдет на приобретение своими руками металлического профиля или металлочерепицы, комплекта водосливных желобов.

Все, что касается размера профнастила и конструкции водоотвода, каждый желающий волен выбирать самостоятельно из собственных соображений, они на безопасность козырька особо не влияют.

Размеры, инструмент и металлический профиль для козырька

Прежде всего, нам необходим трубчатый металлический профиль, сечением 20-25 и длиной 11-12м. Далее — три метра стальной полосы 3х20мм, два-три листа профнастила или металлочерепицы 120х90см, металлический уголок №50 и с десяток болтов - дюбелей, используемых для крепления металла к бетонной или кирпичной стене, деревянные планки или доски толщиной 20мм, саморезы для крепления металлического профиля.

Изготавливаем конструкцию козырька

Сварочные работы навеса

Собираем своими руками набор в следующей последовательности:

Устанавливаем боковые консольные стойки

Установка кровли

Установка навеса на фасад здания

Соберем промежуточное крепление из металла

На каждую боковую металлическую полоску необходимо сделать 3-4 точки крепления, на вертикальную продольную полосу из металла нужно не меньше 3 точек крепления к стене.

Самый надежный способ проконтролировать положение козырька над крыльцом - отойти на десяток метров и издалека убедиться в отсутствии перекосов или наклонов конструкции. При отсутствии замечаний привариваем сваркой угловые точки боковых стоек козырька к подготовленной металлической основе на фасаде.

Установка водоотводных желобов

Отведение потоков воды с поверхности металлического козырька выполняется с помощью стандартного желоба из пластика или металла с набором крепежа. Важно не только установить желоб, но и правильно его отрегулировать.

Заключение

Встретить дома без козырьков над входной дверью в настоящее время довольно сложно, это не просто элемент декора, но и очень важная функциональная архитектурная конструкция, защищающая жильцов от негативного влияния атмосферных осадков. Потребителям предлагается несколько вариантов изготовления козырька, каждый из них имеет свои преимущества и особенности. Для того чтобы было проще принимать окончательное решение, застройщики должны ознакомиться с возможными вариантами.

Мы остановимся только на металлических конструкциях, разница между ними в материале покрытия. Каркас во всех случаях металлический, изготавливается из ранее заготовленных элементов, может быть сварным или кованным.

Большинство самодельных козырьков имеет сварные каркасы, кованные изготавливаются по индивидуальным заказам и устанавливаются только на престижных зданиях.

Виды козырьков из металла

Это очень условная классификация изделий, но она позволяет выбирать лучшие для каждой конкретной ситуации.

Таблица. Разновидности покрытий для козырьков

Вид покрытия	Краткое описание и эксплуатационные характеристики
	Наиболее известное в настоящее время покрытие, по стоимости доступное большинству застройщиков. Поликарбонат имеет неплохие показатели прочности и устойчивости к жестким ультрафиолетовым лучам, легко гнется и режется. Монтаж покрытия на металлические каркасы козырьков не составляет больших проблем даже для неопытных строителей. Листы имеют различные цветовые решения, толщину и форму сот. Недостаток – по всем эксплуатационным характеристикам значительно уступает другим типам покрытий. После града поликарбонат необходимо менять, через несколько лет он из-за вредного воздействия УФ-лучей теряет пластичность, на поверхности появляются микротрещины, со временем приобретающие критические размеры. При малейших нарушениях герметичности в сотах произрастают мхи, что крайне отрицательно сказывается на внешнем виде козырька. Удалить из сот растительность невозможно.
	Для кровли применяется ударопрочное стекло, которое выдерживает значительные физические нагрузки, в том числе и ударные. Срок эксплуатации стекла практически неограничен, материал отлично пропускает солнечный свет и защищает от атмосферных осадков. По стоимости относится в элитной категории. У стекла есть несколько технологических недостатков: не гнется, имеет большой вес, требует точности и внимательности во время монтажа.
	Для покрытия применяются листы металлического профиля, металлочерепицы или обыкновенная оцинкованная листовая сталь. Самый дешевый вариант покрытия козырьков, по всем техническим параметрам и эксплуатационным характеристикам полностью отвечает запросам потребителей. Металлические покрытия имеют надежную защиту от коррозионных процессов, поверхности дополнительно покрываются полимерными декоративными и защитными красками. У металлических листов небольшой вес, при изготовлении каркаса масса покрытия в расчет не принимается.
	Есть варианты покрытия козырьков битумной черепицей. Очень оригинально смотрятся, имеют привлекательный вид, по стоимости относятся к средней категории. Недостаток – из-за каменной крошки на лицевой поверхности битумной черепицы быстро оседает пыль, а на ней растут мхи. Удалить их оттуда очень сложно, приходится использовать сильнодействующие химические вещества.
	Применяется редко, по стоимости относится к дорогой категории. Эксплуатационные характеристики мало чем отличаются от стекла. Важное преимущество – материал очень технологичен. Монолитный пластик изгибается в любом направлении, без проблем режется и сверлится. Может быть полностью прозрачным или цветным.

Цены на различные виды готовых козырьков

Козырёк над крыльцом

Пошаговая инструкция по изготовлению металлического козырька

Для примера мы рассмотрим один из самых бюджетных вариантов: каркас сварной из профилированных труб квадратного сечения 20×20 мм, покрытие из сотового поликарбоната. Все работы делаются самостоятельно с использованием элементарных приспособлений для изгиба. Сварка выполняется бытовым сварочным аппаратом, диаметр электродов 2 мм.

Важно. Во время изготовления каркаса нужно обязательно выполнять требования правил техники безопасности. Категорически запрещается заниматься сварочными работами на открытом воздухе во время дождя.

Сборка каркаса

Шаг 1. Нарисуйте эскиз с размерами предстоящего каркаса. Замеры нужно делать внимательно, ошибки потом исправлять очень сложно. Купите металл, очистите его от ржавчины и технических масел. Разрежьте трубы по размерам на заготовки согласно имеющемуся эскизу. Для описываемого козырька понадобится примерно 4 м квадратной трубы и 6 м катанки.

Шаг 2. Согните большие дуги. Это основание каркаса, с них нужно начинать его изготовление. Сгибать можно на простейшем устройстве – сегменте трубы диаметром примерно 500 мм, приваренном металлическому столу. Как делать дуги?

Важно. Постоянно контролируйте расстояние между концами трубы, это очень важный параметр, от него зависит ширина козырька.

Чем больше у вас практического опыта выполнения слесарных работ, тем быстрее подготовятся дуги. После того как одна сделана, приступайте к загибу второй. Теперь первая дуга будет шаблоном, по ней следует проверять все размеры. Не нужно добиваться идеальной правильности формы, сделать это практически невозможно.

Если есть такое желание, то дуги придется гнуть на специальных станках, но опытные мастера не настаивают на идеальной точности. В дальнейшем козырек будет иметь специальные элементы декора, которые скроют все небольшие погрешности. Главное, за чем нужно следить – размеры по ширине и высоте козырька, а эти параметры зависят от радиуса изгиба дуг.

Практика показывает, что для дуги высотой 25 см и шириной 140 см нужно брать прямой отрезок трубы длиной 160 см. От этих размеров можно отталкиваться во время подготовки эскиза. Каркас по размерам небольшой, двух дуг по периметру вполне достаточно, несущей способности хватит, чтобы выдерживать ветровые и снеговые нагрузки.

Шаг 3. Подготовьте стол для выполнения сварочных работ. Его поверхность должна быть строго горизонтальной, подведена масса сварочного аппарата. Если не удается выровнять поверхность по требуемым нормам, то придется под каждую трубу козырька подкладывать отрезки. Они должны быть металлическими и очищенными от ржавчины, в противном случае возникают сложности во время сваривания отдельных элементов в единую конструкцию.

Шаг 4. Заготовьте трубки для продольного крепления между собой дуг. Длина трубок должна отвечать планируемой длине козырька. Трубок должно быть минимум пять штук: две внизу, одна в самом верху и две по сторонам.

Шаг 5. Начинайте сваривать каркас. Делается это в несколько этапов.

Положите дугу на ровную трубу, придерживайте ее локтем левой руки. В эту же руку возьмите трубку для продольного крепления каркаса и сваркой прихватите ее к дуге. Сильно не приваривайте, вам еще придется поправлять положение элементов.
Прихватите вторую дугу ко второму концу отрезка. Проверьте, чтобы все три элемента лежали строго в одной горизонтальной плоскости. Теперь конструкция имеет три точки опоры и устойчиво удерживает вертикальное положение. Работать становится намного проще. Конечно, если у вас есть помощник, то привлекайте его, вдвоем выполнять сварочные работы намного проще и быстрее.
Прихватите отрезок трубы с другой стороны дуг, еще раз проверьте положение. Помните, что на этом этапе делаются только прихватки, полноценные сварные швы пока не накладываются. Обращайте внимание, чтобы плоскости продольных трубок располагались в одном положении к плоскостям дуг, к ним потом будет фиксироваться сотовый поликарбонат.
Найдите ось симметрии дуг. Для этого отмерьте равные расстояния от концов и поставьте метки. По центру дуг приварите верхний короткий отрезок.
Точно отметьте места расположения боковых труб и прихватите их. Они должны располагаться симметрично.

Проверьте все размеры и геометрию каркаса. Если все в норме, то прочно сварите его. Не допускайте прожогов, внимательно регулируйте силу тока, правильно держите дугу и ведите электрод.

Каркас готов, можно начинать изготавливать элементы декора.

Изготовление элементов декора

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Процесс сам по себе не очень сложный, но требует больших физических усилий. Если есть возможность, то различные фигурные элементы можно купить готовыми в специализированных магазинах.

Шаг 1. Поставьте каркас козырька на ребро и мелом нарисуйте конфигурацию дуги. По этому рисунку в дальнейшем будет делаться расстановка элементов декора и коррекция их размеров.

Шаг 2. Нарисуйте половинку картинки декора. Имейте в виду, что чем проще он будет, тем легче он делается. На этом этапе можете проявлять свои художественные способности. Но всегда согласовывайте желания с возможностями.

Шаг 3. Положите на стол заготовки для пристенных ног козырька. Нарисуйте элемент декора для них. Имейте в виду, что пристенных ног две, соответственно, количество элементов увеличивается в два раза.

Шаг 4. При помощи обыкновенной веревки снимите размеры декора. Для этого прикладывайте ее по нарисованному контуру, а потом измерьте общую длину. Отрежьте по полученным размерам куски катанки.

Шаг 5. Приступайте к изготовлению завитков. Потребуются обыкновенные приспособления: рожки для загиба стационарные на столе и ручные. Для изготовления завитков потребуется довольно много времени, постоянно проверяйте их по рисунку. Разбежности несколько миллиметров не считаются бараком, не стоит терять время на их устранение.

После того как завитки готовы, можно к ним приварить металлические шайбы большого диаметра, они будут украшать торцы катанки.

Практический совет. Для украшения можно использовать любые металлические элементы. Подбирайте их на свой вкус и симметрично располагайте на завитках.

Шаг 6. Приварите элементы декора к козырьку.

Шаг 7. Приварите ножки. Следите, чтобы во всех узлах углы равнялись ровно 90°. Конец трубок для ножек следует болгаркой запилить под углом 45°, это повысит прочность соединения. Пока козырек находится в удобном положении, сразу установите на место декор. Затем операцию следует повторить с обратной стороны козырька.

На этом самые трудные работы по изготовлению металлического козырька закончены. Приварите специальные ушки для крепления конструкции на .

Практический совет. Обязательно установите одно ухо посередине дуги козырька, с его помощью намного легче фиксировать конструкцию к стене.

Высохнет краска – сверлите отверстия под крепление сотового поликарбоната и устанавливайте козырек на свое место. Если есть немного опыта и много желания, то такую конструкцию можно полностью изготовить в течение одного рабочего дня.

Цены на сотовый поликарбонат

Сотовый поликарбонат

Видео — Козырек над крыльцом своими руками из металла

Металлический козырек можно смонтировать за день, даже не обладая профессиональными навыками. Главное — ответственный подход к работе и точное соблюдение условий монтажа. Как выполнить другие работы, например, самостоятельно установить водосточную систему, можно прочитать .

Просмотров
