Как работают датчики охранной сигнализации. Устройство и принцип работы охранной сигнализации. Разновидность охранно-пожарных систем

Вопросы безопасности жилища и сохранения имущества волнуют каждого владельца квартиры. Люди решают их разными способами, включая установку охранной сигнализации, позволяющей эффективно выявить возникновение нестандартной ситуации в зоне своего проживания, принять действенные меры по предотвращению хищений.

Под термином охранной сигнализации понимается комплекс технических средств, работающих в автоматическом режиме, который предназначен для выявления случаев несанкционированного доступа людей в защищаемую зону и принятия эффективных мер к их пресечению.

Обычно контролируемое пространство разделяют на несколько составных зон, включая:

1. внешние рубежи наблюдения подхода к дому;

2. внутреннее пространство квартиры;

3. состояние ограждений строительных конструкций с возможностью проникновения через: стены, окна и двери, крышу, подвальные помещения.

Упрощенную структуру подобной системы можно представить в виде:

системы наблюдения за охраняемой зоной;

логического блока, обрабатывающего и передающего поступающую информацию;

устройств оповещения;

каналов и средств связи.

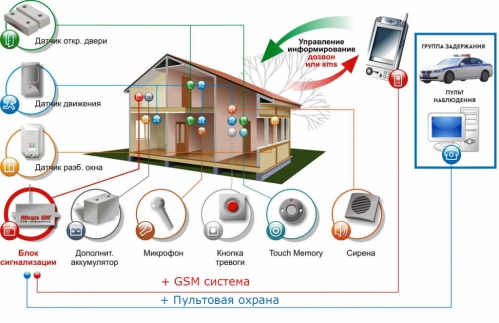

Взаимосвязь элементов показана на картинке.

Система контроля состояния охранной зоны

Чувствительным элементом системы выступает датчик-извещатель , который может отслеживать постороннее проникновение на территорию допуска по разным принципам, например:

разрыва электрической цепи при обрыве незаметной тонкой проволочки, спрятанной в траве около дома или наклеенной тонким шлейфом фольги по поверхности стекла либо стены;

срабатывания микровыключателя при открытии двери или под весом тела злоумышленника на контролируемой площадке;

перемещения магнита относительно герконового реле;

удара в стекло и многих других факторов.

По принципам срабатывания извещатель бывает:

электроконтатным;

магнитноконтактным;

ударноконтактным;

пьезоэлектрическим;

емкостным;

оптико-электрическим;

звуковым;

ультразвуковым;

комбинированным и других видов.

По типу контролируемой зоны извещатели подразделяют на:

объемные;

поверхностные;

линейные;

точечные.

Магнитноконтактные извещатели

Магнитные датчики (замки) монтируют над створками дверей и окон. Они состоят из и срабатывают при манипуляциях на открытие или закрытие полотна створки.

Недостатком такого типа датчика является возможность удержания его срабатывания от энергии поля постороннего мощного магнита, который могут использовать злоумышленники.

Извещатели разбития стекла

Стеклянные поверхности занимают большую плоскость на строительных конструкциях и легко разбиваются. Через сделанные проемы злоумышленникам не сложно проникнуть на охраняемую территорию.

Датчики разбивания стекла создают по разным принципам срабатывания, которыми пользуются преступники за счет:

нанесения ударов;

выдавливания;

Первоначально подобные датчики монтируются прямо на стекле. Они реагируют на акустические или механические колебания контролируемой поверхности.

Ударно-контактные и пьезоэлектрические извещатели действуют от колебаний механического характера.

Электроконтактные датчики контролируют целостность стеклянной поверхности, на которой они наклеены.

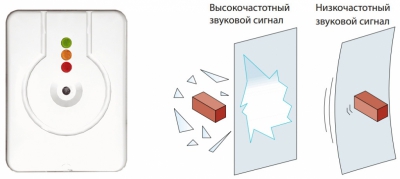

Пассивные звуковые извещатели работают от звука низкой частоты, создаваемого при ударе по стеклам и высокочастотным акустическим сигналам от разлетающихся осколков. Они сравнивают последовательность зафиксированных колебаний и, когда она соответствует разбитию стекла, выдают сигнал о срабатывании.

Инфракрасные извещатели

Их создают по различным принципам: пассивного и активного вида.

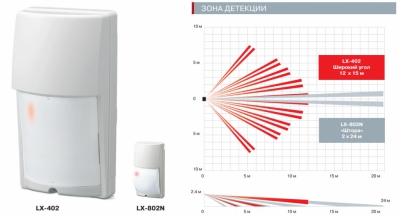

Извещатели пассивные

Датчики этого типа контролируют определённую территорию по величине тепла в зоне охраны. Температура, создаваемая появившимся человеческим телом, хорошо чувствуется приемным устройством и приводит к срабатыванию системы.

Чтобы преступники смогли преодолеть зону срабатывания пассивного инфракрасного извещателя им необходимо надеть на себя костюм, полностью блокирующий излучение тепловых потоков тела в окружающую среду. Такими возможностями обладает, например, полная экипировка пожарного спасателя.

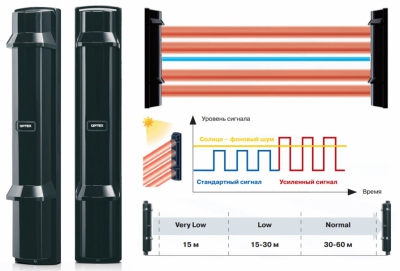

Извещатели активного типа

В состав такого датчика входят инфракрасный активный передатчик и приемник. Они работают в комплекте. Невидимый человеческому глазу луч излучения постоянно посылается от передатчика к приемнику. Если его перекрыть, то сразу происходит срабатывание сигнализации.

Преступники могут обойти этот луч, проползя снизу или перешагнув через него. Но, для этого им надо знать его местонахождение.

Радиоволновые датчики

Они работают по принципу излучения радиоволн в помещение и приема отраженных сигналов от всех предметов. Когда в комнате обстановка не меняется, то создается статическое равновесие. Если же начинается движение, например, идущим человеком, то суммарное сравнение волн начинает изменяться, что приводит к срабатыванию датчика.

Недостатком этой конструкции является то, что злоумышленник может очень медленно двигаться в контролируемой зоне и это позволит ему предотвратить возможность срабатывания сигнализации.

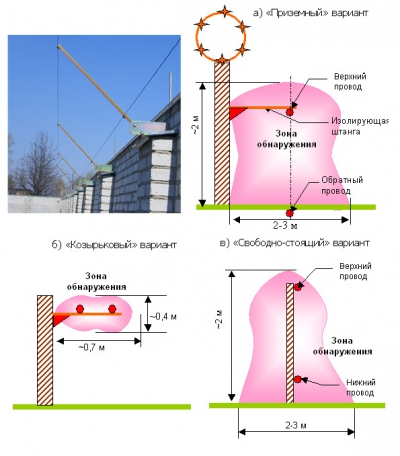

Емкостные датчики

Приборы этого типа имеют емкостной заряд, сбалансированный с окружающим пространством. Они регистрируют на изменение энергии электрического поля, расположенного около них. При приближении человека к извещателю уменьшается емкость заряженного конденсатора за счет стекания части заряда на тело и происходит срабатывание сигнализации.

Преступник может предотвратить работу емкостного датчика, если заблокирует путь стекания тока разряда конденсатора с себя. Для достижения этой цели достаточно использовать электрозащитные средства, которыми пользуются электромонтеры, работающие на оборудовании, находящемся под высоковольтным напряжением: диэлектрические перчатки, каску и костюм электрика.

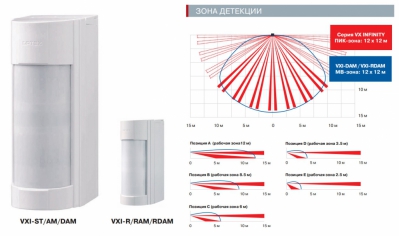

Комбинированные извещатели

Они в своей конструкции объединяют функции инфракрасных пассивных датчиков, реагирующих на тепловую энергию человека и радиоволновые модели, учитывающие движение людей в контролируемом пространстве за счет искажения структуры электромагнитных волн.

Комбинированные датчики преступникам довольно сложно обмануть из-за их высокой чувствительности и одновременного учета нескольких факторов срабатывания.

Конструкции чувствительных элементов, реагирующих на проникновение посторонних лиц, постоянно совершенствуются. Популярностью у населения пользуются датчики движения и системы видеонаблюдения.

О системе видеонаблюдения на видео (выбор, установка, бюджетные решения):

При использовании любого вида датчиков следует учитывать, что они являются техническими средствами, которые выполняют только определённые функции. Их можно блокировать различными методами.

Поэтому, установив индивидуальную систему сигнализации, следует максимально маскировать ее датчики и блоки, ограничивать допуск любых окружающих лиц к охранной схеме. Чем меньше людей будет знать конкретные характеристики вашего оборудования, тем сложнее злоумышленникам будет его взломать.

Схема оповещения о несанкционированном проникновении

Если на датчик-извещатель возложена функция выявления нарушения, то на оповещатель — другие задачи:

1. отпугнуть потенциального преступника звуком сирены или светового сигнала;

2. или оперативно сообщить владельцу имущества о случае посягательства на его собственность либо скрыто вызвать представителей охраны или полицейскую бригаду для задержания преступника.

Для решения второй задачи все большей популярностью пользуются не проводные, а мобильные средства передачи информации, работающие по принципам сотовой связи и каналам интернет.

Принцип работы устройств логики

В зависимости от принципов построения системы контроля охранной зоны, схемы оповещения владельца помещения и охранных служб создаются различные конструкции приемно-контрольных блоков. Они обрабатывают информацию, поступающую от систем наблюдения, выявляют момент нарушения границ охраны и выдают команду на срабатывание оповещателей.

Среди них пользуются спросом заводские охранные устройства с программируемым под местные условия контроллером.

Каналы связи

Информация между внутренними устройствами охранной сигнализации передается по:

1. проводам;

2. радиоканалам.

Для осуществления второго способа необходимо на каждом блоке иметь автономный источник питания.

Руководитель предприятия или собственник любого недвижимого имущества должен позаботится о защите своей собственности от негативного воздействия техногенных катастроф и злоумышленников. Обеспечить безопасность помещения и всех объектов, которые находятся в нем, могут не только специально-обученные люди, стоящие возле дверей. Современные технологии позволяют обеспечивать безопасность помещения благодаря специально разработанных соединенных подсистем в одну систему. Многим известны системы реагирования на пожар и системы охранной сигнализации.

Охранная и пожарная сигнализация: понятие и ее задачи

Интегрированной системой, которая включает системы пожарной и охранной сигнализации, называется пожарно-охранной системой. Данная система приобретает большую популярность на сегодняшний день. Чаще всего система является частью интегрированного охранного комплекса. Основная функция охранно-пожарной сигнализации предусмотрена ГОСТом 2642-84. Основным ее заданием является получение, обрабатывание и передача в установленном порядке информации о возникшем на охраняемом объекте возгорании и пожаре или проникновении на него посторонних людей.

Основные функции охранно-пожарной системы это:

• контроль за состоянием территории на протяжении суток;
• обнаружение даже малейшего возгорания на объекте;
• определение точного места возгорания или проникновения злоумышленников;
• информация должна предоставляться в понятной форме;
• реагирование на попытки взлома и поломки системы;
• реагирование на неисправности устройства обнаружения.

Охранно-пожарная сигнализация является непростой системой, имеет достаточно большую стоимость, но согласно отзывам потребителей и проведенным опытам, является единственным надежным электронным устройством защиты.

Современная охранная аппаратура включает в себя несколько подсистем, которые зависят от исполнительных функций:

• охранная – устройство реагирует на любое внешнее проникновение;
• пожарная – устройства реагирует на возникновение любых признаков пожара;
• тревожная – устройство вызывает необходимую помощь, если появляется сигнал неожиданного нападения;
• аварийная – устройство подает сигнал при возникновении некоторых аварийных ситуаций: утечка газа, прорыв воды, перелив воды и т.д.

Каждая подсистема имеет свои строго установленные цели. Все подсистемы объединены в одну систему безопасности путем интегрирования друг с другом.

Из чего состоит сигнализация, обеспечивающая защиту от пожаров и кражи

Составляющими системы контроля за пожаром и злоумышленниками являются:

• датчики, которые являются приемниками сигнала опасности;
• аппаратура, которая принимает сигнал опасности;
• элементы, которые оповещают об возникшей опасности
• установки связи;
• автономный элемент питания (генератор, аккумулятор);
• программы, которые обеспечивают корректную работу устройства.

Принцип работы сигнализации

Принцип работы охранно-пожарной сигнализации очень прост. Основными приемниками информации о пожаре, проникновении воров или недоброжелателей становятся датчики. О возгорании или нападении сенсорные механизмы передают информацию на контрольную панель, которая отвечает за сбор данных, а в более сложных интегрированных системах передача информации происходит на пульт управления. Как только информация проходит в пункт назначение, программное обеспечение запускает систему для реагирования.

Само реагирование зависит от оборудования системы. Если сигнализация дополнена СКУД, то благодаря передачи информации, замки, ворота, турникеты начинают реагировать на сигнал. Во время пожара открываются дополнительные эвакуационные двери для избегания препятствия для покидания людьми опасной зоны.

Если система оборудована программой автоматического тушения возгорания, то при опасности она обязательно срабатывает совместно с функцией удаления дыма. Важно при работе пожарной сигнализации блокирования работы электропитания, что защищает от дополнительной опасности.

При проникновении воров и получении об этом сигнала, система запускает свою программу защиты в зависимости от типа сигнализации.

Разновидность охранно-пожарных систем

Рынок современной аппаратуры представляет разнообразие выбора охранно-пожарной сигнализации. На выбор потребителей предоставлены системы с упрощенной программой охраны, системы с дополнительными датчиками контроля норм окружающей среды, которые реагируют на переизбыток газа, протечку воды, уровня температуры или влажности.

Основное распределение сигнализации происходит на:

• Неадресные;
• Адресные;
• Адресные опросные;
• Неопросные адресные;
• Комбинированные.

Эта классификация происходит на основании отличий в принципе действия сигнализации.

По принципу действия извещателей опасности делятся на:

• ультразвуковые;
• извещатели светом;
• извещатели вибрацией;
• радиоволновые;
• акустические;
• инфракрасные;
• комбинированные.

В пожарной системе устанавливаются датчики такого типа:

• реагирующие на дым;
• реагирующие на температуру в помещении;
• реагирующие на пламя;
• реагирующие на газ;
• мультисенсорные, которые включают реагирование на 4 признака пожара;

Все датчики отличаются друг от друга, имеют разную степень чувствительности и скорость реакции.

В охранной системе известны извещатели таких типов:

• датчики, которые реагируют на изменения расстояния между магнитом на дверях (окнах) и герконом;
• извещатели, которые реагируют на удар или повреждения поверхности;
• датчики, которые реагируют на любые движения внутри объекта охраны;
• извещатели, которые реагируют на приближение или прикосновения к объекту охраны.

По способу реакции на ту или иную проблему датчики делятся на активные и пассивные.

По месту расположения сигнализации выделяют:

• Внутреннюю;
• Внешнюю;
• Комбинированную.

Существует подразделение системы в зависимости от укомплектованных датчиков:

1. По способу получения информации выделяют: аналоговые и пороговые;
2. По расположения датчиков относительно помещения: внутренние и внешние;
3. По способу реагирования на изменения в пространстве: линейные, поверхностные, объемные;
4. В зависимости от реагирования на индивидуальные предметы: локальные и точечные;
5. По фактору действия: тепловые, световые, ручные, комбинированные, ионизационные;
6. В зависимости от физического воздействия: замыкающие, емкостные, радиолучевые, сейсмические.

Результат работы системы

Благодаря деятельности охранно-пожарной сигнализации множество объектов защищены от внезапного нападения, проникновения, аварий и пожаров. Согласно статистическим данным несанкционированного вторжения на объекты в нашей стране данная система является самой безопасной. Достаточно проанализировать статистику, чтобы понять важность сигнализации:

• 50% и более процентов несанкционированного проникновения на объекты, которые имеют свободный доступ работающего персонала и приходящих клиентов;
• Около 25 % территорий были объектами незаконного проникновения, при этом были оборудованы механическими элементами защиты;
• 20 % защищенных пропускной системой объектов были подвержены незаконному проникновению;
• 5 % территорий, оборудованных сложными электронными системами защиты, были подвержены незаконным действиям злоумышленников.

Руководители должны беспокоиться об охране своих объектов и обеспечении высокого уровня надежности путем организации многоуровневой системы защиты.

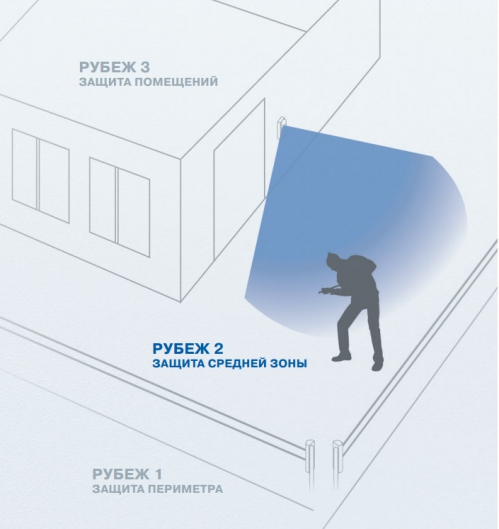

Датчики сигнализации устанавливаются в этом случае несколькими уровнями:

• по наружному периметру территории;
• на окнах и дверях;
• во внутренних помещениях;
• на объектах, которые считаются самыми важными на охраняемой территории: сейфах, шкафах, ящиках.

Каждый пункт установки датчиков должен быть подключен к своей отдельной ячейке прибора, который контролирует сигнал с датчика и реагирует на него. Это позволяет избежать обход злоумышленником отдельной точки, а также получить своевременный сигнал о самых первых признаков пожара, нападения или аварийной ситуации.

По просьбе подписчиков и читателей моего сайта и видеоканала на YouTube начинаю цикл статей и видео, в которых будет подробно рассмотрена система охранной сигнализации квартиры. Начнем с рассмотрения принципа работы охранной сигнализации. Постараюсь излагать материал простым понятным языком, чтобы было понятно людям, далёким от охранной сферы.

Охранная сигнализация предназначена для защиты жилища от проникновения и в настоящее время получила широкое распространение. Это лучший способ обеспечить охрану вашей квартиры в ваше отсутствие.

Устройство охранной сигнализации

Система охранной сигнализации является техническим средством охраны и схематично состоит из трех основных модулей:

1. датчики;
2. приемо-конрольный прибор ПКП;
3. исполнительные устройства.

Датчики (или извещатели), в зависимости от их типа, контролируют определенный параметр. Это может быть открытие двери или окна, движение в защищаемом помещении, разбитие стекла и другие параметры. Если происходит событие, которое контролирует датчик (например движение в помещении), он срабатывает, преобразовывает сигнал в понятную форму для передачи на приемно-контрольный прибор.

Приемно-контрольный прибор осуществляет слежение и контроль за всеми датчиками. В случае срабатывания датчика он обрабатывает полученный от него сигнал, и в соответствии с запрограммированной в его энергонезависимую память тактикой охраны, выдает сигнал на исполнительные устройства.

Исполнительные устройства активируются при приеме сигнала от приемно-конирольного прибора. Обычно сигнал от ПКП включает свето-звуковое устройство (сирену) и осуществляет дозвон с речевым сообщением на городской или мобильный телефоны.

Передача сигнала от ПКП может осуществляться по городской телефонной сети ГТС, по GSM, по радиоканалу (когда выделяется определенная частота для передачи тревожного сигнала), либо через интернет.

Схема охранной сигнализации

Давайте рассмотри структурную схему подключения охранной сигнализации.

В системах охранных сигнализаций квартир и домов в основном используются три типа датчиков.

Датчики отрытия — магнито-контактные. Устанавливаются на двери и окна и выдают сигнал при их открытии.

Датчики движения — объемные. Контролируют объем внутри помещения, и при обнаружении движения выдают сигнал сработки.

Датчики разбития стекла . Устанавливаются вблизи окон и при их разбитии формируют сигнал для ПКП.

Подробно различных типах охранных датчиков (их еще называют извещатели), принципах работы, схемах подключения, особенностях установки я планирую рассказать в отдельных тематических статьях и видео. Поэтому, если вам эта тема интересна, подписывайтесь на новостную рассылку и мой видеоканал, ссылка внизу статьи.

Приемно-контрольный прибор представляет собой плату, которая монтируется в специальном щите. Питание осуществляется от сети 220В через специальный блок питания. Для обеспечения бесперебойной работы на случай отсутствия сетевого питания, внутри щита устанавливается аккумуляторная батарея. ПКП необходимо правильно подключить к электросети, как это сделать — в этом .

Для подключения всех устройств системы на плате ПКП установлены специальные клеммники.

Приемно-контрольные приборы выпускаются на различное количество охранных зон. Многие системы поддерживают возможность расширения количества подключаемых зон, это позволяет подключать большое количество извещателей и строить большие многофункциональные системы.

Для управления и изменения настроек к ПКП подключается клавиатура (пульт). С клавиатуры можно поставить/снять с охраны всю систему или ее часть; запрограммировать необходимые настройки; изменить пароли; просмотреть память тревог или неисправностей и другие возможности.

Охранную сигнализацию также можно поставить или снять с охраны дистанционно с помощью брелока.

После получения сигналов от охранных извещателей ПКП обрабатывет их в соответсвии с запрограммированной тактикой охраны, и выдает управляющие сигналы на исполнительные устройства. И сполнительные устройства могут подключаться как непосредственно к плате централи, так и через специальные модули (платы расширения выходов, диаллеры, коммуникаторы и др.).

Подробное описание всех устройств системы выходит за рамки этой публикации и будет рассмотрено в других материалах по этой теме.

Как работает охранная сигнализация

Вкратце с устройством охранной автоматики мы ознакомились, теперь давайте рассмотрим принцип работы охранной сигнализации.

Предположим, что система у нас поставлена на охрану и в одном из помещений произошло движение.

Объемный датчик движения зафиксирует это движение и сработает. Приемно-контрольный прибор зафиксирует изменение состояние в шлейфе, к которому подключен этот датчик и определит что это тревога в этой зоне. В соответствии с заложенной программой, он в общем случае, выдаст управляющий сигнал на сирену и она включится, сигнализируя о тревоге в охраняемом объекте. Одновременно с этим будет производиться дозвон на телефонные номера, записанные в память ПКП, с сообщением о том, что сработала сигнализация.

Если сигннализация выведена на пульт охраны, то тревожный сигнал будет отправлен на пульт охраны. Как я уже говорил, сигнал может передаваться по абонентской телефонной линии, по GSM каналу, по радиоканалу или через интернет.

Отключить систему, можно, введя специальный код с клавиатуры, либо нажав кнопку прописанного в системе брелока.

Таким вот образом работает охранная сигнализация. Аналогично система работает при срабатывании любого из датчиков.

Функционал системы можно значительно расширить, применяя специальные расширители выходов. Так, можно при срабатывании охранной системы включать свет во всей квартиры, привлекая внимание соседей и прохожих. Можно отключать какие-либо устройства и т.д.

В этой статье я постарался в доступной форме изложить основные принципы работы системы охранной сигнализации, наглядно показать и объяснить структурную схему. Если углубиться в детали, то эта тема не одной статьи, она очень обширна и многогранна. В следующих публикациях я планирую рассмотреть основные модули охранной автоматики более подробно. Чтобы не пропустить выхода новых материалов, подписывайтесь на новости сайта!

Пишите в комментариях, чтобы вам интерессно узнать по этой тематике, и что бы вы хотели увидеть на страницах сайта.

Любая охранная сигнализация, независимо от устройства и типа сигнала оповещения, предназначена для информирования пользователя о несанкционированном проникновении на объект. Обнаружение присутствия в здании нежелательного лица обеспечивается установкой датчиков, а система извещения может быть централизованной или автономной.

Система может передавать извещения о вторжении двумя способами - посредством звука и/или с помощью световых сигналов. В первом случае необходимо использовать звуковые оповещатели (сирены, звонки и так далее), во втором - световые (светодиоды или лампы).

В современных устройствах вместо ламп и звонков используются более надёжные и долговечные сигнализаторы на полупроводниках или пьезоэлектрические излучатели. Такие устройства, помимо прочего, характеризуются меньшими габаритами и возможностью тонкой настройки.

К другим обязательным элементам контура относятся:

• датчики проникновения или присутствия;
• приёмно-контрольные панели и приборы (ПКП);
• оборудование для передачи данных о событии.

Информация о проникновении на охраняемый объект может передаваться удалённо, на пульт централизованной охраны или мобильный телефон владельца. Если такой возможности не предусмотрено (или опция не используется), речь идёт об автономной системе охранной сигнализации.

Последний вариант крайне неэффективен в работе и к использованию не рекомендуется. Его обустройства оправдано только в случае постоянного нахождения контролирующего лица в непосредственной близости от охраняемого объекта.

Передача сигнала о проникновении на объект может осуществляться двумя способами - проводным или беспроводным. Проводные системы передают соответствующую информацию по выделенной или занятой телефонной линии, в зависимости от возможностей владельца и предлагаемых вариантов установки.

Преимущество этого типа сигнализаций - качественная, гарантированно стабильная прямая и обратная связь с пультом наблюдения, возможность постоянного контроля канала связи.

Беспроводные сигнализации, используют в работе сеть любого оператора сотовой связи или выделенный радиоканал. При применении GSM сигнализаций самое главное - обеспечить непрерывный контроль наличия связи. В противном случае нельзя исключить, что информация о нарушителе просто не будет вовремя доведена до оператора пульта охраны или собственника помещения.

Удостовериться в наличии связи можно получая сигнал с охраняемого объекта или отправляя запрос с пульта централизованной охраны и принимая ответ системы. Использование второго варианта дороже, поскольку требует присутствия в GSM модуле передатчика и приёмника. Кроме того, необходимо иметь двунаправленный канал связи.

Проверка наличия связи может быть только дискретной: это значит, что запрос посылается через более или менее короткие, но все равно конечные, промежутки времени. Чем такие промежутки короче, тем надёжнее охранная сигнализация.

ПРИНЦИП РАБОТЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

Практический интерес для собственника охраняемого объекта представляет объектовая часть сигнализации, устанавливаемая в здании или помещении. Именно от ее качественного обустройства и функционирования в большей мере зависит общая надёжность системы. Составные компоненты оборудования сигнализации были перечислены ранее. Ниже будет подробнее рассказано о наиболее часто используемых - датчиках.

Прямое назначение датчиков или извещателей, - обнаружение нерегламентированного проникновения на охраняемую территорию. Вторгнуться в помещение можно через оконный или дверной проём, а также через проделанную в стене брешь. Следовательно, необходимо обеспечить функционирование датчиков, реагирующих на все используемые злоумышленниками методы.

Датчики (извещатели) охранной сигнализации используются для обнаружения:

• открывания окон и дверей;
• проламывания стен и перекрытий;
• разбивания остекленных конструкций;
• передвижения внутри охраняемого помещения.

Чтобы информация была донесена до оператора центрального пульта, необходимо преобразовать обнаруженное действие в электрический сигнал. К примеру, если датчик реагирует на звон разбитого оконного стекла, такой прибор называется акустическим (звуковым).

Если злоумышленник проламывает стену или пытается выбить дверь, на его действия среагирует вибрационный датчик, фиксирующий удары по строительной конструкции.

В качестве выходов извещателей могут использоваться контакты реле, генераторы цифровых сигналов и иные современные технологические решения. После формирования электрического сигнала необходимо обеспечить его дальнейшую обработку. С этой целью используются приёмно-контрольные приборы и панели. Далее информация поступает на устройства оповещения и передачи.

Передача сигнала может осуществляться как по проводам, так и посредством GSM- и радиоканальных приборов. В большинстве случаев под беспроводной связью понимается именно способ передачи данных по радиоканалу.

РАЗНОВИДНОСТИ СИСТЕМ ОХРАННОЙ СИГНАЛИЗАЦИИ

Существует много принципов классификации упомянутых систем: по наличию или отсутствию пульта централизованной охраны, типам используемых датчиков, использованию при обустройстве проводов и количеству линий связи. В зависимости от способа передачи информации охранное оборудование может быть:

• проводным;
• беспроводным.

Наиболее привычным для конечного пользователя вариантом исполнения являются проводные шлейфы. Долгое время они просто не имели альтернатив и, хотя сейчас признаются устаревшими, имеют ряд неоспоримых преимуществ.

Первое из них - повышенная надёжность, при условии добросовестного монтажа и обеспечения целостности соединяющих отдельные элементы кабелей. Второе - низкая стоимость деталей и монтажных работ.

В целом проводная система отлично подходит для установки в небольшом помещении или отдельно стоящем здании. Обязательное условие функционирования контура - регулярный контроль состояния соединительных кабелей.

Как следует из названия, в беспроводных исполнениях для обеспечения взаимосвязи отдельных элементов вместо проводов используется радиосигнал, транслируемый по выделенному каналу или посредством GSM-связи. Преимущество такой системы - отсутствие потребности в проведении строительно-монтажных работ.

К недостаткам относятся значительно более высокие цены на используемое оборудование и ослабление передаваемого сигнала на расстоянии. Кроме того, при наличии в зоне действия сигнализации сильных электромагнитных полей невозможно гарантировать качественную связь.

Оптимальным вариантом обустройства охранной сигнализации является создание адресной системы. Метод применим как для проводных, так и беспроводных вариантов. В принцип работы адресной сигнализации положено присвоение каждому датчику уникального идентификационного номера. Таким образом, приёмно-контрольный прибор может точно определить, с какого извещателя поступил тревожный сигнал.

Основные плюсы адресного устройства - возможность соединить все датчики одной линией связи и невысокая стоимость монтажных работ. Оборудование для таких контуров, напротив, стоит немного дороже, чем для неадресных. В целом, адресные системы - оптимальный вариант для охраны крупных и средних объектов.

При выборе системы охранной сигнализации необходимо ориентироваться на технические характеристики помещения, фирму-производителя и финансовые возможности собственника объекта. Доверять монтаж и обслуживание системы лучше всего проверенным сертифицированным организациям соответствующей направленности.

АВТОМАТИЧЕСКИЕ СИСТЕМЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

Поскольку передача сигнала между элементами любого контура происходит без вмешательства человека, любую сигнализацию теоретически можно назвать автоматической. В настоящее время активно разрабатываются интеллектуальные комплексы со значительно более высоким уровнем автоматизации.

Крайне важно наличие в сигнализации опции самотестирования (автоматического контроля) работоспособности. Такая возможность может быть реализована в адресных устройствах, и для её функционирования необходима программная надстройка над аппаратной составляющей.

Помимо этого, программируемые системы обладают следующими возможностями, отсутствующими в исключительно аппаратных:

• интеграция отдельных контуров в единый комплекс;
• разграничение прав доступа каждого оператора;
• создание сложных сценариев действия оборудования.

Какой бы современной ни была охранная сигнализация, полностью исключить риск ложного срабатывания и связанные с ним неудобства нельзя. Однако благодаря возможности комплексного анализа влияющих на датчики факторов в настоящее время указанную вероятность можно минимизировать.

Это позволяет сократить затраты на реагирование (выезд на место происшествия) и дополнительное обслуживание системы, а также создать для оператора наиболее комфортные условия работы.

На рынке представлены охранные комплексы зарубежного и отечественного производства. Среди последних наиболее удачной разработкой можно назвать разработанную НВП «Болид» систему «Орион». Этот комплекс отличается дружественным, интуитивно понятным интерфейсом, широким спектром настраиваемых функций и возможностью конфигурирования под конкретные цели.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Система охранной сигнализации , по ГОСТ Р 50777-95 * это совокупность совместно действующих технических средств для обнаружения появления признаков нарушителя на охраняемых объектах, передачи, сбора, обработки и представления информации в заданном виде.

* Приведенный ГОСТ уже не действует, но определение актуализировано в ГОСТ Р 52551-2006 Системы охраны и безопасности. Термины и определения

По тому же ГОСТ, система тревожной сигнализации — электрическая установка, предназначенная для обнаружения и сигнализации о наличии опасности (сотрудниками предприятия).

На схеме в общем виде показана схема СОТС на базе оборудования производства Болид.

К задачам охранной сигнализации относится:

• Обнаружение несанкционированного доступа на находящийся под охраной объект;
• Передача информации о событии несанкционированного проникновения на объект на пост охраны предприятия (либо на заданное устройство);
• Звуковая и/или Световая индикация тревожного события, передача сообщения ответственным лицам с фиксацией всех событий в журнале системы;
• Передача управляющих сигналов на , или системы сходного назначения, такие как или ;
• Непрерывное обеспечение процесса охраны, а также управление полным или частичным постановкой /снятием охранных зон объекта при необходимости.

Минимальные требования, которым должна соответствовать система охранной сигнализации:

• Круглосуточный (24/7) мониторинг охраняемой территории;
• Точное определение и индикация места, где прошло несанкционированное проникновение на объект;
• Надежные результаты работы, отсутствие ложных срабатываний, устойчивость к природным и техногенным факторам;
• Соответствие оборудования нормам IP защищенности;
• Возможность работы при отключении основных источников электроснабжения;
• Контроль за работоспособностью извещателей охранной сигнализации.

СОС и СОТС разных типов объектов выполняют различные задачи и к ним предъявляются индивидуальные требования, определяемые нормативными документами (общими стандартами, руководящими документами и отраслевыми стандартами) и заказчиком.

Охранная и тревожная сигнализация - в чем отличие?

Работа системы охранной сигнализации происходит в полностью автоматическом режиме при нарушении периметра или проникновении в помещение автоматически сформирует тревожный сигнал на пульте охранной сигнализации, а также выполнит всю последовательность алгоритмов, определенных при настройке системы (например, передаст команду оборудованию СОТ на переключение режима записи).

Тревожная сигнализация позволяет человеку, оказавшемуся в критической ситуации, мгновенно и не привлекая внимания сформировать сигнал о помощи. Сигнализацией такого типа оборудованы многие небольшие торговые точки, благодаря чему их сотрудники могут «вызвать подмогу» в случае нападения.

Физическое отличие - система охранной сигнализации в случае проникновения на объект автоматически формирует сигнал тревоги, тревожная сигнализация активируется лишь в том случае, если на кнопку нажмёт человек, в каком-то смысле, тревожная сигнализация - это охранная сигнализация с единственным типом извещателя - сотрудниками объекта.

Оборудование СОТС. Классическая схема

Рассмотрим классический состав оборудования системы охранной сигнализации. К техническим средствам системы охранной, тревожной или охранно-тревожной сигнализации относятся (сверху вниз - от оборудования управления к полевым устройствам):

Панели приемно-контрольные (ППК) , электронные устройства, с возможностью настройки, которые служат для сбора и анализа информации, поступившей от извещателей (датчиков) охранной сигнализации;

Платы расширения , позволяющие увеличить емкость системы до необходимого количества зон. Физические размеры ППК ограничены, поэтому для больших систем применяются платы расширения;

Блок индикации , применяется в больших системах, предназначен для отображения состояния шлейфа охранной сигнализации на пульте службы охраны;

Пульт управления , для отображения состояния сигнализации. На нём осуществляется постановка/снятие объекта под охрану, индикация тревоги или неисправности, частично программирование системы;

Блоки питания , обеспечивающие функционирование охранной системы при отключении электроэнергии;

Устройства сигнализации и оповещения (сирены, лампы и т.п.), служащие для информирования сотрудников службы охраны о проникновении, и для деморализации нарушителя;

Блоки связи и преобразования интерфейсов для передачи сообщения через иные физические сети, например, по Ethernet;

Шлейфы охранной сигнализации - линии связи, проложенные от групп охранных извещателей до приемных панелей.

Охранные извещатели электронные или механические устройства, реагирующие на проникновение на охраняемую территорию и формирующие тревожное сообщение на ППК. Их можно назвать преобразователями энергии (например, магнито-контактные извещатели преобразуют кинетическую энергию в электрическую). Они бывают:

• Активные инфракрасные - представляют собой оптическую систему, из передатчика и приемника. Передатчик формирует инфракрасное излучение (лучи), передающееся на приемник. Если сигнал прерывается, то формируется тревожное сообщение;


• Пассивные инфракрасные , реагирующие на изменение потока теплового излучения. Излучение создает специальный pir элемент, с помощью направляющей линзы;


• Объемные (ультразвуковые) , которые реагируют на инфракрасное излучение, исходящее от движущегося тела;
• Комбинированные - объединённые в одном корпусе пассивный и объемный извещатели. Такое сочетание позволяет уменьшить число ложных срабатываний охранных измещателей;

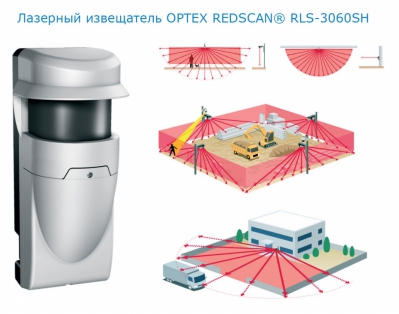

• Лазерные - Принцип детекции схож с пассивными ИК-извещателями, однако, в качестве излучателя луча здесь применяются лазерные лучи, это позволяет более точно управлять зоной детекции, в частности, приведенный извещатель REDSCAN® RLS-3060SH имеет 4 независимые зоны детекции, каждой из которых сопоставлен выход для управления PTZ-камерами;


• Звуковые , которые срабатывают на определённый сигнал, например, звук бьющегося стекла;


• Магнитно-контактные , реагирующие на открытие окон или дверей;
• Механические , например, в качестве охранного извещателя могут использоваться концевые выключатели, тумблеры кнопки и т.п.;

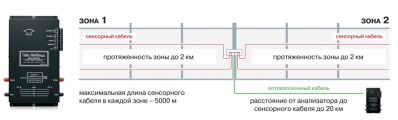

• Вибрационные (трибоэлектрические) - чувствительный элемент представляет собой кабель, который закрепляется на опорах на ограждении и передает возникающую на преграде вибрацию в электронный блок.


  Чувствительный кабель может быть расположен под землей (до 40 см). В этом случае, вибрация будет считываться с грунта, а кабельный элемент должен обладать трибоэлектрическими свойствами - образованием электрозаряда при его деформации;
• Проводноволновые представляют собой один, два или три проводника (фидера), по которым передаются колебания высокой частоты от передатчика (генератора ВЧ колебаний) к приемнику.

  Проходящая по фидерам волна формирует зону электромагнитного поля, которое изменяется при нарушении периметра, когда в электромагнитное поле попадает посторонний предмет.

Рубежи СОТС

Важным понятием при проектировании СОС и СОТС является рубеж охраны. Рубеж охраны - группа извещателей, которая подаёт сигнал тревоги на различных этапах (рубежах) проникновения к охраняемому объекту.

Различают три рубежа охраны (определяется документами РД 78. 36.003-2002 и РД 78.36.006-2005):

• Первый. На этом этапе обеспечивается защита окон и дверей, мест входов коммуникаций и аварийных выходов
• Второй. Этим рубежом при помощи оптико-электронных извещателей защищается объем помещения.
• Третий. Здесь осуществляется защита сейфов и отдельных предметов, например, экспонатов в музеях.

Можно выделить и четвертый рубеж - кнопки тревожной сигнализации применяемые сотрудниками в случае нештатной ситуации, например, угрозе жизни.

Нумерация и число рубежей может быть изменено, т.к. данный параметр зависит от объекта и от задач, возлагаемых на охранную систему.

Адресные системы охраны объектов

Классическая система охранной сигнализации является аналоговой (пороговой) , датчик формирует сигнал с помощью сухих контактов, а система проверяет наличие или отсутствие замыкания (или определенного значения сопротивления) на шлейфе. Система отлично выполняет свои функции, когда каждому шлейфу охранной сигнализации сопоставляется относительно небольшое помещение, которое однозначно идентифицируется по номеру шлейфа.

Если же в шлейфе «собрано» несколько помещений, например, один этаж, то идентификация будет затруднительно, либо потребуется разделение шлейфа на несколько, прокладка дополнительных кабельных линий и выделение дополнительных контактных групп на приемно-контрольных приборах.

Для избежания увеличения емкости кабельных линий (шлейфов) охранной сигнализации, были разработаны адресные системы.

Адресная система охранной сигнализации позволяет определить место несанкционированного проникновения на объект с точностью до места установки извещателя. Это обеспечивается за счет того, что каждый из извещателей системы имеет уникальный адрес, прописанный в системе. Данная система предназначена для использования на средних и крупных объектах.

Основные достоинства адресных систем:

• Точность определения места и способа проникновения (адрес датчика указывает на принцип его действия);
• Защищённость от подмены извещателя сотрудником объекта с соответствующим допуском;
• Невозможность умышленного шунтирования выходных контактов реле;
• Меньшее количество кабельных трасс;
• Простая визуализация места обнаружения нарушителя на планах охраняемых помещений. На аналоговых системах это так же возможно, но с большим количеством трудозатрат;

Основными недостатками адресных систем являются более высокая стоимость оборудования и отсутствие единого протокола обмена информацией у различных производителей, к примеру, аналоговый извещатель с сухими контактами подойдет к любой аналоговой (не адресной) системе, а адресный датчик одного производителя не подойдет к ППК другого производителя.

Адресно-аналоговые системы сочетают в себе возможности первых и вторых. Они могут работать с извещателями обоих типов и оптимальны для применения на средних и малых объектах. Системы мониторинга ОПС постоянно анализируют телеметрическую информацию, поступающую от извещателей: температуру воздуха, наличие дыма и т.д.

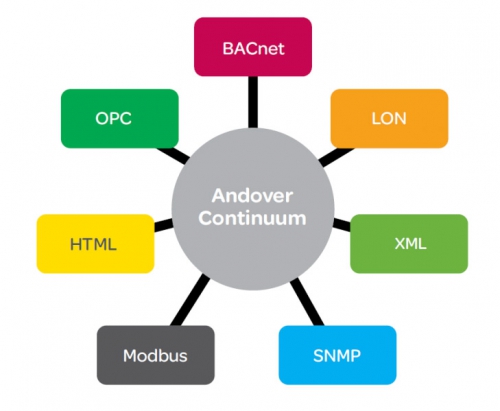

IP системы. Интеграция со СКУД и СОТ

Использование IP сетей в системах охранной сигнализации обусловлено современными требованиями к интеграции со смежными системами и требованиями к возможности управления охранными системами из единого центра.

IP системы могут быть объединены с системами контроля и управления доступом (СКУД) и охранного телевидения (СОТ), а так же с другим инженерным оборудованием, в т.ч. других производителей, это создает мощный технический комплекс, предназначенный для управления и охраны объекта, который удобен и понятен для оператора.

Современные охранные системы на базе IP должны соответствовать следующим требованиям:

• Организация многопользовательского доступа;
• Возможность удалённого доступа к оборудованию, в т.ч. по веб-интерфейсу и с мобильных устройств;
• Обладать широкими возможностями настройки;
• Возможность масштабирования без отключения основного оборудования;
• Возможность управления из единого центра;
• Высокую степень надёжности.

Системы охранной сигнализации в загородных домах. Беспроводные системы.

В частных загородных домах как правило устанавливаются следующие виды систем охранной сигнализации:

Автономная система сигнализации . При срабатывании установленного на проникновение датчика сигал передаётся на локальную приемно-контрольную панель, после чего система включает заданный алгоритм работы, например, включается внешнее освещение и активируется оповещения (активируется звуковой и световой сигнал). Такие системы целесообразно устанавливать на объекты с круглосуточным пребыванием охраны. Современные системы имеют гораздо большие возможности, поэтому данный функционал обеспечивается урезанием части их возможностей. Вообще, подобные системы сейчас встречаются реже и реже, т.к. стоимость систем более высокого класса постоянно уменьшается;

Система GSM сигнализации . Оптимальная система, если вы хотите установить систему в загородном доме, и при этом вы проживаете там не ежедневно. При нарушении границ вашего владения, система включает внешнюю сирену и передает тревожное сообщение на указанные мобильные телефоны или по сети интернет. Поэтому для исключения возможности «заглушки» GSM модема, необходимо передатчика необходимо тщательно выбирать место его установки. Такое оборудование как правило имеет возможность подключения к пульту централизованного наблюдения (пультовой охране);

Система сигнализации с выводом на пульт охраны . Принцип работы подключенной к пульту системы охранной сигнализации аналогичен предыдущей за той разницей, что тревожный сигнал передается так же передается на пульт организации, обеспечивающей реагирование. Каналом передачи может быть: телефонная линия, Интернет, мобильный Интернет, GSM, радио канал, или сочетание нескольких каналов. Важно, что к пультовой охране пользователь имеет возможность подключить также систему тревожной сигнализации и в случае необходимости вызвать «подмогу».

Беспроводные системы охранной сигнализации применяются в случаях, когда владелец задумался о охранной системе уже после проведения финишных ремонтных работ в доме. Все оборудование работает по радио-каналу (часто на частотах 433MHz или 868MHz), набор основных функциональных блоков и извещателей аналогичен проводным системам, но стоимость оборудования существенно дороже, т.к. каждый элемент должен быть оснащен радио модулем. Существуют беспроводные решения, совмещенные с системами пожарной сигнализацией и сигнализацией о других событиях (утечка газа, протечка воды и т.п.), при этом извещатели не относящиеся к охранной сигнализации регистрируются в системе аналогично охранным. Основное неудобство в этих системах - необходимость периодической замены батареек, хотя в современных системах это требуется не чаще одного раза в 3 года.

Беспроводными могут быть все вышеперечисленные типы СОС для загородного дома - автономные, GSM и с выводом на пульт охраны.

Разработка систем охранной сигнализации

При разработке системы охранной сигнализации важно получить от заказчика как можно более подробную информацию, о режимах работы объекта, числе сотрудников службы охраны, зонах объекта с особым режимом работы, количестве постов наблюдения и т.п. В общем, разработчик совместно с заказчиком проходя следующие этапы:

• Обследования объекта и определение мест расположения оборудования;
• Определение режимов работы объекта, числа охранных зон и рубежей, количества постов наблюдения;
• Определение требований по интеграции системы;
• Разработка задания на проектирование и согласования его с заказчиком;
• Разработки основных проектных решений по системе и ее частям, проектирования технической структуры СОС;
• Согласование технических решений с заказчиком;
• Защита в экспертизе (если требуется);
• Разработка ;
• Разработка сметной документации;
• и работы, ввод в эксплуатацию;

Работа с представителями службы охраны заказчика на всех этапах разработки системы является обязательным условием для успешной сдачи объекта и его дальнейшей эксплуатации.
