Охранная сигнализация своими руками. Как подключить сигнализацию: особенности установки, схема и рекомендации Подсоединение сигнализации

В статье приводится схема простой охранной сигнализации, описание работы, резидентное программное обеспечение (прошивка). Устройство не сложно собрать своими руками. Вся информация, необходимая для этого есть в статье.

Общее описание устройства.

Охранная сигнализация собрана на PIC контроллере PIC12F629. Это микроконтроллер с 8 выводами и ценой всего 0,5 $. Несмотря на простоту и низкую стоимость, устройство обеспечивает контроль двух стандартных шлейфов охранной сигнализации. Сигнализация может быть использована для охраны достаточно крупных объектов. Управление устройством производится пультом с двумя кнопками и одним светодиодом.

Наша фирма переехала в новое здание. От предыдущих хозяев осталась старая охранная сигнализация. Она представляла собой железный коробок с красными светодиодами и сиреной над входной дверью и раскуроченный электронный блок.

Я установил маленькую плату в блок сигнализации и превратил этот хлам в современную, надежную охранную сигнализацию. В данный момент она используется для охраны двухэтажного здания общей площадью 250 м 2 .

Итак, сигнализация обеспечивает:

• Контроль двух стандартных охранных шлейфов с измерением их сопротивления и цифровой фильтрацией сигналов.
• Управление с помощью пульта (две кнопки и один светодиод):
  • включение сигнализации;
  • отключение сигнализации через секретный код
  • задание секретного кода (код хранится во внутренней энергонезависимой памяти контроллера);
  • индикация режима работы светодиодом пульта.
• Устройство формирует временные задержки, необходимые для набора секретного кода, закрытие дверей помещения и т.п.
• При срабатывании сигнализации устройство включает звуковой оповещатель (сирену).
• Режим работы устройство также отображает внешним источником светового излучения.

Структурная схема охранной сигнализации выглядит так.

К основному блоку охранной сигнализации подключены:

• 2 охранных шлейфа с
  • НЗ – нормально замкнутыми датчиками;
  • НР – нормально разомкнутыми датчиками;
  • Rок – оконечными резисторами.
• Внешний блок звукового оповещения и индикации режима.
• Источник резервного питания.
• Блок питания 12 В.

Шлейфы охранной сигнализации и подключение датчиков.

Для контроля датчиков (извещателей) устройство использует стандартные охранные шлейфы. Контролируется сопротивление шлейфов. Если сопротивление цепи больше верхнего или меньше нижнего порога, то формируется сигнал тревоги. Нормальным считается сопротивление шлейфа равного оконечному резистору (2 кОм). Таким образом, если злоумышленник оборвет провода шлейфов или замкнет их, то сработает сигнализация. Таким способом отключить охранные датчики не получится.

В данном устройстве выбраны следующие пороговые значения сопротивления шлейфа.

Т.е. сопротивление шлейфа в пределах 540 … 5900 Ом считается нормальным. Выход значения сопротивления из этого диапазона вызовет срабатывание сигнализации.

Схема подключения датчиков (извещателей) к охранному шлейфу.

К одному шлейфу могут быть подключены как нормально замкнутые охранные датчики (НЗ), так и нормально разомкнутые (НР). Главное, чтобы в нормальном состоянии цепь имела сопротивление 2 кОм, а при срабатывании любого датчика вызывала обрыв или замыкание.

Для повышения помехозащищенности системы в устройстве происходит цифровая фильтрация сигналов шлейфов.

В принципе все должно быть понятно. К микроконтроллеру PIC12F629 подключены:

• Два шлейфа через RC цепочки R1-R6, C1, C2, обеспечивающие
  • формирование питания шлейфа;
  • аналоговую фильтрацию сигнала;
  • согласование с входными уровнями входов PIC контроллера.

Для определения сопротивления шлейфов используется компаратор микроконтроллера. Ко второму входу компаратора подключается внутренний источник опорного напряжения. Значения источника опорного напряжения (ИОН) для сравнения с верхним и нижним пороговыми значениями сопротивления задаются программно.

• Через RC цепочки R7-R10, C3, C4 подключаются две кнопки пульта и светодиод через токоограничительный резистор R11. Устройство обеспечивает цифровую фильтрацию сигналов кнопок для устранения дребезга и повышения помехозащищенности.

Стоит пояснить назначение резистора R17. Вход GP3 микроконтроллера имеет альтернативную функцию – питание 12 В для программирования микросхемы. Поэтому у него нет защитного диода ограничивающего напряжение на уровне напряжения питания. При напряжении 12 в на этом выводе микроконтроллер переходит в режим программирования. Резистор R17 снижает напряжение на входе GP3.

• Через два транзисторных ключа VT1, VT2 микроконтроллер управляет сиреной и внешней светодиодной индикацией. Т.к. эти элементы могут быть подключены длинным кабелем, транзисторы защищены от выбросов линии диодами VD4-VD7. Транзисторные ключи допускают ток коммутации до 2 А.
• Напряжение 5 В для питания PIC контроллера вырабатывает стабилизатор D2. Не стоит игнорировать светодиод VD8. В его функции входит не только индикация питания, но и создание минимальной нагрузки для микроконтроллера. Если PIC контроллер будет потреблять ток менее 2-3 мА (например, в режиме сброса), то напряжение 12 В через резисторы R8, R10 может поднять напряжения питания микроконтроллера выше допустимого.
• Входы для блока питания 12 В и источника резервного питания развязаны диодами VD2, VD3. В качестве диода VD2 используется диод Шоттки, для того чтобы обеспечить приоритет блоку питания при равенстве напряжений с источником резервного питания.

Я собрал устройство на плате размерами 54 x 45 мм.

Установил его в корпус старой сигнализации. Оставил только блок питания.

Пульт выполнил в пластиковом корпусе размерами 65 x 40 мм.

Программное обеспечение.

Резидентное программное обеспечение разработано на ассемблере. В программе циклически происходит переустановка всех переменных и регистров. Зависнуть программа не может.

Загрузить прошивку для PIC12F629 в HEX формате можно .

Управление охранной сигнализацией с пульта.

Пульт это маленькая коробочка с двумя кнопками и светодиодом.

Устанавливать ее лучше внутри помещения около входной двери. С помощь пульта включается и отключается сигнализация, меняется секретный код.

Режимы и управление.

При первой подаче питания устройство переходит в режим СИГНАЛИЗАЦИЯ ОТКЛЮЧЕНА. Светодиод не светится. В таком режиме устройство находится в течение рабочего дня.

Для включения сигнализации (режим ОХРАНА) необходимо нажать на две кнопки сразу. Светодиод начнет часто мигать, и через 20 секунд устройство перейдет в режим ОХРАНА, т.е. начнет контролировать состояние датчиков. Это время, необходимое на то чтобы выйти из помещения и закрыть входную дверь.

Если в течение этого отрезка времени (20 сек) нажать на любую кнопку, то устройство отменит режим охраны и вернется в режим СИГНАЛИЗАЦИЯ ОТКЛЮЧЕНА. Часто люди что-то вспоминают непосредственно перед выходом из здания.

Через 20 сек после включения устройство перейдет в режим ОХРАНА. В этом режиме светодиоды пульта и блока внешней индикации мигают примерно раз в сек. В режиме ОХРАНА происходит контроль состояния датчиков.

При срабатывании любого охранного датчика начинают часто мигать светодиоды, и сигнализация отсчитывает время, через которое прозвучит звуковой сигнал сирены. Это время (30 сек), необходимо для того, чтобы успеть отключить сигнализацию, набрав секретный код на кнопках пульта.

На пульте 2 кнопки. Поэтому код выглядит как число из цифр 1 и 2. Например, код 121112 означает, что надо последовательно нажать кнопки 1, 2, три раза 1 и 2. Код может иметь от 1 до 8 цифр.

Если код набран неправильно или не полностью, можно нажать две кнопки одновременно и повторить набор кода.

При правильно набранном коде устройство переходит в режим СИГНАЛИЗАЦИЯ ОТКЛЮЧЕНА.

Если за 30 сек после срабатывания датчика, правильный код набран не был, то включается сирена. Отключить ее можно набрав правильный код. В противном случае сирена будет звучать в течение 33 секунд, а затем устройство отключится (перейдет в режим СИГНАЛИЗАЦИЯ ОТКЛЮЧЕНА).

Остается объяснить, как устанавливать секретный код. Это можно сделать только из режима СИГНАЛИЗАЦИЯ ОТКЛЮЧЕНА.

Необходимо удерживать обе кнопки нажатыми в течение 6 секунд. Отпустить, когда засветится светодиод пульта. Это будет означать, что устройство перешло в режим задания секретного кода.

Затем подождать пока светодиод погаснет (5 сек). Устройство перейдет в режим СИГНАЛИЗАЦИЯ ОТКЛЮЧЕНА, а новые код будет сохранен во внутренней энергонезависимой памяти микроконтроллера.

Т.к. микроконтроллер устройства тактируется от внутреннего генератора невысокой точности, то указанные временные параметры могут отличаться на ±10 %.

Состояния охранной сигнализации.

Практически работа с сигнализацией сводится к действиям.

• Уходя из помещения. Нажать две кнопки одновременно и закрыть дверь в течение 20 сек.
• Войдя в помещение. В течение 30 сек набрать секретный код.

Недостатки, возможные доработки.

Устройство может быть легко доработано для своих, конкретных условий. Все доработки касаются только аппаратной части. Программное обеспечение они не затрагивают.

• Желательно установить две сирены. Одну в блоке наружной индикации и оповещения, другую – в труднодоступном месте. Ток транзисторного ключа (2 А) сделать это позволяет.
• Надо бы защитить провода сирены от короткого замыкания транзисторным стабилизатором тока. В представленном варианте схемы злоумышленник может замкнуть провода сирены и при срабатывании сигнализации произойдет короткое замыкание источника питания.
• При желании можно подключать мощные и высоковольтные источники света, звука и т.п. через электромагнитные реле. Допустимый ток ключей это позволяет, и ключи имеют защиту от выбросов при коммутации обмотки реле.
• В качестве резервного питания можно использовать аккумулятор, добавив в схему простейшую цепь заряда.

Внешний вид установленной системы сигнализации.

Сейчас к устройству подключен только датчик открывания входной двери. Планирую, со временем, добавлять охранные датчики. Два шлейфа вполне достаточно, чтобы охранять наш двух этажный корпус.

Кстати, если используется только один шлейф, то ко второму надо подключить резистор сопротивлением 2 кОм.

На форуме сайта есть другие варианты программного обеспечения устройства. Там же можно обсудить, задать вопросы по этому проекту.

Охранные сигнализации относятся к многофункциональным системам, которые призваны обеспечить требуемый уровень безопасности на объекте и исключить проникновение на его территорию злоумышленников и грабителей.

Чтобы сигнализация в полной мере выполняла все свои функциональные предназначения нужно ее правильно установить и настроить.

Поэтому, подключение охранной сигнализации является важным аспектом ее корректной эксплуатации на протяжении длительного периода.

Оно должно выполняться в строгом соответствии с установленными нормативными документами, используемыми при формировании систем безопасности жилых и нежилых объектов, а также согласно техническому регламенту по монтажу охранной сигнализации.

Способы подключения

Если пользователь решил установить у себя дома, на даче или в офисе систему безопасности и уже выбрана соответствующая охранная сигнализация, подключить ее можно несколькими способами.

Самым простым вариантом будет подключение охранной системы с помощью специалистов компаний, предоставляющих услуги монтажа, настройки и технического обслуживания охранных систем.

Если схема подключения сигнализации отличается своей простотой, то установку и настройку охранной системы можно выполнить и самостоятельно в соответствии с инструкцией, которая имеется в комплектации каждой сигнализации.

Через компанию, предоставляющую услуги монтажа

Профессиональное подключение сигнализации может осуществляться специальными компаниями, имеющими соответствующую лицензию на проведение монтажных и обслуживающих работ с подобного рода системами.

Основным преимуществом этого способа подключения является то, что все работы выполняются профессионалами, которые хорошо обучены и владеют всеми тонкостями установки и настройки разных видов охранных систем.

Все работы проводятся в строгом соответствии с нормативными документами и техническими регламентами. Монтаж, проверка и настройка сигнализаций осуществляется с помощью специального высокотехнологичного оборудования.

Основной задачей, которая должна реализовываться охранной компанией, является построение единой системы мгновенного реагирования на нарушение охранного периметра вверенного объекта.

В процессе реализации этой задачи будет создан детальный проект будущей охранной системы, который учитывает все нюансы и особенности конкретного объекта, а также построена оптимальная структурная схема подключения охранной сигнализации.

Это позволит подобрать максимально подходящий комплект оборудования для многофункциональной защиты материальных ценностей, хранимых на объекте.

Все устанавливаемые устройства будут связаны между собой единым алгоритмом работы, который позволит своевременно выявить попытку проникновения и предупредить об этом соответствующие службы и владельцев.

Процесс монтажа и подключения сигнализации включает следующие этапы:

• выезд специалиста на объект к клиенту;
• детальный осмотр всех помещений и опасных зон, через которые возможно проникновение;
• составляется структурная схема охранной сигнализации и ее согласование с заказчиком;
• подбор соответствующего набора устройств для реализации составленной схемы безопасности;
• выполнение монтажных работ и настройка сигнализации;
• проверка работоспособности охранной системы путем имитации ситуаций, при которых она должна срабатывать.

После выполнения всех перечисленных этапов пользователь будет иметь полнофункциональную систему безопасности своего жилья от «непрошенных гостей».

Установка своими руками

Кроме подключения охранной сигнализации с помощью специалистов охранных компаний можно и самостоятельно выполнить ее установку.

Сегодня на потребительском рынке присутствует много готовых наборов отечественных и зарубежных компаний, которые включают в свой состав все необходимые устройства, чтобы организовать у себя дома охранную систему.

К каждому такому комплекту прилагается детальная инструкция, излучив которую можно самостоятельно провести монтаж и настройку системы безопасности.

Самостоятельный вариант установки систем безопасности будет оправдан только в том случае, когда схема подключения охранной сигнализации проста и не требует использования дополнительных устройств, которые не включены в стандартный набор.

Основные проблемы при подключении

В процессе монтажа и подключения охранной сигнализации могут возникать различные проблемы, связанные с теми или иными факторами. Рассмотрим основные из них.

Если используется проводная сигнализация, то в процессе ее монтажа возникнет проблема с прокладыванием шлейфа сигнализации. Большое количество проводов, которые тянутся от датчиков к центральному блоку, будут портить интерьер помещения.

В таком случае придется выполнять дополнительные работы по прокладке кабелей, после чего может потребоваться и ремонт помещения.

На объектах, которые имеют много помещений, а также много входов/выходов, окон схема подключения ОПС будет несколько сложнее.

Это связано с тем, что придется устанавливать дополнительные датчики, которые должны будут исключить проникновение любым возможным способом.

Если охранную сигнализацию планируется подключать к пульту охранной компании, то могут возникнуть проблемы с подключением тех, которые устанавливались собственноручно.

Такие охранные сигнализации подключить к пульту не удастся, поскольку охранные компании могут работать только с теми системами, установку которых проводили специализированные службы.

Заключение

Подытожив сказанное выше, можно прийти к следующему заключению. Если пользователю требуется автономная сигнализация с основными функциями защиты небольшого объекта, то оптимальным вариантом будет недорогой готовый комплект, который можно установить и подключить самостоятельно.

Если же нужна многофункциональная система с многоуровневой защитой большого количества зон, то следует обратиться за помощью к специалистам, которые и проведут соответствующий монтаж.

Видео: Охранная сигнализация для дома. Установка. Варианты

Обязательным дополнением к приобретенному транспортному средству является установка автомобильной сигнализации. Вряд ли кому-нибудь захочется, чтобы его автомобиль угнали, а сигнализация может помочь уменьшить риск подобных происшествий.

Схема подключения сигнализации на ВАЗ

Автомобили ВАЗ все еще продолжают пользоваться популярностью. У многих они остались еще с девяностых годов, а кто-то, напротив, приобретает их сейчас, являясь патриотом отечественно автомобилестроения. Давайте рассмотрим схему подключения сигнализации на ВАЗ.

Сначала необходимо снять обшивку с тех дверей, на которые будут установлены активаторы. Электрозамки следует установить таким образом, чтобы при работе на них приходилась минимальная нагрузка. Параллельно штатной тяге следует расположить шток привода.

После прикрепления штока нужно проложить провода через резиновые втулки внутри двери. Далее в стойке и двери нужно просверлить соосные отверстия. Их размер зависит от резиновых втулок.

С помощью резинового уплотнителя необходимо проложить провода в подкапотном пространстве, там, где должны проходить трубки гидрокорректора фар. Для этого нужно сделать отверстие, причем аккуратно, не повредив все элементы, находящиеся рядом.

Концевой выключатель необходимо прикрепить на левом подкрылке с помощью согнутой монтажной пластины, которая должна идти в комплекте с сигнализацией. На том же самом подкрылке рядом с воздушным фильтром надо установить и непосредственно сирену.

Схема подключения сигнализации с автозапуском

Сегодня на рынке можно обнаружить сигнализации с автозапуском. Они пользуются большим спросом. Автозапуск является дополнительной функцией сигнализации, позволяющей удовлетворить некоторые запросы покупателей. Дистанционный запуск может производиться по таймеру, или с брелока. Чтобы подключить такую сигнализацию, вам нужно воспользоваться инструкцией, прилагаемой к оборудованию, или найти подробную электросхему установки сигнализации именно вашего типа на автомобиль вашей марки.

Схема подключения GSM сигнализации

При подключении GSM сигнализации помните, что схема в общем и целом будет одна для всех подобных сигнализаций, но непременно будет различаться в деталях. Поэтому непременно используйте электронные измерительные приборы для прозвона. Они помогут вам в подключении.

Основными точками для подключения такой сигнализации будут: тормоз, габариты, двери, зажигание, центральный замок, стартер. В инструкции к данной сигнализации вы обнаружите рекомендации по ее установке и советы, которые должны облегчить вашу работу. Когда вы решите, где конкретно в машине будет располагаться сигнализация, убедитесь в том, что вам хватит имеющихся в наличии проводов. В противном случае их потребуется докупить. Будьте внимательны и помните про сечение, которое должно быть аналогичным сечению проводки сигнализации.

Схема подключения сигнализации на скутер

Между прочим, ставить сигнализацию не обязательно только на автомобиль. Если у вас есть, например. Скутер, то можно установить сигнализацию и на него. Схем подключения сигнализации на скутер очень много – все зависит от марки вашего транспортного средства и того типа сигнализации, которую вы планируете установить. Лучше всего обратиться за помощью к тем, кто уже занимался подобной установкой, или имеют опыт в работе с сигнализациями. Можно, конечно, все сделать самостоятельно, но для этого следует внимательно изучить все инструкции, прилагаемые к сигнализации и найти в интернете подходящую вам схему с подробным ее описанием.

Охранная сигнализация принцип работы

Установка сигнализации – теория доступным языком.

Центральный замок. Подключение центрального замка.

Идея о создании лазерной сигнализация была не новой, только все времени на сборку не находил. И вот, наконец, наступили выходные. В магазине была приобретена готовая простенькая сигнализация для автомобиля за 3$. Компактная пьезоэлектрическая головка, внутри которой собрана сама электрическая схема сигнализации.

При подключении к источнику питания, сигнализация издает очень высокий звук, который напоминает милицейской машины.

Итак, стояла задача изготовить датчик для сигнализации. Передатчик - лазерный диод. В магазине также был приобретен простой красный лазер-указка (1$), затем диод с оптикой был снят из заводского корпуса устройства.

Кнопка с лазера была отпаяна.

Минус лазерного диода подключен напрямую к источнику питания, а плюс через ограничительный резистор 30 ом подключен к источнику питания. Источником питания служит импульсный БП от DVD проигрывателя, поскольку блок выдает нужное нам напряжение 6 вольт.

Фотодиод использован от фотоаппарата КОДАК. Схема устроена так, что при наличии света - фотодиод не дает транзисторам открыться, поскольку его сопротивление больше, чем сопротивление резистора на 100К, следовательно ток будет протекать через фотоприёмник. Электрическую схему простой сигнализации смотрите на рисунке (кликните для увеличения).

Как только освещение ослабляется или вовсе исчезает, то сопротивление фотодиода увеличивается и ток начинает протекать через резистор 100К на базу первого транзистора и переход открывается, после чего открывается второй транзистор к коллектору которого подключена сигнализация. После срабатывания сигнализации, реле мгновенно отключает лазерный диод, это сделано для того, чтобы после при наличии освещения сигнализация не отключилась, пока вы сами не отключите его.

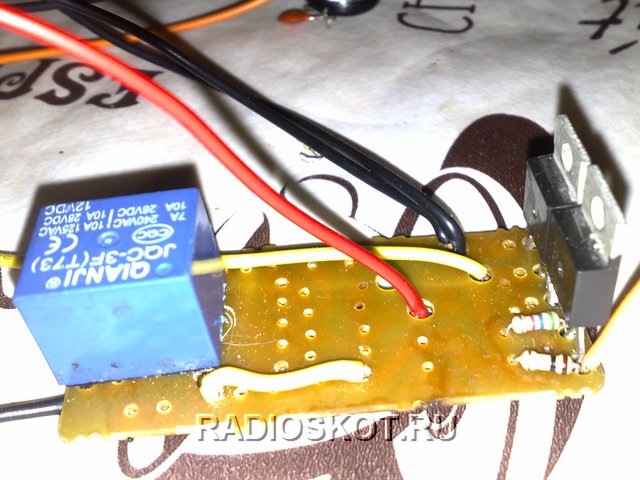

Реле подойдет любое, я использовал реле от импортного стабилизатора напряжения без каких-либо переделок.

Нужно учесть, что фото- и лазерный диод должны находится на одном уровне так, чтобы луч лазера осветил фотодиод, последний должен находится в темном корпусе, поскольку солнечное освещение мешает правильной работе устройства. Чувствительность к свету зависит от номинала резистор 100К, при уменьшении его сопротивления, датчик будет более чувствителен.

Расстояние между лазерным диодом и фотоприемником может достигать нескольких метров. Когда объект проходит через зону активации датчика, на миг луч лазера падает на его тело и не освещает фотодиод, в этот момент срабатывает сигнализация и одновременно отключается лазер, чтобы потом он не освещал фоторезистор. Данный датчик можно использовать как датчик для включения дворового света, просто нужно поставить второе реле вместо сигнализации, которое и будет включать свет.

Обсудить статью ЭЛЕКТРИЧЕСКАЯ СХЕМА СИГНАЛИЗАЦИИ

Установка сигнализации с автозапуском своими руками производится многими автолюбителями, имеющими опыт электромонтажных работ, познания в области электротехники.

• при самостоятельной установке досконально изучается схема охранного устройства, особенности точек и мест подключения;
• выполняется оптимальная пользовательская настройка системы;
• устанавливаются авторские, известные только владельцу алгоритмы защиты от взлома;
• отсутствуют дополнительные траты материальных средств на дальнейшее обслуживание;
• достигается максимальное качество работ.

При этом не менее важным фактором, влияющим на принятие решения о самостоятельной установке, является значительное уменьшение стоимости работ.

Неправильно полагать, что установка сигнализации на авто обойдется бесплатно, так как при этом придется приобретать расходные материалы, провода, возможно, дополнительные разъемы и элементы крепежа.

Но стоимость расходников намного меньше, чем стоимость работ на специализированных СТО.

Обычно бюджет установки составляет до 50% от цены автосигнализации.

Существенный недостаток самостоятельных работ – возможное прекращение гарантийной поддержки автомобильного электрооборудования, так как отсутствует сертификация на установку дополнительного оборудования.

Сервисный центр непременно обнаружит вмешательство в штатную схему электрооборудования. Кроме этого, в случае самостоятельной установки пропадает гарантия на саму сигнализацию.

Подготовка к выполнению работ

Чтобы монтаж сигнализации прошел в короткие сроки с максимальным качеством, к этой работе необходимо тщательно подготовиться, учтя все мелочи.

В процессе установки схема электрооборудования будет изменяться, поэтому эксплуатировать авто, например, чтобы съездить за какой-то деталью или недостающим инструментом, не представляется возможным.

Необходимо подготовить следующий инструмент:

• стандартный набор слесарного инструмента (он необходим для проведения демонтажно-монтажных работ в салоне, подкапотном пространстве );
• измерительный мультиметр (можно использовать недорогой китайского производства );
• электромонтажный набор (либо по отдельности бокорезы, плоскогубцы, паяльник, нож, набор малых отверток );
• фен промышленный (при его отсутствии подойдет простая зажигалка );
• осветительный прибор.

Необходимо приобрести следующие расходники:

• комплект саморезов 3 Х 12 для крепления блоков (10 шт. );
• флюс, припой для пайки проводников;
• изолента;
• термоусадка (специальный усаживаемый теплом кембрик диаметром 4 и 8 мм (по 50 сантиметров ));
• комплект проводников многожильных (по 1 метру многожильных медных сечением проводника 0.75, 2 и 6 квадратных миллиметра );
• дрель под саморезы;
• пластмассовые хомута для крепления блоков и жгутов (20 штук длиной 10 — 20 сантиметров ).

Установка сигнализаций в автомобиль. Видео:

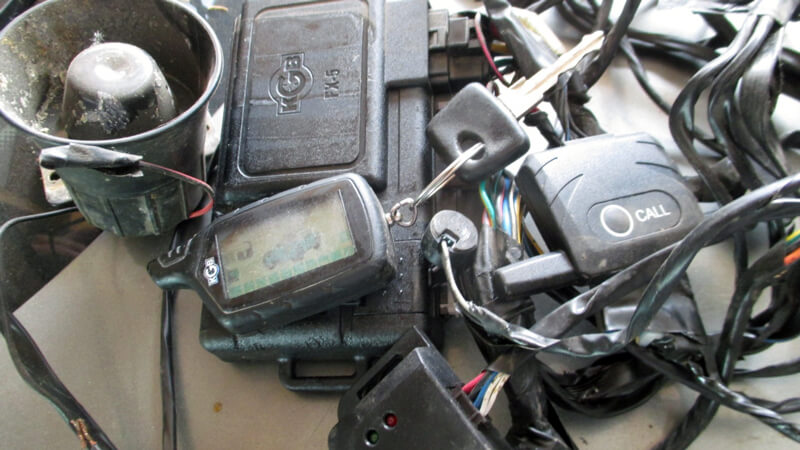

Ознакомление со схемой автосигнализации, инструкцией по установке

Не следует сразу приступать к установке сигнализации.

Необходимо внимательно изучить инструкцию по установке и принципиальную электрическую схему сигнализации.

В инструкции изложены особенности монтажа и подключения устройства для различных моделей автомобиля.

Если вы на этапе приобретения охранного устройства не выяснили, подходит ли технически данная модель к установке на ваш авто, перед монтажом следует проконсультироваться у специалиста или доработать схему.

На этом этапе необходимо определить , расположение узлов:

1. Главный блок автосигнализации. Стандартное месторасположения – возле правой водительской стойки, под приборкой.

Это место выбирается из соображений, что оно равно удалено от остальных точек подключения, в том числе блока предохранителей.

2. Дополнительная антенна и приемопередающее устройство. Располагаются в максимально высокой зоне салона (из соображений дальности связи ).

Следует учитывать, чтобы эти устройства не были расположены вблизи других автомобильных гаджетов, элементов салона, которые их потенциально затеняют. Обычно антенну крепят в верхней зоне лобового стекла.

3. Сирена. Располагается под капотом в труднодоступном месте.

4. Датчик температуры двигателя. Большинство сигнализаций с автозапуском имеют данный датчик, чтобы обеспечить режим автозапуска по температуре.

Он обычно крепится на блоке двигателя или металлических трубках системы охлаждения двигателя, термостате.

5. Светодиодный индикатор режимов работы сигнализации. Стандартное место его размещения – в нижней части лобового стекла со стороны водителя.

6. Потайная кнопка. Обычно устанавливается в районе левого водительского колена незаметно от посторонних глаз.

Монтаж проводов и жгутов (трассировка)

Большинство наборов автосигнализаций имеет полный комплект проводников, жгутов и разъемов для соединения блоков.

Произвольная укладка этих жгутов и проводников под приборной панелью сразу бросается в глаза автоугонщикам, которые могут скорректировать соединения и завести автомобиль.

• укладывать проводники следует вдоль штатных жгутов автомобиля;
• крепление жгутов производить пластмассовыми хомутами;
• если длины проводников из комплекта охранного устройства недостаточно, их следует удлинять проводами аналогичного сечения и цвета;
• нельзя закреплять блоки сигнализации на хомуты, для этого используют саморезы;
• соединения проводов необходимо производить методом скрутка «плюс пайка » с помещением места соединения в термоусадку;
• нештатные одиночные проводники устанавливают скрытно, чтобы по ним нельзя было прийти к центральному блоку.

Нельзя укладывать проводники и жгуты в непосредственной близости от нагревающихся деталей и узлов, например, печки.

Ставим сигнализацию на Ваз 2110. Видео:

Особенность сигнализаций с автозапуском

Установка автосигнализации с автозапуском требует организации работы схемы обходчика иммобилайзера . Данное устройство блокирует несанкционированный запуск двигателя при отсутствии родного ключа с чипом.

Есть два вида обходчиков: ключевой и бесключевой. Ключевой обходчик предполагает наличие второго ключа (или чипа ) в автомобиле. Он помещается в специальное устройство (транспондер ).

Основной недостаток ключевого обходчика – постоянное наличие чипа или ключа в автомобиле.

Этот факт значительно уменьшает защищенность транспортного средства.

Многие современные охранные системы применяют бесключевой обходчик иммобилайзера. Во время выбора модели автосигнализации следует отдать преимущество таким устройствам.

В момент автозапуска автосигнализация:

• принудительно включает зажигание;
• контролирует положение рычага КПП;
• подает сигнал на запуск двигателя (стартер );
• следит за эффективностью запуска, параметрами нагрева двигателя, напряжением бортовой сети;
• глушит двигатель по таймеру либо другим запрограммированным параметрам.

Подключение сигнализации по питанию

Корректная организация питания напряжений минимизирует сбои в работе сигнализации. Перед включением питания необходимо отключить отрицательную клемму АКБ. В момент отключения зажигание автомобиля должно быть обязательно выключено.

Сначала подключается минусовое питание (масса ).

Обычное место подключения – массовый болт автомобиля под приборкой возле пола салона.

Если такого элемента там нет, можно соединить с любой металлической конструкцией в районе рулевой колонки. Отрицательный проводник должен иметь сечение не менее 4 кв. мм .

Положительное питание организуется либо непосредственно от плюсовой клеммы аккумуляторной батареи через предохранитель, поставляемый в комплекте охранного устройства, либо через один из мощных штатных предохранителей, который обслуживает шину 30 автомобиля.

Подключение ведут проводником сечением не менее 6 кв. мм . Можно взять положительное питание от контактной группы замка зажигания, если он не электронный.

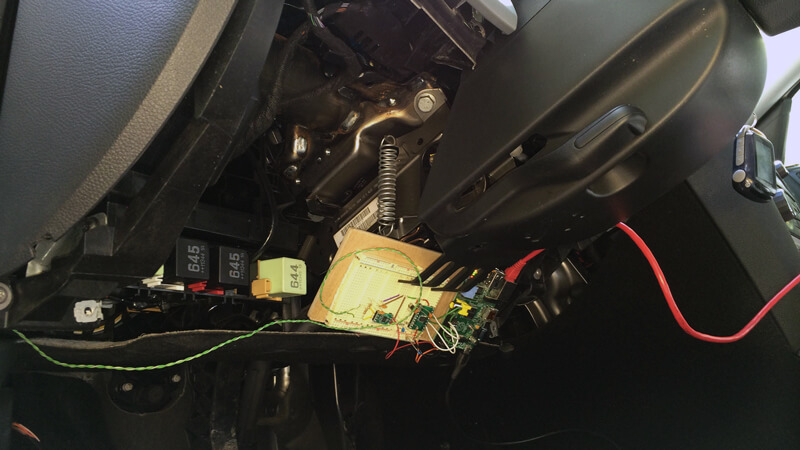

Соединение с CAN-шиной

Современные охранные устройства используют для сбора информации о состоянии систем автомобиля CAN-шину . Она аналогична локальной сети, в которую объединяются компьютеры в офисе, только в масштабе автомобиля.

Такая локальная связь с блоками управления автомобиля облегчает организацию слежения за всеми зонами контроля. Нет необходимости тянуть проводку отдельно ко всем дверям, багажнику, капоту, другим элементам контроля и управления.

Достаточно подключить к электрооборудованию автомобиля CAN-шину.

Необходимо точно определить место подключения и выполнить тщательное соединение.

Организация цепей блокировки

Одна из главных задач автосигнализации – блокировка двигателя, рулевого управления, коробки переключения передач и других критически важных систем в случае попытки угона.

При подключении сигнализации на станции обслуживания мастера обычно имеют стандартный алгоритм защиты :

1. установка прерывающего реле (они поставляются в комплекте или установлены в главный блок ) в цепь топливного насоса;
2. защита по схеме включения зажигания;
3. установка реле по цепи запуска стартера, главного реле.

При индивидуальном монтаже можно организовать защиту более оригинальным методом, например, в разрыв датчика коленвала.

При такой блокировке автомобиль точно не заведется, причину будет установить затруднительно.

Первое включение автосигнализации

После выполнения подключения к основным точкам, укладки электропроводки и установки узлов охранной системы производят подключение разъемов к блокам сигнализации. После этого еще раз проверяют правильность подключения.

Заключительный этап подключения автосигнализации – включение штатного питания автомобиля (накидывание клемм аккумуляторной батареи ).

Обычно в момент включения сигнализация сигнализирует сиреной. Далее приступают к проверке выполнения функций охранного устройства, персональной настройке, программированию опций.

В процессе эксплуатации сигнализации можно переходить к индивидуальному программированию. Для автосигнализаций с автозапуском следует настроить следующие режимы:

• автозапуск по разряду аккумуляторной батареи;
• автозапуск по температуре двигателя;
• автозапуск по времени.

Следует проверить блоки, узлы и проводку на предмет нагревания. Если какой-нибудь предохранитель при включении сразу вышел из строя, необходимо прозвонить цепь на отсутствие короткого замыкания.

В момент первоначального подключения можно временно отключить сирену, чтобы она не досаждала соседям.

По окончании подключения, проверки и настройки производят пробные заезды с подключениями и снятием с охраны. В случае удачных испытаний приступают к эксплуатации сигнализации.
