Нередко автомобилисты делают цепи противоскольжения на колеса своими руками. Это необходимо, чтобы обеспечить устойчивое движение на плохой дороге. Такие изделия вполне оправданы, если машина выезжает на рыхлый грунт или снег и двигается уверенно. На асфальтовых и бетонных дорогах их применять нельзя.

Заводские и самодельные цепи

Изготовление цепи противоскольжения своими руками часто оказывается выгодным и доступным делом. Ведь в магазинах цены на них «кусаются». Но там можно подобрать вариант, конструкция которого устроит любого автомобилиста. При наличии необходимых навыков и инструментов можно сделать своими руками цепи на колеса. Придумать подходящий дизайн, приобрести материалы и организовать изготовление не сложно. В таком случае самодельный подход себя оправдывает.

В большинстве случаев создается простое устройство из звеньев стальной цепи с системой ее натяжения. Они распределяются равномерно по поверхности колеса снаружи и внутри. Соединяются поперечными частями, цепляющимися за дорогу. Игнорирование равномерности размещения деталей делает противоскольжение сомнительным и чревато разрывом.

Как сделать цепи противоскольжения своими руками

Собираясь изготавливать своими руками цепи на колеса легкового автомобиля или внедорожника, необходимо приобрести комплектующие для нее. Главное здесь – цепи. Лучше российского и европейского производства. Найти их не сложно. Они – залог того, что конструкция будет надежной. Прежде всего, определиться, какой вариант цепи противоскольжения будет своими руками изготавливаться.

Самая простая и доступная по затратам конструкция с цепными поперечными перекладинками по всей окружности шины. Но не исключены другие геометрические формы поперечин. Их можно выполнить в виде ромба, шестиугольника, креста и пр. Предварительно определяются размеры, и делается простой чертеж на бумаге. Из картона или шпагата компонуется макет изделия и накладывается на шину.

Это поможет уяснить, как сделать цепи на колеса своими руками. Следует учесть опыт самодельщиков, уверенных, что в месте соприкосновения с землей нужны две поперечные части устройства. Важно также определить, где закрепить звенья. Изготовление своими руками колесных цепей требует заготовки их частей с учетом геометрии резины.

Для начала работ надо иметь:

• цепь необходимой длины с запасом;
• оснащенные заворачивающейся муфтой карабины;
• стягивающие крючки;
• натягивающий механизм;
• крепеж для резьбовых соединений.

Металлические части должны изготавливаться из стали, а звенья сварены. Для малолитражек толщина прутка звена не меньше 5 мм. Заготовленные элементы сверить с чертежом и окончательно уточнить, где их крепить. Шина может служить основой для макета.

Затем приступают к подготовительным работам, которые предусматривают:

• нарезание болгаркой заготовок для продольных и поперечных частей;
• закрепление первого поперечного грунтозацепа на нужное звено продольного элемента;
• с помощью крючков и колец соединение последующих поперечных элементов в заранее определенных местах;
• установку натяжного механизма в центре продольной части.

Проводить это на ровной поверхности, постоянно сверяясь с чертежом. После окончательной проверки начинается изготовление. Для прочности и удобства стоит отказаться от соединений с помощью болтов. Сварка значительно упрочняет изделие и делает удобнее пользование им. Затраты на нее окупятся качеством и надежностью. В Сети содержится немало рекомендаций, помогающих разобраться, каким образом своими руками можно сделать цепи на колеса. В любом случае изготавливать их следует не спеша, уточняя на каждом этапе размеры и проверяя правильность соединений.

Как одевать цепи на колеса

Сделанные своими руками цепи противоскольжения испытываются на автомобиле. Для этого место, где планируется проверка, должно быть подготовлено, а резина очищена от грязи. Испытывают двумя вариантами. Один предусматривает использование домкрата, другой – без него. Достоинство использования домкрата в том, что оборудование противоскольжения очень плотно прилегает к резине. Перед началом этой операции транспортное средство надежно обездвиживается. В шине после поддомкрачивания стравливается воздух. После установки давление восстанавливается.

Во втором варианте на ровной поверхности перед колесами необходимо разложить цепь. На ее середину заезжает машина и фиксируется ручником. Надевание происходит таким образом, чтобы механизм натяжения с крюком и карабином располагались с внешней стороны колеса. Затем с внутренней стороны за продольный элемент цепляется крюк. Поперечные детали равномерно распределяются по поверхности шины, после чего делается натяжение и фиксация.

Когда она установлена, следует проехать сотню метров. Остановившись, проверить натяжение по всей окружности колеса и надежность крепления. В любом случае резина должна быть оборудована до того, как она окажется на сложной дороге. Для комфортного пользования самодельным оборудованием необходим чехол из непромокаемого материала и рукавицы для работы.

Зимний тюнинг колес

Цепи противоскольжения представляют собой разновидность съемного протектора, при помощи которого обычное колесо для шоссе превращается в резину улучшенной проходимости. С точки зрения конструкции цепи на колеса представляют собой связанную проволоку с армированием, равномерно обхватывающую всю длину окружности шины. В состав таких цепей входит два продольных троса, расположенных на окружности колеса внутри и снаружи. Для их соединения между собой используются поперечные элементы или специальные «грунтозацепы», изготовленные из армированной резины.

Применение цепей противоскольжения позволяет существенно повысить проходимость транспортного средства за счет повышения сцепных характеристик покрышек. Это актуально при езде по таким поверхностям, как лед, грязь, рыхлый или мокрый снег и т.д. Например, при поездке за город первые 100 км пути могут пролегать по обычной дороге, покрытой асфальтом, тогда как далее необходимо повернуть на грунтовую трассу, которая и представляет собой «непроходимое» бездорожье.

В этом случае на колеса надевают цепочки против скольжения и продолжают свой путь. В противном случае существенно возрастает риск застрять в непролазной грязи, в результате чего придется искать трактор или другое транспортное средство для буксировки автомобиля. Кроме того, цепи противоскольжения существенно облегчают прохождение таких участков, как крутые подъемы, покрытые льдом, достаточно сложно преодолеваемые даже при наличии шипованной резины.

Виды колесных цепей

Разные виды защитных цепей

Существуют две основные разновидности цепей противоскольжения: мягкие и жесткие. В мягких цепях в роли поперечин выступают резиновые «грунтозацепы», тогда как жесткие соединяются при помощи звеньевых элементов. Кроме того, различают две разновидности рисунка цепей: «лесенка» и «ромбик» (другое название — «соты»). В случае рисунка «лесенка» соединения между продольными тросами выполняются в виде прямых линий, расположенных поперек аналогично веревочной лестнице. Соединения в цепях с рисунком типа «ромб» или «соты» выполняются по диагонали, в результате чего получается переплетенная конструкция.

Цепи противоскольжения также классифицируются по следующим признакам:

• размер;
• форма звеньев или «грунтозацепов»;
• материал изготовления: сталь, алюминий, титан, стеклопластик с армированием и так далее.

В ряде случаев выполняется дополнительное армирование колесных цепных конструкций при помощи металлических шипов. Однозначно ответить на вопрос о том, какую именно разновидность цепей стоит предпочесть, достаточно сложно, поскольку индивидуальные характеристики во многом зависят от планируемых условий эксплуатации. В частности, жесткие цепи лучше, чем мягкие, подходят для передвижения в условиях тяжелого бездорожья, такого как рыхлый снег или грязь.

При этом с жесткими конструкциями связаны и определенные ограничения, поскольку при скорости, превышающей 40 км/ч, возникает риск повреждения трансмиссии. В случае же мягких цепей противоскольжения, оптимально подходящих для обледенелых или немного раскисших участков дороги, можно разгоняться до 80 км/ч. При этом изнашивание резины существенно снижается по сравнению с жесткими цепями.

Аналогичная ситуация и с размерами цепей: увеличение звеньев повышает проходимость, но при этом возрастает и масса конструкции, а движение автомобиля на ровных участках дороги становится более сложным и неприятным. К тому же сильнее нагружается трансмиссия и ускоряется изнашивание резины.

Самостоятельное изготовление

Все что нужно для изготовления аксессуара

Случается также, что необходимо проехать по бездорожью, а готовой цепи противоскольжения под рукой нет. В такой ситуации можно попытаться изготовить цепи противоскольжения своими руками, используя доступные инструменты и материалы. Для этого понадобятся следующие детали:

• натяжные приспособления;
• цепочка с диаметром проволоки 4-5 мм;
• карабины диаметром 5 мм;
• крючки.

Нарезаем цепь на куски определенного размера. Для изготовления продольных участков потребуется четыре куска, в каждом из которых по 83 звена. Поперечные участки будут изготовлены из шестнадцати 13-звенных куска. Первый поперечный участок крепится на шестом звене продольной цепочки, последний — на двенадцатом. Остальные поперечные цепи закрепляются с интервалом в 10 звеньев. Для соединения поперечных и продольных звеньев используются крючки или кольца. После четвертой поперечной цепочки с одной стороны крепится пятизвенный отрезок. На концах звеньев, расположенных вдоль, устанавливаются карабины. Натяжное приспособление ставится на закрепленном конце карабина, крючок — на другом. На этом цепь можно считать готовой и пригодной для испытания на колесах автомобиля УАЗ.

Монтаж элементов

Вот готовые самодельные цепи

Цепи, повышающие проходимость, устанавливаются на ведущие колеса транспортного средства. Это можно сделать своими руками двумя основными способами: с подъемом автомашины или без него. Конкретный способ выбирает автовладелец в соответствии со своими практическими навыками и условиями работы. В любом случае установкой цепей желательно заняться еще до выезда на сложный участок трассы.

Опытные владельцы автомобилей УАЗ, набившие руку в этом деле, не испытывают никаких затруднений с самостоятельным надеванием цепей противоскольжения и справляются с этой работой буквально за несколько минут. Новички же достаточно часто сталкиваются с определенными сложностями, в результате чего могут даже отказаться от использования колесных цепей. Поэтому рекомендуется сначала потренироваться и отточить свои навыки на ровной и сухой площадке, чтобы не сталкиваться с подобными сложностями в «полевых условиях», то есть на дороге.

Установка цепей без подъема автомобиля осуществляется следующим образом:

• цепная конструкция противоскольжения тщательно расправляется таким образом, чтобы ее звенья не накручивались друг на друга, после чего раскладывается на поверхности земли;
• заводят автомобиль УАЗ, наезжают ведущими колесами на разложенную колесную цепь и фиксируют автомашину во избежание самопроизвольного начала движения;
• надевают цепочки на покрышки таким образом, чтобы по внешней стороне колес располагались запорный гак и запирающее кольцо;
• запорный крючок цепляется изнутри колеса к одному из звеньев хвостового участка цепи (3);
• поперечные ветви цепной конструкции равномерно распределяются по всей длине окружности колеса;
• запорный гак вставляется в одно из звеньев, расположенных в конце хвостового участка и разворачивается в направлении запирающего кольца;
• запирающее кольцо вводится в отверстие гака.

Надевание цепи с подъемом включает в себя следующие дополнительные этапы:

• под передними колесами автомашины устанавливаются упоры;
• автомобиль ставится на ручной тормоз;
• колесо выводится на высоту в 2-3 см над уровнем дороги.

Далее установка цепочки противоскольжения на УАЗ своими руками осуществляется описанным выше методом. Демонтаж конструкции осуществляется в обратном порядке. Установив цепь противоскольжения, рекомендуется выполнить ее тестирование, то есть проехать на автомобиле 10-50 метров и при возникновении необходимости выполнить дополнительное натягивание цепи. Для этого запорный гак и запирающий крючок переставляют на следующие звенья в хвосте цепочки.

Цепи противоскольжения, своими руками сделанные, начинают пользоваться все большим спросом. Чтобы разобраться, как их сделать самостоятельно, нужно для начала узнать, что это такое. Итак, цепи противоскольжения - это протектор, который превращает обычное колесо в резину высокой проходимости. Такие изобретения в основном изготавливаются из армированной проволоки, которая связывается таким образом, чтобы равномерно оплести колесо по всей окружности.

Данная конструкция состоит из двух тросов - внутреннего и внешнего. Они проходят параллельно друг другу по окружности и соединяются между собой резиновыми «грунтозацепами».

Для чего нужны цепи противоскольжения, своими руками сделанные? Данное изобретение отлично увеличивает проходимость автомобиля, увеличивает сцепные свойства колес как на льду, так и в грязи. К примеру, если вы собрались на рыбалку, вначале вы едете по нормальной дороге, а потом выезжаете на трудный участок. Если до этого ваша машина двигалась нормально, то сейчас вы сможете застрять в грязи надолго. Чтобы этого не случилось, рекомендуется надевать на колеса цепи противоскольжения. Теперь вы можете ехать дальше спокойно и не переживать за то, что можете застрять. Места, такие, как крутые обледеневшие подъемы, также не осилить без специального обмундирования.

Делятся на 2 категории: мягкие и жесткие. У первых роль поперечин играют резиновые «грунтозацепы», а у вторых - звеньевые элементы.
Существует также два вида рисунков: «соты» или «лесенка». У первых продольные тросы соединяются по диагонали, в итоге получается переплетенный рисунок. Во втором случае они соединяются прямыми поперечными линиями, что напоминает Также они различаются размерами и по материалу производства. Так, может быть использован титан, сталь, алюминий и др. Некоторые цепи снабжаются специальными шипами из металла.

Какие лучше сделать цепи противоскольжения своими руками? Однозначного ответа на этот вопрос вам никто не даст. Прежде всего, стоит обратить внимание на условия, где вы планируете их использовать.

«Жесткие» лучше «мягких» справятся с грязью и рыхлым снегом. Но при их эксплуатации не рекомендуется набирать скорость выше 40 км/час, так как могут повредиться элементы трансмиссии автомобиля. Резиновые цепи противоскольжения намного меньше портят резину, с ними вы можете развивать скорость до 80 км/час.
То же самое можно сказать и о размерах: чем крупнее звенья, тем выше проходимость и больше вес. Довольно трудно ехать по прямой дороге, увеличивается нагрузка на трансмиссию, ускоряется износ резины.

Если вы уже решили, что вам надо, можете смело приступать к изготовлению цепи противоскольжения своими руками. Для этого вам понадобится приобрести обычную цепь, желательно из армированной проволоки. Изготовьте конструкцию в соответствии с условиями, в которых она будет использоваться. Не забывайте сделать ее немного длиннее окружности вашего колеса, потом лишнее можно будет убрать.

Цепи противоскольжения для внедорожников имеют плетение типа «сота». Оно позволяет прекрасно преодолевать все препятствия, отлично справляется с заболоченными местностями и грязью.

Цепи противоскольжения - конструктивно представляют собой конструкцию из армированной проволоки или цепи, связанной так чтобы равномерно оплетала шину по всей окружности.Состоит такая конструкция из двух продольных тросов - внешнего и внутреннего, проходящих по окружности колеса, которые соединяются поперечными элементами или резиновыми "грунтозацепами”.

цепи противоскольжения бывают 3 видов:

цепи противоскольжения в виде лесенки;

цепи противоскольжения в виде ромба;

цепи противоскольжения в виде сотов.

Каждые обладают своими достоинствами и недостатками, но изготовить цепи противоскольжения в форме лесенки проще. поэтому и берем их за основу:

Цепи противоскольжения в форме лесенки состоят из продольных и поперечных ветвей, хвостовых ветвей, запорного гака, запорного крюка и запорного кольца. Соединение элементов цепи происходит при помощи связующих колец (рис.1)

Рис.1 Схема цепи противоскольжения (лесенка)

1 - поперечная ветвь, 2 - продольная ветвь, 3 - хвостовая ветвь, 4 - запорный гак, 5 - запорный крюк, 6 - запорное кольцо.

Материалы для изготовления

Цепь с диаметром прутка 4-5 мм - 15 метров;

Крючки - 32 штуки;

Натяжное устройство - 2 штуки.

Изготовление

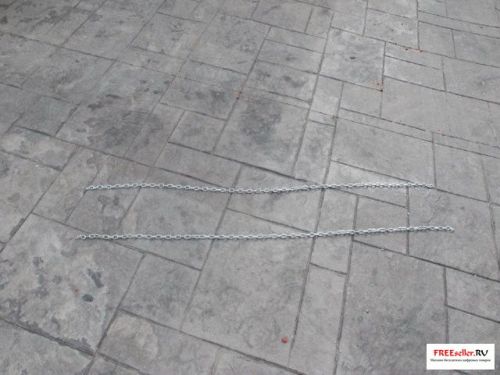

Нарезаем 4 куска цепи по 83 звена для продольных цепей.

Нарезаем 16 кусков по 13 звеньев для поперечных цепей.

Первую поперечную цепь закрепляем на 6-м звене продольных цепей, а все остальные, кроме последней на каждом 10-м звене от предшествующей, последнюю закрепляем на 12-м.

Крепим продольные звенья с поперечными с помощью крючков или колец.

После 4-й поперечной цепи, закрепляем отрезок из 5-ти звеньев на одну сторону, а на концы обоих продольных звеньев одеваем такие карабины диаметром 5мм.

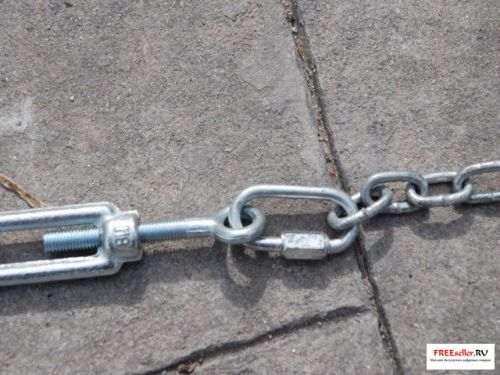

На ту сторону, где закреплен отрезок из 5-ти звеньев, на карабин закрепляем натяжное устройство.

На другой его конец закрепляем крюк.

Одеваем цепи на колес.

Испытываем цепи, на своем автомобиле.....

Монтаж на автомобиль

Цепи противоскольжения монтируются на ведущие колеса автомобиля. Монтаж цепи противоскольжения можно производить двумя способами:

1 - без поддомкрачивания автомобиля;

2 - с поддомкрачиванием автомобиля.

Способ монтажа выбирает водитель в зависимости от навыков и дорожных условий. Монтаж цепей противоскольжения желательно производить до выезда на труднопроходимый участок дороги.

1-й способ - без поддомкрачивания автомобиля:

Тщательно расправить цепь противоскольжения (звенья цепи не должны быть перекручены);

Расстелить цепи противоскольжения на поверхности дороги и наехать на них ведущими колесами;

Автомобиль закрепить в положении, исключающем самопроизвольное движение по дороге;

Надеть цепи на шину таким образом, чтобы запорный гак (поз. 4) с запорным кольцом (поз.6) находились с наружной стороны колеса;

Зацепить запорный крюк (поз.5) с внутренней стороны колеса за одно из звеньев хвостовой ветви (поз.3);

Расправить поперечные ветви (поз.2) равномерно по окружности колеса;

Продеть запорный гак (поз.4) в одно из концевых звеньев хвостовой ветви (поз.3);

Повернуть запорный гак по направлению к запорному кольцу (поз.6);

Запорное кольцо завести в паз запорного гака;

При необходимости произвести дополнительную натяжку цепи (перецепить запорный крюк и гак за следующие хвостовые звенья).

Продольные и поперечные ветви должны плотно захватить шину. Снятие приспособления с колеса производить в обратном порядке.

2-й способ - с поддомкрачиванием автомобиля:

Под передние колеса автомобиля установить упоры;

Установить автомобиль на ручной тормоз;

Поддомкратить автомобиль, вывесив колесо над дорогой на высоту 20-30 мм;

Надеть устройство аналогично 1-му способу.

Наступление осенне-зимнего сезона означает ухудшение ситуации на дорогах. Снег, грязь и обледенение дороги приводят к ухудшению сцепления колес и плохой управляемости автомобиля. Так как гусеницы на легковушку все равно не поставишь, давно был изобретен другой способ повысить проходимость автомобиля.

Данная статья расскажет, как изготовить добротные цепи противоскольжения своими руками и получит возможность ездить по дороге, даже если она вся покрыта мокрым снегом.

По своему устройству, цепь противоскольжения представляет собой гибкую конструкцию из цепей или прочной армированной проволоки, все части которой соединены так, чтобы по всей окружности, равномерно оплетать колесо.

Устроена эта конструкция так: по ободу шины идут два продольных троса (внешний и внутренний), соединенные поперечными элементами из отрезков цепи или «грунтозацепами», сделанными из резины.

По своей форме, цепи противоскольжения различаются своим «узором» заставляющим колеса крепко сцепляться с любой поверхностью дороги. Существуют три вида цепей противоскольжения:

• Лесенка;
• Ромбы;
• Соты.

Все виды цепей выполняют свою функцию борьбы со скольжением, имеют плюсы и минусы, но в данной статье будет описана конструкция «лесенка», так как именно такой вариант цепи противоскольжения своими руками изготовить проще всего.

Такая цепь для защиты от скольжения состоит из элементов шести разновидностей, соединенных друг с другом связывающими кольцами:

• Продольные ветви;
• Поперечные ветви;
• Хвостовые ветви;
• Запорный крюк;
• Запорный гак;
• Запорное кольцо.

Перед изготовлением такой цепи нужно приготовить крючки (32 шт), 15 метров цепи диаметром прутка четыре – пять миллиметров и два натяжных устройства.

Как сделать цепи противоскольжения своими руками

Отрежьте от цепи четыре фрагмента, по 83 звена каждый, это будут продольные ветви цепи. Для поперечных ветвей нужно нарезать 16 фрагментов по 13 звеньев. Далее переходим к соединению кусков цепи.

На шестом звене обоих продольных цепей крепим первый из поперечных фрагментов, дальше поперечные ветви следует крепить на каждом десятом звене, а последний фрагмент закрепим на 12-м. Соединение поперечных ветвей с продольными выполняется либо с помощью колец, либо крючками.

На концы продольных фрагментов цепи ставим карабины 5-мм диаметра, также, после четвертой поперечной ветви, на одной из продольных ветвей надо закрепить отрезок цепи из пяти звеньев. К свободному концу этого фрагмента прикрепим карабином натяжное устройство, а ко второму концу этого устройства надеваем крюк.

Как противоскользящие цепи монтировать на колеса

Теперь цепи готовы, можно одеть в них колеса своего автомобиля и испытать на деле. Монтаж цепей противоскольжения осуществляется на ведущие колеса одним из двух способов: с поддомкрачиванием автомобиля и без поддомкрачивания.

Как устанавливать цепи без поддомкрачивания

• Выровнять цепь против скольжения, тщательно проверить, что звенья цепи не перекручены;
• Расстелить цепи на дороге и наехать на них ведущими колесами;
• Зафиксировать автомобиль так, чтобы он не мог непроизвольно начать двигаться;
• Надеть цепи на колесо таким образом, чтобы запорное кольцо и запорный гак были расположены на наружной стороне колеса;
• Запорный крюк, зацепите с внутренней стороны колеса за любое звено на хвостовой ветви;
• Расправьте поперечные фрагменты так, чтобы они располагались равномерно по окружности шины;
• В одно из звеньев в конце хвостового фрагмента нужно продеть хвостовой гак;
• Поверните запорный гак в направлении запорного кольца;
• Заведите запорное кольцо в паз запорного гака;

Если вы видите, что цепь надо еще натянуть, то запорный крюк нужно перецепить за следующие звенья хвостовой ветви;

Убедитесь, что продольные и поперечные фрагменты плотно охватывают колесо.

Способ с поддомкрачиванием такой

• Зафиксировать транспортное средство ручным тормозом;
• Установить под передние колеса машины упоры;
• Поднять домкратом колесо над дорогой на 2-3 сантиметра;
• Надеть цепь на колесо, как это описано в предыдущем способе.
• Снимается данное приспособление с колеса в обратном порядке.

Итак, теперь вы знаете, как же сделать цепи противоскольжения своими руками и как установить их на колеса вашего автомобиля. Надеемся, эта статья поможет вам встретить бездорожье и непогоду во всеоружии.

Самодельные цепи противоскольжения — самый простой вариант
