Охранное устройство входной двери схем нет. Схема простейшей квартирной сигнализации. Датчики открывания окон и дверей

Это не охранное устройство, а скорее сигнализатор, сообщающий звуковым эффектом об открывании двери в помещение, в которое доступ ограничен. Хотя, вполне возможно использование данной схемы и в основе охранного устройства. Работает сигнализатор так: питается он от электросети, после включения питания он выдерживает время на выход из помещения и закрывание двери.

Во время этого он не реагирует на датчик. После окончания данного времени схема переходит на дежурный режим. Об этом сигнализирует зажиганием светодиода.

Если в дежурном режиме (светодиод горит) открыть дверь, раздается прерывистый звуковой сигнал. Он будет звучать все время пока дверь открыта, и еще некоторое время после закрывания двери. Затем схема вернется в дежурный режим.

Источник питания - безтрансформаторный C5-VD3-VD4-VD5. Реактивное сопротивление С5 гасит излишек напряжения сети, диоды VD3 и VD4 оставшееся напряжение выпрямляют, а стабилитрон VD5 поддерживает его на уровне 12V. Конденсатор С6 фильтрует пульсации выпрямленного напряжения.

Выключатель - S2. При включении S2 появляется напряжение питания. Начинается зарядка конденсатора С1 через резистор R1. С момента включения питания и пока этот конденсатор заряжается на выходе элемента D1.5 присутствует логический ноль. Поэтому транзистор VT1 закрыт. Напряжения на его эмиттере отсутствует. Светодиод HL1 по сути является индикатором наличия напряжения на эмиттере VT1.

Пока напряжения на эмиттере VT1 нет, открывания и закрывания двери ни к чему не приводят. Дверной датчик S1, это контактный датчик от автомобиля, - датчик открывания капота машин типа ВАЗ-2108-2109. Он установлен в дверном проеме. Пока дверь закрыта его шток прижат дверью, и контакты разомкнуты. При открывании двери шток освобождается и под действием имеющейся в датчике пружины выдвигается наружу. При этом происходит замыкание контактов датчика (у машины при этом включается лампа освещения моторного отсека). Пока напряжения на эмиттере VT1 нет, замыкание S1 не приводит к зарядке С2 и изменению напряжения на входе D1.1. Поэтому на входе D1.1 - ноль, на выходе единица. Диод VD1 блокирует систему звукового сигнала, состоящую из двух мультивибраторов на D1.2 и D1.3, а также, D1.4.

После того как С1 заряжается напряжение на выходе D1.5 увеличивается до высокого логического уровня. Транзистор VT1 открывается. Загорается светодиод HL1, показывающий готовность системы.

Если теперь открыть дверь, то через замкнутые контакты S1 напряжение с эмиттера VT1 поступает на конденсатор С2 и быстро заряжает его до уровня напряжения питания. Резистор R2 здесь нужен для ограничения зарядного тока чтобы не вывести из строя транзистор.

Напряжение на С2 поступает на вход D1.1 и на его выходе возникает ноль. Диод VD1 закрывается и больше не мешает работе мультивибраторов на D1.2 и D1.3. Они генерируют пачки импульсов, которые поступают на пьезоэлектрический динамик BF1. Он включен между входом и выходом D1.4. Это аналогично мостовому включению, поэтому реальный размах напряжения на BF1 составляется 24V. Громкость получается выше, чем при обычном включении, - между выходом элемента и шиной питания.

Сигнализация "под охрану" включается через 3...5 мин после замыкания тумблера SA1 "Вкл", для того чтобы за это время можно было спокойно выйти из квартиры и закрыть дверь. При открывании двери она также срабатывает с задержкой, достаточной для выключения устройства (20...30 с).

При включении тумблера SA1 сетевое напряжение поступает на блок питания (Т1, VD1...VD4, С1), с которого постоянное напряжение 24 В поступает на реле времени. Через 3...5 мин (время выдержки зависит от сопротивления резистора R2 и емкости конденсатора С2) напряжение на С2 достигает напряжения открывания стабилитрона VD6, открывается VT1 и срабатывает реле К1. Контактами К1.1 оно самоблокируется, а через К1.2 подает питание на реле К2, включенное последовательно с контактами на входной двери квартиры. Теперь даже при кратковременном открывании двери (замыкании В1), реле К2 срабатывает, блокирует себя контактами К2.1, и через контакты К2.2 и К2.3 подает питание на второе реле времени, аналогичное первому. Теперь, если вовремя не выключить тумблер SA1, через 20 с (зависит от сопротивления R4 и емкости С3) сработает реле КЗ, контактами К3.1 заблокируется, а контактами К3.2...К3.4 включит сигнальное устройство. При выключении питания тумблером SA1 устройство возвращается в исходное состояние. Резисторы R1, R3 и диоды VD5 и VD8 служат для быстрой разрядки конденсаторов в реле времени после выключения питания. Реле К1...КЗ - типа РЭС-22 или другие, с обмотками на 24 В. Транзисторы VT1 и VT2 - любые с максимальным допустимым напряжением не менее 24 В.

Налаживание системы сводится к подбору номиналов R2, С2 и R4, СЗ для установки требуемого времени срабатывания.

В качестве сигнального устройства можно применить "ревун" или громкий звонок. Хороший эффект даст подключение еще и стробоскопа на лампе МТХ-90. Можно также использовать простой генератор на реле, контакты которого подключить параллельно выключателю света, например, в прихожей, чтобы свет включался и выключался с частотой 1...2 Гц.

При неожиданном одновременном включении звонков, стробоскопа или "моргающего света", первое, о чем подумают "непрошенные гости" - убраться из квартиры как можно быстрее.

При большом количестве всевозможных звонков, реле КЗ придется заменить на другое, с более мощными контактами, или включить через его контакты еще одно, более мощное, которое, в свою очередь, будет управлять сигнальными устройствами.

Внимание!!! Информация, содержащаяся на данной странице, добавлена из непроверенных источников, может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

А.ЛЫСУНЕЦ, п.Возжаевка, Амурской обл.

31.07.10

Несмотря на наличие в продаже большого выбора сложных охранных устройств, простые, недорогие приборы всегда необходимы и востребованы. Такие устройства обычно состоят из датчика, реагирующего на появление нарушителя, и схемы управления сиреной.

Питание охраны выполняется от электросети и дополнительного аккумулятора. Чаще всего для охраны входных дверей квартиры требуется сигнал сирены небольшой длительности и мигающий светодиод, чтобы предупредить нарушителя о том, что территория находится под охраной и дальнейшие его действия вызовут соответствующие последствия.

Предлагаемое автономное устройство позволяет обеспечить охрану дверей и окон помещения. Датчик можно использовать любого типа; герконовый с замыканием от постоянного магнита, сенсорный со срабатыванием от прикосновения к контактам сенсора Е1-Е2 и т.п. Применение в схеме заводской сирены ВА1 оправдано ее простой конструкцией с небольшим током потребления и выходным сигналом с уровнем звука до 120 дБ.

Плата сирены состоит из микросхемы ТС40690, усилителя на транзисторе D468 и излучателя типа ЗП-3. Сирену можно установить отдельно или разместить в подходящем пластмассовом корпусе вместе со схемой охраны. При контроле окон на место контактов Е1 устанавливаются герконы.

Сигнал сирены при нарушении охраны звучит 5... 10 с после кратковременного прикосновения к датчику или его замыкания на общий провод. При повторном прикосновении к датчику сигнал охраны прозвучит через несколько секунд перерыва (после разряда конденсатора С1 через внутренний транзистор таймера DA1).

Время звучания сирены регулируется переменным резистором R8. При касании (замыкании) сенсорных контактов Е1 и Е2 понижается напряжение на входе таймера QA1, он срабатывает, т.е. на выходе DA1 появляется высокий уровень, открывающий транзистор VT2. Включается сирена, и звучит громкий переливчатый сигнал. Светодиод HL2 зажигается в перерывах между звуковыми сигналами.

Параллельно ему, при необходимости, можно включить индикатор состояния охраняемого объекта на центральном пульте. В принципе, устройство будет срабатывать и от наводок при прикосновении к одному сенсорному контакту Е1, поэтому в качестве контакта можно использовать металлическую дверную ручку или замок.

Напряжение питания таймера DA1 и времязадающей RC-цепочки R2-R3-C1 стабилизировано транзистором VT1. Питать устройство можно от сетевого адаптера (12 В/100 мА) или от отдельного трансформатора с выпрямителем. При пропадании сети питание на схему подается от резервного аккумулятора GB1 (12 В, 2...4 А-ч).

В дежурном режиме емкости аккумулятора достаточно на 1...2 месяца работы без подзарядки. При наличии сетевого питания аккумулятор подзаряжается от трансформатора Т1 через выпрямительный мост и ограничительный резистор R12. В схеме применен аналоговый таймер серии 555, хотя подойдет и более экономичный серии 7555 или российский аналог КР1006ВИ1. Таймер работает в режиме ждущего мультивибратора.

В дежурном режиме на выходе 3 таймера - близкий к нулевому уровень напряжения, и в таком состоянии микросхема может находиться бесконечно долго. При появлении запускающего импульса в виде сетевого фона напряжения от руки на контакте Е1 или замыкания контактов Е1 и Е2 на выходе 3 появляется высокий уровень. Длительность выходного импульса равна: T=1,1(R2+R3)-C1.

В это время конденсатор С1 заряжается через резисторы R2 и R3. Через промежуток времени, зависящий от номиналов R2, R3 и С1, открывается внутренний транзистор таймера и разряжает конденсатор С1 за время, зависящее от сопротивлений R3 и R6. На выходе 3 снова появляется низкий уровень, и схема возвращается в исходное состояние. С выхода 3 DA1 высокий уровень через ограничительный резистор R7 поступает на затвор полевого транзистора VT2.

Преимущество полевого транзистора - небольшая потеря мощности на открытом канале в режиме ключа, поэтому ему не требуется радиатор. Стабилитрон VD2 защищает транзистор от возможного превышения паспортного напряжения на затворе, резистор R10 в цепи истока ограничивает ток короткого замыкания. Состояние ключа индицирует красный светодиод HL2, а зеленый HL1 - наличие напряжения питания.

Несмотря на наличие в продаже большого выбора сложных охранных устройств, дополнительная установка недорогих приборов с конкретными зонами контроля в охраняемом объекте всегда необходимы и востребованы. Такие несложные устройства, как правило, состоят из датчика, реагирующего на появление нарушителя или неправомерные его действия и схемы управления сиреной. Питание выполняется от электросети и дополнительного аккумулятора.

Иногда нарушитель проникает в «мёртвую зону», недосягаемую для аппаратуры наблюдения, или установка дорогих аппаратов контроля и наблюдения экономически невыгодно. Особенно незащищёнными сигнализацией оказываются замки дверей помещений, при подборе ключей или наличия их копии войти в помещение не представляет трудностей. Чаще всего для охраны входных дверей требуется сигнал сирены небольшой длительности и мигающий светодиод, чтобы предупредить нарушителя о том, что территория находится под охраной и дальнейшие действия нежелательны.

Автономное электронное устройство позволяет обеспечить охрану дверей и окон помещения. Датчик можно использовать любого типа: герконовое реле на замыкание от постоянного магнита, или срабатывание от прикосновения к контактам сенсора Е1.

Применение в схеме для озвучивания заводской сирены ВА1 оправдано её простой конструкцией с небольшим током потребления и выходной мощностью в 120 дб. Плата сирены состоит из одной микросхемы ТС40690, усилителя на транзисторе D468 и излучателя типа ЗП-3. Сирену можно установить отдельно, или переложить компоненты с платой в подходящий пластмассовый корпус вместе со схемой охраны входной двери. При контроле состоянии окон квартиры на место контактов Е1 устанавливаются герконы.

Сигнал сирены при нарушении охраны звучит не более 5-10 секунд после кратковременного прикосновения к датчику или его замыкания на общий провод, при повторном прикосновении к датчику (дверная ручка или геркон на замыкание) сигнал охраны прозвучит через несколько секунд перерыва, достаточных для разряда конденсатора С1 через внутренний транзистор таймера DA1. Время звучания сигнала сирены регулируется резистором R8 «Время». Напряжение питания таймера DA1 и времязарядных RC цепей стабилизировано транзистором VT1.

Питание выполнено от сетевого адаптера 12В 100 мА или отдельного трансформатора с выпрямителем. При отключенном электроснабжении питание на схему подаётся от резервного аккумулятора 12В 2-4 а/час. В дежурном режиме ёмкости аккумулятора достаточно не менее чем на 1-2 месяца без подзарядки. При наличии сетевого питания аккумулятор подзаряжается от трансформатора Т1 через выпрямительный мост и ограничительный резистор R12.

Характеристики охранного устройства:
Напряжение питания 12вольт.
Ток потребления без сигнала менее 10 мА,
с сигналом не более 100мА.
Звуковое давление 120 дб
Время сигнала 5-10 секунд.
Повтор с прерыванием 5-10 сек.
Вес без блока питания не более 120 гр.

При срабатывании схемы от касания к замку дверей или к металлической дверной ручке на сенсоре Е1 наводится переменное напряжение - при касании к верхнему контакту, или понижается напряжение на входе 2 DA1 нижнего компаратора таймера при одновременном касании обеих контактов, включается сирена и в течении 5-10 секунд звучит переливающий сигнал сирены. Светодиод HL2 зажигается в перерывах звуковых сигналов, от него можно выполнить отдельное питание индикации состояния охраняемого объекта на центральном пульте. Принципиальная схема устройства охраны дверей не содержит дефицитных элементов, генератор собран на аналоговом таймере DA1, с внешними зарядными RC – цепями R2, R3, C1. Выходной усилитель мощности выполнен на мощном полевом транзисторе VT2, сирена установлена заводского исполнения с небольшой потребляемой мощностью типа VP6-D.

Блок питания на трансформаторе Т1 может заменён на заводской адаптер с характеристиками не ниже требуемых.

Для оперативной работы схемы охраны входной двери применён аналоговый таймер серии 555, хотя подойдёт и более энергоэкономичной серии 7555 или российский аналог КР1006 ВИ1.

Функциональная схема таймера DA1 состоит из элементов: двух операционных усилителей, работающих в качестве компараторов; RS – триггера; выходного усилителя и ключевого транзистора для разряда конденсатора внешней цепи. Вывод 2 используется для управления переключением выходного напряжения, вывод 3 - выход таймера; вывод 4 – сброс, не используется; Вывод 5 – контрольное напряжение, позволяет получить прямой доступ к точке делителя с уровнем 2/3 напряжения питания, использование данного вывода позволяет менять этот уровень для получения модификаций схемы. Вывод 6 - вход верхнего компаратора, используется для переключения выхода в нулевое состояние, это происходит когда напряжение на входе 6 превысит уровень 2/3 напряжения питания. Вывод 7 обычно используется для разряда внешнего конденсатора. Последовательно с конденсатором С1 обязательно устанавливается резистор для защиты разрядного транзистора от пробоя током разряжаемого конденсатора, в данной схеме эту функцию выполняет резистор R6.

Таймер на микросхеме DA1 работает в режиме ждущего мультивибратора. В исходном состоянии на выходе 3 таймера присутствует нулевой уровень напряжения, так как при подаче напряжения питания на схему, на входе 2 нижнего компаратора микросхемы DA1 напряжение выше 1/3 Uп, в этом состоянии микросхема может находиться бесконечно долго.

При появлении запускающего импульса в виде сетевого фона напряжения от руки или замыкания входа 2 на общий провод напряжение на нижнем компараторе снижается почти до нуля, переключается внутренний триггер, что приведёт к закрыванию внутреннего разрядного транзистора, конденсатор С1 начнёт заряжаться через резисторы R2,R3. В это время на выходе 3 DA1 напряжение переключится на высокий уровень. Через время зависящее от параметров R2,R3,C1 сработает верхний компаратор по входу 6 и переключит триггер в исходное состояние, открытый внутренний транзистор таймера разрядит конденсатор С1 со временем зависящим от сопротивления резистора R3, на выходе 3 напряжение перейдёт в низкий уровень, и схема вернётся в исходное состояние.

При последующем прикосновении к датчику Е1 или его замыкании на общий провод на выходе 3 будет формироваться новый одиночный импульс.

Длительность одиночного выходного импульса равна: Т=1,1(R2 + R3) C1.

Питание микросхемы таймера выполнено на транзисторе VT1, смещение на стабилитрон VD1 выполнено через резистор R9. С выхода 3 микросхемы DD1 высокий уровень через ограничительный резистор R7 поступает на вход усилителя на полевом транзисторе VT2.Преимущество установки полевого транзистора перед биполярным в том, что он работает в режиме ключа с небольшими потерями мощности на переходе, не требуется радиатор. Стабилитрон VD2 на входе VT2 защищает транзистор от возможного превышения паспортного напряжения на затворе. Состояние напряжения на стоке транзистора определяется свечением светодиода HL2 красного свечения, а наличие напряжения питания светодиодом зелёного свечения HL1. Конденсатор С1 - зарядный, назначение остальных - защита от помех и сглаживание пульсаций напряжения питания. Резистор R8 служит для установки модификаций схемы и изменения времени переключения выходного напряжения. Резистор R10 в цепи истока транзистора ограничивает ток короткого замыкания цепи нагрузки.

Аккумулятор аварийного питания GB1 подзаряжается в буферном режиме через резистор R12 от сетевого источника на трансформаторе T1 и диодном мосте VD3.

После сборки принципиальной схемы на плате размерами 90*30 к ней подключаются дополнительные элементы: Силовой трансформатор напряжением 12 вольт и ток до 100 мА и аккумулятор GB1 устанавливается внутри подходящего корпуса типа БП-1, сирену ВА-1 желательно установить отдельно.

Правильно собранная схема работает без сбоев, для «прогонки» предварительно замыкается временной перемычкой цепь входа 6 и 2 таймера в режим автогенератора, резистором R8 устанавливается время работы сирены.

Ток подзарядки аккумулятора GB1 подбирается резистором R12 в пределах 20-30 мА. Провод к датчику Е1 при длине более 50 см следует проложить в экране.

В схеме применены резисторы С1-4 или С2-29, переменные СП3-4А,СП3-23 для печатного монтажа. Конденсаторы типа КМ, электролитические - фирм VENT, SAHA, JACKCON или К50-35.

Диодный мост можно установить из сборок КЦ407А, КЦ405, 2КВР08М, S1VB A60. Трансформатор подойдёт от сетевых адаптеров типа ТПП или ТН.

Схема собирается на одностороннем стеклотекстолите и крепится рядом с входной дверью. Провода сенсора Е1 подключаются к дверному замку или ручке. На металлической двери вместо сенсора закрепить герконовый датчик охраны с магнитом, срабатывающий на замыкание при открывании двери, и подключить их к сенсору Е1.При открывании двери сирена включится через 5-10 секунд произойдёт автоматическое отключение. Светодиод HL1, предохранитель FU1 и выключатель SA1 крепятся на корпусе устройства, светодиод HL2 выводится на входную площадку или на центральный пульт контроля охраны.

Литература:

1. М.Путырский Оптоэлектроника. Радиолюбитель № 07,08,09 /2004 г.
2. И.П. Шелестов Радиолюбителям полезные схемы. Солон-Пресс. Москва 2003г.

Список радиоэлементов

С точки зрения надежности, для систем охранной сигнализации окна и двери являются наиболее уязвимыми для проникновения конструкциями. Соответственно, они в обязательном порядке оборудуются датчиками (извещателями) сигнализации. В первую очередь имеются в виду окна и двери, входящие в периметр охраняемого объекта.

Иногда внутренние двери помещений блокируются магнитоконтактными извещателями на открывание для повышения надежности охраны. Это могут быть входы в кабинеты, служебные и подсобные помещения. Такая блокировка преследует две основные цели:

• "подстраховка" на случай, если нарушителю удалось каким- либо образом преодолеть другие защитные рубежи охраны;
• обнаружение злоумышленника, спрятавшегося в рабочее время в подсобном помещении и покидающего его после сдачи объекта под охрану.

Однако, нашей целью является рассмотрение датчиков, применяемых, преимущественно в первых рубежах сигнализации. Поскольку способы проникновения через окна и двери могут быть различными, то и типы извещателей выбираются с учетом возможной угрозы. Ниже будут рассмотрены следующие способы блокировки, обнаруживающие:

• разбитие охраняемой конструкции;
• ее открывание (иногда говорят открытие);
• пролом и проход.

БЛОКИРОВКА ОКОН НА РАЗБИТИЕ

Наиболее простым способом проникновения на объект является разбитие остекленных поверхностей - окон, витрин, витражей, стеклоблоков и пр. Для обнаружения таких попыток применяются:

• акустические (звуковые) датчики;
• линейные извещатели типа "Фольга";
• вибрационные устройства "Окно", "ДИМК".

На этом сайте есть отдельный материал про акустические извещатели разбития стекла, поэтому подробно на этом вопросе останавливаться не буду.

Скажу только, что наиболее часто для этих целей используются датчики типа "Астра-С", "Арфа" и "Стекло". Их несомненным достоинством является установка вне остекленной поверхности. Это позволяет сохранить дизайн помещения, кроме того, объем монтажных работ при этом минимален.

Главным недостатком акустических устройств - их "беспомощность" при вынимании оконного полотна целиком. Для пластиковых окон это не принципиально, поскольку без разрушения стекла извлечь его из такой конструкции невозможно. Для рам старого типа, имеющих крепления типа штапиков или наружных уголков данный момент нужно учитывать.

От подобного недостатка избавлен способ защиты окна фольгой, наклеиваемой по периметру стекла и имеющей не менее двух переходов на раму. Вытащить полотно, не повредив шлейф сигнализации при этом невозможно. Конечно, с точки зрения эстетики этот способ не выдерживает никакой критики.

Кроме того он очень трудоемок в монтаже и обслуживании. Также такая блокировка не спасет от вырезания части стекла с его последующим извлечением. Последнее время фольга применяется редко и упомянул я ее больше для общего образования. Но на дачах деревянные окна упомянутого типа встречаются достаточно часто, так что окончательно сбрасывать со счетов этот датчик не стоит.

Теперь что касается вибрационных датчиков для обнаружения разбития . Все они закрепляются на стекле, поэтому в той или иной степени дизайн помещения ухудшают. "Окно" хорошо подходит для защиты больших поверхностей, состоящих из небольших остекленных фрагментов, например веранд и витражей.

В его состав входит несколько датчиков разбития стекла (ДРС) и блок обработки сигнала. Каждый ДРС наклеивается на охраняемую поверхность и подключается к блоку обработки сигнала. БОС подключается к шлейфу или непосредственно приемно- контрольному прибору. Реагирует такой извещатель на разбитие стекла или неразрушаемое ударное воздействие.

Датчик инерционный магнитоконтакный (ДИМК) также устанавливается непосредственно на остекленную поверхность и реагирует:

• на разбитие или удар;
• попытку извлечения стекла или рамы из крепежной конструкции.

То есть он реагирует как на вибрацию, так и на наклон относительно своей вертикальной оси крепления. Все перечисленные датчики, за исключением акустических дополнительного питания не требуют.

ДАТЧИКИ ОТКРЫВАНИЯ ОКОН И ДВЕРЕЙ

Для обнаружения открывания окон и дверей в охранной сигнализации используются, в основном, магнитонтактные датчики. Для массивных конструкций, например, раздвижных ворот могут применяться концевые выключатели, но такой способ используется редко, поэтому останавливаться на нем нет смысла.

Что касается магнитоконтактных датчиков открывания, то они классифицируются по двум основным критериям: назначению и конструктивному исполнению. По назначению они подразделяются на предназначенные для монтажа:

• на металлические конструкции;
• пластиковые и деревянные поверхности.

По конструктивному исполнению эти датчики классифицируются по способу установки:

• скрытой;
• и открытой.

Что касается первого критерия, то здесь все достаточно очевидно. На металл следует устанавливать датчики для металлических конструкций. Они имеют более крупные габаритные размеры за счет необходимости обеспечения зазоров между монтажной поверхностью и герконом, а также более мощные магниты.

Если вдруг необходимо срочно заблокировать на открывание металлическую дверь, а датчика соответствующего исполнения под рукой не оказалось, можно использовать любой извещатель, установив под него немагнитные прокладки толщиной порядка 1 сантиметра. Единственно, что не стоит использовать для этих целей датчики миниатюрные исполнения - там весьма слабый магнит.

Как правило датчики на открывание устанавливаются совместно с другими типами извещателей - на разбитие для окон и на пролом для дверей.

ДАТЧИКИ ДЛЯ БЛОКИРОВКИ НА ПРОЛОМ И ПРОХОД

Внешние двери, входящие в состав периметра системы сигнализации в обязательно порядке должны блокироваться "на пролом". Под проломом понимается разрушение части конструкции, в нашем случае дверного полотна, путем выпиливания, выбивания или иного подобного воздействия.

Кстати, если входная дверь имеет остекление, что не редкость для современных объектов, то дополнительно она должна блокироваться датчиком на разбитие. Но такая конструкция, даже обвешанная всевозможными датчиками, является очень уязвимым местом, поэтому владельцу подобного объекта следует принять дополнительные меры по усилению его технической укрепленности .

В идеале входная дверь должна быть глухой - металлической или деревянной полнотелой. Для защиты таких конструкций используются:

• вибрационные датчики;
• извещатель типа "Провод".

Последний тип представляет собой натянутый с определенным шагом обычный электрический провод сечением 0,35 кв. мм. Схема прокладки и некоторые другие вопросы применения такого датчика рассматриваются на странице про сигнализацию для гаража . Достаточно трудоемкий способ, но хорош тем, что правильном монтаже и обслуживании не дает ложных срабатываний сигнализации.

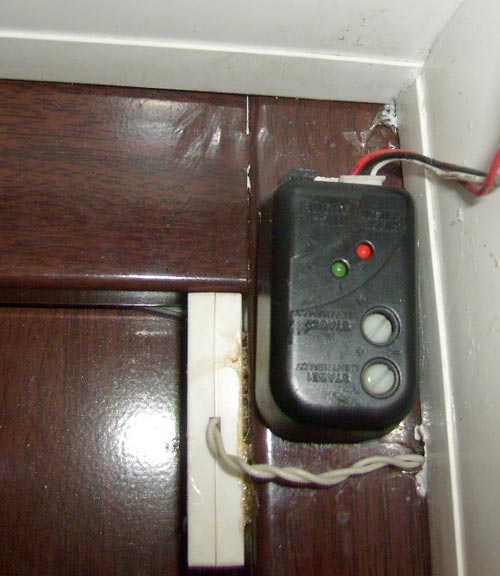

Вибрационные датчики для дверей используются гораздо чаще - они проще в установке и способны обнаружить попытку проникновения еще до разрушения конструкции. Их минусом можно считать склонность к ложным срабатываниям от вибраций, не связанных с попыткой проникновения - проезд поблизости тяжелого автотранспорта, ремонт в соседнем помещении и пр.

Достаточно часто встречается вопрос - можно ли устанавливать на окна и двери датчики движения? Можно, но следует помнить, что сработают они, когда нарушитель будет уже внутри объекта, то есть раннего обнаружения на произойдет. Кстати, такой способ блокировки называется "на проход". Если остановиться исключительно на этом варианте, то следует помнить об указанном недостатке.

А вот использование датчика движения как дополнительного способа защиты окон и дверей (в дополнение к разбитию, открыванию и пролому) надежность охраны значительно повышает. Именно поэтому для окон выпускаются комбинированные датчики, содержащие в одном корпусе акустический и инфракрасный поверхностный извещатель типа "штора".

Также могу посоветовать ознакомиться с материалом про датчики движения и охраны периметра , поскольку окна и двери входят в его состав.

БЕСПРОВОДНЫЕ ДАТЧИКИ

Применение для блокировки окон и дверей беспроводных датчиков имеет одно несомненное достоинство - отсутствие проводов и кабелей. В свою очередь это позволяет:

• сохранить практически без изменений дизайн помещений;
• уменьшить стоимость монтажных работ;
• организовать на базе беспроводного оборудования адресную систему сигнализации.

С другой стороны, стоимость беспроводных (радиоканальных) датчиков в среднем в 3 раза выше, чем "классических" приборов. Кстати, это касается датчиков движения и разбития стекла, в также вибрационных. Если говорить про цену беспроводных датчиков открытия окон и дверей, то они обойдутся пять - шесть раз дороже обычных.

Кроме того, нужно учесть, что на одно окно может потребоваться установка 2-3 датчиков открывания. Попытка сделать сигнализацию беспроводной только частично, например использовать беспроводные извещатели для контроля разбития, а для открытия приобрести проводные магнитоконтактные извещатели сведет на нет все перечисленные выше достоинства системы.

Однако, выходом может оказаться приобретение беспроводного датчика с возможностью подключения к нему проводных извещателей. В этом случае для контроля открывания окна мы используем проводные магнитоконтактные извещатели и подключаем их к радиоканальному акустическому устройству.

Обратите внимание! Длина соединительных проводов в этом случае ограничена 1-3 метрами (зависит от типа радиоканального датчика).

Также следует учесть радиус действия (дальность передачи сигнала) беспроводной системы. Она может составлять от 100 до 300 метров в условиях прямой видимости. При использовании ретрансляторов эту величину можно увеличить.

Все сказанное в равной мере относится и к дверям, с поправкой на особенности их блокировки.
